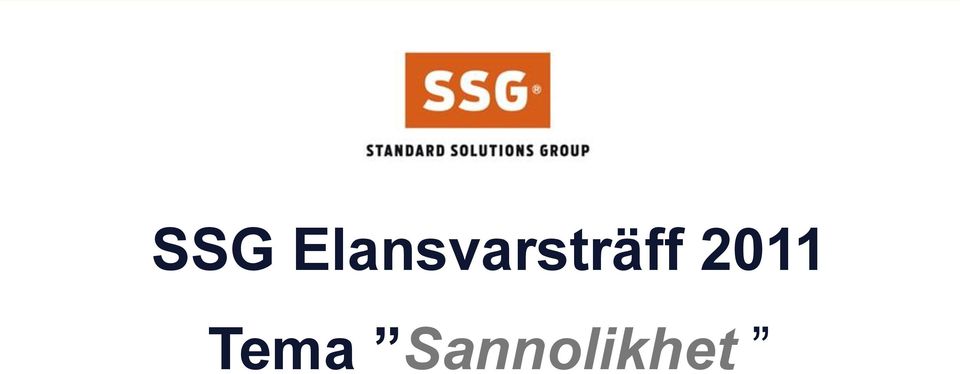

1 SSG Elansvarsträff 2011 Tema Sannolikhet

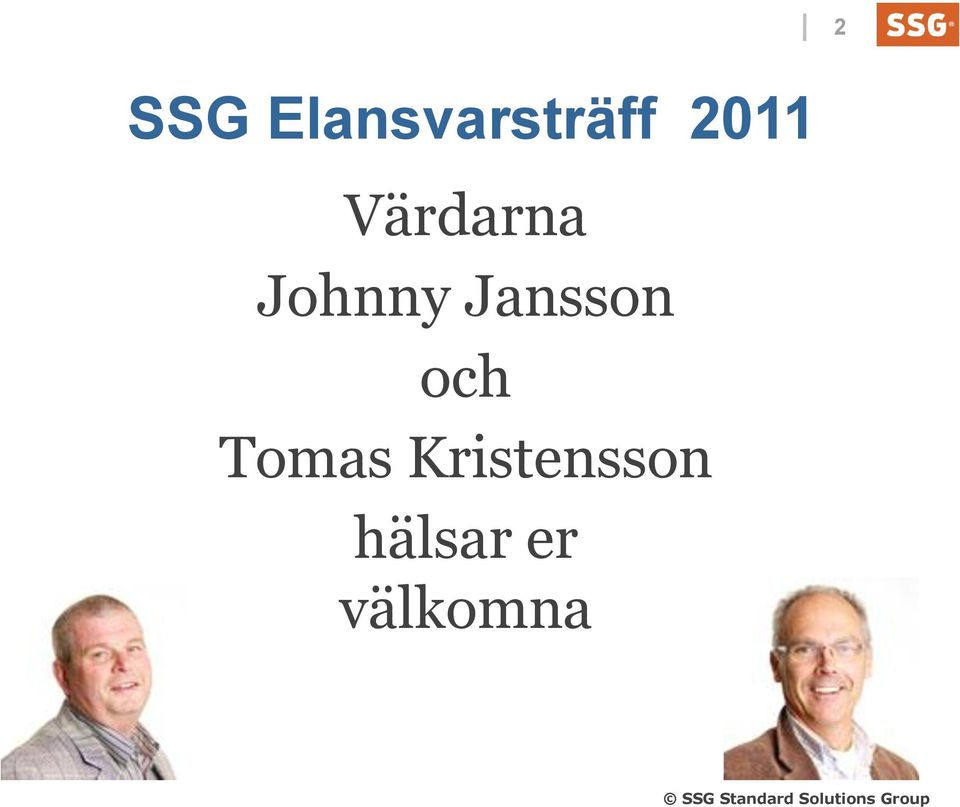

2 2 SSG Elansvarsträff 2011 Värdarna Johnny Jansson och Tomas Kristensson hälsar er välkomna

3 3 SSG Elansvarsträff 2011 Vad är sannolikhet Sannolikhetsfördelningen för variabeln X kan beskrivas unikt genom sin kumulativa fördelningsfunktion F (x), vilken definieras som F (x) = P (X x) för varje x i P.

4 SSG Elansvarsträff AGENDA Dag 1 den 31 Nov Kaffe och macka Inledning av träffen + presentation Tomas Kristensson, SSG Johnny Jansson, SSG SSG Teknik + nyheter Aktuellt från Elsäkerhetsverket Att åsksäkra fastigheter och verksamhet. Elisabet Falemo Elsäkerhetsverket Christer Bohlin, Åskskyddskonsult Lunch Tillsyn av elanläggningar hur Fredrik Sjödin, Elsäkerhetsverket SAMdok EL i praktiken Fika SSG elkommittén Högspänningsstandard och ledningsdimensionering Nya avtal krav för nätägare Tekniska meddelande Deltagarnas egna erfarenheter och funderingar samt reflektioner Johnny Jansson, SSG Tomas Kristensson, SSG Tony Nordström, SCA, Ordförande Johnny Jansson, SSG Stefan Jangenfalt, SSG Bengt Arne Walden, Johnny Jansson, SSG Tomas Kristensson, SSG Ca Sammanfattning och mingelstund Avslutning dag Gemensam middag

5 SSG Elansvarsträff AGENDA Dag 2 den 1 dec Frukost Inledning dag Tomas Kristensson, Johnny Jansson, SSG Sannolikhet att en olycka händer Lars Kilsgård, Elsäkerhetsverket Fika Från fiber till provning avseende ljusbåfsskyddade kläder Ulf Hansson, PUVAB Elansvar/Strategi Utbildningsgruppen Tomas Kristensson, Johnny Jansson, SSG Lunch Slagrutan Gammal kunskap i nytt ljus Björn Lindblom Sammanfattning Tomas Kristensson, Johnny Jansson, SSG Avslutning

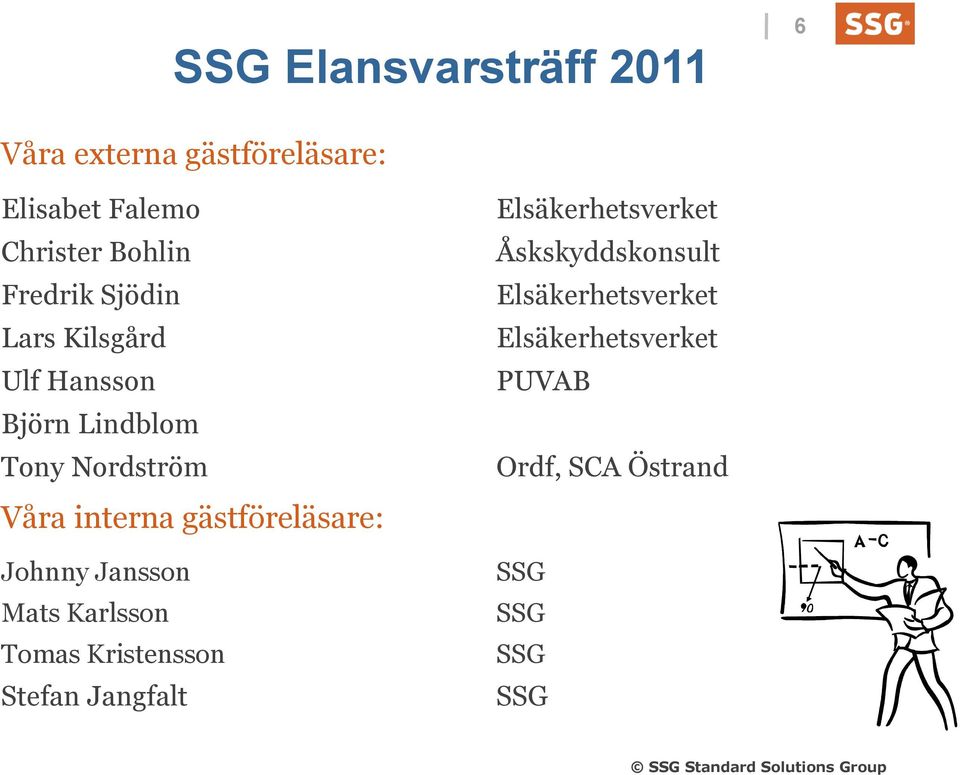

6 SSG Elansvarsträff Våra externa gästföreläsare: Elisabet Falemo Christer Bohlin Fredrik Sjödin Lars Kilsgård Ulf Hansson Björn Lindblom Tony Nordström Våra interna gästföreläsare: Johnny Jansson Mats Karlsson Tomas Kristensson Stefan Jangfalt Elsäkerhetsverket Åskskyddskonsult Elsäkerhetsverket Elsäkerhetsverket PUVAB Ordf, SCA Östrand SSG SSG SSG SSG

7

8 Aktiviteter Utbildningar i elsäkerhet vid arbete med SSG 4500 Olika utbildningar inom EMC med SSG 4909 Elsäkerhet för Särskild Instruerad Person Högspänningsutbildning Installationsbestämmelser med dimensionering Grundutbildning - Industriell elkompetens Elutbildning i Elansvar Systemtillsyn för arbetsledning SAMDok EL Underhållsmetodik Elsäkerhet vid svetsarbete Webb-prov SSG SVETS Elansvarsträff

9 9 Modell för utbildning Kvittens och godkännande Användare Utbildning Slutprov Mottagningsbevis och plastkort Roll - Anställd - Kontaktpers Olika kurser - SSG - Med lokal anpassaning Frågebank - SSG - Lokalt Distribution

10 10 Fördelar med SSG SAMDok El Snabb tillgång till systemet och enkelt att hitta Säkerhetsinstruktioner kan enkelt distribueras Bra möjlighet till uppföljning och efterlevnad Kontroll på kunskap och kompetens Tillgång till gemensam dokumentdatabas Erfarenhetsutbyte Versionshantering och historik Förenklar att uppfylla lagar och myndighetskrav Tids- och kostnadsbesparingar

11 11 Elektromagnetisk kompatibilitet EMC-utbildning grund & repetition

12 12 Elfara vid bågsvetsning FEL!

13 13 SSG Elansvarsträff 2012 Den 28-29/ kommer SSG Elansvarträff att hållas på samma ställe som nu. Intresseanmälan är möjlig på webben. Inom 2-3 veckor publicerar vi dokumentationen från elansvarsträff 2011 på webben.

14 14 Grundläggande el (utbildningsupplägg)

15 15 Grundläggande el Utvecklingen går mot allt mer slimmade organisationer på företagen. För att säkerställa elsäkerheten behövs en tydlig delegering inom elorganisationen och att den ansvarige arbetsgivaren ser till att den personal som utför elarbete har rätt nivå av yrkes och elsäkerhetskompetens.

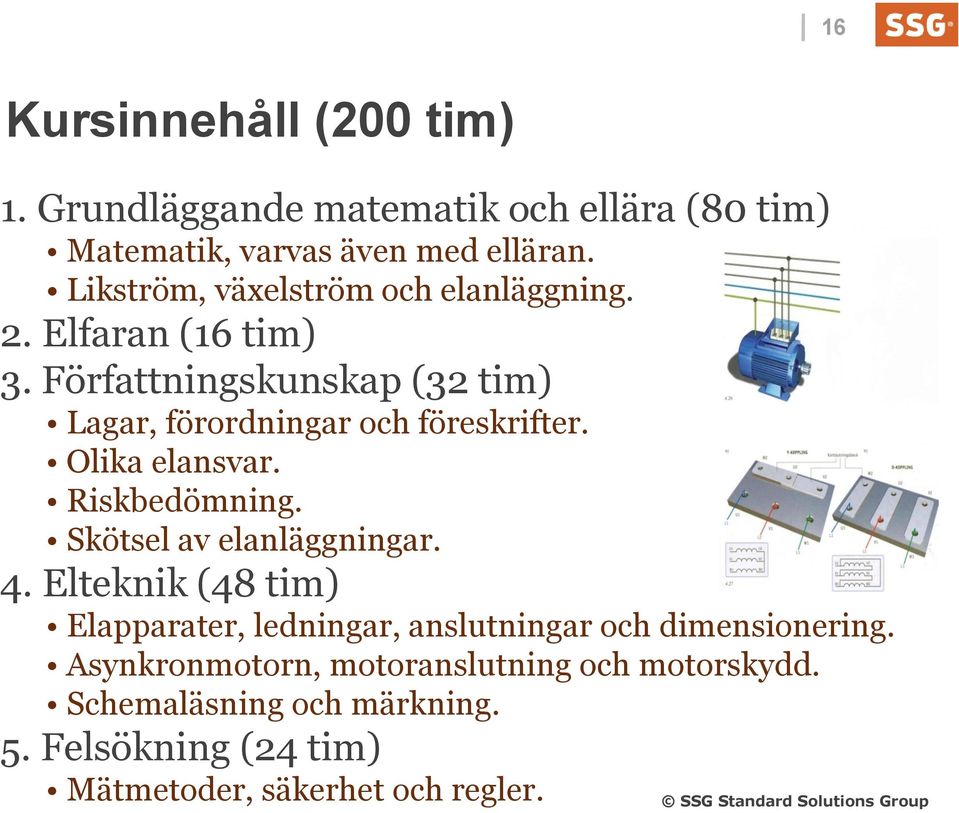

16 16 Kursinnehåll (200 tim) 1. Grundläggande matematik och ellära (80 tim) Matematik, varvas även med elläran. Likström, växelström och elanläggning. 2. Elfaran (16 tim) 3. Författningskunskap (32 tim) Lagar, förordningar och föreskrifter. Olika elansvar. Riskbedömning. Skötsel av elanläggningar. 4. Elteknik (48 tim) Elapparater, ledningar, anslutningar och dimensionering. Asynkronmotorn, motoranslutning och motorskydd. Schemaläsning och märkning. 5. Felsökning (24 tim) Mätmetoder, säkerhet och regler.

17 17 Elutbildning i Elansvar Systemtillsyn för arbetsledning

18 18 Upplägg 1. Presentation 2. Elansvarsområden 3. Elansvar - Roller. 4. Delegering - Systemtillsyn 5. Ellagstiftningen 6. Övningar 7. Mottagningsbevis / Utvärdering / avslutning)

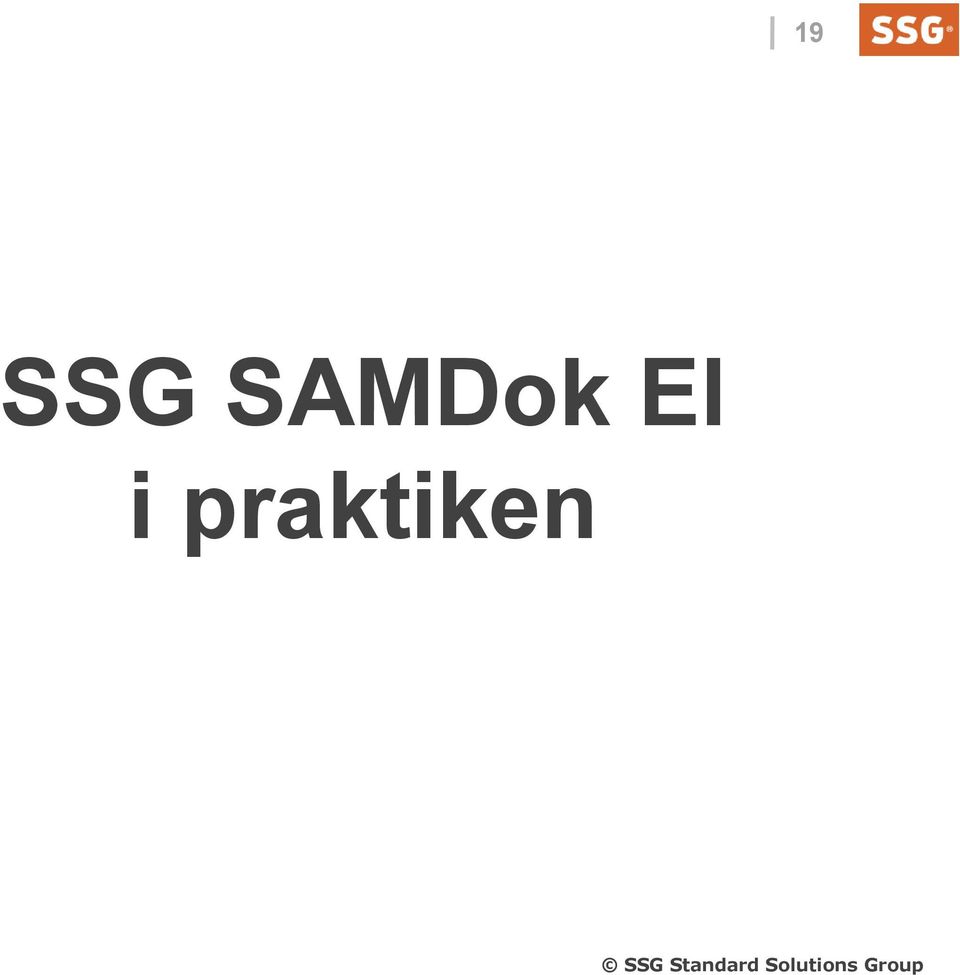

19 19 SSG SAMDok El i praktiken

20 20 Användning av SSG SAMDok EL Lokala instruktioner och anvisningar, mm. kan hämtas och underhållas av företaget i SSG SAMDok EL. Systemtillsyn Administratör Egna företaget SAMDok EL Instruktioner personsäk elanlägg behörighet... Entreprenörer Upp och nedladdning på

21 21 Hur ser det ut i verkligheten?

22 22 SSG Elkommitté Tony Nordström, Ordförande SCA

23 23 Högspänningsstandarden och ledningsdimensionering Stefan Jangenfalt

24 24 EIFS 2011:2 en ny författning från Energimarknadsinspektionen Bengt-Arne Walldén

25 25 Tekniska meddelanden

26 26 Vinnare av SSGs webbtävling vid SSG Elansvarsträff 2010 är: 1. Stefan Edsö, Aarhus Karlshamn Sweden AB 2. Roger Englund, Stora Enso Kvarnsveden AB 3. Lars-Göran Nilsson, Göteborgs Hamn AB

27 27 HSP-utbildning

28 Översikt Grund Elkrafts-utbildning (hsp) 28 KURSBLOCK Självtest före kurs Säkerhetsutbildn. Grundkrav (räknas finnas före kurs) 1A Praktisk teori Nät-trafos-kompensering- Nätkvaltitet mm dagar 1B Utrustning, underhåll i teori & praktik Ställverk kopplingsutrustning Kontroller- FU- inspektioner- mätningar planeringar mm Med resor 4 dagar 1C Reläskydd Reläskyddsutbildning med laborationer Vattenfall, Jokkmokk Med resor 4 dagar Förutsättning Utbildningen vänder sig till elektriker som ska underhålla, serva och hantera elkraftsutrustningar, i huvudsak högspänning, på och i en industri. Utbildningen bedrivs i olika etapper där externa kursdelar, men där också interna, egna, räknas ingå. Det egna företaget bör också, om möjligt, utse en egen mentor för sina kursdeltagande elektriker. MÅL Att repetera och utveckla kunskaper i hantering av elkraftsanläggningar högspänning så att ett verkningsfullt underhålls- och servicearbete kan utföras. Målet är också att upprätthålla elkrafts-kunskapen för högspänningsanlägg-ningar inom industrin. Hela utbildningsomfånget räknas klaras av inom en två-årsperiod. Upplägg Utbildningen läggs upp som en steg för steg utbildning som kan förändras SSG efter Standard elevernas Solutions behov Group och kunskap, dvs. att val av kursblock kan individanpassas.

29 29 1A Praktisk teori kursen innehåller följande moment yttre nät och nätmodell (dokumentation och ritningsläsning med inriktning på enlinjescheman) inre nät och nätdata (förändringar vid olika kopplingsbilder) inre nätapparater (transformatorer och olika kopplingstyper) inre nätstörningar (elkvalitet och EMC-problem)

30 30 Del 1B, Utrustning/underhåll Vecka 15 linjer och ställverksapparater transformatorn och jordningsprinciper spänningsreglering i ställverk mätning av ström och spänning frånskiljare/elkopplare brytare överspänningsskydd elunderhåll teori praktiskt underhåll kablar

31 31 1C Reläskydd inkl. lab. Vecka 49 mättransformatorer och sp.trafon, ev. sensorer (givare) hjälpkraftssystem hsp.motorer, sett mot nätet system skydd kondensatorbatterier, reaktorer och filter ljusbågsvakter/ljusbågsdräparen feltyper, konsekvenser och fellägen

32 Dag 2

33 33 Elsäkerhet vid svetsarbete

34 34 Elfara vid bågsvetsning Elsvetsning utförs i en mängd skiftande miljöer, dels på fasta arbetsplatser och dels i tillfälliga arbetsplatser. Oberoende om arbetet är kort eller lång karaktör ska det alltid finnas en hög elsäkerhet på arbetsplatsen.

35 35 Utrymmen med förhöjd elrisk

36 36 Utrymmen med förhöjd elrisk Manhålsluckor Elsvetsen 230v uttag med fulltrafo. Belysning med 230V Belysning med SELV Lokalt arbetstillstånd

37 37 Elfara vid bågsvetsning I den här rörkonstruktionen är svetsaren innesluten i ledande metall. Konstruktionen ger dessutom påfrestande arbetsställningar. För att underlätta för svetsaren och för att isolera honom från den ledande metallen, har en kraftig skiva av isolerande material använts.

38 38 Elfara vid bågsvetsning Tillåtna tomgångsspänningar U 0 i miljö utan fara för elchock är följande: - DC 113 V toppvärde - AC 113 V toppvärde - AC 80 V effektivvärde U 0 Denna spänning i olika miljöer är livsfarlig..

39 39 Elfara vid bågsvetsning FEL!

40 40 Elfara vid bågsvetsning FEL!

41 41 Elfara vid bågsvetsning Exempel på rätt utförd anslutning av återledare till svetsaggregat. Rätt!

42 42 Elfara vid bågsvetsning Tillåtna tomgångsspänningar U 0 i miljö med fara för elchock är följande: - DC 113 V toppvärde - AC 68 V toppvärde - AC 48 V effektivvärde U 0 Denna säkerhetsfunktion märker man apparaten med S

43 43 Elektromagnetisk kompatibilitet EMC-utbildning grund & repetition År 1899 utförde Nokola Tessla ett experiment med elektriska urladdningar och en tesslatransformator samt en 41 meter hög antenn. 30 meter långa blixtrar slog ut från antennen. En stad tre mil längre bort blev strömlös p.g.a. att generatorn tillfälligt slutade att fungera. Detta var första fallet av problem med EMC.

44 44 EMC-utbildningar Målgrupp Grund Repetition / forts Elansvariga, EMC-ansvariga, systemansvariga, konstruktörer, projektledare, arbetsledare samt installatörer inom el och automationsområdet Arbetsledare, instrumenttekniker, underhållselektriker, installationselektriker, industrielektriker, ledande installationsmontörer (på el och automation). 2 dagar (Uppdaterad 2011) 1 dag (Uppdaterad 2011) 1dag + webbprov (Ny 2011) Ca 4 tim + webbprov (Ny 2011)

45 45 Elunderhållsutbildning (utbildningsupplägg)

46 46 Upplägg 1. Presentation 2. Organisation och elansvar 2. Elagstiftningen: 4. Elunderhåll varför det 5. Hur får vi bra elunderhåll 6. Underhållsmetodik 7. Underhållsplan 8. Normala skötselåtgärder 9. Kan andra än elavd göra UH 10. Entreprenörsarbete 11. Mottagningsbevis / Utvärdering / avslutning)

47 47 Svetsutbildningen (utbildningsupplägg)

48 48 Kursupplägg Utbildningen är uppdelad i tre etapper Del 1 Inledning Ansvar Upphandling Svetsprocedurer Svetsarprövningar Kvalitetssäkring Delprov 1 Del 2 Inledning AFS 1999:4 Tryckbärande anordningar. Enkla tryckkärl. AFS 2005:3 AFS 2005:2 Behållare, rörledningar och anläggningar. AFS 1994:53 Besiktning av trycksatta anordningar. AFS 2002:1 Användning av trycksatta anordningar. Delprov 2 Del 3 Stålkonstruktioner Lyftdon Reparation: Delprov 3 När alla delarna är genomförda så är man godkänd

49 49 Målgrupperna är: svetsare, operatörer, reparatörer, projektledare, montageledare, arbetsledare, inköpare och leverantörer svetsansvariga, UH-tekniker, projektledare, arbetsledare, drifttekniker, konstruktörer, tekniska chefer och konsulter.

50 50 SSG Elansvarsträff 2012

51 51 SSG Elansvarsträff 2012 Den 28-29/ kommer elansvarträffen att hållas på samma ställe som nu. Intresseanmälan är möjlig på webben. Inom 2-3 veckor publicerar vi dokumentationen från elansvarsträff 2011 på webben.

52 52 Johnny Jansson och Tomas Kristensson Nästa konferens
