1 Upprättad: Reviderad: TEKNISK HANDBOK TEKNISKA FÖRVALTNINGEN LIDINGÖ STAD Revisionsdatum Ändringar Ansvarig Se understrukna koder

2 Innehåll Inledning... 3 Läs- och användaranvisningar... 3 B... 4 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM... 4 C... 8 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM... 8 D... 9 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM... 9 P ANLÄGGNING, LEDNINGAR MMI RÖRLEDNINGAR ELLER RÖRLEDNINGSNÄT 23 Y MÄRKNING, PROVNING, DOKUMENTATION MM Principlösningar Gata och trafik Principlösningar Park och natur Principlösningar VA

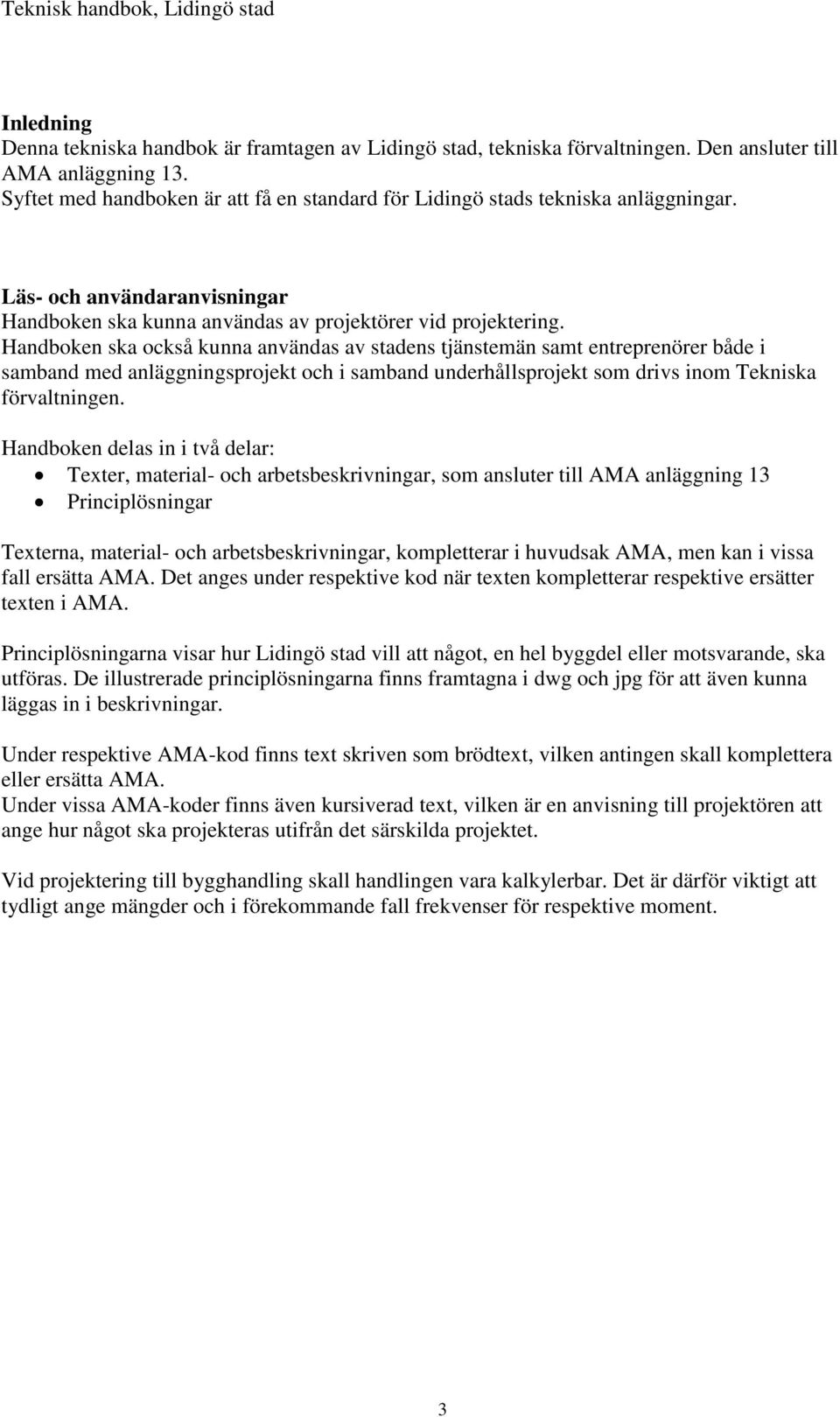

3 Inledning Denna tekniska handbok är framtagen av Lidingö stad, tekniska förvaltningen. Den ansluter till AMA anläggning 13. Syftet med handboken är att få en standard för Lidingö stads tekniska anläggningar. Läs- och användaranvisningar Handboken ska kunna användas av projektörer vid projektering. Handboken ska också kunna användas av stadens tjänstemän samt entreprenörer både i samband med anläggningsprojekt och i samband underhållsprojekt som drivs inom Tekniska förvaltningen. Handboken delas in i två delar: Texter, material- och arbetsbeskrivningar, som ansluter till AMA anläggning 13 Principlösningar Texterna, material- och arbetsbeskrivningar, kompletterar i huvudsak AMA, men kan i vissa fall ersätta AMA. Det anges under respektive kod när texten kompletterar respektive ersätter texten i AMA. Principlösningarna visar hur Lidingö stad vill att något, en hel byggdel eller motsvarande, ska utföras. De illustrerade principlösningarna finns framtagna i dwg och jpg för att även kunna läggas in i beskrivningar. Under respektive AMA-kod finns text skriven som brödtext, vilken antingen skall komplettera eller ersätta AMA. Under vissa AMA-koder finns även kursiverad text, vilken är en anvisning till projektören att ange hur något ska projekteras utifrån det särskilda projektet. Vid projektering till bygghandling skall handlingen vara kalkylerbar. Det är därför viktigt att tydligt ange mängder och i förekommande fall frekvenser för respektive moment. 3

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM BCB.2 Tillfälliga åtgärder på angränsande byggnad eller anläggning Entreprenören skall vidta de åtgärder som är nödvändiga för att skydda närbelägna byggnader, anläggningar, tunnlar, datorer, ledningar, polygonpunkter och fixpunkter mot skador. Innan någon åtgärd vidtas på angränsande byggnad eller anläggning utförs syn. Under hela entreprenadtiden är entreprenören ansvarig för eventuella skador som kan uppstå på befintliga anläggningar, hus, ledningar och utrustning. Entreprenören ska inför byggstart upprätta riskanalys med avseende på angränsande byggnader och anläggningar. Riskanalysen ska godkännas av beställarens representant. BCB.3 Tillfälliga åtgärder för skydd m m av ledning Entreprenören skall vidta de åtgärder som är nödvändiga för att skydda närbelägna ledningar, kablar och deras isolering. Försörjning av VA, el, gas, fjärrvärme och fjärrkyla skall upprätthållas under hela entreprenadtiden och får ej brytas annat än för kortvariga och föranmälda arbeten.tele-, TV- och dataförsörjning får överhuvudtaget inte brytas. Schakttillstånd ska inhämtas före schaktarbetena påbörjas. Entreprenören inhämtar uppgifter från respektive ledningsägare innan några schaktnings-, spontnings- eller pålningsarbeten igångsätts. Påträffas ledning eller kabel som inte markerats på ledningsplan eller av ledningsägaren utsatt - eller som skadats skall anmälan härom omedelbart göras till ledningsägaren. Åtgärder som fordras intill ledning eller anläggning före, under och efter utförande bestäms slutligt i samråd mellan ledningsägare och byggherren (eller dess entreprenör). Vid sprängningsarbeten inom 50 m som kan påverka ledningar eller installationer skall normalt riskanalys utföras eller föreskrivas. Vid markarbeten inom område (0-1 m eller innanför U-område) som kan påverka ledning eller anläggning ska följande särskilda åtgärder utföras: 1. Utsättning av ledning eller undermarksanläggning. 2. Schakt med grävmaskin inom 1 meter från ledning eller anläggning får ej utföras. 3. Schakt inom 1 meter skall utföras för hand med spade. 4. Vid blottläggning av ledning eller anläggning utförs arbetet så att risk 4

5 för skada på exempelvis isolering undanröjs. 5. Inklädnad av ledning eller anläggning kan aktualiseras som skydd mot mekanisk åverkan eller mot frysning. 6. Upphängning av ledning eller anläggning vid enkelsidigt jordtryck eller underschakt skall utföras betryggande och anmälas till ledningsägare för besiktning och godkännande BCB.713 BCB.81 Tillfällig vägtrafikanordning Tillfälliga VA anordningar Vid beskrivning avsedd för VA-entreprenader byts av Lidingö Stad utsedd entreprenör ut till entreprenören. Om VA-ledningar måste läggas om eller temporärt tas ur drift, utförs detta arbete av Lidingö Stad utsedd entreprenör. Kostnader betalas av byggherren (beställaren) och beställs av Lidingö Stad. Om befintlig servis blottas skall Lidingö Stad informeras. Eventuella skador på ledningar eller annan egendom till följd av utomståendes arbeten åtgärdas av Lidingö Stad på bekostnad av den som vållat skadan. VA-försörjning skall upprätthållas kontinuerligt under hela entreprenadtiden och får ej brytas annat än för kortvariga och föranmälda arbeten. Entreprenören skall utföra tillfälliga anordningar för provisorisk VA-försörjning såsom tillfälliga om- och förbikopplingar. Före utförande av tillfälliga anordningar skall alltid kontakt ske med stadens driftpersonal för samråd och godkännande av åtgärd. Entreprenören skall samordna egna arbeten med arbete som utförs av stadens driftpersonal. BCB.4 Tillfälliga skydd av mark, vegetation, mätpunkt mm Mark och vegetation som bevaras ska skyddas så att skador på trädkronor, stammar, rötter, rotzon och marken runt träden inte kan uppstå. Detta avser alla typer av skador, såväl hoptryckning (komprimering) av marken som andra mekaniska, kemiska, biologiska och estetiska skador, t ex skadade rötter och allmän nedsmutsning till följd av läckage m. m. BCB.42 Avspärrning av markyta Markyta som ska bevaras samt områden med träd avspärras och skyddas med stängsel. Stängsel, typ Throax eller liknande, placeras 1 meter utanför trädens kronors dropplinje, i samråd med beställaren. BCB.43 Inbrädning av träd, påkörningsskydd Text under denna kod och rubrik i AMA Anläggning 13 utgår och ersätts med följande text: Instängsling av träd utförs då skydd av träd enligt BCB.42 och BCB.44 ej kan 5

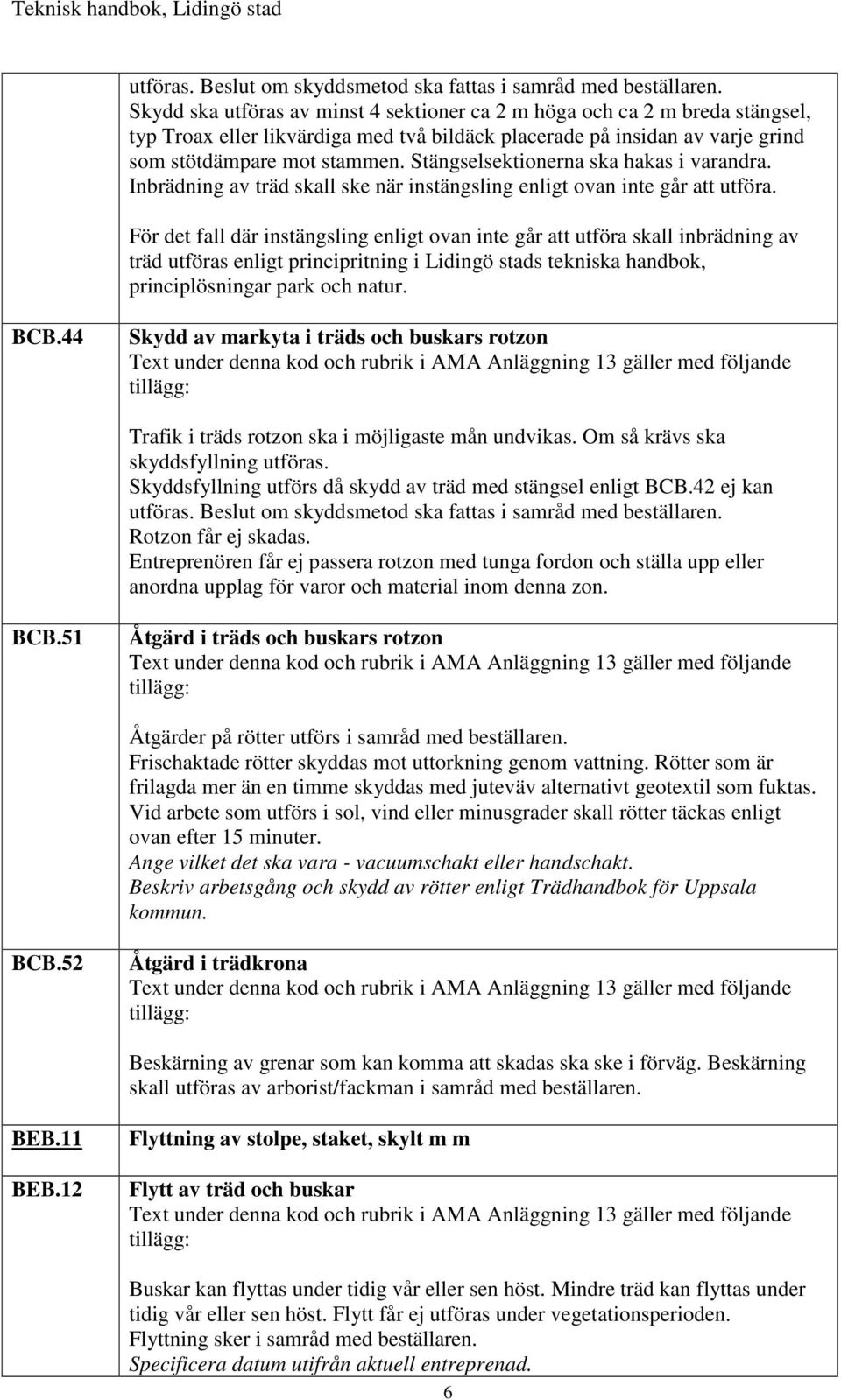

6 utföras. Beslut om skyddsmetod ska fattas i samråd med beställaren. Skydd ska utföras av minst 4 sektioner ca 2 m höga och ca 2 m breda stängsel, typ Troax eller likvärdiga med två bildäck placerade på insidan av varje grind som stötdämpare mot stammen. Stängselsektionerna ska hakas i varandra. Inbrädning av träd skall ske när instängsling enligt ovan inte går att utföra. För det fall där instängsling enligt ovan inte går att utföra skall inbrädning av träd utföras enligt principritning i Lidingö stads tekniska handbok, principlösningar park och natur. BCB.44 Skydd av markyta i träds och buskars rotzon Trafik i träds rotzon ska i möjligaste mån undvikas. Om så krävs ska skyddsfyllning utföras. Skyddsfyllning utförs då skydd av träd med stängsel enligt BCB.42 ej kan utföras. Beslut om skyddsmetod ska fattas i samråd med beställaren. Rotzon får ej skadas. Entreprenören får ej passera rotzon med tunga fordon och ställa upp eller anordna upplag för varor och material inom denna zon. BCB.51 Åtgärd i träds och buskars rotzon Åtgärder på rötter utförs i samråd med beställaren. Frischaktade rötter skyddas mot uttorkning genom vattning. Rötter som är frilagda mer än en timme skyddas med juteväv alternativt geotextil som fuktas. Vid arbete som utförs i sol, vind eller minusgrader skall rötter täckas enligt ovan efter 15 minuter. Ange vilket det ska vara - vacuumschakt eller handschakt. Beskriv arbetsgång och skydd av rötter enligt Trädhandbok för Uppsala kommun. BCB.52 Åtgärd i trädkrona Beskärning av grenar som kan komma att skadas ska ske i förväg. Beskärning skall utföras av arborist/fackman i samråd med beställaren. BEB.11 BEB.12 Flyttning av stolpe, staket, skylt m m Flytt av träd och buskar Buskar kan flyttas under tidig vår eller sen höst. Mindre träd kan flyttas under tidig vår eller sen höst. Flytt får ej utföras under vegetationsperioden. Flyttning sker i samråd med beställaren. Specificera datum utifrån aktuell entreprenad. 6

7 BED.1 BFE.3 Rivning av anläggning Borttagning av markvegetation och jordmån inom område för sammansatt markyta och vegetationsyta I det fall området är bevuxet med aggressiva rotogräs/invasiva buskar och rotsystem finns kvar i terrassen efter borttagning av markvegetation, skall terrass synas tillsammans med beställaren för eventuellt beslut om åtgärd, För område som är bevuxet med aggressiva rotogräs/invasiva buskar, som sedan skall anläggas som planteringsyta skall schaktdjupet anpassas så rotsystem från rotogräs schaktas bort. Ange därför även schakt under CBB.14 så att samtliga rotsystem tas bort. Ange yta även utanför blivande planteringsyta för att säkerställa att rotogräs ej vandrar in i den blivande planteringsytan från sidan. BFF.4 Uppläggning och lagring av tillvaratagen jordmån Jorden läggs upp på nålfiltad geotextil för att förhindra inträngande rotogräs underifrån. Jord som skall ligga längre tid än två veckor täcks med vit fiberduk för att förhindra fröogräs. Massor fall A skall hållas väl åtskilda från massor fall B som innehåller aggressiva rotogräs. Anvisa plats för upplaget. 7

8 C CBB.112 CBB.14 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM Jordschakt kategori B för väg, plan o d Jordschakt för vegetationsyta För område som är bevuxet med aggressiva rotogräs/invasiva buskar, som sedan skall anläggas som planteringsyta skall schaktdjupet anpassas så att rotsystem från rotogräs schaktas bort. Schaktbotten skall avsynas tillsammans med beställaren. Jämför med BFE.3. Ange schaktdjup och bredd. Ange yta även utanför blivande planteringsyta för att säkerställa att rotogräs ej vandrar in i den blivande planteringsytan från sidan. Ange om terrassbotten istället för djupare schakt skall täckas med en avskärmande ogrästät geotextil. Ange hur man förhindrar rotogräs från att tränga in från sidan. CBB.3 CBB.31 CEB.1122 CEB.12 Jordschakt för ledning Jordschakt för rörledning Fyllning kategori B med jord- och krossmaterial för väg, plan o d Fyllning för vegetationsyta Fyllning för vegetationsyta får ej kompakteras utöver föreskriven packning, t.ex. genom att maskiner kör på ytan. I det fall fyllning för vegetationsyta skall utföras högre upp än 60 cm räknat från färdig mark, skall jorden vara fri från rötter från rotogräs. CEC.21 CEC.31 CEC.41 Ledningsbädd för rörledning Kringfyllning för rörledning Resterande fyllning för rörledning 8

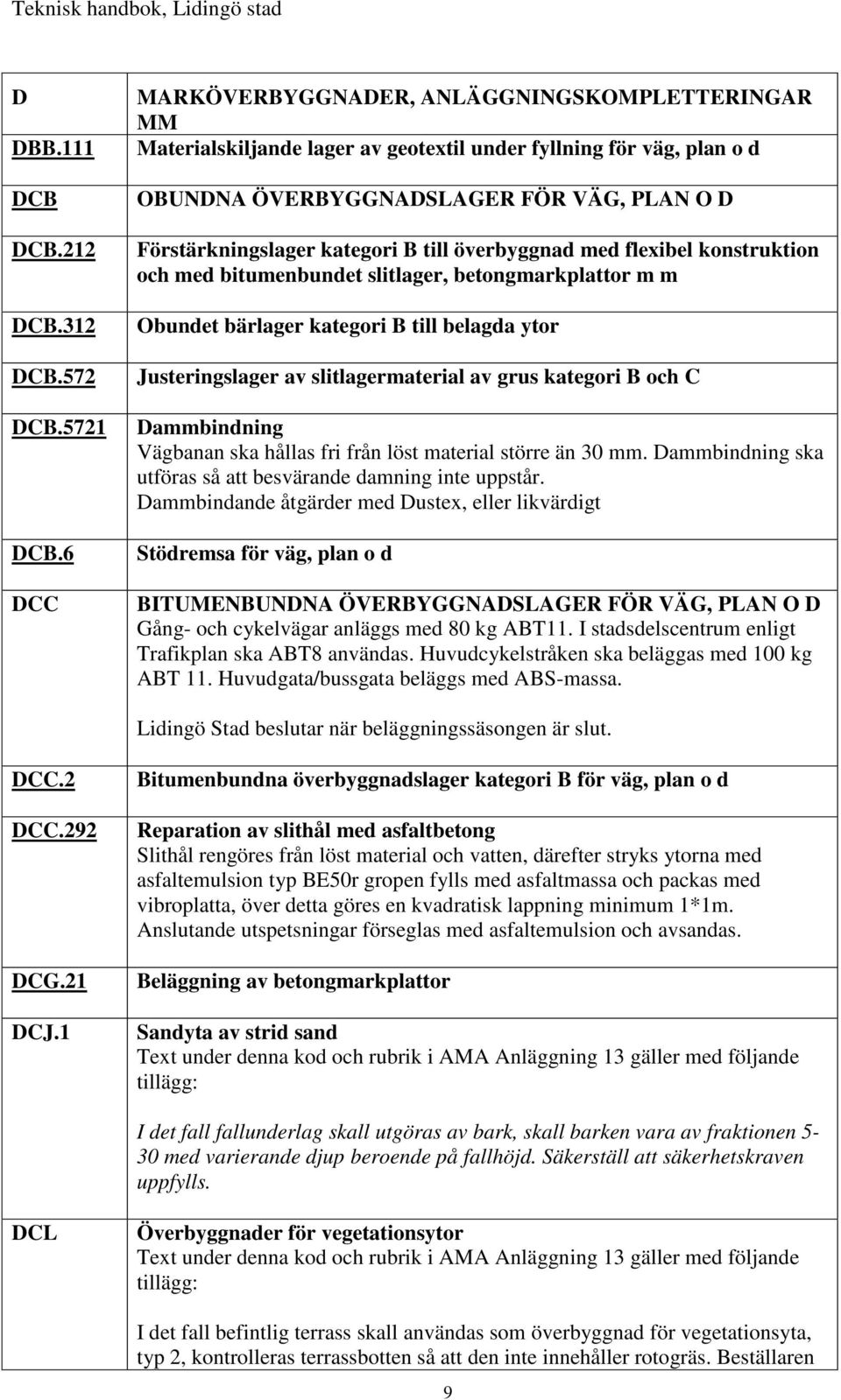

9 D DBB.111 DCB DCB.212 DCB.312 DCB.572 DCB.5721 DCB.6 DCC MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM Materialskiljande lager av geotextil under fyllning för väg, plan o d OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Obundet bärlager kategori B till belagda ytor Justeringslager av slitlagermaterial av grus kategori B och C Dammbindning Vägbanan ska hållas fri från löst material större än 30 mm. Dammbindning ska utföras så att besvärande damning inte uppstår. Dammbindande åtgärder med Dustex, eller likvärdigt Stödremsa för väg, plan o d BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Gång- och cykelvägar anläggs med 80 kg ABT11. I stadsdelscentrum enligt Trafikplan ska ABT8 användas. Huvudcykelstråken ska beläggas med 100 kg ABT 11. Huvudgata/bussgata beläggs med ABS-massa. Lidingö Stad beslutar när beläggningssäsongen är slut. DCC.2 DCC.292 DCG.21 DCJ.1 Bitumenbundna överbyggnadslager kategori B för väg, plan o d Reparation av slithål med asfaltbetong Slithål rengöres från löst material och vatten, därefter stryks ytorna med asfaltemulsion typ BE50r gropen fylls med asfaltmassa och packas med vibroplatta, över detta göres en kvadratisk lappning minimum 1*1m. Anslutande utspetsningar förseglas med asfaltemulsion och avsandas. Beläggning av betongmarkplattor Sandyta av strid sand I det fall fallunderlag skall utgöras av bark, skall barken vara av fraktionen 5-30 med varierande djup beroende på fallhöjd. Säkerställ att säkerhetskraven uppfylls. DCL Överbyggnader för vegetationsytor I det fall befintlig terrass skall användas som överbyggnad för vegetationsyta, typ 2, kontrolleras terrassbotten så att den inte innehåller rotogräs. Beställaren 9

10 ska kontaktas för syn av terrass för eventuellt beslut om åtgärd. Jordanalys ska göras på massor som läggs ut som växtbädd. Vid volymer överstigande 30m3 ska representativt prov tas för var 50:e m3. I de fall den totala volymen införskaffade massor understiger 30 m3 kan istället jordanalys utförd av jordleverantör redovisas för beställarens representant, förutsatt att analysen inte är äldre än en månad. Växtjord ska godkännas av beställaren före utförande av växtbädd. Utläggande av växtjord ska ske med överhöjning. Ange höjd på överhöjning samt hur detta skall utföras t.ex. i anslutning mot kantstöd. Ange hur utlagd/bearbetad jord skall hållas fri från ogräs. DCL.12 Växtbädd typ 3 och 4, befintlig jord Analys skall utföras av jorden. Ev jordförbättring och gödsling skall därefter utföras så att jorden uppfyller föreskrivna krav. Föreskriv krav. Rötter från rotogräs får ej finnas i jorden. Beställaren skall kontaktas för syn på plats för eventuellt beslut om åtgärd. DCL.13 Skelettjord För anläggande av skelettjord: projektera enligt Trädhandbok för Uppsala kommun Växtbäddsrenovering projekteras enligt arbetsgång i Trädhandbok för Uppsala kommun DCL.2 DCL.21 Förberedelser för sådd, plantering mm Jordförbättringsmedel För lerjordar skall barkmull användas. För moränjord skall väl brunnen kogödsel användas. Ange sort och mängd. DCL.23 Gödsling Analys skall utföras på jorden så att rätt gödselsgiva ges. Föreskriv krav på jordens näringssammansättning. Gödsling med kväve skall ej utföras efter 15 juli. 10

11 Gödsling skall utföras med naturligt gödselmedel: För perenner och buskar skall brunnen kogödsel användas. Vid sådd av gräs skall peleterat hönsgödsel användas. Gödsling enligt ovanstående skall ske from april tom juli, var 6:e vecka Specificera typ och dosering samt from när och hur ytan skall gödslas. Träd: Naturligt gödselmedel skall tillföras bevattningssäckarna varannan vecka from 15 april tom 15 juli. Specificera typ och dosering. DCL.25 Avjämning av växtbädd Tillse även att samtliga rötter från rotogräs avlägsnas. DD DDB Vegetationsytor, sådd och plantering mm Sådd, plantering mm Växtbädd ska godkännas av beställaren innan sådd och plantering kan utföras. DDB.1 Sådd och torvläggning Sådd av gräs skall utföras from april tom juni, alternativt augusti tom september. Växtbädd för gräsytor ska krattas så att de är jämna samt lättvältas med gallervält innan sådd utförs. Gräsfrö ska fördelas jämnt över ytan. Efter sådd och fröets myllning ska ytan vältas med slätvält. Gräsytan kompletteringssås om behov uppstår. Ange grässort. DDB. 111 Sådd av gräs Text under denna kod och rubrik i AMA Anläggning 13 utgår och ersätts med följande text: Inom en radie av 75 cm mätt från trädstam får ytan inte sås med gräs. DDB. 123 Torvläggning med matta av odlad moss-, sedum-, ört- och gräsvegetation Utläggning skall ske inom 1 dygn från leverans. DDB.2 Plantering av plantskoleväxter ändringar och 11

12 Ange för projektet aktuell text enligt nedan. Hänvisa till aktuell utgåva av GRO. Vårplantering skall ske innan april månads utgång. Höstplantering får ej ske före 1/11. Ange eventuella träd som behöver längre tid på sig att invintra så att höstplanteirng skall utföras senare än 1/11. Ange eventuella träd som endast får vårplanteras. Kontroll av växtmaterial skall ske av beställaren eller dennes representant/ certifierad grön besiktningsman. Meddela tidpunkt 14 dagar i förväg. Plantering av växter ska inte ske under juli månad. Plantering av perenner ska ej ske efter sista september. Ange sorter som skall vårplanteras. Plantering av lökar: Narcisser får ej planteras senare än 15/9. Tulpaner kan planteras fram till senhöst. I samband med plantering skall lastfördelande åtgärder vidtas, t.ex. utläggande av brädor, så att man ej går eller kör skottkärra i planteringsytan, med kompaktering som följd. Vid eventuell kompaktering av jord skall uppluckring av jordytan ske innan plantering. DDB.21 DDB. 211 Plantering av buskar mm Ange planteringstidpunkt. Plantering av rosor Ange planteringstidpunkt. DDB.22 Plantering av träd Ange tidpunkt för plantering av träd, vilket skall ske i förhållande till sort. För träd planterade i klump, tillse att jord ej är uppfylld över stambasen i klumpen, från plantskolan. Om jord är uppfylld över stambasen i klumpen, avlägsna det översta jordlagret så att stambasen är fri. Vik ner nät och/eller juteväv så att de endast täcker 1/3 av klumpen från botten sett. Nät och/eller juteväv täcks över med jord så att materialet bryts ned. Skulle väven bestå av materialet balidur så måste detta avlägsnas helt, då detta material inte förmultnar.vid detta förfarande är det viktigt att klumpen bibehålls så intakt som möjligt. Förflyttning av träd till växtplatsen ska ske med största försiktighet för att inte skador uppkommer. Lyft skall ske i klumpen. Vid stöttning av stam skall stammen skyddas med exempelvis juteväv. Ange princip för eventuell uppfyllning av makadam under träd, överhöjning mm enligt typritningar i Trädhandboken för Uppsala kommun

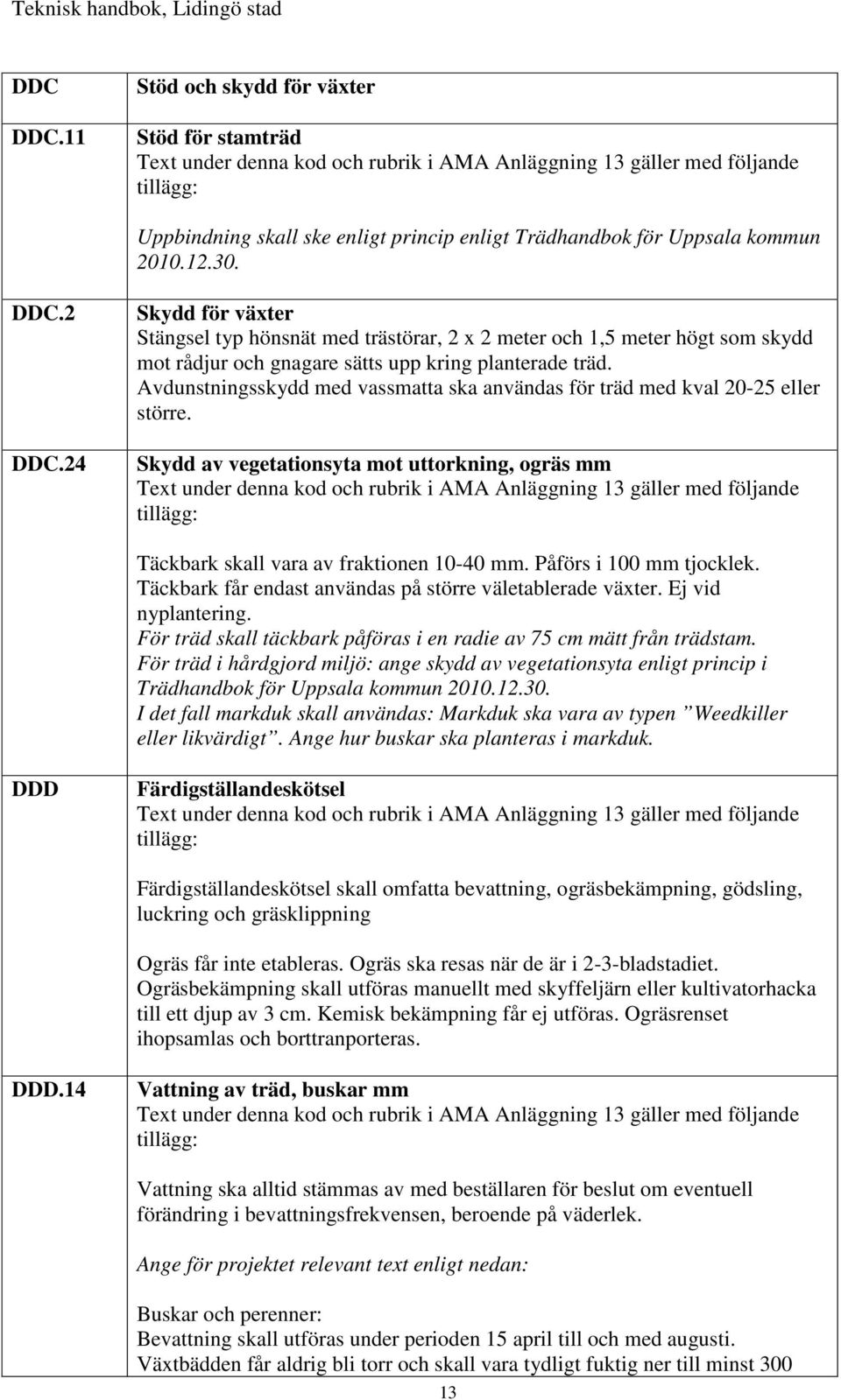

13 DDC DDC.11 Stöd och skydd för växter Stöd för stamträd Uppbindning skall ske enligt princip enligt Trädhandbok för Uppsala kommun DDC.2 DDC.24 Skydd för växter Stängsel typ hönsnät med trästörar, 2 x 2 meter och 1,5 meter högt som skydd mot rådjur och gnagare sätts upp kring planterade träd. Avdunstningsskydd med vassmatta ska användas för träd med kval eller större. Skydd av vegetationsyta mot uttorkning, ogräs mm Täckbark skall vara av fraktionen mm. Påförs i 100 mm tjocklek. Täckbark får endast användas på större väletablerade växter. Ej vid nyplantering. För träd skall täckbark påföras i en radie av 75 cm mätt från trädstam. För träd i hårdgjord miljö: ange skydd av vegetationsyta enligt princip i Trädhandbok för Uppsala kommun I det fall markduk skall användas: Markduk ska vara av typen Weedkiller eller likvärdigt. Ange hur buskar ska planteras i markduk. DDD Färdigställandeskötsel Färdigställandeskötsel skall omfatta bevattning, ogräsbekämpning, gödsling, luckring och gräsklippning Ogräs får inte etableras. Ogräs ska resas när de är i 2-3-bladstadiet. Ogräsbekämpning skall utföras manuellt med skyffeljärn eller kultivatorhacka till ett djup av 3 cm. Kemisk bekämpning får ej utföras. Ogräsrenset ihopsamlas och borttranporteras. DDD.14 Vattning av träd, buskar mm Vattning ska alltid stämmas av med beställaren för beslut om eventuell förändring i bevattningsfrekvensen, beroende på väderlek. Ange för projektet relevant text enligt nedan: Buskar och perenner: Bevattning skall utföras under perioden 15 april till och med augusti. Växtbädden får aldrig bli torr och skall vara tydligt fuktig ner till minst

14 mm djup, det ska alltid finnas 22-27% växttillgängligt vatten. Bevattningen skall göras på ett sådant sätt att olägenhet undviks och skall vara jämt fördelad så att allt vatten infiltrerar ned i växtbädden. Om automatbevattning finns ansvarar entreprenören för att växterna får tillräckligt med vatten och samordnar detta med bevattningsentreprenören. Perenner vattnas med stril eller vattenspridare, ej hårt tryck, ej direkt på blommorna. Träd bevattnas med bevattningssäckar 2 st á 70 l, dvs 140 l. Fukthalt i rotzon skall kontrolleras med fuktmätare. Trädpåsar tas in efter avslutad säsong. Vattning av träd skall ske varje vecka from 15:april tom 15 augusti. Varannan vecka from 16 augusti tom 15 september. DDD.2 Färdigställandeskötsel av gräsyta Gräset skall i första hand klippas med mulchande aggregat så att näringen förs tillbaka till gräset. Gräset ska klippas vid en höjd av 8-10 cm. Gräset får inte vara kortare än 5 cm. Högst 1/3 av gräsets längd får klippas bort vid varje klipptillfälle. Före gödsling av gräsyta skall provtagning utföras för val av eventuell åtgärd i samråd med beställaren. Eventuell gödsling skall ske med naturligt gödselmedel, peleterat hönsgödsel. Ange hur ogräsrensning av nyetablerad gräsyta skall utföras. DDD.24 Vattning av gräsyta Gräsyta vattnas med vattenspridare. Marken ska ständigt vara fuktig ner till 250 mm djup. Bevattning av kantzoner är viktigt att bevaka så att spridaren även når dessa. DE DEC.1 ANLÄGGNINGSKOMPLETTERINGAR Kantstöd av granit Granitkantstöd ska sättas i stadsdelscentrum utpekade i Trafikplan. Kantstenshöjd ska vara 12 cm. Vid infarter ska visningshöjd vara 8 cm och fasad. Vid busshållplatser sätts gradhuggen sten med visning 16 cm. DEC.2 Kantstöd av betong Kantstenshöjd ska vara 12 cm. Vid infarter ska visningshöjden vara 10 cm och 14

15 fasad. Vid busshållplatser sätts sten med visning 16 cm. Vid anläggande av refuger, radiesten eller i andra utsatta lägen, ska kantsten av betong, utöver limning och spikning, även asfalteras i bakkant - s.k. motstöd av asfalt. DEE.111 Extruderad markeringsmassa på trafikyta Mittlinje och sidomarkering ska inte målas på lokalgator Cykelsymboler ska finnas på huvudcykelstråk samt vid skolor. Cykelöverfarter målas röda på huvudcykelstråken Separerad linje mellan gående och cyklister finns om gång- och cykelvägen överstiger 3,6 m i bredd. Då målas cykelvägen 2 m och gångvägen 1,5 m. Cykelsymbolen orienteras alltid närmast biltrafiken Målning av 30 km/tim i gatan sker endast vid skolor. DEF.02 DEF.11 Förtillverkade enheter bestående av fundament, stolpe och ljusarmatur eller trafikljus LED-armaturer ska i första hand användas. Då äldre teknik väljs skall Long Life lampor från Aura Light eller motsvarande användas. Färgtemperatur på ca 3000 K används normalt. Normalt används stolpinsats typ Fingal Johnsson STS-1-4 MK (TN-C) el motsvarande alternativt STS MK (TN-S). Kabelgravar och kabelförläggning utförs enligt EBR-standard samt Starkströmsföreskrifterna. Kabel förläggs i min 50 mm kabelrör. Normal kabel är N1XE-U 4G10 (gul). Eftergivliga stolpar längs vägar med hastighet 60 och 70 km/tim. Galvade stolpar ska ha förstärkt korrosionsskydd med järnglimmerepoxy i rotändan upp till 500 mm ovan fundament. Låsskruv till stolplucka skall ha skruvskalle med specialgrepp för att försvåra för obehörigt intrång, Torx PIM med centrumpinne M6x16. Fundament 900 mm på parkvägar. Utförande projekteras efter VGU, frågor kring belysningsklass etc diskuteras vid behov med Lidingö stad. Vid ombyggnad då belysning försvinner ska det i normalfallet ersättas med provisorisk belysning. Fundament för stolpe för vägmärke, gatunamnskylt m m Belysnings- och stolpfundament skall i normalfallet ha en visning av 5 cm över ytan, oavsett vad ytan är. DEF.12 DEF.13 Stolpe för vägmärke, gatunamnskylt m m Skylt för vägmärke, gatunamn m m 15

16 Skylt för vägmärke, gatunamn m m ska i normalfallet monteras på egen stolpe. Undantag måste godkännas av Lidingö stad. Handbok vägmärken, publikation 2009:15 utgiven av Vägverket skall användas där det är möjligt. Gatunamnsskylt ska vara utförd av 4 mm hård aluminiumplåt. Skylten utformas med dubbelsidig text typ TSV, fet stil, med reflekterande botten. Skyltens höjd ska vara 150mm vid 40km/h och 200 mm hög vid 60km/h. DEF.20 Fundament och stolpe för skylt för röranläggning m m Distansmarkeringar Samtliga VA-anordningar ska markeras med distansmarkering. Distansmarkering ska placeras väl synlig på stolpe. Färgsättning på skyltar; Blå för vatten, Brun för avlopp och Gul för dagvatten Exempel på märkning: Rensbrunn = RDB Rännstensbrunn = RB Skylt för brandpostanordning Brandpostskylt skall vara av aluminium typ WEJO art nr med reflekterande siffror art nr med slangklämma serratub eller liknande. (Röd) DEF.33 Fundament för stolpe e d för ljusarmaturer Belysnings- och stolpfundament skall i normalfallet ha en visning av cirka 5 cm. DEG.111 DEG.113 DEK Sidoräcken Räckesavslutningar FASTA UTRUSTNINGAR OCH UTSMYCKNINGAR I MARK I utpekade stadsdelscentrum (a och b) enligt trafikplan så övervägs pulverlackning. I annat fall gäller varmförzinkat. Cykelpollare med möjlighet att låsa fast ram: Typ Urban från Vestre eller likvärdigt. DGB.1 Återställande av väg, plan od Återställande av väg, plan och dylikt skall utföras i samråd med staden och i enlighet med principritning Återställning av beläggning (Principritning nr 7 i Teknisk Handbok), samt enligt nedan. Vid återställande av asfalterad gc-väg ska hela bredden återställas för att 16

17 undvika lappar i vägnätet. Huvudgata återställs i 2 omgångar med 1-2 års mellanrum; 1:a återställningen: 130 mm AG 22 B70/ mm Bärlagergrus mm Först. lager :a återställningen: Vid en andra återställning fräses 40 mm av ytan, 0,7 m från utanför 1:a återställnings ytterkant. Därefter maskinläggs 40 mm ABS 11 B70/100. Lokalgata återställs enligt; 30 mm ABT 11 B160/ mm AG mm Bärlagergrus mm Bärlagergrus mm Först. lager mm Först. lager 0-90 Gång- och cykelbana återställs enligt; 35 mm ABT 11 B160/ mm Bärlagergrus mm Först. lager 0-90 Längsgående lagningar godtas ej. Hela vägbredden ska beläggas. Överasfalterade och nedsmutsade betäckningar ska friläggas och rengöras samt justeras till rätt höjd. Om skadade eller gamla betäckningar påträffas ska dessa bytas ut. Betäckningar i mark ska vara av teleskopmodell. DGB.3 Återställande av vegetationsyta DGB.32 Återställande av gräsyta Grässvålen avlägsnas och marken luckras till 200 mm. Jord fylls upp med överhöjning 50 mm. Sådd av gräs. Ange krav på jord enligt AMA. Ange grässort DGB.33 Återställande av naturmarksyta Ytskiktet avlägsnas och marken luckras till 200 mm. Jord fylls upp med överhöjning 50 mm. Sådd av gräs/örter för naturmark. Alternativt plantering av naturmarksväxter. Ange krav på jord enligt AMA. Ange gräs-/örtblandning. Ange naturmarksväxter. DHB Skötsel av markanläggning under garantitiden 17

18 Skötsel av markanläggning under garantitiden skall rapporteras med dagbok till beställaren varannan vecka. Gemensam syn med entreprenör och beställare skall utföras vår och höst. Entreprenören kallar till syn. Ange hur lång garantitiden är. Skall även framgå av AF-del. Garantiskötseln prissätts för år 1 och 2 samt uppdelat för respektive moment. DHB.1 Skötsel av markbeläggningar mm under garantitiden Vår- och höststädning: När: Vårstädning ska vara avklarat 30/4. Höststädning ska vara avklarad 30/10. Städning och renhållning: När: I samband med städning i samma intervall som platsen i övrigt. Hur: Borttagning av allt förekommande skräp och avfall. Ihopsamling och borttransport ingår. Ange vilka ytor som ska omfattas av städning och renhållning. DHB. 3 Skötsel av vegetationsytor mm under garantitiden Ange för projektet relevant text enligt nedan: Vår- och höststädning: När: Vårstädning ska vara avklarat 30/4. Höststädning ska vara avklarad 30/10. Hur: Buskage: Ytorna rensas från löv, grenar, torrt gräs och främmande föremål. Upptagning och borttransport. Hur: Perenner: Ytorna rensas från löv, grenar, ogräs, torrt gräs och främmande föremål. Jordytan skyfflas till ett djup av minst 3cm. Flerårigt ogräs (rotogräs) skall avlägsnas med hela rotsystemet. Upptagning och borttransport. Ogräsrensning/luckring, perennytor: När: Planteringsytorna skall förutom vår och höststädning även ogräsrensas 5 gånger, varav 2 gånger i maj, en gång i juni, en gång i juli och en gång i augusti. När rensning sker en gång per månad ska rensningen utföras i andra halvan av månaden. Ytterligare ogräsrensningar kan avropas till fasta á-priser om beställaren så önskar. Hur: Planteringsytorna skall efter varje rensningstillfälle vara helt fria från synligt ogräs. Utförs som manuell ogräsrensning i planteringsytor, inklusive rensning av ogräs vid eventuellt kantstöd. Rensningen utförs med skyffeljärn eller kultivatorhacka. Jordytan skyfflas till ett djup av minst 3cm. Flerårigt ogräs (rotogräs) skall avlägsnas med hela rotsystemet. Inne vid stammar och i rabatter rensas ogräset alltid för hand. Ihopsamling och borttransport. Vissa perenner är mycket känsliga för förtidig nedklippning, bland annat prydnadsgräs, dessa skall därför klippas ner först på våren. 18

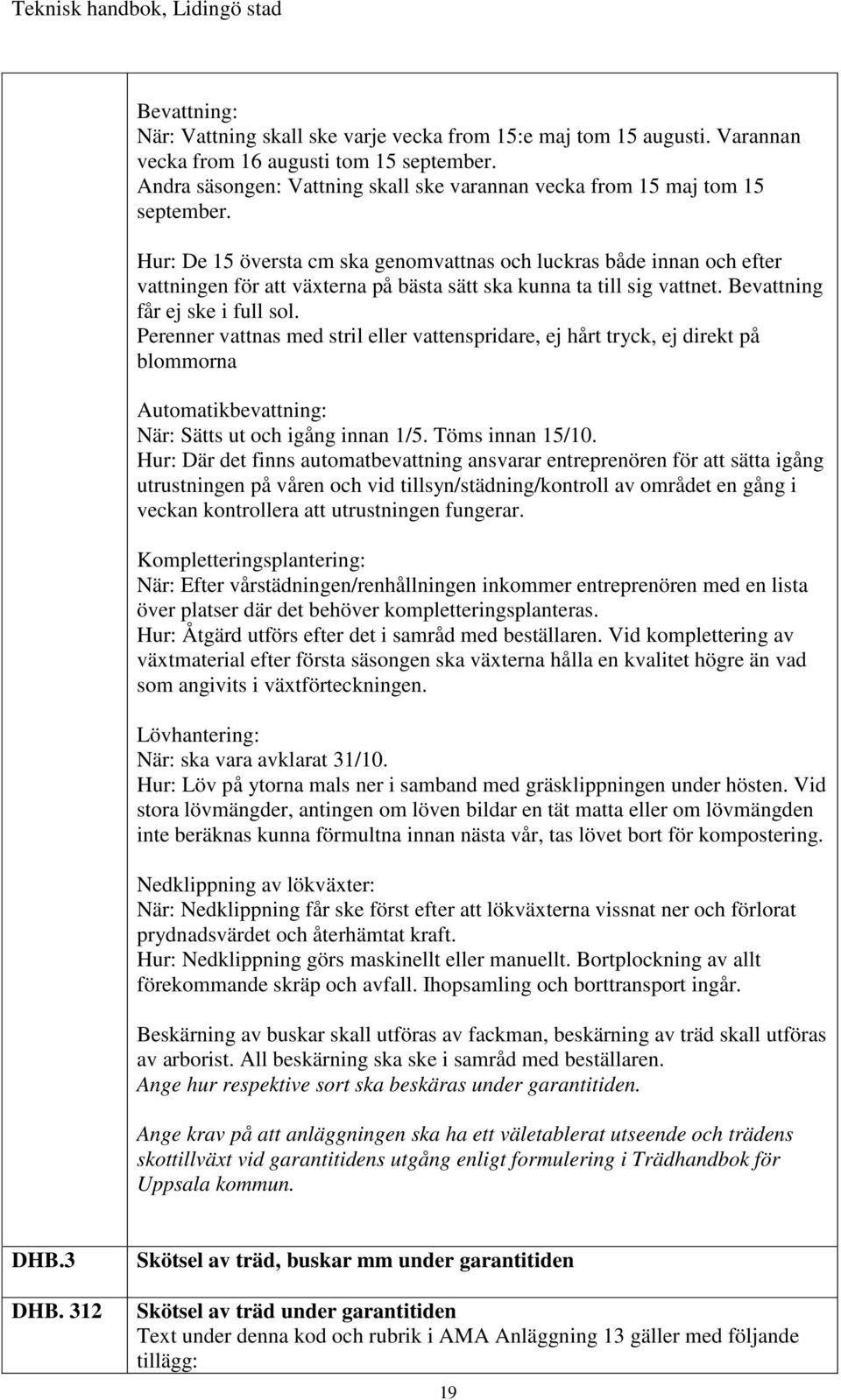

19 Bevattning: När: Vattning skall ske varje vecka from 15:e maj tom 15 augusti. Varannan vecka from 16 augusti tom 15 september. Andra säsongen: Vattning skall ske varannan vecka from 15 maj tom 15 september. Hur: De 15 översta cm ska genomvattnas och luckras både innan och efter vattningen för att växterna på bästa sätt ska kunna ta till sig vattnet. Bevattning får ej ske i full sol. Perenner vattnas med stril eller vattenspridare, ej hårt tryck, ej direkt på blommorna Automatikbevattning: När: Sätts ut och igång innan 1/5. Töms innan 15/10. Hur: Där det finns automatbevattning ansvarar entreprenören för att sätta igång utrustningen på våren och vid tillsyn/städning/kontroll av området en gång i veckan kontrollera att utrustningen fungerar. Kompletteringsplantering: När: Efter vårstädningen/renhållningen inkommer entreprenören med en lista över platser där det behöver kompletteringsplanteras. Hur: Åtgärd utförs efter det i samråd med beställaren. Vid komplettering av växtmaterial efter första säsongen ska växterna hålla en kvalitet högre än vad som angivits i växtförteckningen. Lövhantering: När: ska vara avklarat 31/10. Hur: Löv på ytorna mals ner i samband med gräsklippningen under hösten. Vid stora lövmängder, antingen om löven bildar en tät matta eller om lövmängden inte beräknas kunna förmultna innan nästa vår, tas lövet bort för kompostering. Nedklippning av lökväxter: När: Nedklippning får ske först efter att lökväxterna vissnat ner och förlorat prydnadsvärdet och återhämtat kraft. Hur: Nedklippning görs maskinellt eller manuellt. Bortplockning av allt förekommande skräp och avfall. Ihopsamling och borttransport ingår. Beskärning av buskar skall utföras av fackman, beskärning av träd skall utföras av arborist. All beskärning ska ske i samråd med beställaren. Ange hur respektive sort ska beskäras under garantitiden. Ange krav på att anläggningen ska ha ett väletablerat utseende och trädens skottillväxt vid garantitidens utgång enligt formulering i Trädhandbok för Uppsala kommun. DHB.3 DHB. 312 Skötsel av träd, buskar mm under garantitiden Skötsel av träd under garantitiden 19

20 Ogräsrensning: När: Dessa ytor, så kallade trädögon, rensas 3 gånger per år i maj, juni, och augusti. Hur: Träd ska ha öppen jord runt stammen omfattande en diameter om minst 0,5 meter. Planteringsytorna skall efter varje rensningstillfälle vara helt fria från synligt ogräs. Rensningen utförs med skyffeljärn eller kultivatorhacka. Jordytan skyfflas till ett djup av minst 3cm. Flerårigt ogräs (rotogräs) skall avlägsnas med hela rotsystemet. Inne vid stammen rensas ogräset alltid för hand. Ihopsamling och borttransport ingår. Träduppbindningar: Gå igenom uppbindningar av träd. Se till att de inte skär in i barken. Trädet ska vara stadigt uppbundet och inte luta. Beskärning av träd skall utföras av arborist i samråd med beställaren. Vattning: Vattnas med trädsäckar 2 st á 70 l, dvs 140 l. Vattning ska alltid stämmas av med beställaren för beslut om evenetuell förändring i bevattningsfrekvensen, beroende på väderlek. Fukthalt i rotzon skall kontrolleras med fuktmätare. Trädsäckarna sätts runt trädstammen första säsongen. Andra säsongen sätts säckarna runt två av trädstöden, med säckarna vända in mot trädet. Trädpåsar tas in efter avslutad säsong. Första säsongen: Vattning av träd skall ske varje vecka from 15:april tom 15 augusti. Varannan vecka from 16 augusti tom 15 september. Andra säsongen: Vattning skall ske varannan vecka from 15 april tom 15 september. Naturligt gödelmedel skall tillföras i bevattningssäckarna varannan vecka from 15 april tom 15 juli. För parkträd ska 100 mm tjockt lager välbrunnen kogödsel läggas ut på våren i samband med vårstädning. Läggs ut i det öppna ögat runt trädet. Lägg ej direkt mot stam. DHB. 313 Skötsel av buskar mm under garantitiden Ogräsrensning av buskage: När: Förutom vår och höststädning/renhållning ska buskagen ogräsrensas ytterligare 3 gånger varav en gång i maj, en gång en juni och en gång i augusti. Ytterligare ogräsrensningar kan avropas till fasta á-priser om beställaren så önskar. Hur: Planteringsytorna skall efter varje rensningstillfälle vara helt fria från synligt ogräs. Utförs som manuell ogräsrensning, inklusive rensning av ogräs vid eventuellt kantstöd. Rensningen utförs med skyffeljärn eller kultivatorhacka. Jordytan skyfflas till ett djup av minst 3cm. Flerårigt ogräs 20

21 (rotogräs) och slyplantor skall avlägsnas med hela rotsystemet. Inne vid stammar och i rabatter rensas ogräset alltid för hand. Ihopsamling och borttransport ingår. Eventuell beskärning av buskage utförs av fackman, i samråd med beställare. DHB. 314 Skötsel av häck under garantitiden Det är viktigt att växtkvaliteten bibehålls så att häcken får ett likartat utseende i hela dess längd. Ogräs eller slyplantor får inte förekomma som förfular eller konkurrerar med häcken. Ogräsrensning av häck: När: Förutom vår och höststädning/renhållning ska häckarna ogräsrensas ytterligare 3 gånger varav en gång i maj, en gång en juni och en gång i augusti. Ytterligare ogräsrensningar kan avropas till fasta á-priser om beställaren så önskar. Hur: Planteringsytorna skall efter varje rensningstillfälle vara helt fria från synligt ogräs. Utförs som manuell ogräsrensning, inklusive rensning av ogräs vid eventuellt kantstöd. Rensningen utförs med skyffeljärn eller kultivatorhacka. Jordytan skyfflas till ett djup av minst 3cm. Flerårigt ogräs (rotogräs) och slyplantor skall avlägsnas med hela rotsystemet. Inne vid stammar och i rabatter rensas ogräset alltid för hand. Ihopsamling och borttransport ingår. Klipping av häck: När: Häckarna ska om full höjd och bredd uppnåtts, klippas 2 gånger per säsong. Den första klippningen ska påbörjas första veckan i juni och avslutas under den sista veckan i juni. Den andra klippningen ska påbörjas första veckan i augusti och avslutas under den sista veckan i augusti. Hur: Häckar under uppväxt klipps med lutande häcksidor. Lutningen skall vara mellan 1:10 och 1:20 eller enligt beställarens särskilda anvisningar i det enskilda fallet. DHB. 32 Skötsel av gräsyta under garantitiden Gräsklippning: När: Gräsytor klipps 14 gånger varje år med start första veckan i maj. Gräset ska klippas 3 gånger i maj, 2 gånger i juni, 2 gånger i juli, 3 gånger i augusti, 2 gånger i september och 2 gång i oktober. Vid behov kan beställaren beställa ytterligare klippningar. Hur: Gräsytorna klipps i första hand med mulchande aggregat så att näringen går tillbaka till gräset. Gräsklipp får inte ligga kvar i strängar och högar. Gräsklipp får ej förekomma på hårdgjorda ytor efter klippningen. Vid sluttande eller ojämna gräsytor ska åkgräsklippare undvikas om klippningen blir ojämn eller om skador på grässvålen kan uppstå. I dessa fall ska i första hand handgräsklippare användas och i andra hand trimmer. 21

22 Putsning: När: Putsning med trimmer ska göras efter varannan gång, med början vid första klippningen. Putsning görs alltid i direkt anslutning till klippning. Hur: Putsning med maskin runt husgrund, markutrustning, naturstenar, staket, stolpar och dyl. samt längs kanter och slänter där gräsklippare ej kommer fram. Runt träd måste putsning ske med stor försiktighet så att ringbarkning inte uppstår. Gräsytan vattnas 4 ggr/säsong, 1 gång i maj, 1 gång i juni och två gånger i juli. Avsämning för eventuell justering av bevattningsfrekvensken skall ske med beställaren utifrån aktuell väderlek. Eventuell gödsling av gräsytan skall säsong två utföras med naturligt gödselmedel, peleterat hönsgödsel 1-2 ggr/ säsong efter utförd näringsanalys. Utförs i samråd med beställaren. EBB.1 EBE.121 Form Betonggjutning kategori A vid förbättring och reparation av bro 22

23 P PBB ANLÄGGNING, LEDNINGAR MMI RÖRLEDNINGAR ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I LEDNINGSGRAV Tryckledningar Tryckledningar ska vara av PE i tryckklass PN16. Rör och rördelar för dricksvatten ska uppfylla krav enligt SS-EN och vara märkta med INSTA-CERT symbol ( ett rör i handen ) Rör och rördelar för tryckavloppslednings ska uppfylla krav enligt SS-EN eller SS-EN12201 och vara märkta med INSTA-CERT. Vattenledningar ska vara blåstripade och spillvattenledningar röd- eller brunstripade. Rördelar ska vara i lägst samma trycklass som ledning. Rör och rördelar sammanfogas genom svetsning. Svetsarbete ska utföras av licenssvetsare. Allt svetsarbete utförs enligt tillverkarens anvisningar. Sammanfogning av tryckledning: Servisledningar; typ PRK eller Isiflo/klämkoppling Befintliga gjutjärnsledningar/pe-ledningar; VATEK, eller likvärdig PE- PE; Svetsmuff Lednings ändpunkt skall förses med tätslutande ändförslutning Självfallsledningar Ska vara av PP. Rören kan vara släta eller räfflade (exempelvis Pragma) Anslutningar ska göras med grenrör och med 45 graders med strömningsriktningen anslutningspunkt. Ledning av PP-rör inklusive rördelar ska uppfylla krav enligt SS-EN och vara märkta med INSTA-CERT. Rör ska vara av styvhetsklass minst SN 8. Rördelar ska vara av samma styvhetsklass som rören. Ledning av PVC rör inklusive rördelar ska uppfylla krav enligt SS-EN och vara märkta med INSTA-CERT. Rör ska vara av styvhetsklass minst SN8. Fogning ska ske med gummiring som är godkänd av rörtillverkaren och anpassad för den levererade rörtypen. Gummiring ska uppfylla krav enligt SS- EN Övergång dimensioner. nya material vid instoppning av ledning i bef ska dimensionen vara större. 23

24 PBC PCE PCF RÖRLEDNINGAR I SKYDDSLEDNING Ledningar under spårväg och huvudleder ska förläggas i skyddsrör. Inspektionsbrunn ska placeras i vardera ände på skyddsledningen. INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING För kontroller och provning av rörledning ska hänvisning ske till: VAV P78 Anvisningar för täthetsprovning av tryckledningar tillverkade av polyolefiner., VAV P91 Anvisningar för provning i fält av allmänna avloppsledningar för självfall. och VAV P92 Anvisningar för projektering och utförande av markförlagda självfallsledningar av plast. RENGÖRING ELLER RENSNING AV HINDER E D I RÖRLEDNINGAR I ANLÄGGNING Innan vattenledningssystem definitivt kopplas in till kommunens nät skall ledningen ligga på spolning i minst ett dygn varefter ett bakteriologiskt och kemiskt godkänt vattenprov från det anslutande vattenledningssystemet redovisas. Vattenprovet ska tas enligt Livsmedelsverkets drickvattenföreskrift (SLVFS 2001:30) (Livsmedelsverket 2001), som går att hitta på Livsmedelsverkets hemsida Provet skall analyseras hos ackrediterat laboratorium. PD BRUNNAR O D I MARK NB, Nedstigningsbrunn; betong eller plast typ Wavin Tegra 1000, eller likv, i dimension 1000 TB, Tillsynsbrunn; PP i dimension 400 RDB, Rensbrunn; PP dimension 200 Utförs med prefabricerad bottendel DB och RB, (Dagvattenbrunn eller Rännstensbrunn); PP dimension 400 med sandfång och vattenlås. Anslutes till huvudledning med ledning dim 160. Betäckningar skall vara justerbara. PDB.1 PDF.2 Nedstigningsbrunn på avloppsledning På huvudvägnätet ska nedstigningsbrunnarna vara låsningsbara Oljeavskiljare Kopplas till dagvatten. I förbindelsepunkten till kommunalt avloppsnät får halten av mineralolja inte överskrida 50 mg/l. Beträffande dimensionering, se VAV:s VA-Forsk Rapport nr , "Avskiljare för lätta vätskor och fett". För att förhindra utsläpp av olja mm skall oljeavskiljare installeras i utrymmen 24

25 som används eller kan komma att användas till större garage, verkstads, tvätthall, lager eller liknande. Avskiljaren skall vara dimensionerad enligt SS- EN och konstruerad enligt pren Samråd skall ske med Miljöoch hälsoskyddskontoret. Efter installationen skall tömning och underhåll av avskiljaren ske så ofta som erfordras för att en fullgod funktion erhålles. Besiktning, tömning och underhåll bekostas av anläggningens ägare. Fastighetsägaren skall till Miljö- och hälsoskyddskontoret översända kopia på tömningsavtal med auktoriserad entreprenör. PEB.111 Avstängningsanordning på vattenledning Mjuktätande kilslidsventil med dragsäker koppling typ Hawle eller ESKO. PEB.4 Brandpost i mark Brand- och spolposter ska vara självdränerande samt erhålla minst samma trycklass som ledningen. Utloppskoppling typ A. Spolposter skall alltid förses med återströmningsskydd av minst klass 4. Thisab s brandposttrumma komplett med brandpost BP 1990 T och dränventil. Brandposten skall vara försedd med utloppskoppling typ A RSK Utloppskopplingen skall skyddas med plastlock RSK (med lina). PFB PUMPANORDNINGAR I VA-ANLÄGGNING Invändigt rörmaterial ska vara av rostfritt material. Kopplingar i sumpbrunnen/ och anslutning till/ ska vara med flänsar. Tryckklass PN10. Anläggningen ska vara förberedd för att kunna kommunicera med Lidingö stads överordnade system. 25

26 Y YBC.311 MÄRKNING, PROVNING, DOKUMENTATION MM Tryck- och täthetskontroll av vattenledning Tryckrörsledning skall uppfylla täthetskrav och täthetsprovas enligt VAV P78 eller efter särskild överenskommelse med beställaren. Provningssträckan längd, för provning vid ett och samma tillfälle, skall vara högst 300 meter. Rördelar och ändpunkter skall vara förankrade vid provning. Provtryckning på vattenledning görs på samtliga ledningssträckor och utförs innan ledningar renspolas/desinficeras. YBC.3412 Täthetskontroll av självfallsledning Täthetsprovning av avloppsledning (Avser självfallsledningar.) Samtliga ledningar, oavsett dimension skall uppfylla täthetskrav och täthetsprovas enligt Svenskt Vattens Publikation P91 Anvisningar för provning i fält av avloppsledningar för självfall. För godkänd ledning krävs att toleransklass A uppfylls. Avloppsledningar täthetsprovas enligt VAV P91. Sid 29: Toleransklass A innebär att beställaren bedömer Godkänt utförande, ingen åtgärd. YCE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Relationshandlingar ska upprättas och senast 14 arbetsdagar före slutbesiktning överlämnas fullt färdiga till beställaren. Relationshandlingar ska godkännas av beställaren innan slutbesiktningen utförs. Inmätning Samtliga objekt inom entreprenadområdet skall koordinatsättas med x- y och z-koordinater. Inmätning skall ske med terrester mätning (GNSS med NRTK alternativt totalstation) eller höjdavvägning. Inmätta objekt ska redovisas i lager enligt Lidingö stads kodlista eller enligt beställarens anvisningar. Handlingarna ska vara märkt RELATIONSHANDLING samt levereras i digitalt format enligt nedanstående krav. Generella krav på inmätning för relationshandlingar Inmätning ska utföras enligt SIS/TK 178. Samtliga relationshandlingar skall levereraas i koordinatsystemet SWEREF med höjder i RH All måttsättning skall anges i meter med två decimaler. Största tillåtna medelfel i plan och höjd är 50 millimeter om inget 26

27 annat anges. Inmätning ska ske av såväl alla nya anläggningar som befintliga anläggningar som har direkt samband med nya anläggningar. Objekt som påträffas men som saknas i Lidingö stads kodlista ska namnges och beskrivas i relationshandlingarna. Linjära objekt så som kantsten och vägmitt levereras som linjer. Objekt som är slutna i verkligheten så som refuger, trappor och kantstenen i rondellmitt levereras som slutna polygoner. Kantstenar skall redovisas med z-värdet för överkant. Visningshöjd på kantstödet skall framgå som attribut (med visningshöjd avses den synliga delen av kantstödet mellan kantstödets övre kant och vägbeläggningen). Belysningskablar skall mätas in innan kabelgraven läggs igen. Särskilda krav på inmätning av VA-anordningar Största tillåtna medelfel i höjd är 25 millimeter för VA-ledningar. Alla attribut som material, dimension, tryckklass, ska framgå. Se stadens standardritning (.topx-filen) eller leveransformuläret (.xlsxfilen). Samtliga brunnar, ventiler, brandposter samt bryt- och ändpunkter på ledningar skall koordinatbestämmas. Även dimensionsbyten, materialbyten, svetsskarvar och skarvar på frostskyddsledningar ska koordinatsättas. I brunnar skall samtliga anslutande ledningar redovisas med koordinater i x, y och z. Höjdmätning av ledningar; för självfallsledningar anges höjden i vattengång och för trycksatta ledningar anges höjden på rörets överkant. Nya objekt, borttagna objekt samt ledningar etc tagna ur drift (proppade) redovisas i separata lager enligt stadens kodlista och systemfiler. Ledningar för spill- och dagvatten skall ritas i flödesriktning med hjälp av FPID och TPID. På linjeobjekt, t ex ledningar skall det framgå SDR klass, typ, dimension, material. Privata ledningar skall redovisas med en annan färg och med texten PRIVAT. Leverans Relationshandlingar ska levereras som topx-fil med tillhörande attribut för respektive objekt, eller i dwg/dxf-format med attributdatan i ett särskilt leveransformulär för VA i Excel-format samt i pdf-format. Lidingö stad tillhandahåller systemfiler (kodlista, symboler, linjetyper och 27

28 attribut), standardritning för TopoCad och AutoCad samt leveransformulär för VA i Excelformat som ska användas. Kontakta tekniska förvaltningens GIS-ingenjör för aktuella filer. Staden tillhandahåller även underlag med höjdfixar och polygonpunkter, kontakta Kart- och Mätsamordnare på Miljö- och stadsbyggnadskontoret för detta. Det ska framgå av handling vem som har genomfört mätningen, vilken metod som har använts och vilken noggrannhet som har uppnåtts. Om det skiljer sig åt ska dessa uppgifter redovisas på respektive lager/objekt. Samtliga filer skall namnsättas med Projektnamn, Relationsritning, år, samt koordinatsystem för plan och höjd, se exempel här nedan. Bygget_ Relationshandling_2015_ SWEREF _RH2000 YCH.15 Driftinstruktioner för pumpanordning i anläggning Gäller för LPS-anläggningar och pumpstationer. Drift- och skötselinstruktioner för systemets samtliga anläggningsobjekt ska finnas och vara skrivna på svenska. Andra handlingar som produkt- och leveransförteckningar med tillhörande produktblad och garantier ska kunna redovisas. 28

29 Principlösningar Gata och trafik För nedanstående principlösningar markerade med * finns framtagna typritningar. Dessa typritningar finns i dwg, jpg och pdf för att kunna användas vid projektering. Utformning av gcväg På huvudcykelstråk eftersträvas en bredd på 4,4 m (cykelbana 2,5 m + gångbana 1,8 m), separering med heldragen linje 0,1 m. Vid nybyggnad görs undantag från redovisade mått endast i undantagsfall. Vid ombyggnation i befintligt nät görs en bedömning om det är rimligt med hänsyn till övriga anspråk på platsen. Utformning av gcväg På lokala cykelstråk eftersträvas en bredd på 2,5-3,5 m (cykelbana 1,5 m + gångbana 1 m, cykelbana 2m + 1,5 m gångbana). Separering med heldragen linje 0,1 m vid bredder över 3 m. Vid nybyggnad görs undantag från redovisade mått endast i undantagsfall. Vid ombyggnation i befintligt nät görs en bedömning om det är rimligt med hänsyn till övriga anspråk på platsen. Principer i Lidingö stads gällande Trafikplan ska följas. *Övergångsställen Övergångsställen utformas enligt Stockholmsmodellen(se principeskisser för övergångsställen) i stadsdelscentrum utpekade i Trafikplan och på de platser där oskyddade trafikanter korsar huvudgatunätet för bil. *Gupp *Upphöjt övergångsställe se principskiss Guppet kan utföras av prefabricerade betongelement och asfaltramper. Utläggningen och fastsättningen av betongelementen ska utföras med limning och spikning. Guppet kan även utföras helt i asfalt, men måste då läggas med hjälp av mall för att rätt form och höjd ska erhållas. - se principskiss Busshållplatser Gatuklasser Kabel / Skåp Enligt Trafikförvaltningens RiBuss08 Se gällande Trafikplan för Lidingö stad. Skåptyp för belysningscentral skall normalt vara ENSTO E-GBK63.06, eller likvärdigt. Huvudledning skall normalt vara N1XE-U 4G10 (Gul), gruppledning FQQ 3G1,5 (svart). Skarv skall vara av typ krymp. 29

30 30

31 31

32 32

33 33

34 Principlösningar Park och natur Hänvisningar För utförande av växtbäddar för träd hänvisas till Trädhandbok för Uppsala kommun För projektering av stenarbeten hänvisas till En handbok om natursten av Sveriges Stenindustriförbund. För nedanstående principlösningar markerade med * finns framtagna typritningar. Dessa typritningar finns i dwg, jpg och pdf för att kunna användas vid projektering. Principlösningar *Sittplats vid parkväg, med parksoffa *Sittplats vid parkväg, sittplats med bord *Refug mellan körbana och gc-väg, med trädplantering *Refug med busk- alt perennplantering *Parkväg invid befintligt träd, innanför kronans dropplinje *Parkväg invid befintligt träd, utanför kronans dropplinje *Trädinbrädning diameter cm *Trädinbrädning diameter cm *Släntstabilisering Plantering av växter Avgränsning av buskar med invasiva rotsystem Beskrivning Denna princip skall användas i det fall parksoffor ska placeras invid parkväg. Denna princip skall användas i det fall parksoffor och bord skall placeras invid parkväg. I det fall alléträd ska planteras i refug mellan gång-cykelväg och körbana, skall denna princip användas. I det fall refug i vägmiljö skall anläggas skall projektering utföras enligt denna princip. I det fall parkväg skall anläggas invid befintligt träd innanför kronanas dropplinje skall denna princip användas. I det fall parkväg skall anläggas utanför kronans dropplinje skall denna princip användas. För träd med diameter mellan cm skall denna princip användas. För träd med diameter över 40 cm skall denna princip användas. Vid slänter skall denna princip användas för grässådd alternativt plantering. I områden med högt slitage skall tätare c-c avstånd av sådana perenner som kan förtätas, användas. I finparksmiljö och platser med högt slitage skall i första hand stora kvaliteter av buskar, träd och perenner användas. När man utför arbeten vid befintliga växtytor eller skall anlägga nya: där invasiva buskar redan växer eller där sådan buske (syren, 34
