NYHET. Extra funktioner, snabbare testning och robustare än någonsin. Fluke 1650 serien multifunktionstestare som testar mot ELSÄK-FS 2008:1

Transkript

1 Extra funktioner, snabbare testning och robustare än någonsin NYHET Jordfelsbrytare Typ B kompatibel Fluke 1650 serien multifunktionstestare som testar mot ELSÄK-FS 2008:1 Snabb looptest på halva ordinarie tiden Lätt Väger mindre än 1.3 kg Robust klarar ett fall från 1 m Fluke. Keeping your world up and running.

2 Säkrare och enklare installationstest Den nya 1650-serien bygger vidare på den tidigare 1650-seriens robusta rykte, men den har omformats för att uppfylla behoven av mer produktiva testverktyg. Snabbare Två mätningar på samma gång och en dubbel skärm. PEFC/PSC och slingimpedans mäts och visas parallellt, sparar mer än 50 % av mättiden jämfört med andra slingtestinstrument Ytterligare nytt starkströms slingläge. Snabbare mätningar jämfört med slingtester med icke-tripläge för jordfelsbrytare Unik nolladapter för snabb, helt pålitlig och exakt testledning och nätkabel kompensation. Snabb spänningsmätning mellan L-N, L-PE och N-PE med hjälp av nätkabeln. Inget behov av att växla mätkontakter. Enkel Vridbar väljarratt visar tydligt vald funktion, alla funktioner på en plats och inga komplexa flernivåmenyer. Stor bakgrundsbelyst skärm, tydliga symboler med exeptionellt bred tittvinkel för enkel och säker avläsning FUNGERAR/FUNGERAR INTE-indikering av RCDtestresultat, Variabelt jordfelsbrytare-strömstyrkeläge för anpassade inställningar Sling & Linje resistans-mω Testar glättade dc känsliga jordfelsbrytare (Type B Utökat minne Säkrare Jordspänningspekdynan Earth Volts Touchpad mäter förhöjd jordspänning > 50 V, vilken indikerar potentiellt farliga situationer Standardutrustad med SureGrip TM testsladdar och klämmor som ger användaren ett komfortablare och pålitligare grepp. Tålig& lätt Tål ett fall på 1 meter Kompakt och lätt (mindre än 1,3 kg med stoppad halsrem för att frigöra händerna för att utföra tester en hel dag Testarna i 1650-serien kontrollerar säkerheten i elinstallationer i privata, kommersiella och industriella applikationer. De kan säkerställa att de fasta inkopplingarna är säkra och korrekt installerade och uppfyller kraven i anslutningsbestämmelserna IEC 60364, HD384 och alla viktiga nationella normer: ELSÄK-FS 2008:1. TP165X Liten prob med testknapp gör det möjligt att hålla ögonen på panelen vid test på svåråtkomliga platser. Den här fjärrproben drivs av testinstrumentet, vilket gör att den alltid kan användas (inga ytterligare batterier krävs.

3 Fluke 1650 serien Enkla symboler Dubbel display med bakgrundsbelysning Spänning och frekvens Isolationsresistans Kontinuitet Loopimpedans Läge för ingen utlösning av jordfelsbrytare Loopimpedans Snabbt starkströmsläge Jordfelsbrytares utlösningstid Jordfelsbrytares utlösningsström Jordresistans (modellerna 1653B & 1654B Fasföljd Nolladapter ELSÄK-FS 2008:1 Ger snabb, tillförlitlig och noggrann kompensering för testsladdar och nätkablar. Den här adaptern kan användas med alla typer av kontakter, samt tillbehör som prober, krokodilklämmor etc. Komplett paket Alla 1650-modeller är utrustade med löstagbara 4 mm sladdar som kan bytas ut om de skadas eller förloras. En robust väska skyddar instrumentet vid krävande förhållanden på fältet. For more Mer information, visit hittar us at du på

4 Investera i det rätta verktyget Välj den som passar bäst av testare 1654B Den kompletta testaren för avancerade användare Det här är instrumentet som har allt, med andra ord: Den är komplett. Från alla testfunktioner du behöver till inbyggt minne för dokumentation av resultat. Det här gör den till den kompletta lösningen för professionella användare, speciellt entreprenörer och alla som vill ha det bästa verktyg som finns och alltid förstår (eller vet hur man använder det.

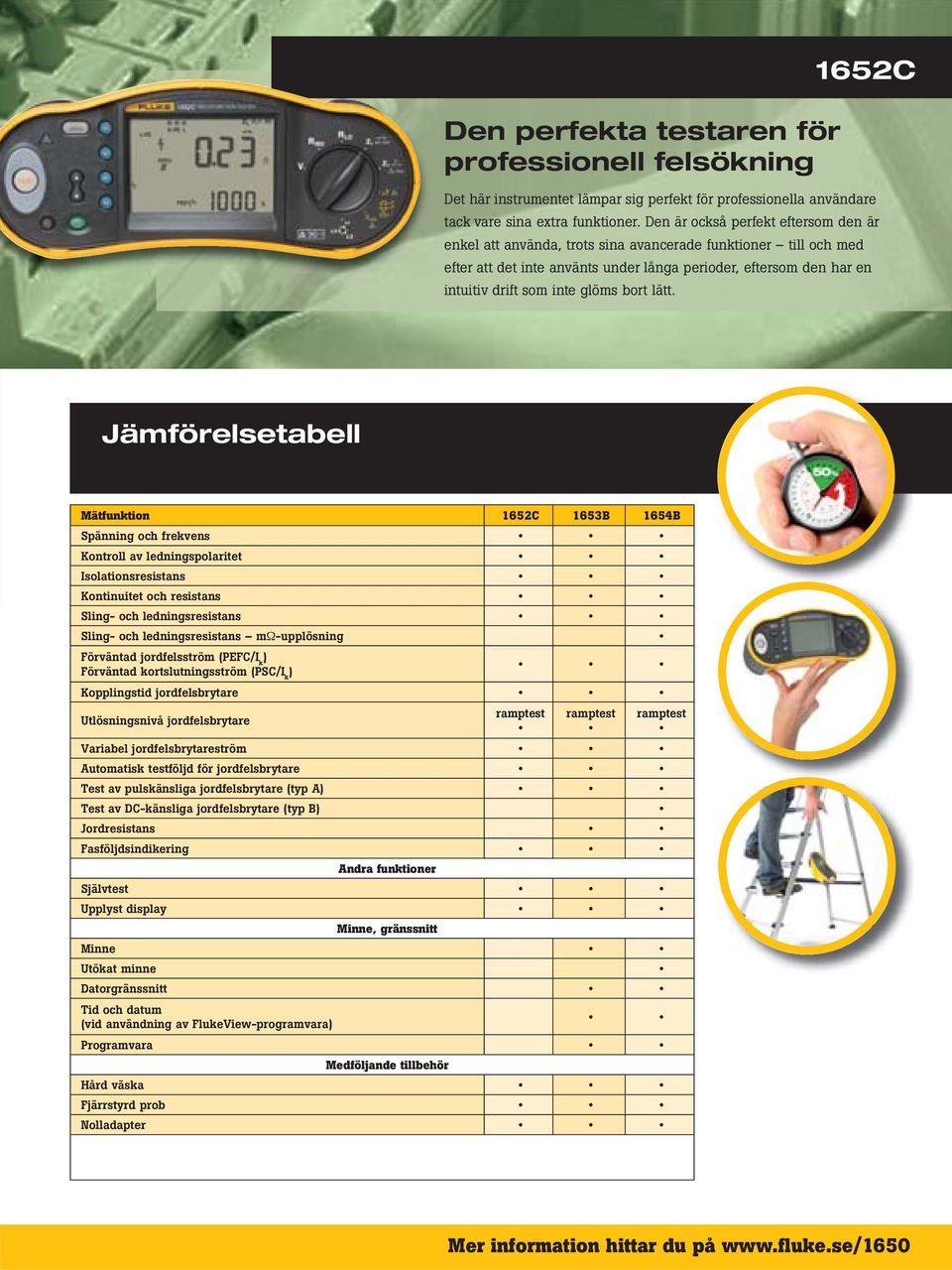

5 Den perfekta testaren för professionell felsökning 1652C Det här instrumentet lämpar sig perfekt för professionella användare tack vare sina extra funktioner. Den är också perfekt eftersom den är enkel att använda, trots sina avancerade funktioner till och med efter att det inte använts under långa perioder, eftersom den har en intuitiv drift som inte glöms bort lätt. Jämförelsetabell Mätfunktion 1652C 1653B 1654B Spänning och frekvens Kontroll av ledningspolaritet Isolationsresistans Kontinuitet och resistans Sling- och ledningsresistans Sling- och ledningsresistans mω-upplösning Förväntad jordfelsström (PEFC/I k Förväntad kortslutningsström (PSC/I k Kopplingstid jordfelsbrytare Utlösningsnivå jordfelsbrytare ramptest ramptest ramptest Variabel jordfelsbrytareström Automatisk testföljd för jordfelsbrytare Test av pulskänsliga jordfelsbrytare (typ A Test av DC-känsliga jordfelsbrytare (typ B Jordresistans Fasföljdsindikering Andra funktioner Självtest Upplyst display Minne, gränssnitt Minne Utökat minne Datorgränssnitt Tid och datum (vid användning av FlukeView-programvara Programvara Medföljande tillbehör Hård väska Fjärrstyrd prob Nolladapter

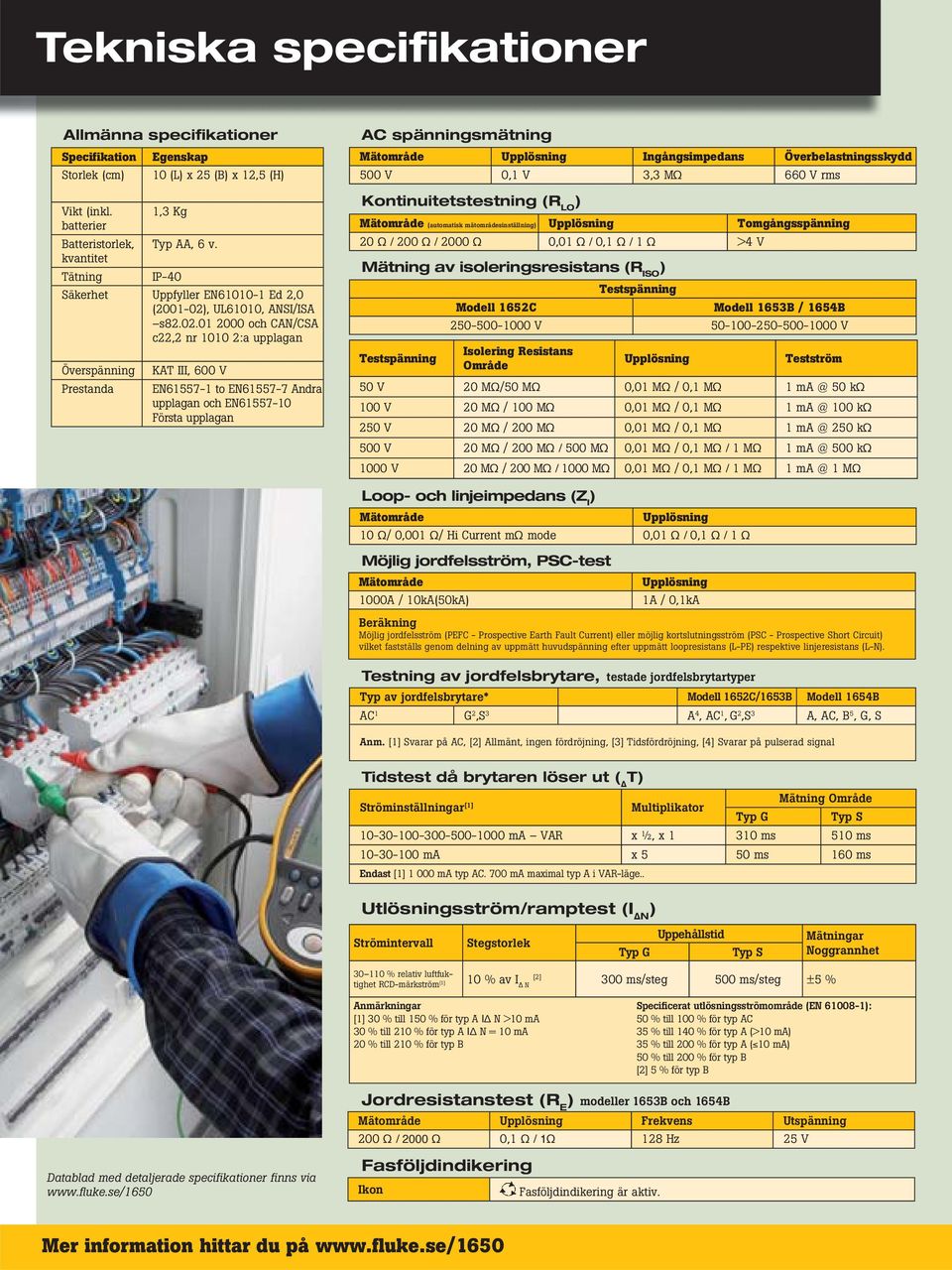

6 Tekniska specifikationer Allmänna specifikationer Specifikation Egenskap Storlek (cm 10 (L x 25 (B x 12,5 (H Vikt (inkl. 1,3 Kg batterier Batteristorlek, Typ AA, 6 v. kvantitet Tätning IP-40 Säkerhet Uppfyller EN Ed 2,0 ( , UL61010, ANSI/ISA s och CAN/CSA c22,2 nr :a upplagan Överspänning KAT III, 600 V Prestanda EN to EN Andra upplagan och EN Första upplagan AC spänningsmätning Mätområde Upplösning Ingångsimpedans Överbelastningsskydd 500 V 0,1 V 3,3 MΩ 660 V rms Kontinuitetstestning (R LO Mätområde (automatisk mätområdesinställning Upplösning Tomgångsspänning 20 Ω / 200 Ω / 2000 Ω 0,01 Ω / 0,1 Ω / 1 Ω >4 V Mätning av isoleringsresistans (R ISO Testspänning Modell 1652C Modell 1653B / 1654B V V Testspänning Isolering Resistans Område Upplösning Testström 50 V 20 MΩ/50 MΩ 0,01 MΩ / 0,1 MΩ 1 50 kω 100 V 20 MΩ / 100 MΩ 0,01 MΩ / 0,1 MΩ kω 250 V 20 MΩ / 200 MΩ 0,01 MΩ / 0,1 MΩ kω 500 V 20 MΩ / 200 MΩ / 500 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ kω 1000 V 20 MΩ / 200 MΩ / 1000 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 1 1 MΩ Loop- och linjeimpedans (Z I Mätområde Upplösning 10 Ω/ 0,001 Ω/ Hi Current mω mode 0,01 Ω / 0,1 Ω / 1 Ω Möjlig jordfelsström, PSC-test Mätområde Upplösning 1000A / 10kA(50kA 1A / 0,1kA Beräkning Möjlig jordfelsström (PEFC - Prospective Earth Fault Current eller möjlig kortslutningsström (PSC - Prospective Short Circuit vilket fastställs genom delning av uppmätt huvudspänning efter uppmätt loopresistans (L-PE respektive linjeresistans (L-N. Testning av jordfelsbrytare, testade jordfelsbrytartyper Typ av jordfelsbrytare* Modell 1652C/1653B Modell 1654B AC 1 G 2,S 3 A 4, AC 1, G 2,S 3 A, AC, B 5, G, S Anm. [1] Svarar på AC, [2] Allmänt, ingen fördröjning, [3] Tidsfördröjning, [4] Svarar på pulserad signal Tidstest då brytaren löser ut ( Δ T Ströminställningar [1] Multiplikator Mätning Område Typ G Typ S ma VAR x ½, x ms 510 ms ma x 5 50 ms 160 ms Endast [1] ma typ AC. 700 ma maximal typ A i VAR-läge.. Utlösningsström/ramptest (I ΔN Strömintervall Stegstorlek Typ G Uppehållstid Typ S Mätningar Noggrannhet % relativ luftfuktighet RCD-märkström [1] 10 % av I N [2] 300 ms/steg 500 ms/steg ±5 % Anmärkningar [1] 30 % till 150 % för typ A IΔ N >10 ma 30 % till 210 % för typ A IΔ N = 10 ma 20 % till 210 % för typ B Specificerat utlösningsströmområde (EN : 50 % till 100 % för typ AC 35 % till 140 % för typ A (>10 ma 35 % till 200 % för typ A ( 10 ma 50 % till 200 % för typ B [2] 5 % för typ B Jordresistanstest (R E modeller 1653B och 1654B Mätområde Upplösning Frekvens Utspänning 200 Ω / 2000 Ω 0,1 Ω / 1Ω 128 Hz 25 V Datablad med detaljerade specifikationer finns via Fasföljdindikering Ikon Fasföljdindikering är aktiv.

7 De rätta tillbehören för dina Flukeverktyg DMS 0100/INST programvara för Fluke 1653B & 1654B Fluke DMS (Data Management Software är ett effektivt program för administration och rapportering av installationstester. Tydlig och logisk hierarki Katalogstruktur, enkel att hantera (kund, plats, avdelning, UUT, test, visas alltid Överföring av mätdata från testinstrument till PC Utskrift av testrapporter Rapportstöd för Storbritannien, Österrike, Tyskland, Schweiz, Nederländerna DMS 0702/PAT programvara för den bärbara apparatprovaren Fluke 6500 Rapportstöd för Storbritannien, Österrike, Tyskland, Nederländerna DMS COMPL PROF programvara för Fluke 1653B, 1654B och Fluke 6500 Rapportstöd för Storbritannien, Österrike, Tyskland, Schweiz, Nederländerna Programvaran FVF-SC2 ViewForms Utöka styrkan hos världens mest robusta, exakta handhållna testverktyg med hjälp av programvaran för dokumentation FlukeView Forms. Som svar på de ökande kraven på rapportering och dokumentation presenterar Fluke sin programvara för dokumentation - FlukeView Forms. FlukeView Forms utökar styrkan hos ditt Fluke-verktyg genom att ge dig möjlighet att dokumentera, lagra och analysera enskilda avläsningar eller serier av mätresultat och sedan konvertera dem till professionellt utformade dokument. ES165X jordspett, set TP165X prob med testknapp TLK290 paket med prober för olika uttagsstorlekar Jordspett testset för Fluke 1653B & 1654B, innehåller: Jordprober Testanslutningssladdar och krokodilklämmor Specialtillverkad väska Nolladapter För enkel testledningskompensation (loop och kontinuitet Tunn prob med testknappar gör att du kan titta på panelen när du testar svåråtkomliga platser. Nätsladd MTC1363 Nätsladd, brittiskt uttag MTC77 Nätsladd, Schuko-uttag I paketet ingår tre prober som passar i olika uttag och en stor krokodilklämma Paket med testprober för användning på motor- och trefasuttag Proberna har flexibla testpunkter med säker anslutning till uttag på mellan 4 och 8 mm För användning med 4 mm skyddade testkablar, t.ex. Fluke TL224 Säker kontakt i exempelvis CEE 16 Aoch CEE 32 A-kontakter CAT III V/CAT IV 600 V, 8 A

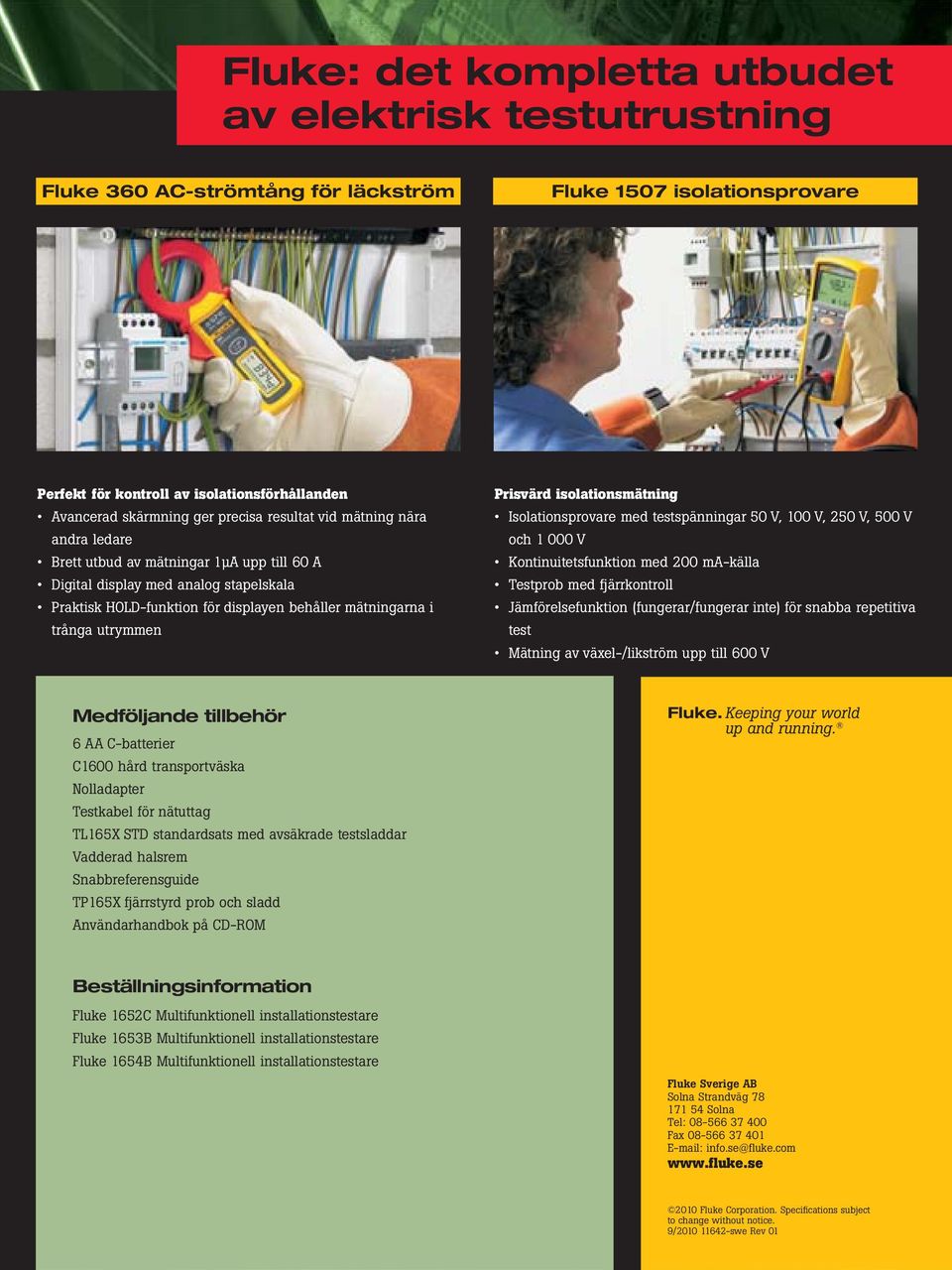

8 Fluke: det kompletta utbudet av elektrisk testutrustning Fluke 360 AC-strömtång för läckström Fluke 1507 isolationsprovare Perfekt för kontroll av isolationsförhållanden Avancerad skärmning ger precisa resultat vid mätning nära andra ledare Brett utbud av mätningar 1μA upp till 60 A Digital display med analog stapelskala Praktisk HOLD-funktion för displayen behåller mätningarna i trånga utrymmen Prisvärd isolationsmätning Isolationsprovare med testspänningar 50 V, 100 V, 250 V, 500 V och V Kontinuitetsfunktion med 200 ma-källa Testprob med fjärrkontroll Jämförelsefunktion (fungerar/fungerar inte för snabba repetitiva test Mätning av växel-/likström upp till 600 V Medföljande tillbehör 6 AA C-batterier C1600 hård transportväska Nolladapter Testkabel för nätuttag TL165X STD standardsats med avsäkrade testsladdar Vadderad halsrem Snabbreferensguide TP165X fjärrstyrd prob och sladd Användarhandbok på CD-ROM Fluke. Keeping your world up and running. Beställningsinformation Fluke 1652C Multifunktionell installationstestare Fluke 1653B Multifunktionell installationstestare Fluke 1654B Multifunktionell installationstestare Fluke Sverige AB Solna Strandväg Solna Tel: Fax info.se@fluke.com Fluke Corporation. Specifications subject to change without notice. 9/ swe Rev 01
