1 Generalagent Sverige GigaOhm 5kV MI 3202 User Manual Version 1.1, Code No

2 Table of contents Standarder Instrumentbeskrivning Instrumenthölje Teckenruta Instrumentets framsida Anslutningar Tillbehör Mätsladdar Skärmade högspänningsmätspetsar och krokodilklämmor Guard testsladd med krokodilklämma VARNINGAR... 9 SYMBOLERS INNEBÖRD Slå på instrumentet Mätningar Generell info om DC högspänningsmätning Guard terminal Isolationsresistansmätning Spänningsmätning Underhåll Inspektion Montage och laddning av laddningsbara batterier Byte av batterier Rengöring Kalibrering Service Specifikationer (endast engelska) Measurements General specifications... 20

3 Standarder Instrument operation IEC / EN Electromagnetic compatibility (EMC) EN Class B Safety EN (instrument), EN (Tillbehör)

4 1 Instrumentbeskrivning 1.1 Instrumenthölje Instrumenthölje i tålig plast 1.2 Teckenruta Bakgrundsbelyst teckenruta se Fig.1 nedan. Förklaring: Fig. 1. Teckenruta 1...Indikator visar batteristatus. Blinkar när batterierna laddas Farlig spänning. Denna visas när farlig spänning över 70 V förekommer. 3...Analog skala. 4...Extra digital visning. 5...Extravisade enheter. 6...Analogvisad enhet. 7...Bar-graf. 8...Varning. Läs original manualen noggrant. 9...Rätt (bock) eller fel (kryss) Huvudmätvärdesenhet Huvudmätvärde Val av testspänning.

5 1.3 Instrumentets framsida Instrumentets framsida visas nedan. Förklaring: 1...Ω växlar till isolationsprov. 2...V växlar till spänningsmätning. 3...Bakgrundsljus på eller av. 4...Minskar testspänning 5...Ökar testspänning 6...START/STOPP-knapp. 7...AV/PÅ knapp för instrumentet. Fig. 2. Instrumentets framsida

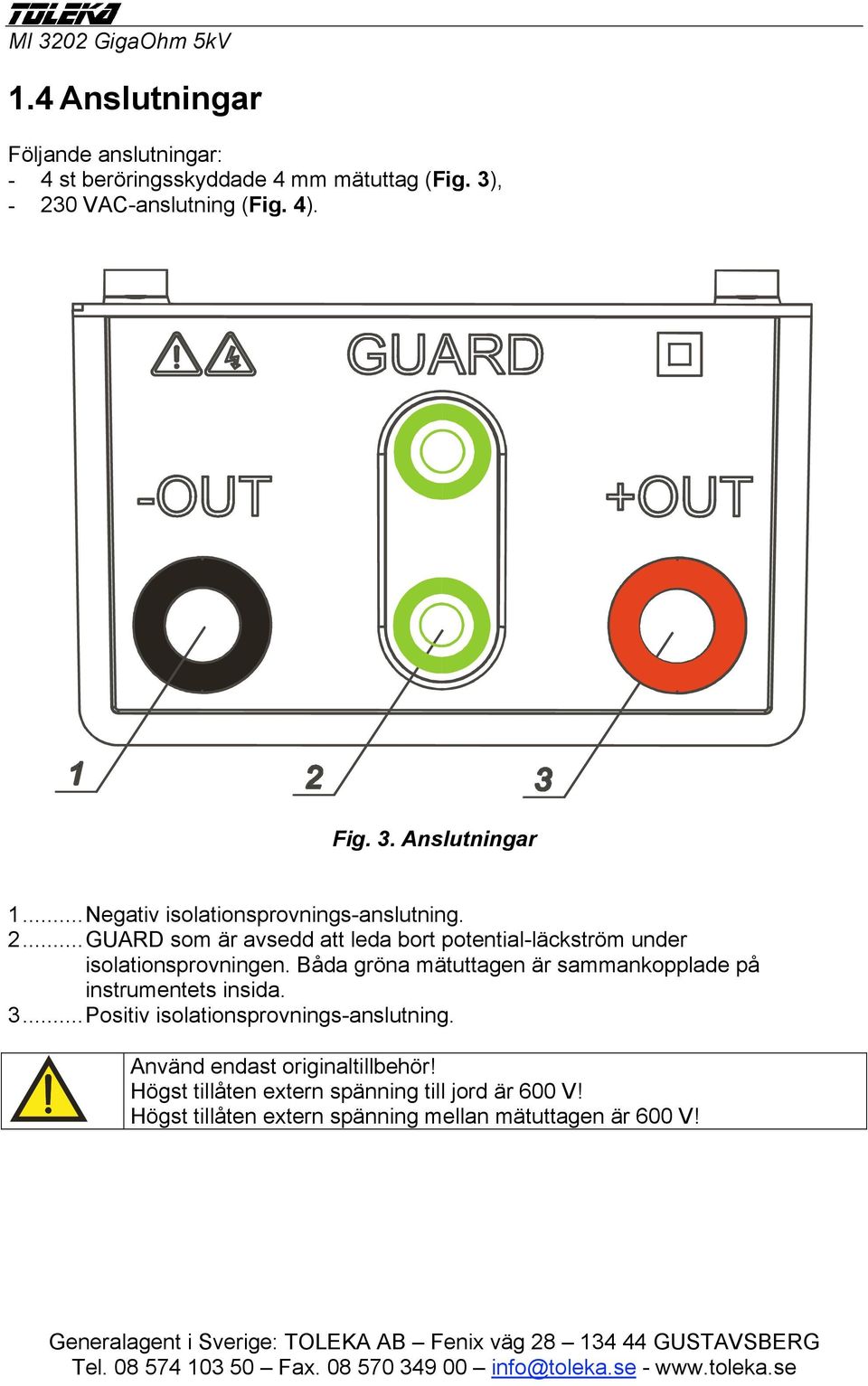

6 1.4 Anslutningar Följande anslutningar: - 4 st beröringsskyddade 4 mm mätuttag (Fig. 3), VAC-anslutning (Fig. 4). Fig. 3. Anslutningar 1...Negativ isolationsprovnings-anslutning. 2...GUARD som är avsedd att leda bort potential-läckström under isolationsprovningen. Båda gröna mätuttagen är sammankopplade på instrumentets insida. 3...Positiv isolationsprovnings-anslutning. Använd endast originaltillbehör! Högst tillåten extern spänning till jord är 600 V! Högst tillåten extern spänning mellan mätuttagen är 600 V!

7 Fig VAC-anslutning 1...Nätanslutnings uttag. Använd endast den medlevererade originalkabeln! 1.5 Tillbehör Standard mättilbehören samt extra tillbehör kan beställas ifrån generalagenten: TOLEKA AB på eller på Mätsladdar Standardlängd är 2 m andra längder (8 & 15) kan beställas som extra tillbehör. Alla mätsladdar är skärmade högspänningssladdar, som ger en högre noggrannhet och tålighet mot störningar som kan förekomma i industriell omgivning.

8 Skärmade högspänningsmätspetsar och krokodilklämmor. Observera: Dessa sladdar är designade för diagnostisk testning av isolation samt som handållna mätsladdar vid HV-isolationstest. Fig. 5 Isolationsspecifikationer: - Högspänningsmätsladdspropp 10 kvdc (basisolation). - Se Fig.5. - Högspänningsmätspetsar 10 kvdc (basisolation). - Högspänningskrokodilklämmor 10 kvdc (basisolation). - Se Fig.6. - Guard-mätsladdspropp (grön) 600 V CAT IV (berör-skydd) - Kabel (gul): 12 kv (skärmad). Se Fig.5. Fig Guard testsladd med krokodilklämma Isolationsspecifikationer: - Guard-mätsladd med 4 mm beröringsskyddad stiftpropp (grön): 600 V CAT IV. - Beröringsskyddad krokodilklämma (grön): 600 V CAT IV.

9 2 VARNINGAR För högsta person, instrument och allmän säkerhet vid mätning med Gigaohm 5 kv är det nödvändigt att beakta nedanstående varningar: SYMBOLERS INNEBÖRD Denna symbol betyder: Läs användarmanualen extra noggrant! Denna symbol betyder: Farlig spänning över 70 V kan förekomma mellan mätuttagen / mätsladdar! GENERELLA FÖRSIKTIGHETSÅTGÄRDER Om instrumentet används på annat sätt än som avses i denna manual så kan säkerhetsskyddet som instrumentet står för allvarligt påverkas! Använd ej instrumentet om synliga skador finns på instrument eller mättillbehör! Beakta alla generella säkerhetsaspekter för att undvika el-shock när du arbetar i en elinstallation! Service och kalibrering får i Sverige endast utföras av generalagenten TOLEKA AB eller av METREL! Endast el-utbildade personer får använda detta instrument. En segmenterad teckenruta (LCD) gör det lätt att avläsa ett mätresultat och jämföra detta med ett gränsvärde. Användningen är enkel och klar. En elutbildad person behöver ingen ytterliggare utbildning än att läsa och förstå denna användarmanual! BATTERIER Avlägsna alla mätsladdar, 230 V-anslutning samt stäng av instrumentet innan du öppnar batteriluckan! Farlig spänning kan förekomma! Använd endast NiMh laddningsbara batterier (IEC LR14)! EXTERNA SPÄNNINGAR Anslut inte instrumentet till annan nätspänning än den avsedda som står skriven på anslutningen till nätspänning. Instrumentet kan i så fall skadas. Anslut inte mätsladdsanslutningarna till en extern spänning som överstiger 600 V AC/DC

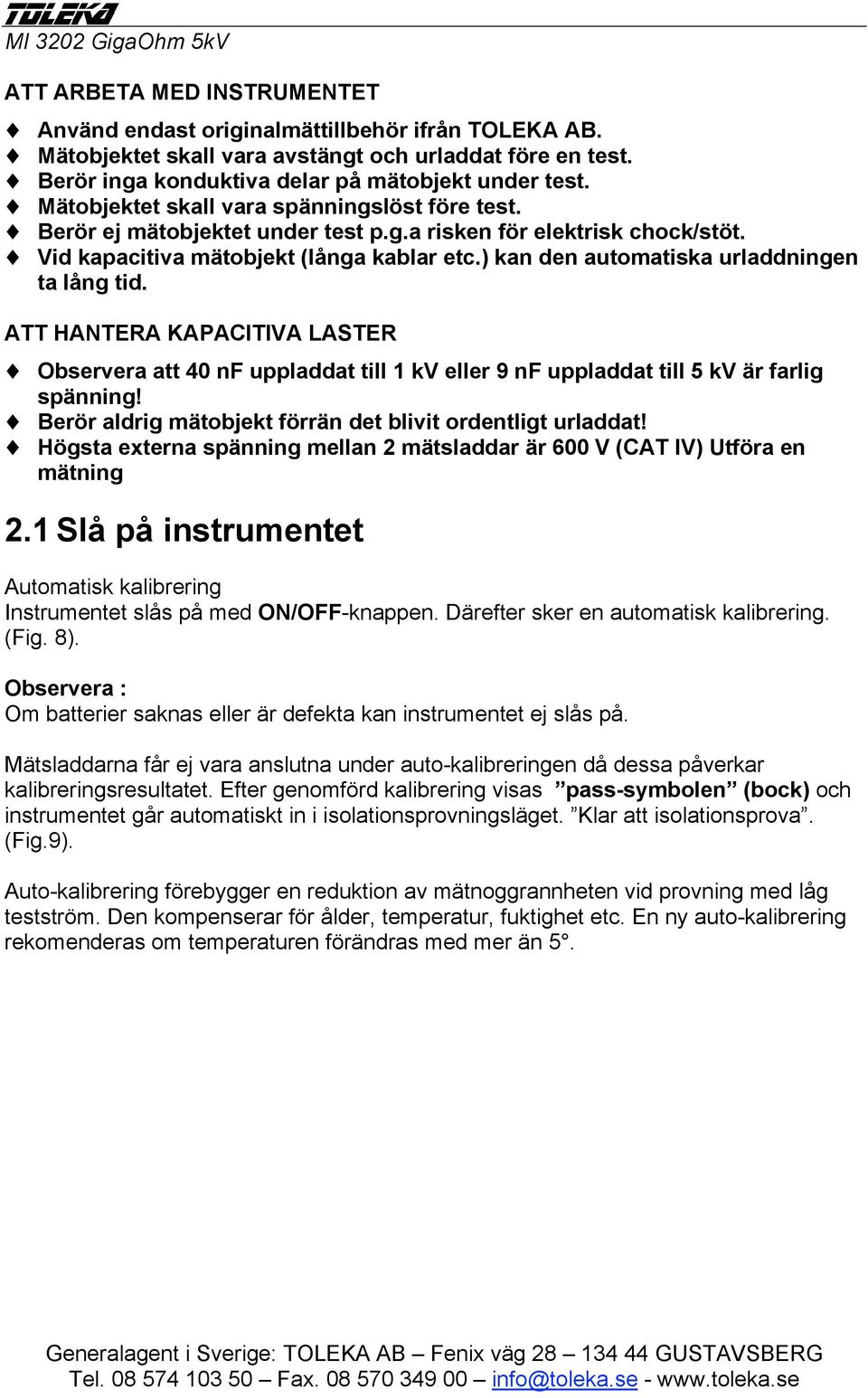

10 ATT ARBETA MED INSTRUMENTET Använd endast originalmättillbehör ifrån TOLEKA AB. Mätobjektet skall vara avstängt och urladdat före en test. Berör inga konduktiva delar på mätobjekt under test. Mätobjektet skall vara spänningslöst före test. Berör ej mätobjektet under test p.g.a risken för elektrisk chock/stöt. Vid kapacitiva mätobjekt (långa kablar etc.) kan den automatiska urladdningen ta lång tid. ATT HANTERA KAPACITIVA LASTER Observera att 40 nf uppladdat till 1 kv eller 9 nf uppladdat till 5 kv är farlig spänning! Berör aldrig mätobjekt förrän det blivit ordentligt urladdat! Högsta externa spänning mellan 2 mätsladdar är 600 V (CAT IV) Utföra en mätning 2.1 Slå på instrumentet Automatisk kalibrering Instrumentet slås på med ON/OFF-knappen. Därefter sker en automatisk kalibrering. (Fig. 8). Observera : Om batterier saknas eller är defekta kan instrumentet ej slås på. Mätsladdarna får ej vara anslutna under auto-kalibreringen då dessa påverkar kalibreringsresultatet. Efter genomförd kalibrering visas pass-symbolen (bock) och instrumentet går automatiskt in i isolationsprovningsläget. Klar att isolationsprova. (Fig.9). Auto-kalibrering förebygger en reduktion av mätnoggrannheten vid provning med låg testström. Den kompenserar för ålder, temperatur, fuktighet etc. En ny auto-kalibrering rekomenderas om temperaturen förändras med mer än 5.

11 Fig. 7. Först visas Fig. 8. Därefter utförs Autokalibrering. Fig. 9. Instrumentet går automatiskt över till isolationsprovningsläge. Observera : Om instrumentet felaktigheter under auto-kalibreringen så visas symbolen X. Möjlig orsak kan vara för hög fuktighet eller temperatur etc. I detta läge går det fortfarande att utföra mätningen med START/STOP men noggrannheten kan vara utanför spec. Nätdrift av instrumentet Om du ansluter instrumentet till nätdrift när instrumentet är avslaget (OFF), så kommer den inbyggda laddaren att ladda batterierna. Batterisymbolen i högra övre hörn blinkar. OBS! Om batterierna saknas eller är defekta så fungerar ej laddningsproceduren Om du ansluter instrumentet till nätdrift när instrumentet är påslaget (ON), så drivs instrumentet av nätspänningen. Om instrumentet ej är i isolationsprovningsläget så kommer laddaren att ladda batterierna. Batterisymbolen i högra övre hörn blinkar. OBS! det rekommenderas ej att du nätansluter när instrumentet är i isolationsmätläge. Bakgrundsbelysning (batteridrift) När instrumentet är tillslaget (ON) är bakgrundsbelysningen automatisk aktiverad. Denna kan stängas av / på med LIGHT-knappen Bakgrundsbelysning (vid nätdrift) När instrumentet är tillslaget (ON) är bakgrundsbelysningen automatisk avstängd. Denna kan stängas på / av med LIGHT-knappen. Avstängnings-funktion Instrumentet kan stängas av (OFF) genom att trycka på ON/OFF-knappen. Det finns ingen automatisk avstängning.

12 3 Mätningar 3.1 Generell info om DC högspänningsmätning Avsikten med att isolationsprova Isolationsmaterial är viktigt i alla el-produkter. Materialens olika egenskaper beror på karaktäristiken, temperatur, fuktighet, smutsighetsgrad, ålder, elektrisk och mekanisk stress. Säkerhet och tillförlitlighet kräver regelbunden mätningar och kontroller. Hög spänning används vid isolationsprovning. DC kontra AC testspänning Provning med DC-spänning är accepterat så väl som AC eller pulserande spänning. DC-spänning kan användas i nedbrytande tester speciellt där höga kapacitiva läckströmmar påverkar mätresultatet om AC eller pulserande spänning används. DCspänning används oftast vid isolationsresistansmätning. I denna typ av provning används den spänningsnivå som resp. produktgupp kräver. Testpänningen skall vara under den avsedda max-spänningståligheten så tester kan utföras regelbundet utan att stressa materialet. Fig. 10 Bilden saknas, se originalbruksanvisningen R iss1 and R iss2 - Yt resistans (position av valfri guard anslutning). R iso Den faktiska isolations resistansen av materialet. C iso Materialets kapacitans. C pi, R pi - Representerar polarisations effekten. Den högra figuren visar en typisk ström krets. I test = Total test ström (I test = I PI + I RISO + I RISS ). I PI = Polarisation absorberings ström. I RISO = Faktisk isolations ström. I RISS = Yt läck ström.

13 3.2 Guard terminal Syftet med GUARD är att leda bort potentiella läckströmmar (ytströmmar) som inte orsakats av mätningen utan är resulltat av ytföroreningar och fukt. Dessa strömmar påverkar mätresultatet. GUARD-terminalen är internt ansluten till samma potential som den negativa mättutaget (svart). Den gröna GUARD-krokodilklämman ansluts till mätobjektet så att den fångar de flesta oväntade läckströmmar. Se Fig. 11 i originalmanualen. Fig. 11. Bilden saknas, se originalbruksanvisningen Var: Ut...Testspänning IL...Läckström (orsakat av smuts och fukt) IM...Materialström (orsakat av materiales kondition) IA...A-meter ström Mätresultat utan användande av GUARD: RINS = Ut / IA = Ut / (IM + IL) ej rättvisande mätresultat. Mätresultat med användande av GUARD: RINS = Ut / IA = Ut / IM rättvisande mätresultat. Vi rekomendera användning av GUARD-ansluningen vid mätningar >10 GΩ. OBS! Guard-anslutningen är skyddad med en intern impedans (200 k). Instrumentet har 2 st guard-anslutningar för enkel anslutning av skärmad mätsladd.

14 3.3 Isolationsresistansmätning Välj denna funktion med Ω-knappen. Så visas följande i teckenrutan (före/efter test). Se Fig. 12. Före provning Efter utförd provning Förklaringar Fig 12: Fig. 12. Teckenrutan visar: INSULATION RESISTANCE Vald mätfunktion 250V Vald testspänning 253 V Verklig testspänning 102 MΩ Isolationsresistansens mätresultat Bar Analogvisning Mätprocedur: - Anslut mätsladdarna till instrument och mätobjekt. - Tryck på Ω knapp - Tryck START/STOP och släpp upp knappen (kontinuerlig mätning). - Avvakta tills mätvärdet stabilliserats och tryck åter på START/STOP (avslutar). - Vänta tills mätobjektet laddats ur. Observera: - Högspänningssymbol visas för att varna operatören för farlig spänning.

15 Välja provningsspänning vid isolationsresistansprovning ( Fig 13): Växla / byt med pilknapparna och. Förklaring av visade symboler: Fig. 13. Välj testspänning i isolationsprovning INSULATION RESISTANCE Namn på vald mätfunktion. Unominal 250V Vald testspänning. Varning! Se varningsinfo i säkerhetsdelen! 3.4 Spänningsmätning Välj denna funktion med V-knappen. Så visas följande i teckenrutan (efter test). Se Fig. 14. Fig. 14. Spänningsvisning Mätprocedur: - Anslut mätsladdarna till instrument och mätobjekt. - Tryck på V för spänningsmätning. En kontinuerlig mätning startar Varning! Se varningsinfo i säkerhetsdelen

16 4 Underhåll 4.1 Inspektion För högsta säkerhet och tillförlitlighet bör du regelbundet inspektera instrument och mättilbehör. Om skador upptäcks ta kontakt med TOLEKA AB. 4.2 Montage och laddning av laddningsbara batterier Batterierna monteras undertill i instrumentet (se Fig. 15). Tänk på följande: Stäng av instrument och koppla loss mätsladdstillbehör samt ev. nätsladd. Öppna batteriluckan. Sätt in batterierna korrekt (se Fig. 15) annars kan instrumentet ej fungera! Sätt tillbaka batteriluckan. Anslut instrumentet till nätet under minimum 14 timmar. (Laddström är ca: 300 ma). Ladda / laddar ur batterierna fullständigt minst 3 ggr. för att få bästa kapacitet 4.3 Byte av batterier Instrumentet drivs med laddningsbara batterier som laddas med nätsladden. Teckenrutan visar batteristatus i övre vänstra hörnet. När låg batteristatus Err visas så måste de laddas återigen. OBS! Instrumentet kan stå permanent kvar i laddning under obegränsad tid Fullt laddade batterier räcker till ca: 4 timmars kontinuerlig provning med 5 kv. Om batterierna skall lagras under en längre tid tar det normalt 3 laddningar/urladdningar för att erhålla optimal kapacitet. Vid byte av batterier beakta följande: Stäng av instrument och koppla loss mätsladdstillbehör samt ev. nätsladd. Öppna batteriluckan. Samtliga batterier måste bytas ut samtidigt mot identiska utföranden. Sätt in batterierna korrekt (se Fig. 15) annars kan instrumentet ej fungera. Sätt tillbaka batteriluckan. Instrumentet kan endast användas med monterade batterier. Nominell spänning är 7,2 V DC NiMH, IEC LR x Ø 26 mm. OBS! rätt polaritet. Se Fig.15.

17 1...Batterilucka 2...Skruv ( att ta loss vid batteribyte) 3...Korrekt isatta batterier Fig. 15. Korrekt isatta batterier Försäkra dig om att samtliga batterier används, byts samtidigt och kastas enligt lokala regler. KOPPLA LOSSA ALLA MÄTSLADDSTILLBEHÖR OCH STÄNG AV INSTRUMENTET INNAN BATTERILUCKAN ÖPPNAS! FARLIG SPÄNNING!

18 4.4 Rengöring Använd en mjuk trasa lätt fuktad med såpavatten eller sprit. Låt instrumentet därefter torka ordentligt OBS! Använd ej vätska baserad på olja eller hydrokarbonater. Spill ej vätska på instrumentet! 4.5 Kalibrering Det är viktigt att detta instrument kalibreras regelbundet. Vi rekommenderar kalibrering 1 gång om året! Om instrumentet används dagligen så rekomenderar vi varje halvår! Kalibrering utföras av Metrel eller generalagenten i Sverige: TOLEKA AB. 4.6 Service För reparationer eller service: Ta kontakt med TOLEKA AB. 5 Specifikationer (endast engelska) 5.1 Measurements Note: All data regarding accuracy are given for nominal (reference) environment condition. Insulation resistance Nominal test voltage: 250V, 500V,1kV, 2,5kV, 5kV Current capability of test generator: >1 ma Short-circuit test current: 5 ma. Automatic discharge of tested object: yes Measuring range Riso: 0.12 MΩ up to 999 GΩ* ) Display range Riso Resolution Accuracy kω 1 kω MΩ 10 kω MΩ 100 kω MΩ 1 MΩ ±(5 % of reading + 3 digits) GΩ 10 MΩ GΩ 100 MΩ GΩ 1 GΩ ±(10 % of reading + 3 digits) * Full-scale value of insulation resistance is defined according the following equation: R FS = 1GΩ * U test [V] (if U test > 1kV then R FS = 1TΩ) DC test voltage: Voltage value: 250V, 500V, 1kV, 2,5kV, 5kV.

19 Accuracy: -0 / +10 % + 20 V. Output power: 5 W max. Display range Test voltage (V) Resolution Accuracy V 1 V ±(3 % of reading + 3 V) Generator Capability vs Resistance [ kv ] , [ MΩ ] Utest=5kV Voltage Voltage AC or DC Display range External Voltage (V) Resolution Accuracy V ±(3 % of reading + 4 V) Frequency of external voltage Display range (Hz) Resolution Accuracy 0 and Hz ±0.2 Hz Note: - for frequency between 0 and 45 Hz frequency result is shown as _ - for frequency over 65 Hz frequency result is shown as _ - for voltages under 10V frequency result is shown as _ Input resistance: 3 MΩ ± 10 %

20 5.2 General specifications Battery power supply V DC (6 _ 1.2V NiMH IEC LR14) Mains power supply V AC, Hz, 60 VA...(300V CAT III) Protection classification...double insulation Over-voltage category V CAT IV Pollution degree...2 Degree of protection...ip 44 with case closed Dimensions (w _ h _ d)...31 x 13 x 25 cm Weight (without accessories, with batteries).. 3 kg Visual and sound warnings...yes Display...LCD segments and analogue scale with backlight ENVIRONMENT CONDITIONS Working temperature range C Nominal (reference) temperature range C Storage temperature range C. Maximum humidity...90% RH (0 40 C) non-condensing Nominal (reference) humidity range % RH Nominal altitude...up to 2000m AUTO-CALIBRATION Auto-calibration of measuring system... every time after turning power on CONNECTING SYSTEM Two safety banana sockets...+out, -OUT (10kV CAT I, Basic) Two GUARD. banana sockets...guard (600V CAT IV, Double) Guard resistance kω ± 10 % DISCHARGING Every time after measurement completion. Discharging resistance: kω ± 10 %
