1 CNX 3000 Wireless Multimeter Användarhandbok August 2012 (Swedish) 2012 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.

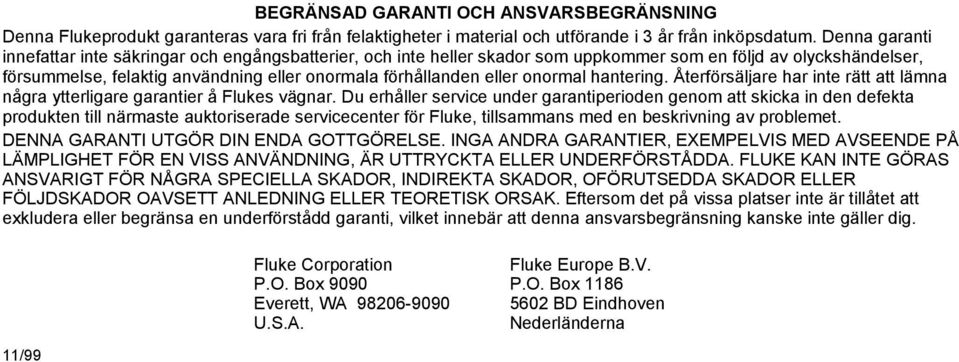

2 BEGRÄNSAD GARANTI OCH ANSVARSBEGRÄNSNING Denna Flukeprodukt garanteras vara fri från felaktigheter i material och utförande i 3 år från inköpsdatum. Denna garanti innefattar inte säkringar och engångsbatterier, och inte heller skador som uppkommer som en följd av olyckshändelser, försummelse, felaktig användning eller onormala förhållanden eller onormal hantering. Återförsäljare har inte rätt att lämna några ytterligare garantier å Flukes vägnar. Du erhåller service under garantiperioden genom att skicka in den defekta produkten till närmaste auktoriserade servicecenter för Fluke, tillsammans med en beskrivning av problemet. DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE. INGA ANDRA GARANTIER, EXEMPELVIS MED AVSEENDE PÅ LÄMPLIGHET FÖR EN VISS ANVÄNDNING, ÄR UTTRYCKTA ELLER UNDERFÖRSTÅDDA. FLUKE KAN INTE GÖRAS ANSVARIGT FÖR NÅGRA SPECIELLA SKADOR, INDIREKTA SKADOR, OFÖRUTSEDDA SKADOR ELLER FÖLJDSKADOR OAVSETT ANLEDNING ELLER TEORETISK ORSAK. Eftersom det på vissa platser inte är tillåtet att exkludera eller begränsa en underförstådd garanti, vilket innebär att denna ansvarsbegränsning kanske inte gäller dig. Fluke Corporation P.O. Box 9090 Everett, WA U.S.A. Fluke Europe B.V. P.O. Box BD Eindhoven Nederländerna 11/99

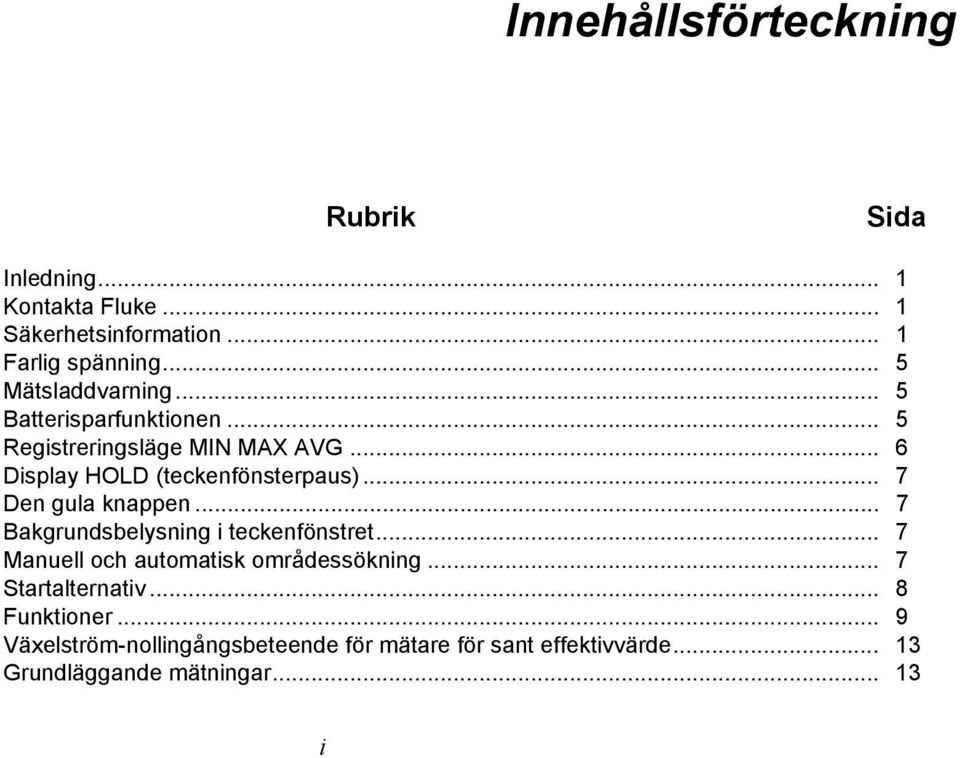

3 Innehållsförteckning Rubrik Sida Inledning... 1 Kontakta Fluke... 1 Säkerhetsinformation... 1 Farlig spänning... 5 Mätsladdvarning... 5 Batterisparfunktionen... 5 Registreringsläge MIN MAX AVG... 6 Display HOLD (teckenfönsterpaus)... 7 Den gula knappen... 7 Bakgrundsbelysning i teckenfönstret... 7 Manuell och automatisk områdessökning... 7 Startalternativ... 8 Funktioner... 9 Växelström-nollingångsbeteende för mätare för sant effektivvärde Grundläggande mätningar i

4 CNX 3000 Användarhandbok Mätningar av växel- och likspänning Volt/Hertz-kvot Motståndsmätningar Kapacitansmätningar Testning av kontinuitet Mätningar av växelström eller likström Diodtest Frekvensmätning Fjärranvändning Radiofrekvensdata Upptäckt av moduler Hur en modul kopplas från produkten Hur man sätter produkten i modulläge Underhåll Allmänt underhåll Testa säkringarna Byta ut batteri och säkringar Service och reservdelar Specifikationer Detaljerade specifikationer Växelspänning Likspänning, kontinuitet, motstånd, diodtest och kapacitans AC- och DC-ström Frekvens Frekvensräknarens känslighet Ingångsegenskaper MIN MAX-registrering ii

5 Tabellförteckning Tabell Rubrik Sida 1. Symboler Startalternativ Ingångar Positioner för vridomkopplaren Tryckknappar Reservdelar Tillbehör iii

6 CNX 3000 Användarhandbok iv

7 Figurförteckning Figur Rubrik Sida 1. Mätningar av växel- och likspänning Volt/hertz-kvot Motståndsmätningar Kapacitansmätningar Kontinuitetstester Mätningar av växel- och likström Diodtest Frekvensmätningar Modulanslutningsprocess Säkringstest Byta ut batteri och säkringar Reservdelar v

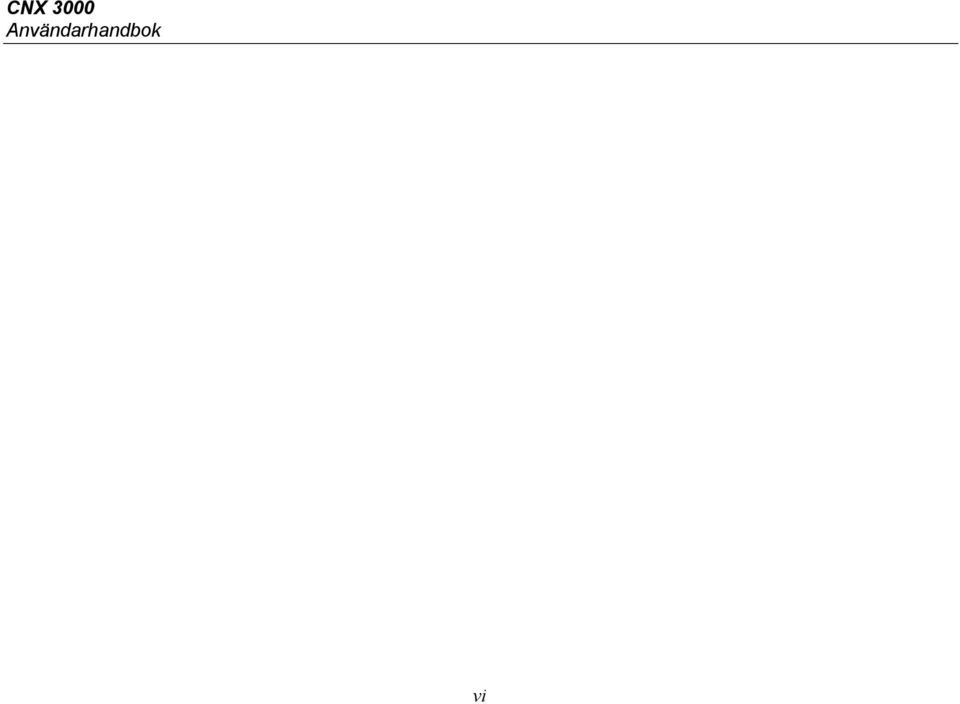

8 CNX 3000 Användarhandbok vi

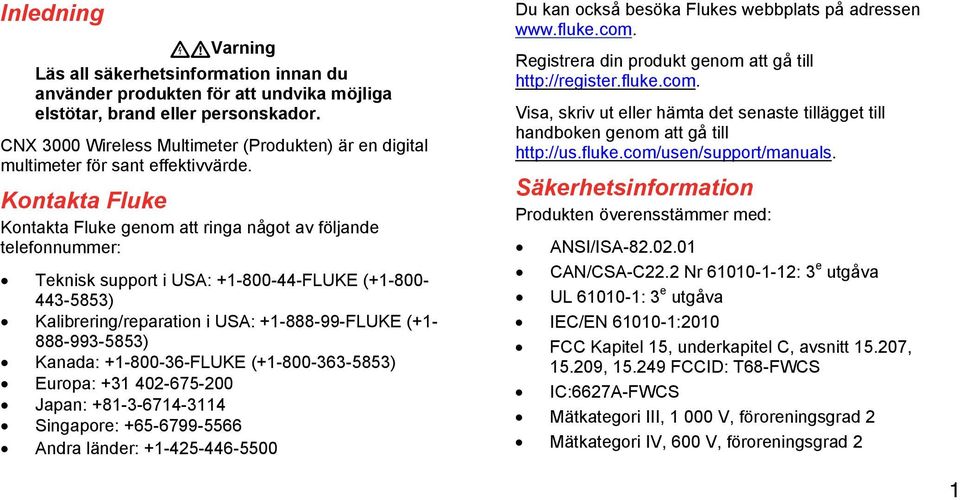

9 Inledning Varning Läs all säkerhetsinformation innan du använder produkten för att undvika möjliga elstötar, brand eller personskador. CNX 3000 Wireless Multimeter (Produkten) är en digital multimeter för sant effektivvärde. Kontakta Fluke Kontakta Fluke genom att ringa något av följande telefonnummer: Teknisk support i USA: FLUKE ( ) Kalibrering/reparation i USA: FLUKE ( ) Kanada: FLUKE ( ) Europa: Japan: Singapore: Andra länder: Du kan också besöka Flukes webbplats på adressen Registrera din produkt genom att gå till Visa, skriv ut eller hämta det senaste tillägget till handboken genom att gå till Säkerhetsinformation Produkten överensstämmer med: ANSI/ISA CAN/CSA-C22.2 Nr : 3 e utgåva UL : 3 e utgåva IEC/EN :2010 FCC Kapitel 15, underkapitel C, avsnitt , , FCCID: T68-FWCS IC:6627A-FWCS Mätkategori III, V, föroreningsgrad 2 Mätkategori IV, 600 V, föroreningsgrad 2 1

10 CNX 3000 Användarhandbok Rubriken Varning anger förhållanden och åtgärder som är farliga för användaren. Rubriken Försiktighet identifierar förhållanden och åtgärder som kan orsaka skador på produkten eller den utrustning som testas. En lista med symboler som används på Produkten och i denna handbok finns i tabell 1. Varning För att undvika risk för elektrisk stöt, brand och personskador: Läs noga alla instruktioner. Använd endast produkten enligt instruktionerna, annars kan produktskyddet förstöras. Begränsa insatsen till den specificerade mätkategorin, spänning eller ampéreangivelser. Använd inte produkten i närheten av explosiv gas, ånga eller i fuktiga eller våta miljöer. Rör inte spänningar > 30 V växelström effektivvärde, 42 V växelström topp, eller 60 V likström. Överskrid inte Measurement Categoryklassningen (CAT) för den lägst klassade individuella komponenten hos en produkt, sond eller tillbehör. Mät en känd spänning först för att säkerställa att produkten fungerar korrekt. Använd inte och kassera produkten om den är skadad. Arbeta inte ensam. Följ lokala och nationella säkerhetskrav. Använd personlig skyddsutrustning (godkända gummihandskar, ansiktsskydd och brandsäkra kläder) för att undvika chock och gnistexplosion där farliga spänningsförande ledare är exponerade. Byt ut batterierna när indikatorn för låg batterispänning visas för att undvika felaktiga mätningar. Batteriluckan måste vara stängd och låst innan du använder produkten. 2

11 Wireless Multimeter Säkerhetsinformation Använd inte produkten om den fungerar felaktigt. Undersök lådan innan produkten används. Kontrollera att det inte finns sprickor och att inga plastbitar saknas. Undersök noggrant isoleringen runt kontakterna. Använd endast korrekt mätkategori (CAT), spänning och ampéreklassade sonder, testledningar och adaptrar för mätningen. Använd inte mätsladdar om de är skadade. Undersök mätsladdarna avseende skadad isolering, exponerad metall eller om slitagemarkeringen syns. Kontrollera mätsladdarna för eventuella kabelbrott. Håll fingrarna bakom fingerskydden på elektroderna. Låt inte sonderna komma i kontakt med en spänningskälla när testkablarna är anslutna till strömterminalerna. Anslut den vanliga mätsladden före den strömförande mätsladden och avlägsna den strömförande mätsladden före den vanliga mätsladden. Ta bort alla sonder, testkablar och tillbehör som inte behövs för mätningen. 3

12 CNX 3000 Användarhandbok Tabell 1. Symboler Symbol Beskrivning Symbol Beskrivning Fara. Viktig information. Se handboken. Farlig spänning. Uppfyller direktiven för Europeiska unionen. Uppfyller relevanta australiensiska EMC-krav. Uppfyller relevanta nordamerikanska säkerhetsstandarder. Säkring Batteri Dubbel isolering. CAT III Mätkategori III kan användas för test- och mätkretsar anslutna till distributionsdelen av byggnadens MAINS-installation med låg spänning. CAT IV Mätkategori IV kan användas för test- och mätkretsar anslutna till källan för byggnadens MAINS-installation med låg spänning. CAT II Mätkategori II kan användas för test- och mätkretsar anslutna direkt till användningsplatser (vägguttag och liknande platser) för MAINS-installationen med låg spänning. 4

13 Wireless Multimeter Farlig spänning Tabell 1. Symboler (forts.) Symbol Beskrivning Denna produkt uppfyller märkningskraven enligt WEEE Directive (2002/96/EC). Märkningsetiketten anger att du inte får kassera denna elektriska/elektroniska produkt tillsammans med vanliga hushållssopor. Produktkategori: Med hänvisning till utrustningstyperna i WEEE Directive Annex I, är denna produkt klassad som produkt av typen kategori 9 "Monitoring and Control Instrumentation" (Instrument för övervakning och styrning). Avyttra inte denna produkt tillsammans med osorterade, vanliga sopor. Gå till Flukes webbsida för information om återvinning. Farlig spänning Teckenfönstret visar och indikatorn för farlig spänning lyser rött när en farlig spänning ( 30 V) finns på produktens ingång Mätsladdvarning Teckenfönstret visar LEAD i en sekund när du vrider funktionsomkopplaren till eller från ma-positionen för att påminna dig om att kontrollera att mätsladdarna sitter i rätt kontakter. Batterisparfunktionen Produkten slås av automatiskt och stänger av teckenfönstret om du inte vrider på omkopplaren eller trycker på en knapp under 20 minuter. Tryck på när du startar produkten för att inaktivera den automatiska avstängningen. Automatisk avstängning är alltid inaktiverad för en MIN MAX AVG registreringsomgång och när fjärrmoduler visas i teckenfönstret. 5

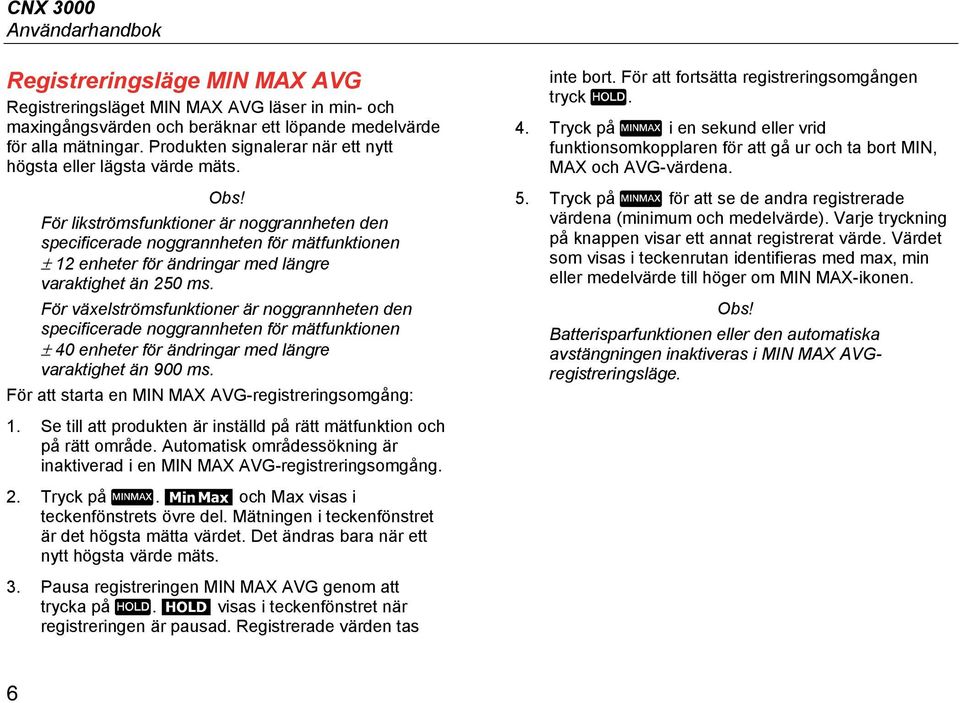

14 CNX 3000 Användarhandbok Registreringsläge MIN MAX AVG Registreringsläget MIN MAX AVG läser in min- och maxingångsvärden och beräknar ett löpande medelvärde för alla mätningar. Produkten signalerar när ett nytt högsta eller lägsta värde mäts. Obs! För likströmsfunktioner är noggrannheten den specificerade noggrannheten för mätfunktionen ± 12 enheter för ändringar med längre varaktighet än 250 ms. För växelströmsfunktioner är noggrannheten den specificerade noggrannheten för mätfunktionen ± 40 enheter för ändringar med längre varaktighet än 900 ms. För att starta en MIN MAX AVG-registreringsomgång: inte bort. För att fortsätta registreringsomgången tryck. 4. Tryck på i en sekund eller vrid funktionsomkopplaren för att gå ur och ta bort MIN, MAX och AVG-värdena. 5. Tryck på för att se de andra registrerade värdena (minimum och medelvärde). Varje tryckning på knappen visar ett annat registrerat värde. Värdet som visas i teckenrutan identifieras med max, min eller medelvärde till höger om MIN MAX-ikonen. Obs! Batterisparfunktionen eller den automatiska avstängningen inaktiveras i MIN MAX AVGregistreringsläge. 1. Se till att produkten är inställd på rätt mätfunktion och på rätt område. Automatisk områdessökning är inaktiverad i en MIN MAX AVG-registreringsomgång. 2. Tryck på. och Max visas i teckenfönstrets övre del. Mätningen i teckenfönstret är det högsta mätta värdet. Det ändras bara när ett nytt högsta värde mäts. 3. Pausa registreringen MIN MAX AVG genom att trycka på. visas i teckenfönstret när registreringen är pausad. Registrerade värden tas 6

15 Wireless Multimeter Display HOLD (teckenfönsterpaus) Display HOLD (teckenfönsterpaus) Varning Använd inte HOLD-funktionen för att mäta okända potentialer för att undvika eventuella elektriska stötar, brand eller personskador. När HOLD är inställt ändras inte teckenfönstret när en annan potential mäts. I läget teckenfönsterpaus, håller produkten DMMmätningen i teckenfönstret. Alla mätningar från trådlösa moduler fortsätter att uppdateras. Tryck på för att hålla en mätning i teckenfönstret. Teckenfönstret visar när teckenfönsterpaus är aktiverat. Tryck igen för att stoppa pausläget och visa mätningar i teckenfönstret. Den gula knappen Tryck på den GULA knappen ( ) för att ställa in produkten till en annan mätfunktion. De olika funktionerna visas i gult runt vridomkopplaren. Frekvens, mv växelström, kapacitans, diodtest och ma likström är produktfunktioner som ställs in med den gula knappen. Bakgrundsbelysning i teckenfönstret Tryck på för att slå bakgrundsbelysningen till och från. Bakgrundsbelysningen slås från automatiskt efter 2 minuter. Manuell och automatisk områdessökning Produkten kan ställas in på manuell eller automatisk områdessökning. Med automatisk områdessökning ställer produkten in området så att ingången visas med den bästa upplösningen. Manuell områdessökning låter dig ställa in området. När du slår på produkten är den inställd till automatisk områdessökning och Auto (automatisk områdessökning) visas i teckenfönstret. Tryck på för att ställa in produkten på manuell områdessökning. Obs! Du kan inte ändra område när produkten är i MIN MAX AVG-registreringsläge eller i teckenfönsterpaus. Om du trycker på i något av dessa lägen signalerar produkten två gånger för att uppmärksamma dig på en ogiltig användning. 7

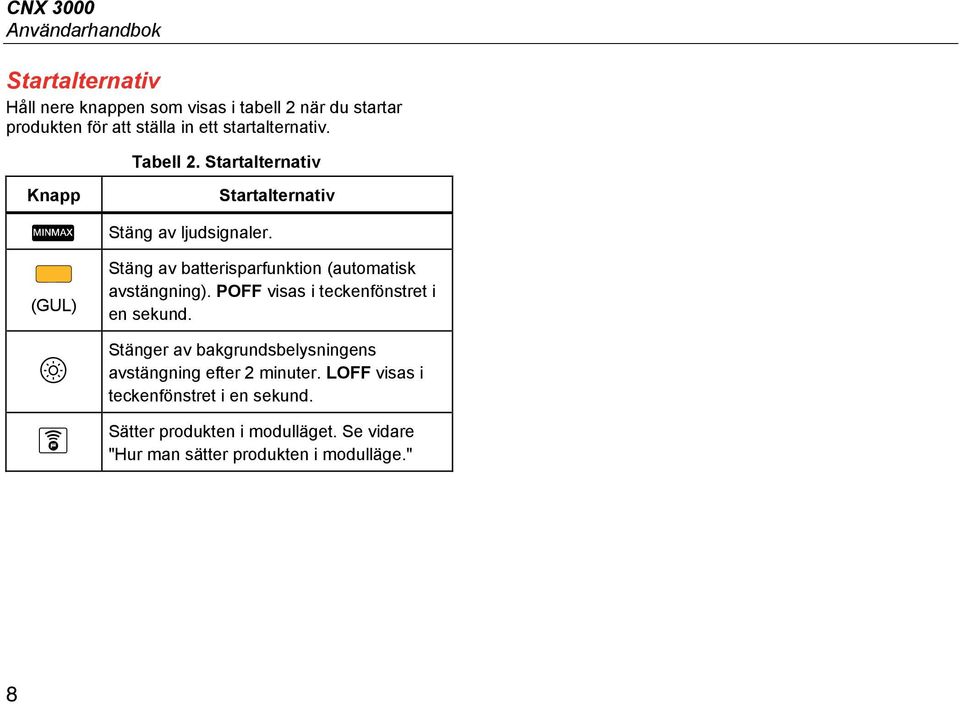

16 CNX 3000 Användarhandbok Startalternativ Håll nere knappen som visas i tabell 2 när du startar produkten för att ställa in ett startalternativ. Tabell 2. Startalternativ Knapp (GUL) Stäng av ljudsignaler. Startalternativ Stäng av batterisparfunktion (automatisk avstängning). POFF visas i teckenfönstret i en sekund. Stänger av bakgrundsbelysningens avstängning efter 2 minuter. LOFF visas i teckenfönstret i en sekund. Sätter produkten i modulläget. Se vidare "Hur man sätter produkten i modulläge." 8

17 Wireless Multimeter Funktioner Funktioner Tabellerna 3 till 5 är listor över produktfunktioner med beskrivningar. Tabell 3. Ingångar gxr001.eps Uttag Beskrivning ma - Ingång för 3,00 ma till 400,0 ma ström mätningar och strömfrekvens. COM - returkontakt för alla mätningar. - ingång för spänning, resistans, diod, kapacitans och spänningsfrekvens. 9

18 CNX 3000 Användarhandbok Tabell 4. Positioner för vridomkopplaren Omkopplarposition Funktion Likspänning från 1 mv till 1000 V. Tryck på för att mäta frekvens från 2 Hz till 99,99 khz Mäter växelspänning från 60,0 mv till 1000 V. Tryck på för att mäta frekvens från 2 Hz till 99,99 khz. Tryck på igen för att mäta volt/hertz. Mäter likspänning från 1 mv till 600 mv. Tryck på för att mäta växelspänning från 6 mv till 600 mv. [1] Resistansmätningar från 0,1 Ω till 50 MΩ. Tryck på för att mäta kapacitans från 1 nf till μf. Kontinuitet. Ljudsignal slås på vid < 25 Ω och slås av vid > 250 Ω. Tryck på för diodtest. Visar OL över 2,0 V. Mäter växelström från 3,00 ma till 400 ma. Tryck på för att mäta likspänning från 3,00 ma till 400 ma. [1] Tryck åter på för att mäta frekvens från 2 Hz till 9,99 khz. [1] Denna funktion stannar i växelström eller likström när funktionsomkopplaren flyttas till ett annat läge och tillbaka till denna funktion. Till och med vid avstängning och tillbaka till denna funktion. 10

19 Wireless Multimeter Funktioner Tabell 5. Tryckknappar Knapp Omkopplarposition Funktion Väljer frekvens. Väljer frekvens. Väljer växelspänning i millivolt. [1] Väljer kapacitans. Väljer diodtest. Tryck en gång för att välja likström milliampere. Tryck två gånger för att välja växelströmsfrekvens. [1] Alla positioner Sätter produkten till manuell områdessökning och rullar igenom varje område. Tryck i en sekund för att sätta produkten till automatisk områdessökning. Alla positioner Fryser teckenfönstret 11

20 CNX 3000 Användarhandbok Tabell 5. Tryckknappar (forts.) Knapp Omkopplarposition Funktion Hör inte till omkopplarposition Alla positioner Hör inte till omkopplarposition Hör inte till omkopplarposition Hör inte till omkopplarposition Tryck en gång för att sätta på bakgrundsbelysningen och tryck igen för att stänga av den. Bakgrundsbelysningen slås från automatiskt efter 2 minuter. Startar MIN MAX-registreringsfunktionen. Stegar genom värdena MAX, MIN, AVG (medelvärde) och aktuell ingångssignal i teckenfönstret. Tryck i 1 sekund för att stoppa MIN MAX-registreringen. Väljer/väljer bort den markerade trådlösa modulen i teckenfönstret. Håll i 1 sekund för att koppla alla valda moduler till produkten och avsluta upptäcktsprocessen. [2] Flyttar markeringen i teckenfönstret till nästa trådlösa modul som visas i teckenfönstret. [2] Startar radion och startar modulens upptäcktsprocess. visas i teckenfönstret när radion är på. Stänger av radion när radion är på. [2] [1] Denna funktion stannar i växelström eller likström när funktionsomkopplaren flyttas till ett annat läge och tillbaka till denna funktion. Till och med vid avstängning och tillbaka till denna funktion. [2] Denna knapp används när produkten ansluter till en trådlös modul. Se avsnittet "Upptäckt av moduler" för mer information. 12

21 Wireless Multimeter Växelström-nollingångsbeteende för mätare för sant effektivvärde Växelström-nollingångsbeteende för mätare för sant effektivvärde Mätare som tar medelvärden kan noggrant mäta enbart rena sinusvågor. Mätare för sant effektivvärde kan noggrant mäta distorderade vågformiga signaler. En lägsta ingångsspänning behövs för att beräkna sant effektivvärde till en mätning. På grund av detta lägsta ingångsvärde är specifikationerna för sant effektivvärde enbart gällande för 1 % till 100 % av området. Det är normalt att andra siffror än noll visas på en mätare för sant effektivvärde när mätsladdarna är öppna eller kortslutna. Detta har ingen effekt på växelströmsmätningens noggrannhet för signaler högre än 1 % av området. Ospecificerade ingångsnivåer på de lägsta områdena är: Växelspänning under 1 % av 600 mv växelspänning, eller 6 mv växelspänning. Växelström under 5 % av 60 ma växelström, eller 3 ma växelström. Grundläggande mätningar Varning Koppla från ström och ladda ur alla högspänningskondensatorer innan du mäter motstånd, kontinuitet, kapacitans eller en diodövergång för att förebygga en möjlig elektrisk stöt, brand eller personskada. Följande bilder visar hur man gör grundläggande mätningar med produkten. När du ansluter mätsladdarna till en krets eller anordning, anslut den gemensamma (COM) mätsladden före den strömförande sladden. När du tar bort mätsladdarna, ta först bort den strömförande sladden innan den gemensamma mätsladden. Mätningar av växel- och likspänning Spänningsområdena är 600,0 mv, V, 60,00 V, 600,0 V, och V. För att ställa in 600,0 mv likströmseller växelströmsområdet, vrid funktionsomkopplaren till. Tryck på för att växla produkten mellan millivolt likström och millivolt växelström. Se bild 1 för hur du mäter växel- eller likspänning. 13

22 CNX 3000 Användarhandbok Volt växelström Volt likström Millivolt likström Bild 1. Mätningar av växel- och likspänning hac002.eps 14

23 Wireless Multimeter Grundläggande mätningar Volt/Hertz-kvot Produkten kan visa kvoten mellan volt och frekvens för en växelströmssignal. Ställ in produkten som i bild 2 för att visa volt/hertz-kvoten: När produkten är inställd på volt/hertz-funktionen, är spänningsområdet satt till manuellt. Om spänningen stiger till ett värde högre än området, visar produkten OL i teckenfönstret. Om spänningen sjunker till lägre än 5 % av området, kan värdet i teckenfönstret vara ogiltigt. Ställ in produkten som i bild 2 för att mäta volt/hz. Volt/Hz x 2 Volt/Hz Bild 2. Volt/hertz-kvot hac011.eps 15

24 CNX 3000 Användarhandbok Motståndsmätningar Varning Koppla från ström och ladda ur alla högspänningskondensatorer innan du mäter motstånd, kontinuitet, kapacitans eller en diodövergång för att förebygga en möjlig elektrisk stöt, brand eller personskada. Produkten skickar en liten ström genom kretsen för motståndsmätningar. Eftersom strömmen flödar genom alla de möjliga vägarna mellan proberna, är det mätta motståndet det totala motståndet för samtliga vägar mellan proberna. Mätarens motståndsområden är 600,0 Ω, 6,000 kω, 60,00 kω, 600,0 kω, 6,000 MΩ och 50,00 MΩ. Mät motståndet genom att konfigurera produkten enligt bild 3. Figur 3. Motståndsmätningar gxr003.eps 16

25 Wireless Multimeter Grundläggande mätningar Kapacitansmätningar Varning Koppla från ström och ladda ur alla högspänningskondensatorer innan du mäter motstånd, kontinuitet, kapacitans eller en diodövergång för att förebygga en möjlig elektrisk stöt, brand eller personskada. Kapacitansområdena är nf, 10,00 μf, 100,0 μf och μf. Konfigurera produkten enligt bild 4 för att mäta kapacitans. Bild 4. Kapacitansmätningar gxr004.eps 17

26 CNX 3000 Användarhandbok Testning av kontinuitet Varning Koppla från ström och ladda ur alla högspänningskondensatorer innan du mäter motstånd, kontinuitet, kapacitans eller en diodövergång för att förebygga en möjlig elektrisk stöt, brand eller personskada. Kontinuitetstest använder en signalfunktion som avges när det avkänns en sluten krets. Med signalfunktionen kan du utföra kontinuitetstest utan att behöva titta i teckenfönstret. Utför ett kontinuitetstest genom att ställa in produkten enligt bild 5 Bild 5. Kontinuitetstester gxr005.eps 18

27 Wireless Multimeter Grundläggande mätningar Mätningar av växelström eller likström Varning För att undvika risk för elektrisk stöt, brand och personskador: Stäng av kretsströmmen innan du ansluter produkten i kretsen när du mäter strömstyrka. Anslut produkten i serie med kretsen. Begränsa insatsen till den specificerade mätkategorin, spänning eller ampereangivelser. Försiktighet Förhindra risk för skador i den produkt eller utrustning som testas: Utför säkringstest före strömmätningar. Se "Test av säkring". Använd rätt kontakt, funktion och område för alla mätningar. Sätt inte proberna över (parallellt med) en krets eller komponent när mätsladdarna är anslutna till strömkontakterna. Stäng av kretsströmmen, bryt kretsen, seriekoppla produkten och sätt sedan på kretsströmmen. Strömområdena är 60,00 ma och 400,0 ma. Konfigurera produkten som i bild 6 för att mäta växel- och likström. Tryck på för att växla produkten mellan milliampere växelström och milliampere likström. 19

28 CNX 3000 Användarhandbok DC Figur 6. Mätningar av växel- och likström gxr007.eps 20

29 Wireless Multimeter Grundläggande mätningar Diodtest Varning Koppla från ström och ladda ur alla högspänningskondensatorer innan du mäter motstånd, kontinuitet, kapacitans eller en diodövergång för att förebygga en möjlig elektrisk stöt, brand eller personskada Utför diodtest på dioder, transistorer, kiselstyrda förstärkare (SCR) och andra typer av halvledare. Denna funktion skickar en ström genom halvledarövergången och mäter sedan spänningsfallet över övergången. En intakt kiselövergång faller med mellan 0,5 och 0,8 V. Konfigurera produkten som i bild 7, för att utföra en diodtest på en diod utanför en krets. För förspänningsmätningar framåt på en halvledarkomponent, sätt den röda mätsladden på den positiva kontakten på komponenten och sätt den svarta mätsladden på komponentens negativa kontakt. I en krets har en bra diod en förspänningsmätning framåt på 0,5 V till 0,8 V. En omvänd förspänningsmätning innefattar motståndet för andra vägar mellan proberna. En kort signal avges om dioden är intakt (< 0,85 volt). En kontinuerlig signal avges om mätningen är 0,100 V eller kortslutning. "OL" visas i teckenfönstret om dioden är öppen. 21

30 CNX 3000 Användarhandbok Diod som fungerar Förspänning i ledriktningen Förspänning i backriktningen Diod som fungerar Diod med fel Diod med fel ÖPPEN 1 PIP och kortsluten Bild 7. Diodtest hac006.eps 22

31 Wireless Multimeter Grundläggande mätningar Frekvensmätning En frekvensmätning är en räkning av antalet gånger en växelströmspänning eller strömsignal passerar ett tröskelvärde varje sekund. Produkten väljer automatiskt ett av de fyra frekvensområdena: 99,99 Hz, 999,9 Hz, 9,999 khz och 99,99 khz. Några tips för frekvensmätningar finns nedan: Om en mätning visar 0 Hz eller är instabil kan ingångssignalen ligga under eller i närheten av utlösningsnivån. Ett lägre område ökar produktens känslighet och kan vanligtvis lösa dessa problem. En ingångssignal med distorsion kan leda till att en frekvensmätning blir högre än vanligt. Distorsionen kan få frekvensräknaren att känna flertaliga utlösare. Ett högre spänningsområde minskar ingångskänslighet och kan åtgärda detta problem. I allmänhet är den lägsta frekvens som visas den som är korrekt. Mät motståndet genom att konfigurera mätaren enligt bild. 23

32 CNX 3000 Användarhandbok Växel/likspänningsfrekvens Likströmsfrekvens Hz x 2 Hz Bild 8. Frekvensmätningar hac008.eps 24

33 Wireless Multimeter Fjärranvändning Fjärranvändning Produkten använder den trådlösa lågeffektstekniken för att visa mätningar från högst tre CNX 3000 Series-trådlösa moduler. En av dessa trådlösa moduler kan vara en 3000 trådlös multimeter. Produkten kan inte styra andra DMM:er eller moduler. Den trådlösa radion orsakar inte störningar på mätarens mätningar. Radiofrekvensdata Obs! Ändringar och/eller modifieringar i den trådlösa 2,4 GHz-radion som inte uttryckligen godkänts av Fluke Corporation skulle kunna ogiltigförklara användarens rättighet att använda utrustningen. Denna produkt följer Del 15 i FCC-reglerna (USA). Drift är underkastad de två förhållanden som följer: (1) den här apparaten får inte orsaka störning och (2) den här apparaten måste acceptera all störning, inklusive störning som kan leda till oönskad drift för apparaten. Digitalapparat i Klass B: En digital apparat som marknadsförs för drift i en bostadsmiljö oaktat användning i kommersiella, verksamhets- och industriella miljöer. Exempel på sådana apparater inkluderar, men är inte begränsade till, persondatorer, kalkylatorer och likvärdiga elektroniska apparater som marknadsförs för användning av allmänheten. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Den här utrustningen genererar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med anvisningarna, kan orsaka skadlig störning i radiokommunikationer. Det finns dock ingen garanti för att störning inte kommer att ske i en viss installation. Om denna utrustning orsakar skadlig störning i radio- eller televisionsmottagning, vilket kan avgöras genom att slå av och på utrustningen, uppmuntras användaren att försöka korrigera störningen på ett eller flera av de sätt som beskrivs nedan: Ändra riktning för eller flytta mottagningsantennen. Öka avståndet mellan utrustningen och mottagaren. Tala med återförsäljaren eller radio-/tv-tekniker för att få hjälp. Termen IC: före radiocertifieringsnumret betecknar att apparaten uppfyller de tekniska specifikationer som Industry Canada har. Mätaren har testats och befunnits följa gränserna för en digital apparat i Klass B, enligt Kapitel 15 i FCC-reglerna. 25

34 CNX 3000 Användarhandbok Upptäckt av moduler Begreppet "upptäckt" i denna handbok står för processen där produkten letar efter förenliga radiosignaler utsända från trådlösa moduler typ CNX 3000 Series. Begreppet ansluta eller ansluten betyder att produkten har gjort en trådlös anslutning till en modul. Se till att radion i varje modul som ska anslutas är påslagen innan du startar upptäcktsprocessen. måste synas i varje moduls teckenfönster. Se bild 9. Denna visar modulerna som produkten är ansluten till. Produkten kan upptäcka och tillfälligt ansluta till högst 10 moduler även om teckenfönstret enbart kan visa tre moduler. Obs! Du måste slå från radion för att kunna ansluta en modul till produkten efter att upptäcktsprocessen har slutförts. Slå på radion igen för att starta upptäcktsprocessen. Radion är frånslagen när du startar produkten. Tryck på för att sätta på radion och starta upptäcktsproceduren. visas i teckenfönstret när radion är påslagen. blinkar i teckenfönstret när produkten söker efter andra modulers radiosignaler. En modul får ett ID-nummer när den upptäcks av produkten. Produkten startar med 1 och ger trådlösa moduler ID-nummer i följd till tio. ID-numret och modulens modellnummer visas i produktens teckenfönster. IDnumret visas också i modulens teckenfönster. upphör att blinka i teckenfönstret när produkten har slutfört upptäcktsprocessen. Obs! Radion slås från efter 2 minuter om moduler inte upptäckts. Vid slutet av upptäcktsprocessen har alla upptäckta moduler i teckenfönstret ett svart tal mot grå bakgrund. 26

35 Wireless Multimeter Fjärranvändning Numret på modulen högst upp i listan blinkar för att visa att den är markerad. Tryck på för att flytta markeringen till nästa modul i listan. Produkten är kvar i läget modulval i ungefär 2 minuter. För att välja en modul att ansluta till produkten: 1. Tryck på tills du har markerat modulen som ska anslutas. Obs! Radioknappen ( ) på den i listan markerade modulen blinkar snabbare. Detta underlättar identifieringen av den markerade modulen. 2. Tryck på. Den valda modulens nummer ändras till ett grått tal mot svart bakgrund. Se bild Gör stegen 1 och 2 igen för varje modul som ska anslutas till produkten. Produkten kan ansluta till högst tre moduler. 4. Du kan antingen vänta tills urvalstiden för moduler löpt ut eller tryck och håll i två sekunder för att avsluta läget modulurval Auto V AC T3000 V3000 Auto V AC T3000 V Håll i 2 sekunder V AC Auto Bild 9. Process för modulanslutning C hac013.eps 27

36 CNX 3000 Användarhandbok Alla moduler som var inställda för anslutning visas i teckenfönstret när läget modulurval avslutas. Alla icke valda moduler försvinner från visningen. Obs! Om du inte valt moduler är alla moduler som visas i teckenfönstret anslutna till produkten när när läget modulurval avslutas. Modellnumret för varje ansluten modul ersätts med modulens mätning. Radioknappen på produkten och på varje modul ansluten till produkten blinkar en gång var femte sekund. Radioknappen på varje icke-ansluten modul blinkar inte. Du kan identifiera mätningen i produktens teckenfönster till rätt modul med ID-numret som bestämdes när modulen anslöts till produkten. Leta efter modulen med samma ID-nummer i teckenfönstret. Tryck på för att välja en modul i listan för att underlätta identifiering av vilken modul som visas i produktens teckenfönster när modulens teckenfönster inte kan ses. Radioknappen ( ) på modulen vars mätning visas i produktens teckenfönster blinkar snabbare. 28

37 Wireless Multimeter Fjärranvändning Hur en modul kopplas från produkten Du kan använda en av tre olika metoder för att frånkoppla en modul från produkten. Stäng av modulen. Tryck på på modulen för att stänga av modulens radio. Modulen fortsätter att kontinuerligt göra mätningar. Tryck på på produkten och välj den modul du vill koppla från och tryck sedan på. Alla andra moduler fortsätter att vara ansluta till produkten. Hur man sätter produkten i modulläge Du kan konfigurera produkten att fungera som en modul så att dess mätningar kan visas på en annan DMM konfigurerad som huvudenhet. Konfigurering av produkten till modulläge: 1. Tryck på och håll. 2. Slå på produkten. 3. Släpp efter att MOD visats i teckenfönstret. Obs! Radion är alltid påslagen när produkten är i modulläget. Produkten upptäcks och ett tal visas i produktens teckenfönster, när radion på en annan DMM är påslagen och upptäcktsprocessen startar. 29

38 CNX 3000 Användarhandbok Underhåll Varning Undvik risk för en elektrisk stöt eller personskador: Låt en godkänd tekniker reparera mätaren. Använd inte produkten med luckorna borttagna eller kåpan öppen. Exponering för farlig spänning är möjlig. Använd endast specificerade utbytesdelar. Ta bort ingångssignalerna innan produkten rengöres. Allmänt underhåll Rengör höljet med fuktig trasa och milt rengöringsmedel. Använd inte lösningsmedel eller rengöringsmedel med slipverkan. Fukt eller smuts på kontakterna kan leda till felaktiga mätningar. Rengör kontakterna: 3. Fukta en ren bomullstopp med ett milt rengöringsmedel och vatten. 4. Flytta runt bomullstoppen i kontakterna. 5. Torka varje kontakt med hjälp av luftsprej för att tvinga ut vatten och rengöringsmedel ur kontakterna. Varning Förhindra risken för elektriska stötar och personskador genom att avlägsna mätsladdarna och eventuella inkommande signaler innan du byter ut batterier eller säkringar. Undvik skador på utrustningen eller personskador genom att ENDAST installera de reservdelar som anges i tabell Slå av mätaren och koppla bort alla mätsladdar. 2. Skaka ut smuts som möjligen kan finnas i kontakterna. 30

39 Wireless Multimeter Testa säkringarna Testa säkringarna Utför säkringstest: 1. Ställ in funktionsomkopplaren till. 2. Anslut en mätsladd till uttaget som visas i Figur Vidrör den andra änden av mätsladden till mauttaget. En bra säkring visar ett motstånd på 12 Ω eller mindre. Byt ut säkringen om motståndet är högre eller om OL visas. 440 ma <12 OK OK Bild 10. Säkringstest gxr009.eps 31

40 CNX 3000 Användarhandbok Byta ut batteri och säkringar Varning För att undvika risk för elektrisk stöt, brand och personskador: Ersätt en trasig säkring endast med en som är exakt lika för fortsatt skydd mot ljusbågar. Använd endast specificerade utbytessäkringar. Ta ur batterierna om produkten inte ska användas under en längre tid, eller om den ska förvaras i temperaturer som överstiger 50 C. Om batterierna inte tas ur kan produkten skadas av batteriläckage. Reparera produkten före användning om batteriet läcker. Säkerställ att batteripolariteten är korrekt för att undvika batteriläckage. Batterier innehåller farliga kemikalier som kan orsaka brännskador eller explodera. Om du utsätts för kemikalier, se till att rengöra området med vatten och sök läkarhjälp. Så här byter du batterierna: 1. Slå av produkten och koppla bort alla mätsladdar. 2. Lyft det lutande stället som visas i bild Vrid batteriluckans spärrhake tills symbolen för olåst ( ) är linjerad med pilen. 4. Lyft av batteriluckan. 5. Ta ut de tre AA-batterierna och byt ut dem mot nya. Använd korrekt inriktning för batterierna. 6. Sätt i batteriluckan. 7. Vrid batteriluckans spärrhake tills symbolen för låst ( ) är linjerad med pilen. Byta ut säkringen: 1. Slå av produkten och koppla bort alla mätsladdar. 2. Ta bort de sex skruvarna från höljets undersida, se bild Dra ut underdelen av höljet från höljets ovandel. 4. Ta ut säkringen från hållaren och byt ut den mot en 440 ma, V, SNABB säkring med en minimal avbrottsspecifikation på A. Använd endast Fluke art.nr Sätt ihop produkten igen genom att utföra instruktionerna i omvänd ordning. 32

41 Wireless Multimeter Byta ut batteri och säkringar Bild 11. Byta ut batteri och säkringar gxr010.eps 33

42 CNX 3000 Användarhandbok Service och reservdelar Om produkten inte fungerar, byt ut batteriet och utför ett säkringstest. Läs den här handboken för att försäkra dig om att produkten används på rätt sätt. Tabell 6. Reservdelar Reservdelar och tillbehör visas i tabell 6 och bild 12. Information om anskaffning av reservdelar och tillbehör finns i avsnittet "Kontakta Fluke". Beskrivning Ant. Fluke artikel- eller modellnummer säkring, 440 ma, V Batteri, AA 1,5 volt Batterilucka (inklusive lutande ställ) Packning, batterilucka Mätsladdsats 1 TL175 Krokodilklämma, svart 1 Krokodilklämma, röd 1 AC175 CNX 3000 DMM Snabbreferens CNX 3000 DMM Säkerhetsinformation Använd alltid enbart specificerad reservdel för att garantera säkerheten. 34

43 Wireless Multimeter Service och reservdelar Batterilucka CNX 3000 DMM Snabbreferensguide Batteri AA x 1,5 V TL175 Mätsladdsats CNX 3000 DMM Säkerhetsinformation Säkring 440 ma 1000 V, Fast AC175 Gängade krokodilklämmor Figur 12. Reservdelar hac012.eps 35

44 CNX 3000 Användarhandbok Tabell 7. Tillbehör Nummer Beskrivning TPAK FLK-CNX A3000 FLK-CNX I3000 ToolPak Magnetisk hänganordning CNX a3000 tångmodul Mäter växelström upp till 400 ampere, CNX i3000 Flex Current Mäter växelström upp till ampere. FLK-CNX T3000 CNX t3000 Temperaturmodul Mäter temperatur med termoelement typ K från -200 C till 1372 C FLK-CNX V3000 CNX v3000 Spänningsmodul Mäter växelspänning upp till V. FLK-CNX PC3000 FLK-CNX C3000 FLK-CNX C3001 FLK-CNX C3002 FLK-CNX C3003 CNX pc3000 Trådlös PC-adapter Deluxe verktygsväska med axelrem. Modulär modulväska. Modulär DMM-väska Modulär väska med 3 fack. 36

45 Wireless Multimeter Specifikationer Specifikationer Högsta spänning mellan en av kontakterna och jord: 1000 V likström eller växelström effektivvärde. Säkringsskydd för ma-ingångar... 0,44 A (44/100 A, 440 ma), V SNABB säkring, endast av Fluke specificerad del LCD-display Uppdateringshastighet... 4/sekund Volt, ampere, ohm, enheter Frekvens enheter Kapacitans enheter Batterityp... tre AA alkaliska batterier, NEDA 15A IEC LR6 Batteriets användningstid... Minst 250 timmar Temperatur Användning C till 50 C Förvaring C till 60 C Relativ luftfuktighet... 0 % till 90 % (0 C till 35 C), 0 % till 75 % (35 C till 40 C), 0 % till 45 % (40 C till 50 C) Höjd över havet Användning m Förvaring m Temperaturkoefficient... 0,1 X (specificerad noggrannhet) per / C (<18 C eller >28 C) Säkerhetsnormer US ANSI... ANSI/ISA / ( ): 3 e utgåvan CSA... CAN/CSA-C22.2 No : 3 e utgåvan UL... UL : 3 e utgåvan CE Europa... IEC/EN :

46 CNX 3000 Användarhandbok Radiofrekvens... 2,4 GHz ISM-band 20-metersområde Storlek (HxBxL)... 4,75 cm x 9,3 cm x 20,7 cm (1,87 tum x 3,68 tum x 8,14 tum) Vikt ,5 g (17,2 oz) EMI, RFI, EMC, RF... EN :2006, EN :2006. ETSI EN V1.7.1:2006, ETSI EN V1.8.1:2008, FCC Del 15 Underdel C Avsnitt , , , FCCID : T68- FWCS IC:6627A-FWCS Detaljerade specifikationer För alla specifikationer gäller: Noggrannheten specificeras för ett år efter kalibrering, vid driftstemperaturer på 18 C till 28 C, och en relativ luftfuktighet på 0 % till 90 %. Noggrannhetsspecifikationer tar formen av ±([% av avläsning] + [Antal minst viktiga siffror]). Växelspänning Område [1] 600,0 mv 0,1 mv 6,000 V 0,001 V 60,00 V 0,01 V 600,0 V 0,1 V V 1 V Upplösning Noggrannhet [2][3][4] 45 Hz till 500 Hz 500 Hz till 1 khz 1,0 % + 3 2,0 % + 3 [1] Alla växelspänningsområden specificeras från 1 % av området till 100 % av området. [2] Crest factor (toppfaktor) på 3 vid 4000 enheter, minskar linjärt till 1,5 vid full skala. [3] För icke-sinusformade vågformer ska man normalt lägga till -(2 % mätvärde + 2 % av hela skalan) för toppfaktorer på upp till 3. [4] Gå inte över 10 7 V-Hz 38

47 Wireless Multimeter Specifikationer Likspänning, kontinuitet, motstånd, diodtest och kapacitans Funktion Mätområde Upplösning Noggrannhet 600,0 mv 0,1 mv 0,09 % + 2 Ω 6,000 V 0,001 V 60,00 V 0,01 V 0,09 % ,0 V 0,1 V V 1 V 0,15 % Ω 1 Ω Mätaren avger ljudsignaler vid < 25 Ω, ljudenheten känner av avbrott eller kortslutningar med en varaktighet på 250 μs eller längre. 600,0 Ω 0,1 Ω 0,5 % + 2 6,000 kω 0,001 kω 60,00 kω 0,01 kω 60,00 kω 0,1 kω 600,0 kω 0,001 MΩ 0,5 % ,00 MΩ 0,01 MΩ 1,5 % + 3 Diodtest 2,000 V 0,001 V 1 % nf 1 nf 10,00 μf 0,01 μf 100,0 μf 0,1 μf 1,2 % μf [1] 1 μf 10 % normalt [1] I F-området för mätningar till F är mätnoggrannheten 1,2 %

48 CNX 3000 Användarhandbok AC- och DC-ström Funktion Område [1] Upplösning Noggrannhet (45 Hz till 1 khz) [2] 60,00 ma 0,01 ma 400,0 ma [3] 0,1 ma 60,00 ma 0,01 ma 400,0 ma [3] 0,1 ma [1] Alla växelströmssområden specificeras från 5 % av området till 100 % av området. [2] Ingångens spänningsfall (typiskt): 400 ma ingång 2 mv/ma. [3] 400,0 ma noggrannhet specificerad upp till 600 ma överbelastning. 1,5 % + 3 0,5 % + 3 Frekvens Mätområde Upplösning Noggrannhet [1] 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz 9,999 khz 0,001 khz 99,99 khz 0,01 khz 0,1 % + 1 [1] Frekvens är specificerad upp till 99,99 khz i volt och upp till 10 khz i ampere. 40
