1 Vägen till en förbättrad biologisk rening på ett koksverk Erika Fröjd, SSAB Oxelösund

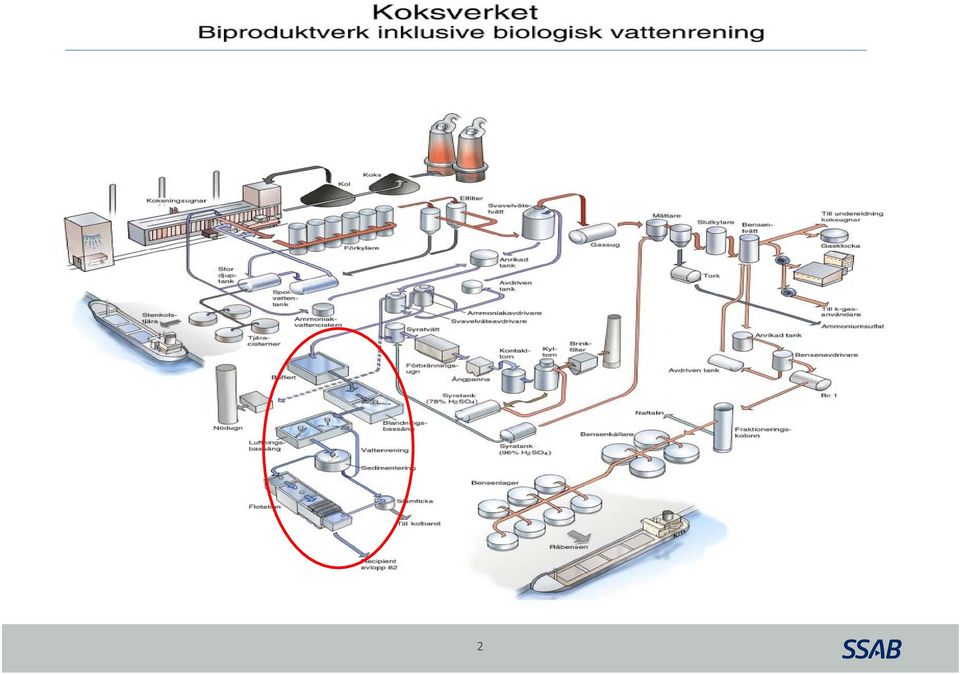

2 2

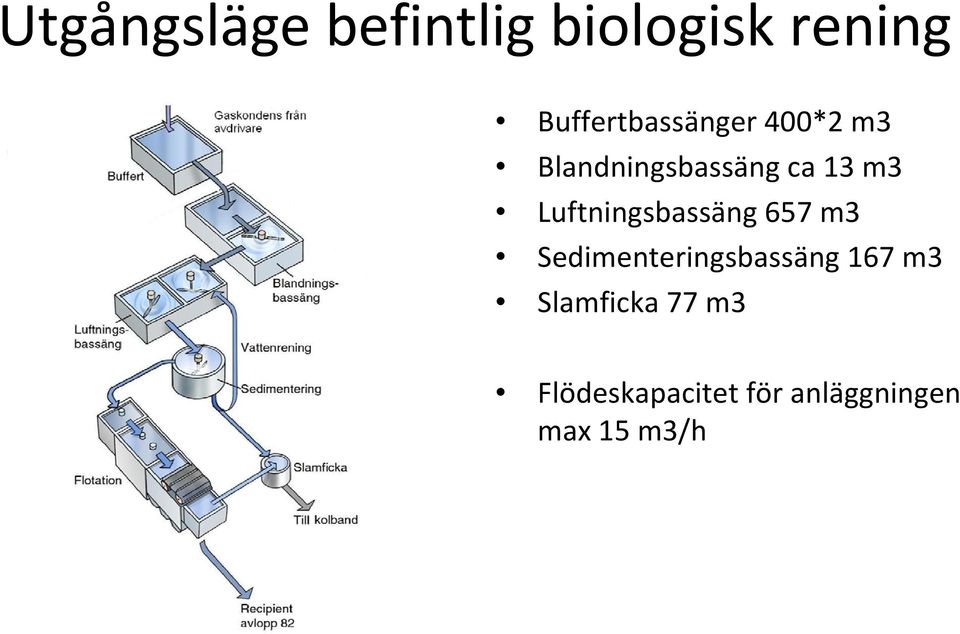

3 Utgångsläge befintlig biologisk rening Buffertbassänger 400*2 m3 Blandningsbassäng ca 13 m3 Luftningsbassäng 657 m3 Sedimenteringsbassäng 167 m3 Slamficka 77 m3 Flödeskapacitet för anläggningen max 15 m3/h

m3 Luftningsbassäng 657 m3 Sedimenteringsbassäng

4 Miljödom 2007 biologiska vattenreningen Komplettera med denitrifieringssteg omvandla nitrat till kvävgas och koldioxid NO3 > N2 + CO2 Preliminära villkor för biologiska reningen t o m 31/ susp, COD, CN lätt, NH4 N, P, ph Övriga villkor idag: Bly (Pb), Olja/Fett, PAH, Zink (Zn), Fenol 4

CO2 Preliminära villkor för biologiska reningen t o m 31/12 2011 susp,

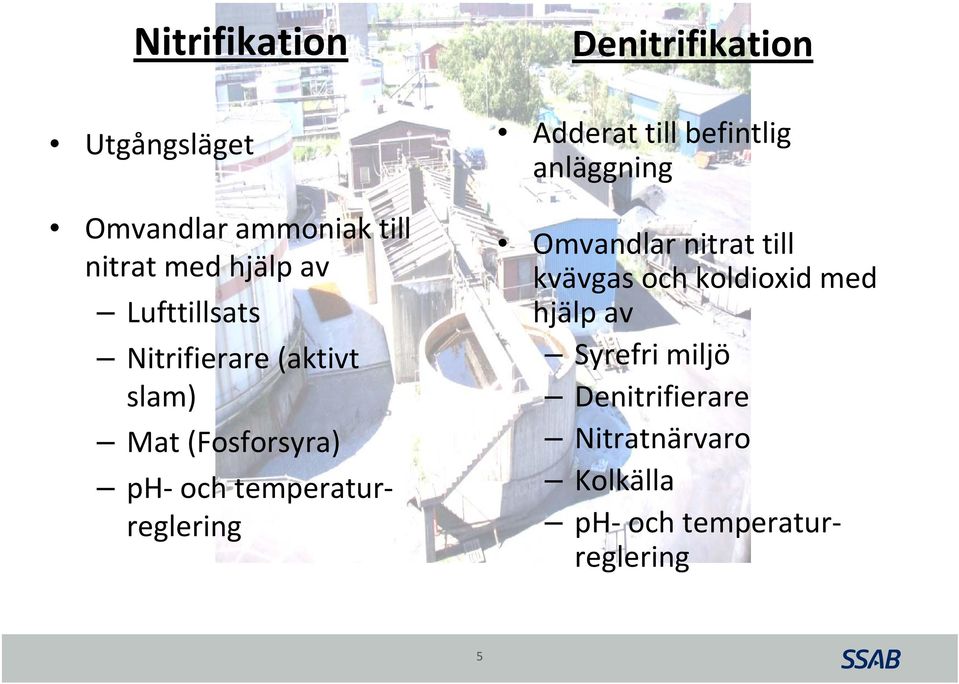

5 Nitrifikation Denitrifikation Utgångsläget Omvandlar ammoniak till nitrat med hjälp av Lufttillsats Nitrifierare (aktivt slam) Mat (Fosforsyra) ph och temperaturreglering Adderat till befintlig anläggning Omvandlar nitrat till kvävgas och koldioxid med hjälp av Syrefri miljö Denitrifierare Nitratnärvaro Kolkälla ph och temperaturreglering 5

temperaturreglering Adderat till befintlig anläggning Omvandlar nitrat till kvävgas

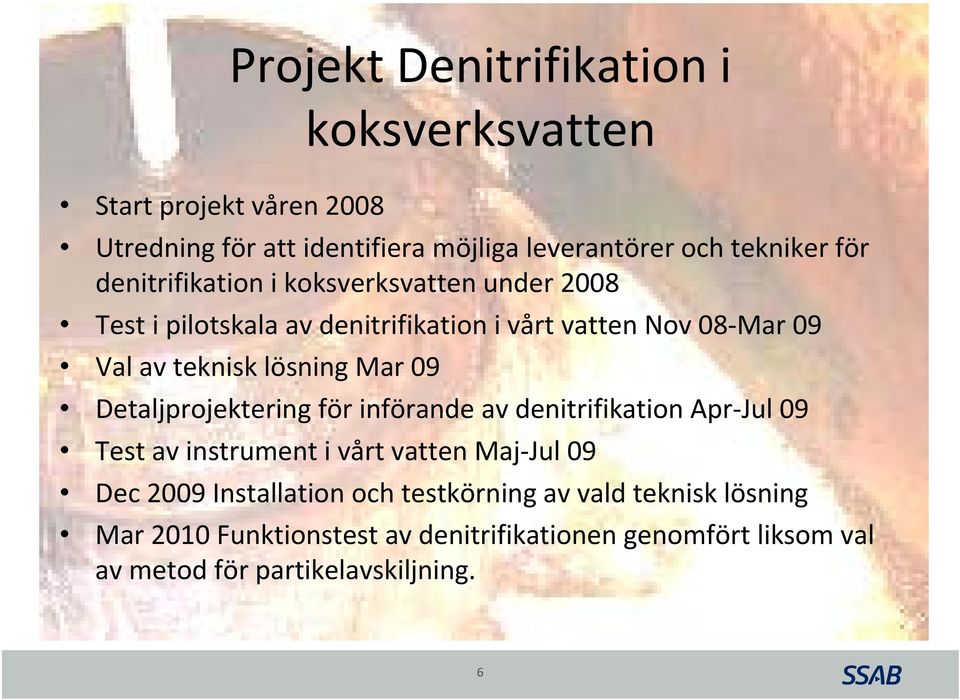

6 Projekt Denitrifikation i koksverksvatten Start projekt våren 2008 Utredning för att identifiera möjliga leverantörer och tekniker för denitrifikation i koksverksvatten under 2008 Test i pilotskala av denitrifikation i vårt vatten Nov 08 Mar 09 Val av teknisk lösning Mar 09 Detaljprojektering för införande av denitrifikation Apr Jul 09 Test av instrument i vårt vatten Maj Jul 09 Dec 2009 Installation och testkörning av vald teknisk lösning Mar 2010 Funktionstest av denitrifikationen genomfört liksom val av metod för partikelavskiljning. 6

Mar 09 Detaljprojektering för införande av denitrifikation Apr Jul 09 Test av instrument i vårt vatten Maj Jul 09 Dec 2009 Installation

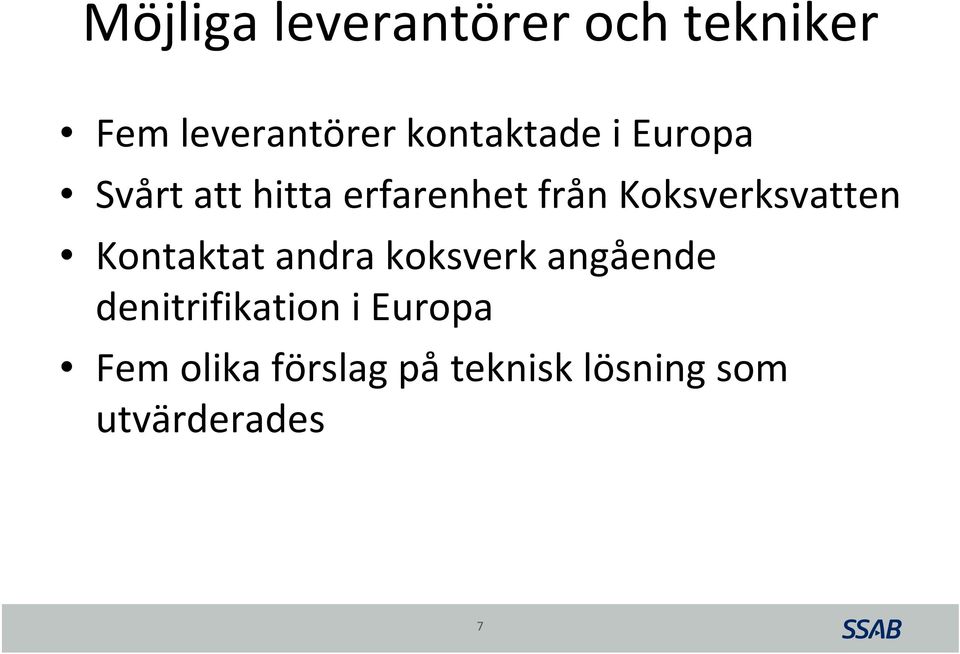

7 Möjliga leverantörer och tekniker Fem leverantörer kontaktade i Europa Svårt att hitta erfarenhet från Koksverksvatten Kontaktat andra koksverk angående denitrifikation i Europa Fem olika förslag på teknisk lösning som utvärderades 7

Koksverksvatten Kontaktat andra koksverk angående

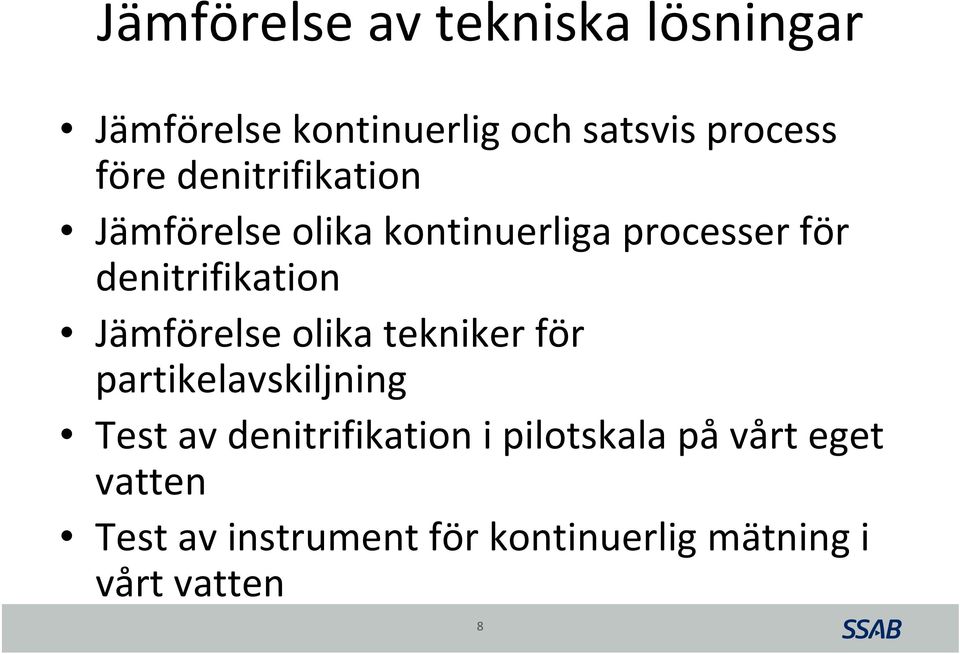

8 Jämförelse av tekniska lösningar Jämförelse kontinuerlig och satsvis process före denitrifikation Jämförelse olika kontinuerliga processer för denitrifikation Jämförelse olika tekniker för partikelavskiljning Test av denitrifikation i pilotskala på vårt eget vatten Test av instrument för kontinuerlig mätning i vårt vatten 8

Jämförelse olika tekniker för partikelavskiljning Test av denitrifikation i

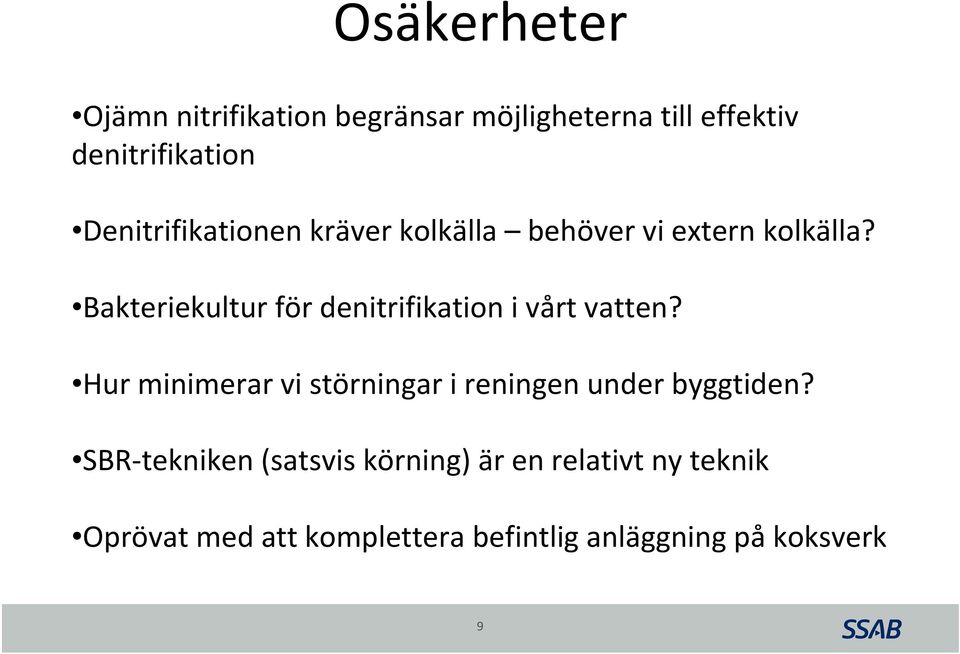

9 Osäkerheter Ojämn nitrifikation begränsar möjligheterna till effektiv denitrifikation Denitrifikationen kräver kolkälla behöver vi extern kolkälla? Bakteriekultur för denitrifikation i vårt vatten? Hur minimerar vi störningar i reningen under byggtiden? SBR tekniken (satsvis körning) är en relativt ny teknik Oprövat med att komplettera befintlig anläggning på koksverk 9

Bakteriekultur för denitrifikation i vårt vatten?

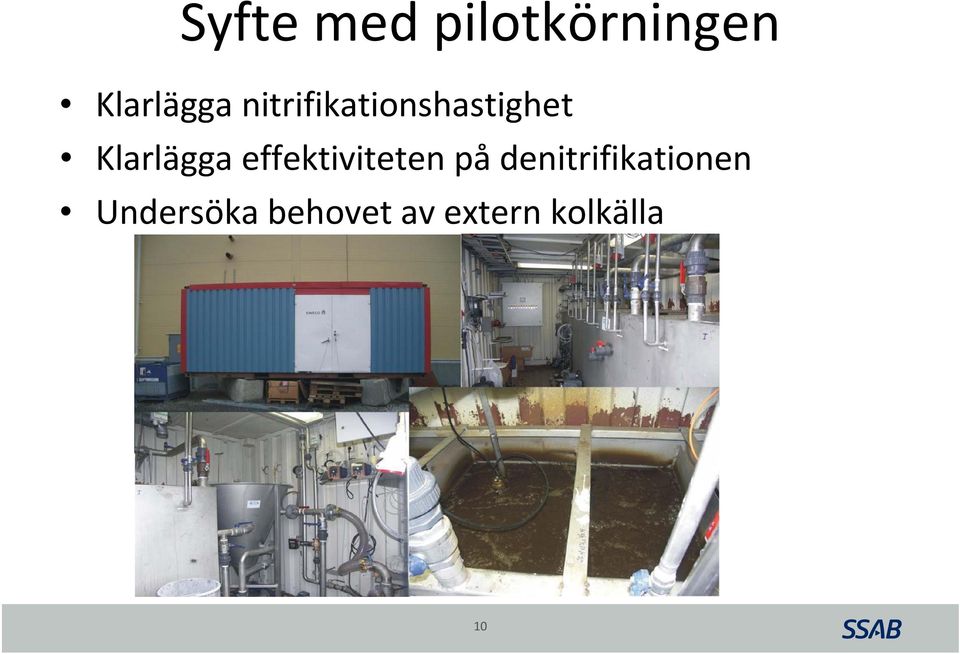

10 Syfte med pilotkörningen Klarlägga nitrifikationshastighet Klarlägga effektiviteten på denitrifikationen Undersöka behovet av extern kolkälla 10

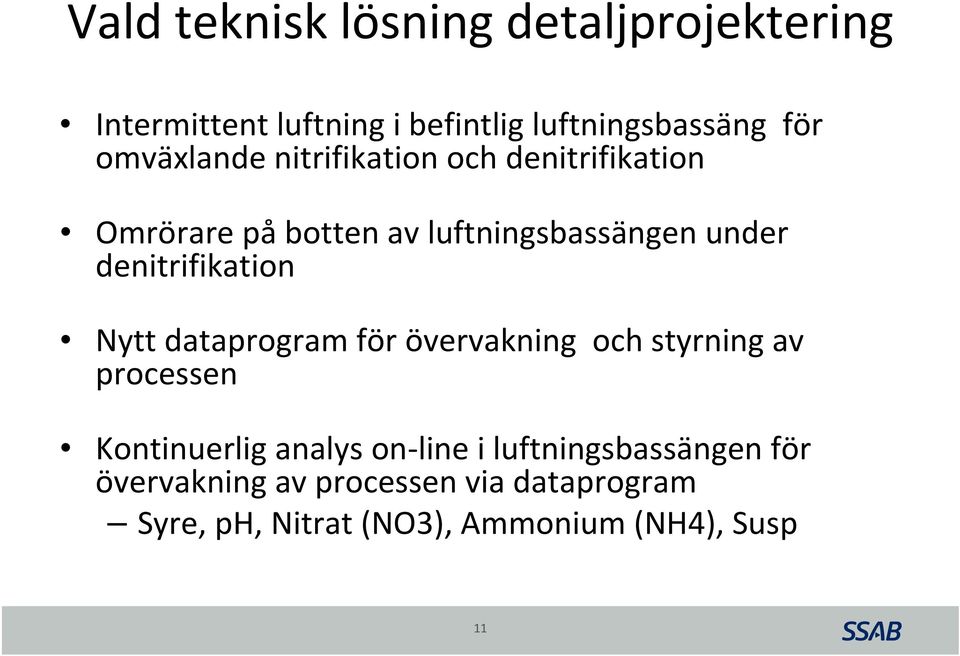

11 Vald teknisk lösning detaljprojektering Intermittent luftning i befintlig luftningsbassäng för omväxlande nitrifikation och denitrifikation Omrörare på botten av luftningsbassängen under denitrifikation Nytt dataprogram för övervakning och styrning av processen Kontinuerlig analys on line i luftningsbassängen för övervakning av processen via dataprogram Syre, ph, Nitrat (NO3), Ammonium (NH4), Susp 11

denitrifikation Nytt dataprogram för övervakning och styrning av processen Kontinuerlig analys on

12 Resultat hittills Denitrifikationen fungerar. Under ett antal veckor har vi haft förbättrade resultat avseende såväl susp som kväverening. Lättare uppföljning och felsökning med kontinuerliga mätare och tydligt datasystem. Kraftigt ökat intresse och engagemang hos de skiftgående operatörerna, vilket leder till bättre förståelse och snabbare reaktioner på avvikelser. 12

Lättare uppföljning och felsökning med kontinuerliga mätare och tydligt datasystem.

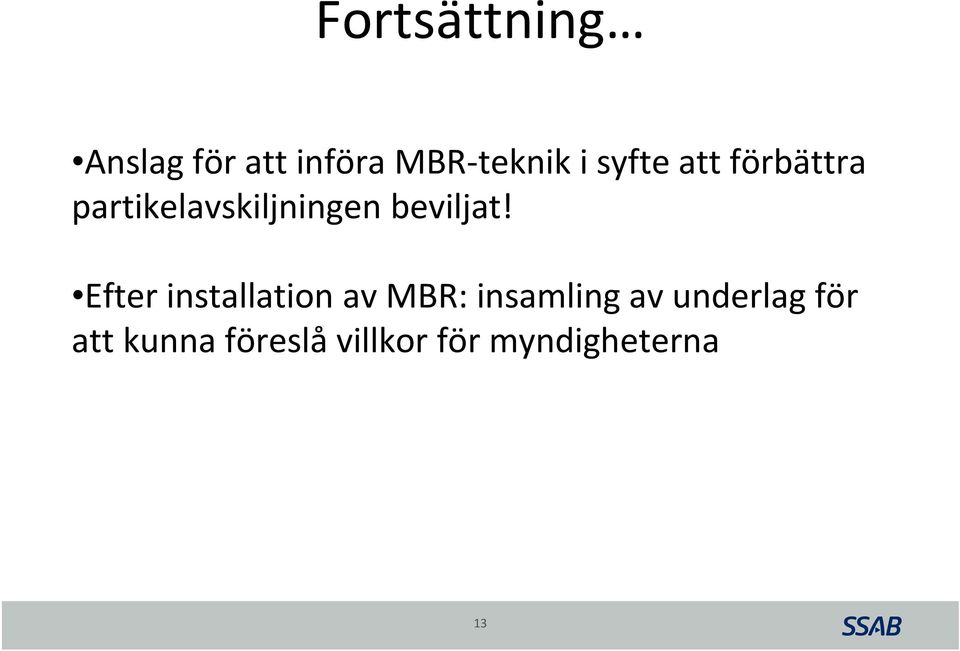

13 Fortsättning Anslag för att införa MBR teknik i syfte att förbättra partikelavskiljningen beviljat! Efter installation av MBR: insamling av underlag för att kunna föreslå villkor för myndigheterna 13

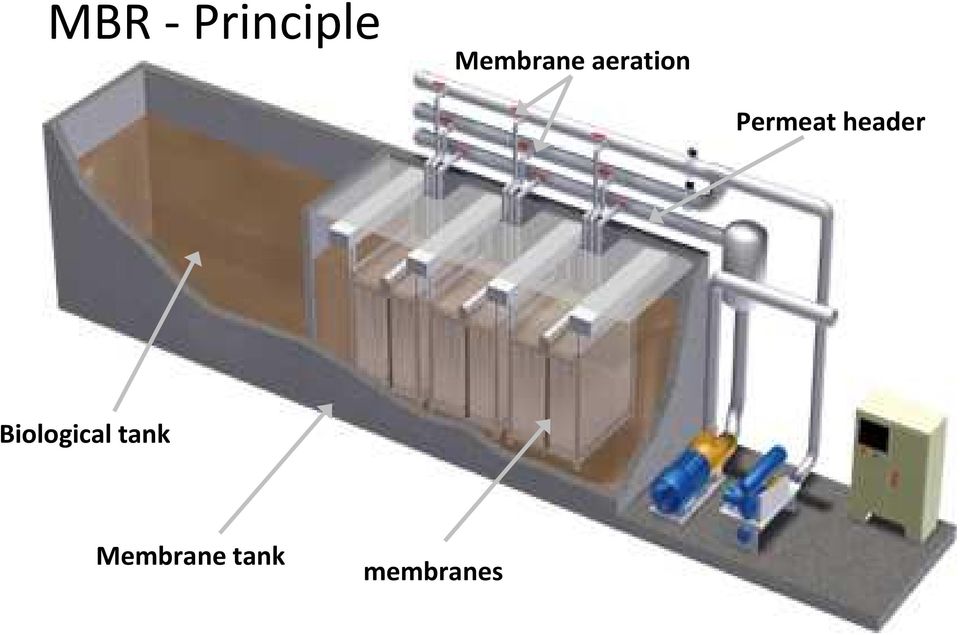

14 MBR Principle Membrane aeration Permeat header Biological tank Membrane tank membranes
