1 MAKING MODERN LIVING POSSIBLE Danfoss VLT Drives VLT Produktkatalog 50% Energibesparing Varvtalsreglering av fläktar och pumpar leder i många fall till betydande energibesparingar.

2 33 miljoner ton minskning av CO 2 årligen I dag finns 3,5 miljoner VLT -frekvensomformare från Danfoss installerade runt om i världen. De sparar hela 33 miljoner ton CO 2 varje år 1 det motsvarar CO 2 -utsläpp från mer än 11 miljoner bilar i Europa 2 eller 17 miljoner hushåll ) Danfoss 2) Europeiska kommissionen: Statusrapport om införandet av unionens integrerade tillvägagångssätt att minska CO 2 -utsläppen från lätt trafik (2010) Medelutsläppet år 2009 av CO 2 från bilar i EU var 145,7 g CO 2 /km. 3) EEA EN18 Elektricitetförbrukning (20007): Ett hushåll i EU förbrukar kwh/år. Baserat på utsläppsfaktorer i IEA:s CO 2 Emissions from Fuel Combustion (2006 Edition), släpper ett hushåll i EU ut 5100 x 0,370 = 1,9 ton CO 2 per år.

3 Hjälper dig att hålla dig grön, ren och effektiv Huvudsyftet med Danfoss VLT Drives är att varvtalsstyra applikationer där en standard elmotor används. Varvtalsstyrning av t.ex. fläktar, pumpar, kompressorer, centrifuger, hissar etc. ger två viktiga fördelar: Helautomatisk drift Betydande energibesparingar Minskad energiåtgång Energibesparingarna beror på tekniken, och det faktum att applikationerna kräver mindre energi vid dellast och lägre varvtal. VLT drives är lösningen för att uppnå högsta verkningsgrad. Helt automatisk drift VLT frekvensomformare möjliggör högre automatiseringsgrad. Det finns många olika applikationer, men programmeringsmöjligheterna i VLT gör att frekvensomformaren kan anpassas till en mängd olika behov. En teknologi som bas miljontals versioner Kunden väljer den kombination som motsvarar behovet. Effektstorlek, kapslingsgrad, fältbuss, etc. VLT -konceptet är att producera anpassade frekvensomformare med ett minimum av lagerhållna komponenter. Fabriksbyggt och testat Efter mottagen beställning, bygger fabriken enligt kundens önskemål. Före leverans testkörs varje frekvensomformare med inkopplad elmotor. Danfoss VLT Drives levererar individuellt anpassade frekvensomformare via fabriker och kompetenscentrum runt om i världen inom några dagar. Moduldesign Komponenter som är utvecklade för en frekvensomformare kan massproduceras och användas i många andra varianter. Detta möjliggör snabb och enkel uppgradering av din VLT frekvensomformare. Lär dig en och du kan alla Manöverpanelen är en viktig del. Kan man hantera en frekvensomformare, kan man även manövrera övriga VLT. Inbyggda funktioner och plug in-enheter utgör skillnaden mellan olika varianter. Den här katalogen presenterar huvuddelen av våra olika versioner och beskriver hur de lämpar sig för olika applikationer och tillämpningar. 3

4 Innehåll SIDA 6 VLT AutomationDrive VLT AutomationDrive är frekvensomformaren för industriella applikationer med krav på hög dynamik. VLT AutomationDrive levereras i en standardversion (FC 301) och en mer avancerad version (FC 302) med ytterligare möjligheter. SIDA 22 VLT Decentral Drive FCD 300 VLT FCD 300 är en komplett frekvensomformare som är konstruerad för decentraliserad montering. Den kan monteras på maskinen/väggen, nära motorn, eller direkt på motorn. Den decentraliserade konstruktionen minskar radikalt behovet av utrymmeskrävande apparatskåp och behovet av långa skärmade motorkablar. SIDA 10 VLT HVAC Drive VLT HVAC Drive bekräftar Danfoss ledarskap inom fastighets-applikationer för frekvensomformare. Funktioner för energiövervakning, trendanalys, och systemunderhåll i kombination med en modulär plattform som gör frekvensomformaren lätt att hantera samtidigt som den återkopplar all driftinformation du behöver. SIDA 24 VLT DriveMotor FCM 300 VLT FCM 300-serien är en integrerad frekvensomformar-motorlösning som kombinerar en VLT frekvensomformare med en högkvalitetsinduktionsmotor i en enda produkt. Frekvensomformaren ersätter motorns kopplingslåda och är inte högre än en standardkopplingslåda och är inte längre eller bredare än motorn. SIDA 13 VLT AQUA Drive VLT AQUA Drive är den perfekta frekvensomformaren för pumpar och blåsmaskiner i moderna vatten- och avloppsanläggningar med krav på avancerade funktioner för dessa applikationer. Tillgänglig med kaskadregulator för styrning av upp till 8 konstantvarviga eller varvtalsstyrda pumpar i fast varvtalsläge eller master/ follower-läge. SIDA 26 VLT OneGearDrive OneGearDrive är specifikt utvecklad för användning inom livsmedels- och dryckesindustrin. Den levereras i två versioner, standard och Hygienic- Drive. HygienicDrive är certifierad för användning i rena rum inom läkemedels- och livsmedelsindustri. OneGear- Drives kompakta konstruktion gör den speciellt lämplig för montering i transportbanesystem. SIDA 16 VLT 2800-serien En mycket kompakt serie frekvensomformare utformade för montering sida-vid-sida och utvecklade specifikt för lågeffektsmarknaden. SIDA 28 VLT Integrated Servo Drive Den nya ISD 410 är ett högpresterande Integrated Servo Drive-system baserad på PM-motorteknik. Servofunktionen är integrerad i frekvensomformaren. Kommunikationsbussen är CAN. Det är ett system för tillämpningar med ett variabelt antal axlar och det möjliggör en flexibel maskinstruktur inom livsmedel, dryck och paketering. SIDA 18 VLT Micro Drive En kompakt frekvensomformare för allmänt bruk för växelströmsmotorer upp till 22 kw. Den fungerar perfekt även i komplexa tillämpningskonfigurationer och optimerar energieffektivitet och drift. SIDA 30 VLT Soft Starter MCD 500 En komplett motorstartslösning med avancerade start, stopp och skyddsfunktioner, Adaptive Acceleration Control, inbyggd Delta-anslutning, 4 raders grafisk display och flera programmeringsmenyer. SIDA 20 VLT Decentral Drive FCD 302 VLT Decentral Drive FCD 302 är den nya generationen av den framgångsrika VLT Decentral FCD 300 och är uppbyggd på VLT AutomationDrive FC 302 plattformen. Den kombinerar funktionerna hos bägge produkterna i en ny kapsling, utformad för bästa passning vid direkt maskinmontering. SIDA 32 VLT Compact Starter MCD 200 VLT Compact Starter MCD 200 är en kompakt och kostnadseffektiv mjukstartarserie för tillämpningar där direktstart inte är önskvärd. MCD 200 är, på grund av sin storlek och funktionalitet, ett bra alternativ till andra startmetoder som till exempel Y/D start. 4

5 SIDA 34 VLT Mjukstartare MCD 100 VLT Mjukstartare är en kostnadseffektiv och extremt kompakt mjukstartare för växelströmsmotorer från 1,1 till 11 kw. Tack vare en unik design är detta verkligen en produkt man bara installerar och glömmer. SIDA 46 VLT Sinusvågfilter Sinusvågfilter placeras mellan frekvensomformaren och motorn. De är lågpassfilter som jämnar ut fas-till-fas motorspänningen från frekvensomformaren och gör den sinusformad. Detta minskar stressen på motorns isolering, lagerströmmar och eliminerar akustiskt switchljud från motorn. SIDA 36 VLT Low Harmonic Drive Uppfyller de hårdaste övertonskraven under alla last-/ nätvillkor. Danfoss VLT Low Harmonic-frekvensomformare är den första lösningen som kombinerar ett aktivt filter med en frekvensomformare. VLT Low Harmonicfrekvensomformare reglerar kontinuerligt övertonströmmar enligt belastning och nätförhållanden utan att påverka den anslutna motorn. SIDA 48 VLT du/dt-filter du/dt-filter placeras mellan frekvensomformaren och motorn. Filtren minskar motorplintens fas-till-fas toppspänning och minskar stigtiden till en nivå som sänker belastningen på motorlindningarnas isolering. du/dt-filter är mindre, väger mindre och har ett lägre pris jämfört med sinusvågfilter. SIDA 38 VLT 12-Pulse Drives En robust och kostnadseffektiv övertonslösning för High Power-serien. Danfoss VLT 12-pulse drive ger minskade övertoner för krävande industritillämpningar över 250 kw. VLT 12-puls är en högeffektiv, variabel frekvensomformare som är byggd i samma modulära design som de populära VLT 6-pulsfrekvensomformarna. SIDA 50 VLT Motion Control Tool, Programmeringsverktyg MCT 10 Programmeringsverktyget MCT 10 är det perfekta verktyget för att hantera frekvensomformarens parametrar och alla relaterade data i systemet. SIDA 40 VLT Advanced Active Filter AAF 006 En flexibel och anpassningsbar lösning för centraliserad eller decentraliserad övertonshantering. Danfoss avancerade aktiva filter kan kompensera för individuella VLT -frekvensomformare som en integrerad lösning eller installeras som en fristående lösning vid en gemensam kopplingspunkt för att kompensera för flera laster samtidigt. Danfoss aktiva filter kan anslutas till lågspänningsnivå via en transformator. SIDA 52 VLT MCT 31 Harmonics Beräkningsprogramvara Med VLT MCT 31 kan du avgöra om övertoner kommer vara ett problem i din installation när frekvensomformarna läggs till. VLT MCT 31 beräknar fördelarna med att lägga till olika övertonsreduceringslösningar från Danfoss produktportfölj och beräknar systemets övertonsstörning. SIDA 42 VLT Avancerat övertonsfilter AHF 005/010 Danfoss avancerade övertonsfilter är speciellt utformade för att passa Danfoss frekvensomformare. Lösningen är tillgänglig i två varianter. Med en AHF 005 eller AHF 010 ansluten framför en Danfoss-frekvensomformare reduceras den totala övertonsdistortionen som genereras tillbaka till nätet till 5 % respektive 10 %. SIDA 54 VLT Energy Box Med programvaran för VLT Energy Box kan du både teoretiskt beräkna och efteråt bekräfta dina konkreta energibesparingar och minskning av ditt klimatavtryck från ditt skrivbord. SIDA 44 VLT Common Mode-filter Common mode-filter placeras mellan frekvensomformaren och motorn. De är nano-kristallin-kärnor som reducerar högfrekventa störningar i motorkabeln (skärmad eller oskärmad) och minskar lagerströmmar i motorn. SIDA 56 VLT Service på ditt sätt DrivePro är ett effektivt produktivitetsprogram som är anpassat efter dina specifika krav. Alla nödvändiga funktioner i VLT Service finns till ditt förfogande och medför minimering av stillestånd och en ökning av produktiviteten på din fabrik. 5

6 VLT AutomationDrive Perfekt för: Industriell automatisering Högdynamiska tillämpningar Säkerhetsinstallationer VLT AutomationDrive är frekvensomformaren som konstruerats för att passa i alla industritillämpningar. Detta är en stor fördel vid idrifttagning, drift och underhåll av utrustning. Den modulära plattformen som VLT AutomationDrive bygger på gör det mycket lätt att anpassa och programmera. Den har ett mycket användarvänligt gränssnitt, som är konfigurerbart, och det stöder lokala språk och teckensnitt. Pluggbara optioner Frekvensomformaren kan lätt anpassas till olika applikationer tack vare den flexibla strukturen. Det finns en mängd olika optioner tillgängliga som kan monteras och testas på fabrik eller kopplas in senare för ändringar eller uppgraderingar. Förberedd för framtiden Den modulära VLT AutomationDrive gör den mycket flexibel även till framtida funktioner och tillbehör. Moduläriteten är en fördel eftersom det går att köpa produkter efter nuvarande behov utan att förlora framtida möjligheter. Inpluggningsbar manöverpanel Den lokala manöverpanelen (LCP) kan pluggas in direkt eller anslutas via en kabel för montage i skåpfront. LCP:n kan ersättas med ett blindlock. Inställningar kan sparas och kopieras med manöverpanelen från en Funktion Pålitlig Omgivande temperatur 50 C utan nedstämpling Finns i IP 00, 20, 21, 54, 55 och 66 kapslingar Tålig och robust Bakkanalnedkylning för ram D, E och F Användarvänlig Plug and Play -teknik Prisbelönad manöverpanel Intuitivt VLT -gränssnitt Fjäderbelastade plintanslutningar Möjlighet att välja olika språk Intelligent Intelligenta varningssystem Smart Logic Control Avancerade plug-in-funkioner Säkerhetsstopp STO: säkert vridmoment av (IEC ) Smart kylning frekvensomformare till en annan eller från en PC med VLT -programvaran MCT 10. Priser VLT AutomationDrive har tilldelats Frost & Sullivan Award for Innovation och if Design Award för dess användarvänlighet. Fördelar Maximal drifttid Minskat behov av kylning eller överdimensionering Lämplig för tuffa miljöer och våtutrymmen Låga kostnader under hela livslängden Elektroniken håller längre Sparar kostnader vid idrifttagning och drift Lätt att uppgradera och byta Användarvänlig Sparar tid Enkel anslutning Användarvänlig Varning innan kontrollerat stopp Minskar behovet av PLC-kapacitet Enkel driftsättning Säkerhetskat. 3 (EN 954-1), PL d (ISO ), Stoppkat. 0 (EN ) SIL 2 (IEC 61508) SIL CL 2 (IEC 62061) Minskat kylbehov Effektområde 3 x V...0,25 37 kw 3 x /500 V... 0, kw 3 x V...0,75 kw 75 kw 3 x V kw 1200 kw Normal överbelastning kw 6

7 Tillval Följande tillval finns: Fältbusstillval MCA 101 Profibus MCA 104 DeviceNet MCA 105 CanOpen MCA 113 Profibus VLT 3000 protokollomvandlare MCA 114 Profibus VLT 5000 protokollomvandlare MCA 120 PROFINET MCA 121 Ethernet IP MCA 122 Modbus TCP I/O och återkopplingsalternativ MCB 101 Generell I/O MCB 102 Pulsgivare MCB 103 Resolver MCB 105 Relä MCB 107 Extern 24 V MCB-113 utökat reläkort MCB 114 VLT Givaringång Säkerhetstillval MCB 108 Säkert PLC-gränssnitt (DC/DC-omvandlare) MCB 112 ATEX-PTC-termistorkort Bromschoppertillval (IGBT) Om bromschoppern ansluts till ett externt bromsmotstånd begränsar den inbyggda bromsshoppern belastningen på mellankretsen om motorn fungerar som generator. Synk-pos tillval MCO 305, programmerbar synk-pos-regulator MCO 350 Synkroniseringsregulator MCO 351 Positionsregulator MCO 352 Center Winder-regulator Effekttillval Bromsmotstånd Sinusvågfilter du/dt-filter Övertonsfilter (AHF) Övriga tillbehör IP 21/NEMA 1-paket (omvandla IP 20 till IP 21) PROFIBUS-adapter Sub-D9-anslutning Jordningsplåt för fältbusskablar USB-anslutningskabel för PC Panelgenomföring, alternativ Panelmonteringssats till LCP Monteringsfästen Nätbrytare Specifikationer Nätförsörjning (L1, L2, L3) V ±10 % Nätspänning FC 301: V ±10 % FC 302: V ±10 %, V ±10 % V ±10 % Nätfrekvens 50/60 Hz Aktiv effektfaktor (λ) 0,92 vid nominell belastning Effektfaktor (cos φ) nära noll (> 0,98) Koppling på nätspänningsingång L1, L2, L3 Max. 2 gånger/min. Utgångsdata (U, V, W) Motorspänning % av nätspänningen FC 301: 0, Hz (0,25 75 kw) Utfrekvens FC 302: Hz (0,25 75 kw) Hz ( kw) Hz (Flux-läge) Koppling på utgång Obegränsat Ramptider 0, s Obs! 160 % ström kan tillhandahållas i 1 minut. Högre överbelastning kan åstadkommas genom överdimensionering av frekvensomformaren. Digitala ingångar Programmerbara digitala ingångar FC 301: 4 (5) / FC 302: 4 (6) Logik PNP eller NPN Spänningsnivå 0 24 V DC Obs! En/två digitala ingångar kan programmeras som digitala utgångar för FC 301/FC 302. Analog ingång Analoga ingångar 2 Lägen Spänning eller ström Spänningsnivå FC 301: 0 till +10 V FC 302: -10 till +10 V (skalerbar) Strömnivå 0/4 till 20 ma (skalerbar) Puls-/pulsgivaringång Programmerbara puls-/pulsgivaringångar FC 301: 1 / FC 302: 2 Spänningsnivå 0 24 V DC (PNP positiv logik) Digital utgång* Programmerbara digitala FC 301: 1 / FC 302: 2 utgångar/pulsutgångar Spänningsnivå vid digital 0 24 V utgång/frekvensutgång Analog utgång* Programmerbara analoga utgångar 1 Strömområde 0/4 20 ma Reläutgångar* Programmerbara reläutgångar FC 301: 1 / FC 302: 2 Kabellängder FC 301: 50 m / FC 302: 150 m Max. längd på motorkabel (skärmad) FC 301: 75 m / FC 302: 300 m (oskärmad) * Fler analoga och digitala ingångar/utgångar kan läggas till som tillval. High power-tillval IEC Nödstopp med säkerhetsrelä Säkerhetsstopp med säkerhetsrelä RFI-filter NAMUR-plintar RCD IRM Nätskydd Regen-plintar Komplett alternativutbud finns i sortimentsguiden VLT High Power Drive. 7

8 VLT AutomationDrive fortsättning Märkström och nominell effekt T V T4/T /500 V kw A A HO A NO IP 20 IP 21 IP 55 IP 66 FC 300 HO NO HO NO 440 V >440 V 440 V >440 V PK25 0,25 1,8 PK37 0,37 2,4 1,3 1,2 1,3 1,2 PK55 0,55 3,5 1,8 1,6 1,8 1,6 PK75 0,75 4,6 A2 2,4 2,1 2,4 2,1 P1K1 1,1 6,6 3 2,7 3 2,7 P1K5 1,5 7,5 4,1 3,4 4,1 3,4 A4 A4 P2K2 2,2 10,6 A2 5,6 4,8 5,6 4,8 A2 A2 P3K0 3 12,5 7,2 6,3 7,2 6,3 A3 A3 A5 A5 P3K7 3,7 16,7 P4K0 4,0 10 8,2 10 8,2 A2 A2 P5K5 5,5 7,5 24,2 30, B3 B1 B1 B1 P7K5 7, ,8 46, , ,5 A3 A3 A5 A5 P11K ,2 59,4 B2 B2 B B4 P15K ,4 74, ,5 34 B3 B1 B1 B1 P18K 18, ,8 88 C1 C1 C1 37, C3 P22K B4 B2 B2 B2 P30K C4 C2 C2 C2 P37K C3 P45K C1 C1 C1 P55K P75K C4 C2 C2 C2 P90K P D3 D1 D1 P P D4 D2 D2 P P P P E2 E1 E1 P P P P P P P P P1M P1M P1M4 P1M6 Kontakta fabriken A1*/A2 A4/A5 A4/A5 IP 00 IP 20 A1*/A2 IP 21 A1*/A2 F1/F3 F2/F4 IP 54 F1/F3 F2/F4 IP 55 IP 66 IP 00/Chassi IP 20/Chassi IP 21/Typ 1 Med upgraderad sats IP 54/Typ 12 IP 55/Typ 12 IP 66/NEMA 4X Mått [mm] A1 A2 A3 A4 A5 B1 B2 B3 B4 C1 C2 C3 C4 D1 D2 D3 D4 E1 E2 F1 F2 F3 F4 H W D H W Obs! Måtten H och W är inklusive bakre plåt. H+ och W+ är med IP uppgraderad sats. D-måtten är utan tillval. A eller B för A1, A2 och A3. 8

9 kw A HO A NO T V T V A NO FC 300 HO NO 550 V >550 V 550 V >550 V 550 V 690 V 550 V 690 V PK25 0,25 PK37 0,37 PK55 0,55 PK75 0,75 1,8 1,7 P1K1 1,1 2,6 2,4 P1K5 1,5 2,9 2,7 A3 A3 A5 A5 P2K2 2,2 4,1 3,9 P3K0 3 5,2 4,9 P3K7 3,7 P4K0 4,0 6,4 6,1 P5K5 5,5 7,5 9,5 9 A3 A3 A5 A5 P7K5 7, ,5 11 P11K B3 B1 B1 B1 P15K P18K 18, B2 B2 B2 P22K B P30K P37K C1 C1 C C3 P45K P55K C4 C2 C2 C2 P75K P90K P P P P P P P P P P P P P P P P1M P1M IP2 0 IP 21 IP 55 IP 66 A HO IP 00 IP21 IP 54/55 B2 B2 C2 C2 D3 D1 D1 D4 D2 D2 E2 E1 E1 E2 E1 E1 F1/F3 F1/F3 F2/F4 F2/F4 9

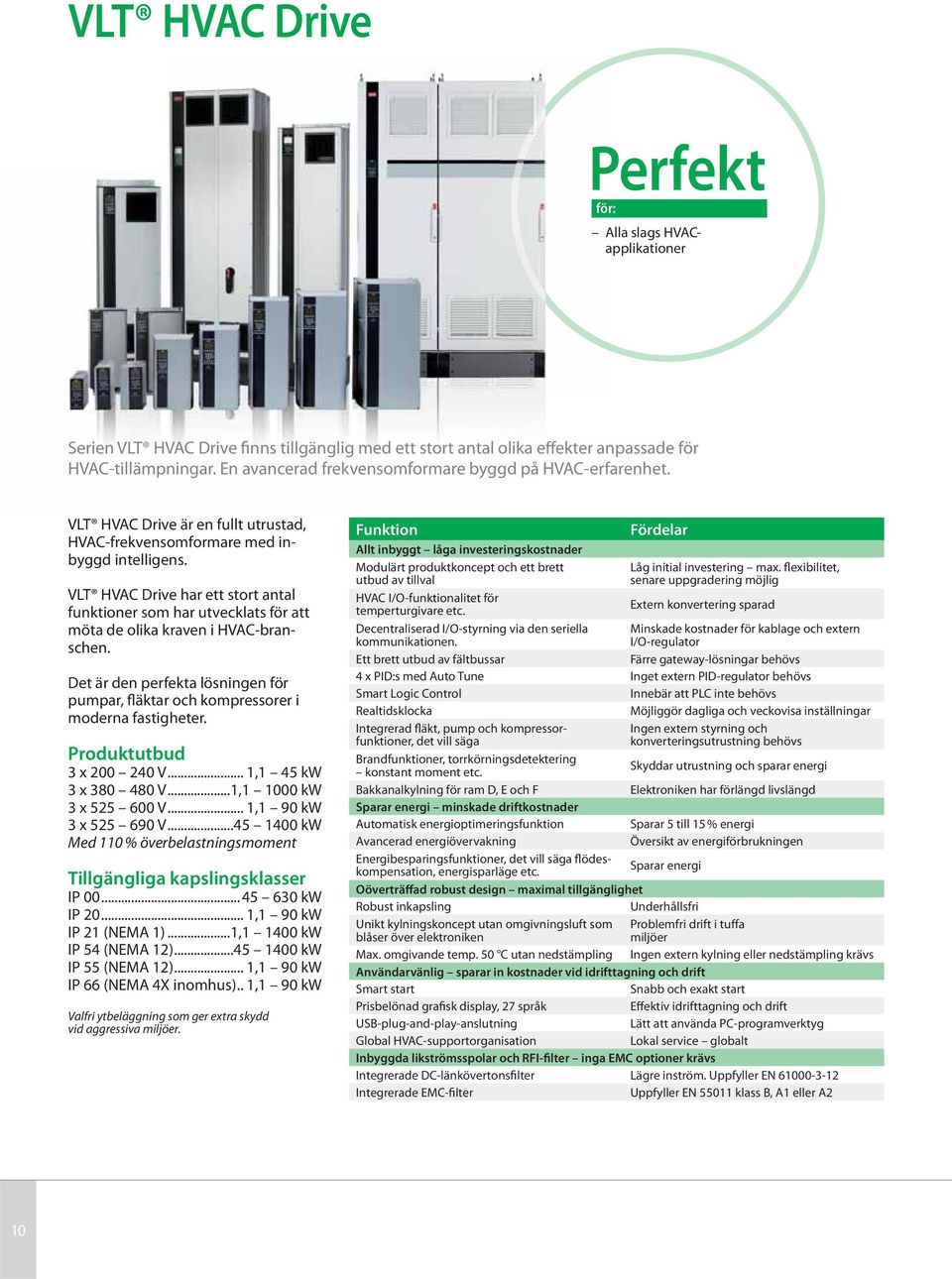

10 VLT HVAC Drive Perfekt för: Alla slags HVACapplikationer Serien VLT HVAC Drive finns tillgänglig med ett stort antal olika effekter anpassade för HVAC-tillämpningar. En avancerad frekvensomformare byggd på HVAC-erfarenhet. VLT HVAC Drive är en fullt utrustad, HVAC-frekvensomformare med inbyggd intelligens. VLT HVAC Drive har ett stort antal funktioner som har utvecklats för att möta de olika kraven i HVAC-branschen. Det är den perfekta lösningen för pumpar, fläktar och kompressorer i moderna fastigheter. Produktutbud 3 x V... 1,1 45 kw 3 x V...1, kw 3 x V... 1,1 90 kw 3 x V kw Med 110 % överbelastningsmoment Tillgängliga kapslingsklasser IP kw IP ,1 90 kw IP 21 (NEMA 1)...1, kw IP 54 (NEMA 12) kw IP 55 (NEMA 12)... 1,1 90 kw IP 66 (NEMA 4X inomhus).. 1,1 90 kw Valfri ytbeläggning som ger extra skydd vid aggressiva miljöer. Funktion Fördelar Allt inbyggt låga investeringskostnader Modulärt produktkoncept och ett brett utbud av tillval Låg initial investering max. flexibilitet, senare uppgradering möjlig HVAC I/O-funktionalitet för temperturgivare etc. Extern konvertering sparad Decentraliserad I/O-styrning via den seriella kommunikationen. Minskade kostnader för kablage och extern I/O-regulator Ett brett utbud av fältbussar Färre gateway-lösningar behövs 4 x PID:s med Auto Tune Inget extern PID-regulator behövs Smart Logic Control Innebär att PLC inte behövs Realtidsklocka Möjliggör dagliga och veckovisa inställningar Integrerad fläkt, pump och kompressorfunktioner, det vill säga Ingen extern styrning och konverteringsutrustning behövs Brandfunktioner, torrkörnings detektering konstant moment etc. Skyddar utrustning och sparar energi Bakkanalkylning för ram D, E och F Elektroniken har förlängd livslängd Sparar energi minskade driftkostnader Automatisk energioptimeringsfunktion Sparar 5 till 15 % energi Avancerad energiövervakning Översikt av energiförbrukningen Energibesparingsfunktioner, det vill säga flödeskompensation, energisparläge etc. Sparar energi Oöverträffad robust design maximal tillgänglighet Robust inkapsling Underhållsfri Unikt kylningskoncept utan omgivningsluft som blåser över elektroniken Problemfri drift i tuffa miljöer Max. omgivande temp. 50 C utan nedstämpling Ingen extern kylning eller nedstämpling krävs Användarvänlig sparar in kostnader vid idrifttagning och drift Smart start Snabb och exakt start Prisbelönad grafisk display, 27 språk Effektiv idrifttagning och drift USB-plug-and-play-anslutning Lätt att använda PC-programverktyg Global HVAC-supportorganisation Lokal service globalt Inbyggda likströmsspolar och RFI-filter inga EMC optioner krävs Integrerade DC-länkövertonsfilter Lägre inström. Uppfyller EN Integrerade EMC-filter Uppfyller EN klass B, A1 eller A2 10

11 Tillval Ett brett utbud av integrerade HVACtillval kan monteras i frekvensomformaren. Generellt I/O-tillval (MCB 101) 3 digitala ingångar, 2 digitala utgångar 1 analog strömutgång, 2 analoga spänningsingångar. Relätillval (MCB 105) Lägger till 3 reläutgångar Analogt I/O-tillval (MCB 109) 3 Pt1000/Ni1000-ingångar, 3 analoga späningsutgångar och batteribackup för realtidsklocka. Extern 24 V DC-försörjning (MCB 107) Extern 24 V DC-försörjning kan anslutas för styrkort och tillvalskort. Givaringångskort Givaringångskort för motorskydd med 2 eller 3 PT100- eller PT1000- ingångar (MCB114). Bromschoppertillval (IGBT) Om bromschoppern ansluts till ett externt bromsmotstånd begränsar den belastningen på mellankretsen om motorn fungerar som generator. Effekttillval Ett brett utbud av externa krafttillbehör för VLT HVAC Drive i kritiska nätverk eller tillämpningar finns i: Avancerade övertonsfilter: För kritiska tillämpningar och övertonsstörningar du/dt filter: för speciella krav på motorisolationskydd Sinusvågfilter (LC-filter): För tysta motorer HVAC, programverktyg för PC MCT 10: Perfekt för idrifttagning och underhåll av frekvensomformaren VLT Energy Box: Ett omfattande energianalysverktyg. Energiförbrukning med och utan frekvensomformare kan beräknas (frekvensomformarens återbetalningstid). Online-funktion för åtkomst till frekvensomformarens energilogg. MCT 31: verktyg för övertonsberäkning High power-tillval IEC Nödstopp med säkerhetsrelä Säkerhetsstopp med säkerhetsrelä Specifikationer Nätförsörjning (L1, L2, L3) V ±10 % Nätspänning V ±10 % V ±10 % V ±10 % Nätfrekvens 50/60 Hz Effektfaktor (cos φ) nära ett (> 0,98) Koppling på nätspänningsingång L1, L2, L3 1 2 gånger/min. Utgångsdata (U, V, W) Motorspänning % av nätspänningen Koppling på utgång Obegränsat Ramptider s Utan/med återkoppling Hz Digitala ingångar Programmerbara digitala ingångar 6* Logik PNP eller NPN Spänningsnivå 0 24 V DC * 2 kan användas som digitala utgångar Pulsingångar Programmerbara pulsingångar 2* Spänningsnivå 0 24 VDC (PNP positiv logik) Noggrannhet, pulsingång (0,1 110 khz) * Använd några av de digitala ingångarna Analog ingång Analoga ingångar 2 Lägen Spänning eller ström Spänningsnivå 0 V till +10 V (skalerbar) Strömnivå 0/4 till 20 ma (skalerbar) Analog utgång Programmerbara analoga utgångar 1 Strömområde vid analog utgång 0/4 20 ma Reläutgångar Programmerbara reläutgångar 2 (240 V AC, 2 A och 400 V AC, 2 A) Fältbusskommunikation Inbyggt som standard: FC-protokoll N2 Metasys FLN Apogee Modbus RTU Inbyggd BACnet RFI-filter NAMUR-plintar RCD IRM Nätskydd Regen-plintar Komplett alternativsutbud finns i sortimentsguiden VLT High Power Drive. Danfoss EC+ konceptet......gör att det går att använda PMmotorer i IEC-standardstorlekar med Danfoss VLT -frekvensomformare. När relevant motorinformation är angivet kan du dra fördelarna från den höga motoreffektiviteten på EC-tekniknivå på alla tillämpningar. Nödvändig styrmetod har byggts in i VLT -seriens frekvensomformare. Tillval: LonWorks (MCA 108) BACnet (MCA 109) DeviceNet (MCA 104) Profibus (MCA 101) Fördelar med EC+ konceptet: Valfri motorteknik: PM eller asynkron med samma frekvensomformare Drift och installation av VLT frekvensomformaren är likadan Säljaroberoende val av alla komponenter Bästa systemeffektivitet genom att kombinera optimerade komponenter Uppgradering av befintliga anläggningar Stöder ett brett utbud av standard- och PM-motorer 11

12 VLT HVAC Drive fortsättning Märkström och nominell effekt T V T V T V T V IP 20 IP 21 IP 55 IP 66 A IP 00 IP 20 IP 21 IP 54 IP 55 IP 66 FC 102 kw A 440 V >440 V 550 V >550 V 550 V 690 V P1K1 1,1 6,6 3 2,7 2,6 2,4 P1K5 1,5 7,5 A2 A2 4,1 3,4 2,9 2,7 A2 A2 P2K2 2,2 10,6 5,6 4,8 4,1 3,9 A3 A3 A5 A5 P3K0 3 12,5 7,2 6,3 5,2 4,9 A3 A3 A5 A5 P3K7 3,7 16,7 P4K0 4,0 10 8,2 A2 A2 6,4 6,1 P5K5 5,5 24, ,5 9 A3 A3 A5 A5 A3 A3 A5 A5 P7K5 7,5 30,8 B3 B1 B1 B ,5 11,5 11 P11K 11 46, P15K 15 59,4 B2 B2 B B3 B1 B1 B B3 B1 B1 B1 B4 P18K 18 74,8 37, P22K C1 C1 C C3 B4 B2 B2 B P30K B4 B2 B2 B2 P37K C4 C2 C2 C2 P45K C1 C1 C C3 C3 C1 C1 C1 P55K P75K C4 C2 C2 C2 C4 C2 C2 C2 P90K D3 D1 D1 P D3 D1 D1 P P P D4 D2 D P D4 D2 D2 P P E2 E1 E1 P D4 D2 D2 P P P E2 E1 E1 P P P F2/ F P P1M F2/ F P1M P1M A4/A5 A4/A5 F1/F3 F1/F3 A4 A4 A IP 20 IP 21 IP 55 IP 66 A IP 00 IP 21 IP 54/55 F1/F3 F1/F3 F2/F4 F2/F4 IP 00/Chassi IP 20/Chassi IP 21/Typ 1 Med upgraderad sats IP 54/Typ 12 IP 55/Typ 12 IP 66/NEMA 4X Mått [mm] A2 A3 A4 A5 B1 B2 B3 B4 C1 C2 C3 C4 D1 D2 D3 D4 E1 E2 F1 F2 F3 F4 H W D H W Obs! Måtten H och W är inklusive bakre plåt. H+ och W+ är med IP uppgraderad sats. D-måtten är utan tillval. A eller B för A1, A2 och A3. 12

13 VLT AQUA Drive Perfekt för: Vattenförsörjning Reningsverk Fjärrvärmeverk Bevattning Danfoss VLT Drives oöverträffade erfarenhet användes till att göra VLT AQUA Drive till den perfekta produkten för AC-motordrivna tillämpningar i moderna vatten- och avloppssystem. Kan även användas för uppgradering. VLT AQUA Drive är främst avsedd för vatten- och avloppstillämpningar. VLT AQUA Drive har en rad olika standard- och tillvalsfunktioner, VLT AQUA Drive har de lägsta totalkostnaderna i vatten- och avloppstillämpningar. Effektområde 1 x V AC...1,1 22 kw 1 x V AC...7,5 37 kw 3 x V AC...0,25 45 kw 3 x V AC... 0, kw 3 x V AC... 0,75 90 kw 3 x V AC kw Tillval En rad tillval kan integreras i frekvensomformaren: Generellt I/O-tillval (MCB 101) 3 digitala ingångar, 2 digitala utgångar 1 analog strömutgång, 2 analoga spänningsingångar. Fortsättning på nästa sida. Funktion Dedikerade funktioner Torrkörningsdetektering Flödeskompensationfunktion 2-stegs ramp (inledande ramp) Backventilsramp Rörfyllningsläge Inbyggd motorväxlingsfunktion Energisparläge Detektering av inget/lågt flöde Kurvslutsdetektering Pumpkaskadregulator Bakkanalkylning för ram D, E och F Energibesparing VLT -verkningsgrad (98 %) Automatisk energioptimering (AEO) Energisparfunktion Master/follower styrning Autojustering av in/urkopplingsvarvtal Flödeskompensation Pålitlig IP 20 IP 66-kapslingar Alla effektstorlekar finns tillgängliga i IP 54/55 kapslingar Lösenordsskydd Huvudströmbrytare Tillval, inbyggt RFI-filter Inbyggd Smart Logic Control Säkerhetsstopp (en ledare) Max. omgivande temperatur upp till 50 C utan nedstämpling Användarvänlig Prisbelönad manöverpanel (LCP) En och samma frekvensomformarmodell för hela effektområdet Intuitivt användargränssnitt Inbyggd realtidsklocka Modulär design Autojustering av PI-regulatorer Indikering av återbetalningstid Fördel Skyddar pumpen Sparar energi Skyddar brunnspumpar Skyddar mot vattenslag och minksar kostnaderna för mjukstängande ventiler Eliminerar vattenslag Drift/energisparläge, kostnadsreducering Sparar energi Skyddar pumpen Skyddar pumpen, läckagedetektering Lägre utrustningskostnad Förlängd livstid för elektronik Minskade driftkostnader Sparar energi Sparar 3 till 8 % energi Sparar energi Sparar upp till 15 % energi Minskad energiförbrukning Sparar energi genom att justera börvärdet Maximal tillgänglighet Utomhusmontering Bred användbarhet i standard levererad kapsling Pålitlig drift Inget behov för extern brytare Inga externa moduler krävs Minskat behov av PLC-funktioner Säker drift/mindre kablage Minskar behovet av kylning Sparar initiala kostnader och driftkostnader Effektiv idrifttagning och drift Minskat utbildningsbehov Tidsbesparing Lägre utrustningskostnad Möjliggör en snabb installation av tillval Tidsbesparing Enkelhet 13

14 VLT AQUA Drive fortsättning Tillval Kaskadregulator (MCO 101, 102) Uppgraderar den inbyggda kaskadregulatorn för att kunna driva flera pumpar med en högre energieffektivitet med master/follower-pumpstyrning. Gör det möjligt att köra alla pumpar på samma varvtal med optimerat in/ur-kopplingsvarvtal. Dessutom balanseras pumparnas gångtid för att få jämnt slitage. Relä och analogt I/O-tillval (MCB 105, 109) Uppgradera vid behov av fler in/utgångar. Givaringångstillval (MCB 114) Tillbehöret skyddar motorn från överhettning genom övervakning av lager och motortemperatur. Gränserna och åtgärd kan justeras och de individuella givartemperaturerna visas på displayen eller via fältbuss. PTC-termistorkort (MCB 112) MCB 112 är ansluten till säkerhetsstopp och skyddar motorn från överhettning. Den är godkänd för styrning av en certifierad Ex proofmotor i en potentiell explosiv miljö (ATEX) i zonerna (gas) och zonerna (damm). Profibus (MCA 101), DeviceNet (MCA 104) PTC-termistorkort (MCB 112) Profinet SRT (MCA 120) EtherNet IP (MCA 121) och Modbus TCP (MCA 122) Fältbusstillval. 24 V DC strömförsörjning (MCB 107) Back-up-system för att hålla styrsystemet igång vid strömavbrott. Ytbehandlat PCB finns För krävande miljöer enligt nivåer i IEC , standard 3C2, tillval 3C3. High power-tillval Komplett tillvalslista finns i sortimentsguiden VLT High Power Drive. Specifikationer Nätförsörjning (L1, L2, L3) V ±10 %, Nätspänning V ±10 %, V ±10 %, V ±10 % Nätfrekvens 50/60 Hz Effektfaktor (cos φ) nära ett (> 0,98) Aktiv effektfaktor ( 0,9 Koppling på nätspänningsingång L1, L2, L3 1 2 gånger/min. Utgångsdata (U, V, W) Motorspänning % av nätspänning Koppling på utgång Obegränsat Ramptider sek. Utgångsfrekvens (beroende på effektstorlek) 1000 Hz Obs! VLT AQUA-frekvensomformaren kan leverera 110 % ström i en minut. Högre överbelastning kan åstadkommas genom överdimensionering av frekvensomformaren. Digitala ingångar Programmerbara digitala ingångar 6* Logik PNP eller NPN Spänningsnivå 0 24 VDC * Två av ingångarna kan användas som digitala utgångar. Analoga ingångar Antal analoga ingångar 2 Lägen Spänning eller ström Spänningsnivå -10 till +10 V (skalerbar) Strömnivå 0/4 till 20 ma (skalerbar) Pulsingångar Programmerbara pulsingångar 2 Spänningsnivå 0 24 V DC (PNP positiv logik) Noggrannhet, pulsingång (0,1 110 khz) * Två av de digitala ingångarna kan användas som pulsingångar. Analog utgång Programmerbara analoga utgångar 1 Strömområde vid analog utgång 0/4 20 ma Reläutgångar Programmerbara reläutgångar 2 (240 V AC, 2 A och 400 V AC, 2 A) Fältbusskommunikation Inbyggda FC-protokoll och Modbus RTU (tillval: Modbus TCP, Profibus, DeviceNet, Ethernet IP) Omgivningstemperatur Upp till 55 C (50 C utan nedstämpling) Effekttillval Vi erbjuder en rad olika krafttillbehör som kan användas tillsammans med vår frekvensomformare i kritiska nätverk eller tillämpningar: VLT Low Harmonic Drive: Optimal reducering av övertoner med ett inbyggt aktivt filter. VLT Advanced Harmonic Filter: För tillämpningar där reducering av övertonsstörningar är viktigt. du/dt-filter: för minskad stress av fasisolering i motor. Sinusvågfilter (LC-filter): för reducering av motorljud. PC-programverktyg för AQUA MCT 10: Idealisk för driftsättning och service av frekvensomformaren, inklusive handledd programmering av kaskadregulatorn, realtidsklocka, Smart Logic Control och förebyggande underhåll. VLT Energy Box: Mångsidigt energianalysverktyg. Energiförbrukning med och utan frekvensomformare kan beräknas (frekvensomformarens återbetalningstid). Online-funktion för åtkomst till frekvensomformarens energilogg. MCT 31: Verktyg för övertonsberäkning. 14

15 Märkström och nominell effekt T V T V 1-fas 3-fas 1-fas 3-fas A A A T V T V A IP 20 IP 55 IP 66 IP 20 IP 21 IP 55 IP V >440 V Alla IP-kl.* 440 V >440 V IP 00 IP 20 IP 21 IP 54 IP 55 IP 66 IP 20 IP 21 IP 55 IP 66 IP 00 IP 21 IP 54/55 FC 202 kw A PK25 0,25 1,8 PK37 0,37 2,4 1,3 1,2 PK55 0,55 3,5 1,8 1,6 PK75 0,75 4,6 2,4 2,1 1,8 1,7 A2 A2 P1K1 1,1 6,6 A3 A5 A5 3 2,7 A2 A2 2,6 2,4 P1K5 1,5 7,5 4,1 3,4 2,9 2,7 A3 A3 A5 A5 P2K2 2,2 10,6 5,6 4,8 4,1 3,9 B1 B1 P3K0 3 12,5 7,2 6,3 5,2 4,9 A3 A3 A5 A5 P3K7 3,7 16,7 P4K0 4,0 10 8,2 A2 A2 6,4 6,1 P5K5 5,5 24,2 B1 B A3 A3 A5 A5 A3 A3 A5 A5 9,5 9 P7K5 7,5 30,8 B2 B2 B3 B1 B1 B B ,5 11,5 11 P11K 11 46, B P15K 15 59,4 C1 C1 B2 B2 B B3 B1 B1 B B3 B1 B1 B B4 P18K 18 74,8 37,5 34 C1 37, B2 B2 P22K C2 C2 C1 C1 C C3 B4 B2 B2 B P30K B4 B2 B2 B P37K C4 C2 C2 C C C2 C2 P45K C1 C1 C C3 C3 C1 C1 C1 P55K P75K C4 C2 C2 C C4 C2 C2 C2 P90K D3 P D3 D1 D1 P D1 D1 P P D4 D2 D P D4 D2 D2 P P E2 E1 E1 P D4 D2 D2 P P P E2 E1 E1 P P P F2/ F P P1M F2/ F P1M P1M A4/A5 A4/A5 F1/F3 F1/F3 A4 A4 550 V >550 V 550 V 690 V C2 + D1 C2 + D1 F1/F3 F1/F3 F2/F4 F2/F4 IP 00/Chassi IP 20/Chassi IP 21/Typ 1 Med upgraderad sats IP 54/Typ 12 IP 55/Typ 12 IP 66/NEMA 4X * Tillgänglig i alla IP-klasser. ** MCF 101 IP 21 uppgraderingssats Mått [mm] A2 A3 A4 A5 B1 B2 B3 B4 C1 C2 C3 C4 D1 D2 D3 D4 E1 E2 F1 F2 F3 F4 H W D H W Obs! Måtten H och W är inklusive bakre plåt. H+ och W+ är med IP uppgraderad sats. D-måtten är utan tillval. A eller B för A1, A2 och A3. 15

16 VLT 2800-serien Perfekt för: Transportbanor, centrifuger, doseringspumpar, kompressorer Specialtillämpningar som skärmaskiner med konstant varvtal och paketeringsmaskiner som kräver hög precision VLT 2800-serien har utvecklats för lågeffektmarknaden. Frekvensomformaren är extremt kompakt och förberedd för sida-vid-sida-montering. Konceptet är baserat på moduler med en effektmodul och en styrmodul. VLT 2800-serien är utformad för stabil drift i industriapplikationer. Effektområde 1/3 x V...0,37 3,7 kw 3 x V... 0,55 18,5 kw Med 160 % överbelastningsmoment (normal överbelastning) Funktion Automatisk Motoranpassning PID-regulator Precisionsstopp Torrkörningsdetektering Fältbusskommunikation Pålitlig Inbyggt RFI-filter Förbättrat energisparläge Max. omgivande temperatur 45 C utan nedstämpling Användarvänlig Snabbmeny Rörfyllningsläge Fältbusskommunikation Fördelar Säkerställer optimal matchning mellan frekvensomformare och motor Ökar prestanda Optimerad processreglering Hög repeternoggrannhet vid stopp Ingen specifik detekteringsutrustning krävs Möjligör styrning och övervakning av frekvensomformarna från en PC eller en PLC Profibus och DeviceNet finns Maximal drifttid Uppfyller EMC-standarden EN A Utmärkt styrning av pumpavstängning vid låga flöden Ingen extern kylning eller överdimensionering krävs Sparar kostnader vid idrifttagning och drift Enkel att använda Förhindrar tryckslag vid rörfyllning Möjliggör styrning och övervakning av frekvensomformarna från PC och PLC Profibus och DeviceNet finns 16

17 Programverktyg för PC MCT 10: Idealverktyget för idrifttagning och service av frekvensomformaren. MCT 31: Verktyg för övertonsberäkning. RFI-filter RFI-filtret säkerställer att frekvensomformaren inte stör annan elektrisk utrustning ansluten till samma elnät. Om en RFI 1B-filtermodul sätts in mellan nätet och VLT 2800, uppfyller lösningen EMC-normen EN B. Effekt Inström Specifikationer Nätförsörjning (L1, L2, L3) Nätspänning V ±10 %, V ±10 % Nätfrekvens 50/60 Hz Effektfaktor (cos φ) nära ett (> 0,98) Koppling på nätspänningsingång L1, L2, L3 1 2 gånger/min. Utgångsdata (U, V, W) Motorspänning % av nätspänningen Koppling på utgång Obegränsat Ramptider 0, s Med återkoppling Hz Digitala ingångar För start/stop, återställning, termistor etc. 5 Logik PNP eller NPN Spänningsnivå 0 24 V DC Analog ingång Antal analoga ingångar 2 Spänningsnivå -10 till +10 V (skalerbar) Strömnivå 0/4 till 20 ma (skalerbar) Pulsingångar Antal pulsingångar 2 Spänningsnivå 0 24 V DC (PNP positiv logik) Noggrannhet, pulsingång (0,1 110 khz) Digital utgång Antal digitala utgångar 1 Analog utgång Programmerbara analoga utgångar 1 Strömområde 0/4 20 ma Reläutgångar Antal reläutgångar 1 Fältbusskommunikation RS485 Omgivningstemperatur 50 C P N,M I INV I L,N Nät Modell [kw] [A] [A] ,37 2,2 5, ,55 3,2 8, ,75 4,2 10, ,1 6,0 14, ,5 6,8 15,2 2822* 2,2 9,6 22,0 2840* 3,7 16,0 31, ,37 2,2 2, ,55 3,2 4, ,75 4,2 5, ,1 6,0 7, ,5 6,8 7, ,2 9,6 8, ,7 16,0 14, ,55 1,7 1, ,75 2,1 1, ,1 3,0 2, ,5 3,7 3, ,2 5,2 4, ,0 7,0 6, ,0 9,1 8, , , , , , , , , ,5 37,5 37,5 * Finns inte med RFI-filter 1 x V 3 x V 3 x V Skåpstorlekar [mm] Höjd A B C D A ,5 267,5 505 a Bredd B b Djup C B A C D 17

18 VLT Micro Drive Perfekt för: Industriell automatisering HVAC-tillämpningar OEM VLT Micro-frekvensomformare är en enhet för allmänt bruk som kan styra växelströmsmotorer på upp till 22 kw. Det är en liten frekvensomformare med maximal styrka och pålitlighet. VLT Micro Drive är en fullvärdig medlem av VLT -familjen och delar dess höga kvalitet när det gäller design, pålitlighet och användarvänlighet. Komponenterna av hög kvalitet och de genuina VLT -lösningarna gör VLT Micro Drive mycket pålitlig. RoHS-kompatibel VLT Micro Drive tillverkas med hänsyn tagen till miljön och den uppfyller RoHS-direktivet. Effektområde 1-fas, V AC... 0,18 2,2 kw 3-fas, V AC...0,25 3,7 kw 3-fas, V AC... 0,37 22 kw Funktion Fördelar Användarvänlig Enkel idrifttagning Sparar tid Montera anslut kör! Minimal ansträngning minimal tidsåtgång Kopiera inställningar via den lokala manöverpanelen Enkelt att programmera flera frekvensomformare Intuitiv parameterstruktur Minimalt behov av att använda handboken Kompatibel med VLT -programvara Kortare idrifttagningstid Skyddande funktioner Ekonomisk drift Process-PI-regulator Ingen extern regulator behövs Automatisk Motoranpassning Säkerställer optimal matchning mellan frekvensomformare och motor 150 % motormoment i upp till 1 minut Stort start och accelerationsmoment Flygande start ( haka på en roterande motor) Tripper inte när den startas på en roterande motor Elektroniskt-termiskt relä (ETR) Ersätter externt motorskydd Smart Logic Control Minskat behov av PLC-funktioner Inbyggt RFI-filter Sparar kostnader och utrymme Energibesparing Minskade driftkostnader Verkningsgrad: 98 % Minimala förluster Automatisk energioptimering (AEO) Sparar 5-15 % energi i HVAC-tillämpningar Pålitlig Maximal drifttid Jordfelsskydd Stoppar frekvensomformaren vid jordfel Skydd mot övertemperatur Skyddar motorn och frekvensomformare Kortslutningsskydd Skyddar frekvensomformaren Optimal värmeavgivning Ökad livslängd Unik kylningslösning utan luftflöde över elektroniken Problemfri drift i tuffa miljöer Elektronik av hög kvalitet Låga kostnader under hela livslängden Kondensatorer av hög kvalitet Tål ojämn strömförsörjning Alla enheter fabrikstestas med full belastning Mycket pålitlig Dammtålig Ökar livslängden RoHS-kompatibel Skyddar miljön Utformad för WEEE Skyddar miljön 18

19 Ytbehandlad PCB standard För krävande miljöer. Effekttillval Danfoss VLT Drives erbjuder ett brett utbud av externa effekttillval som kan användas med våra frekvensomformare i kritiska nätverk eller tillämpningar: VLT Avancerat övertonsfilter: För tillämpningar där reducering av övertonsstörningar är viktigt. Programverktyg för PC MCT 10: Idealisk för driftsättning och service av frekvensomformaren. VLT Energy Box: Omfattande energianalysverktyg som visar frekvensomformarens återbetalningstid. MCT 31: Verktyg för övertonsberäkning. Specifikationer Nätförsörjning (L1, L2, L3) Nätspänning 1 x V ±10 %, 3 x V ±10 % 3 x V ±10 % Nätfrekvens 50/60 Hz Effektförskjutningsfaktor (cos φ) nära noll (> 0,98) Koppling på nätspänningsingång L1, L2, L3 1 2 gånger/min. Utgångsdata (U, V, W) Motorspänning % av nätspänningen Utfrekvens Hz (VVC+-läge), Hz (U/f-läge) Koppling på utgång Obegränsat Ramptider 0, s Digitala ingångar Programmerbara digitala ingångar 5 Logik PNP eller NPN Spänningsnivå 0 24 V DC Pulsingångar Programmerbara pulsingångar 1* Spänningsnivå 0-24 V DC (PNP positiv logik) Pulsingångsfrekvens Hz * En av de digitala ingångarna kan användas för pulsingångar. Analog ingång Analoga ingångar 2 Lägen 1 ström/1 spänning eller ström Spänningsnivå 0 10 V (skalerbar) Strömnivå 0/4 till 20 ma (skalerbar) Analog utgång Programmerbara analoga utgångar 1 Strömområde vid analog utgång 0/4 20 ma Reläutgångar Programmerbara reläutgångar 1 (240 VAC, 2 A) Godkännanden CE, C-tick, UL Fältbusskommunikation FC-protokoll/Modbus RTU Beställningsnummer M1 M2 Skåpstorlekar (inkl. monteringsfläns) [mm] M1 M2 M3 M4 M5 Höjd Bredd Djup mm med potentiometer M3 M4 M5 200 V 400 V Effekt [kw] Current [I-nom.] 1-fas 3-fas Current [I-nom.] 3-fas 0,18 1,2 132F ,25 1,5 132F ,37 2,2 132F F ,2 132F ,75 4,2 132F F ,2 132F ,5 6,8 132F F ,7 132F ,2 9,6 132F F ,3 132F ,0 7,2 132F ,7 15,2 132F ,0 9,0 132F ,5 12,0 132F ,5 Micro-frekvensomformare på 1,5 kw och 15,5 132F ,0 uppåt 23,0 132F ,0 har en inbyggd bromschopper 31,0 132F ,5 37,0 132F ,0 43,0 132F 0061 VLT -manöverpanel, LCP 11...Utan potentiometer: 132B0100 VLT -manöverpanel LCP 12...Med potentiometer: 132B

20 VLT Decentral Drive FCD 302 Perfekt för: tillämpningar för transport-banor Installationer i våtutrymmen Installationer med många frekvensomformare, utspridda över ett större område VLT Decentral Drive FCD 302 är den nya generationen av den framgångsrika VLT Decentral FCD 300 och är uppbyggd på VLT AutomationDrive FC 302 plattformen. Den kombinerar funktionerna hos bägge produkterna i en ny kapsling, utformad för bästa passning vid direkt maskinmontering. Både enkelhet och robusthet har övervägts vid utformningen av den nya VLT Decentral Drive FCD 302. Detta har resulterat i en användarvänlig produkt med bästa prestanda och kapslingsgrad. Decentraliserade frekvensomformare är utformade för maskinnära montage där man inte har plats för eller behov av utrymmeskrävande apparatskåp. Med den här lösningen kan den skärmade motorkabeln hållas kort. One-box-koncept Alla tillval är inbyggda som en del av enheten, och därmed minskar behovet för montering av flera boxar, anslutningar och plintar i installationen. Arbetskostnaderna för montering och risk för fel minskar kraftigt. Effektområde 0,37 3 kw, 3 x V Kapsling IP 66 standard svart IP 66 standard vit IP 69K hygienisk, vit (alla kapslingar är klassade som typ 4X) Funktion Pålitlig Specialfärgbehandling och jämn yta Tvådelad design (Installationsbox och elektronikdel) Låsbar nät/motorbrytare kan fås som option Användarvänlig Kan anpassas till olika motorer, t.ex. växel-, asynkron-, aller permanentmagnetmotorer. Dubblerade plintar möjliggör powerloop Synliga LED:s Programmering och styrning via inkopplingsbar LCP, fältbuss, eller MCT10-program Prisbelöntad manöverpanel med handbok Fjäderspända plintar Integrerad USB-port Intelligent Smart Logic Control Säkerhetsstopp, STO: Safe Torque Off Intelligenta varningssystem Fördelar Maximal drifttid Lätt att rengöra, ingen smutsfälla Enkel och snabb service Lokal frånkoppling är möjlig Sparar kostnader vid idrifttagning och drift Enkel och flexibel installation Minskat kablage Snabb statuskontroll Enkel driftsättning Enkel att använda Enkel och snabb anslutning Direkt anslutning till PC Inbyggda funktioner Minskar behovet för PLC-kapacitet Minskar behovet av extrakomponenter Varning före kontrollerat stopp 20

21 Integrerad 24 V-försörjning 24 V DC-manöverspänning finns i frekvensomformaren. Separata plintar finns för fjärr I/O-distribution. Intern vidarekoppling på nätingång Den nya FCD 302 förenklar intern vidarekoppling av nätspänningen. Plintar för 6 mm 2 strömkablar inuti kapslingen gör att det går att ansluta flera enheter till samma nätkabel. Ethernet-brytare Två RJ-45-portar finns tillgängliga i frekvensomformaren för enkel vidarekoppling av Ethernet-kommunikation. Fältbusstillval Profbus DP Profinet Ethernet/IP Tillval Pulsgivare Resolver Maskinvarualternativ Monteringsfästen Servicebrytare M12-givarkontakter Extern 24 V DC anslutning Bromschopper Styrning av mekanisk broms Mått Liten kapsling (0,37 2,2 kw/0,5 3,0 HP) Specifikationer Nätförsörjning (L1, L2, L3) Nätspänning V ±10% Nätfrekvens 50/60 Hz Aktiv effektfaktor (λ) 0,92 vid nominell belastning Effektfaktor (cos ф) (>0,98) Koppling på nätspänningsingång 2 gånger/min Utgångsdata (U, V, W) Motorspänning % av försörjning Utfrekvens Hz Hz (Flux-läge) Koppling på utgång Obegränsat Ramptider 0, s Digitala ingångar Programmerbara digitala ingångar 4 (6) Logik PNP eller NPN Spänningsnivå 0 24 V DC Obs! En/två digitala ingångar kan programmeras som en digital utgång Analoga ingångar Antal analoga ingångar 2 Lägen Spänning eller ström Spänningsnivå -10 till +10 V (skalerbar) Strömnivå 0/4 till 20 ma (skalerbar) Puls-/pulsgivaringång Programmerbara puls-/pulsgivaringångar 2 Spänningsnivå 0 24 V DC (PNP positiv logik) Digital utgång Programmerbara digitala utgångar/pulsutgångar 2 Spänningsnivå vid digital utgång/frekvensutgång 0 24 V Analog utgång Programmerbara analoga utgångar 1 Strömområde 0/4 20 ma Reläutgångar Programmerbara reläutgångar 2 Integrerad 24 V-försörjning Max. belastning 600 ma Stor kapsling (0,37 3 kw/0,5 4,0 HP) Alla mått är i mm 21

22 VLT Decentral FCD 300 Perfekt för: Materialhantering i livsmedelsbranschen Installationer i våtutrymmen Decentraliserade installationer VLT Decentral FCD 300 är en komplett frekvensomformare som är konstruerad för decentraliserad montering. Den kan monteras på maskinen eller väggen nära motorn, eller direkt på motorn. VLT Decentral FCD 300 levereras i en mycket robust kapsling målad med specialfärg som tål tuffa miljöer och typiska rengöringsmedel som används i våtutrymmen. Konstruktionen har en yta som är lätt att rengöra. Den decentraliserade konstruktionen minskar behovet av centrala manöverpaneler och eliminerar behovet av utrymmeskrävande apparatskåp. Dessutom minskar behovet av långa skärmade motorkablar. Effektområde 0,37 3,3 kw, 3 x V Kapsling IP 66/Typ 4X (inomhus) Funktion Pålitlig Specialbehandlad yta som tål aggressiva miljöer Tvådelad design (installationsbox och elektronikdel) Integrerad låsbar servicebrytare som option Skyddsfunktioner Användarvänlig Kan användas till olika asynkron och växelmotorer Utformad för intern vidarekoppling av nätspänning och busskommunikation Synliga LED:s Programmering och styrning via inkopplingsbar LCP, fältbuss, eller MCT10-programvara Fördelar Maximal drifttid Lätt att rengöra, ingen smutsfälla Enkel och snabb service Lokal frånkoppling är möjlig Skyddar motor och frekvensomformare Sparar kostnader vid idrifttagning och drift Enkel och flexibel installation Minskat kablage Snabb statuskontroll Enkel driftsättning Centralt eller decentral koncept Robust yta som är enkel att rengöra Snabbinkoppling av LCP 22
