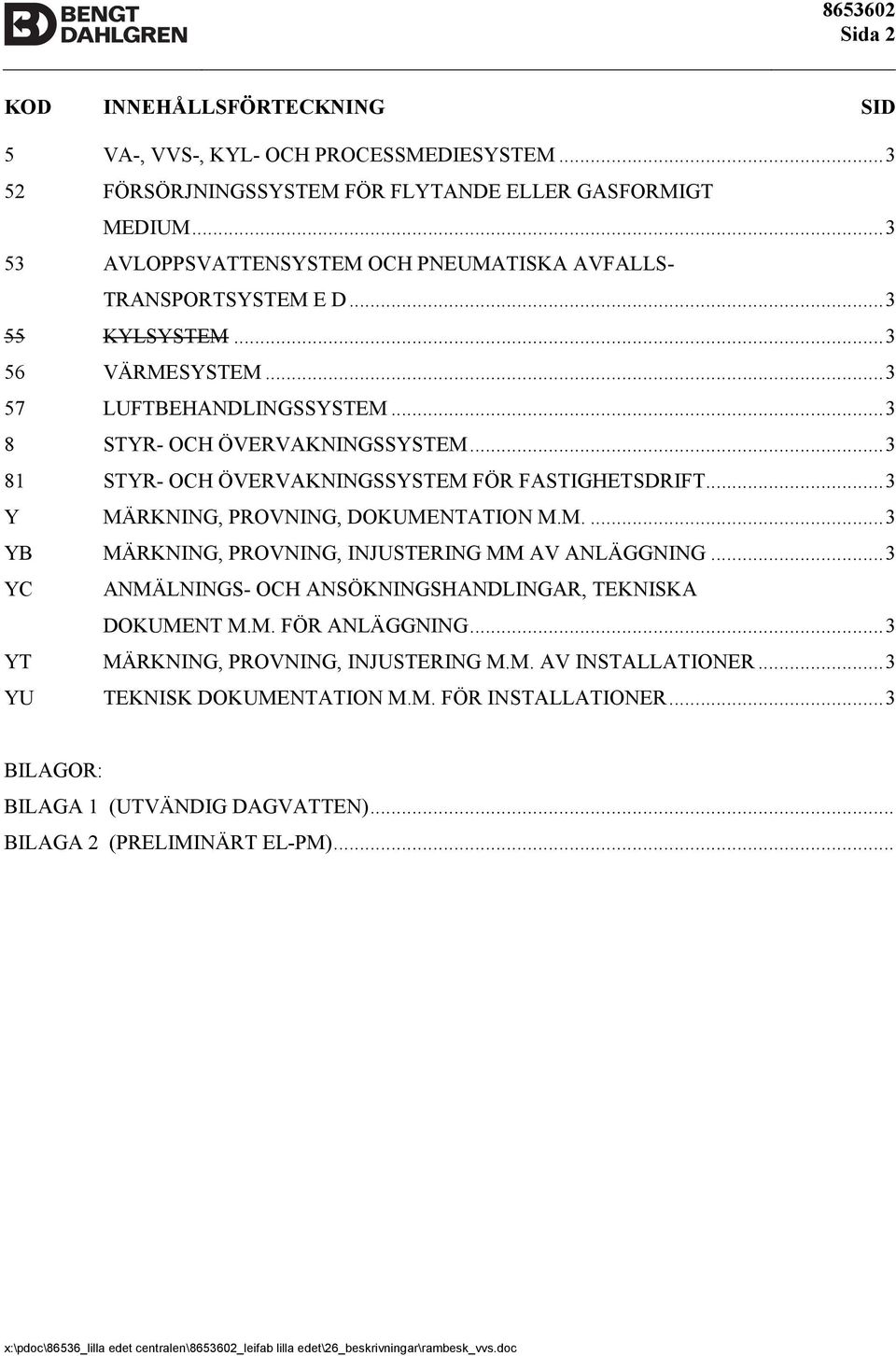

2 2 KOD INNEHÅLLSFÖRTECKNING SID 5 VA, VVS, KYL OCH PROCESSMEDIESYSTEM FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AVFALLS TRANSPORTSYSTEM E D KYLSYSTEM VÄRMESYSTEM LUFTBEHANDLINGSSYSTEM STYR OCH ÖVERVAKNINGSSYSTEM STYR OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT...3 Y MÄRKNING, PROVNING, DOKUMENTATION M.M...3 YB MÄRKNING, PROVNING, INJUSTERING MM AV ANLÄGGNING...3 YC ANMÄLNINGS OCH ANSÖKNINGSHANDLINGAR, TEKNISKA DOKUMENT M.M. FÖR ANLÄGGNING...3 YT MÄRKNING, PROVNING, INJUSTERING M.M. AV INSTALLATIONER...3 YU TEKNISK DOKUMENTATION M.M. FÖR INSTALLATIONER...3 BILAGOR: BILAGA 1 (UTVÄNDIG DAGVATTEN)... BILAGA 2 (PRELIMINÄRT ELPM)...

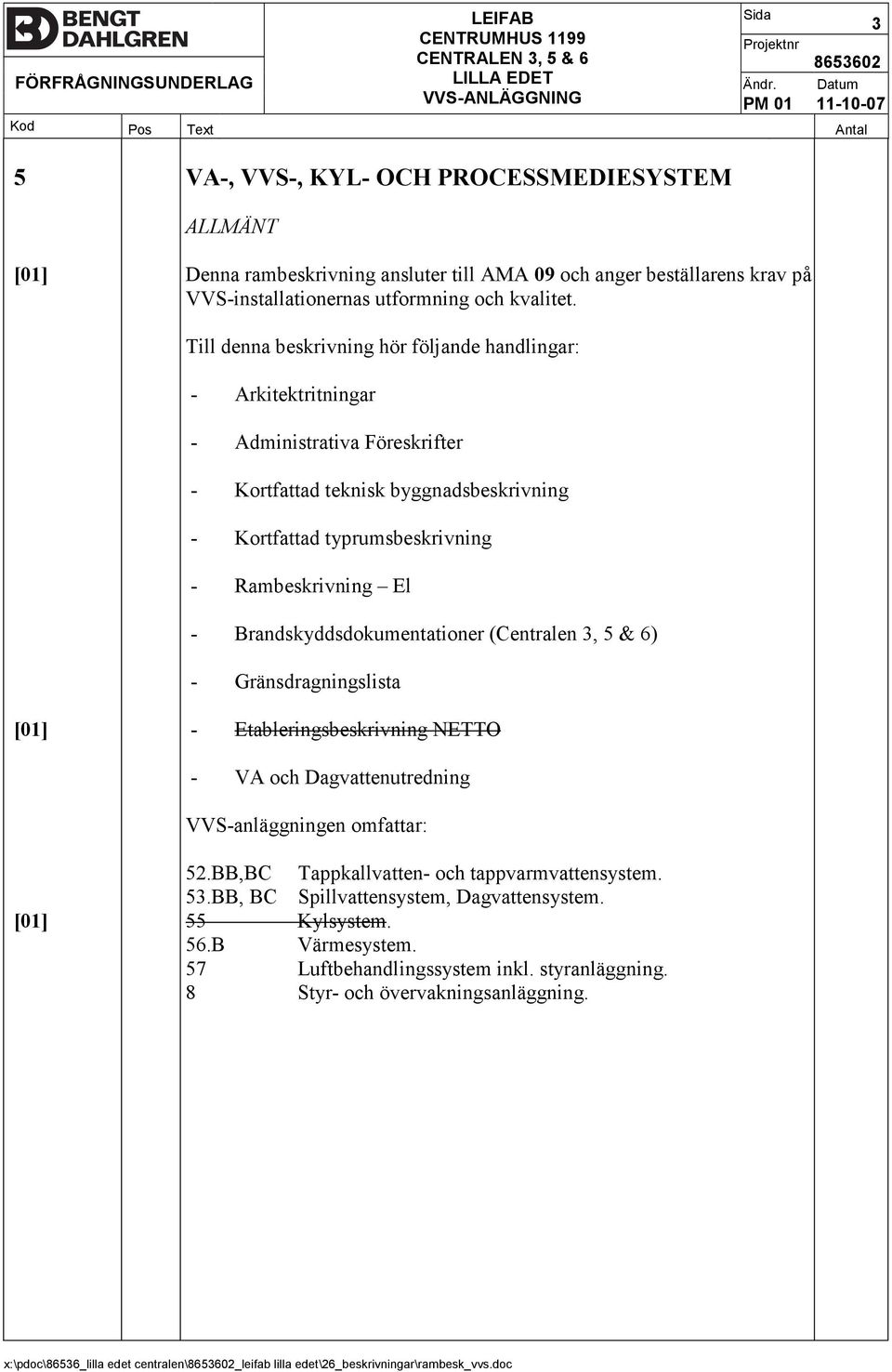

3 3 Ändr. Datum PM VA, VVS, KYL OCH PROCESSMEDIESYSTEM ALLMÄNT [01] Denna rambeskrivning ansluter till AMA 09 och anger beställarens krav på VVSinstallationernas utformning och kvalitet. Till denna beskrivning hör följande handlingar: Arkitektritningar Administrativa Föreskrifter Kortfattad teknisk byggnadsbeskrivning Kortfattad typrumsbeskrivning Rambeskrivning El Brandskyddsdokumentationer (Centralen 3, 5 & 6) Gränsdragningslista [01] Etableringsbeskrivning NETTO VA och Dagvattenutredning VVSanläggningen omfattar: 52.BB,BC Tappkallvatten och tappvarmvattensystem. 53.BB, BC Spillvattensystem, Dagvattensystem. [01] 55 Kylsystem. 56.B Värmesystem. 57 Luftbehandlingssystem inkl. styranläggning. 8 Styr och övervakningsanläggning.

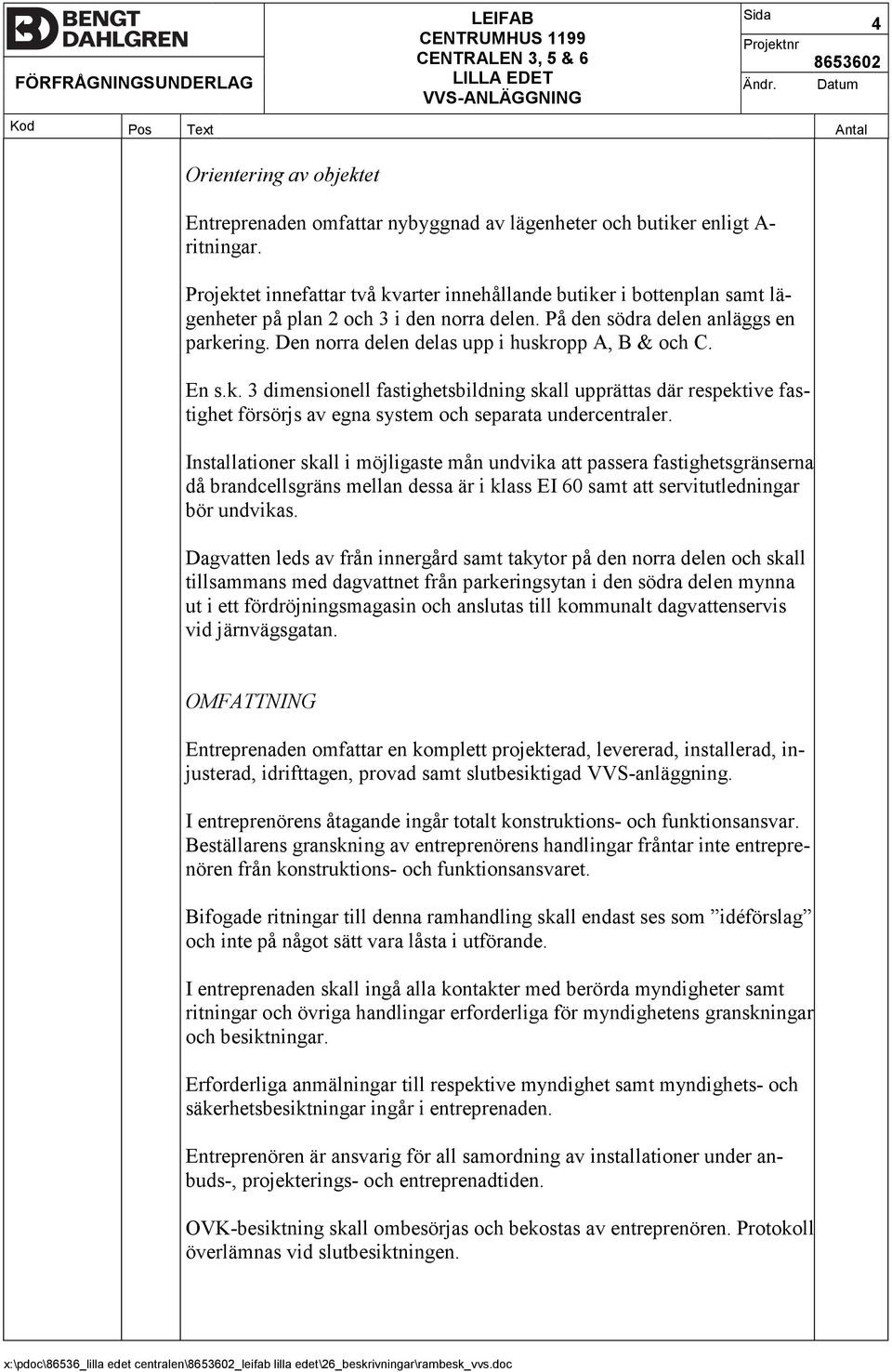

4 Ändr. 4 Datum Orientering av objektet Entreprenaden omfattar nybyggnad av lägenheter och butiker enligt A ritningar. Projektet innefattar två kvarter innehållande butiker i bottenplan samt lä genheter på plan 2 och 3 i den norra delen. På den södra delen anläggs en parkering. Den norra delen delas upp i huskropp A, B & och C. En s.k. 3 dimensionell fastighetsbildning skall upprättas där respektive fas tighet försörjs av egna system och separata undercentraler. Installationer skall i möjligaste mån undvika att passera fastighetsgränserna då brandcellsgräns mellan dessa är i klass EI 60 samt att servitutledningar bör undvikas. Dagvatten leds av från innergård samt takytor på den norra delen och skall tillsammans med dagvattnet från parkeringsytan i den södra delen mynna ut i ett fördröjningsmagasin och anslutas till kommunalt dagvattenservis vid järnvägsgatan. OMFATTNING Entreprenaden omfattar en komplett projekterad, levererad, installerad, in justerad, idrifttagen, provad samt slutbesiktigad VVSanläggning. I entreprenörens åtagande ingår totalt konstruktions och funktionsansvar. Beställarens granskning av entreprenörens handlingar fråntar inte entrepre nören från konstruktions och funktionsansvaret. Bifogade ritningar till denna ramhandling skall endast ses som idéförslag och inte på något sätt vara låsta i utförande. I entreprenaden skall ingå alla kontakter med berörda myndigheter samt ritningar och övriga handlingar erforderliga för myndighetens granskningar och besiktningar. Erforderliga anmälningar till respektive myndighet samt myndighets och säkerhetsbesiktningar ingår i entreprenaden. Entreprenören är ansvarig för all samordning av installationer under an buds, projekterings och entreprenadtiden. OVKbesiktning skall ombesörjas och bekostas av entreprenören. Protokoll överlämnas vid slutbesiktningen.

5 5 Ändr. Datum PM Samtliga installationer skall vara CEmärkta. Entreprenören skall CE märka sammankopplade apparater som kräver CEmärkning. Underlag för CEmärkning inklusive riskanalys skall överlämnas till be ställaren och är en förutsättning för godkännande. Innan anläggning med trycksatta anordningar tas i bruk skall entreprenören utföra en dokumenterad riskbedömning enligt AFS 2002:1. Finns förutsebara risker för personskada skall åtgärdsprogram sammanstäl las. Dessutom upprättas program för fortlöpande tillsyn. Samtliga sanitära apparater, pumpar, radiatorer, fläktar och teknisk armatur etc. skall vara av fabrikat och standard som är väl etablerade på den svens ka marknaden. [01] Handlingarna skall upprättas enligt VVS AMA 09 och i huvudsak enligt Bygghandlingar 90. Material och utförande skall uppfylla kraven i AMA [01] 09 och skall anpassas för det aktuella objektet med hjälp av råd och [01] anvisningar i RA 09 och senast utgivna AMAnytt Beskrivningsdel.

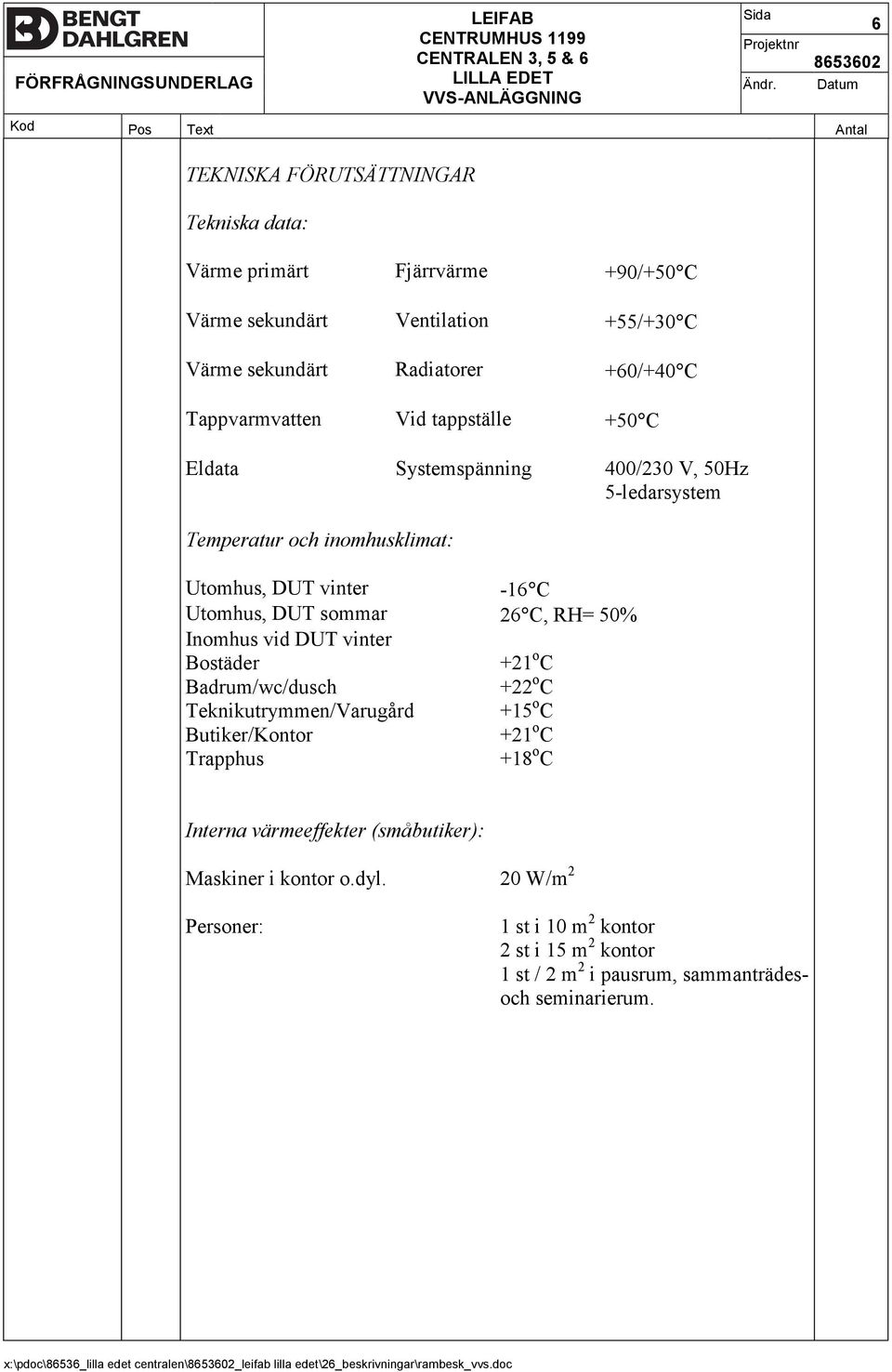

6 Ändr. 6 Datum TEKNISKA FÖRUTSÄTTNINGAR Tekniska data: Värme primärt Fjärrvärme +90/+50 C Värme sekundärt Ventilation +55/+30 C Värme sekundärt Radiatorer +60/+40 C Tappvarmvatten Vid tappställe +50 C Eldata Systemspänning 400/230 V, 50Hz 5ledarsystem Temperatur och inomhusklimat: Utomhus, DUT vinter 16 C Utomhus, DUT sommar 26 C, RH= 50% Inomhus vid DUT vinter Bostäder +21 o C Badrum/wc/dusch +22 o C Teknikutrymmen/Varugård +15 o C Butiker/Kontor +21 o C Trapphus +18 o C Interna värmeeffekter (småbutiker): Maskiner i kontor o.dyl. 20 W/m 2 Personer: 1 st i 10 m 2 kontor 2 st i 15 m 2 kontor 1 st / 2 m 2 i pausrum, sammanträdes och seminarierum.

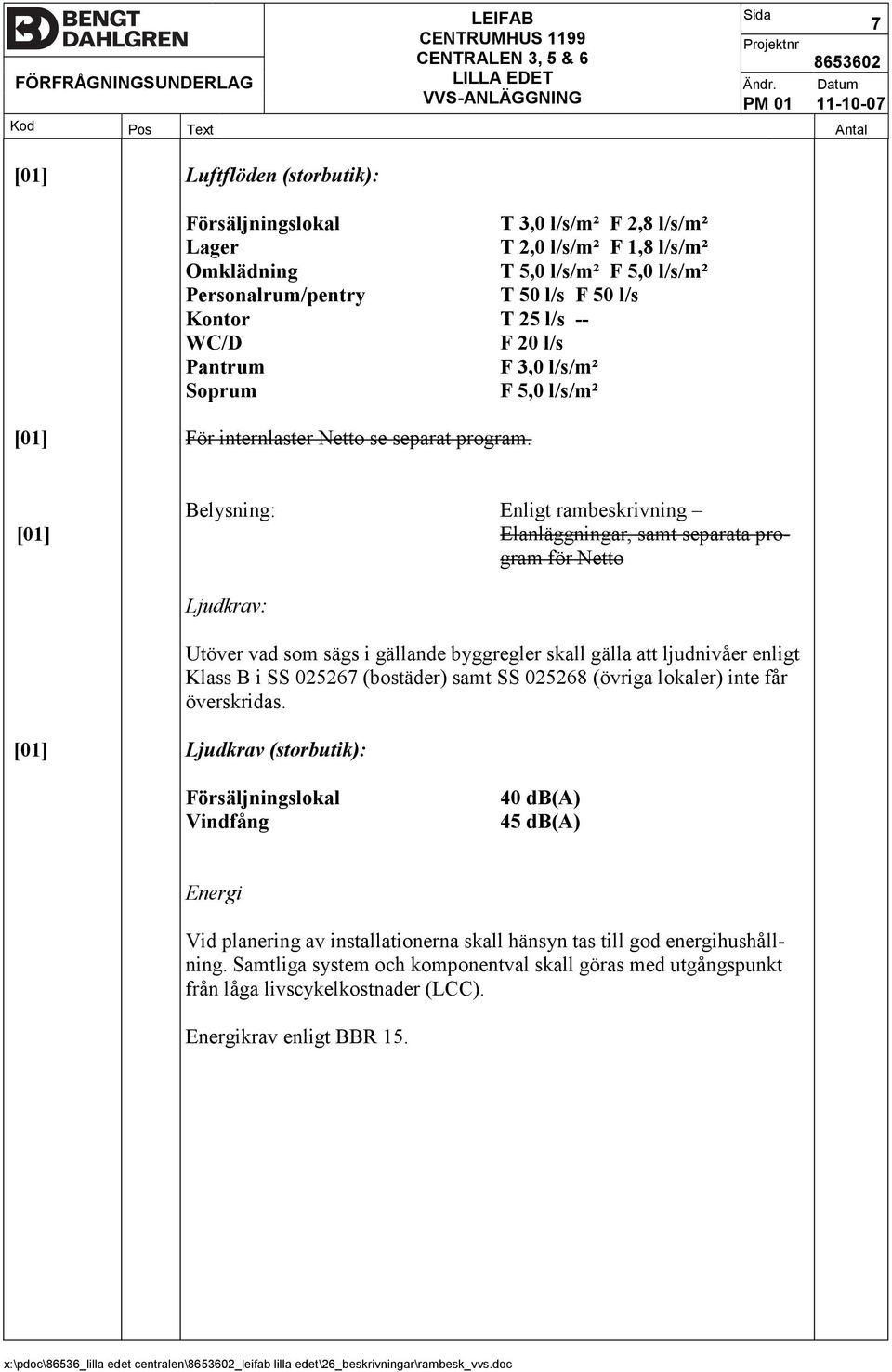

7 7 Ändr. Datum PM [01] Luftflöden (storbutik): Försäljningslokal Lager Omklädning Personalrum/pentry Kontor WC/D Pantrum Soprum T 3,0 l/s/m² F 2,8 l/s/m² T 2,0 l/s/m² F 1,8 l/s/m² T 5,0 l/s/m² F 5,0 l/s/m² T 50 l/s F 50 l/s T 25 l/s F 20 l/s F 3,0 l/s/m² F 5,0 l/s/m² [01] För internlaster Netto se separat program. Belysning: Enligt rambeskrivning [01] Elanläggningar, samt separata pro gram för Netto Ljudkrav: Utöver vad som sägs i gällande byggregler skall gälla att ljudnivåer enligt Klass B i SS (bostäder) samt SS (övriga lokaler) inte får överskridas. [01] Ljudkrav (storbutik): Försäljningslokal Vindfång 40 db(a) 45 db(a) Energi Vid planering av installationerna skall hänsyn tas till god energihushåll ning. Samtliga system och komponentval skall göras med utgångspunkt från låga livscykelkostnader (LCC). Energikrav enligt BBR 15.

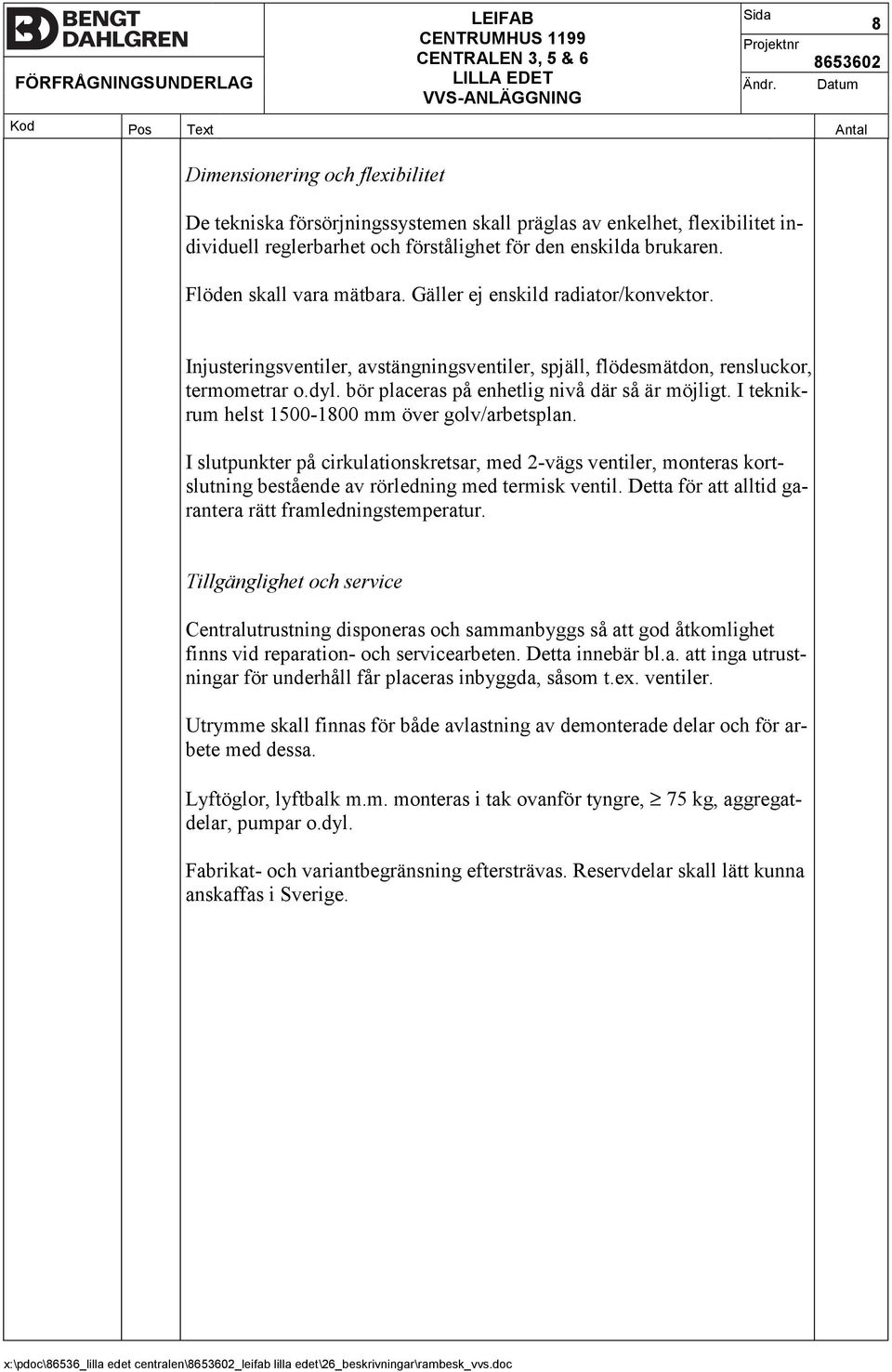

8 Ändr. 8 Datum Dimensionering och flexibilitet De tekniska försörjningssystemen skall präglas av enkelhet, flexibilitet in dividuell reglerbarhet och förstålighet för den enskilda brukaren. Flöden skall vara mätbara. Gäller ej enskild radiator/konvektor. Injusteringsventiler, avstängningsventiler, spjäll, flödesmätdon, rensluckor, termometrar o.dyl. bör placeras på enhetlig nivå där så är möjligt. I teknik rum helst mm över golv/arbetsplan. I slutpunkter på cirkulationskretsar, med 2vägs ventiler, monteras kort slutning bestående av rörledning med termisk ventil. Detta för att alltid ga rantera rätt framledningstemperatur. Tillgänglighet och service Centralutrustning disponeras och sammanbyggs så att god åtkomlighet finns vid reparation och servicearbeten. Detta innebär bl.a. att inga utrust ningar för underhåll får placeras inbyggda, såsom t.ex. ventiler. Utrymme skall finnas för både avlastning av demonterade delar och för ar bete med dessa. Lyftöglor, lyftbalk m.m. monteras i tak ovanför tyngre, 75 kg, aggregat delar, pumpar o.dyl. Fabrikat och variantbegränsning eftersträvas. Reservdelar skall lätt kunna anskaffas i Sverige.

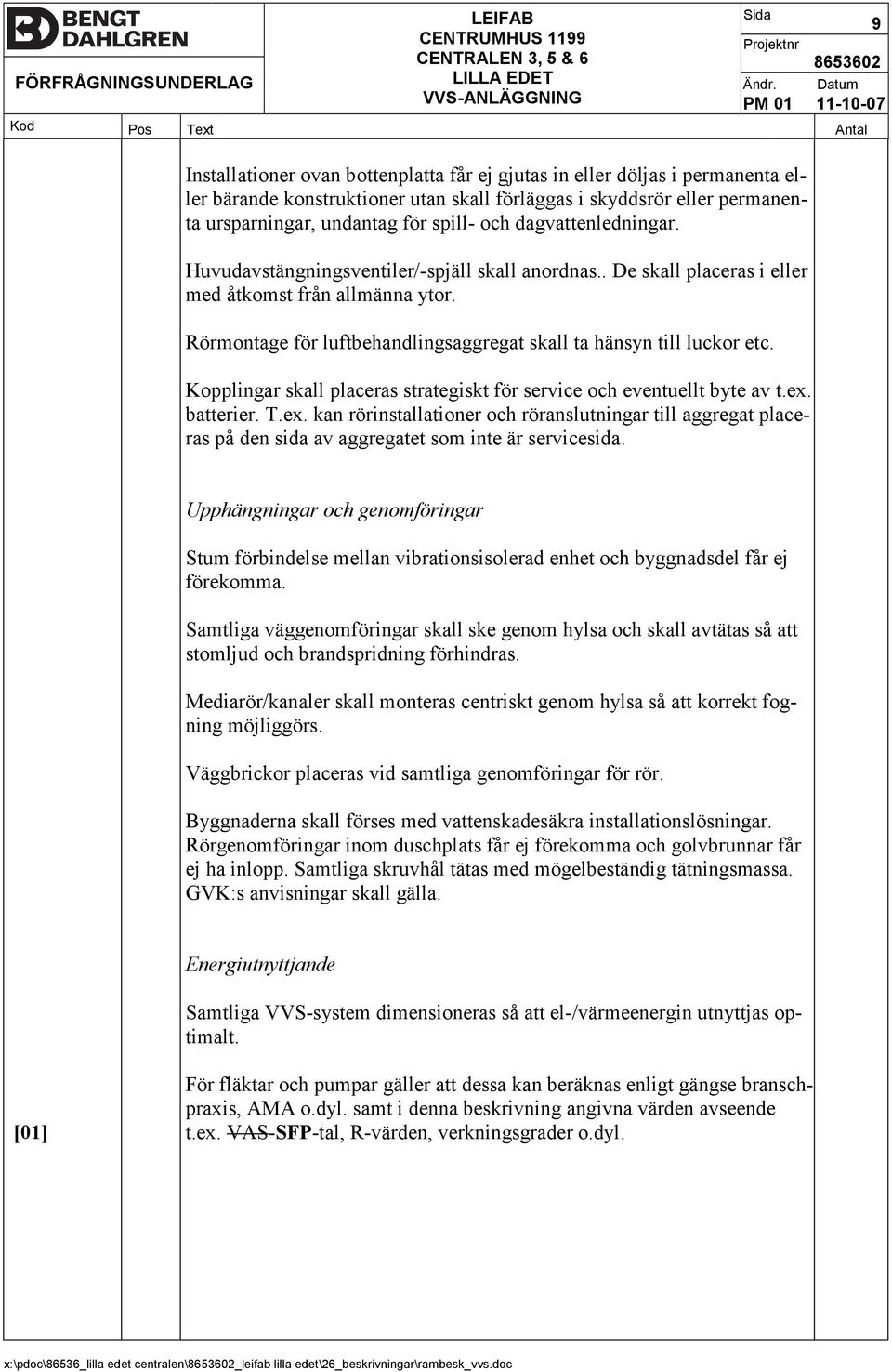

9 9 Ändr. Datum PM Installationer ovan bottenplatta får ej gjutas in eller döljas i permanenta el ler bärande konstruktioner utan skall förläggas i skyddsrör eller permanen ta ursparningar, undantag för spill och dagvattenledningar. Huvudavstängningsventiler/spjäll skall anordnas.. De skall placeras i eller med åtkomst från allmänna ytor. Rörmontage för luftbehandlingsaggregat skall ta hänsyn till luckor etc. Kopplingar skall placeras strategiskt för service och eventuellt byte av t.ex. batterier. T.ex. kan rörinstallationer och röranslutningar till aggregat place ras på den sida av aggregatet som inte är servicesida. Upphängningar och genomföringar Stum förbindelse mellan vibrationsisolerad enhet och byggnadsdel får ej förekomma. Samtliga väggenomföringar skall ske genom hylsa och skall avtätas så att stomljud och brandspridning förhindras. Mediarör/kanaler skall monteras centriskt genom hylsa så att korrekt fog ning möjliggörs. Väggbrickor placeras vid samtliga genomföringar för rör. Byggnaderna skall förses med vattenskadesäkra installationslösningar. Rörgenomföringar inom duschplats får ej förekomma och golvbrunnar får ej ha inlopp. Samtliga skruvhål tätas med mögelbeständig tätningsmassa. GVK:s anvisningar skall gälla. Energiutnyttjande Samtliga VVSsystem dimensioneras så att el/värmeenergin utnyttjas op timalt. För fläktar och pumpar gäller att dessa kan beräknas enligt gängse bransch praxis, AMA o.dyl. samt i denna beskrivning angivna värden avseende [01] t.ex. VASSFPtal, Rvärden, verkningsgrader o.dyl.

10 10 Ändr. Datum PM GRÄNSDRAGNING MOT ANNAT INSTALLATIONSSYSTEM ELLER ANNAN ENTREPRENAD VA ansluts vid tomtgräns. Fjärrvärme ansluts vid golv i Varugård efter av stängningsventiler. Värmeväxlarna samt rör fram till respektive undercen tral ingår i denna entreprenad. Utvändigt dagvatten inklusive avvattning parkeringsytor ingår i denna ent reprenad. Utjämningsmagasin i form av makadambädd ingår i bygg, dräne ringsrör till utjämningsmagasin ingår i denna entreprenad. Dagvattenledningar inklusive brunnar på innergårdar ingår i denna entre prenad. Dagvattenledningar ansluts mot stuprör ingående i bygg, skyddsrör ingår i denna entreprenad. [01] Netto installerar kylmedelskylare och kylmaskin och erforderliga pumpar samt ventiler mellan dessa enheter enligt etableringsprogram Netto. Även återvinningsfunktion och erforderliga rör ventiler och dylikt mellan värmebärarsystemet och återvinningsbatteri placerat i luftbehandlingsaggregatet ingår i Netto:s åtagande för återvinning av spillvärmen från kylmaskinen. [01] För småbutiker & storbutik utförs en stopstandard vilket innebär att det dras endast installationer fram för de gemensamma ytorna d.v.s. wc, omklädnadsrum pausrum o.d. Värmesystem med konvektorer dras dock ut i de tänkta butiksytorna, gäller även till butiksyta storbutik. Netto trots att det enligt deras program inte skall ingå i butiksytan. Se principschemor. PERSONALS KVALIFIKATIONER För följande arbeten skall entreprenörens personal vara certifierad: För svetsning av fjärrvärmeledningar inom undercentral och för rostfria rör krävs behörighet för licenssvetsning. VVSmontör skall ha branschlegitimation för Säker Vatteninstallation. Branschlegitimation skall kunna uppvisas efter anfordran.

11 Ändr. 11 Datum MATERIAL I OCH METOD FÖR UPPFÖRANDE AV BYGGNAD Centrunhus 1199 har en till fast botten, stödpålad och fribärande grundkonstruktion. Pålningen är utförd med stål eller betongpålar. Husen har en platsgjuten betong och stålstomme på samtliga bostadsplan. På entréplanet är det stålpelare i fasad samt betongpelare invändigt. Gårdsbjälklaget som består av prefabricerade håldäck. Balkonger av betong. Ytterväggarna är av typen utfackningsväggar. Gårdsbjälklaget har en stomme bestående av prefabricerade håldäck som vilar på stålbalkar typ hattbalkar över butiker, och Lstål mot hus. Pelarna i entréplanet är platsgjutna betongpelare. Stomkompletteringen består av utfackningsväggar av trä i fasad, samt uppstolpade yttertak av trä. För mer information se byggteknisk beskriv ning.

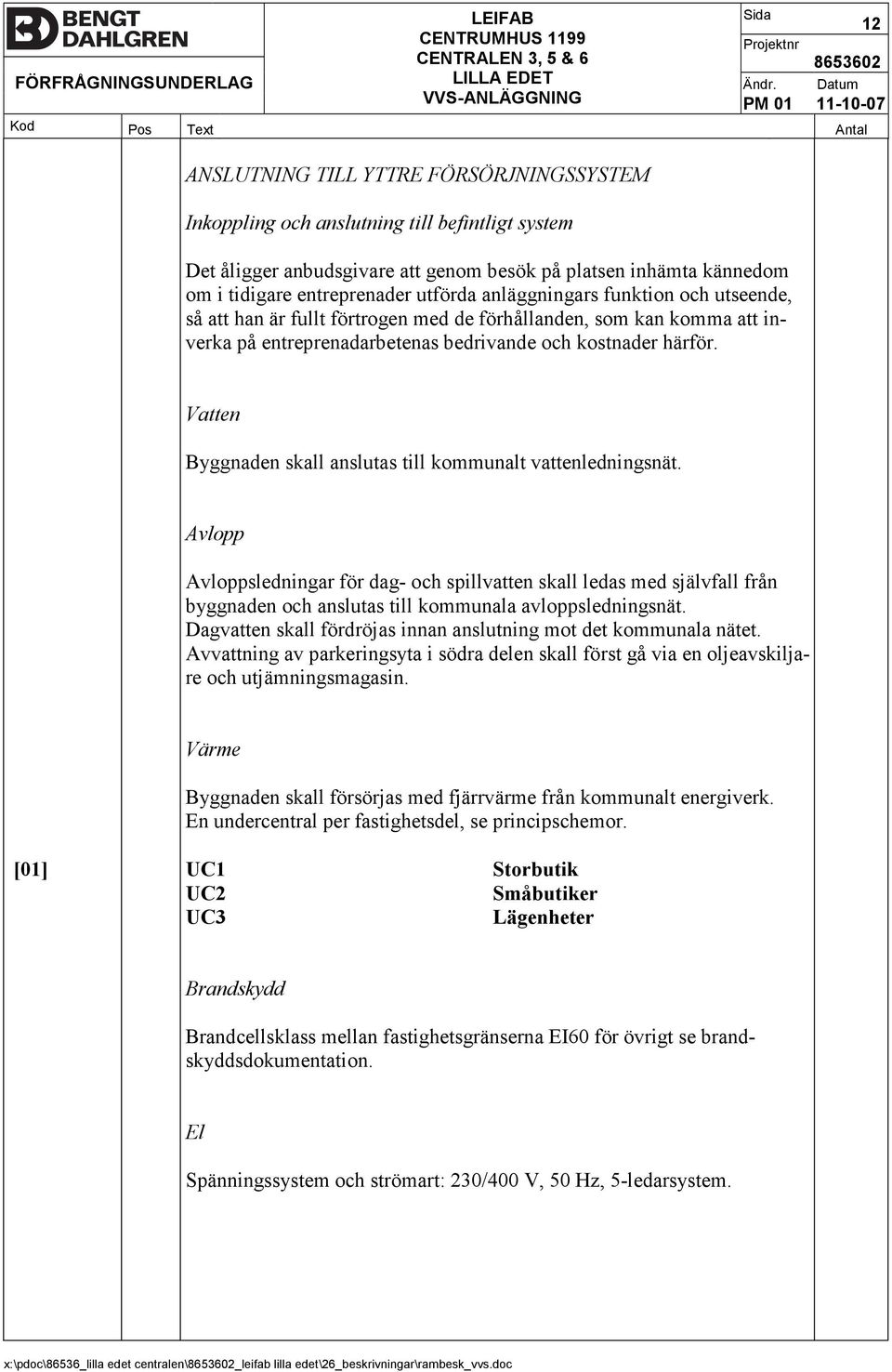

12 12 Ändr. Datum PM ANSLUTNING TILL YTTRE FÖRSÖRJNINGSSYSTEM Inkoppling och anslutning till befintligt system Det åligger anbudsgivare att genom besök på platsen inhämta kännedom om i tidigare entreprenader utförda anläggningars funktion och utseende, så att han är fullt förtrogen med de förhållanden, som kan komma att in verka på entreprenadarbetenas bedrivande och kostnader härför. Vatten Byggnaden skall anslutas till kommunalt vattenledningsnät. Avlopp Avloppsledningar för dag och spillvatten skall ledas med självfall från byggnaden och anslutas till kommunala avloppsledningsnät. Dagvatten skall fördröjas innan anslutning mot det kommunala nätet. Avvattning av parkeringsyta i södra delen skall först gå via en oljeavskilja re och utjämningsmagasin. Värme Byggnaden skall försörjas med fjärrvärme från kommunalt energiverk. En undercentral per fastighetsdel, se principschemor. [01] UC1 Storbutik UC2 Småbutiker UC3 Lägenheter Brandskydd Brandcellsklass mellan fastighetsgränserna EI60 för övrigt se brand skyddsdokumentation. El Spänningssystem och strömart: 230/400 V, 50 Hz, 5ledarsystem.

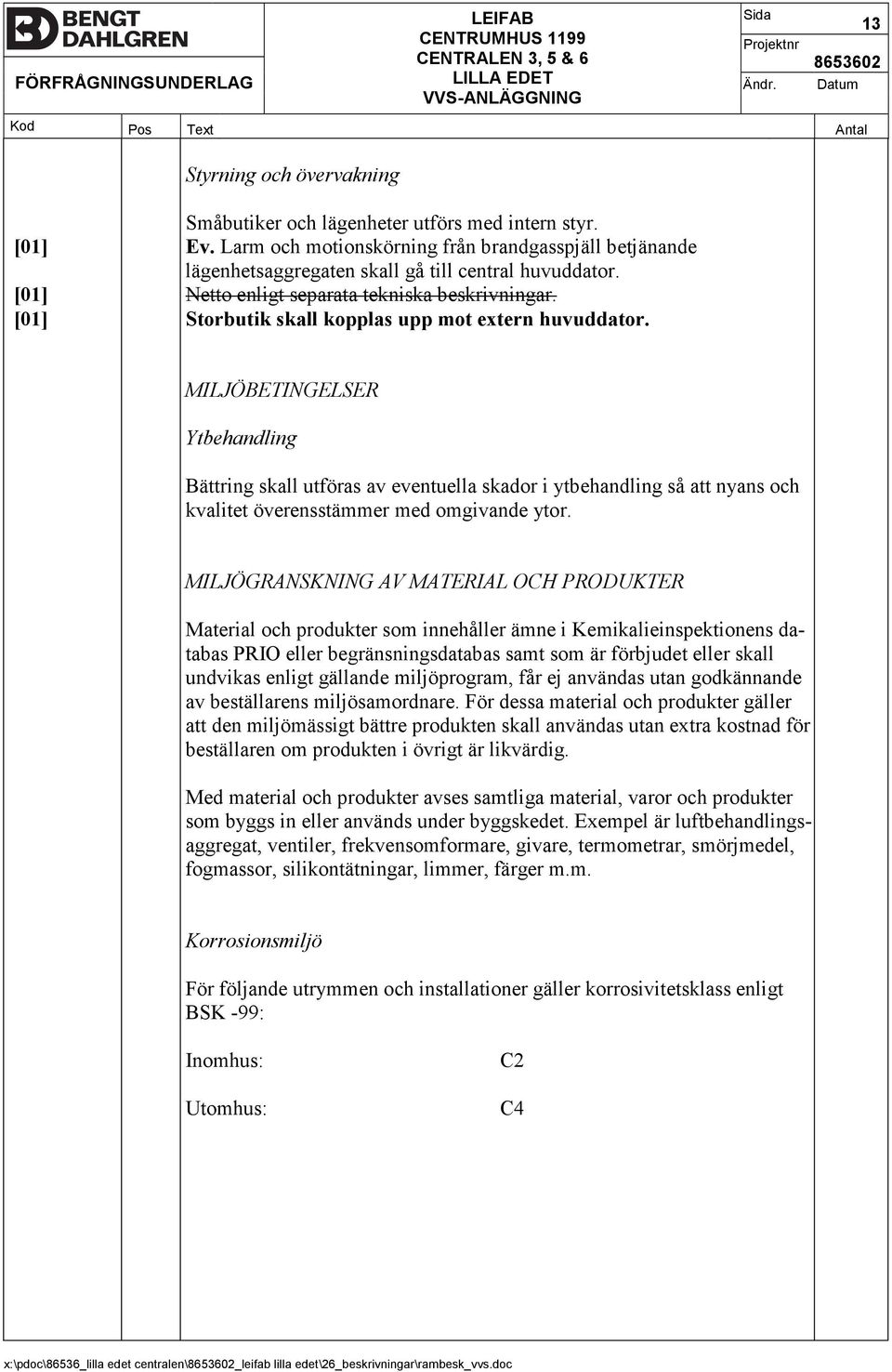

13 Ändr. 13 Datum Styrning och övervakning Småbutiker och lägenheter utförs med intern styr. [01] Ev. Larm och motionskörning från brandgasspjäll betjänande lägenhetsaggregaten skall gå till central huvuddator. [01] Netto enligt separata tekniska beskrivningar. [01] Storbutik skall kopplas upp mot extern huvuddator. MILJÖBETINGELSER Ytbehandling Bättring skall utföras av eventuella skador i ytbehandling så att nyans och kvalitet överensstämmer med omgivande ytor. MILJÖGRANSKNING AV MATERIAL OCH PRODUKTER Material och produkter som innehåller ämne i Kemikalieinspektionens da tabas PRIO eller begränsningsdatabas samt som är förbjudet eller skall undvikas enligt gällande miljöprogram, får ej användas utan godkännande av beställarens miljösamordnare. För dessa material och produkter gäller att den miljömässigt bättre produkten skall användas utan extra kostnad för beställaren om produkten i övrigt är likvärdig. Med material och produkter avses samtliga material, varor och produkter som byggs in eller används under byggskedet. Exempel är luftbehandlings aggregat, ventiler, frekvensomformare, givare, termometrar, smörjmedel, fogmassor, silikontätningar, limmer, färger m.m. Korrosionsmiljö För följande utrymmen och installationer gäller korrosivitetsklass enligt BSK 99: Inomhus: Utomhus: C2 C4

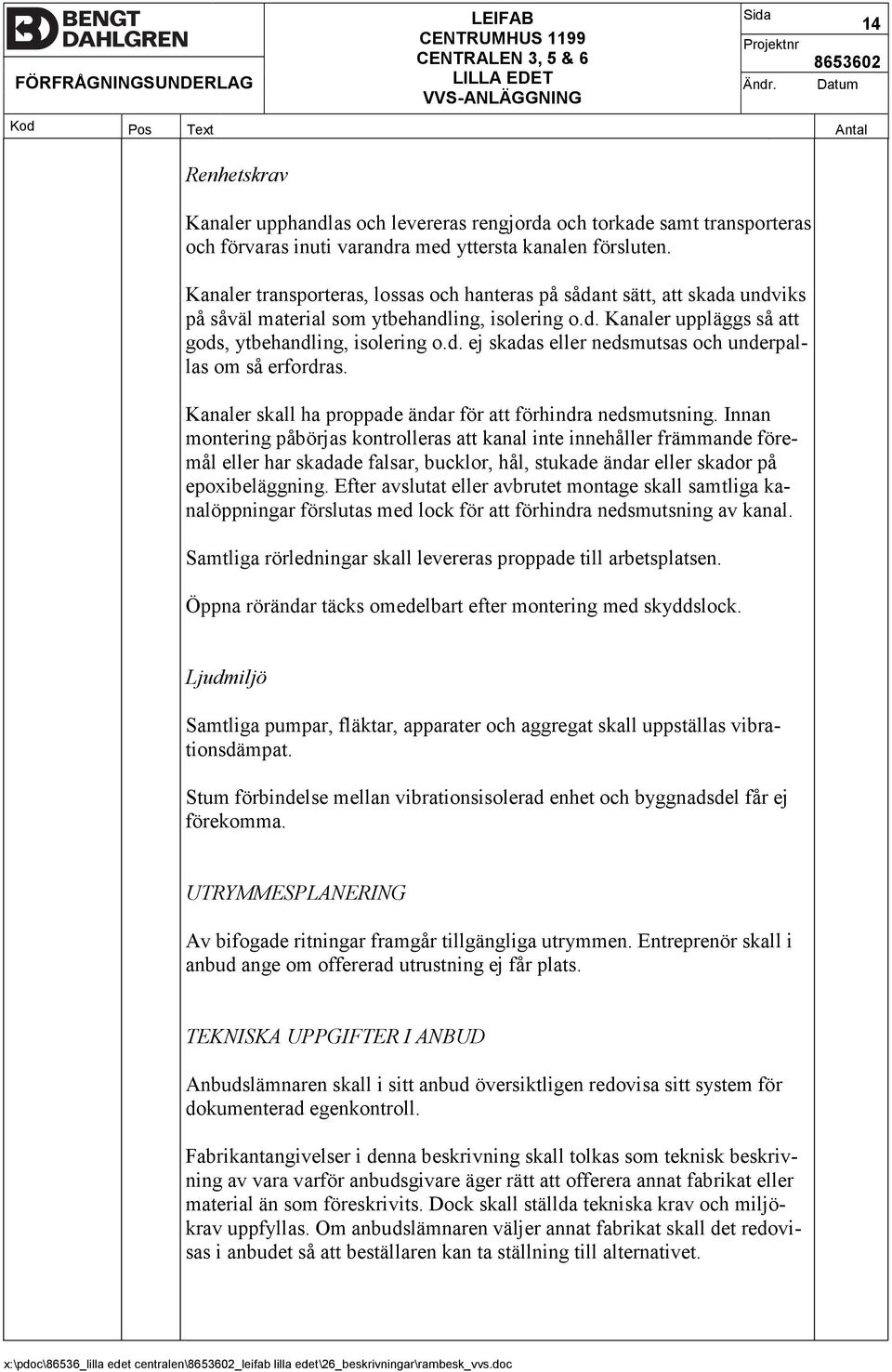

14 Ändr. 14 Datum Renhetskrav Kanaler upphandlas och levereras rengjorda och torkade samt transporteras och förvaras inuti varandra med yttersta kanalen försluten. Kanaler transporteras, lossas och hanteras på sådant sätt, att skada undviks på såväl material som ytbehandling, isolering o.d. Kanaler uppläggs så att gods, ytbehandling, isolering o.d. ej skadas eller nedsmutsas och underpal las om så erfordras. Kanaler skall ha proppade ändar för att förhindra nedsmutsning. Innan montering påbörjas kontrolleras att kanal inte innehåller främmande före mål eller har skadade falsar, bucklor, hål, stukade ändar eller skador på epoxibeläggning. Efter avslutat eller avbrutet montage skall samtliga ka nalöppningar förslutas med lock för att förhindra nedsmutsning av kanal. Samtliga rörledningar skall levereras proppade till arbetsplatsen. Öppna rörändar täcks omedelbart efter montering med skyddslock. Ljudmiljö Samtliga pumpar, fläktar, apparater och aggregat skall uppställas vibra tionsdämpat. Stum förbindelse mellan vibrationsisolerad enhet och byggnadsdel får ej förekomma. UTRYMMESPLANERING Av bifogade ritningar framgår tillgängliga utrymmen. Entreprenör skall i anbud ange om offererad utrustning ej får plats. TEKNISKA UPPGIFTER I ANBUD Anbudslämnaren skall i sitt anbud översiktligen redovisa sitt system för dokumenterad egenkontroll. Fabrikantangivelser i denna beskrivning skall tolkas som teknisk beskriv ning av vara varför anbudsgivare äger rätt att offerera annat fabrikat eller material än som föreskrivits. Dock skall ställda tekniska krav och miljö krav uppfyllas. Om anbudslämnaren väljer annat fabrikat skall det redovi sas i anbudet så att beställaren kan ta ställning till alternativet.

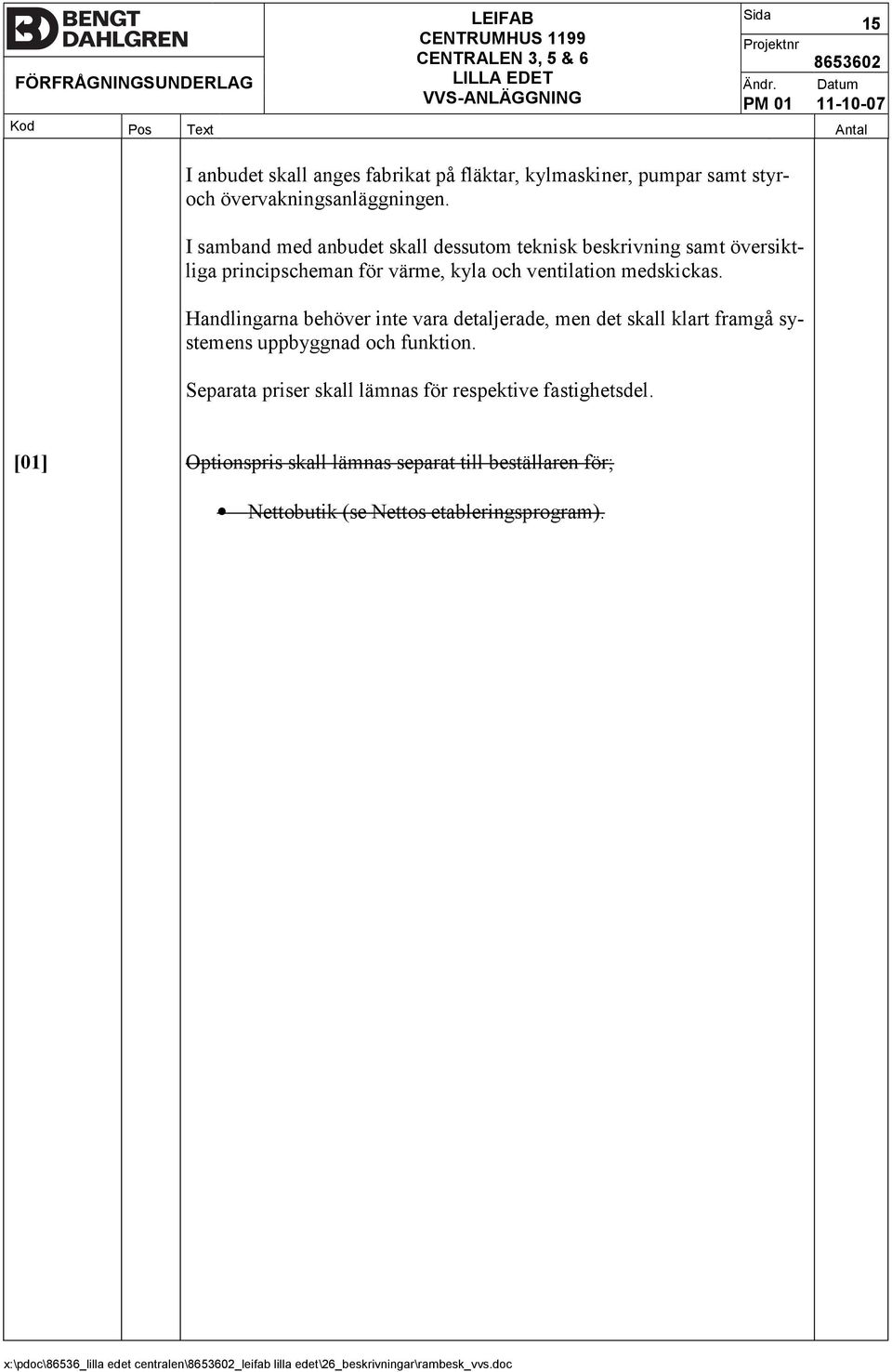

15 15 Ändr. Datum PM I anbudet skall anges fabrikat på fläktar, kylmaskiner, pumpar samt styr och övervakningsanläggningen. I samband med anbudet skall dessutom teknisk beskrivning samt översikt liga principscheman för värme, kyla och ventilation medskickas. Handlingarna behöver inte vara detaljerade, men det skall klart framgå sy stemens uppbyggnad och funktion. Separata priser skall lämnas för respektive fastighetsdel. [01] Optionspris skall lämnas separat till beställaren för; Nettobutik (se Nettos etableringsprogram).

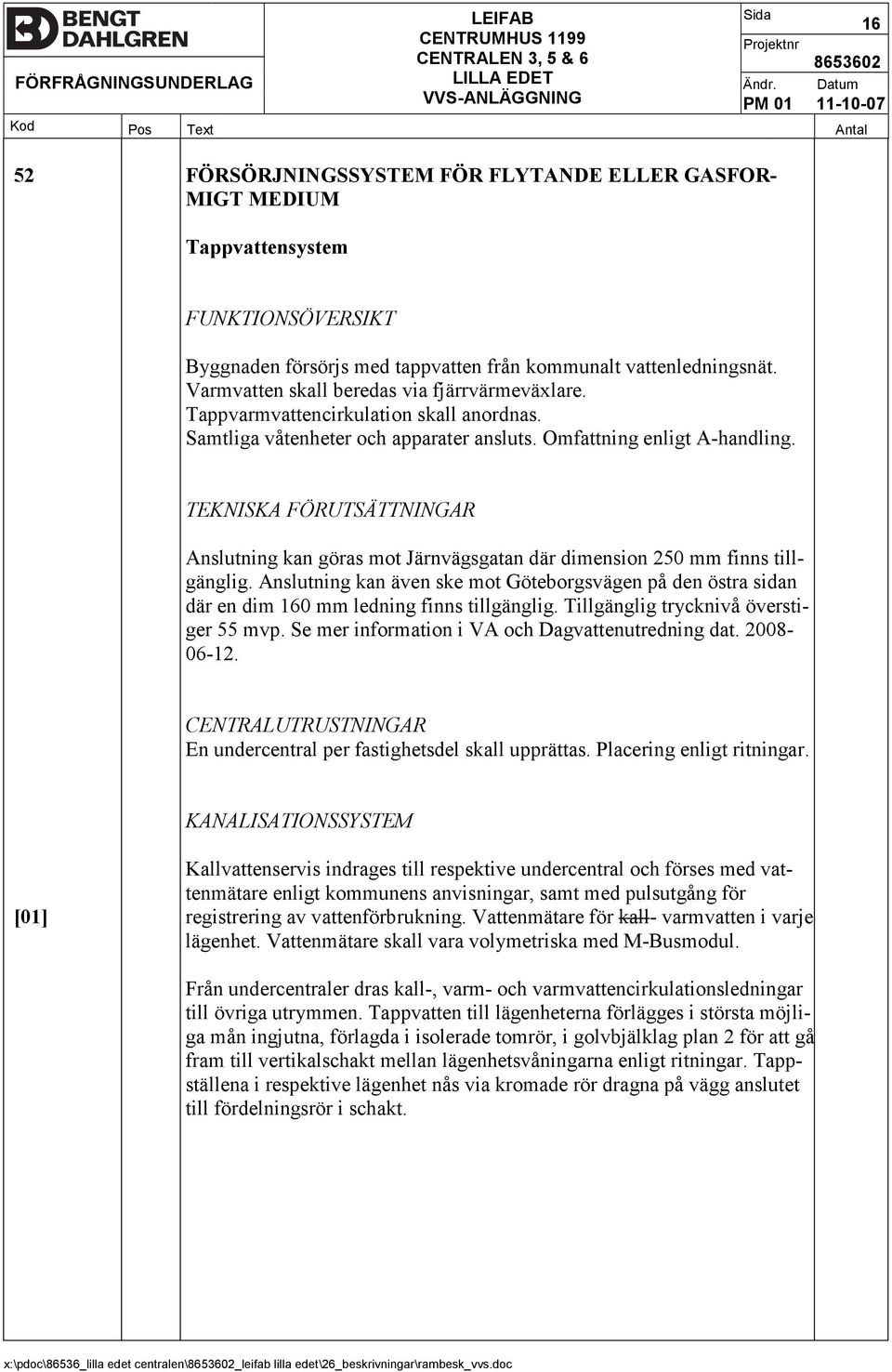

16 16 Ändr. Datum PM FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFOR MIGT MEDIUM Tappvattensystem FUNKTIONSÖVERSIKT Byggnaden försörjs med tappvatten från kommunalt vattenledningsnät. Varmvatten skall beredas via fjärrvärmeväxlare. Tappvarmvattencirkulation skall anordnas. Samtliga våtenheter och apparater ansluts. Omfattning enligt Ahandling. TEKNISKA FÖRUTSÄTTNINGAR Anslutning kan göras mot Järnvägsgatan där dimension 250 mm finns till gänglig. Anslutning kan även ske mot Göteborgsvägen på den östra sidan där en dim 160 mm ledning finns tillgänglig. Tillgänglig trycknivå översti ger 55 mvp. Se mer information i VA och Dagvattenutredning dat CENTRALUTRUSTNINGAR En undercentral per fastighetsdel skall upprättas. Placering enligt ritningar. KANALISATIONSSYSTEM Kallvattenservis indrages till respektive undercentral och förses med vat tenmätare enligt kommunens anvisningar, samt med pulsutgång för [01] registrering av vattenförbrukning. Vattenmätare för kall varmvatten i varje lägenhet. Vattenmätare skall vara volymetriska med MBusmodul. Från undercentraler dras kall, varm och varmvattencirkulationsledningar till övriga utrymmen. Tappvatten till lägenheterna förlägges i största möjli ga mån ingjutna, förlagda i isolerade tomrör, i golvbjälklag plan 2 för att gå fram till vertikalschakt mellan lägenhetsvåningarna enligt ritningar. Tapp ställena i respektive lägenhet nås via kromade rör dragna på vägg anslutet till fördelningsrör i schakt.

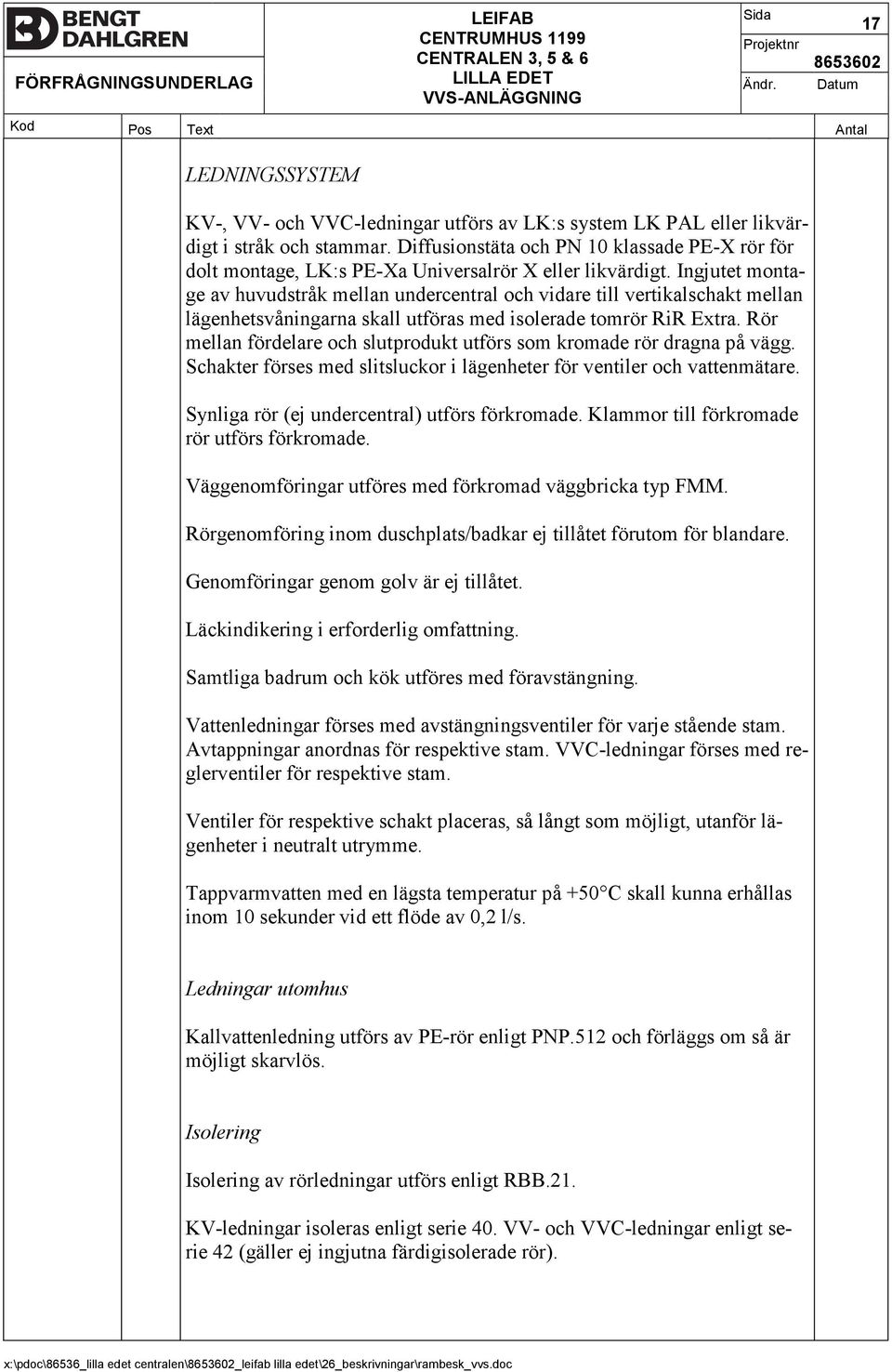

17 Ändr. 17 Datum LEDNINGSSYSTEM KV, VV och VVCledningar utförs av LK:s system LK PAL eller likvär digt i stråk och stammar. Diffusionstäta och PN 10 klassade PEX rör för dolt montage, LK:s PEXa Universalrör X eller likvärdigt. Ingjutet monta ge av huvudstråk mellan undercentral och vidare till vertikalschakt mellan lägenhetsvåningarna skall utföras med isolerade tomrör RiR Extra. Rör mellan fördelare och slutprodukt utförs som kromade rör dragna på vägg. Schakter förses med slitsluckor i lägenheter för ventiler och vattenmätare. Synliga rör (ej undercentral) utförs förkromade. Klammor till förkromade rör utförs förkromade. Väggenomföringar utföres med förkromad väggbricka typ FMM. Rörgenomföring inom duschplats/badkar ej tillåtet förutom för blandare. Genomföringar genom golv är ej tillåtet. Läckindikering i erforderlig omfattning. Samtliga badrum och kök utföres med föravstängning. Vattenledningar förses med avstängningsventiler för varje stående stam. Avtappningar anordnas för respektive stam. VVCledningar förses med re glerventiler för respektive stam. Ventiler för respektive schakt placeras, så långt som möjligt, utanför lä genheter i neutralt utrymme. Tappvarmvatten med en lägsta temperatur på +50 C skall kunna erhållas inom 10 sekunder vid ett flöde av 0,2 l/s. Ledningar utomhus Kallvattenledning utförs av PErör enligt PNP.512 och förläggs om så är möjligt skarvlös. Isolering Isolering av rörledningar utförs enligt RBB.21. KVledningar isoleras enligt serie 40. VV och VVCledningar enligt se rie 42 (gäller ej ingjutna färdigisolerade rör).

18 18 Ändr. Datum PM Rörskålar av mineralull typ Comfort eller likvärdig. Kallvatten utföres med ångspärr. Synliga isolerade ledningar förses med ytbeklädnad av plastplåt och i utrymningsvägar ytskiktsklass 1. PLATSUTRUSTNINGAR Samtliga sanitära apparater resp. teknisk armatur etc. skall vara av samma fabrikat inom respektive fastighetsdel. Samtliga sanitära apparater och blandare förses med föravstängningsventi ler. Blandare skall utföras enligt PVB.2 och vara av typ ettgreppsblandare. Energisparfunktion skall finnas lika Mora EES eller likvärdigt. Diskbänk förses med ettgreppsblandare med separat avstängning för disk maskin och med vattenlås förberett för anslutning av diskmaskin. Strålsamlare med vattensparfunktion, min 30 %. Tvättbänk förses med ettgreppsblandare med separat avstängning för tvättmaskin och med vattenlås förberett för anslutning av tvättmaskin. Tryckstyrda termostatblandare installeras i bad och duschrum, försedd med duschanordning. Duschslang installeras med flödesbegränsare. Tvättställ av vitt porslin, med ettgreppsblandare samt vattenlås till golv installeras enligt PUC.11. I HWC monteras tvättställ mot vägghylla. [01] Svenskt fabrikat skall gälla, dock ej Svedberg s typ IFÖ, IDO eller likvärdigt. Golvmonterade vattenklosetter av vitt porslin med dolt vattenlås installeras enligt PUE 111. Vattenklosetter i HWC skall vara förhöjda. [01] Svenskt fabrikat skall gälla, dock ej Svedberg s. typ IFÖ, IDO eller likvärdigt. I städ installeras utslagsback enligt PUF.411 med uppfällbart galler. I fläktrum och värmecentral installeras ettgrepps spolblandare samt slang hylla med strålmunstycke och 10m slang. Väggvattenutkastare med nyckelvred samt godkänd backventil installeras på fasad, en styck per gård. Utförs enligt PVB.2. [01] För omfattning av sanitetsutrustning Storbutik se Aritningar samt Gränsdragningslista.

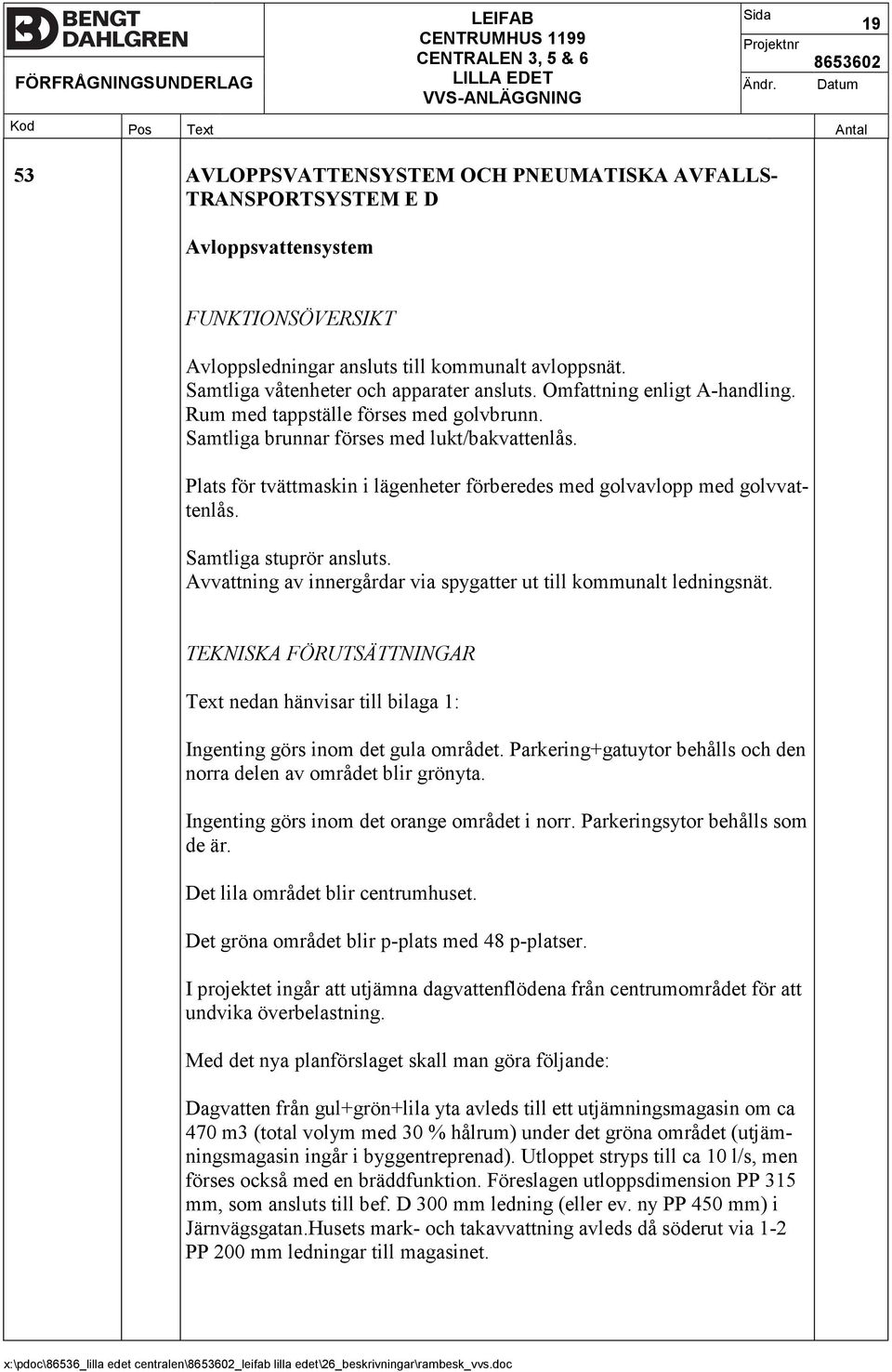

19 Ändr. 19 Datum 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AVFALLS TRANSPORTSYSTEM E D Avloppsvattensystem FUNKTIONSÖVERSIKT Avloppsledningar ansluts till kommunalt avloppsnät. Samtliga våtenheter och apparater ansluts. Omfattning enligt Ahandling. Rum med tappställe förses med golvbrunn. Samtliga brunnar förses med lukt/bakvattenlås. Plats för tvättmaskin i lägenheter förberedes med golvavlopp med golvvat tenlås. Samtliga stuprör ansluts. Avvattning av innergårdar via spygatter ut till kommunalt ledningsnät. TEKNISKA FÖRUTSÄTTNINGAR Text nedan hänvisar till bilaga 1: Ingenting görs inom det gula området. Parkering+gatuytor behålls och den norra delen av området blir grönyta. Ingenting görs inom det orange området i norr. Parkeringsytor behålls som de är. Det lila området blir centrumhuset. Det gröna området blir pplats med 48 pplatser. I projektet ingår att utjämna dagvattenflödena från centrumområdet för att undvika överbelastning. Med det nya planförslaget skall man göra följande: Dagvatten från gul+grön+lila yta avleds till ett utjämningsmagasin om ca 470 m3 (total volym med 30 % hålrum) under det gröna området (utjäm ningsmagasin ingår i byggentreprenad). Utloppet stryps till ca 10 l/s, men förses också med en bräddfunktion. Föreslagen utloppsdimension PP 315 mm, som ansluts till bef. D 300 mm ledning (eller ev. ny PP 450 mm) i Järnvägsgatan.Husets mark och takavvattning avleds då söderut via 12 PP 200 mm ledningar till magasinet.

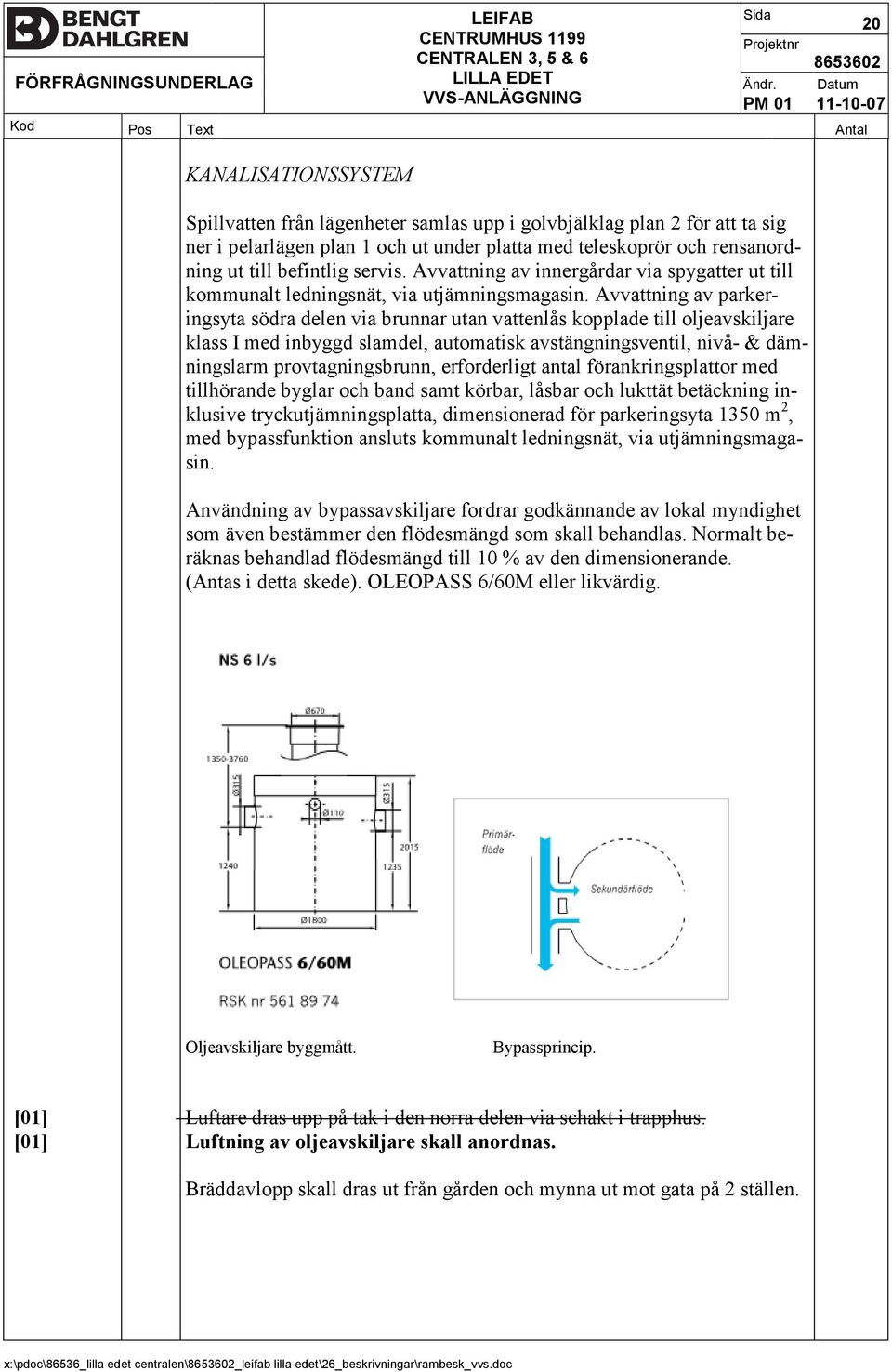

20 20 Ändr. Datum PM KANALISATIONSSYSTEM Spillvatten från lägenheter samlas upp i golvbjälklag plan 2 för att ta sig ner i pelarlägen plan 1 och ut under platta med teleskoprör och rensanord ning ut till befintlig servis. Avvattning av innergårdar via spygatter ut till kommunalt ledningsnät, via utjämningsmagasin. Avvattning av parker ingsyta södra delen via brunnar utan vattenlås kopplade till oljeavskiljare klass I med inbyggd slamdel, automatisk avstängningsventil, nivå & däm ningslarm provtagningsbrunn, erforderligt antal förankringsplattor med tillhörande byglar och band samt körbar, låsbar och lukttät betäckning in klusive tryckutjämningsplatta, dimensionerad för parkeringsyta 1350 m 2, med bypassfunktion ansluts kommunalt ledningsnät, via utjämningsmaga sin. Användning av bypassavskiljare fordrar godkännande av lokal myndighet som även bestämmer den flödesmängd som skall behandlas. Normalt be räknas behandlad flödesmängd till 10 % av den dimensionerande. (Antas i detta skede). OLEOPASS 6/60M eller likvärdig. Oljeavskiljare byggmått. Bypassprincip. [01] Luftare dras upp på tak i den norra delen via schakt i trapphus. [01] Luftning av oljeavskiljare skall anordnas. Bräddavlopp skall dras ut från gården och mynna ut mot gata på 2 ställen.

21 Ändr. 21 Datum LEDNINGSSYSTEM Spill och dagvattenledningar i mark utförs av PPmarkrör enligt PBB Tätningsringar av NBRgummi skall gälla för parkeringsavvattning. Spillvattenledningar i byggnad utförs av PP enligt PN Luftningsledningar och stående stammar för spillvatten utförs av gjutjärns rör typ MA enligt PN Spillvattenledningar i undercentral och fläktrum utförs av kopparrör enligt PN.31 och dras till golvbrunn. Spillvattenrör under betongplatta på mark upphänges i rostfria pendlar och svep. Vid övergång av spillvattenledning från byggnad till mark förses spillvattenledningarna med teleskopsrör och rensanordning. PLATSUTRUSTNINGAR Alla golvbrunnar inkl vattenlås och silar utförs av plast enligt PRB.1 och anpassas till aktuell golvbeläggning. Brunnar på ledningar i mark utförs enligt PDB. Rensbrunnar utförs av PP dim Installeras i erforderlig omfattning. Dagvatten på gårdar leds bort via spygattbrunnar ut till fastighetsgräns där dagvattenbrunn med vattenlås och sandfång installeras. Dagvattenbrunnar för ytavvattning och för stuprör utförs av PP och skall vara försedda med vattenlås (gäller ej parkeringsyta) med lös vattenlåsin sats och med sandfång. Allt dagvatten låses i brunn innan anslutning mot kommunalt ledningsnät. Dränvattenbrunnar utförs av PP. Samtliga brunnsbetäckningar, galler o.d. utförs av asf. gjutjärn med erf. låsanordningar och skall vara teleskopiska och körbara. Passdelar utföres i samma material som brunn.

22 Ändr. 22 Datum Ytavvattningsbrunnar förses med kvadratiskt galler. Drän, rens och tillsynsbrunnar förses med tät betäckning. ÖVRIGT Rensanordningar installeras i erforderlig omfattning. Samtliga avloppsledningar i och under bottenplatta samt i mark skall vi deofilmas. Tidpunkt enligt senare överenskommelse.

23 23 Ändr. Datum PM [01] 55 KYLSYSTEM Kylsystem FUNKTIONSÖVERSIKT Netto anordnar butikskyla i egen entreprenad, se separat programbeskriv ning. Dragning av värmebärarledningar upp till kondensor placerad på tak hus C ingår Netto:s åtagande, samt dragning av återvinningrör med tillhö rande pumpar, ventiler o.d. till återvinningsbatteri i luftbehandlingssyste met placerat i fläktrum plan 4 hus C.

24 24 Ändr. Datum PM VÄRMESYSTEM Värmevattensystem FUNKTIONSÖVERSIKT [01] Nya fjärrvärmecentraler anordnas 3 st, komplett med pumpar, värmeväxlare, shuntgrupper, ventiler m.m. Se principschemor för mer information. Energiverket avslutar fjärrvärmerör innanför vägg i Varugård. [01] Värmeväxlarna ingår i denna entreprenad. Dimensioners med 20 % överkapacitet för butikerna. Fjärrvärmeservice förses med avskiljare för vagabonderande strömmar. Värmemängdsmätare med mbus för mätning av energiförbrukningen in stalleras i undercentral. [01] Shuntgrupp för radiatorkrets och för tilluftsaggregat installeras. I undercentral för lägenheter installeras endast shuntgrupp för radiatorkrets. Pump för radiatorer förses med varvtalsstyrning. Shuntgrupper förses med injusterings och avstängningsventil samt termometrar på primär och sekundärsida. Alla utrymmen skall värmas. Varje dusch/badrum förses med radiator. Uppvärmning sker med radiatorer i lägenheter samt personalutrymmen i butiker samt konvektorer vid fasad i alla butikers försäljningsytor. Varu gården på plan 1 uppvärms via fläktluftvärmare. Radiatorer och [01] konvektorer förses med termostatventiler, max begränsade till 22 C. Avsättningar för eventuellt framtida fläktluftvärmare till småbutikerna skall ingå, 2 stycken. [01] För uppvärmning NETTObutik se separata program. TEKNISKA FÖRUTSÄTTNINGAR Tryckklass för fjärrvärme är PN16. Tillgängligt differenstryck för fjärr värme ligger på 1,4 bar. Fjärrvärmeföreningens anvisningar skall gälla. Se tekniska förutsättningar under kod 5 VA, VVS, KYL OCH PRO CESSMEDIESYSTEM.

25 Ändr. 25 Datum CENTRALUTRUSTNINGAR Samtliga pumpar skall vara utförda enligt PKB och av samma fabrikat, inom respektive fastighetsdel. Entreprenören skall redovisa dimensionerande data. Manometerarrangemang för tryckmätning samt uttag för kontrollmanomet rar installeras över alla pumpar. Sekundärvärmesystemet förses med automatisk avluftare typ Spirovent el ler likvärdigt, dimension lika huvudledning. Expansionskärl utförs enligt PLC. Värmeväxlare utförs enligt PJB. Smutsfilter utförs enligt PMB.21. Shuntgrupper utförs enligt PSA.2. Avstängningsventiler utförs enligt PSB.1/PSB.2. Injusteringsventiler utförs enligt PSD.1. KANALISATIONSSYSTEM Rörsystem inklusive apparater skall noga renspolas innan påfyllning sker. Från undercentraler dras radiatorvärme samt oshuntat vatten till aggregat till berörda utrymmen. Radiatorvärme till lägenheterna förlägges ingjutna i golvbjälklag plan 2 fram till schakt enligt ritningar. Radiatorerna i respek tive lägenhet nås via rör i rörsystem anslutet till fördelningsrör i vertikala lägenhetsschakt. LEDNINGSSYSTEM VSledningar utförs av LK:s system LK PAL eller likvärdigt i stråk och stammar. Diffusionstäta och PN 10 klassade PEX rör för dolt montage, LK:s PEXa Universalrör X eller likvärdigt. Ingjutet montage av huvud stråk mellan undercentral och schakt till lägenheter skall utföras med isole rade tomrör RiR Extra. Rör mellan fördelare och slutprodukt utförs med tomrör RiR. Schakter förses med slitsluckor i lägenheter för ventiler. Fjärrvärmeledningar utförs enligt Energiverkets anvisningar.

26 Ändr. 26 Datum Avstängningsanordningar m.m. Avstängnings och injusteringsventiler installeras på stam och gruppled ningar samt på anslutningsledningar till apparater såsom batterier. Avstängningsventiler skall vara av typ kulventil/vridspjäll och utförd enligt PSB.1/PSB.2. Injusteringsventiler skall vara utförd enligt PSD.11. Isolering Fjärrvärmeledningar isoleras enligt Energiverkets anvisningar. Värmeledningar isoleras enligt RBB.21, serie 42, gäller ej ingjutna färdig isolerade rör. Ventiler isoleras enligt RCB.2. Synliga isolerade ledningar förses med ytbeklädnad av plastplåt och i ut rymningsvägar ytskiktsklass 1. PLATSUTRUSTNINGAR Radiatorer skall vara av samma fabrikat och utförda enligt PTB.1. Radiatorlängd utförs max 300 mm kortare än fönsterbredd. Radiatorer inom samma rum skall vara lika höga. Radiatorer skall ha förinställningsbara typgodkända termostatventiler. Radiatorventiler utförs enligt PSE. 111.

27 27 Ändr. Datum PM LUFTBEHANDLINGSSYSTEM [01] Storbutik: Allmänventilationssystem FUNKTIONSÖVERSIKT Samtliga utrymmen skall ventileras. Netto se separata program. I detta läge görs endast förberedelse för kommande aggregat till Stor butik. D.v.s. det förberedes för schakt & Fläktrum för betjäning av lokal. Fläktrum placeras i plan 4, hus C. Se gränsdragningslista. Personaldel (Storbutik): Nytt luftbehandlingsaggregat TA2/FA2. [01] Luftbehandlingsaggregat fabrikat Systemair VR 700DCV eller likvärdigt, komplett med: Tilluftsfläkt, frånluftsfläkt, roterande växlare, värmebatteri, filter EU7, termometrar (4st), filtervaktermed roterande växlare installeras. Luftbehandlingsaggregat placeras i kompressorrum eller (lager). Luftintag via ytterväggsgaller, avluftsutsläpp via ytterväggsgaller. Luftbehandlingsanläggningen skall vara ett omblandande system, där inblåsning sker via takplacerade tilluftsdon i kontor, omklädningsrum och pausrum. Frånluft avleds via kontrollventiler i omklädningsrum, WC/D, och vid pentryt. Ny kanalfläkt som förser kontor med kall luft från butikslokalens kalla del. Fläkten styrs med timer typ knapp 30 min. Fläkten skall klara ett flöde på 100 l/s. kanalen skall isoleras. [01] Butiker (exkl. Netto Storbutik) förses med luftbehandlingsaggregat typ FTX med toppanslutning och vattenburet eftervärmningsbatteri. Systemair s typ Topvex, med roterande värmeväxlare, eller likvärdigt. Ute och avluft via galler i fasad.

28 28 Ändr. Datum PM Tilluft via takspridare och frånluft centralt. WC, städ förråd o.d. förses med frånluft via kontrollventil. WC förses med ljuddämpat överluftsdon. Endast gemensamhetslokalerna enligt Aritningar skall ventileras i denna etapp. Aggregat och kanaldragning samt don till respektive butik tas i senare etapper. Butiksaggregat Topvex, eller likvärdigt. Lägenheter förses med separata luftbehandlingsaggregat typ FTX med ef tervärmningsbatteri (el) placerade ovan spis. Fläkt Wood s typ RDKR, med passande köksfläkt typ CPDJ, med belysning, eller likvärdigt. Uteluft & avluft via huv på tak. Ute samt avluftshuvarna på tak är gemen [01] samma för flera lägenheter varför det skall installeras brandgasspjäll till ute och avluftskanaler från lägenheterna innan påkoppling till gemensam kanal på vind.. Ute samt avluftskanalerna skall vara brandisolerade enligt brandskyddsdokumentation EI60 hela sin längd på vind samt EI 60 1 meter innan nergång till plan 2. Tilluft via takspridare, med möjlighet till 180 alternativt 360 inblåsning. [01] Frånluft via kontrollventil i WC och Klädkammare, samt i kök. RDKR lägenhetsaggregat, eller likvärdigt. Trapphus ventileras via separata frånluftsfläktar placerade i förråd plan 2 och 3 med avluftsgaller i fasad. Intagsgaller på fasad i entréplan. Soprum ventileras med separat frånluftsfläkt på tak. Intagsluft via galler i fasad samt kallrasskydd. Hisschakt ventileras med separat frånluftsfläkt på tak. Intagsluft via galler i fasad.

29 29 Ändr. Datum PM Undercentral/Teknik/Elrum förses med uteluft via galler i fasad samt frånluftsfläkt som temperaturregleras, avluft i fasad. Netto enligt separat program. [01] Projektering skall ske så att VASklass 2000 SFPtal 2,0 klaras. Beakta dock krav på LCCberäkning med avseende på motoreffekt för fläkt. Aggregat skall ha ute och avluftsspjäll, ute och frånluftsfilter, till och frånluftsfläktar, värmeåtervinnare, värmebatteri och erforderliga inspek tionsdelar mellan batteri/återvinnare. Butiksaggregat skall ha frekvensom formardrift. Lägsta verkningsgrad skall för roterande värmeväxlare vara 75% och för batteriväxlare 60%. Ventilationskanaler dimensioneras för låga tryckfall med sluttryckfall i don för att tillgodose kravet på flexibilitet. Luftmängder dimensioneras enligt senaste utgåvan av Minimikrav på luftväxling av Helge Enberg. TEKNISKA FÖRUTSÄTTNINGAR Se tekniska förutsättningar under kod 5 VA, VVS, KYL OCH PRO CESSMEDIESYSTEM. CENTRALUTRUSTNINGAR Aggregat utförs enligt QAB. Takfläktar utförs enligt QEA.1. Filter utförs enligt QGB.1 med filterklass F7 för uteluft och F5 för frånluft. Injusterings och mätspjäll installeras på huvudkanaler så att luftflödes mätning kan utföras. Luftspjäll skall vara utförda enligt QJB. KANALISATIONSSYSTEM Ventilationskanaler för lägenheterna ingjutes i bjälklag. Rensluckor enligt erforderlig omfattning.

30 30 Ändr. Datum PM LEDNINGSSYSTEM Kanalsystem utförs så att följande täthetskrav uppfylls: Rektangulära kanaler täthetsklass B. Cirkulära kanaler täthetsklass C. Ventilationskanaler utförs enligt QLB.1 och QLB.2. Isolering Isolering med brandklass utförs enligt RBF.1. Övriga isolerade kanaler utförs enligt RBF.2. Kanaler inom teknikrum förses med aluminiumfolie som ytskikt. PLATSUTRUSTNINGAR Tilluftsdon Fläkt Woods KTS, eller likvärdigt, i bostäder och Fläkt Woods typ DYKS med anslutningslåda ATTB, eller likvärdigt, i butiker. Utförs enligt QMC. Frånluftsdon Fläkt Woods typ KGEB eller likvärdigt. Utförs enligt QME. ÖVRIGT Rensluckor installeras i erforderlig omfattning så att hela kanalsystemet blir rensningsbart utan ytterligare åtgärder. För frånluftsfläktar ingående i separata klimatsystem gäller max. 800 W/m 3 /s. Brand/brandgasspjäll skall användas om genomgång mellan brandceller [01] sker med gemensamt ventilationssystem (eventuellt mellan Storbutik:s la ger och butiksdel, samt ute och avluftskanaler till lägenheterna). [01] Brand/brandgasspjäll på ute och avluftskanaler för lägenheter kan ev. undvikas beroende på vald teknisk lösning.

31 31 Ändr. Datum PM STYR OCH ÖVERVAKNINGSSYSTEM 81 STYR OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETS DRIFT FUNKTIONSÖVERSIKT [01] Netto Storbutik: Styr och övervakningsanläggning skall vara datoriserad till full funktions och driftfärdig anläggning. Energimätning / fjärravläsning av vatten, värme och el installeras. En grafisk översiktsbild av butikens anlägg ningar upprättas, där aktuella värden kan avläsas. [01] Mer information se separata etableringsbeskrivning. Butiker: Internt färdigkopplad styr för ventilationsanläggning. Ingen separat mätning av tappvatten och värmeförbrukning. Lägenheter: Internt färdigkopplad styr för ventilationsanläggning. [01] Separat mätning av tapp varmvattenförbrukning per lägenhet. Mätarna [01] skall vara typ volymetriska mätare, med möjlighet till fjärravläsning via [01] Mbus. Mbus slingor samlas i UC3 och avläsning skall ske via panel i UC. [01] Motionskörning samt larm från ev. brandgasspjäll monterade på respektive lägenhets ute samt avluftskanal skall ske via central övervakning. [01] Systemet skall fullt ut vara komuniserbart med Siemens Desigo och energimätningar skall ske via DUC. Parkering södra delen: Larm från oljeavskiljare som indikera driftavvikelser. TEKNISKA FÖRUTSÄTTNINGAR Den elektriska installationen i byggnaden skall utföras som TNS system (5ledarsystem).

32 32 Ändr. Datum PM CENTRALUTRUSTNINGAR System för fjärrvärme: Utgående värmevatten styrs via inställd utetemperaturkompenserad kurva med minst 5 brytpunkter. Utgående varmvattentemperatur styrs så att inställd temperatur konstant hålls. Larm vid temperaturavvikelse på värme och varmvatten. Registrering av energiförbrukning via Mbus. [01] Mätvärden skall redovisas för Netto Storbutik via operatörsterminal. System för radiatorer: Utgående värmevatten styrs via inställbar utetemperaturkompenserad kur va med minst 5 brytpunkter. Pump skall vara varvtalstyrd via frekvensomformare och vara i drift när värmebehov föreligger. Motionsdrift av pump skall ske 1 gång per dygn vid pumpstopp. Driftindikering och larm från pump. Larm vid lågt respektive högt tryck i systemet. Larm vid temperaturavvikelse [01] System för värmeåtervinning via kylmaskin Netto: Pump skall vara konstant och vara i drift när värmebehov föreligger och kylmaskindrift råder. Motionsdrift av pump skall ske 1 gång per dygn vid pumpstopp. Driftindikering och larm från pump. Larm vid lågt respektive högt tryck i systemet. Larm vid temperaturavvikelse

33 33 Ändr. Datum PM System för tappvatten: Utgående varmvattentemperatur styrs så att inställd temperatur konstant hålls. Skydd mot övertemperatur skall finnas. Larm vid temperaturavvikelse. Larm vid låg temperatur på VVC (+50 C legionellavakt). Driftindikering och larm från VVCpump. Registrering av totalförbrukning av kallvatten via Mbus. [01] Registrering av kall respektive varmvattenförbrukning per lägenhet med uppkoppling via Mbus. Vattenmätarna skall vara av typen volymetriska. [01] System för TA/FA butiker (För Netto se separata program). [01] Internt färdigkopplad styr för småbutiker samt extern styr och regler till Storbutik med möjlighet till följande funktioner: Kylåtervinning sommartid. Nattkylning. Konstanthållning av temperatur till värmebatteri då TA står still och min begränsning av temperaturen vid drift. Frysskyddsfunktion Brandfunktioner Verkningsgradsmätning Steglös reglering av VVX. Möjlighet till luftflödes samt kanaltrycksreglering. Förregling av FA via TA Pumpstopp förreglar TA vid värmebehov Pump är i drift vid värmebehov. Motionsdrift en gång per dygn vid pumpstopp. Larm vid låg verkningsgrad, vid driftfel TA, FA, VVX och pump, för brandfunktioner samt frysskydd.

34 34 Ändr. Datum PM System för TA/FA lägenheter: Kylåtervinning sommartid. Frysskyddsfunktion Förregling elvärmebatteri mot TA. Förregling VVX mot TA. Driftläge typ hemma, bortrest samt forcering via separat kontrollpanel. System för FF hisschakt, FF soprum, FF trapphus: Fläkt skall vara i kontinuerlig drift. Larm vid driftfel på FF. System för FF teknikrum, FF elrum och FF undercentral Fläkt skall temperaturstyras, via 5stegs trafo. Larm vid driftfel på FF. System för Oljeavskiljare placerad i den södra delen (parkeringsplatserna) Larm vid driftfel på OA (dras in i norra delens byggnad till huvuddator via UC3). Uppsamling av larmer: Larm för samtliga system inom respektive fastighet skall gemensamt redo visas i operatörssystem (driftsystem). [01] För lägenheter placeras en summalarmslampa i ett av trapphusen och skall tändas vid indikering av larm. Skylt som anger att driftsansvarig skall kontaktas uppsättes vid lampa. För butiker placeras en summalarmslampa i teknikutrymme för butiker och skall tändas vid indikering av larm. Skylt som anger att driftsansvarig skall kontaktas uppsättes vid lampa.

35 Ändr. 35 Datum Y MÄRKNING, PROVNING, DOKUMENTATION M.M. YB MÄRKNING, PROVNING, INJUSTERING MM AV ANLÄGGNING YBC.311 Täthetsprovning av vattenledning Aktuell kod 3111, 3112 resp gäller. YBC.3211 Tryck och tätningsprovning av medierör på värmeledning YBC.322 Provning av fogar på mantelrör i värmeledning YBC.323 Provning av fuktövervakningssystem i värmeledning YBC.331 Provning med radiografering av svetsfogar YBC.341 Täthetsprovning av avloppsledning YBC.342 Deformationsprovning av avloppsledning YBC.343 Provning av riktningsavvikelse hos avloppsledning YBC.351 Täthetsprovning av brunn på avloppsledning YBC.352 Provning, avvägning av brunn på avloppsledning YC ANMÄLNINGS OCH ANSÖKNINGSHANDLINGAR, TEKNISKA DOKUMENT M.M. FÖR ANLÄGGNING YCD.12 Relationshandlingar för rörledningssystem

36 Ändr. 36 Datum YT MÄRKNING, PROVNING, INJUSTERING M.M. AV INSTALLA TIONER YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER YTB.1 Märkning av installationer Hela entreprenaden skall märkas. Märkning och teknisk dokumentation skall överensstämma. Märkning skall utföras i samråd med beställarens kontrollant. Entreprenören upprättar förteckning över samtliga i entreprenaden ingåen de skyltar med uppgifter och märktext, märkställen och skyltstorlekar. För teckningen tillställs beställaren för yttrande innan tillverkning sker. Text skall samordnas med sidoentreprenörer. Skylttext samt placering i an läggningen skall godkännas av beställaren. Skyltar uppsätts innan anläggningen tagits i drift. Om beställda skyltar ej levererats i tid, uppsätts provisoriska skyltar. Som vid slutbesiktningen skall vara utbytta mot de permanenta. Komponent placerad ovan undertak eller under isolering, förses med två märkskyltar, en vid objekt och en kompletterande hänvisningsskylt så att komponent lätt kan hittas. Märkning får ej ske på lösa undertakskassetter eller på demonterbara kåpor. Förteckning över i anläggningen ingående spjäll, omfattande spjälltyp, löpnummer, påverkat media, inställningstal, placering samt betjänad lokal, apparat eller byggnadsdel samt rumsförteckning. Fabriksmonterad elutrustning skall vara positionsmärkt, samt ha alla plin tar, ledningar och parter märkta.

37 Ändr. 37 Datum YTB.15 Märkning av vvs, kyl och processinstallationer MÄRKBAND Utformning av märkband skall vara lika typ FLOCODE. Märkband vid mätare eller ventil placeras så att byte kan ske utan att märkbandet skadas. SKYLTAR OCH MÄRKBRICKOR Skylt och märkbricka skall utföras av laminerad plast, svart text på vit bot ten. Texthöjden skall vara 12 mm för huvudbeteckning och 6 mm för under ordnad text för huvudkomponent. Texthöjd skall vara 6 mm för givare o.dyl. Märkbricka skall hängas upp med Skrok. Skylt med motordata eller annan dataskylt skall vara placerad så att den kan avläsas under spänning utan ingrepp i anläggningen. I annat fall kom pletteras med extra dataskylt. Fläktar förses med separat skylt med för denna anläggning aktuella data: Luftmängd m³/s Totaltryck Pa Varvtal r/min Verklig strömstyrka i A Kilremstyp Differenstryckmätare för luftrenare i luftbehandlingssystem märkes med sluttryckfall för angivet flöde.

38 Ändr. 38 Datum MÄRKNING AV STYR: OCH ÖVERVAKNINGSINSTALLATIONER Apparatskåp skall märkas med skylt som anger apparatskåpsbeteckning, centralbeteckning, matande kabelarea och max. säkringsstorlek. Samtliga ledningar märks med ledningsnummer i båda ändar. Ledning mellan apparatskåp och yttre komponent märks med apparat skåpsbeteckning och löpnummer. Ledning, som ansluts mellan två apparatskåp, förses med det ena skåpets beteckning. Gruppledning till motorer märks fram till säkerhetsbrytare. Styr och övervakningsdon förses med märktext som anger vilket aggregat etc respektive don betjänar, samt funktion. Styr och övervakningsdon ovan undertak förses även med märkskylt un der undertak. MÄRKNING AV VENTILATIONSKANAL Ventilationskanaler märkes i fläktrum samt i övrigt enligt AMA. MÄRKNING AV RÖRLEDNING Märkning skall utföras på samtliga rör, även spillvatten. Märkning av rörledningar och apparater skall vara utförd i klartext med mediainnehåll, strömningsriktning, samt vad som betjänas. MÄRKNING AV VENTILER Förteckning över i anläggningen ingående ventiler, omfattande ventiltyp, löpnummer, påverkat media, inställningstal, placering samt betjänad lokal, apparat eller byggnadsdel, samt rumsförteckning.

39 Ändr. 39 Datum YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Entreprenören utför alla provningar, mätningar och injustering till en kom plett driftfärdig anläggning. All justering och provning skall vara utförd innan slutbesiktning. Provning av anläggning i drift. Fullständig driftprovning ingår i entreprenaden och skall genomföras av hela anläggningen i permanent komplett tillstånd och utföras på sådant sätt att alla samverkade funktioner (vent, rör, styr) provas samtidigt. Provning skall vara utförd och protokollförd innan slutbesiktning. Inga fel skall kvarstå till slutbesiktning. TE tillhandahåller provningsledare för provningen. Respektive entreprenör deltager och är behjälplig vid provningen. YTC.15 Provning av vvs, kyl och processmediesystem Erforderliga proppningar i samband med provningar ingår i entreprenaden. Driftprovning skall omfatta: Mätning av tryck, flöden och temperaturer. Varmvattentemperatur i samtliga lägenheter. samt provning av: Samtliga värmares funktion. Tappventiler flöden. Säkerhetsventilers funktion. Värmeväxlare etc. Radiatortermostaters funktion. Övriga apparaters funktion. Protokoll upprättas och insätts i DUpärm.

40 Ändr. 40 Datum TRYCK: OCH TÄTHETSKONTROLL AV RÖRLEDNINGAR I INSTALLA: TIONSSYSTEM Alla rörledningar förutom spillvattenledningar skall tryck och täthetskon trolleras. Tryckmedium Vid tryck och täthetskontrollen skall vatten användas som tryckmedium. Tryckkontroll Beräkningstryck för rörledningar för VP är 1,6 MPa. Beräkningstryck för rörledningar för VS är 0,6 MPa. Beräkningstryck för rörledningar för KV, VV och VVC är 1,0 MPa. PROVNING AV LUFTBEHANDLINGSSYSTEM Rektangulära kanaler täthetsprovas till 100%. Övriga kanaler provas stick provsmässigt med 10%. Samtliga total och delluftsflöden skall provas. Injusteringsprotokoll redovisande samtliga total och delluftsflöden insättes i DUinstruktionen.

41 Ändr. 41 Datum PROVNING AV STYR: OCH ÖVERVAKNINGSSYSTEM I entreprenaden ingår följande provningar: Isolationsmätning av i entreprenaden ingående delar. Kontroll och uppmätning av skyddsjordning. Uppmätning av driftström i respektive fas för motorer. Funktionsprovning av samtliga styr, övervaknings och elfunktioner. Larm skall avprovas från utlöst larmgivare till dynamisk visning i processbild. Tidsstyrningar skall avprovas. Efter genomförd provning upprättar entreprenören protokoll i vilket skall framgå: objekt som provats provningsmetod erhållna värden YTC.153 Kontroll av avloppsvattensystem och pneumatiska avfallstransportsy stem. YTC.155 Kontroll av kylsystem. YTC.156 Kontroll av värmesystem. YTC.156 Kontroll av luftbehandlingssystem. YTC.18 Kontroll av styr och övervakningssystem. YTC.2521 Injustering av tappvattensystem VVCinstallationen skall injusteras. Flödesmätning utförs och dokumenteras. Protokoll insättes i DUinstruktion.

42 42 Ändr. Datum PM [01] YTC.255 Injustering av kylsystem Protokoll med samtliga flöden och inställningsvärden för respektive ventil insättes i DUinstruktion. Inställningsvärden och flöden skall redovisas på relationsritningar. YTC.256 Injustering av värmesystem Protokoll med samtliga flöden och inställningsvärden för respektive ventil insättes i DUinstruktion. Inställningsvärden och flöden skall redovisas på relationsritningar. YTC.257 Injustering av luftbehandlingssystem Luftbehandlingssystemet skall injusteras enligt alternativ 1. Luftflödesprotokoll insättes i DUinstruktion. YTC.28 Injustering av styroch övervakningsssystem

43 Ändr. 43 Datum YU TEKNISK DOKUMENTATION M.M. FÖR INSTALLATIONER YUC BYGGHANDLINGAR FÖR INSTALLATIONER YUC.5 Bygghandlingar för vvs, kyl och processmedieinstallationer Ritningar utföres med AutoCad version lägst Entreprenören tillhandahåller följande bygghandlingar: Planritningar i skala 1:100. Ritningar för apparatrum i skala 1:50. Erforderliga sektioner för att öka ritningars tydlighet skall upprättas. Principkopplingsschema rör och flödesschema luftbehandling. Ritning storlek A1. Inplastad schema med funktionstext uppsättes i fläktrum. Apparatförteckning [01] VVSbeskrivning enligt AMA 09. YUC.55 Bygghandlingar för kylinstallationer YUC.8 Bygghandlingar för styr och övervakningsinstallationer Entreprenören skall upprätta följande handlingar: Dokumentlista Kretsschema, outnyttjad kontaktfunktion redovisas. Flödesschema utvisande styrkomponenternas principiella placering med tillhörande funktionsbeskrivning. Apparatlista omfattande alla i entreprenaden ingående styr och övervakningsdon och apparater med angivande av fabrikat, typbe teckning och tekniska data. Apparatskåpsritningar med apparater pos.märkta. Skyltlista

44 Ändr. 44 Datum Yttre förbindningsscheman. Systemlayout över i systemet ingående delar inklusive situationsplan. Grundprogramvara Projektspecifik programvara. Underlag för egenprovningar. Byggvarudeklaration Leverans Bygghandlingar levereras i 2 omgångar. Erforderlig granskningstid 2 veckor. YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER YUD.5 Relationshandlingar för vvs, kyl och processmedieinstallationer Entreprenören skall upprätta relationsritningar. Ritningar upprättas med AutoCad. Relationsritningar i halvskala insättes i DUpärmar. Ritningsfiler på CDskiva. YUD.8 Relationshandlingar för styr och övervakningsinstallationer Entreprenören skall upprätta följande handlingar: Samtliga bygghandlingar uppdaterade till relationshandling. Protokoll över utförda provningar och mätningar. Planritningar Planritningar utvisande kommunikationsslingans förläggning samt eventuella kopplingsdosor. Kopia av aktuell programvara skall förvaras hos entreprenören i minst 10 år.

45 Ändr. 45 Datum Relationshandlingar för digitala styr: och övervakningsinstallationer Dataprogram skall dokumenteras enligt följande: 1 Grundprogram i form av handhavande instruktioner skall omfatta en funktionsbeskrivning av grundprogrammet och anvisningar om hur rutiner och grundprogram uppkallas. Grundprogram i form av källkod och objektkod skall förvaras av ent reprenören i två exemplar. Varje exemplar förvaras i var sin byggnad på brandsäker plats. 2 Projektspecifikt program. Detta program avser de rutiner och funk tioner som är specifika för denna anläggning. Denna programdel skall levereras i leverantörens standardspråk (högnivåspråk). Erforderliga manualer för DUC. Ovanstående dokumentation skall levereras i tre omgångar. Dessutom skall entreprenören hålla egen kopia i minst 10 år. Program skall uppdateras i samband med färdigställandet samt fyra gånger under garantitiden. Beställarens justering av drifttider, börvärden och fördröjningar skall även uppdateras på entreprenörens kopia. Programmen skall vara försedda med kommentarer till programlösning, förklaringar, ingående programmodulers betydelse samt variablers inne håll. Funktionsbeskrivning skall utgöras av beskrivning över anläggnings eller utrustnings verkningssätt, uppgifter om tekniska data samt erforderliga rit ningar och scheman för redovisning av funktionssamband.

46 46 Ändr. Datum PM Leverans Relationshandlingar skall tillhandahållas i 1 omgång original samt 1 om gång kopior av apparatskåpsritningar som placeras i ritningsfack i respek tive apparatskåp. Dessutom skall dokumentationen renritas/skrivas på CAD/WORD med ritningar i DWGformat och texter i DOCformat samt överlämnas i original på CD. All dokumentation skall märkas RELATIONSHANDLING och vara da terade. Handlingarna skall levereras till slutbesiktning. YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER Samordnade instruktioner för drift och underhåll överlämnas i 3 ex till be ställaren för granskning senast 14 dagar före slutbesiktning. Förutom driftsinstruktioner enligt nedan så skall 1 st driftspärm/lägenhet överlämnas. Pärmen skall innehålla broschyrer på material som är monte rad i lägenheten. Underhållsinstruktion för t.ex. rengöring av vattenlås o.s.v. [01] Driftinstruktioner skall upprättas för respektive fastighet, d.v.s en för småbutiker, en för storbutik samt en för lägenheter.

47 47 Ändr. Datum PM YUH.5 Driftinstruktioner för vvs, kyl och processmedieinstallationer Driftsinstruktioner innehållande följande: 1. Innehållsförteckning 2. Broschyrblad på resp. komponent. 3. Checkningsscheman för tillsynings, rengörings och smörjintervaller m.m. på samtliga komponenter. Checkningsscheman får ej hänvisa till lösa broschyrblad utan skall vara utformade så att informationen redovisas på scheman. 4. Skötselinstruktion för respektive komponent så utformad att ansvarig skötare med denna som grund kan utföra fortlöpande skötsel och un derhåll. 5. Drifts och funktionsbeskrivning för resp. komponent så utformad att ansvarig skötare kan göra erforderliga inställningar, funktionskon troll etc. 6. Ventilförteckning respektive spjällförteckning. [01] 7. VVSbeskrivning enligt AMA 09 i relationsutförande. 8. Reservdelsförteckning över ingående motorer, repdrifter, lager, packningar ventiler etc. 9. Kopplingsschema för resp. komponent eller enhet. 10. Installationsritningar (relationsritningar) nerförminskade till A3format. 11. Telefon och adresslista på leverantörer av monterat material samt ansvarig entreprenör.

48 Ändr. 48 Datum YUH.8 Driftinstruktioner för styr och övervakningsinstallationer Driftinstruktioner innehållande följande: Kopior av relationshandlingar. Datablad, broschyrer instruktioner o.dyl. över utrustningar, apparater och komponenter med undantag av katalogförd elinstallationsmateri al. Adress och telefonförteckning för påkallande av service. Kopior på ritningar och beskrivningar. Manualer för undercentraler och periferienheter. Manualer över utnyttjat programmeringsspråk. Felsökningsinstruktioner Ritningar skall vara relationsreviderade och nedförminskade till A3format. Leverans Underlaget skall tillhandahållas i 3 omgångar. Underlaget skall levereras till beställaren (insatta i pärmar) i samband med anläggningens driftsättning. YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER YUK.5 Underhållsinstruktioner för vvs, kyl och processmedieinstallationer Ingår som en del i driftinstruktioner. YUK.8 Underhållsinstruktioner för styr och övervakningsinstallationer Ingår som del i driftsinstruktion.

49 Ändr. 49 Datum YUP INFORMATION TILL DRIFT OCH UNDERHÅLLSPERSONAL Driftinstruktioner skall ligga till grund för informationen. Beräknad tidsåt gång 4 timmar vid installationens färdigställande. YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Under garantitiden skall entreprenören göra servicebesök omfattande till syn, funktionsprovning och förebyggande underhåll inklusive erforderligt förbrukningsmaterial och reservdelar. Antal servicebesök och dess omfattning ska överensstämma med tillverka rens föreskrift och entreprenörens rekommendation enligt underlag för un derhållsinstruktioner. Minst två besök per år ska dock göras. Sista gången ska ske inom en må nad före garantitidens utgång. Beställarens driftansvarige ska aviseras minst en vecka före varje besök och ges tillfälle att närvara vid besöken. Skriftlig rapport från varje besök med uppgift om utförda arbeten ska över sändas till beställaren inom två veckor. I samband med slutbesiktning ska entreprenören överlämna tidplan för ser vicebesöken till beställaren. Tidplanen ska vara samordnad med övriga ent reprenörer.
