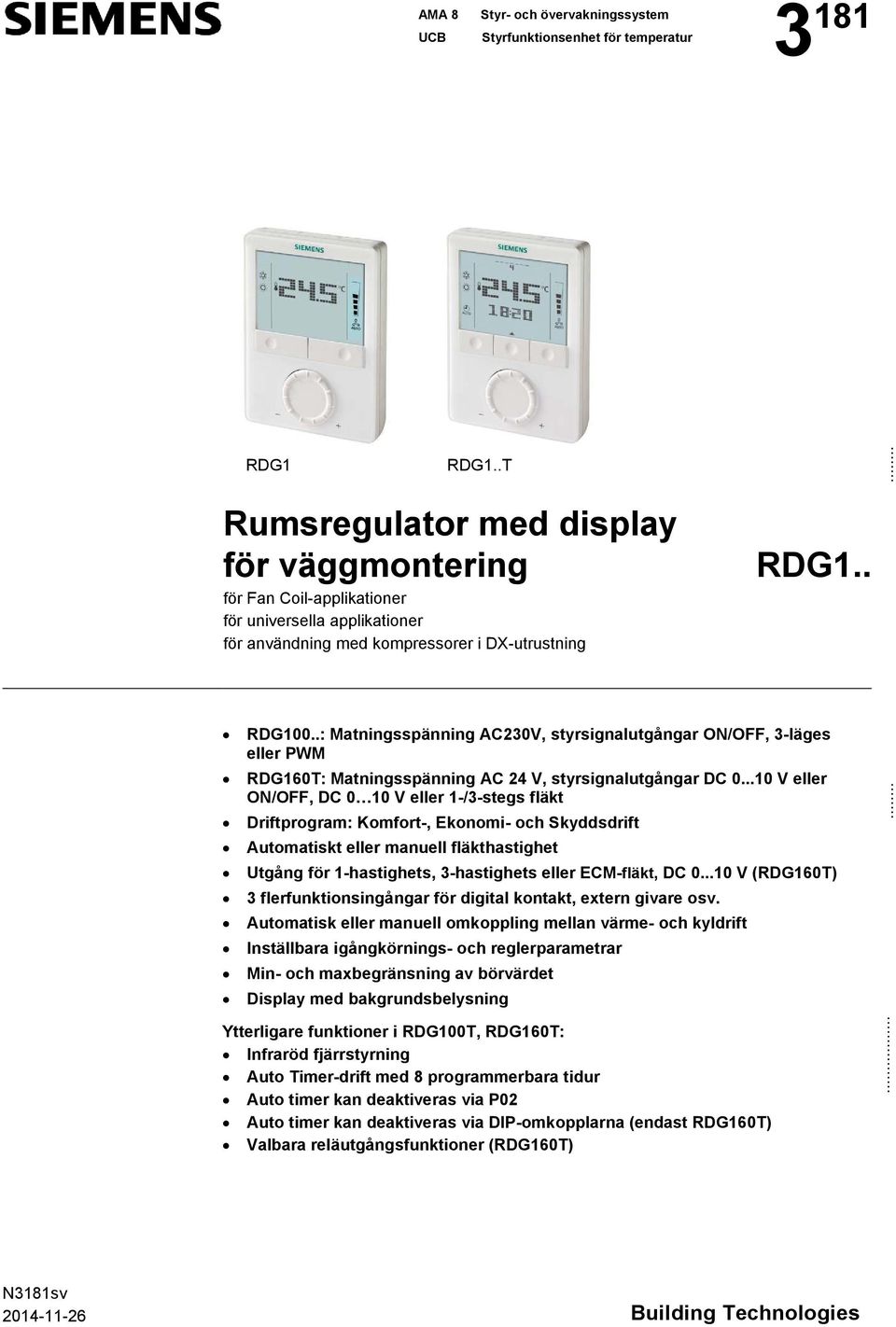

1 3 AMA 8 Styr- och övervakningssystem UCB Styrfunktionsenhet för temperatur 181 RDG1 RDG1.. Rumsregulator med display för väggmontering för Fan Coil-applikationer för universella applikationer för användning med kompressorer i DX-utrustning RDG1.. RDG100..: Matningsspänning AC230V, styrsignalutgångar /, 3-läges eller PWM RDG160: Matningsspänning AC 24 V, styrsignalutgångar DC V eller /, DC 0 10 V eller 1-/3-stegs fläkt Driftprogram: Komfort-, Ekonomi- och Skyddsdrift Automatiskt eller manuell fläkthastighet Utgång för 1-hastighets, 3-hastighets eller ECM-fläkt, DC V (RDG160) 3 flerfunktionsingångar för digital kontakt, extern givare osv. Automatisk eller manuell omkoppling mellan värme- och kyldrift Inställbara igångkörnings- och reglerparametrar Min- och maxbegränsning av börvärdet Display med bakgrundsbelysning Ytterligare funktioner i RDG100, RDG160: Infraröd fjärrstyrning Auto imer-drift med 8 programmerbara tidur Auto timer kan deaktiveras via P02 Auto timer kan deaktiveras via DIP-omkopplarna (endast RDG160) Valbara reläutgångsfunktioner (RDG160) N3181sv Building echnologies

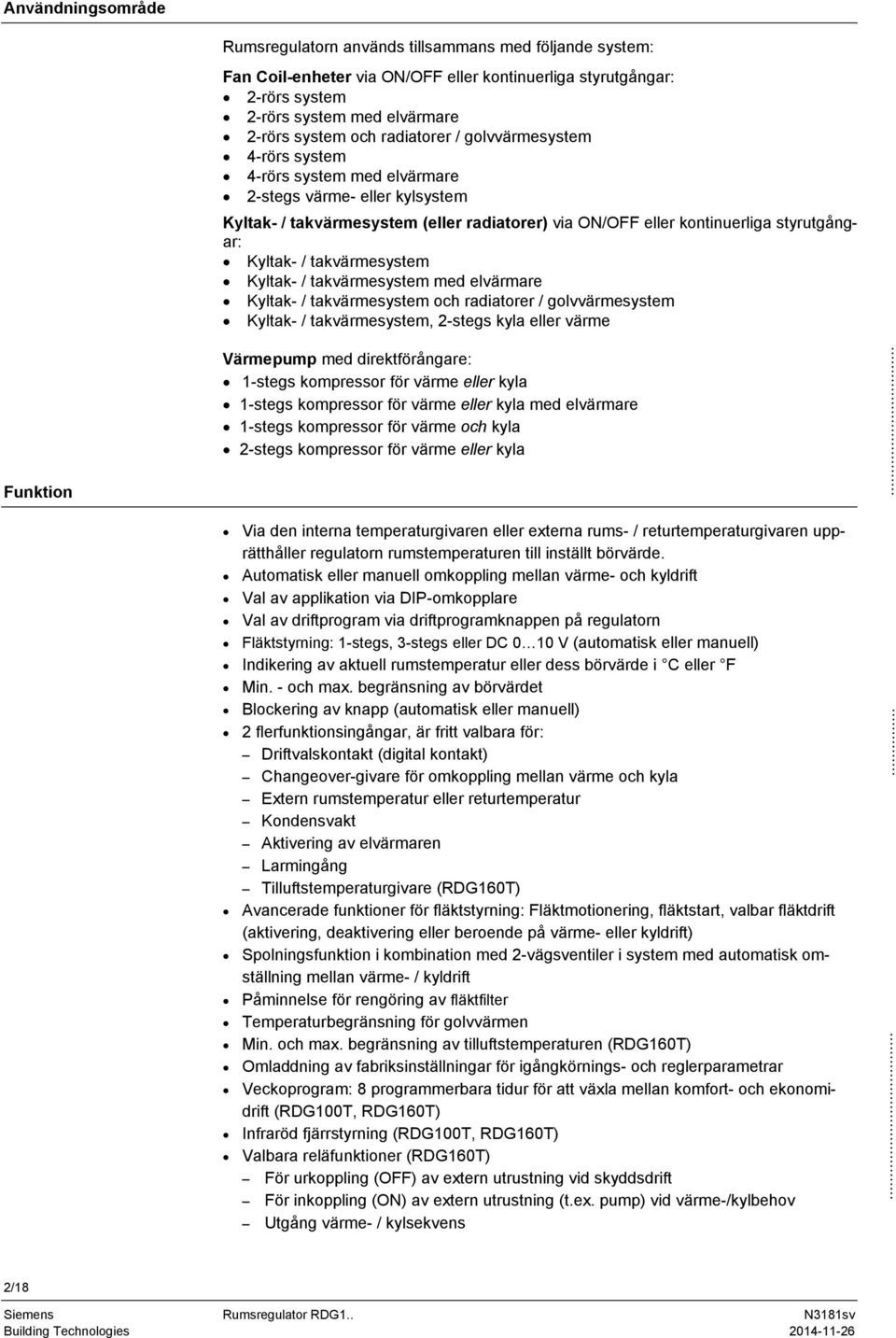

2 Användningsområde Funktion Rumsregulatorn används tillsammans med följande system: Fan Coil-enheter via / eller kontinuerliga styrutgångar: 2-rörs system 2-rörs system med elvärmare 2-rörs system och radiatorer / golvvärmesystem 4-rörs system 4-rörs system med elvärmare 2-stegs värme- eller kylsystem Kyltak- / takvärmesystem (eller radiatorer) via / eller kontinuerliga styrutgångar: Kyltak- / takvärmesystem Kyltak- / takvärmesystem med elvärmare Kyltak- / takvärmesystem och radiatorer / golvvärmesystem Kyltak- / takvärmesystem, 2-stegs kyla eller värme Värmepump med direktförångare: 1-stegs kompressor för värme eller kyla 1-stegs kompressor för värme eller kyla med elvärmare 1-stegs kompressor för värme och kyla 2-stegs kompressor för värme eller kyla Via den interna temperaturgivaren eller externa rums- / returtemperaturgivaren upprätthåller regulatorn rumstemperaturen till inställt börvärde. Automatisk eller manuell omkoppling mellan värme- och kyldrift Val av applikation via DIP-omkopplare Val av driftprogram via driftprogramknappen på regulatorn Fläktstyrning: 1-stegs, 3-stegs eller DC 0 10 V (automatisk eller manuell) Indikering av aktuell rumstemperatur eller dess börvärde i C eller F Min. - och max. begränsning av börvärdet Blockering av knapp (automatisk eller manuell) 2 flerfunktionsingångar, är fritt valbara för: Driftvalskontakt (digital kontakt) Changeover-givare för omkoppling mellan värme och kyla Extern rumstemperatur eller returtemperatur Kondensvakt Aktivering av elvärmaren Larmingång illuftstemperaturgivare (RDG160) Avancerade funktioner för fläktstyrning: Fläktmotionering, fläktstart, valbar fläktdrift (aktivering, deaktivering eller beroende på värme- eller kyldrift) Spolningsfunktion i kombination med 2-vägsventiler i system med automatisk omställning mellan värme- / kyldrift Påminnelse för rengöring av fläktfilter emperaturbegränsning för golvvärmen Min. och max. begränsning av tilluftstemperaturen (RDG160) Omladdning av fabriksinställningar för igångkörnings- och reglerparametrar Veckoprogram: 8 programmerbara tidur för att växla mellan komfort- och ekonomidrift (RDG100, RDG160) Infraröd fjärrstyrning (RDG100, RDG160) Valbara reläfunktioner (RDG160) För urkoppling () av extern utrustning vid skyddsdrift För inkoppling () av extern utrustning (t.ex. pump) vid värme-/kylbehov Utgång värme- / kylsekvens /18 Building echnologies

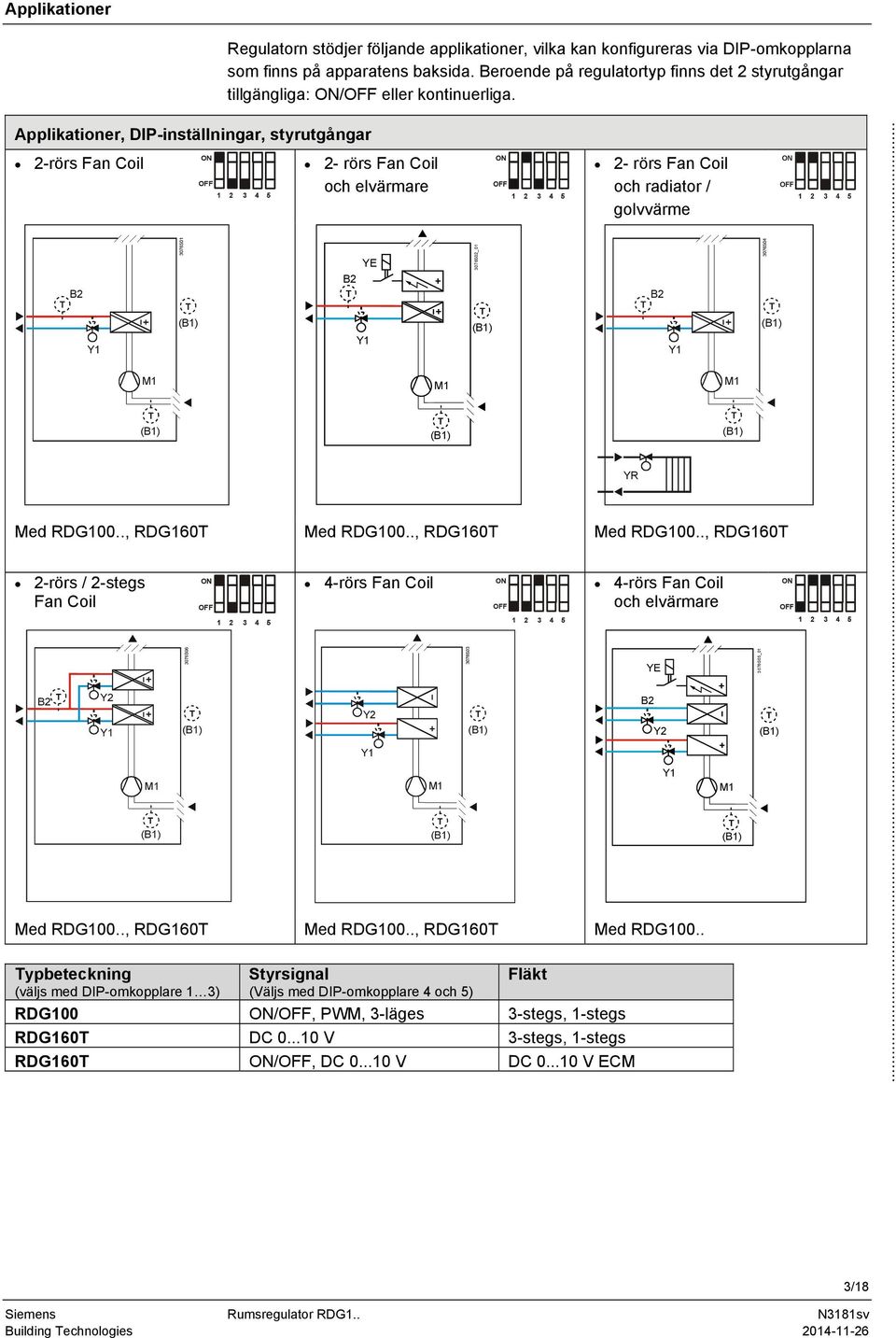

3 Applikationer Regulatorn stödjer följande applikationer, vilka kan konfigureras via DIP-omkopplarna som finns på apparatens baksida. Beroende på regulatortyp finns det 2 styrutgångar tillgängliga: / eller kontinuerliga. Applikationer, DIP-inställningar, styrutgångar 2-rörs Fan Coil B2 M1 2- rörs Fan Coil och elvärmare YE B2 M1 3076S02_01 2- rörs Fan Coil och radiator / golvvärme Med RDG100.., RDG160 Med RDG100.., RDG160 Med RDG100.., RDG160 2-rörs / 2-stegs Fan Coil B2 Y2 M1 4-rörs Fan Coil YR B2 4-rörs Fan Coil och elvärmare Med RDG100.., RDG160 Med RDG100.., RDG160 Med RDG100.. ypbeteckning (väljs med DIP-omkopplare 1 3) Y2 M1 Styrsignal (Väljs med DIP-omkopplare 4 och 5) Fläkt RDG100 /, PWM, 3-läges 3-stegs, 1-stegs RDG160 DC V 3-stegs, 1-stegs RDG160 /, DC V DC V ECM YE B2 Y2 M1 M1 3076S05_01... Building echnologies /18

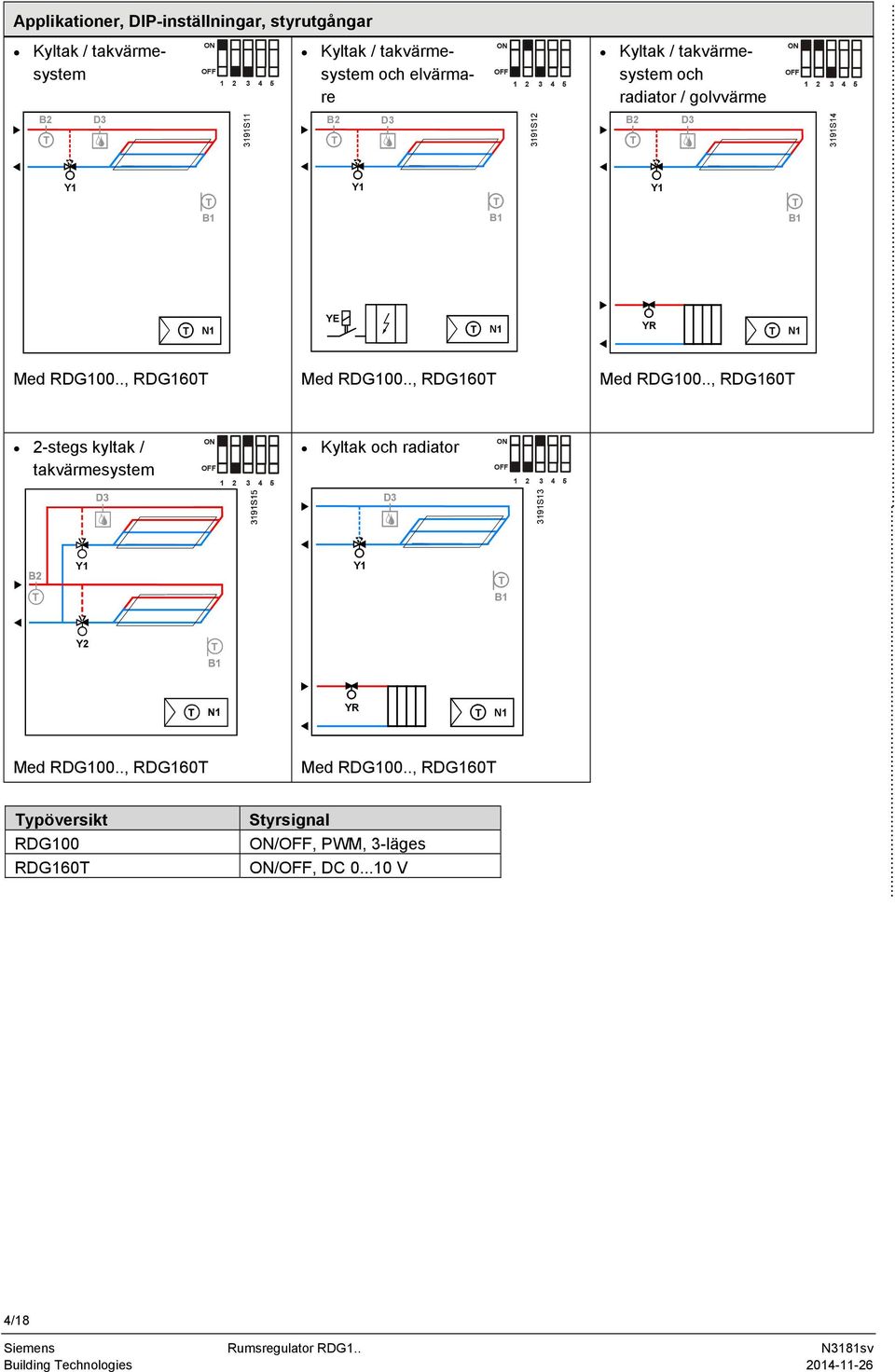

4 Applikationer, DIP-inställningar, styrutgångar Kyltak / takvärmesystem B2 D3 B1 N1 3191S11 Kyltak / takvärmesystem och elvärmare B2 YE D3 B1 N1 3191S12 Kyltak / takvärmesystem och radiator / golvvärme Med RDG100.., RDG160 Med RDG100.., RDG160 Med RDG100.., RDG160 2-stegs kyltak / takvärmesystem Y2 Med RDG100.., RDG160 ypöversikt RDG100 RDG160 Kyltak och radiator YR D3 Med RDG100.., RDG160 Styrsignal /, PWM, 3-läges /, DC V B1 N1 3191S13 B2 YR D3 B1 N1 3191S /18 Building echnologies

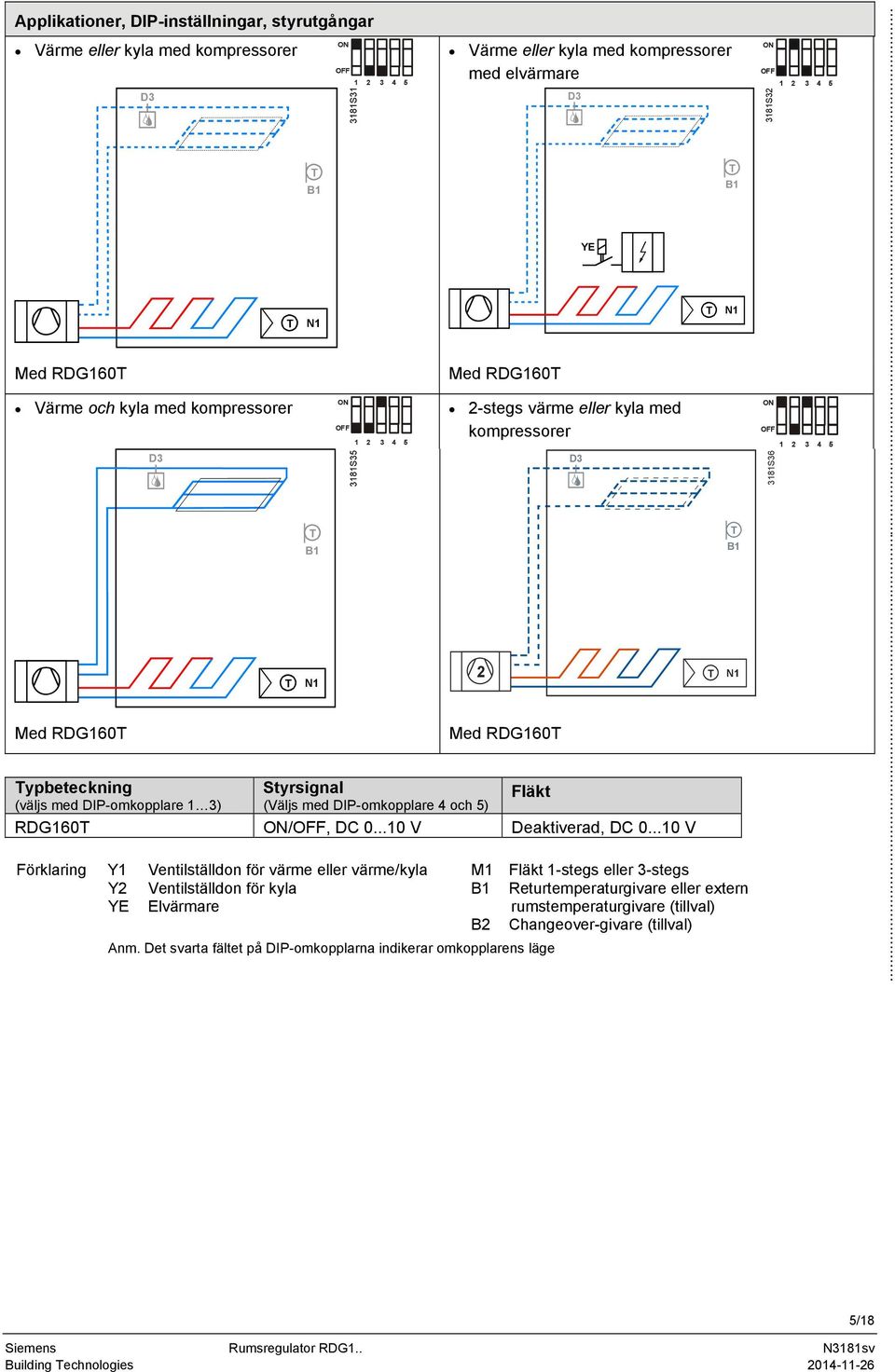

5 Applikationer, DIP-inställningar, styrutgångar Värme eller kyla med kompressorer Med RDG160 D3 Värme och kyla med kompressorer Med RDG160 D3 ypbeteckning (väljs med DIP-omkopplare 1 3) B1 N1 B1 N1 3181S S35 Styrsignal (Väljs med DIP-omkopplare 4 och 5) Värme eller kyla med kompressorer med elvärmare Med RDG160 D3 YE 2-stegs värme eller kyla med kompressorer 2 Med RDG160 Fläkt RDG160 /, DC V Deaktiverad, DC V Förklaring Ventilställdon för värme eller värme/kyla M1 Fläkt 1-stegs eller 3-stegs Y2 Ventilställdon för kyla B1 Returtemperaturgivare eller extern YE Elvärmare rumstemperaturgivare (tillval) B2 Changeover-givare (tillval) Anm. Det svarta fältet på DIP-omkopplarna indikerar omkopplarens läge D3 B1 N1 B1 N1 3181S S36... Building echnologies /18

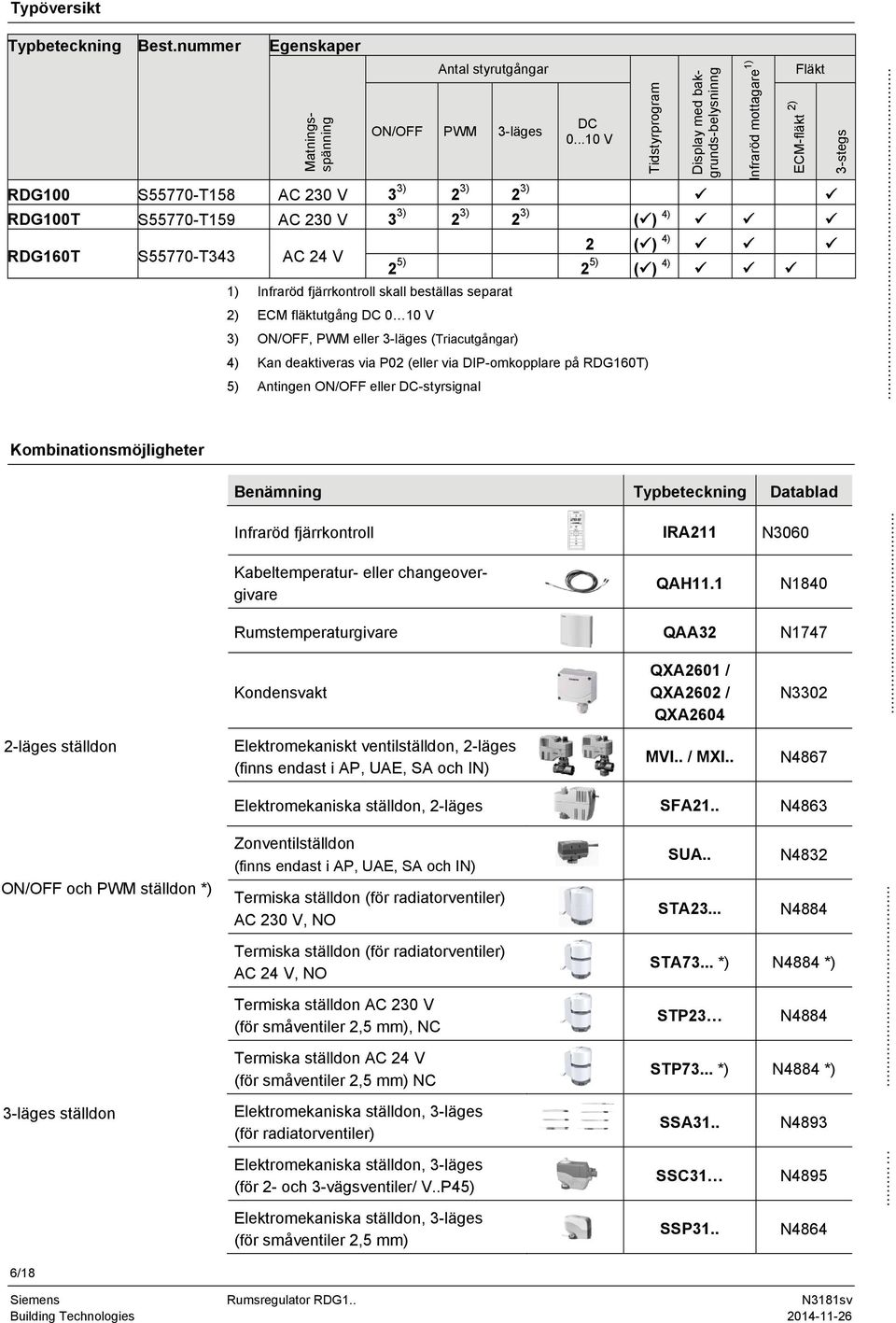

6 ypöversikt ypbeteckning Best.nummer Kombinationsmöjligheter Egenskaper Matningsspänning Benämning ypbeteckning Datablad Infraröd fjärrkontroll IRA211 N3060 Kabeltemperatur- eller changeovergivare QAH11.1 N1840 Rumstemperaturgivare QAA32 N1747 Kondensvakt Antal styrutgångar / PWM 3-läges DC V RDG100 S AC 230 V 3 3) 2 3) 2 3) RDG100 S AC 230 V 3 3) 2 3) 2 3) () 4) RDG160 S AC 24 V idstyrprogram Display med bakgrunds-belysninng QXA2601 / QXA2602 / QXA2604 Infraröd mottagare 1) Fläkt ECM-fläkt 2) 2 () 4) 2 5) 2 5) () 4) 1) Infraröd fjärrkontroll skall beställas separat 2) ECM fläktutgång DC 0 10 V 3) /, PWM eller 3-läges (riacutgångar) 4) Kan deaktiveras via P02 (eller via DIP-omkopplare på RDG160) 5) Antingen / eller DC-styrsignal N stegs läges ställdon Elektromekaniskt ventilställdon, 2-läges (finns endast i AP, UAE, SA och IN) MVI.. / MXI.. N4867 Elektromekaniska ställdon, 2-läges SFA21.. N4863 Zonventilställdon (finns endast i AP, UAE, SA och IN) SUA.. N4832 / och PWM ställdon *) 3-läges ställdon ermiska ställdon (för radiatorventiler) AC 230 V, NO ermiska ställdon (för radiatorventiler) AC 24 V, NO ermiska ställdon AC 230 V (för småventiler 2,5 mm), NC ermiska ställdon AC 24 V (för småventiler 2,5 mm) NC Elektromekaniska ställdon, 3-läges (för radiatorventiler) Elektromekaniska ställdon, 3-läges (för 2- och 3-vägsventiler/ V..P45) SA23... N4884 SA73... *) N4884 *) SP23 N4884 SP73... *) N4884 *) SSA31.. N4893 SSC31 N Elektromekaniska ställdon, 3-läges (för småventiler 2,5 mm) SSP31.. N4864 6/18 Building echnologies

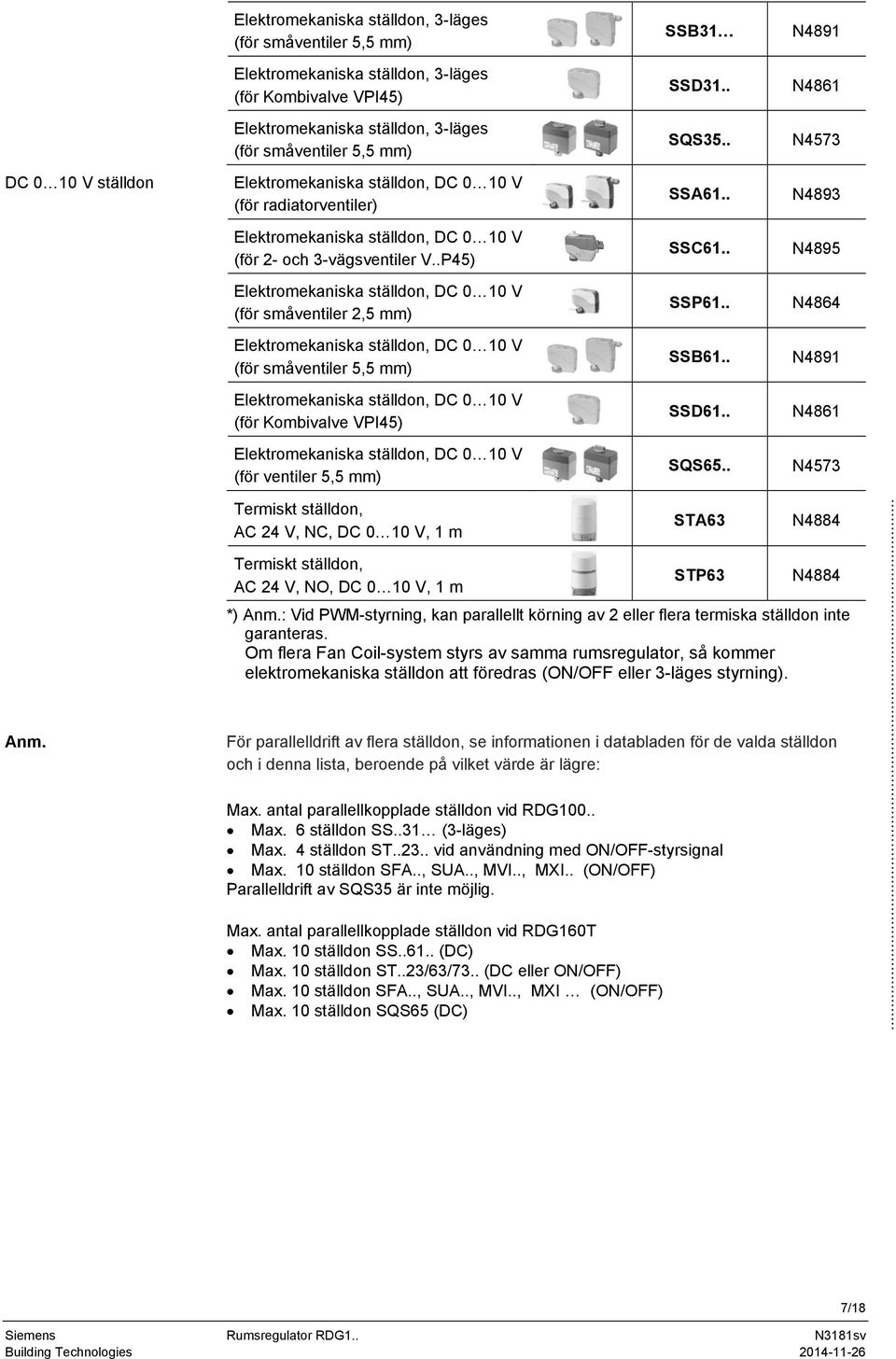

7 Elektromekaniska ställdon, 3-läges (för småventiler 5,5 mm) SSB31 N4891 Elektromekaniska ställdon, 3-läges (för Kombivalve VPI45) SSD31.. N4861 Elektromekaniska ställdon, 3-läges (för småventiler 5,5 mm) SQS35.. N4573 DC 0 10 V ställdon Elektromekaniska ställdon, DC 0 10 V (för radiatorventiler) SSA61.. N4893 Elektromekaniska ställdon, DC 0 10 V (för 2- och 3-vägsventiler V..P45) SSC61.. N4895 Elektromekaniska ställdon, DC 0 10 V (för småventiler 2,5 mm) SSP61.. N4864 Elektromekaniska ställdon, DC 0 10 V (för småventiler 5,5 mm) SSB61.. N4891 Elektromekaniska ställdon, DC 0 10 V (för Kombivalve VPI45) SSD61.. N4861 Elektromekaniska ställdon, DC 0 10 V (för ventiler 5,5 mm) SQS65.. N4573 Anm. ermiskt ställdon, AC 24 V, NC, DC 0 10 V, 1 m ermiskt ställdon, AC 24 V, NO, DC 0 10 V, 1 m SA63 SP63 N4884 N4884 *) Anm.: Vid PWM-styrning, kan parallellt körning av 2 eller flera termiska ställdon inte garanteras. Om flera Fan Coil-system styrs av samma rumsregulator, så kommer elektromekaniska ställdon att föredras (/ eller 3-läges styrning). För parallelldrift av flera ställdon, se informationen i databladen för de valda ställdon och i denna lista, beroende på vilket värde är lägre: Max. antal parallellkopplade ställdon vid RDG100.. Max. 6 ställdon SS..31 (3-läges) Max. 4 ställdon S vid användning med /-styrsignal Max. 10 ställdon SFA.., SUA.., MVI.., MXI.. (/) Parallelldrift av SQS35 är inte möjlig. Max. antal parallellkopplade ställdon vid RDG160 Max. 10 ställdon SS (DC) Max. 10 ställdon S..23/63/73.. (DC eller /) Max. 10 ställdon SFA.., SUA.., MVI.., MXI (/) Max. 10 ställdon SQS65 (DC)... 7/18 Building echnologies

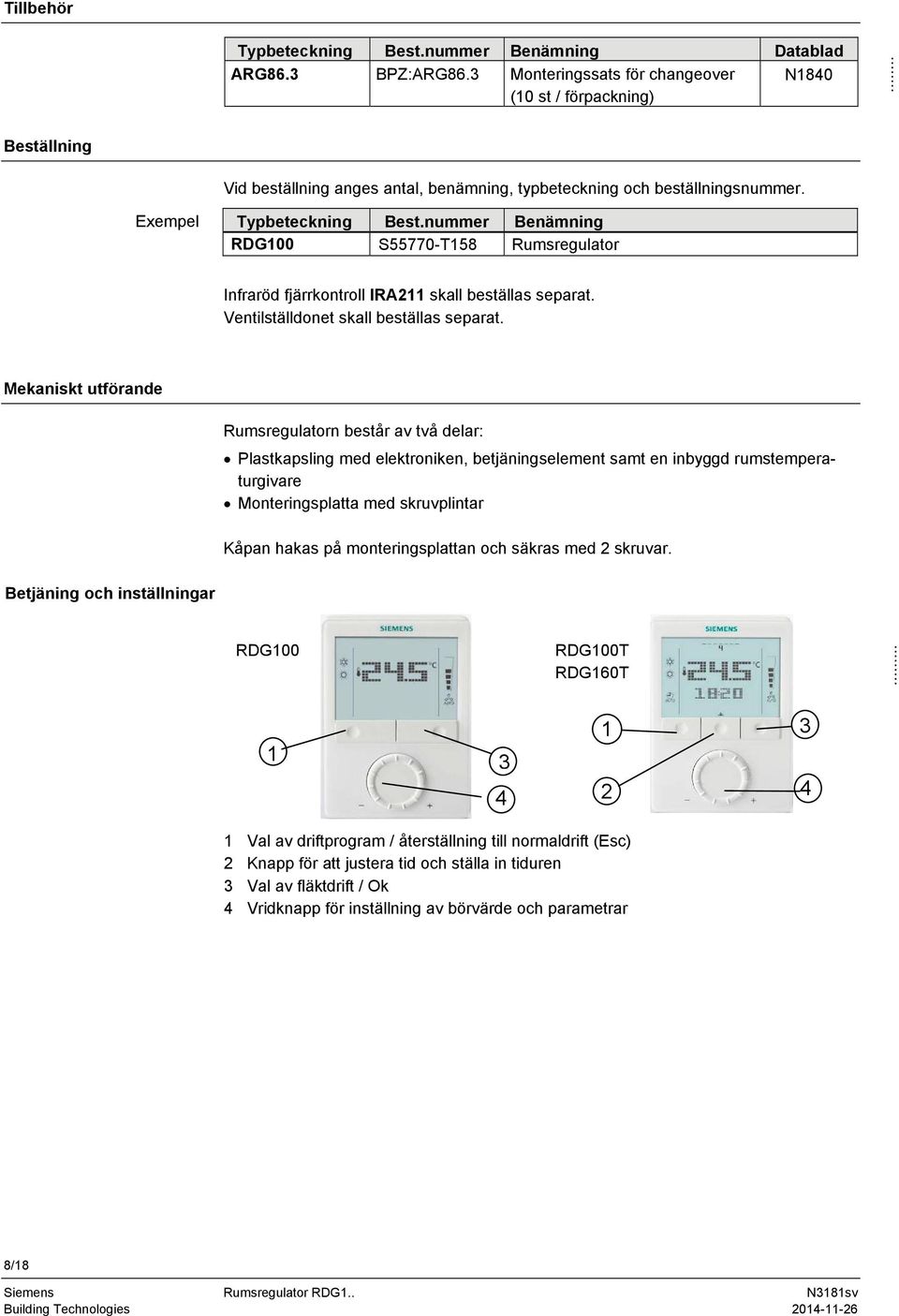

8 illbehör ypbeteckning Best.nummer Benämning Datablad ARG86.3 BPZ:ARG86.3 Monteringssats för changeover N1840 (10 st / förpackning)... Beställning Vid beställning anges antal, benämning, typbeteckning och beställningsnummer. Exempel ypbeteckning Best.nummer Benämning RDG100 S Rumsregulator Infraröd fjärrkontroll IRA211 skall beställas separat. Ventilställdonet skall beställas separat. Mekaniskt utförande Rumsregulatorn består av två delar: Plastkapsling med elektroniken, betjäningselement samt en inbyggd rumstemperaturgivare Monteringsplatta med skruvplintar Kåpan hakas på monteringsplattan och säkras med 2 skruvar. Betjäning och inställningar RDG100 RDG100 RDG Val av driftprogram / återställning till normaldrift (Esc) 2 Knapp för att justera tid och ställa in tiduren 3 Val av fläktdrift / Ok 4 Vridknapp för inställning av börvärde och parametrar 8/18 Building echnologies

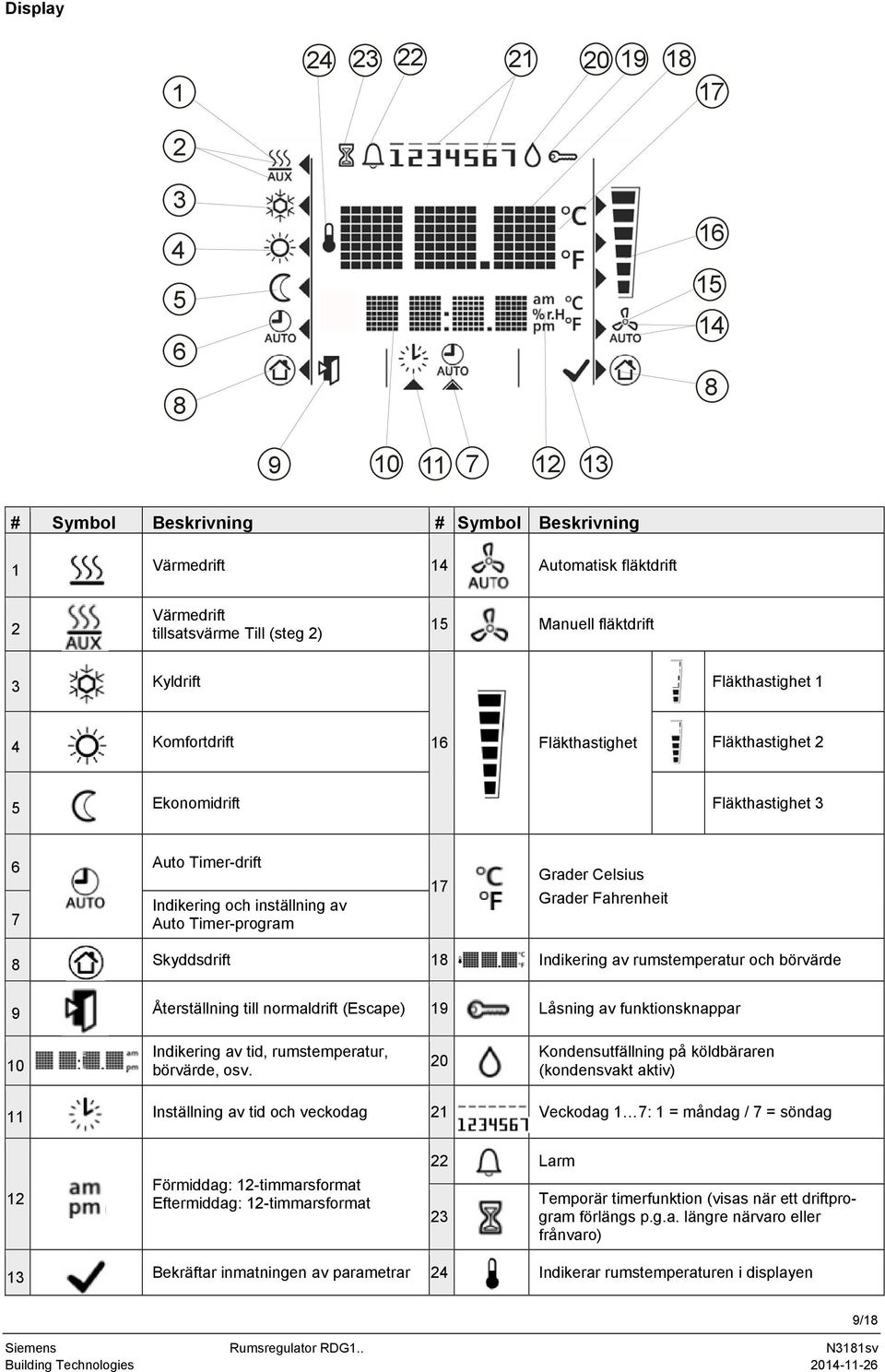

9 Display # Symbol Beskrivning # Symbol Beskrivning 1 Värmedrift 14 Automatisk fläktdrift 2 Värmedrift tillsatsvärme ill (steg 2) 15 Manuell fläktdrift 3 Kyldrift Fläkthastighet 1 4 Komfortdrift 16 Fläkthastighet Fläkthastighet 2 5 Ekonomidrift Fläkthastighet 3 6 Auto imer-drift 7 Indikering och inställning av Auto imer-program 17 Grader Celsius Grader Fahrenheit 8 Skyddsdrift 18 Indikering av rumstemperatur och börvärde 9 Återställning till normaldrift (Escape) 19 Låsning av funktionsknappar 10 Indikering av tid, rumstemperatur, börvärde, osv. 20 Kondensutfällning på köldbäraren (kondensvakt aktiv) 11 Inställning av tid och veckodag 21 Veckodag 1 7: 1 = måndag / 7 = söndag 12 Förmiddag: 12-timmarsformat Eftermiddag: 12-timmarsformat 22 Larm 23 emporär timerfunktion (visas när ett driftprogram förlängs p.g.a. längre närvaro eller frånvaro) 13 Bekräftar inmatningen av parametrar 24 Indikerar rumstemperaturen i displayen Building echnologies /18

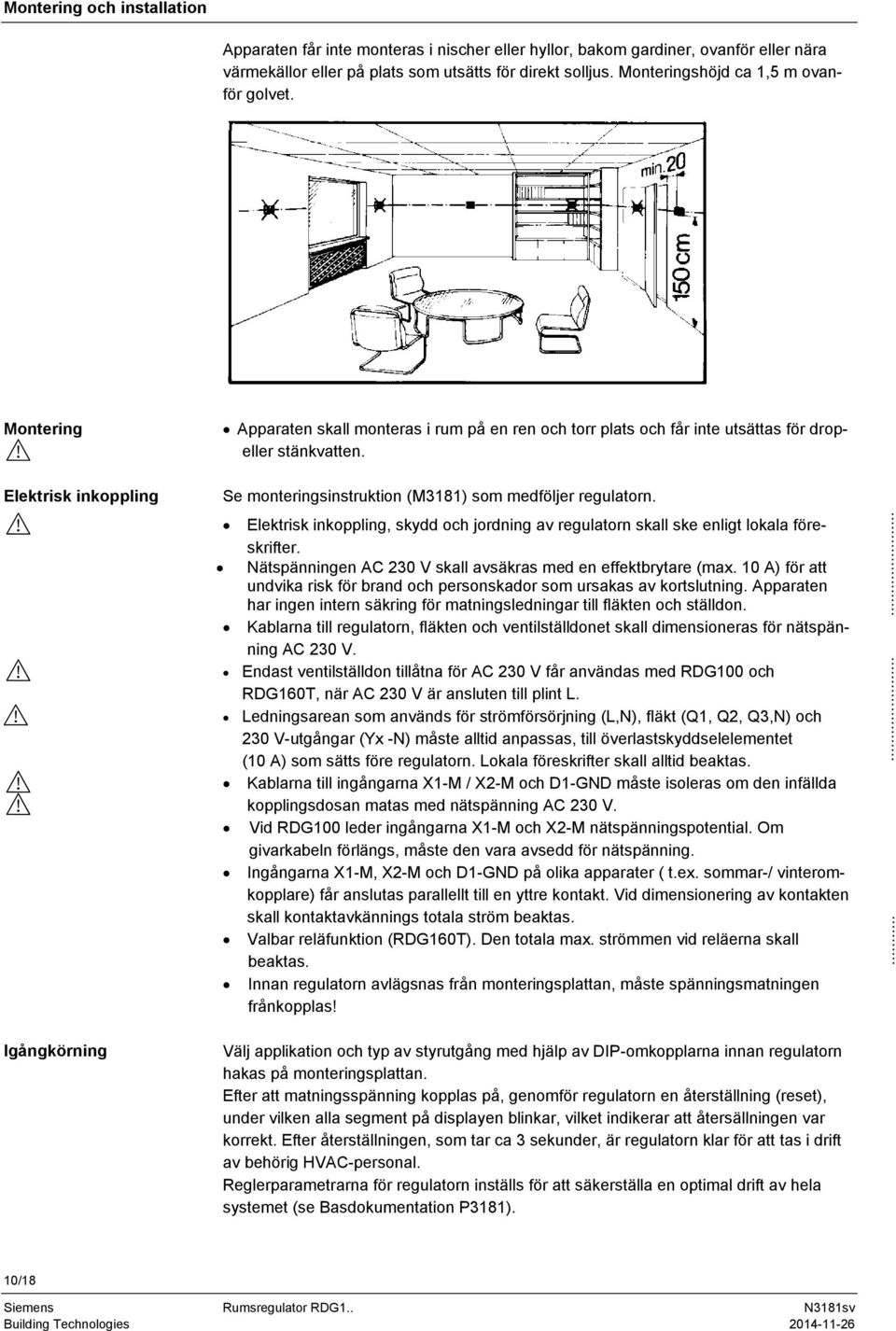

10 Montering och installation Apparaten får inte monteras i nischer eller hyllor, bakom gardiner, ovanför eller nära värmekällor eller på plats som utsätts för direkt solljus. Monteringshöjd ca 1,5 m ovanför golvet. Montering Elektrisk inkoppling Igångkörning Apparaten skall monteras i rum på en ren och torr plats och får inte utsättas för dropeller stänkvatten. Se monteringsinstruktion (M3181) som medföljer regulatorn. Elektrisk inkoppling, skydd och jordning av regulatorn skall ske enligt lokala föreskrifter. Nätspänningen AC 230 V skall avsäkras med en effektbrytare (max. 10 A) för att undvika risk för brand och personskador som ursakas av kortslutning. Apparaten har ingen intern säkring för matningsledningar till fläkten och ställdon. Kablarna till regulatorn, fläkten och ventilställdonet skall dimensioneras för nätspänning AC 230 V. Endast ventilställdon tillåtna för AC 230 V får användas med RDG100 och RDG160, när AC 230 V är ansluten till plint L. Ledningsarean som används för strömförsörjning (L,N), fläkt (Q1, Q2, Q3,N) och 230 V-utgångar (Yx -N) måste alltid anpassas, till överlastskyddselelementet (10 A) som sätts före regulatorn. Lokala föreskrifter skall alltid beaktas. Kablarna till ingångarna X1-M / X2-M och D1-GND måste isoleras om den infällda kopplingsdosan matas med nätspänning AC 230 V. Vid RDG100 leder ingångarna X1-M och X2-M nätspänningspotential. Om givarkabeln förlängs, måste den vara avsedd för nätspänning. Ingångarna X1-M, X2-M och D1-GND på olika apparater ( t.ex. sommar-/ vinteromkopplare) får anslutas parallellt till en yttre kontakt. Vid dimensionering av kontakten skall kontaktavkännings totala ström beaktas. Valbar reläfunktion (RDG160). Den totala max. strömmen vid reläerna skall beaktas. Innan regulatorn avlägsnas från monteringsplattan, måste spänningsmatningen frånkopplas! Välj applikation och typ av styrutgång med hjälp av DIP-omkopplarna innan regulatorn hakas på monteringsplattan. Efter att matningsspänning kopplas på, genomför regulatorn en återställning (reset), under vilken alla segment på displayen blinkar, vilket indikerar att återsällningen var korrekt. Efter återställningen, som tar ca 3 sekunder, är regulatorn klar för att tas i drift av behörig HVAC-personal. Reglerparametrarna för regulatorn inställs för att säkerställa en optimal drift av hela systemet (se Basdokumentation P3181) /18 Building echnologies

11 Reglersekvens Beroende på applikation kan reglersekvensen behövas ställas in via parameter P01. Fabriksinställning för 2-rörs applikationen är Endast kyla och för 4-rörs applikationen Värme och kyla Givarkalibrering Om den indikerade temperaturen på regulatorn inte överensstämmer med den faktiskt avkända rumstemperaturen, kan temperaturgivaren kalibreras på nytt. I detta fall skall parameter P05 ändras. Användning med kompressor När rumsregulator används med en kompressor, måste min. inkopplingstiden (parameter P48) och urkopplingstiden (parameter P49) för 1/Y21 ställas in för att undvika skador på kompressorn eller förkorta dess livstid på grund av upprepade omkopplingar.... Begränsning av börvärden och börvärdesområden Vi rekommenderar att kontrollera börvärden och börvärdens inställningsområde (parametrar P08...P12) och ändra dem efter behov för att uppnå maximal komfort och energibesparing Avfallshantering Apparaten klassificeras vid avfallshantering som elektronisk utrustning enligt EUriktlinje 2012/19/EU och får inte avfallshanteras som osorterade hushållssopor. Avfallshantering ska ske inom de avsedda kanalerna för samling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas.... Building echnologies /18

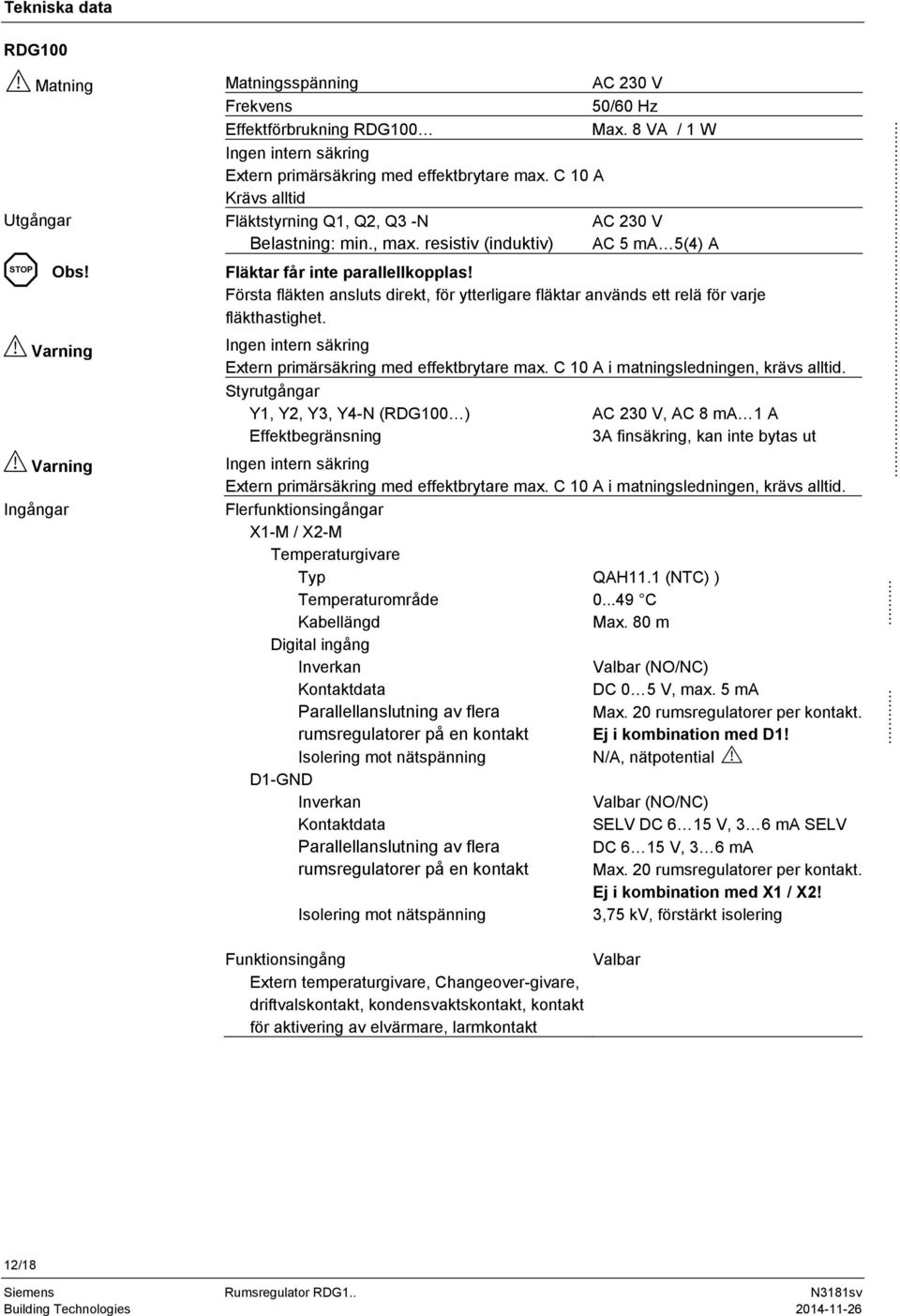

12 ekniska data RDG100 Matning Utgångar SOP Obs! Varning Varning Ingångar Matningsspänning AC 230 V Frekvens 50/60 Hz Effektförbrukning RDG100 Max. 8 VA / 1 W Ingen intern säkring Extern primärsäkring med effektbrytare max. C 10 A Krävs alltid Fläktstyrning Q1, Q2, Q3 -N Belastning: min., max. resistiv (induktiv) AC 230 V AC 5 ma 5(4) A Fläktar får inte parallellkopplas! Första fläkten ansluts direkt, för ytterligare fläktar används ett relä för varje fläkthastighet. Ingen intern säkring Extern primärsäkring med effektbrytare max. C 10 A i matningsledningen, krävs alltid. Styrutgångar, Y2, Y3, Y4-N (RDG100 ) Effektbegränsning AC 230 V, AC 8 ma 1 A 3A finsäkring, kan inte bytas ut Ingen intern säkring Extern primärsäkring med effektbrytare max. C 10 A i matningsledningen, krävs alltid. Flerfunktionsingångar X1-M / X2-M emperaturgivare yp emperaturområde Kabellängd Digital ingång Inverkan Kontaktdata Parallellanslutning av flera rumsregulatorer på en kontakt Isolering mot nätspänning D1-GND Inverkan Kontaktdata Parallellanslutning av flera rumsregulatorer på en kontakt Isolering mot nätspänning Funktionsingång Extern temperaturgivare, Changeover-givare, driftvalskontakt, kondensvaktskontakt, kontakt för aktivering av elvärmare, larmkontakt QAH11.1 (NC) ) C Max. 80 m Valbar (NO/NC) DC 0 5 V, max. 5 ma Max. 20 rumsregulatorer per kontakt. Ej i kombination med D1! N/A, nätpotential Valbar (NO/NC) SELV DC 6 15 V, 3 6 ma SELV DC 6 15 V, 3 6 ma Max. 20 rumsregulatorer per kontakt. Ej i kombination med X1 / X2! 3,75 kv, förstärkt isolering Valbar /18 Building echnologies

13 RDG160 Matning Utgångar SOP Obs! Ingångar Matningsspänning DC 24 V: Kontrollera att G är ansluten till + och G0 till - Frekvens Effektförbrukning AC 24 V DC 24 V 50/60 Hz Max. 2 VA / 1 W Ingen intern säkring Extern primärsäkring för G-Go-ledningar med effektbrytare max. C 10 A Krävs alltid Q1 / Q2 / Q3 / L - N (relä) AC V Används för 3-stegs fläktstyrning Belastning: min., max. resistiv (induktiv) 5 ma...5(4) A Fläktarna får INE parallellkopplas! Första fläkten ansluts direkt, för ytterligare fläktar används ett relä för varje fläkthastighet. Används för styrning av ställdon (Q1, Q2) Q1 - Belastning: min., max. resistiv (induktiv) Q2 - Belastning: min., max. resistiv (induktiv) Max. total strömbelastning Q1+Q2(+Q3) Används för extern utrustning (Q1, Q2, Q3) Belastning: min., max. resistiv/induktiv Qx Max. total strömbelastning Q1+Q2+Q3 5 ma...1 A 5 ma...5(4) A 5 A 5 ma...1 A 2 A Ingen intern säkring Extern primärsäkring för L-ledning med effektbrytare max. C 10 A. Krävs alltid ECM-fläktstyrning Y50 - G0 SELV DC V, Max. ±5 ma Styrnings av ställdon 0 - G0 / Y20 - G0 (G) SELV DC V, Max. ±1 ma Flerfunktionsingångar X1-M / X2-M emperaturgivaringång yp emperaturområde Kabellängd Digital ingång Inverkan Kontaktdata Parallellanslutning av flera rumsregulatorer på en kontakt D1-GND Inverkan Kontaktdata Parallellanslutning av flera rumsregulatorer på en kontakt QAH11.1 (NC) C Max. 80 m Valbar (NO/NC) DC 0 5 V, max. 5 ma Max. 20 rumsregulatorer per kontakt Valbar (NO/NC) SELV DC 6 15 V, 3 6 ma Max. 20 rumsregulatorer per kontakt Funktionsingång Extern rumstemperaturgivare, värme/kyla changeover-givare, driftvalskontakt, kondensvaktskontakt, kontakt för aktivering av elvärmare, larmingång, tilluftstemperatur Valbar X1: P38 X2: P40 D1: P42 Building echnologies /18

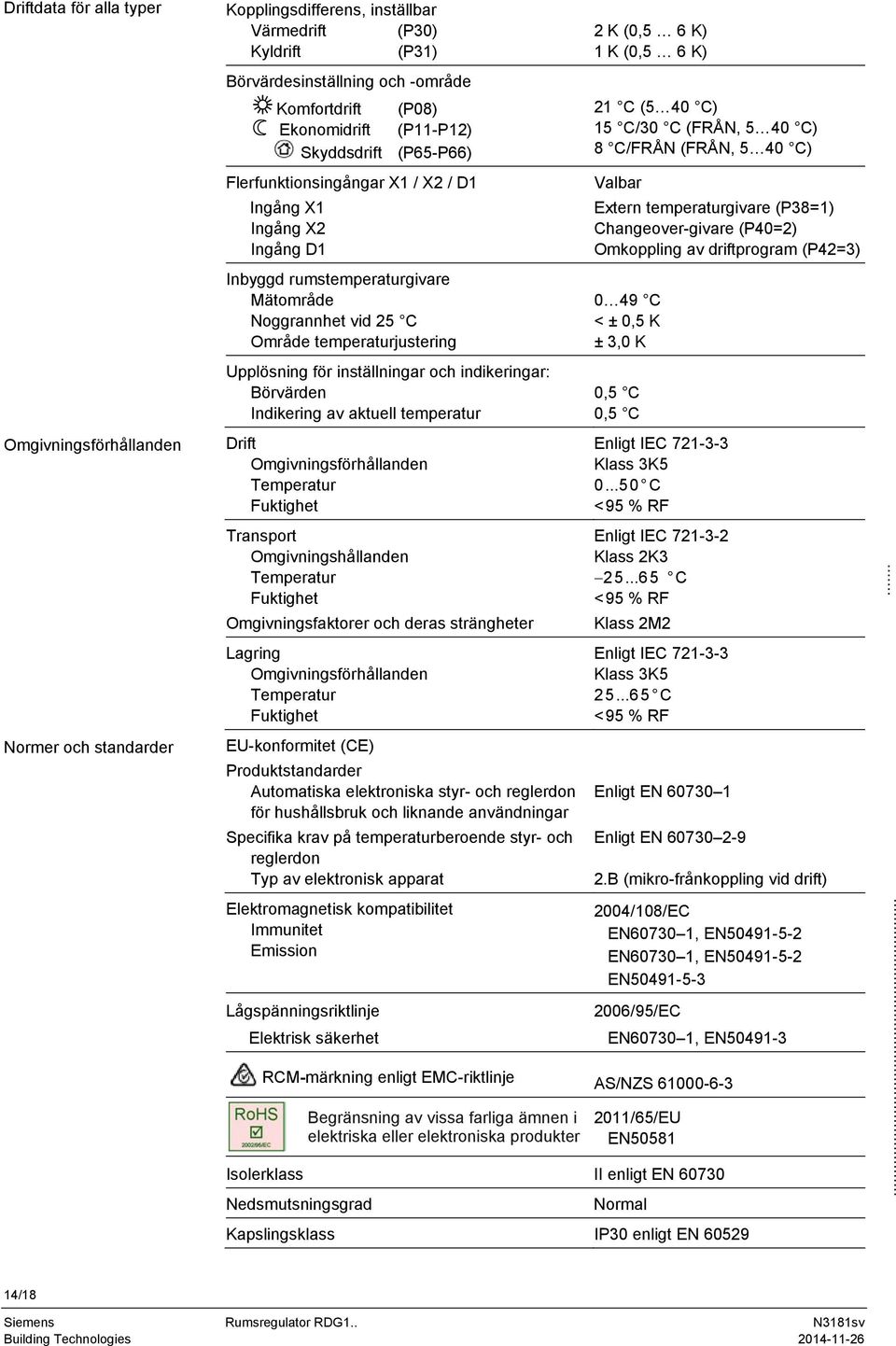

14 Driftdata för alla typer Omgivningsförhållanden Normer och standarder Kopplingsdifferens, inställbar Värmedrift (P30) Kyldrift (P31) Börvärdesinställning och -område Komfortdrift (P08) Ekonomidrift (P11-P12) Skyddsdrift (P65-P66) Flerfunktionsingångar X1 / X2 / D1 Ingång X1 Ingång X2 Ingång D1 Inbyggd rumstemperaturgivare Mätområde Noggrannhet vid 25 C Område temperaturjustering Upplösning för inställningar och indikeringar: Börvärden Indikering av aktuell temperatur Drift Omgivningsförhållanden emperatur Fuktighet ransport Omgivningshållanden emperatur Fuktighet Omgivningsfaktorer och deras strängheter Lagring Omgivningsförhållanden emperatur Fuktighet EU-konformitet (CE) Produktstandarder Automatiska elektroniska styr- och reglerdon för hushållsbruk och liknande användningar Specifika krav på temperaturberoende styr- och reglerdon yp av elektronisk apparat Elektromagnetisk kompatibilitet Immunitet Emission Lågspänningsriktlinje Elektrisk säkerhet 2 K (0,5 6 K) 1 K (0,5 6 K) 21 C (5 40 C) 15 C/30 C (FRÅN, 5 40 C) 8 C/FRÅN (FRÅN, 5 40 C) Valbar Extern temperaturgivare (P38=1) Changeover-givare (P40=2) Omkoppling av driftprogram (P42=3) 0 49 C < ± 0,5 K ± 3,0 K 0,5 C 0,5 C Enligt IEC Klass 3K C <95 % RF Enligt IEC Klass 2K C <95 % RF Klass 2M2 Enligt IEC Klass 3K C <95 % RF Enligt EN Enligt EN B (mikro-frånkoppling vid drift) 2004/108/EC EN , EN EN , EN EN /95/EC EN , EN RCM-märkning enligt EMC-riktlinje AS/NZS Begränsning av vissa farliga ämnen i elektriska eller elektroniska produkter 2011/65/EU EN50581 Isolerklass II enligt EN Nedsmutsningsgrad Normal Kapslingsklass IP30 enligt EN /18 Building echnologies

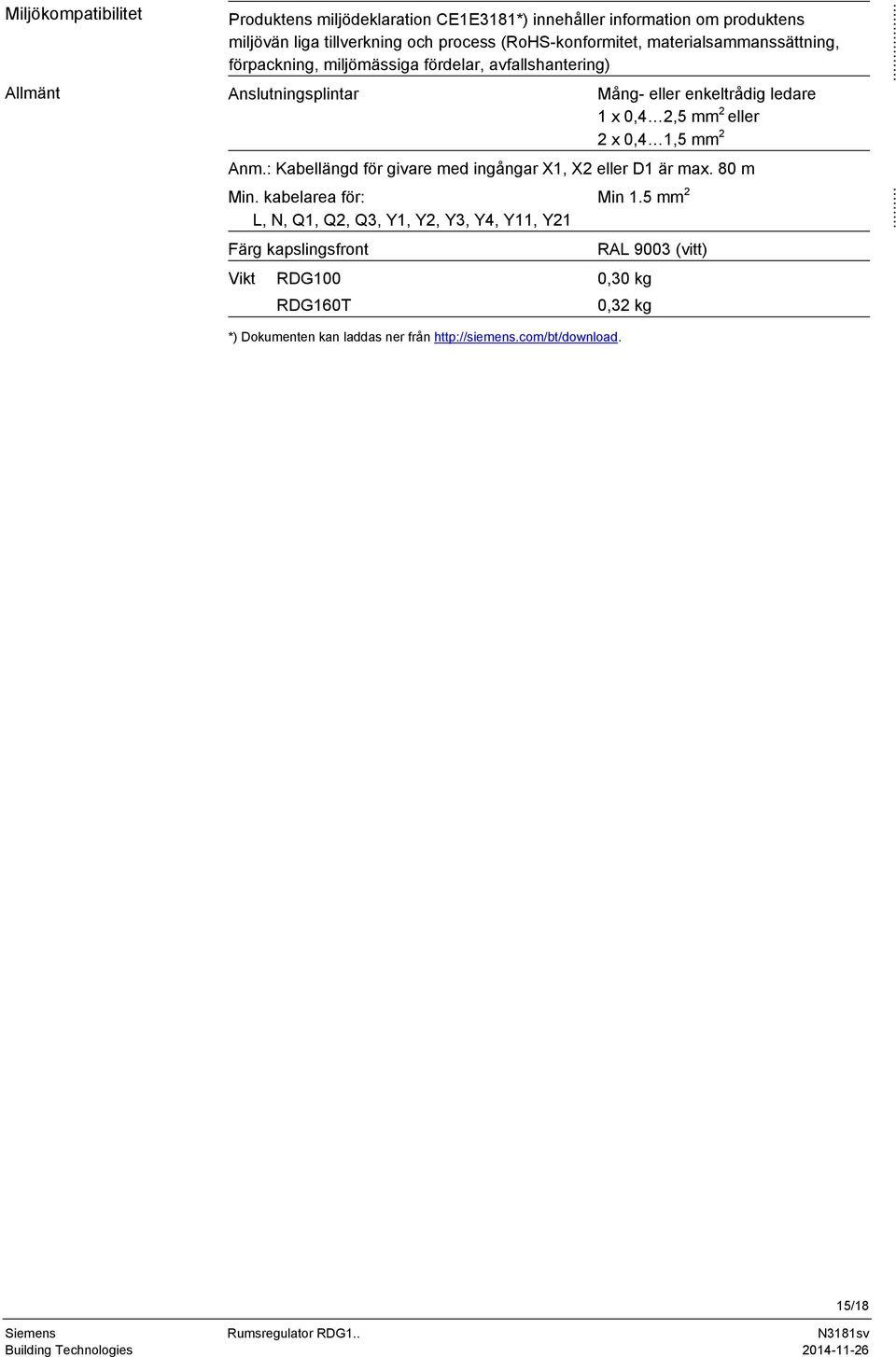

15 Miljökompatibilitet Allmänt Produktens miljödeklaration CE1E3181*) innehåller information om produktens miljövän liga tillverkning och process (RoHS-konformitet, materialsammanssättning, förpackning, miljömässiga fördelar, avfallshantering) Anslutningsplintar Mång- eller enkeltrådig ledare 1 x 0,4 2,5 mm 2 eller 2 x 0,4 1,5 mm 2 Anm.: Kabellängd för givare med ingångar X1, X2 eller D1 är max. 80 m Min. kabelarea för: Min 1.5 mm 2 L, N, Q1, Q2, Q3,, Y2, Y3, Y4, 1, Y21 Färg kapslingsfront Vikt RDG100 RDG160 *) Dokumenten kan laddas ner från RAL 9003 (vitt) 0,30 kg 0,32 kg /18 Building echnologies

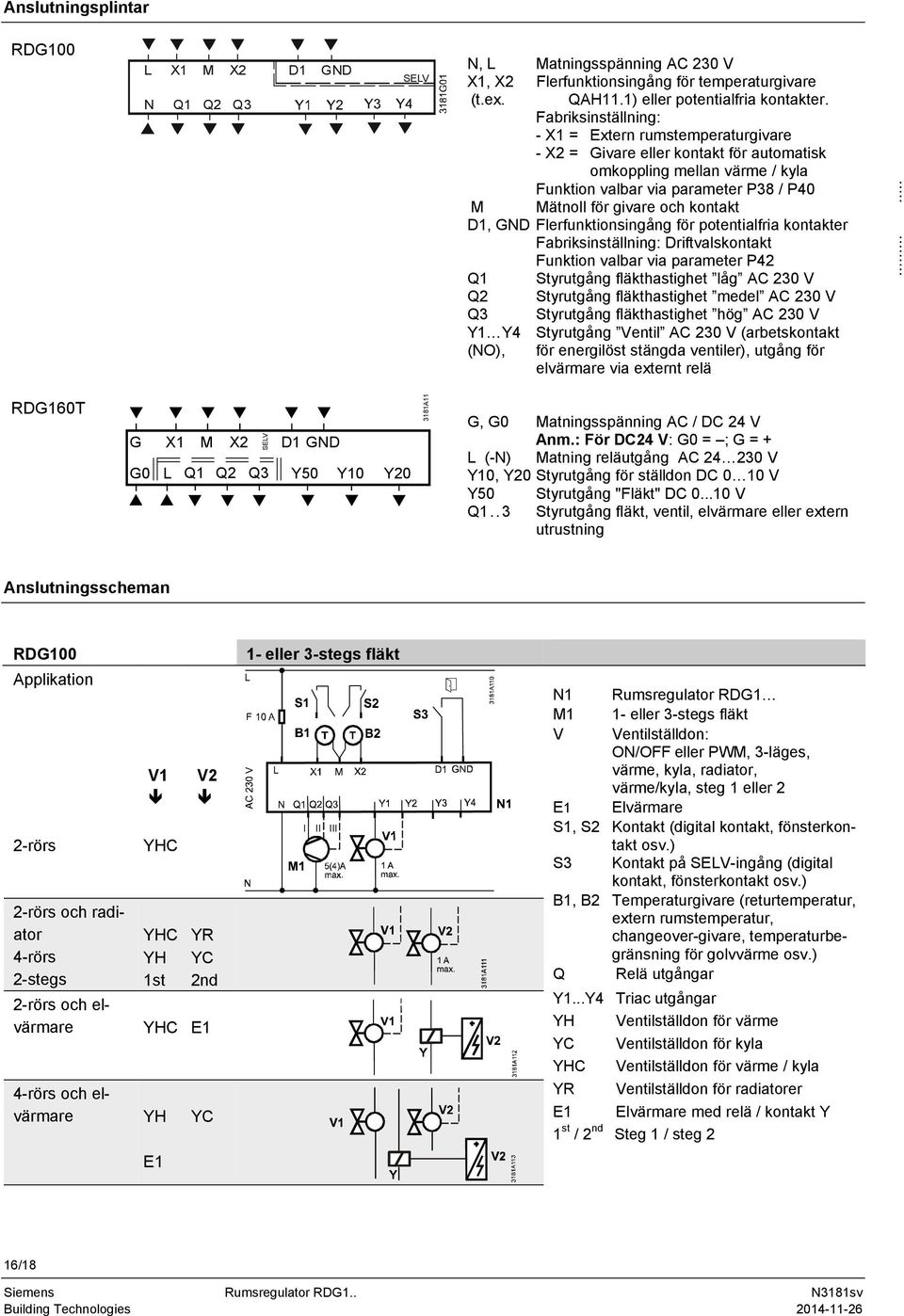

16 Anslutningsplintar RDG100 L X1 M X2 D1 GND N Q1 Q2 Q3 SELV N, L Matningsspänning AC 230 V X1, X2 Flerfunktionsingång för temperaturgivare (t.ex. QAH11.1) eller potentialfria kontakter. Fabriksinställning: - X1 = Extern rumstemperaturgivare - X2 = Givare eller kontakt för automatisk omkoppling mellan värme / kyla Funktion valbar via parameter P38 / P40 M Mätnoll för givare och kontakt D1, GND Flerfunktionsingång för potentialfria kontakter Fabriksinställning: Driftvalskontakt Funktion valbar via parameter P42 Q1 Styrutgång fläkthastighet låg AC 230 V Q2 Styrutgång fläkthastighet medel AC 230 V Q3 Styrutgång fläkthastighet hög AC 230 V Y4 Styrutgång Ventil AC 230 V (arbetskontakt (NO), för energilöst stängda ventiler), utgång för elvärmare via externt relä RDG160 G X1 M X2 G0 L Q1 Q2 Q3 Y50 0 SELV D1 GND Y A11 G, G0 Matningsspänning AC / DC 24 V Anm.: För DC24 V: G0 = ; G = + L (-N) Matning reläutgång AC V 0, Y20 Styrutgång för ställdon DC 0 10 V Y50 Styrutgång "Fläkt" DC V Q1..3 Styrutgång fläkt, ventil, elvärmare eller extern utrustning Anslutningsscheman RDG100 Applikation 2-rörs 2-rörs och radiator 4-rörs 2-stegs 2-rörs och elvärmare 4-rörs och elvärmare V1 YHC YHC YH 1st V2 YR YC 2nd YHC E1 YH YC 1- eller 3-stegs fläkt N1 Rumsregulator RDG1 M1 1- eller 3-stegs fläkt V Ventilställdon: / eller PWM, 3-läges, värme, kyla, radiator, värme/kyla, steg 1 eller 2 E1 Elvärmare S1, S2 Kontakt (digital kontakt, fönsterkontakt osv.) S3 Kontakt på SELV-ingång (digital kontakt, fönsterkontakt osv.) B1, B2 emperaturgivare (returtemperatur, extern rumstemperatur, changeover-givare, temperaturbegränsning för golvvärme osv.) Q Relä utgångar...y4 riac utgångar YH Ventilställdon för värme YC Ventilställdon för kyla YHC Ventilställdon för värme / kyla YR Ventilställdon för radiatorer E1 Elvärmare med relä / kontakt Y 1 st / 2 nd Steg 1 / steg 2 E1 16/18 Building echnologies

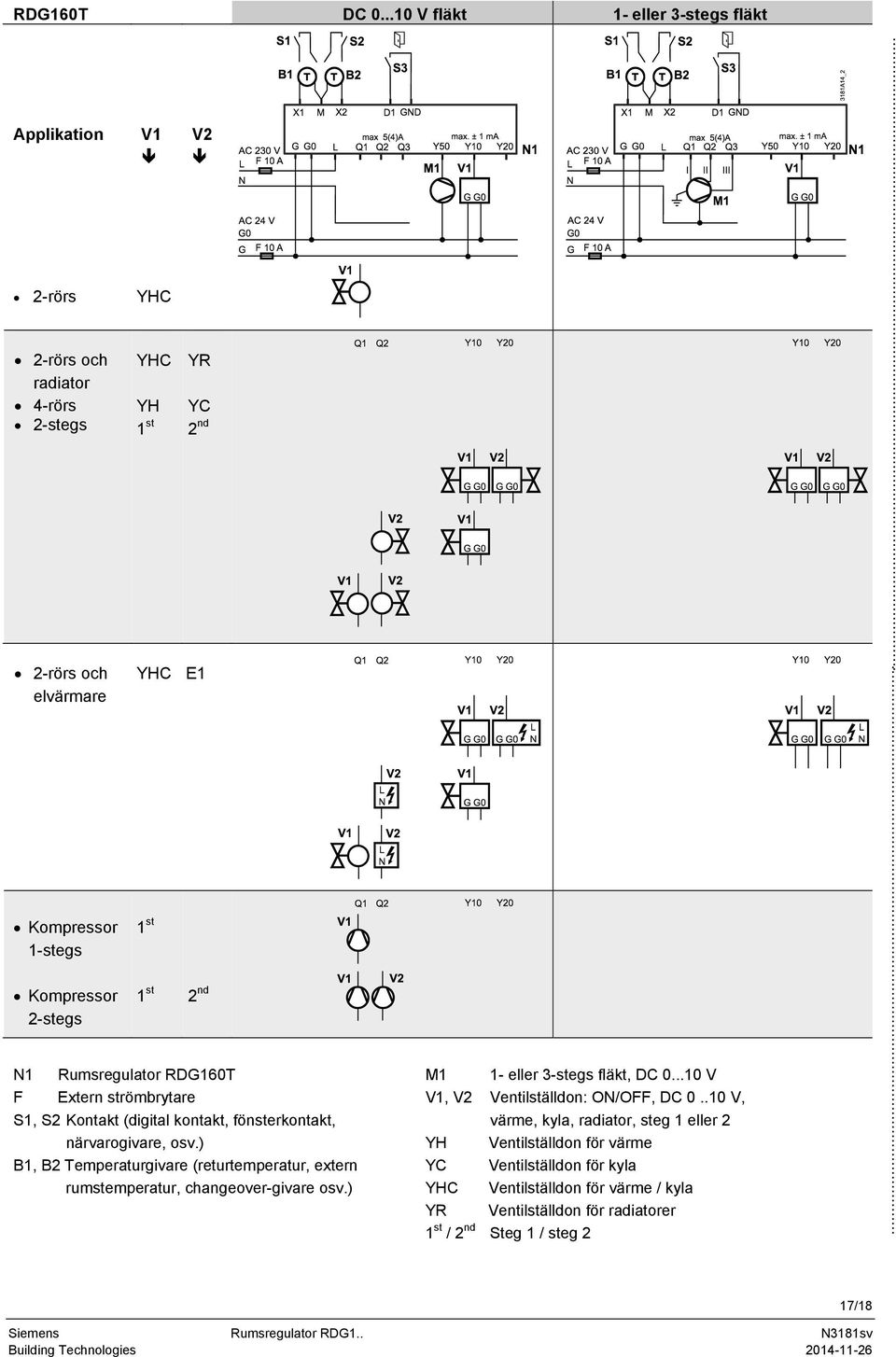

17 RDG160 DC V fläkt 1- eller 3-stegs fläkt Applikation 2-rörs 2-rörs och radiator 4-rörs 2-stegs 2-rörs och elvärmare Kompressor 1-stegs Kompressor 2-stegs V1 YHC YHC YH 1 st V2 YR YC 2 nd YHC E1 1 st 1 st 2 nd N1 Rumsregulator RDG160 F Extern strömbrytare S1, S2 Kontakt (digital kontakt, fönsterkontakt, närvarogivare, osv.) B1, B2 emperaturgivare (returtemperatur, extern rumstemperatur, changeover-givare osv.) M1 1- eller 3-stegs fläkt, DC V V1, V2 Ventilställdon: /, DC V, värme, kyla, radiator, steg 1 eller 2 YH Ventilställdon för värme YC Ventilställdon för kyla YHC Ventilställdon för värme / kyla YR Ventilställdon för radiatorer 1 st / 2 nd Steg 1 / steg 2... Building echnologies /18

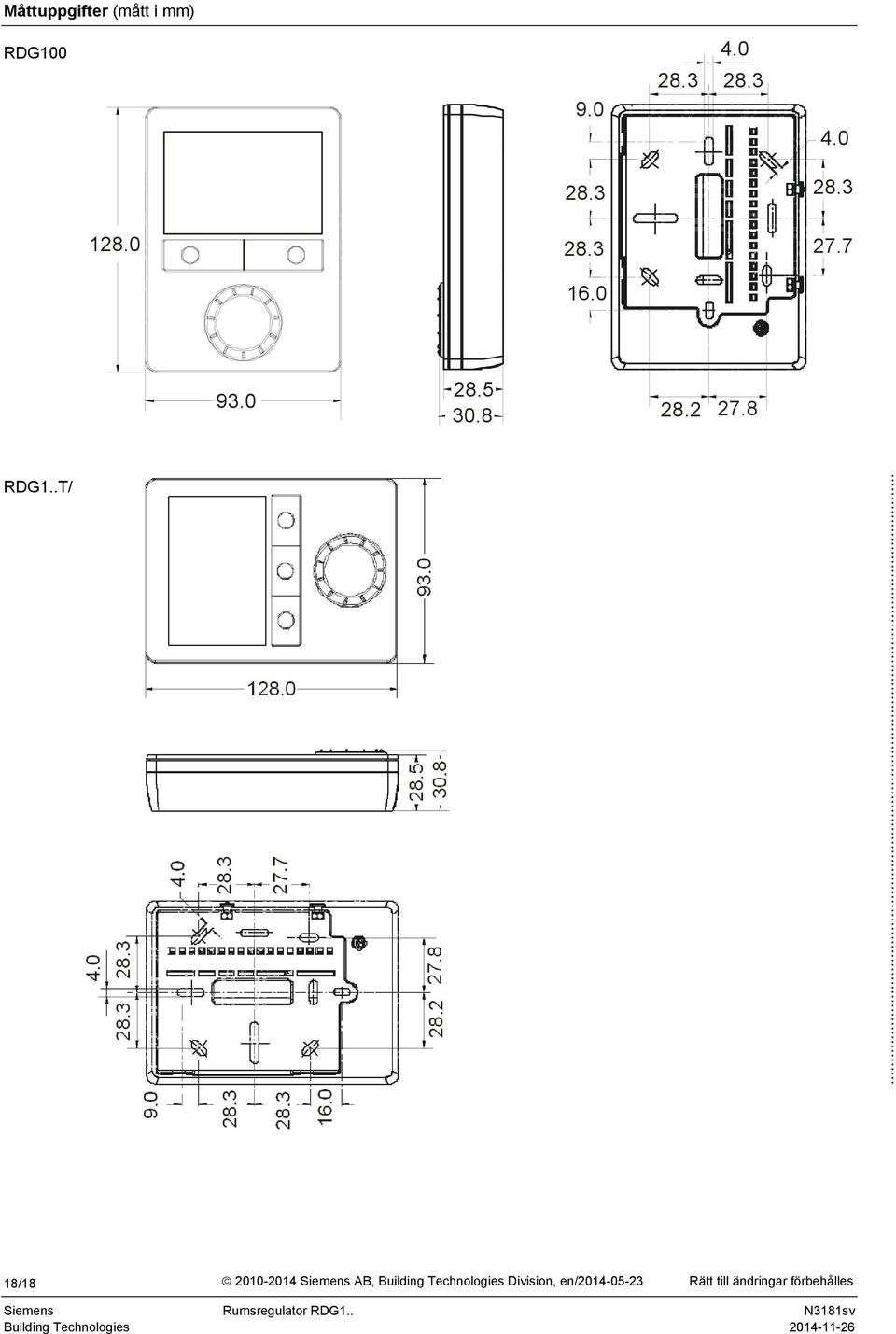

18 Måttuppgifter (mått i mm) RDG RDG1../... 18/ Siemens AB, Building echnologies Division, en/ Rätt till ändringar förbehålles Building echnologies
