1 3 AMA 8 Styr- och övervakningssystem UCB Styrfunktionsenheter för temperatur 576 Användningsområde ACR2.44/ALG Fan Coil-regulator för väggmontering ACR2.44/ALG Pulsbreddsmodulerade (PWM) ventilutgångar för termiska ställdon, AC 23 V Valbar reglerverkan mellan P eller PI Automatisk och manuell styrning av 3-stegs fläkt Automatisk eller manuell omkoppling av värme- /kyldrift med changeovergivare QAH. Potentialfri ingång för fönsterkontakt eller närvarogivare Inbyggd rumstemperaturgivare Tre driftsätt: Komfort / Ekonomi / Beredskap Funktionsomkopplarens tillstånd (? ) och omkopplingsknappens tillstånd ( / ) sparas vid strömbortfall Fan Coil-regulator ACR2.44/ALG används för reglering av rumstemperaturen i individuella rum och zoner som värms och kyls med Fan Coil-appparater. Regulatorerna är avsedda för två - eller fyrarörs applikationer med manuell och automatisk styrning av fläkthastigheter. För reglering av: trestegs fläkt antingen två ventilställdon vid fyrarörs applikationer eller ett ventilställdon och en elektrisk luftvärmare vid tvårörs applikationer TPi Klimatimport AB

2 Funktioner Automatisk omkoppling mellan värme- / kyldrift med rumstemperaturgivare (fyrarörs) resp. med changover-givare QAH. eller manuellt. Omkoppling av driftsätt med fönsterkontakt, närvarogivare eller beredskapsknappen på regulatorn. Automatisk eller manuell styrning av tre fläkthastigheter. Utgångar för en eller två termiska ventiler med pulsbreddsmodulering för värme och/eller kyla, AC 23 V. Typöversikt Applikation Betjäningsfält Typbeteckning Universell tvårörs eller fyrarörs med display ACR2.44/ALG Fan Coil-regulator Kabeltemperaturgivare för changeover eller returlufttemperatur Ventilställdon för ventil VD eller ventil V_P46 Ventilställdon för V_P47 * max. ställdon per utgång tillåten QAH. STA2 * STP2 * Beställning Vid beställning anges typbeteckningen enligt avsnitt Typöversikt. Tekniskt utförande Regulator Display Rumstemperaturen avkänns med en inbyggd givare och jämförs med ett förinställt börvärde. Processorn beräknar som funktion av temperaturavvikelsen öppningstiden för styrning av de termiska ventilställdonen och av den elektriska luftvärmaren om så erfordras. Samtidigt väljs den optimala fläkthastigheten automatiskt om fläktomkoppla ren är i läge "AUTO" Reglerverkan är valbar mellan P (proportionell) och PI (proportionell/integral). Dessa och övriga inställningar kan utföras via parametermenyn på regulatorn. P- (proportional) banden för värme- och kylsekvensen kan inställas separat mellan 2 K och 4 K (se parametrar P5 och P6). I-tiden (integral) är 5 minuter (endast aktiv om PI-verkan väljs). Värme- och kylsymbolerna på displayen eller resp. LED-lampa visar det exakta driftförloppet i ett fyrrörs Fan Coil-system. Värmesymbolen på Fan Coil-regulatorn är aktiv vid värmedrift och kylsymbolen vid kyldrift. Symbolerna är deaktiverade i dödområdet. I ett tvårörs Fan Coil-system visar dessa symboler generellt Fan Coil-regulatorns tillstånd (vad den kan göra). Detta innebär att symbolerna även visas i dödområdet. Det finns emellertid ett undantag: är omkopplaren är i läge kylning och den elektriska luftvärmaren är inkopplad så är värmesymbolen aktiv. är dödområdet uppnås visas åter kylsymbolen om detta fortfarande är Fan Coil-regulatorns aktuella tillstånd. Börvärden Vid komfortdrift kan börvärdena förinställas i parametersättningsläge. Värmebörvärdet inställs normalt på 2 C och kylbörvärdet på 23 C. Börvärdena kan förskjutas med max. ± 6 K (Kelvin) eller enligt förinställningen under P5. Detta resulterar i ett börvärdesområde mellan C vid värmedrift och C vid kyldrift. Dödområdet är konstant på 3 K i detta exempel. 2 / 2 Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

3 Börvärdena för ekonomidrift är inställda på 4 C för värme och på 3 C för kyla och kan inte ändras med rumsenheten. Om ekonomidriften definieras som normaldrift och inte som sänkt drift (P = ) är förskjutningen aktiv enligt börvärdena för ekonomidrift. Detta resulterar i ett börvärdesområde mellan C för värmedrift och C för kyldrift. Dödområdet är konstant på 6 K. Vid beredskapsdrift är regulatorns börvärde fast inställt på 8 C värme. Ändringar är inte tillåtna p.g.a. landsspecifika normer. Kyldrift är inte möjlig. Obs! Beredskapsdriften indikeras i displayen med 4 st streck (----). Reglersekvenser Fyrarörs Fan Coil YH Y[%] YK D2 Q H X p W H X dz W K X p Q K Fyrarörs system, P9 =. Tvårörs Fan Coil med elektrisk luftvärmare C/O (changeover) Kyla YHE Y[%] 8 YK D Q H X p E W H X dz W K X p Q K Tvårörs system, P9 =. Tvårörs Fan Coil med elektrisk luftvärmare C/O (changeover) Värme YHE YH Y[%] 3574D9 Q H X p E X p W H Tvårörs system, P9 =. Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies / 2

4 QH Värmelast WH Värmebörvärde QK Kyllast WK Kylbörvärde Xp P-band XPE P-band elektrisk luftvärmare Y Ställstorhet YH Utgång för värme med tvårörs system c/o på värme eller med fyrarörs system YHE Utgång för elektrisk luftvärmare med tvårörs system YK Utgång för kyla med tvårörs system och c/o på kyla eller med fyrarörs system Omkoppling mellan värme- och kyldrift (changeover) vid 2-rörssystem Regulatorer för fyrarörs Fan Col växlar automatiskt mellan värme- och kyldrift. Regulatorer för tvårörs Fan Coil behöver information om vattentemperaturen. Denna information erhålls antingen från en vattentemperaturgivare (changeover-givare), eller från en yttre centralenhet eller från operatören via changeover-knappen (C/O). Manuell omkoppling Fjärromkoppling Om ingen changeover-givare är ansluten och plintar B2-M är öppna och P8 = (om denna parameter är tillgänglig) så är changeover-knappen aktiv på regulatorn och kan användas för omkoppling mellan värme- och kyldrift. Genom att trycka på knappen en gång omkopplas driftsättet och det nya aktiva driftsättet visas med värme- eller kylsymbolen. Finns det en fjärromkopplare ansluten till plintarna B2-M är regulatorn i kyldrift vid sluten kontakt och värmedrift vid öppen kontakt. Eftersom omkopplingen även inverteras skall ett motstånd på kohm anslutas till B2-M (parallellt med kontakten). Skall manuell omkoppling ej vara möjligt, måste parameter P8 ställas in till (ej aktiv). Observera att omkopplingen även kan ske med normalt öppen ingång då skall ett motstånd på kohm anslutas parallellt med fjärromkopplaren. Lokal omkoppling Finns en changeover-givare QAH. ansluten till plintar B2-M som avkänner vattentemperaturen så visas omkopplingen mellan värme och kyla enligt diagrammen nedan (beakta att funktionen beror på P) P = Hysteres mellan 7 27 C P = Hysteres mellan 7 39 C Fläkten FRÅ om vattentemperaturen faller under 35 C vid värmedrift Fläkt FRÅ om värmedrift 3574D5 7 C Värme Kyla 27 C T 7 C 35 C 39 C T T Vattentemperatur Ingång fönsterkontakt Inställning Ingången för fönsterkontakten (DU, GD) används för omkoppling från normaldrift (enligt P) till sänkt drift (enligt P2). Kontaktens inverkan definieras via P3. Säkerhet Fönsterkontaktens ingång är separerad från 23 V och är SELV (Secure Electric Low Voltage). Ingen ytterligare strömförsörjning erfordras för identifiering av den externa kontaktens position (den erforderliga strömförsörjningen levereras av regulatorn). 4 / 2 Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

5 Elektrisk inkoppling av regulatorerna Flera kontakter kan kopplas i serie och upp till 3 regulatorer anslutas till dessa kontakter. Säkerställ att GD är ansluten till GD och DU till DU på de olika regulatorerna. Max.ledningslängden får inte överstiga 25 m. Eftersom effektförbrukningen av de individuella ingångarna summeras måste hänsyn tas till detta vid val av anslutningstrådarnas diameter. Om anslutningstrådarnas diameter är mindre än mm 2 visas i nedanstående diagram sambandet mellan kabellängd, antalet parallellkopplade apparater och ledningarnas diameter. Antal enheter mm 2.75 mm 2.5 mm 2.36 mm 2.25 mm 2.4 mm 2.8 mm m Max.ledningslängd Exempel på ledningsdragning Om 6 regulatorer är parallellkopplade och tråddiametern är,25 mm 2 så får max.ledningslängden inte överstiga m. Men om tråddiametern är,75 mm 2 så är en ledningslängd på 25 m möjlig och upp till 2 regulatorer anslutas. Ledningsdragning Krets med brytande kontakt. (Parameter P3 = ) Krets med slutande kontakt. (Parameter P3 = ) Fönsterkontakt r Fönsterkontakt r 2 Fönsterkontakt r 3 Fönsterkontakt r Fönsterkontakt r 2 Fönsterkontakt r 3 GD DU GD DU GD DU GD DU GD DU GD DU ACR2.44 r ACR2.44 r 2 ACR2.44 r 3 ACR2.44 r ACR2.44 r 2 ACR2.44 r 3 Fläktdrift Dödområde Start är fläkten regleras automatiskt (manuell varvtalsomställare på regulatorn i läge "Auto") kan ventilationen kvarstå permanent i dödområdet (reglerfri zon) vid normaldrift eller frånkopplas efter 2 eller 3 minuter. Den aktuella funktionen definieras via P8. Vid sänkt drift är fläkten alltid frånkopplad i dödområdet. är fläkten startas från så sker det med hastighet 3 i sekund för säker start (för att kompensera värmelagringsförmågan och friktionen). Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies / 2

6 Driftsätt AUTO Vid automatikdrift omkopplas fläkten till hastighet I (om den inte redan är i detta läge) när regulatorns utsignal överstiger %. Vid 8 % kopplas hastighet II på och vid % hastighet III. Kopplingshystereserna för fläkthastigheterna visas i nedanstående diagram. Ventilation FRÅ i dödområdet Q3 Q2 Q 3573D6 Q H [%] 8 5 X p 5 8 W H X W dz K Xp Q K [%] Denna funktion väljs med P8 = Periodisk fläkt Om en extern temperaturgivare (t.ex. returluftstemperaturgivare) är ansluten (endast möjlig vid fyrarörs Fan Coil-drift), sker periodisk inkoppling av fläkten i 2 minuter var 3:e minut så länge som regulatorn befinner sig i dödområdet. Ventilation alltid TILL Q3 Q2 Q 3573D7 Q H [%] 8 5 X p W H W K 5 8 X dz X p Q K [%] Denna funktion väljs med P8 =. Frystid Förklaring I driftprogram Auto är en frystid (eller en väntetid) av minut aktiv. Detta betyder att fläkten kvarstår på samma hastighet under minst en minut innan den omkopplas till nästa hastighet. Q Fläkthastighet W H Värmebörvärde Q2 Fläkthastighet 2 W K Kylbörvärde Q3 Fläkthastighet 3 Xp P-band QH Värmelast Xdz Dödområde QK Kyllast Ventilställdon Viktig hänvisning Termiska ventilställdon för AC 23 V måste användas. Regleralgoritmen är optimerad för ställdon STA2 och STP2. Elektromekaniska ställdon (on/off) får inte användas. Elektrisk luftvärmare En elektrisk luftvärmare kan regleras via ett externt relä med en 23 V-lindning, ansluten till Y. Observera att reläet inte ingår i leveransen. Regulatorn måste vara konfigurerad som tvårörs regulator (P9 = ). Regleringen av den elektriska luftvärmaren beror på regleravvikelsen (pulsbreddsmoduleringen). P-bandet för den elektriska luftvärmaren är enligt följande: 2 K om P5 = och omkopplaren på kyla 4 K om P5 = och omkopplaren på kyla,4 K om P5 = och omkopplaren på värme,8 K om P5 = och omkopplaren på värme 6 / 2 Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

7 Cykeltiden för pulsbreddsmoduleringen är fast inställt på 24 sekunder. Det externa reläet skall dimensioneras för en omkoppling var 24:e sekund. Av säkerhetsskäl är värmeutgången begränsad till max. 5 % vid manuell fläkthastighet I (relä 2 s "on" och 2 s "off"), till max. 8 % vid fläkthastighet II och obegränsad vid hastighet III. Parameter 8 parametrar (P...P8) definierar regulatorns funktion. Dessa parametrar kan ändras i parametersättningsläget. Öppning av parametersättningsläge och ändring av parametrarna sker enligt följande: Minus Plus C/O Fan Tryck in knapparna <C/O><FA><MIUS> samtidigt tills displayen är mörk (ca 2 till 4 sekunder). Tryck <MIUS> 2 gånger inom ett intervall av sekund. Tryck <C/O> tills P visas i LCD-displayen. Visa eller ändra parametrarna med knapparna <PLUS> eller <MIUS>. Tryck knappen <C/O> för att visa det aktuella värdet för parametern. Ändra värdet med knapparna <PLUS> eller <MIUS>. Tryck knappen <C/O> för att bekräfta ändringen eller knappen <FA> för att ta bort ändringen. Parametrarnas nummer och värden kan stegvis ökas/minskas genom att hålla knapparna + eller - intryckta i mer än 2 sekunder. För att återgå till normaldrift tryck knappen <FA>. r Beteckning Värden Inmatning P ormaldrift () Komfort Ekonomi P2 Sänkt drift (2) Frysskydd Ekonomi P3 Kontaktinverkan vid ingång DU Brytande Slutande P4 Radiator eller värmebatteri (endast vid fyrarörs Fan Coilapplikationer) P5 P-band värme 2 k 4 K P6 P-band kyla 2 k 4 K P7 Regleralgoritm PI P P8 Ventilation i dödområdet vid normaldrift Extern radiator Värmebatteri i Fan Coil OFF O P9 Typ av Fan Coil (3) Tvårörs Fyrarörs (3) Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies / 2

8 P Elektrisk luftvärmare (endast om P9 = tvårörs) JA EJ P Omkopplingspunkter 7 C...27 C 7 C...39 C (4) P2 Reglering ventilställdon Modulerande (5) O / OFF P3 Värmekomfortbörvärde C 2 P4 Kylkomfortbörvärde C 23 P5 Max.börvärdesförskjutning...6 K 6 P6 Justering av temperaturvärden -... K P7 Storheter på temperaturdisplayen C F P8 Manuell omkoppling (6) Aktiv Ej tillåten Fabriksinställningarna är understrukna och i fetstil () i ovanstående tabell. Anmärkningar () Driftsättet kan ändras med knappen på regulatorn eller via en fönsterkontakt, närvarogivare eller liknande (plintar DU-GD). Ingången DU-GD har högre prioritet än knappen. (2) Om regulatorn är i sänkt drift och någon betjäning utförs på apparatens front övergår regulatorn omedelbart till normaldrift. Beakta att börvärdesförskjutningen inte är aktiv vid sänkt drift. (3) Regulatorn kan inställas som tvårörs eller fyrarörs applikation. (4) Enligt denna inställning är C/O endast i läge värmedrift om vattentemperaturen stiger över 39 C och fläkten är helt frånkopplad om vattentemperaturen faller under 35 C (vid värmedrift). (5) Moduleringsfunktionen vid ventilställdonen är endast optimerad för ställdon STA2 eller STP2. (6) Denna parameter finns tillgänglig fr.o.m. regulatorserie B. Med föregående serie kan manuell omkopplingen förhindras genom att ansluta ett motstånd på kohm mellan B2 och M. Anslutningsplintar GD DU M B2 Y L Q Q2 Q3 Y.... DU Styringång driftsätt, SELV GD Mätnoll för styringång M Mätnoll för givare B2 Changeover- eller returlufttemperaturgivare QAH., L Matningsspänning AC 23 V Y Fyrarörs applikation / styrutgång för ventil (värme) Tvårörs applikation / styrutgång för ventil (värme eller kyla) / AC 23 V / AC 23 V Q Styrutgång för fläkthastighet / AC 23 V Q2 Styrutgång för fläkthastighet 2 / AC 23 V Q3 Styrutgång för fläkthastighet 3 / AC 23 V Y fyrarörs applikation / styrutgång för ventil (kyla) tvårörs applikation / styrutgång för relä elektrisk luftvärmare / AC 23 V / AC 23 V 8 / 2 Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

9 Fyrarörs Fan Coil L B2 T S AC 23 V / 5/6 Hz PE L B2 M Q Q2 Q3 Y DU GD SELV Y 3573D8 M 3 Y Y 76 VA max. 3.5 VA max. 3.5 VA max. Vid fyrarörs applikationer (P9 = ) kan en returluftgivare QAH. anslutas till plintarna B2-M. I detta fall deaktiveras den inbyggda givaren automatiskt. Viktigt Ingången för changeover- eller returluftstemperaturgivaren (B2-M) är i regulatorn internt ansluten till nätspänning AC 23 V. Säkerställ att isoleringen för den elektriska inkopplingen motsvarar kraven för 23 V-ledningar! Tvårörs Fan Coil L B2 T S AC 23 V / 5/6 Hz L Q Q2 Q3 B2 M Y SELV DU GD Y 2 3 M Y E 76 VA max. 3.5 VA max. 3.5 VA max. B2 E M 2 S Y Y Changeovergivare (tvårörs applikationer) eller returluftstemperaturgivare (fyrarörs applikationer) Relä elektrisk luftvärmare 3-hastighetsfläkt Regulator konfigurerad för fyrarörs applikationer Regulator konfigurerad för tvårörs applikationer Fönsterkontakt eller närvarogivare Vid applikation, värmeventil Vid applikation 2, kyl- eller värmeventil (changeover) Kylventil (ersatt av E i tvårörs applikationer) Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies / 2

10 Projektering och elektrisk inkoppling Den elektriska inkoppling, säkringar och jordningen skall installeras enligt lokala föreskrifter. Speciellt skall beaktas att ledningar med lågspänning (SELV-kretsar) separeras från ledningar med nätspänning A 23 V (se även installationsinstruktioner G3576) Ledningarna till regulatorn, till externa givare, till fläkten, till ventilerna och till den elektriska luftvärmaren matas med spänning AC 23 V och skall dimensioneras på motsvarande sätt. Endast givare och ventiler avsedda för AC 23 V får användas. ätspänningsledningen 23 V måste förses med en yttre säkring eller effektbrytare med en märkström av max. A. Regulatorn är koncipierad för att motstå överström som kan uppstå i samband med defekta laster eller felaktig inre koppling och kan vara rätt så hög innan säkringen i matningsledning 23 V (max. A) bryter strömmen. Anslutningstrådarna inom regulatorn skall placeras så att komponenterna inte utsätts för tryck vid stängning av regulatorns lock (se även installationsanvisning G3576). Utgångarna för fläktmotorn är endast mikrobrytare. Detta innebär att när ett fel uppstår kan fler än en utgång omkopplas samtidigt. Om detta inträffar så kan kortslutningsströmmen mellan två lindningar vid fläktmotorn (och därför två utgångar) vara avsevärt högre än max. tillåtna A, beroende på fläktmotorns speciella utförande. Denna kortslutningsström mellan två (eller även tre) lindningar skyddas inte av säkringen i regulatorns matningsledning. Av detta följer (verifierat via tester) att felströmmar antingen måste vara under A eller att ett (externt) överströmsskydd måste installeras i fläktmotorns anslutningsledningar. Om en elektrisk luftvärmare används skall denna skyddas mot överhettning genom en oberoende termisk kontakt eller termisk säkring som installeras direkt i matnings ledningen till den elektriska luftvärmaren (se även E ) Omkopplingskontakterna för signalingångar måste vara avsedda för lågspänning. Changeover-ingångarna vid de olika regulatorerna får inte parallellkopplas. Detta betyder att en omkopplingskontakt skall användas per ingång. Kom ihåg att denna ingång inte är separerad från 23 V. Viktigt Regulatorn är inte godkänd för montering på ett metallunderlag om inte ytan är permanent förbunden med skyddsledaren. Säkerhetsinstruktioner: Viktigt! Säkerhetskontroll Viktigt Viktig installations instruktion Om ett elektriskt värmeelement ansluts till regulatorn skall installationen utföras i enlighet med säkerhetsföreskrifterna E är säkerhetsfunktionen i anläggningen utlöser ett larm måste anläggningen kontrolleras noggrant innan systemet återställs. Apparaten får öppnas endast i spänningslöst tillstånd. Kontrollera effektförbrukningen på motorsidan när alla 3 fläktsteg har anslutits till nätspänning 23 V (detta motsvarar max.felström). Inga av dessa tre effektförbrukningar får vara högre än de max. A som regulatorn är avsedd för. L AC 23V A A A 3-steg fläktmotor 3 Effektförbrukningen för alla tre anslutningar till fläktmotorn (avkänd med aktuell mätare A) måste ligga under A om dessa är parallellt anslutna till 23 V. / 2 Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

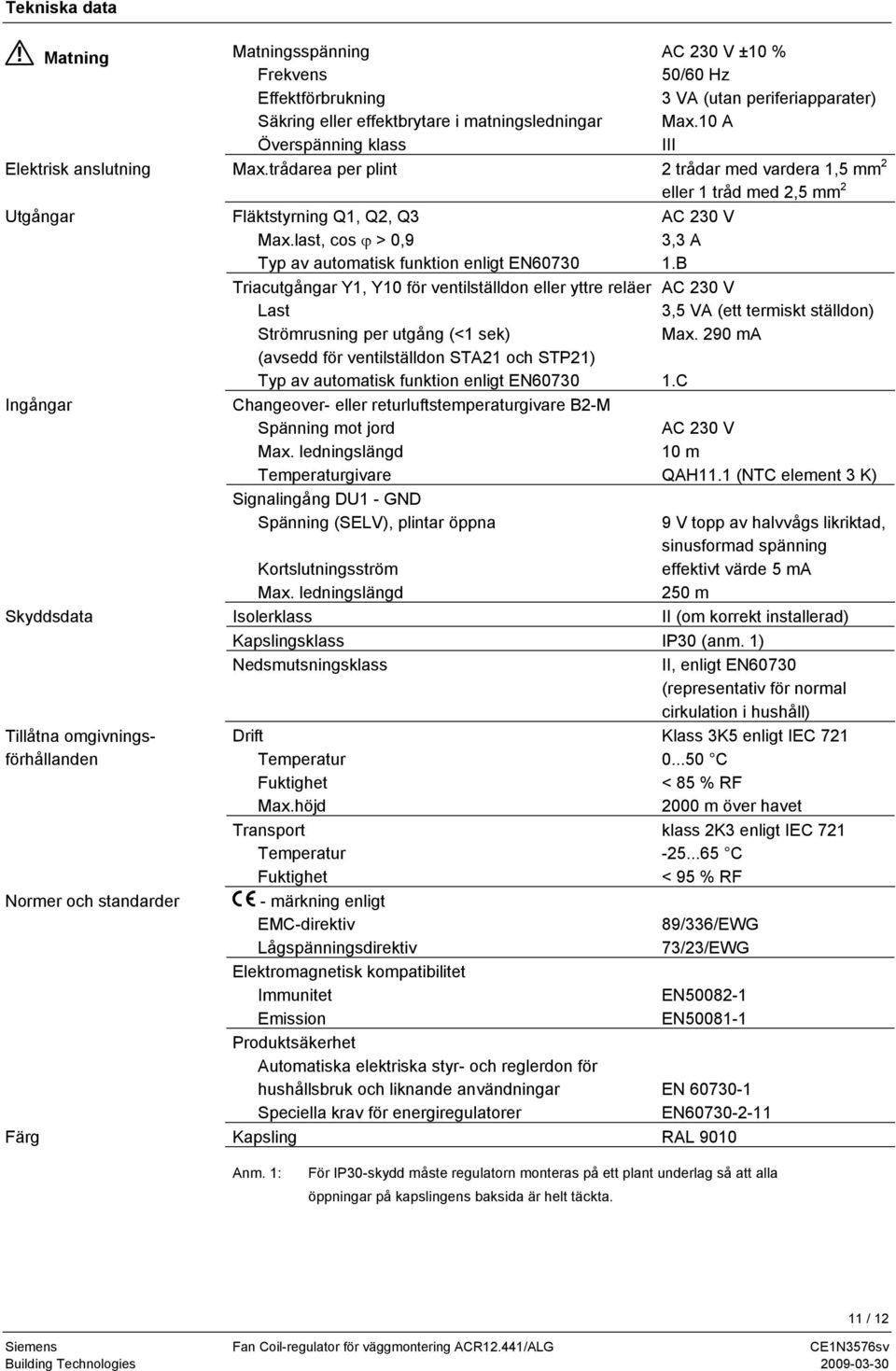

11 Tekniska data Matning Elektrisk anslutning Utgångar Ingångar Skyddsdata Tillåtna omgivningsförhållanden ormer och standarder Färg Matningsspänning AC 23 V ± % Frekvens 5/6 Hz Effektförbrukning 3 VA (utan periferiapparater) Säkring eller effektbrytare i matningsledningar Max. A Överspänning klass III Max.trådarea per plint 2 trådar med vardera,5 mm 2 eller tråd med 2,5 mm 2 Fläktstyrning Q, Q2, Q3 AC 23 V Max.last, cos ϕ >,9 3,3 A Typ av automatisk funktion enligt E673.B Triacutgångar Y, Y för ventilställdon eller yttre reläer AC 23 V Last 3,5 VA (ett termiskt ställdon) Strömrusning per utgång (< sek) Max. 29 ma (avsedd för ventilställdon STA2 och STP2) Typ av automatisk funktion enligt E673.C Changeover- eller returluftstemperaturgivare B2-M Spänning mot jord AC 23 V Max. ledningslängd m Temperaturgivare QAH. (TC element 3 K) Signalingång DU - GD Spänning (SELV), plintar öppna 9 V topp av halvvågs likriktad, sinusformad spänning Kortslutningsström effektivt värde 5 ma Max. ledningslängd 25 m Isolerklass II (om korrekt installerad) Kapslingsklass IP3 (anm. ) edsmutsningsklass II, enligt E673 (representativ för normal cirkulation i hushåll) Drift Klass 3K5 enligt IEC 72 Temperatur...5 C Fuktighet < 85 % RF Max.höjd 2 m över havet Transport klass 2K3 enligt IEC 72 Temperatur C Fuktighet < 95 % RF - märkning enligt EMC-direktiv 89/336/EWG Lågspänningsdirektiv 73/23/EWG Elektromagnetisk kompatibilitet Immunitet E582- Emission E58- Produktsäkerhet Automatiska elektriska styr- och reglerdon för hushållsbruk och liknande användningar E 673- Speciella krav för energiregulatorer E Kapsling RAL 9 Anm. : För IP3-skydd måste regulatorn monteras på ett plant underlag så att alla öppningar på kapslingens baksida är helt täckta. / 2 Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

12 Måttuppgifter M ,2 4, 7, ,5 6,6 98 Mått i mm 2 / 2 Siemens AB, Building Technologies, en Rätt till ändringar förbehålles Siemens Fan Coil-regulator för väggmontering ACR2.44/ALG CE3576sv Building Technologies

13 23V FA-COIL FA-COIL2 FA-COIL3 FA-COIL4 L B2 M RC/GT Q Q2 Q3 Y Y SV-Kyla YK YK2 YK3 YK4 II III I II III I II III I II III ACR84.SWE I II III YV YK L L YV YV2 YV3 YV4 Rev.nr: Ändring: Datum: Sign.: Konst: Datum: Datum: ACR2.34 Värme_Kyla Projekt: Granskad av: Datum: Anl./Proj.nr.: Projektnamn Projektnummer Ort: App.skåp: Godkänd av: Datum: Rit.nr.: Ortsnamn Skåpnamn Ritningsnummer Kund: System: Sid: Forts.: Kundnamn Objektnamn Copyright Siemens Building Technologies AB 5kohm
