produkt WM 20 för olja, gas och kombi monarch -brännare WM 20 ( kw) Kompakt och effektiv Information om olje-, gas- och kombibrännare

Transkript

1 produkt Information om olje-, gas- och kombibrännare WM 20 för olja, gas och kombi monarch -brännare WM 20 ( kw) Kompakt och effektiv

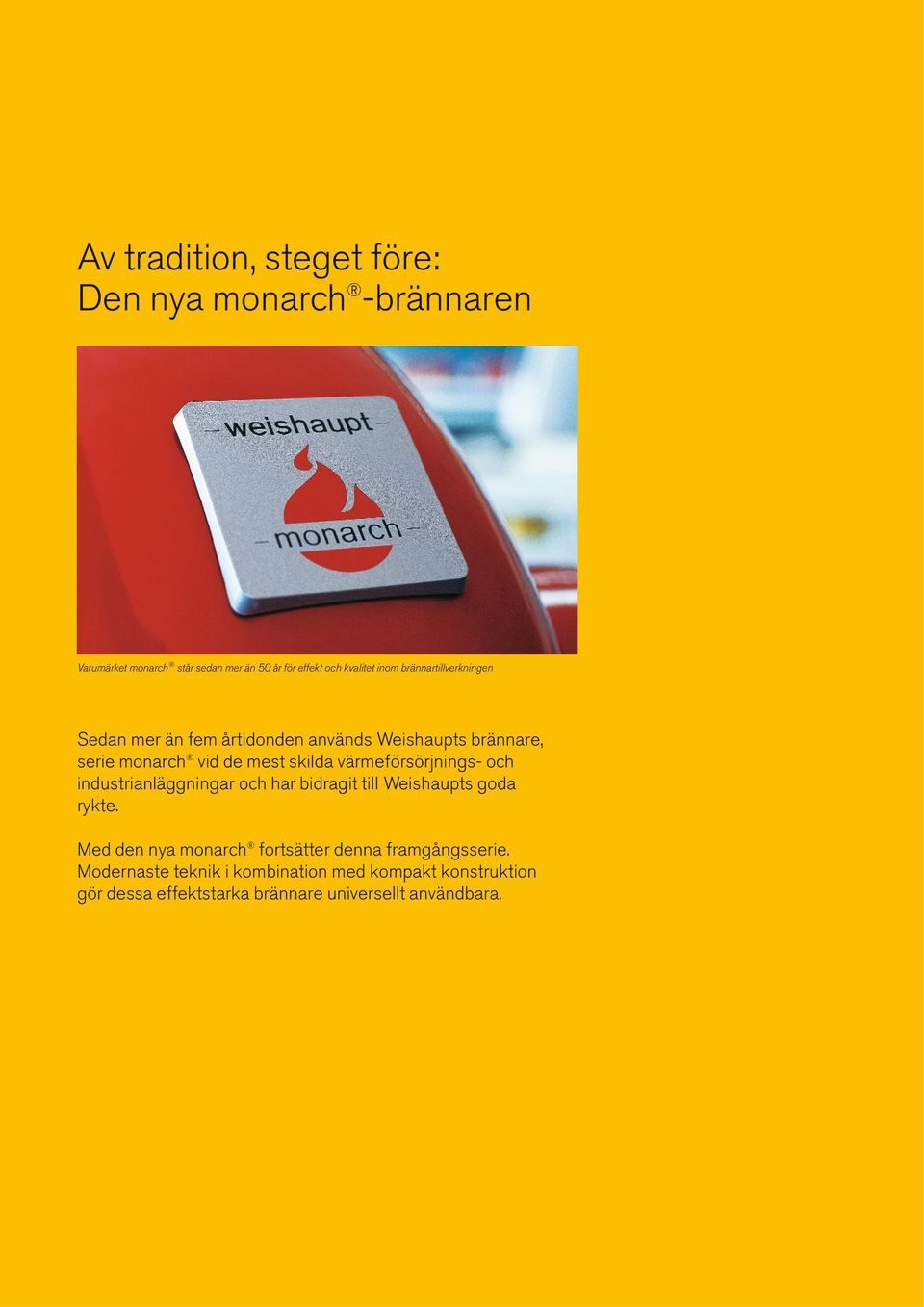

2 Av tradition, steget före: Den nya monarch -brännaren Varumärket monarch står sedan mer än 50 år för effekt och kvalitet inom brännartillverkningen Sedan mer än fem årtidonden används Weishaupts brännare, serie monarch vid de mest skilda värmeförsörjnings- och industrianläggningar och har bidragit till Weishaupts goda rykte. Med den nya monarch fortsätter denna framgångsserie. Modernaste teknik i kombination med kompakt konstruktion gör dessa effektstarka brännare universellt användbara. 2

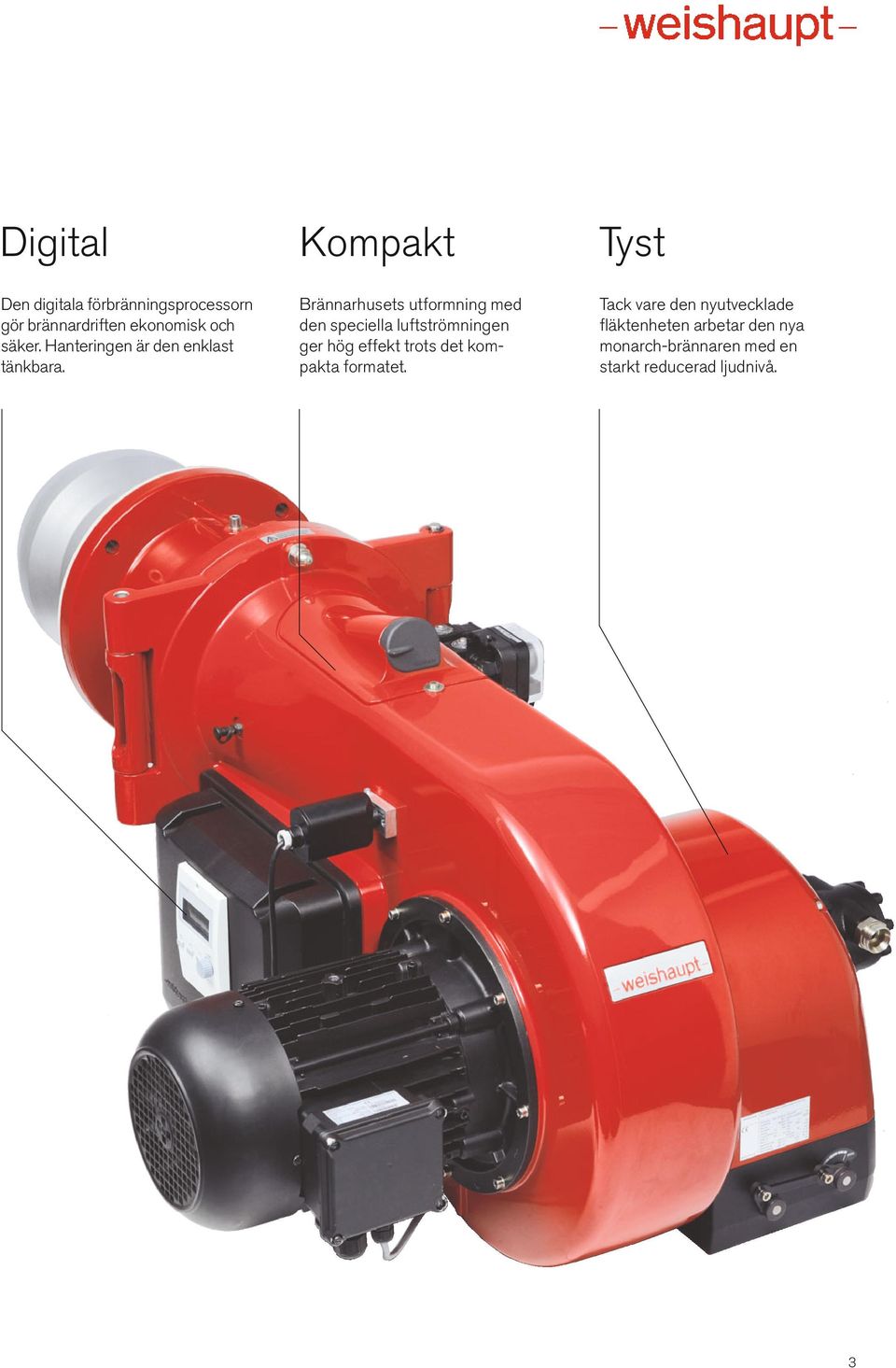

3 Digital Kompakt Tyst Den digitala förbrännings processorn gör brännardriften ekonomisk och säker. Hanteringen är den enklast tänkbara. Brännarhusets utformning med den speciella luftströmningen ger hög effekt trots det kompakta formatet. Tack vare den nyutvecklade fläktenheten arbetar den nya monarch-brännaren med en starkt reducerad ljudnivå. 3

4 Digital En digital förbränningsprocessor innebär optimala förbränningsvärd - en, inställningsvärden som alltid åter skapas samt ett enkelt handhav - ande. Weishaupt olje-, gas- och kombibrännare serie WM 20 är seriemässigt utrustade med en elektronisk kvotreglering och en digital förbränningsprocessor. Framförallt moderna förbränningstekniker kräver en precis dosering av bränsle och förbränningsluft vilka alltid skall kunna återskapas. Det är enbart på detta sätt som optimala förbränningsvärden kan säkerställas över en längre period. Enkel hantering Injusteringen av brännarfunktionerna sker via en display- och manöverenhet, ABE, som är kopplad till förbrännings - processorn via ett Bus-system. Därigenom kan brännaren ställas in på ett användarvänligt sätt. Flexibla kommunikationsmöjligheter Det inbyggda gränssnittet möjliggör att all nödvändig information och alla styrningsorder återges till det överordnade styrsystemet. Vid behov kan en telefonförbindelse för fjärrövervakning, fjärrstyrning och fjärr - analyser via modem även installeras. Bus-kommunikation med fjärr - system och byggnadsautomatik I de fall då data från brännaren och värmesystemet skall bytas ut mot en SPS-styrning eller då brännaren skall användas i en anläggning med bygg - nadsautomation finns flera olika Bussystem att tillgå via E-Gate eller Mod- Gate. För managementnivå erbjuder Weishaupt tillsammans med ProGrafNT ett mjukvaruprogram som kan anpassas tidsmässigt och till alla krav som kan tänka ställas. Försprång med ny teknik En digital förbränningsprocessor gör brännardriften komfortabel och säker. De viktigaste fördelarna är: att det inte behövs någon extra brännarstyrning, eftersom styrningen övertas av förbränningsprocessorn. Det enda som behövs är en extern motorströmbrytare till brännarmotorn och ett styrningsrelä. lägre installationskostnader eftersom varje brännare testats i fabriken som en komplett enhet och även levereras som en komplett enhet. att driftsättningen och servicearbetena tar kortare tid. Brännarens grundlägg - ande parametrering sker redan vid fabriken. Anpassningar till anläggnings - förhållandet och den emissionstekn - iska injusteringen sker via det meny - styrda driftsättningsprogrammet i förbränningsprocessorn. Allmän systemöversikt Digital förbränningsprocessor W-FM 50 W-FM 54 W-FM 100 W-FM 200 Drift med ett bränsle l l l Kombidrift med två bränslen l l l Eldningsautomat för intermittent drift l l l l Eldningsautomat för kontinuerlig drift l l Flamvakt för intermittent drift ION/QRA2/QRB QRA2 ION/QRI/QRB/QRA ION/QRI/QRB/QRA Flamvakt för kontinuerlig drift ION/QRI ION/QRI Reglermotor i elektronisk kvotreglering (max.) 2 st 3 st 4 st 6 st Reglermotor med stegmotor l l l l Varvtalsstyrning möjlig l l l O 2 -reglering möjlig Täthetskontroll för gasventiler l l l l Signalingång 4-20 ma l l valfri l Integrerad självinställande PID-regulator för temperatur eller tryck Manöverenhet, löstagbar (max. avstånd) 20 m 20 m 100 m 100 m Bränslemätare (avstängningsbar) l 1) l 1) l Indikering av eldningsteknisk verkningsgrad ebus/mod BUS-gränssnitt l l l l PC-styrt idrifttagande l l l l Anslutningsmöjligheter för tilläggsfunktioner såsom t.ex. avgasspjäll, oljespärranordningar etc. vid förfrågan. 1) Ej i kombination med varvtalsreglering valfri l l l 4

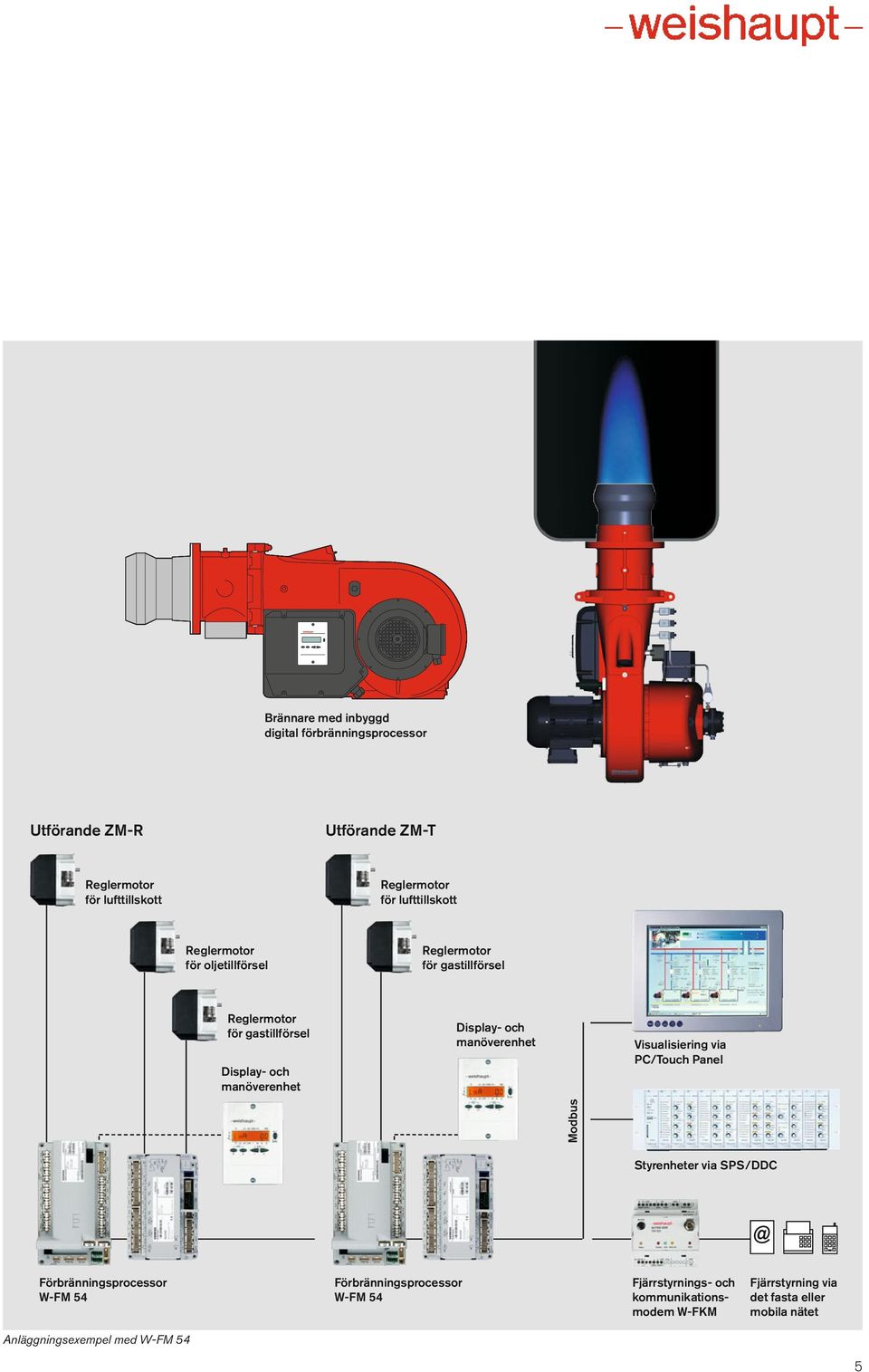

5 Brännare med inbyggd digital förbränningsprocessor Utförande ZM-R Utförande ZM-T Reglermotor för lufttillskott Reglermotor för lufttillskott Reglermotor för oljetillförsel Reglermotor för gastillförsel Reglermotor för gastillförsel Display- och manöverenhet Display- och manöverenhet Visualisiering via PC/Touch Panel Modbus Styrenheter via SPS/DDC Förbränningsprocessor W-FM 54 Förbränningsprocessor W-FM 54 Fjärrstyrnings- och kommunikations - modem W-FKM Fjärrstyrning via det fasta eller mobila nätet Anläggningsexempel med W-FM 54 5

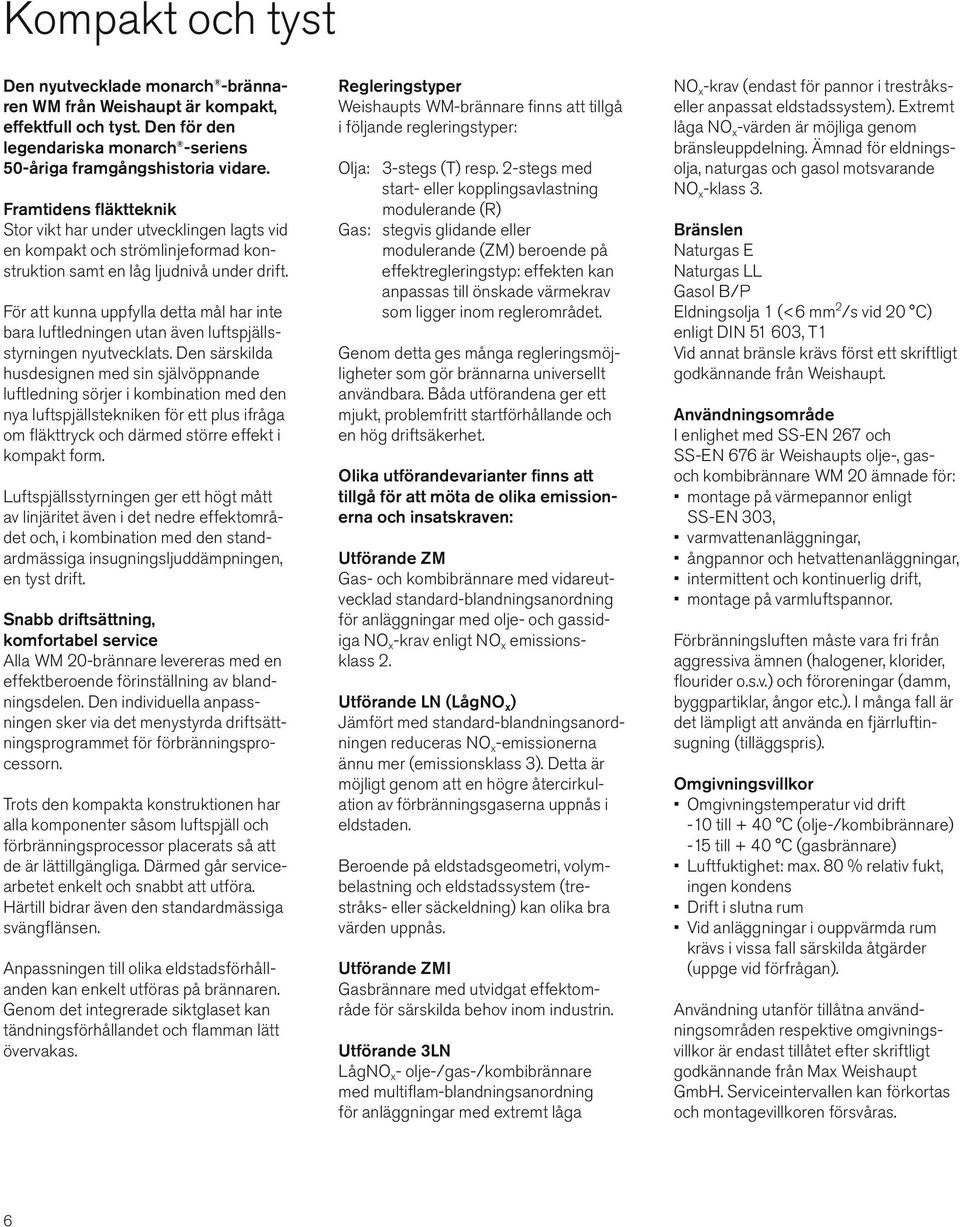

6 Kompakt och tyst Den nyutvecklade monarch -brännaren WM från Weishaupt är kompakt, effektfull och tyst. Den för den legend ariska monarch -seriens 50-åriga framgångshistoria vidare. Framtidens fläktteknik Stor vikt har under utvecklingen lagts vid en kompakt och strömlinjeformad konstruktion samt en låg ljudnivå under drift. För att kunna uppfylla detta mål har inte bara luftledningen utan även luftspjällsstyrningen nyutvecklats. Den särskilda husdesignen med sin självöppnande luftledning sörjer i kombination med den nya luftspjällstekniken för ett plus ifråga om fläkttryck och därmed större effekt i kompakt form. Luftspjällsstyrningen ger ett högt mått av linjäritet även i det nedre effektområdet och, i kombination med den stand - ardmässiga insugningsljuddämpningen, en tyst drift. Snabb driftsättning, komfortabel service Alla WM 20-brännare levereras med en effektberoende förinställning av blandningsdelen. Den individuella anpass - ningen sker via det menystyrda driftsättningsprogrammet för förbränningsprocessorn. Trots den kompakta konstruktionen har alla komponenter såsom luftspjäll och förbränningsprocessor placerats så att de är lättillgängliga. Därmed går servicearbetet enkelt och snabbt att utföra. Härtill bidrar även den standardmässiga svängflänsen. Anpassningen till olika eldstadsförhåll - anden kan enkelt utföras på brännaren. Genom det integrerade siktglaset kan tändningsförhållandet och flamman lätt övervakas. Regleringstyper Weishaupts WM-brännare finns att tillgå i följande regleringstyper: Olja: 3-stegs (T) resp. 2-stegs med start- eller kopplingsavlastning modulerande (R) Gas: stegvis glidande eller modulerande (ZM) beroende på effektregleringstyp: effekten kan anpassas till önskade värmekrav som ligger inom reglerområdet. Genom detta ges många regleringsmöjligheter som gör brännarna universellt användbara. Båda utförandena ger ett mjukt, problemfritt startförhållande och en hög driftsäkerhet. Olika utförandevarianter finns att tillgå för att möta de olika emission - erna och insatskraven: Utförande ZM Gas- och kombibrännare med vidareutvecklad standard-blandningsanordning för anläggningar med olje- och gassid - iga NO x -krav enligt NO x emissionsklass 2. Utförande LN (LågNO x ) Jämfört med standard-blandningsanordningen reduceras NO x -emissionerna ännu mer (emissionsklass 3). Detta är möjligt genom att en högre återcirkul - ation av förbränningsgaserna uppnås i eldstad en. Beroende på eldstadsgeometri, volym - belastning och eldstadssystem (trestråks- eller säckeldning) kan olika bra värden uppnås. Utförande ZMI Gasbrännare med utvidgat effektområde för särskilda behov inom industrin. Utförande 3LN LågNO x - olje-/gas-/kombibrännare med multiflam-blandningsanordning för anläggningar med extremt låga NO x -krav (endast för pannor i trestråkseller anpassat eldstadssystem). Extremt låga NO x -värden är möjliga genom bränsleuppdelning. Ämnad för eldningsolja, naturgas och gasol motsvarande NO x -klass 3. Bränslen Naturgas E Naturgas LL Gasol B/P Eldningsolja 1 (<6 mm 2 /s vid 20 C) enligt DIN , T1 Vid annat bränsle krävs först ett skriftligt godkännande från Weishaupt. Användningsområde I enlighet med SS-EN 267 och SS-EN 676 är Weishaupts olje-, gasoch kombibrännare WM 20 ämnade för: montage på värmepannor enligt SS-EN 303, varmvattenanläggningar, ångpannor och hetvattenanläggningar, intermittent och kontinuerlig drift, montage på varmluftspannor. Förbränningsluften måste vara fri från aggressiva ämnen (halogener, klorider, flourider o.s.v.) och föroreningar (damm, byggpartiklar, ångor etc.). I många fall är det lämpligt att använda en fjärrluftin - sugning (tilläggspris). Omgivningsvillkor Omgivningstemperatur vid drift -10 till + 40 C (olje-/kombibrännare) -15 till + 40 C (gasbrännare) Luftfuktighet: max. 80 % relativ fukt, ingen kondens Drift i slutna rum Vid anläggningar i ouppvärmda rum krävs i vissa fall särskilda åtgärder (uppge vid förfrågan). Användning utanför tillåtna användningsområden respektive omgivningsvillkor är endast tillåtet efter skriftligt godkännan de från Max Weishaupt GmbH. Service intervallen kan förkortas och montagevillkoren försvåras. 6

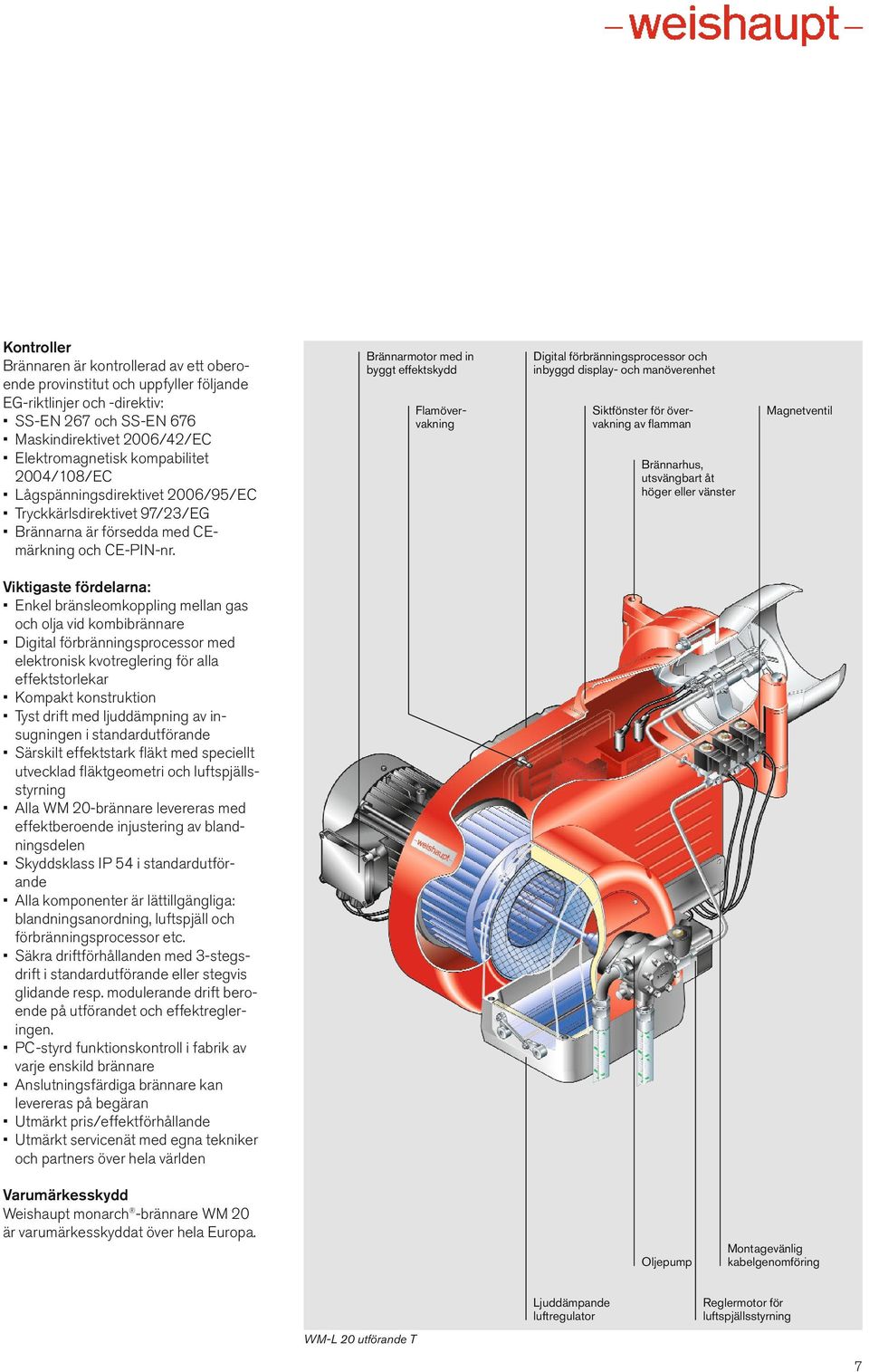

7 Kontroller Brännaren är kontrollerad av ett obero - ende provinstitut och uppfyller följ ande EG-riktlinjer och -direktiv: SS-EN 267 och SS-EN 676 Maskindirektivet 2006/42/EC Elektromagnetisk kompabilitet 2004/108/EC Lågspänningsdirektivet 2006/95/EC Tryckkärlsdirektivet 97/23/EG Brännarna är försedda med CEmärkning och CE-PIN-nr. Brännarmotor med in byggt effektskydd Flamövervakning Digital förbränningsprocessor och inbyggd display- och manöverenhet Siktfönster för övervakning av flamman Brännarhus, utsväng bart åt höger eller vänster Magnetventil Viktigaste fördelarna: Enkel bränsleomkoppling mellan gas och olja vid kombibrännare Digital förbränningsprocessor med elektronisk kvotreglering för alla effektstorlekar Kompakt konstruktion Tyst drift med ljuddämpning av insugningen i standardutförande Särskilt effektstark fläkt med speciellt utvecklad fläktgeometri och luftspjällsstyrning Alla WM 20-brännare levereras med effektberoende injustering av blandningsdelen Skyddsklass IP 54 i standardutför - ande Alla komponenter är lättillgängliga: blandningsanordning, luftspjäll och förbränningsprocessor etc. Säkra driftförhållanden med 3-stegsdrift i standardutförande eller stegvis glidande resp. modulerande drift bero - ende på utförandet och effektregler - ingen. PC-styrd funktionskontroll i fabrik av varje enskild brännare Anslutningsfärdiga brännare kan levereras på begäran Utmärkt pris/effektförhållande Utmärkt servicenät med egna tekniker och partners över hela världen Varumärkesskydd Weishaupt monarch -brännare WM 20 är varumärkesskyddat över hela Europa. Oljepump Montagevänlig kabelgenomföring WM-L 20 utförande T Ljuddämpande luftregulator Reglermotor för luftspjällsstyrning 7

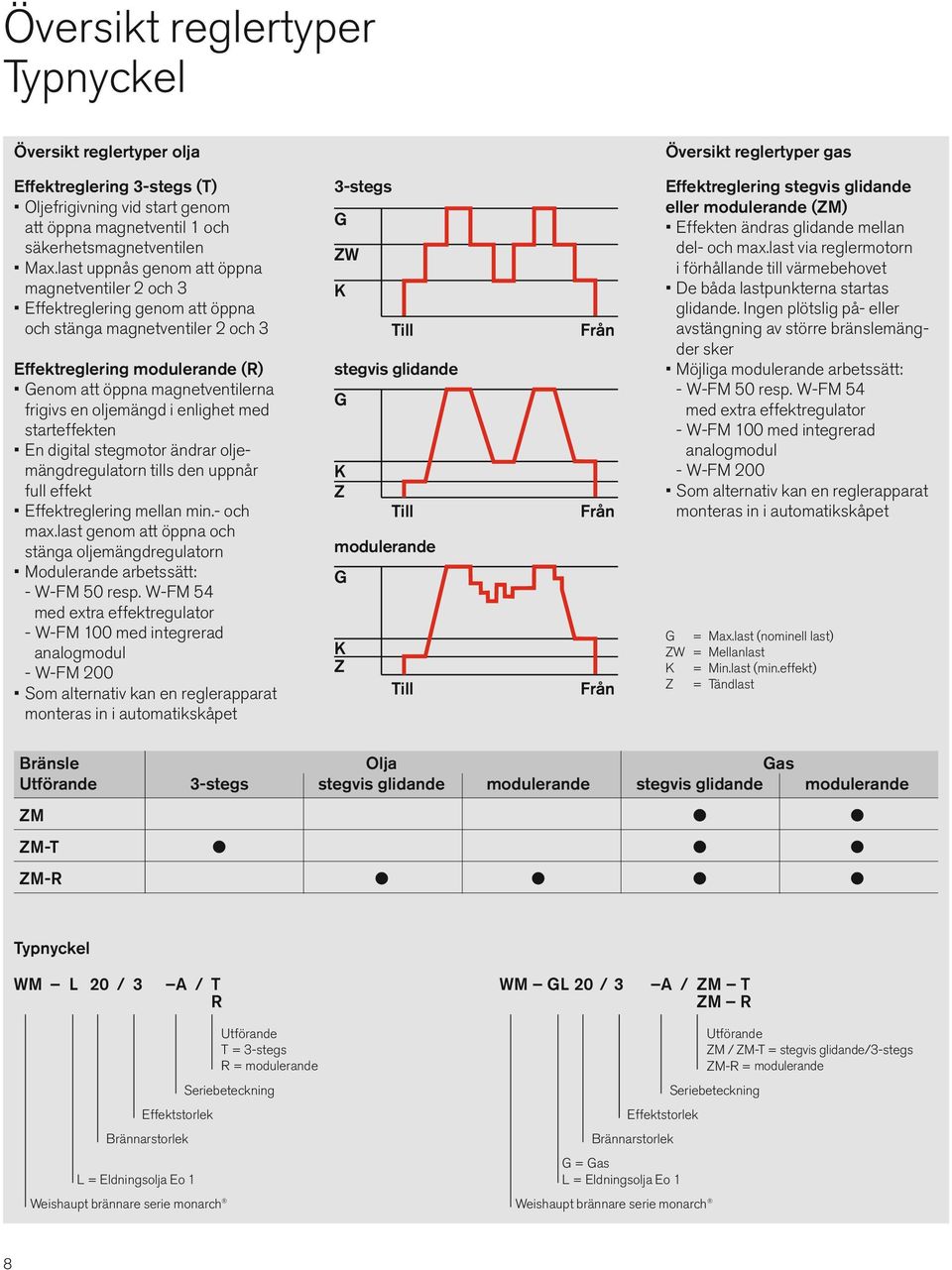

8 Översikt reglertyper Typnyckel Översikt reglertyper olja Översikt reglertyper gas Effektreglering 3-stegs (T) Oljefrigivning vid start genom att öppna magnetventil 1 och säkerhetsmagnetventilen Max.last uppnås genom att öppna magnetventiler 2 och 3 Effektreglering genom att öppna och stänga magnetventiler 2 och 3 Effektreglering modulerande (R) Genom att öppna magnetventilerna frigivs en oljemängd i enlighet med starteffekten En digital stegmotor ändrar olje - mängd regulatorn tills den uppnår full effekt Effektreglering mellan min.- och max.last genom att öppna och stänga oljemängdregulatorn Modulerande arbetssätt: - W-FM 50 resp. W-FM 54 med extra effektregulator - W-FM 100 med integrerad analogmodul - W-FM 200 Som alternativ kan en reglerapparat monteras in i automatikskåpet 3-stegs G ZW K Till stegvis glidande G K Z Till modulerande G K Z Till Från Från Från Effektreglering stegvis glidande eller modulerande (ZM) Effekten ändras glidande mellan del- och max.last via reglermotorn i förhåll ande till värmebehovet De båda lastpunkterna startas glidande. Ingen plötslig på- eller avstängning av större bränslemängder sker Möjliga modulerande arbetssätt: - W-FM 50 resp. W-FM 54 med extra effektregulator - W-FM 100 med integrerad analogmodul - W-FM 200 Som alternativ kan en reglerapparat monteras in i automatikskåpet G = Max.last (nominell last) ZW = Mellanlast K = Min.last (min.effekt) Z = Tändlast Bränsle Olja Gas Utförande 3-stegs stegvis glidande modulerande stegvis glidande modulerande ZM l l ZM-T l l l ZM-R l l l l Typnyckel WM L 20 / 3 A / T R WM GL 20 / 3 A / ZM T ZM R Utförande T = 3-stegs R = modulerande Seriebeteckning Effektstorlek Brännarstorlek L = Eldningsolja Eo 1 Weishaupt brännare serie monarch Seriebeteckning Effektstorlek Brännarstorlek G = Gas L = Eldningsolja Eo 1 Weishaupt brännare serie monarch Utförande ZM / ZM-T = stegvis glidande/3-stegs ZM-R = modulerande 8

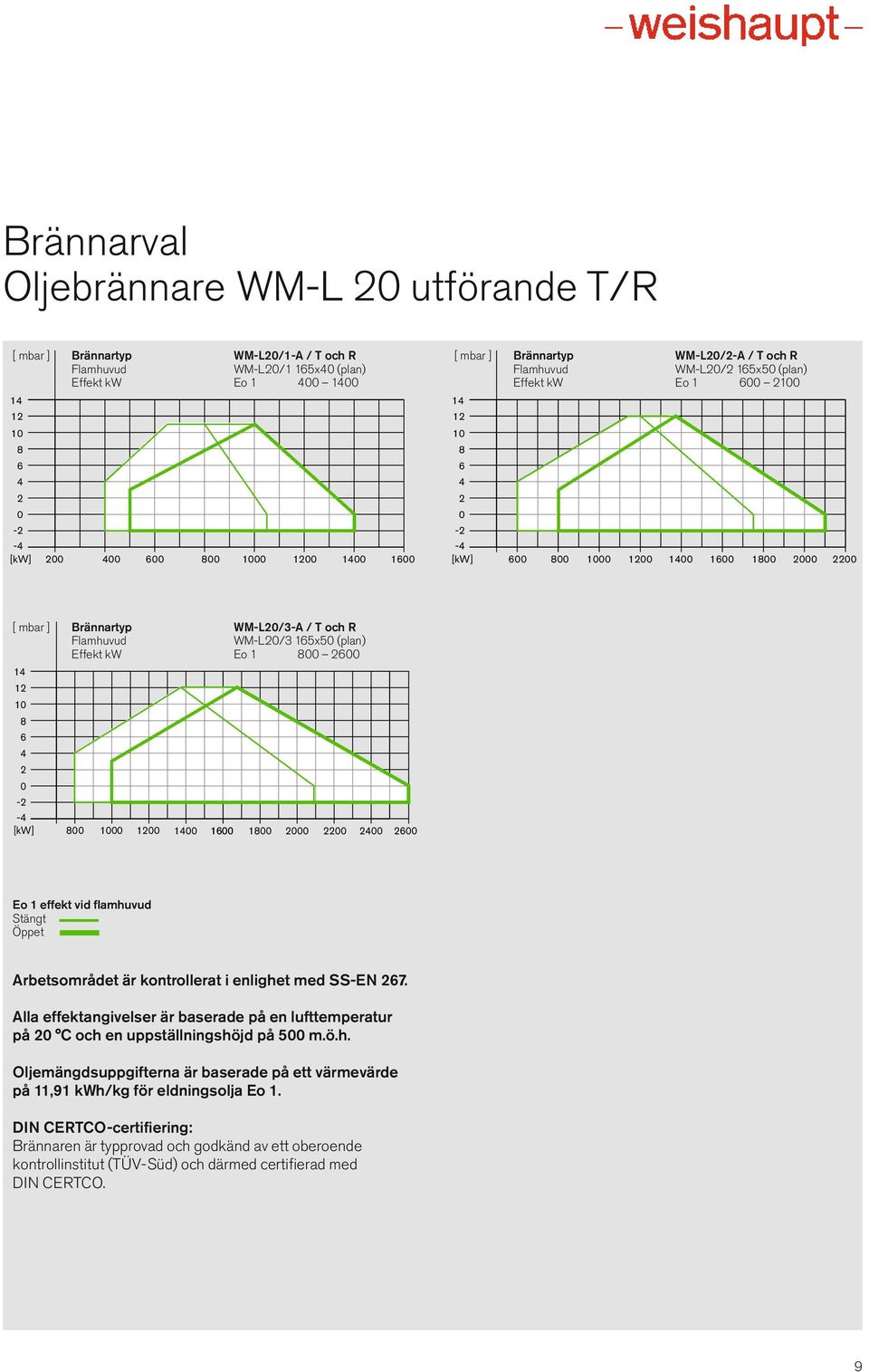

9 Brännarval Oljebrännare WM-L 20 utförande T/R [ mbar ] Brännartyp WM-L20/1-A / T och R Flamhuvud WM-L20/1 165x40 (plan) Effekt kw Eo [kw] [ mbar ] Brännartyp WM-L20/2-A / T och R Flamhuvud WM-L20/2 165x50 (plan) Effekt kw Eo [kw] [ mbar ] Brännartyp WM-L20/3-A / T och R Flamhuvud WM-L20/3 165x50 (plan) Effekt kw Eo [kw] Eo 1 effekt vid flamhuvud Stängt Öppet Arbetsområdet är kontrollerat i enlighet med SS-EN 267. Alla effektangivelser är baserade på en lufttemperatur på 20 C och en uppställningshöjd på 500 m.ö.h. Oljemängdsuppgifterna är baserade på ett värmevärde på 11,91 kwh/kg för eldningsolja Eo 1. DIN CERTCO-certifiering: Brännaren är typprovad och godkänd av ett oberoende kontrollinstitut (TÜV-Süd) och därmed certifierad med DIN CERTCO. 9

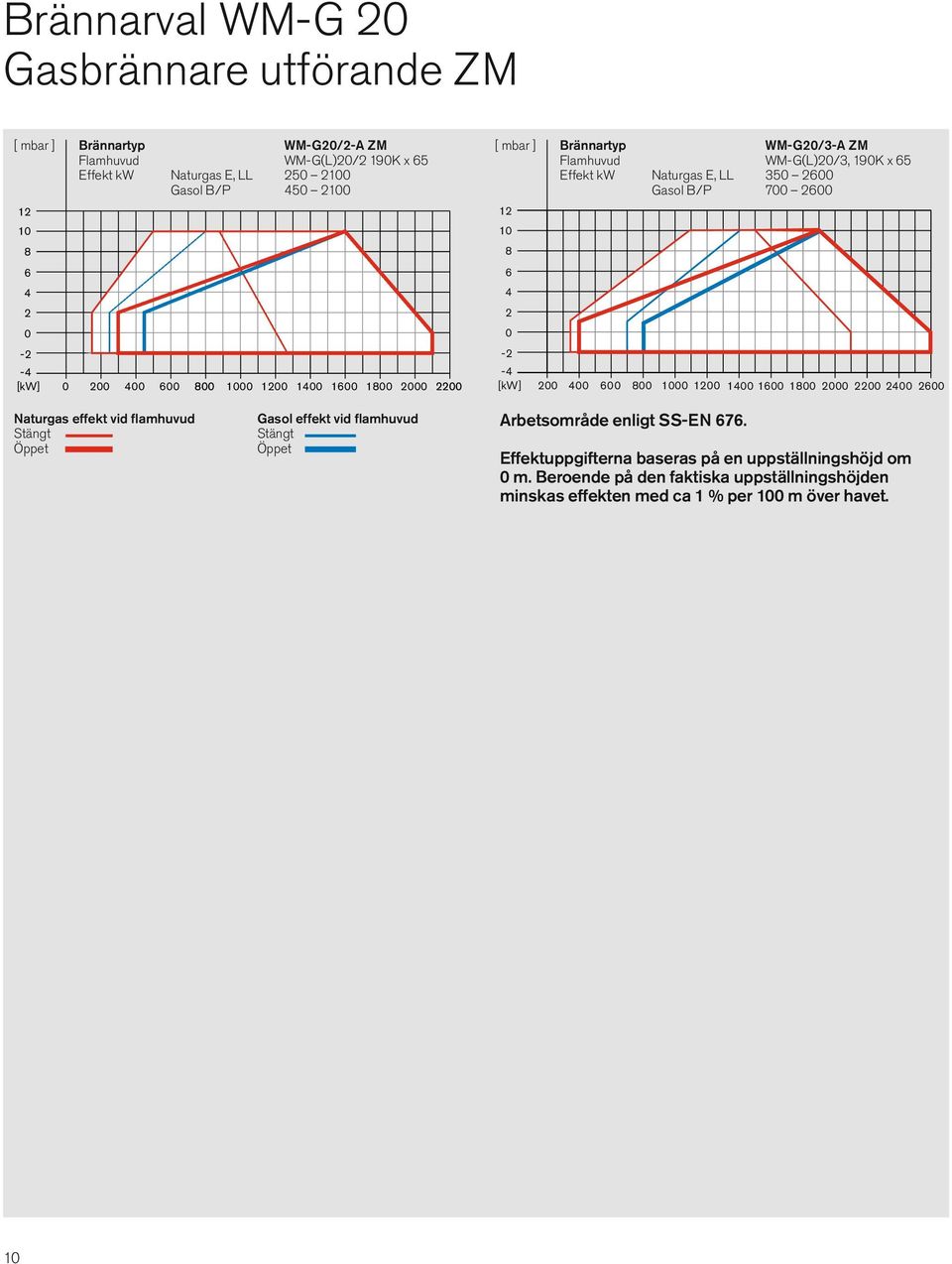

10 Brännarval WM-G 20 Gasbrännare utförande ZM [ mbar ] Brännartyp WM-G20/2-A ZM Flamhuvud WM-G(L)20/2 190K x 65 Effekt kw Naturgas E, LL Gasol B/P [kw] [ mbar ] Brännartyp WM-G20/3-A ZM Flamhuvud WM-G(L)20/3, 190K x 65 Effekt kw Naturgas E, LL Gasol B/P [kw] Naturgas effekt vid flamhuvud Stängt Öppet Gasol effekt vid flamhuvud Stängt Öppet Arbetsområde enligt SS-EN 676. Effektuppgifterna baseras på en uppställningshöjd om 0 m. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 m över havet. 10

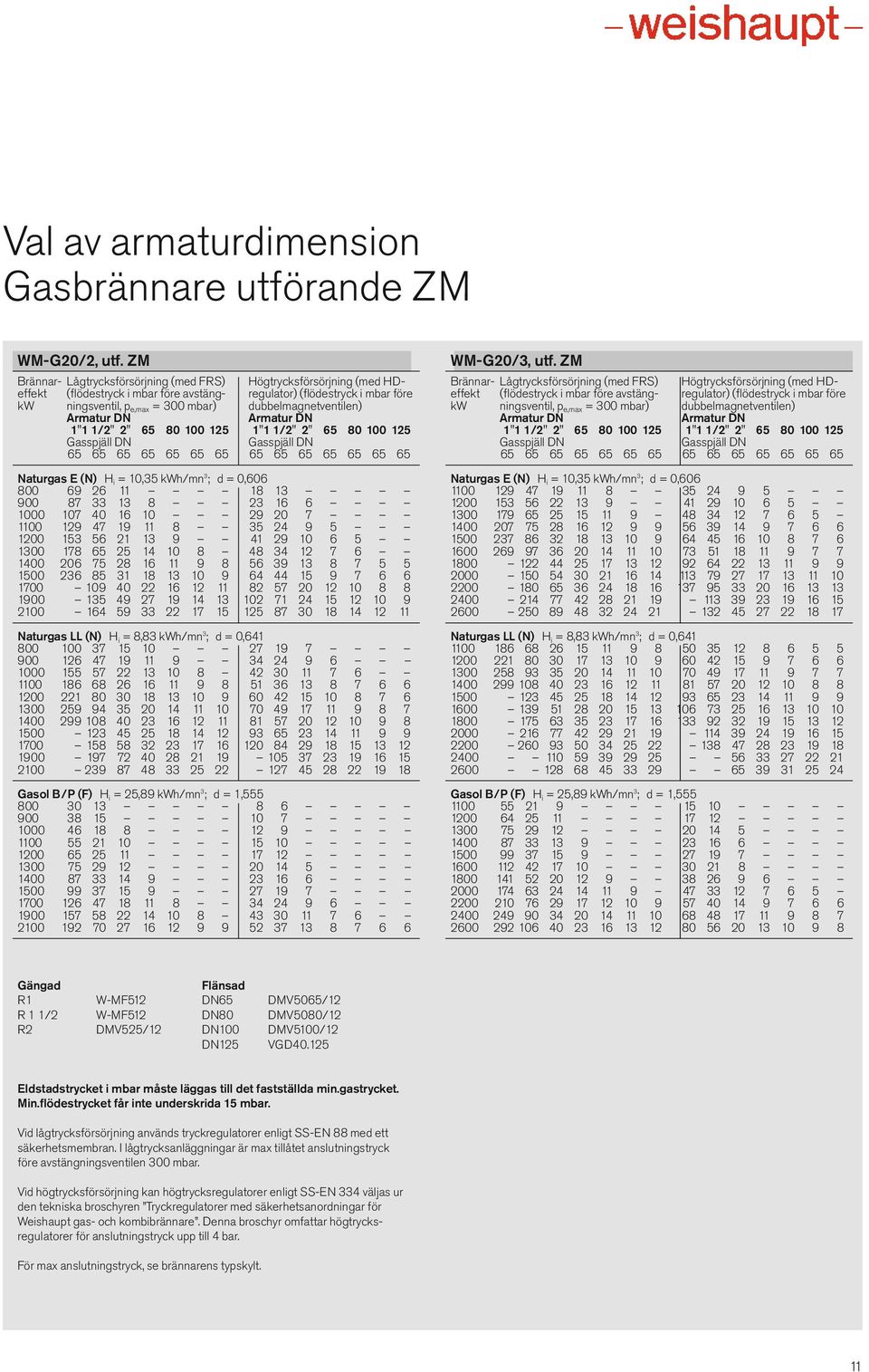

11 Val av armaturdimension Gasbrännare utförande ZM WM-G20/2, utf. ZM Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (flödestryck i mbar före avstäng- regulator) (flödestryck i mbar före kw ningsventil, p e,max = 300 mbar) dubbelmagnetventilen) Armatur DN Armatur DN 1"1 1/2" 2" "1 1/2" 2" Gasspjäll DN Gasspjäll DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol B/P (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G20/3, utf. ZM Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (flödestryck i mbar före avstäng- regulator) (flödestryck i mbar före kw ningsventil, p e,max = 300 mbar) dubbelmagnetventilen) Armatur DN Armatur DN 1"1 1/2" 2" "1 1/2" 2" Gasspjäll DN Gasspjäll DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol B/P (F) H i = 25,89 kwh/mn 3 ; d = 1, Gängad Flänsad R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD Eldstadstrycket i mbar måste läggas till det fastställda min.gastrycket. Min.flödestrycket får inte underskrida 15 mbar. Vid lågtrycksförsörjning används tryckregulatorer enligt SS-EN 88 med ett säkerhetsmembran. I lågtrycksanläggningar är max tillåtet anslutningstryck före avstängningsventilen 300 mbar. Vid högtrycksförsörjning kan högtrycksregulatorer enligt SS-EN 334 väljas ur den tekniska broschyren Tryckregulatorer med säkerhetsanordningar för Weishaupt gas- och kombibrännare. Denna broschyr omfattar högtrycks - regulatorer för anslutningstryck upp till 4 bar. För max anslutningstryck, se brännarens typskylt. 11

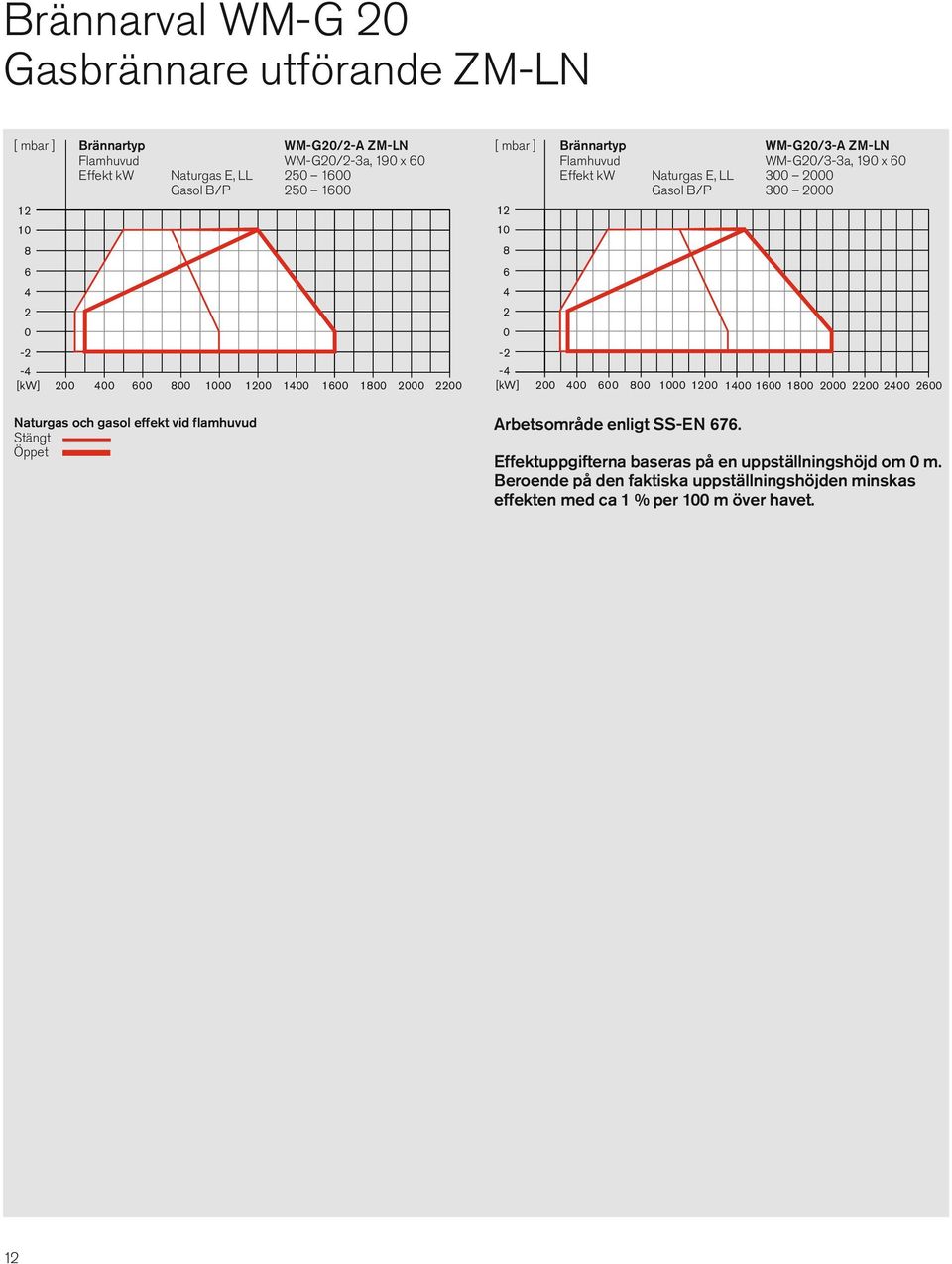

12 Brännarval WM-G 20 Gasbrännare utförande ZM-LN [ mbar ] Brännartyp WM-G20/2-A ZM-LN Flamhuvud WM-G20/2-3a, 190 x 60 Effekt kw Naturgas E, LL Gasol B/P [kw] Naturgas och gasol effekt vid flamhuvud Stängt Öppet [ mbar ] Brännartyp WM-G20/3-A ZM-LN Flamhuvud WM-G20/3-3a, 190 x 60 Effekt kw Naturgas E, LL Gasol B/P [kw] Arbetsområde enligt SS-EN 676. Effektuppgifterna baseras på en uppställningshöjd om 0 m. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 m över havet. 12

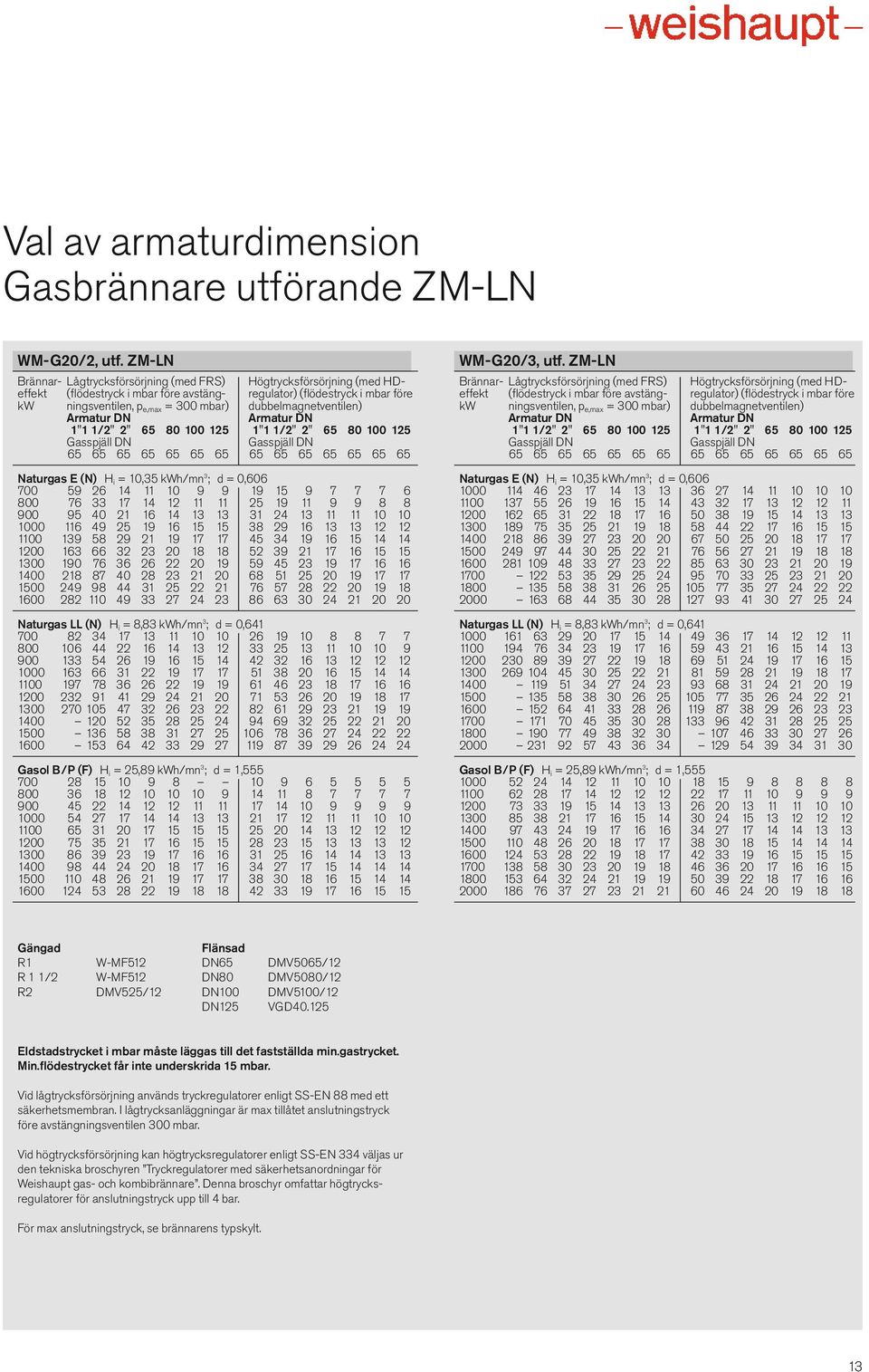

13 Val av armaturdimension Gasbrännare utförande ZM-LN WM-G20/2, utf. ZM-LN Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (flödestryck i mbar före avstäng- regulator) (flödestryck i mbar före kw ningsventilen, p e,max = 300 mbar) dubbelmagnetventilen) Armatur DN Armatur DN 1"1 1/2" 2" "1 1/2" 2" Gasspjäll DN Gasspjäll DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol B/P (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G20/3, utf. ZM-LN Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (flödestryck i mbar före avstäng- regulator) (flödestryck i mbar före kw ningsventilen, p e,max = 300 mbar) dubbelmagnetventilen) Armatur DN Armatur DN 1"1 1/2" 2" "1 1/2" 2" Gasspjäll DN Gasspjäll DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol B/P (F) H i = 25,89 kwh/mn 3 ; d = 1, Gängad Flänsad R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD Eldstadstrycket i mbar måste läggas till det fastställda min.gastrycket. Min.flödestrycket får inte underskrida 15 mbar. Vid lågtrycksförsörjning används tryckregulatorer enligt SS-EN 88 med ett säkerhetsmembran. I lågtrycksanläggningar är max tillåtet anslutningstryck före avstängningsventilen 300 mbar. Vid högtrycksförsörjning kan högtrycksregulatorer enligt SS-EN 334 väljas ur den tekniska broschyren Tryckregulatorer med säkerhetsanordningar för Weishaupt gas- och kombibrännare. Denna broschyr omfattar högtrycks - regulatorer för anslutningstryck upp till 4 bar. För max anslutningstryck, se brännarens typskylt. 13

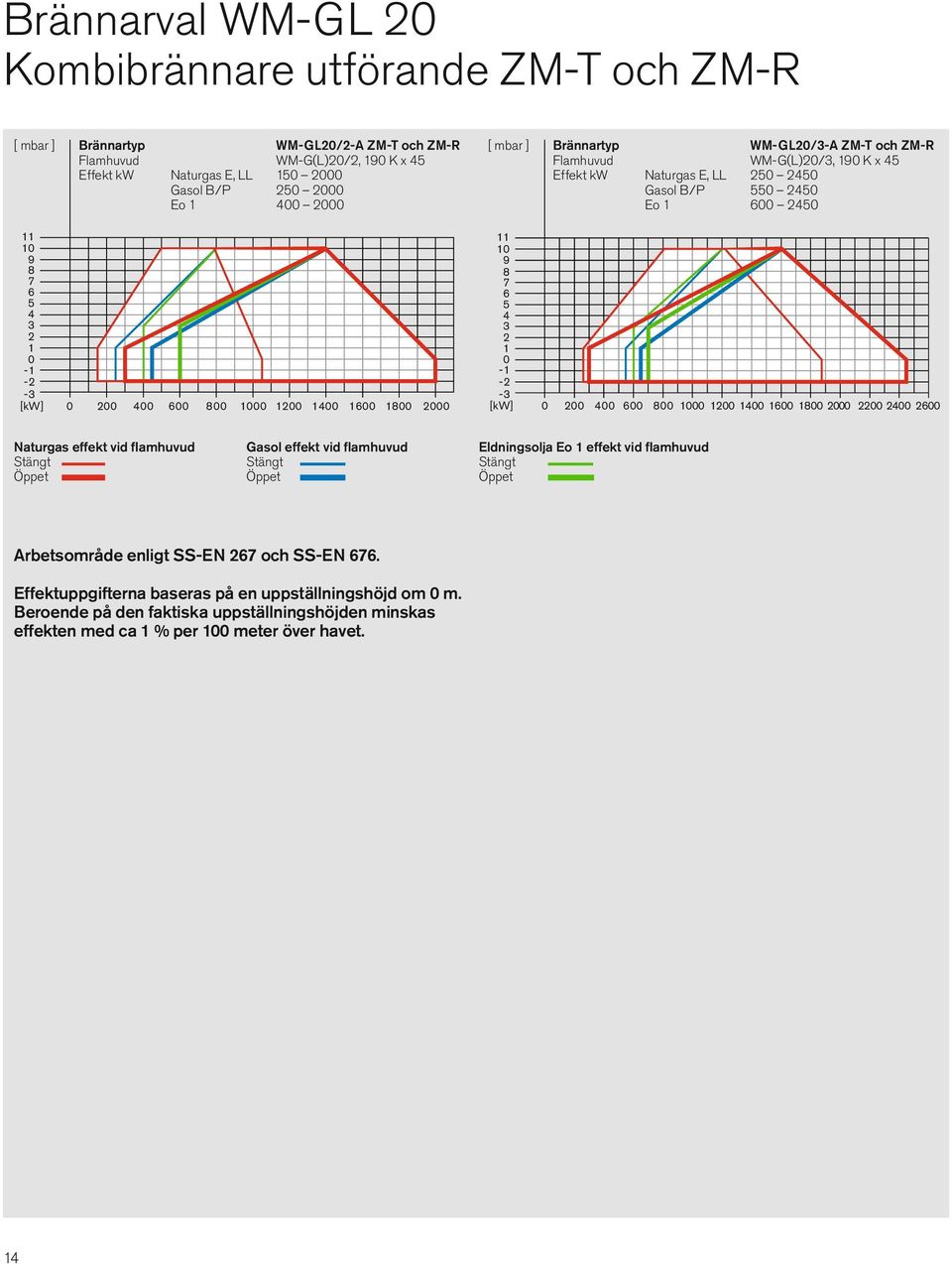

14 Brännarval WM-GL 20 Kombibrännare utförande ZM-T och ZM-R [ mbar ] Brenner-Typ Brännartyp WM-GL 20/2-A WM-GL20/2-A ZM-T und ZM-R ZM-T och ZM-R Flammkopf-Typ Flamhuvud WMGL 20/2-1a, WM-G(L)20/2, 190 K x K x 45 Leistung Effekt kw kw Naturgas Erdgas E, LL E, LL Gasol Flüssiggas B/P B/P Eo 1 Heizöl EL [ mbar ] Brenner-Typ Brännartyp WM-GL 20/3-A WM-GL20/3-A ZM-T und ZM-R ZM-T och ZM-R Flammkopf-Typ Flamhuvud WMGL 20/3-1a, WM-G(L)20/3, 190 K x K x 45 Leistung Effekt kw kw Naturgas Erdgas E, LL E, LL Gasol Flüssiggas B/P B/P Eo 1 Heizöl EL [kw] [kw] N-Gas Naturgas Leistung effekt vid bei flamhuvud Flammkopf F-Gas Gasol effekt Leistung vid bei flamhuvud Flammkopf Heizöl Eldningsolja EL Leistung Eo 1 effekt bei Flammkopf vid flamhuvud Zu Stängt Zu Stängt Zu Stängt Auf Öppet Auf Öppet Auf Öppet Die Arbetsområde Arbeitsfelder enligt sind SS-EN geprüft 267 nach och EN SS-EN 267 und 676. EN 676. Die Effektuppgifterna Leistungsangaben baseras sind på bezogen en uppställningshöjd auf 0 m Aufstellungshöhe. Beroende på Je den nach faktiska Aufstellungshöhe uppställningshöjden ist eine Leistungs- minsk as om 0 m. effekten reduzierung med von ca 1 ca. % 1% per pro meter m über över NN havet. zu berücksichtigen. 14

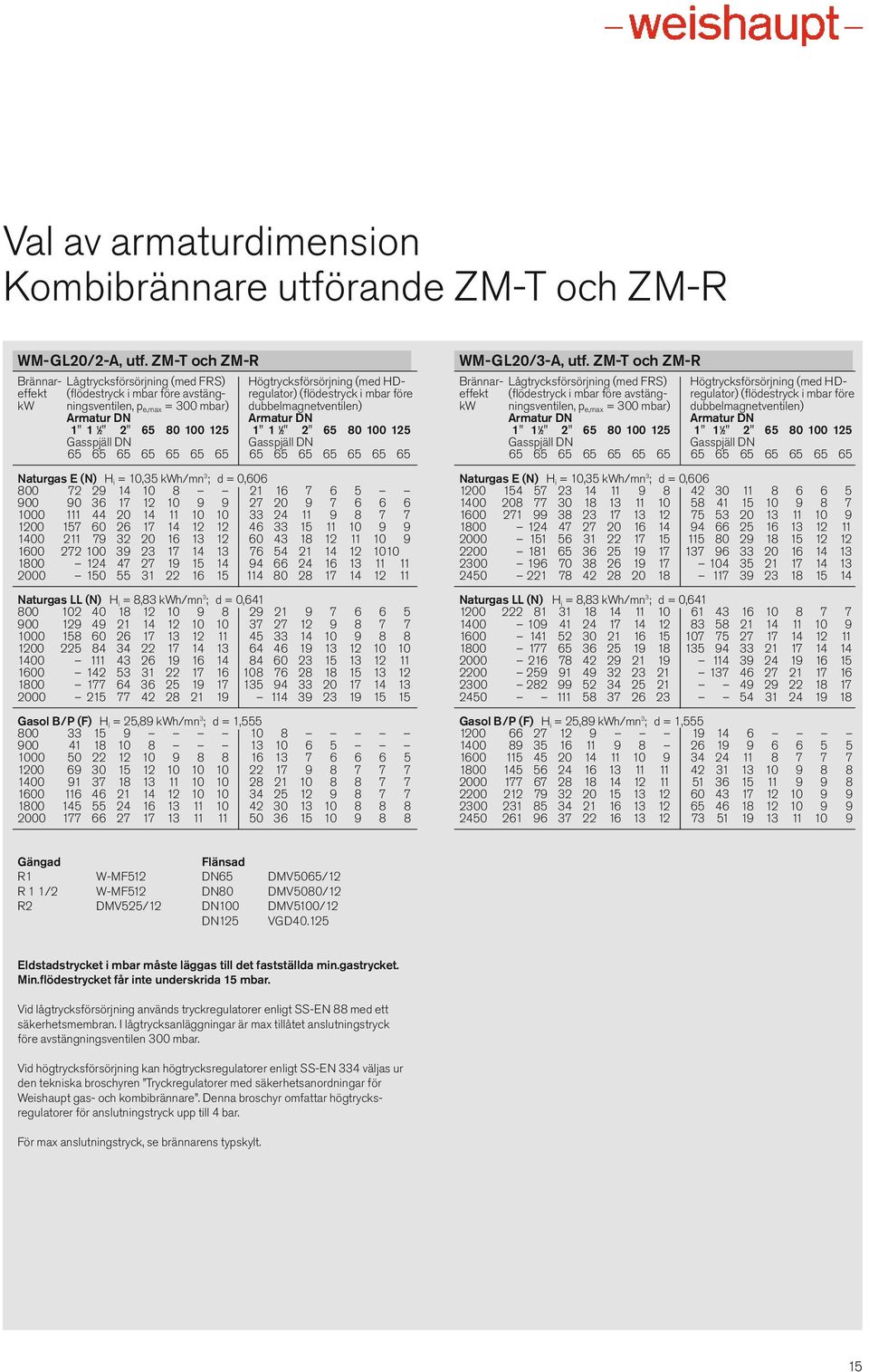

15 Val av armaturdimension Kombibrännare utförande ZM-T och ZM-R WM-GL20/2-A, utf. ZM-T och ZM-R Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (flödestryck i mbar före avstäng- regulator) (flödestryck i mbar före kw ningsventilen, p e,max = 300 mbar) dubbelmagnetventilen) Armatur DN Armatur DN 1" 1 1 2" 2" " 1 1 2" 2" Gasspjäll DN Gasspjäll DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol B/P (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-GL20/3-A, utf. ZM-T och ZM-R Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (flödestryck i mbar före avstäng- regulator) (flödestryck i mbar före kw ningsventilen, p e,max = 300 mbar) dubbelmagnetventilen) Armatur DN Armatur DN 1" 1 1 2" 2" " 1 1 2" 2" Gasspjäll DN Gasspjäll DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol B/P (F) H i = 25,89 kwh/mn 3 ; d = 1, Gängad Flänsad R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD Eldstadstrycket i mbar måste läggas till det fastställda min.gastrycket. Min.flödestrycket får inte underskrida 15 mbar. Vid lågtrycksförsörjning används tryckregulatorer enligt SS-EN 88 med ett säkerhetsmembran. I lågtrycksanläggningar är max tillåtet anslutningstryck före avstängningsventilen 300 mbar. Vid högtrycksförsörjning kan högtrycksregulatorer enligt SS-EN 334 väljas ur den tekniska broschyren Tryckregulatorer med säkerhetsanordningar för Weishaupt gas- och kombibrännare. Denna broschyr omfattar högtrycks - regulatorer för anslutningstryck upp till 4 bar. För max anslutningstryck, se brännarens typskylt. 15

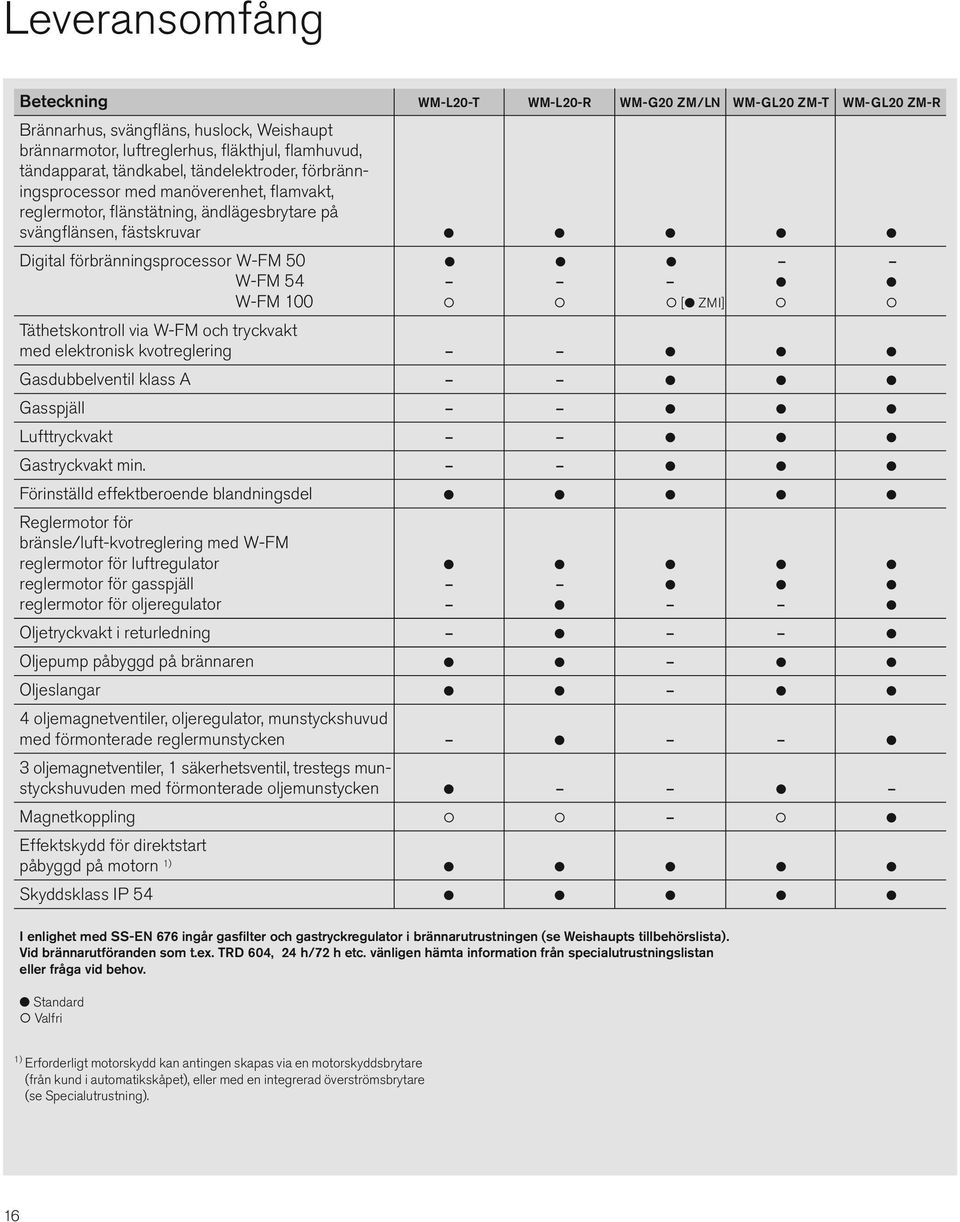

16 Leveransomfång Beteckning WM-L20-T WM-L20-R WM-G20 ZM/LN WM-GL20 ZM-T WM-GL20 ZM-R Brännarhus, svängfläns, huslock, Weishaupt brännarmotor, luftreglerhus, fläkthjul, flamhuvud, tändapparat, tändkabel, tändelektroder, förbränningsprocessor med manöverenhet, flamvakt, reglermotor, flänstätning, ändlägesbrytare på svängflänsen, fästskruvar l l l l l Digital förbränningsprocessor W-FM 50 l l l W-FM 54 l l W-FM 100 [l ZMI] Täthetskontroll via W-FM och tryckvakt med elektronisk kvotreglering l l l Gasdubbelventil klass A l l l Gasspjäll l l l Lufttryckvakt l l l Gastryckvakt min. l l l Förinställd effektberoende blandningsdel l l l l l Reglermotor för bränsle/luft-kvotreglering med W-FM reglermotor för luftregulator l l l l l reglermotor för gasspjäll l l l reglermotor för oljeregulator l l Oljetryckvakt i returledning l l Oljepump påbyggd på brännaren l l l l Oljeslangar l l l l 4 oljemagnetventiler, oljeregulator, munstyckshuvud med förmonterade reglermunstycken l l 3 oljemagnetventiler, 1 säkerhetsventil, trestegs munstyckshuvuden med förmonterade oljemunstycken l l Magnetkoppling l Effektskydd för direktstart påbyggd på motorn 1) l l l l l Skyddsklass IP 54 l l l l l I enlighet med SS-EN 676 ingår gasfilter och gastryckregulator i brännarutrustningen (se Weishaupts tillbehörslista). Vid brännarutföranden som t.ex. TRD 604, 24 h/72 h etc. vänligen hämta information från specialutrustningslistan eller fråga vid behov. l Standard Valfri 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). 16

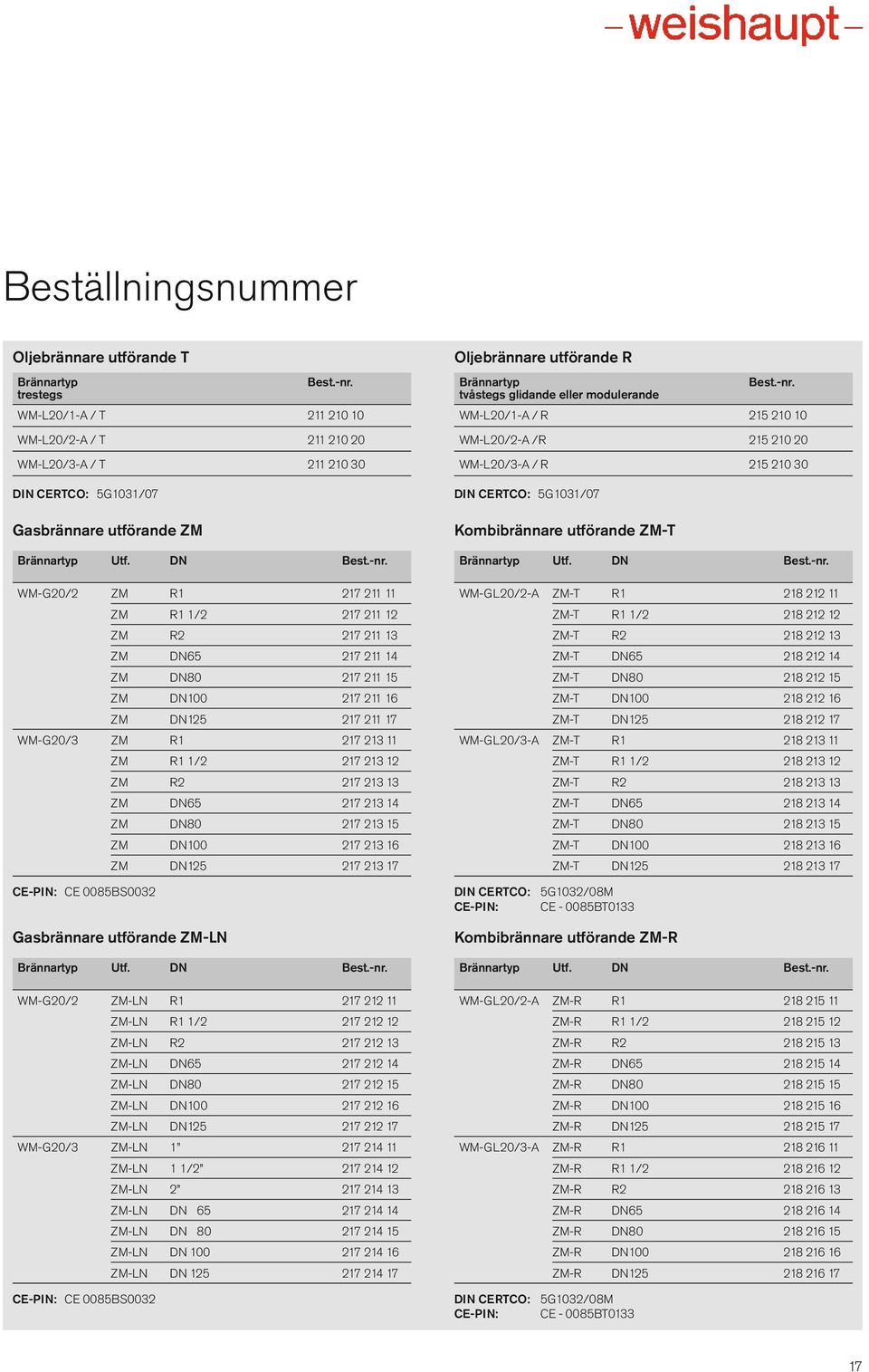

17 Beställningsnummer Oljebrännare utförande T Brännartyp Best.-nr. trestegs WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T DIN CERTCO: 5G1031/07 Gasbrännare utförande ZM Brännartyp Utf. DN Best.-nr. WM-G20/2 ZM R ZM R1 1/ ZM R ZM DN ZM DN ZM DN ZM DN WM-G20/3 ZM R ZM R1 1/ ZM R ZM DN ZM DN ZM DN ZM DN CE-PIN: CE 0085BS0032 Gasbrännare utförande ZM-LN Brännartyp Utf. DN Best.-nr. WM-G20/2 ZM-LN R ZM-LN R1 1/ ZM-LN R ZM-LN DN ZM-LN DN ZM-LN DN ZM-LN DN WM-G20/3 ZM-LN ZM-LN 1 1/ ZM-LN ZM-LN DN ZM-LN DN ZM-LN DN ZM-LN DN CE-PIN: CE 0085BS0032 Oljebrännare utförande R Brännartyp tvåstegs glidande eller modulerande Kombibrännare utförande ZM-T Brännartyp Utf. DN Best.-nr. WM-GL20/2-A ZM-T R ZM-T R1 1/ ZM-T R ZM-T DN ZM-T DN ZM-T DN ZM-T DN WM-GL20/3-A ZM-T R DIN CERTCO: 5G1032/08M CE-PIN: CE BT0133 ZM-T R1 1/ ZM-T R ZM-T DN ZM-T DN ZM-T DN ZM-T DN Kombibrännare utförande ZM-R Brännartyp Utf. DN Best.-nr. WM-GL20/2-A ZM-R R ZM-R R1 1/ ZM-R R ZM-R DN ZM-R DN ZM-R DN ZM-R DN WM-GL20/3-A ZM-R R DIN CERTCO: 5G1032/08M CE-PIN: CE BT0133 Best.-nr. WM-L20/1-A / R WM-L20/2-A /R WM-L20/3-A / R DIN CERTCO: 5G1031/07 ZM-R R1 1/ ZM-R R ZM-R DN ZM-R DN ZM-R DN ZM-R DN

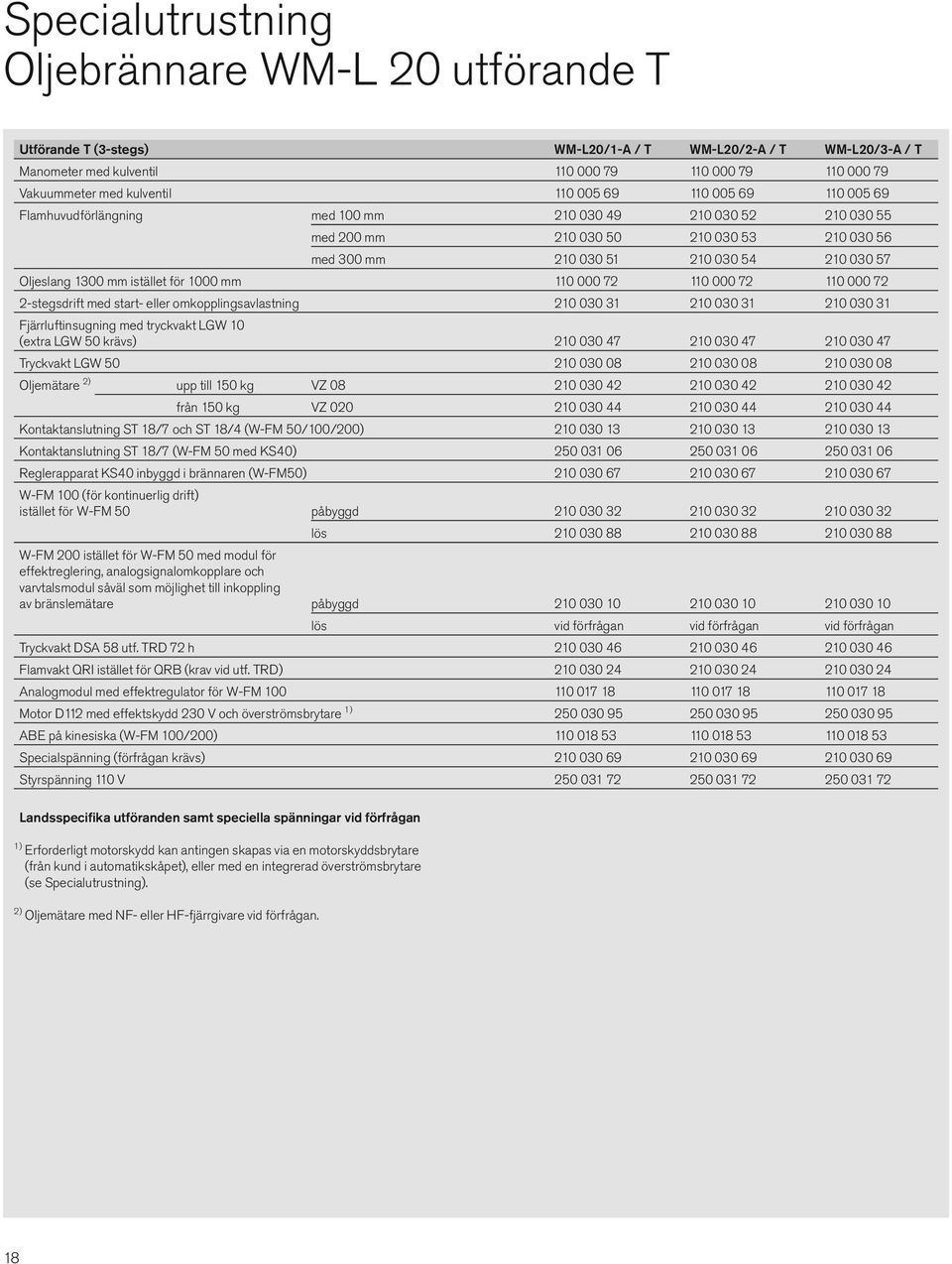

18 Specialutrustning Oljebrännare WM-L 20 utförande T Utförande T (3-stegs) WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T Manometer med kulventil Vakuummeter med kulventil Flamhuvudförlängning med 100 mm med 200 mm med 300 mm Oljeslang 1300 mm istället för 1000 mm stegsdrift med start- eller omkopplingsavlastning Fjärrluftinsugning med tryckvakt LGW 10 (extra LGW 50 krävs) Tryckvakt LGW Oljemätare 2) upp till 150 kg VZ från 150 kg VZ Kontaktanslutning ST 18/7 och ST 18/4 (W-FM 50/100/200) Kontaktanslutning ST 18/7 (W-FM 50 med KS40) Reglerapparat KS40 inbyggd i brännaren (W-FM50) W-FM 100 (för kontinuerlig drift) istället för W-FM 50 påbyggd lös W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomkopplare och varvtalsmodul såväl som möjlighet till inkoppling av bränslemätare påbyggd lös vid förfrågan vid förfrågan vid förfrågan Tryckvakt DSA 58 utf. TRD 72 h Flamvakt QRI istället för QRB (krav vid utf. TRD) Analogmodul med effektregulator för W-FM Motor D112 med effektskydd 230 V och överströmsbrytare 1) ABE på kinesiska (W-FM 100/200) Specialspänning (förfrågan krävs) Styrspänning 110 V Landsspecifika utföranden samt speciella spänningar vid förfrågan 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). 2) Oljemätare med NF- eller HF-fjärrgivare vid förfrågan. 18

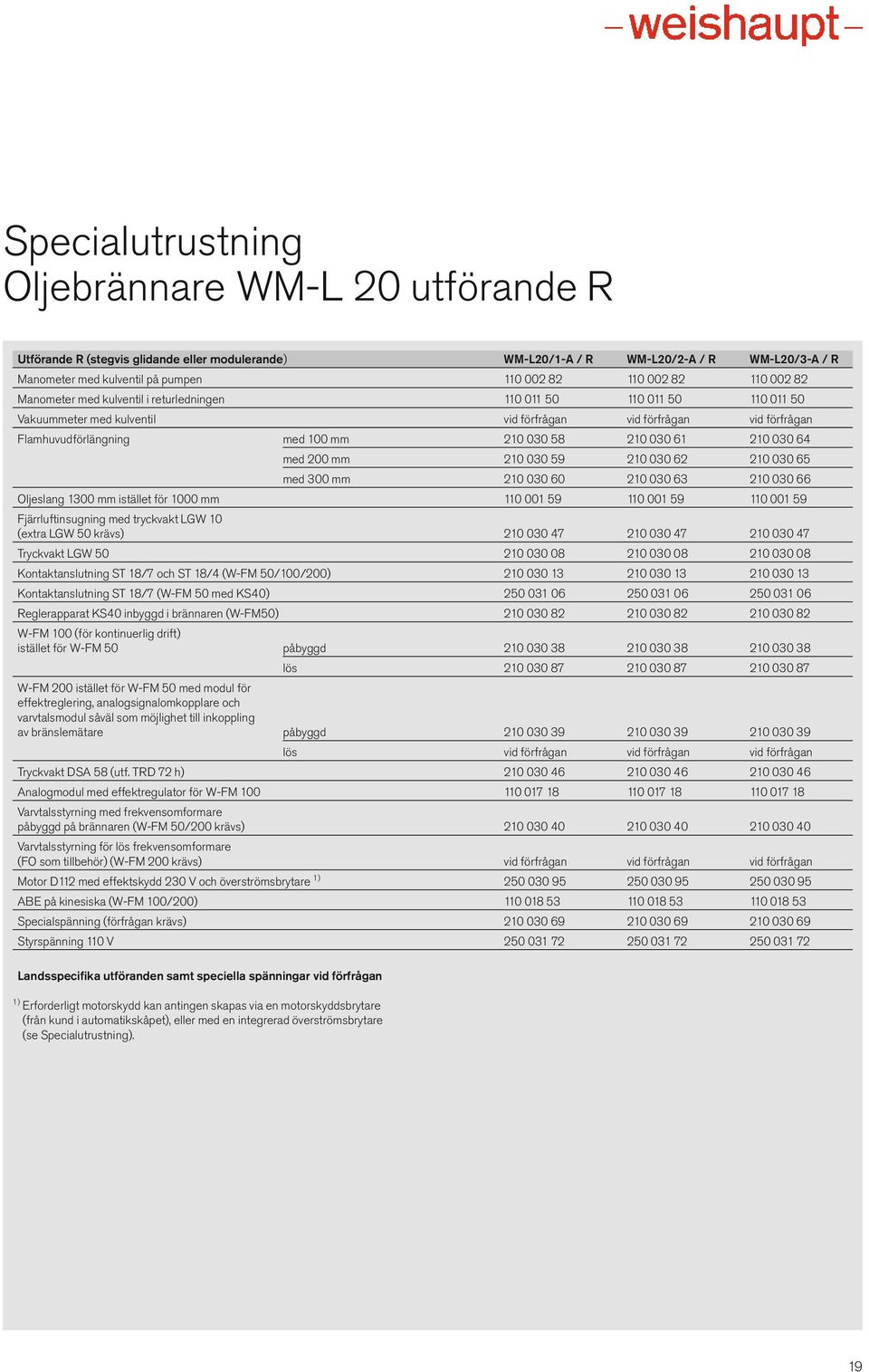

19 Specialutrustning Oljebrännare WM-L 20 utförande R Utförande R (stegvis glidande eller modulerande) WM-L20/1-A / R WM-L20/2-A / R WM-L20/3-A / R Manometer med kulventil på pumpen Manometer med kulventil i returledningen Vakuummeter med kulventil vid förfrågan vid förfrågan vid förfrågan Flamhuvudförlängning med 100 mm med 200 mm med 300 mm Oljeslang 1300 mm istället för 1000 mm Fjärrluftinsugning med tryckvakt LGW 10 (extra LGW 50 krävs) Tryckvakt LGW Kontaktanslutning ST 18/7 och ST 18/4 (W-FM 50/100/200) Kontaktanslutning ST 18/7 (W-FM 50 med KS40) Reglerapparat KS40 inbyggd i brännaren (W-FM50) W-FM 100 (för kontinuerlig drift) istället för W-FM 50 påbyggd lös W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomkopplare och varvtalsmodul såväl som möjlighet till inkoppling av bränslemätare påbyggd lös vid förfrågan vid förfrågan vid förfrågan Tryckvakt DSA 58 (utf. TRD 72 h) Analogmodul med effektregulator för W-FM Varvtalsstyrning med frekvensomformare påbyggd på brännaren (W-FM 50/200 krävs) Varvtalsstyrning för lös frekvensomformare (FO som tillbehör) (W-FM 200 krävs) vid förfrågan vid förfrågan vid förfrågan Motor D112 med effektskydd 230 V och överströmsbrytare 1) ABE på kinesiska (W-FM 100/200) Specialspänning (förfrågan krävs) Styrspänning 110 V Landsspecifika utföranden samt speciella spänningar vid förfrågan 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). 19

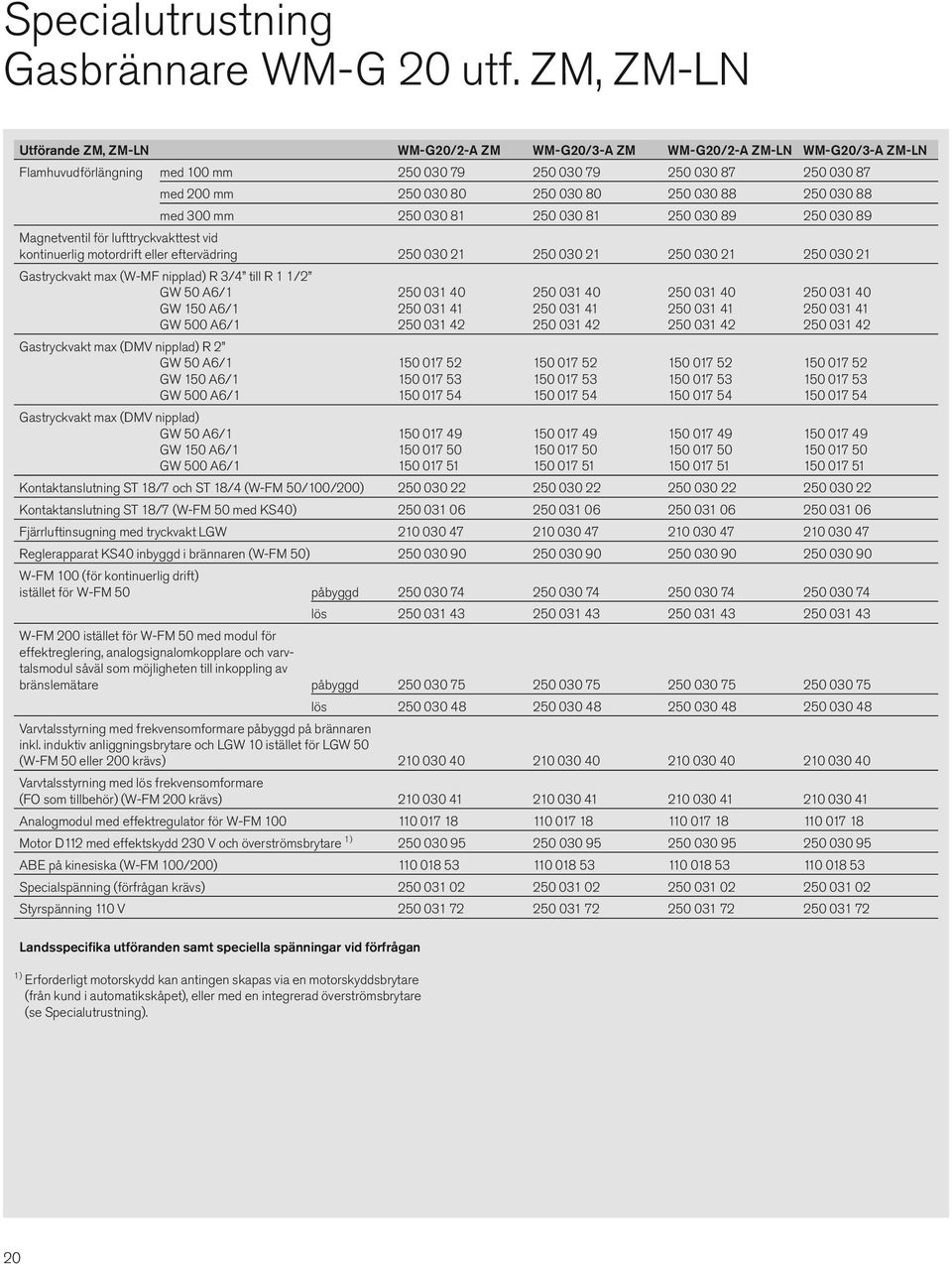

20 Specialutrustning Gasbrännare WM-G 20 utf. ZM, ZM-LN Utförande ZM, ZM-LN WM-G20/2-A ZM WM-G20/3-A ZM WM-G20/2-A ZM-LN WM-G20/3-A ZM-LN Flamhuvudförlängning med 100 mm med 200 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Gastryckvakt max (W-MF nipplad) R 3/4 till R 1 1/2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Gastryckvakt max (DMV nipplad) R 2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Gastryckvakt max (DMV nipplad) GW 50 A6/ GW 150 A6/ GW 500 A6/ Kontaktanslutning ST 18/7 och ST 18/4 (W-FM 50/100/200) Kontaktanslutning ST 18/7 (W-FM 50 med KS40) Fjärrluftinsugning med tryckvakt LGW Reglerapparat KS40 inbyggd i brännaren (W-FM 50) W-FM 100 (för kontinuerlig drift) istället för W-FM 50 påbyggd lös W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomkopplare och varvtalsmodul såväl som möjligheten till inkoppling av bränslemätare påbyggd lös Varvtalsstyrning med frekvensomformare påbyggd på brännaren inkl. induktiv anliggningsbrytare och LGW 10 istället för LGW 50 (W-FM 50 eller 200 krävs) Varvtalsstyrning med lös frekvensomformare (FO som tillbehör) (W-FM 200 krävs) Analogmodul med effektregulator för W-FM Motor D112 med effektskydd 230 V och överströmsbrytare 1) ABE på kinesiska (W-FM 100/200) Specialspänning (förfrågan krävs) Styrspänning 110 V Landsspecifika utföranden samt speciella spänningar vid förfrågan 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). 20

21 Specialutrustning Kombibrännare WM-GL 20 utf. ZM-T Utförande ZM-T WM-GL20/2-A WM-GL20/3-A Flamhuvudförlängning med 100 mm med 200 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Gastryckvakt max (W-MF nipplad) R 3/4 till R 1 1/2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Gastryckvakt max (DMV nipplad) R 2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Gastryckvakt max (DMV nipplad) GW 50 A6/ GW 150 A6/ GW 500 A6/ Kontaktanslutning ST 18/7 och ST 18/4 (W-FM 54) Kontaktanslutning ST 18/7 (W-FM 100/200) Kontaktanslutning ST 18/7 (W-FM 100/200) Elektromagnetkoppling Fjärrluftinsugning med tryckvakt LGW Oljemätare 3) upp till 150 kg VZ från 150 kg VZ Min.tryckvakt DSA 58 i framledning (utf. TRD 72h i kombination med W-FM 100/200) Analogmodul med effektregulator för W-FM 100 ingår ingår W-FM 100 (för kontinuerlig drift) istället för W-FM 54 med modul för effektreglering och analogsignalomkoppling påbyggd lös W-FM 200 istället för W-FM 54 med modul för effektreglering, analogsignalomkoppling och varvtalsmodul såväl som möjlighet till inkoppling av bränslemätare påbyggd lös Oljeslang 1300 mm istället för 1000 mm Motor D112 med effektskydd 230 V och överströmsbrytare 1) Varvtalsstyrning med frekvensomformare påbyggd på brännaren 2) (W-FM 54 eller 200 krävs) Varvtalsstyrning för lös frekvensomformare (FO som tillbehör) 2) (W-FM 200 krävs) vid förfrågan vid förfrågan ABE (lös) på kinesiska (W-FM 100/200) Specialspänning (förfrågan krävs) Styrspänning 110 V (W-FM 50/100/200) (W-FM 54) vid förfrågan vid förfrågan Landsspecifika utföranden samt speciella spänningar vid förfrågan 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåp), eller med en integrerad överströmsbrytare (se Specialutrustning). 2) FO-drift utf. ZM-T: Det rekommenderas att den stegvisa oljedelen generellt körs med ett varvtal på 100 %. 3) Oljemätare med NF- eller HF-fjärrgivare vid förfrågan. 21

22 Specialutrustning Kombibrännare WM-GL 20 utf. ZM-R Utöfrande ZM-R WM-GL20/2-A WM-GL20/3-A Flamhuvudförlängning med 100 mm med 200 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Gastryckvakt max (W-MF nipplad) R 3/4 till R 1 1/2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Gastryckvakt max (DMV nipplad) R 2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Gastryckvakt max (DMV flänsad) GW 50 A6/ GW 150 A6/ GW 500 A6/ Kontaktanslutning ST 18/7 och ST 18/4 (W-FM 54/100/200) Elektromagnetkoppling Fjärrluftinsugning med tryckvakt LGW Min.tryckvakt DSA 58 i framledning (utf. TRD 72h i kombination med W-FM 100/200) Analogmodul med effektregulator för W-FM W-FM 100 (för kontinuerlig drift) istället för W-FM 54 påbyggd lös W-FM 200 istället för W-FM 54 med modul för effektreglering, analogsignalomkopplare och varvtalsmodul såväl som möjlighet till inkoppling av bränslemätare påbyggd lös Oljeslang 1300 mm istället för 1000 mm Motor D112 med effektskydd 230 V och överströmsbrytare 1) Varvtalsstyrning med frekvensomformare påbyggd på brännaren 2) (W-FM 54 eller 200 krävs) Varvtalsstyrning för lös frekvensomformare (FO som tillbehör) 2) (W-FM 200 krävs) vid förfrågan vid förfrågan ABE (lös) på kinesiska (W-FM 100/200) Specialspänning (förfrågan krävs) Styrspänning 110 V (W-FM 50/100/200) (W-FM 54) vid förfrågan vid förfrågan Landsspecifika utföranden samt speciella spänningar vid förfrågan. 1) ) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). 2) Drift med frekvensomformare (FO) utf. ZM-R: Gränsvillkor för reglerad oljedel Frekvens: min. 35 Hz Reglerområde: max. 1:3 22

23 Tekniska data Oljebrännare Oljebrännare WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T Brännarmotor 1) Typ Weishaupt WM-D 112/110-2/3K0 WM-D 112/110-2/3K5 WM-D 112/140-2/4K5 Nominell effekt kw 3 3,5 4,5 Nominell ström A 6,0 6,6 9,5 Motorskyddsbrytare 2) Typ (t. ex.) MS132-6,3 MS MS eller motorsäkring 2) (med överströmsbrytare) A minimal 20 AT (extern) 20 AT (extern) 25 AT (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 50 W-FM 50 W-FM 50 Flamövervakning Typ QRB QRB QRB Reglermotor luft/olja Typ STE 50 STE 50 STE 50 Påbyggd pump Typ J6 J6 J7 max. matarmängd l/h NO x -klass enligt SS-EN Oljeslang DN/längd 13/ / /1000 Vikt kg ca 80 ca 80 ca 80 Oljebrännare WM-L20/1-A / R WM-L20/2-A / R WM-L20/3-A / R Brännarmotor 1) Typ Weishaupt WM-D 112/110-2/3K0 WM-D 112/110-2/3K5 WM-D 112/140-2/4K5 Nominell effekt kw 3 3,5 4,5 Nominell ström A 6,0 6,6 9,5 Motorskyddsbrytare 2) Typ (t. ex.) MS132-6,3 MS MS Motorsäkring 2) (med överströmsbrytare) A minimal 20 AT (extern) 20 AT (extern) 25 AT (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 50 W-FM 50 W-FM 50 Flamövervakning Typ QRB QRB QRB Reglermotor luft/olja Typ STE 50 STE 50 STE 50 Påbyggd pump Typ TA2 TA2 TA3 max. matarmängd l/h NO x -klass enligt SS-EN Oljeslang DN/längd 20/ / /1000 Vikt kg ca 80 ca 80 ca 80 1) Elektromotorerna uppfyller effektivitetsnivå IE2 enligt förordningen (EG) nr 640/ ) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). Spänningar och frekvenser: Som standard är brännarna framtagna för trefas-växelström (D) 400V, 3~, 50 Hz. Andra spänningar och frekvenser kan erhållas vid förfrågan. Standardutförande brännarmotor: Isoleringsklass F, skyddsklass IP

24 Tekniska data Gas- och kombibrännare Gasbrännare WM-G20/2-A ZM WM-G20/3-A ZM Brännarmotor 1) Typ Weishaupt WM-D 112/110-2/3K0 WM-D 112/110-2/3K5 Nominell effekt kw 3,0 3,5 Nominell ström A 6,0 6,6 Motorskyddsbrytare 2) Typ (t. ex.) MS132-6,3 MS eller motorsäkring 2) (med överströmsbrytare) A minimal 20 AT (extern) 20 AT (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 50 W-FM 50 Reglermotor luft/gas Typ STE 50 STE 50 Flamövervakning Typ ION ION NO x -klass enligt SS-EN 676 ZM/ZM-LN 2/3 2/3 Vikt (utan gasarmatur) kg ca 85 ca 85 Kombibrännare utförande ZM-T WM-GL20/2-A WM-GL20/3-A Brännarmotor 1) Typ Weishaupt WM-D 112/110-2/3K5 WM-D 112/140-2/4K5 Nominell effekt kw 3,5 4,5 Nominell ström A 6,6 9,5 Motorskyddsbrytare 2) Typ (t. ex.) MS MS eller motorsäkring 2) (med överströmsbrytare) A minimal 20 AT (extern) 25 AT (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 54 W-FM 54 Reglermotor luft/gas Typ STE 50 STE 50 NO x -klass enligt SS-EN 267/SS-EN 676 2/2 2/2 Vikt (utan gasarmatur) kg ca 101 ca 101 Påbyggd pump Typ J6 J7 max. matarmängd l/h Oljeslang DN/längd 13/ /1000 Kombibrännare utförande ZM-R WM-GL20/2-A WM-GL20/3-A Brännarmotor 1) Typ Weishaupt WM-D 112/110-2/3K5 WM-D 112/140-2/4K5 Nominell effekt kw 3,5 4,5 Nominell ström A 6,6 9,5 Motorskyddsbrytare 2) Typ (t. ex.) MS MS eller motorsäkring 2) (med överströmsbrytare) A minimal 20 AT (extern) 25 AT (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 54 W-FM 54 Reglermotor luft/gas/olja Typ STE 50 STE 50 NO x -klass enligt SS-EN 267/SS-EN 676 2/2 2/2 Vikt (utan gasarmatur) kg ca 105 ca 105 Påbyggd pump Typ TA2 TA3 max. matarmängd l/h Oljeslang DN/längd 20/ /1000 1) Elektromotorerna uppfyller effektivitetsnivå IE2 enligt förordningen (EG) nr 640/ ) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se Specialutrustning). Spänningar och frekvenser: Som standard är brännarna framtagna för trefas-växelström (D) 400V, 3~, 50 Hz. Andra spänningar och frekvenser kan erhållas vid förfrågan. Standardutförande brännarmotor: Isoleringsklass F, skyddsklass IP

25 Principschema Principschema gas W-FM 50/100/200 W-FM 54 Principschema olja Utförande (ZM-)T P P P a a Kulventil 1) 2 Gasfilter 1) 3 Tryckreglerapparat (LT) eller (HT) 1) 4 Gastryckvakt, min. 4a Gastryckvakt, max. (vid TRD) 1) 5 Dubbelmagnetventil (DMV) 6 Gasspjäll 7 Manometer med tryckkran 1) 8 Gastryckvakt (TK) 9 Brännare P 1 Kulventil 1) 2 Gasfilter 1) 3 Tryckreglerapparat (LT) eller (HT) 1) 4a Gastryckvakt, max. (vid TRD) 1) 5 Dubbelmagnetventil (DMV) 6 Gasspjäll 7 Manometer med tryckknapp 1) 8 Gastryckvakt min/tk 9 Brännare P P 1 Säkerhetsmagnetventil 2 Magnetventil steg 1 3 Magnetventil steg 2 4 Magnetventil steg 3 5 Oljepump påbyggd på brännaren 6 Munstyckshuvud med 3 finfördelningsmunstycken 7 Tryckvakt i framledningen (valfri) Utförande (ZM-)R 6 9 P 1 2 1) Ingår ej i brännarpriset Placering av armatur För pannor med utsvängbar lucka måste armaturen monteras på motsatt sida om luckans fäste. Kompensator För att kunna garantera ett spänningsfritt montage av gasarmaturen, rekommenderas en inbyggnad av en kompensator. Delningsställen i gasledningarna För utsvängning av värmepannans lucka måste det planeras för delnings - ställen i gasledningarna. Huvud gas - led ningen separeras lämpligen vid kom pens atorn. Stöd för armaturgruppen Stöd för armaturgruppen måste göras fackmässigt korrekt och i enlighet med lokala förhållanden. För olika stöd av gasarmaturen, se Weishaupts till - behörslista. Gasmätare En gasmätare för mätning av gasförbrukningen måste vara installerad före driftsättningen. Termisk avstängningsanordning (TAE) - valfri beroende på föreskrift Vid gängad armatur finns den integrerad i kulventilen. Vid flänsad armatur sitter den som en separat komponent före kulventilen med HTB-tätningar. P M 5 1 Magnetventil strömlöst stängd 1:a avstängningsventil i framledningen 2 Magnetventil strömlöst stängd 2:a avstängningsventil i framledningen 3 Magnetventil strömlöst stängd 1:a avstängningsventil i returledningen 4 Magnetventil strömlöst stängd 2:a avstängningsventil i returledningen 5 Munstyckshuvud med reglermunstycke 6 Oljepump påbyggd på brännaren 7 Oljeregulator 8 Tryckvakt i returledningen 9 Tryckvakt i framledningen (valfri) 25
