Installations- och skötselanvisning B 40A

Storlek: px
Starta visningen från sidan:

Download "Installations- och skötselanvisning B 40A"

Transkript

1 Installations- och skötselanvisning B 40A

2

3 BESKRIVNING KOMPONENTER 1. Bromsskiva 2. Munstycke 3. Tändelektrod 4. Insats 5. Tändkabel 6. Tändtransformator 7. Fotomotstånd 8. Reläbox 9. Återställningsknapp 10. Inspektionslock 11. Fläkthjul 12. Motor 13. Insatsreglering 14. Brännarrör 15. Luftinställning 16. Luftspjäll 17. Magnetventil 18. Luftintag 19. Pump

4 TEKNISKA DATA Typbeteckning B 40A DIMENSIONER ø126 ø B 420 Brännarrör Brännarrörslängd Mått B N Standard N Långt utförande KAPACITETSOMRÅDE OCH MUNSTYCKSREKOMMENDATION Rekommenderat Rekommenderat Brännarrör Oljemängd Munstycke Pumptryck kg/h kw Mcal/h Vinkel Typ Bar N 9,0-29, S, B, R, PLP Använt undre värmevärde 11,86 kwh/kg för eldningsolja 1. REKOMMENDERAT MUNSTYCKE På grund av de olika panntyper med varierande eldstadsgeometri och eldstadsbelastning som förekommer är det inte möjligt att binda sig för en viss spridningsvinkel eller ett visst spridningsmönster. Det är att märka att spridningsvinkel och spridningsmönster ändrar sig med pumptrycket. ELEKTROD INSTÄLLNING 2,5-3,5 1,0-2,0 7,0-9,

5 TEKNISKA DATA FLÄNSMÅTT ø

6 GENERELLA INSTRUKTIONER ALLMÄNNA REGLER Installation av en oljebrännare skall ske enligt gällande lokala föreskrifter. Installatören av brännaren måste därför vara medveten om regler gällande olja och förbränning. Endast olja lämplig för brännaren skall användas och då i kombination med lämpligt oljefilter monterat före brännarens oljepump. Om brännaren ersätter existerande brännare tillse att oljefilter byts eller rengörs. Installation får endast göras av kunnig personal. INJUSTERING AV BRÄNNARE Brännaren är inställd från fabrik på ett medelvärde som sedan skall justeras för respektive panna. För att ställa in förbränningsdonet, börja med att öka luftmängden och insatsinställningen något. När brännaren startar brinner den med luftöverskott och sottal noll. Minska insatsinställningen tills sot uppstår, och öka sedan så att sotet försvinner igen. Därefter minskas luftmängden tills sot uppstår och ökas på nytt för att uppnå sotfri förbränning. Genom detta förfarande uppnås optimal inställning. Vid större munstycke måste förinställningen ökas på både luftmängd och insatsinställning. Då förekomst eller risk för en tjutande ton finns kan denna avhjälpas eller minskas enligt följande förfarande. Öka insatsinställningen något. CO 2 -halten kommer då att minska varför luftmängden också minskas något. KONDENS I SKORSTENEN En modern brännare arbetar med mindre luftöverskott och ofta också med mindre munstycke än äldre typer. Detta höjer verkningsgraden men ökar risken för kondens i skorstenen. Risken ökar om arean på skorstenskanalen är för stor. Rökgasernas temperatur bör ligga över 60 C mätt 0,5 m från skorstens-toppen. Åtgärder för att höja temperaturen: Isolera skorstenen i kallt vindsutrymme. Installera insatsrör. Installera Dragex eller motsvarande (som torkar upp vid stillestånd och ventilerar skorstenen). Öka oljemängden. Höj rökgastemperaturen genom att ta bort ev. turbulatorer i pannan. PUMPREGLERING Se separat beskrivning av pumpen. UNDERHÅLL Pannan/brännaren skall kontrolleras regelbundet för ev. fel eller läckage. INSTÄLLNING AV BRÄNNAREN För att erhålla korrekt inställning skall rökgasanalys och temperaturmätning utföras. Risk föreligger annars för sotbildning, dålig verkningsgrad eller kondensutfällning i skorsten. B LUFTREGLERING 0-10 Lossa låsskruven B och för vredet utmed skalan till önskat läge och lås åter fast skruven. Kontrollera luftinställningen med rökgasanalys. OLJEFÖRSÖRJNING Oljeledningen skall vara dimensionerad enligt pumpfabrikantens anvisningar. I sugledningen till brännaren monteras ett filter, som förhindrar eventuella partiklar i oljan att nå fram till brännaren. Om fler brännare finns i anläggningen skall var och en ha sin sugledning från tanken, eller också används rundpumpningssystem. Temperaturen i oljeledningen bör hållas så konstant som möjligt. Undvik speciellt att utsätta ledningen för kyla som kan orsaka driftstörningar på grund av paraffinutfällning. Oljeslang och elkabel bör monteras så att brännaren kan placeras på golvet vid kontroll av förbränningsdonet. INSATSREGLERING Lossa låsskruven B och justera insatsen till önskat läge samt lås åter skruv B. B

7 HANDHAVANDE AV OLJEBRÄNNARE Varning: Innan någon form av service görs, bryt strömmen vid huvudbrytaren och stäng av oljan. SERVICE AV BRÄNNARHUVUDET Fäll upp täcklocket och koppla bort förbindelseröret genom att lossa skruven A. A 1. Lossa eller sväng ut brännaren från pannan. 2. Lossa 2 stoppskruvar och dra ut brännarröret

8 ELUTRUSTNING ELDNINGSAUTOMAT: LOA21.173A27/LOA24.173A27/BHO61.A/B/LOA24.171B27 FUNKTION 1. Manöverbrytare TILL, dubbeltermostat TILL Brännarmotor startar, tändgnista bildas och förvädring pågår tills förvädringstiden är slut och magnetventilen öppnar (2). KOPPLINGSSCHEMA (1)(2) 2. Magnetventil öppnar Oljedimma bildas och antänds. Fotomotståndet indikerar låga. (1) Tändgnistan upphör 15 s. efter det att låga indikeras (LOA24.171B27). (2) Tändgnistan upphör 2 s. efter det att låga indikeras när tändtransformatorn är ansluten till plint nr. 7 (LOA24.173A27). 3. Säkerhetstid upphör a. Om lågan uteblir före denna tidsgräns går automaten i blockering. b. Om lågan, av någon anledning, försvinner efter denna tidsgräns gör brännaren ett nytt startförsök Driftläge Om brännardriften avbryts med huvudbrytare eller termostat, sker ny start när villkor enligt punkt 1 uppfyllts. Automaten blockerar Röd lampa i automaten lyser. Brännaren återstartas med tryck på återställningsknappen. Eftertändning (2) Om 15 s. eftertändning önskas flytta tändtransformatorns anslutning från 7 till 6 (LOA24.173A27). * KOMPONENTLISTA A1 Eldningsautomat R1 Fotomotstånd A2 Dubbeltermostat S3 Huvudströmbrytare F1 Säkring, max 10A T1 Tändtransformator H1 Larmlampa Y1 Magnetventil H2 Signallampa (Tillbehör) X1 Elkontakt, brännare M1 Brännarmotor X2 Elkontakt, panna P1 Tidräknare (Tillbehör) * Om pannan saknar färdigkopplat kontaktdon, anslut i medlevererat kontaktdon, X2 enligt kopplingsschema. I de fall dubbeltermostaten ligger i serie på inkommande fas L1,bygla mellan T1 och T2. Anläggningen nätansluts och avsäkras enligt lokala föreskrifter. TEKNISKA DATA Förtändningstid: 13 s Förventilationstid: 13 s (1) Eftertändningstid: 15 s (2) Eftertändningstid: 2 s Säkerhetstid: 10 s Återinkoppling efter utlösning min. 50 s Reaktionstid vid lågavbrott: max. 1 s Omgivningstemperatur: från - 20 till + 60 C Min ström vid låga: 65 A Max ström vid mörker, start: 5 A Kapslingsart: IP 40 (Underspänningssäker endast LOA24.173A27, LOA24.171B27) KONTROLL AV FOTOSTRÖM Fotoströmmen mäts med en likströms amperemätare (vridspoleinstrument) som kopplas i serie med fotomotståndet. YTTRE ELANSLUTNING X2 X

9 PUMPINSTRUKTION DANFOSS BFP 21 L5 TEKNISKA DATA Viskositetsområde: 1,8-12,0 mm 2 /s Tryckområde: bar Fabriksinställning: 10 bar Spolspänning: 220/240V 50/60 Hz Oljetemperatur: -10 till+70 C KOMPONENTER 1. Anslutning för munstycke G 1/8" 2. Manometeranslutning G 1/8" 3. Tryckreglering 4 mm insexnyckel 4. Patronfilter 5. Vakuummeteranslutning G 1/8" 6. Returledning G 1/4" 7. Sugledning G 1/4" 8. Returplugg SUGLEDNINGSTABELLER Sugledningstabellerna består av teoretiskt uträknade värden där rördimensionen och oljehastigheten är anpassade så att inga turbulenta strömningar uppstår. Turbulenta strömningar medför ökade tryckförluster och oljud i rörsystemet. Ett rörsystem består i regel av dragna kopparrör och 4 böjar, backventil och avstängningsventil samt ett förfilter. Summan av dessa motstånd är av sådan storlek att de kan försummas. I tabellerna förekommer inga längder över 100 m då erfarenheten visar att större längder inte behövs. Tabellerna gäller för en standard eldningsolja av normal handelskvalitet enl. gällande normer. Vid igångsättning av driften med tomt rörsystem bör oljepumpen inte köras utan olja mer än 5 min. (det förutsätter att pumpen smörjs med olja vid drift). Tabellerna ger den totala sugledningslängden i meter vid munstyckskapacitet 10,0 kg/h. Max tillåtet tryck på sug-och trycksidan 2,0 bar. URLUFTNING Urluftning är endast nödvändig vid enrörssystem. Vid tvårörssystem urluftar pumpen automatiskt genom returledningen. H Enrörssystem Höjd Ledningsdiameter H ø5 mm ø6 mm ø8 mm m m m m 4, , , , , , , , Tvårörssystem Höjd Ledningsdiameter H ø6 mm ø8 mm ø10 mm m m m m 4, , , , , , , , H Enrörssystem Höjd Ledningsdiameter H ø5 mm ø6 mm ø8 mm m m m m Vid underliggande tank rekommenderas ej enrörssystem Tvårörssystem Höjd Ledningsdiameter H ø6 mm ø8 mm ø10 mm m m m m , , , , , , , ,

10 FUNKTION DANFOSS BFP 21 L5 När pumpen startas sugs olja från sugstudsen (S) genom filtret (H) till kugghjulssatsens sugsida (C). Därefter transporteras oljan till trycksidan av kugghjulen, varvid oljan sätts under tryck. Trycket styrs och hålls konstant på inställt värde av reglerventilen (P 1 ) med membranet (D). Reglerventilen (P 1 ) fördelar den av kugghjulssatsen (C) levererade oljemängden mellan munstycksanslutning (E) och pumpens retursida (R). Hur stor oljemängd som förbrukas bestäms av det tryck som ställs in på reglerventilen (P 1 ) och av storleken på oljemunstycket i munstycksledningen. Ventilen (P 1 ) fungerar på följande sätt: - När oljan nått öppningstrycket öppnas passagen till retursidan. - Membranet och fjädern håller pumptrycket konstant på inställt värde. S R V H G A C P1 - Vid överbelastning av pumpen, dvs om man försöker ta ut mer olja än kugghjulssatsen förmår leverera under rådande förhållanden, sjunker oljetrycket under det inställda värdet, varvid ventilen stänger mot retursidan ( R ) med membranet (D) och går till startposition. NC P 1 D Detta kan avhjälpas genom: - Sänkning av pumptrycket. - Minskning av den levererade oljemängden, dvs byte till mindre munstycke. - Byte till pump med större kapacitet. E BYTE AV FILTER MONTERING/DEMONTERING RETURPLUGG Enrörsystem Tvårörsystem FÖR ATT FÅ LOSS FILTER FRÅN PROPP Filterproppen i kåpan skruvas av med en 4 mm insexnyckel och patronfiltret dras ut. Sätt eventuellt en skruvmejsel mellan filter och propp och vrid försiktigt av filtret. Filtret kasseras och ersätts med ett nytt som pressas på proppen. Patronfiltret kan monteras på nytt

11 MUNSTYCKSTABELL Pumptryck bar Gph kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h kg/h kw Mcal/h 0,40 1, , , , , , , , ,50 1, , , , , , , , ,60 2, , , , , , , , ,65 2, , , , , , , , ,75 2, , , , , , , , ,85 2, , , , , , , , ,00 3, , , , , , , , ,10 3, , , , , , , , ,20 3, , , , , , , , ,25 4, , , , , , , , ,35 4, , , , , , , , ,50 4, , , , , , , , ,65 5, , , , , , , , ,75 5, , , , , , , , ,00 6, , , , , , , , ,25 7, , , , , , , , ,50 8, , , , , , , , ,75 9, , , , , , , , ,00 9, , , , , , , , ,50 11, , , , , , , , ,00 13, , , , , , , , ,50 14, , , , , , , , ,00 16, , , , , , , , ,50 18, , , , , , , , ,00 19, , , , , , , , ,50 21, , , , , , , , ,00 23, , , , , , , , ,50 24, , , , , , , , ,00 26, , , , , , , , ,50 28, , , , , , , , ,00 29, , , , , , , , Tabellen gäller för olja med viskositet 4,4 mm 2 /s (cst) vid densitet 830 kg/m 3. BRÄNNARE MED FÖRVÄRMNING Räkna med att oljemängden minskar vid förvärmning med 5-20% beroende på - Temperaturhöjningar vid munstycket - Munstyckskonstruktion - Kapacitet (högre kapacitet mindre skillnad)

12 Kännetecken FELSÖKNING BRÄNNAREN STARTAR INTE Orsaker Åtgärder Motorn startar Brännaren förvädrar Lågan instabil Luftöverskott Lågt oljetryck Ställ in luftspjället Kontrollera oljetrycket Låga bildas Brännaren löser ut Motorn startar Brännaren förvädrar Ingen låga bildas Felaktig inställning av brännarhuvudet Fotocellen ser inte ljuset Fotocellen felaktig Felaktigt relä Ingen olja Falskt ljus Kontrollera munstycket i förhållande till brännarhuvud-dimension och elektrodposition Kontrollera att fotocellen är ren och ser ljus Kontrollera med ny fotocell Kontrollera med nytt relä (OBS! Byte av fotocell rekommenderas om reläet byts) Kontrollera oljeförsörjningen till brännaren och att det inte finns luftblåsor i pumpen Kontrollera funktionen hos magnetventilen Brännaren löser ut Ingen gnista Kontrollera att fotocellen inte ser omgivande ljus Kontrollera högspänningskablar och tändelektroder BRÄNNAREN STARTAR INTE EFTER NORMALDRIFT Brännaren startar inte Signallampan tänds inte Säkringen har gått Panntermostaten har inte återställts Överhettningsskyddet har trätt i funktion Reläet eller fotocellen defekt Kontrollera och byt säkring om nödvändigt. Sök anledningen till felet Justera termostaten Återställ överhettningsskyddet. Sök anledningen till att det trätt i funktion. Korrigera Kontrollera genom att byta ut Brännaren förvädrar Brännaren löser ut Ingen oljetillförsel För starkt drag hindrar lågan från att bildas Ingen gnista Kontrollera att tank, oljeledningar, magnetventil, pump och munstycke är i bra skick Korrigera Kontrollera transformatorn. Kontrollera elektrodinställning och porslin FÖRDRÖJD TÄNDNING, BRÄNNAREN STARTAR MED PULSATIONER Brännaren pulserar vid start med varma rökgaser För starkt drag Justera brännaren Brännaren pulserar vid start Munstycket delvis igensatt Byt munstycke Oljetrycket för lågt Kontrollera och justera Rökkanalen blockerad eller skadad Kontrollera och rätta till Fläkten slirar på axeln Kontrollera och drag åt Brännaren startar med pulsationer Pumpkopplingen lös eller sliten Fördröjd tändning Byt ut Kontrollera elektrodinställningen, se diagram Kontrollera att elektroderna inte är skadade Kontrollera högspänningskablar och tändelektroder

13 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi (leverantörens namn)... BENTONE (adress) Box 309, S Ljungby, Sverige... försäkrar under eget ansvar att produkten (namn, typ eller modell, parti- eller serienummer, eventuellt ursprung och antal enheter)... ST 97, ST 108, ST 120, ST 133, ST 146, B 9, B 10, B 11, B 20, B 30, B 40, B 45, B 50, B 60, B 70, B 80, fläktbrännare för eldningsolja... som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regelgivande dokument (titel och/eller beteckning och utgivningsdatum för standarden (standarderna) eller andra regelgivande dokument)... EN 267 enligt villkoren i direktiv (om tillämpligt)... EMC direktivet 89 / 336 / EEG, Lågspänningsdirektivet 73 / 23 / EEG och Maskindirektivet 89/392/EEG.... Beträffande Verkningsgraddirektivet 92/42/EEG se nästa sida.... Ljungby (plats och datum för utfärdandet) BENTONE Ulf Bondesson... (namn och underskrift eller signering av bemyndigad person) 1(3)

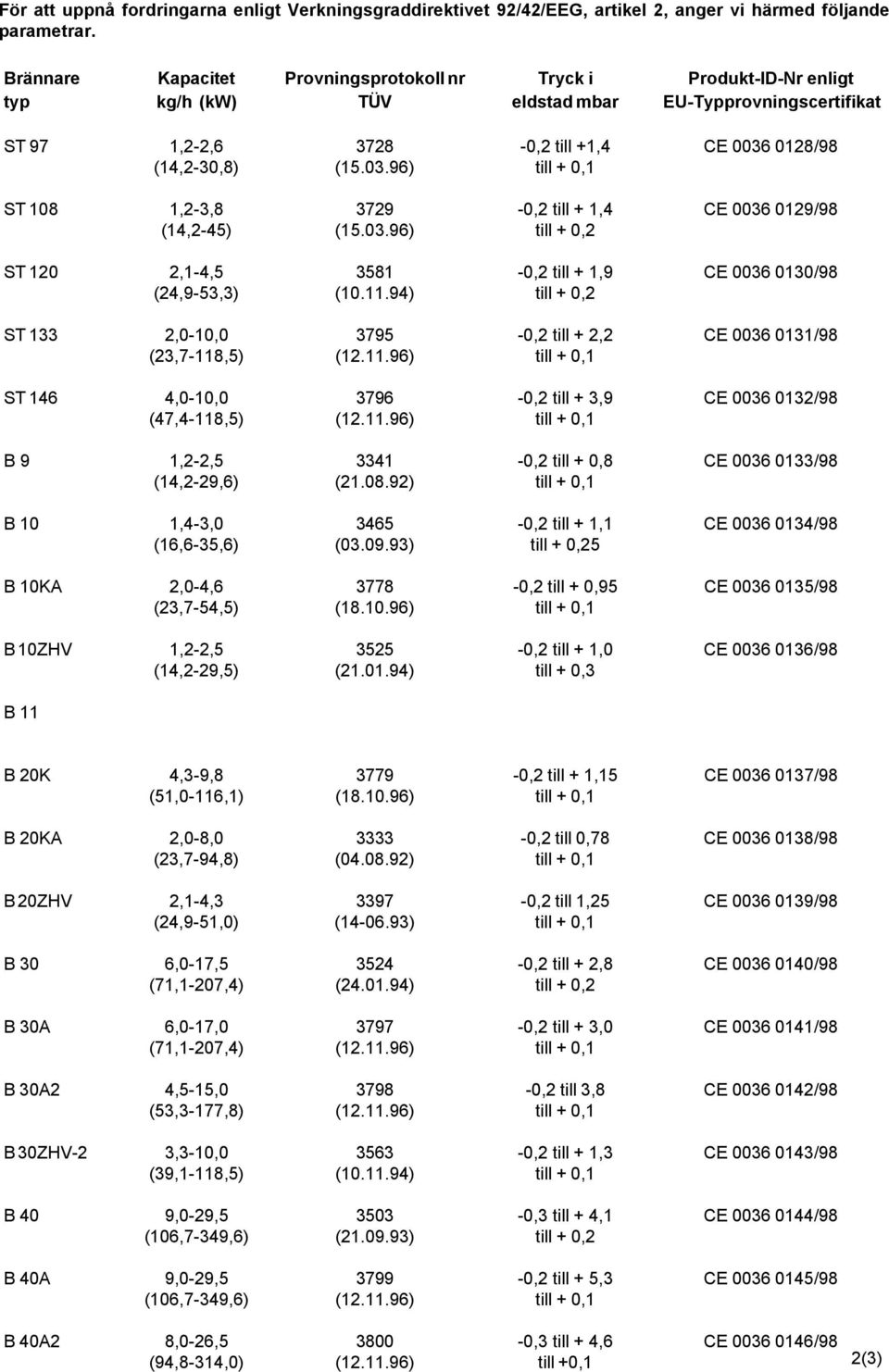

14 För att uppnå fordringarna enligt Verkningsgraddirektivet 92/42/EEG, artikel 2, anger vi härmed följande parametrar. Brännare Kapacitet Provningsprotokoll nr Tryck i Produkt-ID-Nr enligt typ kg/h (kw) TÜV eldstad mbar EU-Typprovningscertifikat ST 97 1,2-2, ,2 till +1,4 CE /98 (14,2-30,8) ( ) till + 0,1 ST 108 1,2-3, ,2 till + 1,4 CE /98 (14,2-45) ( ) till + 0,2 ST 120 2,1-4, ,2 till + 1,9 CE /98 (24,9-53,3) ( ) till + 0,2 ST 133 2,0-10, ,2 till + 2,2 CE /98 (23,7-118,5) ( ) till + 0,1 ST 146 4,0-10, ,2 till + 3,9 CE /98 (47,4-118,5) ( ) till + 0,1 B 9 1,2-2, ,2 till + 0,8 CE /98 (14,2-29,6) ( ) till + 0,1 B 10 1,4-3, ,2 till + 1,1 CE /98 (16,6-35,6) ( ) till + 0,25 B 10KA 2,0-4, ,2 till + 0,95 CE /98 (23,7-54,5) ( ) till + 0,1 B 10ZHV 1,2-2, ,2 till + 1,0 CE /98 (14,2-29,5) ( ) till + 0,3 B 11 B 20K 4,3-9, ,2 till + 1,15 CE /98 (51,0-116,1) ( ) till + 0,1 B 20KA 2,0-8, ,2 till 0,78 CE /98 (23,7-94,8) ( ) till + 0,1 B 20ZHV 2,1-4, ,2 till 1,25 CE /98 (24,9-51,0) ( ) till + 0,1 B 30 6,0-17, ,2 till + 2,8 CE /98 (71,1-207,4) ( ) till + 0,2 B 30A 6,0-17, ,2 till + 3,0 CE /98 (71,1-207,4) ( ) till + 0,1 B 30A2 4,5-15, ,2 till 3,8 CE /98 (53,3-177,8) ( ) till + 0,1 B 30ZHV-2 3,3-10, ,2 till + 1,3 CE /98 (39,1-118,5) ( ) till + 0,1 B 40 9,0-29, ,3 till + 4,1 CE /98 (106,7-349,6) ( ) till + 0,2 B 40A 9,0-29, ,2 till + 5,3 CE /98 (106,7-349,6) ( ) till + 0,1 B 40A2 8,0-26, ,3 till + 4,6 CE /98 (94,8-314,0) ( ) till +0,1 2(3)

15 För att uppnå fordringarna enligt Verkningsgraddirektivet 92/42/EEG, artikel 2, anger vi härmed följande parametrar. Brännare Kapacitet Provningsprotokoll nr Tryck i Produkt-ID-Nr enligt typ kg/h (kw) TÜV eldstad mbar EU-Typprovningscertifikat B 50-2F 12,0-59, ,2 till +9,4 CE /98 (142,2-699,2) ( ) till + 0,2 B 50-3F 12,0-59, ,2 till +9,25 CE /98 (142,2-699,2) ( ) till + 0,1 B 60-2F 20,0-90, ,3 till + 11,4 CE /98 (237,0-1066,5) ( ) till + 0,8 B 60-3F 20,0-90, ,3 till + 11,4 CE /98 (237,0-1066,5) ( ) till + 0,8 B 70 B 80 SF ,0-140, ,7 till 8,7 CE /98 (592,5-1659,0) ( ) till + 12,0 till + 0,1 TF ,0-205, ,7 till + 14,0 CE /98 ( ) till + 16,0 till + 0,1 B45A 8,5-47, ,1 till + 0,4 CE /99 (100,8-557,5) ( ) till + 7,0 B45A2 8,5-45, ,1 till + 0,4 CE /99 (100,8-539,7) ( ) till + 7,5 3(3)
