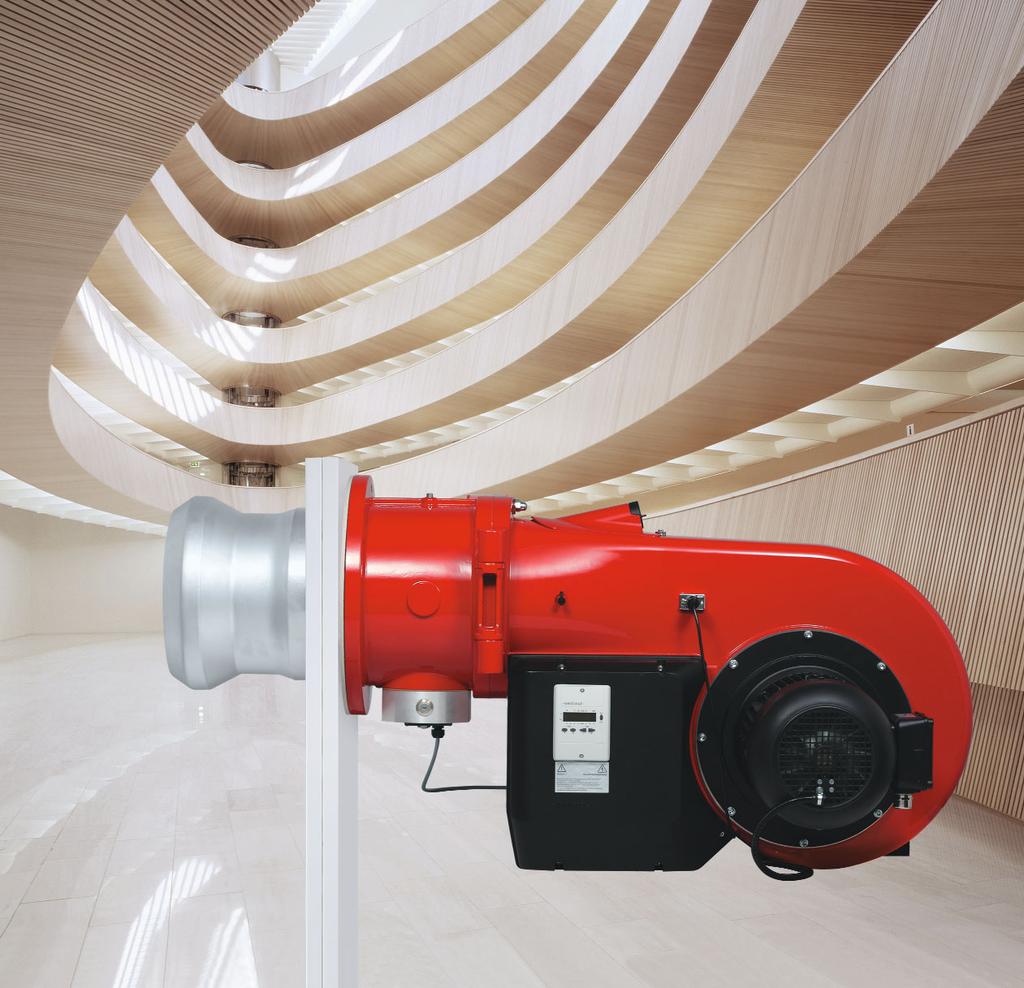

produkt WM 30 för olja, gas och kombi monarch -brännare WM 30 ( kw) Effektstark och universal Information om olje-, gas- och kombibrännare

Transkript

1 produkt Information om olje-, gas- och kombibrännare WM 30 för olja, gas och kombi monarch -brännare WM 30 ( kw) Effektstark och universal

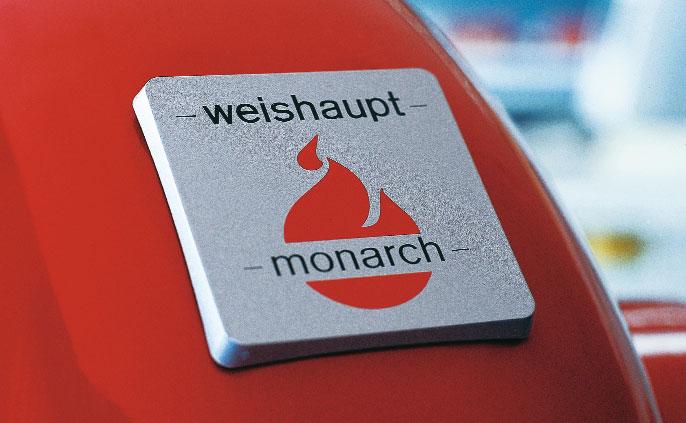

2 Av tradition, steget före: Den nya monarch -brännaren Varumärket monarch står sedan över 50 år för effekt och kvalitet inom brännartillverkning Sedan mer än fem decennier används Weishautps brännare, serie monarch vid de mest skilda värmeförsörjnings- och industrianläggningar och har bidragit till Weishaupts goda rykte. Med den nya monarch fortsätter denna framgångsserie. Modernaste teknik i kombination med kompakt konstruktion gör dessa effektstarka brännare universalt användbara.

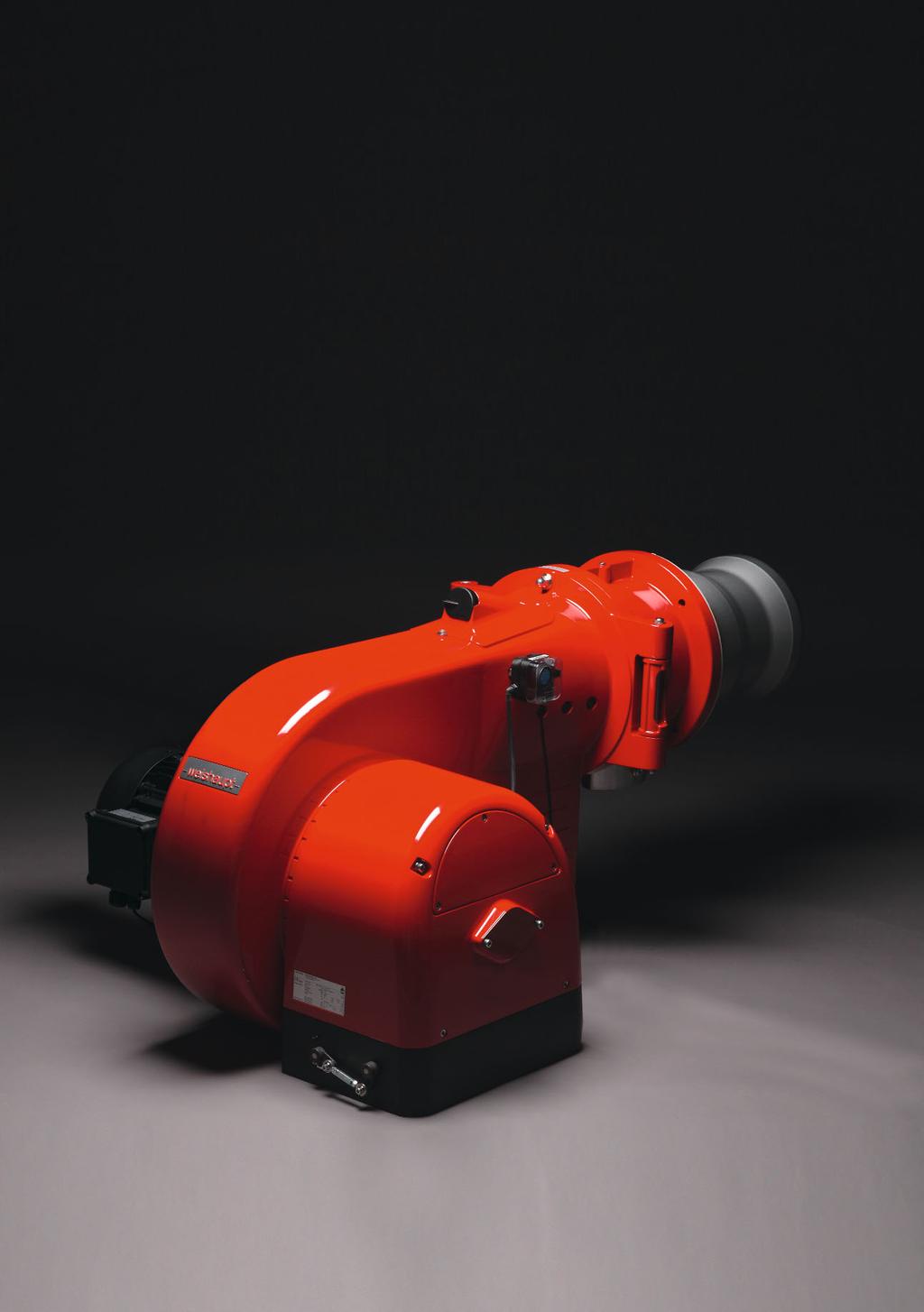

3 Digital. Kompakt. Tyst. Den digitala förbränningsproc - essorn gör brännardriften eko - nomiskt lönsam och säker. Brännaren är enkel att använda. Det strömlinjeformade brännar - huset och den särskilt utveckl - ade luftströmningen möjliggör höga effekter med ett kompakt format. Tack vare den nyframtagna fläktenheten arbetar den nya monarch -brännaren med en starkt reducerad ljudnivå.

4 Digital En digital förbränningsprocessor innebär optimala förbrännings värd - en, inställningsvärden som alltid kan återskapas samt en enkel hantering. Weishaupts olje-, gas- och kombibrännare serie WM 30 är seriemässigt utrustade med en elektronisk kvotreglering och en digital förbränningsprocessor. Framförallt moderna förbränningstekniker kräver en precis och reproducerbar dosering av bränsle och förbränningsluft. Det är bara så som optimala förbränningsvärden kan säkerställas över en längre period. Enkel hantering Injusteringen av brännarfunktionerna sker via en display- och manöverenhet, ABE, som är kopplad till förbränningsprocessorn via ett bussystem. Detta gör att brännaren kan ställas in på ett användarvänligt sätt. Flexibla kommunikationsmöjligheter Det inbyggda gränssnittet möjliggör att all nödvändig information och alla styrningsorder återges till det överordnade styrsystemet. Vid behov kan en telefonförbindelse för fjärrövervakning, fjärrstyrning och fjärr - analyser via modem även installeras. Busskommunikation med fjärr - system och byggnadsautomatik I de fall då data från brännaren och värme systemet skall bytas ut mot en SPS-styrning eller då brännaren skall kopplas in i en anläggning med byggnadsautomation finns det flera olika bussystem att tillgå via E-Gate eller Mod-Gate. För styrnings- och managementnivå erbjuder Weishaupt till samm - ans med ProGraf NT ett mjukvaruprogram som kan tidsprogrammeras och anpassas till alla tänkbara krav. Försprång med ny teknik En digital förbränningsprocessor gör brännardriften komfortabel och säker. De viktigaste fördelarna är: att det inte behövs någon extra brännarstyrning, eftersom styrningen övertas av förbränningsprocessorn. Det enda som behövs är en extern motorströmbrytare till brännarmotorn och ett styrningsrelä. lägre installationskostnader eftersom varje brännare både testas i fabriken och levereras som en komplett enhet. att driftsättning och servicearbeten tar kortare tid. Brännarens grundlägg - ande parametrering sker redan vid fabrik. Anpassning till anläggnings - förhållandet och den emissionstekn - iska injusteringen sker via det menystyrda driftsättningsprogrammet i förbränningsprocessorn. Allmän systemöversikt digital förbränningsprocessor W-FM 50 W-FM 54 W-FM 100 W-FM 200 Drift med ett bränsle l l l Drift med två bränslen l l l Eldningsautomat för intermittent drift l l l l Eldningsautomat för kontinuerlig drift l 2) l l Flamvakt för intermittent drift JON/QRA2/QRB QRA2 JON/QRI/QRB/QRA JON/QRI/QRB/QRA Flamvakt för kontinuerlig drift JON JON/QRI/QRA 73 JON/QRI/QRA 73 Reglermotor i elektronisk kvotreglering (max.) 2 st 3 st 4 st 6 st Reglermotor med stegmotor l l l l Varvtalsreglering möjlig l l l O 2 -reglering möjlig l Täthetskontroll för gasventiler l l l l Ingång signal 4-20 ma l l Tillval l Integrerad självinställande PID-regulator för temperatur eller tryck Tillval l Manöverenhet, avtagbar (max. möjligt avstånd) 20 m 20 m 100 m 100 m Bränslemätare (uppkopplingsbar) l 1) l 1) l Indikering av eldningsteknisk verkningsgrad l ebus/mod BUS-gränssnitt l l l l Driftsättning med PC-understöd l l l l Anslutningsmöjligheter för tilläggsfunktioner såsom avgasspjäll, oljespärranordningar etc. vid förfrågan 1) Ej i kombination med varvtalsreglering 2) Gasbrännare med jonisering 4

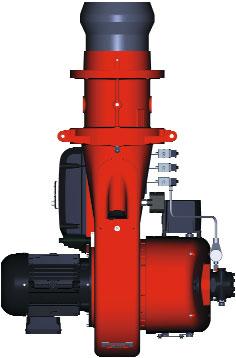

5 Brännare med inbyggd digital förbränningsprocessor Utförande ZM-R Utförande ZM-T Reglermotor för lufttillförsel Reglermotor för lufttillförsel Reglermotor för oljetillförsel Reglermotor för gastillförsel Reglermotor för gastillförsel Display- och manöverenhet Display- och manöverenhet Visualisering via PC / Touch Panel Modbus Styrenhet via SPS / DDC Förbränningsprocessor W-FM 54 Förbränningsprocessor W-FM 54 OCI Kommunikationsmodul W-FM COM Fjärrstyrning via det fasta eller mobila nätet Anläggningsexempel med W-FM 54 5

6 Kompakt och tyst Den nyutvecklade monarch - brännaren WM från Weishaupt är kompakt, effektfull och tyst. Brännaren för den legendariska monarch -seriens 50-åriga framgångshistoria vidare. Framtidsinriktad fläktteknik Under utvecklingen har stor vikt lagts vid en kompakt och strömlinjeformad konstruktion samt en låg ljudnivå under drift. För att kunna uppfylla detta mål har både luftledning och luftspjällsstyrning nyutvecklats. Den särskilda husdesignen med självöppnande luftledning ger i kombin - at ion med den nya luftspjällstekniken ett ökat fläkttryck och därmed mer effekt i ett kompakt format. Luftspjällsstyrningen ger en hög grad av linjäritet även i det nedre effektområdet och, i kombination med den standardmässiga insugningsljuddämpningen, en tyst drift. Snabb driftsättning, komfortabel service Alla WM 30-brännare levereras med en effektberoende förinställning av blandningsdelen. Den individuella anpassningen sker via det menystyrda driftsättningsprogrammet för förbränningsprocessorn. Trots den kompakta konstruktionen har alla komponenter såsom blandningsdel, luftspjäll och förbränningsprocessor placerats så att de är enkla att komma åt. Det tillsammans med den standard - mässiga svängflänsen gör att service - arbetet på brännaren kan genomföras enkelt och snabbt. Anpassningen till olika eldstadsförhållanden kan enkelt utföras på brännaren. Genom det integrerade siktglaset kan tändningsförhållandet och flamman övervakas. Reglertyper Weishaupts WM-brännare finns tillgängliga i följande reglertyper: Olja: 3-stegs (T) (resp. 2-stegs med start- eller om - kopplingsavlastning modulerande (R) Gas: stegvis glidande eller modulerande (ZM) beroende på effektreglertyp: effekten kan anpassas till önskat värmekrav som ligger inom reglerområdet Genom detta ges många reglermöjligheter som gör brännarna universalt användbara. Båda utförandena ger ett mjukt, problemfritt startförhållande och en hög driftsäkerhet. Olika utföranden finns tillgängliga för att möta de olika emissions- och insatskraven: Utförande ZM Gas- och kombibrännare med vidare - utvecklad standardblandningsdel för anläggningar med olje- och gassidiga NO x -krav enligt NO x -emissionsklass 2. Utförande LN (LågNO x ) Jämfört med standardblandningsdelen reduceras NO x -emissionerna ännu mer (emissionsklass 3). Detta uppnås genom en högre recirkulation av förbränningsgaserna i eldstaden. Bra emissionsvärden beror på eldstadsgeometri, volymbelastning och eldstadssystem (trestråks- eller säckeldning). Utförande 3LN Olje-, gas- och kombibrännare LågNO x - med multiflamblandningsdel för anläggningar med extremt låga NO x -krav (endast för trestråkspannor eller pannor med anpassat eldstadssystem). Extremt låga NO x -värden är möjliga på grund av bränsleuppdelningen. Anpassad för Eo 1, naturgas och gasol i enlighet med NO x -klass 3. Bränslen Naturgas E Naturgas LL Gasol B/P Eo 1 (<6 mm 2 /s vid 20 C) enligt DIN , T1 Avvikande bränslens lämplighet skall klarläggas med Weishaupt innan an - vändande. Användningsområde I enlighet med EN 267 och EN 676 är Weishaupts olje-, gas- och kombibränn - are WM 30 anpassade för: montage på pannor enligt EN 303 varmvattenanläggningar ångpannor och hetvattenanläggningar intermittent och kontinuerlig drift montage på varmluftspannor Förbränningsluften måste vara fri från aggressiva ämnen (halogener, klorider, fluorider o.s.v.) och föroreningar (damm, byggpartiklar, ångor etc.). I många fall är det lämpligt att använda en fjärrluftinsugning (tilläggspris). Omgivningsvillkor Omgivningstemperatur vid drift -10 till + 40 C (olje-/kombibrännare) -15 till + 40 C (gasbrännare) luftfuktighet: max. 80 % relativ fukt, ingen kondens drift i slutna rum vid anläggningar i ouppvärmda ut - rymmen krävs i vissa fall särskilda åtgärder (uppge vid förfrågan). Användning utanför tillåtna användningsområden respektive omgivningsvillkor är endast tillåtet efter skriftligt godkännande från Max Weishaupt GmbH. Serviceintervallen kan förkortas och montagevillkoren försvåras. 6

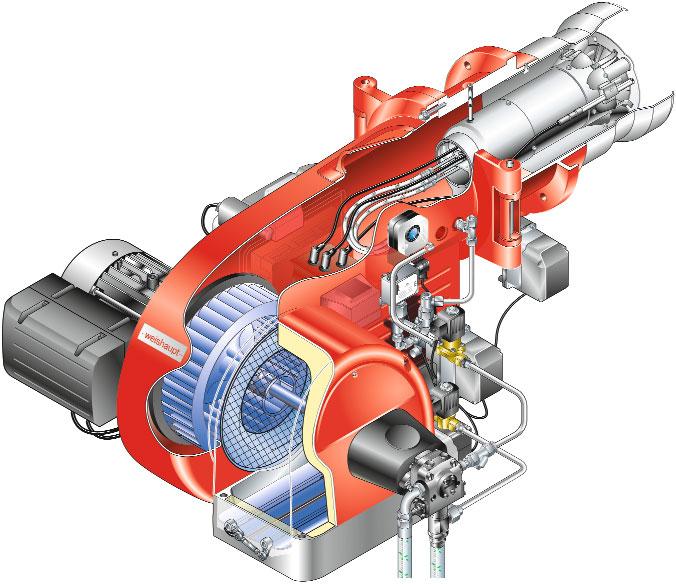

7 Riktlinjer Brännarna är kontrollerade av ett oberoende kontrollinstitut och uppfyller följande riktlinjer och EU-direktiv: EN 267 och EN 676 maskindirektivet 2006/42/EC elektromagnetisk kompatibilitet 2004/108/EC lågspänningsdirektivet 2006/95/EC tryckkärlsdirektivet 97/23/EG brännarna är försedda med CEmärkning och CE-PIN-nummer. Brännarmotor med inbyggd stjärn/triangelkoppling Flamövervakning Digital förbränningsprocessor och inbyggd display- och manöverenhet Elektronisk tändapparat Brännarhus, utsvängbart åt höger eller vänster Blandningsdel Viktiga fördelar komfortabel bränsleomkoppling mellan gas och olja vid kombibrännare digital förbränningsprocessor med elektronisk kvotreglering för alla effektstorlekar kompakt konstruktion tyst drift med insugningsljuddämpare som standard särskilt effektfull fläkt tack vare en särskilt framtagen fläktgeometri och luftspjällsstyrning alla WM 30-brännare levereras med en effektanpassad blandningsdel skyddsklass IP 54 som standard magnetkoppling som standard (WM-GL) enkelt att nå alla komponenter, t.ex. blandningsdel, luftspjäll och förbränningsprocessor säkra driftförhållanden med trestegsdrift, stegivs glidande drift respektive modulerande drift i standardutförande, beroende på utförande och effekt regl - ering funktionskontroll med PC-understöd av varje enskild brännare genomförs i fabrik anslutningsfärdiga brännare kan lever - eras på begäran utmärkt pris-/effektförhållande väl utbyggt servicenät över hela världen. Varumärkesskydd Weishaupts monarch -brännare WM 30 är varumärkesskyddade över hela Europa. Skyddsgaller Magnetkoppling Luftspjäll med reglermotor Ljuddämpande luftregulator Oljepump Reglermotor för gastrottel Reglermotor för oljeregulator WM-GL 30 utförande ZM-R Fläkthjul Magnetventiler 7

8 Översikt reglertyper Typnyckel Översikt reglertyper olja Översikt reglertyper gas Effektreglering 3-stegs (T) Oljefrigivning vid start genom att öppna magnetventil 1 och säkerhetsventilen max.last uppnås genom att öppna magnetventilerna 2 och 3 effektreglering genom att öppna och stänga magnetventlerna 2 och 3 Effektreglering modulerande (R) Genom att öppna magnetventilerna friges en oljemängd i enlighet med starteffekten en digital stegmotor ändrar olje - mängd regulatorn tills den uppnår full effekt effektreglering mellan min- och max.last genom att öppna och stänga oljemängdregulatorn modulerande arbetssätt: - W-FM 50 resp. W-FM 54 med extra effektregulator - W-FM 100 med integrerad analogmodul - W-FM 200 som alternativ kan en reglerapparat monteras in i automatikskåpet. 3-stegs G ZW K Till Stegvis glidande G K Z Till Modulerande G K Z Till Från Från Från Effektreglering stegvis glidande eller modulerande (ZM) Via reglermotorn ändras effekten glidande mellan dellast och max.last i förhållande till värmebehovet de båda lastpunkertan startas steglöst. Inga plötsliga till- eller frånkoppl - ingar av större bränslemängder sker möjliga modulerande arbetssätt: - W-FM 50 resp. W-FM 54 med extra effektregulator - W-FM 100 med integrerad analogmodul - W-FM 200 som alternativ kan en reglerapparat monteras in i automatikskåpet. G = Max.last (nominell last) ZW = Mellanlast K = Min.last (min.effekt) Z = Tändlast Bränsle Olja Gas Utförande 3-stegs stegvis glidande modulerande stegvis glidande moldulerande ZM l l ZM-T l l l ZM-R l l l l Typnyckel WM L 30 / 3 A / T R WM GL30 / 3 A / ZM T ZM R Utförande T = 3-stegs R = modulerande Seriebeteckning Effektstorlek Brännarstorlek L = Eo 1 Weishaupt brännare serie monarch Seriebeteckning Effektstorlek Brännarstorlek G = Gas L = Eo 1 Weishaupt brännare serie monarch Utförande ZM / ZM-T = stegivs glidande / 3-stegs ZM-R = modulerande 8

9 Brännarval WM 30 Oljebrännare utförande T/R [ mbar ] Brännartyp WM-L30/1-A/T och /R Flamhuvud WM-L30/1, 222 K x 45 Effekt kw Eo [ mbar ] Brännartyp WM-L30/2-A/T och /R Flamhuvud WM-L30/2, 222 K x 45 Effekt kw Eo [kw] [kw] [ mbar ] Brännartyp WM-L30/3-A/R Flamhuvud WM-L30/3, 257 K x 62 Effekt kw Eo [kw] Eo 1 effekt vid flamhuvud Stängt Öppet Reglerområde Eo 1 max 1 : 3 Arbetsområdet är kontrollerat i enlighet med EN 267. Alla effektuppgifter baseras på en lufttemperatur på 20 C och en uppställningshöjd på 500 m ö. h. Oljemängdsuppgifterna baseras på ett värmevärde på 11,91 kwh/kg för Eo 1. DIN CERTCO-certifiering: Brännarna är typprovade och godkända av ett oberoende kontrollinstitut (TÜV-Süd) och är därmed certifierade med DIN CERTCO. 9

10 Brännarval WM 30 Gas- och kombibrännare utf. ZM-T/ZM-R [ mbar ] Brännartyp WM-G30/1-A ZM WM-GL30/1-A ZM-T och ZM-R Flamhuvud WM-G (L)30/1, 222 K x 45 Effekt kw Naturgas E, LL Gasol B/P Eo [kw] [ mbar ] Brännartyp WM-G30/2-A ZM WM-GL30/2-A ZM-T och ZM-R Flamhuvud WM-G (L)30/2, 222 K x 45 Effekt kw Naturgas E, LL Gasol B/P Eo [kw] [ mbar ] Brännartyp WM-G30/3-A ZM WM-GL30/3-A ZM-R Flamhuvud WM-G (L) 30/3, 260 K x 62 Effekt kw Naturgas E, LL Gasol B/P Eo [kw] [ mbar ] Brännartyp WM-G30/4-A ZM Flamhuvud WM-G (L)30/3, 260 K x 62 Effekt kw Naturgas E, LL Gasol B/P [kw] Naturgas effekt vid flamhuvud Gasol effekt vid flamhuvud Eo 1 effekt vid flamhuvud Stängt Stängt Stängt Öppet Öppet Öppet Reglerområde Gas max 1 : 7 Eo 1 max 1 : 3 Arbetsområdet är kontrollerat enligt EN 267 och EN 676. Effektuppgifterna baseras på en uppställningshöjd om 0 m. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 m över havet. 10

11 Val av armaturdimension Gas- och kombibrännare utf. ZM-T och ZM-R WM-G(L)30/1-A, utf. ZM-T och ZM-R Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1" 1 1 2" 2" " 1 1 2" 2" Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)30/3-A, utf. ZM-T och ZM-R Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1 1 2" 2" " 2" Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)30/2-A, utf. ZM-T och ZM-R Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1" 1 1 2" 2" " 1 1 2" 2" Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G30/4-A, utf. ZM Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 2" " Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0, Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1, För mer information, se sida 31 11

12 Brännarval WM 30 Gasbrännare utförande ZM-LN [ mbar ] Brännartyp WM-G30/1-A, utförande ZM-LN Flamhuvud WM-G30/1 LN, 210 x 60 Effekt kw Naturgas E, LL Gasol B/P [ mbar ] Brännartyp WM-G30/2-A, utförande ZM-LN Flamhuvud WM-G30/2 LN, 210 x 60 Effekt kw Naturgas E, LL Gasol B/P [kw] [kw] [ mbar ] Brännartyp WM-G30/3-A, utförande ZM-LN [ mbar ] Brännartyp WM-G30/4-A, utförande ZM-LN [kw] 0 Flamhuvud WM-G30/3 LN, 250 x 90 Effekt kw Naturgas E, LL Gasol B/P Flamhuvud WM-G30/3 LN, 250 x 90 Effekt kw Naturgas E, LL Gasol B/P [kw] Naturgas effekt vid flamhuvud Stängt Öppet Gasol effekt vid flamhuvud Stängt Öppet Reglerområde Gas max 1 : 6 Arbetsområdet är kontrollerat enligt EN 676. Effektuppgifterna baseras på en uppställningshöjd om 0 m. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 m över havet. 12

13 Val av armaturdimension Gasbrännare utförande ZM-LN WM-G30/1-A, utf. ZM-LN Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1" 1 1 2" 2" " 1 1 2" 2" Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/3-A, utf. ZM-LN Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1 1 2" 2" " 2" Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/2-A, utf. ZM-LN Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1" 1 1 2" 2" " 1 1 2" 2" Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/4-A, utf. ZM-LN Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 2" " Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn För mer information, se sida 31 13

14 Leveransomfång Beteckning WM-L30-T WM-L30-R WM-G30 ZM/LN WM-GL30 ZM-T WM-GL30 ZM-R Brännarhus, svängfläns, huslock, Weishaupt brännarmotor, luftreglerhus, fläkthjul, flamhuvud, tändapparat, tändkabel, tändelektroder, förbränningsprocessor med manöverenhet, flamvakt, reglermotor, flänstätning, ändlägesbrytare på svängflänsen, fästskruv l l l l l Digital förbränningsprocessor W-FM 50 l l l W-FM 54 l l Täthetskontroll via W-FM och tryckvakt med elektronisk kvotreglering l l l Gasdubbelventil klass A l l l Gastrottel l l l Lufttryckvakt l l l Gastryckvakt min. l l l Förinställd effektberoende blandningsdel l l l l l Reglermotor för bränsle/luft-kvotreglering med W-FM Reglermotor för luftregulator l l l l l Reglermotor för gastrottel l l l Reglermotor för oljeregulator l l Oljetryckvakt i returledningen l l Oljepump påbybggd på brännaren l l l l Oljeslangar l l l l 2 oljemagnetventiler, oljeregulator, munstyckshuvud med lyftmagnet förmonterat reglermunstycke och säkerhetsavstängningsanordning l l 3 oljemagnetventiler, 1 säkerhetsventil, munstyckshuvud trestegs med förmonterat oljemunstycke l l Magnetkoppling l l Stjärn/triangel-kombination påbyggd l l l l l Skyddsklass IP 54 l l l l l I enlighet med EN 676 ingår gasfilter och gastryckregulator i brännarutrustningen (se Weishaupts tillbehörslista). Vid andra brännarutföranden vänligen hämta information från specialutrustningslistan eller fråga vid behov. l Standard Tillval 14

15 Beställningsnummer Oljebrännare utförande T Brännar- Utf. Best.-nr. typ WM-L30/1-A T WM-L30/2-A T DIN CERTCO: 5G1046/10 Oljebrännare utförande R Brännar- Utf. Best.-nr. typ WM-L30/1-A R WM-L30/2-A R WM-L30/3-A R DIN CERTCO: 5G1046/10 Gasbrännare utförande ZM Brännar- Utf. DN Best.-nr. typ WM-G30/1-A ZM R R1 1/ R DN DN DN DN WM-G30/2-A ZM R R1 1/ R DN DN DN DN WM-G30/3-A ZM R1 1/ R DN DN DN DN DN WM-G30/4-A ZM R CE-PIN: CE-0085 BU 0359 DN DN DN DN DN Kombibrännare utförande ZM-T Brännar- Utf. DN Best.-nr. typ WM-GL30/1-A ZM-T R Kombibrännare utförande ZM-R R1 1/ R DN DN DN DN WM-GL30/2-A ZM-T R DIN CERTCO: 5G1044/10M CE-PIN: CE-0085 BU 0360 R1 1/ R DN DN DN DN Brännar- Utf. DN Best.-nr. typ WM-GL30/1-A ZM-R R R1 1/ R DN DN DN DN WM-GL30/2-A ZM-R R R1 1/ R DN DN DN DN WM-GL30/3-A ZM-R R1 1/ DIN CERTCO: 5G1044/10M CE-PIN: CE-0085 BU 0360 R DN DN DN DN DN

16 Beställningsnummer Gasbrännare utförande ZM-LN Brännar- Utf. DN Best.-nr. typ WM-G30/1-A ZM-LN R R1 1/ R DN DN DN DN WM-G30/2-A ZM-LN R R1 1/ R DN DN DN DN WM-G30/3-A ZM-LN R1 1/ R DN DN DN DN DN WM-G30/4-A ZM-LN R CE-PIN: CE-0085 BU 0359 DN DN DN DN DN

17 Specialutrustning Oljebrännare WM-L 30 utförande T Specialutrustning utf. T WM-L30/1-A / T WM-L30/2-A / T Manometer med kulventil Vakuummeter med kulventil Flamhuvudförlängning 150 mm mm Oljeslang 1300 mm istället för 1000 mm stegsdrift med start- eller omkopplingsavlastning Fjärrluftinsugning med tryckvakt LGW (extra LGW50 krävs) Tryckvakt LGW50 1) Oljemätare VZO20 utan fjärrgivare VZO20 med fjärrgivare NF för extern kabeldragning VZO20 med fjärrgivare NF för intern kabeldragning Anslutning ST 18/7 och ST 18/ Reglerapparat KS20 inbyggd i brännaren (W-FM 50) W-FM 100 (anpassad för kontinuerlig drift) istället för W-FM 50 1) påbyggd lös Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd lös Min.tryckvakt DSB 158 1) i framledningen Flamvakt QRI istället för QRB 1) ABE (lös) på kinesiska (W-FM 100/200) Specialspänning (förfrågan krväs) vid förfrågan vid förfrågan Styrspänning 110 V Landspecifika utföranden samt specialspänning vid förfrågan 1) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 17

18 Specialutrustning Oljebrännare WM-L 30 utförande R Specialutrustning utf. R WM-L30/1-A / R WM-L30/2-A / R WM-L30/3-A / R Manometer med kulventil på pumpen Manometer med kulventil i returledningen Vakuummeter med kulventil Flamhuvudförlängning 150 mm mm Oljeslang 1300 mm istället för 1000 mm Fjärrluftinsugning med tryckvakt LGW (extra LGW50 krävs) Tryckvakt LGW50 1) Anslutning ST 18/7 och ST 18/ Reglerapparat KS20 inbyggd i brännaren (W-FM 50) W-FM 100 (anpassad för kontinuerlig drift) istället för W-FM 50 1) påbyggd lös Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd lös vid förfrågan vid förfrågan vid förfrågan Min.tryckvakt DSB 158 1) i framledningen Flamvakt QRI istället för QRB 1) Varvtalsreglering med frekvensomformare påbyggd på brännaren Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) Utvidgad funktion W-FM 200 vid förfrågan vid förfrågan vid förfrågan för CO-/O 2 -reglering ABE (lös) på kinesiska (W-FM 100/200) Specialspänning (förfrågan krävs) vid förfrågan vid förfrågan vid förfrågan Styrspänning 110 V Landspecifika utföranden samt specialspänning vid förfrågan 1) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 18

19 Specialutrustning Gasbrännare WM-G 30 utförande ZM Specialutrustning utf. ZM WM-G30/1-A WM-G30/2-A WM-G30/3-A WM-G30/4-A Flamhuvudförlängning med 150 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Max.gastryckvakt 1) GW 50 A6/ (R 3/4 till R 2 för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 1) GW 50 A6/ (DMV flänsad för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 1) GW 50 A6/ (montage på regulatorn vid högtrycksförsörjning) GW 150 A6/ GW 500 A6/ Anslutning St 18/7 och 18/4 (W-FM 50/100/200) Fjärrluftinsugning med tryckvakt LGW Motor med effektskydd 230 V och överströmsbrytare Reglerapparat KS20 inbyggd i brännaren (W-FM 50) 1) W-FM 100 (anpassad för kontinuerlig drift) istället för W-FM 50 påbyggd lös Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd lös Varvtalsreglering med frekvensomformare påbyggd på brännaren (W-FM 50 eller 200 krävs) vid förfrågan Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) vid förfrågan Utvidgad funktion W-FM för O 2 -/CO-reglering Gastrottel och DMV påbyggd med förskjutning för vertikalt utförande ABE (lös) på kinesiska (W-FM 100/200) Styrspänning 110 V vid förfrågan Landspecifika utföranden samt specialspänning vid förfrågan 1) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 19

20 Specialutrustning Kombibrännare WM-GL 30 utf. ZM-T Specialutrustning utf. ZM-T WM-GL30/1-A WM-GL30/2-A Flamhuvudförlängning med 150 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Max.gastryckvakt 2) GW 50 A6/ (R 3/4 till R 2 för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 2) GW 50 A6/ (DMV flänsad för lågtryckförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 2) GW 50 A6/ (montage på regulatorn vid högtrycksförsörjning) GW 150 A6/ GW 500 A6/ Anslutning St 18/7 och ST 18/4 (W-FM 54) Anslutning St 18/7 (W-FM 100/200) Fjärrluftinsugning med tryckvakt LGW Min.tryckvakt DSB 158 2) i framledningen (i kombination med W-FM 100/200) W-FM 100 (anpassad för kontinuerlig drift) istället för W-FM 54 2) med modul för effektreglering och analogsignalomvandlare påbyggd lös W-FM 200 istället för W-FM 54 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd lös Varvtalsreglering med frekvensomformare påbyggd på brännaren (W-FM 54 eller 200 krävs) 1) Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) 1) Oljeslang 1300 mm istället för 1000 mm Oljemätare VZO20 utan fjärrgivare Oljemätare VZO20 med fjärrgivare NF för intern kabeldragning (W-FM 50 resp. 54 eller W-FM 200) Oljemätare VZO20 med fjärrgivare NF för extern kabeldragning Gastrottel och DMV påbyggd med förskjutning för vertikalt utförande ABE (lös) på kinesiska (W-FM 100/200) Styrspänning 110 V (W-FM 100/200) (W-FM 54) vid förfrågan vid förfrågan Landspecifika utföranden samt specialspänning vid förfrågan 1) Drift med frekvensomformare (FO) utf. ZM-T: Det rekommenderas att den stegvisa oljedelen generellt körs med ett varvtal på 100 % 2) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 20

21 Specialutrustning Kombibrännare WM-GL 30 utf. ZM-R Specialutrustning utf. ZM-R WM-GL30/1-A WM-GL30/2-A WM-GL30/3-A Flamhuvudförlängning med 150 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Max.gastryckvakt 2) GW 50 A6/ (R 3/4 till R 2 för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 2) GW 50 A6/ (DMV flänsad för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 2) GW 50 A6/ (montage på regulatorn vid högtrycksförsörjning) GW 150 A6/ GW 500 A6/ Anslutning ST 18/7 och ST 18/4 (W-FM 54/100/200) Fjärrluftinsugning med tryckvakt LGW vid förfrågan vid förfrågan vid förfrågan Min.tryckvakt DSB 158 i framledningen 2) (W-FM 100/200) W-FM 100 (anpassad för kontinuerlig drift) istället för W-FM 54 2) påbyggd lös Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 54 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd lös Varvtalsreglering med frekvensomformare påbyggd på brännaren (W-FM 54 eller 200 krävs) 1) Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) 1) Utvidgad funktion W-FM för O 2 -/CO-reglering Oljeslang 1300 mm istället för 1000 mm vid förfrågan Gastrottel och DMV påbyggd med förskjutning för vertikalt utförande ABE (lös) på kinesiska (W-FM 100/200) Styrspänning 110 V (W-FM 100/200) (W-FM 54) vid förfrågan vid förfrågan vid förfrågan Landspecifika utföranden samt specialspänning vid förfrågan 1) Drift med frekvensomformare (FO) utf. ZM-R: Randvillkor för reglerad oljedel Frekvens: minst 35 Hz Reglerområde: max. 1 : 3 2) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 21

22 Specialutrustning Gasbrännare WM-G 30 utförande ZM-LN Specialutrustning utf. ZM-LN WM-G30/1-A WM-G30/2-A WM-G30/3-A WM-G30/4-A Flamhuvudförlängning med 150 mm med 300 mm Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Max.gastryckvakt 1) GW 50 A6/ (R 3/4 till R 2 för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 1) GW 50 A6/ (DMV flänsad för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 1) GW 50 A6/ (montage på regulatorn vid högtrycksförsörjning) GW 150 A6/ GW 500 A6/ Anslutning ST 18/7 och ST 18/4 (W-FM 50/100/200) Fjärrluftinsugning med tryckvakt LGW Motor med effektskydd 230 V och överströmsbrytare Reglerapparat KS20 inbyggd i brännaren (W-FM 50) W-FM 100 (anpassad för kontinuerlig drift) istället för W-FM 50 1) påbyggd lös Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 50 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd lös Varvtalsreglering med frekvensomformare påbyggd på brännaren (W-FM 50 eller 200 krävs) Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) Utvidgad funktion W-FM för O 2 -/CO-reglering Gastrottel och DMV påbyggd med förskjutning för vertikalt utförande ABE (lös) på kinesiska (W-FM 100/200) Styrspänning 110 V Landspecifika utföranden samt specialspänning vid förfrågan 1) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 22

23 Tekniska data Oljebrännare Oljebrännare utförande T WM-L30/1-A WM-L30/2-A Brännarmotor Typ Weishaupt WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 Nominell effekt kw 7,5 10 Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 eller motorsäkring 1) A minimal 25A gg/t (extern) 35A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 50 W-FM 50 Flamövervakning Typ QRB QRB Reglermotor luft Typ STE50 STE50 NO x -klass enligt EN Vikt kg ca 150 ca 155 Pump påbyggd Typ J7 TA2 Maximal matarmängd l/h Oljeslang DN/längd 13/ /1000 Oljebrännare utförande R WM-L30/1-A WM-L30/2-A WM-L30/3-A Brännarmotor Typ Weishaupt WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 Nominell effekt kw 7, Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 PKE32/XTU-32 eller motorsäkring 1) A minimal 25A gg/t (extern) 35A gg/t (extern) 50A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 50 W-FM 50 W-FM 50 Flamövervakning Typ QRB QRB QRB Reglermotor luft/olja Typ STE50 STE50 STE50 NO x -klass enligt EN Vikt kg ca 160 ca 165 ca 175 Pump påbyggd Typ TA3 TA4 TA5 Maximal matarmängd l/h Oljeslang DN/längd 20/ / /1300 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se specialutrustningslistan). Spänningar och frekvenser: Brännarna är som standard utrustade för trefas växelström (D) 400V, 3~, 50 Hz. Andra spänningar och frekvenser vid förfrågan. Standardutförande brännarmotor: Isoleringsklass F, skyddsklass IP 55. Effektivitetsklass IE3 23

24 Tekniska data Gas- och kombibrännare Gasbrännare WM-G30/1-A WM-G30/2-A WM-G30/3-A WM-G30/4-A ZM WM-G30/4-A ZM-LN Brännarmotor Typ Weishaupt WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/15K5 WM-D 132/210-2/14K0 Nominell effekt kw 7, ,5 14 Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 PKE32/XTU-32 eller motorsäkring 1) A minimal 25A gg/t (extern) 35A gg/t (extern) 50A gg/t (extern) 50A gg/t (extern) 50A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 50 W-FM 50 W-FM 50 W-FM 50 W-FM 50 Flamövervakning Typ JON JON JON JON JON Reglermotor luft/gas Typ STE50 STE50 STE50 STE50 STE50 NO x -klass enligt EN 676 ZM / ZM-LN 2 / 3 2 / 3 2 / Vikt (utan gasarmatur) kg ca 159 ca 164 ca 179 ca 179 ca 179 Kombibrännare utförande ZM-T WM-GL30/1-A WM-GL30/2-A Brännarmotor Typ Weishaupt WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 Nominell effekt kw 7,5 10 Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 eller motorsäkring 1) A minimal 25A gg/t (extern) 35A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 54 W-FM 54 Flamövervakning Typ QRA2 QRA2 Reglermotor luft/gas/olja Typ STE50 STE50 NO x -klass enligt EN 267/EN Vikt (utan gasarmatur) kg ca 174 ca 179 Pump påbyggd Typ J7 TA2 Maximal matarmängd l/h Oljeslang DN/längd 13/ /1000 Kombibrännare utförande ZM-R WM-GL30/1-A WM-GL30/2-A WM-GL30/3-A Brännarmotor Typ Weishaupt WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 Nominell effekt kw 7, Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 PKE32/XTU-32 eller motorsäkring 1) A minimal 25A gg/t (extern) 35A gg/t (extern) 50A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 54 W-FM 54 W-FM 54 Flamövervakning Typ QRA2 QRA2 QRA2 Reglermotor luft/gas/olja Typ STE50 STE50 STE50 NO x -klass enligt EN 267/EN Vikt (utan gasarmatur) kg ca 187 ca 192 ca 202 Pump påbyggd Typ TA3 TA4 TA5 Maximal matarmängd l/h Oljeslang DN/längd 20/ / /1300 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se specialutrustningslistan). Spänningar och frekvenser: Brännarna är som standard utrustade för trefas växelström (D) 400V, 3~, 50 Hz. Andra spänningar och frekvenser vid förfrågan. Standardutförande brännarmotor: Isoleringsklass F, skyddsklass IP 55. Effektivitetsklass IE3 24

25 Principschema Principschema gas Principschema olja W-FM 50/100/200 W-FM 54 Utförande (ZM-)T P P P Kulventil * 2 Gasfilter * 3 Tryckreglerapparat (ND) eller (HD) * 4 Gastryckvakt max. * 5 Gastryckvakt min. 6 Gasdubbelventil 7 Gastrottel 8 Manometer med tryckknappsventil * 9 Gastryckvakt (TK) 10 Gastryckvakt min./tk 11 Brännare P * Ingår inte i brännarpriset Montage gastryckvakt max: vid högtryck direkt på regulatorn vid lågtryck gängad efter regulatorn vid lågtryck flänsad på DMV (kabellängd ca 2,5 m) P P 1 Säkerhetsmagnetventil 2 Magnetventil steg 1 3 Magnetventil steg 2 4 Magnetventil steg 3 5 Oljepump påbyggd på brännaren 6 Munstyckshuvud med 3 finfördelnings - munstycken för olja 7 Tryckvakt i framledningen (tillval) Utförande (ZM-)R P Placering av armatur Vid pannor med utsvängbar panndörr måste armaturen monteras på motsatt sida om dörrens gångjärn. Kompensator Montage av en kompensator rekom - mend eras starkt för att ett montage av gasarmaturen ska kunna ske spänn - ingsfritt. Delningsställen i gasledningen För att panndörren ska kunna öppnas måste det finnas delningsställen i gasledningen. Huvudgasledningen delas med fördel vid kompensatorn. Stagning av armaturgruppen Gasarmaturen ska stagas upp på ett fackmannamässigt sätt i enlighet med lokala förhållanden. Se Weishaupts tillbehörslista för komponenter till uppstagning av gasarmaturen. Gasmätare Det måste finnas en gasmätare install - erad för mätning av gasförbrukningen innan driftsättning genomförs. Termisk avstängningsanordning (TAE) - valfri beroende på föreskrift Integrerad i kulventilen vid gängad arm atur. Vid flänsad armatur är den en separat komponent före kulventilen med HTB-tätningar. P 1 Smutsfångare 2 Magnetventil strömlöst stängd i framledningen 3 Magnetventil strömlöst stängd i returledningen 4 Munstyckshuvud med reglermunstycke 5 Oljepump påbyggd på brännaren 6 Oljeregulator 7 Tryckvakt i returledningen 8 Tryckvakt i framledningen (tillval) M 25

26 Mått l 2 l 4 b 1 r1 d1 b3 h 4 h 3 h1h d2d b6b b4 h 5 5 h 6 6 I5 I h 2 8 mm r2 b2 b5 Flänsanslutning enligt DIN EN Fjärrluftinsugning I3 I 1 I Tillval Påbyggt pumpaggregat Frekvensomformare Brännar- Mått i mm typ l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 b 5 b 6 r 1 r 2 * WM-L30/1-A T WM-L30/2-A T WM-L30/1-A R WM-L30/2-A R WM-L30/3-A R WM-G30/1-A ZM WM-G30/2-A ZM WM-G30/3-A ZM WM-G30/4-A ZM WM-GL30/1-A ZM-T WM-GL30/2-A ZM-T WM-GL30/1-A ZM-R WM-GL30/2-A ZM-R WM-GL30/3-A ZM-R WM-G30/1-A ZM-LN WM-G30/2-A ZM-LN WM-G30/3-A ZM-LN WM-G30/4-A ZM-LN Måtten är ungefärliga. Rätten till ändringar inom ramen för vidareutveckling förbehålles. * Utan frekvensomformare 26

27 Fjärrluftinsugning nedtill Hålmått för brännarplatta WM 30/1 och WM 30/3 och WM 30/2 WM 30/4 d 3 d Förberedelser eldstad 60 d1 d6 1 Flänstätning 2 Inmurning 3 Ringspalt d 4 d 5 d 4 d 5 2 l3 Inmurningen 2 får inte sticka fram över framkanten på flam - huvudet, dock får den göras konisk (min. 60 ). Brännar- Mått i mm DN typ h 1 h 2 h 3 h 4 h 5 h 6 d 1 d 2 d 3 d 4 d 5 d 6 Gastrottel WM-L30/1-A T M WM-L30/2-A T M WM-L30/1-A R M WM-L30/2-A R M WM-L30/3-A R M WM-G30/1-A ZM M DN 80 WM-G30/2-A ZM M DN 80 WM-G30/3-A ZM M DN 80 WM-G30/4-A ZM M DN 80 WM-GL30/1-A ZM-T M DN 80 WM-GL30/2-A ZM-T M DN 80 WM-GL30/1-A ZM-R M DN 80 WM-GL30/2-A ZM-R M DN 80 WM-GL30/3-A ZM-R M DN 80 WM-G30/1-A LN M DN 80 WM-G30/2-A LN M DN 80 WM-G30/3-A LN M DN 80 WM-G30/4-A LN M DN 80 Måtten är ungefärliga. Rätten till ändringar inom ramen för vidareutveckling förbehålles. 27

28 Sparar bränsle, reducerar emissioner: Den patenterade multiflam -teknologin Den patenterade multiflam - teknologin gör det möjligt att stadighålla de väldigt låga emissionsvärd - ena vid stora processtekniska an - lägg ningar utan påkostade tilläggsanordningar. Sänkningen av emiss - ionerna uppnås genom en innovativ blandningsdel med bränsleuppdelning. Weishaupts multiflam -brännare har visat vad de går för i över 10 år. De passar särskilt bra inom marknader med mycket stränga emissionskrav. Tillsammans med de nya monarch - brännarna finns denna teknologi nu även tillgänglig inom det mellersta effektområdet och kombinerar flexibil - itet med låga emissionsvärden. Föredömliga emissionsvärden Jämfört med en vanlig blandningsdel reduceras värden för NO x -emissioner hos en brännare i utförande 3LN multiflam ännu mer. Detta uppnås genom en särskild blandningsdel med bränsle - uppdelning. Goda värden är även beroende av den aktuella eldstadsgeometrin, volym - belast ningen och förbränningssystemet (trestråksprincipen). För att emissionsvärdena skall kunna garanteras måste även villkoren för mätning och bedömning granskas (t.ex. eldstadsbelastning, mättolerans, temperatur, tryck och luftfuktighet). 28

29 Brännarval oljebrännare WM 30 multiflam -brännare utf. 3LN [ mbar ] Brännartyp WM-L30/1-A R-3LN Flamhuvud WM30/1-3LN, Ø 215 / Ø 22 Effekt kw Eo [ mbar ] Brännartyp WM-L30/2-A R-3LN Flamhuvud WM30/2+3-3LN, Ø 220 / Ø 25 Effekt kw Eo [kw] [kw] [ mbar ] Brännartyp WM-L30/3-A R-3LN * Flamhuvud WM30/2+3-3LN, Ø 220 / Ø 25 Effekt kw Eo [kw] * Utf. 57 Hz med varvtalsreglering Bränsle Eo 1 Reglerområde Eo 1 max 1 : 5 Arbetsområdet är kontrollerat enligt EN 267. Alla effektuppgifter baseras på en lufttemperatur på 20 C och en uppställningshöjd på 500 m över havet. Oljemängdsuppgifterna baseras på ett värmevärde på 11,91 kwh/kg för Eo 1. DIN CERTCO-certifiering: Brännarna är typprovade och godkända av ett oberoende kontrollinstitut (TÜV-Süd) och är därmed certifierade med DIN CERTCO. 29

30 Brännarval gas- och kombibrännare WM 30 multiflam -brännare utf. 3LN [ mbar ] Brännartyp WM-G30/1-A/ZM 3LN WM-GL30/1-A/ZM-R 3LN Flamhuvud WM30/1-3LN, Ø 215 / Ø 22 Effekt kw Naturgas E, LL Gasol B/P Eo [ mbar ] Brännartyp WM-G30/2-A/ZM 3LN WM-GL30/2-A/ZM-R 3LN Flamhuvud WM30/2+3-3LN, Ø 220 / Ø 25 Effekt kw Naturgas E, LL Gasol B/P Eo [kw] [kw] [ mbar ] Brännartyp WM-G30/3-A/ZM 3LN WM-GL30/3-A/ZM-R 3LN * Flamhuvud WM30/2+3-3LN, Ø 220 / Ø 25 Effekt kw Naturgas E, LL Gasol B/P Eo [kw] * Utf. 57 Hz med varvtalsreglering Bränslen Naturgas/gasol Eo 1 Reglerområde Gas max 1 : 9 Eo 1 max 1 : 5 Arbetsområdet är kontrollerat enligt EN 267 och EN 676. Effektuppgifterna baseras på en uppställningshöjd om 0 m. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 m över havet. 30

31 Val av armaturdimension gas WM 30 multiflam -brännare utf. 3LN WM-G(L)30/1-A, utf. ZM-3LN multiflam Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1 1 / / Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn WM-G(L)30/2-A, utf. ZM-3LN multiflam Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1 1 / / Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn WM-G(L)30/3-A, utf. ZM-3LN multiflam Brännar- Lågtrycksförsörjning (med FRS) Högtrycksförsörjning (med HDeffekt (Flödestryck i mbar före avstäng- regulator) (Flödestryck i mbar kw ningsventilen, p e, max = 300 mbar) före gasdubbelventilen) Armatur DN Armatur DN 1 1 / / Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn Naturgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn Gängad Flänsad R1 1/2 W-MF512 DN65 DMV5065/12 R2 DMV525/12 DN80 DMV5080/12 DN100 DMV5100/12 DN125 VGD DN150 VGD Eldstadstrycket i mbar måste adderas med det fastställda min.flödestrycket. Min.flödestrycket bör inte underskrida 15 mbar. * Urvalet för gasol är beräknat för propan, men kan även användas vid butan. Vid lågtrycksförsörjning används tryckregulator i enlighet med EN 88 med säkerhetsmembran. Maximalt godkänt anslutningstryck före avstängnings - ventilen är 300 mbar för lågtrycksanläggningar. Vid högtrycksförsörjning finns högtrycksregulatorer i enlighet med EN 334 att välja ur den tekniska broschyren Tryckreglerapparater med säkerhetsanordningar för Weishaupts gas- och kombibrännare. Där listas högtrycksregulatorer för anslutningstryck upp till 4 bar. För max.anslutningstryck, se brännarens typskylt. Gasol* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn

32 Leveransomfång Beteckning WM-L30-R 3LN WM-G30 ZM 3LN WM-GL30 ZM-R 3LN Brännarhus, svängfläns, huslock, Weishaupt brännarmotor, luftreglerhus, fläkthjul, flamhuvud, tändapparat, tändkabel, tändelektroder, förbränningsprocessor med manöverenhet, flamvakt, reglermotorer, flänstätning, ändlägesbrytare på svängflänsen, fästskruvar l l l Digital förbränningsprocessor W-FM 100 WM30/1, WM30/2 l l l W-FM 200 WM30/3 l l l Täthetskontroll via W-FM och tryckvakt med elektronisk kvotreglering l l Gasdubbelventil klass A l l Gastrottel l l Lufttryckvakt l l Gastryckvakt min. l l Rörlig blandningsdel l l l Reglermotor för bränsle/luft-kvotreglering med W-FM Reglermotor för luftregulator l l l Reglermotor för gastrottel l l Reglermotor för oljeregulator l l Reglermotor för blandningsdel l l l Oljetryckvakt i returledningen l l Oljetryckvakt i framledningen DSA58 WM30/1, WM30/2 WM30/3 l l Oljepump påbyggd på brännaren 1) l l OIjeslangar l l 2 oljemagnetventiler vardera i fram- och returledningen, oljeregulator, munstyckshuvud, förmonterade reglermunstycken l l Magnetkoppling 1) WM30/1, WM30/2 l WM30/3 Stjärn/triangel-kombination påbyggd 1) WM30/1, WM30/2 l l l WM30/3 Varvtalsreglering WM30/1, WM30/2 WM30/3 l l l Skyddsklass IP 54 l l l I enlighet med EN 676 ingår gasfilter och gastryckregulator i brännarutrustningen (se Weishaupts tillbehörslista). Vid andra brännarutföranden vänligen hämta information från specialutrustningslistan eller fråga vid behov. l Standard Tillval 1) Vid WM30/3 som standard med frekvensomformare (VL 57 Hz) (W-FM 200) Vid WM30/3 3LN påbyggd motor-pumpenhet SMG

33 Beställningsnummer Oljebrännare Brännar- Utf. Best.-nr. typ WM-L30/1-A R-3LN WM-L30/2-A R-3LN WM-L30/3-A R-3LN DIN CERTCO: 5G1046/10 Gasbrännare Brännar- Utf. DN Best.-nr. typ WM-G30/1-A ZM-3LN R1 1/ R DN DN DN DN WM-G30/2-A ZM-3LN R1 1/ R DN DN DN DN WM-G30/3-A ZM-3LN R1 1/ R DN DN DN DN DN Kombibrännare Brännar- Utf. DN Best.-nr. typ WM-GL30/1-A ZM-R-3LN R1 1/ R DN DN DN DN WM-GL30/2-A ZM-R-3LN R1 1/ R DN DN DN DN WM-GL30/3-A ZM-R-3LN R1 1/ CE-PIN: CE-0085BU0360 DIN CERTCO: 5G1044/10M R DN DN DN DN DN CE-PIN: CE-0085BU

34 Specialutförande oljebrännare WM-L 30 multiflam -brännare utf. 3LN Oljebrännare WM-L30/.. -A R-3LN WM30/1 WM30/2 WM30/3 Manometer med kulventil på pumpen Manometer med kulventil i returledningen Vakuummeter med kulventil Flamhuvudförlängning 150 mm vid förfrågan vid förfrågan vid förfrågan 300 mm vid förfrågan vid förfrågan vid förfrågan Fjärrluftinsugning med tryckvakt LGW (extra LGW50 krävs) Tryckvakt LGW50 1) Anslutning ST 18/7 och ST 18/ W-FM 100 lös istället för påbyggd W-FM 200 lös istället för påbyggd Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 100 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd standard lös Min.tryckvakt DSB 158 i framledningen 1) standard Varvtalsreglering med frekvensomformare påbyggd på brännaren standard Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) vid förfrågan Utvidgad funktion W-FM 200 vid förfrågan vid förfrågan vid förfrågan för CO-/O 2 -reglering ABE (lös) på kinesiska Specialspänning (förfrågan krävs) vid förfrågan vid förfrågan vid förfrågan Styrspänning 110 V vid förfrågan vid förfrågan vid förfrågan Landspecifika utföranden samt specialspänning vid förfrågan 1) Krävs i enlighet med Tryckkärlsdirektivet 97/23/EG 34

35 Specialutrustning gas- och kombibrännare WM 30 multiflam -brännare utf. 3LN Gas- och kombibrännare WM-G30/.. -A ZM R-3LN WM30/1 WM30/2 WM30/3 Flamhuvudförlängning med 150 mm vid förfrågan vid förfrågan vid förfrågan med 300 mm vid förfrågan vid förfrågan vid förfrågan Magnetventil för lufttryckvakttest vid kontinuerlig motordrift eller eftervädring vid förfrågan vid förfrågan vid förfrågan Max.gastryckvakt 1) GW 50 A6/ (R 3/4 till R 2 för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 1) GW 50 A6/ (DMV flänsad för lågtrycksförsörjning) GW 150 A6/ GW 500 A6/ Max.gastryckvakt 1) GW 50 A6/ (montage på regulatorn vid högtrycksförsörjning) GW 150 A6/ GW 500 A6/ Anslutning ST 18/7 och ST 18/4 (W-FM 100/200) Fjärrluftinsugning med tryckvakt LGW Min.tryckvakt DSB 158 i framledningen 1) standard W-FM 100 lös istället för påbyggd W-FM 200 lös istället för påbyggd Analogmodul med effektregulator för W-FM W-FM 200 istället för W-FM 100 med modul för effektreglering, analogsignalomvandlare och varvtalsmodul samt möjlighet att koppla upp bränslemätare påbyggd standard lös Varvtalsreglerning med frekvensomformare påbyggd på brännaren (W-FM 200 krävs) G standard GL standard Varvtalsreglering för frekvensomformare lös (FO som tillbehör) (W-FM 200 krävs) Utvidgad funktion W-FM för O 2 -/CO-reglering Blandningsdel med HDK 40 istället för HDK 30 (för mediumtemperaturer > 120 C) WM-GL ABE (lös) på kinesiska (W-FM 100/200) Styrspänning 110 V vid förfrågan vid förfrågan vid förfrågan Landspecifika utföranden samt specialspänning vid förfrågan 1) Krav i enlighet med Tryckkärlsdirektivet 97/23/EG 35

36 Tekniska data WM 30 multiflam -brännare utf. 3LN Oljebrännare WM-L30/.. -A R-3LN L30/1 L30/2 L30/3 2) Brännarmotor Typ Weishaupt WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/17K0 Nominell effekt kw Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 eller motorsäkring 1) A minimal 35A gg/t (extern) 50A gg/t (extern) 50A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 100 W-FM 100 W-FM 200 Flamövervakning Typ QRA73 QRA73 QRA73 Reglermotor luft/olja Typ SQM45 SQM45 SQM45 Reglermotor blandningsdel Typ SQM45 SQM48 SQM48 NO x -klass enligt EN Vikt kg ca 202 ca 202 ca 240 Pump påbyggd Typ TA4 TA5 Motor-pumpenhet SMG1629 Maximal matarmängd l/h Oljeslang DN/längd 25/ / /1300 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se specialutrustningslistan). 2) FL med 57 Hz frekvensomformare (IE-märkning saknas) Spänningar och frekvenser: Brännarna är som standard utrustade för trefas växelström (D) 400V, 3~, 50 Hz. Andra spänningar och frekvenser vid förfrågan. Standardutförande brännarmotor: Isoleringsklass F, skyddsklass IP 55. Effektivitetsklass IE3 36

37 Gasbrännare WM-G30/.. -A ZM 3LN G30/1 G30/2 G30/3 2) Brännarmotor Typ Weishaupt WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/17K0 Nominell effekt kw Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 eller motorsäkring 1) A minimal 35A gg/t (extern) 50A gg/t (extern) 50A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 100 W-FM 100 W-FM 200 Flamövervakning Typ JON JON JON Reglermotor luft/gas Typ SQM45 SQM45 SQM45 Reglermotor blandningsdel Typ SQM45 SQM48 SQM48 NO x -klass enligt EN Vikt (utan gasarmatur) kg ca 184 ca 184 ca 199 Kombibrännare WM-GL30/.. -A ZM R3LN GL30/1 GL30/2 GL30/3 2) Brännarmotor Typ Weishaupt WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/17K0 Nominell effekt kw Nominell ström A Motorskyddsbrytare 1) Typ (t.ex.) PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 eller motorsäkring 1) A minimal 35A gg/t (extern) 50A gg/t (extern) 50A gg/t (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 100 W-FM 100 W-FM 200 Flamövervakning Typ QRA73 QRA73 QRA73 Reglermotor luft/gas/olja Typ SQM45 SQM45 SQM45 Reglermotor blandningsdel Typ SQM45 SQM48 SQM48 NO x -klass enligt EN 267/EN Vikt (utan gasarmatur) kg ca 217 ca 217 ca 245 Pump påbyggd Typ TA4 TA5 Motor-pumpenhet SMG1629 Maximal matarmängd l/h Oljeslang DN/längd 25/ / /1300 1) Erforderligt motorskydd kan antingen skapas via en motorskyddsbrytare (från kund i automatikskåpet), eller med en integrerad överströmsbrytare (se specialutrustningslistan). 2) FL med 57 Hz frekvensomformare (IE-märkning saknas) Spänningar och frekvenser: Brännarna är som standard utrustade för trefas växelström (D) 400V, 3~, 50 Hz. Andra spänningar och frekvenser vid förfrågan. Standardutförande brännarmotor: Isoleringsklass F, skyddsklass IP 55. Effektivitetsklass IE3 37

38 r2 r2 Mått multiflam utförande 3LN l 2 l 4 b1 r1 b3 d2 d1 d2 d1 h4 h1 h3 8 mm b2 I5 h2 I3 I1 h5 b4 Påbyggt pumpaggregat (WM 30/3 standard) Frekvensomformare (WM 30/3 standard) h6 Fjärrluftinsugning Tillval 38

39 Brännar- Mått i mm typ l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 h 1 h 2 h 3 h 4 h 5 h 6 WM-L30/1-A R-3LN WM-L30/2-A R-3LN WM-L30/3-A R-3LN WM-G30/1-A ZM-3LN WM-G30/2-A ZM-3LN WM-G30/3-A ZM-3LN WM-GL30/1-A ZM-R-3LN WM-GL30/2-A ZM-R-3LN WM-GL30/3-A ZM-R-3LN Brännar- Mått i mm DN typ r 1 r 2 d 1 d 2 Gastrottel d 3 d 4 d 5 d 6 WM-L30/1-A R-3LN M WM-L30/2-A R-3LN M WM-L30/3-A R-3LN M WM-G30/1-A ZM-3LN DN80 M WM-G30/2-A ZM-3LN DN80 M WM-G30/3-A ZM-3LN DN80 M WM-GL30/1-A ZM-R-3LN DN80 M WM-GL30/2-A ZM-R-3LN DN80 M WM-GL30/3-A ZM-R-3LN DN80 M Måtten är ungefärliga. Rätten till ändringar inom ramen för vidareutveckling förbehålles. Hålmått för brännarplatta Förberedelser eldstad d Flänstätning 2 Inmurning 3 Ringspalt d d1 d2 d6 Flamhuvudets framkant måste sticka ut med ca 50 mm utanför inmurningen 2, dock får den göras konisk (min 60 ). d 5 2 l3 39

40 Principschema Principschema gas W-FM 100/ Placering av armatur Vid pannor med utsvängbar panndörr måste armaturen monteras på motsatt sida om dörrens gångjärn. Gasmätare Det måste finnas en gasmätare install - erad för mätning av gasförbrukningen innan driftsättning genomförs P P Kulventil * 2 Gasfilter * 3 Tryckreglerapparat (ND) eller (HD) * 4 Gastryckvakt max. * 5 Gastryckvakt min. 6 Gasdubbelventil 7 Gastrottel 8 Manometer med tryckknappsventil * 9 Gastryckvakt (TK) 10 Brännare * Ingår inte i brännarpriset P Kompensator Montage av en kompensator rekom - menderas starkt för att ett montage av gasarmaturen ska kunna ske spänn - ingsfritt. Delningsställen i gasledningen För att panndörren ska kunna öppnas måste det finnas delningsställen i gasledningen. Huvudgasledningen delas med fördel vid kompensatorn. Stagning av armaturgruppen Gasarmaturen ska stagas upp på ett fackmannamässigt sätt i enlighet med lokala förhållanden. Se Weishaupts tillbehörslista för komponenter till uppstagning av gasarmaturen. Termisk avstängningsanordning (TAE) - valfri beroende på föreskrift Integrerad i kulventilen vid gängad arm atur. Vid flänsad armatur är den en separat komponent före kulventilen med HTB-tätningar. Montage gastryckvakt max: vid högtryck direkt på regulatorn vid lågtryck gängad efter regulatorn vid lågtryck flänsad på DMV (kabellängd ca 2,5 m) Principschema olja WM30/1 och WM30/ V 115V 115V 115V P M WM30/3 med påbyggd motor-pumpenhet SMG 1629 M 1 2 4a V P 115V 115V P 115V M Oljepump 2 Smutsfångare 3 Oljemagnetventil, strömlöst stängd (115V elektriskt seriekopplad med 3a) 3a Oljemagnetventil, strömlöst stängd (115V elektriskt seriekopplad med 3, inbyggd mot flödestriktningen) 4 Oljetryckvakt i returledningen 4a Oljetryckvakt i framledningen 5 Oljeregulator 6 Munstyckshuvud med avstängnings - anordning 7 Externt oljefilter 1 7 3a 3a a 3a Ingår inte brännarpriset. 40

41 Detta är ingen fasad. Weishaupt är sedan flera år ett av de ledande företagen inom värme- och eldningsteknik med huvudsäte i Schwendi i södra Tyskland samt med dotterbolag och filialer över hela världen. Det är tillförlitlighet. Weishaupt är tillförlitlighet. Familjeföretaget, med huvudsäte i Schwendi i södra Tyskland, grundades 1932 av Max Weishaupt och hör internationellt sett med sina filialer och dotterbolag i 60 länder till ett av de största marknadsförande företag en inom process- och värmeteknik, solfångar teknik, värmpumpar och byggnadsautomation. Förtroende, kvalitet, kundservice, innovat - ion och erfarenhet är de grundläggande värd eringar som pionj - ären Max Weishaupt grundade företaget på. Allt detta sammantag - et ger tillförlitlighet. Detta står Weishaupt för än idag. 41

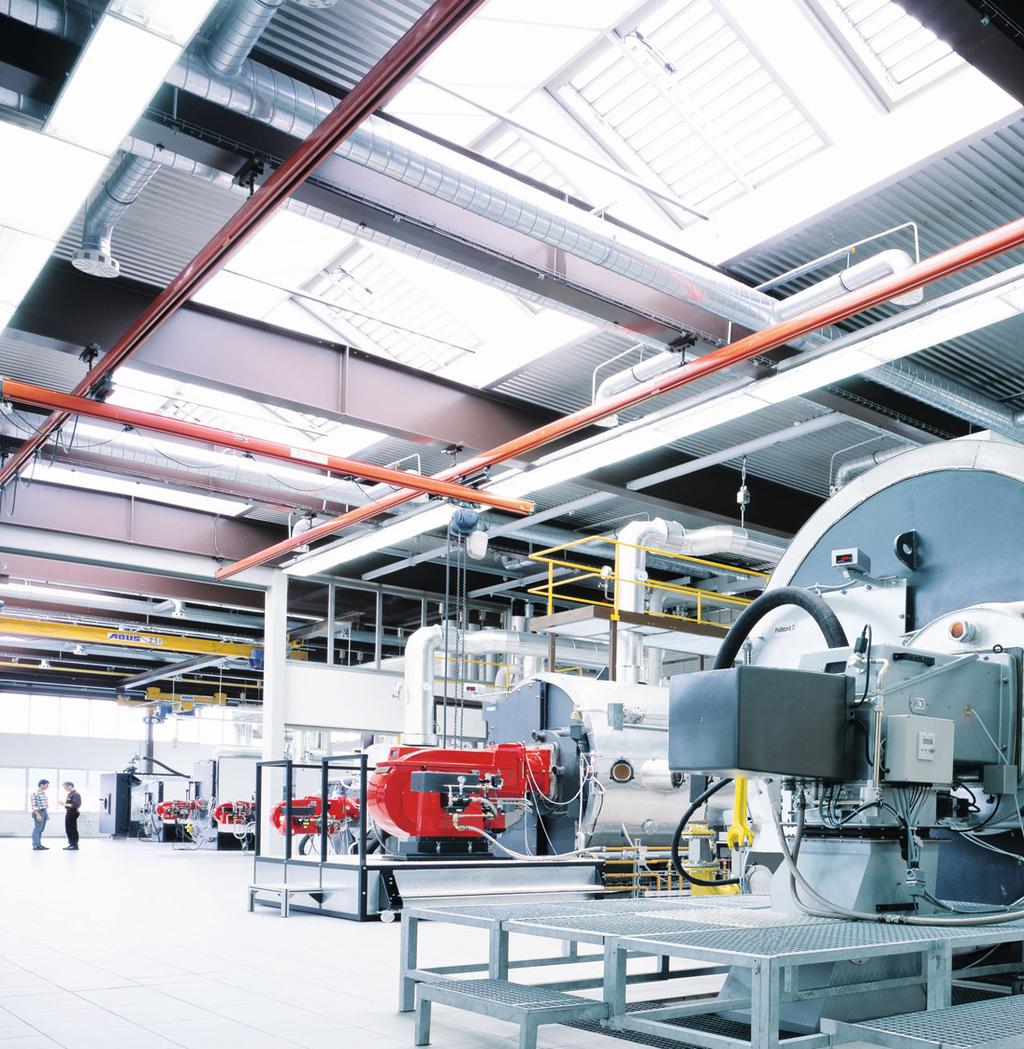

42 Det är ingen utopi. Kontinuerlig forskning och utveckling sörjer för ständigt renare och lönsammare brännare och värmesystem. Det är tillförlitlighet. Testanläggning i Weishaupts forsknings- och utvecklingscenter 42

43 Innovation Weishaupt har sett tidens tecken och forskar ständigt på mer effektiva och miljövänliga brännare och värmesystem. På så sätt bidrar Weishaupt inte bara till att undvika onödiga energikostnader, utan bidrar även aktivt till att skona miljön. Weishaupt är på plats Det är inte bara forskning och utveckl - ing som sker hos Weishaupt. Även produktionen av brännare och värme syst - em är starkt förankrade vid våra fabriker i Tyskland och i Schweiz. Det gör det möjligt att övervaka och kvalitets kont - roll era alla produkter som färdigställs hos Weishaupt i realtid. 43

44 Weishaupt Svenska AB Box 601 (Enhagsvägen 10) TÄBY Telefon Telefax Tryck-nr , november 2015 Tryckt i Tyskland. Ändringar förbehålles, eftertryck förbjudes. Här finns vi när ni behöver oss Ett starkt servicenät ger lugn och ro Weishaupt har ett stort försäljningsoch servicenät till våra kunders hjälp. Genom detta kan vi garantera snabba leveranser av brännare, tillbehör och reservdelar samt serviceåtgärder. Vi på Weishaupt finns även tillgängliga vid akuta situationer. Serviceavdel - ningen kan alltid nås dygnet runt, året om. Ert närmaste Weishauptkontor kan svara på alla era frågor rörande Weishaupt-brännare och värme. Weishaupt filialer och service Helsingborg Tel Fax Umeå Tel Fax Serviceberedskap Tel Tel
