1 produkt information om kompaktbrännare Digital oljeeldningsteknik Weishaupt oljebrännare WL1 till WL4 (3-7 kw)

2 Vi brinner för kvalitet Vår motivation är det tekniska försprång, som sedan mer än år driver oss mot nya mål i branschen. I Weishaupts eget forsknings- och utvecklingscentrum arbetas kontinuerligt med nyutveckling och optimering av alla apparater, anläggningar och system. Det gemensamma målet är - förutom att följa lagar på området - att utveckla förbränningssystem med allt lägre emissionsvärden och att spara mer och mer energi och på så sätt förbinda ekologi med ekonomi. Således investerar vi inte enbart i forskning och teknik utan arbetar med bästa tänkbara material och med moderna maskiner. Noggranna kvalitetskontroller genomförs. Att Weishaupts brännare av fackmän och kunder anses som pålitliga, miljövänliga och väl utvecklade produkter med lång livslängd har miljontals gånger bevisats. Detta bekräftas även av talrika design- och innovationspriser. I de egna, moderna fabrikerna i Schwendi tillverkas dagligen mer än 6 brännare. Varje brännare testas på sin mekaniska och elektriska funktion. Samspelet mellan högteknologi och ett effektivt prov- och kontrollsystem garanterar den erkända Weishaupt-kvaliteten. En ny brännare utgör alltid en investering för framtiden, både gällande kostnader och nyttjande. Slutligen är det dock kvalitet, teknik och säkerhet, som borgar för en fortsatt framgång. Att välja en Weishaupt-brännare är en säker investering. Moderna forskningscentra och fabriker samt ett kontinuerligt provnings- och kontrollsystem garanterar den legendariska Weishaupt-kvaliteten 2

3 3

4

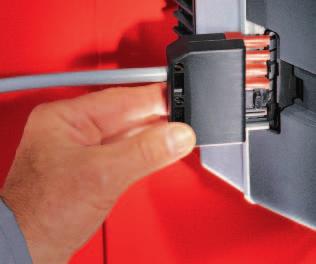

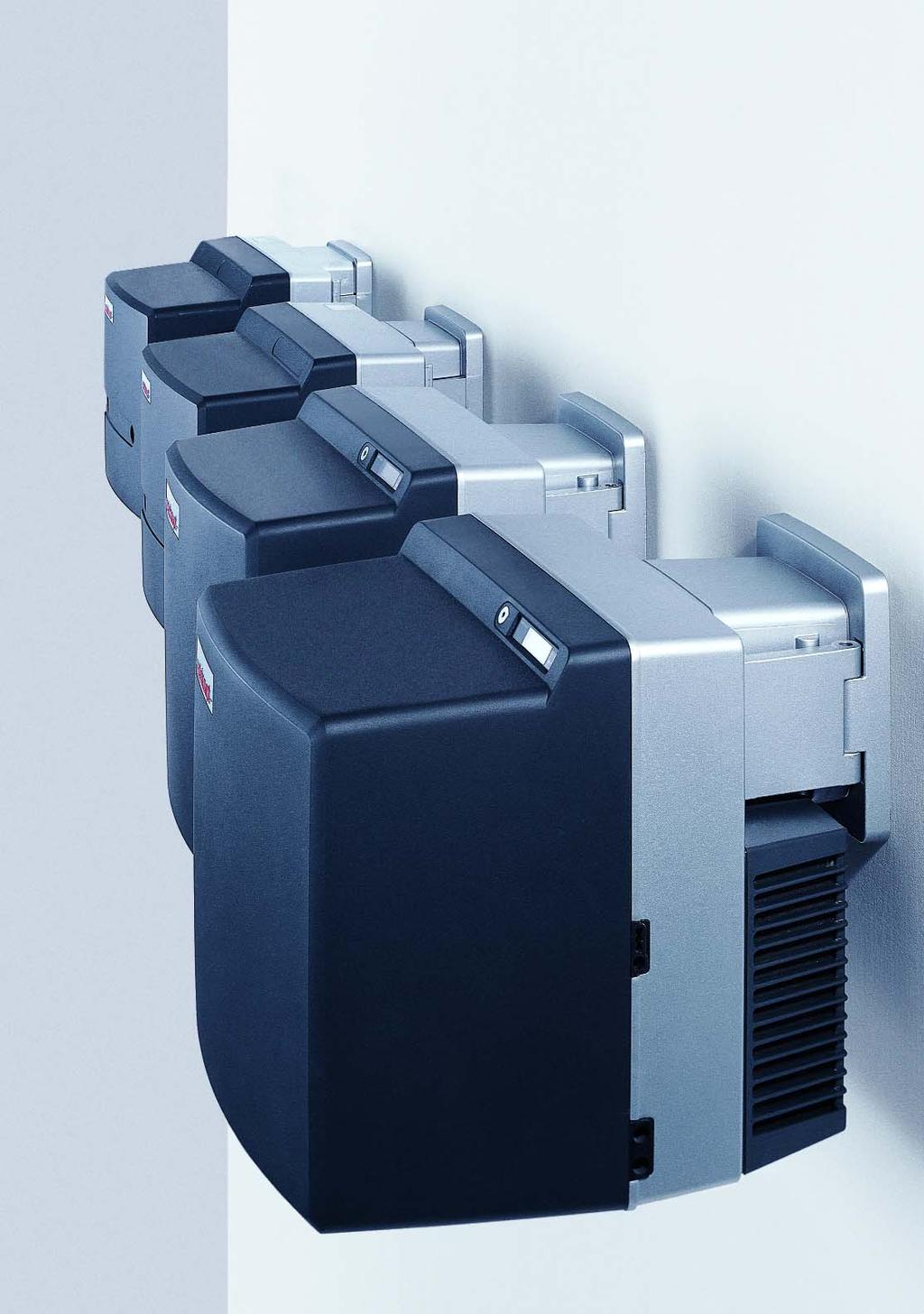

5 Kännetecken för den i praktiken rätta eldningstekniken Förväxlingssäker elektrisk anslutning med kodade kontakter Alla komponenter lätt tillgängliga Enkelt idrifttagande och lättställda diagnoser Framtidsinriktning Tillförlitlig, sparsam och prisvärd: Den miljonfalt erkända framgången för Weishaupt kompaktbrännare är resultatet av en kompromisslös kvalitets- och kundorientering. Under årtionden har dessa brännares teknik vidareutvecklats och förbättrats. Moderna produktionsmetoder och en noggrann slutkontroll av alla produkter säkrar den erkända Weishaupt-kvaliteten. Därmed följer även en driftsäkerhet och en hållbarhet för en lång tidsperiod. Stort effektområde Det omfattande effektområdet från 3 till 7 kw möjliggör montage på många olika värmegenererare. Elektronisk tändning Alla Weishaupt W-brännare har en elektronisk tändapparat W-ZG1, som kännetecknas av hög pålitlighet och lågt effektuttag. Digital förbränningsprocessor för säkerhet och komfort Weishaupt är pionjär för digitala förbränningsprocessorer. De erbjuder högre komfort vid hantering och service, stor tillförlitlighet vid drift och sist men inte minst: ett synnerligen förmånligt pris-/effekt-förhållande. Härutöver erbjuder denna intelligenta teknologi en användning av brännarna i komplexa automationssystem. Service av högsta kvalitet Weishaupt har världen över ett tätt försäljnings- och servicenät. Kundtjänst står till förfogande dygnet runt året runt. Optimala utbildningsmöjligheter hos Weishaupt säkerställer en hög nivå på serviceteknikerna. Service-väska Weishaupts service-väska för brännartyper upp till WL2 ger med sin reservdelshållning en optimal beredskap för serviceteknikern. Här finns alla för reparation och service nödvändiga delar överskådligt och alltid till hands. Provning Brännarna är provade av oberoende provningsinstitut och uppfyller följande normer och EU-direktiv: SS EN 267 Maskindirektivet 98/37/EG Elektromagnetisk kompatibilitet EMV 89/336/EWG Lågspänningsdirektivet 73/23/EWG Verkningsgradsdirektivet 92/42/EWG dessutom för utförande LN: 1.BlmSchV LRV (Schweiz) Rätt dimensionerad Weishauptbrännare för varje behov

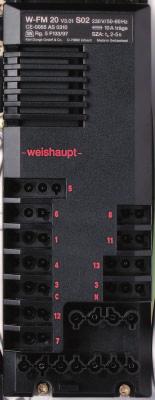

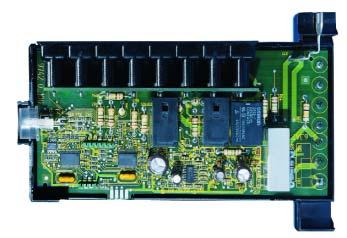

6 Digital förbränningsprocessor: komfortabel och säker Alla Weishaupt W-brännare är i standardutförande utrustade med en digital förbränningsprocessor. Samtliga brännarfunktioner styrs och övervakas av effektiva mikroprocessorer. Följden blir komfort, precision och säkerhet. Den digitala förbränningsprocessorn erbjuder även möjlighet att via den integrerade ebus-anslutningen kommunicera med andra system. Serviceteknikern kan på så sätt övervaka funktionsförloppet och vid störningar ställa en diagnos. Viktiga detaljer: Identiska utföranden för olje- och gasbrännare underlättar idrifttagande och minimerar reservdelshållningen Förväxlingssäkra anslutningskontakter borgar för en korrekt elektrisk anslutning av alla komponenter Elektrisk fjärråterställning är möjlig Säkerhetsteknik med 2 mikroprocessorer med ömsesidig övervakning Flerfärgade lysdioder för visning av funktionsförlopp och felorsak (WL1 och WL2) Display och manöverenhet med info-, service- och parametreringsfunktioner. Direkta inställningsmöjligheter med funktionsknappar (WL3 och WL4) Drift av varmvattenanläggningar även för oavbrutet värmebehov (tvångsfrånkoppling var 24:e timme) Lämplig för varmluftsgenererare såväl som för ångpannor i grupp II och III Integrerad ebus-anslutning erbjuder följande funktioner: PC-anslutning för visning av funktionsförlopp och inställning av funktionsparametrar Fjärrövervakning och diagnos med valfritt modem Anslutning till moderna system för byggnadsautomatik Möjlighet att via ebus ställa in förvädringstid i PC Systemöversikt Digital förbränningsprocessor W-FM W-FM 1 W-FM 2 W-FM 21 Eldningsautomat för intermittent drift Eldningsautomat för permanent drift Flamvakt för intermittent drift QRB, Ion QRB, Ion QRB, Ion QRB, Ion Flamvakt för permanent drift QRB, Ion 1 ) Reglermotorer med stegmotor Drift med ett bränsle Manöverenhet, avtagbar (max.avstånd) 1 m 1 m Mätare för bränsleförbrukning 2 ) 2 ) ebus gränssnitt Gäller för brännartyp WL1-D WL1-D WL 3C WL 3-C WL 2-C WL 2-C WL 4 WL 4 enstegs tvåstegs tvåstegs tvåstegs 1 ) Under planering 2 ) Tillsammans med oljemätare VZ4 med impulsutgång 6

7 Brännardisplay Stegmotor luft Databus Tändapparat Flamvakt Brännarmotor P P Oljepump Magnetventil 1 Säkerhetsventil Pannregulator Steg 2 Magnetventil 2 Exempel: Digital förbränningsprocessor på WL4 7

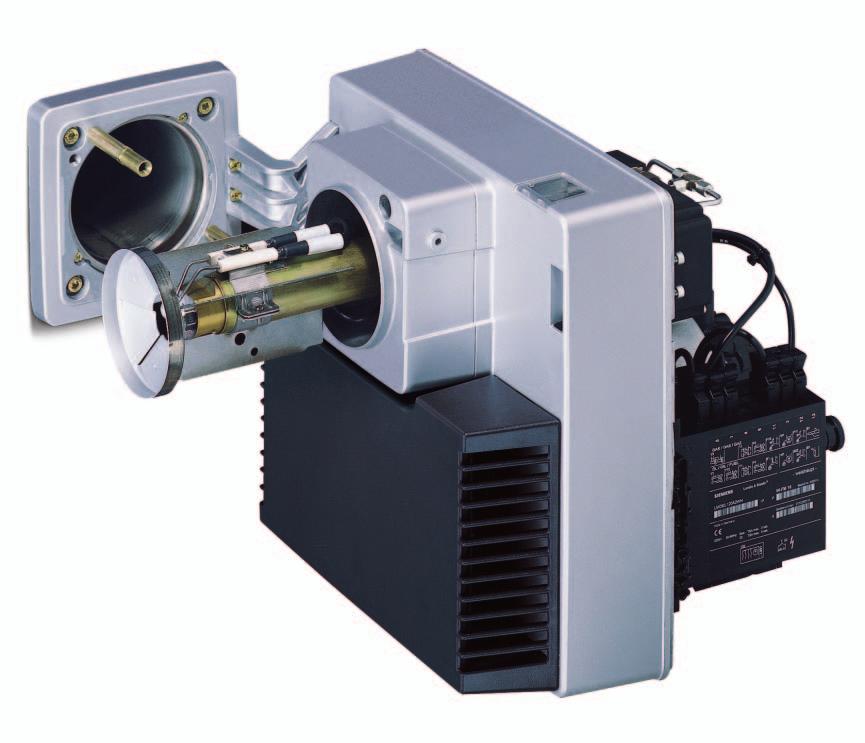

8 Teknik, som inger förtroende Redan det optiska intrycket, då brännarkåpan tagits av, är övertygande. Alla komponenter är överskådligt ordnade och de elektriska kontaktanslutningarna förväxlingssäkra. Lika enkel är tillgängligheten till komponenterna vid service. Tekniken ger ett förtroendefullt intryck, vilket är typisk för Weishaupt. Kompakt konstruktion Genom sin kompakta konstruktion kan Weishaupt WL-brännare i alla effektklasser lätt monteras av en enda person. Kostnaden för idrifttagande reduceras därmed till ett minimum. Weishaupts system för munstycksavstängning Alla LågNO x -brännare är utrustade med Weishaupts system för munstycksavstängning. Detta borgar för en tät oljeavstängning från munstyckshuvudet och förhindrar oljeläckage efter avstängning av brännaren. LågNO x -utförande Alla WL-brännare kan erhållas i LågNO x -utförande. Med en speciell princip för blandningsdelen kan en intensiv avgasrecirkulation uppnås, ett förfaringssätt, som ger mycket låga emissionsvärden. Ljuddämpat insugningshus Den på tvären placerade fläkten är ljuddämpad på insugningssidan. Driften av dessa brännare har därför en låg ljudnivå. Elektroniskt styrt luftspjäll Det elektroniskt styrda luftspjället stängs vid stillestånd och förhindrar på så sätt en avkylning av eldstaden. Serviceläge Med speciella upphängningsanordningar kan brännaren lätt bringas i serviceläge. Arbete på blandningsdel eller brännare kan utföras enkelt och bekvämt. Enhetlig plattform Den enhetliga plattformsstrategin för alla W-brännare ger en enkel lagerhållning av reservdelar. Diagnos med bärbar PC För diagnos och dataavläsning av förbränningsprocessorn finns särskilda mjukvarupaket med adapteranslutning. Optimering och störningsanalyser kan ske bekvämt med en bärbar PC. Brännare i serviceläge gör blandningsdelen lättillgänglig 8

9 Oljeledning Ventilkolv Filter Munstycke Returoljeledning Snabbavstängningsventil Weishaupts system för munstycksavstängning Ljuddämpat insugningshus Elektroniskt styrt luftspjäll Huskåpa med påbyggnadsdel i serviceläge: Fläkthjulet lättillgängligt 9

10 Förbränningsprocessor med anslutningskontakter Indikeringsbult och inställningsskruv för flamskiva Svängfläns Tändelektroder Flamskiva Flamrör Insugningshus Oljeslangar Reglermotor med stegmotor för luftspjäll Oljepump med magnetventil Brännardisplay (WL3 och WL4) Ljusdetektor för flamövervakning Exempel WL3 / WL 4, utförande LN (LågNO x ) 1

11 Typöversikt Brännartyp Ut- Reglertyp Effektområde Effektuttag Vikt Best.nr förande Standard WL 1/2-D enstegs 3 7 kw,13 kw 14, kg WL 1/2-D enstegs med reglermotor 3 7 kw,13 kw 14, kg WL 1/2-D Z tvåstegs med reglermotor 3 7 kw,13 kw 14, kg WL 1/3-D enstegs 9 kw,13 kw 14, kg WL 1/3-D enstegs med reglermotor 9 kw,13 kw 14, kg WL 1/3-D Z tvåstegs med reglermotor 1 kw,13 kw 14, kg WL 2/1-C enstegs 12 kw,2 kw 2, kg WL 2/1-C enstegs med reglermotor 12 kw,2 kw 2, kg WL 2/1-C Z tvåstegs med reglermotor 12 kw,2 kw 2, kg WL 2/2-C enstegs 7 18 kw,2 kw 2, kg WL 2/2-C enstegs med reglermotor 7 18 kw,2 kw 2, kg WL 2/2-C Z tvåstegs med reglermotor 7 2 kw,2 kw 2, kg WL 3-C Z tvåstegs kw,42 kw 28, kg WL 4-A Z tvåstegs 14 7 kw,62 kw 37, kg LågNO x WL 1/1-D 1LN 1LN enstegs 3 kw,13 kw 14, kg WL 1/2-D 1LN 1LN enstegs 7 kw,13 kw 14, kg WL 2/1-C 1LN Z-1LN tvåstegs 13 kw,2 kw 2, kg WL 3-Z-C 4LN 4LN tvåstegs kw,42 kw 28, kg WL 4-Z-A 1LN 1LN tvåstegs 12 3 kw,62 kw 37, kg Specialutrustning se Prislista 11

12 Brännareffekt som funktion av eldstadstryck (Standardbrännare) Arbetsområde WL 1/2-D mbar Brännartyp WL 1/2-D WL 1/2-D, utf. Z Flamhuvud W 1/2-D W 1/2-D Effekt 3 7 kw 3 7 kw 2,9,9 2,9,9 1,2 1,,8,6,4,2 -,2 -,4 -,6 kw Arbetsområde WL 1/3-D mbar Brännartyp WL 1/3-D WL 1/3-D, utf. Z Flamhuvud W 1/3-D W 1/3-D Effekt 9 kw 1 kw 4,2 7, 4,2 8,4 1,2 1,,8,6,4,2 -,2 -,4 -,6 kw , 3 3, 4 4,, 6 6, 7 7, 8 2, 3 3, 4 4,, 6 6, 7 7, 8 Arbetsområde WL 2/1-C mbar 3, 2, 2, 1, 1,, -, -1, Brännartyp WL 2/1-C WL 2/1-C utf. Z Flamhuvud W 2/1-C W 2/1-C Effekt 12 kw 12 kw 4,2 1,1 4,2 1,1-1, kw Arbetsområde WL 2/2-C mbar 3, 2, 2, 1, 1,, -, -1, Brännartyp WL 2/2-C WL 2/2-C, utf. Z Flamhuvud W 2/2-C W 2/2-C Effekt 7 18 kw 7 2 kw,9 1,1,9 16,8-1, kw Arbetsområde WL 3Z-C mbar Brännartyp WL 3Z-C Flamhuvud W 3/2 Effekt kw 6,1 27,9-3 kw Arbetsområde WL 4Z-A mbar Brännartyp WL 4Z-A Flamhuvud W 4/1 Effekt 14 7 kw kw

13 Brännareffekt som funktion av eldstadstryck (LågNO x -brännare) Arbetsområde WL 1/...-D, utf. 1LN mbar Brännartyp WL 1/1-D, utf. 1LN WL 1/2-D, utf. 1LN Flamhuvud W 1/1-1LN W 1/2-1LN Effekt 3 kw 7 kw 2, 4,6 4,2,9 1,2 1,,8,6,4,2 -,2 -,4 -,6 kw Arbetsområde enligt SS EN 267 Alla effektuppgifter är baserade på en lufttemperatur av 2 C och en uppställningshöjd av m. Oljemängdsuppgifterna avser ett värmevärde på 11,91 kwh/kg för eldningsolja Eo1. 2, 3 3, 4 4,, 6 Arbetsområde WL 2/1-C, utf. Z-1LN mbar 3, 2, 2, 1, 1,, -, -1, -1, kw Brännartyp Flamhuvud Effekt 3 WL 2/1-C, utf. Z-1LN W 2/1-C-1LN 13 kw 4,6 1, Arbetsområde WL 3-Z-C, utf. 4LN mbar -1-2 Brännartyp Flamhuvud Effekt WL 3Z-C, utf. 4LN W 3/4 LN kw 6,1 18,1-3 kw Förklaring av typbeteckning W L 2 / 1 - C utf. Z - 1LN Arbetsområde WL 4-Z-A, utf. 1LN mbar tvåstegs Konstruktionstyp Effektstorlek Brännarstorlek L = Eldningsolja Eo1 Weishaupt brännare serie W Brännartyp Flamhuvud Effekt WL 4Z-A, utf. 1LN W 4/1 LN 12 3 kw kw LågNO x 1 Inskränkning för Schweiz: Avser endast drift med värmegenererare enligt trestråksprincipen

14 Mått d1 h3 h1 h2 b1 d1 1 Flamhuvud WL1, utf. 1LN l1 l2 l1 l4 l b2 l3 l6 R2 d3 d4 l7 α d2 R1 I8 14

15 Brännarmått Brännartyp Mått i mm I1 I2 I3 I4 I I6 I7 I8 b1 b2 b3 h1 h2 h3 h4 d1 d2 d3 d4 d d6 R1 R2 α Standard WL 1/2-D M WL 1/3-D M WL 2/1-C M WL 2/2-C M WL 3Z-C M WL 4Z-A M LågNO x WL 1/1-D 1LN M WL 1/2-D 1LN M WL 2/1-C 1LN M WL 3Z-C 4LN M WL 4Z-A 1LN M

16 Weishaupt Svenska AB Box 61 (Enhagsvägen 1) TÄBY Telefon: Telefax: Telefon Service: För service och rådgivning snabbt på plats Tryck nr , januari 24 Tryckt i Tyskland Eftertryck förbjudes Weishaupts Kundtjänst går alltid att nå, dygnet runt, året runt. Weishaupts brännare och eldningssystem finns att få - förutom hos oss - även genom de fackfirmor över hela landet, som vi samarbetar med. Weishaupts utbredda försäljnings- och servicenät säkerställer leverans, reservdelsförsörjning och service. När ni behöver hjälp finns vi eller våra fackrepresentanter där.
