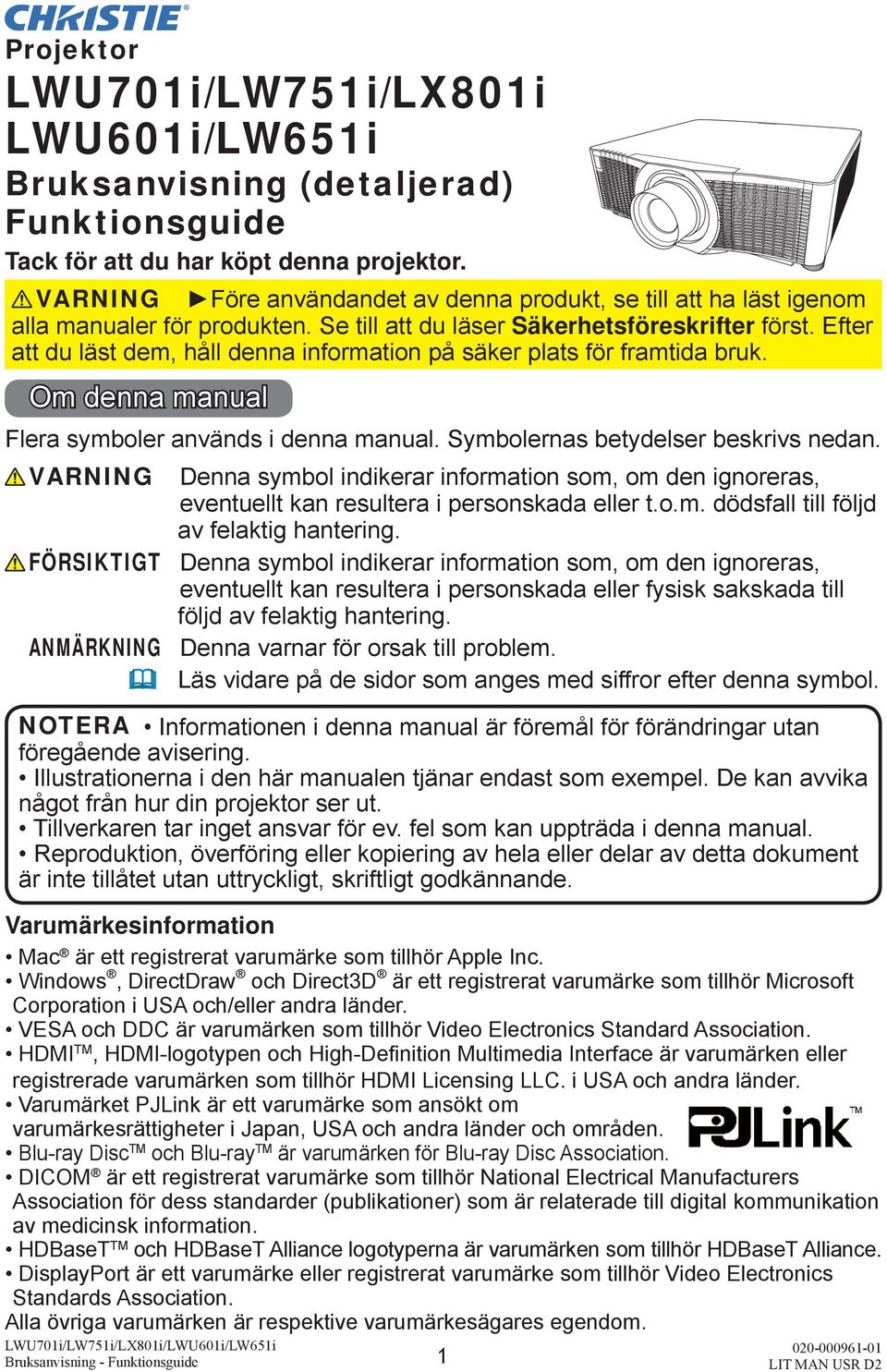

3 Projektor LWU701i/LW751i/LX801i LWU601i/LW651i Bruksanvisning (detaljerad) Funktionsguide Tack för att du har köpt denna projektor. VARNING Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Se till att du läser Säkerhetsföreskrifter först. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Om denna manual Flera symboler används i denna manual. Symbolernas betydelser beskrivs nedan. VARNING FÖRSIKTIGT ANMÄRKNING NOTERA Informationen i denna manual är föremål för förändringar utan föregående avisering. Illustrationerna i den här manualen tjänar endast som exempel. De kan avvika något från hur din projektor ser ut. Tillverkaren tar inget ansvar för ev. fel som kan uppträda i denna manual. Reproduktion, överföring eller kopiering av hela eller delar av detta dokument är inte tillåtet utan uttryckligt, skriftligt godkännande. Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller t.o.m. dödsfall till följd av felaktig hantering. Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller fysisk sakskada till följd av felaktig hantering. Denna varnar för orsak till problem. Läs vidare på de sidor som anges med siffror efter denna symbol. Varumärkesinformation Mac är ett registrerat varumärke som tillhör Apple Inc. Windows, DirectDraw och Direct3D är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. VESA och DDC är varumärken som tillhör Video Electronics Standard Association. HDMI TM, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. i USA och andra länder. Varumärket PJLink är ett varumärke som ansökt om varumärkesrättigheter i Japan, USA och andra länder och områden. Blu-ray Disc TM och Blu-ray TM är varumärken för Blu-ray Disc Association. DICOM är ett registrerat varumärke som tillhör National Electrical Manufacturers Association för dess standarder (publikationer) som är relaterade till digital kommunikation av medicinsk information. HDBaseT TM och HDBaseT Alliance logotyperna är varumärken som tillhör HDBaseT Alliance. DisplayPort är ett varumärke eller registrerat varumärke som tillhör Video Electronics Standards Association. Alla övriga varumärken är respektive varumärkesägares egendom. 1

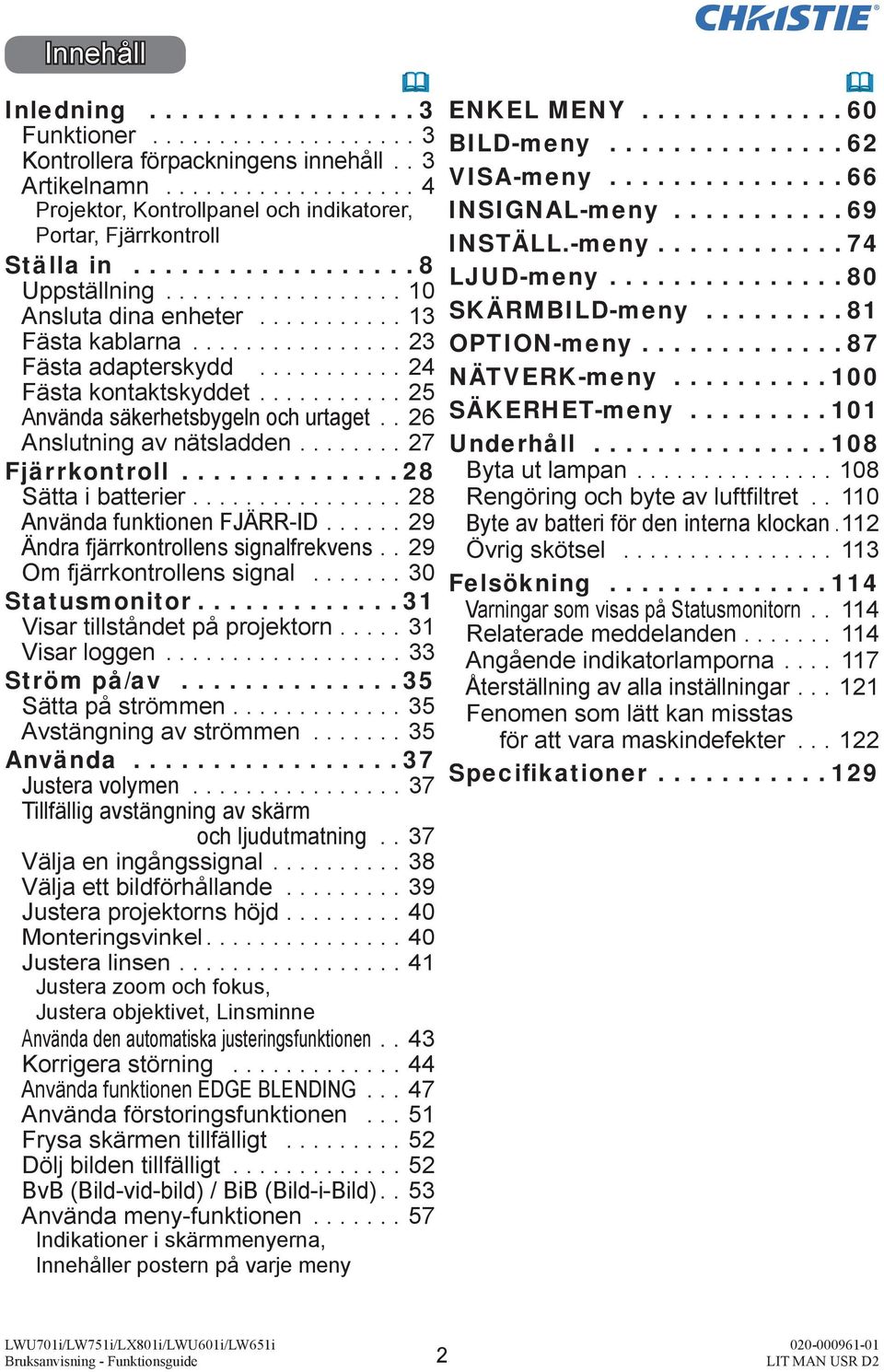

4 Innehåll Inledning...3 Funktioner...3 Kontrollera förpackningens innehåll..3 Artikelnamn...4 Projektor, Kontrollpanel och indikatorer, Portar, Fjärrkontroll Ställa in...8 Uppställning...10 Ansluta dina enheter...13 Fästa kablarna Fästa adapterskydd...24 Fästa kontaktskyddet Använda säkerhetsbygeln och urtaget..26 Anslutning av nätsladden Fjärrkontroll...28 Sätta i batterier Använda funktionen FJÄRR-ID...29 Ändra fjärrkontrollens signalfrekvens..29 Om fjärrkontrollens signal...30 S tatusmonitor Visar tillståndet på projektorn Visar loggen...33 Ström på/av...35 Sätta på strömmen Avstängning av strömmen...35 Använda...37 Justera volymen...37 Tillfällig avstängning av skärm och ljudutmatning..37 Välja en ingångssignal Välja ett bildförhållande...39 Justera projektorns höjd Monteringsvinkel...40 Justera linsen...41 Justera zoom och fokus, Justera objektivet, Linsminne Använda den automatiska justeringsfunktionen..43 Korrigera störning...44 Använda funktionen EDGE BLENDING...47 Använda förstoringsfunktionen Frysa skärmen tillfälligt...52 Dölj bilden tillfälligt...52 BvB (Bild-vid-bild) / BiB (Bild-i-Bild).. 53 Använda meny-funktionen...57 Indikationer i skärmmenyerna, Innehåller postern på varje meny ENKEL MENY...60 BILD-meny...62 VISA-meny...66 INSIGNAL-meny...69 INSTÄLL.-meny...74 LJUD-meny...80 SKÄRMBILD-meny...81 OPTION-meny...87 NÄTVERK-meny SÄKERHET-meny Underhåll Byta ut lampan Rengöring och byte av luftfiltret Byte av batteri för den interna klockan.112 Övrig skötsel Felsökning Varningar som visas på Statusmonitorn Relaterade meddelanden Angående indikatorlamporna Återställning av alla inställningar Fenomen som lätt kan misstas för att vara maskindefekter Specifikationer

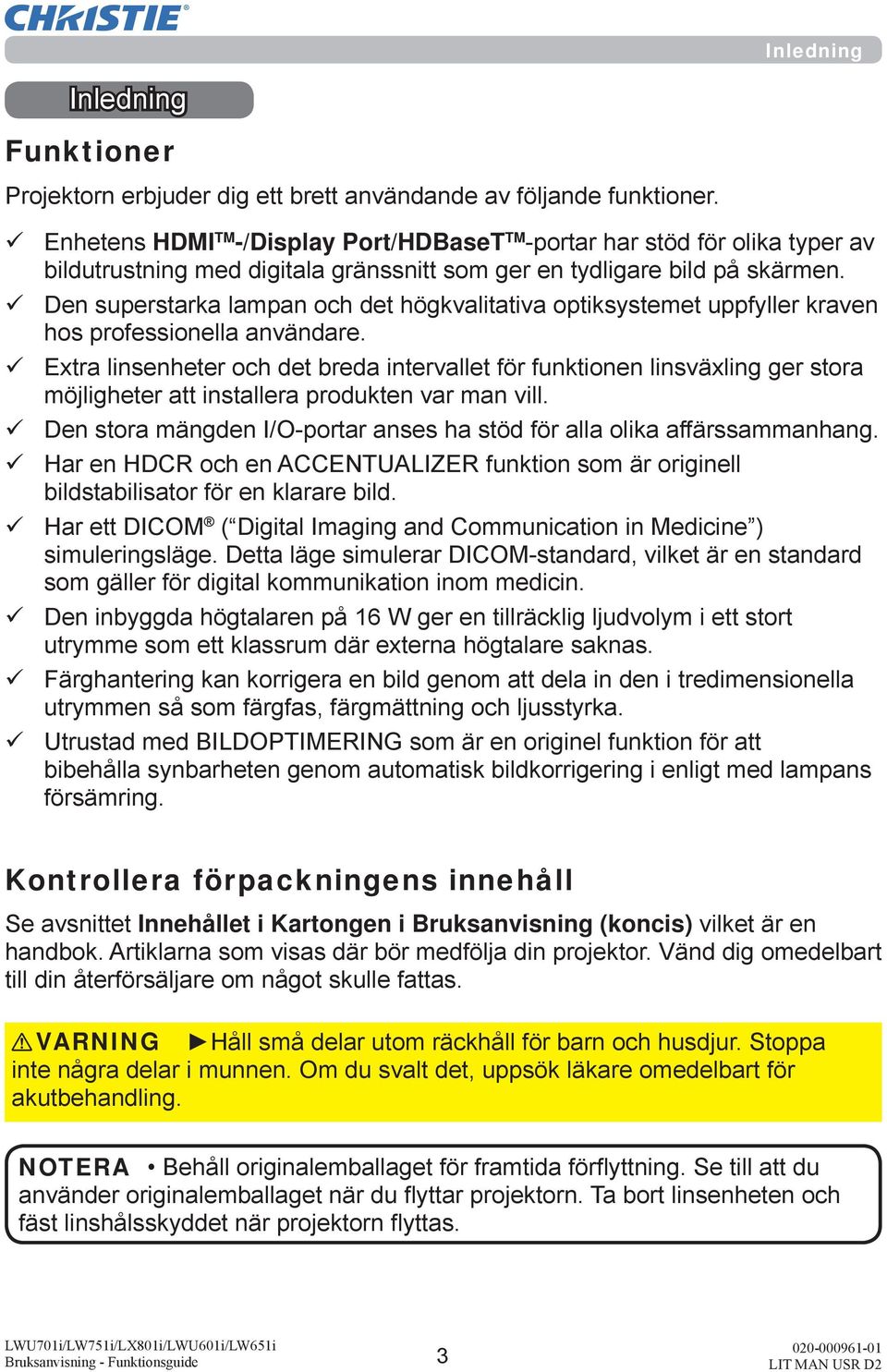

5 Inledning Inledning Funktioner Projektorn erbjuder dig ett brett användande av följande funktioner. Enhetens HDMI TM -/Display Port/HDBaseT TM -portar har stöd för olika typer av bildutrustning med digitala gränssnitt som ger en tydligare bild på skärmen. Den superstarka lampan och det högkvalitativa optiksystemet uppfyller kraven hos professionella användare. Extra linsenheter och det breda intervallet för funktionen linsväxling ger stora möjligheter att installera produkten var man vill. Den stora mängden I/O-portar anses ha stöd för alla olika affärssammanhang. Har en HDCR och en ACCENTUALIZER funktion som är originell bildstabilisator för en klarare bild. Har ett DICOM ( Digital Imaging and Communication in Medicine ) simuleringsläge. Detta läge simulerar DICOM-standard, vilket är en standard som gäller för digital kommunikation inom medicin. Den inbyggda högtalaren på 16 W ger en tillräcklig ljudvolym i ett stort utrymme som ett klassrum där externa högtalare saknas. Färghantering kan korrigera en bild genom att dela in den i tredimensionella utrymmen så som färgfas, färgmättning och ljusstyrka. Utrustad med BILDOPTIMERING som är en originel funktion för att bibehålla synbarheten genom automatisk bildkorrigering i enligt med lampans försämring. Kontrollera förpackningens innehåll Se avsnittet Innehållet i Kartongen i Bruksanvisning (koncis) vilket är en handbok. Artiklarna som visas där bör medfölja din projektor. Vänd dig omedelbart till din återförsäljare om något skulle fattas. VARNING Håll små delar utom räckhåll för barn och husdjur. Stoppa inte några delar i munnen. Om du svalt det, uppsök läkare omedelbart för akutbehandling. NOTERA Behåll originalemballaget för framtida förflyttning. Se till att du använder originalemballaget när du flyttar projektorn. Ta bort linsenheten och fäst linshålsskyddet när projektorn flyttas. 3

6 Inledning Artikelnamn Projektor (1) Lamplucka ( 108) Lampan sitter innanför. (2) Högtalare (x2) ( 37, 80) (3) Filterlucka ( 110) Luftfilter och luftintag sitter innanför. (4) Höjdjusterfötter (x2) ( 40) (5) Fjärrsensorer (x2) ( 30, 95) (6) Linshålsskydd (7) Indikatorer ( 5) (8) Luftintag (9) Kontrollpanel ( 5) (10) Statusmonitor ( 31) (11) AC (AC-ingång) ( 27) (12) Utblåsöppningar (13) Portar ( 6) (14) Säkerhetsbygel ( 26) (15) Säkerhetsurtag ( 26) (16) Säkerhetsspärr ( 26) (17) Batterilucka ( 112) (7) (5) (2) (9) (4) (6) (11) (10) (13) (15) (16) (5) (14) (17) (12) (2) (4) (8) (3) (1) (8) (8) VARNING Öppna inte produkten och avlägsna inga delar på produkten om detta inte anvisas i bruksanvisningen. Använd inte projektorn under instabila förhållanden. Utsätt inte produkten för stötar eller slag. Ta bort alla anslutningar, inklusive kablar, från projektorn när den bärs eller fl yttas. Titta inte in i objektivet och projektorns öppningar när lampan är på då projektorstrålarna kan orsaka problem för dina ögon. Håll föremål borta från koncentrerad projektorstråle. Blockering av strålen av något orsakar hög temperatur och kan leda till brand eller rök. FÖRSIKTIGT Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. Fäst inte någonting på linsen förutom projektorns linsskydd eftersom det kan skada linsen, t.ex. smälta den. 4

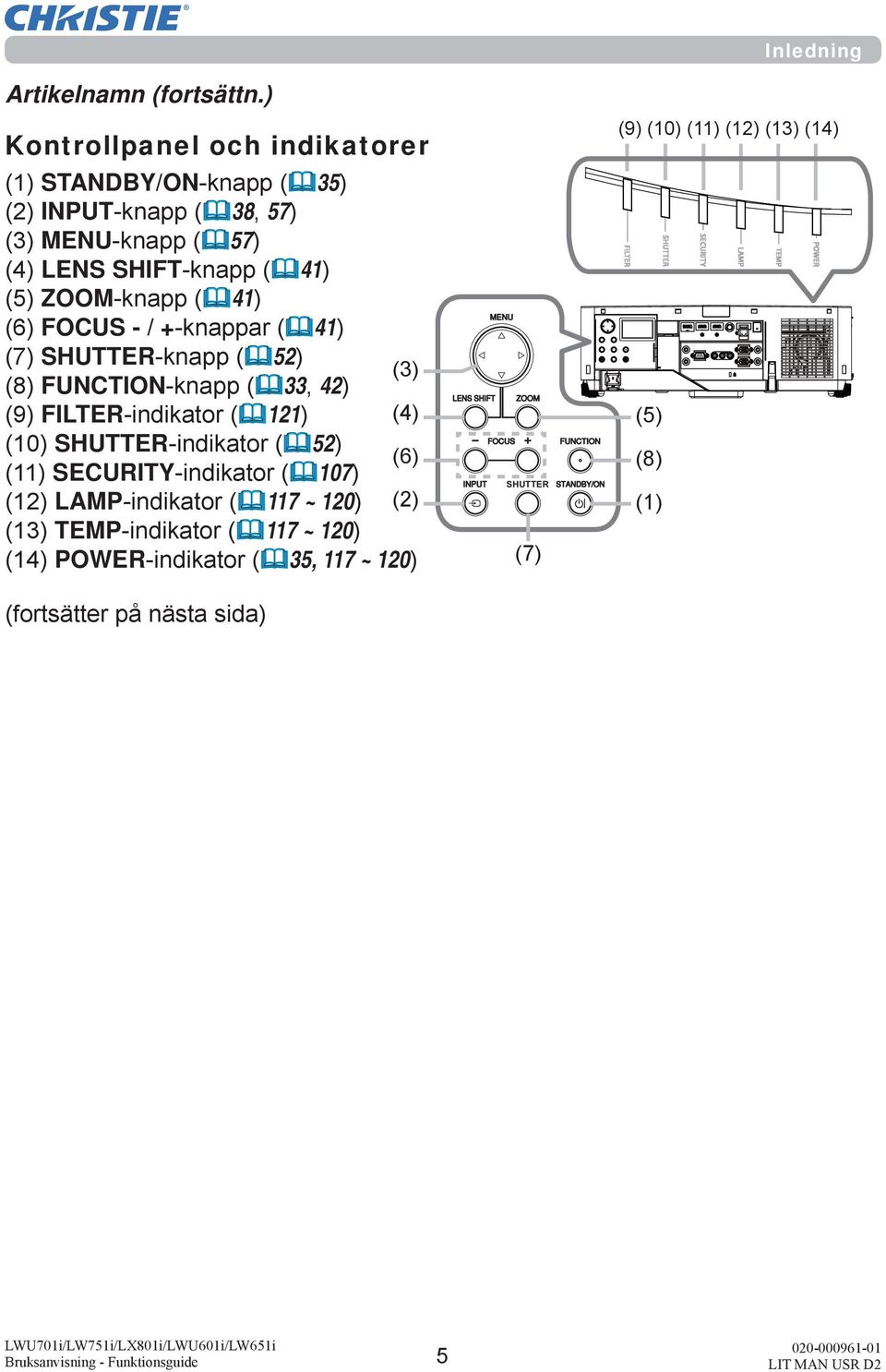

7 Artikelnamn (fortsättn.) Kontrollpanel och indikatorer (1) STANDBY/ON-knapp ( 35) (2) INPUT-knapp ( 38, 57) (3) MENU-knapp ( 57) (4) LENS SHIFT-knapp ( 41) (5) ZOOM-knapp ( 41) (6) FOCUS - / +-knappar ( 41) (7) SHUTTER-knapp ( 52) (3) (8) FUNCTION-knapp ( 33, 42) (9) FILTER-indikator ( 121) (4) (10) SHUTTER-indikator ( 52) (6) (11) SECURITY-indikator ( 107) (12) LAMP-indikator ( 117 ~ 120) (2) (13) TEMP-indikator ( 117 ~ 120) (14) POWER-indikator ( 35, 117 ~ 120) SHUTTER (7) (5) (8) (1) Inledning (9) (10) (11) (12) (13) (14) 5

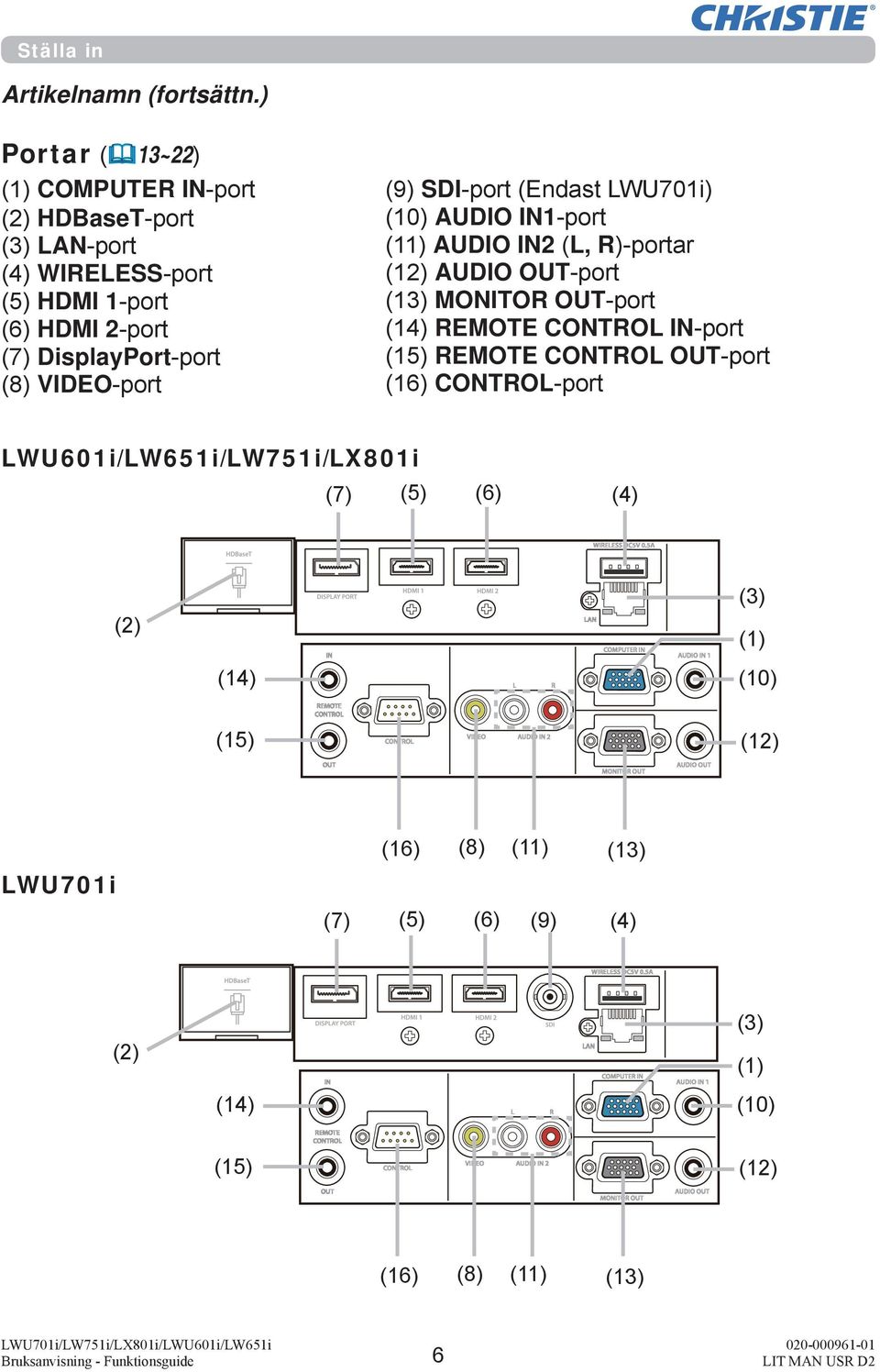

8 Ställa in Artikelnamn (fortsättn.) Portar ( 13~22) (1) COMPUTER IN-port (2) HDBaseT-port (3) LAN-port (4) WIRELESS-port (5) HDMI 1-port (6) HDMI 2-port (7) DisplayPort-port (8) VIDEO-port (9) SDI-port (Endast LWU701i) (10) AUDIO IN1-port (11) AUDIO IN2 (L, R)-portar (12) AUDIO OUT-port (13) MONITOR OUT-port (14) REMOTE CONTROL IN-port (15) REMOTE CONTROL OUT-port (16) CONTROL-port LWU601i/LW651i/LW751i/LX801i (7) (5) (6) (4) (2) (3) (1) (14) (10) (15) (12) LWU701i (16) (8) (11) (5) (6) (7) (9) (13) (4) (2) (3) (1) (14) (10) (15) (12) (16) (8) (11) (13) 6

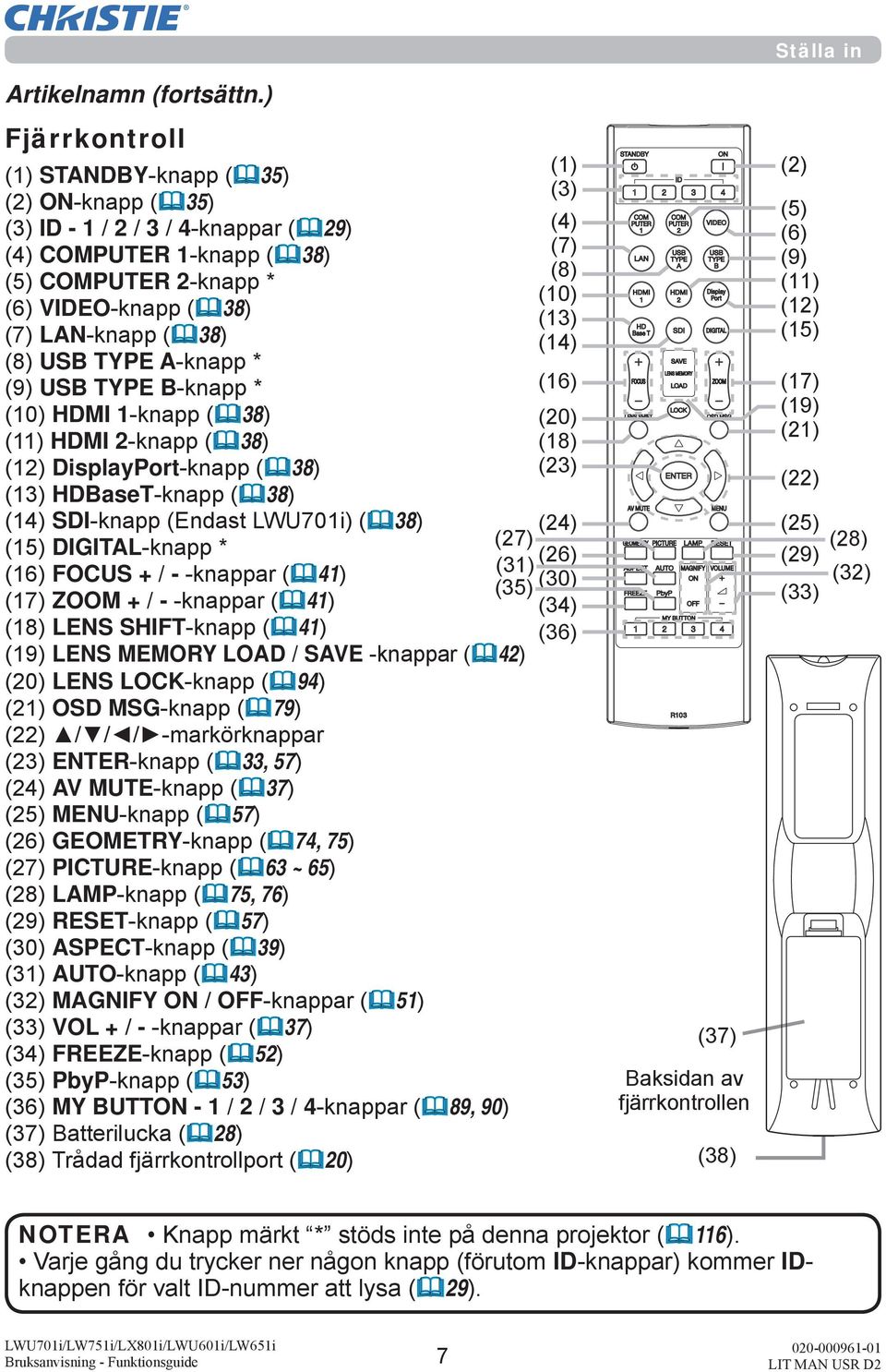

9 Artikelnamn (fortsättn.) Fjärrkontroll (1) STANDBY-knapp ( 35) (2) ON-knapp ( 35) (3) ID - 1 / 2 / 3 / 4-knappar ( 29) (4) COMPUTER 1-knapp ( 38) (5) COMPUTER 2-knapp * (6) VIDEO-knapp ( 38) (7) LAN-knapp ( 38) (8) USB TYPE A-knapp * (9) USB TYPE B-knapp * (10) HDMI 1-knapp ( 38) (11) HDMI 2-knapp ( 38) (12) DisplayPort-knapp ( 38) (13) HDBaseT-knapp ( 38) (14) SDI-knapp (Endast LWU701i) ( 38) (15) DIGITAL-knapp * (16) FOCUS + / - -knappar ( 41) (35) (17) ZOOM + / - -knappar ( 41) (18) LENS SHIFT-knapp ( 41) (19) LENS MEMORY LOAD / SAVE -knappar ( 42) (20) LENS LOCK-knapp ( 94) (21) OSD MSG-knapp ( 79) (22) / / / -markörknappar (23) ENTER-knapp ( 33, 57) (24) AV MUTE-knapp ( 37) (25) MENU-knapp ( 57) (26) GEOMETRY-knapp ( 74, 75) (27) PICTURE-knapp ( 63 ~ 65) (28) LAMP-knapp ( 75, 76) (29) RESET-knapp ( 57) (30) ASPECT-knapp ( 39) (31) AUTO-knapp ( 43) (32) MAGNIFY ON / OFF-knappar ( 51) (33) VOL + / - -knappar ( 37) (34) FREEZE-knapp ( 52) (35) PbyP-knapp ( 53) (36) MY BUTTON - 1 / 2 / 3 / 4-knappar ( 89, 90) (37) Batterilucka ( 28) (38) Trådad fjärrkontrollport ( 20) (1) (3) (4) (7) (8) (10) (13) (14) (16) (20) (18) (23) Baksidan av fjärrkontrollen Ställa in (2) (5) (6) (9) (11) (12) (15) (17) (19) (21) (22) (24) (25) (27) (28) (31) (26) (29) (30) (32) (33) (34) (36) (37) (38) NOTERA Knapp märkt * stöds inte på denna projektor ( 116). Varje gång du trycker ner någon knapp (förutom ID-knappar) kommer IDknappen för valt ID-nummer att lysa ( 29). 7

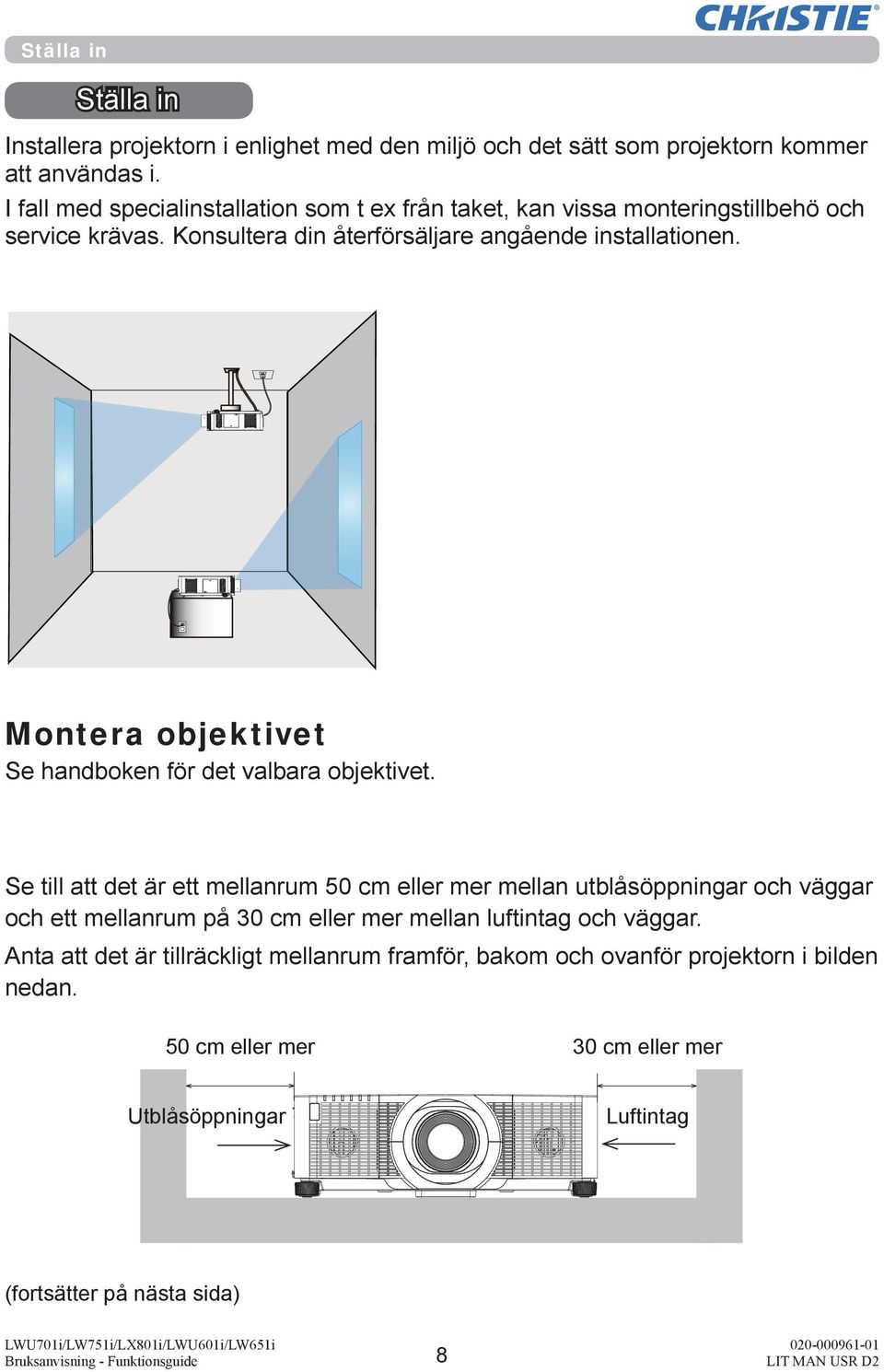

10 Ställa in Ställa in Installera projektorn i enlighet med den miljö och det sätt som projektorn kommer att användas i. I fall med specialinstallation som t ex från taket, kan vissa monteringstillbehö och service krävas. Konsultera din återförsäljare angående installationen. Montera objektivet Se handboken för det valbara objektivet. Se till att det är ett mellanrum 50 cm eller mer mellan utblåsöppningar och väggar och ett mellanrum på 30 cm eller mer mellan luftintag och väggar. Anta att det är tillräckligt mellanrum framför, bakom och ovanför projektorn i bilden nedan. 50 cm eller mer 30 cm eller mer Utblåsöppningar Luftintag 8

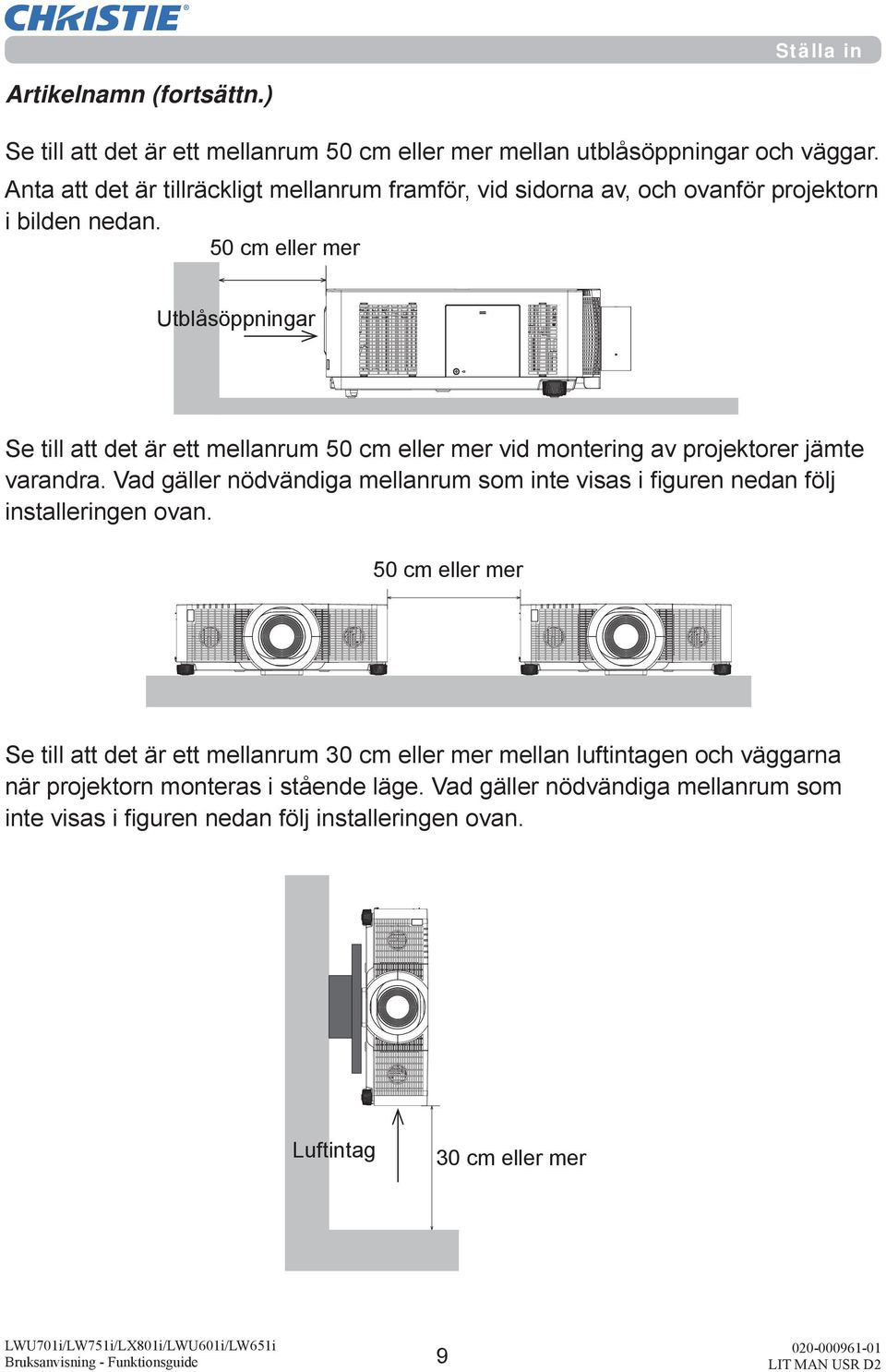

11 Ställa in Artikelnamn (fortsättn.) Se till att det är ett mellanrum 50 cm eller mer mellan utblåsöppningar och väggar. Anta att det är tillräckligt mellanrum framför, vid sidorna av, och ovanför projektorn i bilden nedan. 50 cm eller mer Utblåsöppningar Se till att det är ett mellanrum 50 cm eller mer vid montering av projektorer jämte varandra. Vad gäller nödvändiga mellanrum som inte visas i figuren nedan följ installeringen ovan. 50 cm eller mer Se till att det är ett mellanrum 30 cm eller mer mellan luftintagen och väggarna när projektorn monteras i stående läge. Vad gäller nödvändiga mellanrum som inte visas i figuren nedan följ installeringen ovan. Luftintag 30 cm eller mer 9

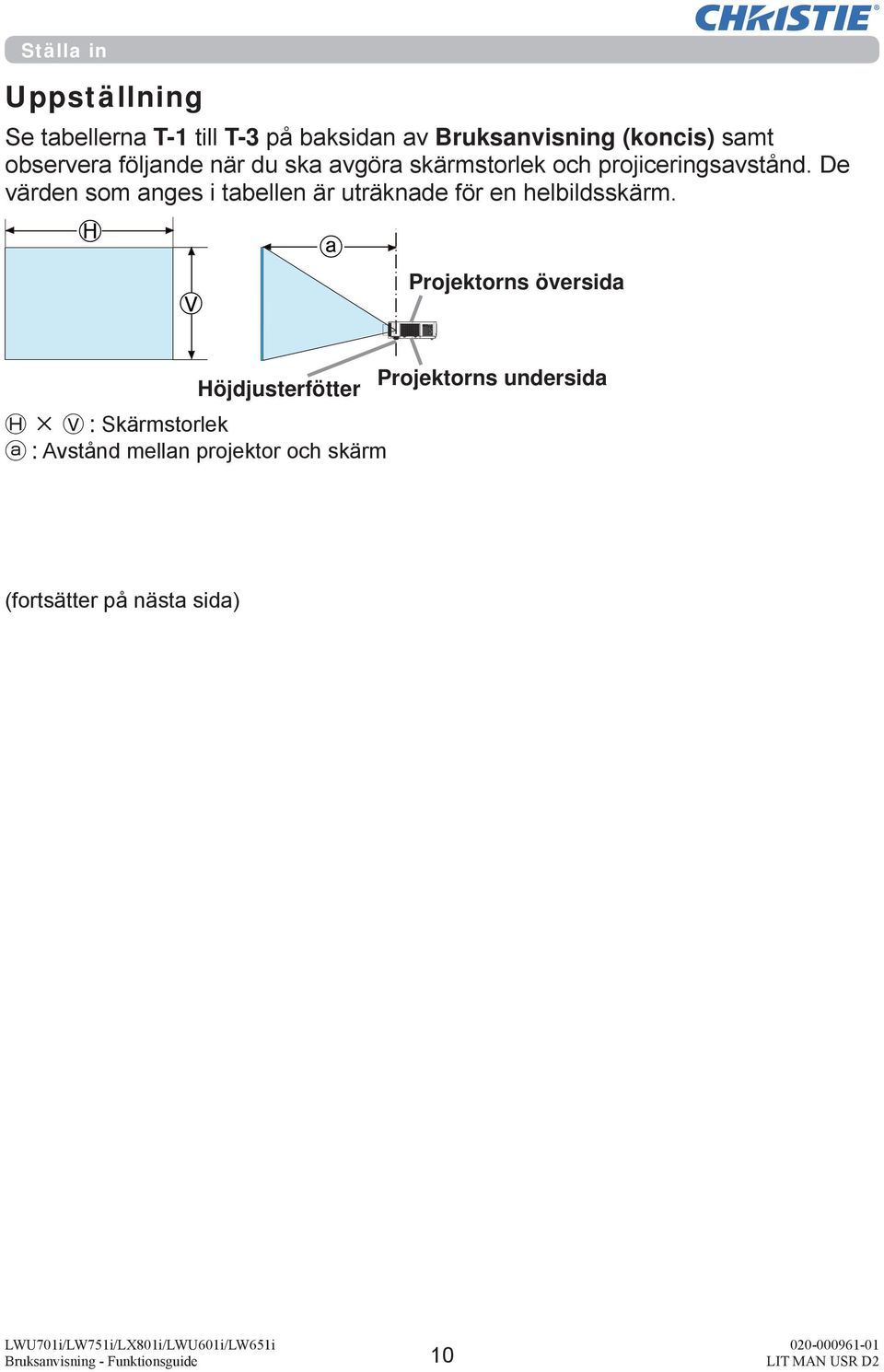

12 9.5 Ställa in Uppställning Se tabellerna T-1 till T-3 på baksidan av Bruksanvisning (koncis) samt observera följande när du ska avgöra skärmstorlek och projiceringsavstånd. De värden som anges i tabellen är uträknade för en helbildsskärm. Projektorns översida Höjdjusterfötter Skärmstorlek Avstånd mellan projektor och skärm Projektorns undersida 10

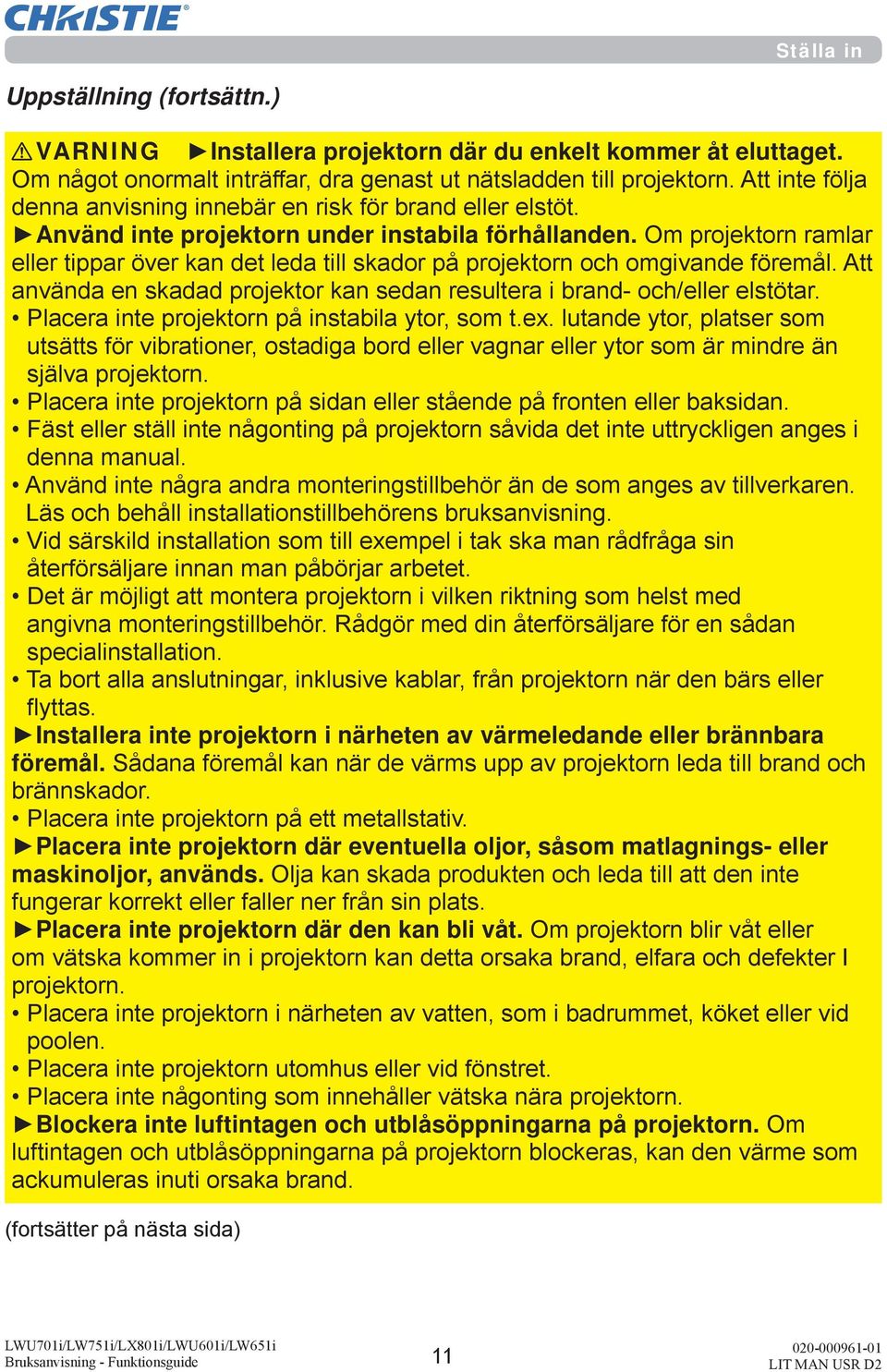

13 Ställa in Uppställning (fortsättn.) VARNING Installera projektorn där du enkelt kommer åt eluttaget. Om något onormalt inträffar, dra genast ut nätsladden till projektorn. Att inte följa denna anvisning innebär en risk för brand eller elstöt. Använd inte projektorn under instabila förhållanden. Om projektorn ramlar eller tippar över kan det leda till skador på projektorn och omgivande föremål. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn på instabila ytor, som t.ex. lutande ytor, platser som utsätts för vibrationer, ostadiga bord eller vagnar eller ytor som är mindre än själva projektorn. Placera inte projektorn på sidan eller stående på fronten eller baksidan. Fäst eller ställ inte någonting på projektorn såvida det inte uttryckligen anges i denna manual. Använd inte några andra monteringstillbehör än de som anges av tillverkaren. Läs och behåll installationstillbehörens bruksanvisning. Vid särskild installation som till exempel i tak ska man rådfråga sin återförsäljare innan man påbörjar arbetet. Det är möjligt att montera projektorn i vilken riktning som helst med angivna monteringstillbehör. Rådgör med din återförsäljare för en sådan specialinstallation. Ta bort alla anslutningar, inklusive kablar, från projektorn när den bärs eller flyttas. Installera inte projektorn i närheten av värmeledande eller brännbara föremål. Sådana föremål kan när de värms upp av projektorn leda till brand och brännskador. Placera inte projektorn på ett metallstativ. Placera inte projektorn där eventuella oljor, såsom matlagnings- eller maskinoljor, används. Olja kan skada produkten och leda till att den inte fungerar korrekt eller faller ner från sin plats. Placera inte projektorn där den kan bli våt. Om projektorn blir våt eller om vätska kommer in i projektorn kan detta orsaka brand, elfara och defekter I projektorn. Placera inte projektorn i närheten av vatten, som i badrummet, köket eller vid poolen. Placera inte projektorn utomhus eller vid fönstret. Placera inte någonting som innehåller vätska nära projektorn. Blockera inte luftintagen och utblåsöppningarna på projektorn. Om luftintagen och utblåsöppningarna på projektorn blockeras, kan den värme som ackumuleras inuti orsaka brand. 11

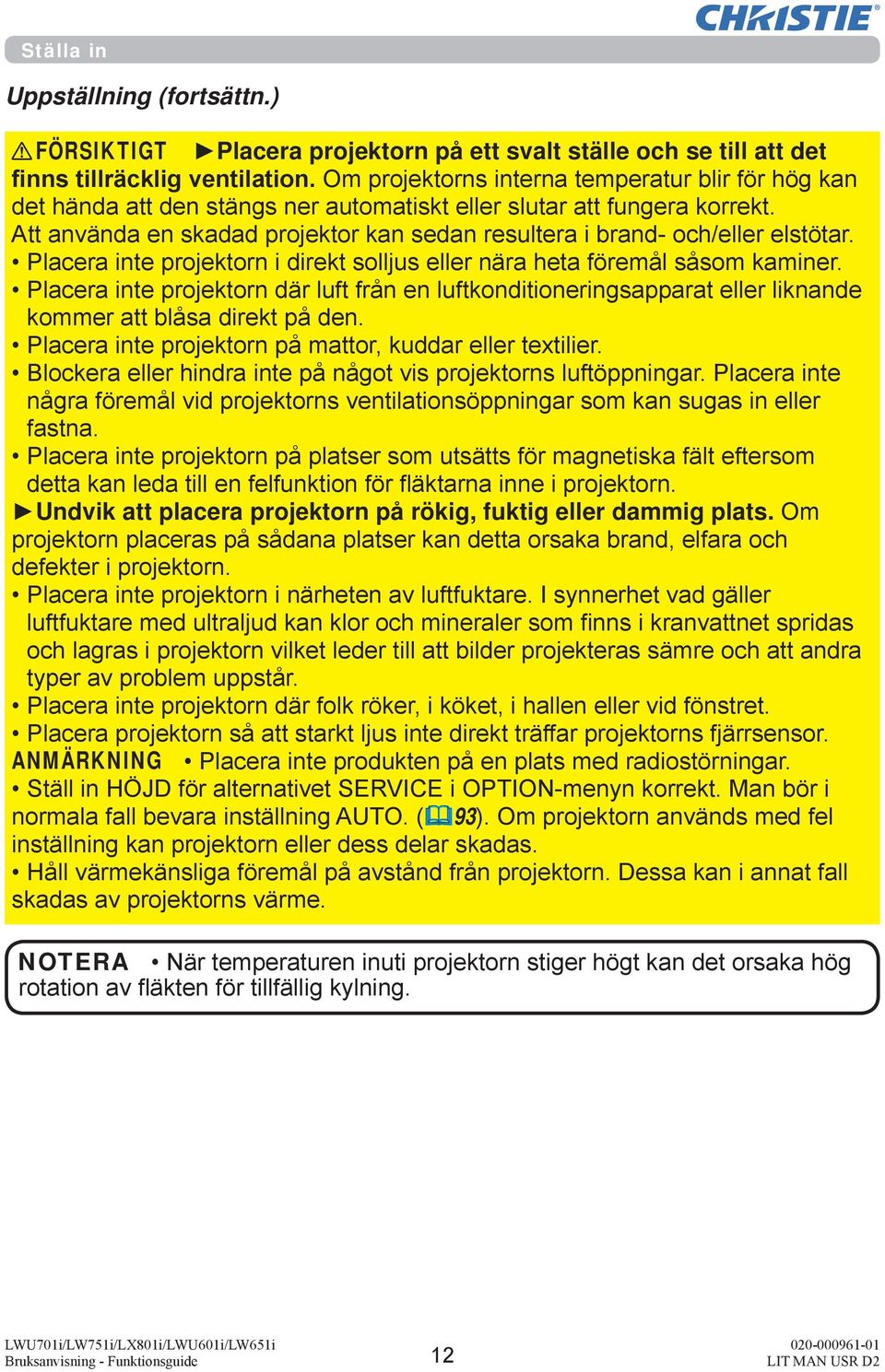

14 Ställa in Uppställning (fortsättn.) FÖRSIKTIGT Placera projektorn på ett svalt ställe och se till att det finns tillräcklig ventilation. Om projektorns interna temperatur blir för hög kan det hända att den stängs ner automatiskt eller slutar att fungera korrekt. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn i direkt solljus eller nära heta föremål såsom kaminer. Placera inte projektorn där luft från en luftkonditioneringsapparat eller liknande kommer att blåsa direkt på den. Placera inte projektorn på mattor, kuddar eller textilier. Blockera eller hindra inte på något vis projektorns luftöppningar. Placera inte några föremål vid projektorns ventilationsöppningar som kan sugas in eller fastna. Placera inte projektorn på platser som utsätts för magnetiska fält eftersom detta kan leda till en felfunktion för fläktarna inne i projektorn. Undvik att placera projektorn på rökig, fuktig eller dammig plats. Om projektorn placeras på sådana platser kan detta orsaka brand, elfara och defekter i projektorn. Placera inte projektorn i närheten av luftfuktare. I synnerhet vad gäller luftfuktare med ultraljud kan klor och mineraler som finns i kranvattnet spridas och lagras i projektorn vilket leder till att bilder projekteras sämre och att andra typer av problem uppstår. Placera inte projektorn där folk röker, i köket, i hallen eller vid fönstret. Placera projektorn så att starkt ljus inte direkt träffar projektorns fjärrsensor. ANMÄRKNING Placera inte produkten på en plats med radiostörningar. Ställ in HÖJD för alternativet SERVICE i OPTION-menyn korrekt. Man bör i normala fall bevara inställning AUTO. ( 93). Om projektorn används med fel inställning kan projektorn eller dess delar skadas. Håll värmekänsliga föremål på avstånd från projektorn. Dessa kan i annat fall skadas av projektorns värme. NOTERA När temperaturen inuti projektorn stiger högt kan det orsaka hög rotation av fläkten för tillfällig kylning. 12

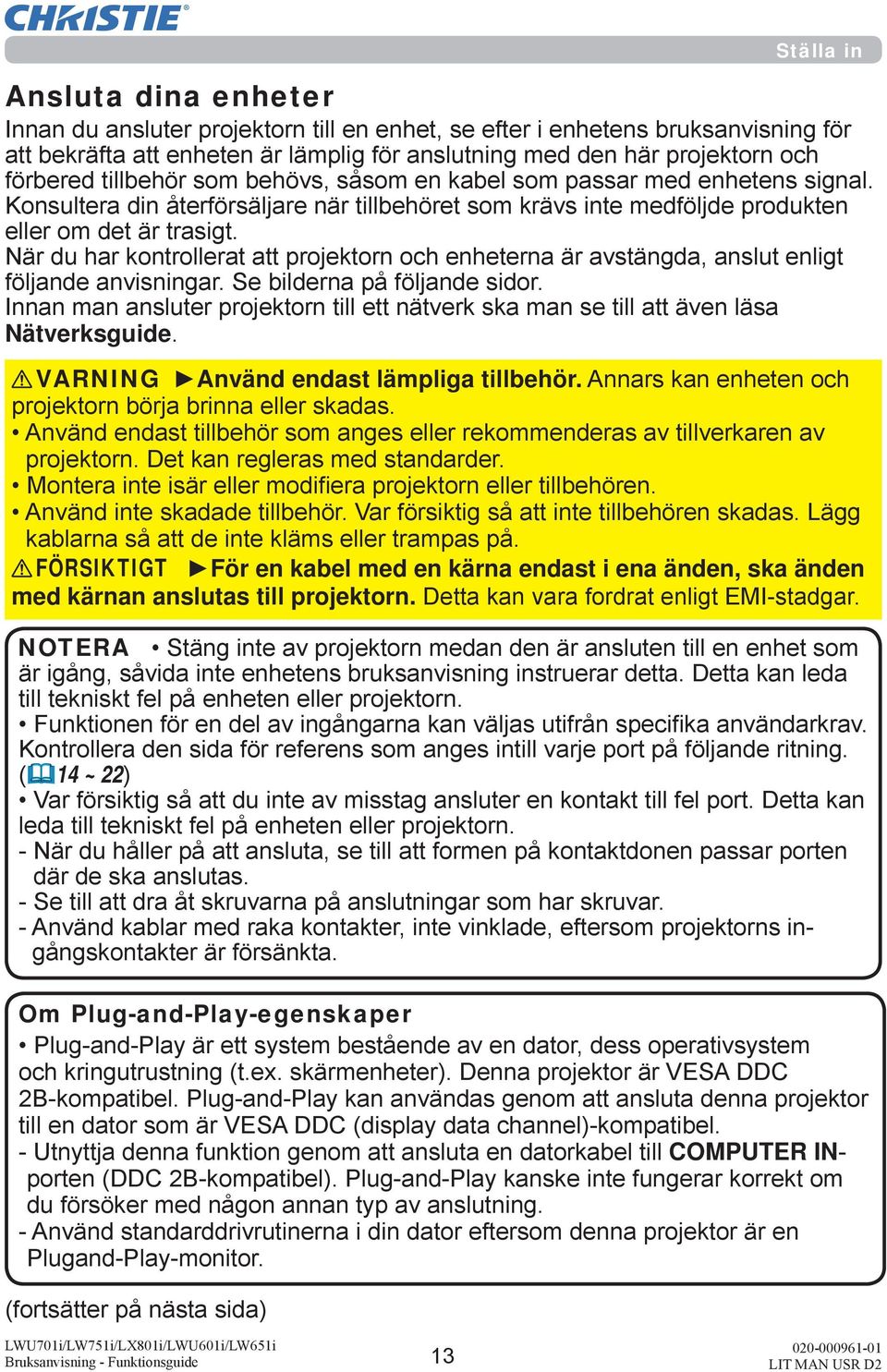

15 Ställa in Ansluta dina enheter Innan du ansluter projektorn till en enhet, se efter i enhetens bruksanvisning för att bekräfta att enheten är lämplig för anslutning med den här projektorn och förbered tillbehör som behövs, såsom en kabel som passar med enhetens signal. Konsultera din återförsäljare när tillbehöret som krävs inte medföljde produkten eller om det är trasigt. När du har kontrollerat att projektorn och enheterna är avstängda, anslut enligt följande anvisningar. Se bilderna på följande sidor. Innan man ansluter projektorn till ett nätverk ska man se till att även läsa Nätverksguide. VARNING Använd endast lämpliga tillbehör. Annars kan enheten och projektorn börja brinna eller skadas. Använd endast tillbehör som anges eller rekommenderas av tillverkaren av projektorn. Det kan regleras med standarder. Montera inte isär eller modifiera projektorn eller tillbehören. Använd inte skadade tillbehör. Var försiktig så att inte tillbehören skadas. Lägg kablarna så att de inte kläms eller trampas på. FÖRSIKTIGT För en kabel med en kärna endast i ena änden, ska änden med kärnan anslutas till projektorn. Detta kan vara fordrat enligt EMI-stadgar. NOTERA Stäng inte av projektorn medan den är ansluten till en enhet som är igång, såvida inte enhetens bruksanvisning instruerar detta. Detta kan leda till tekniskt fel på enheten eller projektorn. Funktionen för en del av ingångarna kan väljas utifrån specifika användarkrav. Kontrollera den sida för referens som anges intill varje port på följande ritning. ( 14 ~ 22) Var försiktig så att du inte av misstag ansluter en kontakt till fel port. Detta kan leda till tekniskt fel på enheten eller projektorn. - När du håller på att ansluta, se till att formen på kontaktdonen passar porten där de ska anslutas. - Se till att dra åt skruvarna på anslutningar som har skruvar. - Använd kablar med raka kontakter, inte vinklade, eftersom projektorns ingångskontakter är försänkta. Om Plug-and-Play-egenskaper Plug-and-Play är ett system bestående av en dator, dess operativsystem och kringutrustning (t.ex. skärmenheter). Denna projektor är VESA DDC 2B-kompatibel. Plug-and-Play kan användas genom att ansluta denna projektor till en dator som är VESA DDC (display data channel)-kompatibel. - Utnyttja denna funktion genom att ansluta en datorkabel till COMPUTER INporten (DDC 2B-kompatibel). Plug-and-Play kanske inte fungerar korrekt om du försöker med någon annan typ av anslutning. - Använd standarddrivrutinerna i din dator eftersom denna projektor är en Plugand-Play-monitor. 13

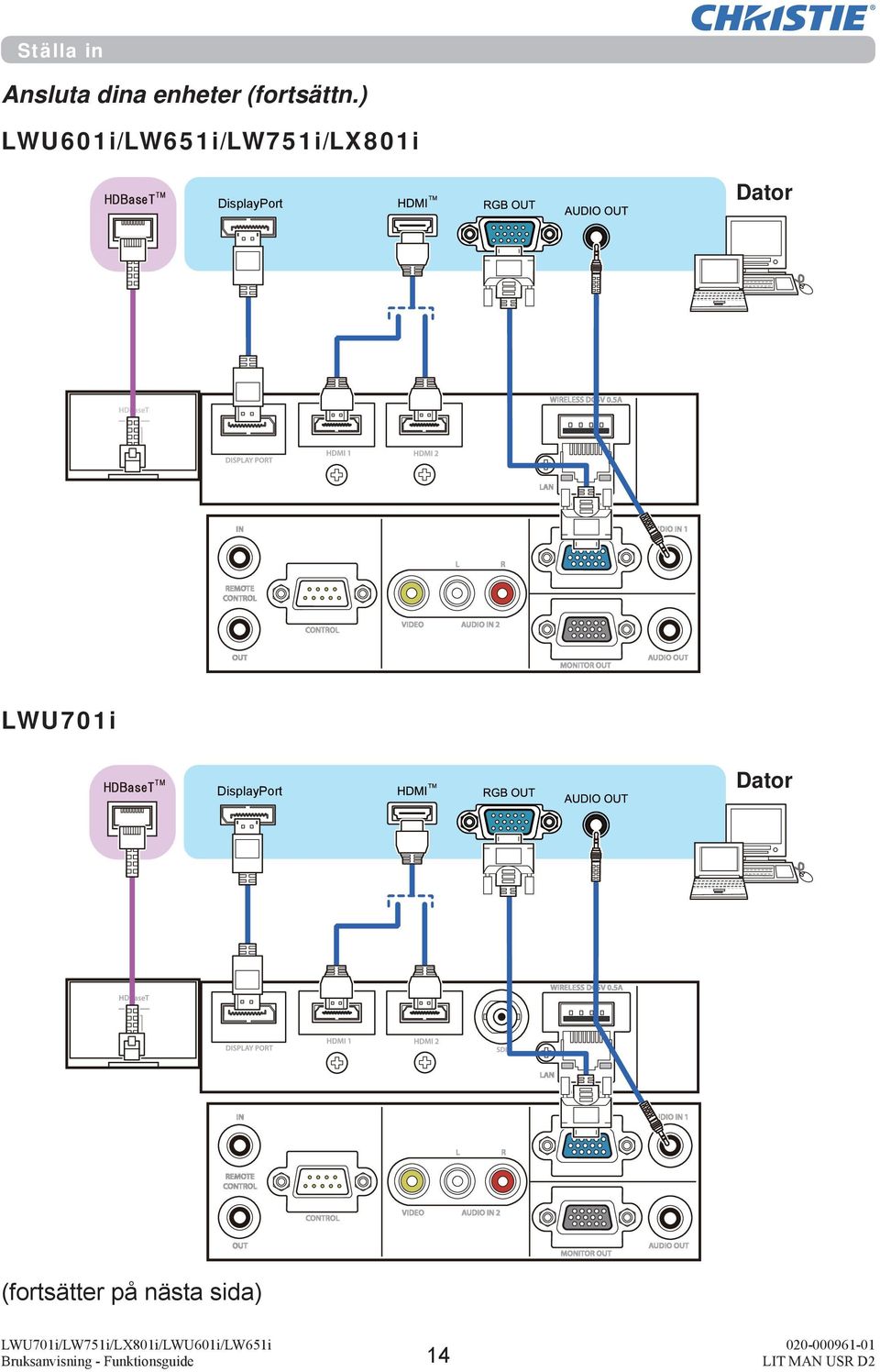

16 Ställa in Ansluta dina enheter (fortsättn.) LWU601i/LW651i/LW751i/LX801i DisplayPort Dator LWU701i DisplayPort Dator 14

17 Ställa in Ansluta dina enheter (fortsättn.) NOTERA Innan du ansluter projektorn till en dator, se efter i datorns bruksanvisning och kontrollera kompabilitet för signalnivå, synkroniseringsmetoder och skärmupplösningens utmatning till projektorn. - Vissa signaler kan behöva en adapter för att ledas in i denna projektor. - Vissa datorer har flera skärmvisningslägen, vilka kan omfatta vissa signaler som inte stöds av denna projektor. - Även om projektorn kan visa signaler med en upplösning upp till UXGA (1600x1200) eller upp till W-UXGA (1920x1200), kommer signalen att konverteras till projektorns panelupplösning innan den visas. Det bästa visningsresultatet åstadkoms om upplösningarna hos insignalen och projektorpanelen är identiska. Om du ansluter den här projektorn och en bärbar dator, måste du mata ut visningen till en extern skärm eller på samma gång mata ut till den interna skärmen och en extern skärm. Se efter i datorns bruksanvisning för inställningar. Beroende på signalingång, kan den automatiska justeringsfunktionen för den här projektorn ta lite tid och inte fungera korrekt. - Observera att en signal för komposit-synk eller synk-på-grön kan förvilla projektorns automatiska inställningsfunktionen ( 71). - Om den automatiska justeringsfunktionen inte fungerar korrekt, kanske du inte kan se dialogen för inställning av skärmupplösning. Använd, om detta skulle ske, en extern skärm. Du kanske kan se dialogen och ställa in lämplig skärmupplösning. Använd DisplayPort-kablar som följer DisplayPort-standard. Användning av DisplayPort-kablar som inte följer DisplayPort-standard kan orsaka onormala funktioner så som bilder med avbrott eller som inte visas. När projektorn är ansluten till utgången för datorn med ett gammalt kretskort eller grafikkort som stöder DisplayPort, kan det hända att projektorn och/eller datorn inte fungerar som de ska. I detta fall, slå av projektorn och/eller datorn, och slå på dem igen. När utgången för DisplayPort ansluts till ingången på projektorn, rekommenderas användning av en dator med det senaste kretskortet eller grafikkortet. DisplayPort-kablar som säljs i handeln kan låsa systemet. När kabeln kopplas loss, tryck på knappen på kabelns kontakt. Vissa datorer kan ta lång tid för att visa bilden. Strömförsörjning är tillgänglig för ansluten apparat med ingångsporten för DisplayPort. Men det är inte tillgängligt för datorn. När signalen från apparaten med en signalomvandlingsadapter är ansluten till ingångsporten på DisplayPort, kan det hända att bilden inte visas. Använd en omvandlare tillgänglig i handeln vid anslutning av utgångsporten för HDMI på datorn med ingångsporten på DisplayPort på projektorn. 15

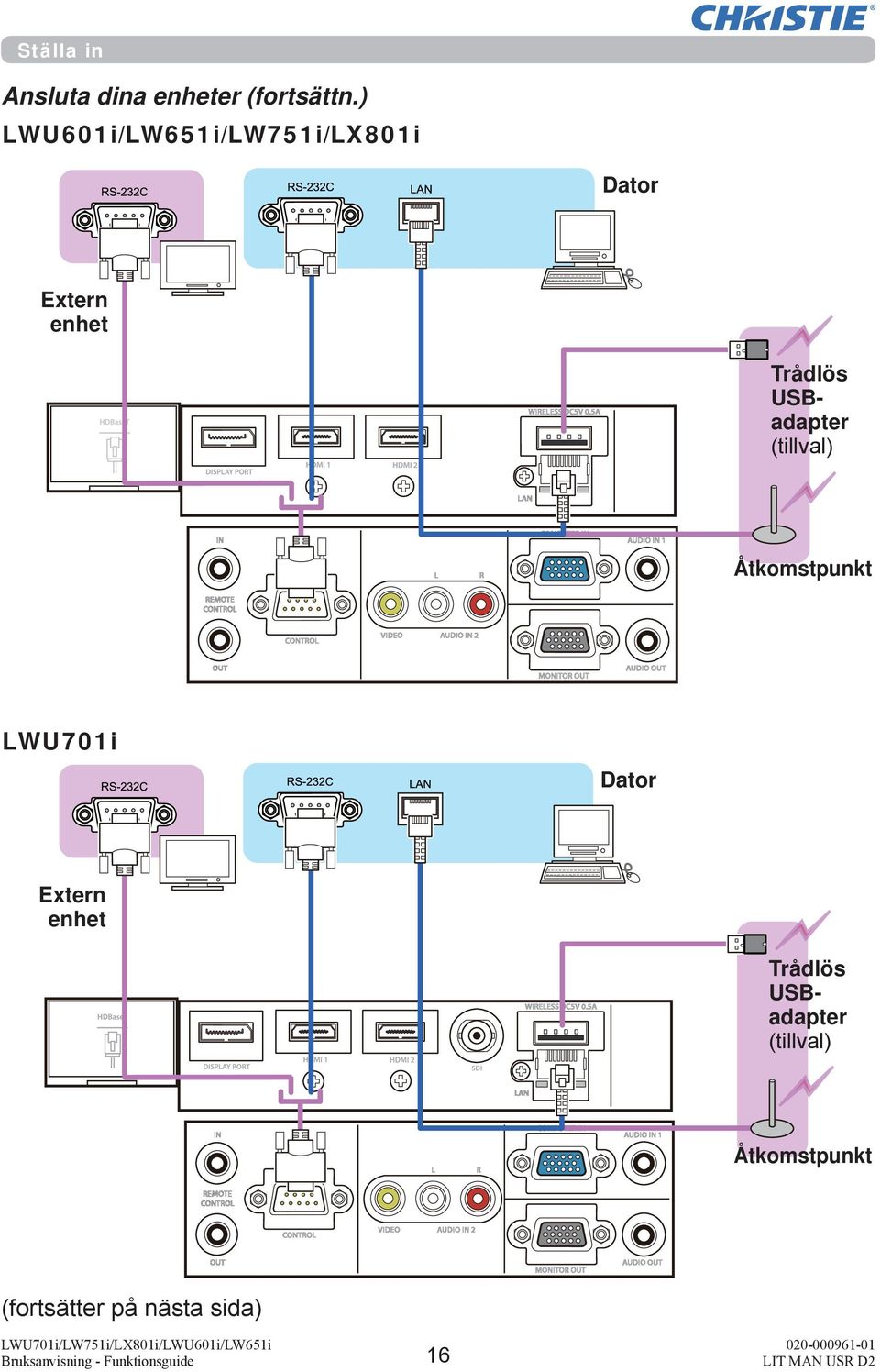

18 Ställa in Ansluta dina enheter (fortsättn.) LWU601i/LW651i/LW751i/LX801i Dator Extern enhet Trådlös USBadapter (tillval) Åtkomstpunkt LWU701i Dator Extern enhet Trådlös USBadapter (tillval) Åtkomstpunkt 16

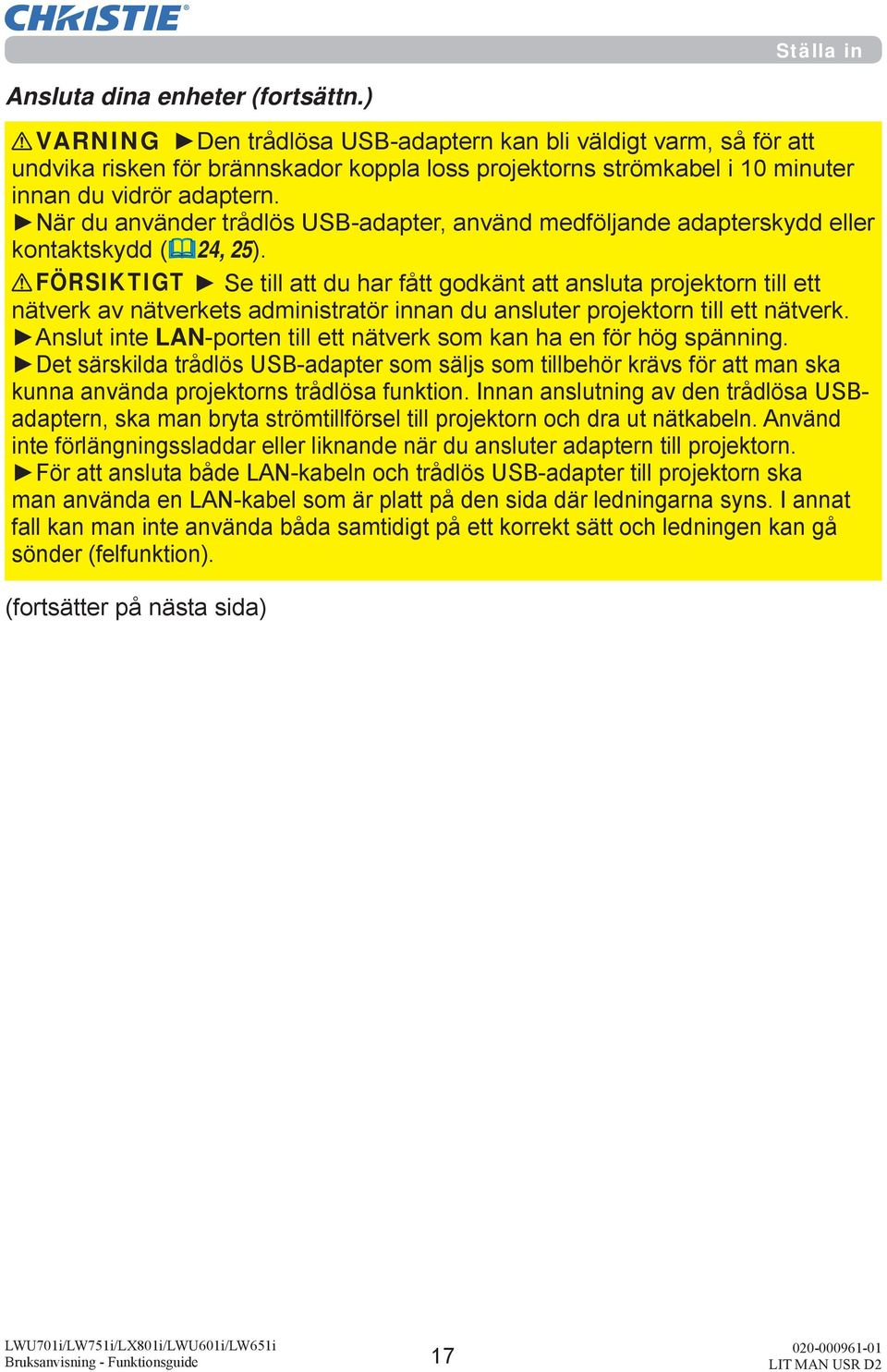

19 Ställa in Ansluta dina enheter (fortsättn.) VARNING Den trådlösa USB-adaptern kan bli väldigt varm, så för att undvika risken för brännskador koppla loss projektorns strömkabel i 10 minuter innan du vidrör adaptern. När du använder trådlös USB-adapter, använd medföljande adapterskydd eller kontaktskydd ( 24, 25). FÖRSIKTIGT Se till att du har fått godkänt att ansluta projektorn till ett nätverk av nätverkets administratör innan du ansluter projektorn till ett nätverk. Anslut inte LAN-porten till ett nätverk som kan ha en för hög spänning. Det särskilda trådlös USB-adapter som säljs som tillbehör krävs för att man ska kunna använda projektorns trådlösa funktion. Innan anslutning av den trådlösa USBadaptern, ska man bryta strömtillförsel till projektorn och dra ut nätkabeln. Använd inte förlängningssladdar eller liknande när du ansluter adaptern till projektorn. För att ansluta både LAN-kabeln och trådlös USB-adapter till projektorn ska man använda en LAN-kabel som är platt på den sida där ledningarna syns. I annat fall kan man inte använda båda samtidigt på ett korrekt sätt och ledningen kan gå sönder (felfunktion). 17

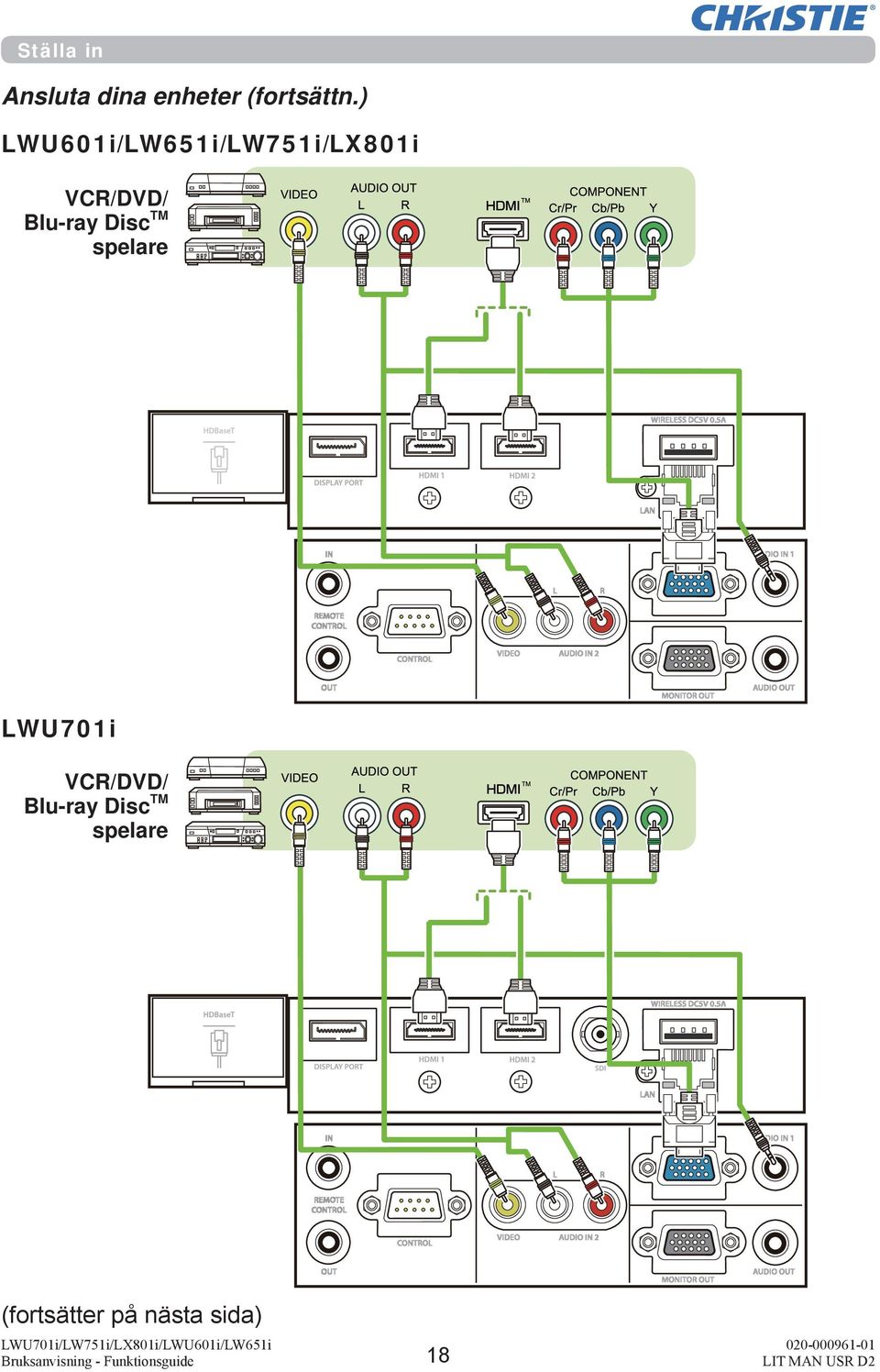

20 Ställa in Ansluta dina enheter (fortsättn.) LWU601i/LW651i/LW751i/LX801i VCR/DVD/ Blu-ray Disc TM spelare LWU701i VCR/DVD/ Blu-ray Disc TM spelare 18

21 Ställa in Ansluta dina enheter (fortsättn.) Angående HDBaseT anslutning HDBaseT är en teknologi för att överföra bild, ljud, ethernet eller seriell kontrollsignal via LAN-kabel. Gå till följande URL angående apparater från andra företag som stöder HDBaseT och har bekräftats kompatibla med denna projektor. LAN eller HDBaseT ingångs-port kan väljas som ethernetsignalingång genom att ändra i menyn. Använd LAN-kablar upp till 100 m långa. Om denna längd överstigs kan bild och ljud försämras och även leda till fel på LAN överföring. NOTERA HDMI-portarna på denna modell är kompatibla med HDCP (Highband-width Digital Content Protection) och kan därför visa videosignaler från HDCP-kompatibla DVD-spelare eller motsvarande. - HDMI-portarna har stöd för följande signaler: För videosignaler, se Bruksanvisning (detaljerad) Funktionsguide - Technical. Audiosignal: Format Linjär PCM Samplingsfrekvens 48 khz / 44,1 khz / 32 khz - Denna projektor kan anslutas med annan utrustning som har HDMI TM -kontaktdon, men med viss utrustning kanske projektorn inte fungerar korrekt, och kanske inte ger bild. - Kvalificerad kabel krävs för HDBaseT anslutning. - Se till att använda en HDMI TM -kabel som har HDMI TM -loggan. - Använd en Kategori 2-certifierad HDMI -kabel för att mata in 1080p@50/60- signaler till projektorn. - När projektorn är ansluten till en enhet som har DVI-koppling, använder du en kabel för DVI till HDMI TM för att ansluta HDMI TM -ingången. Eventuellt kan HDMI -kablarna lossna lätt på grund av avsaknaden av en mekanisk spärr på kablarna och kontakterna. Det är rekommenderat att fästa HDMI-kablarna med HDMI-kabelhållare och Kabelband för att förhindra att de lossar ( 23). 19

22 Ställa in Ansluta dina enheter (fortsättn.) LWU601i/LW651i/LW751i/LX801i En annan projektor Monitor Högtalare (med en förstärkare) (Trådad) Fjärrkontroll LWU701i En annan projektor Monitor Högtalare (med en förstärkare) (Trådad) Fjärrkontroll 20

23 Ställa in Ansluta dina enheter (fortsättn.) NOTERA För att använda en trådad fjärrkontroll ansluter man en sådan (tillval) till REMOTE CONROL IN-porten. Man kan även ansluta en annan projektor till REMOTE CONROL OUT-porten för att kunna styra den med den trådbundna fjärrkontrollen. Man kan använda den här projektorn som ett fjärrkontrollrelä med portarna REMOTE CONROL IN och OUT. För att ansluta den trådbundna fjärrkontrollen eller en annan projektor till portarna REMOTE CONROL IN eller OUT ska man använda ljudkablar med minikontakter för stereo med en diameter på 3,5 mm. När fjärrkontrollsignalen finns i en miljö där den har svårt att nå projektorn, är denna funktion praktisk. 21

24 Ställa in Ansluta dina enheter (fortsättn.) LWU701i SDI OUT Kamera för kommersiellt bruk NOTERA SDI-porten för denna modell stöder följande SDI-signaler: SD-SDI-signal: som följer SMPTE ST 259-C standard YCBCR 4:2:2 10-bitar 480i, 576i Enkel länk HD-SDI-signal: som följer SMPTE ST 292 standard YPBPR 4:2:2 10-bitar 3G-SDI Nivå-A signal: som följer SMPTE ST 424 standard YPBPR 4:2:2 10-bitar - Denna projektor kan anslutas till annan utrustning som har SDI-kontakt, men med viss utrustning kanske projektorn inte fungerar korrekt. - Använd en kabel 5CFB eller större (5CFB, 7CFB, m.m.), eller Belden 1694A eller större för att överföra bilden ordentligt. Och använd en kabel som är 100 m eller kortare. - Inställning av MENYN kan behövas beroende på ansluten apparat. 22

25 Ställa in Fästa kablarna Ta bort skruven placerad på undersidan av HDMI-kontakten och använd den för att fästa HDMI-kabelhållaren. skruv Det är rekommenderat att fästa HDMI-kablarna med medföljande HDMI-kabelhållare och kabelband som visas på bilden för att förhindra att de lossar. Använd ett kabelband av en storlek på 2.0 x 4.0 mm eller mindre. Inget kabelband Med kabelband HDMI-kabelhållare Kabelband VARNING Fäst inte andra kablar än HDMI. FÖRSIKTIGT För att fästa kabeln använd medföljande kabelband eller plastband med en storlek av 2.0 x 4.0 mm eller mindre. Ett metallband kan skada kablarna och kabelklämman. Samla inte ihop kablarna för hårt. Kablarna eller klämman kan skadas. 23

26 Ställa in Fästa adapterskydd När du använder trådlös USB-adapter använd medföljande adapterskydd för stöldskydd. trådlös USB-adapter: USB-WL-11N-NS Temperaturfält: 0 ~ 45 C (Funktion) 1. Lossa skruven (markerad med en triangel) nere till vänster på WIRELESSporten. WIRELESS DC5V 0.5A LAN 2. Sätt i fliken på skyddet i hålet uppe till höger på WIRELESS-porten i pilens riktning. WIRELESS DC5V 0.5A Flik 3. Passa in skruvhålen på projektorn och skyddet. Sätt sedan in skruven som togs bort från projektorn i hålen och dra fast skruven. WIRELESS DC5V 0.5A LAN VARNING Håll små delar utom räckhåll för barn och husdjur. Stoppa inte några delar i munnen. Den trådlösa USB-adaptern kan bli väldigt varm, så för att undvika risken för brännskador koppla loss projektorns strömkabel i 10 minuter innan du vidrör adaptern. 24

27 Ställa in Fästa kontaktskyddet Kontaktskydd Hake Sätt i de två klorna på kontaktskyddet i hålet på höljet och kontrollera att de två hakarnafastnar i höljet. När kontaktskyddet tas av tryck haken i pilens riktning och dra den framåt. NOTERA Fäst inte adapterskyddet när du fäster kontaktskyddet. 25

28 Ställa in Använda säkerhetsbygeln och urtaget En i handeln förekommande anti-stöld-kedja eller vajer kan fästas till säkerhetsbygeln på projektorn. Se bilden för att välja en antistöld-kedja eller vajer. Denna produkt har även säkerhetsurtag för Kensington-lås. För detaljer, se manualen för säkerhetsanordningen. Anti-stöld-kedja eller vajer Säkerhetsbygel 11mm Säkerhetsurtag 19mm 15mm VARNING Använd inte säkerhetsbygeln och -urtaget för att förhindra projektorn från att falla ned, eftersom de inte är avsedda för detta. FÖRSIKTIGT Placera inte en anti-stöld-kedja eller -vajer nära utblåsöppningarna. Den kan bli för varm. NOTERA Säkerhetsbygeln och -urtaget innebär inte ett omfattande stöldskydd. De är avsedda att användas som en kompletterande stöldskyddsåtgärd. Säkerhetsspärren ( 4) kan användas i samma syfte som säkerhetsbygeln. 26

29 Ställa in Anslutning av nätsladden 1. Sätt i strömsladdens kontakt till AC (AC-ingång) på projektorn. AC Strömkabel 2. Tryck in Kabelstoppet till dess att det fångas av haken. Kabelstopp Strömkabel 3. Sätt in strömsladdens stickkontakt i uttaget. Inom ett par sekunder från det att nätsladden anslutits kommer POWER-indikatorn att tändas och lysa med ett fast orange ljus. Hake Kom ihåg att när funktionen DIREKT STRÖM PÅ är aktiverad kommer anslutning av nätsladden att slå på projektorn. VARNING Anslut inte projektorn till vägguttaget när lensenheten inte är monterat. Var extra försiktig när du ansluter strömsladden, då en felaktig anslutning kan resultera i brand och/eller elektriska stötar. Rör inte strömkabeln med våta händer. Använd endast strömsladden som medföljer projektorn. Om den är skadad, kontakta din återförsäljare för att få en ny hel. Modifiera aldrig strömsladden. Koppla endast in strömsladden i ett nätuttag som har en spänning som sladden är avsedd för. Nätuttaget för finnas i närheten av projektorn och vara lättåtkomligt. Ta ur strömsladden för total frånkoppling. Fördela inte strömtillförseln över flera enheter. Detta kan överbelasta uttaget och kontakterna, göra så att anslutningen lossnar samt orsaka brand, elstötar eller andra olyckor. Anslut jorduttaget på enhetens nätkontakt till byggnadens jorduttag via en särskild strömkabel (buntad). ANMÄRKNING Den här produkten är utformat för IT-energisystem med en huvudspänning på 220 till 240 V. 27

30 Fjärrkontroll Fjärrkontroll Sätta i batterier Sätt i batterierna i fjärrkontrollen innan du använder den. Om fjärrkontrollen börjar fungera dåligt, börja med att byta ut batterierna. Om du inte använder fjärrkontrollen under en längre period, ta ut batterierna ur fjärrkontrollen och lagra dem på en säker plats. Ta bort batteriluckan genom att fatta tag i dess 1. hakdel. Sätt i två AA-batterier med deras plus och minuspoler rättvända såsom visas på fjärrkontrollen. (Använd lämpliga AA brunstenseller alkaliska batterier (icke uppladdningsbara) i enlighet med lagar och bestämmelser. Batterier ingår ej.) 3. Sätt tillbaka batteriluckan i pilens riktning och snäpp tillbaka den på plats. 1 3 VARNING Hantera alltid batterier försiktigt och använd dem endast enligt anvisningarna. Felaktig användning kan resultera i batteriexplosion, sprickor eller läckage, vilket skulle kunna resultera i brand, skada och/eller förorening av miljön. Se till att endast använda angivna batterier. Använd inte batterier av olika typer samtidigt. Blanda inte ett nytt batteri med ett använt. Se till att plus- och minuspolerna är korrekt riktade när du sätter i ett batteri. Håll batterier borta från barn och djur. Ladda inte upp, kortslut eller montera isär ett batteri. Låt inte ett batteri komma i kontakt med eld eller vatten. Förvara batterier på en mörk, sval och torr plats. Om du observerar batteriläckage, torka bort det som läckt och sätt i ett nytt batteri. Om du får batterisubstans på kropp eller kläder, skölj rikligt med vatten omedelbart. Följ lokala lagar vid omhändertagande av batteriet. 28

31 Använda funktionen FJÄRR-ID Fjärrkontroll Använd denna funktion för att styra specifika projektorer ID-knappar via den fjärrkontroll som tilldelats samma ID-nummer när du använder flera projektorer av samma typ samtidigt. Tilldela varje projektor ett ID-nummer innan du använder alternativet FJÄRR-ID i menyn SERVICE i menyn OPTION ( 95). Tryck på knappen ID med samma ID-nummer som tilldelats den projektor du ska styra. Den ID-knapp som valts kommer att lysa under flera sekunder. NOTERA Varje gång du trycker ner någon knapp (förutom ID-knappar) kommer IDknappen för valt ID-nummer att lysa. För att bekräfta projektorns aktuella ID, trycker du på någon ID-knapp under 3 sekunder. Dess nummer kommer att visas på varje skärm oavsett inställt ID för projektorn. Ändra fjärrkontrollens signalfrekvens Den medföljande fjärrkontrollen har två möjliga signalfrekvenser, Läge 1:NORMAL and Läge 2:HÖG. Om fjärrkontrollen inte fungerar korrekt, försök att ändra signalfrekvensen. För att ställa in läget, håll de två knapparna som anges nedan, samtidigt intryckta i ungefär tre sekunder. (1) S ätt till Läge 1:NORMAL MENU- och MY BUTTON-4 -knapparna (2) S ätt till Läge 2:HÖG AV MUTE- och MY BUTTON-1- knapparna (2) AV MUTEknapp MY BUTTON-1- knapp (1) MENUknapp MY BUTTON-4 -knapp Kom ihåg att "FJÄRR FREKVENS" under SERVICE i OPTION-menyn ( 95) på projektorn skall ställas till samma läge som fjärrkontrollen. 29

32 Fjärrkontroll Om fjärrkontrollens signal Fjärrkontrollen fungerar ihop med projektorns fjärrsensor. Denna projektor har två fjärrsensorer, placerade på framsidan och baksidan. Sensorerna kan känna av signaler inom följande områden: 60 grader (30 grader till vänster och höger om sensorn) med 3 meters räckvidd. 3m m (Ca.) NOTERA Man kan inaktivera en av sensorerna via alternativet FJÄRR MOTTAG i menyn SERVICE i menyn OPTION ( 95). En fjärrkontrollsignal som refl ekteras mot skärmen eller liknande kan fungera. Om det är svårt att nå sensorn direkt, försök att få signalen att refl ekteras. Fjärrkontrollen använder infrarött ljus för att sända signaler till projektorn (Klass 1-lysdiod), så se till att använda fjärrkontrollen i ett område fritt från hinder som kan blockera fjärrkontrollens signal till projektorn. Fjärrkontrollen kanske inte fungerar korrekt om kraftigt ljus (såsom direkt solljus) eller ljus från extremt nära håll (såsom från lysrör) lyser på fjärrsensorn på projektorn. Justera projektorns läge för att undvika sådant ljus. 30

33 Statusmonitor Statusmonitor Statusmonitorn är sub-lcd:n på bakpanelen. Statusmonitorn visar aktuellt tillstånd på projektorn inklusive fel, inställningsinformation och felhistorik. Statusmonitor Visar tillståndet på projektorn Om inga knappar har används kommer Statusmonitorn att visas som nedan beroende på projektorns tillstånd. NOTERA Statusmonitor visar ingenting medan projektorn är i vänteläge om posten VÄNTLÄGE under menyn INSTÄLL. är satt till SPARA ( 78). När INSTALLATION i INSTÄLL.-menyn är satt till FRAM / TAK eller BAK / TAK, kommer innehållet på Statusmonitor att visas upp och ner ( 77). I normalt tillstånd Statusmonitorn visar projektorns tillstånd på tre rader. Rad 1 : Visar tillståndet på projektorn. När lampan är på kommer vald port att visas. Visade tillstånd är enligt nedan; STANDBY: Projektorn är i vänteläge. WARM UP: Projektorn håller på att värmas upp. SEARCHING: Projektorn söker efter en ingångssignal. COOL DOWN: Projektorn håller på att kylas ned. Rad 2 : Visar tillståndet för avkänd ingångssignal medan lampan är på. Annars visas projektorns serienummer. Visade tillstånd är enligt nedan; SYNC OUT: Avkänd ingångssignal är utanför angivet område. NO SIGNAL: Det finns ingen insignal. CONNECTED: Projektorn har anslutits till nätverket eller datorn och bilder överförs till projektorn medan LAN port är vald. HOLD: Projektorn har anslutits till nätverket men ingen bild överförs medan LAN port är vald. NOT CONNECTED: Projektorn är inte ansluten till nätverket eller datorn medan LAN port är vald. : Visar tillförd spänning och omgivande temperatur i Celsius medan Rad 3 lampan är på. 31 S T A N D B Y # A B 2 3 C exempel

34 Statusmonitor Visar tillståndet på projektorn (fortsättn.) NOTERA Medan projektorn söker en ingångssignal i normalt tillstånd kommer ingenting att visas på rad 2 i monitorn. Visad temperatur kan skilja sig något från verklig omgivande temperatur då visad temperatur mats inuti projektorn. I felläge Statusmonitorn visar en varning för ett fel med större bokstäver. Lös felen genom att titta i tabellen i avsnitten "Relaterade meddelanden" ( 114 ~ 116) och "Angående COV E indikatorlamporna" ( 117 ~ 121) när varningen visas. Varningar; AIR (AIR FLOW): Den interna temperatur håller på exempel att stiga. Se beskrivningen för meddelandet "KONTROLLERA LUFTFLÖDET" i tabellen ( 115). COLD: Det finns en möjlighet att en inre del har blivit för nedkyld. Se LAMP och TEMP indikatorerna blinkar alternativt i tabellen ( 120). FILTR (FILTER): Det är dags att rengöra luftfiltret. Se LAMP och TEMP indikatorerna blinkar samtidigt i tabellen ( 120). SHUTR: Slutarfel Kontakta din återförsäljare eller servicefirma. SHIFT: Linsförskjutningsfel Kontakta din återförsäljare eller servicefirma. Fel; COVER: Lampluckan har inte fästs korrekt. Se LAMP indikatorns blink i tabellen ( 118). FAN: Kylfläkten fungerar inte. Se TEMP indikatorns blink i tabellen ( 118). LAMP: Lampan tänds inte. Se LAMP indikatorns tändning i tabellen ( 118). TEMP: Det finns en möjlighet att en inre del har blivit för varm. Se TEMP indikatorns tändning i tabellen ( 119). ACBLK: Se LAMP indikatorns tändning i tabellen ( 118). OTHER: Andra fel än ovan ( 119). NOTERA När en av varningarna för fel på FAN, LAMP, COVER, TEMP visas, kommer bakgrundsljuset att blinka samtidigt. R 32

35 Visar loggen När projektorm är i normalt tillstånd, eller visar en av varningarna för AIR FLOW, COLD eller FILTER fel, tryck in knappen FUNCTION på kontrollpanelen, tryck på knappen ENTER på fjärrkontrollen under tre sekunder eller tryck på en av knapparna MY BUTTON om den är tilldelade som STATUSMONITOR. Bakgrundsljuset på monitorn slås på. För att visa inställningsinformation inklusive användningstid Använd knapparna / för att ändra display. Första visning Användningstid Nätverksinformation Statusmonitor Aktuell inställningsinformation och felhistoriken kan visas på Statusmonitorn med knappfunktionen. NOTERA Medan projektorn värmer upp kommer knapptryck att ignoreras. Statusmonitor visar ingenting eller ingen knapp trycks ner på monitorn är tillgänglig medan projektorn är i vänteläge om posten VÄNTLÄGE under menyn INSTÄLL. är satt till SPARA ( 78). Både Statusmonitorn och OSD-menyn kan inte manövreras samtidigt. FUNCTION button ENTER -knapp Användningstid: Statusmonitorn visar lamptiden (användningstid för aktuell lampa), filtertid (användningstid för luftfilter) och projektorns användningstid. Nätverksinformation: Nätverksinformationen visas över tre sidor. Använd knapparna / för att ändra sida. Visad information på varje sida är enligt nedan; 0 L A M P h F I L T E R h S Y S T E M h Användningstid (exempel) I P A D D R E S S W N Lamptid Filtertid Projektorns användningstid Trådlös Trådbunden Sida 2 Sida 1 Sida 3 : Nätmask (trådlös och trådbunden) : IP-adress (trådlös och trådbunden) : Standard-gateway (trådlös och trådbunden) Nätverksinformation (exempel) 33

36 Statusmonitor Visar loggen (fortsättn.) NOTERA Statusmonitor och dess bakgrundsljus återgår till första tillståndet innan knappen FUNCTION eller ENTER trycktes ner när någon knapp förutom markörknapparna trycks ner eller efter cirka 30 sekunder utan knappfunktion. Projektorns användningstid är den totala lamptiden från det att projektorn är tillverkad. Den är inte återställd när LAMPTID under menyn INSTÄLL. används ( 75). Om knapparna / trycks in medan användningstid visas kommer användningstid ändras till den där ett fel uppstod. För att visa felhistorik Tryck på knappen för att visa föregående fellogg. Om en varning har visats kommer den första felloggen att vara det aktuella felet som just uppstått. Statusmonitorn visar loggnummer, uppstått fel, angiven spänning och omgivande temperatur för den tidpunkten. Tryck på knappen för att visa användningstiden när felet uppstod. Använd knapparna / för att ändra logg. Displayen ändras med knapparna / vid varje logg. Upp till tio felloggar inklusive den aktuella kan visas. Loggnummer 1 P R E V I O U S 7 F I L T E R E R R O A C V 3 5 C Fellogg (exempel) Fellogg 1 Första visning Fel Användningstid (fellogg 1) Användningstid (aktuell) Fellogg 10 Användningstid (fellogg 10) NOTERA Statusmonitor och dess bakgrundsljus återgår till första tillståndet innan knappen FUNCTION eller ENTER trycktes ner när någon knapp förutom markörknapparna trycks ner eller efter cirka 30 sekunder utan knappfunktion. Om inget fel eller färre än 10 fel har inträffat, visas "NO DATA" istället för uppstått fel i felloggen. 34

37 Sätta på strömmen Ström på/av Ström på/av ON-knapp Se till att strömsladden är stadigt och korrekt ansluten till projektorn och uttaget. Se till att POWER-indikatorn lyser med ett fast orange ljus ( 117). Ta sedan av linsskyddet. Tryck på knappen STANDBY/ON på projektorn eller knappen ON på STANDBY/ON-knapp fjärrkontrollen. Projektorlampan tänds och POWER -indikatorn börja blinka grönt. När strömmen är helt på kommer indikatorn att sluta blinka och lysa med ett fast grönt ljus ( 117). För att visa bilden, välj en insignal enligt avsnittet Välja en ingångssignal ( 38). Avstängning av strömmen POWER-indikator STANDBY-knapp Tryck på knappen STANDBY/ON på projektorn eller knappen STANDBY på fjärrkontrollen. Meddelandet "Stänga av?" visas på skärmen i ca 5 sekunder. Tryck på knappen STANDBY/ON eller STANDBY igen medan meddelandet visas. Projektorlampan slocknar och POWER-indikatorn börjar blinka med ett orange ljus. POWER-indikatorn upphör att blinka och lyser med ett fast orange ljus då avkylningen av lampan är klar ( 117). Sätt på linslocket efter det att POWER-indikatorn börjar lysa med ett fast orange ljus. Vänta minst ca 10 minuter med att slå på projektorn efter avstängningen. Stäng heller inte av projektorn kort efter att du slått på den. Sådana manövrar kan leda till att lampan inte fungerar korrekt eller förkorta livstiden för vissa delar, inklusive lampan. 35

38 Ström på/av VARNING Ett kraftigt ljus avges när projektorströmmen är påslagen. Titta inte in i linsen på projektorn eller titta in i projektorn genom någon av projektorns öppningar då projektorstrålarna kan orsaka problem för dina ögon. Håll föremål borta från koncentrerad projektorstråle. Blockering av strålen av något orsakar hög temperatur och kan leda till brand eller rök. Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. NOTERA Slå ström på/av i rätt ordning. Slå på ström till projektorn innan du slår på de anslutna enheterna. Denna projektor har funktionen som kan få projektorn att slås på/av automatiskt. Se artiklarna DIREKT STRÖM PÅ ( 88) och AUTO STRÖM AV ( 88) i menyn OPTION. 36

39 Använda Använda Justera volymen 1. Använd VOL + / - -knappen för att justera volymen. En dialog visas på skärmen som hjälper dig att justera volymen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. VOL + / - -knappar NOTERA När i har valts som aktuell bildingångsport, är volyminställningen inaktiverad. Se LJUDKÄLLA under LJUD-menyn ( 80). Även om projektorn är i väntläge, kan volymen justeras när följande två tillstånd stämmer: - Ett annat alternativ än har valts för VÄNTA under LJUDKÄLLA i menyn LJUD ( 80). - NORMAL väljs under VÄNTLÄGE i menyn INSTÄLL. ( 78). Tillfällig avstängning av skärm och ljudutmatning 1. Tryck på AV MUTE-knappen på fjärrkontrollen. Skärmen BLANK visas istället för skärmen för ingångssignaler och ljudet från de interna högtalarna stängs av. Se alternativet BLANK i menyn SKÄRMBILD för information om skärmen BLANK ( 81). För att lämna läget AV-TYST och återställa skärmen och ljudet trycker man på knappen AV MUTE igen. NOTERA Projektorn lämnar automatiskt läget AV-TYST när någon av kontrollknapparna trycks ner. AV MUTE -knapp FÖRSIKTIGT Om du vill att skärmen ska vara tom när projektorns lampa är tänd ska du använda funktionen AV-TYST ovan eller funktionen för linsjalusi ( 52). Att göra på något annat sätt kan skada projektorn. 37

40 Använda Välja en ingångssignal 1. Tryck på INPUT-knappen på projektorn. Varje gång du trycker på knappen, växlar projektorn från aktuell port till en ny ingångsport enligt nedan. LAN COMPUTER IN HDMI 1 VIDEO HDMI 2 INPUT-knapp SDI* HDBaseT DisplayPort NOTERA Om du har ställt in SKIPP till vissa portar i KANALSKIPP i menyn OPTION kan inte inmatningen från portarna väljas ( 87). Medan PÅ är valt under AUTOSÖK i OPTION-menyn, kommer projektorn fortsätta att kontrollera portarna i ordningen ovan om och om igen tills en insignal detekteras ( 87). 1. Tryck på COMPUTER 1, VIDEO, LAN, HDMI 1 / 2, DisplayPort, HDBaseT eller SDI-knappen på fjärrkontrollen. Den port som motsvarar varje knapp väljs enligt vad som anges nedan. Button Ports COMPUTER 1 COMPUTER IN COMPUTER 2 - VIDEO VIDEO LAN LAN USB TYPE A - USB TYPE B - HDMI 1 HDMI 1 HDMI 2 HDMI 2 DisplayPort DisplayPort HDBaseT HDBaseT SDI SDI* DIGITAL - Knappar för ingångsportar NOTERA Medan PÅ är valt under AUTOSÖK i OPTION-menyn, kommer projektorn fortsätta att kontrollera portarna i ordningen ovan om och om igen tills en insignal detekteras ( 87). * Endast LWU701i 38

41 Använda Välja ett bildförhållande 1. Tryck på ASPECT-knappen på fjärrkontrollen. Varje gång du trycker på knappen, växlar projektorn läge för bildförhållandet enligt nedan. För en datorsignal LX801i: NORMAL 4:3 16:9 16:10 ASPECT -knapp LWU601i, LW651i, LWU701i, LW751i: NORMAL 4:3 16:9 16:10 INBYGGD För HDMI TM, HDBaseT TM och DisplayPort-signaler LX801i: NORMAL 4:3 16:9 16:10 14:9 LWU601i, LW651i, LWU701i, LW751i: NORMAL 4:3 16:9 16:10 14:9 INBYGGD För en videosignal LX801i: 4:3 16:9 14:9 LWU601i, LW651i, LWU701i, LW751i: 4:3 16:9 16:10 14:9 INBYGGD För en SDI-signal (Endast LWU701i) NORMAL 4:3 16:9 För en ingångssignal från LAN-port, eller om det inte finns någon signal. LX801i: 4:3 (fast) LWU601i, LW651i, LWU701i, LW751i: 16:10 (fast) NOTERA ASPECT-knappen fungerar inte om ingen giltig insignal mottas. Läget NORMAL behåller ursprunglig bildförhållandeinställning. 39

42 Använda Justera projektorns höjd Minskar eller ökar man justeringsfötternas höjd, ändrar man projektionens läge och projektionsvinkeln. Vrid på justeringsfötterna för att justera höjden. 5 5 max. 30 mm VARNING Höj inte justeringsfötterna över 30 mm. Om fötterna höjs utöver denna begränsning kan de lossna från projektorn och fälla projektorn och förorsaka personskada eller skada på projektorn. FÖRSIKTIGT Placera inte projektorn på en större lutning än fem grader. Om projektorn lutas över gränsen, kan detta orsaka funktionsfel eller förkorta projektorns livslängd. Monteringsvinkel Lampsida Vertikal eller horisontal riktning i stående läge. Projektorn kan monteras i horisontal vinkel på ±10. Projektorn kan monteras i vertikal vinkel på ± NOTERA Lampsidan på projektorn måste vara vänd uppåt för vertikala installationer. Om Andra fel uppstår, kontrollera monteringen. Montera projektorn korrekt och starta om den. När stående läge används blir lampans livstid kortare. 40
