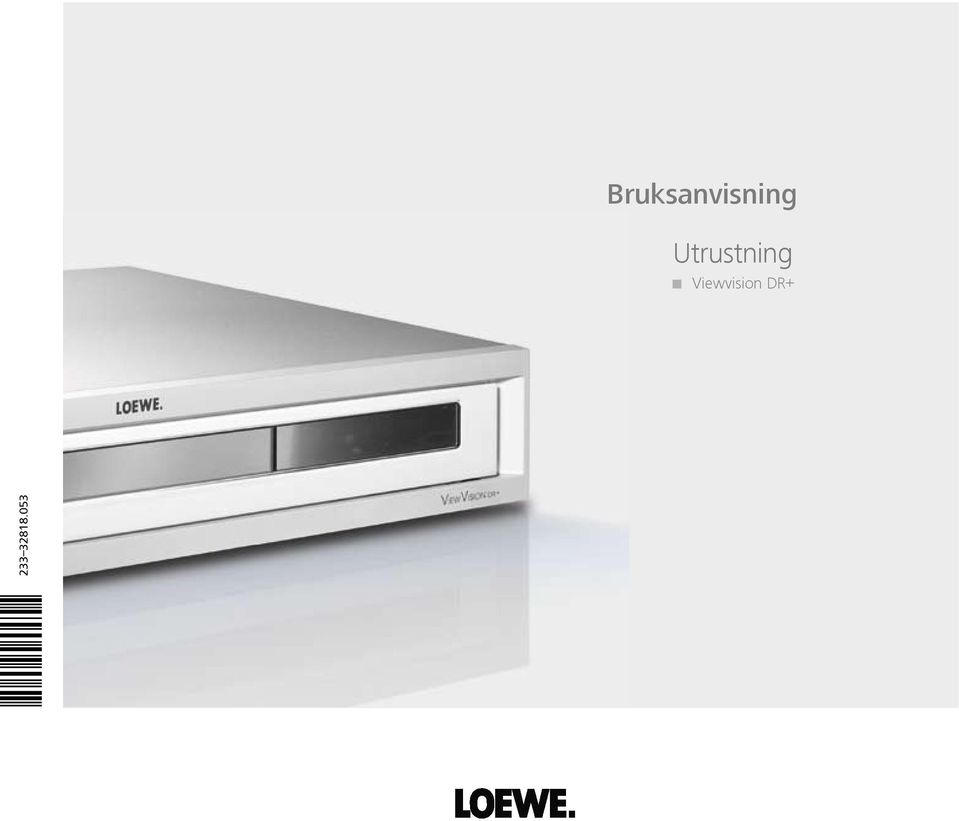

1 Bruksanvisning Utrustning Viewvision DR

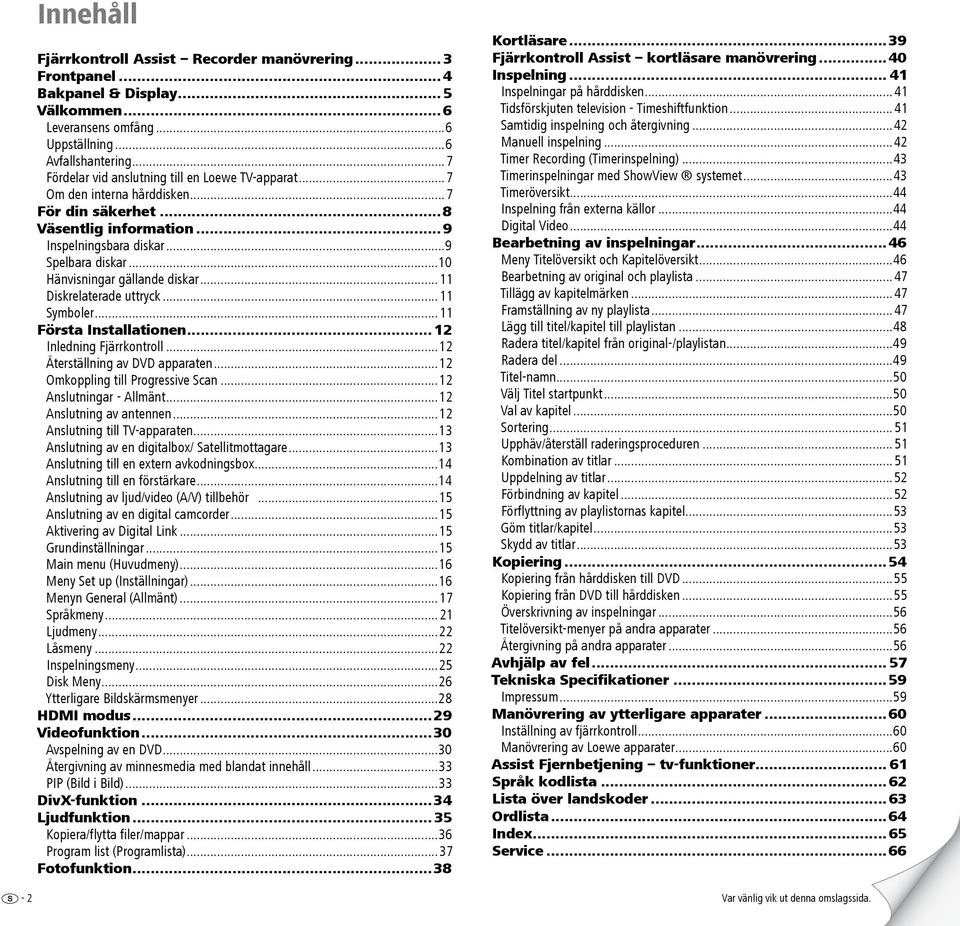

2 - Innehåll Fjärrkontroll Assist Recorder manövrering... 3 Frontpanel...4 Bakpanel & Display... 5 Välkommen...6 Leveransens omfång...6 Uppställning...6 Avfallshantering...7 Fördelar vid anslutning till en Loewe TV-apparat...7 Om den interna hårddisken...7 För din säkerhet...8 Väsentlig information...9 Inspelningsbara diskar...9 Spelbara diskar...10 Hänvisningar gällande diskar...11 Diskrelaterade uttryck...11 Symboler...11 Första Installationen Inledning Fjärrkontroll...12 Återställning av DVD apparaten...12 Omkoppling till Progressive Scan...12 Anslutningar - Allmänt...12 Anslutning av antennen...12 Anslutning till TV-apparaten...13 Anslutning av en digitalbox/ Satellitmottagare...13 Anslutning till en extern avkodningsbox...14 Anslutning till en förstärkare...14 Anslutning av ljud/video (A/V) tillbehör...15 Anslutning av en digital camcorder...15 Aktivering av Digital Link...15 Grundinställningar...15 Main menu (Huvudmeny)...16 Meny Set up (Inställningar)...16 Menyn General (Allmänt)...17 Språkmeny...21 Ljudmeny...22 Låsmeny...22 Inspelningsmeny...25 Disk Meny...26 Ytterligare Bildskärmsmenyer...28 HDMI modus...29 Videofunktion...30 Avspelning av en DVD...30 Återgivning av minnesmedia med blandat innehåll...33 PIP (Bild i Bild)...33 DivX-funktion...34 Ljudfunktion Kopiera/flytta filer/mappar...36 Program list (Programlista)...37 Fotofunktion...38 Kortläsare...39 Fjärrkontroll Assist kortläsare manövrering...40 Inspelning Inspelningar på hårddisken...41 Tidsförskjuten television - Timeshiftfunktion...41 Samtidig inspelning och återgivning...42 Manuell inspelning...42 Timer Recording (Timerinspelning)...43 Timerinspelningar med ShowView systemet...43 Timeröversikt...44 Inspelning från externa källor...44 Digital Video...44 Bearbetning av inspelningar...46 Meny Titelöversikt och Kapitelöversikt...46 Bearbetning av original och playlista...47 Tillägg av kapitelmärken...47 Framställning av ny playlista...47 Lägg till titel/kapitel till playlistan...48 Radera titel/kapitel från original-/playlistan...49 Radera del...49 Titel-namn...50 Välj Titel startpunkt...50 Val av kapitel...50 Sortering...51 Upphäv/återställ raderingsproceduren...51 Kombination av titlar...51 Uppdelning av titlar...52 Förbindning av kapitel...52 Förflyttning av playlistornas kapitel...53 Göm titlar/kapitel...53 Skydd av titlar...53 Kopiering...54 Kopiering från hårddisken till DVD...55 Kopiering från DVD till hårddisken...55 Överskrivning av inspelningar...56 Titelöversikt-menyer på andra apparater...56 Återgivning på andra apparater...56 Avhjälp av fel Tekniska Specifikationer...59 Impressum...59 Manövrering av ytterligare apparater...60 Inställning av fjärrkontroll...60 Manövrering av Loewe apparater...60 Assist Fjernbetjening tv-funktioner Språk kodlista Lista över landskoder Ordlista...64 Index Service...66 Var vänlig vik ut denna omslagssida.

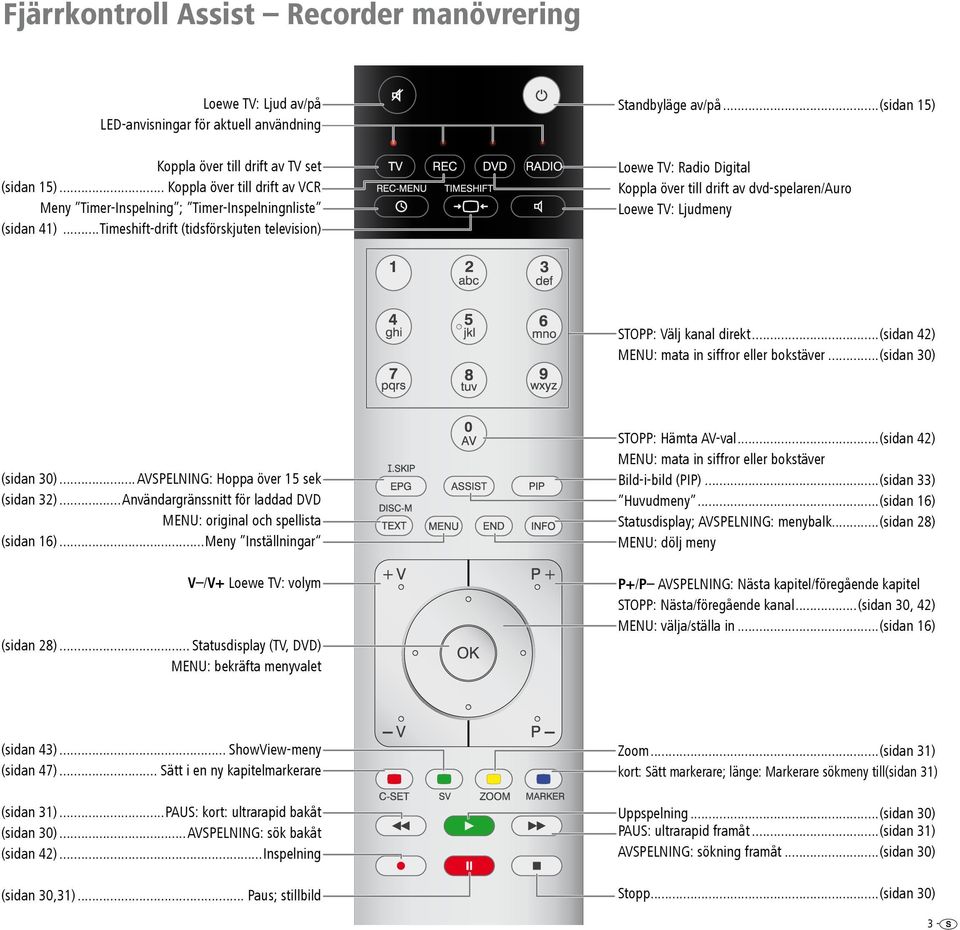

3 Fjärrkontroll Assist Recorder manövrering Loewe TV: Ljud av/på LED-anvisningar för aktuell användning Koppla över till drift av TV set (sidan 15)... Koppla över till drift av VCR Meny Timer-Inspelning ; Timer-Inspelningnliste (sidan 41)...Timeshift-drift (tidsförskjuten television) Standbyläge av/på...(sidan 15) Loewe TV: Radio Digital Koppla över till drift av dvd-spelaren/auro Loewe TV: Ljudmeny STOPP: Välj kanal direkt...(sidan 42) MENU: mata in siffror eller bokstäver...(sidan 30) (sidan 30)...AVSPELNING: Hoppa över 15 sek (sidan 32)...Användargränssnitt för laddad DVD MENU: original och spellista (sidan 16)...Meny Inställningar V /V+ Loewe TV: volym (sidan 28)... Statusdisplay (TV, DVD) MENU: bekräfta menyvalet STOPP: Hämta AV-val...(sidan 42) MENU: mata in siffror eller bokstäver Bild-i-bild (PIP)...(sidan 33) Huvudmeny...(sidan 16) Statusdisplay; AVSPELNING: menybalk...(sidan 28) MENU: dölj meny P+/P AVSPELNING: Nästa kapitel/föregående kapitel STOPP: Nästa/föregående kanal...(sidan 30, 42) MENU: välja/ställa in...(sidan 16) (sidan 43)... ShowView-meny (sidan 47)... Sätt i en ny kapitelmarkerare (sidan 31)...PAUS: kort: ultrarapid bakåt (sidan 30)...AVSPELNING: sök bakåt (sidan 42)...Inspelning (sidan 30,31)... Paus; stillbild Zoom...(sidan 31) kort: Sätt markerare; länge: Markerare sökmeny till (sidan 31) Uppspelning...(sidan 30) PAUS: ultrarapid framåt...(sidan 31) AVSPELNING: sökning framåt...(sidan 30) Stopp...(sidan 30) 3 -

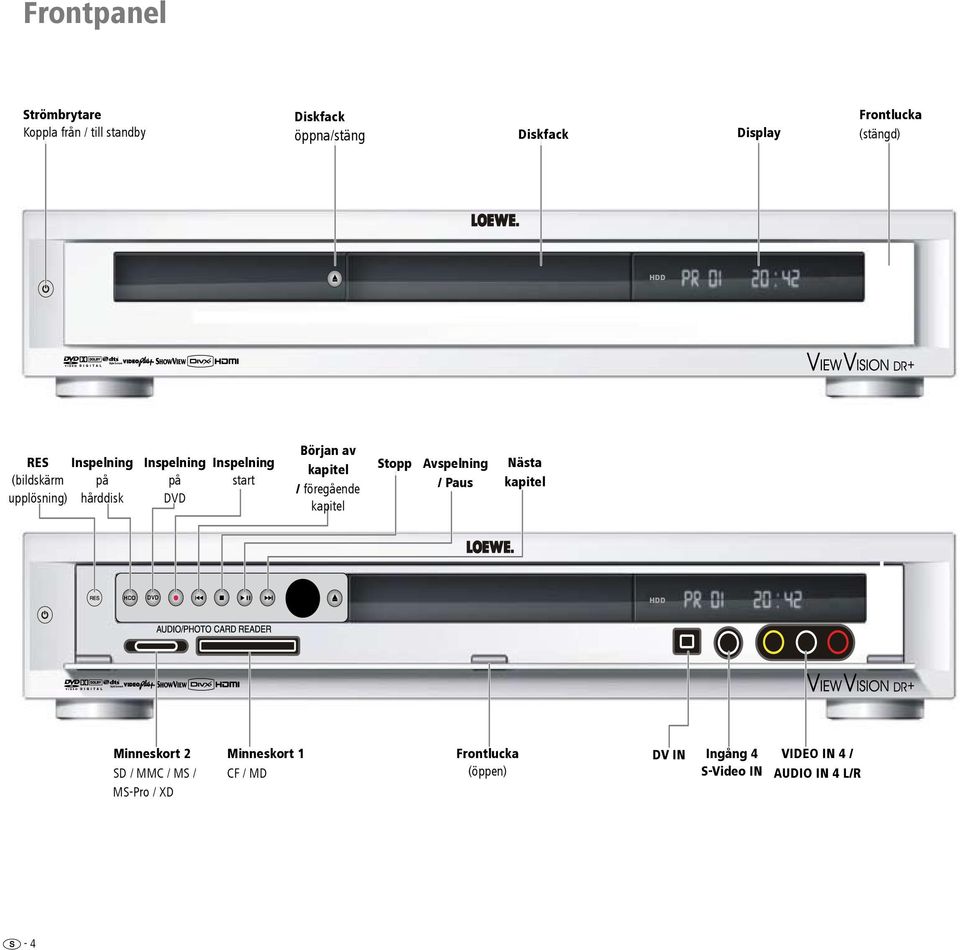

4 Frontpanel Strömbrytare Koppla från / till standby Diskfack öppna/stäng Diskfack Display Frontlucka (stängd) HDD RES (bildskärm upplösning) Inspelning på hårddisk Inspelning på DVD Inspelning start Början av kapitel / föregående kapitel Stopp Avspelning / Paus Nästa kapitel HDD DVD HDD Minneskort 2 SD / MMC / MS / MS-Pro / XD Minneskort 1 CF / MD Frontlucka (öppen) DV IN Ingång 4 VIDEO IN 4 / S-Video IN AUDIO IN 4 L/R - 4

5 Bakpanel & Display AERIAL Antennanslutning HDMI OUT anslutning för en TV med HDMI ingång. EURO AV 2 DECODER SCART-anslutning för en extern källa (Avkodare, Digitalbox, Videoapparat etc.). VIDEO IN 3/AUDIO IN 3 (L/R) Anslutning för en extern källa (Ljudsystem, TV/Monitor, VCR, Camcorder etc.) med video / ljud ingångar (cinch). VIDEO OUT / AUDIO OUT (L/R) Anslutning för en TV med video / ljud ingångar (cinch) DIGITAL OUT Digital, koaxial ljud utgång Strömkabel S-VIDEO OUT RF. OUT Vidarebefordrar antenn signalen till TV:n S-VIDEO OUT Anslutning för en TV med S-Video ingång. EURO AV 1 AUDIO / VIDEO SCART anslutningen för TV-apparaten VIDEO OUTPUT switch Läge RGB: EURO AV1 uttaget matar ut RGB-signalen och KOM- PONENT VIDEO UT uttaget matar ingen signal. Läge COMPO- NENT: KOMPONENT VIDEO UT uttaget matar ut RGB-signalen och EURO AV1-uttaget matar inte en signal. * Var vänlig observera brytarens position här. COMPONENT VIDEO OUT (Y Pb Pr) Anslutning för en TV med komponentingångar (Cinch). * OPTICAL Digital, optisk ljud utgång. Varning: Vidrör ej de inre stiften hos anslutningssocklarna på bakpanelen. Elektrostatisk urladdning kan förorsaka permanent skada på apparaten. T/S Time-Shift-funktion aktiv REC Inspelningsfunktion aktiv HDD Hårddisk i funktion DVD DVD i funktion HDD DVD kopieringsprocess aktiv TV TV-mottagning aktiv Timer-inspelning aktiv eller programmerad T/S HDD TV REC DVD Teckenuppgifter Klockslag, den totala avspelningstiden, förlupen tid, titel-, kapitel- / tracknummer, sändare, status osv. 5 -

6 Välkommen Tack för att du valt en Loewe produkt. Vi är glada för att kunna hälsa dig välkommen som kund. Hos Loewe kombinerar vi högsta standarder avseende teknik, design och användarvänlighet. Detta gäller likaväl för TV, DVD, video, ljud och tillbehör. Varken teknologin eller designen betyder någon fullkomlighet i sig själv, men kombinationen är avsedd att förse våra kunder med bästa tänkbara upplevelse av ljud och bild. Vår design är inte påverkad av kortfristiga modetrender. Du har, när allt kommer omkring, köpt en högkvalitativ utrustning, vilken du inte vill tröttna att titta på imorgon eller övermorgon. Leveransens omfång Loewe ViewVision DR+ inspelningsapparat Assist fjärrkontroll med 2 batterier Euro AV kabel (Scartkabel) Ljud cinch kabel Video cinch kabel Antennkabel HDMI kabel 1x DVD-RW disk denna instruktionsbok Med fjärrkontrollen kan du styra tre apparater, förutom denna recorder även en Loewe TV-apparat och en Loewe DVD-player resp. ett Loewe Ljudsystem. Märkesrättigheter Tillverkad under licens från Dolby Laboratories. Dolby, ProLogic och dubbel-dsymbolen är varumärken tillhörande Dolby Laboratories. DTS och DTS Digital Out är varumärken tillhörande Digital Theater Systems, Inc. ShowView är ett registrerat varumärke tillhörande Gemstar Development Corporation. ShowView-systemet tillverkas under licens från Gemstar Development Corporation. HDMI, HDMI logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhörande HDMI licensing LLC. Uppställning Placera DVD-inspelningsapparaten på ett fast, jämnt underlag. Förflytta ej recordern under drift eller strax efter frånkopplingen. Placera inte DVD-inspelningsapparaten i närheten av starka värmekällor eller i direkt solljus. Vid placering i ett skåp eller en sluten hylla: Lämna minst 2,5 cm fri plats runt om recordern, så att luften kan cirkulera obehindrat och ingen värmestockning uppträder. Täck inte över fläkten och öppningarna på baksidan. Störningar av bild resp. ljud kan uppträda hos TV-, video- och radioapparater i närheten. Om detta är fallet, placera ej apparaten i omedelbar närhet av en TV-apparat, videoapparat eller radio, eller koppla från apparaten efter det att disken tagits ur. Placera recordern så, att fjärrkontrollens infrarödsignal obehindrat kan nå recorderns display (resp. om detta ej är möjligt, se "Fördelar vid anslutning till en Loewe TV-apparat" sidan 7). Placera ej starka artificiella ljuskällor framför apparaten. Detta skulle kunna störa infrarödmottagningen. Felaktiga spänningar kan skada apparaten. Denna apparat får endast anslutas med den medlevererade sladden till ett elnät med den på typplåten angivna spänningen och frekvensen. Drag ur antennen och stickkontakten vid åskväder. Spänningstoppar framkallade av blixtnedslag kan förstöra apparaten genom antennsystemet eller nätkabeln. Antennen och nätanslutningen bör även kopplas från, om apparaten förblir utan uppsikt under en längre tid. Stickkontakten måste vara lätt åtkomlig, så att apparaten kan frånkopplas när som helst. Lägg sladden så, att den ej kan skadas. Sladden skall ej knäckas, trampas på eller läggas över skarpa hörn, ej heller utsättas för kemikalier - sistnämnda gäller för övrigt för hela apparaten. En sladd med skadad isolering kan förorsaka elektriska stötar och är en risk för eldsvåda. När du drar ut stickkontakten, drag ej i kabeln, utan ta tag i stickkontaktens hölje. Ledningarna i stickkontakten kan skadas och förorsaka en kortslutning vid nästa inkoppling. Du bör också läsa och följa säkerhetshänvisningarna på följande sidor. - 6

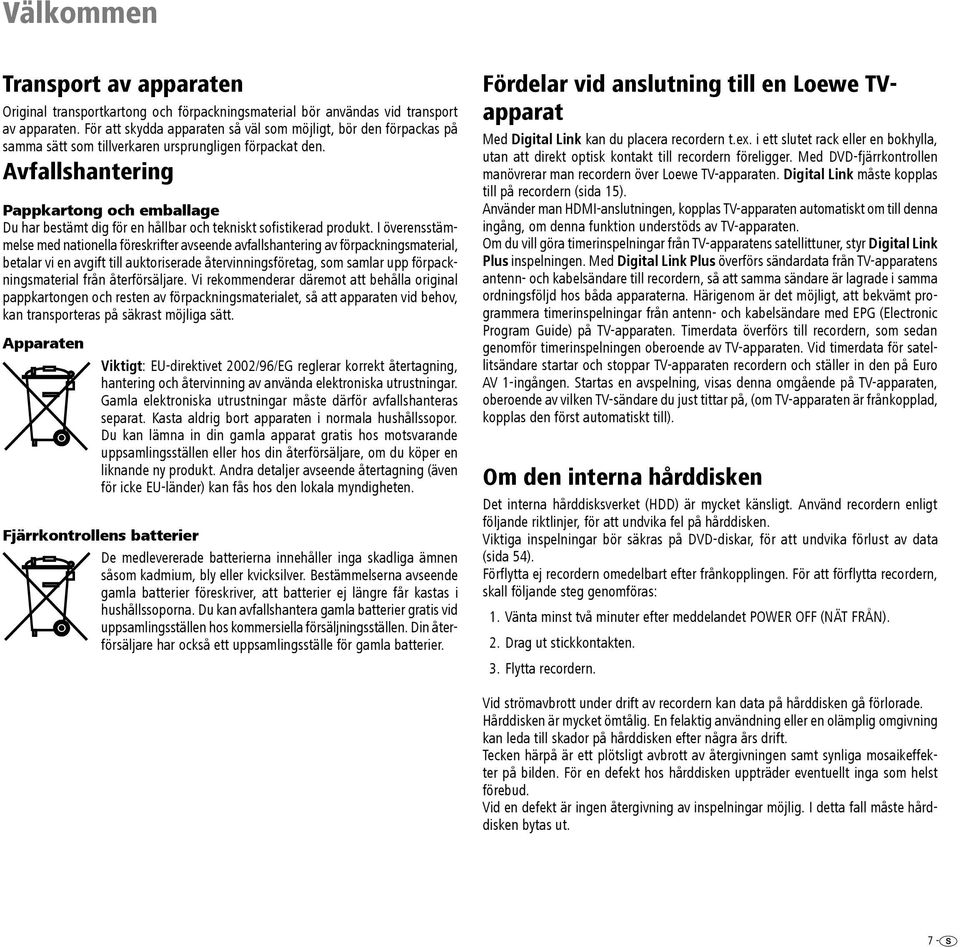

7 Välkommen Transport av apparaten Original transportkartong och förpackningsmaterial bör användas vid transport av apparaten. För att skydda apparaten så väl som möjligt, bör den förpackas på samma sätt som tillverkaren ursprungligen förpackat den. Avfallshantering Pappkartong och emballage Du har bestämt dig för en hållbar och tekniskt sofistikerad produkt. I överensstämmelse med nationella föreskrifter avseende avfallshantering av förpackningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att behålla original pappkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt. Apparaten Viktigt: EU-direktivet 2002/96/EG reglerar korrekt återtagning, hantering och återvinning av använda elektroniska utrustningar. Gamla elektroniska utrustningar måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor. Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt. Andra detaljer avseende återtagning (även för icke EU-länder) kan fås hos den lokala myndigheten. Fjärrkontrollens batterier De medlevererade batterierna innehåller inga skadliga ämnen såsom kadmium, bly eller kvicksilver. Bestämmelserna avseende gamla batterier föreskriver, att batterier ej längre får kastas i hushållssoporna. Du kan avfallshantera gamla batterier gratis vid uppsamlingsställen hos kommersiella försäljningsställen. Din återförsäljare har också ett uppsamlingsställe för gamla batterier. Fördelar vid anslutning till en Loewe TVapparat Med Digital Link kan du placera recordern t.ex. i ett slutet rack eller en bokhylla, utan att direkt optisk kontakt till recordern föreligger. Med DVD-fjärrkontrollen manövrerar man recordern över Loewe TV-apparaten. Digital Link måste kopplas till på recordern (sida 15). Använder man HDMI-anslutningen, kopplas TV-apparaten automatiskt om till denna ingång, om denna funktion understöds av TV-apparaten. Om du vill göra timerinspelningar från TV-apparatens satellittuner, styr Digital Link Plus inspelningen. Med Digital Link Plus överförs sändardata från TV-apparatens antenn- och kabelsändare till recordern, så att samma sändare är lagrade i samma ordningsföljd hos båda apparaterna. Härigenom är det möjligt, att bekvämt programmera timerinspelningar från antenn- och kabelsändare med EPG (Electronic Program Guide) på TV-apparaten. Timerdata överförs till recordern, som sedan genomför timerinspelningen oberoende av TV-apparaten. Vid timerdata för satellitsändare startar och stoppar TV-apparaten recordern och ställer in den på Euro AV 1-ingången. Startas en avspelning, visas denna omgående på TV-apparaten, oberoende av vilken TV-sändare du just tittar på, (om TV-apparaten är frånkopplad, kopplas den först automatiskt till). Om den interna hårddisken Det interna hårddisksverket (HDD) är mycket känsligt. Använd recordern enligt följande riktlinjer, för att undvika fel på hårddisken. Viktiga inspelningar bör säkras på DVD-diskar, för att undvika förlust av data (sida 54). Förflytta ej recordern omedelbart efter frånkopplingen. För att förflytta recordern, skall följande steg genomföras: 1. Vänta minst två minuter efter meddelandet POWER OFF (NÄT FRÅN).. Drag ut stickkontakten. 3. Flytta recordern. Vid strömavbrott under drift av recordern kan data på hårddisken gå förlorade. Hårddisken är mycket ömtålig. En felaktig användning eller en olämplig omgivning kan leda till skador på hårddisken efter några års drift. Tecken härpå är ett plötsligt avbrott av återgivningen samt synliga mosaikeffekter på bilden. För en defekt hos hårddisken uppträder eventuellt inga som helst förebud. Vid en defekt är ingen återgivning av inspelningar möjlig. I detta fall måste hårddisken bytas ut. 7 -

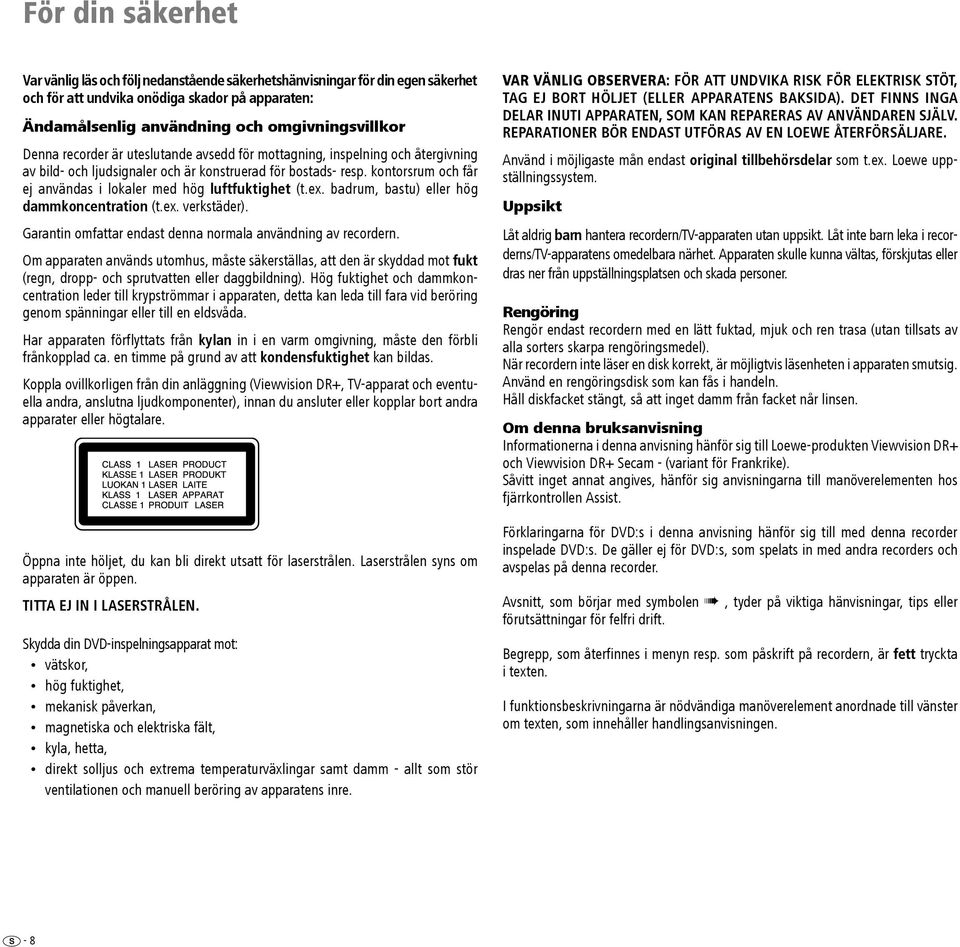

8 För din säkerhet Var vänlig läs och följ nedanstående säkerhetshänvisningar för din egen säkerhet och för att undvika onödiga skador på apparaten: Ändamålsenlig användning och omgivningsvillkor Denna recorder är uteslutande avsedd för mottagning, inspelning och återgivning av bild- och ljudsignaler och är konstruerad för bostads- resp. kontorsrum och får ej användas i lokaler med hög luftfuktighet (t.ex. badrum, bastu) eller hög dammkoncentration (t.ex. verkstäder). Garantin omfattar endast denna normala användning av recordern. Om apparaten används utomhus, måste säkerställas, att den är skyddad mot fukt (regn, dropp- och sprutvatten eller daggbildning). Hög fuktighet och dammkoncentration leder till krypströmmar i apparaten, detta kan leda till fara vid beröring genom spänningar eller till en eldsvåda. Har apparaten förflyttats från kylan in i en varm omgivning, måste den förbli frånkopplad ca. en timme på grund av att kondensfuktighet kan bildas. Koppla ovillkorligen från din anläggning (Viewvision DR+, TV-apparat och eventuella andra, anslutna ljudkomponenter), innan du ansluter eller kopplar bort andra apparater eller högtalare. Öppna inte höljet, du kan bli direkt utsatt för laserstrålen. Laserstrålen syns om apparaten är öppen. TITTA EJ IN I LASERSTRÅLEN. Skydda din DVD-inspelningsapparat mot: vätskor, hög fuktighet, mekanisk påverkan, magnetiska och elektriska fält, kyla, hetta, direkt solljus och extrema temperaturväxlingar samt damm - allt som stör ventilationen och manuell beröring av apparatens inre. VAR VÄNLIG OBSERVERA: FÖR ATT UNDVIKA RISK FÖR ELEKTRISK STÖT, TAG EJ BORT HÖLJET (ELLER APPARATENS BAKSIDA). DET FINNS INGA DELAR INUTI APPARATEN, SOM KAN REPARERAS AV ANVÄNDAREN SJÄLV. REPARATIONER BÖR ENDAST UTFÖRAS AV EN LOEWE ÅTERFÖRSÄLJARE. Använd i möjligaste mån endast original tillbehörsdelar som t.ex. Loewe uppställningssystem. Uppsikt Låt aldrig barn hantera recordern/tv-apparaten utan uppsikt. Låt inte barn leka i recorderns/tv-apparatens omedelbara närhet. Apparaten skulle kunna vältas, förskjutas eller dras ner från uppställningsplatsen och skada personer. Rengöring Rengör endast recordern med en lätt fuktad, mjuk och ren trasa (utan tillsats av alla sorters skarpa rengöringsmedel). När recordern inte läser en disk korrekt, är möjligtvis läsenheten i apparaten smutsig. Använd en rengöringsdisk som kan fås i handeln. Håll diskfacket stängt, så att inget damm från facket når linsen. Om denna bruksanvisning Informationerna i denna anvisning hänför sig till Loewe-produkten Viewvision DR+ och Viewvision DR+ Secam - (variant för Frankrike). Såvitt inget annat angives, hänför sig anvisningarna till manöverelementen hos fjärrkontrollen Assist. Förklaringarna för DVD:s i denna anvisning hänför sig till med denna recorder inspelade DVD:s. De gäller ej för DVD:s, som spelats in med andra recorders och avspelas på denna recorder. Avsnitt, som börjar med symbolen, tyder på viktiga hänvisningar, tips eller förutsättningar för felfri drift. Begrepp, som återfinnes i menyn resp. som påskrift på recordern, är fett tryckta i texten. I funktionsbeskrivningarna är nödvändiga manöverelement anordnade till vänster om texten, som innehåller handlingsanvisningen. - 8

9 Väsentlig information Inspelningsbara diskar DVD-RW (Digital Video Disk - återskrivbar) DVD-RW-diskar kan formateras för inspelning i VR-modus eller i videomodus. Dessa diskar kan skrivas flera gånger. Inspelningar kan raderas och disken kan sedan skrivas igen. VR-modus Inspelningar kan bearbetas utförligt. Avspelning endast på VR-modus-kompatibla apparater (efter finalisering). Videomodus Begränsad bearbetning möjlig. Avspelning på normala DVD-apparater (efter finalisering). DVD-R (Digital Versatile Disk - inspelningsbar) Dessa diskar kan skrivas en gång. Efter finalisering av en DVD- R kan disken inte skrivas eller ändras mer. DVD-R-diskar kan endast formateras för inspelning i videomodus. Avspelning på normala DVD-apparater (efter finalisering). Begränsad bearbetning möjlig. DVD+RW (Digital Versatile Disk - återskrivbar) Dessa diskar kan skrivas flera gånger. Inspelningar kan raderas och disken kan sedan skrivas igen. Avspelning endast på DVD+RW-kompatibla avspelningsapparater (automatisk finalisering). Bearbetade innehåll kan endast spelas av efter finalisering på DVD+RW-kompatibla avspelningsapparater. Titlar/kapitel av inspelningar kan bearbetas. DVD+R (Digital Versatile Disk - inspelningsbar) Dessa diskar kan skrivas en gång. Efter finalisering av en DVD+R kan disken inte skrivas eller ändras mer. Avspelning endast på DVD+R-kompatibla avspelningsapparater (efter finaliseringen). Bearbetade innehåll kan endast spelas av efter finalisering på DVD+R-kompatibla avspelningsapparater. Titlar/kapitel kan bearbetas begränsat. Denna recorder kan ej skriva datadiskar (t.ex. inga MP3 eller JPEG-filer). Den visade inspelningstiden är ej exakt, då recordern använder en variabel bithastighetsvideokompression. Detta betyder, att den exakta inspelningstiden beror på det innehåll, som spelas in. Vid inspelning av en televisionssändning kan den resterande inspelningstiden vara kortare om mottagningen är dålig eller bilden innehåller störningar. Om du endast spelar in stillbilder eller ljud, kan inspelningstiden vara längre. Den visade inspelningstiden och den resterande tiden uppgår inte alltid till diskens totala längd. Den tillgängliga inspelningstiden kan vara kortare till följd av intensiv redigering av disken. Om du använder en DVD-R disk kan du fortsätta att spela in tills disken är full eller tills du avslutar den. Innan du börjar spela in, kontrollera hur mycket inspelningstid som är tillgänglig på disken. När man använder en DVD-RW-disk i videomodus, förlängs den tillgängliga inspelningstiden igen, om man raderar den sista på disken inspelade titeln. Funktionen Radera delar (sida 49) döljer endast titeln, raderar den däremot inte från disken och ökar ej inspelningstiden (förutom den respektive sista inspelningstiteln på en DVD-RW-disk i videomodus). Överskrivning av inspelning är endast möjlig på DVD+RW diskar (sida 56). 9 -

10 Väsentlig information Inspelning av TV-Ljud kanaler Denna apparat kan även spela in NICAM ljud. Om NICAM inställningen (sida 20) är satt på Auto, spelas NICAM ljud in vid en NICAM överföring. Inskränkningar vid Video Inspelning Med denna recorder kan man ej spela in filmmaterial med kopieringsskydd. När ett kopieringsskydd påträffas under en inspelning, stoppas eller avbryts inspelningen automatiskt och ett meddelande visas på bildskärmen. Video som bara kan kopieras en gång, kan endast spelas in genom användning av en DVD-RW disk i VR modus med CPRM (se nedan). NTSC format signaler från analoga eller DV ingångar kan ej spelas in korrekt med denna apparat. SECAM format video signaler (från en integrerad TV-tuner eller från analoga ingångar) spelas in i PAL format. CPRM CPRM är ett kopieringsskyddssystem (med krypteringssystem) som endast tillåter inspelning av kopiera en gång sändningar. CPRM är förkortning av Content Protection for Recordable Media (Innehållsskydd för inspelbara media). Denna apparat är CPRM kompatibel. Man kan därför spela in kopiera-en gång - sändningar men ej göra kopior av dessa inspelningar. CPRM inspelningar är endast möjliga med VR modus formaterade DVD-RW diskar och kan endast spelas på apparater med CPRM kompatibilitet. Copyright Inspelningsutrustningen bör endast användas för laglig kopiering. Du bör undersöka vad laglig kopiering innebär i det land du bor, innan du gör en kopia. Kopiering av copyrightskyddat material t.ex. filmer eller musik är endast laglig om den är tillåten genom ett legalt undantag eller vid samtycke från rättigheternas ägare. Produkten innehåller teknologi för copyrightskydd som erbjuder skydd genom vissa US-patent och andra rättigheter avseende intellektuell egendom och ägs av Macrovision Corporation och andra företag. Användning av denna teknologi för copyrightskydd måste auktoriseras av Macrovision Corporation. Den är endast avsedd för privat eller annan begränsad användning, såvida ej annan auktorisering från Macrovision Corporation föreligger. Bakåtutveckling och demontering är förbjuden. Spelbara diskar DIGITAL AUDIO Recordable ReWritable Video-DVD (8 cm- / 12 cm disk) Audio-CD (8 cm- / 12 cm disk) CD-R/RW DVD-R/DVD-RW diskar, DVD+R/DVD+RW diskar, CDR/ CD-RW diskar med ljudtitlar, DivX, MP3/WMA eller JPEG filer och Kodak Bild-CDs (JPEG) kan också spelas på denna apparat. inklusive MP3 diskar med ID3-tag. DVD-R/RW, DVD+R/RW och CD-R/RW diskar skrivna för användning på en PC eller en DVD eller CD apparat kan ej spelas om disken är skadad eller smutsig eller om kondens finns på apparatens lins. Om du spelar in en disk med en PC, även om den är i ett kompatibelt format, kan disken ev. inte spelas beroende på inställningarna hos applikationsprogramvaran som använts för att skapa disken (Vidare information kan fås av programvarans leverantör). Beroende på inspelningsapparaten eller CD-R/RW (eller DVD±R/±RW) disken själv, kan vissa CD-R/RW (eller DVD±R/±RW) diskar ej spelas med denna apparat. Sätt inga etiketter på någon sida (den etiketterade sidan eller den skrivna sidan) av en disk. Använd ej oregelbundet formade CDs (t.ex. hjärtformade eller åttahörniga). Vid användning av sådana kan felfunktioner uppträda. Fingeravtryck och rispor på disken kan påverka avspelningen och/eller inspelningen. Var rädd om dina diskar. - 10

11 Väsentlig information Regionalkod hos DVD-inspelningsapparaten och DVDs Denna DVD-inspelningsapparat kan endast spela region 2 eller all kodade DVDs. 2 Regionskoden på etiketten hos vissa DVDs visar vilken typ av DVD-apparater som kan spela dessa diskar. Om du spelar andra diskar, visas felmeddelandet Felaktig landskod. Avspelning ej möjlig. på TV-skärmen. Vissa diskar har kanske ingen etikett med uppgift om regionskoden även om de ej kan spelas i alla regioner. Hänvisningar gällande diskar Hantering av diskar Vidrör ej den förinspelade sidan av disken. Håll disken vid kanten så att du ej berör ytan med fingrarna. Sätt inte fast papper eller tejp på någon sida av disken. Förvaring av diskar Förvara disken i sitt hölje när den inte används. Utsätt inte disken för direkt solljus eller värmekällor och lämna aldrig kvar den i en parkerad bil som är utsatt för direkt solljus, eftersom en avsevärd temperaturökning kan uppträda inuti bilen. Rengöring av diskar Fingeravtryck och damm på disken kan skada bild- och ljudkvaliteten. Rengör disken med en ren duk före avspelning. Torka ren disken från mitten och utåt. Använd inga starka lösningsmedel såsom alkohol, bensin, thinner eller rengöringsmedel eller antistatiska sprejer som är avsedda för grammofonskivor av vinyl. Diskrelaterade uttryck Title (Titel) En titel är huvudfilmens innehåll eller musikalbumet. Över det tilldelade titelnumret har man enkel åtkomst. Chapter (Kapitel - DVD) Kapitel är delar av en film eller ett musikstycke, vilka är delmängder av en titel. Över det tilldelade kapitelnumret har man enkel åtkomst. Track (endast ljud-cd) Delar av ett musikstycke på en ljud-cd. Över det tilldelade tracknumret har man enkel åtkomst. Symboler Symbolen på skärmen Under drift kan visas på bildskärmen. Denna symbol betyder, att den önskade funktionen ej är tillgänglig för närvarande. Disksymboler i användningsinstruktionerna Om en del av användningsinstruktionerna innehåller en av symbolerna i nedanstående lista, är avsnittet endast tillämpligt för disken som visas på symbolen. Många funktioner på denna apparat är beroende av den valda inspelningskvaliteten. En eller flera av symbolerna (DVD, Video, +RW, MP3) visas för varje funktion som beskrivs i instruktionsboken så att man omgående kan se om disken understödjer denna funktion. HDD Titlar på hårddisken DVD ALL Alla nedan uppräknade DVD-diskar -RW Video DVD-RW disk med videomodus -RW VR DVD-RW disk med VR-modus -R DVD-R-disk +R DVD+R disk +RW DVD+RW disk DVD-V DVD-Video disk CD Audio-CD DivX DivX/Xvid filer MP3 MP3 filer WMA WMA filer JPEG JPEG filer 11 -

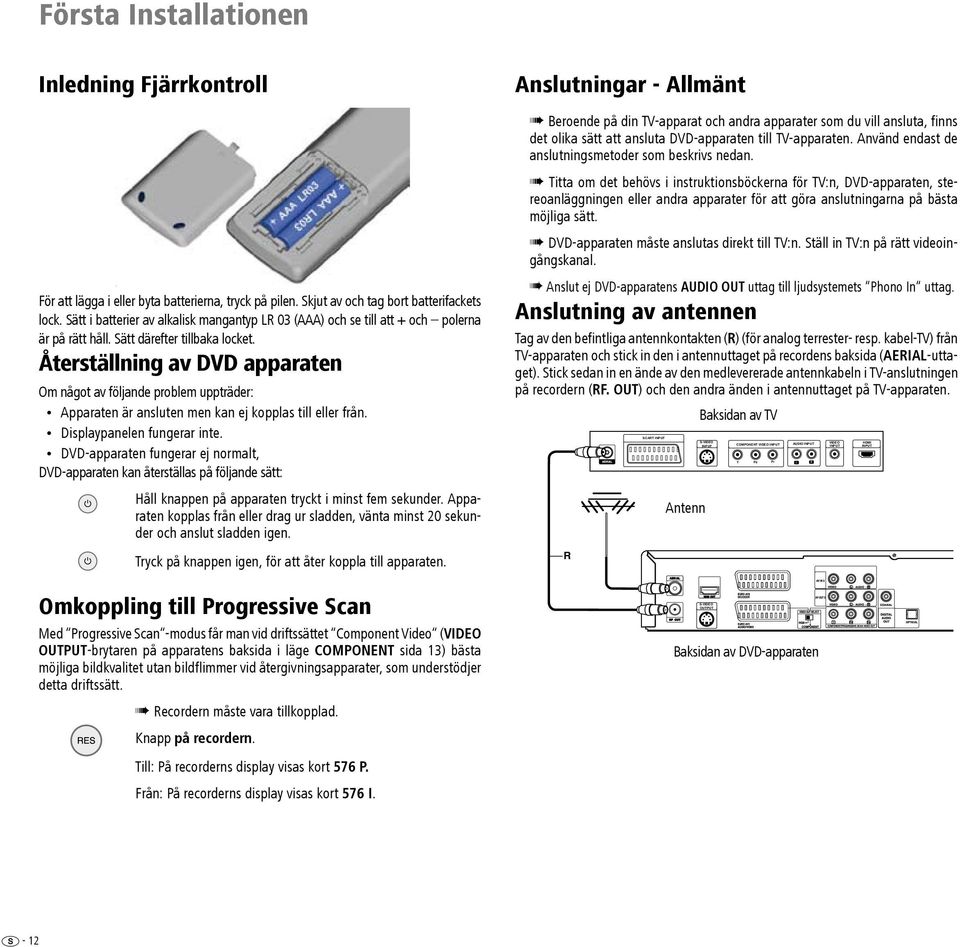

12 L R Första Installationen Inledning Fjärrkontroll För att lägga i eller byta batterierna, tryck på pilen. Skjut av och tag bort batterifackets lock. Sätt i batterier av alkalisk mangantyp LR 03 (AAA) och se till att + och polerna är på rätt håll. Sätt därefter tillbaka locket. Återställning av DVD apparaten Om något av följande problem uppträder: Apparaten är ansluten men kan ej kopplas till eller från. Displaypanelen fungerar inte. DVD-apparaten fungerar ej normalt, DVD-apparaten kan återställas på följande sätt: Håll knappen på apparaten tryckt i minst fem sekunder. Apparaten kopplas från eller drag ur sladden, vänta minst 20 sekunder och anslut sladden igen. Tryck på knappen igen, för att åter koppla till apparaten. Omkoppling till Progressive Scan Med Progressive Scan -modus får man vid driftssättet Component Video (VIDEO OUTPUT-brytaren på apparatens baksida i läge COMPONENT sida 13) bästa möjliga bildkvalitet utan bildflimmer vid återgivningsapparater, som understödjer detta driftssätt. Recordern måste vara tillkopplad. Knapp på recordern. Till: På recorderns display visas kort 576 P. Från: På recorderns display visas kort 576 I. Anslutningar - Allmänt Beroende på din TV-apparat och andra apparater som du vill ansluta, finns det olika sätt att ansluta DVD-apparaten till TV-apparaten. Använd endast de anslutningsmetoder som beskrivs nedan. Titta om det behövs i instruktionsböckerna för TV:n, DVD-apparaten, stereoanläggningen eller andra apparater för att göra anslutningarna på bästa möjliga sätt. DVD-apparaten måste anslutas direkt till TV:n. Ställ in TV:n på rätt videoingångskanal. Anslut ej DVD-apparatens AUDIO OUT uttag till ljudsystemets Phono In uttag. Anslutning av antennen Tag av den befintliga antennkontakten (R) (för analog terrester- resp. kabel-tv) från TV-apparaten och stick in den i antennuttaget på recordens baksida (AERIAL-uttaget). Stick sedan in en ände av den medlevererade antennkabeln i TV-anslutningen på recordern (RF. OUT) och den andra änden i antennuttaget på TV-apparaten. R SCART INPUT Antenn Baksidan av TV S-VIDEO INPUT S-VIDEO OUTPUT COMPONENT VIDEO INPUT Y Pb Pr AUDIO INPUT Baksidan av DVD-apparaten VIDEO INPUT HDMI INPUT - 12

13 D I I PUT S-VIDEO OUTPUT S T I PUT VIDEO I PUT UD IO I PUT O PO E T VIDEO P I PUT P Första Installationen Anslutning till TV-apparaten Framställ följande förbindningar allt efter funktionsomfånget hos dina befintliga apparater: Baksidan av TV Antenn/ kabel TV vägguttag L H S Baksidan av DVD-apparaten SCART-förbindelse Förbind EURO AV1 AUDIO/VIDEO-Scart-uttaget hos recordern med hjälp av scartkabeln (S) med motsvarande ingångsuttag på TV-apparaten. Ställ VIDEO OUTPUT-brytaren i läge RGB. HDMI-förbindelse Förbind uttaget HDMI OUT på recordern med hjälp av bifogade HDMI-kabel (H) med HDMI ingångsuttaget på TV-apparaten (vid Loewe HDMI uttag 1). Genomför inställningarna som beskrivs på sidan 29. För inspelning från en TV-apparat krävs dessutom SCART-förbindelsen. Video-förbindelse Förbind uttaget VIDEO OUT på DVD-apparaten med hjälp av videokabeln (V) med videoingångsuttaget på TV-apparaten. S-Video-förbindelse Förbind S-VIDEO OUT-uttaget på recordern med hjälp av S-videokabeln (L) med S-videoingångsuttaget på TV-apparaten. Component Video-förbindelse Förbind COMPONENT VIDEO OUT-uttagen på recordern med hjälp av en Y Pb Prkabel (kan fås i fackhandeln) (C) med motsvarande ingångsuttag på TV-apparaten. Ställ VIDEO OUTPUT-brytaren i läge COMPONENT. Ljud-förbindelse /vänster/höger) Förbind det vänstra och högra AUDIO OUT-uttaget på recordern med hjälp av ljudkabeln (A) med det vänstra och högra AUDIO-IN-uttaget på TV-apparaten. Digital ljudutgång Förbind DIGITAL-OUT-uttaget på recordern med DIGITAL-IN-uttaget på surroundförstärkaren. V A C Anslutning av en digitalbox/ Satellitmottagare Om du använder en kabel- eller satellitmottagare med integrerad avkodare, ansluter du den till DVD-apparaten och TV-apparaten som beskrivs nedan. Om du använder en separat avkodningsbox för din kabel/satellit TV, följ anvisningarna i nästa avsnitt Anslutning till en extern avkodningsbox Anslut antennkabeln som visas. Detta gör det möjligt att titta på och spela in TV-kanaler. Förbind EURO AV1 AUDIO/VIDEO-anslutningen med hjälp av SCART-kabeln med en EURO AV-anslutning på TV-apparaten. Detta möjliggör att titta på diskar. Förbind EURO AV2 DECODER-anslutningen med hjälp av en SCART-kabel med en EURO AV-anslutning på digitalboxen/satellitmottagaren. Detta gör det möjligt att titta på deras TV-kanaler. Denna apparat är utrustad med en Loop-Through funktion. Funktionen möjliggör att spela in ett TV-program från den integrerade analoga mark-tvtunern hos denna apparat samtidigt som man tittar på en satellit- eller digitalboxkanal (se avkodare på AV1/2 på sidan 21/25)..Anslut ej apparaten via din videoapparat, satellitmottagare eller digitalbox. Antenn/ kabel TV vägguttag S-VIDEO OUTPUT S T I PUT E I I PUT E I OUTPUT S-VIDEO I PUT S T V S T V O PO E T VIDEO Baksidan av TV P I PUT P Digitalbox eller satellitmottagare Baksidan av DVD-apparaten UD IO I PUT VIDEO I PUT D I I PUT 13 -

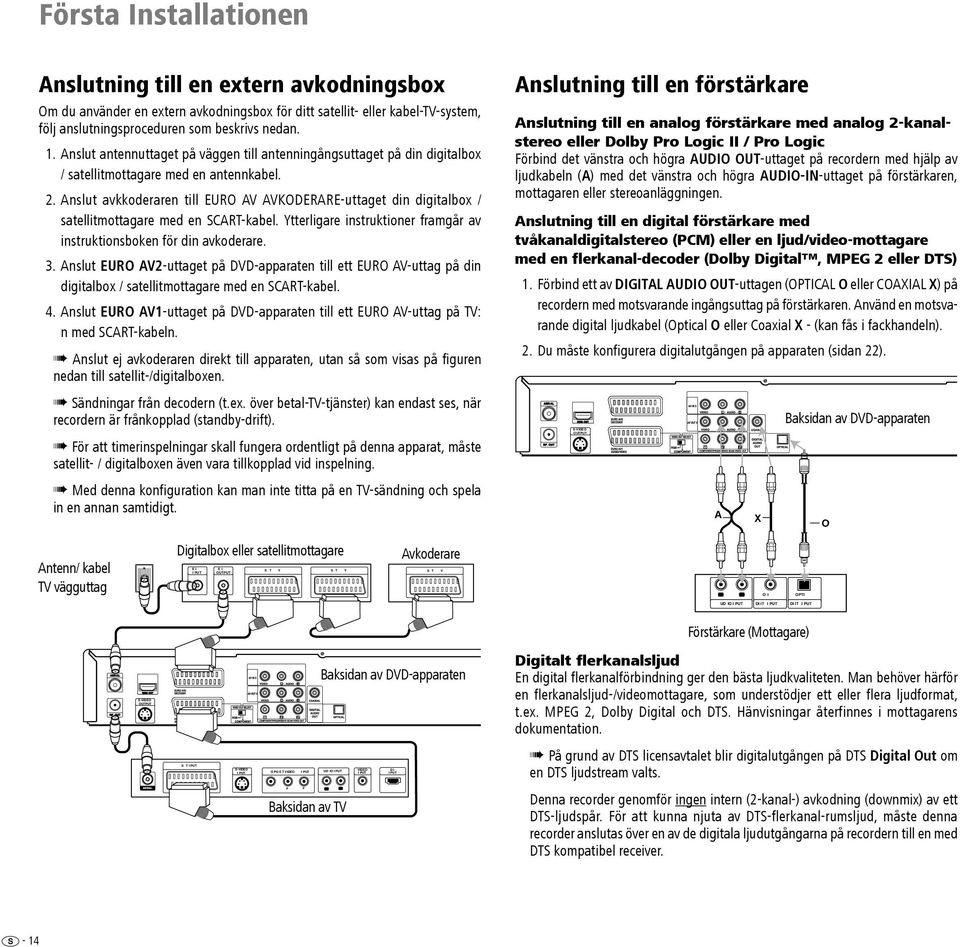

14 Första Installationen Anslutning till en extern avkodningsbox Om du använder en extern avkodningsbox för ditt satellit- eller kabel-tv-system, följ anslutningsproceduren som beskrivs nedan Anslut antennuttaget på väggen till antenningångsuttaget på din digitalbox / satellitmottagare med en antennkabel. Anslut avkkoderaren till EURO AV AVKODERARE-uttaget din digitalbox / satellitmottagare med en SCART-kabel. Ytterligare instruktioner framgår av instruktionsboken för din avkoderare. Anslut EURO AV2-uttaget på DVD-apparaten till ett EURO AV-uttag på din digitalbox / satellitmottagare med en SCART-kabel. Anslut EURO AV1-uttaget på DVD-apparaten till ett EURO AV-uttag på TV: n med SCART-kabeln. Anslut ej avkoderaren direkt till apparaten, utan så som visas på figuren nedan till satellit-/digitalboxen. Sändningar från decodern (t.ex. över betal-tv-tjänster) kan endast ses, när recordern är frånkopplad (standby-drift). För att timerinspelningar skall fungera ordentligt på denna apparat, måste satellit- / digitalboxen även vara tillkopplad vid inspelning. Med denna konfiguration kan man inte titta på en TV-sändning och spela in en annan samtidigt. Anslutning till en förstärkare Anslutning till en analog förstärkare med analog 2-kanalstereo eller Dolby Pro Logic II / Pro Logic Förbind det vänstra och högra AUDIO OUT-uttaget på recordern med hjälp av ljudkabeln (A) med det vänstra och högra AUDIO-IN-uttaget på förstärkaren, mottagaren eller stereoanläggningen. Anslutning till en digital förstärkare med tvåkanaldigitalstereo (PCM) eller en ljud/video-mottagare med en flerkanal-decoder (Dolby Digital, MPEG 2 eller DTS) 1. Förbind ett av DIGITAL AUDIO OUT-uttagen (OPTICAL O eller COAXIAL X) på recordern med motsvarande ingångsuttag på förstärkaren. Använd en motsvarande digital ljudkabel (Optical O eller Coaxial X - (kan fås i fackhandeln).. Du måste konfigurera digitalutgången på apparaten (sidan 22). S-VIDEO OUTPUT A X Baksidan av DVD-apparaten O Antenn/ kabel TV vägguttag Digitalbox eller satellitmottagare E I E I S T V S T V I PUT OUTPUT Avkoderare S T V O I OPTI UD IO I PUT DI IT I PUT DI IT I PUT Förstärkare (Mottagare) S-VIDEO OUTPUT Baksidan av DVD-apparaten Digitalt flerkanalsljud En digital flerkanalförbindning ger den bästa ljudkvaliteten. Man behöver härför en flerkanalsljud-/videomottagare, som understödjer ett eller flera ljudformat, t.ex. MPEG 2, Dolby Digital och DTS. Hänvisningar återfinnes i mottagarens dokumentation. S T I PUT S-VIDEO I PUT O PO E T VIDEO I PUT UD IO I PUT VIDEO I PUT D I I PUT På grund av DTS licensavtalet blir digitalutgången på DTS Digital Out om en DTS ljudstream valts. P P Baksidan av TV Denna recorder genomför ingen intern (2-kanal-) avkodning (downmix) av ett DTS-ljudspår. För att kunna njuta av DTS-flerkanal-rumsljud, måste denna recorder anslutas över en av de digitala ljudutgångarna på recordern till en med DTS kompatibel receiver. - 14

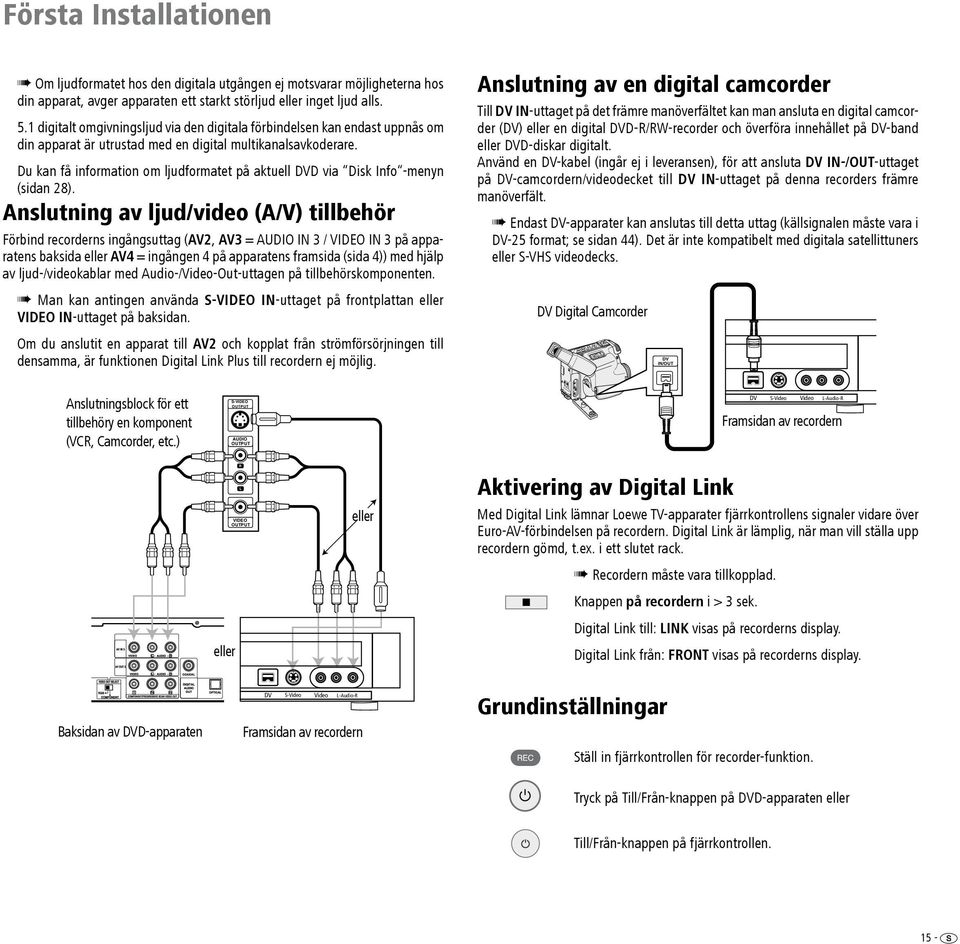

15 Första Installationen Om ljudformatet hos den digitala utgången ej motsvarar möjligheterna hos din apparat, avger apparaten ett starkt störljud eller inget ljud alls. 5.1 digitalt omgivningsljud via den digitala förbindelsen kan endast uppnås om din apparat är utrustad med en digital multikanalsavkoderare. Du kan få information om ljudformatet på aktuell DVD via Disk Info -menyn (sidan 28). Anslutning av ljud/video (A/V) tillbehör Förbind recorderns ingångsuttag (AV2, AV3 = AUDIO IN 3 / VIDEO IN 3 på apparatens baksida eller AV4 = ingången 4 på apparatens framsida (sida 4)) med hjälp av ljud-/videokablar med Audio-/Video-Out-uttagen på tillbehörskomponenten. Man kan antingen använda S-VIDEO IN-uttaget på frontplattan eller VIDEO IN-uttaget på baksidan. Om du anslutit en apparat till AV2 och kopplat från strömförsörjningen till densamma, är funktionen Digital Link Plus till recordern ej möjlig. Anslutning av en digital camcorder Till DV IN-uttaget på det främre manöverfältet kan man ansluta en digital camcorder (DV) eller en digital DVD-R/RW-recorder och överföra innehållet på DV-band eller DVD-diskar digitalt. Använd en DV-kabel (ingår ej i leveransen), för att ansluta DV IN-/OUT-uttaget på DV-camcordern/videodecket till DV IN-uttaget på denna recorders främre manöverfält. Endast DV-apparater kan anslutas till detta uttag (källsignalen måste vara i DV-25 format; se sidan 44). Det är inte kompatibelt med digitala satellittuners eller S-VHS videodecks. DV Digital Camcorder DV IN/OUT Anslutningsblock för ett tillbehöry en komponent (VCR, Camcorder, etc.) S-VIDEO OUTPUT AUDIO OUTPUT DV S-Video Video L-Audio-R Framsidan av recordern R L VIDEO OUTPUT eller Aktivering av Digital Link Med Digital Link lämnar Loewe TV-apparater fjärrkontrollens signaler vidare över Euro-AV-förbindelsen på recordern. Digital Link är lämplig, när man vill ställa upp recordern gömd, t.ex. i ett slutet rack. eller Recordern måste vara tillkopplad. Knappen på recordern i > 3 sek. Digital Link till: LINK visas på recorderns display. Digital Link från: FRONT visas på recorderns display. Baksidan av DVD-apparaten DV S-Video Video L-Audio-R Framsidan av recordern Grundinställningar Ställ in fjärrkontrollen för recorder-funktion. Tryck på Till/Från-knappen på DVD-apparaten eller Till/Från-knappen på fjärrkontrollen. 15 -

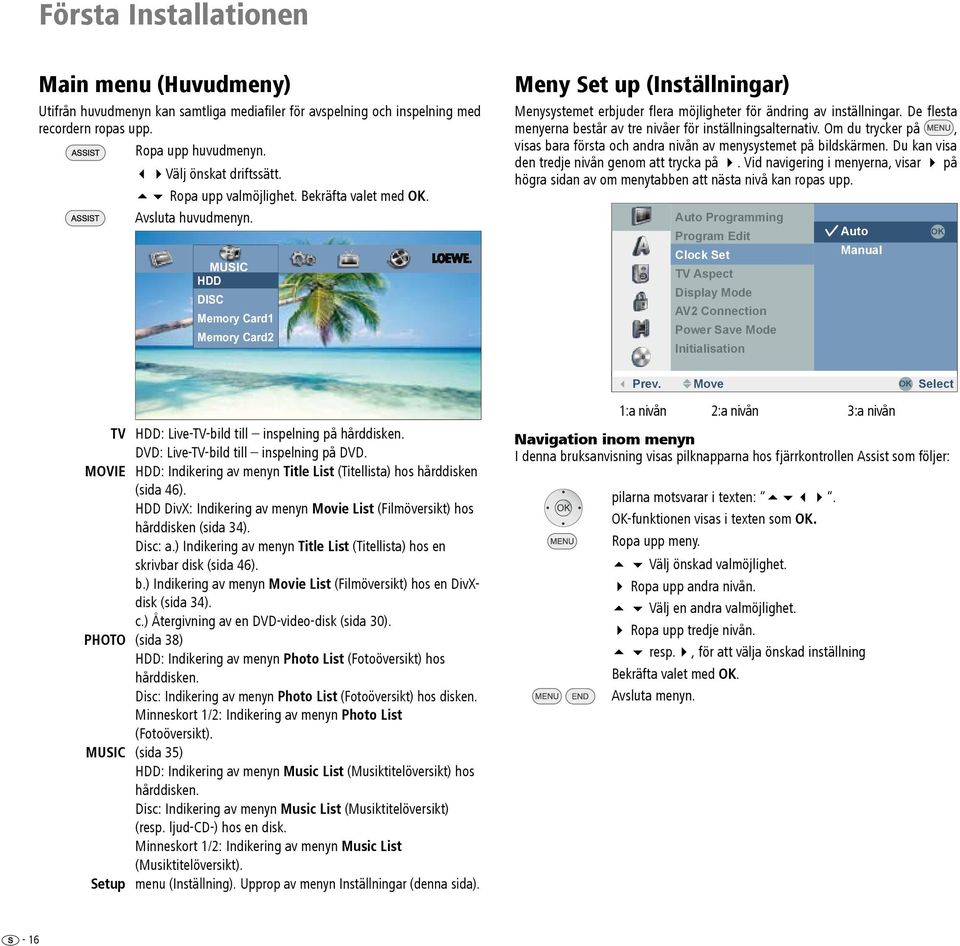

16 Första Installationen Main menu (Huvudmeny) Utifrån huvudmenyn kan samtliga mediafiler för avspelning och inspelning med recordern ropas upp. Ropa upp huvudmenyn. 34Välj önskat driftssätt. 56 Ropa upp valmöjlighet. Bekräfta valet med OK. Avsluta huvudmenyn. MUSIC HDD DISC Memory Card1 Memory Card2 TV HDD: Live-TV-bild till inspelning på hårddisken. DVD: Live-TV-bild till inspelning på DVD. MOVIE HDD: Indikering av menyn Title List (Titellista) hos hårddisken (sida 46). HDD DivX: Indikering av menyn Movie List (Filmöversikt) hos hårddisken (sida 34). Disc: a.) Indikering av menyn Title List (Titellista) hos en skrivbar disk (sida 46). b.) Indikering av menyn Movie List (Filmöversikt) hos en DivXdisk (sida 34). c.) Återgivning av en DVD-video-disk (sida 30). PHOTO (sida 38) HDD: Indikering av menyn Photo List (Fotoöversikt) hos hårddisken. Disc: Indikering av menyn Photo List (Fotoöversikt) hos disken. Minneskort 1/2: Indikering av menyn Photo List (Fotoöversikt). MUSIC (sida 35) HDD: Indikering av menyn Music List (Musiktitelöversikt) hos hårddisken. Disc: Indikering av menyn Music List (Musiktitelöversikt) (resp. ljud-cd-) hos en disk. Minneskort 1/2: Indikering av menyn Music List (Musiktitelöversikt). Setup menu (Inställning). Upprop av menyn Inställningar (denna sida). Meny Set up (Inställningar) Menysystemet erbjuder flera möjligheter för ändring av inställningar. De flesta menyerna består av tre nivåer för inställningsalternativ. Om du trycker på, visas bara första och andra nivån av menysystemet på bildskärmen. Du kan visa den tredje nivån genom att trycka på 4. Vid navigering i menyerna, visar 4 på högra sidan av om menytabben att nästa nivå kan ropas upp. Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Auto Manual 3 Prev. Move 1:a nivån 2:a nivån 3:a nivån Navigation inom menyn I denna bruksanvisning visas pilknapparna hos fjärrkontrollen Assist som följer: pilarna motsvarar i texten: OK-funktionen visas i texten som OK. Ropa upp meny. 5 6 Välj önskad valmöjlighet. 4 Ropa upp andra nivån. 5 6 Välj en andra valmöjlighet. 4 Ropa upp tredje nivån. 5 6 resp.4, för att välja önskad inställning Bekräfta valet med OK. Avsluta menyn. OK - 16

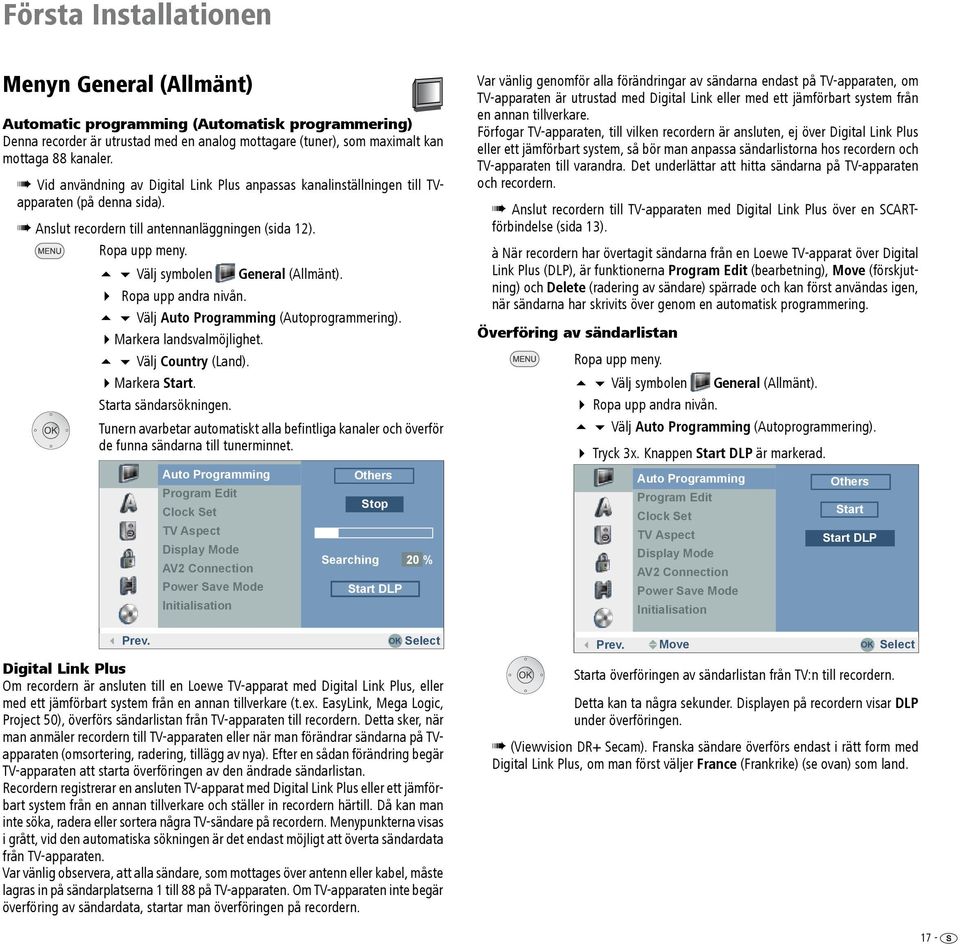

17 Första Installationen Menyn General (Allmänt) Automatic programming (Automatisk programmering) Denna recorder är utrustad med en analog mottagare (tuner), som maximalt kan mottaga 88 kanaler. Vid användning av Digital Link Plus anpassas kanalinställningen till TVapparaten (på denna sida). Anslut recordern till antennanläggningen (sida 12). Ropa upp meny. 5 6 Välj symbolen General (Allmänt). 4 Ropa upp andra nivån. 5 6 Välj Auto Programming (Autoprogrammering). 4Markera landsvalmöjlighet. 5 6 Välj Country (Land). 4Markera Start. Starta sändarsökningen. Tunern avarbetar automatiskt alla befintliga kanaler och överför de funna sändarna till tunerminnet. Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Others Stop Searching 20 % Start DLP Var vänlig genomför alla förändringar av sändarna endast på TV-apparaten, om TV-apparaten är utrustad med Digital Link eller med ett jämförbart system från en annan tillverkare. Förfogar TV-apparaten, till vilken recordern är ansluten, ej över Digital Link Plus eller ett jämförbart system, så bör man anpassa sändarlistorna hos recordern och TV-apparaten till varandra. Det underlättar att hitta sändarna på TV-apparaten och recordern. Anslut recordern till TV-apparaten med Digital Link Plus över en SCARTförbindelse (sida 13). à När recordern har övertagit sändarna från en Loewe TV-apparat över Digital Link Plus (DLP), är funktionerna Program Edit (bearbetning), Move (förskjutning) och Delete (radering av sändare) spärrade och kan först användas igen, när sändarna har skrivits över genom en automatisk programmering. Överföring av sändarlistan Ropa upp meny. 5 6 Välj symbolen General (Allmänt). 4 Ropa upp andra nivån. 5 6 Välj Auto Programming (Autoprogrammering). 4 Tryck 3x. Knappen Start DLP är markerad. Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Others Start Start DLP 3 Prev. Digital Link Plus Om recordern är ansluten till en Loewe TV-apparat med Digital Link Plus, eller med ett jämförbart system från en annan tillverkare (t.ex. EasyLink, Mega Logic, Project 50), överförs sändarlistan från TV-apparaten till recordern. Detta sker, när man anmäler recordern till TV-apparaten eller när man förändrar sändarna på TVapparaten (omsortering, radering, tillägg av nya). Efter en sådan förändring begär TV-apparaten att starta överföringen av den ändrade sändarlistan. Recordern registrerar en ansluten TV-apparat med Digital Link Plus eller ett jämförbart system från en annan tillverkare och ställer in recordern härtill. Då kan man inte söka, radera eller sortera några TV-sändare på recordern. Menypunkterna visas i grått, vid den automatiska sökningen är det endast möjligt att överta sändardata från TV-apparaten. Var vänlig observera, att alla sändare, som mottages över antenn eller kabel, måste lagras in på sändarplatserna 1 till 88 på TV-apparaten. Om TV-apparaten inte begär överföring av sändardata, startar man överföringen på recordern. 3 Prev. Move Starta överföringen av sändarlistan från TV:n till recordern. Detta kan ta några sekunder. Displayen på recordern visar DLP under överföringen. (Viewvision DR+ Secam). Franska sändare överförs endast i rätt form med Digital Link Plus, om man först väljer France (Frankrike) (se ovan) som land. 17 -

18 Första Installationen Program Edit (Kanalinställning) Man kan bearbeta (lägga till, radera, döpa om, förskjuta osv.) en kanal manuellt. Ropa upp meny. 5 6 Välj symbolen General (Allmänt). 4 Ropa upp andra nivån. 5 6 Välj Program Edit (Kanalinställning). 4 Markera Edit (Ändra). Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Edit 3 Prev. Bekräfta. Menyn Station List (Sändarlista) visas. PR-04 NICAM 5 6 Välj PR-nummer PR P+/P- Page Up/Down Ch. MFT Station 01 C12 0 ARD 02 C23 0 ZDF 03 C7 0 RTL 04 C27 0 SAT1 05 C17 0 PRO7 06 C33 0 BBC 07 C34 0 CNN 08 C47 0 ABC 09 C10 0 TV Till vänster visas de tillgängliga valmöjligheterna. 5 6 Välj valmöjlighet. PR-04 NICAM Program Edit Station Rename Move Delete Decoder On/Off NICAM Auto/Off PR END END Ch. MFT Station 01 C12 0 ARD 02 C23 0 ZDF 03 C7 0 RTL 04 C27 0 SAT1 05 C17 0 PRO7 06 C33 0 BBC 07 C34 0 CNN 08 C47 0 ABC 09 C10 0 TV Close Close Förklaringar av inställningarna Program Edit Sökning, kanalinmatning, fininställning. Station Rename (Namnändring av sändare) Namnändring. Move (Flytta) Förskjutning av sändare på sändarlistan. Delete (Radera) Radering av sändare från sändarlistan. Decoder On/Off Omdirigering av sändare över avkodare (till). NICAM Auto/Off Frånkoppling av NICAM-mottagning (från). Avsluta menyn. Ändring av sändare Förutom den automatiska programmeringen finns även möjligheten, att ställa in och lagra sändare manuellt. Ej vid Digital Link Plus (DLP). 5 6 Välj sändare i menyn Station List (Sändarlista). Bekräfta. Menyn Station List (Sändarlista) visas. Till vänster visas de tillgängliga valmöjligheterna. 5 6 Välj Program Edit (ändra sändare). Menyn Program Edit (ändra sändare) visas. PR Seek Ch. MFT PAL/SECAM 25 S 23 0 PAL OK 3 4 Förskjut markören till föregående / nästa spalt. 5 6 Ändra inställningen på markörens aktuella position. Förklaringar av inställningarna PR Anger valt sändarnummer (endast indikering). Seek Söker sändare automatiskt. 3 4 Välj Seek (Sökning) och därefter 5 6 starta. Sökning stoppas när recordern mottager en sändare. Ch. Ändrar kanalnumret. 3 4 Välj Seek (Sökning) och därefter 5 6 inställning. MFT Ändrar frekvensen för manuell fininställning. 3 4 Välj MFT och därefter 5 6 inställning. PAL/SECAM Ändrar mottagningsnormen vid Viewvision DR+ Secam. 3 4 Vid förvrängd negativ bild Välj PAL/SECAM 5 6 Välj SECAM för normen SECAM-L. - 18

19 Första Installationen Station Rename (Namnändring av sändare) Man kan namnge sändare enligt önskemål. Namnet får maximalt omfatta fem tecken. 5 6 Välj sändare i menyn Station List (Sändarlista). Till vänster visas de tillgängliga valmöjligheterna. 5 6 Station Rename (Namnändring av sändare). Menyn Keyboard (Tangentbord) visas. ABC Alphabet Capital A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Æ Ç Đ Ø ' ^ ~ " Þ ß µ. Space Delete OK Cancel Skriv in ett namn för sändaren. 5634Välj tecken resp. funktion. OK infoga tecken. Förklaringar av inställningarna Alphabet Capital Kopplar om tangentbordet till stora bokstäver. Alphabet Small Kopplar om tangentbordet till små bokstäver. ABC Infogar valt tecken (med grå bakgrund för specialtecken) vid markörens position. OK Spara inställningen och avsluta. Cancel Avsluta inställningen utan att spara. Space Infogar ett mellanslag vid markören. Delete (Radera) Raderar tecken till vänster om markören. 3 4 Förskjuter markören inom urvalet. Infogar ett mellanslag vid markören. Raderar tecknet till höger om markören. Raderar tecknet till vänster om markören. P+ / P- Förskjuter markören åt vänster eller höger., Kopplar om tangentbordet mellan stora och små bokstäver. Tryck till slut på knappen OK, för att bekräfta inställningarna och för att återvända till menyn Station List (Sändarlista). Moving Stations (Förskjutning av sändare) Man kan sortera sändarnas ordningsföljd i menyn Station List (Sändarlista). Ej vid Digital Link Plus (DLP). 5 6 Välj sändare i menyn Station List (Sändarlista). Till vänster visas de tillgängliga valmöjligheterna. 5 6 Välj Move (Förflytta). 5 6 välj önskad plats. OK för att gå över till sändarlistan. Delete Station (Radera sändare) I menyn Station List (Sändarlista) kan man radera en sändare. Ej vid Digital Link Plus (DLP). Decoder on/off 5 6Välj sändare i menyn Station List (Sändarlista). Till vänster visas de tillgängliga valmöjligheterna. 5 6 Välj Delete (Radera). OK Sändaren raderas. 5 6 Välj den sändare som skall omdirigeras till avkodaren. Till vänster visas de tillgängliga valmöjligheterna. 5 6 Välj Decoder On/Off. När du väljer On (Till), visas under den som liten bild visade sändaren Decoder (vid Secam: Canal+). 19 -

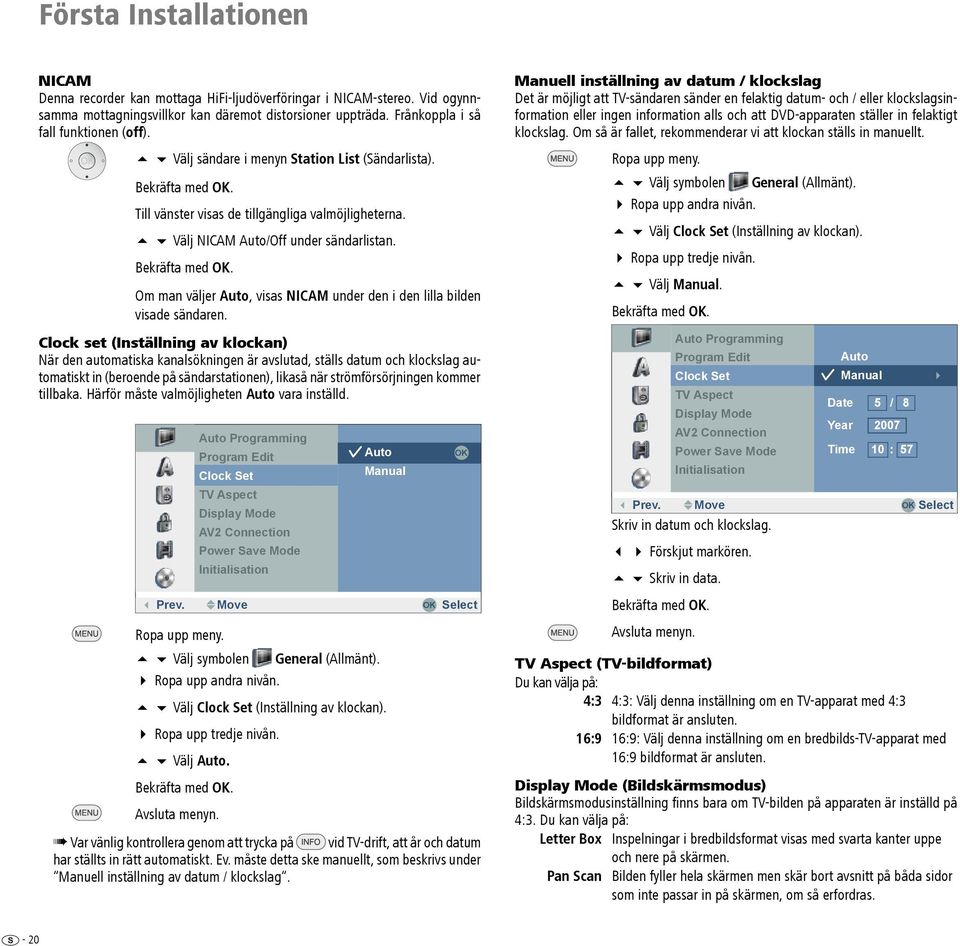

20 Första Installationen NICAM Denna recorder kan mottaga HiFi-ljudöverföringar i NICAM-stereo. Vid ogynnsamma mottagningsvillkor kan däremot distorsioner uppträda. Frånkoppla i så fall funktionen (off). 5 6 Välj sändare i menyn Station List (Sändarlista). Till vänster visas de tillgängliga valmöjligheterna. 5 6 Välj NICAM Auto/Off under sändarlistan. Om man väljer Auto, visas NICAM under den i den lilla bilden visade sändaren. Clock set (Inställning av klockan) När den automatiska kanalsökningen är avslutad, ställs datum och klockslag automatiskt in (beroende på sändarstationen), likaså när strömförsörjningen kommer tillbaka. Härför måste valmöjligheten Auto vara inställd. Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Auto Manual 3 Prev. Move Ropa upp meny. 5 6 Välj symbolen General (Allmänt). 4 Ropa upp andra nivån. 5 6 Välj Clock Set (Inställning av klockan). 4 Ropa upp tredje nivån. 5 6 Välj Auto. Avsluta menyn. Var vänlig kontrollera genom att trycka på vid TV-drift, att år och datum har ställts in rätt automatiskt. Ev. måste detta ske manuellt, som beskrivs under Manuell inställning av datum / klockslag. OK Manuell inställning av datum / klockslag Det är möjligt att TV-sändaren sänder en felaktig datum- och / eller klockslagsinformation eller ingen information alls och att DVD-apparaten ställer in felaktigt klockslag. Om så är fallet, rekommenderar vi att klockan ställs in manuellt. Ropa upp meny. 5 6 Välj symbolen General (Allmänt). 4 Ropa upp andra nivån. 5 6 Välj Clock Set (Inställning av klockan). 4 Ropa upp tredje nivån. 5 6 Välj Manual. Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Date Year Auto Manual 4 Time 5 / : 57 3 Prev. Move Skriv in datum och klockslag. 3 4 Förskjut markören. 5 6 Skriv in data. Avsluta menyn. TV Aspect (TV-bildformat) Du kan välja på: 4:3 4:3: Välj denna inställning om en TV-apparat med 4:3 bildformat är ansluten. 16:9 16:9: Välj denna inställning om en bredbilds-tv-apparat med 16:9 bildformat är ansluten. Display Mode (Bildskärmsmodus) Bildskärmsmodusinställning finns bara om TV-bilden på apparaten är inställd på 4:3. Du kan välja på: Letter Box Inspelningar i bredbildsformat visas med svarta kanter uppe och nere på skärmen. Pan Scan Bilden fyller hela skärmen men skär bort avsnitt på båda sidor som inte passar in på skärmen, om så erfordras. - 20

21 Första Installationen AV2 Anslutning Till EURO AV2 DECODER-anslutningen på apparatens baksida kan följande apparater anslutas: Decoder Anslut en betal-tv- eller Canal+-avkodare. Others Anslut en videorecorder eller en liknande apparat. Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Decoder Others 3 Prev. Move Energy saving mode (Energisparmodus) Man kan ställa in recordern så, att den tar upp < 1 Watt i viloläge. I läge On frånkopplas härför VPS-timern, avkodarsignalstyrningen från AV2 till AV1 samt Digital Link Plus (ingen inspelning via TV-apparatens inspelningsassistent möjlig - sida 44). Inititalisation (Initialisering) Vid behov kan recordern återställas till sin fabriksinställning. Välj Factory set (Fabriksinställning) och tryck på OK. Vissa valmöjligheter kan ej återsällas härmed (säkerhetssteg, lösenord, landskod, sändarlista, timerlista). Auto Programming Program Edit Clock Set TV Aspect Display Mode AV2 Connection Power Save Mode Initialisation Factory Set HDD Format M/C Format 3 Prev. Move Hårddisken samt ett inlagt minneskort kan formateras, genom att man väljer menypunkten HDD Format (formatera HDD) resp. M/C Format (formatera M/C). Tryck på OK och bekräfta valmöjligheten yes (ja) med OK. OK OK Språkmeny Display Menu (Meny språk) Välj ett språk för menyerna och dialogerna som visas av recordern. Ropa upp meny. 5 6 Välj symbolen Language (Språk). 4 Ropa upp andra nivån. 5 6 Välj Display Menu (Menyspråk). 4 Ropa upp tredje nivån. 5 6 Välj English (Engelska). Display Menu Disc Menu Disc Audio Disc Subtitle English Deutsch Français Italiano Español Nederlands 3 Prev. Move Diskspråk Välj ett språk för diskens meny, ljud och textning. Display Menu Disc Menu Disc Audio Disc Subtitle Original English German French Italian Spanish Portuguese Russian Others Prev. Move Skall ett annat språk än diskens original -version användas, så väljer man ut det här, såvitt det finns på disken. Original Diskens originalspråk väljs. Others Välj annat språk med Other och bekräfta med OK. Skriv in motsvarande fyrsiffriga nummer ur språkkodslistan på sidan 62 och bekräfta med OK. OK OK 21 -
