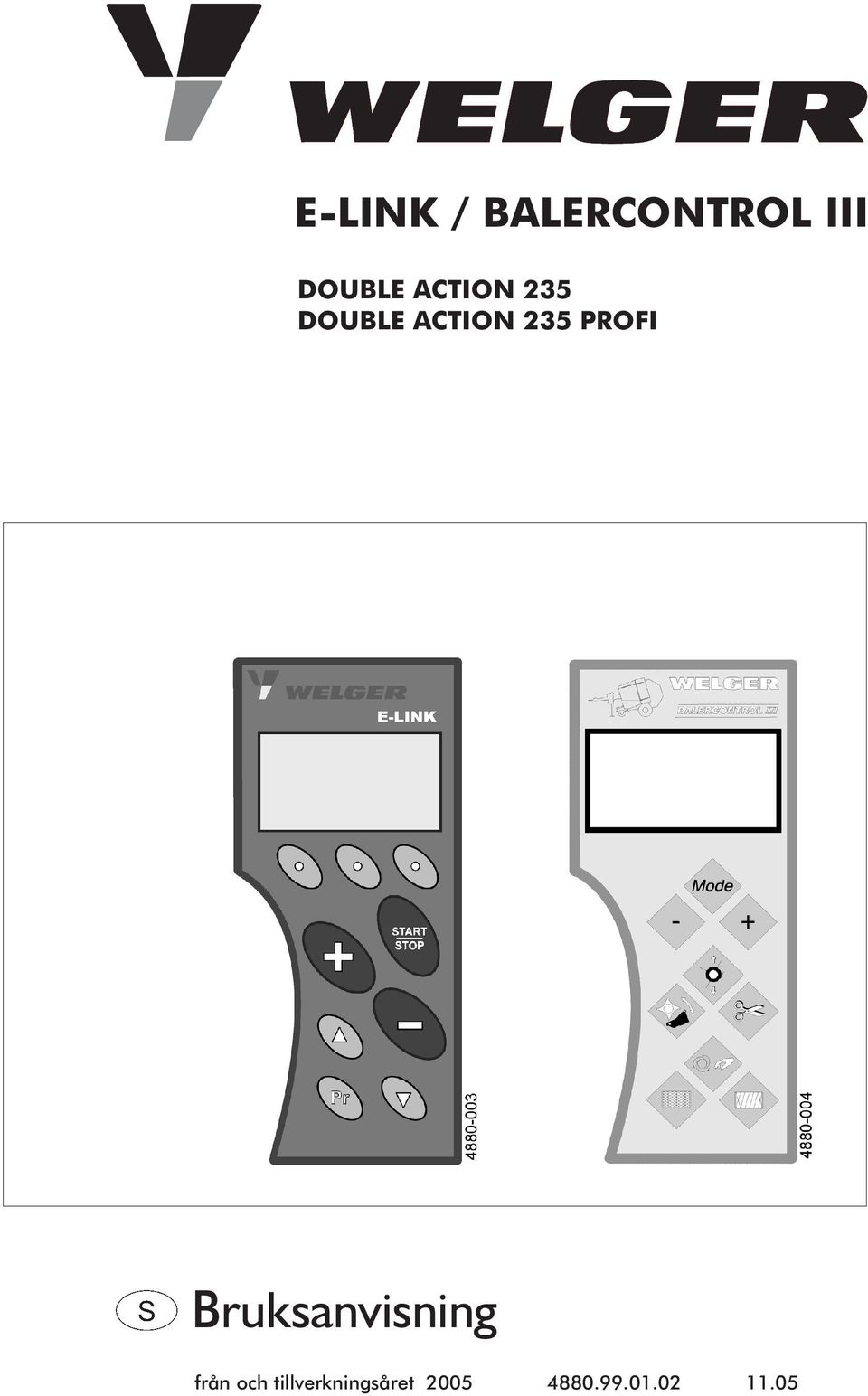

E-LINK / BALERCONTROL III DOUBLE ACTION 235 DOUBLE ACTION 235 PROFI Bruksanvisning från och tillverkningsåret 2005

Transkript

1 E-LINK / BALERCONTROL III DOUBLE ACTION 235 DOUBLE ACTION 235 PROFI Bruksanvisning från och tillverkningsåret

2

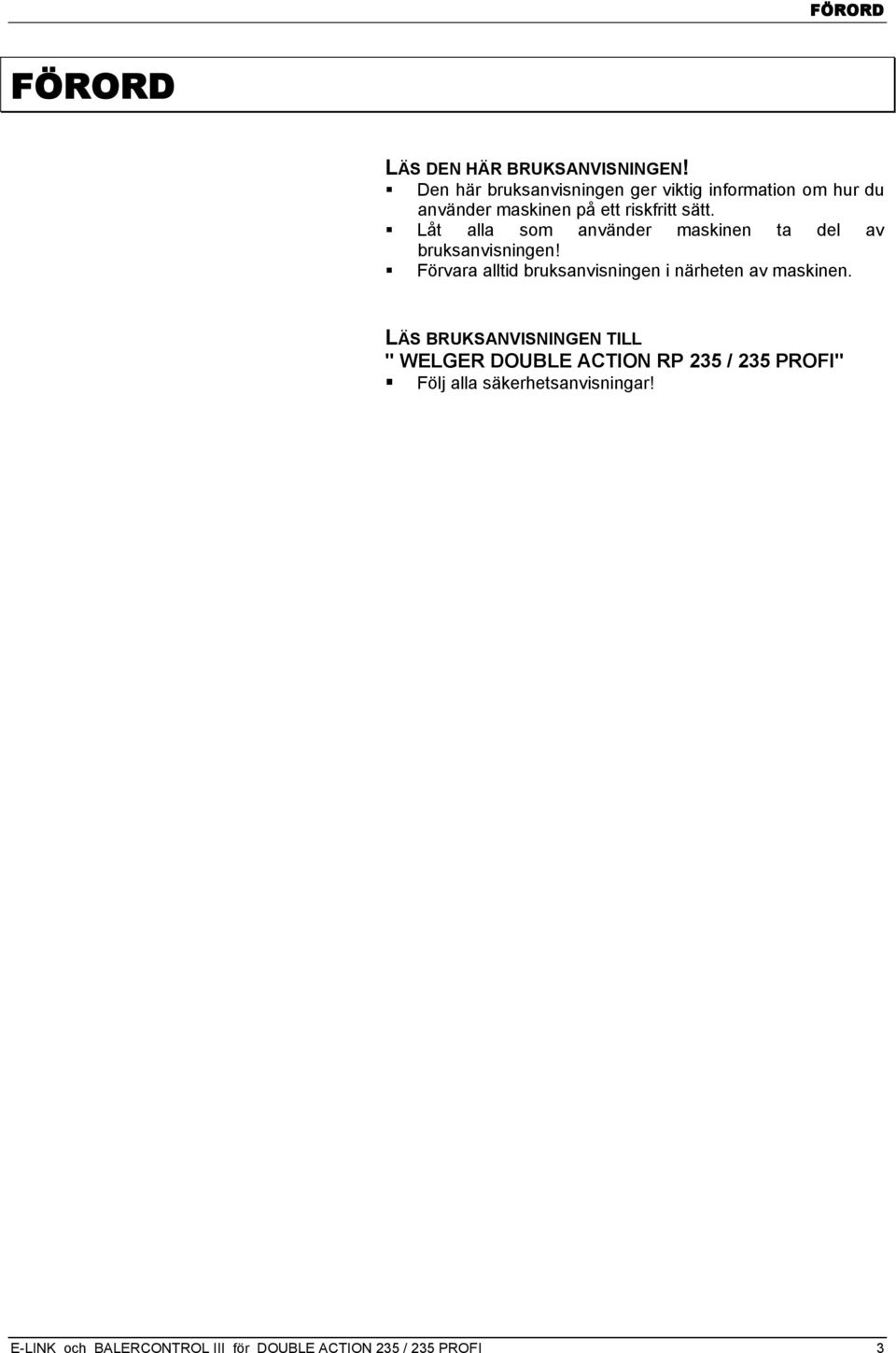

3 FÖRORD FÖRORD LÄS DEN HÄR BRUKSANVISNINGEN! Den här bruksanvisningen ger viktig information om hur du använder maskinen på ett riskfritt sätt. Låt alla som använder maskinen ta del av bruksanvisningen! Förvara alltid bruksanvisningen i närheten av maskinen. LÄS BRUKSANVISNINGEN TILL " WELGER DOUBLE ACTION RP 235 / 235 PROFI" Följ alla säkerhetsanvisningar! E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI 3

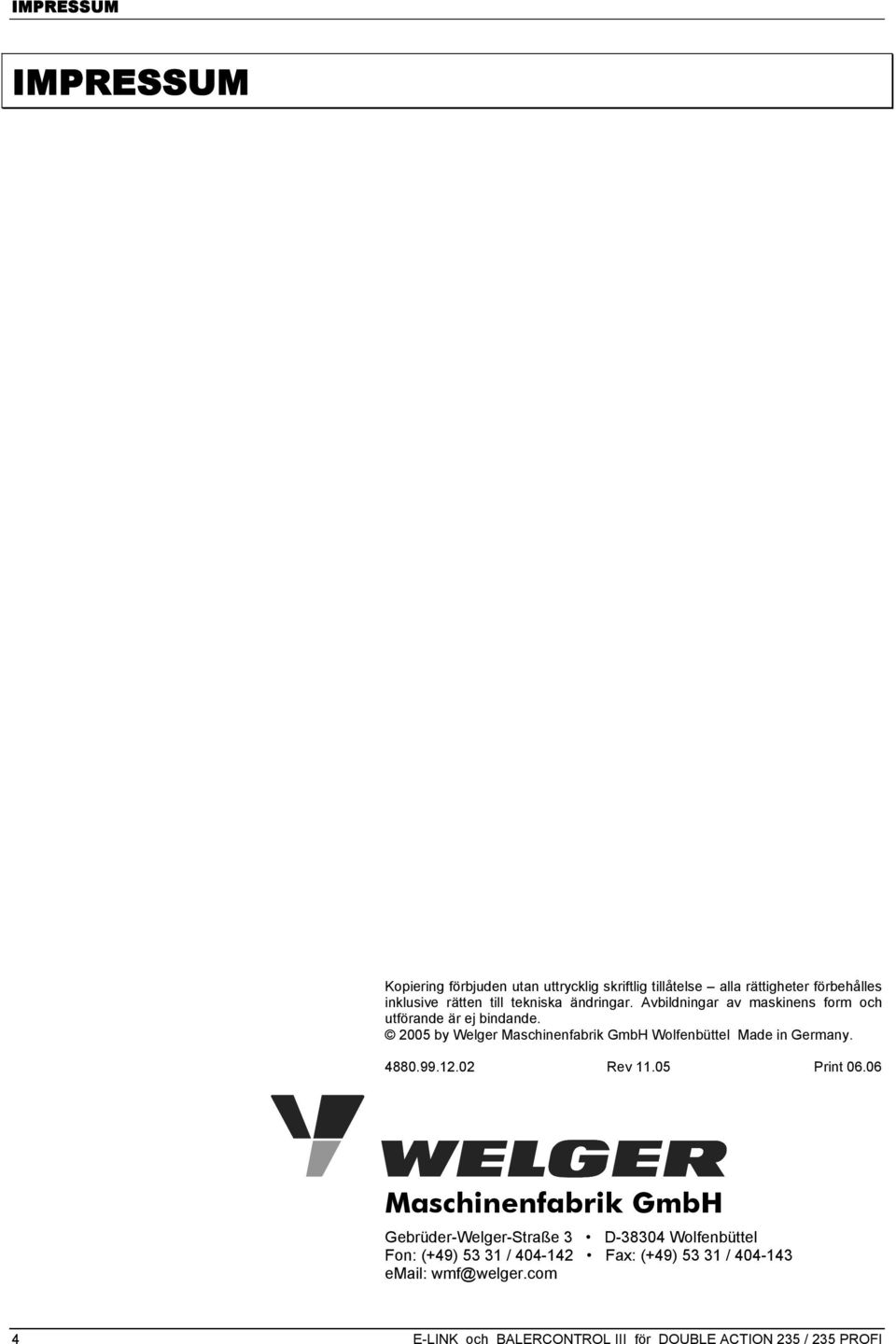

4 IMPRESSUM IMPRESSUM Kopiering förbjuden utan uttrycklig skriftlig tillåtelse alla rättigheter förbehålles inklusive rätten till tekniska ändringar. Avbildningar av maskinens form och utförande är ej bindande by Welger Maschinenfabrik GmbH Wolfenbüttel Made in Germany Rev Print Maschinenfabrik GmbH Gebrüder-Welger-Straße 3 D Wolfenbüttel Fon: (+49) / Fax: (+49) / wmf@welger.com 4 E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI

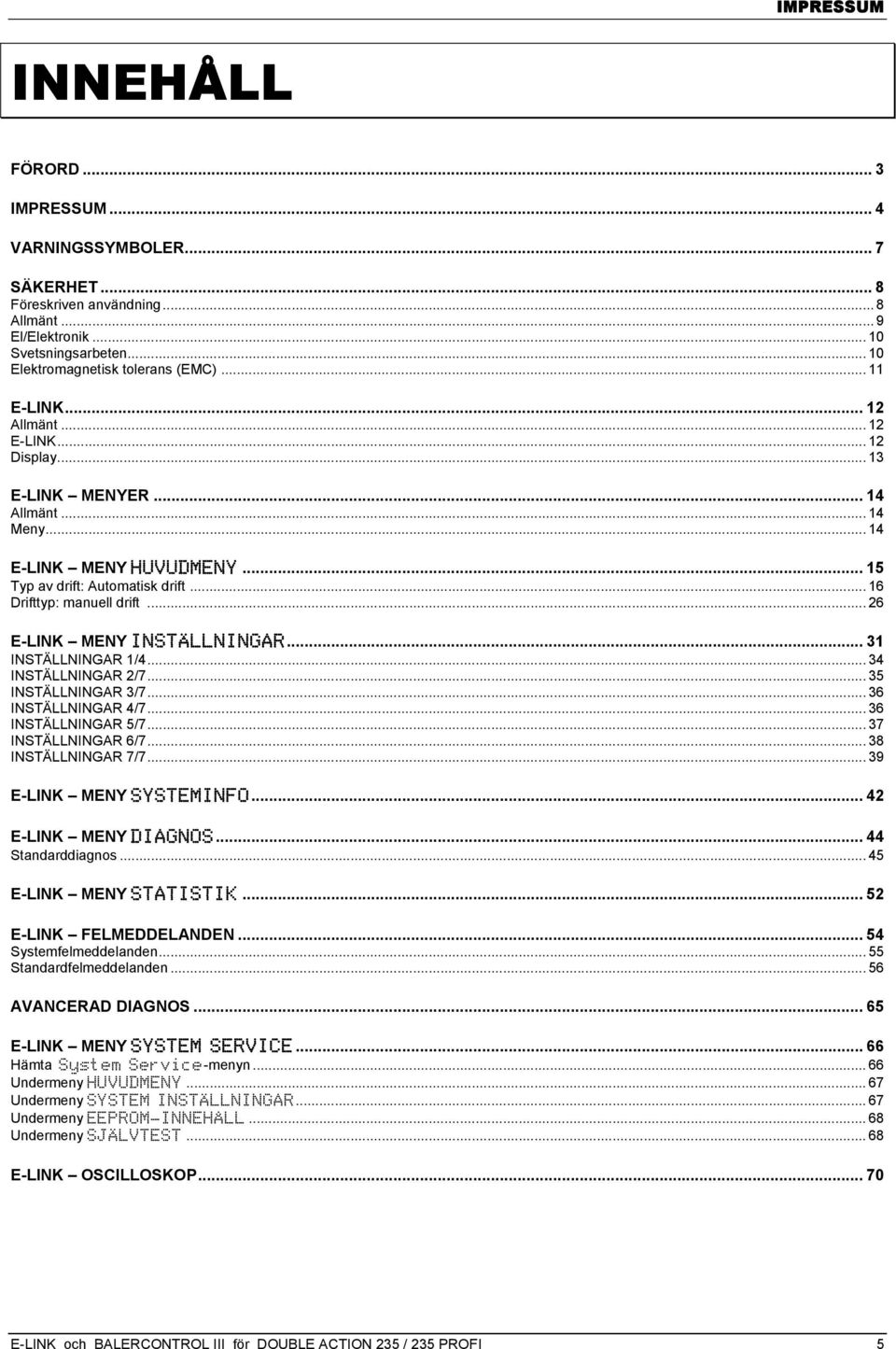

5 IMPRESSUM INNEHÅLL FÖRORD... 3 IMPRESSUM... 4 VARNINGSSYMBOLER... 7 SÄKERHET... 8 Föreskriven användning... 8 Allmänt... 9 El/Elektronik Svetsningsarbeten Elektromagnetisk tolerans (EMC) E-LINK Allmänt E-LINK Display E-LINK MENYER Allmänt Meny E-LINK MENY HUVUDMENY Typ av drift: Automatisk drift Drifttyp: manuell drift E-LINK MENY INSTÄLLNINGAR INSTÄLLNINGAR 1/ INSTÄLLNINGAR 2/ INSTÄLLNINGAR 3/ INSTÄLLNINGAR 4/ INSTÄLLNINGAR 5/ INSTÄLLNINGAR 6/ INSTÄLLNINGAR 7/ E-LINK MENY SYSTEMINFO E-LINK MENY DIAGNOS Standarddiagnos E-LINK MENY STATISTIK E-LINK FELMEDDELANDEN Systemfelmeddelanden Standardfelmeddelanden AVANCERAD DIAGNOS E-LINK MENY SYSTEM SERVICE...66 Hämta System Service-menyn Undermeny HUVUDMENY Undermeny SYSTEM INSTÄLLNINGAR Undermeny EEPROM-INNEHÅLL Undermeny SJÄLVTEST E-LINK OSCILLOSKOP E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI 5

6 IMPRESSUM BALERCONTROL III...77 Allmänt BALERCONTROL III Display BALERCONTROL MENYER...80 Allmänt Välja meny BALERCONTROL HUVUDMENY...81 Drifttyper Manövrering av aggregat Pressning Bindning Öppna baklucka Öppen baklucka Stängning av baklucka Maskinstillestånd Inställning av baltäthet BALERCONTROL MENY INSTÄLLNINGAR...91 Inställningar 1/ Inställningar 2/ Inställningar 3/ BALERCONTROL MENY SYSTEMINFO...95 BALERCONTROL MENY DIAGNOS...97 Standarddiagnos BALERCONTROL MENY STATISTIK BALERCONTROL FELMEDDELANDEN Systemfelmeddelanden Standardfelmeddelanden AVANCERAD DIAGNOS BALERCONTROL MENY INSTÄLLNINGAR CAN-Modul BALERCONTROL MENY SYSTEM SERVICE Hämta System Service-Menyn Undermeny HUVUDMENY Undermeny SYSTEM INSTÄLLNINGAR Undermeny EEPROM-INNEHÅLL Undermeny SJÄLVTEST BALERCONTROL OSCILLOSKOP E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI

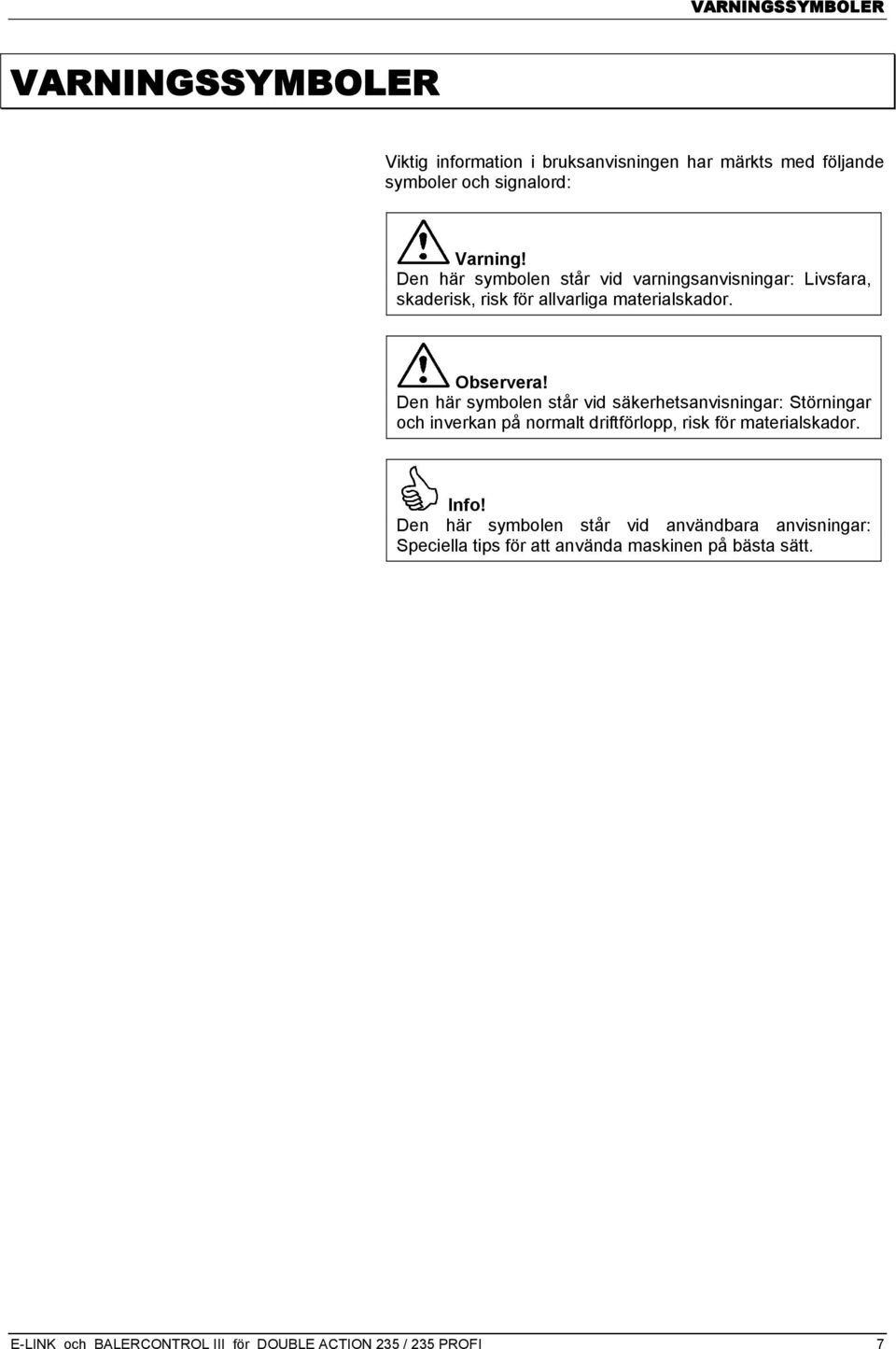

7 VARNINGSSYMBOLER VARNINGSSYMBOLER Viktig information i bruksanvisningen har märkts med följande symboler och signalord: Varning! Den här symbolen står vid varningsanvisningar: Livsfara, skaderisk, risk för allvarliga materialskador. Observera! Den här symbolen står vid säkerhetsanvisningar: Störningar och inverkan på normalt driftförlopp, risk för materialskador. Info! Den här symbolen står vid användbara anvisningar: Speciella tips för att använda maskinen på bästa sätt. E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI 7

8 SÄKERHET SÄKERHET Föreskriven användning Manöverinstrumenten E-LINK och BALERCONTROL III är utformade för att endast användas på maskinen WELGER DOUBLE ACTION 235 och WELGER DOUBLE ACTION 235 PROFI All annan användning räknas som ej föreskriven. Tillverkaren tar inget ansvar för skador som uppstår som ett resultat av annan användning, utan det sker helt på egen risk. Se upp!, Risk för skador! DOUBLE ACTION 235 och DoubleAction 235 PROFI får aldrig användas utan inplastare. (Det gäller fär såväl maskiner med individuell axel som för maskiner med tandemaxel.) Om balarna inte skulle plastas in: Välj genomräckningsdrift (se kapitel Lindning PÅ / AV, sid. 19). I föreskriven användning ingår att följa tillverkarens anvisningar gällande drift, service och underhåll. Systemen E-LINK och BALERCONTROL III får endast används av personer som är förtrogna med instrumenten och medvetna om riskerna. Gällande olycksförebyggande föreskrifter och allmänt erkända säkerhetstekniska regler ska följas. Det är inte tillåtet till montera på extrautrustning. Egenmäktigt gjorda förändringar och påbyggnad av icke godkända delar och utrustningar fråntar tillverkaren allt ansvar för skador som uppkommer som ett resultat av ett sådant förfarande. 8 E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI

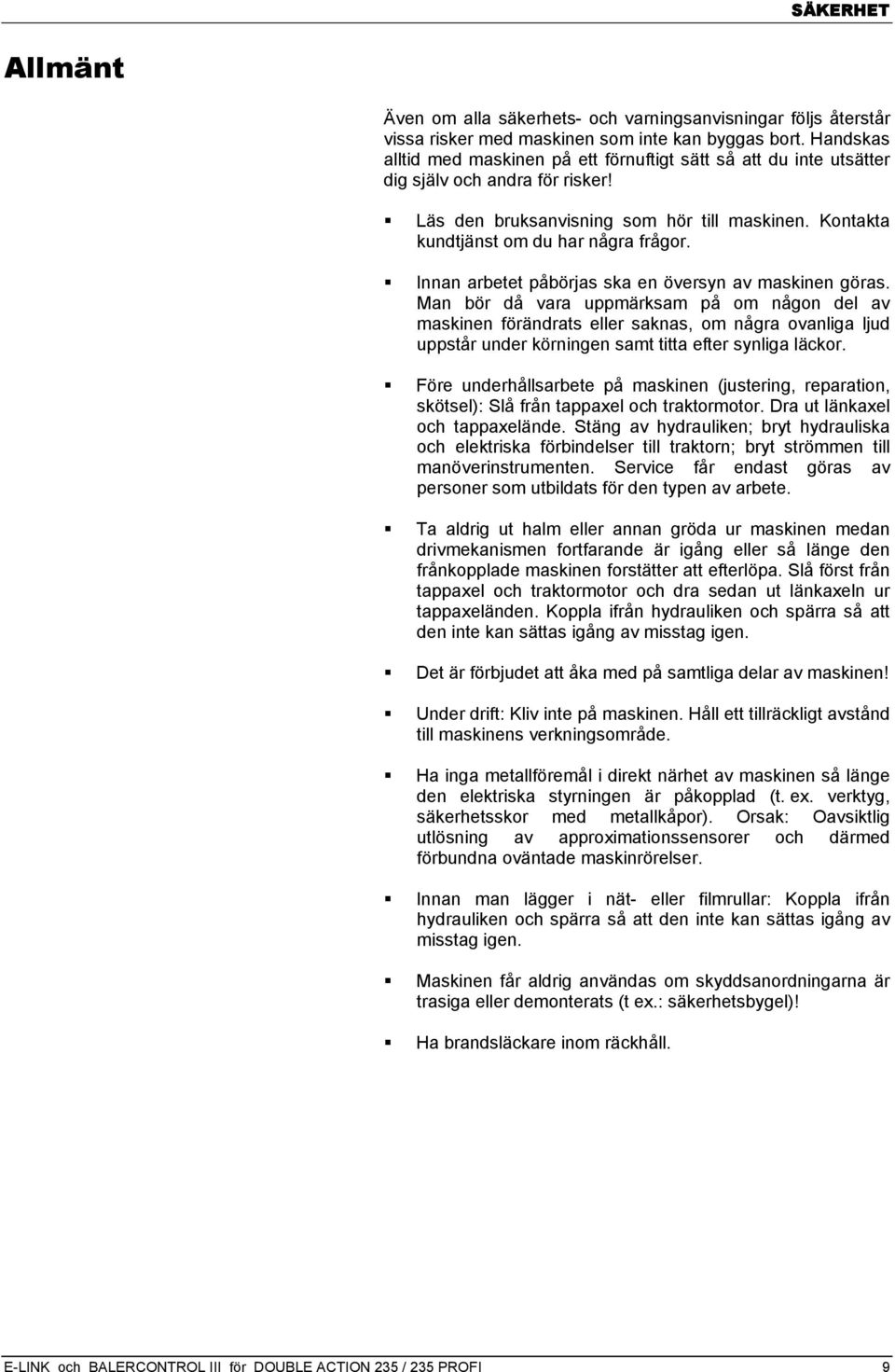

9 SÄKERHET Allmänt Även om alla säkerhets- och varningsanvisningar följs återstår vissa risker med maskinen som inte kan byggas bort. Handskas alltid med maskinen på ett förnuftigt sätt så att du inte utsätter dig själv och andra för risker! Läs den bruksanvisning som hör till maskinen. Kontakta kundtjänst om du har några frågor. Innan arbetet påbörjas ska en översyn av maskinen göras. Man bör då vara uppmärksam på om någon del av maskinen förändrats eller saknas, om några ovanliga ljud uppstår under körningen samt titta efter synliga läckor. Före underhållsarbete på maskinen (justering, reparation, skötsel): Slå från tappaxel och traktormotor. Dra ut länkaxel och tappaxelände. Stäng av hydrauliken; bryt hydrauliska och elektriska förbindelser till traktorn; bryt strömmen till manöverinstrumenten. Service får endast göras av personer som utbildats för den typen av arbete. Ta aldrig ut halm eller annan gröda ur maskinen medan drivmekanismen fortfarande är igång eller så länge den frånkopplade maskinen forstätter att efterlöpa. Slå först från tappaxel och traktormotor och dra sedan ut länkaxeln ur tappaxeländen. Koppla ifrån hydrauliken och spärra så att den inte kan sättas igång av misstag igen. Det är förbjudet att åka med på samtliga delar av maskinen! Under drift: Kliv inte på maskinen. Håll ett tillräckligt avstånd till maskinens verkningsområde. Ha inga metallföremål i direkt närhet av maskinen så länge den elektriska styrningen är påkopplad (t. ex. verktyg, säkerhetsskor med metallkåpor). Orsak: Oavsiktlig utlösning av approximationssensorer och därmed förbundna oväntade maskinrörelser. Innan man lägger i nät- eller filmrullar: Koppla ifrån hydrauliken och spärra så att den inte kan sättas igång av misstag igen. Maskinen får aldrig användas om skyddsanordningarna är trasiga eller demonterats (t ex.: säkerhetsbygel)! Ha brandsläckare inom räckhåll. E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI 9

10 SÄKERHET El/Elektronik E-LINK och BALERCONTROL III är konstruerade enbart för 12-V drift. Det är inte tillåtet att koppla dem till andra interna nät! Innan varje form av justering, montering eller service ska strömmen kopplas bort från E-LINK och BALERCONTROL III. Kontrollera regelbundet att alla sensorer och aktorer sitter ordentligt på plats. Strömmen får bara vara påkopplad till den elektroniska utrustningen när maskinen ska köras. När arbetet avslutats ska strömmen omedelbart brytas till styrningen. Det är inte tillåtet att gå in i eller i närheten av maskinens arbetsområde när strömmen är på till den elektroniska utrustningen. Vid rengöring får den elektroniska utrustningen inte utsättas för direkt vattenstråle (i synnerhet inte högtryckstvätt eller ångstrålerenare). De kablar som tillhör E-LINK och BALERCONTROL III får endast kopplas till de uttag som monterats och godkänts på fabriken. Svetsningsarbeten Låt inte ström från svetsen gå genom E-LINK eller BALERCONTROL III. Bryt strömförsörjningen på alla poler från maskinen (koppla bort batteriet). Bryt strömmen mellan traktor och maskin. Observera värmeutvecklingen på svetspunkterna. Montera av känsliga delar (kablar, sensorer, delar av plast) innan du svetsar. 10 E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI

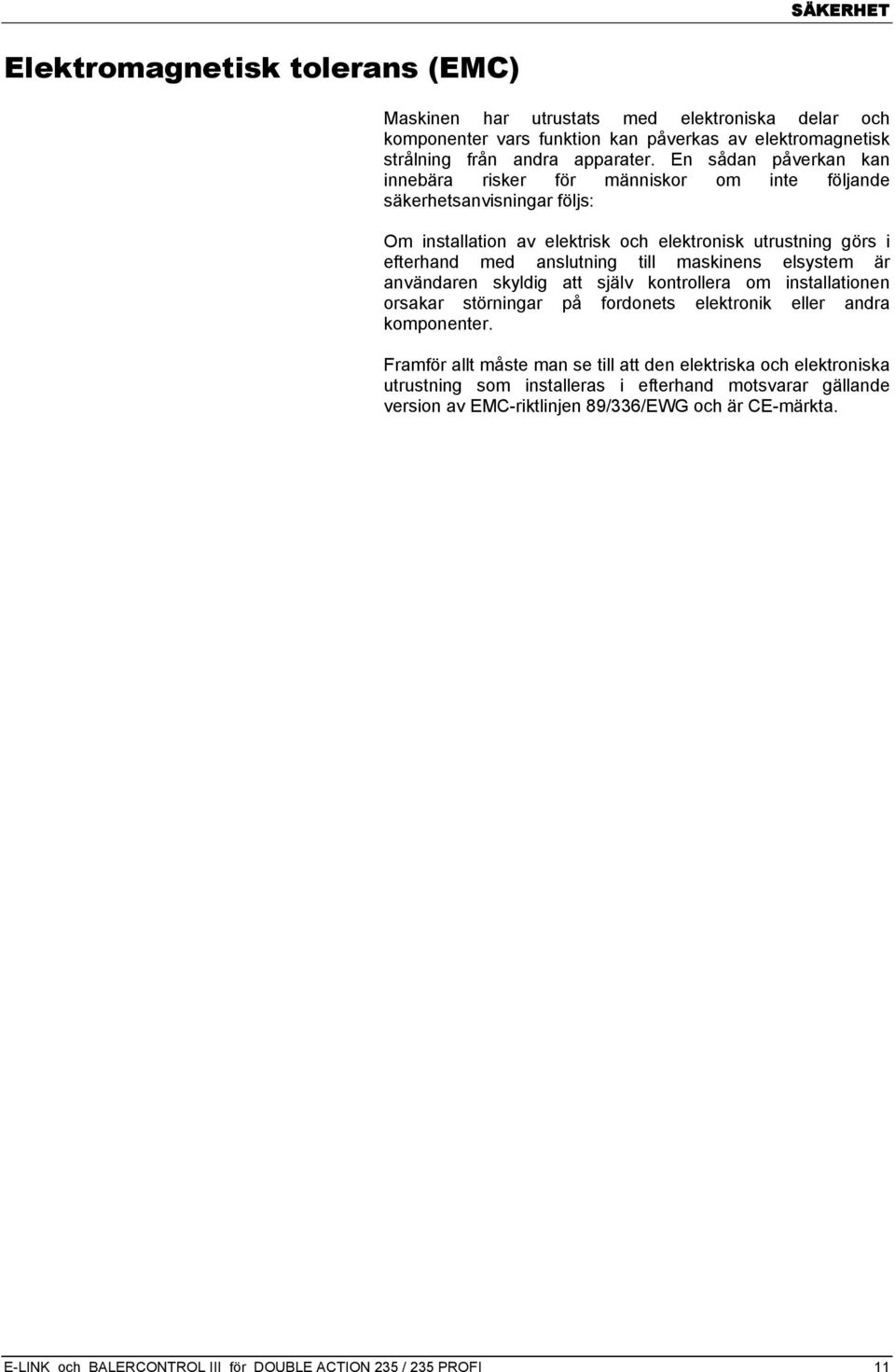

11 SÄKERHET Elektromagnetisk tolerans (EMC) Maskinen har utrustats med elektroniska delar och komponenter vars funktion kan påverkas av elektromagnetisk strålning från andra apparater. En sådan påverkan kan innebära risker för människor om inte följande säkerhetsanvisningar följs: Om installation av elektrisk och elektronisk utrustning görs i efterhand med anslutning till maskinens elsystem är användaren skyldig att själv kontrollera om installationen orsakar störningar på fordonets elektronik eller andra komponenter. Framför allt måste man se till att den elektriska och elektroniska utrustning som installeras i efterhand motsvarar gällande version av EMC-riktlinjen 89/336/EWG och är CE-märkta. E-LINK och BALERCONTROL III för DOUBLE ACTION 235 / 235 PROFI 11

12 E-LINK E-LINK Allmänt Observera! Det är inte tillåtet att koppla E-LINK till 24 V nät. Maskinens interna nät: Säkring, på maskin: 12 V 30 A Observera! Huset till manöverinstrument E-LINK är fuktighetsavvisande. Trots detta: För att undvika felaktig funktion får manöverinstrumentet inte utsättas för alltför mycket fukt (t ex kraftigt regn, nedsänkning i vatten, ångstråle eller högtryckstvätt). Observera! Innan varje form av montering, justering eller service ska strömmen brytas till manöverinstrumentens styrning : Bryt den elektriska förbindelsen mellan traktor och maskin. Koppla ifrån kraftuttaget. Stäng av traktorns motor och dra ut tändningsnyckeln. Koppla bort maskinens kraftuttag från traktorn. E-LINK E-LINK-styrningen består av: Manöverinstrument med display (Avbildning 1) Styrenhet på inplastarchassi (pil på Avbildning 2) Styrningsprogram (programvara) Avbildning 1 Avbildning 2 12 E-LINK för DOUBLE ACTION 235 / 235 PROFI

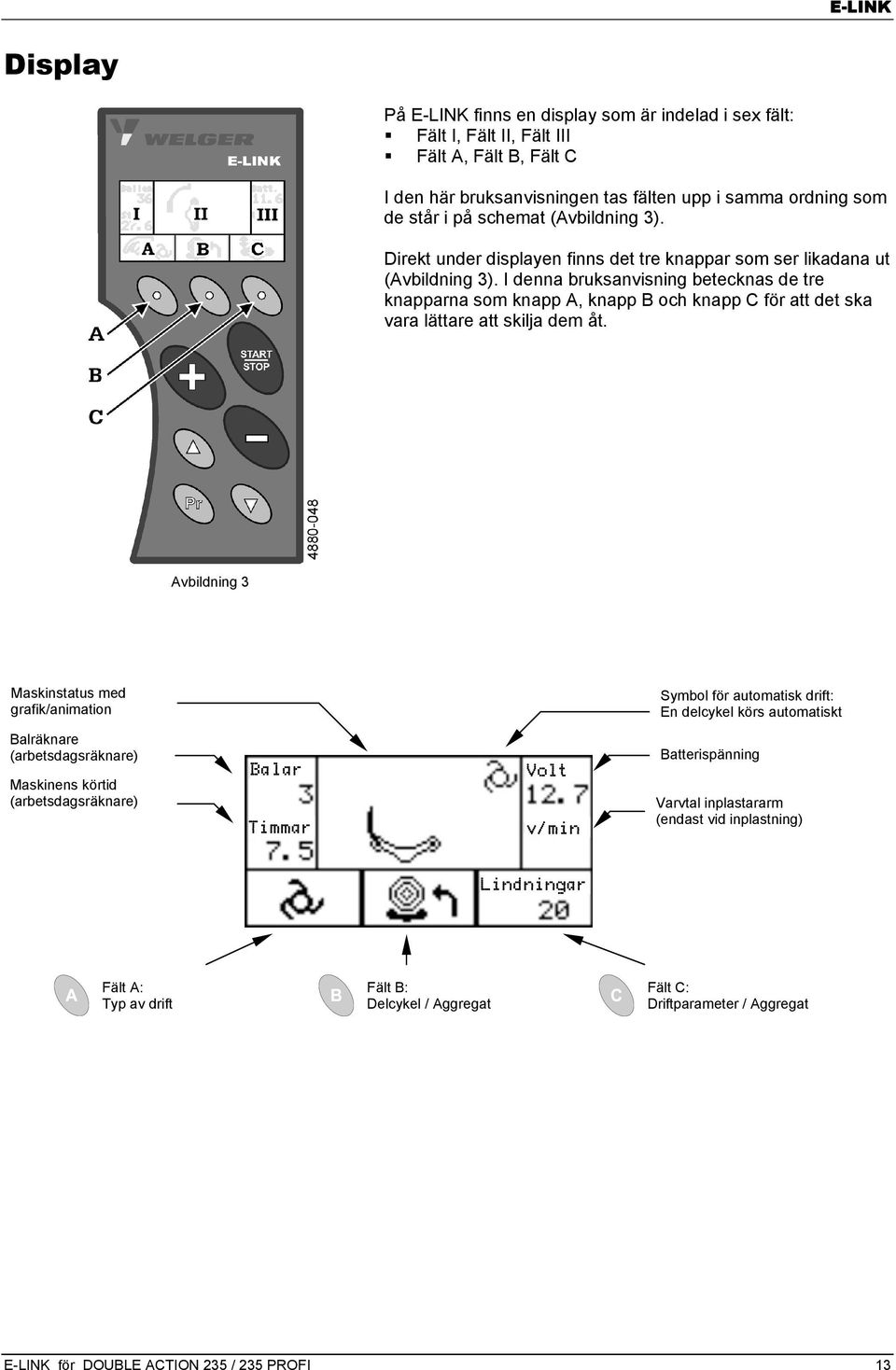

13 E-LINK Display På E-LINK finns en display som är indelad i sex fält: Fält I, Fält II, Fält III Fält A, Fält B, Fält C I den här bruksanvisningen tas fälten upp i samma ordning som de står i på schemat (Avbildning 3). Direkt under displayen finns det tre knappar som ser likadana ut (Avbildning 3). I denna bruksanvisning betecknas de tre knapparna som knapp A, knapp B och knapp C för att det ska vara lättare att skilja dem åt. Avbildning 3 Maskinstatus med grafik/animation Symbol för automatisk drift: En delcykel körs automatiskt Balräknare (arbetsdagsräknare) Maskinens körtid (arbetsdagsräknare) Balar Timmar Volt v/min Batterispänning Varvtal inplastararm (endast vid inplastning) Lindningar Fält A: Typ av drift Fält B: Delcykel / Aggregat Fält C: Driftparameter / Aggregat E-LINK för DOUBLE ACTION 235 / 235 PROFI 13

14 E-LINK MENYER E-LINK MENYER Allmänt E-LINK-systemet innehåller följande menyer: Meny Uppgift se kapitel HUVUDMENY Visning och kontroll av daglig drift "E-LINK MENY HUVUDMENY" sidan 15 INSTÄLLNINGAR Inställning av maskinparametrar "E-LINK Meny INSTÄLLNINGAR" sidan 31 SYSTEMINFO Information om valda systemdata "E-LINK Meny SYSTEMINFO" sidan 42 DIAGNOS Diagnosmöjligheter för test av maskinen "E-LINK Meny DIAGNOS" sidan 44 STATISTIK Maskinens körtid, livstidsräknare och arbetsdagsräknare "E-LINK Meny STATISTIK" sidan 52 Meny Meny: Huvudmeny Inställningar Systeminfo Diagnos Statistik Hämta menyöversikt : Tryck på. Menyval: Tryck på eller Bekräfta val med. Om ingen meny väljs: Om man inte trycker på någon tangent inom fem sekunder kommer man automatiskt tillbaka till HUVUDMENY. 14 E-LINK för DOUBLE ACTION 235 / 235 PROFI

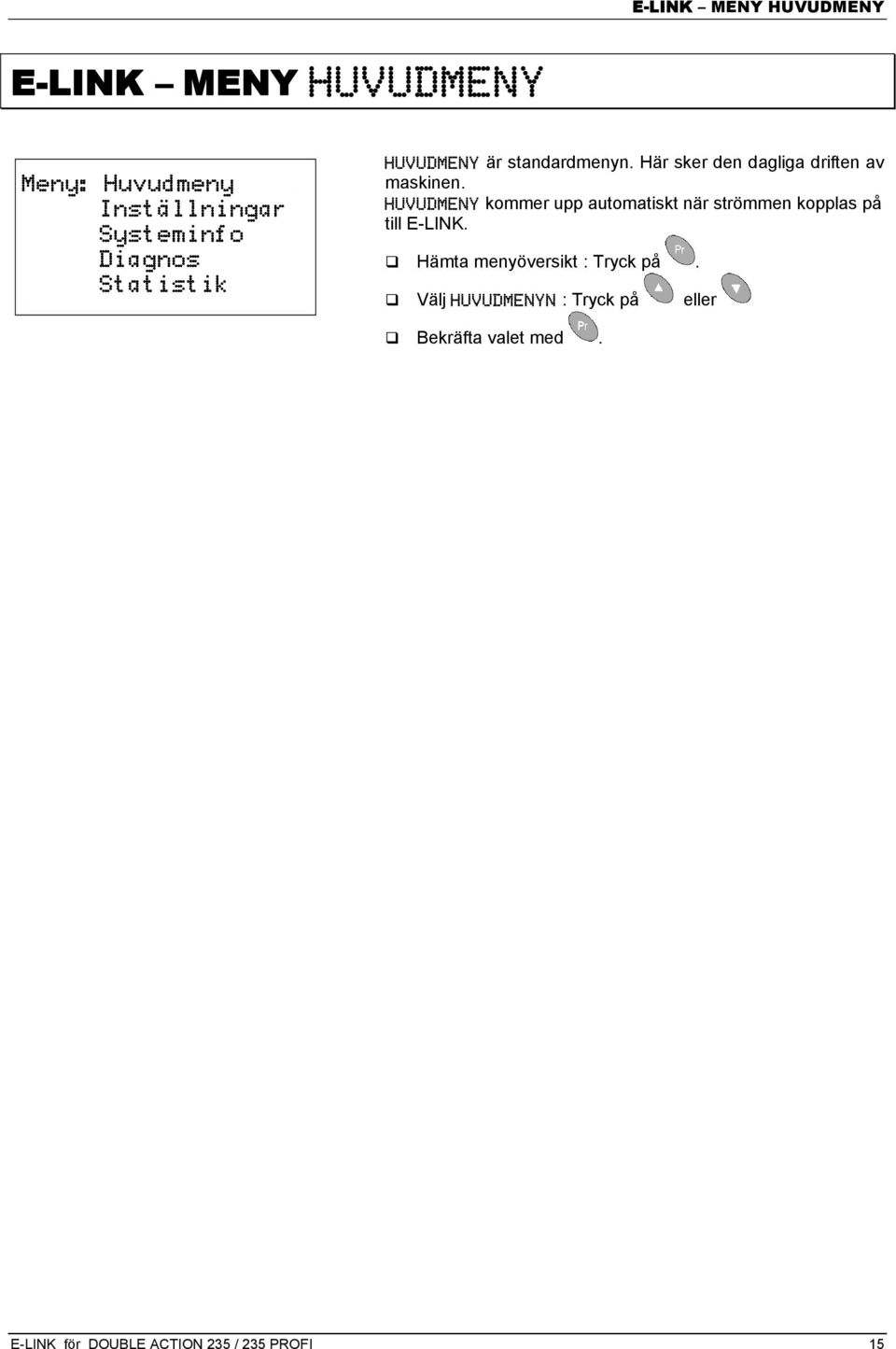

15 E-LINK MENY HUVUDMENY E-LINK MENY HUVUDMENY Meny: Huvudmeny Inställningar Systeminfo Diagnos Statistik HUVUDMENY är standardmenyn. Här sker den dagliga driften av maskinen. HUVUDMENY kommer upp automatiskt när strömmen kopplas på till E-LINK. Hämta menyöversikt : Tryck på. Välj HUVUDMENYN : Tryck på eller Bekräfta valet med. E-LINK för DOUBLE ACTION 235 / 235 PROFI 15

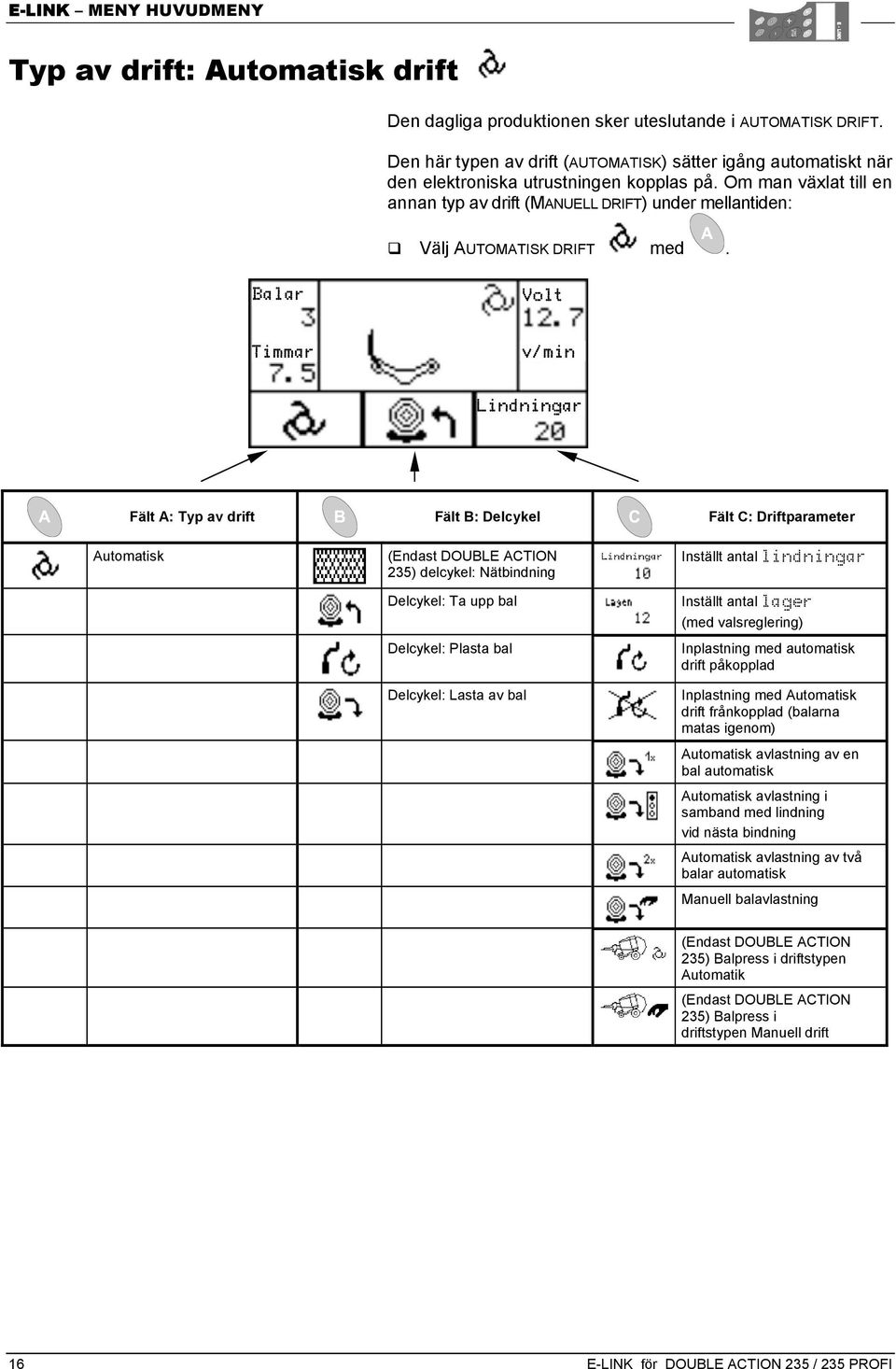

16 E-LINK MENY HUVUDMENY Typ av drift: Automatisk drift Den dagliga produktionen sker uteslutande i AUTOMATISK DRIFT. Den här typen av drift (AUTOMATISK) sätter igång automatiskt när den elektroniska utrustningen kopplas på. Om man växlat till en annan typ av drift (MANUELL DRIFT) under mellantiden: Välj AUTOMATISK DRIFT med. Balar Volt Timmar v/min Lindningar Fält A: Typ av drift Fält B: Delcykel Fält C: Driftparameter Automatisk (Endast DOUBLE ACTION 235) delcykel: Nätbindning Delcykel: Ta upp bal Delcykel: Plasta bal Delcykel: Lasta av bal Inställt antal lindningar Inställt antal lager (med valsreglering) Inplastning med automatisk drift påkopplad Inplastning med Automatisk drift frånkopplad (balarna matas igenom) Automatisk avlastning av en bal automatisk Automatisk avlastning i samband med lindning vid nästa bindning Automatisk avlastning av två balar automatisk Manuell balavlastning (Endast DOUBLE ACTION 235) Balpress i driftstypen Automatik (Endast DOUBLE ACTION 235) Balpress i driftstypen Manuell drift 16 E-LINK för DOUBLE ACTION 235 / 235 PROFI

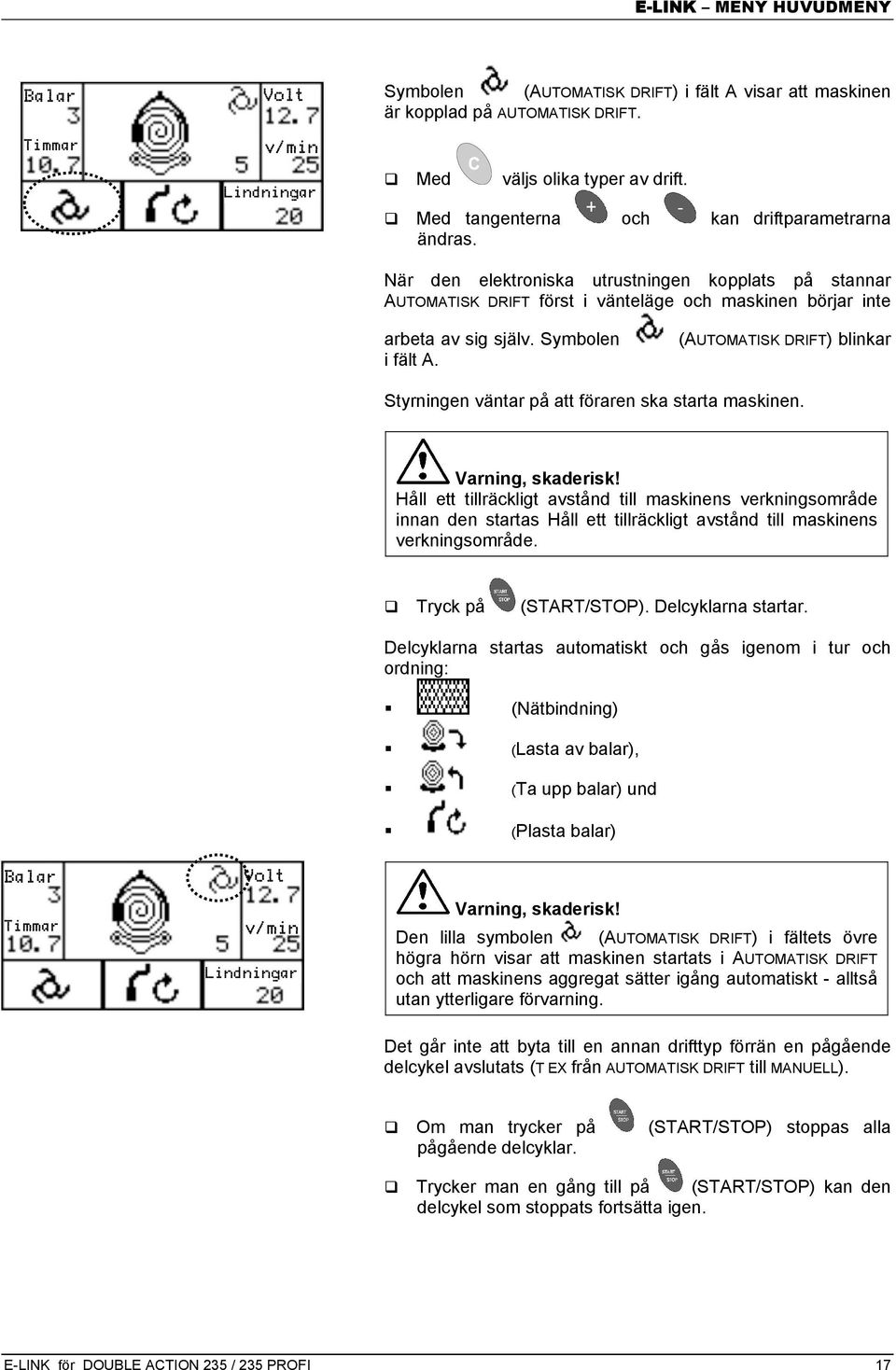

17 E-LINK MENY HUVUDMENY Balar Timmar Volt v/min Lindningar Symbolen (AUTOMATISK DRIFT) i fält A visar att maskinen är kopplad på AUTOMATISK DRIFT. Med väljs olika typer av drift. Med tangenterna och kan driftparametrarna ändras. När den elektroniska utrustningen kopplats på stannar AUTOMATISK DRIFT först i vänteläge och maskinen börjar inte arbeta av sig själv. Symbolen i fält A. (AUTOMATISK DRIFT) blinkar Styrningen väntar på att föraren ska starta maskinen. Varning, skaderisk! Håll ett tillräckligt avstånd till maskinens verkningsområde innan den startas Håll ett tillräckligt avstånd till maskinens verkningsområde. Tryck på (START/STOP). Delcyklarna startar. Delcyklarna startas automatiskt och gås igenom i tur och ordning: (Nätbindning) (Lasta av balar), (Ta upp balar) und (Plasta balar) Balar Timmar Volt v/min Lindningar Varning, skaderisk! Den lilla symbolen (AUTOMATISK DRIFT) i fältets övre högra hörn visar att maskinen startats i AUTOMATISK DRIFT och att maskinens aggregat sätter igång automatiskt - alltså utan ytterligare förvarning. Det går inte att byta till en annan drifttyp förrän en pågående delcykel avslutats (T EX från AUTOMATISK DRIFT till MANUELL). Om man trycker på (START/STOP) stoppas alla pågående delcyklar. Trycker man en gång till på (START/STOP) kan den delcykel som stoppats fortsätta igen. E-LINK för DOUBLE ACTION 235 / 235 PROFI 17

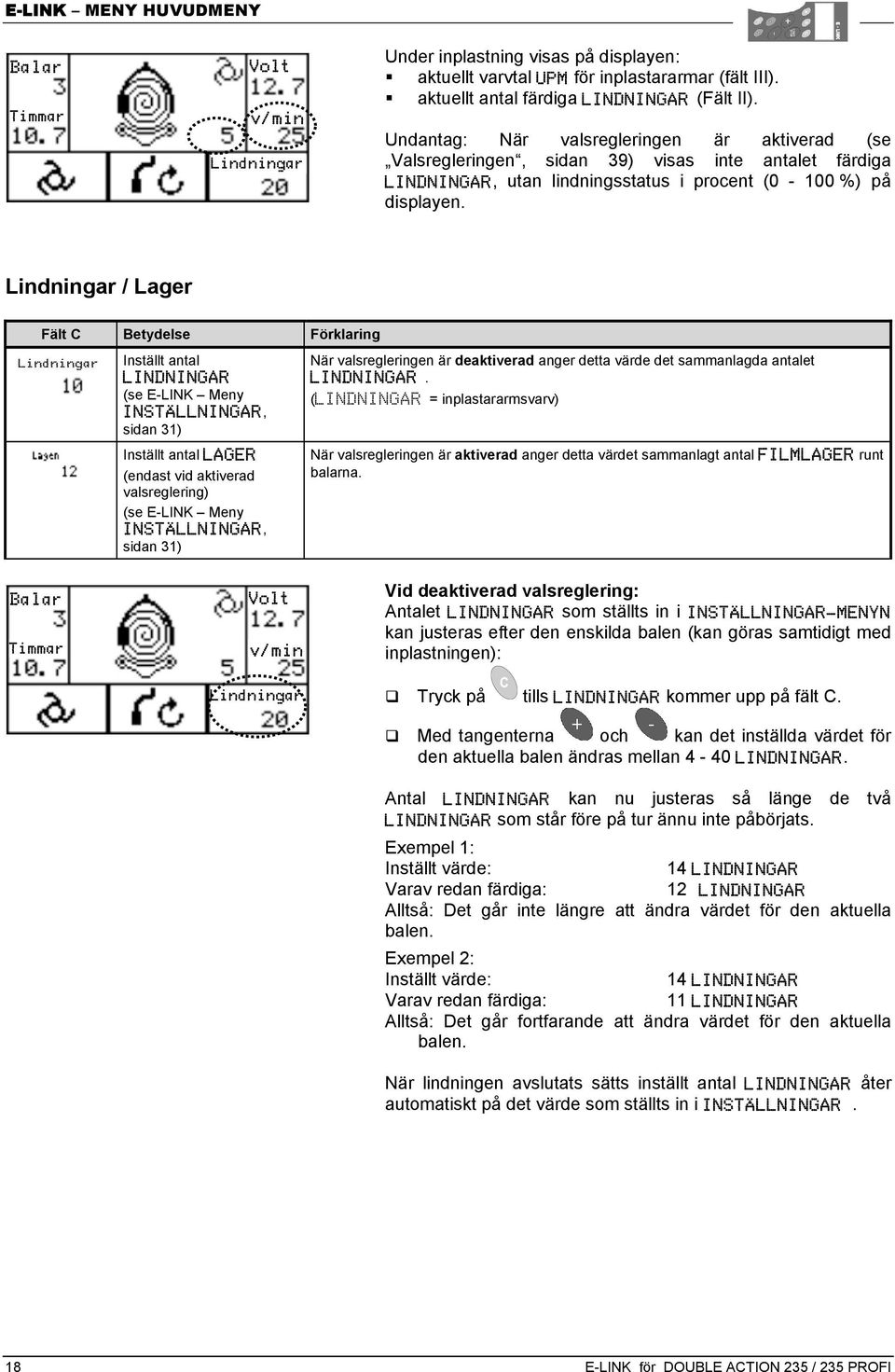

18 E-LINK MENY HUVUDMENY Balar Timmar Volt v/min Lindningar Under inplastning visas på displayen: aktuellt varvtal UPM för inplastararmar (fält III). aktuellt antal färdiga LINDNINGAR (Fält II). Undantag: När valsregleringen är aktiverad (se Valsregleringen, sidan 39) visas inte antalet färdiga LINDNINGAR, utan lindningsstatus i procent (0-100 %) på displayen. Lindningar / Lager Fält C Betydelse Förklaring Inställt antal LINDNINGAR (se E-LINK Meny INSTÄLLNINGAR, sidan 31) Inställt antal LAGER (endast vid aktiverad valsreglering) (se E-LINK Meny INSTÄLLNINGAR, sidan 31) När valsregleringen är deaktiverad anger detta värde det sammanlagda antalet LINDNINGAR. (LINDNINGAR = inplastararmsvarv) När valsregleringen är aktiverad anger detta värdet sammanlagt antal FILMLAGER runt balarna. Balar Timmar Volt v/min Lindningar Vid deaktiverad valsreglering: Antalet LINDNINGAR som ställts in i INSTÄLLNINGAR-MENYN kan justeras efter den enskilda balen (kan göras samtidigt med inplastningen): Tryck på tills LINDNINGAR kommer upp på fält C. Med tangenterna och kan det inställda värdet för den aktuella balen ändras mellan 4-40 LINDNINGAR. Antal LINDNINGAR kan nu justeras så länge de två LINDNINGAR som står före på tur ännu inte påbörjats. Exempel 1: Inställt värde: 14 LINDNINGAR Varav redan färdiga: 12 LINDNINGAR Alltså: Det går inte längre att ändra värdet för den aktuella balen. Exempel 2: Inställt värde: 14 LINDNINGAR Varav redan färdiga: 11 LINDNINGAR Alltså: Det går fortfarande att ändra värdet för den aktuella balen. När lindningen avslutats sätts inställt antal LINDNINGAR åter automatiskt på det värde som ställts in i INSTÄLLNINGAR. 18 E-LINK för DOUBLE ACTION 235 / 235 PROFI

19 E-LINK MENY HUVUDMENY Balar Timmar Volt v/min Vid aktiverad valsreglering: När valsregeringen är aktiverad(se Valsregleringen, sidan 39) ska istället för antal lindningsvarv antalet film LAGEN ställas in. Med en överlappning på 55 % kan 2, 4, 6 eller 8 lager ställas in, med 70 % överlappning blir det 3, 6, 9 och 12 lager. Lindning PÅ / AV Fält C Betydelse Förklaring Lindning påkopplad Balarna plastas av inplastaren. Lindning frånkopplad (Balarna passerar rakt igenom) Balarna plastas inte av inplastaren utan passerar bara igenom den och lastas av oplastade. Der lindningscykeln kan kopplas på eller av: Tryck på tills eller kommer upp på fält C. Sätt igång lindningscykeln med Stäng av lindningscykeln med. Då kommer balarna inte att plastas av inplastaren utan bara passera rakt igenom den. E-LINK för DOUBLE ACTION 235 / 235 PROFI 19

20 E-LINK MENY HUVUDMENY Typ av balavlastning Tryck på till dess en symbol från följande tabell visas i fält C. Typ av balavlastning kan ställas in med tangenterna och : Avlastning av en bal i taget, automatisk. När maskinen stoppats eller vid körande maskin. Avlastning av en bal i taget, automatisk när nästa bal lindas. Endast vid stoppad maskin. Avlastning av två balar i taget, automatisk. Endast vid stoppad maskin. Avlastning av en bal i taget, manuell. Lasta av balarna med hjälp av (START/STOP). Vid stoppad maskin eller vid körande maskin. Fält C Betydelse Förklaring Automatisk avlastning av en bal automatisk Balen lastas automatiskt av inplastaren direkt efter inplastningen. Undantag: Om operatören har kopplat om från "Balavläggning manuell" till denna "Bal enstaka automatisk avlägning" måste likväl den första balen efter omkopplingen läggas av manuellt (knappen START/STOP). Automatisk avlastning i samband med lindning vid bindning Automatisk avlastning av två balar automatisk Manuell balavlastning Balen lastas inte automatiskt av inplastaren förrän nästa bal binds i balpressen. Man kan fortsätta köra när den nybundna balen åker ur balpressen och lämnas över till inplastaren. Undantag: Om operatören har kopplat om från "Balavläggning manuell" till denna "Bal enstaka automatisk avlägning" måste likväl den första balen efter omkopplingen läggas av manuellt (knappen START/STOP). Balen lastas inte automatiskt av inplastaren förrän nästa bal binds i balpressen. Nästa bal lämnas genast över till inplastaren och lastas av meddetsamma. Resultatet blir alltså att man får två balar som ligger på samma ställe. Man kan fortsätta köra när båda balarna lastats av. Den här typen av avlastning är lämplig vid t ex avstängd inplastare. Balen lastas av inplastaren när föraren tryckt på (START/STOP). Se upp! Vänta till dess inplastningsprocessen visas som avslutad i manöverinstrumentets display (se avbildning). Balar Volt Timmar v/min Lindningar 20 E-LINK för DOUBLE ACTION 235 / 235 PROFI

21 E-LINK MENY HUVUDMENY Delcyklar: Ta upp bal plasta bal Varning, skaderisk! Den lilla symbolen (AUTOMATISK DRIFT) i övre högra hörnet på fält II visar att maskinen startats i AUTOMATISK DRIFT och att aggregaten går igång automatiskt alltså utan ytterligare förvarning. Förutsättningar för att starta den här delcykeln: Plastningsbordet står vågrät Lastarmen står lodrät Inplastararmarna står i viloläge Knivarna är infällda Balpressens baklucka är stängd Om dessa villkor inte uppfyllts måste aggregaten sättas i sina startpositioner i MANUELL DRIFT. Balar Timmar Volt v/min När en lindning startas i balpressen startar automatiskt delcykel B TA UPP BAL... Lindningar Balar Timmar Volt v/min Lindningar... och plastningsbordet tippar till upptagningspostion (vertikal). Tidskontroll: Om plastningsbordet inte når detta läge (vertikalt)inom åtta sekunder stoppas den pågående delcykeln av säkerhetsskäl och styrningen växlar automatiskt till MANUELL DRIFT. Balar Timmar Volt v/min Lindningar Plastningsbordet stannar i upptagningsposition (vertikal) tills balen lämnas över av balpressen. Tidskontroll: Om balen inte kommit till plastningsbordet inom 20 sekunder stoppas den pågående delcykeln av säkerhetsskäl och styrningen växlar automatiskt till MANUELL DRIFT. Balar Timmar Volt v/min Lindningar När balen lämnats över tippar plastningsbordet till lindningsposition (horisontal). Tidskontroll: Om bordet inte kommit i lindningsposition (horisontal) inom tio sekunder stoppas den pågående delcykeln av säkerhetsskäl. Styrningen växlar automatiskt till MANUELL DRIFT. E-LINK för DOUBLE ACTION 235 / 235 PROFI 21

22 E-LINK MENY HUVUDMENY Balar Timmar Volt v/min Lindningar När plastningsbordet kommit i lindningsposition (horisontal) öppnas lastarmén. Tidskontroll: Om lastarmén inte öppnats helt inom fem sekunder stoppas den pågående delcykeln av säkerhetsskäl och styrningen växlar till MANUELL DRIFT. Balar Volt Om lastarmén är helt öppen och bakluckan reglad... Timmar v/min Lindningar Balar Timmar Balar Timmar Volt v/min Lindningar Volt v/min... startas automatiskt delcykel PLASTA BAL. Plastningsbordet snurrar balen. De två inplastararmarna roterar runt balen och plastar den. Vid deaktiverad valsreglering: Antal färdiga LINDNINGAR visas på fält II (här: 5). Antalet inställda LINDNINGAR kan ändras för den aktuella balen: se kapitel Lindningar / Lager, sidan 18. Vid aktiverad valsreglering: Lindningsstatus i [%] visas på fält II (här: 16 %). Antal inställda LAGER kan ändras för den aktuella balen: se kapitel Lindningar / Lager, sidan 18. Balar Volt När delcykel PLASTA BAL avslutats växlas automatiskt över till Timmar v/min delcykel bal, sidan 23. LASTA AV BAL, se kapitel Delcykel: Lasta av Lindningar 22 E-LINK för DOUBLE ACTION 235 / 235 PROFI

23 E-LINK MENY HUVUDMENY Delcykel: Lasta av bal Varning, skaderisk! Innan delcyklar startas: Håll ett tillräckligt avstånd till maskinens verkningsområde. Den lilla symbolen (AUTOMATISK DRIFT) i övre högra hörnet av fält II visar att maskinen startats i AUTOMATISK DRIFT och att aggregaten går igång automatiskt alltså utan ytterligare förvarning. På ojämn mark kan balarna råka i rullning eller tippa över på sidan när de lastas av. Inga personer får vistas i området där balarna kan börja rulla. Förutsättningar för att starta den här delcykeln: Plastningsbordet står vågrät Inplastararmarna står i viloläge Knivarna är infällda Balpressens baklucka är stängd Om dessa villkor inte uppfyllts måste aggregaten sättas i sina startpositioner i MANUELL DRIFT. Balar Timmar Volt v/min Delcykel LASTA AV BAL startas beroende på inställning av avlastningsaggregatet automatiskt eller manuellt (se kapitel Typ av balavlastning, sidan 20). Lindningar Balar Timmar Volt v/min Lindningar Efter starten tippar plastningbordet till avlastningsposition (vertikal). Tidskontroll: Om plastningsbordet inte kommit i avlastningsposition (vertikal) inom åtta sekunder avbryts den pågående delcykeln och styrningen växlar automatiskt till MANUELL DRIFT. E-LINK för DOUBLE ACTION 235 / 235 PROFI 23

24 E-LINK MENY HUVUDMENY Balar Timmar Volt v/min Lindningar När balen lastats av (rullat ner från plastningsbordet), tippar bordet tillbaka till horisontalt läge. Tidskontroll: Om plastningsbordet inte når horisontalläget inom fem sekunder avbryts den pågående delcykeln och styrningen växlar automatiskt till MANUELL DRIFT. Balar Timmar Volt v/min Lindningar Därefter stängs lastarmen. Tidskontroll: Om lastarmén inte stängts inom fem sekunder avbryts den pågående delcykeln av säkerhetsskäl och styrningen växlar till MANUELL DRIFT. Balar Timmar Volt v/min När lastarmén är helt stängd är styrningen redo för nästa delcykel TA UPP BAL, se kapitel Delcyklar: Ta upp bal plasta bal, sidan 21. Lindningar 24 E-LINK för DOUBLE ACTION 235 / 235 PROFI

25 E-LINK MENY HUVUDMENY Tidskontroll i AUTOMATISK DRIFT En tidskontroll kontrollerar säkerhetsfunktioner i delcyklarna och avbryter AUTOMATISK DRIFT vid störningar Obs! Risk för skador! Ta inte med metallföremål i maskinens direkta närhet så länge den elektriska styrningen är inkopplad (t. ex. inga verktyg, inga säkerhetsskor med metallkåpor). Orsak: oavsiktligt utlösande av approximationssensorerna och därmed förbundna oväntade maskinrörelser. Delcykel Aktion Varaktighet Start Slut Felmeddelande (Endast DOUBLE ACTION 235) BINDNING (ENDAST DOUBLE ACTION 235) STÄNGA BAKLUCKA TA UPP BAL TA UPP BAL / ÖPPEN BAKLUCKA TA UPP BAL Nätbindning utförs 20 s Start bindning Nätkniv släpper maskor Bakluckan stängs 15 s Start stängning av baklucka Tippa bord till upptagningsposition Vänta tills balen överlämnats av Tippa bordet till lindningsposition 8 s Start delcykel, Start lindning 20 s Bakluckereglar öppnas 10 s Balsensor i bordet under tryck TA UPP BAL Öppna lastarm 5 s Lindningsposition nådd LASTA AV BAL LASTA AV BAL Tippa bordet till avlastningsposition Tippa bordet till lindningsposition Låsning av baklucka Upptagningsposition nådd Balsensor i bordet under tryck Lindningsposition nådd Lastarmssensor 1 under tryck, Lastarmssensor 2 utan tryck 8 s Start delcykel Avlastningsposition nådd och balar avlastade 5 s Avlastningsposition nådd och balar avlastade LASTA AV BAL Stäng lastarm 5 s Lindningsposition nådd Lindningsposition nådd Lastarmsensor 1 utan tryck, lastarmsensor 2 under tryck Auto AV: Bindning Auto AV: Baklucka Auto AV: bord Auto AV: Bal Auto AV: bord Auto AV: Lastarm Auto AV: bord Auto AV: bord Auto AV: Lastarm E-LINK för DOUBLE ACTION 235 / 235 PROFI 25

26 E-LINK MENY HUVUDMENY Drifttyp: manuell drift MANUELL DRIFT används bara vid speciella driftförhållanden, t ex om balarna är klämda eller efter NÖD-STOPP. Den dagliga produktionen sker huvudsakligen i AUTOMATISK DRIFT ( Typ av drift: Automatisk drift, sidan 16). Välj MANUELL DRIFT med tangenten. Balar Volt Timmar v/min Manuell drift Fält A: Typ av drift Halvautomatisk drift Fält B: Aggregat (Endast DOUBLE ACTION 235) Aggregat: Nätbindning (Endast DOUBLE ACTION 235) Aggregat: Baklucka Aggregat: Plastningsbord Aggregat: Lastarm Aggregat: Inplastararm Aggregat: Knivar Fält C: I den här typen av drift kan vilket aggregat som helst väljas: Tryck på för att välja ett aggregat. Manövrera valt aggregat: tangenterna och. Så länge tangenten hålls intryckt aktiveras det valda aggregatet. 26 E-LINK för DOUBLE ACTION 235 / 235 PROFI

27 E-LINK MENY HUVUDMENY Manuell drift med kollisionskontroll Aggregaten: Plastningsbord Lastarm och Inplastararm har en kollisionskontroll. Om sensorerna känner en kollisionsrisk kan aggregatet i fråga inte köras och det kommer ett felmeddelande OTILLÅTEN AKTIVITET. Aggregaten till plastningsbord och lastarm kan endast köras om inplastararmen står i viloläge. Om inplastararmen inte står i viloläge: Tryck på för att välja inplastararm. Tryck på (START/STOP) för att sätta inplastararmen i viloläge. Processen kan avbrytas genom att man trycker på (START/STOP). Om inte plastningsbordet står i sitt viloläge (vågrätt): Tryck på knappen för att välja plastningsbordet. Tryck på knappen (START/STOP) för att köra plastningsbordet till viloläge (vågrätt). Processen kan avbrytas genom att du trycker på (START/STOP). E-LINK för DOUBLE ACTION 235 / 235 PROFI 27

28 E-LINK MENY HUVUDMENY Manuell drift utan kollisionskontroll Observera, Kollisionsrisk! När aggregaten körs UTAN kollisionskontroll finns det risk för att maskindelar kan kollidera. Här går det visserligen att förflytta plastningsbordet (i Manuell drift UTAN kollisionskontroll) med knappen START/STOP men det stoppar inte automatiskt när det når sitt viloläge. Skulle maskinen blockeras på grund av kollisionskontrollen kan man använda nöddrift. Aggregaten till plastningsbord och lastarm kan köras utan kollisionskontroll. (inplastararmen kan inte köras.) Tryck på för att välja plastningsbord eller lastarm. Håll <START/STOP> nertryckt. Kör det valda aggregatet med tangenterna resp.. Vid aktiviteter utan kollisionskontroll visas meddelandet INGEN KOLLISIONSKONTROLL. Meddelandets syfte är endast att hålla föraren informerad och inte att avbryta körningen. 28 E-LINK för DOUBLE ACTION 235 / 235 PROFI

29 E-LINK MENY HUVUDMENY Översikt: Aktiviteter i manuell drift Följande aktiviteter är möjliga: (Endast DOUBLE ACTION 235) (Endast DOUBLE ACTION 235) Plastningsbord Lastarm Knivar Inplastararm Nätbindning Baklucka Håll knappen nertryckt Tippa plastningsbord framåt Stäng lastarm Fäll ut knivar Flytta inplastararm Nätbindning startas Öppna baklucka + Håll knappen nertryckt Tipp plastningsbordframåt utan kollisionskontroll Stäng lastarm utan kollisionskontroll Håll knappen nertryckt Tippa plastningsbord bakåt Öppna lastarm Fäll in knivar Stänga baklucka + Håll knappen nertryckt Tippa plastningsbord bakåt utan kollisionskontroll Öppna lastarm utan kollisionskontroll Tryck kort på knappen Kör plastningsbordet till viloläge (vågrätt) Se upp! Automatisk rörelse! Rörelsen upphör: - om plastningsbordet uppnått sitt grundläge eller - om knappen trycks ner en gång till. Wickelarm in Ruheposition fahren Se upp! Automatisk rörelse! Rörelsen upphör: - om plastningsbordet uppnått sitt grundläge eller - om knappen trycks ner en gång till. Sätt inplastararm i viloläge Se upp! Automatisk rörelse! Rörelsen stoppar när inplastararmen har nått sitt grundläge eller när knappen trycks ner på nytt. E-LINK för DOUBLE ACTION 235 / 235 PROFI 29

30 E-LINK MENY HUVUDMENY Översikt över tangentfunktioner i HUVUDMENY Tangent Användning Val av drift (AUTOMATISK MANUELL DRIFT) AUTOMATISK DRIFT: / MANUELL DRIFT: Val av aggregat (Plastningsbord Lastarm Knivar Inplastararm) AUTOMATISK DRIFT: Val av driftparametrar MANUELL DRIFT: / AUTOMATISK DRIFT: AKTIVERA Automatisk drift, Starta delcykel, Stopp MANUELL DRIFT: Sätt inplastararm i viloläge, Kör plastningsbordet till viloläge, Stop + AUTOMATISK DRIFT: / MANUELL DRIFT: Tippa plastningsbord eller flytta lastarm utan kollisionskontroll + AUTOMATISK DRIFT: Ändra driftparametrar MANUELL DRIFT: Aggregat plastningsbord: Tippa framåt Aggregat lastarm: Fäll in Aggregat knivar: Fäll ut Aggregat inplastararm: Snurra Aggregat nätbindning: Starta (endast DOUBLE ACTION 235) Aggregat baklucka: Öppna (endast DOUBLE ACTION 235) AUTOMATISK DRIFT: Ändra driftparametrar MANUELL DRIFT: Aggregat plastningsbord: Tippa bakåt Aggregat lastarm: Fäll ut Aggregat knivar: Fäll in Aggregat inplastararm: / Aggregat nätbindning: Aggregat baklucka: Stänga (endast DOUBLE ACTION 235) Ta fram felinformation (endast DOUBLE ACTION 235) Tillbaka till menyn MONITOR (endast DOUBLE ACTION 235) Ta bort felmeddelande Hämta menyöversikt Bekräfta menyval 30 E-LINK för DOUBLE ACTION 235 / 235 PROFI

31 E-LINK Meny INSTÄLLNINGAR E-LINK MENY INSTÄLLNINGAR Menyn INSTÄLLNINGAR används för att ställa in olika maskinparametrar (språk, maskintyp, tangentsignal...). Meny: Huvudmeny Inställningar Systeminfo Diagnos Statistik Hämta menyöversikt : Tryck på. Välj menyn INSTÄLLNINGAR: eller Bekräfta valet med:. Välj parameter: och Ändra parameter : och Gå antingen tillbaka till menyvalet: Tryck på. Eller tillbaka till HUVUDMENY: Håll tangenten nere i tre sekunder. Info! Utförliga upplysningar om setup-parametrarna: I denna handbok från sid 34. Dessutom: Håll intryckt: På displayen visas ett anvisningsfönster med uppgifter om den parameter du just valt (alltså den parameter som är understruken med ett svart streck). tryck kort på : Anvisningsfönstret försvinner igen. E-LINK för DOUBLE ACTION 235 / 235 PROFI 31

32 E-LINK Meny INSTÄLLNINGAR Följande inställningar kan göras för INSTÄLLNINGARparametrar: INSTÄLLNINGAR-parameter Inställningar Språk tyska engelska franska svenska norska finska spanska italienska danska nederländska Maskintyp DA235P (DOUBLE ACTION 235 PROFI) DA235 (DOUBLE ACTION 235) Stöd för lastningsarm Nej Ja (Endast DOUBLE ACTION 235) Fördröjning 0..5 sekunder Knappsignal 0-50 Ljudstyrka 0-5 (Endast DOUBLE ACTION 235) CAN-modul nr. 1 (Endast DOUBLE ACTION 235) CAN-modul nr. 2 ja nej ja nej Endast för servicepersonal! Lindningar Endast i Setup 7/7 "Valsjustering": nej har valts, går att ställa in något här. Fäll in knivar 0,2 sekunder.. 5 sekunder 32 E-LINK för DOUBLE ACTION 235 / 235 PROFI

33 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR-parameter Inställningar Plastningsarm-normalt varvtal Plastningsarm-varvtal vid folieutlösning Acceleration resp. fördröjning av plastningsarm Kniven utlöser inklämd folie vid plastningsarmens x-te varv Kniven utlöser inklämd folie vid plastningsarmens x-te varv Sprickvarning 5-10 ju mindre värde desto längre förblir kniven öppen = långsam; 4 = snabb Nej Ja Stoppa lindning vid varning för foliespricka: ja och valsreglering: nej vid varning för foliespricka: ja och valsreglering: ja Valsreglering 1 (värde som inte går att ändra) 1 2 Nej Ja Valsdrev (vid valsjustering: nej) % E-LINK för DOUBLE ACTION 235 / 235 PROFI 33

34 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR 1/4 Språk Det går att ställa in olika språk för manöverinstrumentets display. Tyska Engelska Franska beroende på modell kan i vissa fall ytterligare språk ställas in: Svenska Norska Finska Spanska Italienska Danska Nederländska Info! Innan följande inställningar ändras: Kontakta kundtjänst om du har några frågor Maskintyp Observera! Maskintypen har ställts in korrekt från fabriken. Felaktig inställning kan göra att maskinen inte fungerar som den ska. Sedan: Beställ service. Ställ in maskintyp: DA235P = DOUBLE ACTION 235 PROFI DA235 = DOUBLE ACTION E-LINK för DOUBLE ACTION 235 / 235 PROFI

35 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR 2/7 Stöd för lastarm Här ställer du in om inplastarens lastarm ska drivas med eller utan stöd (se pilar på bilden): Nej = Drift utan lastarmsstöd Ja = Drift med lastarmsstöd Var försiktig! Risk för skador! Lastarmens hydraulik anpassas efter vald inställning. Om inplastaren drivs MED lastarmsstöd MÅSTE du välja "Ja" här. Om inplastaren drivs UTAN lastarmsstöd MÅSTE du välja "NEJ" här. Fördröjning (endast DOUBLE ACTION 235) Här ställer du in hur länge maskinen ska vänta innan nätbindningen startar sedan förvald baltäthet uppnåtts: 0..5 sekunder (i steg på 0,1 sekund). Exempel (inställt värde 2,5 sekunder): Förvald baltäthet uppnås. En akustisk signal ljuder. Nu måste föraren genast stoppa traktorn och maskinen. 2,5 sekunder efter den akustiska signalen startar nätbindningen. E-LINK för DOUBLE ACTION 235 / 235 PROFI 35

36 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR 3/7 Knappsignal Knappsignalen talar om när en knapp tryckts in på manöverinstrumentet. Det går att ställa in knapptonens längd: ms 0 - = Knappsignal av 50 = Lång knappton Ljudstyrka Det går att ställa in den akustiska signalens ljudstyrka (varnings- och anvisningstoner): = Låg knappton 5 = Hög knappton CAN-modul nr. 1 och nr. 2 (endast DOUBLE ACTION 235) Endast för servicepersonal! (Se kapitlet "CAN-Modul", sid 113). INSTÄLLNINGAR 4/7 Lindningar (endast vid "Valsjustering: nej") Antalet varv som inplastararmarna gör runt balen kan ställas in: Lindningar. Fälla in knivar Här ställer du in hur länge folieknivens hydrauliska cylinder ska fyllas på med tryck vid stängning av folieknivarna: 0,2..5 sekunder. 36 E-LINK för DOUBLE ACTION 235 / 235 PROFI

37 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR 5/7 MaxSveparmUPM Här ställer du in det normala varvtalet för plastningsarmarna: varv per minut. MinSveparmUPM Här ställer du in det reducerade varvtal med vilket plastningsarmarna går runt när folieknivarna är öppna: varv per minut Ju mindre det inställda värdet är desto längre förblir folieknivarna öppna. WA-acceleration. Här ställs plastningaramarnas acceleration (framkörning) och fördröjning (bromsning) in. Därmed går det att anpassa plastningsarmens rörelse optimalt efter alla olika foliestyrkor som används: 1 = För tunna folier: Plastningsarm kör fram långsamt och bromsar långsamt. 4 = För tjocka folier: Plastningsarmen kör fram snabbt och bromsar in snabbt igen. Folieutlösning 1 Här ställer du in efter hur många varv för plastningsarmarna som de båda folieknivarna ska utlösa sina inklämda folier freigeben: 2..5 varv för plastningsarmen Exempel Inställt värde är "2": Efter två varv för plastningsarmarna slår folieknivarna upp en kort stund och utlöser de inklämda folieändarna. Folieutlösning 2 Detta är en extra funktion till "Folieutlösning 1": Här ställer du in efter hur många varv för plastningsarmarna som de båda folieknivarna för andra gången ska utlösa de inklämda folierna. Orsak: Om en folie inte utlösts fullständigt vid den första folieutlösningen (om den alltså fortfarande hänger kvar vid folieknivarna) kan denna andra folieutlösninga genomföras av säkerhetsskäl varv för plastningsarmarna Meningsfulla inställningar för folier på 500 mm: Folieutlösning 1 = 2 /folieutlösning 2 = 10 Meningsfulla inställningar för folier på 750 mm: Folieutlösning 1 = 2 /folieutlösning 2 = 6 Om du inte önskar ha denna andra folieutlösning: Ställ in identiska värden för folieutlösning 1 och 2. E-LINK för DOUBLE ACTION 235 / 235 PROFI 37

38 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR 6/7 Sprickvarning Sprickvarningen kontrollerar om: den ena eller båda filmerna är spruckna. den ena eller båda filmrullarna är tomma. Föraren kan arbeta med eller utan sprickvarning: Sprickvarning: NEJ Sprickvarning: JA. Sprickvarning: NEJ Sprickvarningen är frånkopplad. Maskinen märker inte om en (eller båda) filmerna spruckit. Sprickvarning: JA Sprickvarningen är påkopplad. Om någon av de båda filmerna spricker stannar maskinen (se nästa avsnitt). Lindningsstopp (Varning för spricka i folie: JA/valsreglering= JA) Vill man att maskinen ska stanna om någon av de båda filmerna spricker ställer man in lindningsstopp här: 1. Vill man att maskinen bara ska stanna om båda filmerna spricker, ställer man in lindningsstopp här: 2. Om en av filmerna spricker vid "Lindningsstopp": 2 (eller en filmrulle tar slut) kommer balen att automatiskt plastas färdigt med den hela film som finns kvar. (Filmsprickvarning: JA / Valsjustering = NEJ) Om maskinens skulle stoppa efter sprickvarning för en av de båda filmerna ska du här ställa in: Lindningsstopp: E-LINK för DOUBLE ACTION 235 / 235 PROFI

39 E-LINK Meny INSTÄLLNINGAR INSTÄLLNINGAR 7/7 Valsregleringen kontrollerar och reglerar delar av produktionsprocessen (se Valsreglering (vals kontroll): JA, sidan 40). Det går att arbeta med eller utan valsreglering : Valsreglering: NEJ Valsreglering: JA Valsreglering (vals kontrol): NEJ Valsdrivning (endast vid valsreglering: NEJ) När valsregleringen är frånkopplad kan värdet för valsarnas drivmekanism ställas in mellan 0% och 100%. Valsarnas drivning motsvarar den hastighet som balarna snurrar på plastningsbordet. Valsdrivningen påverkar graden av filmöverlappning på balarna: Ju långsammare balen snurrar runt sin egen axel på plastningsbordet, desto större blir överlappningen av film. 0% = drivning AV 100% = drivning, max hastighet Lindningar Önskat antal lindningar (inplastararmsvarv) runt balen måste ställas in: 4-40 lindningar. E-LINK för DOUBLE ACTION 235 / 235 PROFI 39

40 E-LINK Meny INSTÄLLNINGAR Valsreglering (vals kontroll): JA Överlappning (endast vid "Valsreglering": JA) Balen kan lindas med 55% eller 70% filmöverlappning (se Avbildning 4): Avbildning 4 Med 55 % överlappning får man 2, 4, 6 och 8 lager film runt balarna. Med 70 % överlappning får man 3, 6, 8 och 12 lager film runt balarna. Effektiv filmbredd (endast vid valsreglering: JA) Den effektiva filmbredden ska mätas och ställas in här: mm. Den effektiva filmbredden är bredden på filmen när den sitter på balen. Den blir mindre där än på rullen på grund av sträckningen. Exempel: Filmrullens bredd Filmbredd på bal = 750 mm = 620 mm Baldiameter (endast vid valsreglering: JA) Diameter på de balar som pressas ska ställas in här: Nominellt värde 125 cm Om den faktiska baldiametern avviker från det nominella värdet på 125 cm (t. ex. faktisk baldiameter är 127 cm), kan det hända att folieöverlappningen inte längre blir exakt (50 eller 70 %). I sådant fall går det här att optimera önskad folieöverlappning via värdet baldiameter. Meningsfulla inställningar: 120 cm cm Tumregel: Om överlappningen är för liten (transparenta ställen på den inplastade balen) ska du mata in ett större värde för baldiameter här. Öm överlappningen däremot är för stor ska du mata in ett MINDRE värde för baldiameter. 40 E-LINK för DOUBLE ACTION 235 / 235 PROFI

41 E-LINK Meny INSTÄLLNINGAR Filmlager (endast vid "Valsreglering: JA ) Önskat antal filmlager på balen kan ställas in här: 2 / 4 / 6 / 8 / osv. filmlager (med överlappning = 55%) 3 / 6 / 9 / 12 / osv. filmlager (med överlappning = 70%) Översikt över tangentfunktioner i INSTÄLLNINGARMENYN Tangent Användning Bläddra bakåt Visa uppgifter om setupparametrarna Bläddra framåt Ändra parameter Ändra parameter Välj parameter Välj parameter Hämta menyöversikt: kort tryck på tangenten tillbaka till HUVUDMENYN: Håll tangenten intryckt i tre sekunder. E-LINK för DOUBLE ACTION 235 / 235 PROFI 41

42 E-LINK Meny SYSTEMINFO E-LINK MENY SYSTEMINFO Meny: Huvudmeny Inställningar Systeminfo Diagnos Statistik Hämta menyöversikt: Tryck på. Välj SYSTEMINFOMENYN: Tryck på tangenterna eller Bekräfta valet med. SYSTEMINFO -menyn ger information om viktiga systemdata (Styrapparaten och CAN-modulen): Serienummer Programvaruversion Datum för programvara Minne Endast DOUBLE ACTION 235 PROFI: SYSTEMINFO består av en (1) bildskärmssida (se bild ). Endast DOUBLE ACTION 235: SYSTEMINFO består av tre (3) bildskärmssidor (se bilderna , och ). Det går att bläddra igenom de tre bildskärmssidorna medsysteminfo går att bläddra igenom: knappen resp. knappen. Gå antingen tillbaka till menyvalet: Tryck på. Eller tillbaka till HUVUDMENY: Håll intryckt i tre sekunder. 42 E-LINK för DOUBLE ACTION 235 / 235 PROFI

43 E-LINK Meny SYSTEMINFO Översikt över tangentfunktioner i SYSTEMINFOMENYN Tangent Användning Bläddra bakåt Bläddra framåt Hämta menyöversikt: kort tryck på tangenten tillbaka till HUVUDMENYN: Håll tangenten intryckt i tre sekunder. E-LINK för DOUBLE ACTION 235 / 235 PROFI 43

44 E-LINK Meny DIAGNOS E-LINK MENY DIAGNOS Standarddiagnos I E-LINK-systemet finns stora möjligheter att kontrollera och testa den elektriska utrustningen. Det finns två funktioner för att ställa diagnos : Diagnosmetod när maskinen står stilla. Maskinens funktioner är helt frånkopplade. Även en helautomatisk aktortest kan göras. Varning, skaderisk! Standarddiagnos får bara göras när maskinen står stilla : Stäng av traktorn, vänta tills maskinen stannat, bryt tillflödet av hydraulik till maskinen. Avancerad diagnos Diagnos när maskinen är igång. Observation av alla sensoroch aktorledningar. Val genom speciella tangentfunktioner. Varning, skaderisk! Avancerad diagnos görs när maskinen är igång. Endast för utbildad och erfaren servicepersonal! Se AVANCERAD DIAGNOS, sidan E-LINK för DOUBLE ACTION 235 / 235 PROFI

45 E-LINK Meny DIAGNOS Standarddiagnos Standarddiagnos får bara göras när maskinen står stilla. Om maskinen startas under en standarddiagnos går det inte att välja någon annan diagnostyp och nästa gång man trycker på en tangent hoppar styrningen tillbaka till HUVUDMENYN. Meny: Huvudmeny Inställningar Systeminfo Diagnos Statistik Hämta menyöversikt : Tryck på. Välj DIAGNOSMENY: Tryck på eller Bekräfta valet med. Föregående diagnossida: Tryck på Gå till nästa diagnossida : Tryck på Gå antingen tillbaka till menyvalet: Tryck på. Eller tillbaka till HUVUDMENYN: Håll intryckt i tre sekunder. E-LINK för DOUBLE ACTION 235 / 235 PROFI 45

46 E-LINK Meny DIAGNOS Standarddiagnos digitalsensorer Digitala sensorer är t ex approximationssensorer och brytare. I DIAGNOS DIGITALSENSORER visas tillståndet för approximationssensorer och brytare. Följande symboler används för att visa sensorstatus: Sensortyp Symbol Status approximationssensorer Brytare under tryck ej under tryck öppen stängd DOUBLE ACTION 235 PROFI På sidorna DIAGNOS sensorer: DIGITALSENSORER visas följande Diagnos Digitalsensorer 1/4 DOUBLE ACTION 235 PROFI Ledningsbeteckning Lastarm 1 Lastarm 2 Mäthjul 1 Mäthjul 2 Säkerhetsbygel Parkeringsläge Sensorn kontrollerar Öppen? Stängd? Läge för plastningsarm Läge för plastningsarm Utlöst/ inte utlöst? Plastningsarmens position i grundläge Diagnos Digitalsensorer 2/4 Ledningsbeteckning Balar Kniv 1 Kniv 2 Kniv O1 Kniv O2 Sensorn kontrollerar På plastningsbordet / inte på plastningsbordet? Folieknivarna helt stängda? (i den vänstra knivens körriktning) Folieknivarna helt stängda? (i den högra knivens körriktning) Folieknivarna helt öppna? (i den vänstra knivens körriktning) Folieknivarna helt öppna (i den högra knivens körriktning) 46 E-LINK för DOUBLE ACTION 235 / 235 PROFI

47 E-LINK Meny DIAGNOS DOUBLE ACTION 235 DOUBLE ACTION 235 DOUBLE ACTION 235 Ledningsbeteckning Lastarm 1 Lastarm 2 Mäthjul 1 Mäthjul 2 Säkerhetsbygel Plastningsbordet Ledningsbeteckning Balar Vals rotation Balar rotation Kniv 1 Kniv 2 Kniv O1 Kniv O2 Ledningsbeteckning Låsanordning Baklucka Täthet Nätkniv Diagnos Digitalsensorer 1/6 Sensorn kontrollerar Öppen? Stängd? Läge för plastningsarm Läge för plastningsarm Utlöst/ inte utlöst? Position Diagnos Digitalsensorer 2/6 Sensorn kontrollerar På plastningsbordet / inte på plastningsbordet? Rotation? Rotation? Folieknivarna helt stängda? (i den vänstra knivens körriktning) Folieknivarna helt stängda? (i den högra knivens körriktning) Folieknivarna helt öppna? (i den vänstra knivens körriktning) Folieknivarna helt öppna (i den högra knivens körriktning) Diagnos Digitalsensorer 3/6 Sensorn kontrollerar Är haken på bakluckan förreglad? Är bakluckan helt öppen? Har baltätheten uppnåtts? Nätkniv spänd? I E-LINK-systemet ingår också ett oscilloskop i det stora antalet diagnosmöjligheter, se kapitel E-LINK Oscilloskop, sidan 70. Det ger möjlighet att observera och analysera tillståndet för alla digitala sensorer och aktorer under de senast 500 sekunderna. Det går även att observera alla signaler i realtid : Till oscilloskopet: Tryck på. E-LINK för DOUBLE ACTION 235 / 235 PROFI 47

48 E-LINK Meny DIAGNOS Standarddiagnos Analogasensorer Analoga sensorer är t.ex. potentiometrar. I DIAGNOS ANALOGA SENSORER visas tillståndet för analoga sensorer (potentiometrar). DOUBLE ACTION 235 PROFI På sidan DIAGNOS ANALOGA SENSORER visas följande sensorer: Diagnos Analogasensorer 3/4 resp. 4/6 Beteckning BORD POS. LAST POS. AVLASTNINGS-POS. Betydelse Spänningsvärde [volt] visar plastningsbordets aktuella position. Förinställt värde tas fram ur kalibreringen av bordspotentiometen (se anvisning längre ner). Förinställt värde tas fram ur kalibreringen av bordspotentiometern (se anvisning längre ner). DOUBLE ACTION 235 Bordet rör sig mellan två ändlägen: Upptagningsläge Avläggningsläge Info! Kalibreringen av bordspotentiometern beskrivs i bruksanvisningen "WELGER DOUBLE ACTION 235 PROFI. 48 E-LINK för DOUBLE ACTION 235 / 235 PROFI

49 E-LINK Meny DIAGNOS Standarddiagnos aktorer Aktorer är t ex elektriska ventiler till hydraulcylindrar. I FUNKTIONSDIAGNOS visas tillståndet för aktorledningar. Funktionerna kan testas manuellt (Diagnos Manuell) eller automatiskt (Diagnos Automatisk): Välj aktorledning: Tryck på och Koppla till resp. från aktorn: Tryck på och Följande symboler används för att visa aktorstatus: Symbol Aktorstatus Aktor har aktiverats (+) och har kopplats på (+). Aktor ska vara aktiverad (+), men har inte kopplats på ( ). Felvarning! Z. B. aktorledning i styrkontrollen defekt. Aktor aktiveras inte ( ), men har kopplats på (+). Felvarning! t ex kortslutning eller kabelbrott. Aktorn har inte aktiverats ( ) och har inte kopplats på ( ). DOUBLE ACTION 235 PROFI På sidan FUNKTIONSDIAGNOS MANUELL visas följande aktorer: Ventiler Diagnos Manuell 4/4 resp. 5/6 DOUBLE ACTION 235 Beteckning BORD LA.ARM KNIV LYSE CYL.UT CYL.IN Betydelse Kägelventiler: Plastningsbord Kägelventiler: Lastarm Kägelventiler: Knivar Fotocell Fördelarventil: Cylinder ut Fördelarventil: Cylinder in STRYPV Hydraulisk strömregleringsventil för drivmekanism till inplastararm VALS Hydraulisk strömregleringsventil för drivmekanism till bordvalsar DOUBLE ACTION 235 Beteckning NÄT MAGN CIRKULATION HK1 HK2 VENT.E VENT.A FETTP. Ventiler Diagnos Manuell 6/6 Betydelse Nätbindningens magnetkoppling Ventil trycklös cirkulation Fördelarventil baklucka Kägelventil baklucka Ventil E (se Hydrauliska ritningar i separat bruksanvisning DOUBLE ACTION 235 / 235 PROFI) Ventil A (se Hydrauliska ritningar i separat bruksanvisning DOUBLE ACTION 235 / 235 PROFI) Fettpump E-LINK för DOUBLE ACTION 235 / 235 PROFI 49

50 E-LINK Meny DIAGNOS Varning, skaderisk! Standarddiagnos får bara göras när maskinen står stilla! Låsningsövervakningen är inte aktiv vid DIAGNOS AUTOMATIK. För att aggregaten då inte ska kunna sättas igång av misstag: Stäng av traktorn, vänta tills maskinen stannat, bryt tillflödet av hydraulik till maskinen. För att växla mellan DIAGNOS MANUELL och DIAGNOS AUTOMATISK: Tryck på (START/STOP). I DIAGNOS AUTOMATISK kommer alla ledningar att manövreras och testas automatiskt efter varandra. Följande symboler används för att visa aktorstatus: Symbol Aktorstatus aktorledning är OK. DOUBLE ACTION 235 PROFI aktorledning är trasig. På sidan VENTILER DIAGNOS följande aktorer: AUTOMATISK behandlas Ventiler Diagnos Automatisk Beteckning Betydelse se tabeller på föregående sida DOUBLE ACTION 235 DOUBLE ACTION 235 Framställning av aktorer Strypv Vals är inte relevanta för den aktuella versionen och ska inte beaktas. I E-LINK-systemet ingår även ett oscilloskop i det stora antalet diagnosmöjligheter, se kapitel E-LINK Oscilloskop, sidan 70. Det gör att man kan observera och analysera tillståndet för alla digitala sensorer och aktorer under de senaste 500 sekunderna. Det går även att observera alla signaler i realtid : Till oscilloskopet: Tryck på. 50 E-LINK för DOUBLE ACTION 235 / 235 PROFI

51 E-LINK Meny DIAGNOS Översikt över tangentfunktioner i DIAGNOSMENYN Tangent Användning i diagnosmeny Bläddra bakåt Hämta oscilloskop Bläddra framåt Växla mellan DIAGNOS MANUELL och DIAGNOS AUTOMATISK Koppla till aktorledning Koppla från aktorledning Välja aktor Välja aktor Hämta menyöversikt: kort tryck på tangenten tillbaka till HUVUDMENYN: Håll tangenten intryckt i tre sekunder E-LINK för DOUBLE ACTION 235 / 235 PROFI 51
