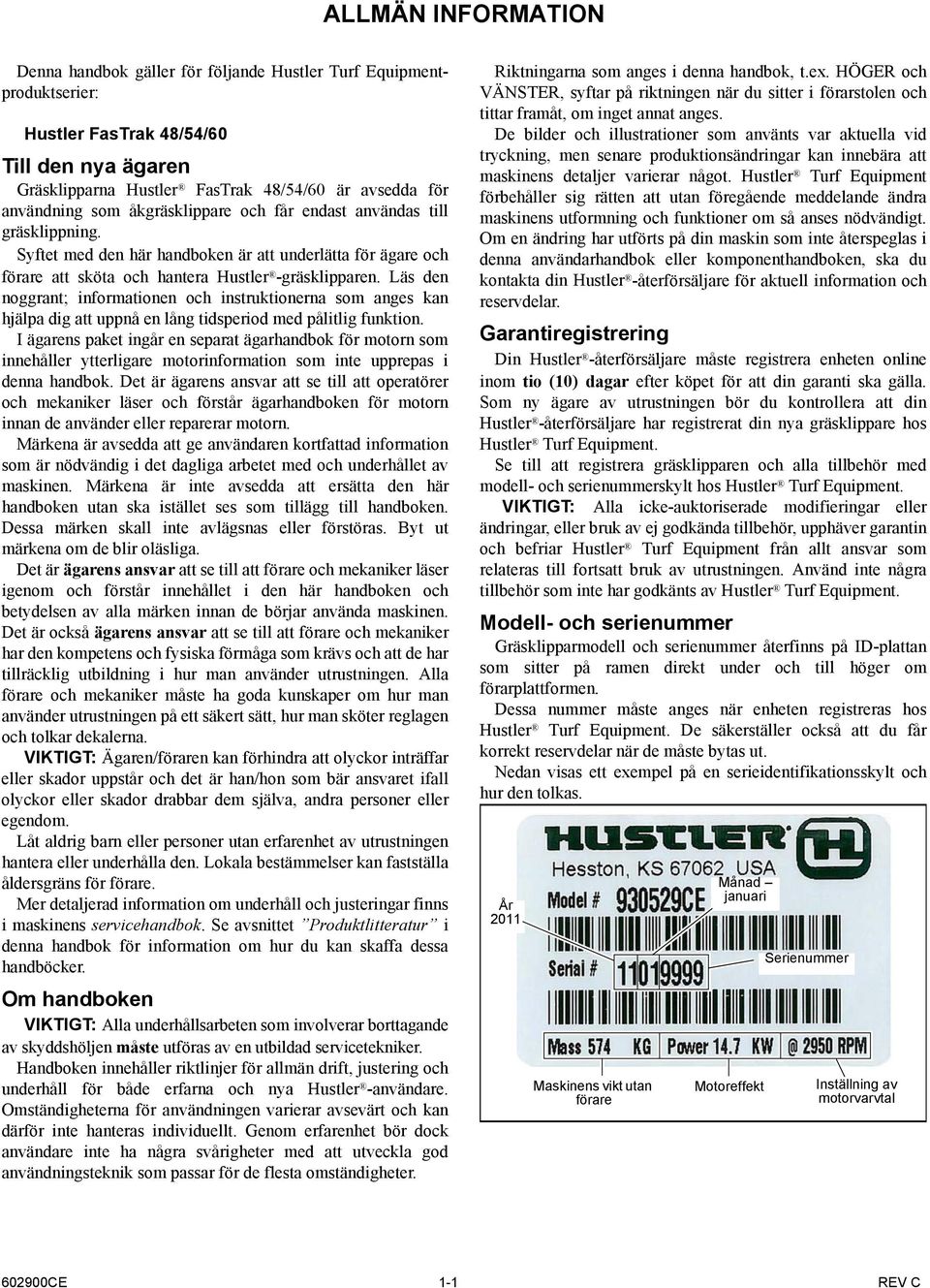

3 Innehållsförteckning Allmän information Till den nya ägaren Om handboken Garantiregistrering Modell- och serienummer Reservdelar och service Säkerhetsföreskrifter Säkerhets- och instruktionsdekaler Drift Säker driftspraxis Säker användning Använda en ramp Sluttningsdrift Barn Reglage Säkerhetsspärrsystem vid start Starta motorn Stänga av motorn Förflyttning av gräsklipparen vid motorfel Vältningsskydd Gräsklippardrift Justering av klippdäckets klippningshöjd Antiskalperingshjul Underhåll och justeringar Säkra servicemetoder Försiktighetsåtgärder vid service Inledning till service Vridmomentvärde Däck Smörjning Elsystem Hydraulsystem Kontrollsystemet för bränsle- och avdunstningsutsläpp CE toc-1 REV C

4 Motorolja och -filter Motorluftfilter Allmänt motorunderhåll Filter för bränsleavdunstningssystemet Drivremmar Underhåll av gräsklipparknivar Borttagning av gräsklipparknivar Alternativ för gräsklipparknivar Justering av förarsäte Justering av manöverspakar Felsökning Förvaring Produktlitteratur Tekniska data Hustler FasTrak REV C toc CE

5 ALLMÄN INFORMATION Denna handbok gäller för följande Hustler Turf Equipmentproduktserier: Hustler FasTrak 48/54/60 Till den nya ägaren Gräsklipparna Hustler FasTrak 48/54/60 är avsedda för användning som åkgräsklippare och får endast användas till gräsklippning. Syftet med den här handboken är att underlätta för ägare och förare att sköta och hantera Hustler -gräsklipparen. Läs den noggrant; informationen och instruktionerna som anges kan hjälpa dig att uppnå en lång tidsperiod med pålitlig funktion. I ägarens paket ingår en separat ägarhandbok för motorn som innehåller ytterligare motorinformation som inte upprepas i denna handbok. Det är ägarens ansvar att se till att operatörer och mekaniker läser och förstår ägarhandboken för motorn innan de använder eller reparerar motorn. Märkena är avsedda att ge användaren kortfattad information som är nödvändig i det dagliga arbetet med och underhållet av maskinen. Märkena är inte avsedda att ersätta den här handboken utan ska istället ses som tillägg till handboken. Dessa märken skall inte avlägsnas eller förstöras. Byt ut märkena om de blir oläsliga. Det är ägarens ansvar att se till att förare och mekaniker läser igenom och förstår innehållet i den här handboken och betydelsen av alla märken innan de börjar använda maskinen. Det är också ägarens ansvar att se till att förare och mekaniker har den kompetens och fysiska förmåga som krävs och att de har tillräcklig utbildning i hur man använder utrustningen. Alla förare och mekaniker måste ha goda kunskaper om hur man använder utrustningen på ett säkert sätt, hur man sköter reglagen och tolkar dekalerna. VIKTIGT: Ägaren/föraren kan förhindra att olyckor inträffar eller skador uppstår och det är han/hon som bär ansvaret ifall olyckor eller skador drabbar dem själva, andra personer eller egendom. Låt aldrig barn eller personer utan erfarenhet av utrustningen hantera eller underhålla den. Lokala bestämmelser kan fastställa åldersgräns för förare. Mer detaljerad information om underhåll och justeringar finns i maskinens servicehandbok. Se avsnittet Produktlitteratur i denna handbok för information om hur du kan skaffa dessa handböcker. Om handboken VIKTIGT: Alla underhållsarbeten som involverar borttagande av skyddshöljen måste utföras av en utbildad servicetekniker. Handboken innehåller riktlinjer för allmän drift, justering och underhåll för både erfarna och nya Hustler -användare. Omständigheterna för användningen varierar avsevärt och kan därför inte hanteras individuellt. Genom erfarenhet bör dock användare inte ha några svårigheter med att utveckla god användningsteknik som passar för de flesta omständigheter. Riktningarna som anges i denna handbok, t.ex. HÖGER och VÄNSTER, syftar på riktningen när du sitter i förarstolen och tittar framåt, om inget annat anges. De bilder och illustrationer som använts var aktuella vid tryckning, men senare produktionsändringar kan innebära att maskinens detaljer varierar något. Hustler Turf Equipment förbehåller sig rätten att utan föregående meddelande ändra maskinens utformning och funktioner om så anses nödvändigt. Om en ändring har utförts på din maskin som inte återspeglas i denna användarhandbok eller komponenthandboken, ska du kontakta din Hustler -återförsäljare för aktuell information och reservdelar. Garantiregistrering Din Hustler -återförsäljare måste registrera enheten online inom tio (10) dagar efter köpet för att din garanti ska gälla. Som ny ägare av utrustningen bör du kontrollera att din Hustler -återförsäljare har registrerat din nya gräsklippare hos Hustler Turf Equipment. Se till att registrera gräsklipparen och alla tillbehör med modell- och serienummerskylt hos Hustler Turf Equipment. VIKTIGT: Alla icke-auktoriserade modifieringar eller ändringar, eller bruk av ej godkända tillbehör, upphäver garantin och befriar Hustler Turf Equipment från allt ansvar som relateras till fortsatt bruk av utrustningen. Använd inte några tillbehör som inte har godkänts av Hustler Turf Equipment. Modell- och serienummer Gräsklipparmodell och serienummer återfinns på ID-plattan som sitter på ramen direkt under och till höger om förarplattformen. Dessa nummer måste anges när enheten registreras hos Hustler Turf Equipment. De säkerställer också att du får korrekt reservdelar när de måste bytas ut. Nedan visas ett exempel på en serieidentifikationsskylt och hur den tolkas. År 2011 Maskinens vikt utan förare Månad januari Motoreffekt Serienummer Inställning av motorvarvtal CE 1-1 REV C

6 Reservdelar och service Använd endast Hustler -originalreservdelar. Dessa reservdelar finns hos din lokala Hustler -återförsäljare. För att erhålla snabb och effektiv service ska du alltid ge följande information vid beställning av reservdelar: 1. Korrekt beskrivning av komponenten. 2. Korrekt artikelnummer. 3. Korrekt modellnummer. 4. Korrekt serienummer. Alla reparationer och all service som omfattas av garantin måste hanteras av en auktoriserad Hustler -återförsäljare. Dessa bör anordnas via ett lokalt servicecenter. REV C CE

7 SÄKERHETSFÖRESKRIFTER Säkerhets- och instruktionsdekaler Denna varningssymbol används för att göra läsaren uppmärksam på information som är avsedd främja rimlig PERSONLIG SÄKERHET för förare och andra personer vid normal drift och service av denna utrustning. FARA betecknar överhängande faror som LEDER till allvarlig personskada eller dödsfall. betecknar en fara eller riskfull åtgärd som KAN leda till allvarlig personskada eller dödsfall. Denna handbok använder två övriga ord för att dra uppmärksamhet till information. VIKTIGT gör läsaren uppmärksam på särskild maskinteknisk information medan OBSERVERA betonar allmän information som förtjänar särskild uppmärksamhet. Alla användare och mekaniker bör läsa den här handboken och instrueras i hur man använder och underhåller utrustningen på ett säkert sätt. Felaktig användning och/eller felaktigt underhåll av användaren eller ägaren kan leda till personskador. För att reducera risken för skador ska dessa säkerhetsinstruktioner följas och du ska alltid uppmärksamma säkerhetssymbolen '' '', som betecknar FARA eller dvs. "instruktioner avseende personlig säkerhet". Om instruktionerna inte följs kan det resultera i personskada eller dödsfall. Felaktig användning av gräsklipparen kan leda till allvarliga skador. De personer som använder och underhåller gräsklipparen bör ha utbildats i lämplig användning och bör noga läsa handboken i sin helhet innan de försöker installera, använda, justera eller underhålla den. Märkena är avsedda att ge användaren kortfattad information som är nödvändig i det dagliga arbetet med och underhållet av gräsklipparen. Märkena är inte avsedda att ersätta den här handboken utan ska istället ses som tillägg till handboken. Dessa märken skall inte avlägsnas eller förstöras. Byt ut märkena om de blir oläsliga. Det är ägarens ansvar att se till att förare och mekaniker läser igenom och förstår innehållet i den här handboken och betydelsen av alla märken innan de börjar använda gräsklipparen. Det är också ägarens ansvar att se till att förare och mekaniker har den kompetens och fysiska förmåga som krävs och att de har tillräcklig utbildning i hur man använder utrustningen. Alla förare och mekaniker måste ha goda kunskaper om hur man använder utrustningen på ett säkert sätt, hur man sköter reglagen och tolkar dekalerna. Låt aldrig barn eller personer utan erfarenhet av utrustningen hantera eller underhålla den. Lokala bestämmelser kan fastställa åldersgräns för förare. Ägaren/föraren kan förhindra att olyckor inträffar eller skador uppstår och det är han/hon som bär ansvaret ifall olyckor eller skador drabbar dem själva, andra personer eller egendom. Ägaren ska även säkerställa att föraren/mekanikern vet att de har ansvar för sin egen säkerhet, samt säkerheten för alla personer i maskinens närhet. Kom ihåg att det är föraren som bär ansvaret för de olyckor eller faror som drabbar andra människor eller deras egendom. Särskilda varningsmärken sitter på utrustningen i närheten av eventuella direkta riskområden. Dessa märken skall inte avlägsnas eller förstöras. Byt ut dem när de inte längre går att läsa. Bilderna nedan visar de olika säkerhetsdekaler som sitter på maskinen. Vid behov visas en kort beskrivning för att hjälpa användaren att förstå vad dessa märken betyder. Läs användarhandboken och säkerhetsvarningsmärkena innan du använder maskinen CE 2-1 REV C

8 FUEL VOIDS WARRANTY Rök inte när du fyller på bränsle. Ta inte bort locket till bränsletanken och fyll inte tanken när motorn är igång eller är varm. Låt motorn svalna innan du kör in maskinen i en byggnad för förvaring. Förvara utom räckhåll för eld eller gnistor om det finns bränsle i tanken. Torka upp eventuellt bensinspill. Fyll inte på bränsle inne i en stängd släpvagn eller i något annat slutet utrymme. Max 10% etanol (E10) i bränslet. Garantin gäller inte om bränslen med mer än 10% etanol (t.ex. E15, E20 och E85) används. Bränslen med mer än 10% etanol är inte godkända för användning och sådan felaktig användning kan orsaka fel på utrustningen och utgöra brandfara. Artikelnummer MAX OF 10% E10 ETHANOL : Slungade föremål! FUEL IGHER THAN IN H Vid klippning ska du alltid hålla säkert avstånd till människor och husdjur. Stanna alltid maskinen om någon kommer in på området. Undersök området som ska klippas för faror som stenar, metallföremål och annat skräp som kan slungas iväg av eller fastna i gräsklipparknivarna. Avlägsna dessa föremål innan klippning sker. Artikelnummer If you lose steering control while operating the machine, place the steering control levers in the park brake position immediately. Inspect the machine and involve your dealer to resolve the problem before continuing to operate. If pump belt fails, steering control will be lost. Refer to owner s manual for inspection and replacement intervals and refer to above paragraph for emergency procedures. FARA: Roterande blad, remskivor och remmar Säkerhetsskydd och höljen ska alltid sitta på plats när maskinen används. Håll händer, fötter och klädesplagg på säkert avstånd från roterande remskivor och remmar. Artikelnummer Om du tappar kontrollen över styrningen när maskinen används ska du omedelbart ställa manöverspakarna i parkeringsbromsläge. Inspektera maskinen och kontakta återförsäljaren för att lösa problemet innan du använder maskinen igen. Om pumpens drivrem upphör att fungera kommer du att förlora kontrollen över fordonet. Information om kontroll och utbytesintervall finns i ägarhandboken. Åtgärder vid en nödsituation beskrivs i ovanstående stycke. : Slungade föremål! Artikelnummer Använd aldrig klippdäcket om sidodeflektorn är skadad, ändrad, borttagen eller i upplyft position, utom när hela gräsuppsamlaren eller mulchingsystemet används. : Het yta! Artikelnummer Håll alltid ett säkert avstånd från maskinen. : Eld! Artikelnummer Tvätta bort brännbara ämnen från maskinen. Undvik brand genom att hålla motorrummet, däckets ovansida, avgasområdet, batteriet, bränsleledningen, bränsletanken och förarplatsen rena från skräp, gräs och andra rester som kan ansamlas. Tvätta alltid bort bränsle- och oljespill. REV C CE

9 Artikelnummer : Läs användarhandboken och dekalerna innan du börjar använda maskinen. : Konstruktionens skyddande förmåga kan begränsas om maskinen skadas, välter omkull eller ändras. Om något av detta inträffar måste konstruktionen bytas ut. : Vältning! Undvik klämskador. Använd säkerhetsbälte. Hoppa inte ut om maskinen välter. För att minska risken för personskada eller dödsfall vid överrullning ska vältningsskyddet hållas i upphöjt och låst läge och säkerhetsbältet ska användas. Ta inte bort vältningsskyddet Kör aldrig maskinen i en sluttning med vältningsskyddet nedfällt. Det finns inget överrullningsskydd när vältningsskyddet är i nedsänkt läge. Sänk endast ned vältningsskyddet när det är absolut nödvändigt. Kör sakta och försiktigt. Höj vältningsskyddet så fort hindret har passerats. Läs och följ användningsinstruktionerna och varningarna för sluttningar. Använd inte säkerhetsbältet när vältningsskyddet är i nedsänkt läge. : Katapulteffekt! Dra alltid från gräsklipparkroken. Fäst inte kedjor eller rep vid vältningsskyddet när du ska dra något, eftersom maskinen då kan välta bakåt CE 2-3 REV C

10 Artikelnummer : Läs användarhandboken och dekalerna innan du börjar använda maskinen. : Konstruktionens skyddande förmåga kan begränsas om maskinen skadas, välter omkull eller ändras. Om något av detta inträffar måste konstruktionen bytas ut. : Vältning! Undvik klämskador. Använd säkerhetsbälte. Hoppa inte ut om maskinen välter. Använd aldrig gräsklipparen utan vältningsskydd. Använd alltid säkerhetsbälte när gräsklipparen används. Ta inte bort vältningsskyddet. : Katapulteffekt! Dra alltid från traktorkroken. Fäst inte kedjor eller rep vid vältningsskyddet när du ska dra något, eftersom maskinen då kan välta bakåt. REV C CE

11 Artikelnummer : Läs användarhandboken och dekalerna innan du börjar använda maskinen. : Undvik vältning! Klipp på ett säkert avstånd (minst 3 m) från branta sluttningar, stödväggar, dräneringsdiken, jordvallar, vatten eller andra faror, så att du inte riskerar att ett hjul hamnar utanför kanten eller att marken rämnar. : Backa försiktigt! Kör aldrig passagerare. Stanna alltid maskinen om någon kommer in i området. Var alltid uppmärksam på vad som finns bakom maskinen innan du backar den. Klipp inte när du backar om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du backar. : Undvik vältning! Sänk farten innan du svänger. Kör inte i sluttningar med en lutning på över 15 grader. Alla rörelser i sluttningar bör ske långsamt och gradvis. Gör aldrig några snabba ändringar av hastighet och riktning. Klipp inte på sluttningar över en stödmur eller tvär brant. : Katapulteffekt! Kör inte i sluttningar med en lutning på över 15 grader. Alla rörelser upp- och nedför sluttningar bör ske långsamt och gradvis. Undvik personskada genom att inte avlägsna eller modifiera stabiliseringshjulen. : Bristande grepp/kontroll på sluttningar! Stäng av knivarna. Backa försiktigt nedför sluttningen när maskinen förlorar greppet CE 2-5 REV C

12 Artikelnummer : Läs användarhandboken och dekalerna innan du försöker använda maskinen. : Undvik vältning! Klipp på ett säkert avstånd (minst 3 m) från branta sluttningar, stödväggar, dräneringsdiken, jordvallar, vatten eller andra faror, så att du inte riskerar att ett hjul hamnar utanför kanten eller att marken rämnar. : Backa försiktigt! Kör aldrig passagerare. Stanna alltid maskinen om någon kommer in i området. Var alltid uppmärksam på vad som finns bakom maskinen innan du backar den. Klipp inte när du backar om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du backar. : Undvik vältning! Sänk farten innan du svänger. Kör inte i sluttningar med en lutning på över 15 grader. Alla rörelser i sluttningar bör ske långsamt och gradvis. Gör aldrig några snabba ändringar av hastighet och riktning. Klipp inte på sluttningar över en stödmur eller tvär brant. : Katapulteffekt! Kör inte i sluttningar med en lutning på över 15 grader. Alla rörelser upp- och nedför sluttningar bör ske långsamt och gradvis. Undvik personskada genom att inte avlägsna eller modifiera stabiliseringshjulen. : Bristande grepp/kontroll på sluttningar! 1. Stäng av knivarna. 2. Backa försiktigt nedför sluttningen när maskinen förlorar greppet REV C CE

13 FARA: Batterifaror! Artikelnummer Undvik att batterisyra kommer i kontakt med huden Överfyll inte batteriet. Elektrolyten kan flöda över och skada målade ytor, elledningar och annat. Använd tvål och vatten när du rengör batteriet. Var noga med att tvål eller vatten inte hamnar i batteriet. Avlägsna korrosion från terminalerna med en lösning som består av vatten och natriumbikarbonat. Bär alltid skyddsglasögon när du kontrollerar batteriet, eftersom batterisyra kan orsaka allvarliga hud- och ögonskador. Spola med kallt vatten och ring en läkare omedelbart om syra kommer i kontakt med hud eller ögon. Syra förstör även kläder. Du får inte ladda batteriet i närheten av öppen eld. Det bildas vätgas inuti batteriet. Denna gas är både giftig och lättantändlig och kan orsaka explosioner om den utsätts för eld. Ta alltid bort den negativa jorden först och anslut den sist. Artikelnummer Artikelnummer REV. B Den här modellen är certifierad och uppfyller villkoren i EG-direktiv 2006/42/EG Informationen på det här märket gäller följande modeller: Hustler FasTrak CE Artikelnummer Artikelnummer Artikelnummer CE Alla underhållsarbeten som involverar borttagande av skyddshöljen måste utföras av en utbildad servicetekniker CE Det här märket på din gräsklippare anger att modellen är certifierad och uppfyller villkoren i EG-direktiv 2000/14/EG CE 2-7 REV C

14 Artikelnummer & Parkeringsbromsläge Framåtriktad position Parkeringsbromsläge Artikelnummer C E C E Bakåtriktad position Artikelnummer AV Gräsklipparkniv höjdjustering CE Vänster bränsletank Höger bränsletank Artikelnummer C D H A M F G N J E K B I L A. Snabb B. Långsam C. Choke D. Aktiverings-/avaktiveringsknapp för gräsklipparknivar E. Tändningslås sätt i nyckeln F. AV G. PÅ H. Kontrollera motoroljan om varningslampan tänds I. Innan du startar motorn: Läs ägarhandboken Avaktivera gräsklipparknivarna Sätt manöverspakarna i parkeringsbromsläget J. Läs användarhandboken innan du använder den här maskinen. K. Ha alltid skyddsglasögon, hörselskydd och säkerhetsskor på dig när du använder maskinen. L. Motorns startläge M. För att elkopplingen ska hålla så länge som möjligt ska den aktiveras när gasreglaget är inställt på halv till 3/4 lågt varvtal. N. För att maximera elkopplingens livslängd avaktiveras den med gasreglaget inställt på låg lågt varvtal. REV C CE

15 Sluttningsguide Använd detta diagram för att fastställa vinkeln på den sluttning som ska klippas. E (15 o ) Sluttningsguidelinjer D (10 o ) C (5 o ) Linje B Linje A 1. Håll detta papper framför dig. Kontrollera att linje A är vågrät. 2. Rikta in linje B mot en lodrät yta, t.ex. en stolpe, ett träd eller ett hus. 3. Vik pappret längs sluttningsguidelinjerna (C, D eller E). 4. Rikta in den sluttningsguidelinje som närmast liknar marksluttningen. På så sätt får du en nära uppskattning av sluttningen på marken som ska klippas CE 2-9 REV C

16 REV C CE

17 DRIFT Säker driftspraxis Maskinen kan slita av händer och fötter samt slunga iväg föremål. Följ alltid samtliga säkerhetsinstruktioner för att undvika allvarlig personskada och/eller dödsfall. Säker användning Studera terrängen och bestäm vilka tillbehör och tillbehör som behövs för att arbetet ska kunna genomföras på ett säkert sätt. Använd bara tillbehör och tillbehör som har godkänts av tillverkaren. Lämna aldrig en gräsklippare igång utan uppsikt. När du lämnar förarsätet, oberoende av orsak, ska du alltid stanna på plan mark, frigöra klippdäckskopplingen, ställa manöverspakarna i parkeringsbromsläge, stänga av motorn och ta ur tändningsnyckeln. Vänta tills motorn och alla rörliga delar har stannat innan du kliver av gräsklipparen, oberoende av orsak, även om det bara gäller att tömma uppsamlaren eller rensa utkastet. Ändra inte motorstrypklackens inställningar och övervarva inte motorn. Om motorn körs med för hög hastighet kan risken för personskador öka. Sitt alltid ned när gräsklipparen används. Säkerhetsskydden och -höljena ska alltid sitta på plats, förutom vid service. Vid klippning ska du alltid hålla säkert avstånd till människor och husdjur. Stanna alltid gräsklipparen om någon kommer in på området. Gräsklipparen skall alltid användas i dagsljus eller med tillräcklig arbetsbelysning. Följ de dagliga och veckovisa checklistorna för att se till att slangarna och skruvarna sitter säkert. Observera alltid trafikregler när gräsklipparen körs från en plats till en annan. Se upp för trafik när den används nära eller tvärs över körbanor. Se alltid upp för faror som stenar, metallföremål och annat skräp som kan slungas iväg av eller fastna i gräsklipparknivarna. Se upp för hål eller djupa sänkor. Använd aldrig gräsklipparen när det föreligger risk för blixtnedslag. Undersök området som ska klippas för faror som stenar, metallföremål och annat skräp som kan slungas iväg av eller fastna i gräsklipparknivarna. Avlägsna dessa föremål innan klippning sker. Kontrollera alltid om gräsklipparen fått någon skada när den har kört på ett främmande föremål. Om skador har uppstått ska gräsklipparen repareras omedelbart. Stanna alltid på plan mark, frigör klippdäckskopplingen, dra åt parkeringsbromsen, stäng av motorn och ta ur tändningsnyckeln innan du lämnar förarsätet för att inspektera en skada. Reagera alltid på onormala vibrationer i gräsklipparen. Långvarig exponering för kraftiga vibrationer i gräsklipparen kan orsaka obehag, problem med ländryggen, neurologiska, skelett- och blodkärlsrelaterade problem och/eller skador på ryggraden. Använd alltid lämpliga hörselskydd som t.ex. öronproppar när denna maskin används eftersom långvarig exponering för obehagliga eller starka ljud kan orsaka nedsatt hörsel eller dövhet. Lyssna inte på radio eller musik i hörlurar när maskinen används. All din uppmärksamhet krävs för säker drift. Använd inte utrustningen när du har sandaler, tennisskor, gymnastikskor, shorts eller någon typ av löst sittande kläder på dig. Använd inte en handduk för att täcka över huvudet eller nacken, och ha inte en handduk lindad om midjan. Långt hår, löst hängande kläder eller smycken kan fastna i maskinens rörliga delar. Ha alltid långa byxor, skyddsglasögon, hörselskydd och säkerhetsskor med halkfria sulor på dig när du använder denna gräsklippare. Var alltid uppmärksam på vad som finns bakom gräsklipparen innan du backar den. Klipp aldrig medan du backar. Titta alltid nedåt och bakåt innan och medan du backar. För aldrig manöverspakarna framåt med kraft när gräsklipparen är i backgång eftersom den då riskerar att välta bakåt. Dra aldrig manöverspakarna bakåt med kraft när gräsklipparen kör framåt. När du klipper och backar ska du långsamt föra manöverspakarna framåt och undvika plötsliga ryck. Snabb förflyttning av manöverspakarna i endera riktning kan leda till en motreaktion av gräsklipparen, vilket kan orsaka allvarlig personskada. Använd aldrig en gräsklippare som är dåligt underhållen. Försök aldrig manövrera maskinen i hög hastighet, särskilt i trånga eller överbefolkade områden. Låt aldrig personer använda gräsklipparen utan ordentliga instruktioner och låt aldrig barn använda den. Låt endast ansvarsfulla vuxna som känner till dessa instruktioner använda gräsklipparen. Placera aldrig händerna eller fötterna under någon del av gräsklipparen när den är igång. Kör aldrig passagerare. Rikta aldrig utkastet mot någon person. Undvik att material slungas mot en vägg eller något annat hinder. Materialet kan studsa tillbaka mot föraren. Avaktivera alltid gräsklippningsknivarna och vänta tills de stannat innan du korsar grusuppfarter, gångar eller vägar. Använd aldrig maskinen om skyddet för golvplattans remskiva har avlägsnats. Håll dig alltid på avstånd från gräsklipparens knivar och tillbehör när den är igång. Använd aldrig ej godkända tillbehör och modifiera inte gräsklipparen. Stäng av knivarna när klippning inte sker. Sänk farten innan du svänger. Stanna motorn innan gräsuppsamlaren avlägsnas eller utkastet rensas. Rensa aldrig utkastet när motorn är igång. Stäng av motorn och kontrollera att knivarna har stannat före rensning. Använd en pinne för att rensa ett tilltäppt utkastområde. Använd aldrig händerna! CE 3-1 REV C

18 Använd inte gräsklipparen om du är påverkad av alkohol, läkemedel eller narkotika, om du är gravid eller är yngre än 18 år. Dålig hållning eller om gräsklipparen används under längre tid kan leda till trötthet eller skada och till att du förlorar kontrollen över gräsklipparen. Du bör med jämna mellanrum stanna gräsklipparen och lämna den för att sträcka på dig och för att slappna av. Var mycket försiktig när gräsklipparen lastas på eller av en släpvagn eller lastbil. Bär alltid skyddsglasögon med sidoskydd när du kör gräsklipparen. Erfarenheten visar att förare i åldern 60 år och äldre är involverade i en stor procentandel av alla skador som orsakas av åkgräsklippare. Dessa användare bör bedöma sin förmåga att använda gräsklipparmaskinen på ett tillräckligt säkert sätt för att skydda sig själva och andra från allvarliga personskador. Följ tillverkarens rekommendationer för hjulvikter eller motvikter. Om ett tillbehör eller extra vikter monteras baktill på enheten kan alla snabba förflyttningar av manöverspakarna i endera riktning leda till en motreaktion från gräsklipparen, vilket kan orsaka allvarliga personskador. Tvätta bort brännbara ämnen från gräsklipparen. Undvik brand genom att hålla motorrummet, däckets ovansida, avgasområdet, batteriet, bränsleledningen, bränsletanken och förarplatsen rena från skräp, gräs och andra rester som kan ansamlas. Tvätta alltid bort bränsle- och oljespill. Förhindra brand genom att hålla motor- och avgasområdet rent från klippt gräs och annat skräp. Backa inte in gräsklipparen i brännbara ämnen. Du ska alltid fästa vältningsskyddet i upphöjt läge och fästa säkerhetsbältet innan du startar gräsklipparen. Använda en ramp Var ytterst försiktig när du lastar på eller av en gräsklippare på en lastbil eller släpvagn med en ramp. Använd endast en fullbreddsramp använd inte enskilda ramper för vardera sidan av enheten. Med en fullbreddsramp får gräsklipparen en sammanhängande kontaktyta för klipparramen om enheten börjar tippa baklänges. Den minskar också risken att något hjul rullar utanför och att gräsklipparen välter. Överskrid inte 15 graders vinkel mellan rampen och marken eller mellan rampen och släpvagnen eller lastbilen. Undvik plötslig acceleration på en ramp. Sluttningsdrift Sluttningar kan orsaka förlust av kontroll och vältningsolyckor, vilket kan leda till allvarliga personskador och dödsfall. Alla sluttningar kräver extra försiktighet. Om du inte kan backa med gräsklipparen uppför sluttningen eller om du inte känner dig säker ska du inte klippa gräs i sluttningen. PÅMINNELSE: Kör bara i sluttningar med 15 graders lutning eller mindre. Var ytterst försiktig vid användning i sluttningar. Var ytterst försiktig när du ändrar riktning i en sluttning. Sakta farten. Använd inte gräsklipparen där den kan glida eller välta. Sväng långsamt. Sväng på den jämnaste delen av sluttningen. Greppet maximeras om gräsklipparens framsida pekar uppåt mot sluttningen under körning. Om drivhjulen förlorar greppet kan du inte längre styra maskinen, vilket kan resultera i allvarlig skada eller dödsfall. Om du måste svänga nedför sluttningen, sväng då långsamt och gradvis, om så är möjligt. Stabiliseringshjulen får inte avlägsnas eller modifieras. Se upp för hål, hjulspår, gupp, stenar och andra dolda föremål. Ojämn terräng kan orsaka att gräsklipparen välter omkull. Högt gräs kan dölja hinder. Avlägsna hinder såsom stenar, trädgrenar osv. Alla rörelser i sluttningar bör ske långsamt och gradvis. Utför inga snabba ändringar avseende hastighet och/eller riktning. Undvik att starta eller stanna i en sluttning. Om däcken tappar greppet ska du avaktivera knivarna och långsamt fortsätta rakt nedåt i sluttningen. Klipp på ett säkert avstånd (minst 3 m) från branta sluttningar, stödväggar, dräneringsdiken, jordvallar, vatten eller andra faror, så att du inte riskerar att ett hjul hamnar utanför kanten eller att marken rämnar. Detta minskar risken att gräsklipparen plötsligt välter och orsakar allvarliga personskador eller dödsfall. Använd en vanlig handgräsklippare eller handhållen trimmer i sluttningar och nära branter, dräneringsdiken, jordvallar eller vatten, så att du undviker att riskera att gräsklipparen välter och orsakar allvarliga personskador eller dödsfall. Klipp inte vått gräs. Hala underlag minskar drivkraften och kan orsaka slirning samt få dig att förlora kontrollen. Bogsera inte något i sluttningar. Den bogserade utrustningens vikt kan orsaka greppförlust och att du tappar kontrollen. Försök inte att stabilisera gräsklipparen genom att sätta ned foten på marken. Om gräsklipparens däck tappar greppet när du kör i en sluttning ska du avaktivera knivarna, sätta manöverspakarna i parkeringsbromsläge, stänga av motorn, ta ur tändningsnyckeln och hämta hjälp. REV C CE

19 Maskinen får aldrig plötsligt startas, stannas, svängas eller backas, särskilt när körning sker i sluttningar. Styrsystemet är utformat till att vara känsligt. Snabb förflyttning av manöverspakarna i endera riktning kan leda till en motreaktion av gräsklipparen, vilket kan orsaka allvarlig personskada. Stanna aldrig plötsligt när du backar nedåt i en sluttning. Denna åtgärd kan orsaka en motreaktion från gräsklipparen som kan resultera i allvarlig personskada. Gräsklipparen från Hustler kan användas i vågrät (tvärgående) riktning i måttligt branta sluttningar. När gräsklipparen används i sluttningar med en lutning på upp till 15 grader ska du ge akt på omständigheter som kan resultera i att klippdäcken tappar greppet och du förlorar kontrollen över den. En förare bör inte köra i en sluttning förrän han/hon är helt förtrogen med maskinen. Kör inte i sluttningar med en lutning på över 15 grader. Mer information om hur du bestämmer vinkeln på sluttningen som ska klippas finns i avsnittet Sluttningsguide. Vi rekommenderar starkt att föraren kör bort gräsklipparen från sluttningen med yttersta försiktighet om det uppstår tecken på greppförlust. Vänta tills de förhållanden som orsakade problemet har ändrats innan du försöker köra i sluttningen igen. Terrängförhållanden kan påverka greppförmågan, vilket kan resultera i eventuell förlust av kontroll över gräsklipparen. Vissa förhållanden som du bör vara uppmärksam på är: 1. våt mark 2. fördjupningar i marken såsom hål, hjulspår och sänkor 3. jordkullar 4. marktyp, dvs. sand, lösjord, grovsand eller lera 5. gräsets typ, täthet och höjd 6. extremt torra gräsförhållanden 7. trycket i däcken. De tillsatser som har monterats på gräsklipparen påverkar också hur den hanterar en sluttning. Notera att egenskaperna varierar i varje tillsats. Bogsera inte något i sluttningar. Den bogserade utrustningens vikt kan orsaka greppförlust och att du tappar kontrollen över styrningen. En annan faktor för säker gräsklippning i sluttningar är att du måste känna till vad som finns längst ner i sluttningen. Yttersta försiktighet bör iakttas när det finns en fara längst ned i sluttningen. Några exempel är: 1. vatten, dvs. en sjö eller en å 2. stup och stödmurar 3. vägar och motorvägar 4. byggnader 5. stenar. Dessa är bara några få exempel på situationer då du måste vara försiktig om du kör i en sluttning. Det finns många andra exempel som är för många för att omnämna individuellt. Kom dock ihåg att alltid vara ytterst försiktig när du kör i en sluttning. Gräsklippare med vikbart vältningsskydd vältningsskyddet minskar risken för skador eller dödsfall vid överrullning. Säkerhetsbältet måste sättas fast när en gräsklippare utrustad med vältningsskydd används i upphöjd och säkrad position. Både fästsprintar och hårnålssprintar måste sitta på plats. Om säkerhetsbältet inte används på en gräsklippare utrustad med vältningsskydd kan det leda till allvarliga personskador vid eventuell överrullning. Gräsklippare med fast vältningsskydd vältningsskyddet minskar risken för skador eller dödsfall vid överrullning. Säkerhetsbältet måste sättas fast när en gräsklippare utrustad med vältningsskydd används. Om säkerhetsbältet inte används på en gräsklippare utrustad med vältningsskydd kan det leda till allvarliga personskador vid eventuell överrullning. Barn Tragiska olyckor kan uppstå om föraren inte är uppmärksam på barn i närheten. Barn lockas ofta av gräsklipparen och gräsklippningen. Anta aldrig att barn står kvar där du sist såg dem. Lämna aldrig gräsklipparen utan uppsikt med tändningsnyckeln isatt. Detta gäller speciellt när det finns barn i närheten. Barn eller andra kringstående kan skadas om de flyttar på eller försöker köra klipparen när den är lämnad utan uppsikt. När du lämnar förarsätet ska du alltid frigöra klippdäckskopplingen, lägga manöverspakarna i parkeringsbromsläge, stänga av motorn och ta ur tändningsnyckeln. Håll barn på avstånd från klippningsområdet och under vaksam uppsikt av en annan ansvarig vuxen person än den som kör gräsklipparen. Var uppmärksam och slå av gräsklipparen om barn kommer in på området. Innan och medan du backar ska du titta bakåt och nedåt efter små barn. Låt aldrig barn åka med på maskinen, även om knivarna är avaktiverade. De kan ramla av och skadas allvarligt eller störa säker gräsklippardrift. Barn som tidigare fått åka med kan plötsligt dyka upp på det område som ska klippas för att få åka med igen och kan då bli överkörda eller påbackade av gräsklipparen. Låt aldrig barn köra gräsklipparen. Låt aldrig barn eller andra åka i eller på utrustning som bogseras. Var försiktig när du närmar dig dödvinklar, buskar, träd, staketändar eller andra föremål som kan skymma sikten CE 3-3 REV C

20 Manöverpanel A G. 10 A säkring (Figur 3-1) tändningssystem 10 A, knivtyp. H. 20 A säkring (Figur 3-1) säkerhetssystem - 20 A, knivtyp. C Reglage E D F B A. Manöverspakar (Figur 3-2 och Figur 3-3) de här spakarna styr gräsklipparens hastighet, riktning, stopp och parkeringsbroms. Spakarna används för att styra, öka och minska hastigheten samt ändra riktning. När manöverspakarna är i parkeringsbromsläget rör sig inte gräsklipparen trots att motorn är igång och drivpumparna är aktiverade. H G A. Knapp för klippdäckskopplingen B. Tändningslås C. Oljetryckslampa D. Gasreglage Figur 3-1 E. Choke F. Timmätare G. 10 A säkring H. 20 A säkring När du behöver komma åt området under sätesplattformen och sätet är utrustat med tillvalsarmstöd ska du, för att förhindra skada på armstöden, se till att manöverspakarna läggs i parkeringsbromsläge och att armstöden svängs uppåt innan sätesplattformen läggs i fullt framåtläge. A. Knapp för klippdäckskopplingen (Figur 3-1) den här knappen aktiverar klippdäcket. Dra knappen uppåt för att aktivera kopplingen och nedåt för att avaktivera kopplingen. VIKTIGT: Mer information om kopplingen finns i avsnittet Drift av klippdäcket i den här handboken. B. Tändningslås (Figur 3-1) en omkopplare med tre lägen: OFF (Av), RUN (Kör) och START. När nyckeln sitter i ska den vridas medurs till START-läget. Släpp nyckeln när motorn sätter igång så återgår den automatiskt till RUN-läget (Kör). C. Oljetryckslampa (Figur 3-1) den här lampan tänds när tändningslåset står i RUN-läge (Kör) och förblir tänd tills motorn är igång och säkert oljetryck har etablerats. Om lampan tänds under drift ska motorn omedelbart slås av, hitta och lös problemet. D. Gasreglage (Figur 3-1) en kabel är ansluten till motorns gasreglage för att styra motorhastigheten. Rör spaken framåt för att öka motorns varvtal och rör spaken bakåt för att minska motorns varvtal. E. Choke (Figur 3-1) en kabel är ansluten för manuell manövrering av motorchoken. När spaken är nedtryckt är choken i av-läge (kör). När knappen är uppdragen är choken i på-läge (start). Maskinen får inte köras i på-läge (start). F. Elektronisk timmätare (Figur 3-1) registrerar intervall om 1/10 timme upp till 9 999,9 hela timmar. Mätaren är kopplad till tändningslåset och registrerar den totala tiden när tändningsnyckeln är i RUN-läge (kör). Parkeringsbromsen kan eventuellt inte hålla kvar klipparen om den är parkerad i en sluttning. Blockera maskinens hjul vid parkering i en sluttning. B. Klippdäckslyftpedal (Figur 3-4) använd pedalen för att höja och sänka klippdäcket. Tryck på pedalen för att höja klippdäcket och placera sedan låspinnen för klippdäckshöjd i önskat klippningshöjdhål. Tryck på klippdäckslyftpedalen för att höja klippdäcket när du möter ett hinder. Manöverspak Visas med manöverspakarna i neutralläge Figur 3-2 REV C CE

21 Visas med manöverspakarna i parkeringsbromsläge 5. Dra klippdäckskopplingen uppåt och/eller håll manöverspakarna i neutralläge och res dig långsamt från sätet. Motorn bör stanna. 6. Om motorn inte stannar när klippdäckskopplingen har dragits uppåt eller en eller båda av manöverspakarna är uppåt och användaren inte sitter på sätet ska sätesfunktionen kontrolleras. Om sätesbrytaren inte fungerar som den ska (dvs. inte öppnas eller stängs) och om orsaken inte kan fastställas ska sätesbrytaren bytas ut. Om du inte kan hitta problemet ska du kontakta Hustler - återförsäljaren. Figur 3-3 Säkerhetsspärrsystemet ska alltid fungera enligt steg 4 och 5. Om det inte fungerar som det ska måste felet åtgärdas omedelbart. Använd inte maskinen om inte säkerhetssätesfunktionen fungerar som den ska. Starta motorn Klippdäckslyftpedal Figur 3-4 Säkerhetsspärrsystem vid start Gräsklipparen har utrustats med ett säkerhetsspärrsystem vid start som består av spakar för parkeringsbroms, sätesfunktion och klippdäckskoppling. Kontrollera klipparens säkerhetsspärrsystem vid start varje dag innan den används. Detta system är en viktig säkerhetsfunktion på gräsklipparen. Det bör omedelbart repareras om det inte fungerar som det ska. Maskinen har en separat sätesbrytare som stänger av motorn om föraren av någon anledning lämnar sätet när gräsklipparen är igång. Detta är en säkerhetsfunktion som utformats för att förhindra att maskinen skenar iväg eller intrasslande. Inspektera systemet så här: 1. Föraren måste sitta på sätet när sätesfunktionen testas. 2. Ställ båda manöverspakarna i parkeringsbromsläge. 3. Starta motorn och låt den värmas upp till drifttemperatur. 4. Håll ned klippdäckskopplingen, håll manöverspakarna i parkeringsbromsläge och res dig långsamt från sätet. Motorn bör fortsätta vara igång. Kontrollera motoroljan varje dag och efter var fjärde driftstimme. Maskinen måste stå på en plan yta när oljan kontrolleras. Se handboken och underhållsschemat för motorn för oljerekommendationer och -kapacitet. Byt ut motoroljan och -filtret efter de första fem driftstimmarna, och därefter enligt motortillverkarens rekommendationer. Om gräsklipparen används under extremt smutsiga förhållanden rekommenderar vi att oljan byts oftare. VIKTIGT: När du tar bort oljefiltret ska du vara försiktig så att du inte spiller för mycket olja på avgassystemet. Tappa av motoroljan: 1. Lokalisera motorns oljetömningsventil. Figur 1-1, 2. Placera en lämplig oljetömningsbehållare under maskinen under oljetömningsventilen. 3. Vrid ventilen moturs för att öppna den. Låt oljan tömmas i cirka 10 minuter. 4. När oljan är tömd stänger du ventilen genom att vrida den medurs. 5. När ventilen har stängts, torkar du upp eventuellt oljespill. 6. VIKTIGT: Alla oljedroppar och allt oljespill måste avlägsnas från avgassystemet innan maskinen kan köras. Stänga av motorn Tillämpa följande metod för att stänga av motorn sedan maskinen har använts: 1. Ställ manöverspakarna i parkeringsbromsläge. 2. Dra tillbaka gasreglaget till låg tomgång och avaktivera sedan klippdäckskopplingen. Mer information finns i avsnittet Drift av klippdäcket. 3. Kör motorn på låg tomgång i ett par minuter. 4. Vrid tändningsnyckeln moturs till OFF-läge (Av). Ta ut CE 3-5 REV C

22 Förflyttning av gräsklipparen vid motorfel Om ett motorfel uppstår och du måste flytta gräsklipparen är överföringsaxlarna utrustade med bypassventiler. Innan maskinen förflyttas ska du dra upp bypassventilen och föra in den i skåran till det inaktiva läget. Ventilens stång lokaliseras via Figur 3-5. Manöverspakarna måste sättas i neutralläge så att parkeringsbromsarna frigörs och gräsklipparen kan flyttas. Maskinen ska inte bogseras. Förflytta den manuellt eller använd en vinsch för att lasta den på en släpvagn för transport. När maskinen transporteras på ett annat fordon bör gräsklipparen vara vänd framåt, och den måste sättas fast. VIKTIGT: Kontrollera alltid att de två bypassventilerna ställs tillbaka i driftläge innan gräsklipparen används efter reparation. Bypassventilstång (höger stång visas) Vältningsskydd Ett vältningsskydd kan minska risken för skador eller dödsfall vid överrullning. FasTrak 48/54/60-gräsklippare är utrustade med två olika vältningsskydd, fasta och vikbara. Se tillämpligt vältningsskyddavsnitt för detaljerad information om det vältningsskydd som är installerat på din gräsklippare. Granska området innan du börjar klippa och kontrollera att du har tillräckligt med fri höjd (under trädgrenar, staglinor, dörröppningar osv.). Låt inte vältningsskyddet komma i kontakt med några överhängande föremål. Använd alltid säkerhetsbältet om inte traktorn inte är utrustad med ett vältningsskydd eller om vältningsskyddet är nedfällt. Om så är fallet ska du inte använda säkerhetsbältet. Dra alltid från gräsklipparkroken. Fäst inte kedjor eller rep vid vältningsskyddet när du ska dra något, eftersom maskinen då kan välta bakåt. Fast vältningsskydd Ett vältningsskydd som används i kombination med ett säkerhetsbälte, kan minimera skador vid vältning. Figur 3-6 Bypassventilstången visas i driftsläge Figur 3-5 Vältningsskydd Låt motorns avgasrör kylas av innan bypassventilerna aktiveras eller avaktiveras. Stängerna till bypassventilerna sitter nära avgassystemet. Figur 3-6 REV C CE

23 Vikbart vältningsskydd Ett vältningsskydd som används i kombination med ett säkerhetsbälte, kan minimera skador vid vältning. Figur 3-7 Gaffelbult Fästring Vältningsskydd Figur 3-7 Vältningsskyddet med två stolpar kan svängas nedåt om du tar bort den högra och den vänstra stoppringen (Figur 3-7) och drar ut gaffelbultarna, så att maskinen kan användas under lågt hängande trädgrenar eller andra hinder. Sätt inte fast säkerhetsbältet när vältningsskyddet är i nedsänkt läge. Använd vältningsskyddet i det nedfällda läget enbart när det är absolut nödvändigt. Kör inte gräsklipparen med vältningsskyddet nedfällt som standard. Ett nedfällt vältningsskydd ger inget skydd om fordonet välter. Använd alltid säkerhetsbältet förutom om gräsklipparen inte är utrustad med ett vältningsskydd eller om vältningsskyddet är nedfällt. Om så är fallet ska du inte använda säkerhetsbältet. Så här minskar du risken för skador eller dödsfall vid överrullning: Låt vältningsskyddet vara låst i upplyft position och använd säkerhetsbältet. Kör aldrig maskinen i en sluttning med vältningsskyddet nedfällt. Det finns inget överrullningsskydd när vältningsskyddet är i nedsänkt läge. Sänk endast ned vältningsskyddet när det är absolut nödvändigt. Kör sakta och försiktigt. Höj vältningsskyddet så fort hindret har passerats. Läs och följ användningsinstruktionerna och varningarna för sluttningar. Använd inte säkerhetsbältet när vältningsskyddet är i nedsänkt läge. Använd alltid säkerhetsbälte när du använder maskinen (gräsklipparen försedd med vältningsskyddet i upplyft position). Underhåll av säkerhetsbältet Kontrollera säkerhetsbältena (samtliga säten, säkerhetsbältenas olika komponenter, säteslucka, regel på säteslucka) dagligen innan klippning för att undersöka om det föreligger några skador. Dessa komponenter måste bytas ut om de uppvisar tecken på: A. skåror B. fransar C. extremt eller ovanligt slitage D. allvarlig missfärgning p.g.a. UV-strålning E. smuts eller stelhet F. avskavd väv i säkerhetsbältet G. skador på spänne, regel eller metalldelar. H. andra eventuella fel. Säkerhetsbältena rengörs med tvål och vatten. Använd inte koltetraklorid, nafta etc. eftersom sådana medel försvagar väven. Av samma skäl ska du inte bleka eller färga säkerhetsbältena. Byt ut ett säkerhetsbälte om det är slitet eller skadat. Möjliga skador på vältningsskyddet Om enheten har vält eller om vältningsskyddet har varit med om någon typ av olycka (t.ex. slagit i ett överhängande föremål under transport), måste vältningsskyddet bytas ut mot ett som ger fullgott skydd. Efter en olycka ska du kontrollera vältningsskyddet, förarsätet, säkerhetsbältet, säkerhetsbältets fästen och sätesspärren för att se om det har uppstått några skador. Byt ut alla skadade komponenter innan du använder maskinen CE 3-7 REV C
