1 Svenska Kraftnät, Elberedskapsmyndighet för hela elsystemet. Stamnät Regionnät Lokalnät

2 Åtgärder i 2 förordning om elberedskap Säkra driftledning och verksamhetssamordning Möjliggöra reparationsarbeten Möjliggöra drift av delsystem (ödrift) Möjliggöra förbrukningsregleringar Säkerställa tillförseln av el till prioriterade användare Fysiskt skydda viktiga anläggningarna

av delsystem (ödrift) Möjliggöra förbrukningsregleringar Säkerställa

3 Ödriftområden i södra Sverige Försörjningsgrad 25-50% av normal förbrukning.

4 Halmstadverket Vattenkraft 130kV och 400kV från Dannmark Karlshamnsverket Vesthamnsverket Öresundsverket Heleneholmsverket Baltic cable Försörjningsgrad 25-50% av normal förbrukning.

5 Svenska Kraftnäts målsättningen med ödrift Genom försörjning av elsystemets lokalkraftanläggningar, vidmakthålls möjligheten till kommunikation och fjärrmanöver av stationerna samt genom prioriterad försörjning i lokalnätet upprätthålls elförsörjningen samhällsviktiga funktioner. Sammankoppling till ett nät med stor svängmassa ger större tålighet mot störningar och därför bättre förutsättning till lyckad ödrift.

försörjning i lokalnätet upprätthålls elförsörjningen samhällsviktiga funktioner.

6 Elsystemets lokalkraftförsörjning Stora ön omfattar c:a 200 region/fördelningsstationer med systemspänning 130 kv eller 50kV. Så många stationer som möjligt bör spänningsättas för att bibehålla laddning till batterier så att fjärrkontroll samt reläskydds- och manöverfunktioner kan upprätthållas. Uppladdning av urladdade batterier kan fördröja återgång till normal drift med flera dygn

Så många stationer som möjligt bör spänningsättas för att bibehålla laddning till batterier så

7 Prioriteringsgrunder Objekt/verksamheter med avgörande betydelse för samhällets primära funktion och individens överlevnad ges utifrån rådande tekniska förutsättningar prioritet vid effektbrist. De mest angelägna behoven prioriteras först. Länsstyrelsen samordnar behoven mellan drabbade kommuner.

tekniska förutsättningar prioritet vid effektbrist.

8 Samhällsviktiga verksamheters behov. Initialt Elsystemets primära behov för återuppbyggnaden. Viktiga noder i fasta telesystemet. Viktiga informationssystem (Lokalradion P4). Ledningsplatser/driftcentraler med operativa roller vid en allvarlig störning i samhället. Efter 5-6h Viktiga delar av vatten- och avloppssystem. Sjuk- och åldringsvård. Kommunala bränslebehov (transporter, reservkraft). Efter 12-24h fjärrvärme (beroende på årstid) Transporter Bränsle Betalningssystem

Ledningsplatser/driftcentraler med operativa roller vid en allvarlig störning i samhället.

9 Prioritering med fjärrkontroll från DC 130/10kV Frånk ledningar Frånk ledningar Reningverk Teleanläggning Sjukhus

10 Felbortkoppling vid ödrift Reducerad kortslutningseffekt ger längre utlösningstider. Dock alltid felbortkoppling Störst skillnad vid de högsta spänningarna. Försumbar skillnad vid lågspänning medför ingen ökad risk för allmänheten.

Dock alltid felbortkoppling Störst skillnad vid de högsta

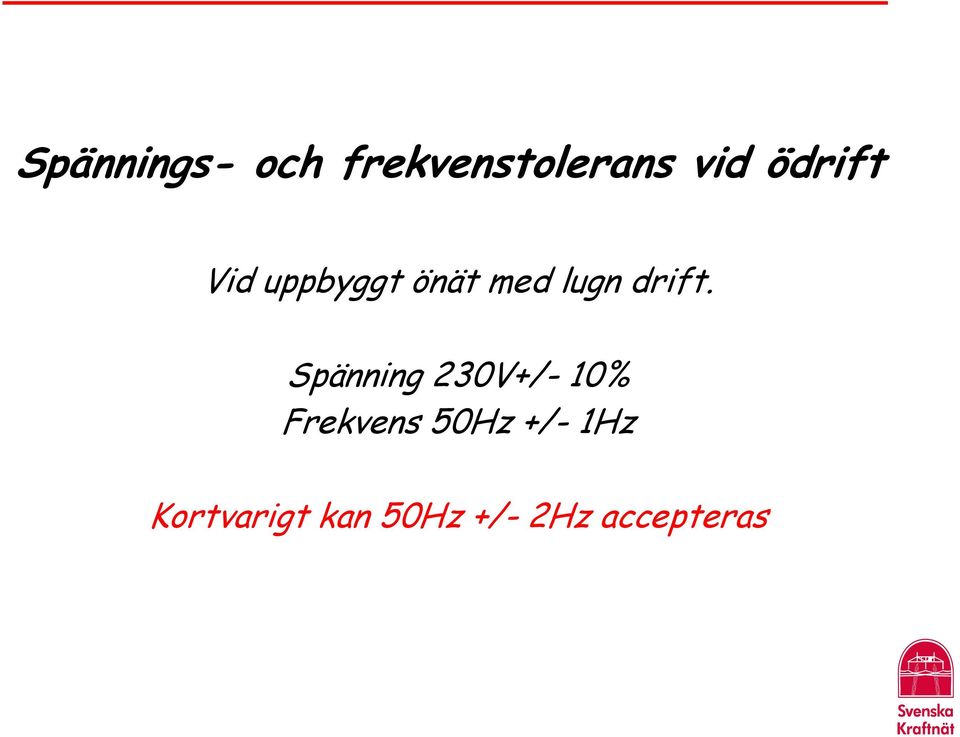

11 Spännings- och frekvenstolerans vid ödrift Vid uppbyggt önät med lugn drift. Spänning 230V+/- 10% Frekvens 50Hz +/- 1Hz Kortvarigt kan 50Hz +/- 2Hz accepteras

12 Genomförda ödriftåtgärder i syd År 1999 Genomförd kraftsystemanalys vid ödrift. Upprättad ödriftplan. Verifierad ödriftplan genom datorsimulering. El-operativ studie avseende samhällsviktiga verksamheter. Utredning av felbortkopplingstider i ödrift. År 2000 Utredning av krav på spänning och frekvens i ödrift avseende produktionsanläggningar, nät och förbrukare.

El-operativ studie avseende samhällsviktiga verksamheter.

13 Genomförda ödriftåtgärder i syd År 2001 Reglerprov på Öresundsverkets gasturbiner med hjälp av simulator efter ombyggnad av kontrollutrustning. År 2002 Ombyggnad av regulator och reglerprov med simulator i Vesthamnsverket i Helsingborg. Installation av diesel för dödnätstart i Vesthamnsverket. Installation av fasningsutrustning mellan regionnätet och Helsingborg.

År 2002 Ombyggnad av regulator och reglerprov med simulator i Vesthamnsverket i Helsingborg.

14 Genomförda åtgärder i syd År 2003 Revidering/komplettering av ödriftplan. Utredning kommunikationskrav och sårbarhet i ödrift. År 2004 Anpassning i E.ON:s driftövervakningssystem till ödrift. Simulatorövning av E.ON:s driftoperatörer vid ödrift i Malmö.

År 2004 Anpassning i E.ON:s driftövervakningssystem till ödrift.

15 Ödriftplan syd 2006 Allmän del Initieringsdel Uppbyggnadsplan Uppbyggnadsplan Stora ön Lilla ön Lokala instruktioner Revidering vid förändringar i elsystemet.
