1 Fendt 500 Vario

2 2 Den nya Fendt 500 Vario 3 En perfekt kombination I 500 Vario samlas de bästa egenskaperna i en enda traktorserie. Måtten från legendariska 500 Favorit, kombinerat med en prisbelönt design, är synliga tecken på teknisk utveckling. Kombinationen med upp till 165 hk maxeffekt och bränslebesparande SCR-teknik säkerställer hög effektivitet i denna effektklass. Tack vare sina många användningsområden som allroundtraktor, frontlastare eller radodlingstraktor är 500 Vario perfekt för spannmålsodling hos mellanstora lantbruk samt för vallskörd m.m. 500 Vario finns i versionerna Power, Profi och ProfiPlus, vilka utformats för att uppfylla specifika krav. 512 Vario 125 hk 92 kw 513 Vario 135 hk 99 kw 514 Vario 145 hk 107 kw 516 Vario 165 hk 121 kw * Maxeffekt enl. ECE R 24

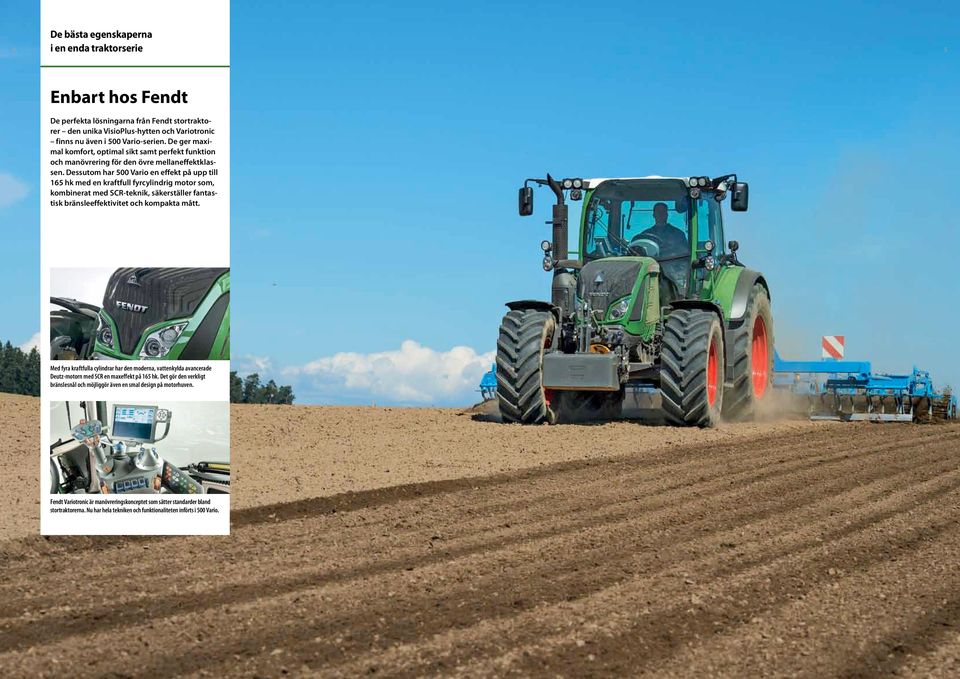

3 4 De bästa egenskaperna i en enda traktorserie 5 Enbart hos Fendt De perfekta lösningarna från Fendt stortraktorer den unika VisioPlus-hytten och Variotronic finns nu även i 500 Vario-serien. De ger maximal komfort, optimal sikt samt perfekt funktion och manövrering för den övre mellaneffektklassen. Dessutom har 500 Vario en effekt på upp till 165 hk med en kraftfull fyrcylindrig motor som, kombinerat med SCR-teknik, säkerställer fantastisk bränsleeffektivitet och kompakta mått. Med fyra kraftfulla cylindrar har den moderna, vattenkylda avancerade Deutz-motorn med SCR en maxeffekt på 165 hk. Det gör den verkligt bränslesnål och möjliggör även en smal design på motorhuven. Fendt Variotronic är manövreringskonceptet som sätter standarder bland stortraktorerna. Nu har hela tekniken och funktionaliteten införts i 500 Vario.

4 6 Erkännande överallt 7 Prisbelönta innovationer 500 Vario är full av sinnrika innovationer som redan fått internationella utmärkelser: Silver för den smarta frontlastaren CargoProfi, Agritechnica 2011 Silver för lastregleringskontrollen för frontlyften, Agritechnica 2011 Bäst i Test Variotronic: "Fendt har på ett överskådligt sätt samlat ett stort antal funktioner i armstödet. "Skärmen sätter nya standarder med sin menynavigering." Traktorjämförelse "Operating Concepts" 01/2011, testad på 828 Vario New Machinery Introduction Award (Nya maskiner på marknaden), FTMTA Farm Machinery Show, Irland The Most Innovative Machine of the Year (Årets mest innovativa maskin), tidskriften Modern Mechanisation, Slovakien Till vänster: Fendt 500 Vario i Power-versionen. Till höger: Profi/ProfiPlus-versionen.

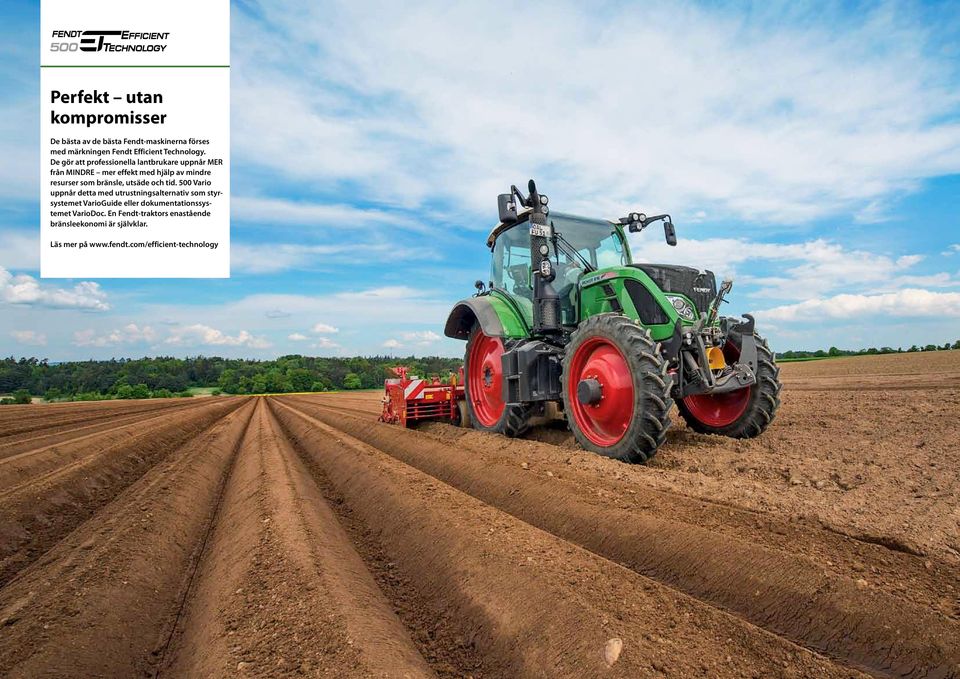

5 8 9 Perfekt utan kompromisser De bästa av de bästa Fendt-maskinerna förses med märkningen Fendt Efficient Technology. De gör att professionella lantbrukare uppnår MER från MINDRE mer effekt med hjälp av mindre resurser som bränsle, utsäde och tid. 500 Vario uppnår detta med utrustningsalternativ som styrsystemet VarioGuide eller dokumentationssystemet VarioDoc. En Fendt-traktors enastående bränsleekonomi är självklar. Läs mer på

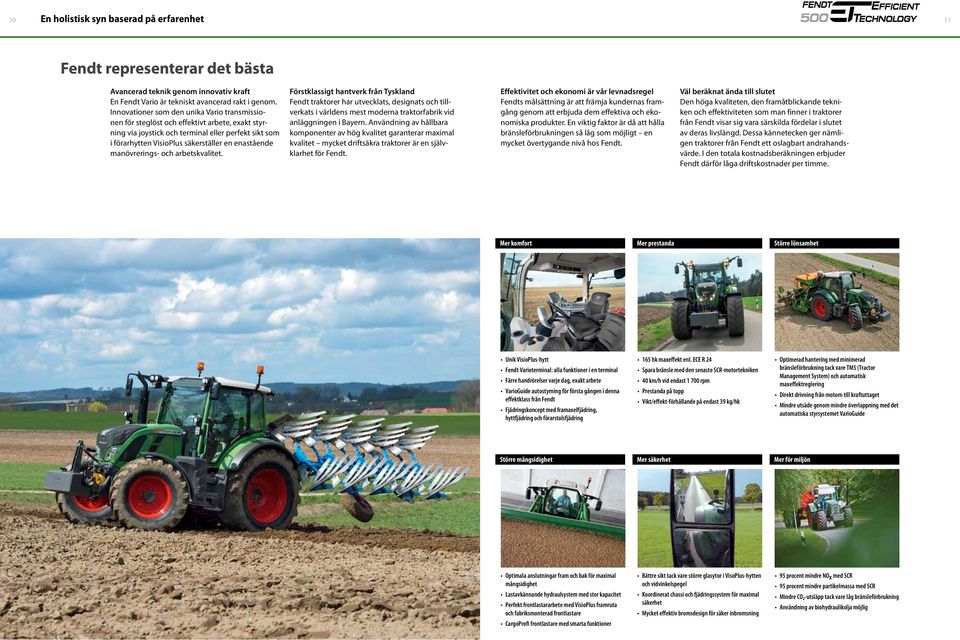

6 10 En holistisk syn baserad på erfarenhet 11 Fendt representerar det bästa Avancerad teknik genom innovativ kraft En Fendt Vario är tekniskt avancerad rakt i genom. Innovationer som den unika Vario transmissionen för steglöst och effektivt arbete, exakt styrning via joystick och terminal eller perfekt sikt som i förarhytten VisioPlus säkerställer en enastående manövrerings- och arbetskvalitet. Förstklassigt hantverk från Tyskland Fendt traktorer har utvecklats, designats och tillverkats i världens mest moderna traktorfabrik vid anläggningen i Bayern. Användning av hållbara komponenter av hög kvalitet garanterar maximal kvalitet mycket driftsäkra traktorer är en självklarhet för Fendt. Effektivitet och ekonomi är vår levnadsregel Fendts målsättning är att främja kundernas framgång genom att erbjuda dem effektiva och ekonomiska produkter. En viktig faktor är då att hålla bränsleförbrukningen så låg som möjligt en mycket övertygande nivå hos Fendt. Väl beräknat ända till slutet Den höga kvaliteten, den framåtblickande tekniken och effektiviteten som man finner i traktorer från Fendt visar sig vara särskilda fördelar i slutet av deras livslängd. Dessa kännetecken ger nämligen traktorer från Fendt ett oslagbart andrahandsvärde. I den totala kostnadsberäkningen erbjuder Fendt därför låga driftskostnader per timme. Mehr Mer komfort Komfort Mehr Mer prestanda Leistungsfähigkeit Mehr Större Wirtschaftlichkeit lönsamhet Unik VisioPlus-hytt Fendt Varioterminal: alla funktioner i en terminal Färre handrörelser varje dag, exakt arbete VarioGuide autostyrning för första gången i denna effektklass från Fendt Fjädringskoncept med framaxelfjädring, hyttfjädring och förarstolsfjädring 165 hk maxeffekt enl. ECE R 24 Spara bränsle med den senaste SCR-motortekniken 40 km/h vid endast rpm Prestanda på topp Vikt/effekt-förhållande på endast 39 kg/hk Optimerad hantering med minimerad bränsleförbrukning tack vare TMS (Tractor Management System) och automatisk maxeffektreglering Direkt drivning från motorn till kraftuttaget Mindre utsäde genom mindre överlappning med det automatiska styrsystemet VarioGuide Mehr Större Vielseitigkeit mångsidighet Mehr Mer säkerhet Sicherheit Mer Mehr för für miljön die Umwelt Optimala anslutningar fram och bak för maximal mångsidighet Lastavkännande hydraulsystem med stor kapacitet Perfekt frontlastararbete med VisioPlus framruta och fabriksmonterad frontlastare CargoProfi frontlastare med smarta funktioner Bättre sikt tack vare större glasytor i VisoPlus-hytten och vidvinkelspegel Koordinerat chassi och fjädringssystem för maximal säkerhet Mycket effektiv bromsdesign för säker inbromsning 95 procent mindre NOx med SCR 95 procent mindre partikelmassa med SCR Mindre CO₂-utsläpp tack vare låg bränsleförbrukning Användning av biohydraulikolja möjlig

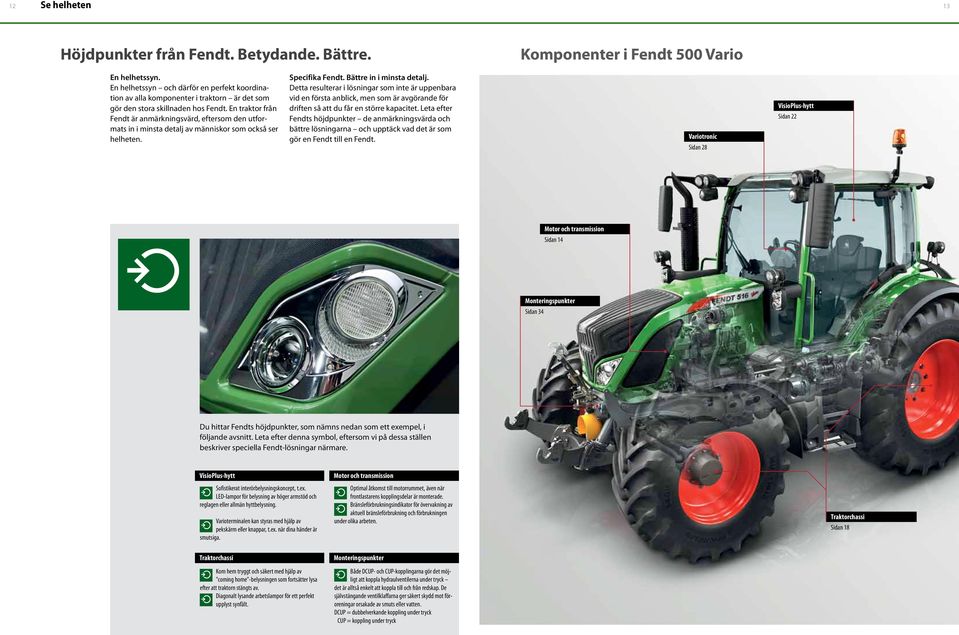

7 12 Se helheten 13 Höjdpunkter från Fendt. Betydande. Bättre. Komponenter i Fendt 500 Vario En helhetssyn. En helhetssyn och därför en perfekt koordination av alla komponenter i traktorn är det som gör den stora skillnaden hos Fendt. En traktor från Fendt är anmärkningsvärd, eftersom den utformats in i minsta detalj av människor som också ser helheten. Specifika Fendt. Bättre in i minsta detalj. Detta resulterar i lösningar som inte är uppenbara vid en första anblick, men som är avgörande för driften så att du får en större kapacitet. Leta efter Fendts höjdpunkter de anmärkningsvärda och bättre lösningarna och upptäck vad det är som gör en Fendt till en Fendt. Variotronic Sidan 28 VisioPlus-hytt Kabine Sidan 22 Motor und och transmission Getriebe Sidan 14 Anbauräume Monteringspunkter Sidan 34 Du hittar Fendts höjdpunkter, som nämns nedan som ett exempel, i följande avsnitt. Leta efter denna symbol, eftersom vi på dessa ställen beskriver speciella Fendt-lösningar närmare. VisioPlus-hytt Kabine Sofistikerat interörbelysningskoncept, t.ex. LED-lampor för belysning av höger armstöd och reglagen eller allmän hyttbelysning. Varioterminalen kan styras med hjälp av pekskärm eller knappar, t.ex. när dina händer är smutsiga. Motor und och transmission Getriebe Optimal åtkomst till motorrummet, även när frontlastarens kopplingsdelar är monterade. Bränsleförbrukningsindikator för övervakning av aktuell bränsleförbrukning och förbrukningen under olika arbeten. Fahrzeugaufbau Traktorchassi Sidan 18 Fahrzeugaufbau Traktorchassi Kom hem tryggt och säkert med hjälp av "coming home"-belysningen som fortsätter lysa efter att traktorn stängts av. Diagonalt lysande arbetslampor för ett perfekt upplyst synfält. Anbauräume Monteringspunkter Både DCUP- och CUP-kopplingarna gör det möjligt att koppla hydraulventilerna under tryck det är alltså enkelt att koppla till och från redskap. De självstängande ventilklaffarna ger säkert skydd mot föroreningar orsakade av smuts eller vatten. DCUP = dubbelverkande koppling under tryck CUP = koppling under tryck

8 14 Motor och transmission 15 Kompakt kraftpaket Den dynamiska drivkedjan på 500 Vario är mycket effektiv och ger utmärkt bränsleekonomi. Den pigga fyrcylindriga motorn på 4,04 liter har den moderna och miljövänliga SCR-tekniken för efterbehandling av avgaserna. 500 Vario har en steglös Vario-transmission och ger utmärkt komfort och ekonomi i traktorklasserna med maximal effekt på mellan 125 och 165 hk. Kombinationen av hög prestanda och en kompakt design gör 500 Vario perfekt för universell användning.

9 16 Motor och transmission 17 Perfekt effektivitet Spara bränsle med SCR Maximal effekt på 500 Vario ligger mellan 125 och 165 hk. I denna serie förlitar sig Fendt på SCRteknik med AdBlue avgasrening för att uppfylla emissionsstandarden Euro steg 3b (Tier IV interim). På Fendts stortraktorer har denna drivlina motorn tillsammans med SCR och Variotransmissionen redan visat extremt bränslesnåla resultat. Ytterligare ett plus: efterbehandling av avgaserna sker efter förbränningen och försämrar inte denna. Själva motorn är därför perfekt finjusterad och uppnår en utomordentlig dynamik. Spara enkelt med Fendt effektivitetsautomatik Steglös hastighetsjustering innebär en enorm potential för tids- och kostnadsbesparingar. På 500 Vario säkerställer den steglöst variabla transmissionen hög verkningsgrad för kraftöverföringen. Tack vare TMS (Tractor Management System) arbetar traktorn alltid med optimal ekonomi. Föraren behöver bara ange önskad hastighet och låta TMS styra motor och transmission. Det ger helautomatisk effektivitet. Kör automatiskt på gränsen Den automatiska maxeffektregleringen reglerar motorvarvtalet (motorbelastning) beroende på effektbehov, så att motorn arbetar på optimal nivå vad gäller bränsleförbrukning och förinställd körhastighet. Det finns olika optimala värden som kan ställas in som belastningsgräns för olika typer av arbeten, som till exempel transportarbeten, tunga dragarbeten eller för arbete med kraftuttagsdrivna redskap. Traktorn ställer automatiskt in den idealiska maxeffektregleringen. Föraren behöver därför inte ställa om maxeffektregleringen när han kommer fram till eller lämnar fältet. Och samspelet mellan motor och transmission är just det rätta för varje användning. Alternativt kan föraren också ställa in maxeffektregleringen manuellt. Perfekt förhållande mellan effekt och vikt Med 500 Vario får du ut mesta möjliga av varje hästkraft. 516 Vario har ett imponerande vikt/ effekt-förhållande 39 kg/hk, vilket ger utmärkt dynamik och livlighet. Kyld mätmodul Matarmodul med filter TMS und och maxeffektreglering Grenzlastregelung Leistungsfähiges Kraftfullt kylsystem Kühlsystem Lättåtkomligt Einfacher Zugang motorutrymme zum Motorraum SCR-katalysator Banbrytande motor- och transmissionsteknologi Reaktion mellan NH 3 + NO x => H 2 O + N 2 AdBlue insprutning AdBlue -tank Fyrcylindrig motor med 4,04 l cylindervolym och common railinsprutning: 165 hk maxeffekt vid rpm SCR (Selective Catalytic Reduction) för efterbehandling av avgaser Med SCR-teknik efterbehandlas avgaserna med Adblue, en 32,5-procentig urealösning som omformar kväveoxiderna NO x till icke förorenande kväve och vatten. Förbrukningen av AdBlue, den standard-urea/vatten-lösning som används för lastbilar, ligger på i genomsnitt sju procent av dieselförbrukningen. Detta kan variera beroende på typ av användning. AdBlue finns tillgängligt på tankstationer eller via din återförsäljare. Motorvridmoment Fyrhjulsdrift Hydraulpump Hydromotor Planetväxel Transmission Område I/II Bakre kraftuttag 540/540E/1000 Den sinnrika Fendt Vario-transmissionen Fendt Vario transmissionen är en hydrostatisk-mekanisk drivning med kraftdelning. Med ökad hastighet ökar den mekaniska kraften som överförs via planetväxeln. Kraftdelning och hydrostater som vinklas 45 grader ger en enastående verkningsgrad. Transmissionen är enastående effektiv och möjliggör hastigheter från 20 m/h upp till 40 km/h utan växling. På en Fendt Vario optimeras körningen av automatiska funktioner. TMS (Tractor Management System) styr motorvarvtalet och transmissionens utväxlingsförhållande för att säkerställa så låg bränsleförbrukning som möjligt. Med den automatiska maxeffektregleringen anpassas motorbelastningen till aktuellt arbete. Individueller Individuellt körläge Fahrmodus Körläget kan väljas fritt beroende på användningsområde. Föraren kan välja pedalläge och styra traktorns hastighet med foten. Alternativet är styrning via joystick med upp till fyra olika accelerationsnivåer. Den kompakta kylarenheten är mycket lättåtkomlig och den är lätt att rengöra tack vare stora ytor mellan kylelementen och det plana golvet. Den smarta värmeväxlardesignen sänker temperaturen på hydraul- och transmissionsoljan, vilket har en positiv effekt på traktorns effektivitet och livslängd. Kraftstoffverbrauchsanzeige Bränsleförbrukningsindikator 500 Vario är utrustad med en bränsleförbrukningsindikator. Denna övervakar inte bara aktuell förbrukning, utan registrerar även förbrukningen för olika arbeten. Dessutom hjälper den föraren att använda en effektiv körstil. Motorrummet är mycket lättåtkomligt för inspektion och underhåll, även när frontlastarens kopplingsdelar är monterade. Den hela motorhuven med två separata sidopaneler kan öppnas utan verktyg. Motorkarakteristik Motor-Charakteristik Fendt Fendt Vario Vario Vridmoment Nm Uteffekt kw Bränsleförbrukning g/kwh Ett vridmoment på 687 Nm, en maxeffekt på 165 hk vid rpm och en specifik bränsleförbrukning på 192 g/kw för 516 Vario tack vare den senaste tekniken. Blindtext SCR-teknik för överensstämmelse BB med avgasnormen steg 3b och lågt nominellt varvtal på endast rpm för fördelaktig bränsleförbrukning Vario transmission för steglös körning från 0,02 till 50 km/h Stor bränsletank för långa arbetsdagar: Diesel: 298 liter AdBlue: 31 liter Traktorstyrsystemet TMS och automatisk maxeffektreglering är standard Utmärkt vikt/effekt-förhållande på 39 kg/hk (516 Vario) Låsbar motorhuv Användning av RME möjlig rpm

10 18 Traktorchassi 19 Ekonomisk dynamik Den kompakta 500 Vario är snabb, flexibel och smidig vid transportarbete. En toppfart på 40 km/h vid reducerad motorhastighet ger snabb och, viktigast av allt, ekonomisk körning på vägarna. Det låga vikt/effekt-förhållandet möjliggör höga nyttolaster utan problem.

11 20 Traktorchassi 21 Kör säkert Sex punkter för din komfort Med 500 Vario kan du utföra transportarbete i 40 km/h vid extremt lågt motorvarvtal. Hela chassikonceptet ger bästa tänkbara åkkomfort och en optimal ergonomi. Sex punkter som säkerställer en exceptionell körupplevelse: framaxelfjädring med nivåreglering Fendt Reaction styrsystem lyftarmsdämpning hyttfjädring stolsfjädring automatisk styraxellåsning Säker körning, även med höga nyttolaster Fordonsdesignen bygger på en robust gjuten halvram, vilken ger en tillåten totalvikt på upp till 10,5 ton (beroende på land). De praktiska underhållsfria våta flerskiviga skivbromsarna på bakaxeln kan bromsa stora laster snabbt. Varje gång bromsarna aktiveras bromsas dessutom framhjulen med fyrhjulsdriften. Den nivåreglerande framaxelsfjädringen bidrar även till körsäkerhet och åkkomfort. Fjädringen kan låsas med en knapptryckning, så att frontmonterade redskap kan regleras exakt. Fendt Reaction styrsystem Fendt Reaction styrsystem förbättrar körningen rakt fram. Efter en kurva används en hydrostat för att snabbt återställa ratten till startläget, och feedback om styrningen förmedlas till föraren Detta gör känslig styrning mycket enklare. Automatisk styraxellåsning Styraxellåsning, som är tillvalsutrustning, låser automatiskt upp styraxeln vid en förbestämd hastighet på släpkärror med självstyrande axlar. På raksträckor ger den styva styraxeln stabila köregenskaper. Föraren behöver inte låsa den självstyrande axeln manuellt utanför det förvalda hastighetsområdet eller vid backning. Komfort und och säkerhet Sicherheit Kraftfullt Leistungsfähiges belysningskoncept Beleuchtungskonzept Utan VarioActive 1 vridning på ratten = 26,6 Med VarioActive 1 vridning på ratten = 43,3 Kördynamik med säkerhet och komfort 40 km/h transporthastighet med reducerat motorvarvtal (1 700 varv/min) Fjädringens utformning på 500 Vario ger maximal åkkomfort både på fält och väg. Kombinationen av framaxelfjädring, hyttfjädring och förarstolsfjädring har hämtats från större traktorer och ger en komfort som kan jämföras med personbilar. Lyftarmsdämpningen hindrar traktor och redskap från att börja gunga genom att aktivt motverka rörelser med hjälp av hydrauliken. Detta reducerar svängningsrörelserna och ger dig ökad styrsäkerhet och högre åkkomfort. Med det automatiska styrsystemet VarioActive kan ett bättre styrförhållande aktiveras. Det anpassar sig efter rattrörelser och hastighet. Det ger en bekvämare körning, särskilt när man använder frontlastare i trånga utrymmen eller på vändtegar. Det sinnrika belysningskonceptet på 500 Vario lyser upp din arbetsdag. Arbetsbelysningen på 500 Vario kan justeras individuellt så att man får upp till 360 graders belysning. Xenon- eller LED-lampor finns som tillvalsutrustning. Hörnljusen lyser upp hela hjulhuset fram. Detta ger dig en utmärkt sikt över körspåret på kvällen och natten. Framaxelfjädring med nivåreglering och låsfunktion VarioActive-styrning för snabbare styrrörelser Serienmäßige Framaxelfjädring Vorderachsfederung är standard Clevere Smarta reglage Bedienung för der belysningen Beleuchtung Styrsystemet Fendt Reaction ger bättre körstabilitet vid körning med höga hastigheter på väg +/ 50 mm fjädringsrörelse 8 svängvinkel Upp till fyra Xenon-arbetslampor fram och två Xenon-arbetslampor bak Två LED-arbetslampor fram och två arbetslampor bak Hörnbelysningen ger bra belysning av hjulhusen Framaxeln, som har ett fjädringssystem som standard, möjliggör höga nyttolaster kombinerat med bästa åkkomfort. Fjädringsrörelsen på +/ 50 mm absorberar även ojämna ytor. Svängvinkeln på 8 säkerställer stabilitet under körningen. Framaxelns styrvinkel på 52 garanterar maximal smidighet. Belysningen är enkel att ställa in och justera tack vare en tydlig layout. Med det smarta enknappssystemet kan alla förinställda arbetslampor lätt tändas med hjälp av en enda knapp på membranknappsatsen. Belysningens placering i 500 Vario är unik arbetslamporna lyser diagonalt framåt. Detta förhindrar alla skuggor och reflektioner och föraren får ett perfekt upplyst siktfält. Den integrerade "coming home"-belysningen gör att föraren kan klättra ur traktorn på ett säkert sätt, även i mörkret. Strålkastarna fortsätter att lysa efter att traktorn har stängts av. Tillåten totalvikt på upp till 10,5 ton (beroende på land)

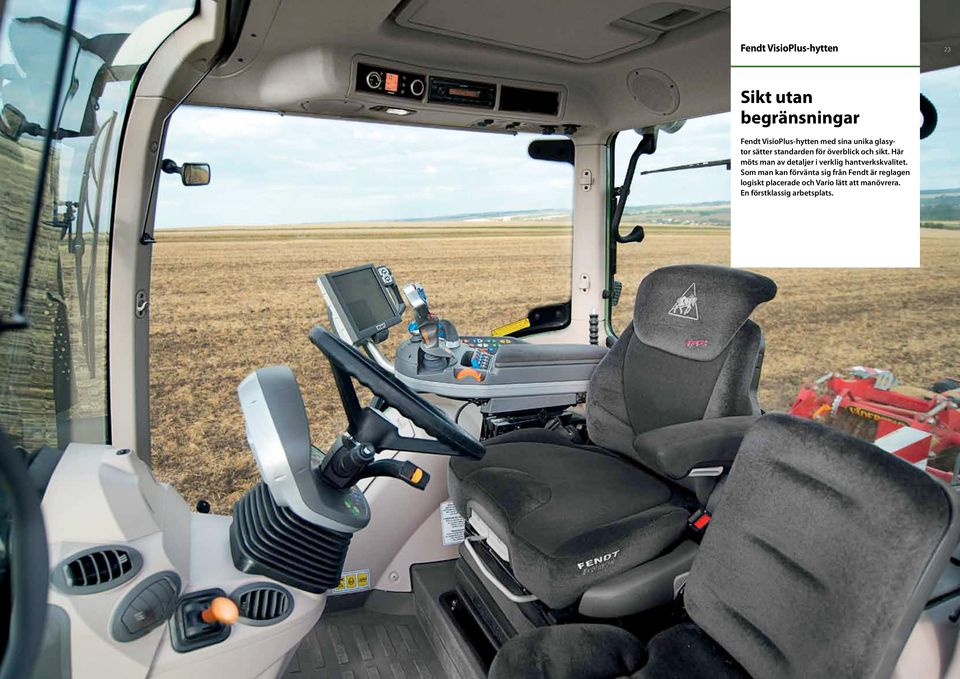

12 22 Fendt VisioPlus-hytten 23 Sikt utan begränsningar Fendt VisioPlus-hytten med sina unika glasytor sätter standarden för överblick och sikt. Här möts man av detaljer i verklig hantverkskvalitet. Som man kan förvänta sig från Fendt är reglagen logiskt placerade och Vario lätt att manövrera. En förstklassig arbetsplats.

13 24 Fendt VisioPlus-hytten 25 Den perfekta förarmiljön Panorama-Blick Panoramavy Fendt VisioPlus-hytten Det är ett nöje att arbeta i nya Fendt VisioPlushytten, eftersom den har sikt och utrymme som sällan skådats. Framrutan välver sig upp mot taket så att man kan se hela frontlastaren också i uppfällt läge. Mer plats och nästan sex kvadratmeter glas gör att hytten känns mycket rymlig. Det ergonomiska, intelligenta manövreringskonceptet och det högkvalitativa hantverket ger dig en bekvämlighet som tydligt ökar din prestation. Öppen eller stängd? Den nya framrutan i VisioPlus-hytten ger en mycket god sikt. Den välvda övre delen av rutan har gjort sikten uppåt tre gånger större. Sikten nedåt genom framrutan och förbi den smala huven har optimerats för bästa sikt mot frontlyften. Framrutan i nya Fendt 500 Vario finns i två olika varianter: den första varianten är den välbekanta öppningsbara rutan med dörrar på höger och vänster sida. Föredrar du en totalt fri sikt rekommenderar vi den andra standardversionen med en hel framruta och en dörr till vänster. Rundum-Sicht: Runtomsikt: framåt, vorn, åt seitlich sidan och und bakåt im Heck Siktvinkeln uppåt har tredubblats. Även sikten nedåt har förbättrats och det är lätt att se in i hjulhusen. Modellerna i 500 Vario-serien erbjuder enastående runtomsikt. Framrutan och den högra sidorutan finns i ett stycke som standard för optimal sikt över monterade redskap. Det finns också en version med en öppningsbar framruta och högerdörr. Förarsätet är placerat på ett sådant sätt att sikten framåt och bakåt optimeras. Komponenterna fram och bak är också placerade så att sikten inte begränsas, t. ex. så är manöverblocket för hydrauliken för de bakre ventilerna placerat till höger under förarhytten. Dessutom går framrutan långt ner, vilket ger en utmärkt sikt över lyftarmarnas fånghakar och frontlyften. Sikten från förarstolen i 500 Vario är unik. De stora glasytorna ger en härlig känsla av utrymme, vilket gör arbetet så mycket roligare. Optimierte Optimerad innerbelysning Innenbeleuchtung Mehr Bättre Übersicht översikt med mit Weitwinkelspiegel vidvinkelspegel Griff Handtag der på Heckscheibe bakrutan Scheibenwischer Torkare med intervallfunktion mit Intervallschaltung Blickdichtes Ogenomskinlig Sonnenschutzrollo rullgardin Schwenkbare Svängbar multifunktionsdisplay Multifunktionsanzeige Ytor synliga utan vidvinkelspegel Ytterligare ytor synliga med vidvinkelspegel Innerbelysningen i 500 Vario är perfekt utformad för de viktiga ytorna. En LED-lampa lyser upp hela dörröppningen. Höger armstöd med reglagen är också belyst med en välplacerad LED-lampa. Innerbelysningen är perfekt om du önskar dimmat ljus. Vidvinkelspeglar (tillval) utökar ditt siktfält, vilket höjer säkerheten markant. Du har en bättre översikt över de saker som händer vid sidorna på traktorn. Det farliga området, som vanligtvis finns i den döda vinkeln, är enklare att övervaka och oförutsedda situationer kan därmed undvikas. En speciell egenskap i 500 Vario är det vertikala handtaget på bakrutan, vilket alltid är lätt att nå. Standardtorkarna kan ställas in på intervalltorkning, precis som i bilar, och rengör framrutan på tillförlitligt sätt. De exklusiva parallelltorkarna ger optimala torkegenskaper. Spolarmunstyckena följer med torkarna och ser till att fram- och bakrutan rengörs på bästa sätt. Den ogenomskinliga rullgardinen fram fungerar som skydd när solen står lågt. Speciella egenskaper: Den är specialsydd efter framrutans rundade form och täcker hela rutans bredd. Dessutom stannar den i alla lägen och försvinner helt i taket när den inte längre behövs. Instrumentbrädan, dvs. multifunktionsarmstödet, svänger med ratten när denna justeras. Det befinner sig därför alltid i den bästa ergonomiska positionen för föraren som då alltid har god sikt över alla funktioner.

14 26 Fendt VisioPlus-hytten 27 Fendt Komfort-Sitz komfortstol Fahrkomfort Åkkomfort tack dank vare Kabinenfederung hyttfjädring Komfortstolen har luftfjädring och enkel justering av armstöden. Aldrig tidigare skådad ergonomi När vi utvecklade 500 Vario ägnade vi särskild uppmärksamhet åt hyttens ergonomiska utformning. Alla manövreringsfunktioner har samlats i armstödet till höger, som flyttas tillsammans med förarstolen, och i den nya Varioterminalen. Ratten är tiltbar och ställbar i höjdled. Instrumentbrädan följer med den och är därför alltid lätt tillgänglig. AC är standard, medan automatisk klimatkontroll finns som tillval. Fendt Superkomfort-Sitz superkomfortstol Aufgeräumt Snygg och okomplicerad und übersichtlich Integrierte Integrerad kabelgenomföring Kabeldurchführung Fendt VisioPlus-hytten Stor VisioPlus-hytt ger en härlig känsla av rymd Den luftfjädrade superkomfortstolen har stolsvärme, en roterande adapter, lågfrekvensfjädring, pneumatiskt stöd för korsryggen och enkel armstödsjustering så att föraren kan hitta sin perfekta sittposition. Den pneumatiska hyttfjädringen minimerar vibrationerna och erbjuder hög åkkomfort. Den vilar på fyra punkter med integrerad nivåreglering: förarhytten vilar på två konformade lager fram och två luftfjädringselement bak. Luftkonditionering, radio, färdskrivare och VarioGuide-styrsystem är snyggt installerade i förarhyttens innertak. Dessa enheter är perfekt placerade för att inte skymma sikten. Man kan även eftermontera enheter. Fendt erbjuder en smart lösning för kablar som går från traktorns bakre del och in i traktorn. Kablarna kan dras enkelt och bekvämt genom rörguiden, oavsett diameter. Bakrutan kan stängas så att smuts, vatten och buller hålls ut. Blindtext BB Rundad framruta, låg bakruta och smal, kompakt motorhuv för fantastisk sikt Ergonomiskt utformad manöverkonsol på det högra armstödet Komfortpassagerarstol, nedfällbar, kan användas som bord Fendt superkomfortstol Superkomfort-Sitz Evolution dynamic Beifahrersitz Passagerarstol Kühlfach Kylfack Ausreichend Många förvaringsalternativ Ablagemöglichkeiten Spannnetze Förvaringsnät vom kan Boden nås från aus marken erreichbar Luftkonditionering är standard, medan automatisk klimatkontroll finns som tillval Pneumatisk hyttfjädring är tillval Koordinerat fjädringskoncept: framaxelfjädring plus förarhyttsupphängning, stolsfjädring Utöver superkomfortstolens funktioner har den toppavancerade stolsversionen även lateral horisontell dämpning, klimatkontroll och dynamisk dämpning. Detta reducerar utmattning hos föraren under långa arbetsperioder. Passagerare hittar en säker och bekväm passagerarstol i förarhytten VisioPlus. Det finns utrymme för en måltid och en kall dryck i det luftkonditionerade kylfacket. I en Fendt-förarhytt hittar du många olika förvaringsutrymmen och -fack så att allt har sin plats. Det finns t.ex. tre nätfack som kan nås från marken, förvaringsfack kring förarstolen samt en dryckeshållare. Nätfacken under passagerarstolen i förarhyttens främre del är placerade så att de nås från marken föraren behöver inte klättra upp i hytten för att hämta saker från dessa. Låg bullernivå genom god isolering i Blindtext förarhytten BB MP3-radio med ljudsystem Säkert att stiga in och ur tack vare breda trappsteg och "coming home"- belysning på kvällen och natten

15 28 Fendt Variotronic 29 Perfekt manövrering Fendt Variotronic-manövrering Manöverreglagen på höger armstöd Varioterminal, multifunktionsjoystick, fyrvägsspak och membranknappsats har en välbalanserad övergripande design och utgör en ergonomisk kommandocentral där allt är under kontroll. Äntligen är alla funktioner samlade i en terminal Fendt Variotronic är unik på så sätt att alla funktioner är samlade i en terminal: traktor- och redskapsstyrning, kamerafunktioner samt dokumentation och automatiskt styrsystem är helt integrerade i 10,4-tums Varioterminalen och kan manövreras med hjälp av samma manövreringslogik. Det beparar dig kostnaden för ytterligare terminaler. För mer standardmässiga behov inom lantbruket erbjuder Fendt en 7-tums Varioterminal. Platt meny i terminalen och allt nära till hands Tack vare den platta menyhierarkin och det tydliga gränssnittet kan förarna snabbt lära sig Varioterminalen så att de alltid har viktiga funktioner till hands. Den reptåliga högupplösta skärmen och alla funktionslampor anpassar sig automatiskt till ljusförhållandena i hytten. Optimala visningslägen för dag och natt minskar ansträngningen för förarens syn. Varioterminalens komponenter är tillverkade i Tyskland så du kan vara säker på att få tillförlitlig elektronik av allra bästa kvalitet. Multifunktionsspak med manöverknappar för yttre hydraulventilsektioner 3 och 4 samt Variotronic TI Fyrvägsspak för yttre hydraulventilsektioner 1 och 2 10,4-tums Varioterminal Varioterminal 7-tums Varioterminal 7 Varioterminal 10,4-tums Varioterminal 10,4 Fendt Variotronic Elektrohydraulisk reglermodul för bakre trepunktslyft med snabblyftsreglage, djupkontroll och kraftuttagsaktivering (tillval för frontlyft) Sinnrikt Variotronic manövreringskoncept i 500 Vario, precis som på Fendts stortraktorer Pedalområde Membranknappar för aktivering av TMS, Variotronic TI, val av hastighetsområde, inkoppling av fyrhjulsdrift och diffspärrar, framaxelfjädring, val av kraftuttagsvarvtal och VarioGuide. 7-tumsterminalen är en lätthanterad och funktionell medhjälpare för styrning av traktorn och för Variotronic redskapsstyrning. Bedienung Knapp- eller über pekmanövrering? Taste oder Touch 10,4-tumsterminalen tillgodoser alla önskningar en förare kan ha. Förutom traktormanövrering och Variotronic-redskapsstyrning kan nu utvändiga kameror, det nya automatiska Fendt VarioGuidestyrsystemet och VarioDoc-dokumentationssystemet styras från en enda terminal. Varioterminal manövreras med pekskärm och knappar på Blindtext manöverenheten BB Enkel menynavigering och visning i Varioterminalen Alla funktioner är tydligt integrerade i en enda terminal Variotronic redskapsstyrning för ISOBUS-redskap Manöverknappar för farthållare Knappar för motorvarvtalsminne Manöverreglage för hydraulventilsektioner 5 till 7 Handgas Du ändrar lätt menyinställningarna i Varioterminalen antingen genom att peka på skärmen eller med en knapptryckning. Du kan navigera genom menyerna antingen med hjälp av knapparna eller på pekskärmen. Styrfunktionerna för traktorn är identiska i båda terminalerna. Variotronic TI vändtegsautomatik med enkla inställningar Noggrann och tillförlitlig Fendt VarioGuide automatstyrning Snabb dokumentation och trådlös Blindtext dataöverföring med VarioDoc BB

16 30 Fendt Variotronic 31 "4-i-1 Varioterminalen" färre handrörelser per dag Under vändningsmanövrerna på vändtegen behöver föraren vanligtvis växla mellan olika reglage, ibland ända upp till 12 gånger. På 500 Vario behöver du inte längre sträcka dig efter knappar och reglage, eftersom höger armstöd är den centrala styrenheten. Föraren kan vila sin arm på armstödet och styra traktor och redskap med hjälp av multifunktionjoysticken och Varioterminalen. Trepunktslyftens styrmodul bredvid fyrvägsspaken innefattar snabblyftsreglage, djupreglering och aktivering av främre och bakre kraftuttag. Tack vare vändtegsautomatiken, som är standard på 500 Vario, slipper man nu manövreringsfel under vändningsmanövrer. Med bara en knapptryckning kan föraren aktivera den automatiska manövreringssekvensen på vändtegen. För att optimera sekvensen av de olika manövreringsstegen, kan dessa också ändras och justeras individuellt när traktorn står stilla. Under en 10 timmars arbetsdag med cirka 160 vändningsförlopp kan föraren spara in upp till handrörelser. Precision under spridning Redskapet kontrolleras automatiskt med sektionskontroll. Vid arbete med spruta, gödningsspridare, precisionssåmaskin och såmaskin sparar SectionControl insatsmedel. Detta har en positiv effekt på kostnadskalkylen och även för miljön. ISOBUS-Gerätesteuerung redskapsstyrning SectionControl Spurführung VarioGuide ISOBUS redskapsstyrning är perfekt integrerad i 7-tums och 10,4-tums Varioterminalerna (inte i Power-versionen). Redskapet styrs med terminalen och joysticken (om detta stöds av redskapet) och det behövs ingen extra terminal. Funktionerna för redskapsstyrning och vändtegsautomatik kan tilldelas till multifunktionsspaken efter behov, om detta stöds av redskapet. Varje förare hittar den perfekta ergonomin för aktuellt arbete. I allmänhet kan inställningar för upp till 25 redskap sparas. För arbeten som utförs ofta och som kräver konstant motorvarvtal kan rpm och körhastighet ställas in och sparas oberoende av varandra. Du kan sedan ta fram dem igen genom att trycka på knappen på joysticken. Totalt kan två inställningar sparas. Vorgewendemanagement Vändtegsautomatik und Dokumentation VariotronicTI automatic Den nya funktionen SectionControl möjliggör helautomatisk sektionsstyrning via GPS-signal, beroende på önskad grad av överlappning. Upp till 24 sektioner kan ställas in vid användning av ISOBUS-kompatibla sprutor, gödningsspridare och såmaskiner. Detta ger exakt arbetsresultat och sparar utsäde, gödning eller bekämpningsmedel genom att förhindra dubbel applicering eller behandling av områden utanför fältet. Och det gör arbetet enklare för förarna, dag som natt. Med Variotronic TI vändtegsautomatik kan förarna skapa och spara manövreringssekvenser när de kör eller står still. Upp till 22 steg kan programmeras för arbetsmoment för frontlyften och den bakre trepunktslyften (1), främre och bakre kraftuttaget (2), aktivering av hydraulventilerna (3), farthållare (4) motorvarvtal, fyrhjulsdrift (5) och differential (6) samt TMS. Sekvensen visas tillsammans med utlösarna, t.ex. tid eller sträcka. Individuella steg kan ändras vid ett senare tillfälle. Med Variotronic TI vändtegsautomatik utföres sekvenserna automatiskt på vändtegen. I terminalen kan du se vilka sekvenser som kommer att utföras när man kör upp på vändtegen och när man lämnar vändtegen. En grafik visar var du är i processen. Reglagen för SectionControl som är integrerade i Varioterminalen är lätta att förstå. De är klara och tydliga.

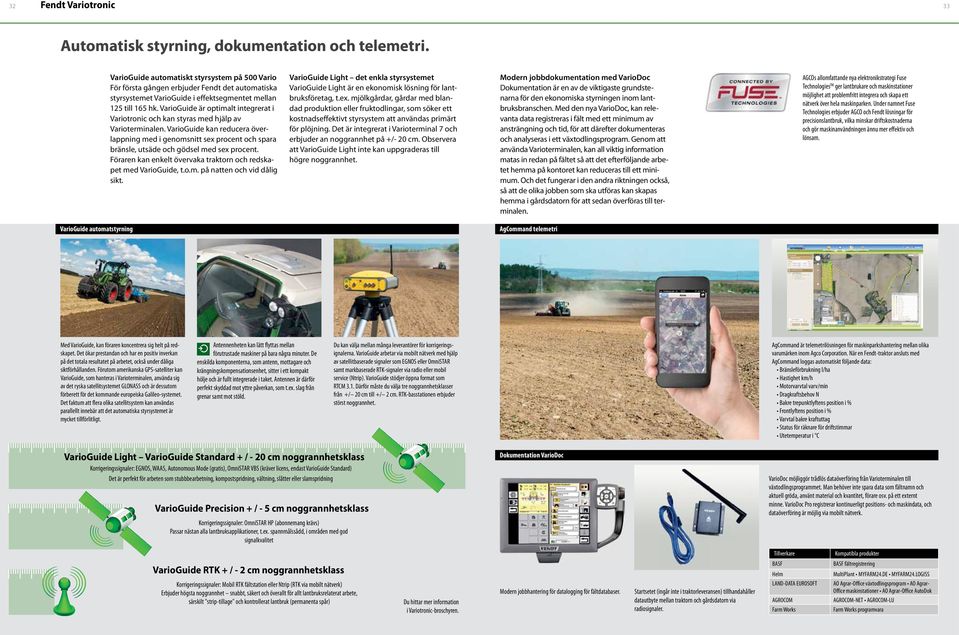

17 32 Fendt Variotronic 33 Automatisk styrning, dokumentation och telemetri. VarioGuide automatiskt styrsystem på 500 Vario För första gången erbjuder Fendt det automatiska styrsystemet VarioGuide i effektsegmentet mellan 125 till 165 hk. VarioGuide är optimalt integrerat i Variotronic och kan styras med hjälp av Varioterminalen. VarioGuide kan reducera överlappning med i genomsnitt sex procent och spara bränsle, utsäde och gödsel med sex procent. Föraren kan enkelt övervaka traktorn och redskapet med VarioGuide, t.o.m. på natten och vid dålig sikt. VarioGuide Light det enkla styrsystemet VarioGuide Light är en ekonomisk lösning för lantbruksföretag, t.ex. mjölkgårdar, gårdar med blandad produktion eller fruktodlingar, som söker ett kostnadseffektivt styrsystem att användas primärt för plöjning. Det är integrerat i Varioterminal 7 och erbjuder an noggrannhet på +/- 20 cm. Observera att VarioGuide Light inte kan uppgraderas till högre noggrannhet. Modern jobbdokumentation med VarioDoc Dokumentation är en av de viktigaste grundstenarna för den ekonomiska styrningen inom lantbruksbranschen. Med den nya VarioDoc, kan relevanta data registreras i fält med ett minimum av ansträngning och tid, för att därefter dokumenteras och analyseras i ett växtodlingsprogram. Genom att använda Varioterminalen, kan all viktig information matas in redan på fältet så att det efterföljande arbetet hemma på kontoret kan reduceras till ett minimum. Och det fungerar i den andra riktningen också, så att de olika jobben som ska utföras kan skapas hemma i gårdsdatorn för att sedan överföras till terminalen. AGCOs allomfattande nya elektronikstrategi Fuse TechnologiesTM ger lantbrukare och maskinstationer möjlighet att problemfritt integrera och skapa ett nätverk över hela maskinparken. Under namnet Fuse Technologies erbjuder AGCO och Fendt lösningar för precisionslantbruk, vilka minskar driftskostnaderna och gör maskinanvändningen ännu mer effektiv och lönsam. Telemetrie AGCOMMAND AgCommand telemetri Spurführungautomatstyrning VarioGuide VarioGuide Med VarioGuide, kan föraren koncentrera sig helt på redskapet. Det ökar prestandan och har en positiv inverkan på det totala resultatet på arbetet, också under dåliga siktförhållanden. Förutom amerikanska GPS-satelliter kan VarioGuide, som hanteras i Varioterminalen, använda sig av det ryska satellitsystemet GLONASS och är dessutom förberett för det kommande europeiska Galileo-systemet. Det faktum att flera olika satellitsystem kan användas parallellt innebär att det automatiska styrsystemet är mycket tillförlitligt. Antennenheten kan lätt flyttas mellan förutrustade maskiner på bara några minuter. De enskilda komponenterna, som antenn, mottagare och krängningskompensationsenhet, sitter i ett kompakt hölje och är fullt integrerade i taket. Antennen är därför perfekt skyddad mot yttre påverkan, som t.ex. slag från grenar samt mot stöld. AgCommand är telemetrilösningen för maskinparkshantering mellan olika varumärken inom Agco Corporation. När en Fendt-traktor ansluts med AgCommand loggas automatiskt följande data: Bränsleförbrukning l/ha Hastighet km/h Motorvarvtal varv/min Dragkraftsbehov N Bakre trepunktlyftens position i % Frontlyftens position i % Varvtal bakre kraftuttag Status för räknare för driftstimmar Utetemperatur i C Du kan välja mellan många leverantörer för korrigeringsignalerna. VarioGuide arbetar via mobilt nätverk med hjälp av satellitbaserade signaler som EGNOS eller OmniSTAR samt markbaserade RTK-signaler via radio eller mobil service (Ntrip). VarioGuide stödjer öppna format som RTCM 3.1. Därför måste du välja tre noggrannhetsklasser från +/ 20 cm till +/ 2 cm. RTK-basstationen erbjuder störst noggrannhet. VarioGuide Light VarioGuide Standard + / - 20 cm noggrannhetsklass Dokumentation VarioDoc Korrigeringssignaler: EGNOS, WAAS, Autonomous Mode (gratis), OmniSTAR VBS (kräver licens, endast VarioGuide Standard) Det är perfekt för arbeten som stubbbearbetning, kompostspridning, vältning, slåtter eller slamspridning VarioDoc möjliggör trådlös dataöverföring från Varioterminalen till växtodlingsprogrammet. Man behöver inte spara data som fältnamn och aktuell gröda, använt material och kvantitet, förare osv. på ett externt minne. VarioDoc Pro registrerar kontinuerligt positions- och maskindata, och dataöverföring är möjlig via mobilt nätverk. VarioGuide Precision + / - 5 cm noggrannhetsklass Korrigeringssignaler: OmniSTAR HP (abonnemang krävs) Passar nästan alla lantbruksapplikationer, t.ex. spannmålssådd, i områden med god signalkvalitet VarioGuide RTK + / - 2 cm noggrannhetsklass Korrigeringssignaler: Mobil RTK fältstation eller Ntrip (RTK via mobilt nätverk) Erbjuder högsta noggrannhet snabbt, säkert och överallt för allt lantbruksrelaterat arbete, särskilt "strip-tillage" och kontrollerat lantbruk (permanenta spår) Modern jobbhantering för datalogging för fältdatabaser. Du hittar mer information i Variotronic-broschyren. Startsetet (ingår inte i traktorleveransen) tillhandahåller datautbyte mellan traktorn och gårdsdatorn via radiosignaler. Constructeur Tillverkare Produits compatibles Kompatibla produkter BASF Enregistrement BASF fältregistrering parcellaire BASF Helm LAND-DATA EUROSOFT MultiPlant MYFARM24.DE MYFARM24.LOGISS BaseAgrar-Office AO de donnée växtodlingsprogram champ AO Agrar-Office AO AO AgrarAgrar -Officemaskinstationer Office Lohnunternehmer AO AOAgrar-Office Agrar-OfficeAutoDok AutoDok AGROCOM-NET AGROCOM-LU Logiciel Farm Works Farmprogramvara Works AGROCOM Farm Works

18 34 Kopplingspunkter fram och bak 35 Perfekt mångsidighet Fendt 500 Vario erbjuder fler anslutningsmöjligheter än någon annan traktor i sin effektklass: fem elektrohydrauliska dubbelverkande ventiler bak plus två fram, anslutning för extern hydraulik (power beyond), ISOBUS-anslutning och mycket mera. Totalt har 500 Vario mer än 22 anslutningspunkter, som är praktiskt placerade fram och bak. Detta garanterar mångsidiga användningsmöjligheter och problemfri tillkoppling av alla redskap.

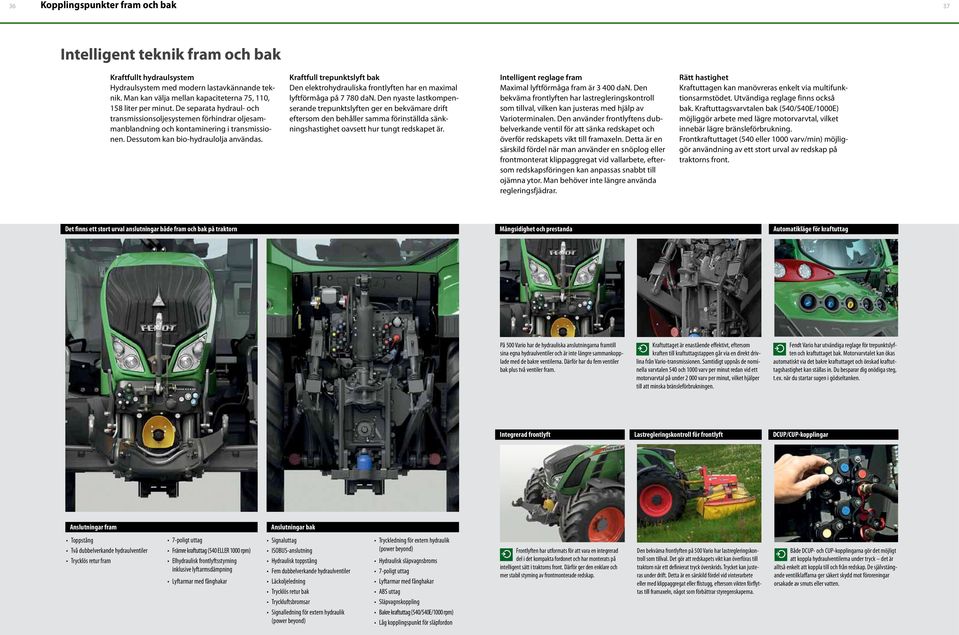

19 36 Kopplingspunkter fram och bak 37 Intelligent teknik fram och bak Kraftfullt hydraulsystem Hydraulsystem med modern lastavkännande teknik. Man kan välja mellan kapaciteterna 75, 110, 158 liter per minut. De separata hydraul- och transmissionsoljesystemen förhindrar oljesammanblandning och kontaminering i transmissionen. Dessutom kan bio-hydraulolja användas. Kraftfull trepunktslyft bak Den elektrohydrauliska frontlyften har en maximal lyftförmåga på dan. Den nyaste lastkompenserande trepunktslyften ger en bekvämare drift eftersom den behåller samma förinställda sänkningshastighet oavsett hur tungt redskapet är. Intelligent reglage fram Maximal lyftförmåga fram är dan. Den bekväma frontlyften har lastregleringskontroll som tillval, vilken kan justeras med hjälp av Varioterminalen. Den använder frontlyftens dubbelverkande ventil för att sänka redskapet och överför redskapets vikt till framaxeln. Detta är en särskild fördel när man använder en snöplog eller frontmonterat klippaggregat vid vallarbete, eftersom redskapsföringen kan anpassas snabbt till ojämna ytor. Man behöver inte längre använda regleringsfjädrar. Rätt hastighet Kraftuttagen kan manövreras enkelt via multifunktionsarmstödet. Utvändiga reglage finns också bak. Kraftuttagsvarvtalen bak (540/540E/1000E) möjliggör arbete med lägre motorvarvtal, vilket innebär lägre bränsleförbrukning. Frontkraftuttaget (540 eller 1000 varv/min) möjliggör användning av ett stort urval av redskap på traktorns front. In Det Front finns und ett Heck stort stehen urval anslutningar zahlreiche Schnittstellen både fram och zur bak Verfügung på traktorn Mångsidighet Vielfalt und Leistungsfähigkeit och prestanda Zapfwellen-Automatik Automatikläge för kraftuttag På 500 Vario har de hydrauliska anslutningarna framtill sina egna hydraulventiler och är inte längre sammankopplade med de bakre ventilerna. Därför har du fem ventiler bak plus två ventiler fram. Kraftuttaget är enastående effektivt, eftersom kraften till kraftuttagstappen går via en direkt drivlina från Vario-transmissionen. Samtidigt uppnås de nominella varvtalen 540 och 1000 varv per minut redan vid ett motorvarvtal på under varv per minut, vilket hjälper till att minska bränsleförbrukningen. Fendt Vario har utvändiga reglage för trepunktslyften och kraftuttaget bak. Motorvarvtalet kan ökas automatiskt via det bakre kraftuttaget och önskad kraftuttagshastighet kan ställas in. Du besparar dig onödiga steg, t.ex. när du startar sugen i gödseltanken. Integrierte Integrerad frontlyft Frontkraftheber Entlastende Lastregleringskontroll Frontkraftheber-Regelung för frontlyft DCUP/CUP-kopplingar DUDK-/UDK-Kupplungen Schnittstellen Anslutningar fram in der Front Schnittstellen Anslutningar bak im Heck Toppstång Två dubbelverkande hydraulventiler Trycklös retur fram 7-poligt uttag Främre kraftuttag (540 ELLER 1000 rpm) Elhydraulisk frontlyftsstyrning inklusive lyftarmsdämpning Lyftarmar med fånghakar Signaluttag ISOBUS-anslutning Hydraulisk toppstång Fem dubbelverkande hydraulventiler Läckoljeledning Trycklös retur bak Tryckluftsbromsar Signalledning för extern hydraulik (power beyond) Tryckledning för extern hydraulik (power beyond) Hydraulisk släpvagnsbroms 7-poligt uttag Lyftarmar med fånghakar ABS uttag Släpvagnskoppling Bakre kraftuttag (540/540E/1000 rpm) Låg kopplingspunkt för släpfordon Frontlyften har utformats för att vara en integrerad del i det kompakta fordonet och har monterats på intelligent sätt i traktorns front. Därför ger den enklare och mer stabil styrning av frontmonterade redskap. Den bekväma frontlyften på 500 Vario har lastregleringskontroll som tillval. Det gör att redskapets vikt kan överföras till traktorn när ett definierat tryck överskrids. Trycket kan justeras under drift. Detta är en särskild fördel vid vinterarbete eller med klippaggregat eller flistugg, eftersom vikten förflyttas till framaxeln, något som förbättrar styregenskaperna. Både DCUP- och CUP-kopplingarna gör det möjligt att koppla hydraulventilerna under tryck det är alltså enkelt att koppla till och från redskap. De självstängande ventilklaffarna ger säkert skydd mot föroreningar orsakade av smuts eller vatten.

20 38 Frontlastare Fendt Cargo Snabb, komfortabel, klok-resultatet från Profi-Test 04/14 39 Skräddarsydd och smart Vario och Cargo utgör tillsammans en perfekt enhet 500 Vario är den perfekta traktorn för lastararbete. Den kompakta designen på den fyrcylindriga motorn innebär smidig hantering och att sikten är perfekt, tack vare den smala motorhuven. Förarhytten VisioPlus säkerställer en unik och aldrig tidigare skådad sikt upp mot den upplyfta frontlyften. Stor hydraulisk kapacitet vid lågt motorvarvtal säkerställer snabba lyftrörelser och exakt lastarrespons. Dessutom är reglagen optimalt integrerade i det totala manövreringskonceptet i höger armstöd och i Varioterminalen: du styr frontlastaren med höger hand på fyrvägsspaken, vänster hand är fri till styrning och backning och du kan styra körhastigheten med foten. CargoProfi representerar den absoluta höjdpunkten vid frontlastararbeten. Smarta funktioner på CargoProfi Den nya Fendt CargoProfi* är en konsekvent vidareutveckling av traktorn och frontlastarenheten. Nya mätnings- och tiltsensorsystem samt en jobbdator möjliggör helt nya funktioner. Dessa är en vägningsfunktion för individuell vikt och totalvikt, t.ex. för övervakning vid lastning av vete, samt minnesfunktionen för att spara lyftarmens och redskapets positioner eller också en skakfunktion. Inställningarna är enkla att justera och visa i Varioterminalen. *tillgängligt för frontlastarmodellerna 4X/80 Vridstyv Verwindungssteife lastararm för Schwinge de allra für tuffaste robuste jobben Einsätze Perfektion beim för frontlastararbeten Frontlader-Einsatz Funktionerna på Fendt CargoProfi 3:e och 4:e hydraulventil tillval, även med multikoppling CARGO Lock med halvautomatisk låsning I 500 Vario upplever du kontinuerlig sikt: Framrutan sträcker sig upp mot taket så att man kan se hela frontlastaren också i uppfällt läge. På CargoProfi kan t.ex. tippvinkeln begränsas när man lastar på mycket höga släp. Minnesfunktionen är särskilt praktisk för arbetsmoment som utförs ofta, man kan t.ex. automatiskt sikta in sig på den horisontella lägre positionen. Vägningsfunktionen möjliggör övervakning av lastens vikt. Vågfunktion: Lasterna vägs med hjälp av en knapptryckning; både individuell och total vikt är möjlig Blindtext Arbetsområdet, t.ex. lyfthöjd och BB tiltvinkel, kan begränsas Minnesfunktion: Sparar lastararms- och redskapspositioner Ändlägesdämpning Som standard med multikoppling för snabb på- och avmontering Öppningsbar Ausstellbare Frontscheibe framruta Manövreringsinställningar Einstellungen CargoProfi för CargoProfi Skakfunktion Ventilenhet integrerad i tvärbalken Parkeringsstöd kompakt monterade på lastararmen Hastighetsberoende dämpning (automatisk aktivering och inaktivering) Modell 4X/75 4X/80 2) A Grävdjup (mm) 1) B Lyfthöjd (mm) 1) C Tömningsavstånd (mm) 1) B = 3,5 m C Tömningsavstånd (mm) 1) B = max D Tippvinkel E Tiltvinkel bakåt Lyftkapacitet till full höjd (dan) Max. lyftkapacitet (dan) På Fendt 500 Vario kan man öppna framrutan när frontlastaren är helt upplyft. Display som visar funktionstilldelning för fyrvägsspaken Information från vägningssystemet: individuell och total vikt Begränsning av arbetsområdet för lastararm och redskap 1) Beroende på däck 2) Värdena gäller även Cargo Profi 4X/80 frontlastare

21 40 Summan av de tekniska lösningarna skapar försprånget Banbrytande teknik I 500 Vario är teknologi av högsta klass sammanvävd i ett enda fordon, vilket ger professionella lantbrukare och entreprenörer ett ekonomiskt försprång Framaxel med 52 styrvinkel 2. Frontlyft med utvändiga reglage 3. Främre kraftuttag 4. 2 dubbelv. hydraulanslutningar fram 5. Slutväxlar av planettyp 6. 4,04 l Deutz-motor med 4 ventiler per cylinder 7. Kylarenhet 8. SCR-katalysator 9. Steglöst variabel Vario-transmission 10. Hydromotor 11. Hydraulpump 12. Integrerad fyrhjulsdriftskoppling 13. Bränsletank som rymmer 298 l 14. AdBlue -tank på 31 l 15. Bakre kraftuttag 16. Bakaxel 17. Hydraulisk koppling 18. Bakre trepunktslyft 19. VisioPlus-förarhytt med integrerad automatisk klimatanläggning och glasyta på nästan 6 m Pneumatisk hyttfjädring 21. Multifunktionsarmstöd ,4-tums Varioterminal med integrerat automatiskt Fendt VarioGuide styrsystem och ISOBUS 23. VarioGuide takenhet 24. Luftfjädrad och mycket komfortabel Evolution Dynamicförarstol med klimatkontroll, stolsvärme och pneumatiskt svankstöd 25. Komfortpassagerarstol med automatiskt säkerhetsbälte 26. Vidvinkelspegel, elektriskt justerbar, uppvärmd 27. Utvändiga reglage för bakre trepunktslyft, kraftuttag och en hydraulventil

22 42 Fendt 500 Vario Power-version 43 Toppteknik i Power-versionen Ekonomi för standardkrav Fendt erbjuder en ekonomiska Power-versionen för lantbruk med standardkrav. 500 Vario Power har de viktigaste egenskaperna, t.ex. VisioPlusförarhytten och manövreringskonceptet i höger armstöd, liksom Profi- och ProfiPlus-versionerna. Tydlig 7-tums Varioterminal 7-tums Varioterminalen är den perfekta lösningen för att göra inställningar på traktorn. Liksom den stora 10,4-tums Varioterminalen kan den manövreras intiutivt, antingen som pekskärm eller med hjälp av knapparna. ISOBUS redskapsstyrning, VarioGuide och VarioDoc finns inte för 500 Vario Power-versionen. Hydraulik och trepunktslyft Power-versionen av 500 Vario är utrustad med modern lastavkännande teknologi och en flödeskapacitet på 75 l/min. Som tillval kan flödeskapaciteten ökas till 110 l/min. 500 Vario har max fyra hydraulanslutningar, antingen fyra bak eller en fram och tre bak. I Power-versionen finns den bakre trepunktslyften endast med enkelverkande ventiler. Die Förarhytten Kabine der i Power-versionen Version Clevere Smarta reglage Bedienung Fendt 500 Vario Power-version VisioPlus förarhytt för bästa sikt 7-tums Varioterminal för enkel styrning av traktor och redskap Bauliche Designskillnader Unterschiede mellan zwischen versionerna den Versionen Hydraulventilerna kan enkelt manövreras med fyrvägsspak och multi-funktionsjoystick. Beifahrersitz Passagerarstol Bekväm passagerarstol Upp till fyra elhydrauliskt manövrerade hydraulventiler Modern lastavkännande hydraulik med ett tillgängligt oljeflöde på upp till 110 l/min (75 l/min standard) Från utsidan skiljer sig 500 Vario Power (vänster bild) en aning från Profi-versionen (höger bild) genom att panelen är ytbehandlad och att det inte finns någon hörnbelysning. En bekväm sittplats: den stoppade passagerarstolen i 500 Vario ger en bekväm sittplats.

23 44 Modellversioner Tekniska specifikationer Standardutrustning och tillvalsutrustning = standard = tillval = ej tillgängligt Vario Power-version 500 Vario Profi- och ProfiPlus-version Bilderna visar extrautrustning Fendt Motor Nominell effekt ECE R 24 (kw/hk) 81/110 88/120 99/ /150 Maxeffekt ECE R 24 (kw/hk) 92/125 99/ / /165 Nominell effekt EC 97 / 68 1) (kw/hk) 91/124 99/ / /163 Maxeffekt EC 97 / 68 1) 96/ / / /169 Antal cylindrar/kylning 4/vatten 4/vatten 4/vatten 4/vatten Cylinderdiameter/slaglängd (mm) 101/ / / /126 Cylindervolym (cm³) Nominellt motorvarvtal (rpm) Motorvarvtal vid maxeffekt (rpm) Optimal bränsleförbrukning (g/kwh) Max. vridmoment 1450 rpm (Nm) Momentstegring (%) Bränsletank (l) AdBlue (l) Oljebytesintervall, drifttimmar Transmission/kraftuttag Kontinuerligt variabel Vario-transmission ML km/h 50 km/h 50 km/h 50 km/h I fält Område I: 0,02 till 28 km/h; back 0,02 till 17 km/h Väg Område II: 0,02 till 40 km/h; back 0,02 till 33 km/h Motorkraftuttag bak (rpm) 540/540E/1000 Främre kraftuttag (rpm) 540 eller 1000 Lyft Typ av reglering Elektrohydraulisk reglering Kapacitet variabel hydrostatpump (l/min) (tryck bar) Effekt 75 (tillval 110), Profi/ProfiPlus, 110 (tillval 158) Max. lyftkapacitet dragarmar (dan) 2) Frontlyftens max. lyftkapacitet (dan) 2) Redskapsvikt/frontlyft, upp till ca (kg) Max. vertikal last släpvagnskoppling (kg) med standarddäck och 50 km/h Vikter och mått Spårvidd, fram (mm) Spårvidd, bak (mm) Totallängd (mm) Totalbredd (mm) Totalhöjd förarhytt (mm) utan VarioGuide Max. markfrigång (lägre frigång under hitchkrok) (mm) Hjulbas (mm) Min. vändradie (m) 5,29 5,29 5,52 5,52 Tomvikt (kg) Tillåten totalvikt (kg) Elektrisk utrustning Startmotor (kw) 3,1 3,1 3,1 3,1 Batteri 12 V / effekt 100 Ah, Profi/ProfiPlus 180 Ah Generator 14 V/200 A Däck Standard fram Standard bak Tillval fram Tillval bak Tillval fram Tillval bak Tillval fram Tillval bak Tillval fram Tillval bak 1) Effektspecifikation för registrering, 2) 1 dan = 10 N = ca 1 kg 480/65R28 600/65R38 480/65R28 600/65R38 480/70R28 580/70R38 540/65R28 650/65R R R28 480/65R28 480/65R R R38 600/65R38 600/65R38 480/70R28 480/70R R R28 580/70R38 580/70R R R38 540/65R28 540/65R28 540/65R28 480/70R28 650/65R38 650/65R38 650/65R38 580/70R38 270/95R36 270/95R36 270/95R36 270/95R36 320/90R50 320/90R50 320/90R50 320/90R50* Utrustningsnivåer Power Profi ProfiPlus Vario reglage Multifunktionsjoystick med farthållare, motorvarvtalsminne, automatikläge och reglage för hydraulsystemet 7-tums Varioterminal med pek- och knappmanövrering 10,4-tums Varioterminal med pek- och knappmanövrering, 2 kameraportar, inkl. VarioDoc VarioDoc dokumentationssystem 1) VarioDoc Pro - dokumentationssystem / AgCommand telemetrisystem Variotronic redskapsstyrning (ISOBUS) SectionControl Variotronic TI vändtegsautomatik Vario TMS (Tractor Management System) Förberett för VarioGuide automatikstyrsystem VarioGuide automatikstyrsystem VarioGuide light automatikstyrsystem VarioActive-styrning Förarhytt Öppningsbar framruta och dörr till höger Kontinuerlig framruta Mekanisk hyttfjädring Pneumatisk hyttfjädring Ratt, tiltbar och ställbar i höjdled Komfortstol, luftfjädrad med ryggstöd (utan vridadapter/dynjustering, enkel armstödsjustering) Superkomfortstol med uppvärmd sits och stöd för korsryggen Superkomfortstolen Evolution Dynamic med klimatkontroll, uppvärmd sits, stöd för korsryggen och stolsfjädring (endast med tryckluftssystem) Passagerarstol med automatiskt säkerhetsbälte Komfortpassagerarstol med automatiskt säkerhetsbälte Radiomonteringssats med två stereohögtalare Blaupunkt radio med CD, MP3 och två stereohögtalare Fyra stereohögtalare Luftkonditionering Automatisk klimatkontroll Filter för miljöfarliga ämnen (aerosol) Standardtorkare fram Parallelltorkare fram Uppvärmd bakruta Sidobackspeglar, mekaniskt justerbara Sidobackspeglar, elektriskt justerbara, uppvärmda Sidobackspeglar och vidvinkelspegel mekaniskt justerbara Sidobackspeglar elektriskt justerbara och vidvinkelspegel uppvärmd Innerbackspegel Hörnbelysning/kromade körriktningsindikatorer Arbetslampor hyttak, 4 st bak, 2 st fram Arbetslampor A-stolpe, hyttak fram, stänkskärmar bak Arbetslampor Xenon A-stolpe, hyttak fram, stänkskärmar bak Arbetslampor LED A-stolpe, stänkskärmar bak LED-bakljus Innerbelysning Fäste för extrautrustning Kylfack Elektrisk huvudströmbrytare Extra förvaringsutrymme, 12 Volt vänster sida, innerbelysning i hyttaket vänster sida Motor Bränsleförfilter Uppvärmt bränsleförfilter Värmarpaket (motor, transmission, hydraulolja) Avgasbroms Utrustningsnivåer Power Profi ProfiPlus Chassi / körsäkerhet Tryckluftssystem Automatisk låsning av medstyrande axel släpvagn Duomatic koppling för tryckluftsanslutning 4WD / differentialspärrar Komfortreglage fyrhjulsdrift/differentialspärrar Differentialspärr bak/fram med 100 % lamellåsning Kraftuttag Bak: Flänskraftuttag 540/540E/1 000 rpm Fram: 540 eller rpm Utvändiga reglage för bakre kraftuttag Hydraulik Lastavkännande system med tillgängligt oljeflöde på 75 l/min Lastavkännande system med tillgängligt oljeflöde på 110 l/min Lastavkännande system med tillgängligt oljeflöde på 158 l/min Elektrohydraulisk bakre trepunktslyft enkelverkande (EHR), Elektrohydraulisk bakre trepunktslyft enkelverkande (EHR), med utvändiga reglage Reglage med vippbrytare Hydraulventil 1 och 3 bak Hydraulventil 3 bak Hydraulventil 4 bak eller hydraulventil 3 bak och hydraulventil 1 fram Hydraulventil 4 till 5 bak Hydraulventil 1 och 2 fram Radarsensor Hydraulisk toppstång bak Anslutningar för extern hydraulik, Power beyond Manövrering av hydraulventiler med fyrvägsspak, kopplingar för anslutning under tryck, bak Dubbla kopplingar med spak för anslutning under tryck, bak Enkel montering av frontvikter utan frontlyft Dubbelverkande frontlyft med utvändiga reglage Komfortfrontlyft, dubbelverkande, med lägesreglering och utvändiga reglage Komfortfrontlyft dubbelverkande med lägesreglering och lastregleringskontroll, yttre manövrering (endast tillsammans med bakre trepunktslyft, dubbelverkande) Övrigt ABS-uttag för släpvagn Hitchkrok och jordbruksdrag Kulkoppling, justerbar i höjdled Kulkoppling med låg kopplingspunkt Kulkoppling, lång, med låg kopplingspunkt Släpvagnskoppling Svängbart jordbruksdrag Roterande varningsljus vänster och höger Svängbara, ledade framskärmar Frontvikter, varierande storlekar Hjulvikter för bakhjul Frontlastare Förberedd för lastarinfästning Frontlastare Cargo 4X/75 Frontlastare Cargo 4X/80 Frontlastare Cargo Profi 4X/80 1) endast för 10,4-tums Varioterminal Transmission Fram/back-funktion, Stop & Go-funktion Akustisk signal vid backning
