Fendt 300 Vario

Transkript

1 2015 Fendt 300 Vario

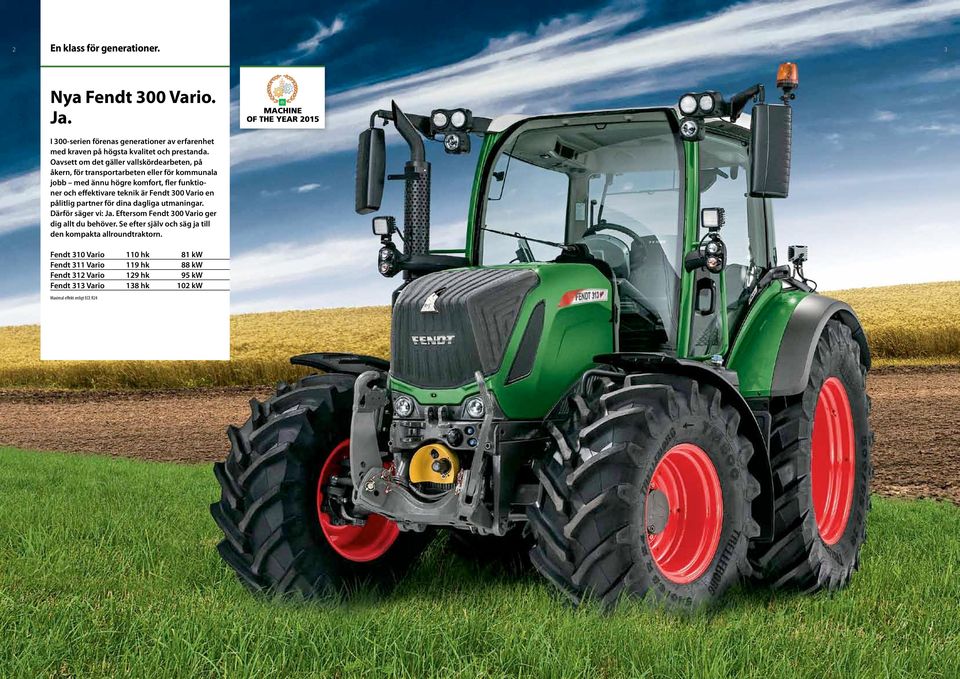

2 2 En klass för generationer. 3 Nya Fendt 300 Vario. Ja. I 300-serien förenas generationer av erfarenhet med kraven på högsta kvalitet och prestanda. Oavsett om det gäller vallskördearbeten, på åkern, för transportarbeten eller för kommunala jobb med ännu högre komfort, fler funktioner och effektivare teknik är Fendt 300 Vario en pålitlig partner för dina dagliga utmaningar. Därför säger vi: Ja. Eftersom Fendt 300 Vario ger dig allt du behöver. Se efter själv och säg ja till den kompakta allroundtraktorn. Fendt 310 Vario 110 hk 81 kw Fendt 311 Vario 119 hk 88 kw Fendt 312 Vario 129 hk 95 kw Fendt 313 Vario 138 hk 102 kw Maximal effekt enligt ECE R24

3 4 Nya Fendt 300 Vario 5 Stora innerutrymmen? Allt under uppsikt? Ja. Samma komfort och kontroller som sina större syskon: med VisioPlus-hytt och lättmanövrerad Variocentral, uppfyller Fendt 300 Vario alla krav på komfort och användbarhet. Du känner dig omedelbart som hemma i den nya hytten. Föraroch passagerarstol, runtomsikt, kontroller och fjädring hela hytten är genomtänkt från golv till tak och konstruerad för ditt välbefinnande och för att ge dig bästa tänkbara arbetsförhållanden. 77 Fendts VisioPlus-hytt ger dig bättre runtomsikt: En vertikal siktvinkel på 77 ger dig full uppsikt över den helt upplyfta frontlastarskopan. Med parallelltorkaren, som finns som tillval, säkerställs dessutom klar sikt i alla väder genom den stora vindrutan. Fendt Varioterminal 7-A: Alla traktorns funktioner, även ISOBUS-redskap (Profiversionen), styrs enkelt från en och samma manöverenhet.

4 6 Skräddarsydd utrustning 7 Fendt 300 Vario. Precis det du behöver. De som redan känner till den lättmanövrerade kompakttraktorn vet vad den är kapabel till. Fendt 300 Vario har de funktioner som krävs för jobbet. Välj den bästa lösningen för dig med utrustningsvarianterna Power eller Profi. Med Fendt 300 Vario Power får du rätt utrustning för mångsidigt arbete inom vallskörd, jordbearbetning, transporter, kultivering, specialgrödor, kommunalt underhållsarbete och, sist men inte minst, som gårdstraktor. Den övertygar genom sin robusta och hållbara konstruktion. Fendt 300 Vario Profi ger dig det där lilla extra när det gäller komfort och funktioner för särskilda arbetsförhållanden och för att underlätta det dagliga arbetet.

5 8 Utrustning för Fendt 300 Vario Power och Profi 9 Fendt 300 Vario Power Fendt 300 Vario Profi Flexibilitet och effektivitet på samma gång. I utrustningsserien Power, är nya Fendt 300 Vario utrustad med ett antal funktioner för flexibelt och effektivt arbete. Manövreringen sker enkelt och intuitivt med hjälp av Variocentralen, såväl hydraulik som elektronik. Fendt 300 Vario styrs med hjälp av en joystick. Tvåvägsjoysticken har många andra användbara funktioner förutom hastighetsreglering, till exempel backreglage, automatikläget för trepunktslyften, motorvarvsminne och två olika farthållarhastigheter. Den rymliga VisioPlus-hytten ger både ökad komfort och bättre runtomsikt. Panoramavindrutan ger en siktvinkel på 77 grader, uppifrån och ned. Åt höger är siktfältet fritt eftersom ingen B-stolpe är i vägen. Du har också full uppsikt bakåt, över den bakre trepunktslyften och redskapen. Den ergonomiska utformningen av manöverkontrollerna gör Fendt 300 Vario Power enkel och bekväm att hantera. Som en stortraktor. Med Fendt 300 Vario Profi får du en kompakt traktor som gör det dagliga arbetet både flexibelt och effektivt. Nu har den dessutom fått ännu fler funktioner. Du hanterar Fendt 300 Vario Profi med en flerfunktionsjoystick, på samma sätt som en Fendt-traktor i en av stortraktorserierna. En 110-liters lastkännande pump ger hydrauliken hög volymkapacitet vid låga motorvarvtal. En speciell känsla Manövreringen av 300 Profi är något utöver det vanliga: Med Varioterminal 7-A sammanställs alla traktor- och redskapskontroller på en skärm. Med Variotronic TI vändtegsautomatik som är integrerad i Varioterminalen, kan du under 160 vändmanövrer spara upp till handrörelser. Mehr Mer kraft Kraft Mehr Förbättrade Funktion funktioner Mehr Högre Komfort komfort Mehr Mer kraft Kraft Mehr Förbättrade Funktion funktioner Mehr Högre Komfort komfort Kraftfull motor med 4,4 l slagvolym. Högt vridmoment. Uppfyller avgasnormen EU Stage 4 / TIER 4 final. Tankvolym 210 l diesel + 23 l AdBlue. Främre kraftuttag med våtlamellkoppling för längre livslängd. Frontlyft med lyftkapacitet upp till dan. Ny framaxelupphängning den längsgående armen möjliggör högre dragkraft och större styrvinkel. VisioPlus-hytt för bästa runtomsikt och större utrymmen 6,2 m² glasyta och l utrymmesvolym. Odelad panoramavindruta med 77 siktfält. Manövreras med 5-funktioners Vario-joystick och Variocentral. 110 l lastkännande pump för större oljeflöde vid lägre motorvarv. Automatisk maxeffektstyrning med kickdown-läge för dynamisk körning med omedelbar acceleration. Frontlastaren Fendt CargoProfi med arbetshöjdsbegränsare samt vägnings- och skakfunktioner. Enkel manövrering med Varioterminal 7-A Med VariotronicTI vändtegsautomatik krävs mindre antal handrörelser vid t.ex. vändningar. Elmanövrerade hydraulventiler med tids- och flödesstyrning. Pneumatisk hyttfjädring. LED-arbetsbelysning. Utvändiga kontroller för bakre och främre lyft som standard. Flerfunktionsjoystick med Variotronic redskapsstyrning, ISOBUS.

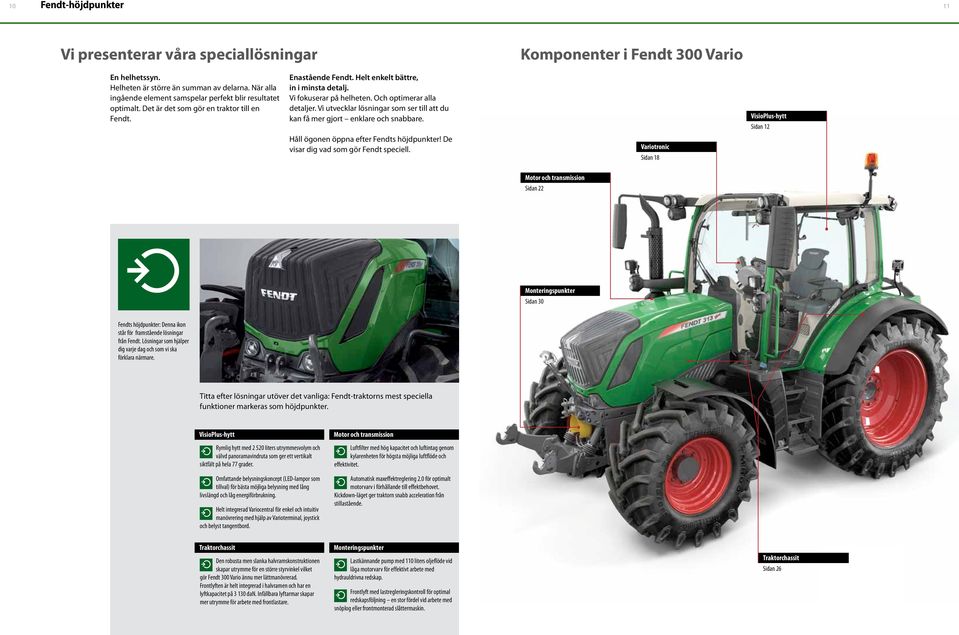

6 10 Fendt-höjdpunkter 11 Vi presenterar våra speciallösningar Komponenter i Fendt 300 Vario En helhetssyn. Helheten är större än summan av delarna. När alla ingående element samspelar perfekt blir resultatet optimalt. Det är det som gör en traktor till en Fendt. Enastående Fendt. Helt enkelt bättre, in i minsta detalj. Vi fokuserar på helheten. Och optimerar alla detaljer. Vi utvecklar lösningar som ser till att du kan få mer gjort enklare och snabbare. Håll ögonen öppna efter Fendts höjdpunkter! De visar dig vad som gör Fendt speciell. Variotronic Sidan 18 VisioPlus-hytt Sidan 12 Motor och transmission Sidan 22 Monteringspunkter Sidan 30 Fendts höjdpunkter: Denna ikon står för framstående lösningar från Fendt. Lösningar som hjälper dig varje dag och som vi ska förklara närmare. Titta efter lösningar utöver det vanliga: Fendt-traktorns mest speciella funktioner markeras som höjdpunkter. VisioPlus-hytt Kabine Rymlig hytt med liters utrymmesvolym och välvd panoramavindruta som ger ett vertikalt siktfält på hela 77 grader. Omfattande belysningskoncept (LED-lampor som tillval) för bästa möjliga belysning med lång livslängd och låg energiförbrukning. Helt integrerad Variocentral för enkel och intuitiv manövrering med hjälp av Varioterminal, joystick och belyst tangentbord. Motor und och transmission Getriebe Luftfilter med hög kapacitet och luftintag genom kylarenheten för högsta möjliga luftflöde och effektivitet. Automatisk maxeffektreglering 2.0 för optimalt motorvarv i förhållande till effektbehovet. Kickdown-läget ger traktorn snabb acceleration från stillastående. Fahrzeugaufbau Traktorchassit Den robusta men slanka halvramskonstruktionen skapar utrymme för en större styrvinkel vilket gör Fendt 300 Vario ännu mer lättmanövrerad. Frontlyften är helt integrerad i halvramen och har en lyftkapacitet på dan. Infällbara lyftarmar skapar mer utrymme för arbete med frontlastare. Anbauräume Monteringspunkter Lastkännande pump med 110 liters oljeflöde vid låga motorvarv för effektivt arbete med hydrauldrivna redskap. Frontlyft med lastregleringskontroll för optimal redskapsföljning en stor fördel vid arbete med snöplog eller frontmonterad slåttermaskin. Traktorchassit Sidan 26

7 12 Förarmiljön i Fendt 300 Vario 13 Din favoritplats med panoramautsikt Den plats där du tillbringar så stor del av din tid måste helt enkelt kännas rätt. Känslan börjar så fort du kliver in i hytten och och blir bara bättre när du börjar köra. Vi har noggrant tänkt igenom dina manövreringssekvenser. Den bästa lösningen: VisioPlus-hytten. Bekvämt insteg, hög komfort, ergonomisk placering av alla reglage samt bättre sikt och utrymmen. Det är därför som hytten i Fendt 300 Vario kommer bli en av dina favoritplatser. "Den här traktorn är kul att köra eftersom den är så lättmanövrerad. Man hittar det man behöver direkt och hytten är så bekväm. En fantastisk maskin helt enkelt!" Robert Rager, mjölkbonde och Fendt-förare från södra Tyskland

8 14 Fendts VisioPlus-hytt 15 Bättre sikt helt enkelt. Fri sikt åt alla håll I Fendt 300 Vario får du också den rymliga VisioPlus-hytten med obehindrad sikt åt alla håll. Den nya hyttens panoramavindruta är till stor hjälp när man vill ha perfekt överblick över arbetet. Den odelade vindrutan är välvd längst upp mot taket och ger tre gånger större siktvinkel: hela 77 grader, vilket ger fri sikt uppåt också över den helt upplyfta frontlastaren. En dörr på högersidan kan fås som tillval vilket gör i- och urstigningen ännu mer flexibel. Om du föredrar en öppningsbar vindruta, kan Fendt 300 Vario också fås med en tvådelad sådan. VisioPlus-hytten har en glasyta på totalt 6,2 m2 som ger sammanhängande runtomsikt utan någon skymmande B-stolpe. Backspegelns integrerade vidvinkelyta ökar synfältet bakåt och ger bättre uppsikt över bakomvarande trafik. Profi-versionen kan dessutom fås med elektriskt justerbara och uppvärmda speglar. Mer ljus för nattugglor Det nya belysningsarrangemanget hos Fendt 300 Vario ger nytt ljus i mörkret. De korsriktade främre halogenstrålkastarna lyser perfekt upp alla föremål på båda sidor om traktorn oavsett vilka redskap som används. Power-versionen kan utrustas med arbetsbelysning. I Profi-versionen sitter två bakre arbetslampor som standard integrerade i taket. På begäran kan dessa också fås som LEDlampor. LED-lampor kännetecknas av mycket låg energiförbrukning, starkare ljus och lång livslängd. Säkerhet på vägen: De nyutvecklade bi-halogenstrålkastarna ger bästa tänkbara hel- och halvljus. Alla knappar på armstödet har också inbyggd belysning som är dimbar, vilket ger säkrare mörkerarbete. Sichtwinkel Siktvinkel VisioPlus-hytt Kabine 77 Fendts VisioPlus-hytt Stor hytt med hela liters utrymmesvolym ger en exceptionell känsla av rymd Odelad panoramavindruta med en siktvinkel på 77 grader för obehindrad sikt åt alla håll och över hjulhusen. Den logiskt planerade och ergonomiskt konstruerade VisioPlus-hytten ger bästa tänkbara överblick, över både redskapen och fältet. Vindrutan finns som odelad panoramaruta eller som öppningsbar plan ruta. En extra dörr kan också väljas i stället för den högra hyttdelen. Välvd, odelad panoramavindruta med 77 fritt siktfält Smal och kompakt motorhuv för bästa möjliga runtomsikt Parallelltorkare för större siktfält Uppvärmd bakruta med torkare Hela belysningskonceptet, med upp till sex arbetslampor bara på bakpartiet, ger enastående god belysning för säkert och komfortabelt arbete, också i mörkret. Den som behöver extra stark belysning och dessutom gärna sparar energi, kan beställa Fendt 300 Vario med LED-arbetslampor. Belyst knappkonsol på höger armstöd LED-arbetsbelysning Weitwinkelspiegel Vidvinkelspegel Scheibenwischer Torkare Innenbeleuchtung Innerbelysning Schielende Korsriktade Scheinwerfer strålkastare Korsriktade främre arbetslampor för optimal belysning framåt Vidvinkelspegel för bästa överblick över bakomvarande trafik Solskyddsgardin över framrutans hela bredd Vidvinkelspegeln är en integrerad del av huvudspegeln och ökar siktfältet betydligt. Standardtorkare med intervalltorkning eller parallella torkare för ännu större torkad yta. Den ljussensorstyrda innerbelysningen anpassar ljuset hos indikatorlampor och reglage efter rådande ljusförhållanden. Ljuskonerna från de korsriktade främre arbetslamporna överlappar varandra, belyser alla objekt framför traktorn och belyser dessutom redskapen optimalt. Med det här belysningsarrangemanget undviks blänk och reflexer, till exempel från avgasröret.

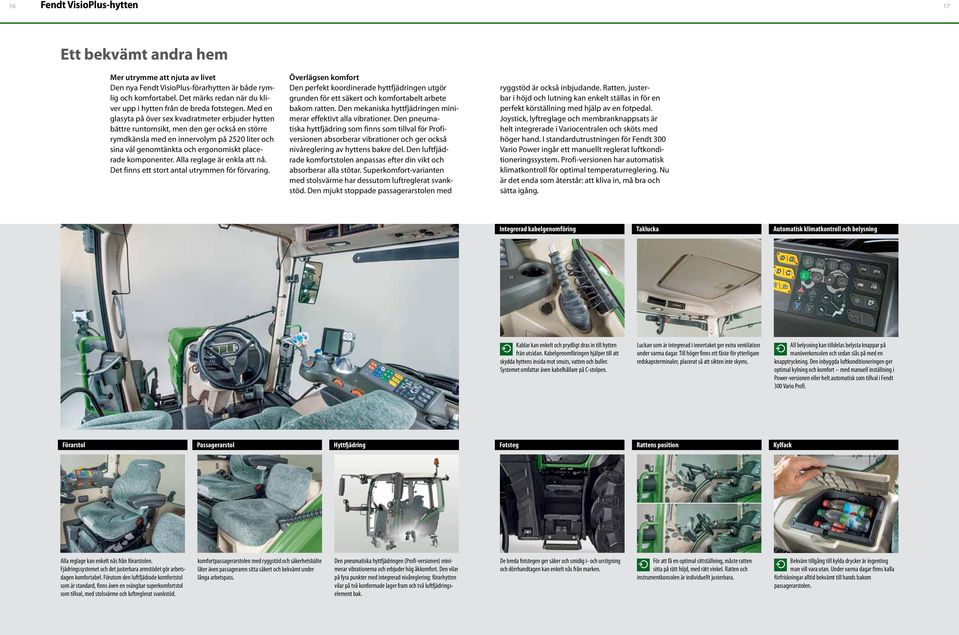

9 16 Fendt VisioPlus-hytten 17 Ett bekvämt andra hem Mer utrymme att njuta av livet Den nya Fendt VisioPlus-förarhytten är både rymlig och komfortabel. Det märks redan när du kliver upp i hytten från de breda fotstegen. Med en glasyta på över sex kvadratmeter erbjuder hytten bättre runtomsikt, men den ger också en större rymdkänsla med en innervolym på 2520 liter och sina väl genomtänkta och ergonomiskt placerade komponenter. Alla reglage är enkla att nå. Det finns ett stort antal utrymmen för förvaring. Överlägsen komfort Den perfekt koordinerade hyttfjädringen utgör grunden för ett säkert och komfortabelt arbete bakom ratten. Den mekaniska hyttfjädringen minimerar effektivt alla vibrationer. Den pneumatiska hyttfjädring som finns som tillval för Profiversionen absorberar vibrationer och ger också nivåreglering av hyttens bakre del. Den luftfjädrade komfortstolen anpassas efter din vikt och absorberar alla stötar. Superkomfort-varianten med stolsvärme har dessutom luftreglerat svankstöd. Den mjukt stoppade passagerarstolen med ryggstöd är också inbjudande. Ratten, justerbar i höjd och lutning kan enkelt ställas in för en perfekt körställning med hjälp av en fotpedal. Joystick, lyftreglage och membranknappsats är helt integrerade i Variocentralen och sköts med höger hand. I standardutrustningen för Fendt 300 Vario Power ingår ett manuellt reglerat luftkonditioneringssystem. Profi-versionen har automatisk klimatkontroll för optimal temperaturreglering. Nu är det enda som återstår: att kliva in, må bra och sätta igång. Integrierte Integrerad kabelgenomföring Kabeldurchführung Dachluke Taklucka Klimaautomatik Automatisk klimatkontroll & Beleuchtung och belysning Kablar kan enkelt och prydligt dras in till hytten frän utsidan. Kabelgenomföringen hjälper till att skydda hyttens insida mot smuts, vatten och buller. Systemet omfattar även kabelhållare på C-stolpen. Luckan som är integrerad i innertaket ger extra ventilation under varma dagar. Till höger finns ett fäste för ytterligare redskapsterminaler, placerat så att sikten inte skyms. All belysning kan tilldelas belysta knappar på manöverkonsolen och sedan slås på med en knapptryckning. Den inbyggda luftkonditioneringen ger optimal kylning och komfort med manuell inställning i Power-versionen eller helt automatisk som tillval i Fendt 300 Vario Profi. Fahrersitz Förarstol Beifahrersitz Passagerarstol Kabinenfederung Hyttfjädring Aufstieg Fotsteg Lenkradposition Rattens Kühlfach Kylfack Alla reglage kan enkelt nås från förarstolen. Fjädringssystemet och det justerbara armstödet gör arbetsdagen komfortabel. Förutom den luftfjädrade komfortstol som är standard, finns även en svängbar superkomfortstol som tillval, med stolsvärme och luftreglerat svankstöd. komfortpassagerarstolen med ryggstöd och säkerhetsbälte låter även passageraren sitta säkert och bekvämt under långa arbetspass. Den pneumatiska hyttfjädringen (Profi-versionen) minimerar vibrationerna och erbjuder hög åkkomfort. Den vilar på fyra punkter med integrerad nivåreglering: förarhytten vilar på två konformade lager fram och två luftfjädringselement bak. De breda fotstegen ger säker och smidig i- och urstigning och dörrhandtagen kan enkelt nås från marken. För att få en optimal sittställning, måste ratten sitta på rätt höjd, med rätt vinkel. Ratten och instrumentkonsolen är individuellt justerbara. Bekväm tillgång till kylda drycker är ingenting man vill vara utan. Under varma dagar finns kalla förfriskningar alltid bekvämt till hands bakom passagerarstolen.

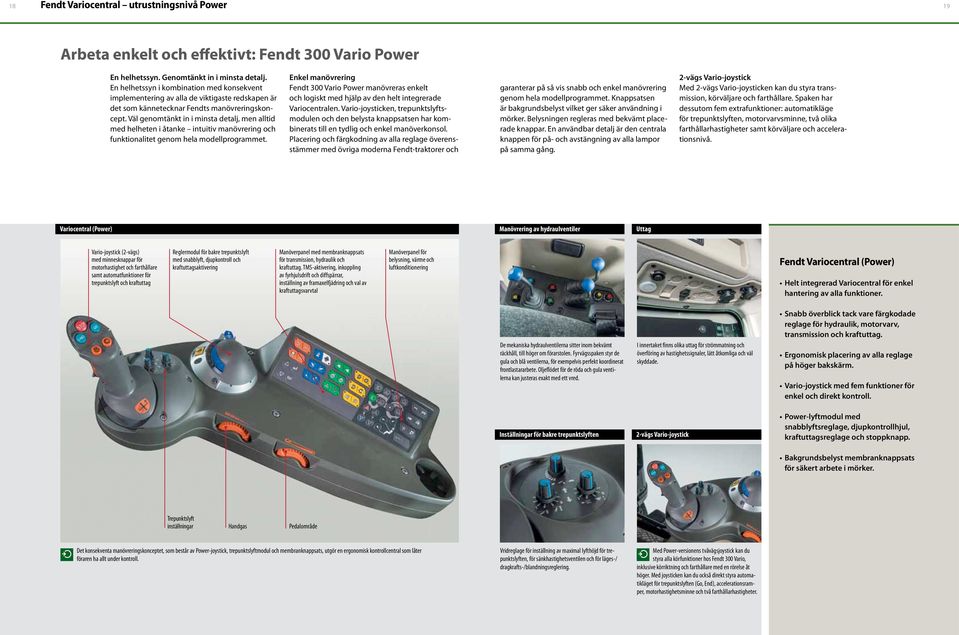

10 18 Fendt Variocentral utrustningsnivå Power 19 Arbeta enkelt och effektivt: Fendt 300 Vario Power En helhetssyn. Genomtänkt in i minsta detalj. En helhetssyn i kombination med konsekvent implementering av alla de viktigaste redskapen är det som kännetecknar Fendts manövreringskoncept. Väl genomtänkt in i minsta detalj, men alltid med helheten i åtanke intuitiv manövrering och funktionalitet genom hela modellprogrammet. Enkel manövrering Fendt 300 Vario Power manövreras enkelt och logiskt med hjälp av den helt integrerade Variocentralen. Vario-joysticken, trepunktslyftsmodulen och den belysta knappsatsen har kombinerats till en tydlig och enkel manöverkonsol. Placering och färgkodning av alla reglage överensstämmer med övriga moderna Fendt-traktorer och garanterar på så vis snabb och enkel manövrering genom hela modellprogrammet. Knappsatsen är bakgrundsbelyst vilket ger säker användning i mörker. Belysningen regleras med bekvämt placerade knappar. En användbar detalj är den centrala knappen för på- och avstängning av alla lampor på samma gång. 2-vägs Vario-joystick Med 2-vägs Vario-joysticken kan du styra transmission, körväljare och farthållare. Spaken har dessutom fem extrafunktioner: automatikläge för trepunktslyften, motorvarvsminne, två olika farthållarhastigheter samt körväljare och accelerationsnivå. Variocenter Variocentral (Power) Hydraulikventil Manövrering av Betätigung hydraulventiler Steckdose Uttag Vario-joystick (2-vägs) med minnesknappar för motorhastighet och farthållare samt automatfunktioner för trepunktslyft och kraftuttag Reglermodul för bakre trepunktslyft med snabblyft, djupkontroll och kraftuttagsaktivering Manöverpanel med membranknappsats för transmission, hydraulik och kraftuttag. TMS-aktivering, inkoppling av fyrhjulsdrift och diffspärrar, inställning av framaxelfjädring och val av kraftuttagsvarvtal Manöverpanel för belysning, värme och luftkonditionering Fendt Variocentral (Power) Helt integrerad Variocentral för enkel hantering av alla funktioner. De mekaniska hydraulventilerna sitter inom bekvämt räckhåll, till höger om förarstolen. Fyrvägsspaken styr de gula och blå ventilerna, för exempelvis perfekt koordinerat frontlastararbete. Oljeflödet för de röda och gula ventilerna kan justeras exakt med ett vred. Einstellung Inställningar Heckkraftheber för bakre trepunktslyften (EHR) I innertaket finns olika uttag för strömmatning och överföring av hastighetssignaler, lätt åtkomliga och väl skyddade. Fahrhebel 2-vägs Vario-joystick Snabb överblick tack vare färgkodade reglage för hydraulik, motorvarv, transmission och kraftuttag. Ergonomisk placering av alla reglage på höger bakskärm. Vario-joystick med fem funktioner för enkel och direkt kontroll. Power-lyftmodul med snabblyftsreglage, djupkontrollhjul, kraftuttagsreglage och stoppknapp. Bakgrundsbelyst membranknappsats för säkert arbete i mörker. Trepunktslyft inställningar Handgas Pedalområde Det konsekventa manövreringskonceptet, som består av Power-joystick, trepunktslyftmodul och membranknappsats, utgör en ergonomisk kontrollcentral som låter föraren ha allt under kontroll. Vridreglage för inställning av maximal lyfthöjd för trepunktslyften, för sänkhastighetsventilen och för läges-/ dragkrafts-/blandningsreglering. Med Power-versionens tvåvägsjoystick kan du styra alla körfunktioner hos Fendt 300 Vario, inklusive körriktning och farthållare med en rörelse åt höger. Med joysticken kan du också direkt styra automatikläget för trepunktslyften (Go, End), accelerationsramper, motorhastighetsminne och två farthållarhastigheter.

11 20 Fendt Variocentral utrustningsnivå Profi 21 Smart och effektiv: Fendt 300 Vario Profi Fendt Variotronic-manövrering De intelligenta, elektroniska Variotroniclösningarna introduceras nu också i klassen Fendt 300 Vario. Med första generationens Varioterminal, satte Fendt 1998 en ny standard för jordbruksredskap. Nu har kraven på terminalens funktioner ökat avsevärt, men den måste samtidigt fortsätta vara enkel att använda. Fendts svar är Variotronic. Steglös funktion Med Varioterminal 7-A sammanställs alla traktor- och redskapskontroller på en skärm. Den 17,8 cm stora skärmen ger optimal överblick över alla pågående funktioner som dessutom kan justeras med ett klick direkt på skärmen: hydraulikfunktioner, t.ex. trepunktslyft och hydrauloljeuttag; transmissionsfunktioner, t.ex. farthållarhastigheter; motorvarv och motorvarvsminne. Den platta menystrukturen och de enkla presentationsskärmarna ger snabb och intuitiv navigering. Terminalen har totalt 25 minnesplatser för individuella redskapsinställningar. Med hjälp av det integrerade gränssnittet som kan fås som tillval, kan alla ISOBUS-kompatibla redskap styras från Varioterminalen, utan behov för extra redskapsterminaler. Enkel vändtegsmanövrering: Fendt Variotronic TI Automatstyrning är en stor fördel, särskilt vid arbete på vändtegen. Med Variotronic TI kan du spara upp till handrörelser under 160 vändningar. Upp till 20 inställningar kan programmeras in i terminalen för varje vändmanöver, både vid stillastående och under körning. Automatprocedurerna kan sedan aktiveras med en knapptryckning när du kommer till vändtegen, vilket innebär att du kan fortsätta att köra utan att flytta handen. Variocenter Variocentral (Profi) Varioterminal 7-A Hydraulik-Kreuzschalthebel Fyrvägsspak för hydrauliken Multifunktionsjoystick (fyrvägs dubbel) med extra knappar för 3:e och 4:e hydraulventilsektionen och Variotronic TI vändtegsautomatik Varioterminal 7-A med hel glaspanel, repskyddad och bländfri Reglermodul för bakre trepunktslyft, med snabblyft, djupkontroll och kraftuttagsaktivering (finns som tillval för frontlyft) Manöverpanel med membranknappsats för transmission, hydraulik och kraftuttag. TMS-aktivering, inkoppling av fyrhjulsdrift och diffspärrar, inställning av framaxelfjädring och val av kraftuttagsvarvtal Manöverpanel för belysning, värme och luftkonditionering Med Varioterminal 7-A sammanställs traktorns alla kontroller bekvämt och funktionellt i en terminal. Alla traktorns funktioner visas på en smartphone-inspirerad skärm som är 17,8 cm stor, har färger och en upplösning på 480 x 800 bildpunkter. Du navigerar snabbt och enkelt genom menyerna med piltangenterna. Fyrvägsspaken kan du till exempel använda för att sköta frontlastaren. Knapparna för tredje och fjärde hydraulikkretsen nås enkelt med pek- och långfingret. Fendt Variocentral (Profi) Sinnrikt Variotronic manövreringskoncept, precis som på Fendts stortraktorer Varioterminal 7-A med intuitiv menynavigering och enkel manövrering Alla funktioner är tydligt integrerade i en enda terminal Variotronic redskapsstyrning för ISOBUS-redskap Manöverknappar för farthållare Kraftheber Trepunktslyften Bedienmodul Fahrhebel Flerfunktionsjoystick Vändtegsautomatik Variotronic TI, programmerbar både vid stillastående och vid körning Knappar för motorvarvtalsminne Styrs med tvåvägs flerfunktionsjoystick för enkel och snabb manövrering. Fyrvägsspak för yttre hydraulventilsektioner 1 och 2 Handgas Pedalområde Det konsekventa manövreringskonceptet, som består av Power-joystick, trepunktslyftmodul och membranknappsats, utgör en ergonomisk kontrollcentral som låter föraren ha allt under kontroll. Frontlyften har en egen ventilport, vilket innebär att den inte behöver utnyttja någon av de fyra spolventilerna. Med flerfunktionsjoysticken kan Fendt 300 Vario manövreras på samma sätt som en av Fendts stortraktorer. Flerfunktionsjoysticken ger dessutom möjlighet att hantera 3:e och 4:e ventilen med flytläge, vändtegsautomatiken, motorvarvsminne nr. 2 samt farthållarminnena C1 och C2.

12 22 Motor och transmission 23 Ett oslagbart team. Ett njutbart samarbete: pigg fyrcylindrig motor och steglös Vario-transmission du kommer aldrig att vilja köra något annat. Med sin 4,4-liters AGCO Power-motor, imponerar nya Fendt 300 Vario med högre vridmoment och dragkraft. Motorn och Vario-transmissionen arbetar effektivt och med låg bränsleförbrukning. Den steglösa Vario-hastighetsregleringen är perfekt koordinerad, vilket gör traktorn till ett nöje att köra. Fendts Vario-transmission är beprövad ungefär gånger om sedan "Vi började med en Fendt 300 Vario, och nu har vi fyra stycken. De här maskinerna gör ett utmärkt jobb varje dag och när det handlar om bränsleförbrukning är de helt enkelt bäst." Andrew Herron, spannmålsodlare och Fendtförare från Nordirland

13 24 Motor och transmission 25 Ja, den är en fröjd att köra. Pigg och effektiv. Den maximala motoreffekten hos Fendt 300 Vario sträcker sig från 110 hk till 138 hk, med en toppfart på 40 km/h. AGCO Power-motorn 44 AWF HD ger mer effekt och vridmoment i 300-serien. Den här allroundtraktorn är extremt bränslesnål: Det låga motorvarvet på varv/min samt en ny kylarenhet med högkapacitetsluftfilter ger hög effektivitet och låg bränsleförbrukning. Ekonomisk och miljövänlig Spara in på utsläppen också: SCRavgasreningstekniken med AdBlue-insprutning har också visat sig vara mycket bränsleeffektiv. Tack vare insprutning av urealösningen AdBlue, kan kväveoxiderna minskas till ett minimum. Med hjälp av bland annat en DOC-katalysator (Diesel Oxidation Catalyst) och avgasrecirkulation (AGRex), har utsläppen minskats effektivt och traktorn uppfyller de senaste utsläppsreglerna inom EU: Stage 4 / Tier 4 Final. Steglös körglädje Den steglösa Vario-transmissionen garanterar hög förarkomfort och möjliga besparingar. Den steglöst variabla transmissionen, som inte kräver några växlingar, klarar hastigheter från 20 meter i timmen till 40 km/h. På så vis kan du alltid arbeta med exakt rätt hastighet för uppgiften och har dessutom tillgång till extra prestanda som aldrig kan uppnås med traditionella powershift-transmissioner. Traktorn är enkel att köra, med joystick eller med pedal. Vario-transmissionen och motorn är konstruerade för låg bränsleförbrukning. Fendt 300 Vario Profi har helautomatisk effektreglering, vilket innebär att motorvarvet styrs av det faktiska effektbehovet. Motorn arbetar därför alltid i sitt optimala varvtalsområde. Maxeffektstyrningen version 2.0 kan dessutom justeras manuellt om så önskas. Med kickdown-läget, då traktorn accelererar lite på samma sätt som en personbil med automatlåda, kommer traktorn snabbt iväg. Motor-Charakteristik Motorkarakteristik Fendt Vario Motorgrafik Efterbehandling av avgaser Fendts Vario-Getriebe Vario-transmission Vridmoment Nm Effekt kw Bränsleförbrukning g/kwh varv/min Fyrcylindrig AGCO Power 44 AWF HD (EGR) med slagvolym på cm 3, vridmoment på 596 Nm, maxeffekt på 138 hk, nominell hastighet på varv/min och specifik bränsleförbrukning på 199 g/kwh. Banbrytande motor- och transmissionsteknologi Fyrcylindrig motor på 4,4 liter med common rail-insprutning och en maxeffekt på upp till 138 hk. SCR-baserad avgasrening för överensstämmelse med avgasnormen EU Stage 4 / TIER 4 final. Lågt nominellt motorvarvtal på varv/min för låg bränsleförbrukning. Maximal motoreffektivitet har uppnåtts genom komponenter som är perfekt avstämda med varandra: turboaggregat med vattenkyld wastegate, bränsleförfilter med termostatventil och luftintag på motorhuven, vilket ger ett högt luftflöde utan intagsrör vid hyttstolpen. Bränsleförbrukningsindikatorn övervakar inte bara aktuell förbrukning, utan registrerar även förbrukningen för olika arbeten. Den hjälper dessutom föraren att använda en effektiv körstil. SCR (Selective Catalytic Reduction) för efterbehandling av avgaser Med SCR-teknik efterbehandlas avgaserna med Adblue, en 32,5-procentig urealösning som omformar kväveoxiderna NO x till icke förorenande kväve och vatten. Kühler Kylare Filter AdBlue Fendts sinnrika Vario-transmission är en hydrostatisk-mekanisk drivning med kraftdelning. Med ökad hastighet ökar den mekaniska kraften som överförs via planetväxeln. Kraftdelning och hydrostater som vinklas 45 grader ger en enastående verkningsgrad. Fahrhebel Joystick / pedal / Pedal Reversierhebel Spak för fram/back TMS / Grenzlastregelung maxeffektstyrning 2.0 Vridmoment på Nm ger större dragkraft. Vario-transmission för steglös körning från 0,02 till 40 km/h. Stor bränsletank för långa arbetsdagar: Diesel: 210 liter AdBlue: 23 liter Bränsleförfiltret med termostatventil gör att traktorn startar tillförlitligt också vid mycket låga utomhustemperaturer. Kylare och filter har placerats lättåtkomligt för enkelt underhåll. TMS (Tractor Management System) och automatisk maxeffektreglering 2.0. De stora och lättåtkomliga kylarna arbetar med låg fläkthastighet vilket bidrar till den låga bränsleförbrukningen. Välplacerad kylare för enkel åtkomst. Luftfiltrets höga kapacitet säkerställer optimalt luftflöde och ren luft. Luftfiltret är enkelt att byta ut. Förbrukningen av AdBlue minskas effektivt genom en extremt finfördelad insprutning via ett 6-håligt munstycke. Körläget kan väljas fritt: Hastigheten kan styras antingen med pedalen eller med joysticken. Körriktningen kan bytas antingen med joysticken eller med hjälp av spaken på rattstången, som har en inbyggd stopp/start-funktion. TMS (Tractor Management System) styr motorvarvtal och transmissionsutväxling för minsta möjliga bränsleförbrukning.

14 26 Traktorchassit 27 Konstruerat för hårt arbete Precis vad som behövs för en lyckad dag på jobbet: Fendt 300 Vario uppfyller alla krav på hållbarhet och flexibilitet. Högre dragkraft och ännu högre förarkomfort tack vare den nya framaxelfjädringen med längsgående arm, automatisk fyrhjulsdrift med 100-procentig differentialspärr på båda axlarna bättre funktion gör ditt arbete enklare, såväl ute på fältet som under transportsträckorna. "Jag har kört Fendt-traktorer sedan jag var barn och åkte med redan när min far och farfar körde. Automatstyrningen och den enkla manövreringen gör det extra bekvämt att köra Fendt 300 Vario." Romain van Goethem, mjölkbonde och Fendt-förare från Frankrike

15 28 Traktorchassit 29 En stark ram för höga krav Ett chassi som övertygar Hela chassikonceptet för Fendt 300 Vario har konstruerats för flexibel funktion och hög förarkomfort, både ute på fältet och vid transportkörning. Hög förarkomfort tack vare den nivåreglerande framaxelfjädringen med längsgående arm Automatisk fyrhjulsdrift och inkoppling av diffspärr med hjälp av styrvinkelsensorer 100-procentig lamellåsning både bak och fram Robust halvramskonstruktion Förbättrad manövrerbarhet tack vare större styrvinkel Säker körning, även med höga nyttolaster Nya Fendt 300 Vario är byggd på en robust halvram i gjutjärn, konstruerad för en tillåten totalvikt på kg, med en nyttolast på över kg. Den utrymmesbesparande halvramskonstruktionen ger plats för den framaxelfjädringen med längsgående arm, vilket ger extra hög förarkomfort. Halvramens getingmidjekonstruktion skapar också utrymme för en väsentligt större styrvinkel, vilket innebär bättre manövrerbarhet. Frontlyften har också integrerats optimalt i halvramskonstruk- tionen och frontlastaren kan monteras direkt i ramen. För högre säkerhet vid körning med släpvagnar, kan Fendt 300 Vario Profi också beställas med automatisk styraxellåsning för den självstyrande axeln på tvåaxliga släp. Smidig i kurvorna Styrsystemet Fendt Reaction ger både lätt och precis styrning för smidig och säker hantering. Efter en kurva återställs ratten snabbt till startläget av styrservot, så att föraren snabbt återgår till idealläget för körning rakt fram. Starre Midjeförsedd Vorderachse halvram med stel framaxel Lenkwinkel Styrvinkel Differenzialsperre Differentialspärr Kördynamik med säkerhet och komfort 40 km/h transporthastighet med reducerat motorvarvtal (1 700 varv/min) Den midjeförsedda halvramen i gjutjärn hos Fendt 300 Vario är den solida bas hela traktorn är uppbyggd på i halvramen sitter motor, kylarenhet, frontlyft, främre kraftuttag och framaxel monterade. Tack vare den stabila konstruktionen kan större axellaster tillåtas. Den midjeförsedda konstruktionen möjliggör större styrvinkel. Den midjeförsedda halvramen utan utskjutande delar ger i kombination med den fjädrande framaxeln med längsgående arm en enastående styrvinkel. De svängande stänkskärmarna gör att styrvinkeln kan utnyttjas maximalt. Den effektiva differentialspärren på båda axlarna styrs noggrant via sensorer, beroende på styrvinkel och hastighet. Spärrarna aktiveras utan påfrestning på drivlinan och ger tillsammans med den automatiska fyrhjulsdriften oöverträffad dragkraft och körkomfort. Tillåten totalvikt på upp till 8,5 ton Hög nyttolast över 3,5 ton Framaxelfjädring med längsgående arm och automatisk nivåreglering för högsta möjliga förarkomfort Differentialspärr med 100-procentig lamellåsning både bak och fram för bästa möjliga kraftöverföring Vorderachsfederung Framaxelfjädringen Bereifung Däck Radstand Hjulbas Fendt Reaction Lenksystem styrsystem Styrsystemet Fendt Reaction ger bättre körstabilitet vid körning i hög hastighet på väg Automatlägen för fyrhjulsdrift och differentialspärr Smart bromsljusaktivering för tidig varning vid hastighetssänkningar Den kompakta halvramskonstruktionen möjliggör smidig framaxelfjädring, installation av en längsgående arm med fjädringscylinder och en lyftkapacitet på 5,2 ton. Den längsgående armen ger upp till 7 % högre överföring av dragkraft och därigenom större avverkad areal. Nivåregleringen möjliggör konstant körkomfort trots varierande belastning och ger samtidigt optimal sikt framåt. Bredare däck, 540/65 R24 fram och upp till 600/65 R38 bak, tillsammans med optimal viktfördelning säkerställer bästa möjliga dragkraft och minsta möjliga jordpåverkan. Däck för radgrödor med stor diameter ger hög markfrigång. Hjulbasen på mm ger stabilitet och optimal viktfördelning. Styrsystemet Fendt Reaction ger optimal körstabilitet vid körning i höga hastigheter på väg Automatisk styraxellåsning för släpvagnar för högsta komfort och säkerhet

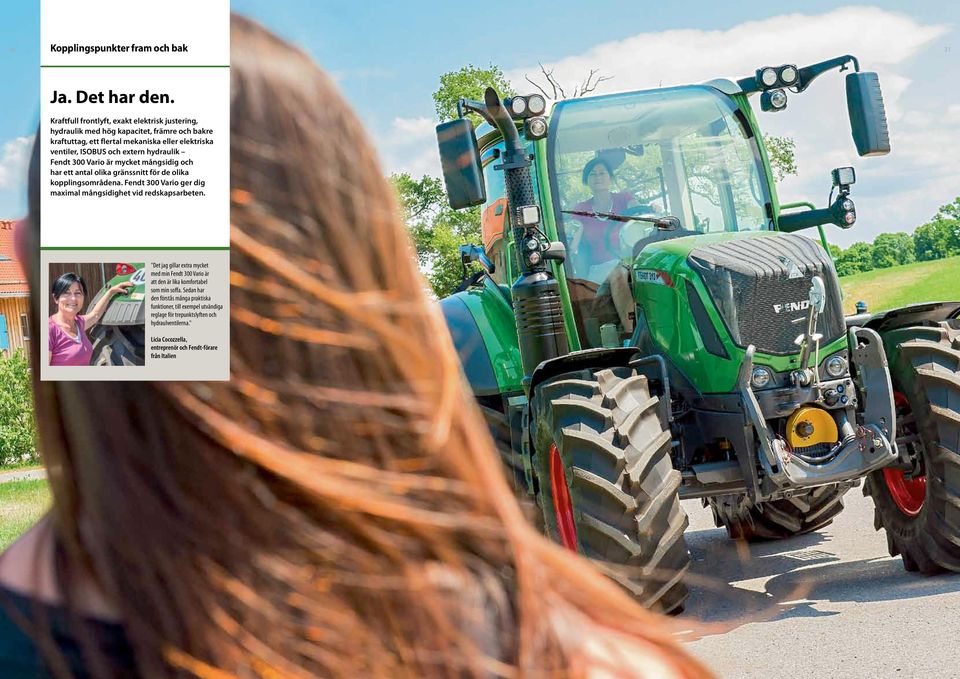

16 30 Kopplingspunkter fram och bak 31 Ja. Det har den. Kraftfull frontlyft, exakt elektrisk justering, hydraulik med hög kapacitet, främre och bakre kraftuttag, ett flertal mekaniska eller elektriska ventiler, ISOBUS och extern hydraulik Fendt 300 Vario är mycket mångsidig och har ett antal olika gränssnitt för de olika kopplingsområdena. Fendt 300 Vario ger dig maximal mångsidighet vid redskapsarbeten. "Det jag gillar extra mycket med min Fendt 300 Vario är att den är lika komfortabel som min soffa. Sedan har den förstås många praktiska funktioner, till exempel utvändiga reglage för trepunktslyften och hydraulventilerna." Licia Cocozzella, entreprenör och Fendt-förare från Italien

17 32 Främre kopplingsområden 33 Full funktion fram. Kraftfull lyft Den stabila halvramskonstruktionen hos Fendt 300 Vario gör det möjligt att använda en frontlyft med hela dan lyftkapacitet. När frontlyften inte behövs kan den kopplas från med avstängningskranen. Lyftarmarna är infällbara, vilket är praktiskt vid parkering eller arbete med frontlastare. Fendt 300 Vario Profi har en avstängningskran för snabb växling mellan enkel- och dubbelverkande funktion utan i- och urkoppling. I Profi-versionen finns dessutom utvändiga reglage för enkel koppling och frånkoppling av frontmonterade redskap. Kraftfullt hydraulsystem Den lastkännande pumpen (LS-kontrollpumpen) har ett maximalt oljeflöde på 110 liter, vilket ger hög volymkapacitet. Den stora pumpkapaciteten innebär att motorvarvet kan hållas lågt, vilket ger lägre bränsleförbrukning, också vid krävande arbeten. I Profi-versionen är Fendt 300 Vario som standard utrustad med en kraftfull 110-liters LS-kontrollpump. I Power-versionen sitter som standard en 84-liters konstantflödespump, men 110-literspumpen kan fås som tillval. Tre tillgängliga typer av frontlyft Fendt 300 Vario kan fås med tre olika typer av frontlyft. Förutom den vanliga frontlyften, finns även en version med lägesreglering samt en med både läges- och lastreglering. Alla versioner är försedda med dämpning och vridskydd för dragarmarnas lagringssprintar. Lastreglering under drift Den bekväma frontlyften har lastregleringskontroll som tillval, vilken kan justeras med hjälp av Varioterminalen. Den använder frontlyftens dubbelverkande ventil för att sänka redskapet och överför redskapets vikt till framaxeln. Det behövs inte längre några regleringsfjädrar för redskapet. Detta ger perfekt markföljning, extra hög dragkraft och skonsam hantering av strängen vid vallskörd. Entlastende Lastregleringskontroll Frontkraftheber för frontlyften Regelung Frontlyftens lastregleringskontroll är en extra stor fördel vid arbete med frontmonterat klippaggregat vid vallarbete, frontmonterade mulcheraggregat eller snöplogar, eftersom redskapet snabbare anpassas efter ojämn mark. En pålitlig duo: I både Power- och Profi-utförande, ger Fendt 300 Vario den bästa lösningen för dina individuella behov samt diverse funktioner och kopplingspunkter vid toppstångsfästet, dubbelverkande hydraulventiler och trycklös retur, 7-poligt uttag, främre kraftuttag (1000 varv/min), elektrohydrauliskt styrd frontlyft (Profi), snabbkopplingshakar, infällbara lyftarmar, avstängningskran. Anbäuräume Främre kopplingsområden Front Frontlyften är helt integrerad i halvramen vilket gör den extra stabil. Frontlyftens dragarmar kan fällas upp diagonalt, vilket skapar mer utrymme för frontlastararbete. Det nya, inbyggda främre kraftuttaget ger 1000 varv/min. Redskapet drivs direkt från motorn vilket ger hög effektivitet.

18 34 Främre och bakre kopplingsområden 35 Tusentals idéer för bakmonterade redskap Funktion och överskådlighet baktill Baktill på traktorn visar Fendt 300 Vario sitt rätta jag. Alla funktionselement, till exempel hydraulkopplingar, kraftuttag och trepunktslyft, är tydligt placerade och enkla att komma åt. Fendt 300 Vario kan utrustas med upp till fyra hydraulventiler. Power-versionen har mekaniska ventiler med flödeskontroll på 1:a och 3:e ventilen. Profiversionen har fritt valbara ventiler och en flödeskontroll med tidsfunktion som enkelt justeras från Varioterminalen. Anslutning av extern hydraulik Anslutningen för extern hydraulik (power beyond) består av en tryckledning, en signalledning och en returledning för hydrauloljan. Signalledningen används för att reglera hydraulpumpens effekt beroende på det aktuella redskapets oljebehov. Tryckledningen ger särskilt högt flöde vid höga oljeflöden. Oljan transporteras direkt dit där den behövs, snabbt och utan effektförluster. Bakre Duomatic-koppling Snabb och enkel i- och urkoppling: Med Duomatic-kopplingen kan tryckluftsledningar från släpet kopplas och kopplas från med ett enkelt handgrepp. Separata oljesystem för transmission och hydraulik De separata transmissions- och hydrauloljesystemen förhindrar att oljorna blandas och garanterar hög tillförlitlighet hos transmissionen. Rätt hastighet för kraftuttaget ställs enkelt in med knappar på Variocentralen: för det bakre kraftuttaget finns hastigheterna 540, 540 E och 1000 varv/min. Kraftuttaget kan även styras med utvändiga reglage på bakre stänkskärmen. Eco-läget 540E passar utmärkt för lättare arbeten och sparar bränsle genom reducerat motorvarvtal. Kraftuttaget hos Fendt 300 Vario har en enastående effekt, eftersom kraften till kraftuttagstappen tas direkt från Vario-transmissionen. PowerBeyond Extern hydraulik (Power Beyond) Externe Utvändiga Betätigung reglage för Heck-Kraftheber bakre trepunktslyften ISOBUS-Steckdose ISOBUS-uttag Tryck- och signalledning för fullständig hydraulisk effektöverföring till den externa hydrauliken (power beyond) Ventilerna kan också styras utifrån, med reglage på bakre stänkskärmen, vilket underlättar vid montering av redskap. Anslutning för ISOBUS-redskapsstyrning. Starre Fast jordbruksdrag Ackerschiene DUDK-/UDK-Kupplungen Hydraulkopplingar Automatische Automatisk styraxellåsning Lenkachssperre Alla anslutningar baktill är logiskt och funktionellt ordnade. Signaluttag, hydraulisk toppstång, hydrauloljeuttag, trycklös retur, tryckluftsbromsar, tryck- och signalledning för extern hydraulik (power beyond), hydraulisk släpvagnsbroms, 7-poligt uttag, snabbkopplingshakar, släpvagnskoppling, bakre kraftuttag 540, 540 E och 1000 varv/min, lågt monterad kulkoppling, fast jordbruksdrag och mycket mer. Lyftarmarna kan fixeras med hjälp av en avstängningskran på bakre trepunktslyften, så att de inte kan röra sig uppåt. Både DCUP- och CUP-kopplingarna gör det möjligt att koppla hydraulventilerna under tryck, vilket gör det enkelt att koppla till och från redskap. De självstängande ventillocken ger säkert skydd mot smuts och vatten. Med automatisk styraxellåsning, som är tillvalsutrustning, låses styraxeln automatiskt upp vid en förbestämd hastighet för släp med självstyrande axlar. Den låsta, självstyrande axeln ger stabila köregenskaper på raksträckor. Föraren behöver inte låsa den självstyrande axeln manuellt utanför det förvalda hastighetsområdet eller vid backning.

19 36 Frontlastare Fendt Cargo Snabb, enkel, smart slutsats i Profi-test 04/14 37 Frontlastare med full kontroll. Bygg ut din traktor Fendt 300 Vario är den perfekta traktorn för arbete med frontlastare: Dess kompakta design och stora styrvinkel gör den snabb och smidig. Du har god överblick över frontlastararbetet genom VisioPlushyttens panoramavindruta även med frontlastaren helt upplyft. Hög hydraulkapacitet ger snabba lyftrörelser och precis manövrering av skopan, redan vid låga motorvarv. Frontlastaren manövreras enkelt med fyrvägsspaken samtidigt som vänsterhanden sköter styrning och körriktning. Hastigheten regleras med foten. Cargo-frontlastaren finns i fyra olika versioner: Cargo 3X70, 4X75, 4X75 compact och CargoProfi 4X75. I kompaktversionen av 4X75 sitter armen infäst 100 mm närmare hytten. Det innebär att traktorn blir ännu mer stabil vid frontlastararbete. Du avgör vilken Cargo-version som passar dig bäst beroende på vilka funktioner du behöver. Precisionsarbeten Tack vare det exakta mätnings- och tiltsensorsystemet hos CargoProfi 4X75 så vet du exakt hur mycket du lastar. Du kan väga lasten med en knapptryckning och utnyttja lastkapaciteten fullt ut. Du behöver inte längre köra till vägstationen och får bättre kontroll över den lastade mängden. Med CargoProfi kan du också ange exakt arbetshöjd och tippvinkel. Skopan töms fullständigt tack vare den inbyggda skakfunktionen som frigör det material som fastnat De olika positionerna spa- ras med minnesfunktionen vilket förenklar arbetsuppgifter som upprepas ofta. Mer information om frontlastarfunktionerna finns i broschyren för Fendt Cargo. Verwindungssteife Vridstyv lastararm för Schwinge de allra für tuffaste robuste jobben Einsätze 3:e och 4:e hydraulventil som tillval, även med multikoppling Brett urval av Fendtredskap, optimalt anpassade till Fendt Cargo Cargo Lock med halvautomatisk låsning Ventilenhet integrerad i tvärbalken Parkeringsstöd kompakt monterade på lastararmen Fendt CargoProfi Inställningarna finns integrerade i Varioterminalen Vågfunktion: Lasterna vägs med hjälp av en knapptryckning; både individuell och total vikt är möjlig Arbetsområdet, t.ex. lyfthöjd och tiltvinkel, kan begränsas Minnesfunktion: spara positioner för lastararm och redskap Ändlägesdämpning Skakfunktion Hastighetsberoende dämpning (automatisk aktivering och inaktivering) Modell 3X/70 2) 4X/75 4X/75 compact 4X/75 profi A Grävdjup (mm) 1) B Lyfthöjd (mm) 1) C Tömningsavstånd (mm) 1) B = 3,5 m C Tömningsavstånd (mm) 1) B = max D Tippvinkel E Tiltvinkel bakåt Lyftkapacitet till full höjd (dan) Max. lyftkapacitet (dan) D B C A E Fendt 300 Vario med frontlastaren Fendt Cargo 4X75 compact 1) Beroende på däck 2) Max. däckdimension 480/65R24 (maxdiameter mm)

20 38 Fendt 300 Vario. Ja Övertygande helt enkelt I Fendt 300 Vario förenas effektiv teknik med sofistikerade lösningar som hjälper dig att klara alla dagliga utmaningar. Flexibel, smidig och pålitlig finns den vid din sida i alla lägen. Den steglösa Vario-transmissionen och den komfortabla hytten ger dig den unika Fendtkörupplevelsen ledare kör Fendt Framaxel med 52 pendlingsvinkel 2. Frontlyft med utvändig manövrering (Profi) 3. Främre kraftuttag 4. Slutväxlar av planettyp 5. 4,4 l AGCO Power-motor med 4 ventiler per cylinder 6. Kylarenhet 7. SCR-katalysator 8. Steglös Vario transmission 9. Hydraulmotor 10. Hydraulpump 11. Integrerad 4WD-koppling (handbroms) 12. Bränsletank på 210 liter 13. AdBlue -tank på 23 liter 14. Bakre kraftuttag 15. Bakaxel 16. LED-arbetsbelysning (tillval) 17. Bakre trepunktslyft 18. VisioPlus-förarhytt med integrerad klimatanläggning och glasyta på nästan 6 m Pneumatisk hyttfjädring 20. Variocentral 21. Varioterminal 7-A 22. Luftfjädrad superkomfortstol, stolsvärme, svängbar och med pneumatiskt stöd för korsryggen. 23. Komfortpassagerarsäte med automatiskt säkerhetsbälte 24. Vidvinkelspegel, elektriskt justerbar och uppvärmd (Profi) 25. Utvändiga reglage för bakre trepunktslyft, kraftuttag och en hydraulventil (Profi)

21 40 Modellversioner Tekniska specifikationer Standardutrustning och tillvalsutrustning = standard = tillval 41 Fendt 300 Vario Power-version Fendt 300 Vario i Profi-version Fendt Motor Nominell effekt ECE R 24 (kw/hk) 69 / / / / 126 Maxeffekt ECE R 24 (kw/hk) 81 / / / / 138 Nominell effekt EC 97 / 68 1) (kw/hk) 74 / / / / 133 Maxeffekt EC 97 / 68 1) 83 / / / / 142 Antal cylindrar/kylning 4/vatten 4/vatten 4/vatten 4/vatten Cylinderdiameter/slaglängd (mm) 108 / / / / 120 Cylindervolym (cm³) Nominellt motorvarvtal (varv/min) Motorvarvtal vid maxeffekt (rpm) Optimal bränsleförbrukning (g/kwh) Max. vridmoment 1550 rpm (Nm) Momentstegring (%) Bränsletank (l) AdBlue (l) Oljebytesintervall i drifttimmar Transmission/kraftuttag Steglös Vario-transmission, ML km/h 40 km/h 40 km/h 40 km/h Hastighetsområde: (framåt/bakåt) 0,02 till 40 km/h/0,02 till 25 km/h Främre kraftuttag (varv/min) 1000 Bakre kraftuttag (varv/min) standard 540/540E/1000 Bakre kraftuttag (varv/min) tillval 540 / 1000 / dr.hj.beroende kraftuttag (4,5 varv/körd meter 540/65R34) Hydraulik Typ Manövrering Hydraulpumpflöde (l/min) Elektrohydrauliskt manövrerad trepunktslyft med lyftarmsdämpning Flytläge, läges-, dragkrafts- och steglös blandningsreglering Tandempump (46+38 l) totalt 84 l/min eller lastkännande hydraulsystem med kontrollpump 110 l/min Arbetstryck (bar) Utvändiga hydraulventiler standard/max 2 / 4 2 / 4 2 / 4 2 / 4 Max. uttagbar oljevolym (l) Flödesvolym, spolventiler (Power) 1:a ventilen: liter, 2:a och 4:e ventilen: upp till 80 liter, 3:e ventil med liter Max. lyftförmåga, bakre trepunktslyft (dan) Max lyftförmåga, främre trepunktslyft (dan) Bromsar Bakre bromsar Fyrhjulsbroms Våt ringkolvsbroms Automatisk inkoppling fyrhjulsdrift Vikter och mått Tomvikt med förarhytt (kg) Max tillåten totalvikt (kg) Max tillåten framaxellast (kg) 4500 (vid 8 km/h: 7500) Max tillåten bakaxellast (kg) Maxbelastning draganordning (kg) Totallängd (mm) Totalbredd (mm) Hjulbas (mm) Totalhöjd komforthytt (mm) Avstånd från axelns mitt till förarhyttens ovankant (mm) Markfrigång med max däck (mm) Standard spårvidd fram (mm) Standard spårvidd bak (mm) Elektrisk utrustning Generator Batteri 14 V/150 A 100 Ah/12 V Utrustningsnivåer Power Profi Vario-reglage Vario-joystick med 2 farthållare, 1 motorvarvtalsminne, samt automatikläge för bakre kraftuttag Flerfunktionsjoystick med 2 farthållare, 2 motorvarvtalsminne, automatikläge och reglage för hydraulsystemet Varioterminal 7-A med knappmanövrering Variotronic redskapsstyrning (ISOBUS) Variotronic TI vändtegsautomatik Vario TMS (Tractor Management System) Förarhytt Hel framruta Hel framruta och dörr till höger Öppningsbar framruta och dörr till höger Mekanisk hyttfjädring Pneumatisk hyttfjädring Ratt, lutningsbar och ställbar i höjdled Komfortstol, luftfjädrad med ryggstöd (utan vridadapter/dynjustering, armstödsjustering till höger) Svängbar superkomfortstol med stolsvärme, svankstöd, inställbar sittdyna och armstödsjustering på båda sidor Passagerarsäte med automatiskt säkerhetsbälte Radiomonteringssats med två stereohögtalare Blaupunkt radio med CD, MP3 och två stereohögtalare Fyra stereohögtalare Luftkonditionering Automatisk klimatkontroll Filter för miljöfarliga ämnen (aerosol) Standardtorkare fram Parallelltorkare fram Uppvärmd bakruta Sidobackspeglar, mekaniskt justerbara Sidobackspeglar, elektriskt justerbara, uppvärmda Sidobackspeglar och vidvinkelspegel mekaniskt justerbara Sidobackspeglar elektriskt justerbara och vidvinkelspegel uppvärmd Innerbackspegel Arbetslampor hyttak, 4 bak, 2 fram Arbetslampor A-stolpe, hyttak fram, stänkskärmar bak Arbetslampor LED A-stolpe, stänkskärmar bak Innerbelysning Fäste för extrautrustning Kylfack Elektrisk huvudströmbrytare Extra förvaringsutrymmen och belysning till vänster i innertaket Motor / Transmission Värmarenhet (motor-, transmissionsolja) Fram/back-funktion, Stop and Go-funktion Akustisk signal vid backning Chassi/körsäkerhet Tryckluftssystem (en- eller tvåkrets) Automatisk låsning av medstyrande axel på släpvagn Duomatic-koppling för tryckluftsanslutning 4WD/differentialspärrar Komfortreglage fyrhjulsdrift/differentialspärrar Differentialspärr bak/fram med 100 % lamellåsning och styrvinkelsensorer Utrustningsnivåer Power Profi Kraftuttag Bakre kraftuttag (540/540E/1 000 r/min) Flänskraftuttag (540/540E/1 000 r/min) Bakre kraftuttag (540/drivhjulsberoende/1 000 r/min) Fram: varv/min Utvändiga reglage för bakre kraftuttag Hydraulik Lastavkännande system med tillgängligt oljeflöde på 110 l/min Elektrohydraulisk bakre trepunktslyft enkelverkande (EPC), 1:a och 2:a hydraulventilen bak 1:a ventilen i mitten och bak 3:e hydraulventilen bak 3:e ventilen i mitten och bak 3:e ventilen i mitten (i stället för 3:e ventilen bak) 4:e ventilen bak Retur bak Retur mitten höger sida Trycklös retur bak Anslutningar för extern hydraulik, Power beyond Manövrering av hydraulventiler med fyrvägsspak (mekaniskt i Power-utförande, elektriskt i Profi), CUPkoppling bak DCUP-kopplingar bak (1:a 4:e ventilen) Hydraulisk toppstång bak Frontlyft, enkel-/dubbelverkande (ansluts i mitten, 1:a / 3:e ventilen) Komfortfrontlyft, enkel-/dubbelverkande med utvändiga reglage (separat ventil) Komfortfrontlyft, enkel-/dubbelverkande, med lägesreglering (EHR) och utvändiga reglage (separat ventil) Komfortfrontlyft, enkel-/dubbelverkande, med lägesreglering (EHR) och lastreglering samt utvändiga reglage (separat ventil) Chassi Hitchkrok och jordbruksdrag Automatisk släpvagnskoppling med fjärrmanövrering, bak Kulkopplingsdrag, justerbart i höjdled Kulkoppling med låg kopplingspunkt Släpvagnskoppling Svängbar dragstång PitonFix Roterande varningsljus vänster och höger Svängbara, ledade framskärmar Frontvikter, olika storlekar Hjulvikter för bakhjul Frontlastare Förberedd för lastarinfästning Frontlastare Cargo 3X/70 Frontlastare Cargo 4X/75 Frontlastare Cargo 4X/75 compact Frontlastare Cargo 4X/75 profi Däck Standard fram Standard bak Tillval fram Tillval bak Tillval fram Tillval bak 440/65R24 540/65R34 440/65R24 540/65R34 480/65R24 540/65R38 480/65R24 540/65R38 480/65R24 480/65R R R24 540/65R38 540/65R R R38 540/65R24 540/65R24 540/65R24 540/65R24 600/65R38 600/65R38 600/65R38 600/65R38
