PFAS ämnens spridning och effekt i Arlandaområdet. Tomas Viktor,

Transkript

1

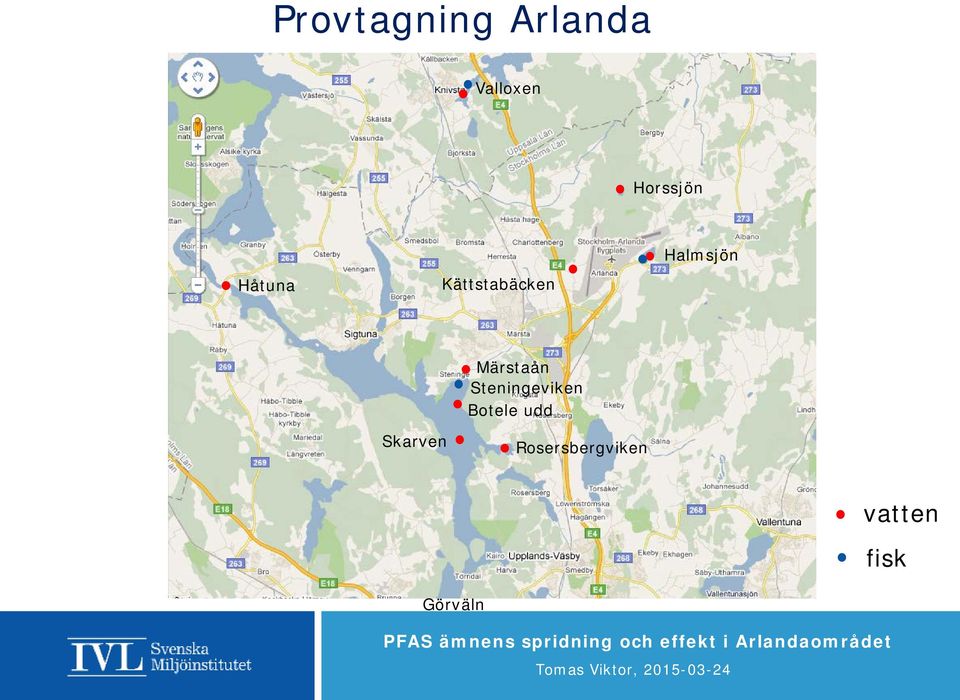

2 Provtagning Arlanda Valloxen Horssjön Håtuna Kättstabäcken Halmsjön Märstaån Steningeviken Botele udd Skarven Rosersbergviken vatten fisk Görväln

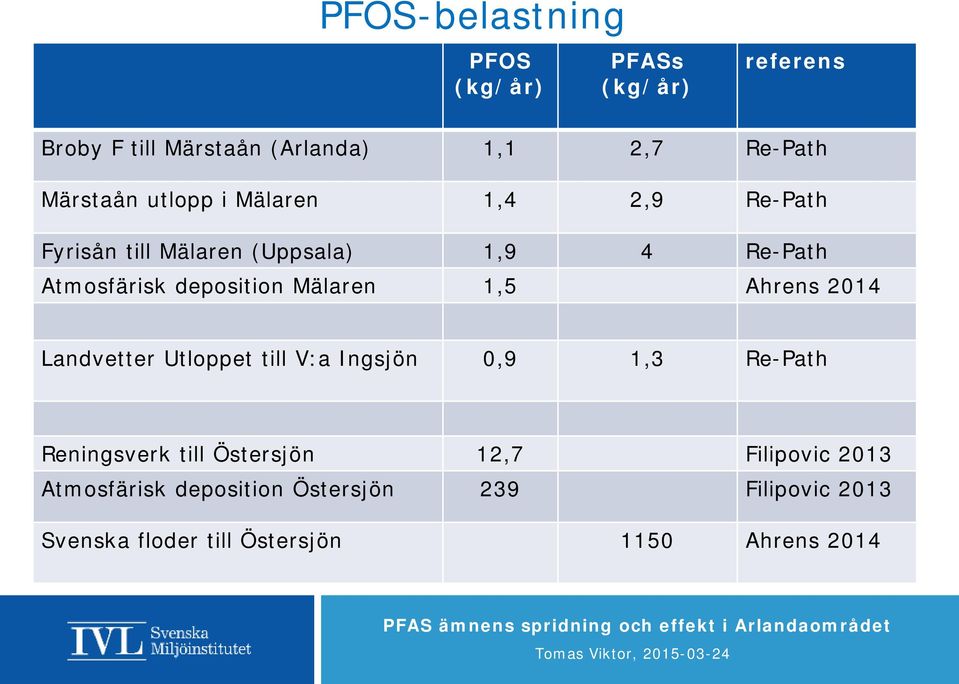

3 PFOS-belastning PFOS (kg/år) PFASs (kg/år) referens Broby F till Märstaån (Arlanda) 1,1 2,7 Re-Path Märstaån utlopp i Mälaren 1,4 2,9 Re-Path Fyrisån till Mälaren (Uppsala) 1,9 4 Re-Path Atmosfärisk deposition Mälaren 1,5 Ahrens 2014 Landvetter Utloppet till V:a Ingsjön 0,9 1,3 Re-Path Reningsverk till Östersjön 12,7 Filipovic 2013 Atmosfärisk deposition Östersjön 239 Filipovic 2013 Svenska floder till Östersjön 1150 Ahrens 2014

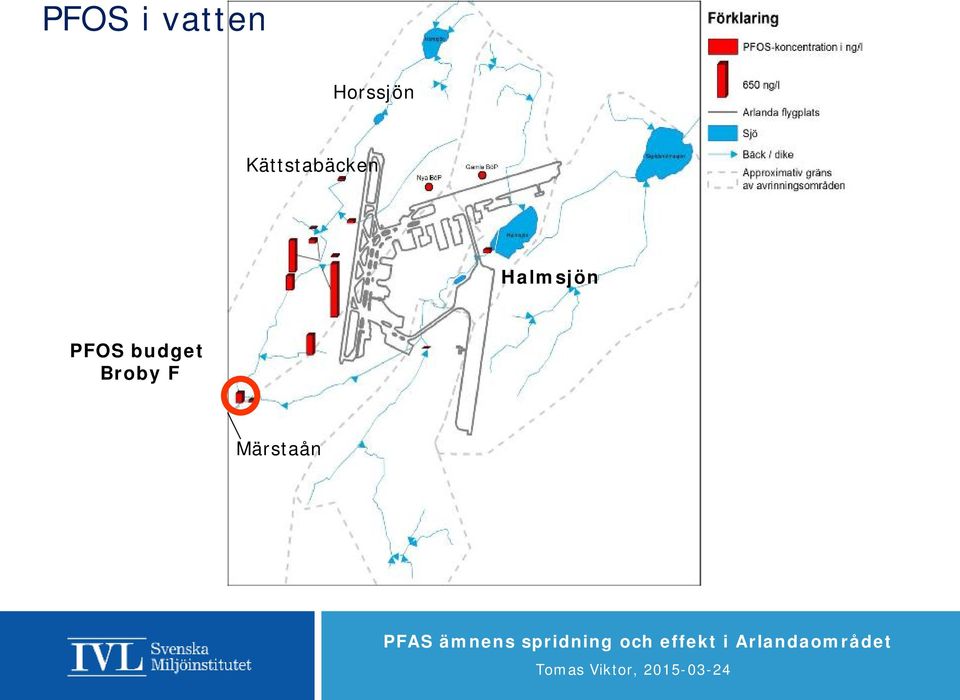

4 PFOS i vatten Horssjön Kättstabäcken Halmsjön PFOS budget Broby F Märstaån

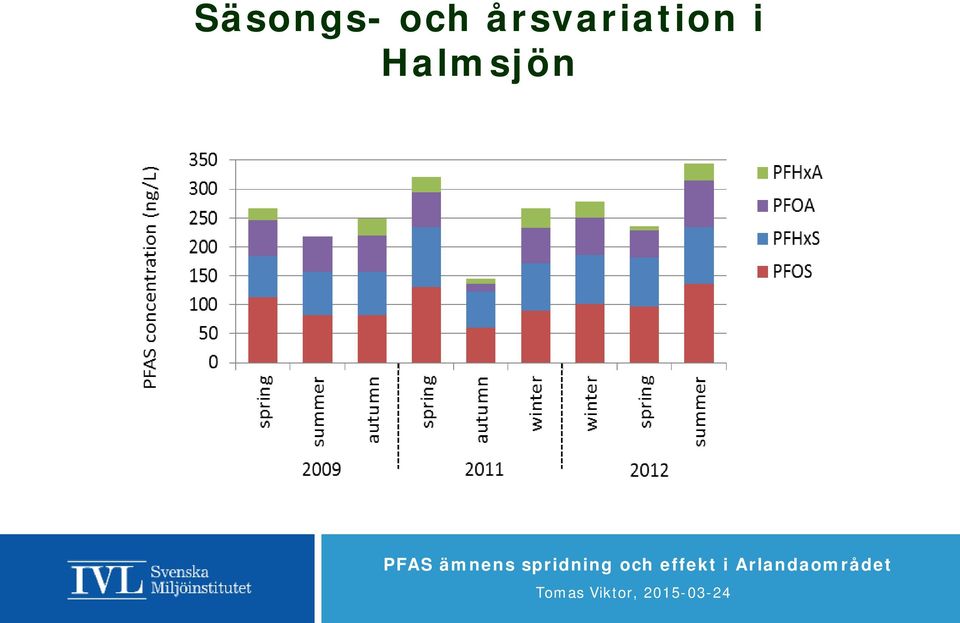

5 Säsongs- och årsvariation i Halmsjön

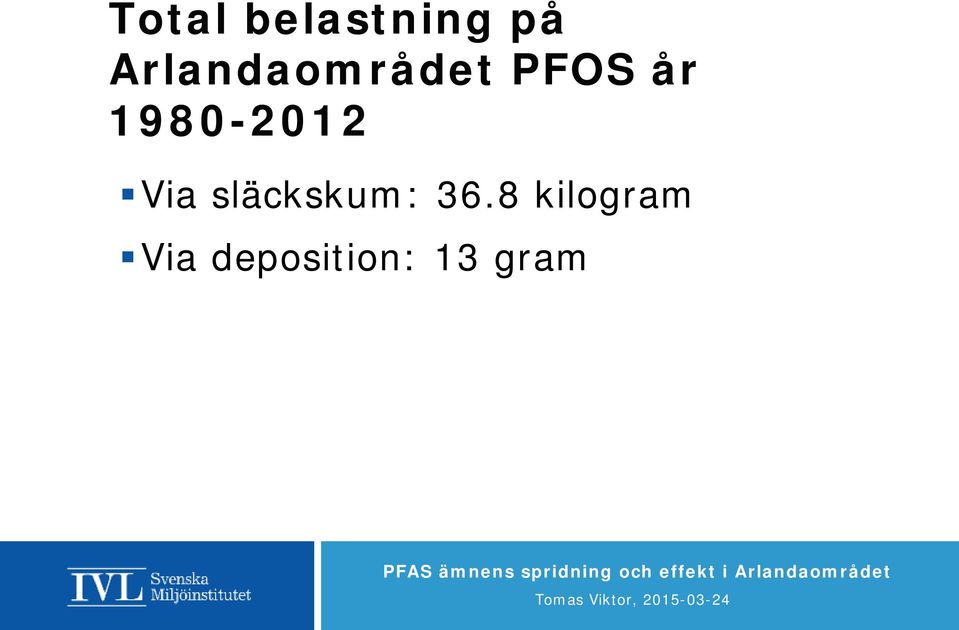

6 Total belastning på Arlandaområdet PFOS år Via släckskum: 36.8 kilogram Via deposition: 13 gram

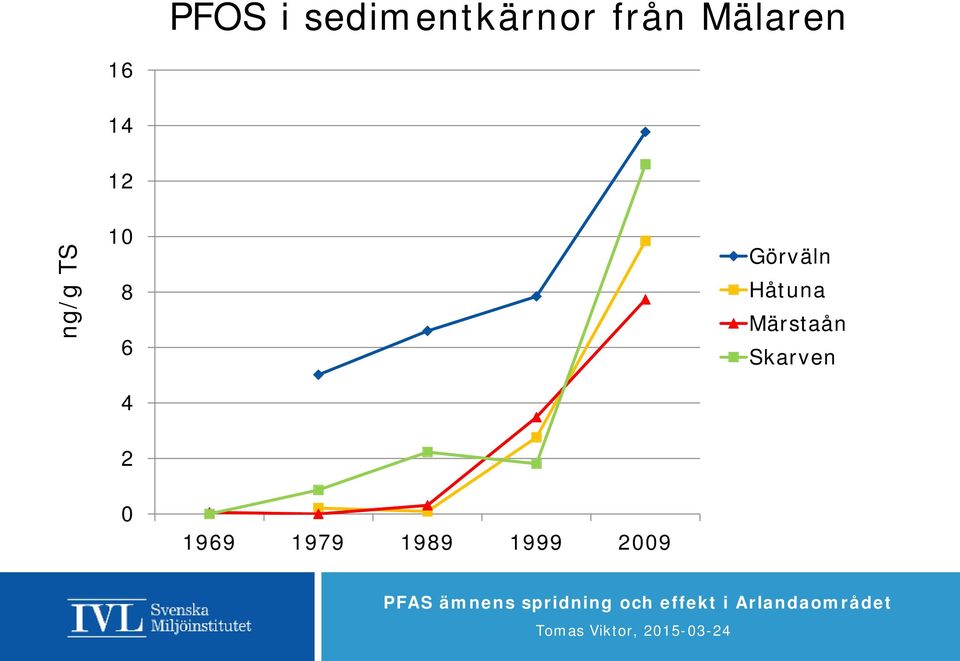

7 PFOS i sedimentkärnor från Mälaren ng/g TS Görväln Håtuna Märstaån Skarven

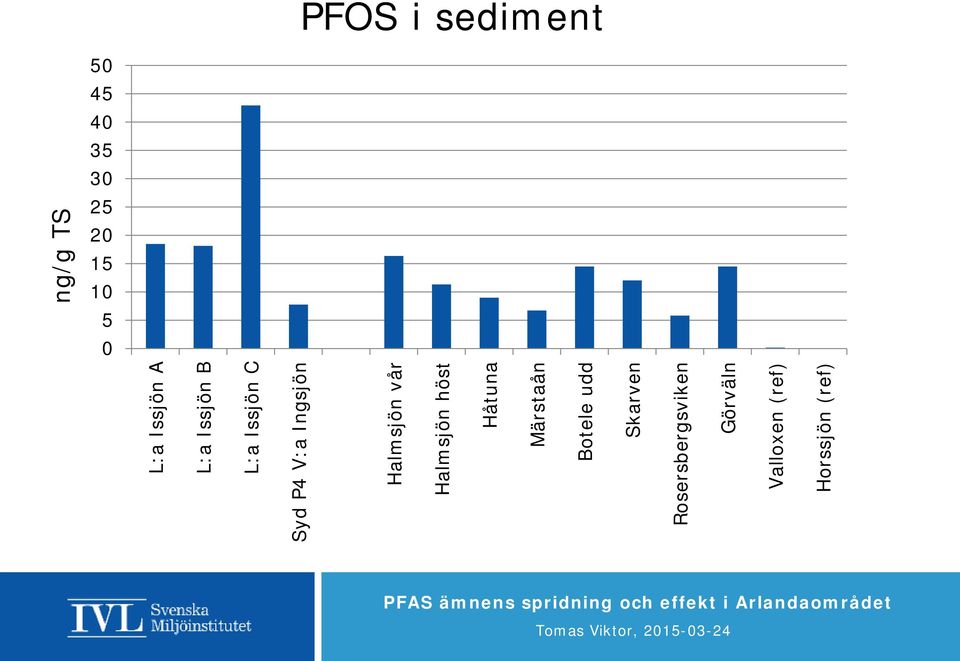

8 PFOS i sediment ng/g TS L:a Issjön A L:a Issjön B L:a Issjön C Syd P4 V:a Ingsjön Halmsjön vår Halmsjön höst Håtuna Märstaån Botele udd Skarven Rosersbergsviken Görväln Valloxen (ref) Horssjön (ref)

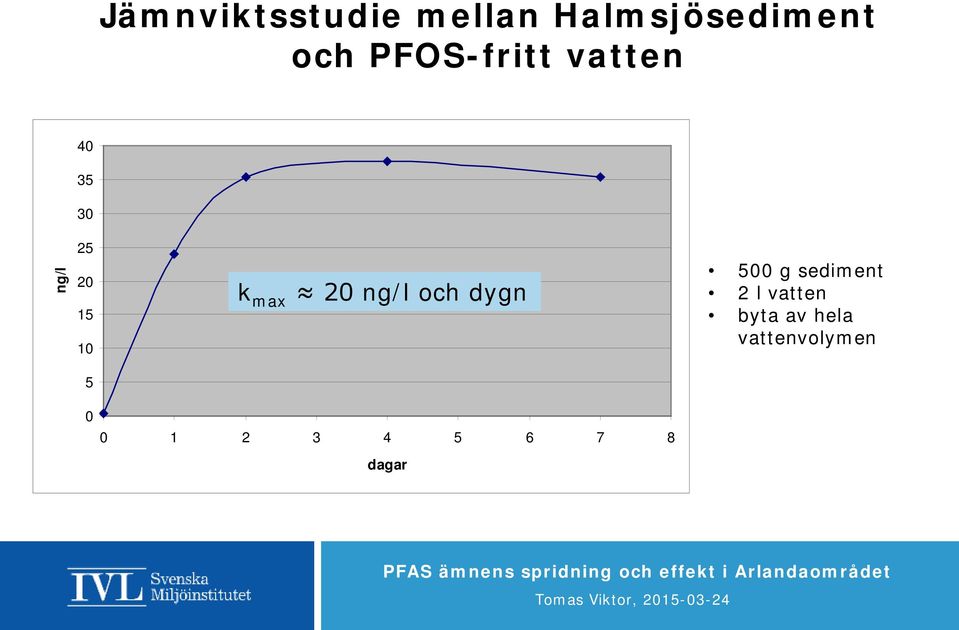

9 Jämnviktsstudie mellan Halmsjösediment och PFOS-fritt vatten ng/l k max 20 ng/l och dygn 500 g sediment 2 l vatten byta av hela vattenvolymen dagar

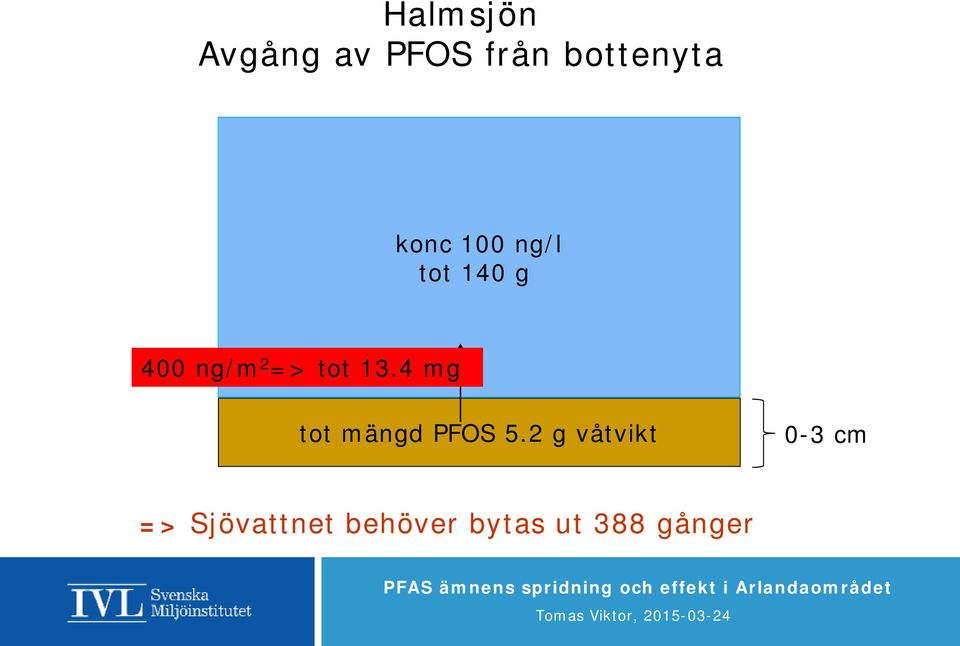

10 Halmsjön Avgång av PFOS från bottenyta konc 100 ng/l tot 140 g 400 ng/m 2 => tot 13.4 mg tot mängd PFOS 5.2 g våtvikt 0-3 cm => Sjövattnet behöver bytas ut 388 gånger

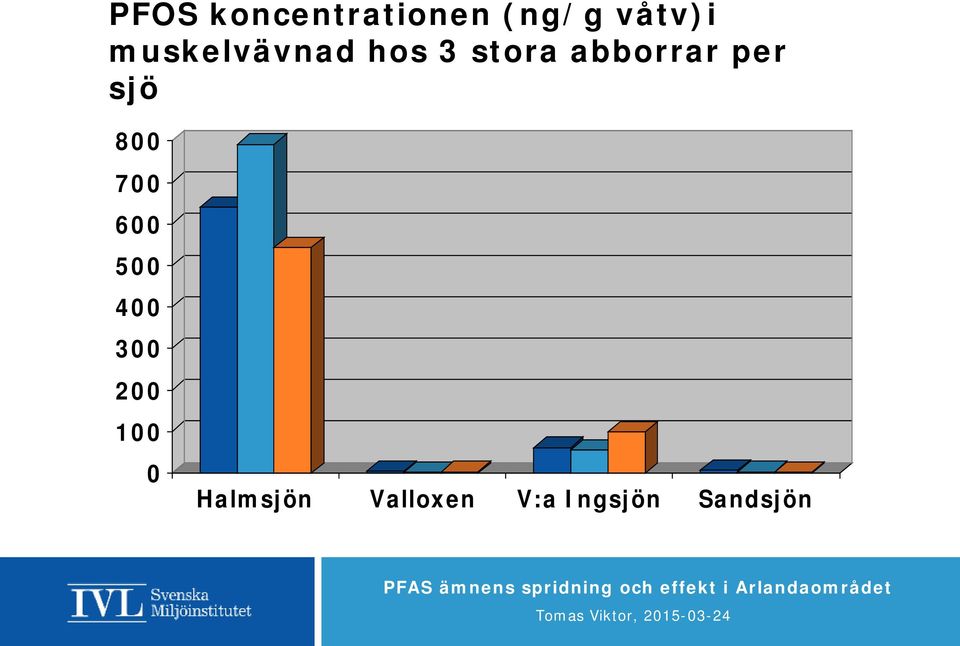

11 PFOS koncentrationen (ng/g våtv)i muskelvävnad hos 3 stora abborrar per sjö Halmsjön Valloxen V:a Ingsjön Sandsjön

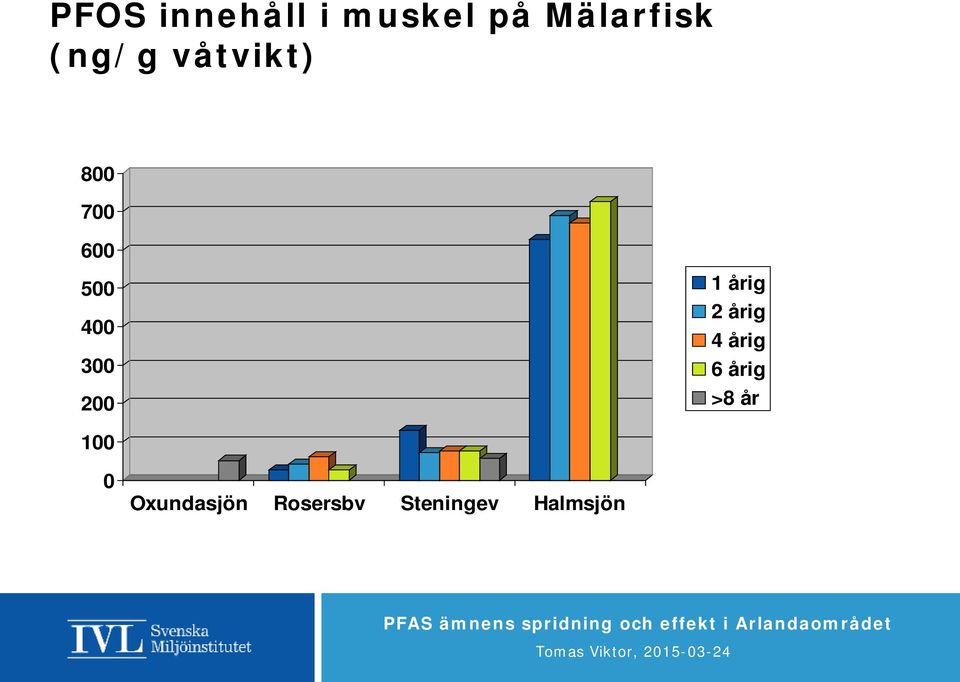

12 PFOS innehåll i muskel på Mälarfisk (ng/g våtvikt) årig 2 årig 4 årig 6 årig >8 år Oxundasjön Rosersbv Steningev Halmsjön

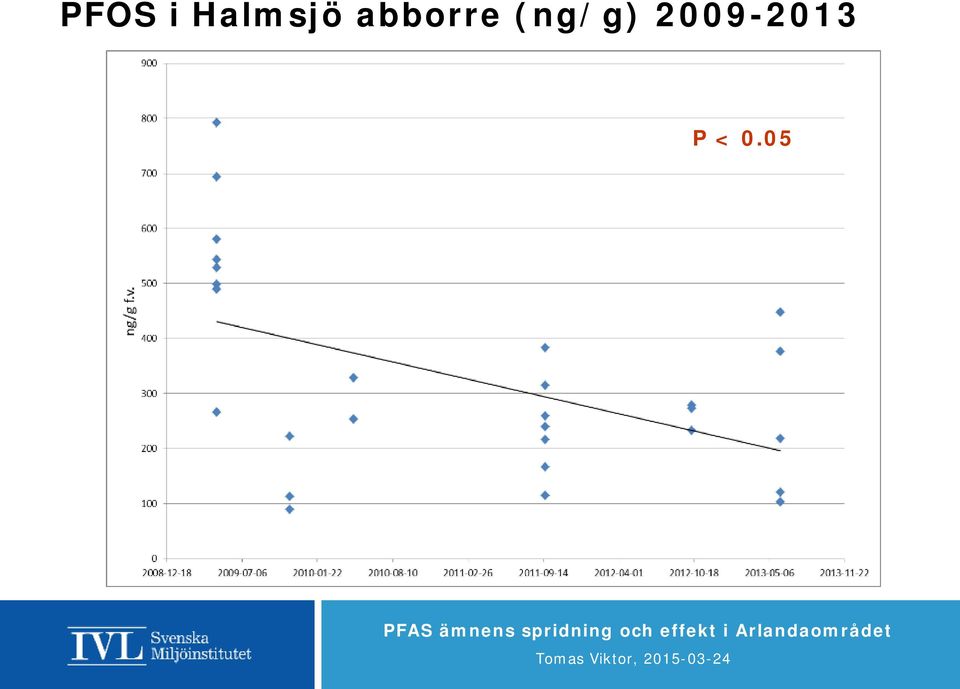

13 PFOS i Halmsjö abborre (ng/g) P < 0.05

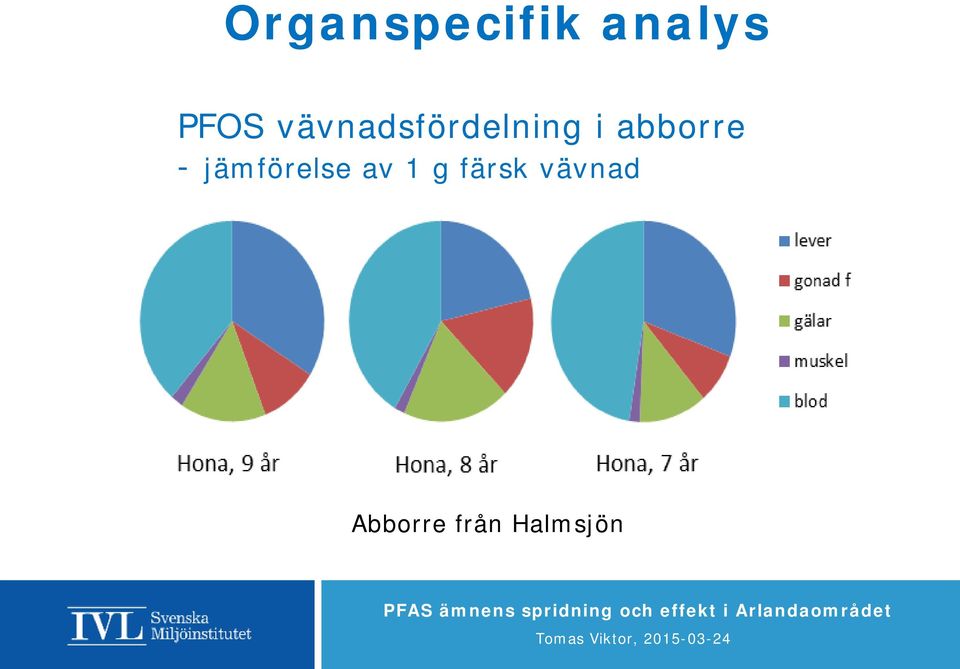

14 Organspecifik analys PFOS vävnadsfördelning i abborre - jämförelse av 1 g färsk vävnad Abborre från Halmsjön

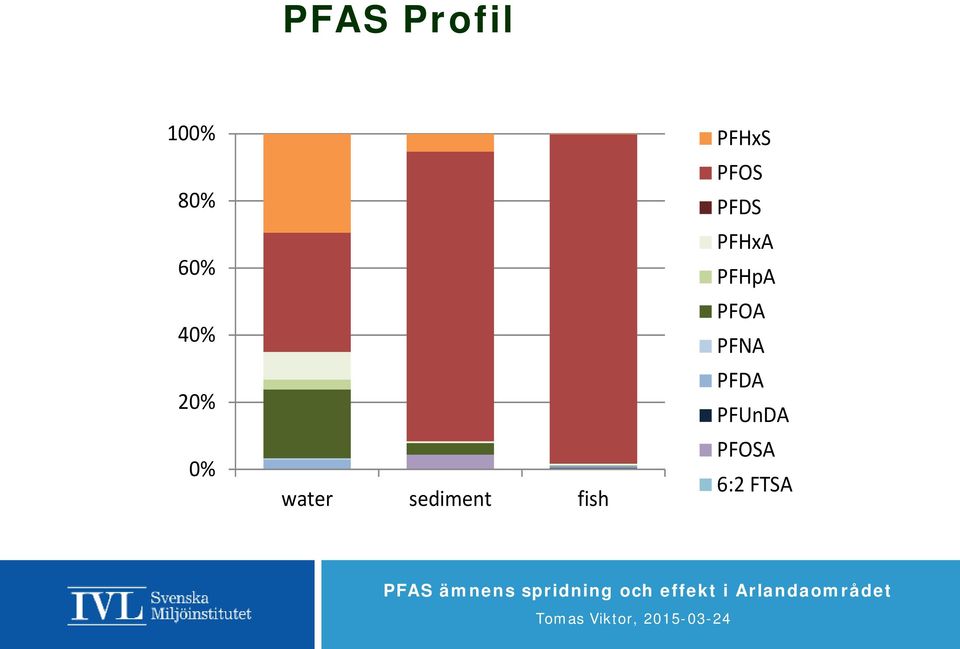

15 PFAS Profil 100% 80% 60% 40% 20% 0% water sediment fish PFHxS PFOS PFDS PFHxA PFHpA PFOA PFNA PFDA PFUnDA PFOSA 6:2 FTSA

16 Övrig Biota PFOS Gråsugga 6.4 ng/g f.v. Zebramussla 3.4 ng/g f.v.

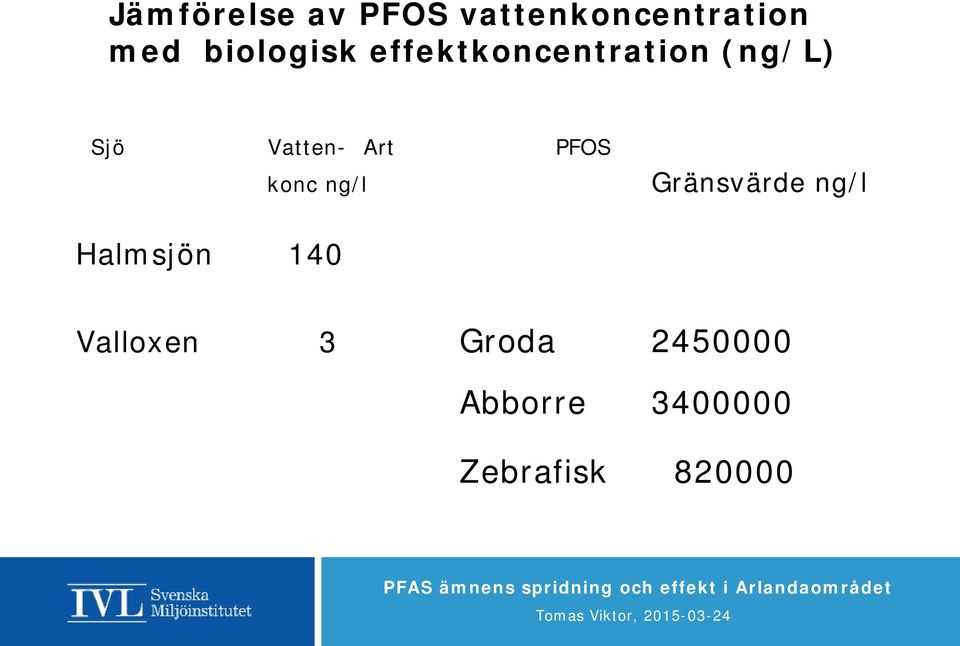

17 Jämförelse av PFOS vattenkoncentration med biologisk effektkoncentration (ng/l) Sjö Vatten- Art PFOS konc ng/l Gränsvärde ng/l Halmsjön 140 Valloxen 3 Groda Abborre Zebrafisk

18 Biologiska effektstudier Kläckningsfrekvens för abborrom naturligt lagd i alla sjöar

19 Insamling av abborrom Leksubstrat i form av 3-5 m långa granar placerades ut under hösten Leken startar när vattentemperaturen når 8 Cº. Rom insamlades på alla lokaler.

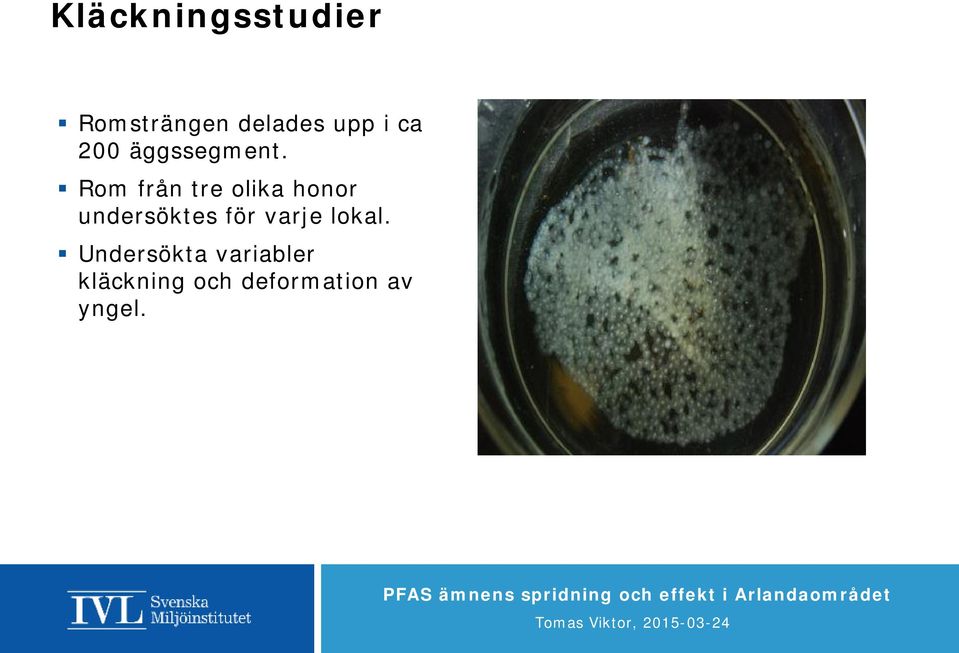

20 Kläckningsstudier Romsträngen delades upp i ca 200 äggssegment. Rom från tre olika honor undersöktes för varje lokal. Undersökta variabler kläckning och deformation av yngel.

21 Föräldragenerationen F 0 (hane och hona) från Halmsjön, och Valloxen har levt i sjön minst 3 år och är naturligt exponerade för PFOS, PFOA och andra PFAS-ämnen. Vad händer om den nybefruktade rommen får kläckas i rent PFAS fritt vatten?

22 Kläckningsutfall för abborrom Kläckbarheten hos abborrom visar på helt normala värden. Medelvärdena skiljer sig ej signifikant mellan sjöarna. Halmsjön 90,2 % Valloxen 93,9%

23 Uppföljning av abborr yngel De utkläckta ynglen studeras vidare och ca 100 individer från varje romsträng fixeras i formalin för morfologisk bedömning. Ynglen från sjöarna uppvisar normal morfologi och inga förhöjda frekvenser av deformationer kan detekteras.

24 Exponering av kräftor från referenssjö för PFOS i höga koncentrationer Upptag under 21 dygn 54 gånger till maximalt 1900 ng/g Utsöndring under 2 månader Medelkoncentration efter 1 mån 900 ng/g 2 mån 770 ng/g

25 Undersökning av upptag och utsöndringshastighet av PFOS i signalkräfta Kräftor (2-5 år gamla) från Halmsjön överfördes till rent vatten Innehållet av PFOS i stjärtmuskel vid start Medelkonc. 267 (9-425) ng/g 1 månad 36(10-62) ng/g 2 månader 42(27-57)ng/g 4 månader 4,2 (1,0-7,8)ng/g 6 månader 8,7 (2,8-14,5)ng/g Motsvarar ca 97% utsöndring

26 Tack för visat intresse

27 Budget PFOS-mängder till Norra Mälaren

28 Koncentration (ng/l) Modellberäknad koncentration av PFOS i Halmsjöns vatten Modellerad koncentration 8 (2) ng/l

29 Atmosfärisk deposition C (nederbörd) Antaganden: : 0.55 ng/l : 1.1 ng/l >: 2.2 ng/l Depostion (kg/år) 9,0E-04 8,0E-04 7,0E-04 6,0E-04 5,0E-04 4,0E-04 3,0E-04 2,0E-04 1,0E-04 0,0E

30 Sediment jämnviktsstudier, 6 mån Halmsjön (n=2) V:a Insjön Issjöbäcken ursprunglig vatten konc 100 ng/l 240 ng/l 20 ng/l ökning +45 ng/l +17 ng/l +230 ng/l RESULTAT 0.82 % 0.38 % 1.5 % 20 ng/g TS 11 ng/g TS 45 ng/g TS desorption fr partiklar och porvatten

31 Simuleringar Årlig bortförsel (kg) 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 Beräknad bortförsel av PFOS ur systemet per år Transport ut till Märstaån Transport till Kolsta reningsverk År 2012: 0.4 kg ut från Broby F Jämförs med mätningar: ca 2 kg/år

32 Histopatologi Levrar fixerade från stora abborrar från Halmsjön och Valloxen V:a Ingsjön och Sandsjön Inga sjukdomssymptom som fettvakuolisering eller cellförändringar kunde detekteras hos någon fisk

33 Effektstudie 2009 Kläckningsfrekvens av rom från åkergroda (Rana arvalis) normal frekvens Sandsjön V:a Ingsjön Issjöbäcken Halmsjön

34 Simuleringar Ackumulerad mängd (kg) 25,00 20,00 15,00 10,00 5,00 0,00 Ackumulerad mängd PFOS i Arlandaområdet Mark Grundvatten Halmsjöns vatten Södra Halmsjöbäcken Norra Halmsjöbäcken Kättstabäcken KDA dammsystem Halmsjöns sediment År 2012: 8.4 kg (varav ca 5 kg i mark (13 %), 2,6 kg i GV) SFT, 2008: % av använd PFOS kvar i mark

35 Hur ofta kan en normal byggd person äta en portion abborrfilé? Det dagliga intaget utgörs bara av fisk Lokal Portion (á 115 g)/månad Halmsjön 0,42 Valloxen referens 54 Oxundasjön 5,3 Rosersbergsviken 4,5 Steningeviken 4,8 Västra Ingsjön 6,8
