EX-klassade detektorer och larmknappar

Transkript

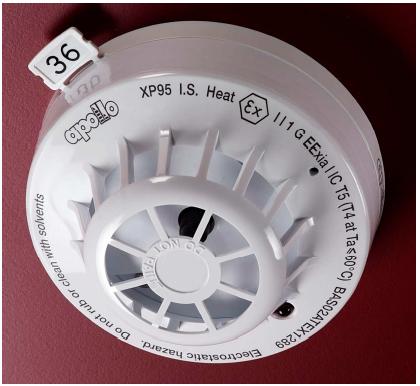

1 EX-klassade detektorer och larmknappar EX-klassade branddetektorer och larmknappar från Intellia Intellias EX-klassade produkter innefattar adresserbara joniserande och optiska rökdetektorer, temperaturdetektorer, detektorsocklar och kompatibla manuella larmknappar. Det finns även två valbara omvandlare som säkerställer kommunikationsintegriteten mellan detektorerna och kontrollutrustningen inom ett EX-systems gränser. Intellias EX-klassade detektorer och larmknappar är godkända enligt BASEEFA. De är godkända enligt BS EN :2004, BS EN50284:1999, BS EN50020:2002 och BS EN :2004. Alla typer är certifierade enligt EEx ia IIC T5 vid omgivande temperaturer på upp till 40 o C, eller T4 vid omgivande temperaturer på upp till 60 o C.

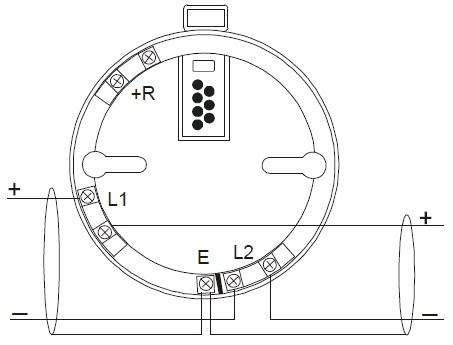

2 Intellia EX-klassad joniserande rökdetektor APO Detektorns sensordel består av två kammare; en öppen, yttre kammare och en referenskammare innanför. Monterad i referenskammaren är en radioaktiv folie av Americium 241 som gör det möjligt för ström att gå igenom den inre och yttre kammaren när detektorn är i drift. När rök kommer in i detektorn minskar strömflödet i den yttre kammaren och därför ökar den uppmätta spänningen mellan de två kamrarna. Denna analoga spänningssignal konverteras till en digital signal av det elektroniska kablaget och sänds till central. Kontrollutrustningens mikroprocessor jämför signalen med lagrad data och initierar ett förlarm eller brandlarm när rökdensiteten ökar. När det finns ett brandtillstånd instruerar centralen detektorn att slå på sin indikeringslampa. Säkerhetsanmärkning Detektorerna, oberoende provade av Nationella Radiologiska Skyddsstyrelsen (NRPB), möter samtliga krav specificerade i Recommendations for ionisation smoke detectors in implementation of radiation standards publicerat av Kärnenergibyrån i Organisationen för Ekonomiskt samarbete och utveckling (OECD) Vid slutet på dess rekommenderade drifttid om 10 år bör joniserande rökdetektorer returneras till Schneider Electric för återvinning, eller återvinnas på ett lokalt godkänt och miljösäkert sätt. Intellia EX-klassad optisk rökdetektor APO Intellia optiska rökdetektorer integrerar en pulserande LED placerad i en labyrint inuti detektorns kapsling. Labyrinten är designad att utesluta ljus från externa källor. Vinklad mot indikatorn är en fotodiod som i klara luftförhållanden inte mottager ljus direkt från indikeringen. Detektorn skickar en klar luft -signal till centralen. När rök kommer in i labyrinten sprids ljus på fotodioden och signalen till centralen ökar. Signalen processeras av elektroniskt kablage och sänds till kontrollutrustningen på exakt samma sätt som i en joniserande rökdeteketor. Intellia EX-klassad värmedetektor APO Intellias EX-klassade värmedetektor skiljer sig från Intellias EX-klassade rökdetektorer genom sin låga luftflödesmotståndskapsling vilken ger god kontakt mellan sensortermistorn och omgivande luft. Enheten övervakar temperaturen genom att använda ett enda nätverk av termistorer vilket ger en spänningsutgång proportionell till den externa lufttemperaturen. Spänningssignalen processeras och skickas till kontrollutrustningen på samma sätt som i en joniserande rökdetektor.

3 Tekniska data APO APO APO Detektorprincip Joniserande kammare Fotoelektrisk detektering Radioaktiv isotop: Temperaturkänslig av ljus spritt framåt av Americium 241 resistans rökpartiklar Aktivitet: 33,3kBq, 0,9µCi Driftspänning 14 22VDC Viloström 340µA 300µA 300µA Larmindikator 1 röd LED Matningskablage Tvåtråds, polkänslig Luftfuktighet 0 95% relativ luftfuktighet (ingen kondens eller is) Skyddsklassning IP43 Drifttemperatur -20 o C o C (T5) -20 o C o C (T4) Temperaturområde (Ingen kondens eller is) -20 o C o C Max. relativ luftfuktighet (ingen kondens) 0 95% Dimensioner 100mm diameter 42mm höjd (50mm höjd i sockel) Vikt 105g Material - Kapsling - Terminaler BASEEFA-certifikat, nr. Vit polykarbonat V-0-klassad UL94 Förnicklat rostfritt stål BAS02ATEX1289 Klassning E Ex ia IIC T5 (T4 vid Ta 2 60 o C) Artikelnummer Monteringssockel APO Värmedetektor Läge Klass Applikationstemp. o C Statisk responstemp. o C (EN54-5:2000) Typ. Max. Min. Typ. Max. 1 A1R A A2S CR CS

4 Intellia EX-klassad sockel APO Sockeln till de EX-klassade produkterna är inte identisk med sockeln till de vanliga produkterna. Detta säkerställer att standarddetektorer inte kan installeras i ett EX-klassat system av misstag. L1 = Slinga + L2 = Slinga E = Skärm EX-klassad adresserbar slinga Intellia EX-klassade manuella larmknappar När den aktiveras avbryter den EX-klassade larmknappen inte bara pollingcykeln för att indikera till centralen att den har blivit manövrerad, den rapporterar även sin adress. Därför kan ett larm och dess plats rapporteras på mindre än 0,2 sekunder. Standardlarmknappen är baserad på den vattensäkra modellen och är en röd larmknapp med brytbart glas, en skyddande ram som kan lyftas upp finns tillgänglig. Tekniska data Driftspänning: 14 22VDC Viloström: 230µA Matningskablage: Tvåtråds, polkänslig Plintfunktioner: L1: + L2: - O.B.S.! EX-enheter är polkänsliga Skyddsklass: IP65/IP67 Drifttemperatur: -20 o C o C (T5) / -20 o C o C (T4) Luftfuktighet: 0-95% (ingen kondens) Dimensioner: 124 x 124 x 60mm Vikt: 400g Färg: Röd BASEEFA-certifikat, nr.: BAS02ATEX1290 Klassificering: E Ex ia IIC T5 (T4 vid Ta 2 60 o C) Art. nr :

5 Intellia protokollomvandlare Omvandlaren är en slingmatad enhet som drar en låg viloström och är därför genomskinlig för både slingdrivern och EXdetektorerna. Då omvandlaren används inom det säkra området, d.v.s. före säkerhetsbarriären, behövs ingen certifiering. Omvandlaren faller under den generiska beskrivningen Safe Area Apparatus på det certifierade systemschemat. Omvandlaren finns inuti en gjuten plastkapsling som antingen kan snäppas på en standard 35mm DIN-skena eller centralmonteras genom att använda de utdragbara spärrarna i sockeln. Omvandlaren finns tillgänglig i enkel- eller dubbelkanalsversioner. Varje kanal bör endast anslutas till en enda EX-klassad slinga genom lämplig säkerhetsbarriär. Varje kanal kan därför försörja upp till 20 st. Intellia EX-klassade enheter. Tekniska data Driftspänning: 19 28VDC Ingångsström (olastad): 2mA max. (dubbelkanal) 1mA max. (singelkanal) Matningskablage: Tvåtråds, polkänslig Modulationsspänning vid 5 9V spets till spets omvandlare: Utgångsspänning (till barriär): 16,5 19V Utgående modulationsspänning 5 6,5V (till barriär): Utgångsström (till barriär): 0,2 30mA Ingångspulsström (från 8 12mA barriär): Utgångspulsström (dragen från 17 23mA slingan): Skyddsklass: Drifttemperatur: -20 o C o C Luftfuktighet: 10 95% RH (ingen kondens) Chock, vibration och inverkan: Dimensioner: 92,5 x 110 x 20mm Vikt: Ca. 100g Material (kapsling): Makrolon 6485 V-0 klassad till UL94 BASEEFA-certifikat, nr.: Artikelnummer: (singelkanal) (dubbelkanal)

6 Intellia zenerbarriär, tekniska data Um: 250V-plintar 11, 12 Max. driftspänning: 40V-plintar 11, 12 Uo: 28V-plintar 1, 2 Io: 93mA-plintar 1, 2 Ceg: 5,64nF-plintar 1, 2 Plintfunktioner: 1 = ingång + 2 = ingång 11 = utgång + 12 = utgång Skyddsklass: IP20 Drifttemperatur: -20 o C o C Luftfuktighet: 0 95% (ingen kondens) Dimensioner: 92,5 x 110 x 20mm Vikt: 90g Färg: Grön BASEEFA-certifikat, nr.: BAS00ATEX7087 Klassificering: E Ex ia IIC T5 (T4 vid Ta 2 60 o C) Art. nr APO: Modulkapslingar för DIN-skena Kapslingarna finns i två storlekar och kan användas till EX-klassade barriärer eller moduler monterade på DIN-skena. Kapslingarna har lock i frostat polykarbonat genom vilka LED-indikeringarna syns. En märkning för multisyfte, sin inkluderar en sektion för användning med EX-system, medföljer. Om systemet inte är EX-klassat kan den del som gäller detta tas bort. EX-klassade kretsar När dessa kapslingar används med EX-klassade system är det viktigt att segregering ges mellan EX- och ej EX-klassade kretsar. Ett avstånd om minst 50mm skall finnas mellan spänningssatta delar i EX- och andra kretsar. Om kapslingen används som en del av en EX-krets skall den alltid installeras i det säkra området. Installera aldrig dessa kapslingar i farliga områden. Vänligen se diagrammen nedan för mer information om konfiguration av enheterna. Kapacitet Den mindre kapslingen passar en adresserbar eller två konventionella EX-kretsar eller upp till fyra interface på DIN-skena (beroende på antal utslagbara genomföringar som behövs). Den stora kapslingen kan användas med upp till fem adresserbara EX-kretsar (med den dubbla protokollomvandlaren), upp till åtta konventionella EX-kretsar eller upp till tio interface på DINskena (beroende på antal utslagbara genomföringar som behövs). För mer information om dessa kapslingars kapacitet, vänligen se tabellen nedan.

7 Tekniska data Kapsling för moduler på DIN-skena APO APO Dimensioner L x B x H 180 x 125 x x 180 x mm utslagbara genomf. Standard DINskena 12 (borras) 4 2* 22 (förborrade) Maximal kapacitet Konvent. EX DINskena 10 8* Adresserb. EX DINskena 1 säkerhetsbarriär och 1 omvandl. 5 säkerhetsbarriärer och 3 omvandl. (2 dubbla, 1 singel) Artikelnummer * Kvantiteter beräknade på minimiplats som krävs för segregering av EX-kablage Adresserbar EX-konfiguration (stor kapsling) Kabelförskruvning Protokollomvandlare Kortslutningsisolator Barriär DIN-skena Ändplint Säkert område Farligt område

8 Inkoppling Jord Min. 4mm 2 FX ALC Adresserbar slinga Ändplint Kortslutningsisolator FX ALC Adresserbar slinga Protokollomvandlare Barriär Kapsling för moduler på DIN-skena Säkert område Farligt område
