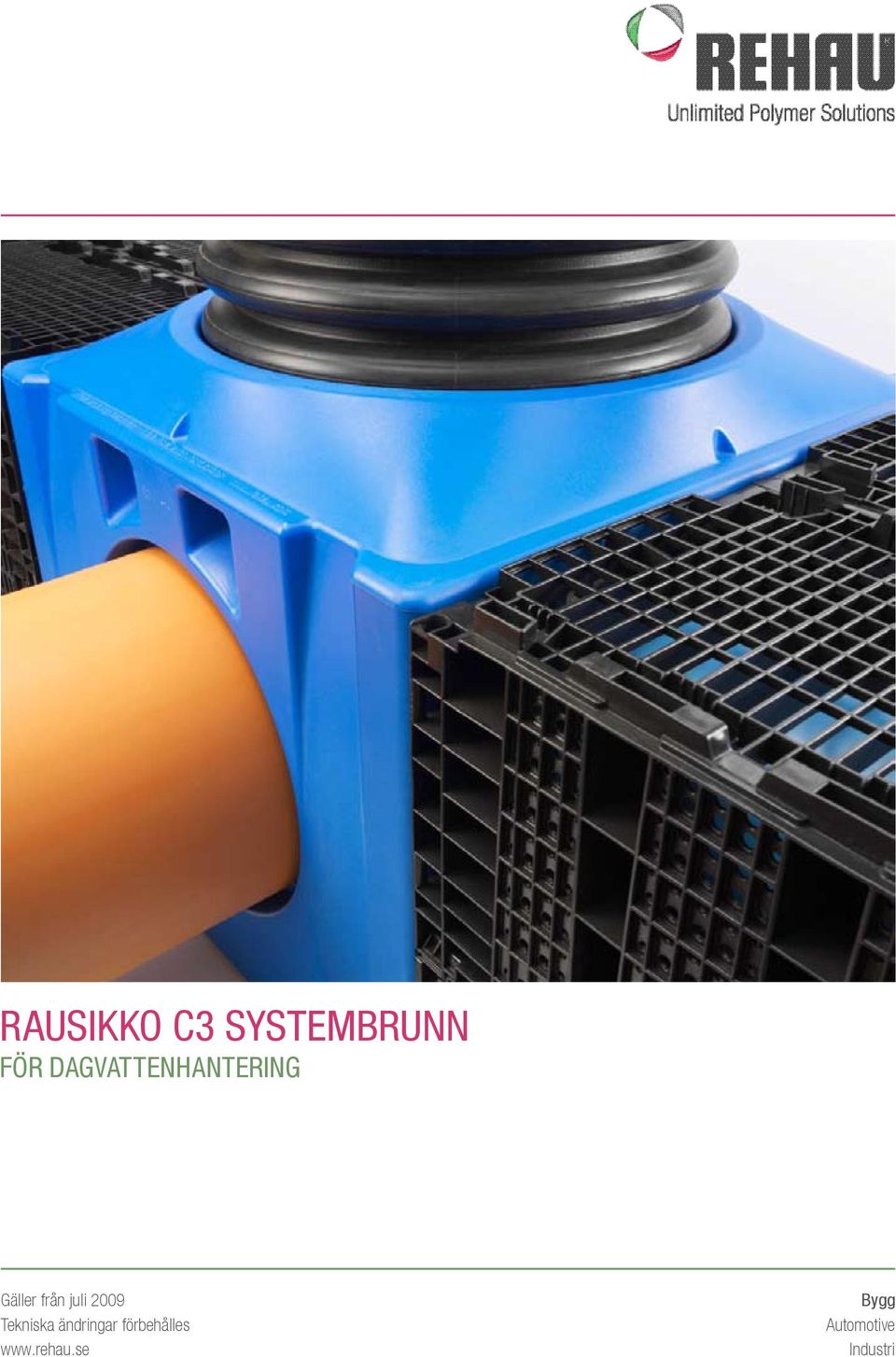

1 rausikko c3 systembrunn för dagvattenhantering Gäller från juli 2009 Tekniska ändringar förbehålles Bygg Automotive Industri

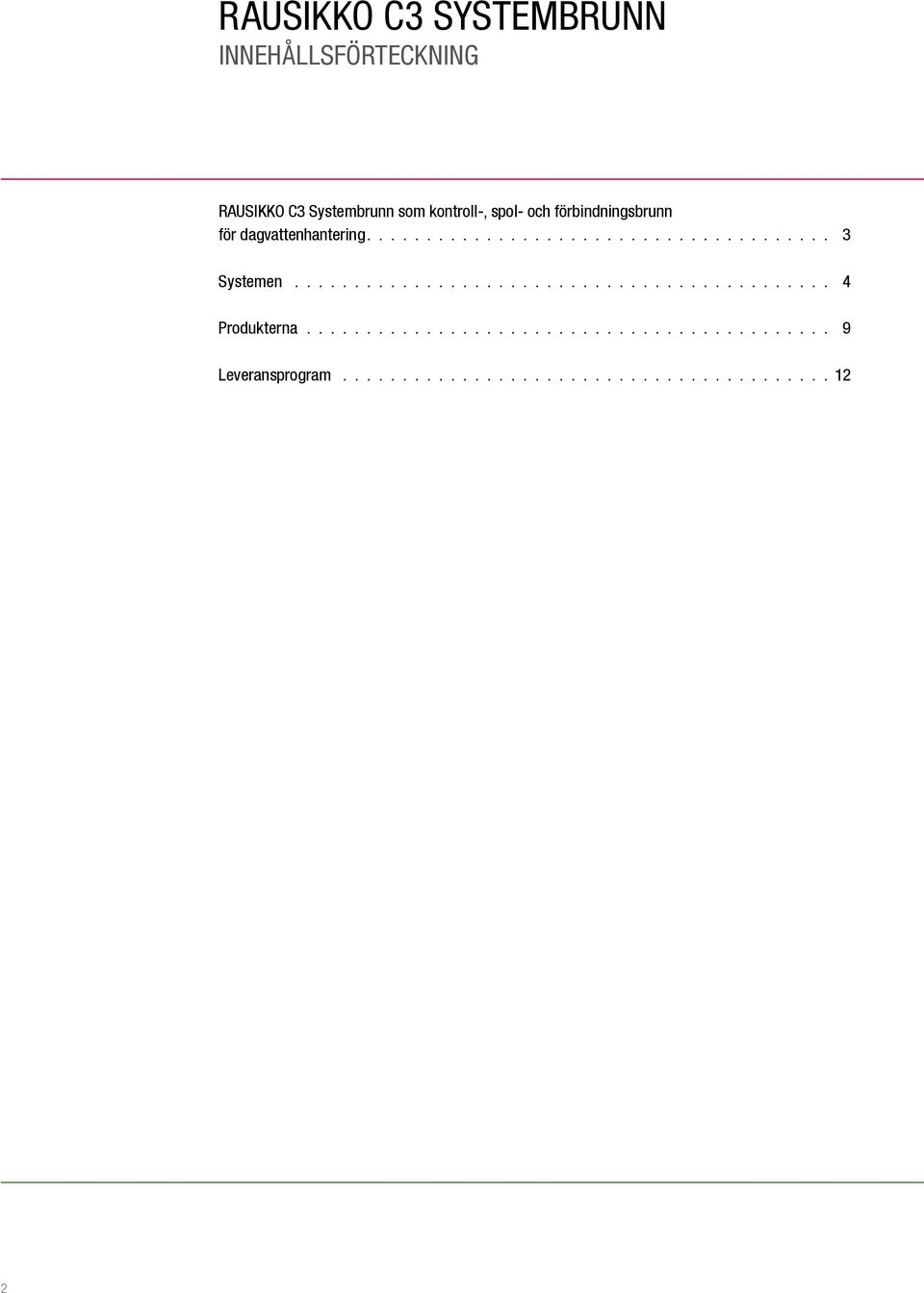

2 rausikko C3 systembrunn innehållsförteckning ystembrunn som kontroll-, spol- och förbindningsbrunn för dagvattenhantering ystemen Produkterna Leveransprogram

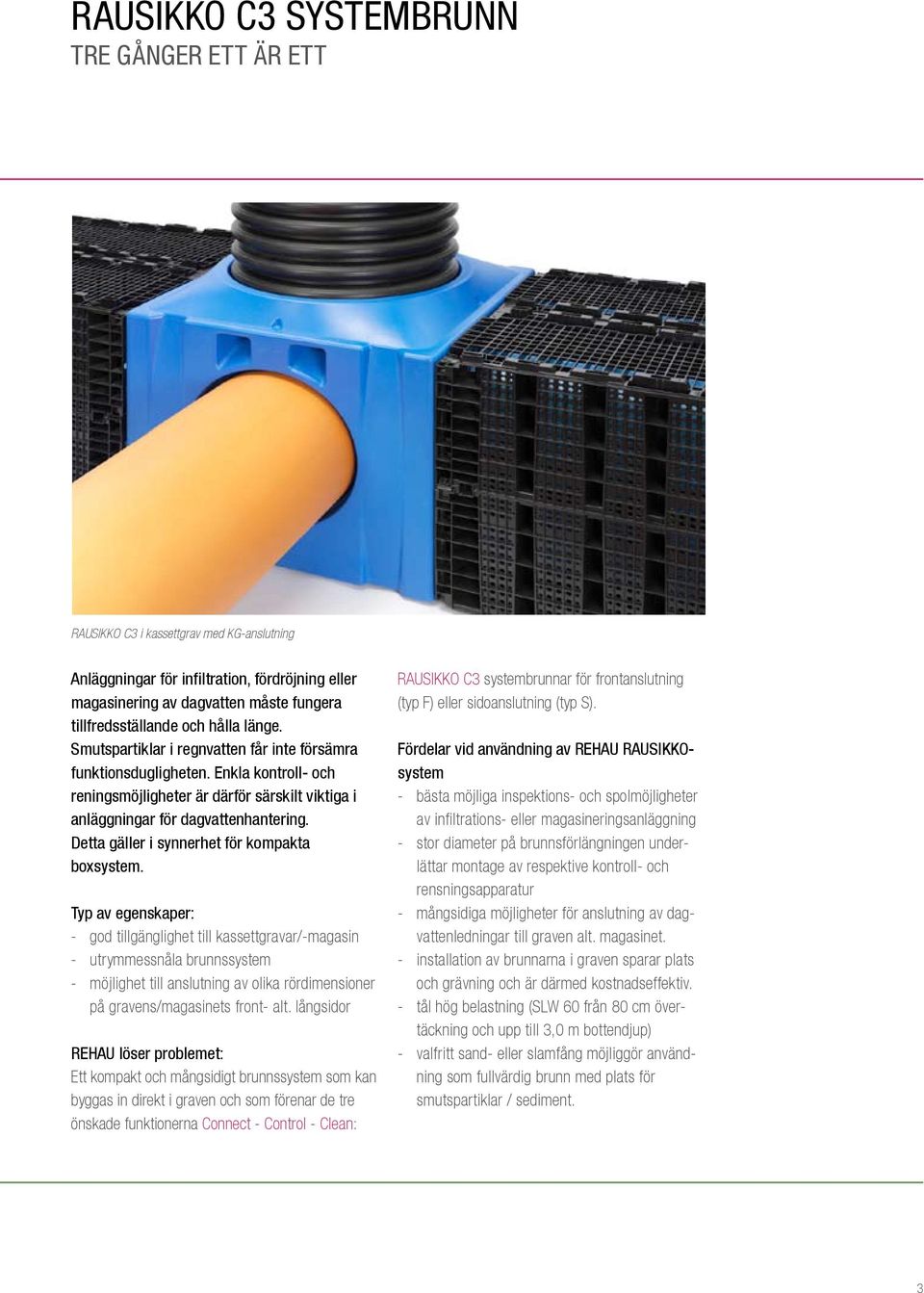

3 systembrunn tre gånger ett är ett i kassettgrav med KG-anslutning Anläggningar för infiltration, fördröjning eller magasinering av dagvatten måste fungera tillfredsställande och hålla länge. mutspartiklar i regnvatten får inte försämra funktionsdugligheten. Enkla kontroll- och reningsmöjligheter är därför särskilt viktiga i anläggningar för dagvattenhantering. Detta gäller i synnerhet för kompakta boxsystem. Typ av egenskaper: - god tillgänglighet till kassettgravar/-magasin - utrymmessnåla brunnssystem - möjlighet till anslutning av olika rördimensioner på gravens/magasinets front- alt. långsidor REHAU löser problemet: Ett kompakt och mångsidigt brunnssystem som kan byggas in direkt i graven och som förenar de tre önskade funktionerna Connect - Control - Clean: systembrunnar för frontanslutning (typ F) eller sidoanslutning (typ ). Fördelar vid användning av REHAU RAUIKKOsystem - bästa möjliga inspektions- och spolmöjligheter av infiltrations- eller magasineringsanläggning - stor diameter på brunnsförlängningen underlättar montage av respektive kontroll- och rensningsapparatur - mångsidiga möjligheter för anslutning av dagvattenledningar till graven alt. magasinet. - installation av brunnarna i graven sparar plats och grävning och är därmed kostnadseffektiv. - tål hög belastning (LW 60 från 80 cm övertäckning och upp till 3,0 m bottendjup) - valfritt sand- eller slamfång möjliggör användning som fullvärdig brunn med plats för smutspartiklar / sediment. 3

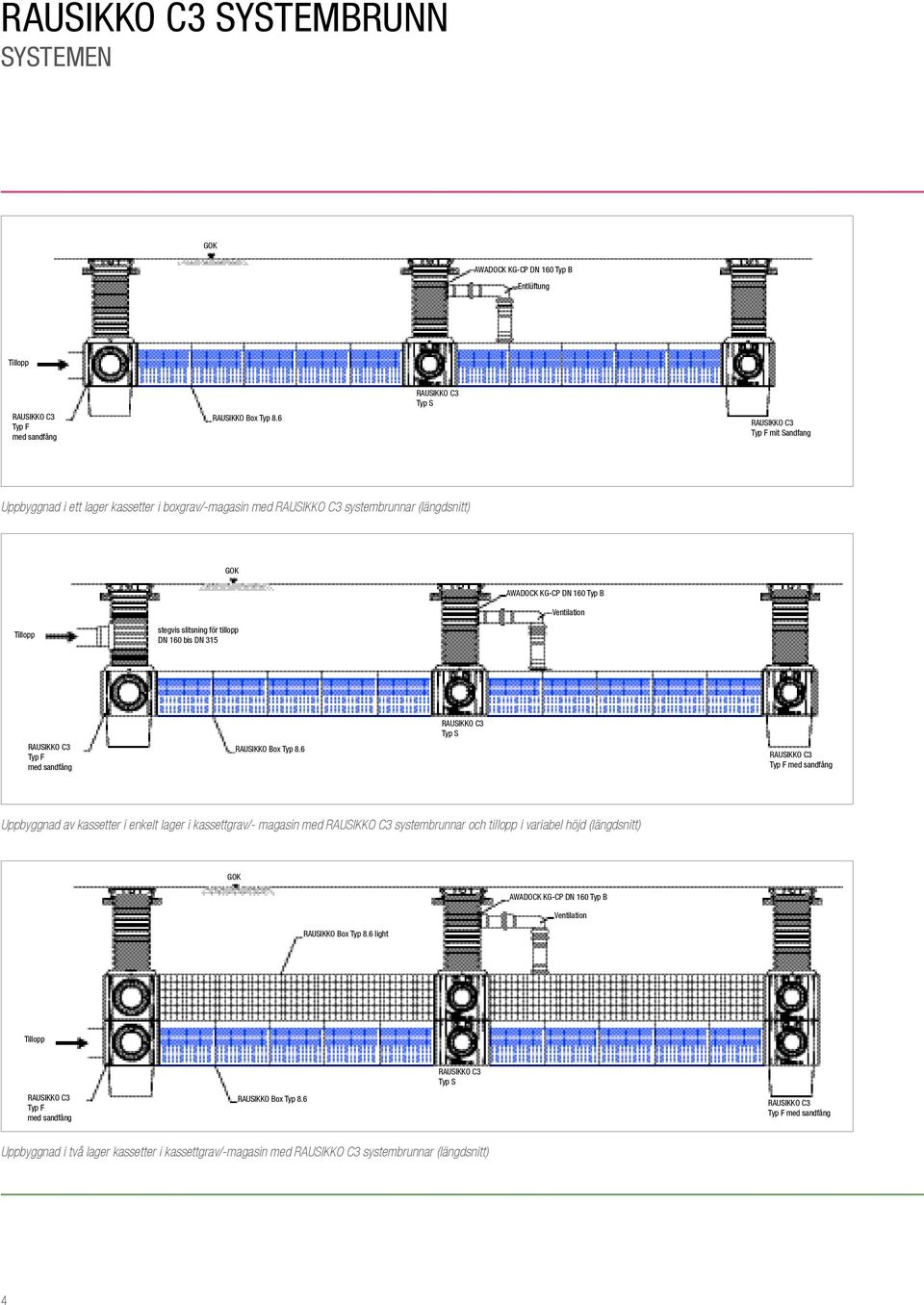

4 systembrunn systemen GOK AWADOCK KG-CP DN 160 Typ B Entlüftung Tillopp Typ F med sandfång RAUIKKO Box Typ 8.6 Typ Typ F mit andfang Uppbyggnad i ett lager kassetter i boxgrav/-magasin med systembrunnar (längdsnitt) GOK AWADOCK KG-CP DN 160 Typ B Ventilation Tillopp stegvis slitsning för tillopp DN 160 bis DN 315 Typ F med sandfång RAUIKKO Box Typ 8.6 Typ Typ F med sandfång Uppbyggnad av kassetter i enkelt lager i kassettgrav/- magasin med systembrunnar och tillopp i variabel höjd (längdsnitt) GOK AWADOCK KG-CP DN 160 Typ B Ventilation RAUIKKO Box Typ 8.6 light Tillopp Typ F med sandfång RAUIKKO Box Typ 8.6 Typ Typ F med sandfång Uppbyggnad i två lager kassetter i kassettgrav/-magasin med systembrunnar (längdsnitt) 4

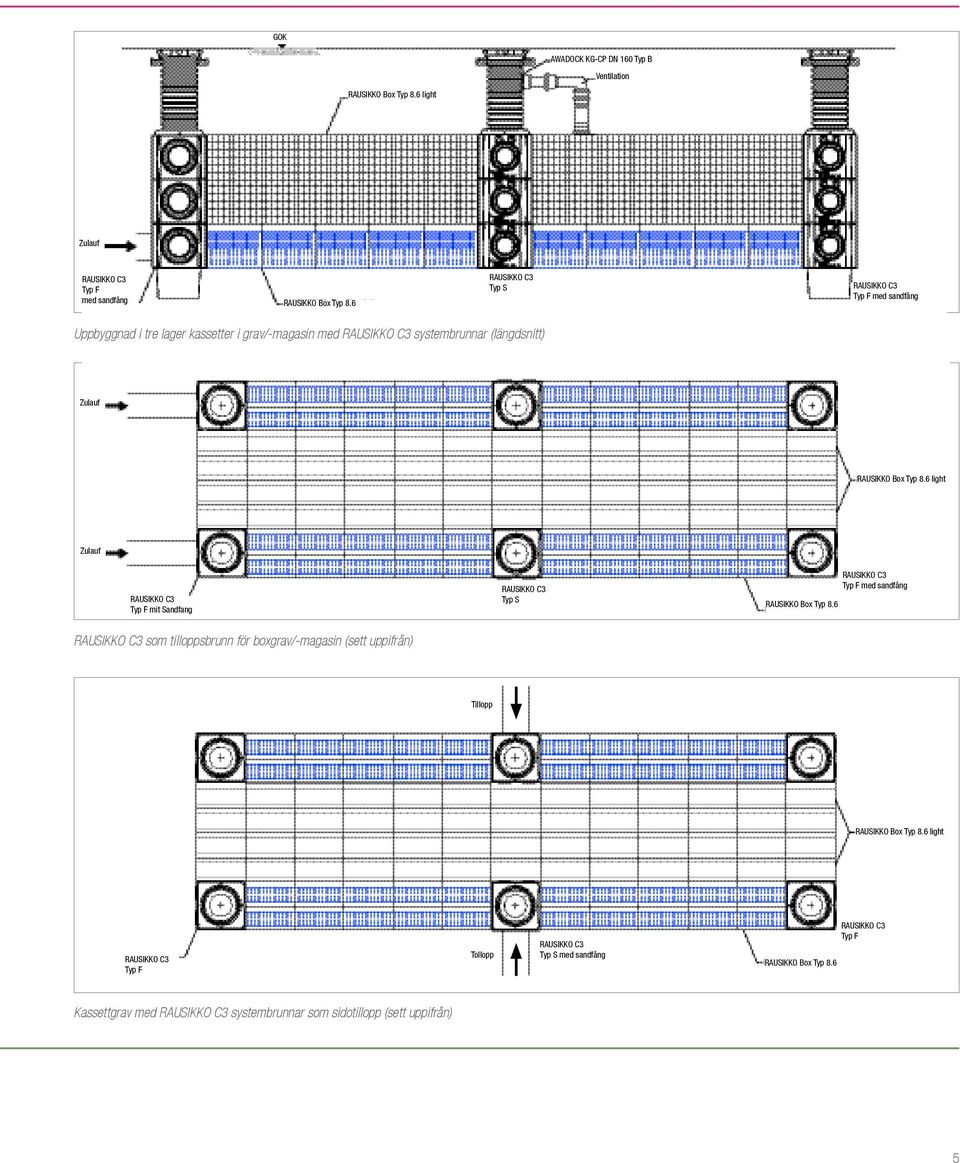

5 GOK AWADOCK KG-CP DN 160 Typ B Ventilation RAUIKKO Box Typ 8.6 light Zulauf Typ F med sandfång RAUIKKO Box Typ 8.6 Typ Typ F med sandfång Uppbyggnad i tre lager kassetter i grav/-magasin med systembrunnar (längdsnitt) Zulauf RAUIKKO Box Typ 8.6 light Zulauf Typ F mit andfang Typ RAUIKKO Box Typ Typ Typ F med sandfång som tilloppsbrunn för boxgrav/-magasin (sett uppifrån) Tillopp RAUIKKO Box Typ 8.6 light Typ F Tollopp Typ med sandfång RAUIKKO Box Typ 8.6 Typ F Kassettgrav med systembrunnar som sidotillopp (sett uppifrån) 5

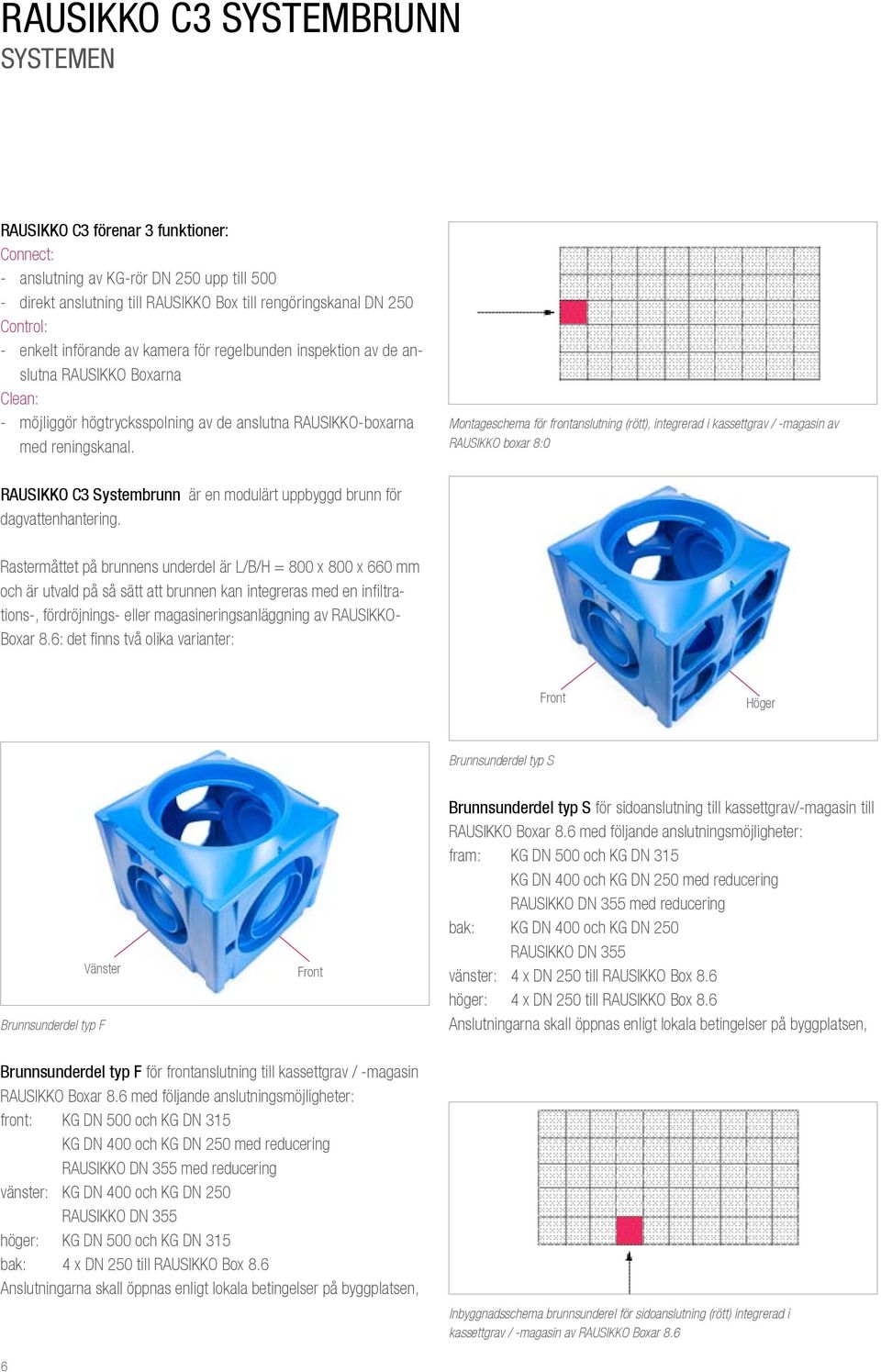

6 systembrunn systemen förenar 3 funktioner: Connect: - anslutning av KG-rör DN 250 upp till direkt anslutning till RAUIKKO Box till rengöringskanal DN 250 Control: - enkelt införande av kamera för regelbunden inspektion av de anslutna RAUIKKO Boxarna Clean: - möjliggör högtrycksspolning av de anslutna RAUIKKO-boxarna med reningskanal. Montageschema för frontanslutning (rött), integrerad i kassettgrav / -magasin av RAUIKKO boxar 8:0 ystembrunn är en modulärt uppbyggd brunn för dagvattenhantering. Rastermåttet på brunnens underdel är L/B/H = 800 x 800 x 660 mm och är utvald på så sätt att brunnen kan integreras med en infiltrations-, fördröjnings- eller magasineringsanläggning av RAUIKKO- Boxar 8.6: det finns två olika varianter: Front Höger Brunnsunderdel typ Vänster Brunnsunderdel typ F Front Brunnsunderdel typ för sidoanslutning till kassettgrav/-magasin till RAUIKKO Boxar 8.6 med följande anslutningsmöjligheter: fram: KG DN 500 och KG DN 315 KG DN 400 och KG DN 250 med reducering RAUIKKO DN 355 med reducering bak: KG DN 400 och KG DN 250 RAUIKKO DN 355 vänster: 4 x DN 250 till RAUIKKO Box 8.6 höger: 4 x DN 250 till RAUIKKO Box 8.6 Anslutningarna skall öppnas enligt lokala betingelser på byggplatsen, Brunnsunderdel typ F för frontanslutning till kassettgrav / -magasin RAUIKKO Boxar 8.6 med följande anslutningsmöjligheter: front: KG DN 500 och KG DN 315 KG DN 400 och KG DN 250 med reducering RAUIKKO DN 355 med reducering vänster: KG DN 400 och KG DN 250 RAUIKKO DN 355 höger: KG DN 500 och KG DN 315 bak: 4 x DN 250 till RAUIKKO Box 8.6 Anslutningarna skall öppnas enligt lokala betingelser på byggplatsen, Inbyggnadsschema brunnsunderel för sidoanslutning (rött) integrerad i kassettgrav / -magasin av RAUIKKO Boxar 8.6 6

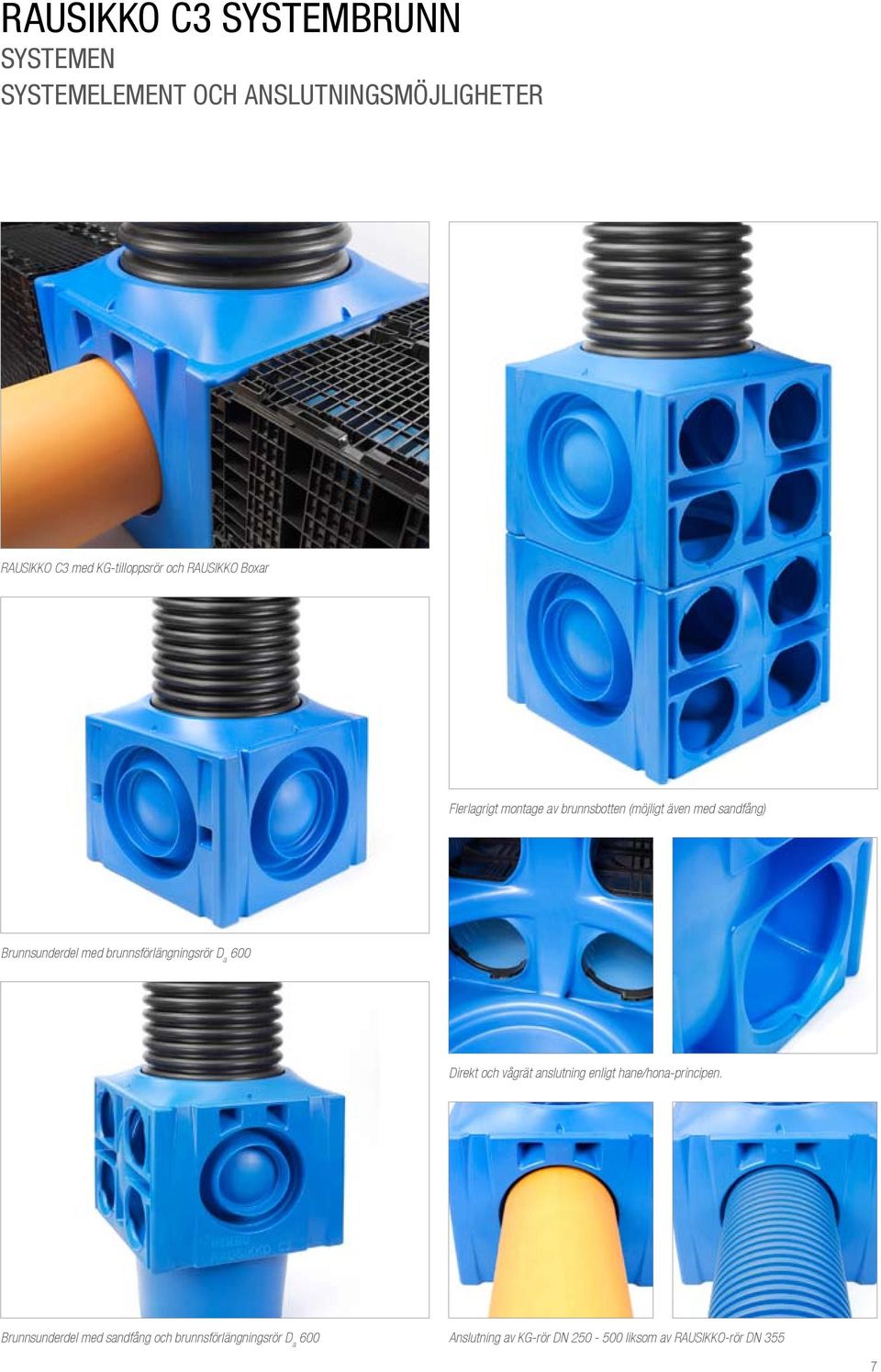

7 systembrunn systemen systemelement och anslutningsmöjligheter med KG-tilloppsrör och RAUIKKO Boxar Flerlagrigt montage av brunnsbotten (möjligt även med sandfång) Brunnsunderdel med brunnsförlängningsrör D a Direkt och vågrät anslutning enligt hane/hona-principen. Brunnsunderdel med sandfång och brunnsförlängningsrör D a Anslutning av KG-rör DN liksom av RAUIKKO-rör DN 355 7

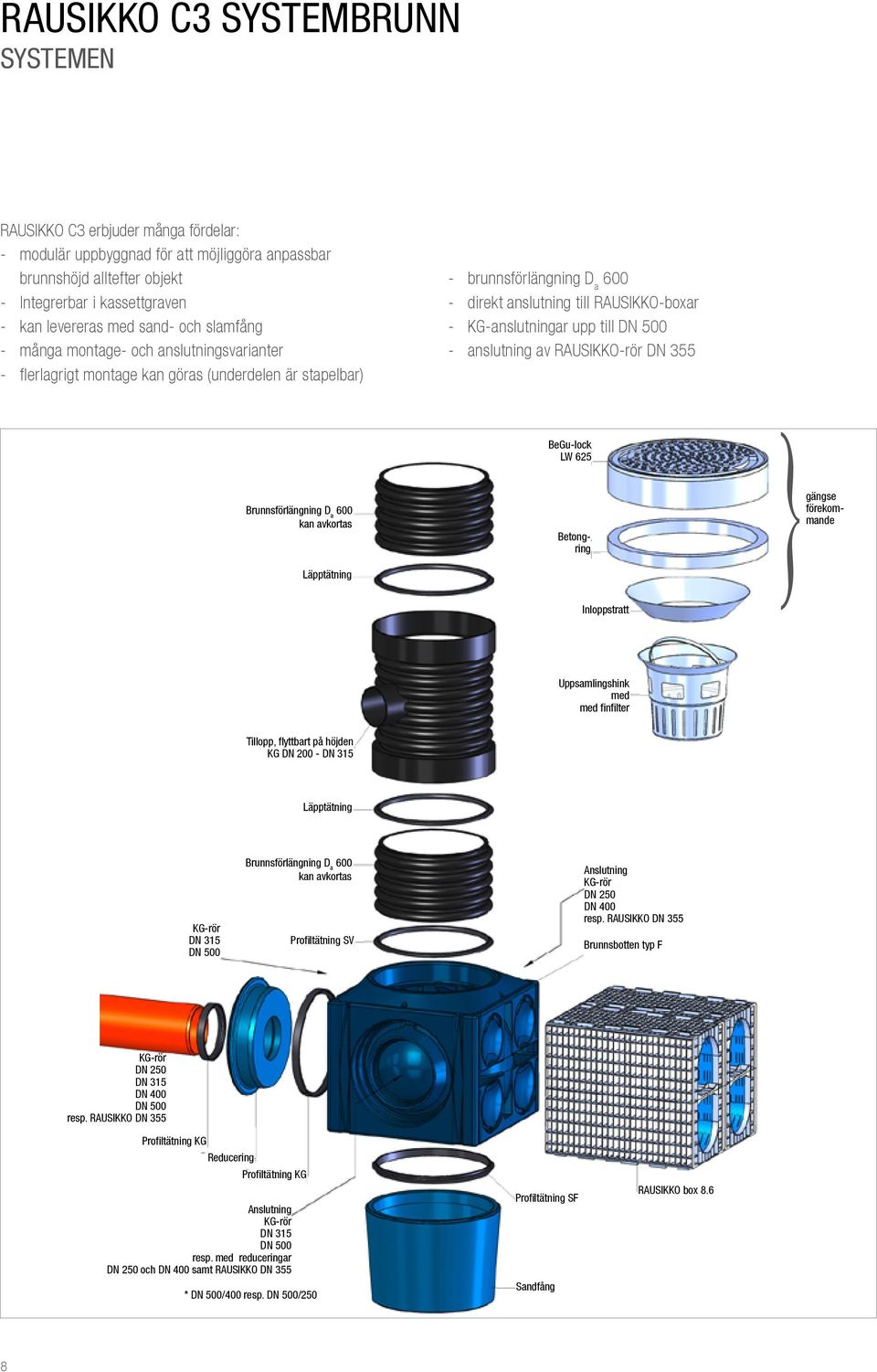

8 systembrunn systemen erbjuder många fördelar: - modulär uppbyggnad för att möjliggöra anpassbar brunnshöjd alltefter objekt - Integrerbar i kassettgraven - kan levereras med sand- och slamfång - många montage- och anslutningsvarianter - flerlagrigt montage kan göras (underdelen är stapelbar) - brunnsförlängning D a - direkt anslutning till RAUIKKO-boxar - KG-anslutningar upp till DN anslutning av RAUIKKO-rör DN 355 Brunnsförlängning D a kan avkortas Läpptätning BeGu-lock LW 625 Betongring } gängse förekommande Inloppstratt Uppsamlingshink med med finfilter Tillopp, flyttbart på höjden KG DN DN 315 Läpptätning KG-rör DN 315 DN 500 Brunnsförlängning D a kan avkortas Profiltätning V Anslutning KG-rör DN 250 DN 400 resp. RAUIKKO DN 355 Brunnsbotten typ F KG-rör DN 250 DN 315 DN 400 DN 500 resp. RAUIKKO DN 355 Profiltätning KG Reducering Profiltätning KG Anslutning KG-rör DN 315 DN 500 resp. med reduceringar DN 250 och DN 400 samt RAUIKKO DN 355 * DN 500/400 resp. DN 500/250 Profiltätning F andfång RAUIKKO box 8.6 8

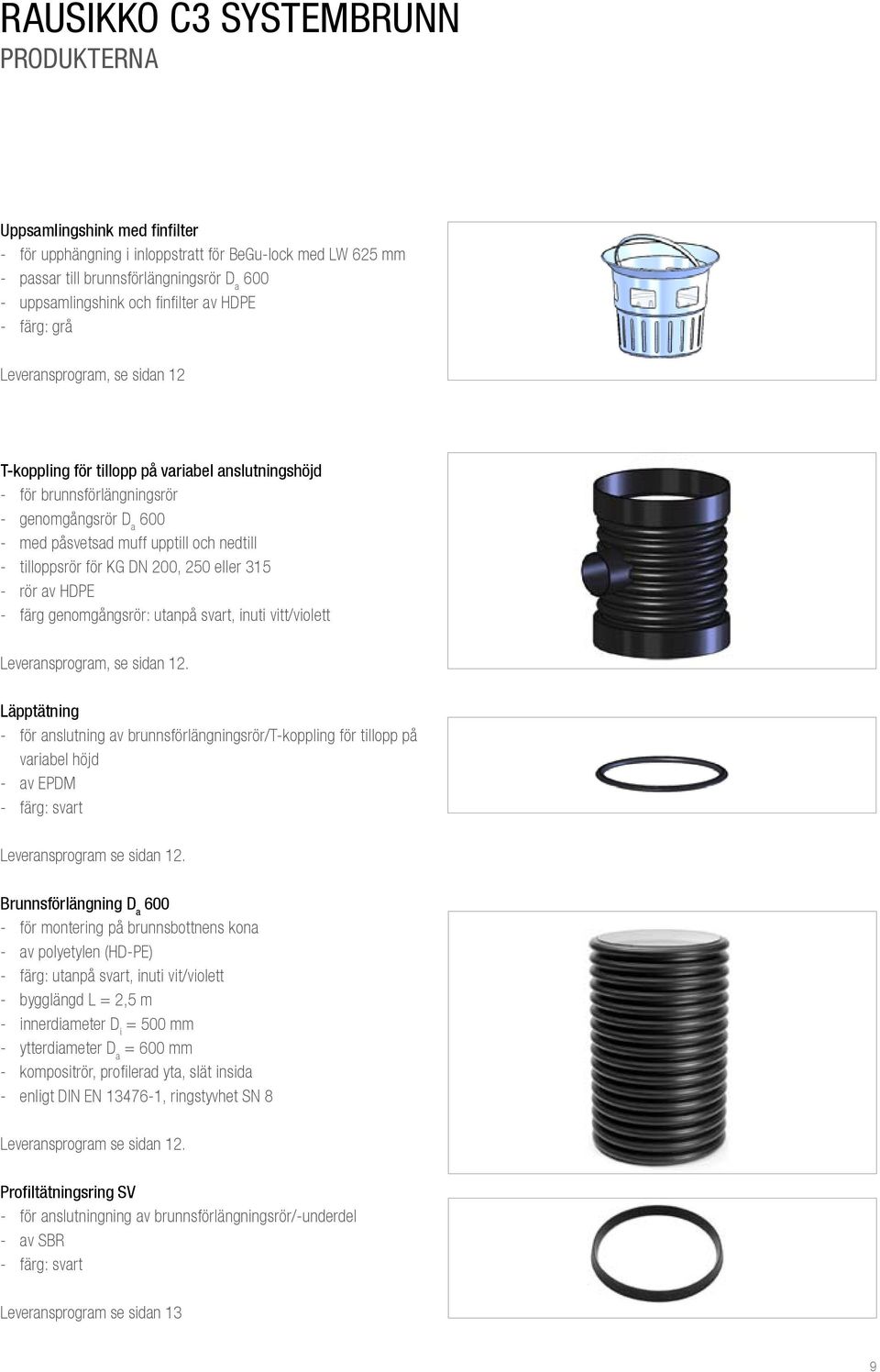

9 systembrunn produkterna Uppsamlingshink med finfilter - för upphängning i inloppstratt för BeGu-lock med LW 625 mm - passar till brunnsförlängningsrör D a - uppsamlingshink och finfilter av HDPE - färg: grå Leveransprogram, se sidan 12 T-koppling för tillopp på variabel anslutningshöjd - för brunnsförlängningsrör - genomgångsrör D a - med påsvetsad muff upptill och nedtill - tilloppsrör för KG DN 200, 250 eller rör av HDPE - färg genomgångsrör: utanpå svart, inuti vitt/violett Leveransprogram, se sidan 12. Läpptätning - för anslutning av brunnsförlängningsrör/t-koppling för tillopp på variabel höjd - av EPDM Leveransprogram se sidan 12. Brunnsförlängning D a - för montering på brunnsbottnens kona - av polyetylen (HD-PE) - färg: utanpå svart, inuti vit/violett - bygglängd L = 2,5 m - innerdiameter D i = 500 mm - ytterdiameter D a = mm - kompositrör, profilerad yta, slät insida - enligt DIN EN , ringstyvhet N 8 Leveransprogram se sidan 12. Profiltätningsring V - för anslutningning av brunnsförlängningsrör/-underdel - av BR Leveransprogram se sidan 13 9

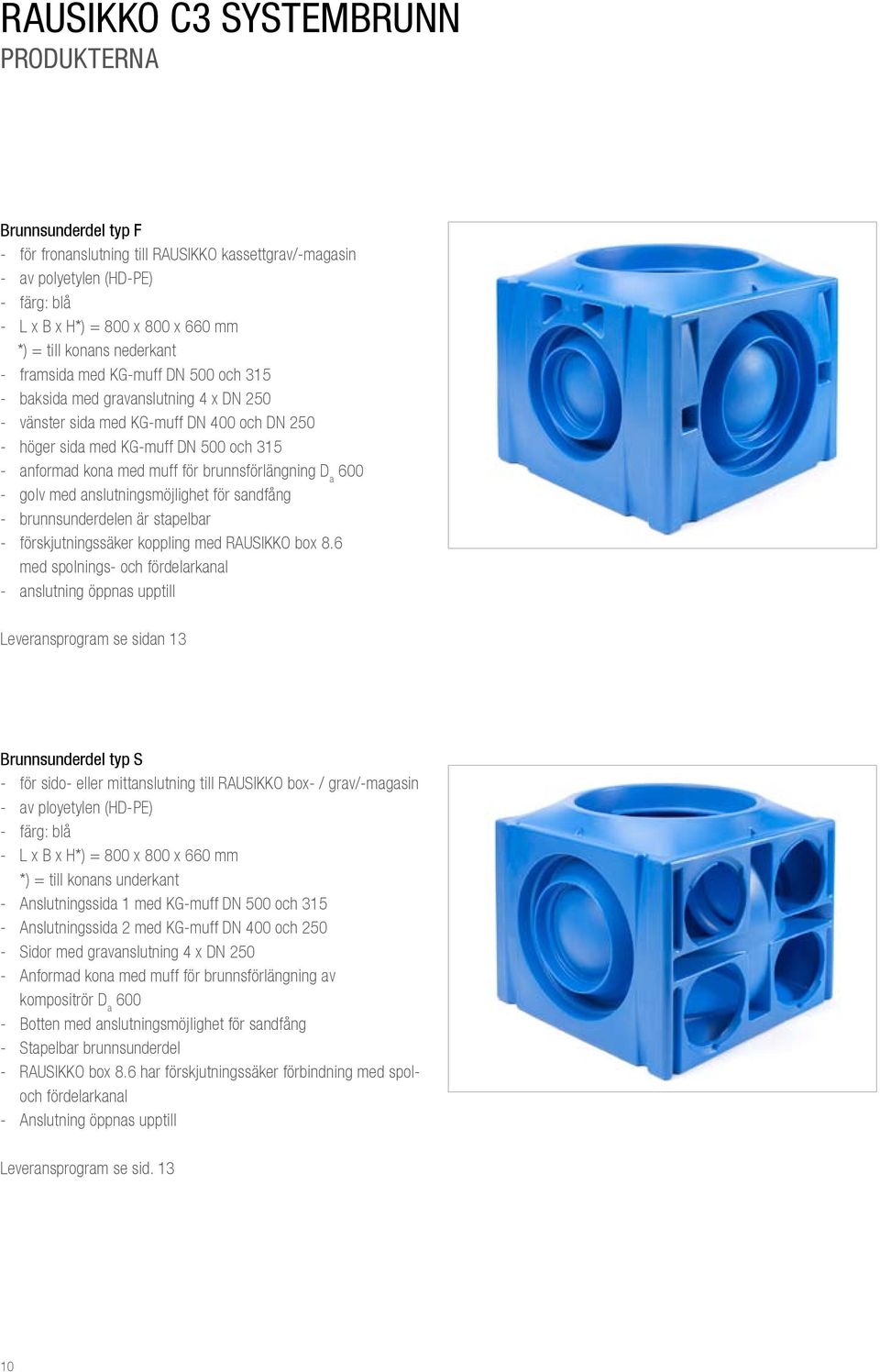

10 systembrunn produkterna Brunnsunderdel typ F - för fronanslutning till RAUIKKO kassettgrav/-magasin - av polyetylen (HD-PE) - L x B x H*) = 800 x 800 x 660 mm *) = till konans nederkant - framsida med KG-muff DN 500 och baksida med gravanslutning 4 x DN vänster sida med KG-muff DN 400 och DN höger sida med KG-muff DN 500 och anformad kona med muff för brunnsförlängning D a - golv med anslutningsmöjlighet för sandfång - brunnsunderdelen är stapelbar - förskjutningssäker koppling med RAUIKKO box 8.6 med spolnings- och fördelarkanal - anslutning öppnas upptill Leveransprogram se sidan 13 Brunnsunderdel typ - för sido- eller mittanslutning till RAUIKKO box- / grav/-magasin - av ployetylen (HD-PE) - L x B x H*) = 800 x 800 x 660 mm *) = till konans underkant - Anslutningssida 1 med KG-muff DN 500 och Anslutningssida 2 med KG-muff DN 400 och idor med gravanslutning 4 x DN Anformad kona med muff för brunnsförlängning av kompositrör D a - Botten med anslutningsmöjlighet för sandfång - tapelbar brunnsunderdel - RAUIKKO box 8.6 har förskjutningssäker förbindning med spoloch fördelarkanal - Anslutning öppnas upptill Leveransprogram se sid

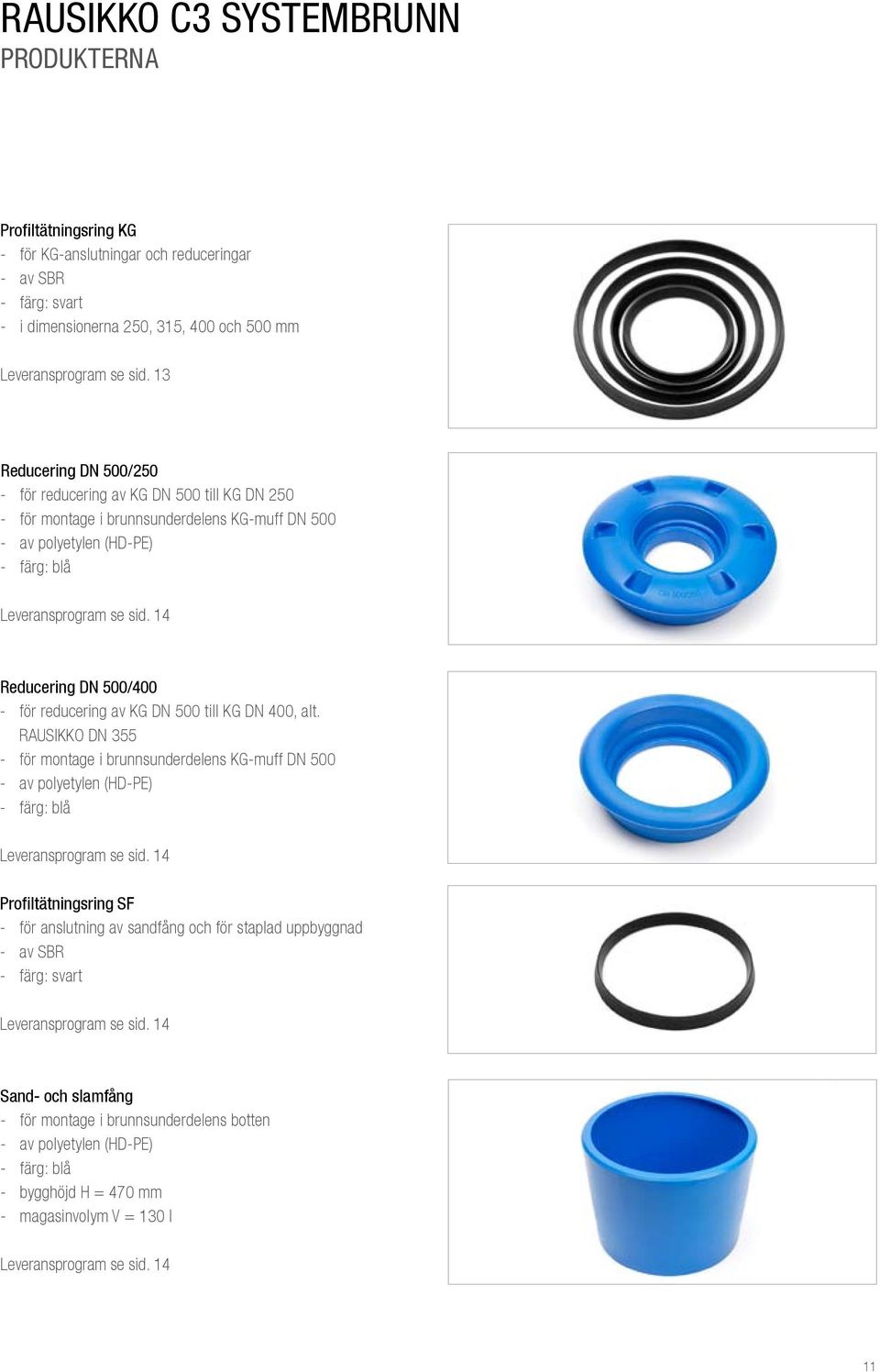

11 systembrunn Produkterna Profiltätningsring KG - för KG-anslutningar och reduceringar - av BR - i dimensionerna 250, 315, 400 och 500 mm Leveransprogram se sid. 13 Reducering DN 500/250 - för reducering av KG DN 500 till KG DN för montage i brunnsunderdelens KG-muff DN av polyetylen (HD-PE) Leveransprogram se sid. 14 Reducering DN 500/400 - för reducering av KG DN 500 till KG DN 400, alt. RAUIKKO DN för montage i brunnsunderdelens KG-muff DN av polyetylen (HD-PE) Leveransprogram se sid. 14 Profiltätningsring F - för anslutning av sandfång och för staplad uppbyggnad - av BR Leveransprogram se sid. 14 and- och slamfång - för montage i brunnsunderdelens botten - av polyetylen (HD-PE) - bygghöjd H = 470 mm - magasinvolym V = 130 l Leveransprogram se sid

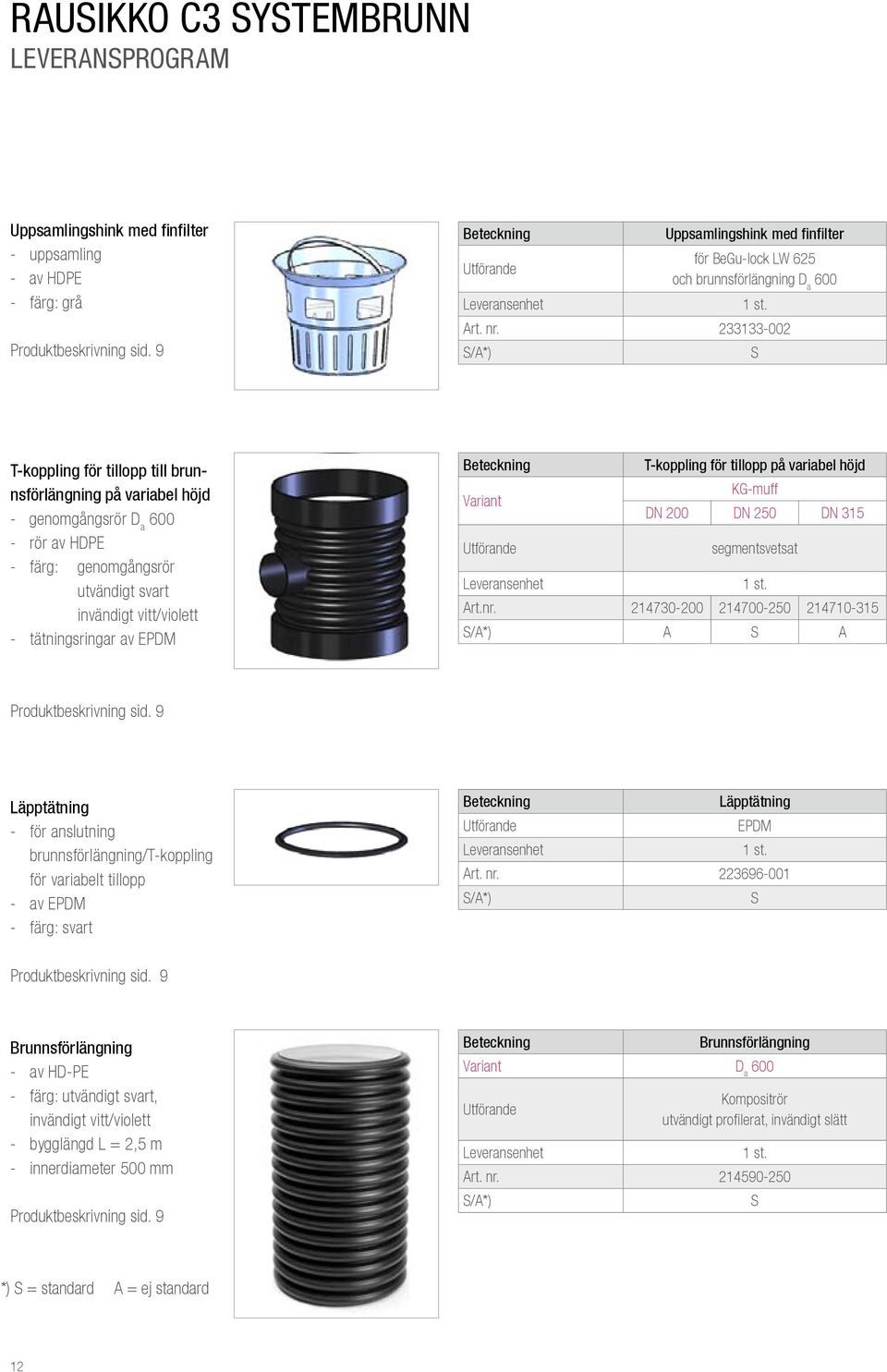

12 systembrunn leveransprogram Uppsamlingshink med finfilter - uppsamling - av HDPE - färg: grå Produktbeskrivning sid. 9 Uppsamlingshink med finfilter för BeGu-lock LW 625 och brunnsförlängning D a Art. nr T-koppling för tillopp till brunnsförlängning på variabel höjd - genomgångsrör D a - rör av HDPE - färg: genomgångsrör utvändigt svart invändigt vitt/violett - tätningsringar av EPDM T-koppling för tillopp på variabel höjd Variant KG-muff DN 200 DN 250 DN 315 segmentsvetsat Art.nr A A Produktbeskrivning sid. 9 Läpptätning - för anslutning brunnsförlängning/t-koppling för variabelt tillopp - av EPDM Läpptätning EPDM Art. nr Produktbeskrivning sid. 9 Brunnsförlängning - av HD-PE - färg: utvändigt svart, invändigt vitt/violett - bygglängd L = 2,5 m - innerdiameter 500 mm Produktbeskrivning sid. 9 Brunnsförlängning Variant D a Kompositrör utvändigt profilerat, invändigt slätt Art. nr *) = standard A = ej standard 12

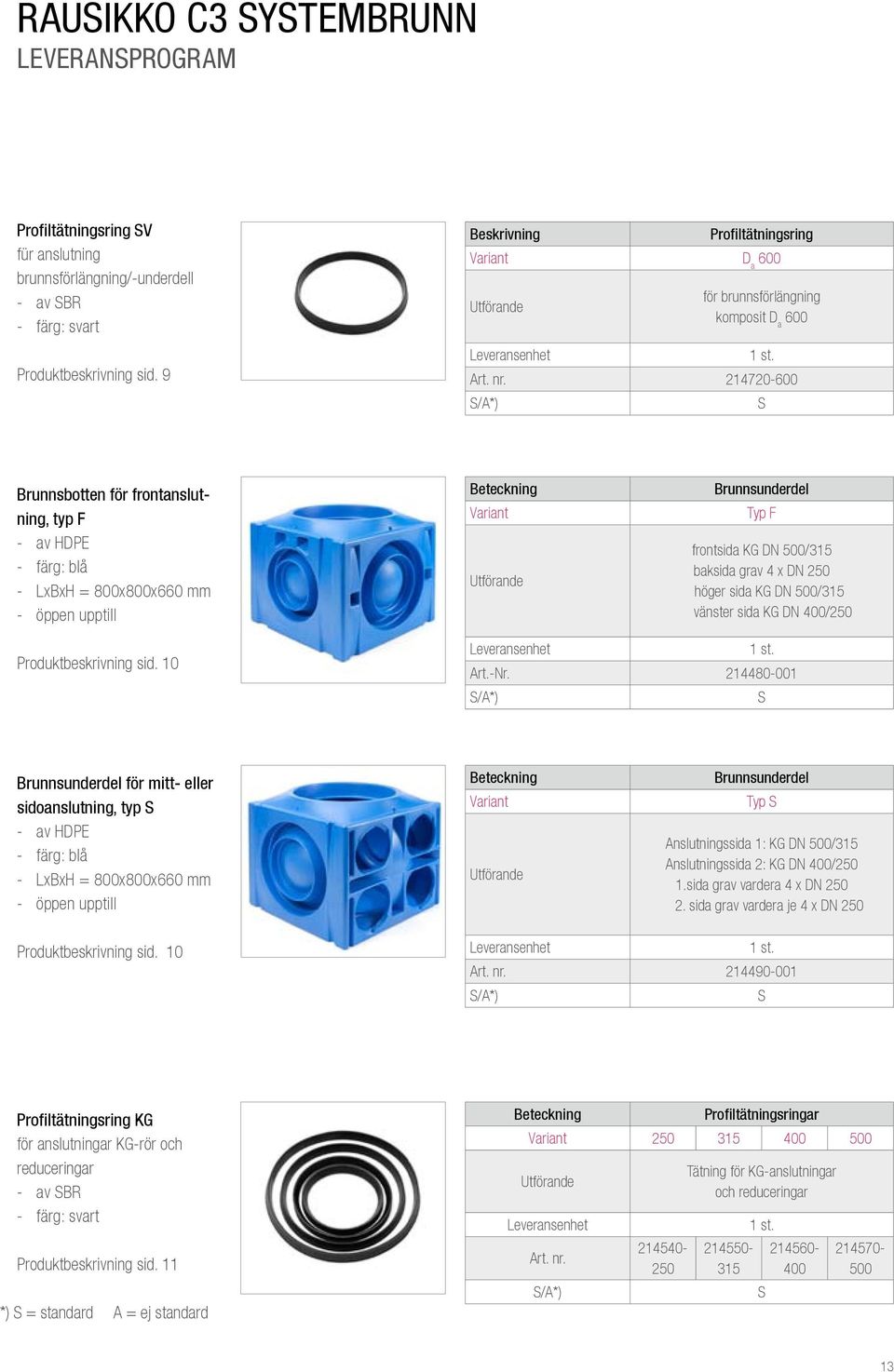

13 systembrunn leveransprogram Profiltätningsring V für anslutning brunnsförlängning/-underdell - av BR Produktbeskrivning sid. 9 Beskrivning Profiltätningsring Variant D a för brunnsförlängning komposit D a Art. nr Brunnsbotten för frontanslutning, typ F - av HDPE - LxBxH = 800x800x660 mm - öppen upptill Variant Brunnsunderdel Typ F frontsida KG DN 500/315 baksida grav 4 x DN 250 höger sida KG DN 500/315 vänster sida KG DN 400/250 Produktbeskrivning sid. 10 Art.-Nr Brunnsunderdel för mitt- eller sidoanslutning, typ - av HDPE - LxBxH = 800x800x660 mm - öppen upptill Variant Brunnsunderdel Typ Anslutningssida 1: KG DN 500/315 Anslutningssida 2: KG DN 400/250 1.sida grav vardera 4 x DN sida grav vardera je 4 x DN 250 Produktbeskrivning sid. 10 Art. nr Profiltätningsring KG för anslutningar KG-rör och reduceringar - av BR Produktbeskrivning sid. 11 *) = standard A = ej standard Profiltätningsringar Variant Art. nr Tätning för KG-anslutningar och reduceringar

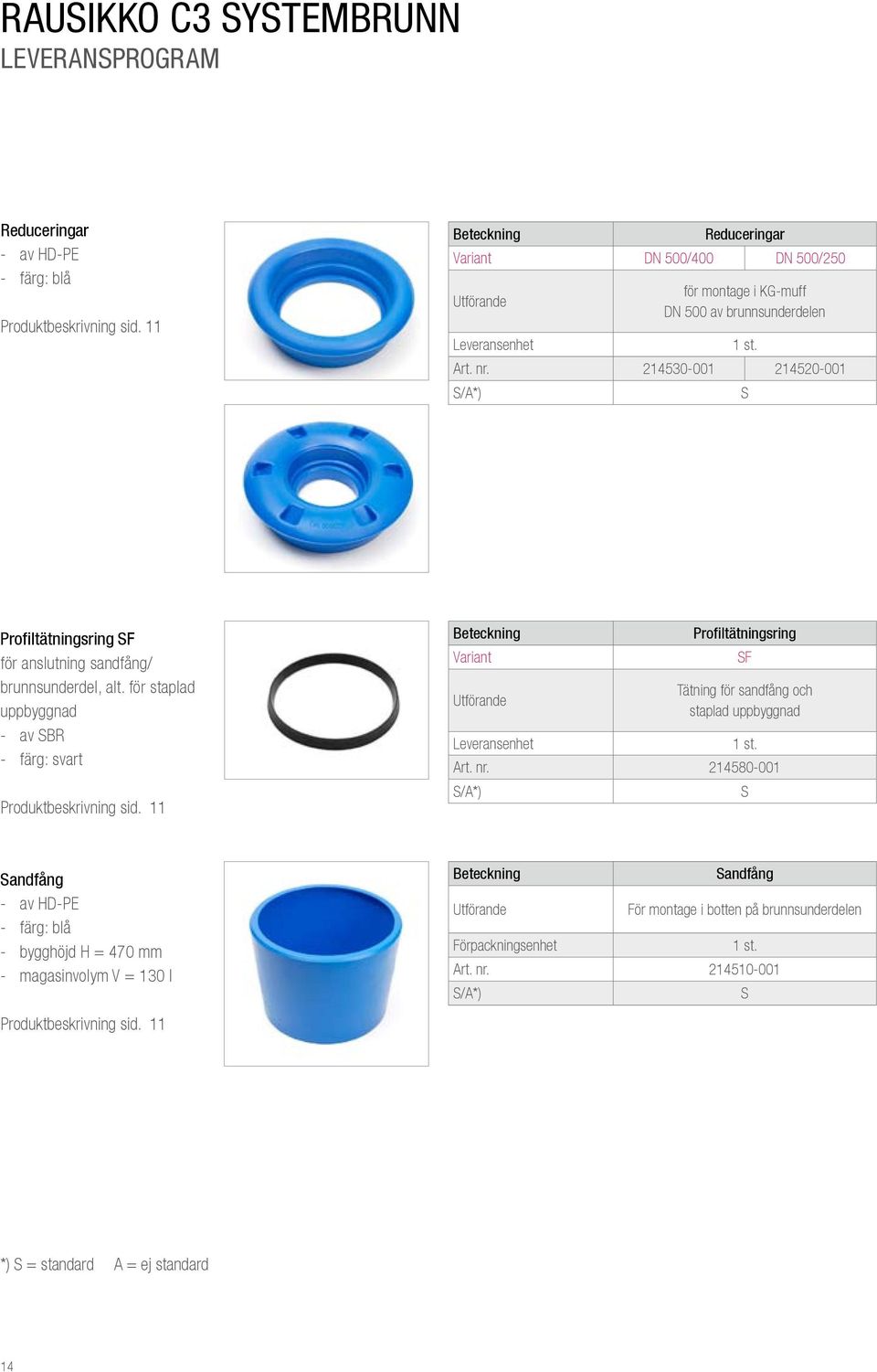

14 systembrunn leveransprogram Reduceringar - av HD-PE Produktbeskrivning sid. 11 Reduceringar Variant DN 500/400 DN 500/250 för montage i KG-muff DN 500 av brunnsunderdelen Art. nr Profiltätningsring F för anslutning sandfång/ brunnsunderdel, alt. för staplad uppbyggnad - av BR Produktbeskrivning sid. 11 Variant Profiltätningsring F Tätning för sandfång och staplad uppbyggnad Art. nr andfång - av HD-PE - bygghöjd H = 470 mm - magasinvolym V = 130 l Produktbeskrivning sid. 11 andfång För montage i botten på brunnsunderdelen Förpackningsenhet Art. nr *) = standard A = ej standard 14

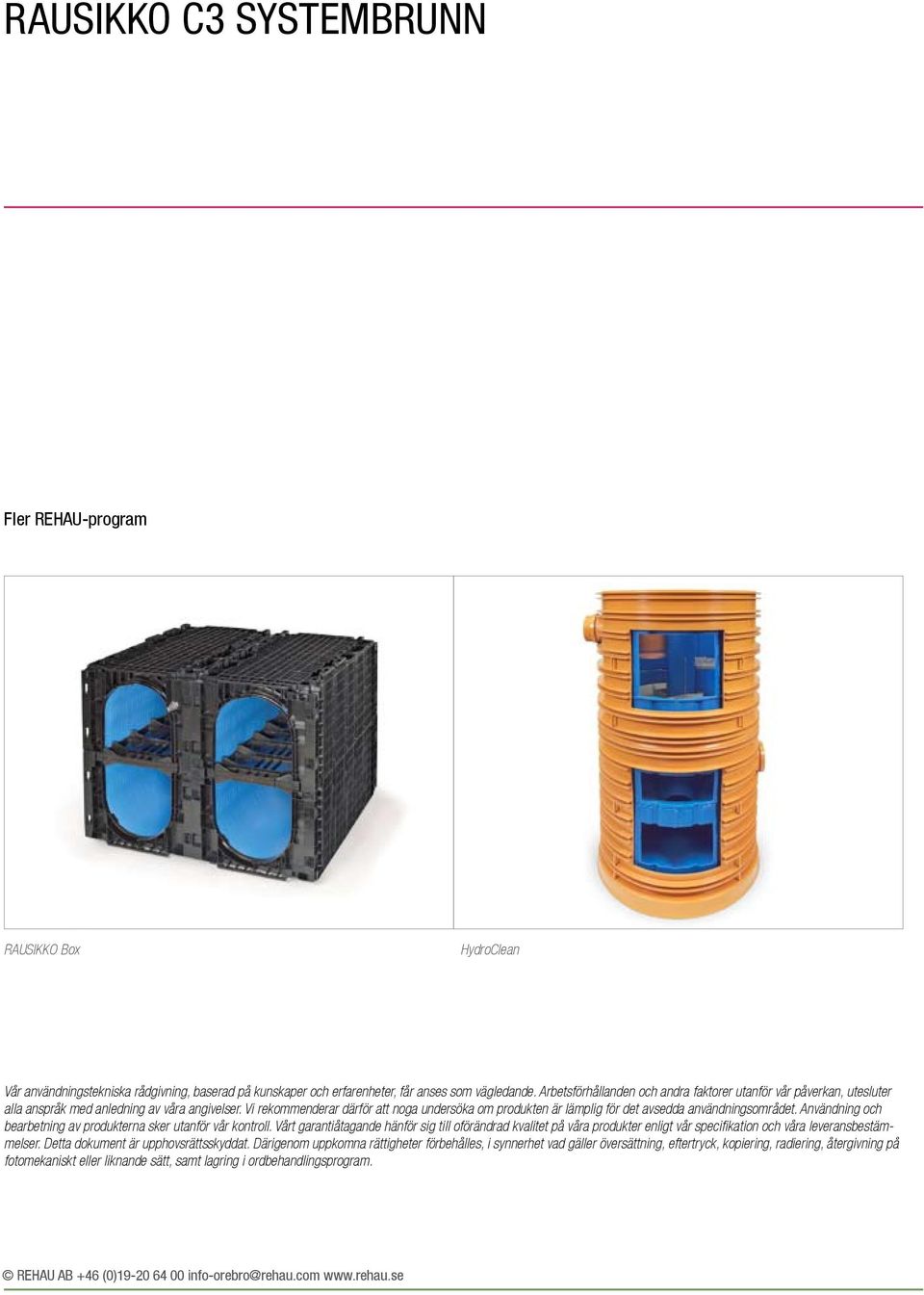

15 systembrunn Fler REHAU-program RAUIKKO Box HydroClean Vår användningstekniska rådgivning, baserad på kunskaper och erfarenheter, får anses som vägledande. Arbetsförhållanden och andra faktorer utanför vår påverkan, utesluter alla anspråk med anledning av våra angivelser. Vi rekommenderar därför att noga undersöka om produkten är lämplig för det avsedda användningsområdet. Användning och bearbetning av produkterna sker utanför vår kontroll. Vårt garantiåtagande hänför sig till oförändrad kvalitet på våra produkter enligt vår specifikation och våra leveransbestämmelser. Detta dokument är upphovsrättsskyddat. Därigenom uppkomna rättigheter förbehålles, i synnerhet vad gäller översättning, eftertryck, kopiering, radiering, återgivning på fotomekaniskt eller liknande sätt, samt lagring i ordbehandlingsprogram. REHAU AB +46 (0) info-orebro@rehau.com
