1 REHAU AWADUKT PP SN16 RAUSISTO avloppssystem för hög belastning Bygg Automotive Industri

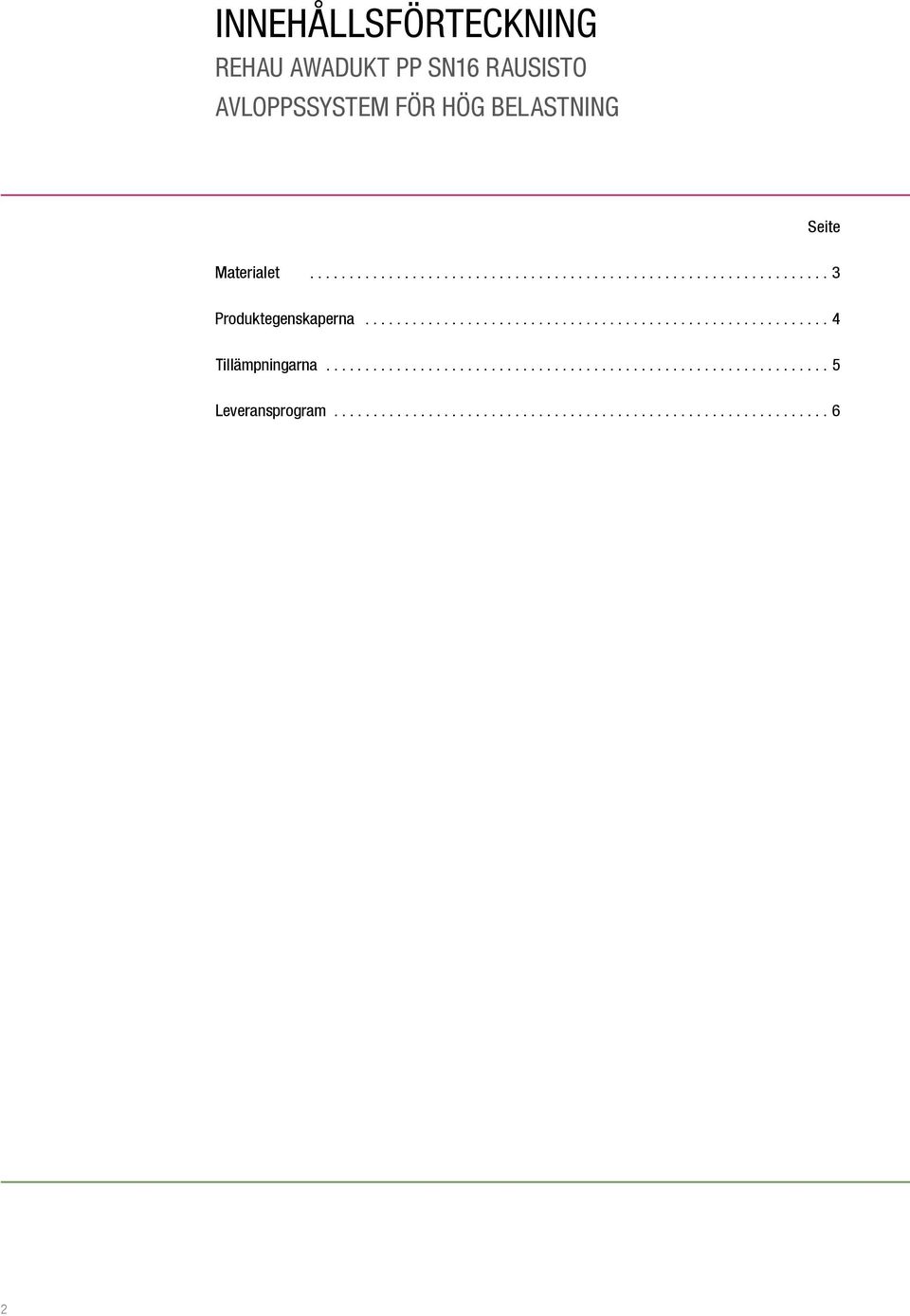

2 Innehållsförteckning REHAU AWADUKT PP SN16 RAUSISTO avloppssystem för hög belastning Seite Materialet Produktegenskaperna Tillämpningarna Leveransprogram

3 materialet Polypropylen basen för produkter av extra hög klass Rent polypropylen är ett högvärdigt material som sedan länge använts inom den krävande bilproduktionen, den känsliga medicintekniken och många industriella applikationer. För framställning av REHAU AWADUKT PP SN16 RAUSISTO, avloppssystem för hög belastning, används högvärdigt, rent polypropylen utan tillsats av fyllnadsmaterial enligt EN Polypropylen utmärker sig för följande materialegenskaper: mekaniskt idealisk jämvikt mellan hög styvhet och slagseghet termiskt Kan användas vid såväl låga (ner till-20 C) som höga (korttid upp till 90 C) temperaturer kemiskt resistent även mot aggressiva substanser ekologiskt och fysiologisktnd helt riskfritt. Kan återvinnas även efter lång tids användning. 3

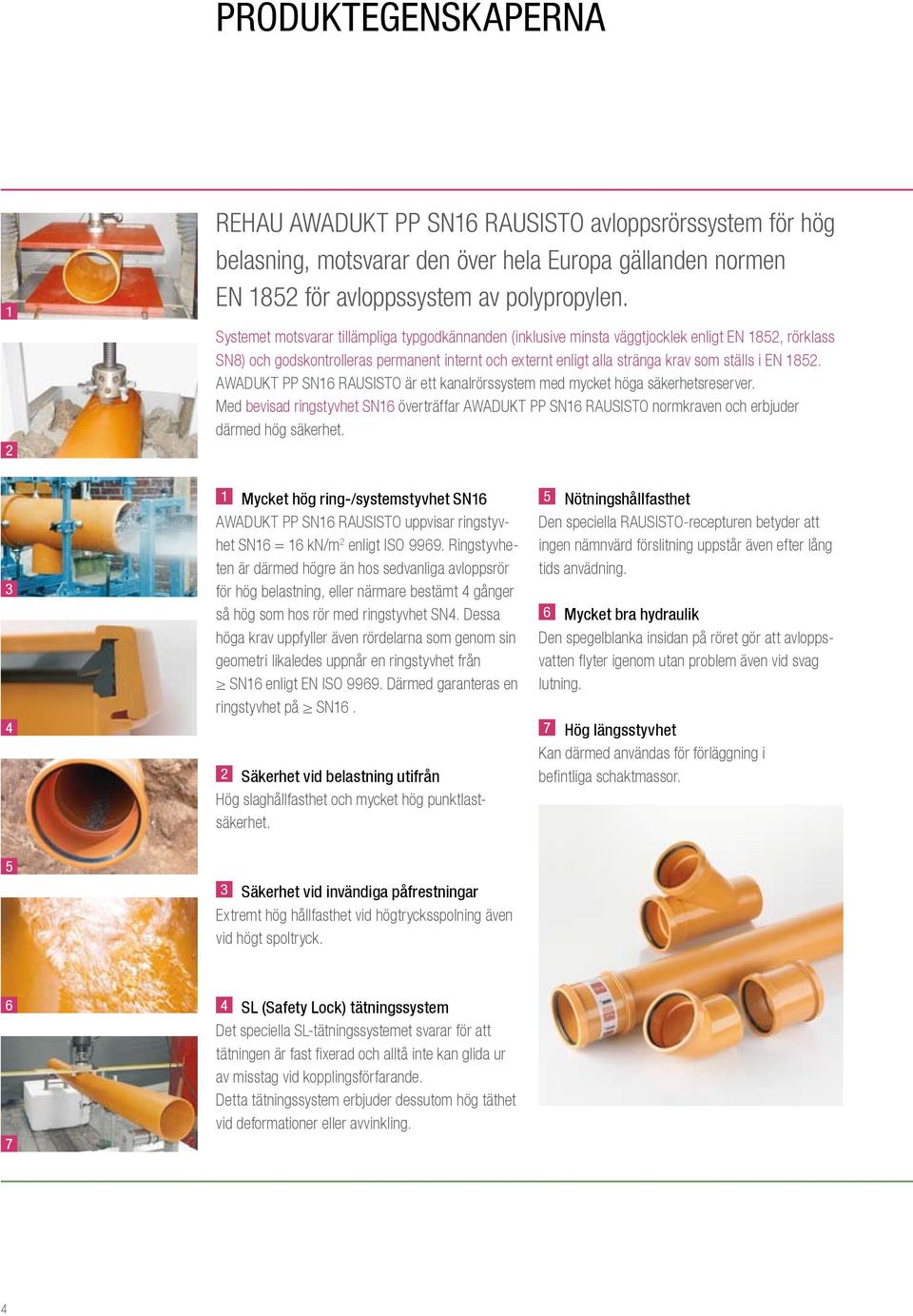

4 Produktegenskaperna 1 2 REHAU AWADUKT PP SN16 RAUSISTO avloppsrörssystem för hög belasning, motsvarar den över hela Europa gällanden normen EN 1852 för avloppssystem av polypropylen. Systemet motsvarar tillämpliga typgodkännanden (inklusive minsta väggtjocklek enligt EN 1852, rörklass SN8) och godskontrolleras permanent internt och externt enligt alla stränga krav som ställs i EN AWADUKT PP SN16 RAUSISTO är ett kanalrörssystem med mycket höga säkerhetsreserver. Med bevisad ringstyvhet SN16 överträffar AWADUKT PP SN16 RAUSISTO normkraven och erbjuder därmed hög säkerhet Mycket hög ring-/systemstyvhet SN16 AWADUKT PP SN16 RAUSISTO uppvisar ringstyvhet SN16 = 16 kn/m 2 enligt ISO Ringstyvheten är därmed högre än hos sedvanliga avloppsrör för hög belastning, eller närmare bestämt 4 gånger så hög som hos rör med ringstyvhet SN4. Dessa höga krav uppfyller även rördelarna som genom sin geometri likaledes uppnår en ringstyvhet från SN16 enligt EN ISO Därmed garanteras en ringstyvhet på SN16. 2 Säkerhet vid belastning utifrån Hög slaghållfasthet och mycket hög punktlastsäkerhet. 5 Nötningshållfasthet Den speciella RAUSISTO-recepturen betyder att ingen nämnvärd förslitning uppstår även efter lång tids anvädning. 6 Mycket bra hydraulik Den spegelblanka insidan på röret gör att avloppsvatten flyter igenom utan problem även vid svag lutning. 7 Hög längsstyvhet Kan därmed användas för förläggning i befintliga schaktmassor. 5 3 Säkerhet vid invändiga påfrestningar Extremt hög hållfasthet vid högtrycksspolning även vid högt spoltryck SL (Safety Lock) tätningssystem Det speciella SL-tätningssystemet svarar för att tätningen är fast fixerad och alltå inte kan glida ur av misstag vid kopplingsförfarande. Detta tätningssystem erbjuder dessutom hög täthet vid deformationer eller avvinkling. 4

5 tillämpningarna REHAU AWADUKT PP SN16 RAUSISTO avloppssystem för höga krav erbjuder ett antal fördelar och kan användas där andra system kommer till korta Därför är det speciellt ägnat för användningar där säkerhet har högsta prioritet. Där hög belastningssäkerhet är ett krav, eller förläggningen skall ske under svåra arbetsplatsförhållanden, lever REHAU AWADUKT PP SN16 RAUSISTO för hög belastning upp till ställda förväntningar. Så här kan det till exempel användas: - Unter höga laster som vid flygplatsbyggnation eller under trafikbelastning SLW 60 - Vid mycket svag lutning - Vid extra hög eller låg övertäckning - Vid högt grundvattenstånd - Vid svåra markförhållanden - Vid svåra förläggnings- eller terrängvillkor (bl.a. förläggning av branta sträckor) - För förläggning i befintliga schaktmassor - Vid förläggning i stark kyla, eftersom materialets kallslagseghet gör att förläggning kan genomföras utan risk för brott. - Dessutom självklart för alla andra avlopps- och dagvattenkanaler vid gatu-, flygplats-, järvägsoch tunnelbyggnation Fördelar - Minst 100 års livslängd, attesterat av LGA Nürnberg, erbjuder säkerhet även för kommande generationer års produktgaranti (villkor, se garantibevis). underlättar vid beslutsfattande. 5

6 Leveransprogram AWADUKT PP SN16 RAUSISTO avloppssystem av Polypropylen enligt EN 1852 KGEM AWADUKT PP SN16 RAUSISTO Rör med muff och EPDM-tätningsringar einligt EN 1852 Material: RAU-PP 2300 Färg: orange Art.nr. DN/OD BL d 1 Dmax t s 1 Vikt St../ [mm] [mm] [mm] [mm] [mm] utan muff pall [kg/m] ,9 3, ,9 3, ,9 3, ,6 5, ,6 5, ,6 5, ,7 8, ,7 8, ,7 8, ,5 13, ,5 13, ,5 13, ,1 21, ,1 21, * ,4 33, * ,4 33,5 4 * Leveranstid på förfrågan Leveransenhet AWADUKT PP SN16 RAUSISTO rör Beteckning DN/OD Bygglängder Rör/pall. Pallbredd Pallhöjd Pallängd ca. [m] [mm] [st.] ca. [m] ca. [m] för BL [mm] KGEM ,17 0,91 1,28 3,28 6,28 KGEM ,05 0,90 1,35 3,35 6,35 KGEM ,05 0,86 1,43 3,43 6,43 KGEM ,00 1,05 1,47 3,47 6,47 KGEM ,25 0,91-3,55 6,55 KGEM ,10 1,10-3,99 6,99 Rördelar finns beskrina i kapitlet REHAU AWADUKT PP SN8/SN10 RAUSISTO avloppssystem för hög belastning 6

7 Vår användningstekniska rådgivning, baserad på kunskaper och erfarenheter, får anses som vägledande. Arbetsförhållanden och andra faktorer utanför vår påverkan, utesluter alla anspråk med anledning av våra angivelser. Vi rekommenderar därför att noga undersöka om produkten är lämplig för det avsedda användningsområdet. Användning och bearbetning av produkterna sker utanför vår kontroll. Vårt garantiåtagande hänför sig till oförändrad kvalitet på våra produkter enligt vår specifikation och våra leveransbestämmelser. Detta dokument är upphovsrättsskyddat. Därigenom uppkomna rättigheter förbehålles, i synnerhet vad gäller översättning, eftertryck, kopiering, radiering, återgivning på fotomekaniskt eller liknande sätt, samt lagring i ordbehandlingsprogram. REHAU AB Box ÖREBRO info-orebro@.com Bygg Automotive Industri 7
