1 ACO VA A C O S t o r m b r i x x ACO Stormbrixx dagvattenkassetter w w w. a c o - n o r d i c. s e

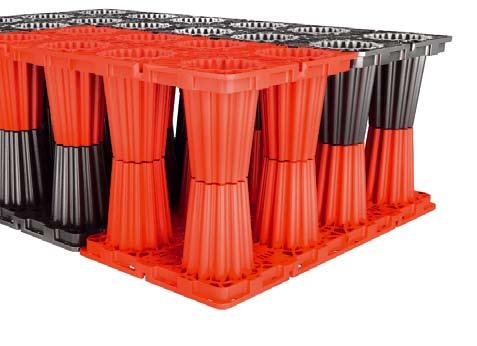

2 ACO Stormbrixx Dagvattenkassetten ACO Stormbrixx stöder nybildning av grundvatten Dagvattenkassetten ACO Stormbrixx stöder vattnets naturliga kretslopp genom att samla upp det regnvatten som tidigare brukade samlas på förseglade ytor, förvara vattnet och sedan sprida det under kontrollerade former. Genom infiltration förs regnvattnet vidare ner i marken, just där det föll. Nybildningen av grundvatten stöds och avloppssystemet avlastas. ACO Stormbrixx modulära dagvattenkassetter ACO Stormbrixx är modulära dagvattenkassetter av plastmaterial som används både för magasinering och infiltration av regnvatten. Systemet baseras på moduler som genom smarta monteringsfästen anläggs överlappande, vilket skapar stabilitet i systemet. Eftersom dagvattensystemet är helt öppet kan det inspekteras och underhållas genomgående. Till skillnad från i de konventionella systemen är modulerna stapelbara. Det minskar både transport-kostnaden och koldioxidförbrukningen. Dessutom kräver systemet hälften så stort utrymme i lagret och på bygget. Produktfördelar Konstruktionen tål större belastning och har ökad hållbarhet på grund av överlappningstekniken. Underhåll och inspektioner underlättas. Koldioxidförbrukningen är lägre, transporterna mer ekonomiska och hanteringen på byggplatsen är smidigare. Ansökan om ett allmänt tekniskt godkännande för ACO Stormbrixx har lämnats till DIBt (tyska byggtekniska institutet). Överlappningstekniken ökar konstruktionens stabilitet och hållbarhet Grunden i nya ACO Stormbrixx-systemet är moduler med måtten x 600 x 342 mm, de sätts samman på plats till en enhetlig kassett. Genom att enskilda delar fogas samman överlappande med de smarta fästena skapas en mycket stabil konstruktion. När modulerna är monterade i varandra befinner sig systemets bärande pelare i linje så att belastningen fördelas jämnt uppifrån och ned. Överlappningstekniken är kännetecknande för ACO Stormbrixx. Den innebär att hela systemet kan sättas samman utan användning av skarvförband mellan lagren. Om flera lager anläggs förhindrar skarvfästen att modulerna förskjuts.

3 Det modulära dagvatten kassettsystemet Underhåll och inspektion av hela systemet Den smarta konstruktionen av ACO Storm brixx kräver bara en yttre begränsning (genom den lättmonterade sidoväggen) och är därför enkel att inspektera och spola. Mellanrummen är utformade för att underlätta körning med kanalkamera eller spolmunstycke. Genom att montera ett inspektions- och spolschakt säkras åtkomsten till dagvattensystemet. Kontrollkamera Rengöringsutrustning Kameravägar mellan pelarna Optimal logistik och enkel hantering Både modulerna, sidoväggarna och skydden i dagvattensystemet ACO Stormbrixx är stapelbara för effektivare transport. Modulerna passar perfekt i varandra och det minskar mängden transportgods. Jämfört med konventionella system blir både transportkostnaderna och koldioxidutsläppen lägre. Mindre utrymmeskrävande och enklare att hantera på byggarbetsplatsen Optimalt staplingsbara för lägre transportkostnader Exempel: Projekt A kräver en tankvolym på 280 m3. Med ACO Stormbrixx kan alla kassettmoduler transporteras med en bil. Andra system kräver upp till fyra bilar.

4 ACO Stormbrixx ACO Stormbrixx är genomtänkt in i minsta detalj Sidoväggar som yttre begränsning och skydd i översta lagret ger en ren anläggning under geotextilen Fästena håller de olika lagren av ACO Stormbrixx på plats och ökar systemets stabilitet Råmaterialet är framför allt ny polypropylen med en angiven andel återvunnet material. De enskilda pelarnas bärkraft i kombination med överlappningstekniken gör att systemet klarar en belastning på upp till BK1. Eftersom ACO Stormbrixx har en så öppen konstruktion är det enkelt att föra igenom inspektionskameror och rengöringsutrustning.

5 Det modulära dagvatten kassettsystemet Dessutom går det att komma åt och inspektera enskilda delar av dagvattensystemet. Magasineringskapaciteten är 95 %. Även pelarna fylls med vatten. Materialet polypropen är en stadig och korrosionsbeständig bas i det hållbara dagvattensystemet. Grundenheterna kan enkelt snäppas ihop till lådformade moduler. Funktionell design kombinerat med ett intelligent modulsystem ger enkel hantering och snabb installation. Med sidoväggarna som yttre begränsning av systemet bildas en ren yta för geotextilen runt om.

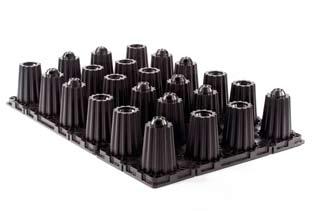

6 ACO Stormbrixx ACO Stormbrixx system Grundenheterna består av åtta pelare varav fyra har en spetsig topp och fyra har en topp med fördjupning. De sätts enkelt ihop med varandra. I systemets ytterkant monteras sidoväggar och i översta lagret sätts skydd i pelaröppningarna. Så bildas en sammanhängande dagvattenkassett. Sätt ihop grundenheterna med överlappningstekniken för att skapa en grundstabilitet i systemet. Kontrollera att det finns fyra likadana pelare bredvid varandra.

7 Det modulära dagvatten kassettsystemet ACO Stormbrixx tillbehör Dagvattenkassetterna kompletteras med olika tillbehör. I ACO Stormbrixx är schakten integrerade i hela systemet vilket skapar åtkomstmöjlighet från fyra olika håll. Det underlättar inspektion och underhåll avsevärt. I flerlagriga dagvattenkassetter sätts schakten helt enkelt ihop på höjden. Schakten kan anpassas för anslutning av rör med mått enligt gällande bestämmelser. Schakten kan kompletteras på höjden med ACO Stormbrixx inspektions- och rengöringsschakt. Höjden är variabel. Ett schaktskydd är en praktisk avslutning. Det är mycket enkelt att föra en inspektionskamera genom schakten i dagvattenkassetten. Geotextilen i filterduken för infiltrationen förhindrar att sediment tränger in i dagvattenkassetten. Röradaptrar för anslutning av till- och från ledningar i alla standardstorlekar. Kopplingar för att sammanfoga och fixera modulerna.

8 ACO Stormbrixx Fördröjning av dagvatten - kontrollerat utsläpp Kontrollerad spridning av regnvatten till avloppssystem och dagbrunnar blir allt viktigare, särskilt vid kraftig nederbörd. På detta sätt fördelas nederbörden vid ett skyfall över en längre period och mildras. Som magasin kan dagvattenkassetten ACO Stormbrixx samla upp regnvattnet och hålla kvar det för att sedan sprida det med tidsfördröjning till dagvattenbrunnarna. ACO Stormbrixx geotextil, yttre skyddsduk ACO Stormbrixx geotextil, inre skyddsduk ACO Stormbrixx mellanlager

9 Det modulära dagvatten kassettsystemet Successiv infiltrering - effektiv nybildning av grundvatten Nybildning av grundvatten är en av de viktigaste aspekterna av regnvattenhantering. Med dagvattenkassetterna ACO Storm brixx erbjuder ACO en effektiv och ekologisk lösning för dränering och infiltration på nyanläggningar både inom väg- och vattenbyggnad och trädgårdsanläggning samt för eftermontering på offentliga och privata områden. Vid infiltration samlas nederbörden först upp i dagvattenkassetten ACO Stormbrixx och släpps sedan långsamt ut i marken. Infiltration sker enligt den tyska vattenlagens DWA-arbetsblad A 138 om planering, anläggning och drift av konstruktioner för infiltration av nederbörd och DWA-faktablad M 153 med anvisningar för hantering av regnvatten. Den omgivande marken måste vara lämplig och får inte ha några underjordiska lager som orsakar stopp. Inga skadliga ämnen får spridas till marken eller grundvattnet genom infiltration. Geotextil

10 ACO Stormbrixx Användningsexempel Montering, säkerhet, statik ACO Stormbrixx dagvattenkassetter lämpar sig för användning inom olika områden som magasin eller för infiltration, exempelvis under vägbanor, utfarter samt offentliga och privata platser. Vid all användning ska hänsyn tas till belastningen på marken och trafiken. ACO teknik för väg- och vattenbyggnad beräknar stabiliteten för konstruktionen utifrån olika uppgifter. Användningsexemplen visar några av många sätt att använda ACO Stormbrixx i en ACO-serie för att stödja nybildning av grundvatten. Ventilation/inspektion Grönområde Ventilation/inspektion Frånlopp Tillopp Slamtank Frånlopp Tillopp ACO Stormbrixx: Med ACO inspektions- och rengöringsschakt kan nedsmutsning och sediment avlägsnas från den uppsamlade nederbörden. Det går även att inspektera med en kanalkamera eller använda ett rengöringsutrustning. Frånlopp Tillopp Frånlopp 10 Tillopp ACO Stormbrixx och ACO Slamavskiljare: För att samla upp sediment och kunna ta hand om större mängd nederbörd kan en slamavskiljare från ACO monteras framför kassetten. Standarddjup vid montering av dagvattenkassetter från ACO Stormbrixx SLW 60 [mm SLW 30 [mm] Utan trafikbelastning [mm] Min. djup Max. djup För att garantera systemets stabilitet ska olika krav och direktiv uppfyllas när dagvattenkassetten monteras.

11 Det modulära dagvatten kassettsystemet Beställningsinformation Beskrivning Längd, Bredd, Höjd [mm] Vikt [kg] Art.nr. Grundenheter Grundenheter är förbundna med varandra ansluten lager med kopplingar 1200x600x342 10, Sidovägg 587 Sidopanel monterade på de grundläggande elementen 587x582x55 1, Skydd 320 Toppskydd monterade på de grundläggande elementen 550x550x43 0, Koppling förbinder de grundläggande elementen själva förbinder de grundläggande elementen i lager 1, Röranslutning monterad på sidoväggen ,8 1,4 1,4 1,8 2, Inspektion installeras mellan de grundläggande elementen ansluten till den anslutande länken 594x594x610 32,
