1 SX IN THE CITY Dagvattenhantering med RAUSIKKO Box SX

2 VÅRA LÖSNINGAR FÖR ALLA KRAV RAUSIKKO Box SX Den nya byggstenen för RAUSIKKO Solution VA-nätet avlastas och stora regnvattenflöden regleras och avgifter sänks för att säkerställa en säker, hållfast och ekonomisk dagvattenhantering. REHAUs RAUSIKKO Solution utökar RAUSIKKO-familjen med RAUSIKKO Box SX, för en mer flexibel användning. Den är kompatibel med systemets övriga komponenter och har uppenbara fördelar såväl logistiskt som ur entreprenadsynpunkt. Vi står till Ert förfogande gällande offerter och andra tekniska frågor. RAUSIKKO Solution Komplett program för dagvattenhantering Dagvatteninfiltration Dagvattentillopp Den nya Box SX är del av RAUSIKKO-systemet dagvattenlagring och -infiltration Dagvattenlagring / -sedimentering Dagvattenfördelning Dagvattenrening PROGRAM MED MODULER Varje planering är unik. Därför är RAUSIKKO en byggsats med moduler. RAUSIKKO-komponenter passar alltid ihop och kan perfekt kombineras med varandra. I RAUSIKKO Solution ingår alla delar och tillbehör som Ni behöver för dagvattenhantering. SERVICE Vi på REHAU erbjuder Er alla komponenter från samma tillverkare och står till Ert förfogande gällande rådgivning, offerter och andra tekniska frågor. 2

3 PLATSSPARANDE LÖSNING Maximal magasinering med minimal lageryta 75 % MINDRE >14 m³ LAGERYTA Med RAUSIKKO Box SX klarar Ni utrymmesproblem på trånga byggarbetsplatser, t.ex. i centrala stadsdelar. Alla kassetter levereras staplade i varandra och kan lagras på en förhållandevis liten yta. Bara en lastbil kommer till byggarbetsplatsen i stället för fyra som hittills vilket också innebär en billigare transport. INFILTRATIONSVOLYM PER PALL Tack vare möjligheten att stapla kassetter kan med en dubbelpall skapas en lagringsvolym av mer än 14 kubikmeter dagvatten 30 m²a motsvarar en lagringsvolym av 345 m³ En lastbil rymmer kassetter motsvarande en lagringsvolym av 345 kubikmeter dagvatten. 100 % SNABB SAMMANFOGNING Tack vare små utrymmeskrav, enkel hantering och Easy- Click-koppling sammanfogas kassetterna snabbt och via de integrerade guiderna staplas och fixeras delarna enkelt och snabbt utan ytterligare tillbehör. EFFEKTIV LAGRINGSVOLYM En RAUSIKKO Box SX med en byggnadsvolym på 1 m 3 lagrar en dagvattenvolym upp till 960 l.(96%) KAN BELASTAS UPP TILL SLW 60 RAUSIKKO Box SX kassett klarar kravet på SLW60 med ett bottendjup av 4 meter. KAN TILL 100 % INSPEKTERAS MED KAMERA Varje kassett innehåller två parallella inspektionskanaler för fullständig inspektion. Enkelt att genomföra regelbundet underhåll i anläggningen. 3

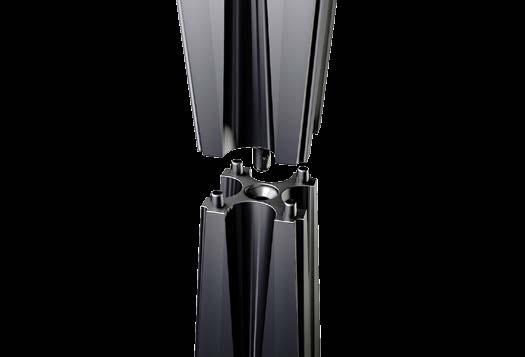

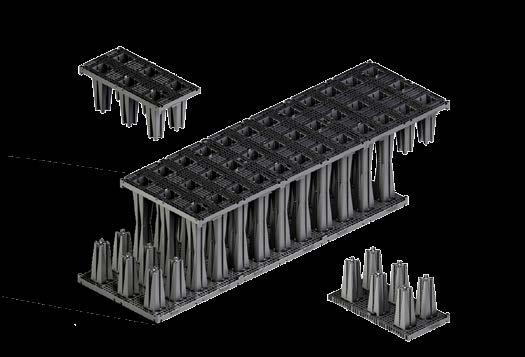

4 ENKEL MONTERING RAUSIKKO Box SX - klickfunktion Allt med en enda leverans RAUSIKKO Box SX består av halva enheter, som kan utrymmeseffektivt staplas på en enda pall på byggarbetsplatsen. Tack vare den låga vikten, mindre än 10 kg, kan en ensam montör snabbt sammanfoga kassetten. Inga kranar och kranförare behövs för fortsatt inbyggnad, något som gör installationen kostnadsbesparande och enkel. Två blir ett RAUSIKKO Box SX monteras i en handvändning. För den höga varianten monteras två identiska byggdelar på varandra och kassetten är klar. För den låga varianten sätts täckplattan på en halv enhet. Trä på centrera klicka i Enkelt tack vare en trestegs- EasyClick-koppling och dess styrning som garanterar exakt positionering. Kombinationer som klarar ännu mer Genom att förskjuta det andra lagret ett halvt steg förstärks konstruktionens stabilitet vid fyllning. 4

5 SMUTS IN SMUTS UT Maximal säkerhet - från inspektion till rengöring Kan till 100 % inspekteras med kamera Genom de båda inspektionskanalerna kan den inbyggda RAUSIK- KO-kassetten SX enkelt kontrolleras med kamera. Tack vare den öppna strukturen på insidan med smala, X-formade pelare och de båda inspektionskanalerna kan en fullständig kontroll åt alla sidor genomföras. Rengöring gör kassetten ännu mer långlivad Genom att kombinera RAUSIKKO SX med RAUSIKKO SC får vi ytterligare fördelar gällande inspektion såväl som rengöring. De föroreningar som kommer in i konstruktionen kan lätt inspekteras och avlägsnas med hjälp av högtrycksspolning, allt för en längre livslängd. Se hur det fungerar: Kombinationen av kassetterna garanterar en livslängd av 50 år eller mer. Livslängden kan utökas om reningsenheter som t.ex. RAUSIKKO HydroClean och HydroMaxx monteras före kassetterna. Dagvattenrening Helt unik: Den blå reningskanalen! 5

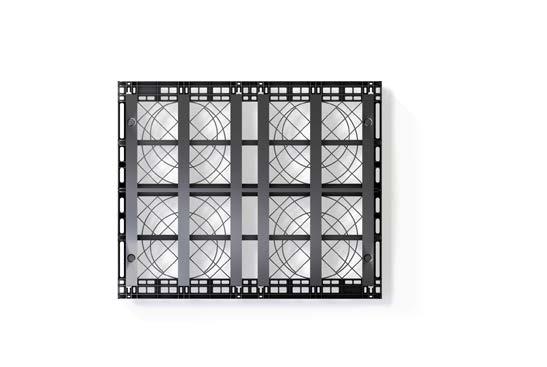

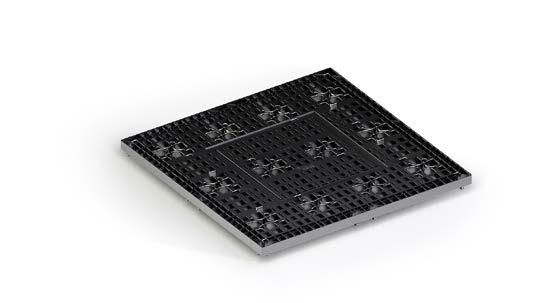

6 LEVERANSPROGRAM RAUSIKKO Box SX RAUSIKKO basenhet SX Mått L B H [mm] basenhet 34 styck/pall Mat.-Nr RAUSIKKO täckplatta 8.3 SX Mått LxBxH [mm] övre täckplatta 50 styck/pall Mat.-Nr Kombinera! En kassett SX 8.6 består av 2 RAUSIKKO basenhet SX; Lagringsvolym: 406 liter En halv kassett SX 8.3 består av 1 RAUSIKKO basenhet SX och 1 täckplatta SX; Lagringsvolym: 217 liter RAUSIKKO sidogaller 8.6 SX Mått L B H [mm] Sidoavslut, hel 38 styck/pall Mat.-Nr RAUSIKKO sidogaller 8.3 SX Mått L B H [mm] Sidoavslut, halv 76 styck/pall Mat.-Nr

7 LEVERANSPROGRAM RAUSIKKO Box systemtillbehör RAUSIKKO Box 8.6 SC Mått L B H [mm] Lagringsvolym 400 liter Utförande med reningskanal (250 mm), kan inspekteras med kamera Mat.-Nr styck/pall RAUSIKKO Box 8.3 SC Mått L B H [mm] Lagringsvolym 213 liter Utförande med reningskanal (250 mm), kan inspekteras med kamera Mat.-Nr styck/pall Frontgaller SC Mått L B H [mm] Frontgaller Mat.-Nr senhet styck Mat.-Nr. DN200 DN250 senhet DN200 / DN250 tillopp/-utlopp styck Filterduk RAUMAT E Variant RAUMAT 3E 150 RAUMAT 3E 150 RAUMAT 3E 200 RAUMAT 3E 250 Ytvikt Geotextil robusthetsklass (GRK) Mått L B [m] 100,00 5,00 100,00 2,00 100,00 5,00 100,00 5,00 senhet 1 rulle 1 rulle 1 rulle 1 rulle Rulle - diameter [cm] Mat.-Nr

8 TÄNK I MODULER - FLEXIBEL ANVÄNDNING RAUSIKKO Solution och RAUSIKKO Box SX RAUSIKKO Box SX är en del av vår RAUSIKKO Solution. Modulsystemets enheter kan enkelt och flexibelt kombineras. Vi hjälper Er med planering och service inför projekt. Ring oss! Våra regionala REHAU försäljningskontor finns nära Er och löser alla Era problem. Dokumentet är upphovsrättsskyddat. Därigenom uppkomna rättigheter förbehålles, i synnerhet vad gäller översättning, eftertryck, kopiering, radiering, återgivning på fotomekaniskt eller liknande sätt samt lagring i ordbehandlingsprogram. REHAU FÖRSÄLJNINGSKONTOR SE: Örebro, , oerebro@rehau.com Var vänlig observera de aktuella tekniska produktinformationer, som finns tillgängliga under Med reservation för tekniska ändringar. REHAU AB Box Örebro Sweden S17702 SE
