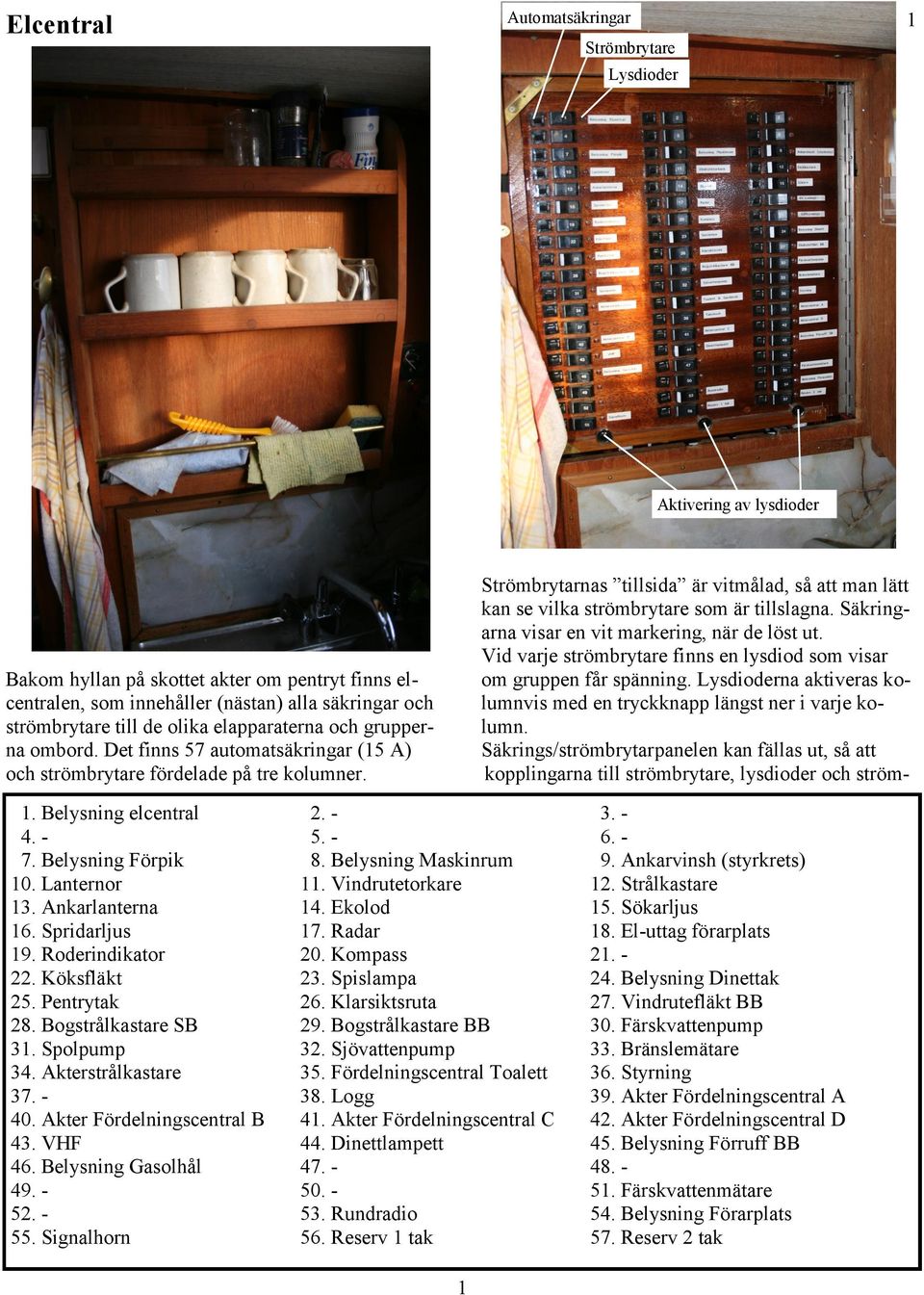

Automatsäkringar Strömbrytare Lysdioder. Elcentral. Aktivering av lysdioder
|
|
|
- Rebecka Lundberg
- för 8 år sedan
- Visningar:
Transkript
1 Elcentral Automatsäkringar Strömbrytare Lysdioder 1 Aktivering av lysdioder Bakom hyllan på skottet akter om pentryt finns elcentralen, som innehåller (nästan) alla säkringar och strömbrytare till de olika elapparaterna och grupperna ombord. Det finns 57 automatsäkringar (15 A) och strömbrytare fördelade på tre kolumner. Strömbrytarnas tillsida är vitmålad, så att man lätt kan se vilka strömbrytare som är tillslagna. Säkringarna visar en vit markering, när de löst ut. Vid varje strömbrytare finns en lysdiod som visar om gruppen får spänning. Lysdioderna aktiveras kolumnvis med en tryckknapp längst ner i varje kolumn. Säkrings/strömbrytarpanelen kan fällas ut, så att kopplingarna till strömbrytare, lysdioder och ström- 1. Belysning elcentral Belysning Förpik 8. Belysning Maskinrum 9. Ankarvinsh (styrkrets) 10. Lanternor 11. Vindrutetorkare 12. Strålkastare 13. Ankarlanterna 14. Ekolod 15. Sökarljus 16. Spridarljus 17. Radar 18. El-uttag förarplats 19. Roderindikator 20. Kompass Köksfläkt 23. Spislampa 24. Belysning Dinettak 25. Pentrytak 26. Klarsiktsruta 27. Vindrutefläkt BB 28. Bogstrålkastare SB 29. Bogstrålkastare BB 30. Färskvattenpump 31. Spolpump 32. Sjövattenpump 33. Bränslemätare 34. Akterstrålkastare 35. Fördelningscentral Toalett 36. Styrning Logg 39. Akter Fördelningscentral A 40. Akter Fördelningscentral B 41. Akter Fördelningscentral C 42. Akter Fördelningscentral D 43. VHF 44. Dinettlampett 45. Belysning Förruff BB 46. Belysning Gasolhål Färskvattenmätare Rundradio 54. Belysning Förarplats 55. Signalhorn 56. Reserv 1 tak 57. Reserv 2 tak 1

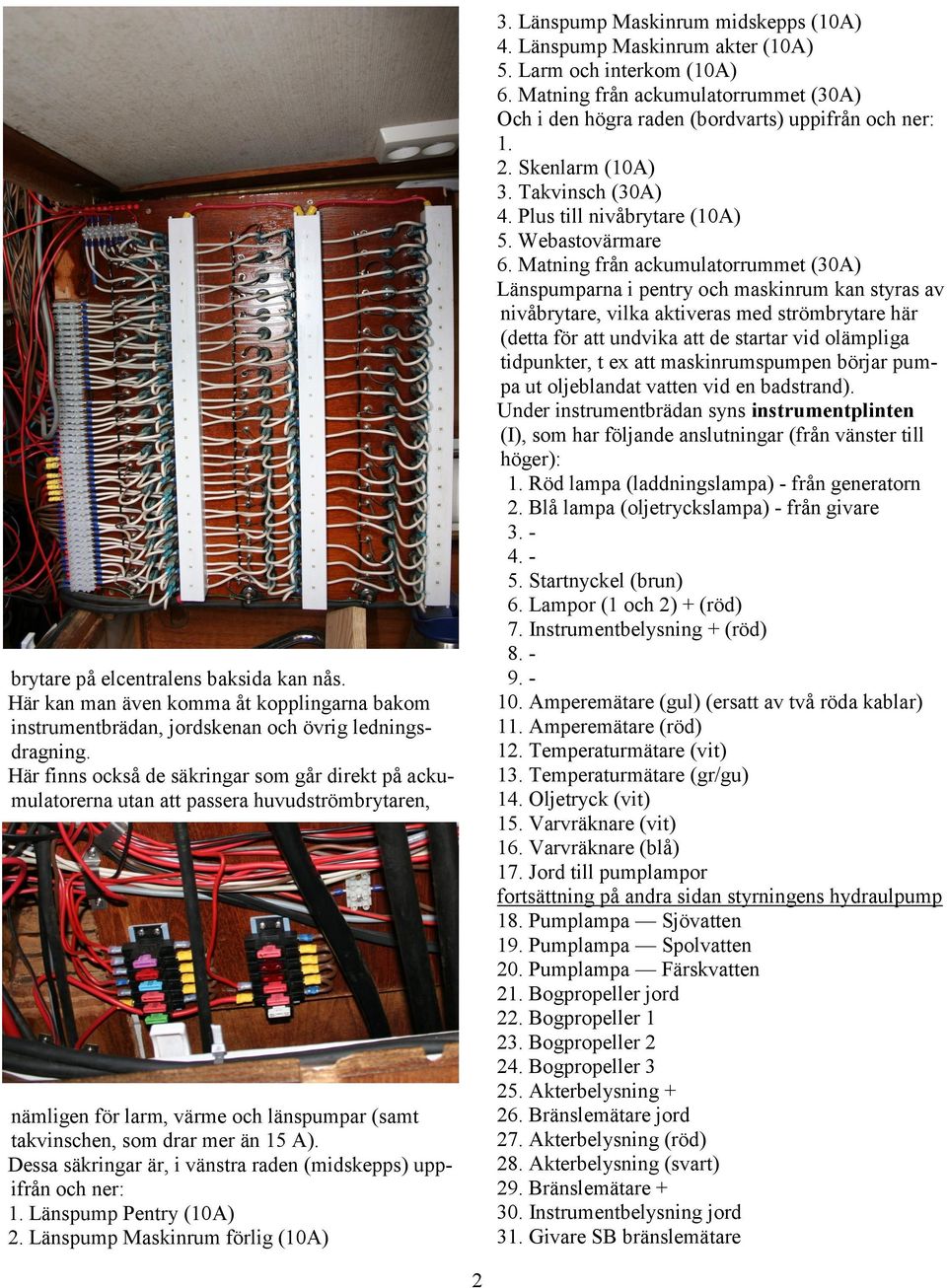

2 brytare på elcentralens baksida kan nås. Här kan man även komma åt kopplingarna bakom instrumentbrädan, jordskenan och övrig ledningsdragning. Här finns också de säkringar som går direkt på ackumulatorerna utan att passera huvudströmbrytaren, nämligen för larm, värme och länspumpar (samt takvinschen, som drar mer än 15 A). Dessa säkringar är, i vänstra raden (midskepps) uppifrån och ner: 1. Länspump Pentry (10A) 2. Länspump Maskinrum förlig (10A) 3. Länspump Maskinrum midskepps (10A) 4. Länspump Maskinrum akter (10A) 5. Larm och interkom (10A) 6. Matning från ackumulatorrummet (30A) Och i den högra raden (bordvarts) uppifrån och ner: Skenlarm (10A) 3. Takvinsch (30A) 4. Plus till nivåbrytare (10A) 5. Webastovärmare 6. Matning från ackumulatorrummet (30A) Länspumparna i pentry och maskinrum kan styras av nivåbrytare, vilka aktiveras med strömbrytare här (detta för att undvika att de startar vid olämpliga tidpunkter, t ex att maskinrumspumpen börjar pumpa ut oljeblandat vatten vid en badstrand). Under instrumentbrädan syns instrumentplinten (I), som har följande anslutningar (från vänster till höger): 1. Röd lampa (laddningslampa) - från generatorn 2. Blå lampa (oljetryckslampa) - från givare Startnyckel (brun) 6. Lampor (1 och 2) + (röd) 7. Instrumentbelysning + (röd) Amperemätare (gul) (ersatt av två röda kablar) 11. Amperemätare (röd) 12. Temperaturmätare (vit) 13. Temperaturmätare (gr/gu) 14. Oljetryck (vit) 15. Varvräknare (vit) 16. Varvräknare (blå) 17. Jord till pumplampor fortsättning på andra sidan styrningens hydraulpump 18. Pumplampa Sjövatten 19. Pumplampa Spolvatten 20. Pumplampa Färskvatten 21. Bogpropeller jord 22. Bogpropeller Bogpropeller Bogpropeller Akterbelysning Bränslemätare jord 27. Akterbelysning (röd) 28. Akterbelysning (svart) 29. Bränslemätare Instrumentbelysning jord 31. Givare SB bränslemätare 2
3 Belysning i El-central Vattenvarnare Instrumentplint (I) Aktivering av nivåbrytare för länspump i pentry Aktivering av nivåbrytare för länspump i maskinrum Jordskena 3
4 32. Givare BB bränslemätare 33. Matning Sjövattenpump 34. Plus till sjövattenpump 35. Matning till spolpump 36. Plus till spolpump 37. Matning färskvattenpump 38. Plus till färskvattenpump. Längre ner sitter el-centralens jordskena, som från vänster (styrbord) till höger (babord) jordar: (symbolerna till vänster avbildar kontaktskruvarnas placering på jordskenan höger är uppåt) 1. Eluttag förarplats 2. Roderindikator Klarsiktsruta 5. Styrbords Fördelningscentral 6. Vindrutefläkt BB 7. Bogstrålkastare BB 8. Logg 9. Jordmatning från Ackumulatorrum 10. (skruvinfästning) 11. Bogstrålkastare SB V skyddsjord (till eluttag under el-c) 13. Länspump maskinrum (förlig) Länspump maskinrum (midskepps) 16. Länspump pentry 17. Skenlarm Pumplampor (skruvinfästning) Jordplint maskinrum (akter) Belysning Förpik 50. Belysning El-central 51. Belysning Maskinrum 52. Bränslemätare 53. Styrning (styrkrets) 54. Spisfläkt 55. Vattenmätare 56. Spislampa 57. Pentrytak 58. Larm, Intercom 59. Lysdioder i el-centralen 60. Radar 61. Dinettak 62. Kompass 63. Instrumentbelysning 64. (skruvinfästning) 65. Spolpump Sjövattenpump 68. Vattentankmätare? 69. Färskvattenpump 70. Takvinsch 71. Jordmatning från Ackumulatorrum Styrning (kraft) 74. (skruvinfästning) 75. Fördelningscentral Akter 76. Fördelningscentral Tak Fördelningscentral Tak 79. Fördelningscentral Toalett & Garderob Som framgår av bilden på föregående sida, så finns ännu plats för flertalet jordningar. Uppe till vänster sitter vattenvarnaren (plint, summer och lampor), som varnar när bränslefiltren innehåller vatten. Vattenvarnaren är kopplad till bränslefiltrens kontakter enligt kopplingsschemat på omstå- 4
5 ende sida. Summern ljuder om något av filtrens vattenavskiljare har hög vattennivå. Lamporna visar vilket filter det gäller. Den fysiska inkopplingen i plinten framgår av bilden ovan. Länspumparna i motorrummet (aktra) och i pentryt är försedda med nivåbrytare. Dessa aktiveras respektive avaktiveras via strömbrytare i el-centralen. Detta för att förhindra att pumparna startar med automatik på olämpliga platser. Instrumentens placering framgår av avsnittet Reglage 5
Laddningsfördelare. Temperaturavkännare
12V-systemet Kraftkällan utgörs av 3 förbrukarbatterier på 140 Ah vardera och 2 startbatterier på 50 Ah vardera. Startbatterierna kan avge 900 A vardera, under en kortare tid. Ett startbatteri är placerat
