1 LM :11

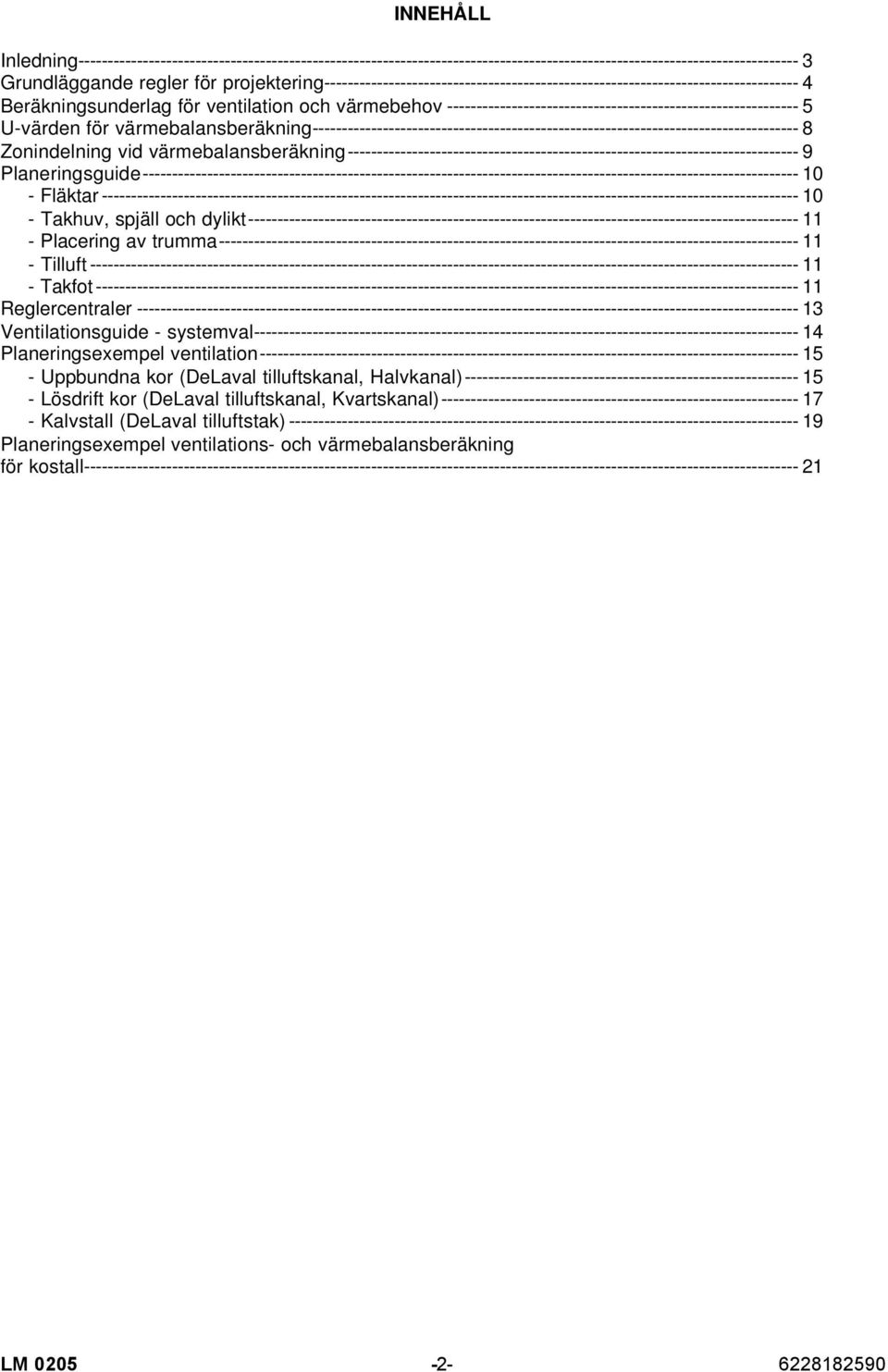

2 INNEHÅLL Inledning Grundläggande regler för projektering Beräkningsunderlag för ventilation och värmebehov U-värden för värmebalansberäkning Zonindelning vid värmebalansberäkning Planeringsguide Fläktar Takhuv, spjäll och dylikt Placering av trumma Tilluft Takfot Reglercentraler Ventilationsguide - systemval Planeringsexempel ventilation Uppbundna kor (DeLaval tilluftskanal, Halvkanal) Lösdrift kor (DeLaval tilluftskanal, Kvartskanal) Kalvstall (DeLaval tilluftstak) Planeringsexempel ventilations- och värmebalansberäkning för kostall LM

3 INLEDNING Alla uppgifter i beräkningsunderlagen är grundade på uppgifter från: * Nya Djurskyddslagen * Svensk Standard SS och SS * Jordbruksverket Eftersom alla uppgifterna är baserade på standard enligt ovan är det mycket viktigt att dessa uppgifter följs vid projektering. I speciella frågor finns alltid Produktchefen till ert förfogande. LM

4 Grundläggande regler för projektering För att ventilationsanläggning skall erhålla avsedd funktion och uppnå de krav och önskemål kunden ställer måste en rad faktorer beaktas. Vår avsikt är att nå ett bra stallklimat och en nöjd kund. KVALITET. För att uppnå en hög kvalitet på vårt arbete och våra anläggningar gäller nedanstående regler för att ventilationsprojektering. Projektering för kvalitet? Korrekta förutsättningar - Tag noggrant reda på de faktiska förhållandena - Intervjua kunden om djurantal, storlek, befintlig utrustning, utbyggnadsplaner, förhållanden sommar/vinter - Gör aldrig grova uppskattningar? Rätt flöde - Fläktkapacitet - Intagskapacitet - Placering - Montering? Rätt injusterat - Gör uppföljningsbesök - Ge kunden anvisningar om injustering, inställning - Gör eventuella korrigeringar av inställningen? Anvisning till kund - Kontrollera att kunden erhållit skötselanvisning - Skötselanvisning skall vara uppsatt i anslutning till styrutrustningen? Värmebalans - Utanför värmebalansberäkning vid all nyprojektering - Utför värmebalansberäkning vid minsta misstanke om värmeunderskott - Att värmebalansberäkning utförts eller kan utföras är ett argument mot våra konkurrenter LM

5 Beräkningsunderlag ventilation och värmebehov per djur - enl. Svensk Standard SS Djurslag Vikt Dim. stalltemp vinter Dim. fukt Vinter Värmeprod. Vinter Luftflöde (Q) per djur (m 3 /timme) (T iv,/ 0 C) (% RF) (P iv, Watt) Q min Q max Kalv Mellankalv Gödtjur 1) 100 " " " " " " " " " " Vallfodertjur " " " " " " " " " " Ungtjur " " " " " " " " " " Rekrytering " " " " " " " " Mjölkko - avkastning kg 600 " " avkastning kg 600 " " avkastning kg 600 " " ) Definition gödtjur: kraftfoder svarar för % av foderenergin. Q min (minimiflödet) är dimensionerat efter koldioxidhalt (CO 2 ) eller fukthalt beroende på vilket som kräver störst luftflöde. LM

6 Beräkningsunderlag ventilation och värmebehov per djur - enl. Svensk Standard SS Djurslag Vikt Dim. stalltemp vinter Dim. fukt Vinter Värmeprod. Vinter Luftflöde (Q) per djur (m 3 /timme) (T iv,/ 0 C) (% RF) (P iv, Watt) Q min Q max Häst "vila" 400 " " " " " " " " måttligt arbete alt. 400 " " högdräktigt 500 " " sto 600 " " " " hårt arbete alt. di- 400 " " givande sto 500 " " " " " " Lamm ,3 8 5 " " 37 3, " " 50 4, " " 70 5,7 35 Digivande tacka " " Dräktig tacka , " " Get , avkastning 50 " " 115 9, kg/dag 60 " " avkastning kg/dag 50 " " " " avkastning kg/dag 50 " " " " Q min (minimiflödet) är dimensionerat efter koldioxidhalt (CO 2 ) eller fukthalt beroende på vilket som kräver störst luftflöde. LM

7 Beräkningsunderlag ventilation och värmebehov per djur - enl. Svensk Standard SS Djurslag Vikt Dim. stalltemp vinter Dim. fukt vinter Värmeprod. Vinter Luftflöde (Q) per djur (m 3 /timme) (T iv,/ 0 C) (% RF) (P iv, Watt) Q min Q max Smågris ) , ) " 35 3, ) " 50 4, " 80 6, " 94 7,4 60 Slaktsvin , , " " 120 9, " " " " " " " " Dräktig gylta Dräktig sugga Digivande sugga 180 Burhöna 1, ,1 0,60 4,5 2,0 " " 8,5 0,72 5,5 Golvhöna 1, ,6 0,64 4,9 2,0 " " 9,2 0,77 5,9 3,0 " " 12,1 1,02 7,8 Slakt- 0, ,6 0,07 0,3 kyckling 0, ,5 0,33 2,5 1, ,5 0,80 6,1 1,70 " " 11,6 0,98 7,5 2,20 " " 14,1 1,19 9,1 1) Lokalt vid liggplats 2) OBS! Vid omgångsproduktion gäller beräkning av min.ventilation nyinsatta smågrisar och max.ventilation för stora grisar med uppnådd slaktvikt. Q min (minimiflödet) är dimensionerat efter koldioxidhalt (CO 2 ) eller fukthalt beroende på vilket som kräver störst luftflöde. LM

8 U-värden för värmebalansberäkning GOLV Värmeförlust = k ber x T-diff x A Oisolerat yttre randfält 0,35 50 mm isolering randfält 0,25 70 mm " " 0, mm " " 0,18 VÄGGAR Lecavägg 190 mm 0, mm 0, mm 0, mm + 50 mm träull 0, mm + 70 mm träull 0,42 Regelvägg 95 mm mineralull 0, mm " 0, mm " 0, mm " 0,26 Tegelvägg 250 mm 1, mm 1, mm + 50 mm träull 0, mm + 70 mm träull 0, mm + 24 mm mineralull 0, mm + 70 mm mineralull 0, mm + 95 mm mineralull 0, mm mm mineralull 0,31 BJÄLKLAG 95 mm 0, mm 0, mm 0, mm 0, mm 0, mm kutterspån 0, mm " 0, mm " 0, mm " 0,21 FÖNSTER 2-glas 3,00 3-glas 2,00 DÖRRAR Enkel (isolerade, 45 mineralull) 1,00 Dubbel (isolerade, 2 x 45 mineralull) 0,60 PORTAR Lika dörrar LM

9 ZONINDELNING VID VÄRMEBALANSERING Tabellen anger dimensionerade ute temperaturer (t uv ) vintertid vid olika klimatzoner. Klimatzoner enligt figuren. ZON A B C D E t uv C o OBSERVERA! Maximiluftflöde dimensionerat efter förhållanden sommartid och definieras som der luftflöde som åtgår fö ratt begränsa skillnaden mellan stall- och ute temperatur till 4 o C när stalltemperaturen är +25 o C. Detta innebär att dimensionerande ute temperatur är +21 o C. Vid högre eller lägre ute temperatur än -21 o C blir temperaturskillnaden lägre respektive högre än 4 o C beroende på förändringar i djurens värmeavgivning. Minimiflödet är dimensionerat efter koldioxidhalt (CO 2 ) eller fukthalt beroende på vilket som kräver störst luftflöde. Uppgifterna i tabellerna på förestående sidor överensstämmer med Svensk Standard SS och SS samt Jordbruksverkets föreskrifter. LM

10 Planeringsguide? Fläktar (A) Vid val av fläkttyp måste alltid hänsyn tas till planerad fläktplacering, Kapacitetsuppgifter enligt produkt-/datablad gäller endast för placeringar vilka ger ett mottryck av 60 Pascal (6 mm VP). För beräkning av fläktkapaciteter vid olika fläktplacering, följ nedanstående tabeller. Fläktplacering = 60 Pascal - Direkt i vägg - Liggande kanal (typ kanaldjuddämpare med krök) - I trumma, enbart alt. med spjäll - I trumma med diffusor Fläktplacering = 80 Pascal - Liggande kanal med vippsjäll - I fläktrum - I trumma med spjäll och takhuv, alt. bullerdämpare, ljuddämpare - I eller via kanal från gödselkulvert Dimensionerande fläktkapacitet (m3/h) vid 60 resp. 80 Pascal mottryck Mottryck R R R 3-fas R 3-fas 60 Pascal Pascal Ur kapacitetssynpunkt bör 1400-varvsfläktar rekommenderas och alltid vid placeringar som ger mottryck större än 60 Pascal. Valkriterier vid kombinering av fläktar i ventilationssystem - 1/3 av maxflödet bör vara R-reglerat för mindre och medelstora stallar - Dubblering av luftflöde i varje steg eftersträvas - Fördelaktigt om samma fläkttyp kan väljas för samtliga fläktar i samma lokal - Min. kapacitet för R-fläktar skall ej understiga 35% av fläktens spänning (220 V) - För små min. ventilationsbehov, planera med strypspjällsreglering Dimensionering av kanaler och kanalljuddämpare Se avsnitt 2:2:1-2:2:14 i handledningspärmen. Vid planering av kanaler skall inspektionslucka placeras så att inspektion och underhåll kan göras av ev. fläkt, kondens, tilluftsvärmepaket och spjäll. LM

11 ? Takhuv, spjäll och dylikt (B ) - Kontrollera ev. spjäll årligen. Skall gå lätt och vara fritt från damm - Öppning mellan ev. takhuv och trumma skall vara minst 0,75 gånger trummans diameter.? Placering av trumma (C) - Trummans nedre del skall sluta vid innertakets insida - får ej gå nedan för innertaket - Övergång från innertak till trumma bör vara rundad? Tilluft (D) - Placering och montering så att strypning av luften till intaget ej förekommer. (Se monteringsanvisningen) - Inga hinder typ bärlinor eller armatur får hindra inkommande friskluft. Sammanställning av tilluftsintagen Luftintag CX 850 Kapacitet: Placering: Allmänt: m 3 /h Tak En luftintagsrad per box eller djurrad. Kan placera ett intag till tvärboxar vid behov. Luftintag FV 1200 Kapacitet: Placering: Allmänt: m 3 /h Vägg Placeras jämt med innervägg. Monteras enligt anvisning i produktblad. Tilluftskanal, kvarts- och halvkanal Kapacitet: Placering: Allmänt: m 3 /h meter gäller kvartskanal med 2 luckor per meter m 3 /h meter gäller halvkanal med 4 luckor per meter Tak Kapacitet som transportkanal är 1800 m 3 /h för halvkanal och 900 m 3 /h för kvartskanal Trio Vent (låghastighetsventilation) 1155x1200x55 mm Kapacitet: 90 m 3 /h och m 2 Del av innertak En TrioVent/box- eller djurrad. Luftflödet får ej understiga 6 m 3 luft/h och m 2 för att undvika kondensbildning.? Takfot ( E ) Öppning genom takfot och vidare in i utrymme över innertak och ner i stallet skal vara dimensionerat enligt följande vid maxventilation: - Öppningsarean genom takfoten skal vara min 4 cm 2 /m 3 - Area för påmatningskanal skal vara min 1,2 cm 2 /m 3 - Öppningsarean till innertak ska vara min 2 cm 2 /m 3 LM

12 VIKTIGT! Avgörande för ett bra ventilationssystem är placeringen av luftintagen, inte fläktplaceringen. Undantaget för fläktplaceringen är att fläkten för minventilationen med fördel placeras i gödselkulvert som lågevakueringsfläkt. LM

13 Reglercentraler För att undvika en "dagen efter ventilation" måste all manövrering av ventilationsutrustningen ske med en gemensam automatisk reglerutrustning. Här följer ett förslag på hur styrcentraler (PV 1000, PV 2500 och PV 3000) kan kopplas. Styrcentral PV 1000 Styrcentral PV Varvtalsreglerad fläkt 2. Stegfläkt alt. tillskottsvärme Styrcentral PV Stalltemperaturgivare 2. Utomhustemperaturgivare 3. Fuktgivare (analogkort krävs) 4. Ställdonsutgång, max 10 st GBB, alt spjällmotor, alt. värmeshunt 5. Ställdonsutgång, max 10 st GBB, alt spjällmotor, alt. värmeshunt 6. Utgång för varvtalsreglerade fläktar, max 3 st eller 7,2 A 7. Stegutgång för stegfläktar 8. Stegutgång för stegfläktar 9. Stegutgång med relä för stegfläkt(ar), alt. tilläggsvärme, alt. tidur, alt. larm. 1. Stalltemperaturgivare 2. Ställdonsutgång, max 10 st GBB 3. Spjällmotorutgång 4. Utgång för varvtalsreglerade fläktar, max 3 st eller 7,2 A 5. Stegutgång för fläktar och/eller värme 6. Stegutgång för fläktar och/eller värme LM

14 Ventilationsguide - systemval Djurslag - hustyp - tilluft Normalhastighet Låghastighet CX850 FV1200 Kanal TrioVent DJURSLAG: Kor och ungdjur X X X 2 Kalvar X (X) X X Suggor (X) (X) (X) X Slaktsvin X X X 2 Hästar X X X X HUSTYP: Höghus, brandklassad 1 X 1 1 Höghus, ej brandklassad X X X X Låghus med innertak X X X X Låghus utan innertak X X TILLUFT VIA: Yttervägg X X X Skullutrymme X X 3 Trumma (X) X= Rekommenderas 1= Erfordras brandklassade tilluftskanaler på skulle alt. tilluftskanaler i innertakets undersida 2= Rekommenderas kompletterande tilluftsdon för sommarventilation 3= Om höghus - tänk på att damm ej får komma ner i TrioVent tilluftstak LM

15 Planeringsexempel 1, Uppbundna kor Förutsättningar:? Medelkoantal: 30? Alla djur i gemensam lokal? Tjurkalvar säljes vid 2 veckors ålder 1. Luftintag typ DeLaval tilluftskanal, Halvkanal 2. Ventilationsbehov Max Min (Zon A) Kor, 600 kg 30 x 345 = x 100 = 3000 Kvigor, 400 kg 4 x 275 = x 39 = 1170 Kalvar 4 x 85 = x 10 = 40 Rekrytering, 100 kg. 5 x 130 = x 16 = 80 Rekrytering, 150 kg. 6 x 165 = x 20 = 120 Rekrytering, 250 kg. 9 x 210 = x 27 = m³/h 4653 m³/h 3. Lämplig planering av halvkanal - se planskiss 20 m + 8 m kvartskanal utmed byggnadens långsidor bakom korna, 300 m³/h = 8400 m³/h 12 m halvkanal över gång mellan kor och kalvar/rekryteringsdjur, 600 m³/h = 7200 m³/h m³/h 4. Dimensionerande areor Dimensioneringsgrund Max. vent. (m³/h) Summa area (m²) a) Takgenomgångsarea 2 cm²/m³ luft ,1 m² b) Takfotsarea (låghus) 4 cm²/m³ luft ,2 m² a) Tvärsnittsarea påmatningskanaler (höghus) 1,2 cm²/m³ luft ,9 m² 5 A. Låghus (se planskiss) Förslag till TAKGENOMGÅNGSAREA: - Helt öppen, dvs. inget innertak över kanalen. - Springa genom innertaket (min.) = 12 cm. TAKFOTSAREA - Sammanlagd längd takfot: 2 x 22 m = 44 m Öppning min. 6,2 m²/44 m = 14 cm 1. Höghus (se planskiss) Sida A Sida B Totalt Tilluftsmängd 6000 m³ 9000 m³ Antal påmatningar 2 3 a) Takgenomgångsareor / påmatning (bxl) (1,0 x 0,77) m (1,0 x 0,77) m 3,85 m² b) Tvärsnittsarea påmatningskanal (bxh) (1,0 x 0,45) m (1,0 x 0,45) m 2,25 m² 6. Reglering I exemplet har planerats med DeLaval styrcentral PV 3000 med zonreglering i 2 zoner (1 för kor, 1 för ungdjur), 3 st. spjällmotorer. 7. Frånluft Max. ventilationsbehov är m³/h. 1 st. varvtalsreglerad 50/1400 servar lågevakuering och sörjer för minimiventilationsbehovet och 1 st. 60/900 stegfläkt. Fläktschema? Lågevakuering, varvtalsfläkt 50/ m³/h? Steg 1, stegfläkt 60/ m³/h Totalt m³/h LM

16 Planeringsexempel 1, Uppbundna kor LM

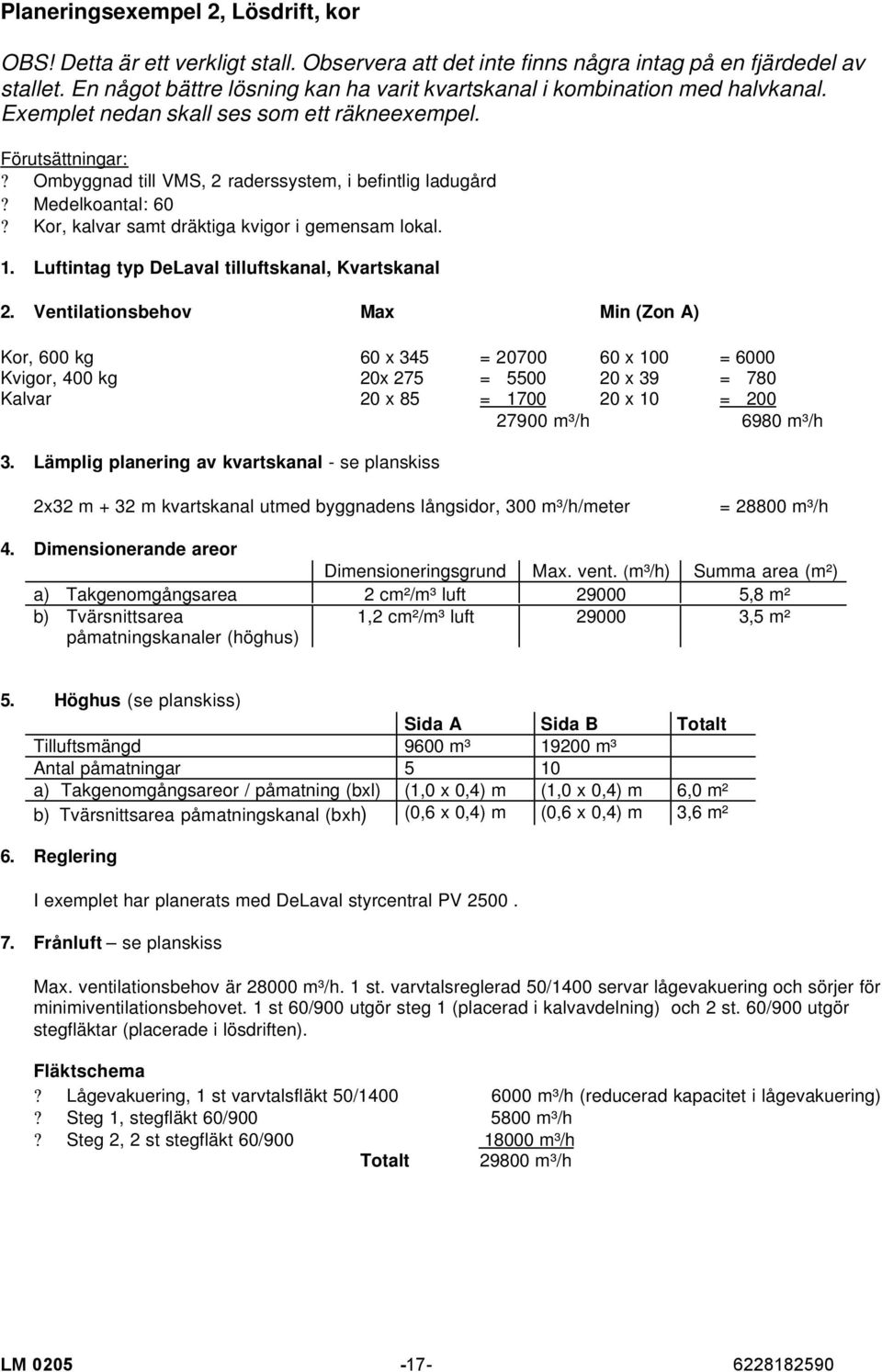

17 Planeringsexempel 2, Lösdrift, kor OBS! Detta är ett verkligt stall. Observera att det inte finns några intag på en fjärdedel av stallet. En något bättre lösning kan ha varit kvartskanal i kombination med halvkanal. Exemplet nedan skall ses som ett räkneexempel. Förutsättningar:? Ombyggnad till VMS, 2 raderssystem, i befintlig ladugård? Medelkoantal: 60? Kor, kalvar samt dräktiga kvigor i gemensam lokal. 1. Luftintag typ DeLaval tilluftskanal, Kvartskanal 2. Ventilationsbehov Max Min (Zon A) Kor, 600 kg 60 x 345 = x 100 = 6000 Kvigor, 400 kg 20x 275 = x 39 = 780 Kalvar 20 x 85 = x 10 = m³/h 6980 m³/h 3. Lämplig planering av kvartskanal - se planskiss 2x32 m + 32 m kvartskanal utmed byggnadens långsidor, 300 m³/h/meter = m³/h 4. Dimensionerande areor Dimensioneringsgrund Max. vent. (m³/h) Summa area (m²) a) Takgenomgångsarea 2 cm²/m³ luft ,8 m² b) Tvärsnittsarea påmatningskanaler (höghus) 1,2 cm²/m³ luft ,5 m² 5. Höghus (se planskiss) Sida A Sida B Totalt Tilluftsmängd 9600 m³ m³ Antal påmatningar 5 10 a) Takgenomgångsareor / påmatning (bxl) (1,0 x 0,4) m (1,0 x 0,4) m 6,0 m² b) Tvärsnittsarea påmatningskanal (bxh) (0,6 x 0,4) m (0,6 x 0,4) m 3,6 m² 6. Reglering I exemplet har planerats med DeLaval styrcentral PV Frånluft se planskiss Max. ventilationsbehov är m³/h. 1 st. varvtalsreglerad 50/1400 servar lågevakuering och sörjer för minimiventilationsbehovet. 1 st 60/900 utgör steg 1 (placerad i kalvavdelning) och 2 st. 60/900 utgör stegfläktar (placerade i lösdriften). Fläktschema? Lågevakuering, 1 st varvtalsfläkt 50/ m³/h (reducerad kapacitet i lågevakuering)? Steg 1, stegfläkt 60/ m³/h? Steg 2, 2 st stegfläkt 60/ m³/h Totalt m³/h LM

18 Planeringsexempel 2, Lösdrift, kor LM

19 Planeringsexempel 3, Kalvstall Förutsättningar:? Separat kalvstall? Kalvboxar i batteri, 2 x 12 st. boxar 1. Luftintag: 100% låghastighet via DeLaval tilluftstak (TrioVent) 2. Ventilationsbehov Max Min (Zon A) Kalvar 24 x 85 = 2040 m³/h 24 x 10 = 240 m³/h 3. Lämplig planering av tilluftstak - se planskiss Min. ventilationsbehov = 240 m³/h. Minsta tillåtna flöde är 6 m³/h och m². Maximal area =(240/6) = 40 m². Max. ventilationsbehov = 2040 m³/h. Kapacitet TrioVent: 90 m³/h och m² => (2040/90)=23 m². Skivradens bredd = 1,2 m. Erforderlig längd = 23/1,2 = 19 m = 2ggr 9 m. Antal skivor som åtgår: 9/1,2 = 8 skivor. 8 skivor ger 9,6 m / skivrad. 4. KONTROLL Tilluftstakets area: 9,6 x 2 x 1,2 = 23,04 m². > 23 m² = OK. Lufthastighet vid min.vent: 240 m³/h / 23,04 m² = 10,4 m³/h. > 6 m³/h = OK. 5. Dimensionerande areor Dimensioneringsgrund Max. vent. (m³/h) Summa area (m²) a) Takgenomgångsarea 2 cm²/m³ luft ,4 m² b) Takfotsarea (låghus) 4 cm²/m³ luft ,8 m² c) Tvärsnittsarea påmatningskanaler (höghus) 1,2 cm²/m³ luft ,3 m² 5 A. Låghus (se planskiss) Förslag till TAKGENOMGÅNGSAREA: - Helt öppen, dvs. inget innertak över kanalen. - Springa genom innertaket (min.) = 12 cm. TAKFOTSAREA - Sammanlagd längd takfot: 2 x 22 m = 44 m Öppning min. 6,2 m²/44 m = 14 cm 6. Höghus (se planskiss) Per rad Totalt Tilluftsmängd 6000 m³ Antal påmatningar 2 a) Takgenomgångsareor / påmatning (bxl) (1,0 x 0,77) m 3,85 m² b) Tvärsnittsarea påmatningskanal (bxh) (1,0 x 0,45) m 2,25 m² 6. Reglering I exemplet har planerats med DeLaval styrcentral PV 3000 med zonreglering i 2 zoner (1 för kor, 1 för ungdjur), 3 st. spjällmotorer. 7. Frånluft Max. ventilationsbehov är m³/h. 1 st. varvtalsreglerad 50/1400 servar lågevakuering och sörjer för minimiventilationsbehovet och 1 st. 60/900 stegfläkt. Fläktschema? Lågevakuering, varvtalsfläkt 50/ m³/h? Steg 1, stegfläkt 60/ m³/h LM

20 Totalt m³/h LM

21 LM

22 Ventilations- och värmebalansberäkning Beräkna ventilationsbehov för ett kostall i Falun med följande djur: 32 st. mjölkkor 500 kg, avkastning 9000 kg 8 st. kalvar 50 kg 6 st. rekrytering 250 kg 8 st. kvigor 400 kg 4 st. mellankalv 75 kg 12 st. ungtjur 150 kg Huset är av typ höghus med 2,6 m takhöjd. Längd: 31 m Bredd: 13,5 m Korna står i två rader vid ett dubbelt foderbord och ungdjuren i en rad vid ett enkelt foderbord intill ena väggen.? Väggarna består av regelvägg med 12 mm spånskiva på in- och utsidan med 95 mm isolering av mineralull.? Innertak av brädgolv med 80 cm halm ovanpå? Golvet är isolerat.? Huset har 18 st. 2-glasfönster och 3 isolerade portar med 4 m² yta vardera. Beräkning enl. blankett nedan. Resultat: Tillskottsvärme behövs med ca 26 kw. LM
