1 Swegon Home Solutions WISE Apartment TM Avgränsning Denna anvisning innehåller: Produktöversikt av WISE Apartment Håltagningsanvisningar Monteringsanvisningar Underhåll Kontroll och rengöring Måttskisser Montering - Injustering - Skötsel

2 HOME VENTILATION Innehåll Avgränsning... 1 Produktöversikt...3 Monteras i trapphus...3 Monteras i lägenhet...3 Översikt av montering...4 Håltagning...5 Håltagning in i lägenheten...5 Håltagning för don... 6 Luftflöden beroende på montering...7 ADAPT Box monterad rättvänd...7 ADAPT Box monterad upp och ner... 8 Montering...9 Montering i trapphus av FIRE Block och ADAPT Box... 9 Kontroll av FIRE Block...10 Montering av LINE Box i lägenhet Skarvband till LINE Box Montering av konsol...13 Monteringsmått för konsol i hörn Montering av don Anpassning av don till väggtjocklek...15 Montering av inklädnad...16 Monteringsmått för inklädnad...16 Montering av STAIR Box Underhåll och service...18 Underhåll och service av FIRE Block genom ADAPT Box Underhåll och service av FIRE Block VIA KANAL...20 Rensning av kanal via ADAPT Box...20 Rensning av kanal via LINE Box...20 Mått och vikt...21 FIRE Block Suspension ADAPT Box - Konsol ADAPT Box LINE Box - Fördelningslåda LINE Box Konsol DOMO Supply Byggmått...23 DOMO Extract/Restrict Byggmått...23 LINE Bracket - Konsol...23 LINE End - Kanalände...23 LINE - Kanalinklädnad STAIR Box LINE OC/LC - Kanalhörn STAIR Box Konsol

3 Produktöversikt Följande produkter ingår i denna anvisning. Monteras i trapphus STAIR Box STAIR Box 2 STAIR Box 3 STAIR Box 4 Monteras i lägenhet Obligatorisk ADAPT Box FIRE Block Upphägningskonsol DOMO Supply/Extract Tillval vid enkelkanal LINE Box LINE Bracket Kanalinklädnad Kanalhörn/ände LINE Bracket Kanalinklädnad Kanalhörn/ände Tillval vid dubbelkanal LINE Box 03

4 HOME VENTILATION Översikt av montering Håltagning in i lägenheten Håltagning för don Montering av konsol Montering av don Montering av inklädnad Figur 1. Översikt. Montering av LINE Box Montering av FIRE Block och ADAPT Box Kontroll av FIRE Block Montering av STAIR Box 04

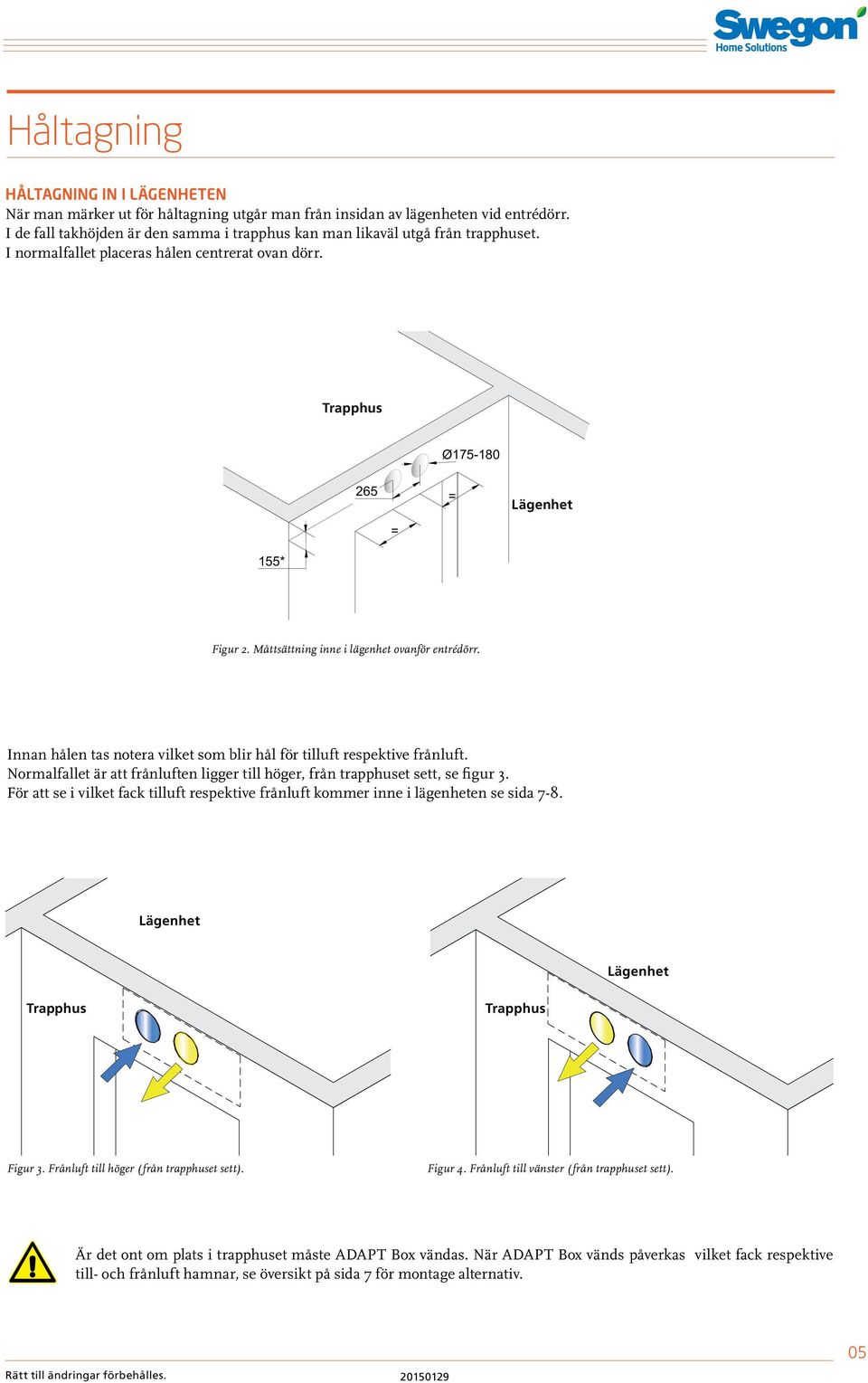

5 = = Håltagning Håltagning in i lägenheten När man märker ut för håltagning utgår man från insidan av lägenheten vid entrédörr. I de fall takhöjden är den samma i trapphus kan man likaväl utgå från trapphuset. I normalfallet placeras hålen centrerat ovan dörr. Trapphus Ø Lägenhet 155* Figur 2. Måttsättning inne i lägenhet ovanför entrédörr. Innan hålen tas notera vilket som blir hål för tilluft respektive frånluft. Normalfallet är att frånluften ligger till höger, från trapphuset sett, se figur 3. För att se i vilket fack tilluft respektive frånluft kommer inne i lägenheten se sida 7-8. Lägenhet Lägenhet Trapphus Trapphus Figur 3. Frånluft till höger (från trapphuset sett). Figur 4. Frånluft till vänster (från trapphuset sett). Är det ont om plats i trapphuset måste ADAPT Box vändas. När ADAPT Box vänds påverkas vilket fack respektive till- och frånluft hamnar, se översikt på sida 7 för montage alternativ. 05

6 HOME VENTILATION Håltagning för don Innan hålen för tilluftsdonen tas notera om tilluften går i övre eller undre kanalen. Det är av största vikt att hålen tas horisontellt för att säkerställa både funktion och passform samt en snygg montering. Ø40-45 min 180 Ø40-45 min Figur 5. Tilluft i övre kanal. 225 Figur 6. Tilluft i nedre kanal. Hålen för frånluftsdonen tas på samma sätt som för tilluftsdonen med undantag av diametern och minsta delning mellan don. Ø min 210 Ø min Figur 7. Tilluft i övre kanal. Figur 8. Tilluft i nedre kanal. 06

7 Tomelilla Sweden YEAR: 2014 SERIAL NO: POWER: 20VA CURRENT MAX: 0,09A Swegon AB Industrigatan 5 SE TOMELILLA Tomelilla Sweden Product: ADAPT Box a-125 Airflow: 10 l/s Modbus ID: 4, 5?: 20VA Tomelilla Sweden Mo No Co No: MARK: , 3:a Tomelilla Sweden Luftflöden beroende på montering Beroende på hur ADAPT Box monteras ändras luftflödet in i lägenheten. Dvs. vilket håll/fack tilluft- respektive frånluft flödar. Figur 9-11 visar luftflödet i lägenheten när ADAPT box monteras rättvänd och figur visar luftflödet i lägenhet när ADAPT Box monteras upp och ner. ADAPT Box monterad rättvänd OBS! Innan tekniklådan monteras kontrollera att märkning av längenhetsnummer på lådan är detsamma som på lägenheten. MODEL: ADAPT Box a VOLATGE: 230 V AC ± 10% /50 Hz 454 MARK: , 3:a Product: ADAPT Box a-125 Airflow: 10 l/s Modbus ID: 4, 5?: 20VA Tomelilla Sweden Mo No Co No: Figur 9. Luftflöden vid enkelkanal och rättvänd ADAPT Box. Figur 10. Luftflöden vid dubbelkanal. Figur 11. Växling av luftflöden i LINE Box. 07

8 HOME VENTILATION ADAPT Box monterad upp och ner 278 Figur 12. Luftflöden vid enkelkanal med ADAPT Box monterad upp och ner. Figur 13. Luftflöden vid dubbelkanal. Figur 14. Växling av luftflöden i LINE Box. 08

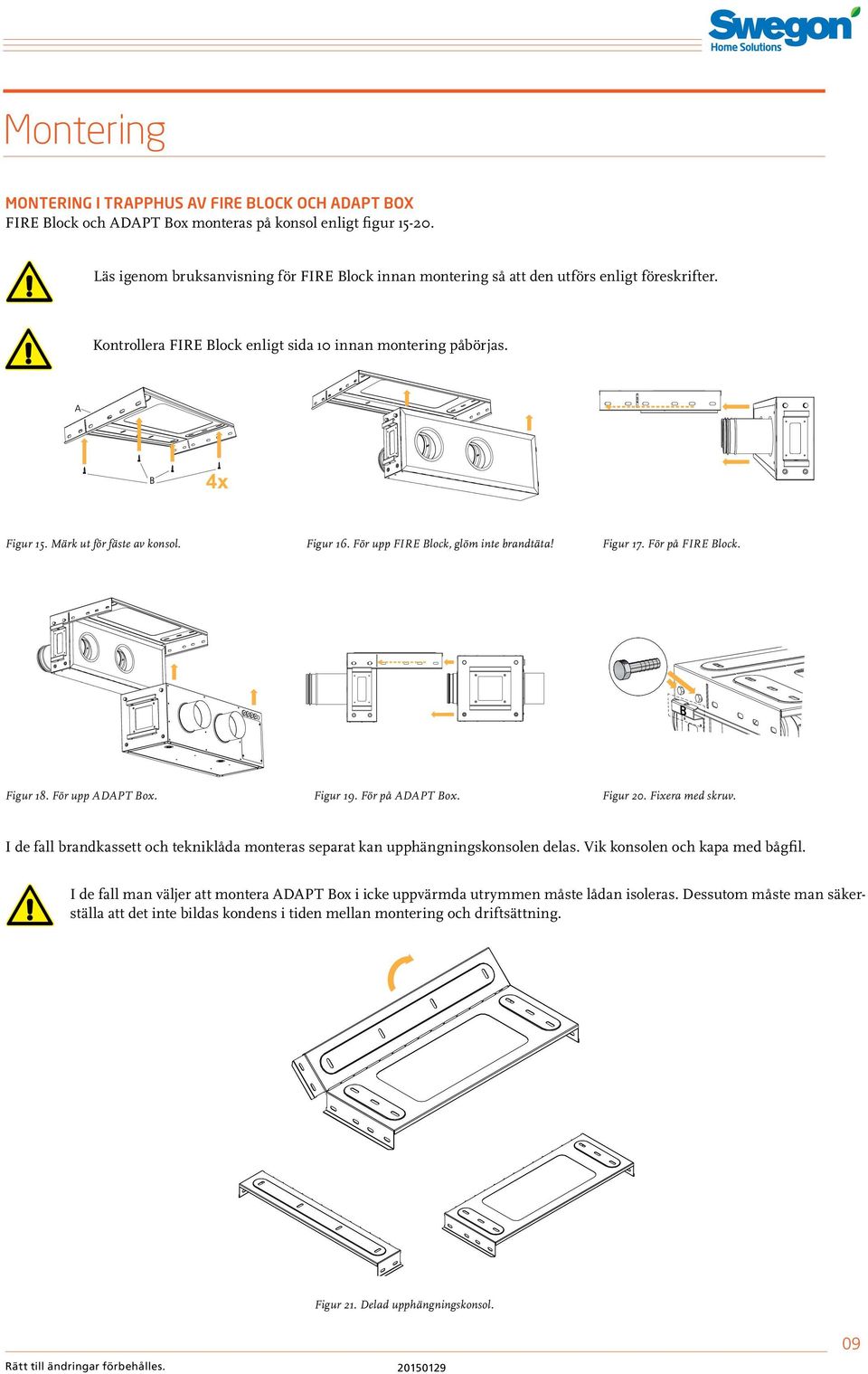

9 Montering Montering i trapphus av FIRE Block och ADAPT Box FIRE Block och ADAPT Box monteras på konsol enligt figur Läs igenom bruksanvisning för FIRE Block innan montering så att den utförs enligt föreskrifter. Kontrollera FIRE Block enligt sida 10 innan montering påbörjas. 4x Figur 15. Märk ut för fäste av konsol. Figur 18. För upp ADAPT Box. Figur 16. För upp FIRE Block, glöm inte brandtäta! Figur 19. För på ADAPT Box. Figur 17. För på FIRE Block. Figur 20. Fixera med skruv. I de fall brandkassett och tekniklåda monteras separat kan upphängningskonsolen delas. Vik konsolen och kapa med bågfil. I de fall man väljer att montera ADAPT Box i icke uppvärmda utrymmen måste lådan isoleras. Dessutom måste man säkerställa att det inte bildas kondens i tiden mellan montering och driftsättning. Figur 21. Delad upphängningskonsol. 09

10 HOME VENTILATION Kontroll av FIRE Block Vid leverans av FIRE Block monteras brandspjället stängt, detta måste öppnas innan driftsättning. Se bruksanvisning för mer detaljerad information. Öppna brandspjällen innan driftsättning! Figur 22. Tryck till låshakarna när spjället ska öppnas. Figur 23. Se till att spjället låses i öppet läge. Kontrollera FIRE Block så att alla ingående delar är rätt monterade. I respektive kanal finns motsvarande märkning. Figur 24. FIRE Block med stängda brandspjäll. Figur 25. FIRE Block med öppna brandspjäll. 010

11 Montering av LINE Box i lägenhet När FIRE Block är monterad kan LINE Box monteras. Figur 26. Märk ut för fäste av konsol. Figur 27. Skjutmuffar som levereras tillsammans med LINE Box monteras på FIRE Block Figur 28. Montera skjutmuffar på FIRE Block. Figur 29. Utstick från vägg bör ligga mellan mm. Vid väggtjocklek under 130 mm måste skjutmuffen kapas. Är däremot väggen över 170 mm får röret förlängas så att utsticket blir minst 50 mm. Figur 30. För på LINE Box. Figur 31. För på LINE Box. 011

12 HOME VENTILATION Figur 32. För på LINE Box så långt det går. Figur 33. För på LINE Box så långt det går. Figur 34. Sätt på ändlock. Figur 35. Sätt på inspektionslucka. Skarvband till LINE Box Figur 36. Ojämnheter i vägg. Figur 37. Skarvband används för att dölja ojämnheter i väggen. Figur 38. Monterat skarvband. 012

13 Montering av konsol Konsolen finns i två utförande, enkel och dubbel. I båda fallen sätts konsolen upp mot takvinkeln. Märk ut hålen för de två skruvarna. Konsolerna går även att monteras i tak. 4x 2x Figur 39. Montage i vägg. Figur 40. Montage i tak. När konsolen är monterad i vägg/tak snäpp fast spiroröret och fäll över konsolen. Avsluta med att vika in plåtblecken med hjälp av en skruvmejsel enlig figur 43. 2x 90 Figur 41. Snäpp fast spiroröret. Figur 42. Fäll över konsolen. Figur 43. Vik blecken Figur 44. Avstånd mellan konsoler på raksträcka. 013

14 HOME VENTILATION Monteringsmått för konsol i hörn Vid montering av konsol vid inner- och ytterhörn sätts dessa med givna avstånd, se figur nedan Figur 45. Innerhörn. Figur 46. Ytterhörn. Figur 47. Innerhörn. Montering av don Tilluftsdonet består av tre delar, t-stycke, skjutmuff och dysdel. T-stycke Dysdel Skjutmuff Figur 48. DOMO Supply. Figur 49. Dysdel förs genom vägg och förs på t-stycket. 014

15 Anpassning av don till väggtjocklek Röret på donets dysdel kapas för att anpassas till befintlig väggtjocklek. Kapmåttet är väggtjockleken plus 15 mm, se figur nedan. 15 Väggtjocklek Figur 50. Kapmått för anpassning till väggtjocklek. Tillvägagångssättet för frånluftsdonen är densamma som för tilluftsdon. Frånluftsdonen består av t-stycke, skjutmuff och dysdel. DOMO Restrict som monteras först på slingan för att skapa en jämn fördelning har dessutom en strypbricka. T-stycke Dysdel Strypbricka Skjutmuff Figur 51. DOMO Restrict. Figur 52. DOMO Extract. 15 Väggtjocklek Figur 53. Dysdel förs genom vägg på t-stycket. Figur 54. Kapmått för anpassning till väggtjocklek. 015

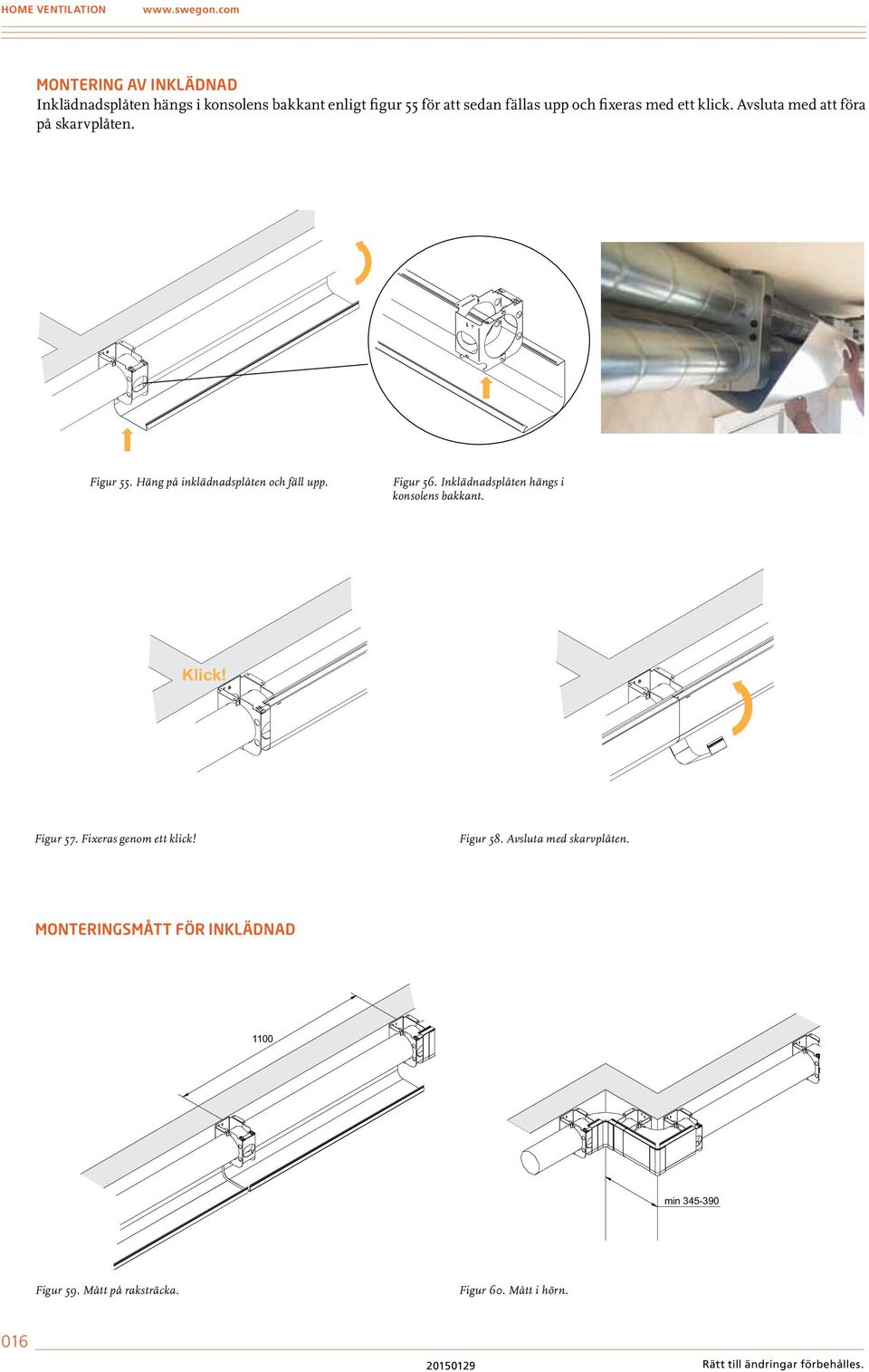

16 HOME VENTILATION Montering av inklädnad Inklädnadsplåten hängs i konsolens bakkant enligt figur 55 för att sedan fällas upp och fixeras med ett klick. Avsluta med att föra på skarvplåten. Figur 55. Häng på inklädnadsplåten och fäll upp. Figur 56. Inklädnadsplåten hängs i konsolens bakkant. Klick! Figur 57. Fixeras genom ett klick! Figur 58. Avsluta med skarvplåten. Monteringsmått för inklädnad 1100 min Figur 59. Mått på raksträcka. Figur 60. Mått i hörn. 016

17 Montering av STAIR Box 4x Figur 61. Märk ut för fäste av konsol. Figur 62. För upp STAIR Box. Figur 63. För på STAIR Box. Figur 64. Monterad STAIR Box 017

18 HOME VENTILATION Underhåll och service Underhåll och service av FIRE Block genom ADAPT Box Figur 65. Lossa skruvar till elbox, slå av strömbrytare. Figur 66. Öppna lucka under ADAPT Box. Lucka öppnas med trekantsnyckel typ TK Figur 68. Lossa spjäll genom att vrida (1), för ut spjäll (2). Figur 67. Dra varsamt ur elkablar, två på varje spjäll Figur 70. Gör likadant med nästa spjäll. Figur 69. Avlägsna spjället. 018

19 3x Figur 71. Lossa vingmuttrar. Figur 73a. Dra ut brandspjäll. Figur 74 a. Dra ut backströmmningsskydd. Figur 72a. Ta bort stos. Figur 72b. Ta bort stos. Figur 73b. Dra ut brandspjäll. Figur 73c. Dra ut brandspjäll. Figur 74 b. Dra ut backströmmningsskydd. 019

20 HOME VENTILATION Underhåll och service av FIRE Block VIA KANAL Rensning och underhåll vid montering av FIRE Block skiljt från ADAPT Box, använd renslucka, minsta öppningsmått för renslucka är 200 mm. Figur 75 Öppna rensluckan. Figur 76. Öppna rensluckan Figur 77. Dra ut brandspjäll. Figur 78. Dra ut backströmmningsskydd. Rensning av kanal via ADAPT Box Plocka ut spjäll och brandspjäll enligt föregående avsnitt. För in en viska i kanalen för att rensa kanalerna. Vid återmontering se till att brandspjäll och backströmningsskydd monteras i rätt kanal och i rätt riktning enligt etiketter, se sida 10. Figur 79. Rensning med viska. Rensning av kanal via LINE Box Inifrån lägenheten. Figur 80. Ta av inspektionslucka. Figur 81. Ta av ändlock. Figur 82. För in viska. 020

21 Mått och vikt FIRE Block ADAPT Box Storlek A C ØD H L V Vikt (kg) ,4 Produkt ADAPT Box A B C ØD L H V Vikt (kg) H ØD B H ØD C L A V C L A V Figur 83. Mått, FIRE Block. Figur 84. Mått, ADAPT Box. Suspension ADAPT Box - Konsol Produkt Suspension ADAPT Box B H L C1 C3 C C3 C4 C1 H L B Figur 85. Mått, Suspension ADAPT Box. 021

22 HOME VENTILATION LINE Box - Fördelningslåda Produkt A B ØD2 ØD3 E H1 H2 H3 Vikt (kg) LINE Box a (tot. byggmått 253) ,2 LINE Box a (tot. byggmått 312) 153 7,7 ØD3 H3 ØD3 H3 B B ØD2 ØD2 E E H1 H2 A A Figur 86. Mått, LINE Box 1, enkel kanal. Figur 87. Mått, LINE Box 2, dubbel kanal. LINE Box Konsol Produkt B H L C1 LINE Box Konsol , H C1 L B 022 Figur 88. Mått, LINE Box Konsol.

23 DOMO Supply Byggmått Storlek Vikt (g) L1 L3 T1 V ØD1 ØD4 ØD L1 T1 ØD5 ØD1 L3 ØD5 V ØD4 Figur 89. Mått, DOMO Supply, inbyggnadsmått. Figur 90. Mått, DOMO Supply. DOMO Extract/Restrict Byggmått Storlek Vikt (g) L2 L3 T2 V ØD2 ØD3 ØD5 ØD L2 T2 ØD5 ØD2 L3 ØD3 ØD5 ØD6 V Figur 91. Mått, DOMO Extract och Restrict, inbyggnadsmått. Figur 92. Mått, DOMO Extract. Figur 93. Mått, DOMO Restrict, mått på strypbricka. LINE Bracket - Konsol Produkt Höjd Djup ØD1 C1 LINE Bracket a LINE Bracket a LINE End - Kanalände Produkt Höjd A LINE End a LINE End L a LINE End R a C1 C1 R L A R L ØD1 ØD1 Figur 94. Mått, LINE Bracket, för enkel och dubbel kanal. Figur 95. Mått, kanalände dubbel finns i två utförande; vänster (L) respektive höger (R). 023

24 HOME VENTILATION LINE - Kanalinklädnad Produkt H A L LINE a LINE a LINE OC/LC - Kanalhörn Produkt Höjd B LINE OC a LINE OC L a LINE IC L a LINE IC L a L H B A B Figur 96. Mått, LINE, inklädnadsplåt för enkel dubbel kanal. Figur 97. Mått, LINE OC och IC för ytterhörn respektive innerhörn. STAIR Box H L1 C1 A1 L2 A2 ØD1 ØD2 Vikt (kg) H L1 C1 A1 L2 A2 ØD1 ØD2 Vikt (kg) STAIR Box ,5 STAIR Box H H ØD1 ØD2 ØD1 ØD2 ØD1 ØD2 H C1 C1 L1 L1 A1 A1 A2 A2 L2 L2 C1 L1 A1 A2 L2 Figur 98. Mått, illustrationsexempel, STAIR Box 2. Figur 100. Mått, STAIR Box 4. STAIR Box 3 H L1 C1 A1 L2 A2 ØD1 ØD2 Vikt (kg) ØD1 ØD2 H ØD2 ØD1 H C1 L1 A1 A2 L2 C1 L1 A1 A2 L2 Figur 99. Mått, STAIR Box

25 STAIR Box Konsol Produkt B2 H2 L2 C1 Produkt B3 H3 L3 C3 C4 STAIR Box 2 Konsol STAIR Box 3 Konsol , C4 H2 H3 B2 C1 L2 B3 C3 L3 Figur 101. Mått, STAIR Box 2 Konsol. Figur 102. Mått, STAIR Box 3 Konsol. Produkt STAIR Box 4 Konsol B4 H4 L4 C5 C , C6 H4 B4 C5 L4 Figur 103. Mått, STAIR Box 4 Konsol. 025
