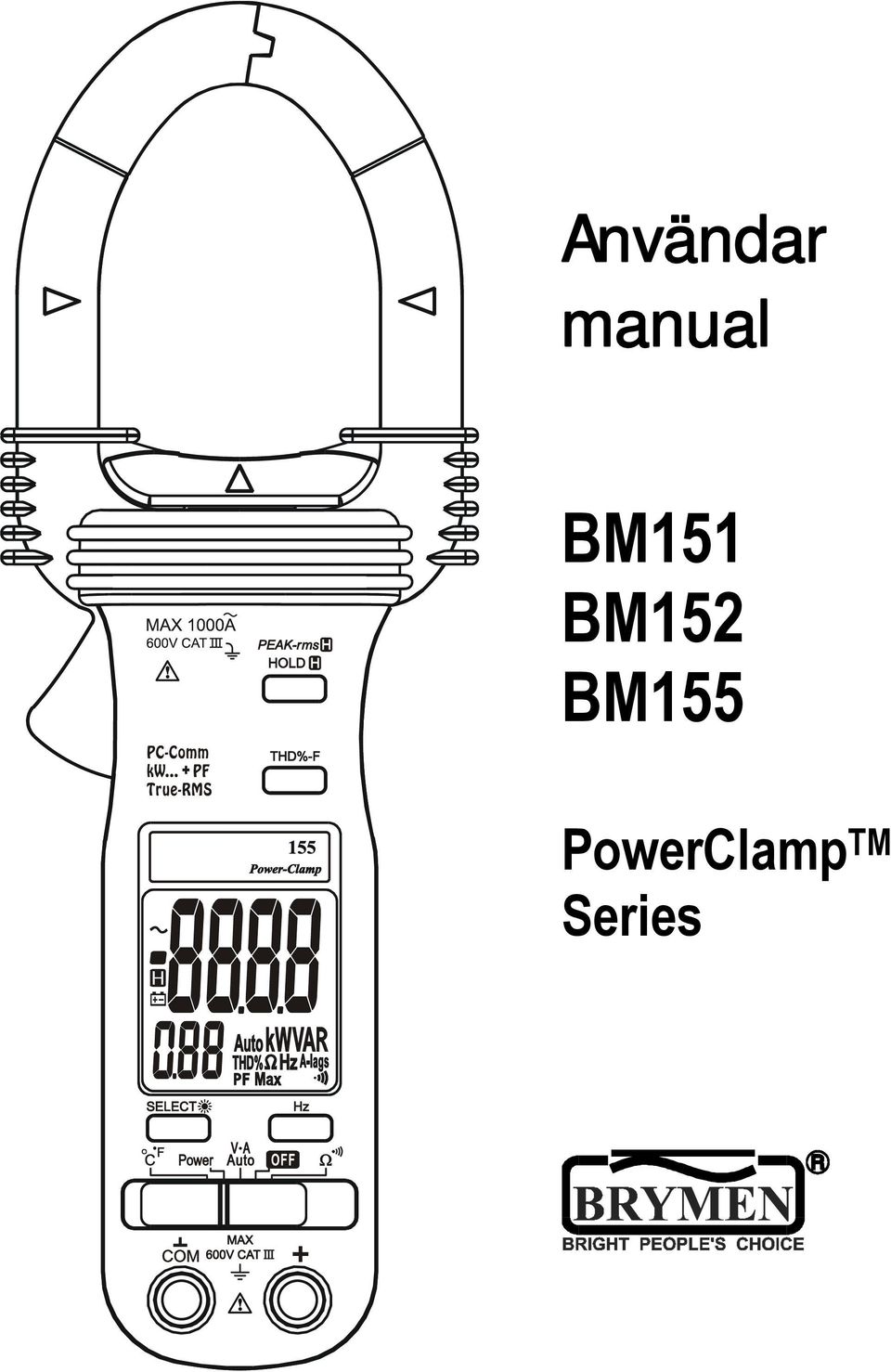

Användar manual BM151 BM152 BM155. PowerClamp TM Series

Transkript

1 Användar manual BM151 BM152 BM155 PowerClamp TM Series

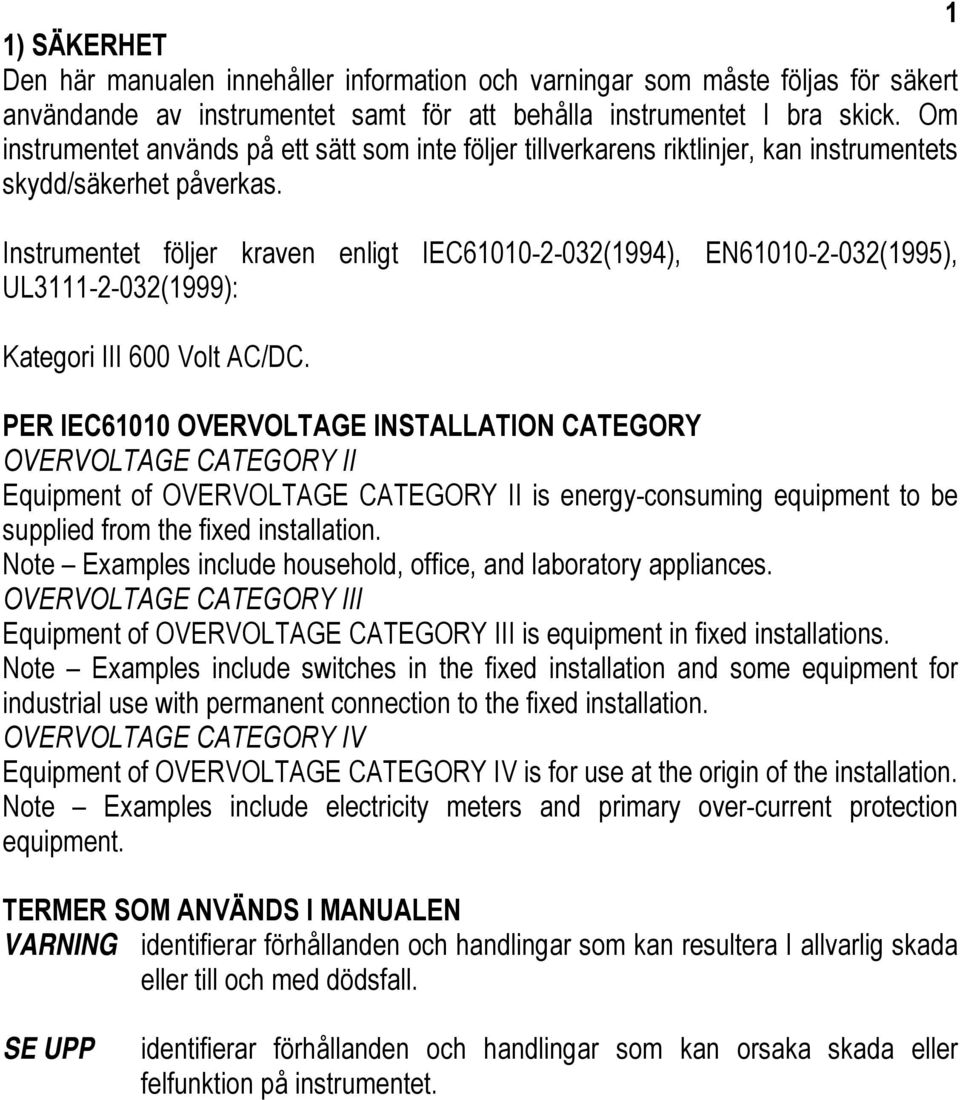

2 1 1) SÄKERHET Den här manualen innehåller information och varningar som måste följas för säkert användande av instrumentet samt för att behålla instrumentet I bra skick. Om instrumentet används på ett sätt som inte följer tillverkarens riktlinjer, kan instrumentets skydd/säkerhet påverkas. Instrumentet följer kraven enligt IEC (1994), EN (1995), UL (1999): Kategori III 600 Volt AC/DC. PER IEC61010 OVERVOLTAGE INSTALLATION CATEGORY OVERVOLTAGE CATEGORY II Equipment of OVERVOLTAGE CATEGORY II is energy-consuming equipment to be supplied from the fixed installation. Note Examples include household, office, and laboratory appliances. OVERVOLTAGE CATEGORY III Equipment of OVERVOLTAGE CATEGORY III is equipment in fixed installations. Note Examples include switches in the fixed installation and some equipment for industrial use with permanent connection to the fixed installation. OVERVOLTAGE CATEGORY IV Equipment of OVERVOLTAGE CATEGORY IV is for use at the origin of the installation. Note Examples include electricity meters and primary over-current protection equipment. TERMER SOM ANVÄNDS I MANUALEN VARNING identifierar förhållanden och handlingar som kan resultera I allvarlig skada eller till och med dödsfall. SE UPP identifierar förhållanden och handlingar som kan orsaka skada eller felfunktion på instrumentet.

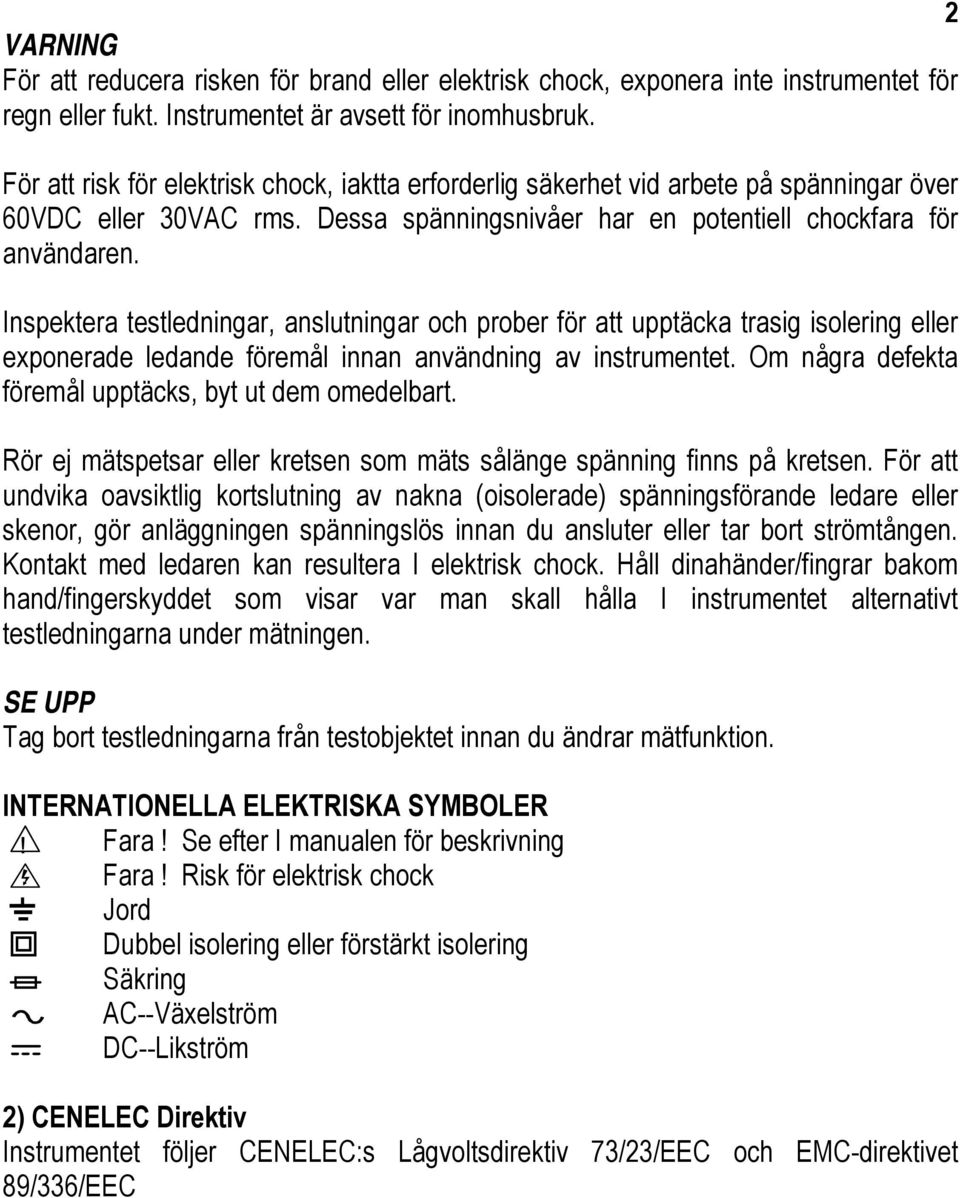

3 2 VARNING För att reducera risken för brand eller elektrisk chock, exponera inte instrumentet för regn eller fukt. Instrumentet är avsett för inomhusbruk. För att risk för elektrisk chock, iaktta erforderlig säkerhet vid arbete på spänningar över 60VDC eller 30VAC rms. Dessa spänningsnivåer har en potentiell chockfara för användaren. Inspektera testledningar, anslutningar och prober för att upptäcka trasig isolering eller exponerade ledande föremål innan användning av instrumentet. Om några defekta föremål upptäcks, byt ut dem omedelbart. Rör ej mätspetsar eller kretsen som mäts sålänge spänning finns på kretsen. För att undvika oavsiktlig kortslutning av nakna (oisolerade) spänningsförande ledare eller skenor, gör anläggningen spänningslös innan du ansluter eller tar bort strömtången. Kontakt med ledaren kan resultera I elektrisk chock. Håll dinahänder/fingrar bakom hand/fingerskyddet som visar var man skall hålla I instrumentet alternativt testledningarna under mätningen. SE UPP Tag bort testledningarna från testobjektet innan du ändrar mätfunktion. INTERNATIONELLA ELEKTRISKA SYMBOLER! Fara! Se efter I manualen för beskrivning Fara! Risk för elektrisk chock Jord Dubbel isolering eller förstärkt isolering Säkring AC--Växelström DC--Likström 2) CENELEC Direktiv Instrumentet följer CENELEC:s Lågvoltsdirektiv 73/23/EEC och EMC-direktivet 89/336/EEC

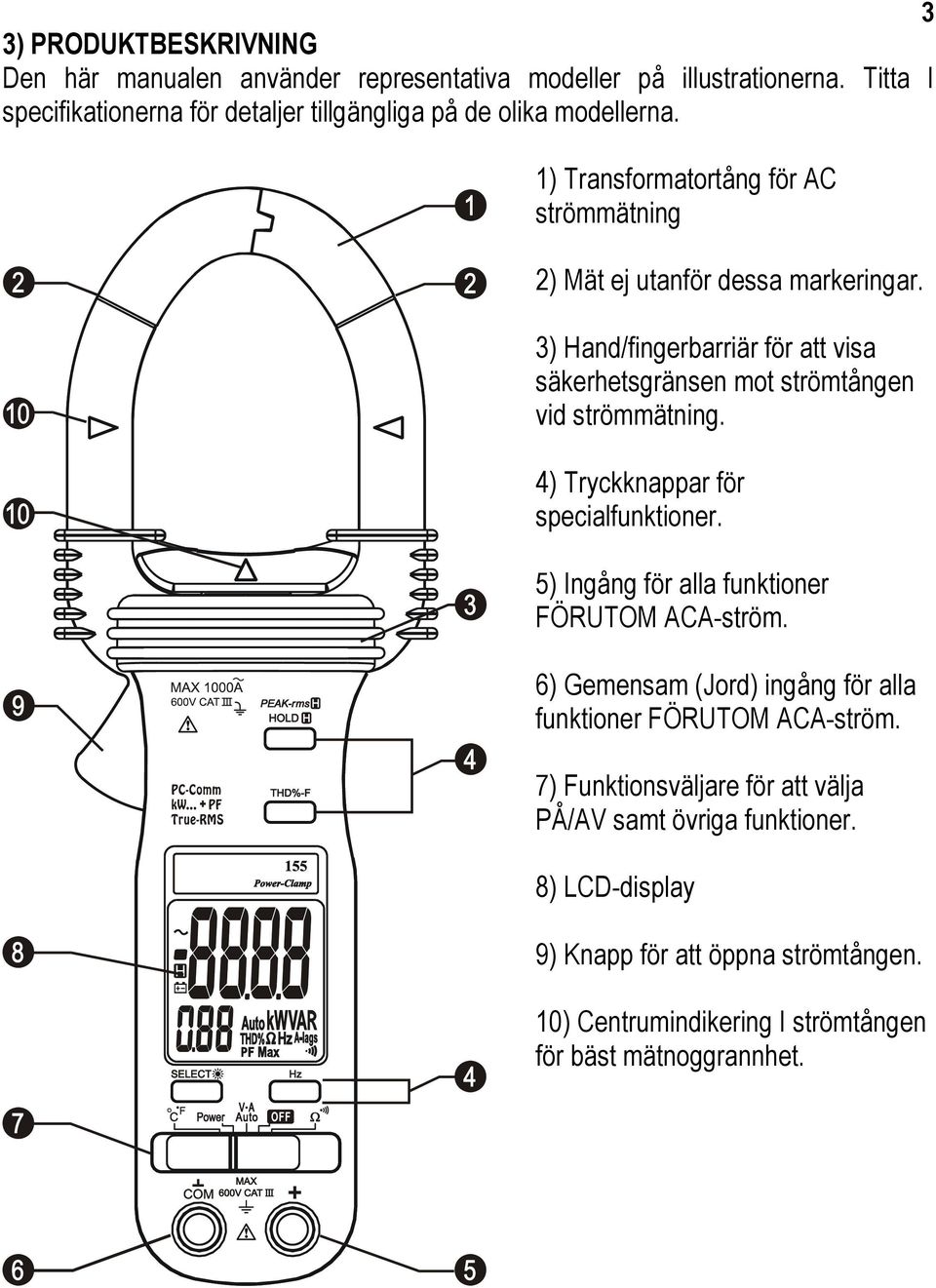

4 3 3) PRODUKTBESKRIVNING Den här manualen använder representativa modeller på illustrationerna. Titta I specifikationerna för detaljer tillgängliga på de olika modellerna. 1) Transformatortång för AC strömmätning 2) Mät ej utanför dessa markeringar. 3) Hand/fingerbarriär för att visa säkerhetsgränsen mot strömtången vid strömmätning. 4) Tryckknappar för specialfunktioner. 5) Ingång för alla funktioner FÖRUTOM ACA-ström. 6) Gemensam (Jord) ingång för alla funktioner FÖRUTOM ACA-ström. 7) Funktionsväljare för att välja PÅ/AV samt övriga funktioner. 8) LCD-display 9) Knapp för att öppna strömtången. 10) Centrumindikering I strömtången för bäst mätnoggrannhet.

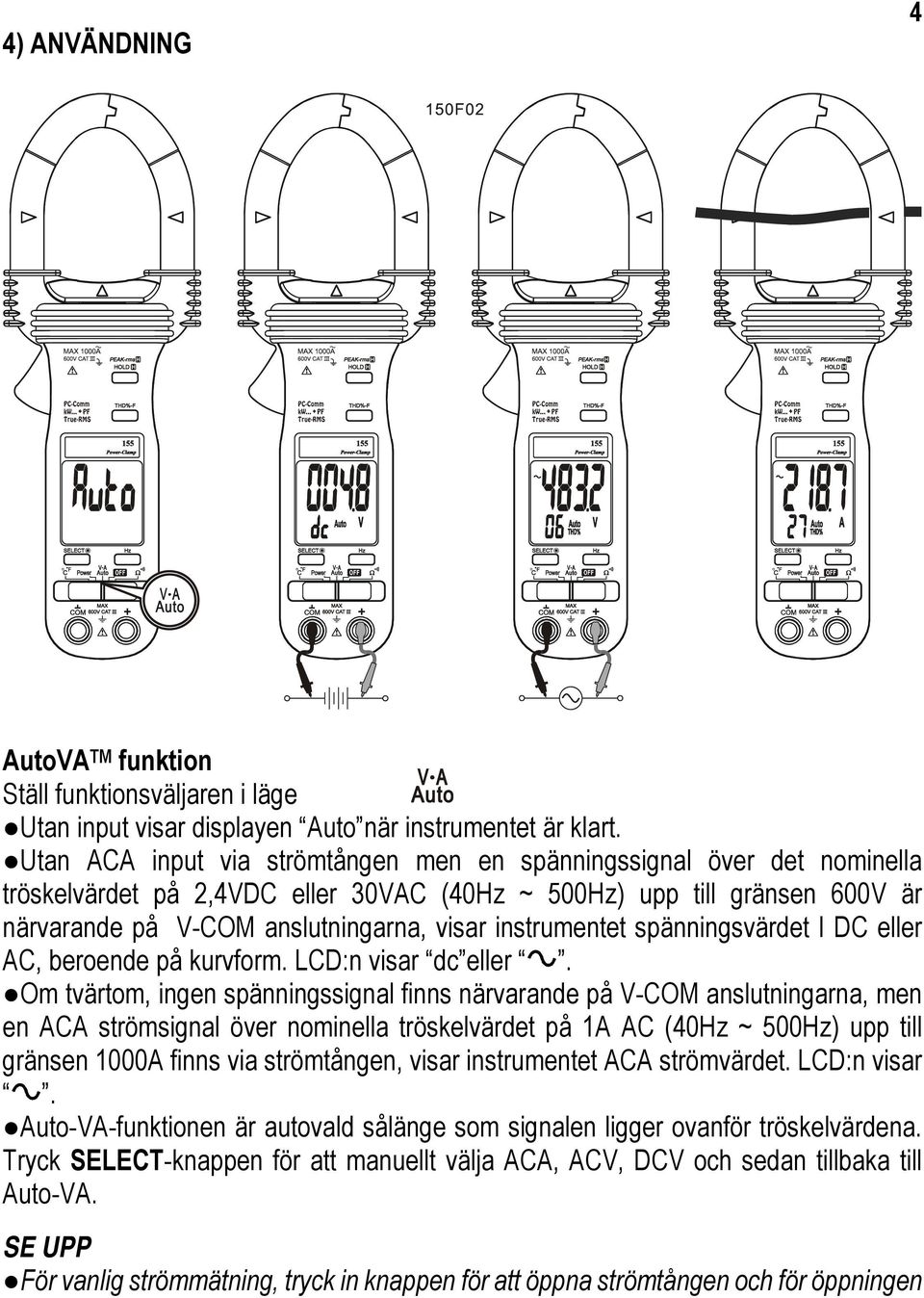

5 4) ANVÄNDNING 4 AutoVA TM funktion Ställ funktionsväljaren i läge Utan input visar displayen Auto när instrumentet är klart. Utan ACA input via strömtången men en spänningssignal över det nominella tröskelvärdet på 2,4VDC eller 30VAC (40Hz ~ 500Hz) upp till gränsen 600V är närvarande på V-COM anslutningarna, visar instrumentet spänningsvärdet I DC eller AC, beroende på kurvform. LCD:n visar dc eller. Om tvärtom, ingen spänningssignal finns närvarande på V-COM anslutningarna, men en ACA strömsignal över nominella tröskelvärdet på 1A AC (40Hz ~ 500Hz) upp till gränsen 1000A finns via strömtången, visar instrumentet ACA strömvärdet. LCD:n visar. Auto-VA-funktionen är autovald sålänge som signalen ligger ovanför tröskelvärdena. Tryck SELECT-knappen för att manuellt välja ACA, ACV, DCV och sedan tillbaka till Auto-VA. SE UPP För vanlig strömmätning, tryck in knappen för att öppna strömtången och för öppningen

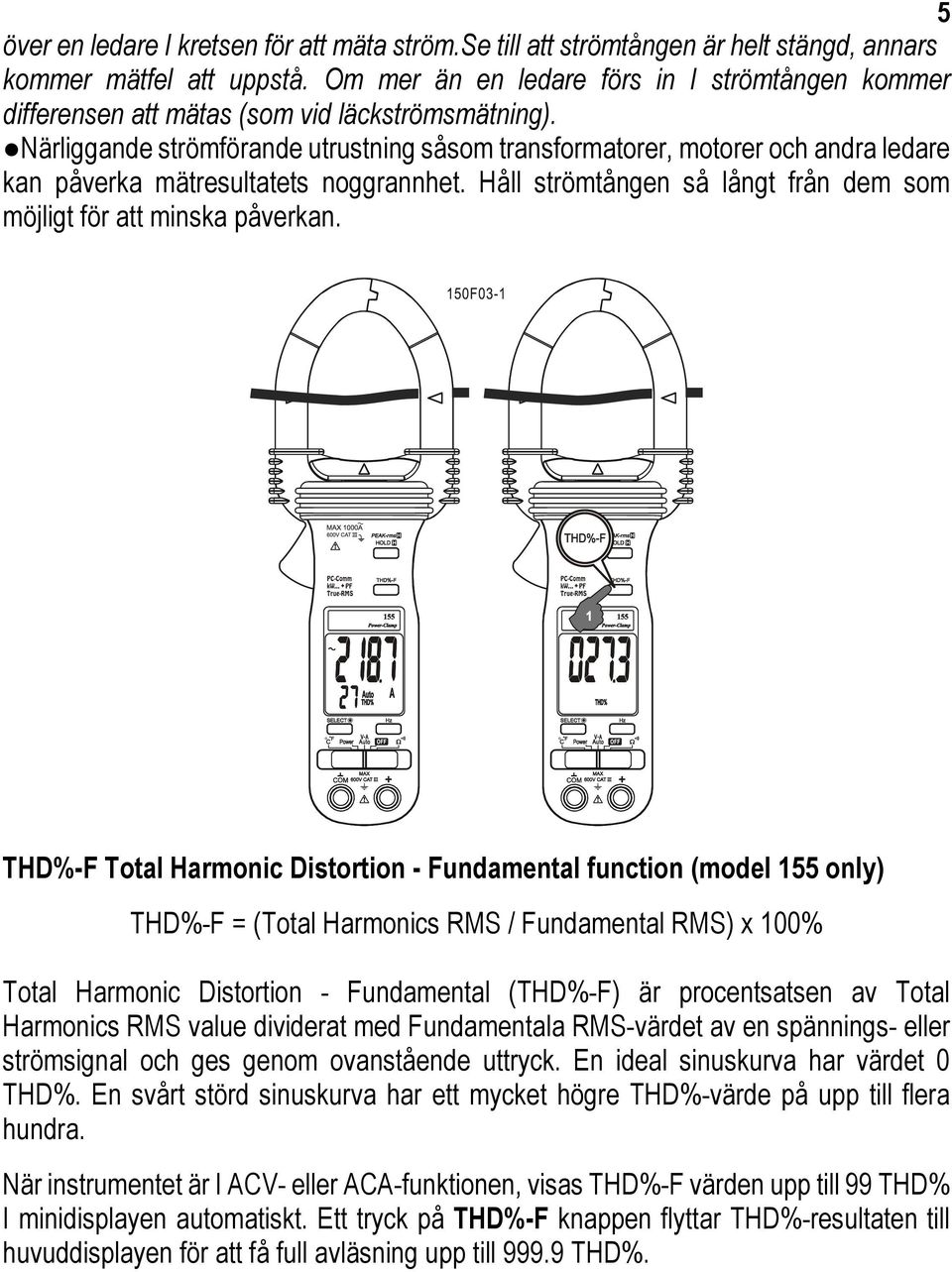

6 5 över en ledare I kretsen för att mäta ström.se till att strömtången är helt stängd, annars kommer mätfel att uppstå. Om mer än en ledare förs in I strömtången kommer differensen att mätas (som vid läckströmsmätning). Närliggande strömförande utrustning såsom transformatorer, motorer och andra ledare kan påverka mätresultatets noggrannhet. Håll strömtången så långt från dem som möjligt för att minska påverkan. THD%-F Total Harmonic Distortion - Fundamental function (model 155 only) THD%-F = (Total Harmonics RMS / Fundamental RMS) x 100% Total Harmonic Distortion - Fundamental (THD%-F) är procentsatsen av Total Harmonics RMS value dividerat med Fundamentala RMS-värdet av en spännings- eller strömsignal och ges genom ovanstående uttryck. En ideal sinuskurva har värdet 0 THD%. En svårt störd sinuskurva har ett mycket högre THD%-värde på upp till flera hundra. När instrumentet är I ACV- eller ACA-funktionen, visas THD%-F värden upp till 99 THD% I minidisplayen automatiskt. Ett tryck på THD%-F knappen flyttar THD%-resultaten till huvuddisplayen för att få full avläsning upp till THD%.

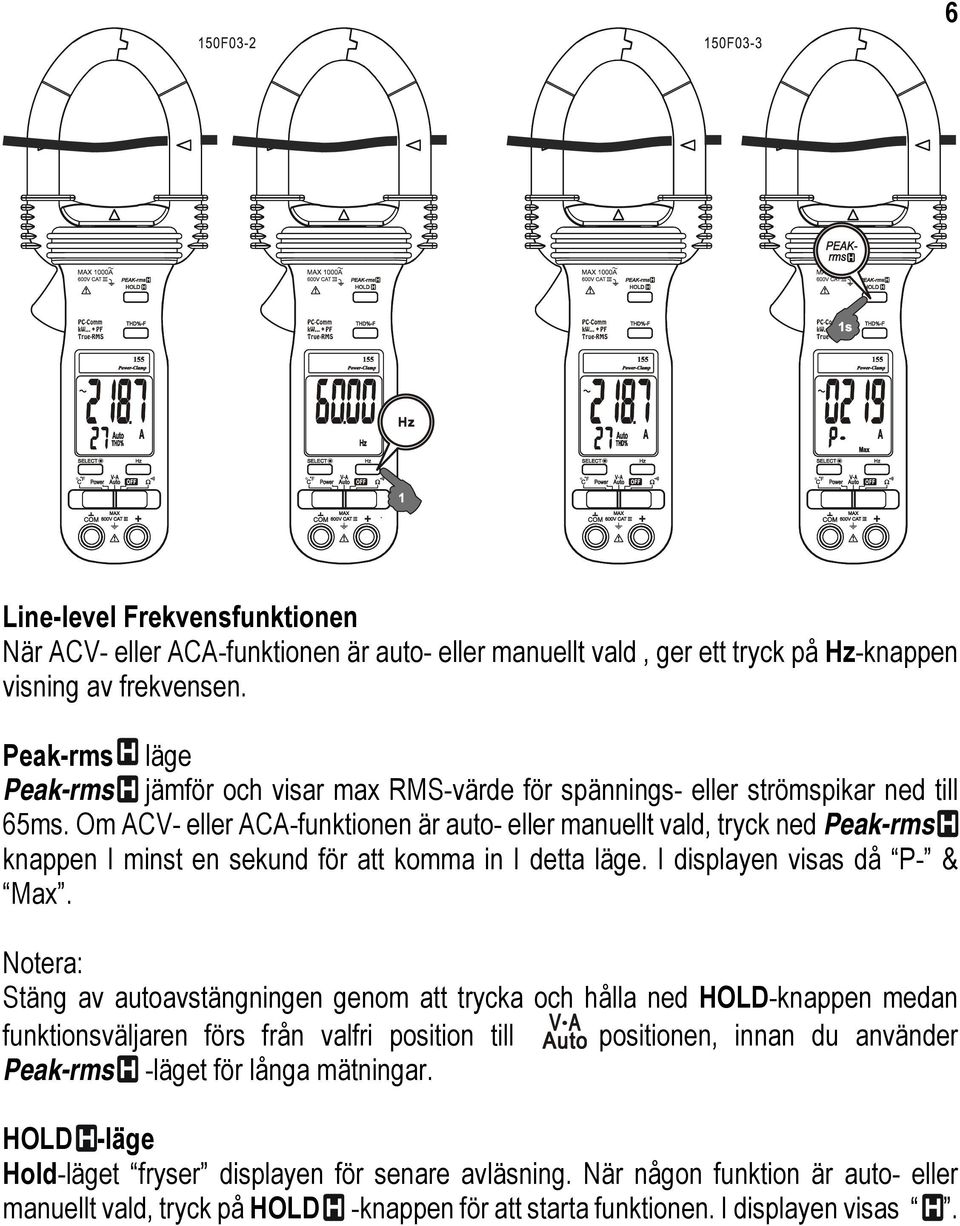

7 6 Line-level Frekvensfunktionen När ACV- eller ACA-funktionen är auto- eller manuellt vald, ger ett tryck på Hz-knappen visning av frekvensen. Peak-rms läge Peak-rms jämför och visar max RMS-värde för spännings- eller strömspikar ned till 65ms. Om ACV- eller ACA-funktionen är auto- eller manuellt vald, tryck ned Peak-rms knappen I minst en sekund för att komma in I detta läge. I displayen visas då P- & Max. Notera: Stäng av autoavstängningen genom att trycka och hålla ned HOLD-knappen medan funktionsväljaren förs från valfri position till positionen, innan du använder Peak-rms -läget för långa mätningar. HOLD -läge Hold-läget fryser displayen för senare avläsning. När någon funktion är auto- eller manuellt vald, tryck på HOLD -knappen för att starta funktionen. I displayen visas.

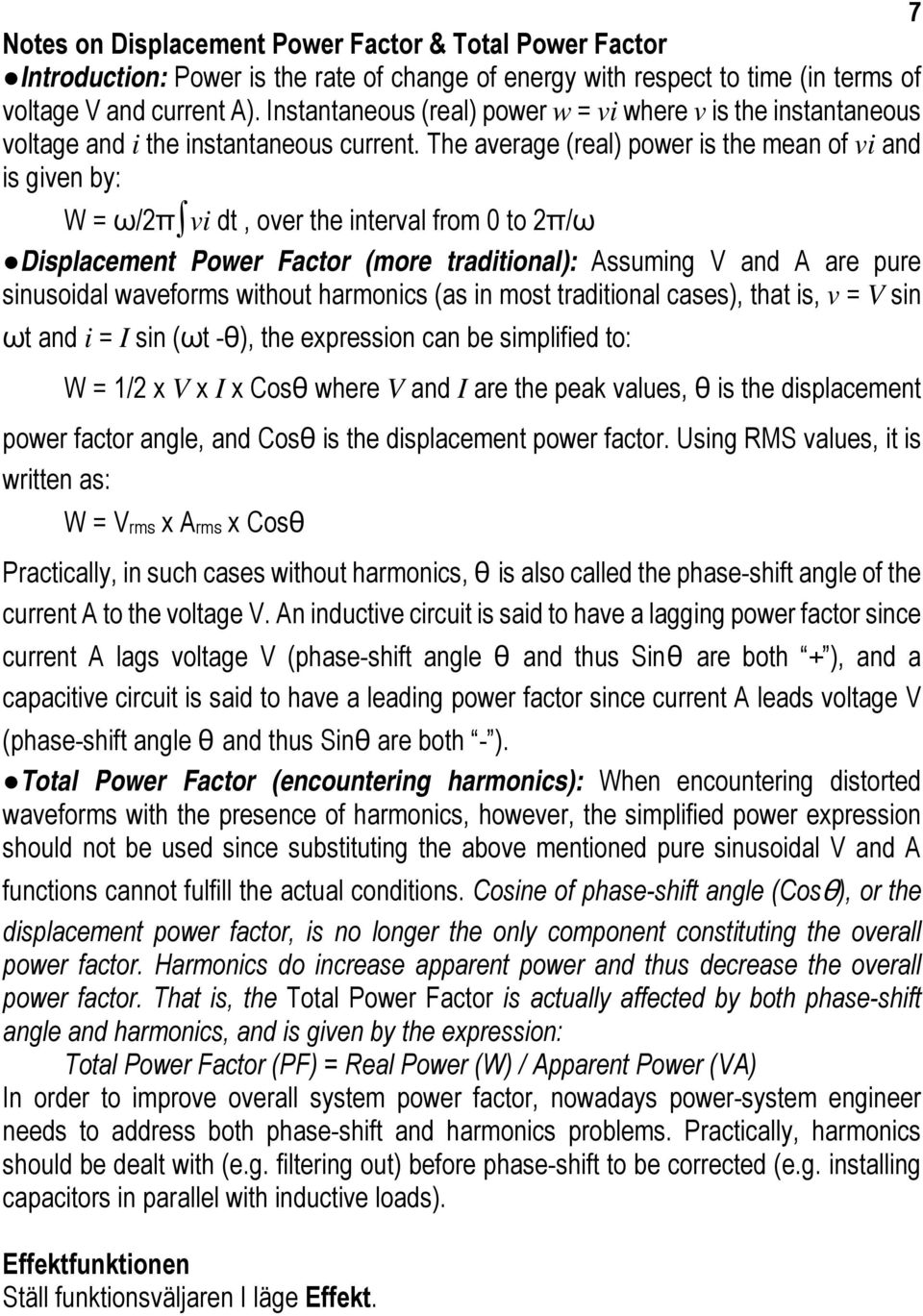

8 7 Notes on Displacement Power Factor & Total Power Factor Introduction: Power is the rate of change of energy with respect to time (in terms of voltage V and current A). Instantaneous (real) power w = vi where v is the instantaneous voltage and i the instantaneous current. The average (real) power is the mean of vi and is given by: W = ω/2π vi dt, over the interval from 0 to 2π/ω Displacement Power Factor (more traditional): Assuming V and A are pure sinusoidal waveforms without harmonics (as in most traditional cases), that is, v = V sin ωt and i = I sin (ωt -θ), the expression can be simplified to: W = 1/2 x V x I x Cosθ where V and I are the peak values, θ is the displacement power factor angle, and Cosθ is the displacement power factor. Using RMS values, it is written as: W = Vrms x Arms x Cosθ Practically, in such cases without harmonics, θ is also called the phase-shift angle of the current A to the voltage V. An inductive circuit is said to have a lagging power factor since current A lags voltage V (phase-shift angle θ and thus Sinθ are both + ), and a capacitive circuit is said to have a leading power factor since current A leads voltage V (phase-shift angle θ and thus Sinθ are both - ). Total Power Factor (encountering harmonics): When encountering distorted waveforms with the presence of harmonics, however, the simplified power expression should not be used since substituting the above mentioned pure sinusoidal V and A functions cannot fulfill the actual conditions. Cosine of phase-shift angle (Cosθ), or the displacement power factor, is no longer the only component constituting the overall power factor. Harmonics do increase apparent power and thus decrease the overall power factor. That is, the Total Power Factor is actually affected by both phase-shift angle and harmonics, and is given by the expression: Total Power Factor (PF) = Real Power (W) / Apparent Power (VA) In order to improve overall system power factor, nowadays power-system engineer needs to address both phase-shift and harmonics problems. Practically, harmonics should be dealt with (e.g. filtering out) before phase-shift to be corrected (e.g. installing capacitors in parallel with inductive loads). Effektfunktionen Ställ funktionsväljaren I läge Effekt.

9 8 Förvalt vid föregående funktionsval. Tryck SELECT-knappen för att välja mellan W (aktiv effekt), VAR (reaktiv effekt) & VA (skenbar effekt).

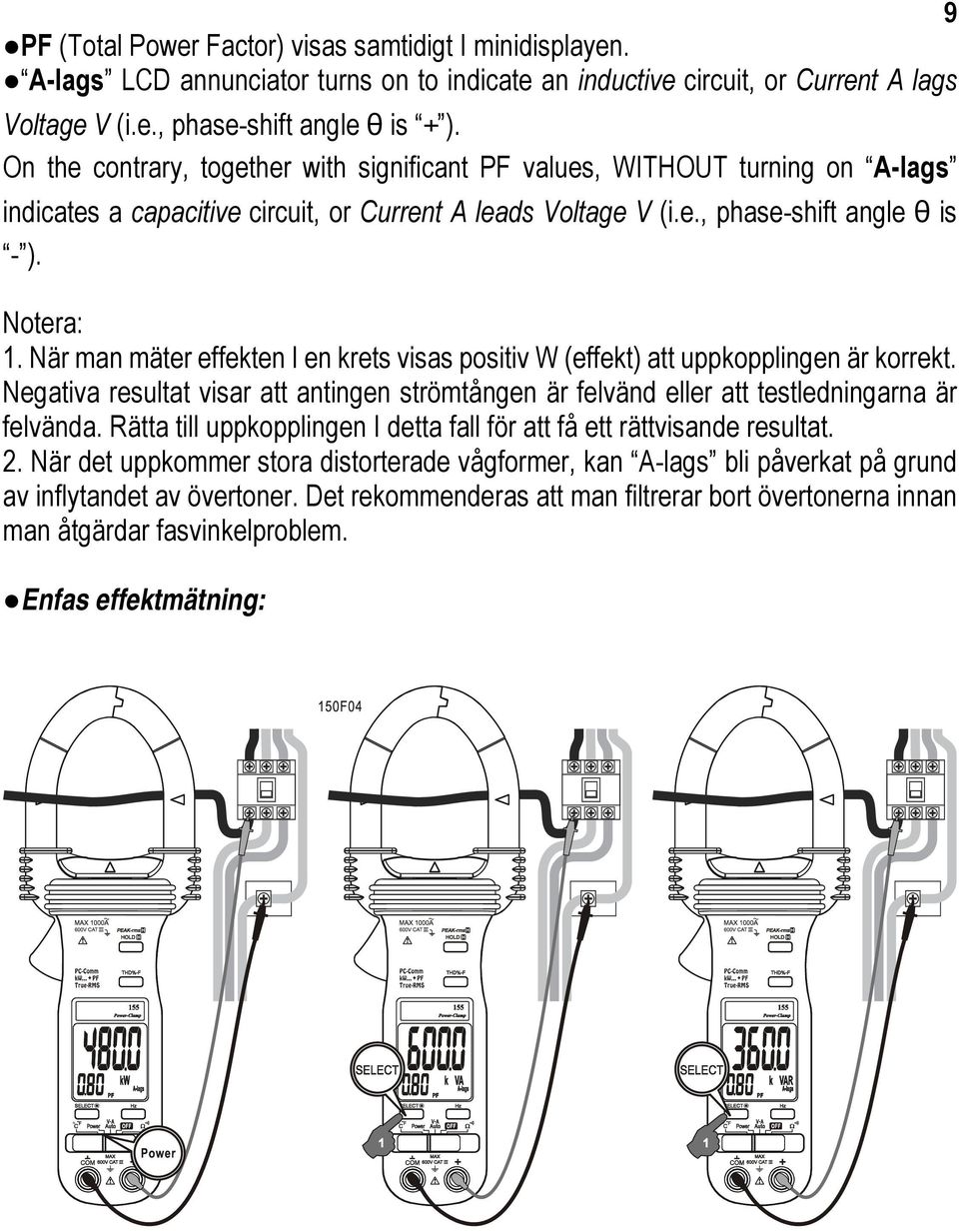

10 9 PF (Total Power Factor) visas samtidigt I minidisplayen. A-lags LCD annunciator turns on to indicate an inductive circuit, or Current A lags Voltage V (i.e., phase-shift angle θ is + ). On the contrary, together with significant PF values, WITHOUT turning on A-lags indicates a capacitive circuit, or Current A leads Voltage V (i.e., phase-shift angle θ is - ). Notera: 1. När man mäter effekten I en krets visas positiv W (effekt) att uppkopplingen är korrekt. Negativa resultat visar att antingen strömtången är felvänd eller att testledningarna är felvända. Rätta till uppkopplingen I detta fall för att få ett rättvisande resultat. 2. När det uppkommer stora distorterade vågformer, kan A-lags bli påverkat på grund av inflytandet av övertoner. Det rekommenderas att man filtrerar bort övertonerna innan man åtgärdar fasvinkelproblem. Enfas effektmätning:

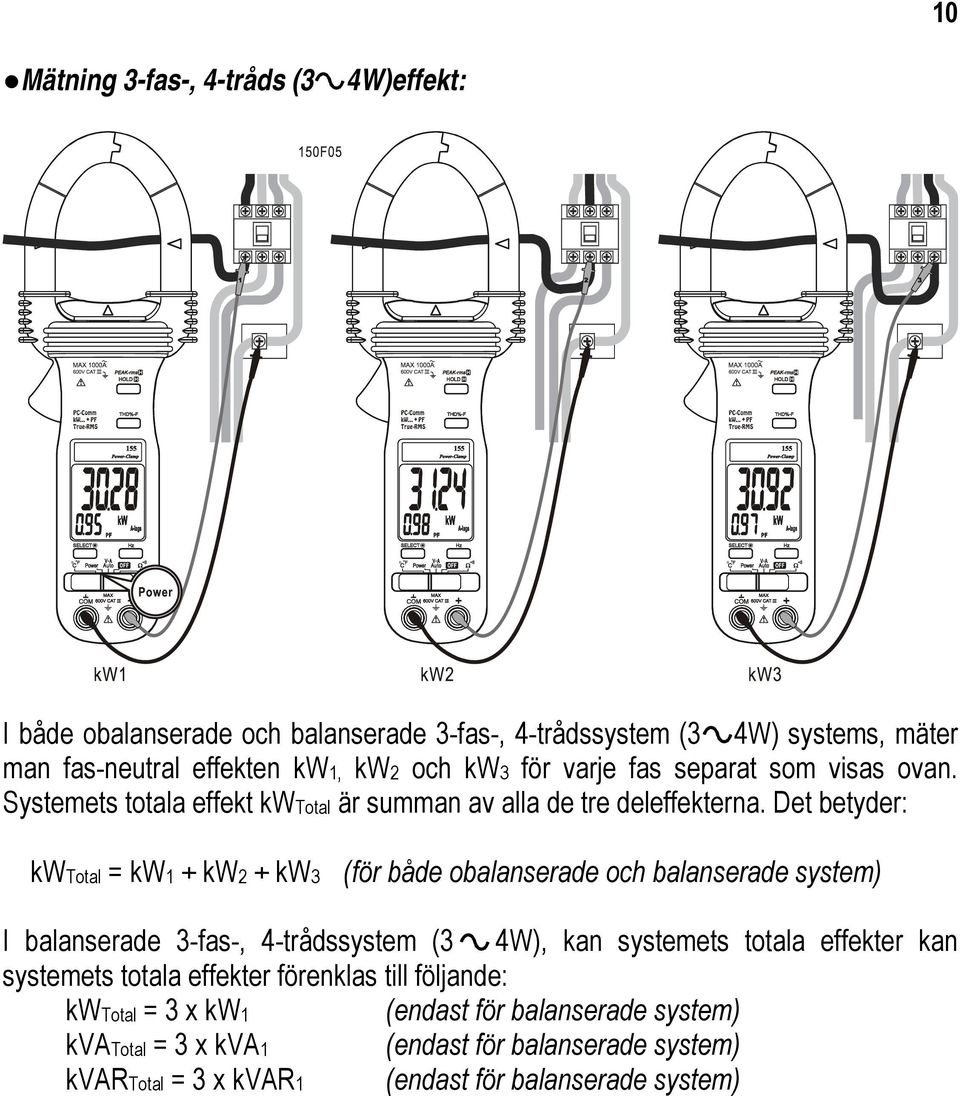

11 10 Mätning 3-fas-, 4-tråds (3 4W)effekt: I både obalanserade och balanserade 3-fas-, 4-trådssystem (3 4W) systems, mäter man fas-neutral effekten kw1, kw2 och kw3 för varje fas separat som visas ovan. Systemets totala effekt kwtotal är summan av alla de tre deleffekterna. Det betyder: kwtotal = kw1 + kw2 + kw3 (för både obalanserade och balanserade system) I balanserade 3-fas-, 4-trådssystem (3 4W), kan systemets totala effekter kan systemets totala effekter förenklas till följande: kwtotal = 3 x kw1 (endast för balanserade system) kvatotal = 3 x kva1 (endast för balanserade system) kvartotal = 3 x kvar1 (endast för balanserade system)

12 Mätning 3-fas 3-tråds (3 3W)effekt: 11 I både obalanserade och balanserade 3-fas-, 3-trådssystem (3 3W), mäter man effektkomponenterna kw1 och kw2 separat som visas ovan. Systemets (totala) effekt kwtotal är summan av de två uppmätta effektkomponenterna. Det betyder: kwtotal = kw1 + kw2 I balanserade 3-fas-, 3-trådssystem (3 kwtotal = kw1 + kw2 kvatotal = 3 x kva1 3W), kan de totala effekterna beskrivas enligt: (som ovan) (endast för balanserade system) kvartotal = (kvatotal 2 - kwtotal 2 ) (endast för balanserade system)

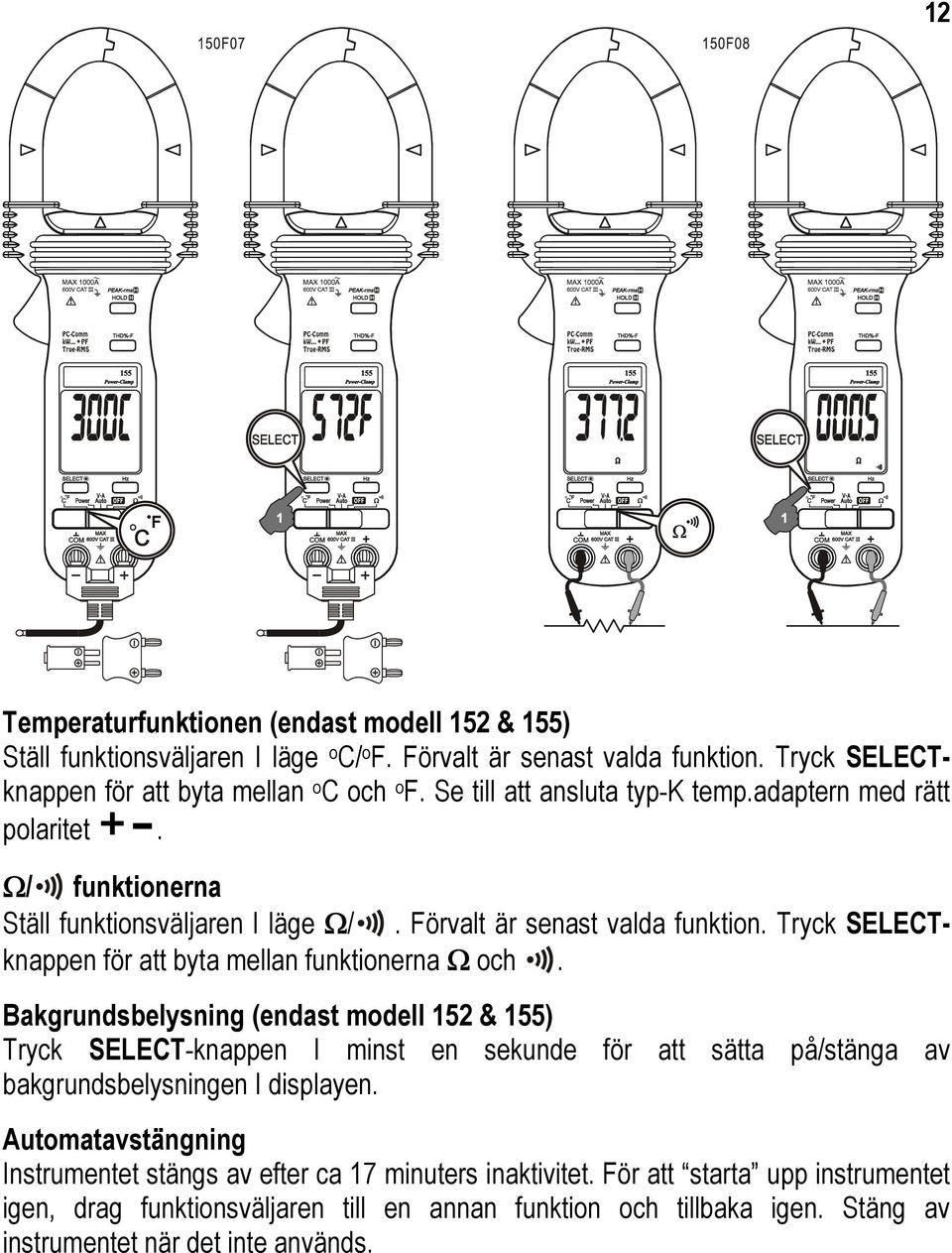

13 12 Temperaturfunktionen (endast modell 152 & 155) Ställ funktionsväljaren I läge o C/ o F. Förvalt är senast valda funktion. Tryck SELECTknappen för att byta mellan o C och o F. Se till att ansluta typ-k temp.adaptern med rätt polaritet. Ω/ funktionerna Ställ funktionsväljaren I läge Ω/. Förvalt är senast valda funktion. Tryck SELECTknappen för att byta mellan funktionerna Ω och. Bakgrundsbelysning (endast modell 152 & 155) Tryck SELECT-knappen I minst en sekunde för att sätta på/stänga av bakgrundsbelysningen I displayen. Automatavstängning Instrumentet stängs av efter ca 17 minuters inaktivitet. För att starta upp instrumentet igen, drag funktionsväljaren till en annan funktion och tillbaka igen. Stäng av instrumentet när det inte används.

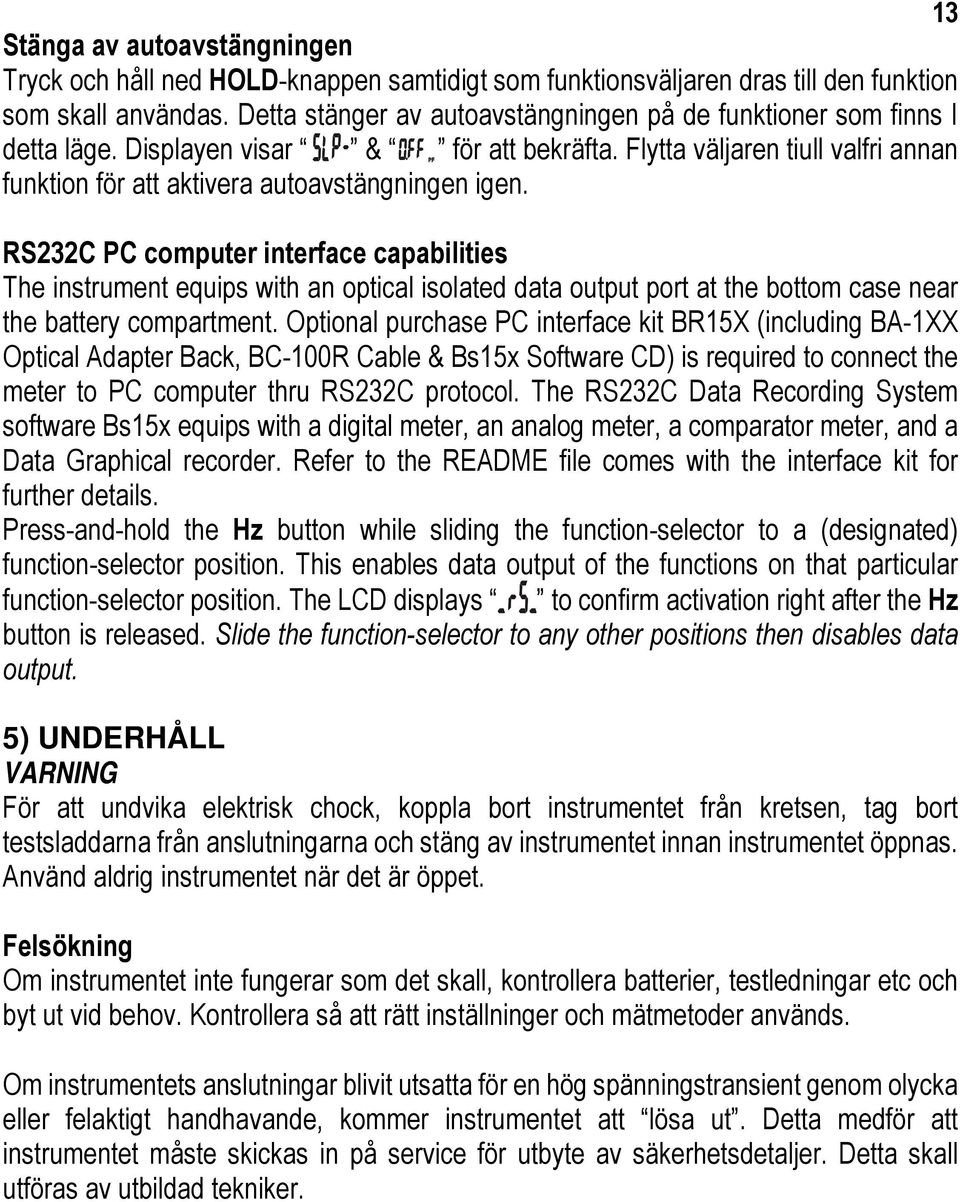

14 13 Stänga av autoavstängningen Tryck och håll ned HOLD-knappen samtidigt som funktionsväljaren dras till den funktion som skall användas. Detta stänger av autoavstängningen på de funktioner som finns I detta läge. Displayen visar & för att bekräfta. Flytta väljaren tiull valfri annan funktion för att aktivera autoavstängningen igen. RS232C PC computer interface capabilities The instrument equips with an optical isolated data output port at the bottom case near the battery compartment. Optional purchase PC interface kit BR15X (including BA-1XX Optical Adapter Back, BC-100R Cable & Bs15x Software CD) is required to connect the meter to PC computer thru RS232C protocol. The RS232C Data Recording System software Bs15x equips with a digital meter, an analog meter, a comparator meter, and a Data Graphical recorder. Refer to the README file comes with the interface kit for further details. Press-and-hold the Hz button while sliding the function-selector to a (designated) function-selector position. This enables data output of the functions on that particular function-selector position. The LCD displays to confirm activation right after the Hz button is released. Slide the function-selector to any other positions then disables data output. 5) UNDERHÅLL VARNING För att undvika elektrisk chock, koppla bort instrumentet från kretsen, tag bort testsladdarna från anslutningarna och stäng av instrumentet innan instrumentet öppnas. Använd aldrig instrumentet när det är öppet. Felsökning Om instrumentet inte fungerar som det skall, kontrollera batterier, testledningar etc och byt ut vid behov. Kontrollera så att rätt inställninger och mätmetoder används. Om instrumentets anslutningar blivit utsatta för en hög spänningstransient genom olycka eller felaktigt handhavande, kommer instrumentet att lösa ut. Detta medför att instrumentet måste skickas in på service för utbyte av säkerhetsdetaljer. Detta skall utföras av utbildad tekniker.

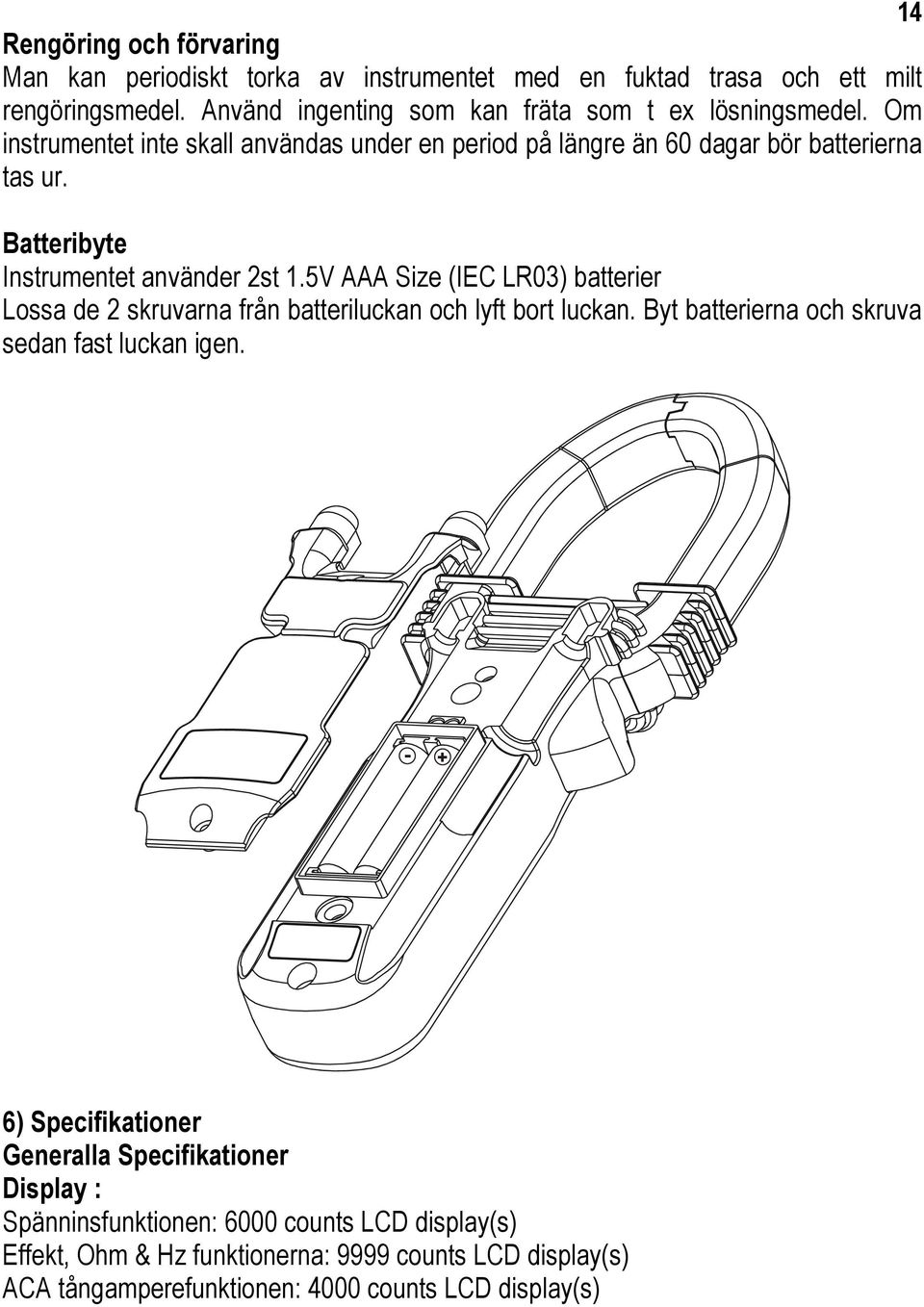

15 14 Rengöring och förvaring Man kan periodiskt torka av instrumentet med en fuktad trasa och ett milt rengöringsmedel. Använd ingenting som kan fräta som t ex lösningsmedel. Om instrumentet inte skall användas under en period på längre än 60 dagar bör batterierna tas ur. Batteribyte Instrumentet använder 2st 1.5V AAA Size (IEC LR03) batterier Lossa de 2 skruvarna från batteriluckan och lyft bort luckan. Byt batterierna och skruva sedan fast luckan igen. 6) Specifikationer Generalla Specifikationer Display : Spänninsfunktionen: 6000 counts LCD display(s) Effekt, Ohm & Hz funktionerna: 9999 counts LCD display(s) ACA tångamperefunktionen: 4000 counts LCD display(s)

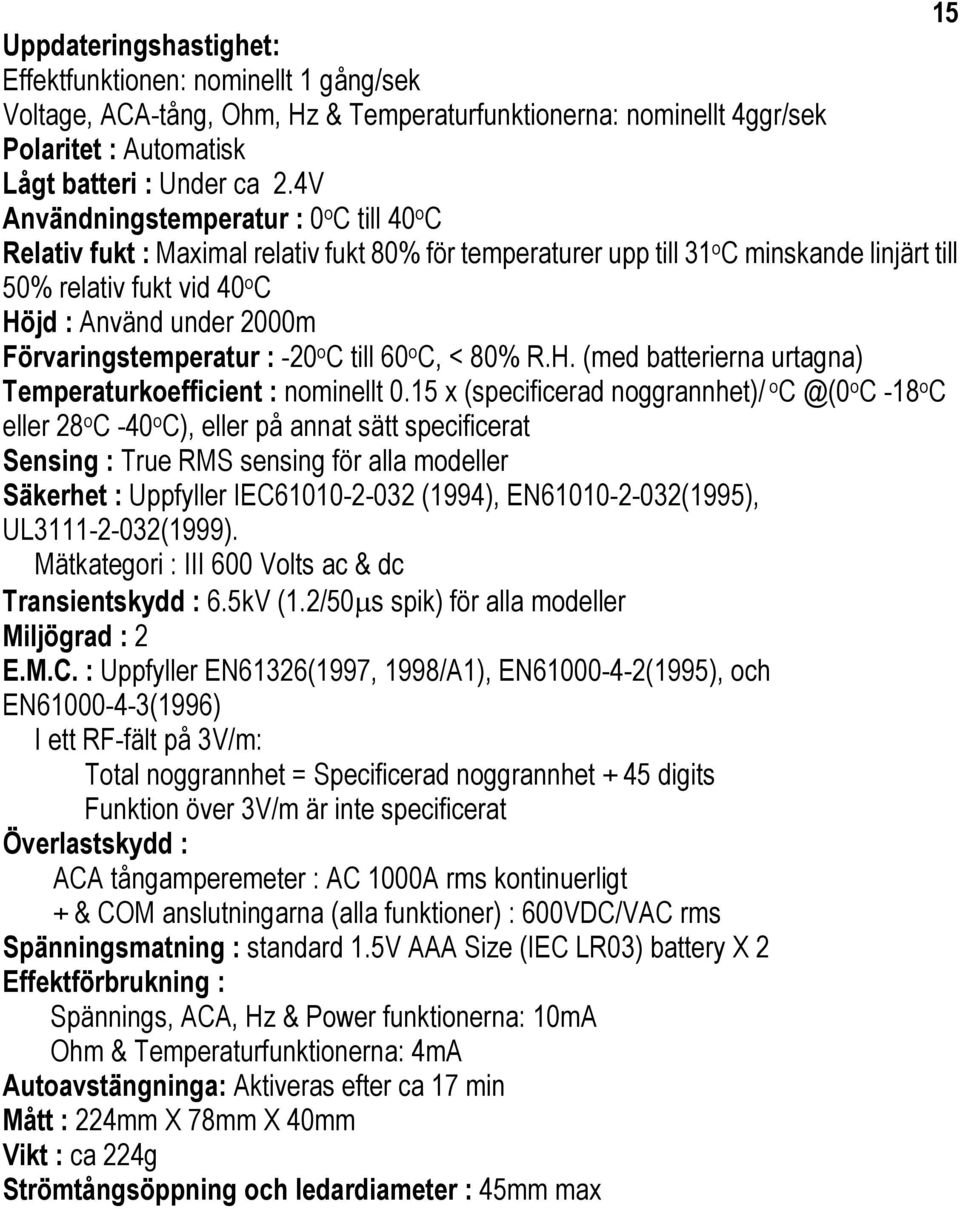

16 15 Uppdateringshastighet: Effektfunktionen: nominellt 1 gång/sek Voltage, ACA-tång, Ohm, Hz & Temperaturfunktionerna: nominellt 4ggr/sek Polaritet : Automatisk Lågt batteri : Under ca 2.4V Användningstemperatur : 0 o C till 40 o C Relativ fukt : Maximal relativ fukt 80% för temperaturer upp till 31 o C minskande linjärt till 50% relativ fukt vid 40 o C Höjd : Använd under 2000m Förvaringstemperatur : -20 o C till 60 o C, < 80% R.H. (med batterierna urtagna) Temperaturkoefficient : nominellt 0.15 x (specificerad noggrannhet)/ o o C -18 o C eller 28 o C -40 o C), eller på annat sätt specificerat Sensing : True RMS sensing för alla modeller Säkerhet : Uppfyller IEC (1994), EN (1995), UL (1999). Mätkategori : III 600 Volts ac & dc Transientskydd : 6.5kV (1.2/50μs spik) för alla modeller Miljögrad : 2 E.M.C. : Uppfyller EN61326(1997, 1998/A1), EN (1995), och EN (1996) I ett RF-fält på 3V/m: Total noggrannhet = Specificerad noggrannhet + 45 digits Funktion över 3V/m är inte specificerat Överlastskydd : ACA tångamperemeter : AC 1000A rms kontinuerligt + & COM anslutningarna (alla funktioner) : 600VDC/VAC rms Spänningsmatning : standard 1.5V AAA Size (IEC LR03) battery X 2 Effektförbrukning : Spännings, ACA, Hz & Power funktionerna: 10mA Ohm & Temperaturfunktionerna: 4mA Autoavstängninga: Aktiveras efter ca 17 min Mått : 224mm X 78mm X 40mm Vikt : ca 224g Strömtångsöppning och ledardiameter : 45mm max

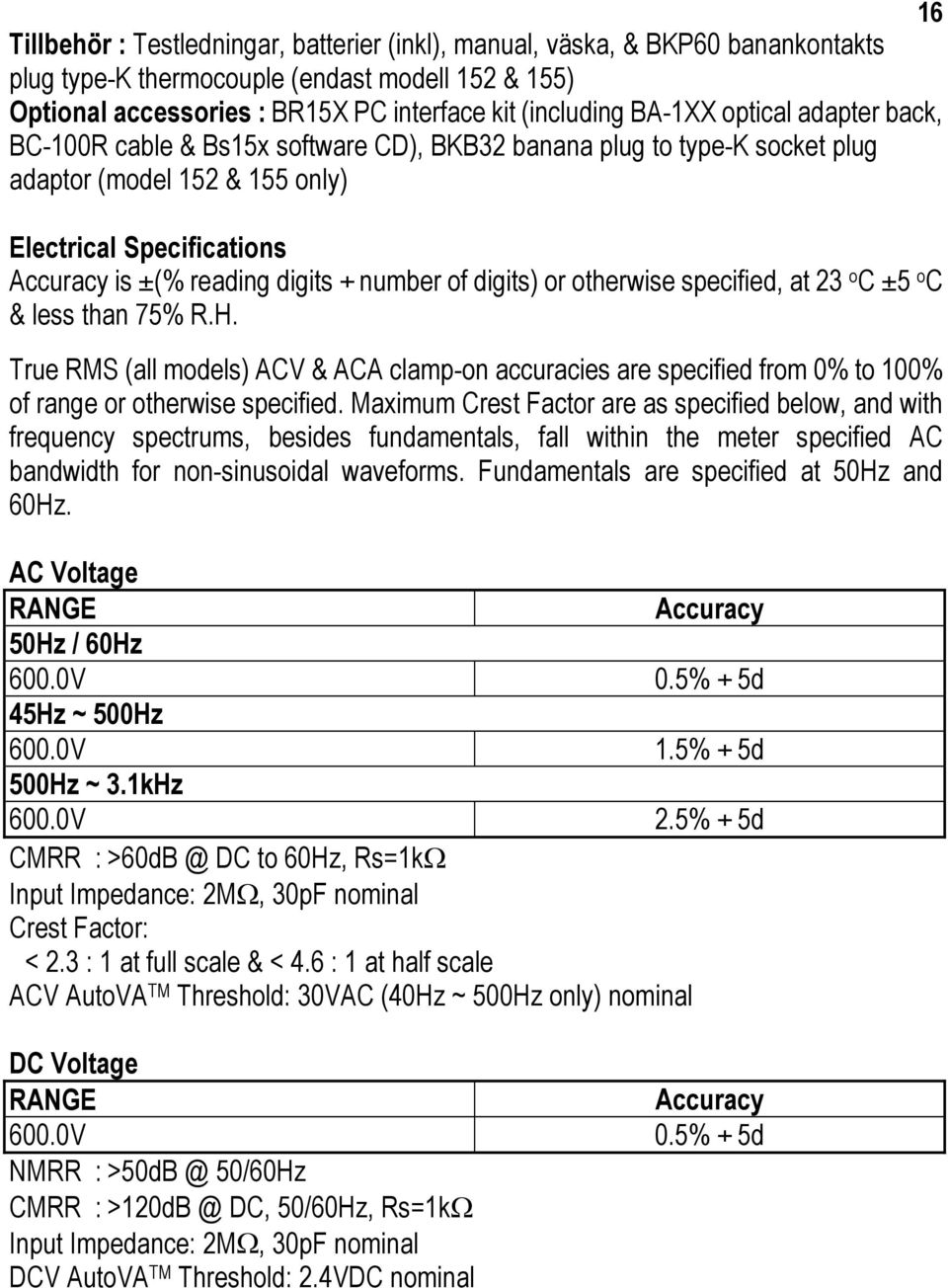

17 16 Tillbehör : Testledningar, batterier (inkl), manual, väska, & BKP60 banankontakts plug type-k thermocouple (endast modell 152 & 155) Optional accessories : BR15X PC interface kit (including BA-1XX optical adapter back, BC-100R cable & Bs15x software CD), BKB32 banana plug to type-k socket plug adaptor (model 152 & 155 only) Electrical Specifications Accuracy is ±(% reading digits + number of digits) or otherwise specified, at 23 o C ±5 o C & less than 75% R.H. True RMS (all models) ACV & ACA clamp-on accuracies are specified from 0% to 100% of range or otherwise specified. Maximum Crest Factor are as specified below, and with frequency spectrums, besides fundamentals, fall within the meter specified AC bandwidth for non-sinusoidal waveforms. Fundamentals are specified at 50Hz and 60Hz. AC Voltage RANGE Accuracy 50Hz / 60Hz 600.0V 0.5% + 5d 45Hz ~ 500Hz 600.0V 1.5% + 5d 500Hz ~ 3.1kHz 600.0V 2.5% + 5d CMRR : DC to 60Hz, Rs=1kΩ Input Impedance: 2MΩ, 30pF nominal Crest Factor: < 2.3 : 1 at full scale & < 4.6 : 1 at half scale ACV AutoVA TM Threshold: 30VAC (40Hz ~ 500Hz only) nominal DC Voltage RANGE Accuracy 600.0V 0.5% + 5d NMRR : 50/60Hz CMRR : DC, 50/60Hz, Rs=1kΩ Input Impedance: 2MΩ, 30pF nominal DCV AutoVA TM Threshold: 2.4VDC nominal

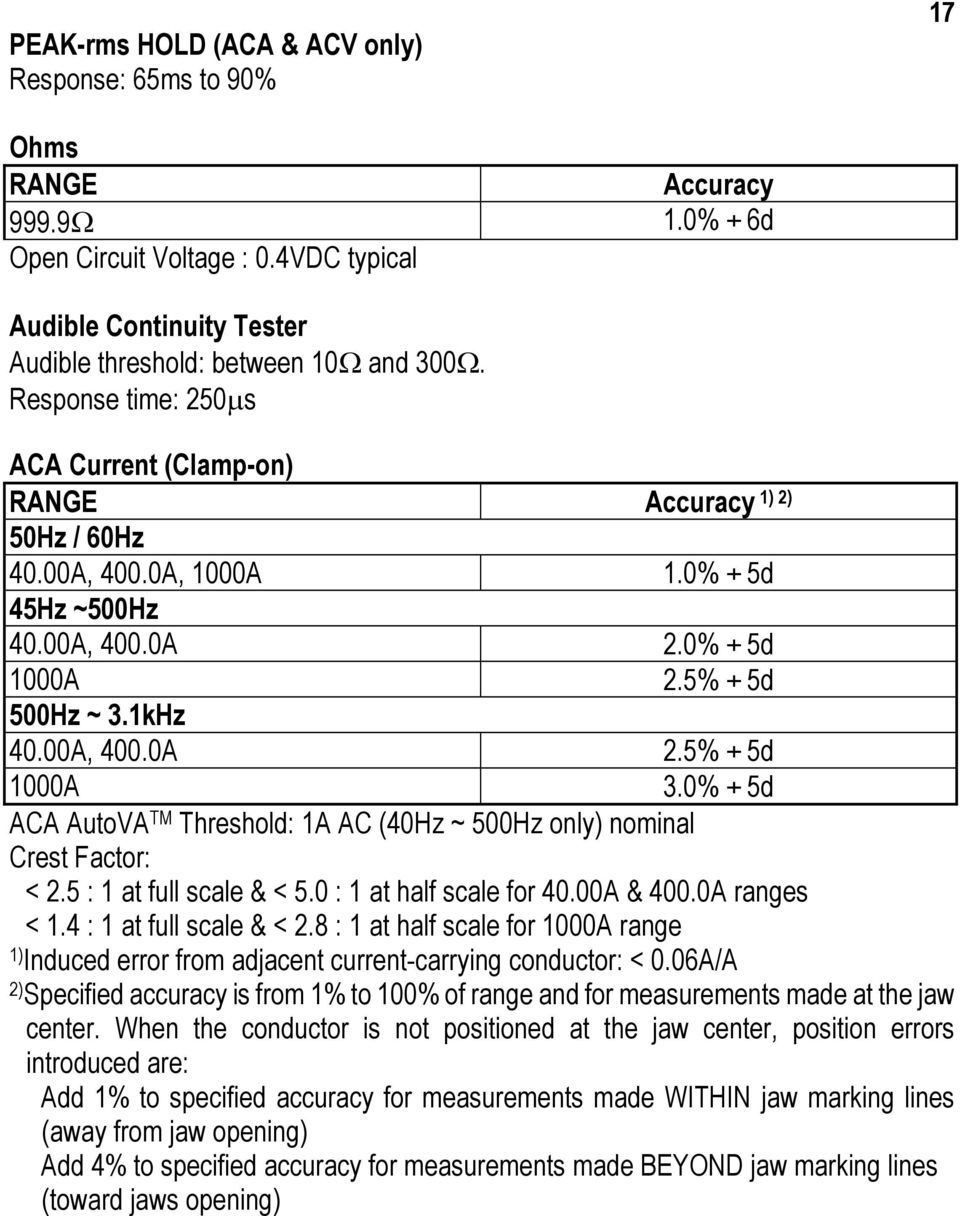

18 PEAK-rms HOLD (ACA & ACV only) Response: 65ms to 90% 17 Ohms RANGE Accuracy 999.9Ω 1.0% + 6d Open Circuit Voltage : 0.4VDC typical Audible Continuity Tester Audible threshold: between 10Ω and 300Ω. Response time: 250μs ACA Current (Clamp-on) RANGE Accuracy 1) 2) 50Hz / 60Hz 40.00A, 400.0A, 1000A 1.0% + 5d 45Hz ~500Hz 40.00A, 400.0A 2.0% + 5d 1000A 2.5% + 5d 500Hz ~ 3.1kHz 40.00A, 400.0A 2.5% + 5d 1000A 3.0% + 5d ACA AutoVA TM Threshold: 1A AC (40Hz ~ 500Hz only) nominal Crest Factor: < 2.5 : 1 at full scale & < 5.0 : 1 at half scale for 40.00A & 400.0A ranges < 1.4 : 1 at full scale & < 2.8 : 1 at half scale for 1000A range 1) Induced error from adjacent current-carrying conductor: < 0.06A/A 2) Specified accuracy is from 1% to 100% of range and for measurements made at the jaw center. When the conductor is not positioned at the jaw center, position errors introduced are: Add 1% to specified accuracy for measurements made WITHIN jaw marking lines (away from jaw opening) Add 4% to specified accuracy for measurements made BEYOND jaw marking lines (toward jaws opening)

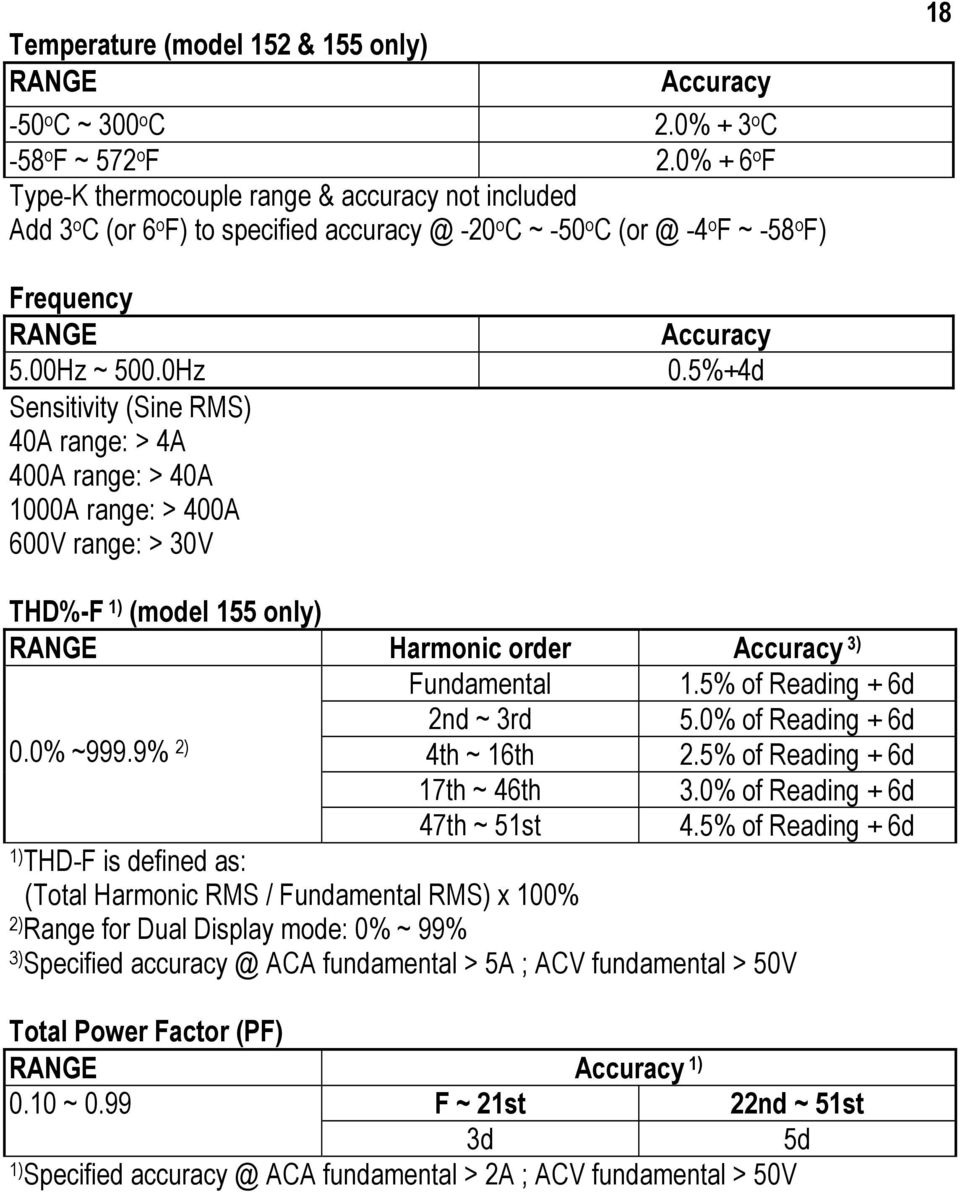

19 Temperature (model 152 & 155 only) RANGE Accuracy -50 o C ~ 300 o C 2.0% + 3 o C -58 o F ~ 572 o F 2.0% + 6 o F Type-K thermocouple range & accuracy not included Add 3 o C (or 6 o F) to specified -20 o C ~ -50 o C -4 o F ~ -58 o F) 18 Frequency RANGE 5.00Hz ~ 500.0Hz Sensitivity (Sine RMS) 40A range: > 4A 400A range: > 40A 1000A range: > 400A 600V range: > 30V Accuracy 0.5%+4d THD%-F 1) (model 155 only) RANGE Harmonic order Accuracy 3) Fundamental 1.5% of Reading + 6d 2nd ~ 3rd 5.0% of Reading + 6d 0.0% ~999.9% 2) 4th ~ 16th 2.5% of Reading + 6d 17th ~ 46th 3.0% of Reading + 6d 47th ~ 51st 4.5% of Reading + 6d 1) THD-F is defined as: (Total Harmonic RMS / Fundamental RMS) x 100% 2) Range for Dual Display mode: 0% ~ 99% 3) Specified ACA fundamental > 5A ; ACV fundamental > 50V Total Power Factor (PF) RANGE Accuracy 1) 0.10 ~ 0.99 F ~ 21st 22nd ~ 51st 3d 5d 1) Specified ACA fundamental > 2A ; ACV fundamental > 50V

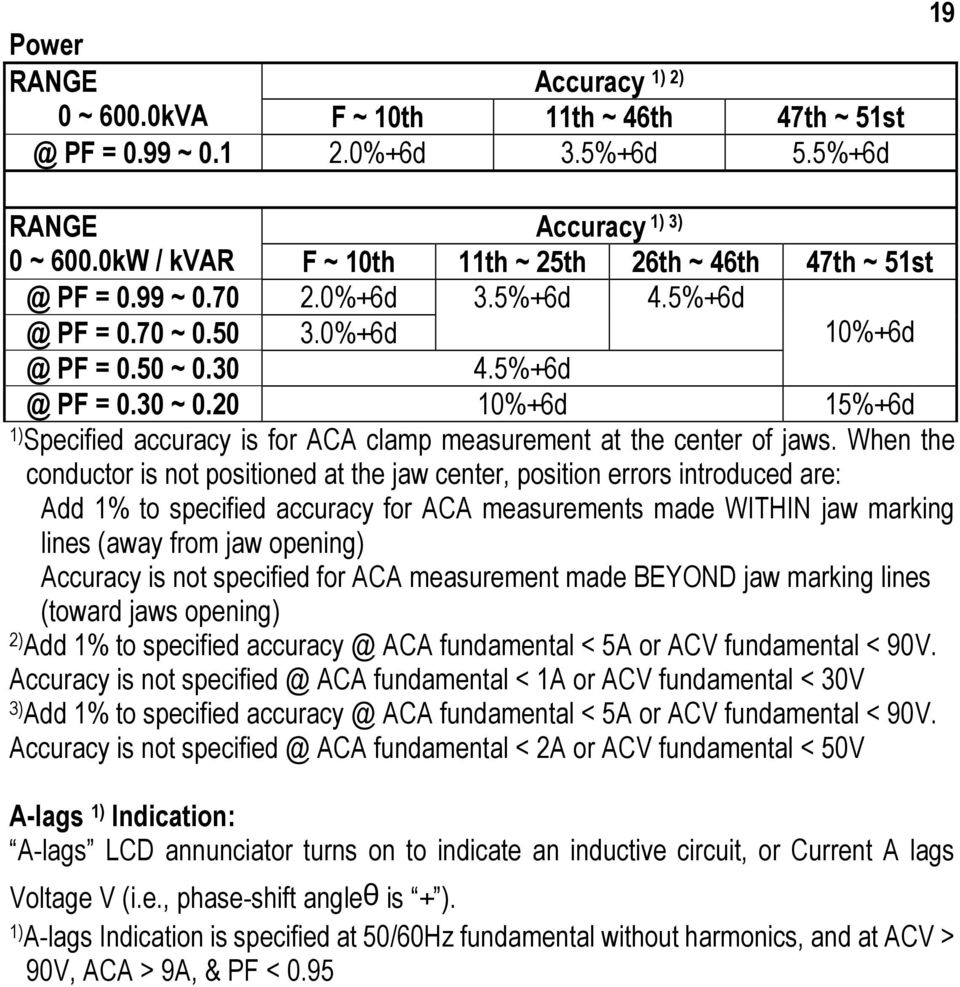

20 Power RANGE Accuracy 1) 2) 0 ~ 600.0kVA F ~ 10th 11th ~ 46th 47th ~ PF = 0.99 ~ %+6d 3.5%+6d 5.5%+6d 19 RANGE Accuracy 1) 3) 0 ~ 600.0kW / kvar F ~ 10th 11th ~ 25th 26th ~ 46th 47th ~ PF = 0.99 ~ %+6d 3.5%+6d PF = 0.70 ~ %+6d PF = 0.50 ~ 0.30 PF = 0.30 ~ %+6d 15%+6d 1) Specified accuracy is for ACA clamp measurement at the center of jaws. When the conductor is not positioned at the jaw center, position errors introduced are: Add 1% to specified accuracy for ACA measurements made WITHIN jaw marking lines (away from jaw opening) Accuracy is not specified for ACA measurement made BEYOND jaw marking lines (toward jaws opening) 2) Add 1% to specified ACA fundamental < 5A or ACV fundamental < 90V. Accuracy is not ACA fundamental < 1A or ACV fundamental < 30V 3) Add 1% to specified ACA fundamental < 5A or ACV fundamental < 90V. Accuracy is not ACA fundamental < 2A or ACV fundamental < 50V A-lags 1) Indication: A-lags LCD annunciator turns on to indicate an inductive circuit, or Current A lags Voltage V (i.e., phase-shift angleθ is + ). 1) A-lags Indication is specified at 50/60Hz fundamental without harmonics, and at ACV > 90V, ACA > 9A, & PF < 0.95
