1 112 Min energi

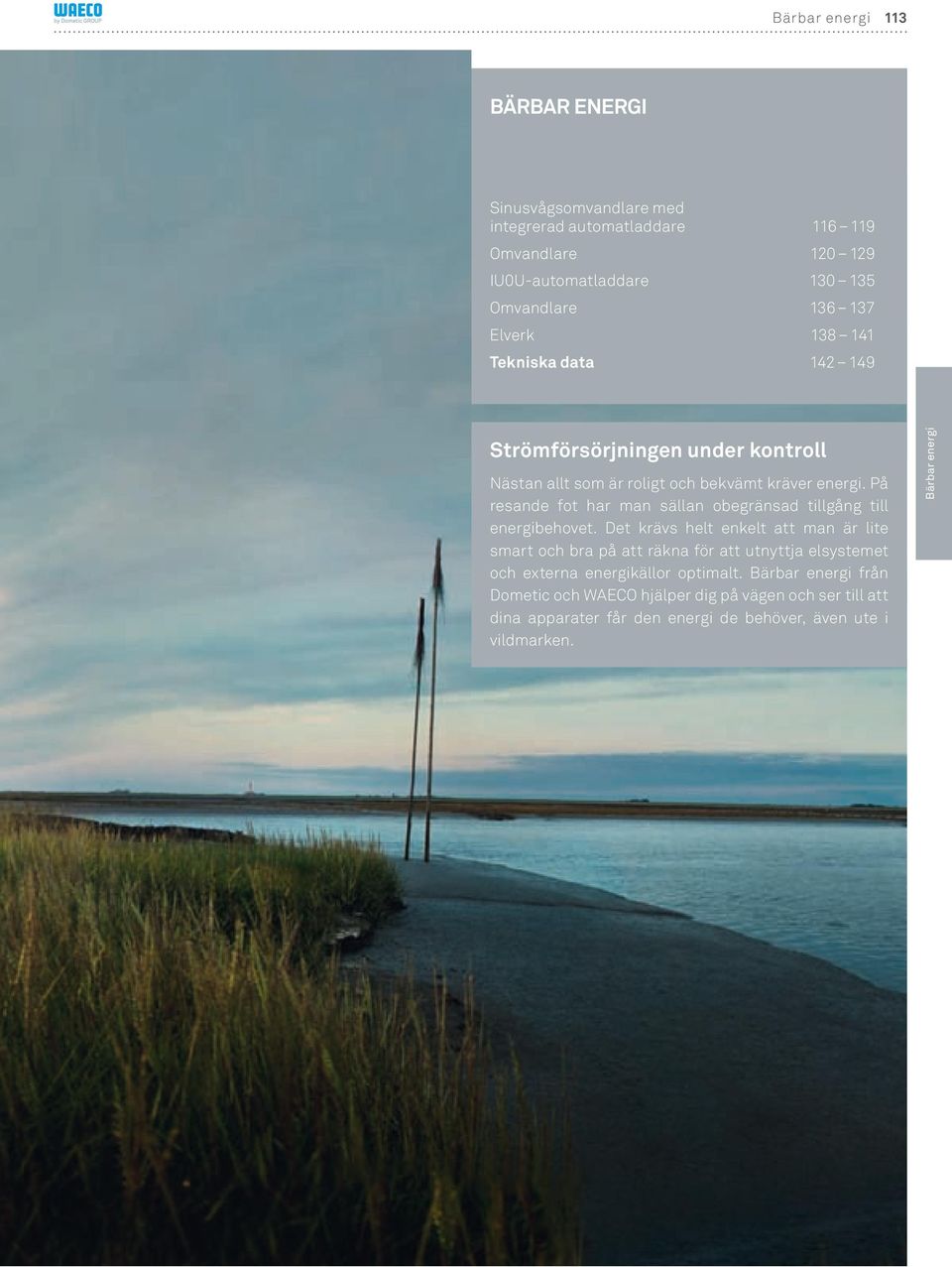

2 113 Sinusvågsomvandlare med integrerad automatladdare Omvandlare IU0U-automatladdare Omvandlare Elverk Tekniska data Strömförsörjningen under kontroll Nästan allt som är roligt och bekvämt kräver energi. På resande fot har man sällan obegränsad tillgång till energibehovet. Det krävs helt enkelt att man är lite smart och bra på att räkna för att utnyttja elsystemet och externa energikällor optimalt. från Dometic och WAECO hjälper dig på vägen och ser till att dina apparater får den energi de behöver, även ute i vildmarken.

3 114 el Till HandS! ProFFSelekTroniken ordnar allt Allt från laddare med omvandlare till mobil strömkälla Njut av samma komfort på resan som du har hemma. Dometic och WAECO-programmet har alla funktioner som behövs för perfekt strömförsörjning på resan. Vad sägs till exempel om lyxen att ha ett 230-voltsuttag i ditt fritidsfordon? Tack vare ett stort utbud av omvandlare kan man även använda förbrukare med hög effekt. IU0Uladdarna ser till att dina batterier blir fulladdade på ett skonsamt sätt. Sex starka elverk ser bland annat till att luftkonditioneringen har ström även när du står still och gör dig absolut oberoende av fordonets elsystem och fasta nät.

4 alla tekniska data, se sid eller av toppkvalitet Sinusvågsomvandlare med integrerad automatladdare Sinusvågsomvandlare Omvandlare med modifierad sinusvågsspänning Smart omvandlare IU0U-automatladdare IU-laddningsomvandlare Sinusvågsomvandlare med integrerad automatladdare nyhet! WAECO CombiPower 2012 / 2024 Aldrig mer problem med elen på lågt säkrade campingplatser! Denna intelligenta symbios av omvandlare och batteriladdare kompenserar de externa energikällornas begränsade kapacitet med batteriström och sköter vid behov om hela strömförsörjningen. Bensindrivna elverk Dieseldrivna elverk Gasdrivna elverk nyhet! Sid omvandlare laddare elverk WAECO SinePower, PerfectPower, PocketPower WAECO PerfectCharge Dometic Elverk 230 volt i ditt fritidsfordon både för den bärbara datorn och den avancerade kaffe maskinen. Beroende på förbrukarens typ kan man välja mellan WAECO omvandlare med modifierad sinusvågsspänning och sinusvågsomvandlare som ger ren sinusvågsspänning. Omfattande program för ett brett användningsspektrum. WAECO Perfect- Charge automatladdare med IU0Ukurva har tagits fram för snabb och skonsam laddning av gel-, AGM- och våtbatterier. Mobila elverk från Dometic ger säker strömförsörjning överallt där elnätet inte står till förfogande. Sid Sid Sid

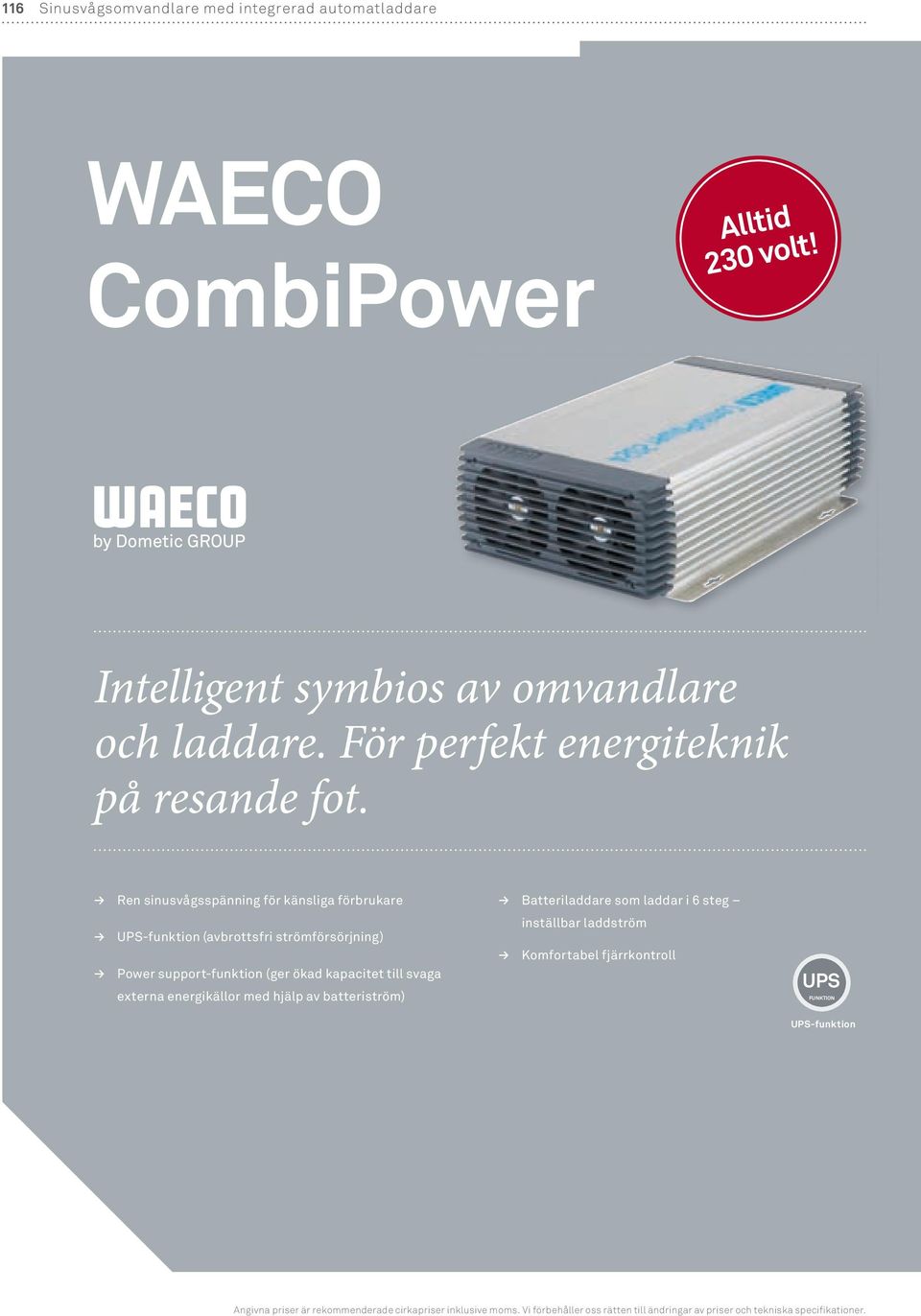

5 116 Sinusvågsomvandlare med integrerad automatladdare WaeCo CombiPower alltid 230 volt! Intelligent symbios av omvandlare och laddare. För perfekt energiteknik på resande fot. Ren sinusvågsspänning för känsliga förbrukare Batteriladdare som laddar i 6 steg UPS-funktion (avbrottsfri strömförsörjning) Power support-funktion (ger ökad kapacitet till svaga externa energikällor med hjälp av batteriström) inställbar laddström Komfortabel fjärrkontroll ups FunkTion ups-funktion

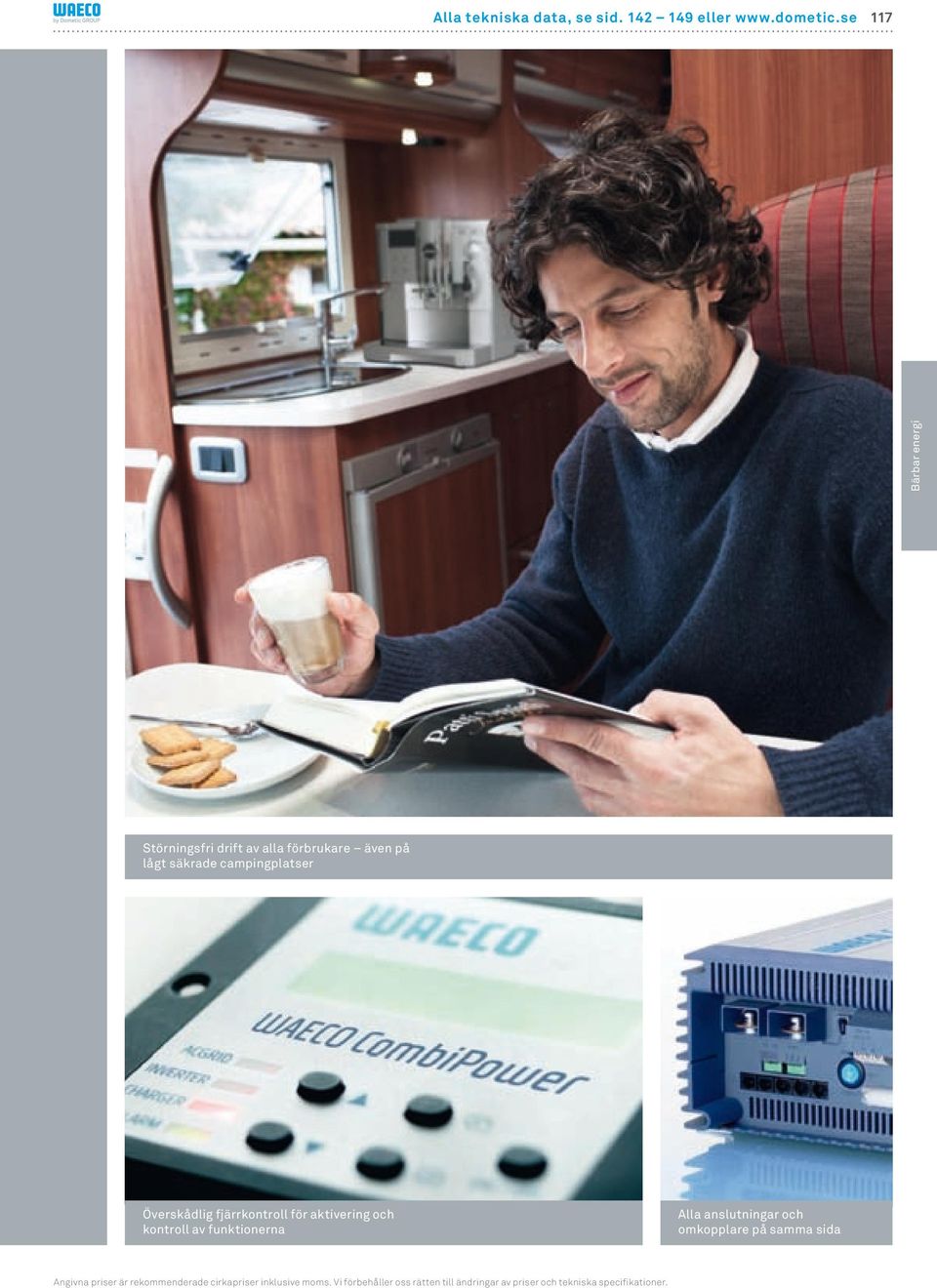

6 Alla tekniska data, se sid eller Störningsfri drift av alla förbrukare även på lågt säkrade campingplatser Överskådlig fjärrkontroll för aktivering och kontroll av funktionerna Alla anslutningar och omkopplare på samma sida

7 118 Sinusvågsomvandlare med integrerad automatladdare Utrustning på CombiPower: Innovation 1) Batteri plusanslutning 2) Batteri minusanslutning 3) Anslutningar för temperaturgivare CAN-buss, RS232, fjärrkontroll 4) Switch för konfiguration ) Separat startbatterianslutning +5 A 6) Till- / frånkopplare 7) Anslutningar 230 volt 8) Kabelskena 9 9) GND-anslutning UPS Funktion UPS-funktion WAECO Combipower sinusomvandlare OCH automatladdare i en och samma ENHET Problem med begränsad elförsörjning på camping- eller parkeringsplatsen? Den nya WAECO CombiPower sätter stopp för detta och ger dig maximalt oberoende elförsörjning. Den intelligenta kombinationen av omvandlare och automatladdare övervakar ingångsnätet och reagerar på den aktuella situationen. På så sätt ökas den begränsade kapaciteten på externa energikällor med batteriström (PSF). Om den externa källan är helt ur funktion aktiveras omvandlaren automatiskt (UPS-funktion) och försörjer de anslutna förbrukarna med ren sinusvågsspänning. Skonsam laddning i 6 steg och anpassad effektfördelning på batteriladdaren: Laddeffekten beror på den inställda ström begränsaren och på den aktuella 230-voltsförbrukningen. Power-sharing Reglering av laddströmmen tar hänsyn till den inställda strömbegränsaren och den aktuella 230-voltsförbrukningen. Power-support-funktion (PSF) Omvandlaren förstärker nätanslutningen om denna är för svag. Om det krävs mer energi, än vad nätingångssäkringen (separat inställbar) tillåter, t.ex. när luftkonditioneringen startas, hämtas denna från batteriet. UPS-funktion avbrottsfri strömförsörjning Om den externa energikällan är ur funktion försörjs förbrukarna av omvandlaren som är ansluten till power-support-utgången. Förbrukarna med powersharing-utgång stängs då av. Omvandlarens drifttid kan begränsas så att batteriet inte laddas ur.

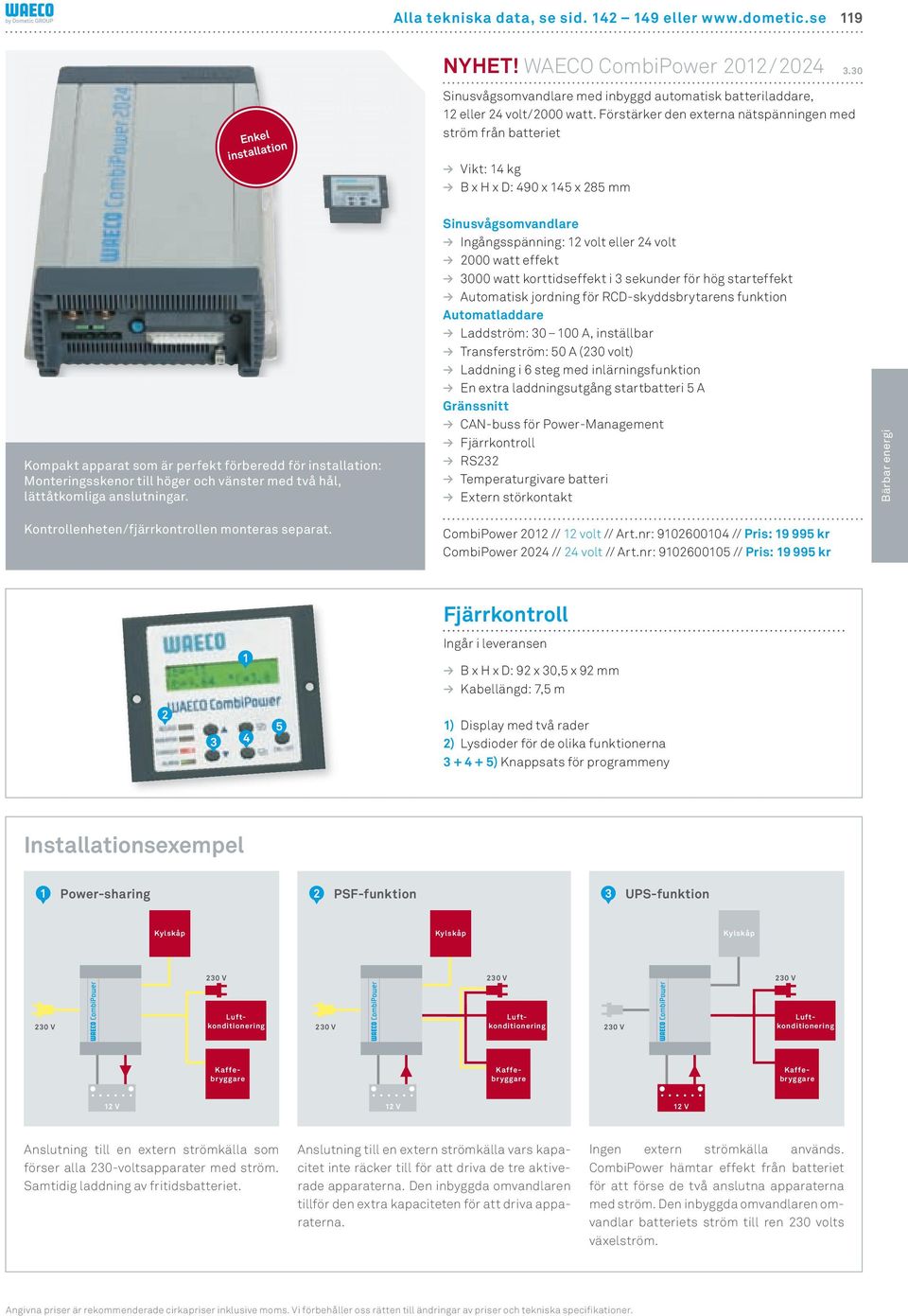

8 alla tekniska data, se sid eller nyhet! WAECO CombiPower 2012 / enkel installation Sinusvågsomvandlare med inbyggd automatisk batteriladdare, 12 eller 24 volt / 2000 watt. Förstärker den externa nätspänningen med ström från batteriet Vikt: 14 kg B x H x D: 490 x 145 x 285 mm Kompakt apparat som är perfekt förberedd för installation: Monteringsskenor till höger och vänster med två hål, lättåtkomliga anslutningar. Sinusvågsomvandlare Ingångsspänning: 12 volt eller 24 volt 2000 watt effekt 3000 watt korttidseffekt i 3 sekunder för hög starteffekt Automatisk jordning för RCD-skyddsbrytarens funktion automatladdare Laddström: A, inställbar Transferström: 50 A (230 volt) Laddning i 6 steg med inlärningsfunktion En extra laddningsutgång startbatteri 5 A gränssnitt CAN-buss för Power-Management Fjärrkontroll R S2 32 Temperaturgivare batteri Extern störkontakt Kontrollenheten / fjärrkontrollen monteras separat. CombiPower 2012 // 12 volt // Art.nr: // Pris: kr CombiPower 2024 // 24 volt // Art.nr: // Pris: kr 1 Fjärrkontroll Ingår i leveransen B x H x D: 92 x 30,5 x 92 mm Kabellängd: 7,5 m ) Display med två rader 2) Lysdioder för de olika funktionerna ) Knappsats för programmeny installationsexempel 1 Power-sharing 2 PSF-funktion 3 ups-funktion kylskåp kylskåp kylskåp 230 v 230 v 230 v 230 v luftkonditionering 230 v luftkonditionering 230 v luftkonditionering kaffebryggare kaffebryggare kaffebryggare 12 v 12 v 12 v Anslutning till en extern strömkälla som förser alla 230-voltsapparater med ström. Samtidig laddning av fritidsbatteriet. Anslutning till en extern strömkälla vars kapacitet inte räcker till för att driva de tre aktiverade apparaterna. Den inbyggda omvandlaren tillför den extra kapaciteten för att driva apparaterna. Ingen extern strömkälla används. CombiPower hämtar effekt från batteriet för att förse de två anslutna apparaterna med ström. Den inbyggda omvandlaren omvandlar batteriets ström till ren 230 volts växelström.

9 120 Omvandlare SinePower PerfectPower PocketPower omvandlare FrÅn XS Till XXl MoBila vägguttag PÅ resan i bilen, husvagnen eller båten även på fritiden är det bra att ha 230 volt tillgängligt. Då kan du ta med dig de elektriska apparater du använder mest för att göra resan ännu skönare. Du behöver oftast ett 230-voltsuttag. Energikällan som står till buds är fordonets elsystem motor- eller fritidsbatteriet. Men hur gör man för att göra om 12- eller 24-volts likspänning till 230-volts växelspänning? Det är enkelt: Med en WAECO omvandlare. Det omfattande programmet är skräddarsytt för att passa de olika användningsområdena. Vi har något för alla: Oavsett om du endast behöver ett prisvärt kompaktalternativ till den bärbara datorn eller om du har en mikrovågsugn eller en avancerad kaffebryggare som ska drivas via en omvandlare. Alla apparater håller riktigt hög kvalitet och har modern och användarvänlig design.

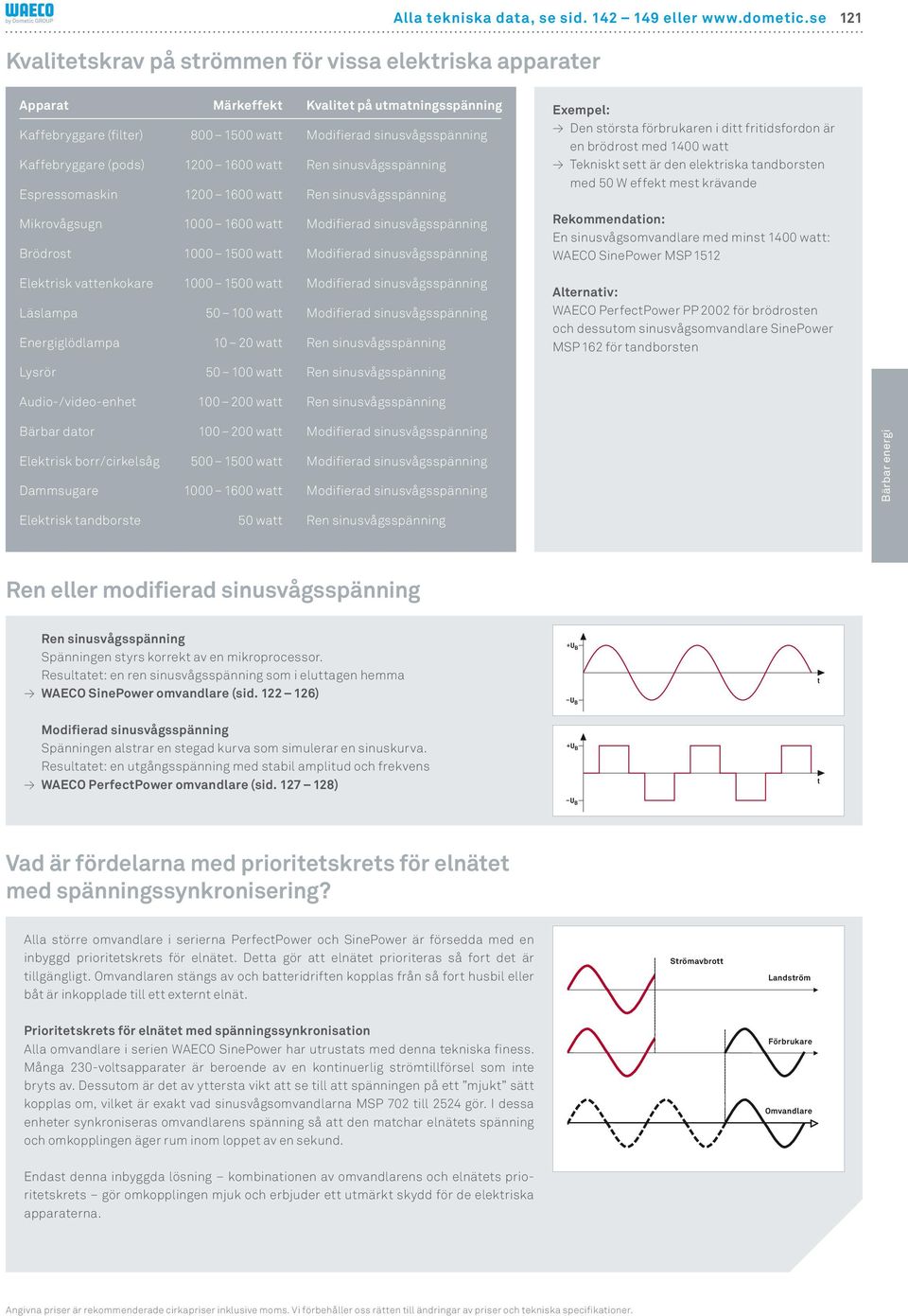

10 20 msec. Landstrom Alla tekniska data, se sid eller Kvalitetskrav på strömmen för vissa elektriska apparater Apparat Märkeffekt Kvalitet på utmatningsspänning Kaffebryggare (filter) watt Modifierad sinusvågsspänning Kaffebryggare (pods) watt Ren sinusvågsspänning Espressomaskin watt Ren sinusvågsspänning Mikrovågsugn watt Modifierad sinusvågsspänning Brödrost watt Modifierad sinusvågsspänning Elektrisk vattenkokare watt Modifierad sinusvågsspänning Läslampa watt Modifierad sinusvågsspänning Energiglödlampa watt Ren sinusvågsspänning Lysrör watt Ren sinusvågsspänning Exempel: Den största förbrukaren i ditt fritidsfordon är en brödrost med 1400 watt Tekniskt sett är den elektriska tandborsten med 50 W effekt mest krävande Rekommendation: En sinusvågsomvandlare med minst 1400 watt: WAECO SinePower MSP 1512 Alternativ: WAECO PerfectPower PP 2002 för brödrosten och dessutom sinusvågsomvandlare SinePower MSP 162 för tandborsten Audio- / video-enhet watt Ren sinusvågsspänning Bärbar dator watt Modifierad sinusvågsspänning Elektrisk borr / cirkelsåg watt Modifierad sinusvågsspänning Dammsugare watt Modifierad sinusvågsspänning Elektrisk tandborste 50 watt Ren sinusvågsspänning Ren eller modifierad sinusvågsspänning ren sinusvågsspänning Spänningen styrs korrekt av en mikroprocessor. Resultatet: en ren sinusvågsspänning som i eluttagen hemma WAECO SinePower omvandlare (sid ) Modifierad sinusvågsspänning Spänningen alstrar en stegad kurva som simulerar en sinuskurva. Resultatet: en utgångsspänning med stabil amplitud och frekvens WAECO PerfectPower omvandlare (sid ) Vad är fördelarna med prioritetskrets för elnätet med spänningssynkronisering? Alla större omvandlare i serierna PerfectPower och SinePower är försedda med en Ausfall inbyggd prioritetskrets för elnätet. Detta gör att elnätet prioriteras så fort det är tillgängligt. Omvandlaren stängs av och batteridriften kopplas från så fort husbil eller båt är inkopplade till ett externt elnät. Strömavbrott Landström Inverter Prioritetskrets för elnätet med spänningssynkronisation Alla omvandlare i serien WAECO SinePower har utrustats med denna tekniska finess. Många 230-voltsapparater är beroende av en kontinuerlig strömtillförsel som inte bryts av. Dessutom är det av yttersta vikt att se till att spänningen på ett mjukt Ausgang sätt kopplas om, vilket är exakt vad sinusvågsomvandlarna MSP 702 till 2524 gör. I dessa enheter synkroniseras omvandlarens spänning så att den matchar elnätets spänning 50 msec. och omkopplingen äger rum inom loppet av en sekund. Förbrukare Omvandlare Endast denna inbyggda lösning kombinationen av omvandlarens och elnätets prioritetskrets gör omkopplingen mjuk och erbjuder ett utmärkt skydd för de elektriska apparaterna.

11 122 Sinusvågsomvandlare integrerad fasjusterad nätprioritering Tekniska funktioner på de högeffektiva sinusomvandlarna: 1) Batteri minusanslutning 2) Batteri plusanslutning 3) Switch för konfiguration 4) Elnätssäkring 5) Utgång för fjärrkontroll 1 6) Utgång för fjärrkontroll 2 (RS232) 7) Elnätsuttag 8) Omvandlarens utgångsuttag 9) Jordanslutning 10) Huvudströmbrytare (ON/ OFF /Remote) WaeCo SinePower, 700 WaTT och HÖgre effektiva omvandlare Med ren SinuSvÅgSSPänning Prisbelönta redan innan lansering på marknaden: det kommer knappast som någon överraskning att omvandlarserien SinePower har övertygat de mest krävande jurymedlemmar. Med en kontinuerlig effekt på 700 watt och högre är det klart på nivå med professionella standarder. Med en ren sinusvågsspänning är dessa enheter det bästa tänkbara alternativet för mycket känsliga och kraftfulla apparater. De lever upp till industristandarder och kombinerar bästa tänkbara användarkomfort med ovärderliga tekniska egenskaper. Elnätets prioritetskrets med spänningssynkronisering, t.ex., prioriterar det externa elnätet så snart det är tillgängligt och ser till att spänningen till de anslutna enheterna är oavbruten med en mjuk omkoppling. Eller den automatiska aktiveringen av viloläget när inga 230-voltsapparater används, vilket sparar energi och minskar belastningen på batteriet!

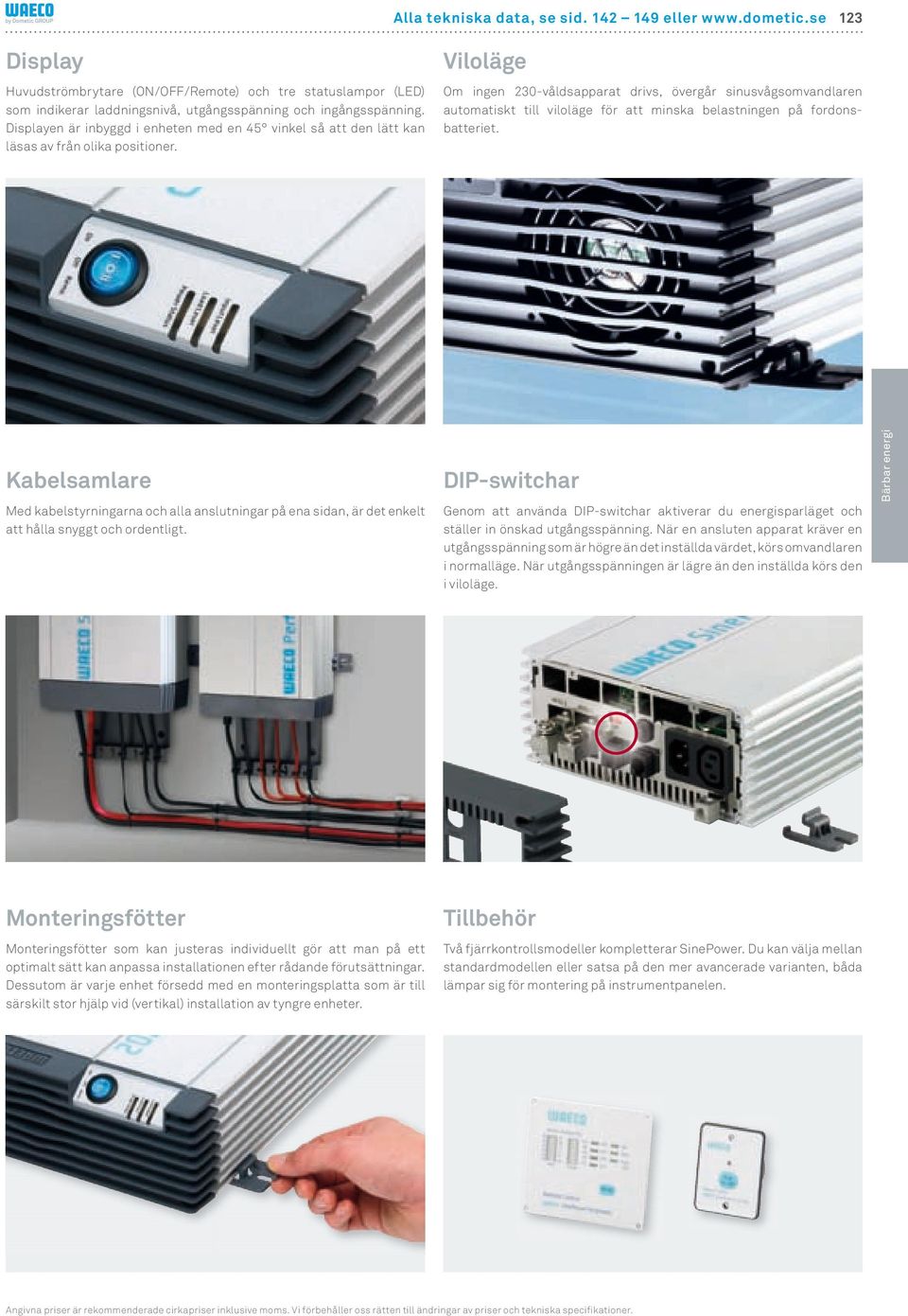

12 alla tekniska data, se sid eller display Huvudströmbrytare (ON / OFF /Remote) och tre statuslampor (LED) som indikerar laddningsnivå, utgångsspänning och ingångsspänning. Displayen är inbyggd i enheten med en 45 vinkel så att den lätt kan läsas av från olika positioner. viloläge Om ingen 230-våldsapparat drivs, övergår sinusvågsomvandlaren auto matiskt till viloläge för att minska belastningen på fordonsbatteriet. kabelsamlare Med kabelstyrningarna och alla anslutningar på ena sidan, är det enkelt att hålla snyggt och ordentligt. dip-switchar Genom att använda DIP-switchar aktiverar du energisparläget och ställer in önskad utgångsspänning. När en ansluten apparat kräver en utgångsspänning som är högre än det inställda värdet, körs omvandlaren i normalläge. När utgångsspänningen är lägre än den inställda körs den i viloläge. Monteringsfötter Monteringsfötter som kan justeras individuellt gör att man på ett optimalt sätt kan anpassa installationen efter rådande förutsättningar. Dessutom är varje enhet försedd med en monteringsplatta som är till särskilt stor hjälp vid (vertikal) installation av tyngre enheter. Tillbehör Två fjärrkontrollsmodeller kompletterar SinePower. Du kan välja mellan standardmodellen eller satsa på den mer avancerade varianten, båda lämpar sig för montering på instrumentpanelen.

13 124 Sinusvågsomvandlare Ren sinusvågsspänning WAECO SinePower MSP 2012 NÄR ENDAST DET BÄSTA ÄR GOTT NOG När andra omvandlare lägger av lägger WAECO SinePower högeffektsomvandlare in nästa växel. Ren 230-volts växelspänning även för extra känsliga förbrukare med hög effekt inga problem. Utföranden med upp till 2500 watt effekt öppnar oanade användningsmöjligheter och gör att du alltid är på den säkra sidan. Användarkomforten och kvaliteten på apparaterna överträffar det mesta och är till och med njutbara på håll: Det är bara att ansluta en av de två fjärrkontroller som finns som tillbehör. Båda fjärrkontrollerna kan monteras i panelen.

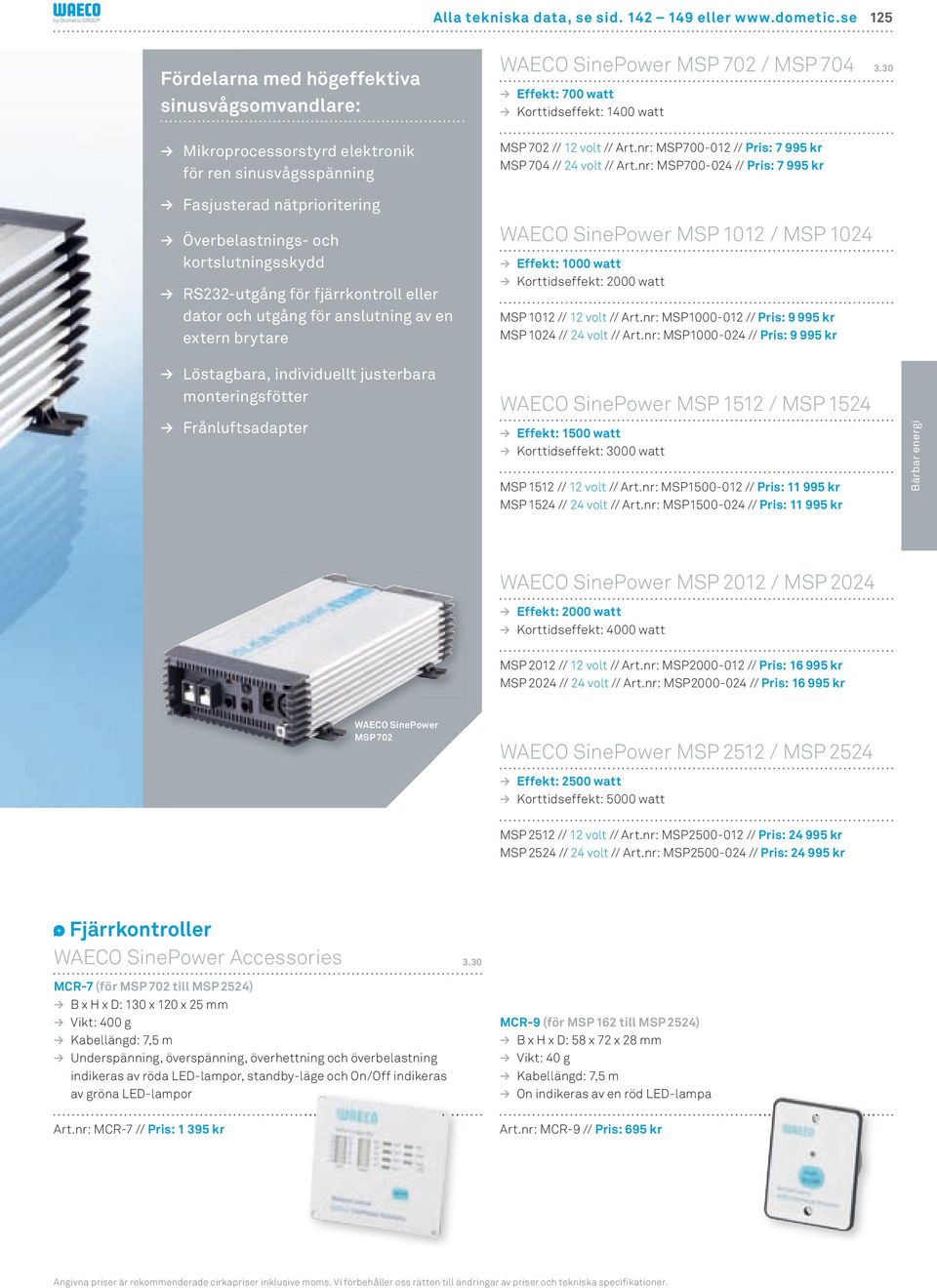

14 alla tekniska data, se sid eller Fördelarna med högeffektiva sinusvågsomvandlare: Mikroprocessorstyrd elektronik för ren sinusvågsspänning WAECO SinePower MSP 702 / MSP 704 effekt: 700 watt Korttidseffekt: 1400 watt MSP 702 // 12 volt // Art.nr: MSP // Pris: kr MSP 704 // 24 volt // Art.nr: MSP // Pris: kr 3.30 Fasjusterad nätprioritering Överbelastnings- och kortslutningsskydd RS232-utgång för fjärrkontroll eller dator och utgång för anslutning av en extern brytare WAECO SinePower MSP 1012 / MSP 1024 effekt: 1000 watt Korttidseffekt: 2000 watt MSP 1012 // 12 volt // Art.nr: MSP // Pris: kr MSP 1024 // 24 volt // Art.nr: MSP // Pris: kr Löstagbara, individuellt justerbara monteringsfötter Frånluftsadapter WAECO SinePower MSP 1512 / MSP 1524 effekt: 1500 watt Korttidseffekt: 3000 watt MSP 1512 // 12 volt // Art.nr: MSP // Pris: kr MSP 1524 // 24 volt // Art.nr: MSP // Pris: kr WAECO SinePower MSP 2012 / MSP 2024 effekt: 2000 watt Korttidseffekt: 4000 watt MSP 2012 // 12 volt // Art.nr: MSP // Pris: kr MSP 2024 // 24 volt // Art.nr: MSP // Pris: kr WaeCo SinePower MSP 702 WAECO SinePower MSP 2512 / MSP 2524 effekt: 2500 watt Korttidseffekt: 5000 watt MSP 2512 // 12 volt // Art.nr: MSP // Pris: kr MSP 2524 // 24 volt // Art.nr: MSP // Pris: kr + Fjärrkontroller WAECO SinePower Accessories 3.30 MCr-7 (för MSP 702 till MSP 2524) B x H x D: 130 x 120 x 25 mm Vikt: 400 g Kabellängd: 7,5 m Underspänning, överspänning, överhettning och överbelastning indikeras av röda LED-lampor, standby-läge och On / Off indikeras av gröna LED-lampor Art.nr: MCR-7 // Pris: kr MCr-9 (för MSP 162 till MSP 2524) B x H x D: 58 x 72 x 28 mm Vikt: 40 g Kabellängd: 7,5 m On indikeras av en röd LED-lampa Art.nr: MCR-9 // Pris: 695 kr

15 126 Sinusvågsomvandlare Fördelarna: Mikroprocessorstyrd elektronik för ren sinusvågsspänning Överbelastnings- och kortslutningsskydd Kan aktiveras och stängas av med en extern brytare Utgång för fjärrkontroll Löstagbara, individuellt justerbara monteringsfötter WaeCo SinePower MSP resp. 24-volts cigarettändarkontakt (SinePower MSP 162 / MSP 164) Fack för 12- resp. 24-voltskontakter på MSP 162 och MSP 164 Baksidan med utgång för fjärrkontroll Display med huvudbrytare och LED-lampor Löstagbara, individuellt justerbara monteringsfötter WaeCo SinePower SinuSvÅgSoMvandlare upp Till 350 WaTT Även omvandlare med lägre effekt i serien SinePower har WAECOs speciella design. De omvandlar 12- eller 24-volts batterispänning till ren 230 volts växelström, alltså precis samma ström som i eluttagen hemma. Detta gör att omvandlarna lämpar sig utmärkt för apparater som är känsliga för variationer i strömtillförseln ombord. Komfortdetaljer: justerbara monteringsfötter, utgång för fjärrkontroll, extern ON / OFF-brytare. WAECO SinePower MSP 162 / MSP Fjärrkontroll WAECO SinePower Accessories 3.30 effekt: 150 watt Korttidseffekt: 300 watt 12- resp. 24-volts cigarettändarkontakt MSP 162 // 12 volt // Art.nr: MSP // Pris: kr MSP 164 // 24 volt // Art.nr: MSP // Pris: kr MCr-9 (MSP 162 till MSP 2524) B x H x D: 58 x 72 x 28 mm Vikt: 40 g Kabellängd: 7,5 m Art.nr: MCR-9 // Pris: 695 kr WAECO SinePower MSP 352 / MSP effekt: 350 watt Korttidseffekt: 700 watt MSP 352 // 12 volt // Art.nr: MSP // Pris: kr MSP 354 // 24 volt // Art.nr: MSP // Pris: kr

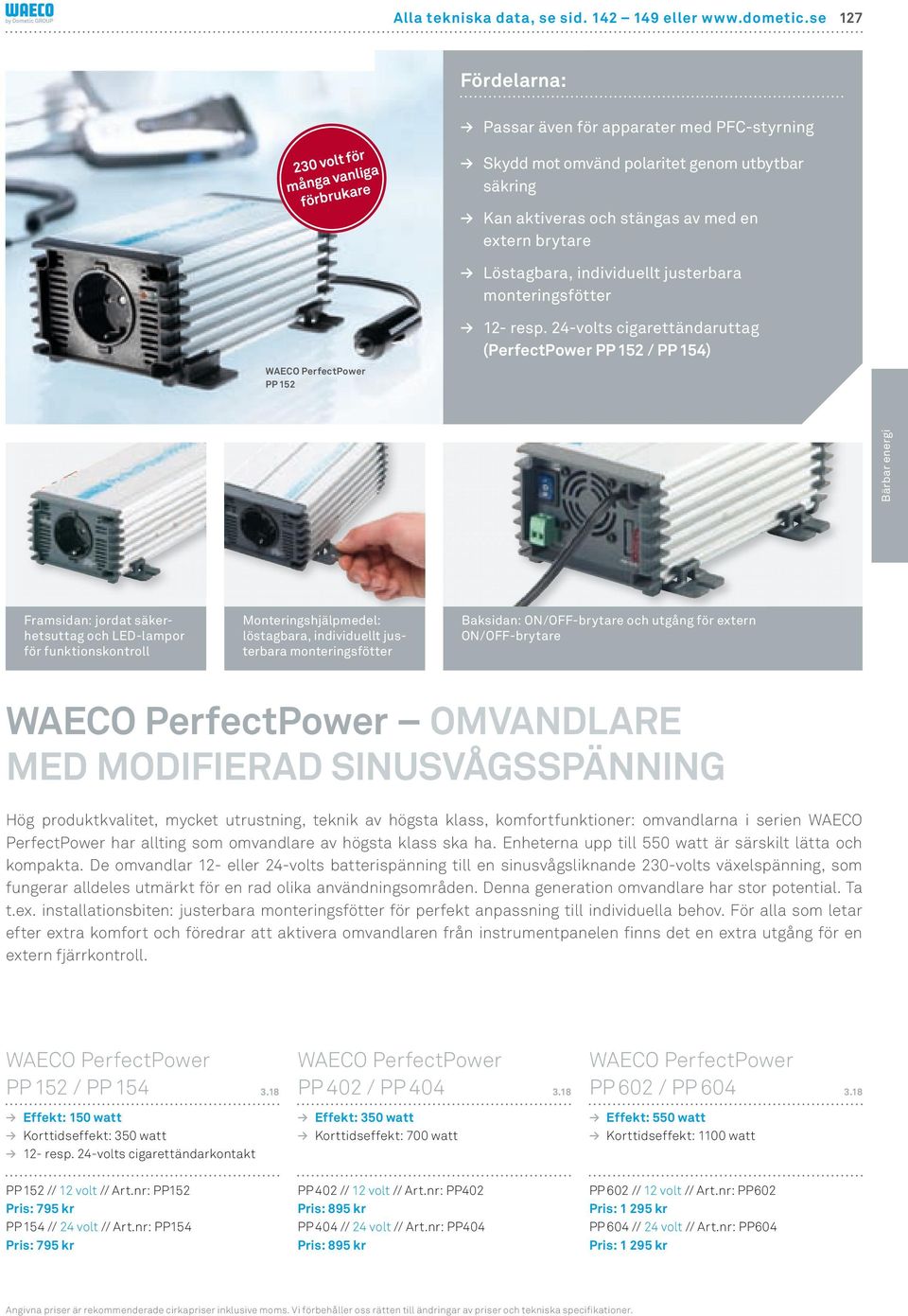

16 alla tekniska data, se sid eller Fördelarna: 230 volt för många vanliga förbrukare Passar även för apparater med PFC-styrning Skydd mot omvänd polaritet genom utbytbar säkring Kan aktiveras och stängas av med en extern brytare Löstagbara, individuellt justerbara monteringsfötter WaeCo PerfectPower PP resp. 24-volts cigarettändaruttag (PerfectPower PP 152 / PP 154) Framsidan: jordat säkerhetsuttag och LED-lampor för funktionskontroll Monteringshjälpmedel: löstagbara, individuellt justerbara monteringsfötter Baksidan: ON / OFF-brytare och utgång för extern ON / OFF-brytare WaeCo PerfectPower omvandlare Med ModiFierad SinuSvÅgSSPänning Hög produktkvalitet, mycket utrustning, teknik av högsta klass, komfortfunktioner: omvandlarna i serien WAECO PerfectPower har allting som omvandlare av högsta klass ska ha. Enheterna upp till 550 watt är särskilt lätta och kompakta. De omvandlar 12- eller 24-volts batterispänning till en sinusvågsliknande 230-volts växelspänning, som fungerar alldeles utmärkt för en rad olika användningsområden. Denna generation omvandlare har stor potential. Ta t.ex. installationsbiten: justerbara monteringsfötter för perfekt anpassning till individuella behov. För alla som letar efter extra komfort och föredrar att aktivera omvandlaren från instrumentpanelen finns det en extra utgång för en extern fjärrkontroll. WAECO PerfectPower PP 152 / PP 154 effekt: 150 watt Korttidseffekt: 350 watt 12- resp. 24-volts cigarettändarkontakt WAECO PerfectPower PP 402 / PP 404 effekt: 350 watt Korttidseffekt: 700 watt WAECO PerfectPower PP 602 / PP effekt: 550 watt Korttidseffekt: 1100 watt PP 152 // 12 volt // Art.nr: PP152 Pris: 795 kr PP 154 // 24 volt // Art.nr: PP154 Pris: 795 kr PP 402 // 12 volt // Art.nr: PP402 Pris: 895 kr PP 404 // 24 volt // Art.nr: PP404 Pris: 895 kr PP 602 // 12 volt // Art.nr: PP602 Pris: kr PP 604 // 24 volt // Art.nr: PP604 Pris: kr

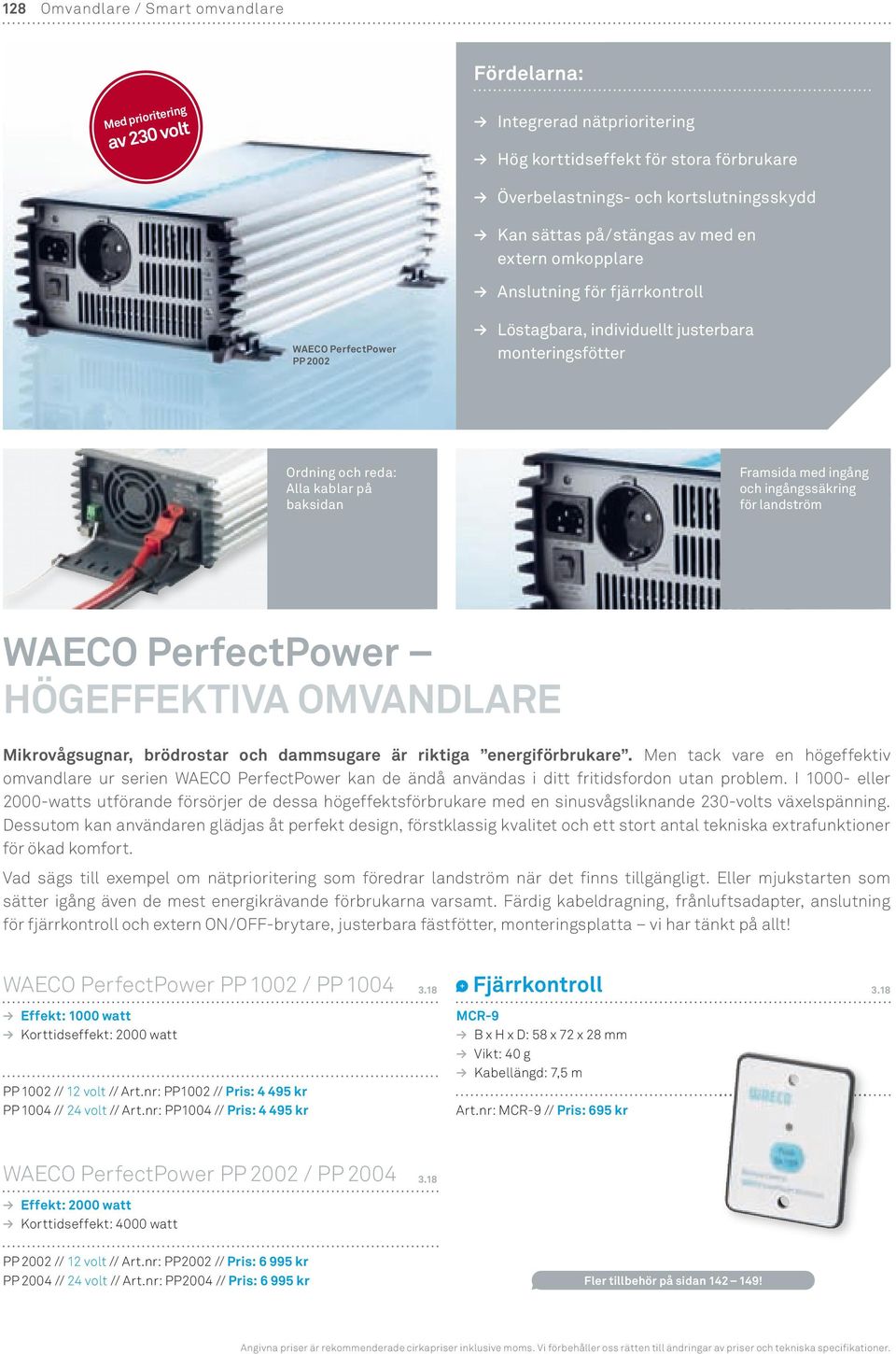

17 128 Omvandlare / Smart omvandlare Fördelarna: med prioritering av 230 volt Integrerad nätprioritering Hög korttidseffekt för stora förbrukare Överbelastnings- och kortslutningsskydd Kan sättas på / stängas av med en extern omkopplare Anslutning för fjärrkontroll WAeCo PerfectPower PP 2002 Löstagbara, individuellt justerbara monteringsfötter Ordning och reda: Alla kablar på baksidan Framsida med ingång och ingångssäkring för landström WAeCo PerfectPower HÖGeFFekTIvA omvandlare mikrovågsugnar, brödrostar och dammsugare är riktiga energiförbrukare. Men tack vare en högeffektiv omvandlare ur serien WAECO PerfectPower kan de ändå användas i ditt fritidsfordon utan problem. I eller 2000-watts utförande försörjer de dessa högeffektsförbrukare med en sinusvågsliknande 230-volts växelspänning. Dessutom kan användaren glädjas åt perfekt design, förstklassig kvalitet och ett stort antal tekniska extrafunktioner för ökad komfort. Vad sägs till exempel om nätprioritering som föredrar landström när det finns tillgängligt. Eller mjukstarten som sätter igång även de mest energikrävande förbrukarna varsamt. Färdig kabeldragning, frånluftsadapter, anslutning för fjärrkontroll och extern ON / OFF-brytare, justerbara fästfötter, monteringsplatta vi har tänkt på allt! WAECO PerfectPower PP 1002 / PP Fjärrkontroll 3.18 effekt: 1000 watt Korttidseffekt: 2000 watt PP 1002 // 12 volt // Art.nr: PP1002 // Pris: kr PP 1004 // 24 volt // Art.nr: PP1004 // Pris: kr mcr-9 B x H x D: 58 x 72 x 28 mm Vikt: 40 g Kabellängd: 7,5 m Art.nr: MCR-9 // Pris: 695 kr WAECO PerfectPower PP 2002 / PP effekt: 2000 watt Korttidseffekt: 4000 watt PP 2002 // 12 volt // Art.nr: PP2002 // Pris: kr PP 2004 // 24 volt // Art.nr: PP2004 // Pris: kr Fler tillbehör på sidan !

18 Alla tekniska data, se sid eller Fördelarna: Idealiskt för mobil drift av bärbara datorer Lätt och kompakt Överbelastnings- och kortslutningsskydd Cigarettändarkontakt USB-laddaruttag Monteringsfäste Jordat uttag på TSI 102 WAeCo PocketPower omvandlare I miniformat Säljare, hantverkare, teknisk kundtjänst: Alla har med sig en dator när de är på resande fot. De inbyggda batterierna brukar dessvärre inte hålla speciellt länge, vilket utgör en stor risk att datorn drar sin sista suck i det det avgörande läget. Det momentet är lätt att förebygga med en PocketPower Smart omvandlare mellan datorn och cigarettändaruttaget. Den får den energi som behövs från fordonets 12-voltsbatteri och ser till att den bärbara datorn fungerar perfekt tack vare att batteriet alltid är laddat. Den prisvärda PocketPower SI 102 ger en sinusliknande 230-volts växelspänning som kan användas till många tillämpningar. Om du vill ha störningsfri drift av känsliga förbrukare och känna dig helt säker kommer du att tycka om TSI 102: Ren sinusspänning, ett jordat uttag och flera komfortabla extrafunktioner gör den unik på marknaden! WAECO PocketPower SI 102 modifierad sinusutgångsspänning Uteffekt: 100 watt Korttidsuteffekt: 200 watt Monteringsfäste Euro-uttag Vikt: 282 g B x H x D: 67 x 43 x 125 mm Art.nr: // Pris: 675 kr Power-pris 675 kr WAECO PocketPower TSI ren sinusutgångsspänning Uteffekt: 120 watt Korttidsuteffekt: 200 watt Monteringsfäste Jordat uttag Vikt: 650 g B x H x D: 92 x 64 x 180 mm Art.nr: // Pris: kr

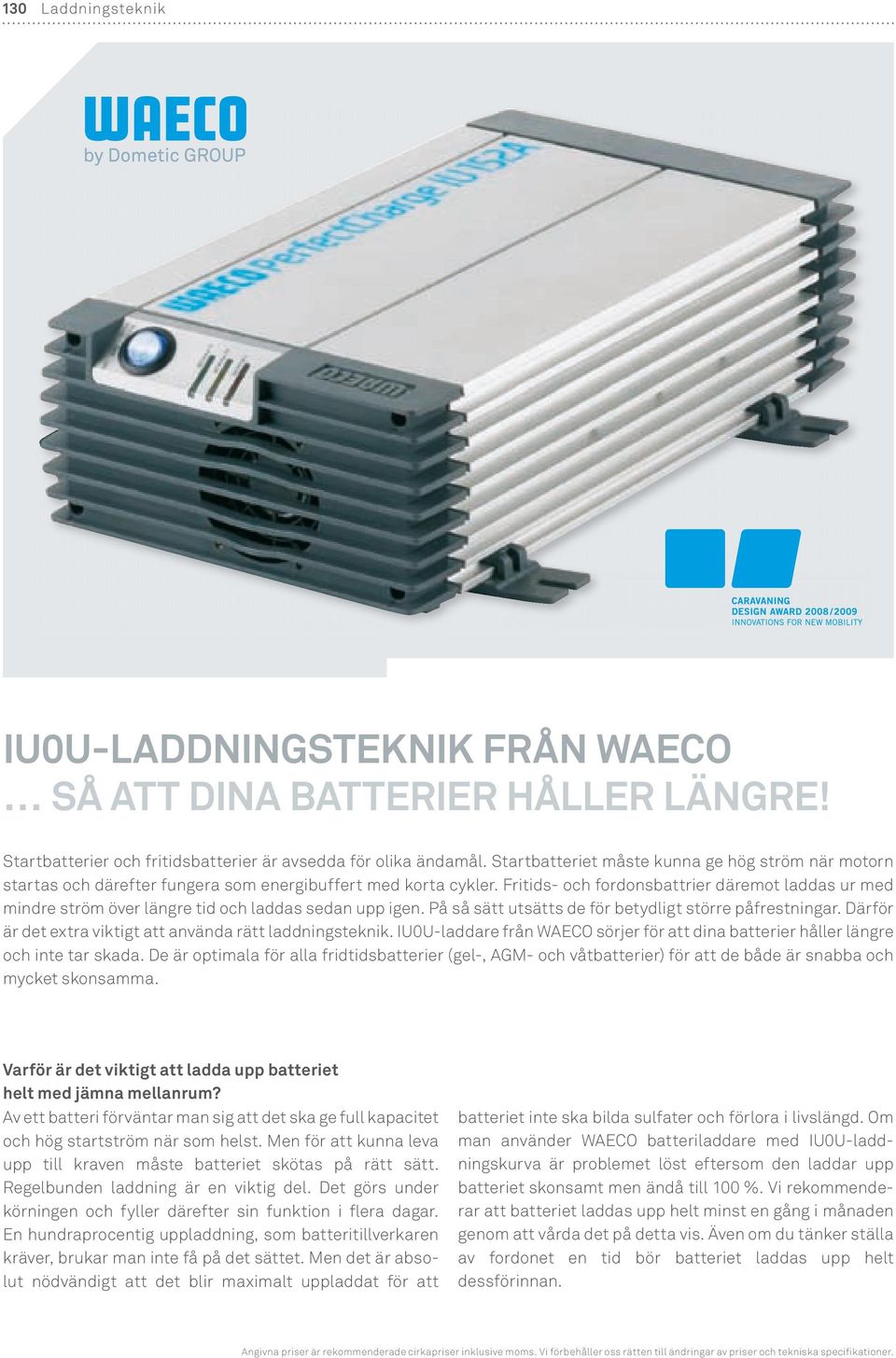

19 130 Laddningsteknik IU0U-LADDNINGSTekNIk FrÅN WAeCo SÅ ATT DINA BATTerIer HÅLLer LÄNGre! Startbatterier och fritidsbatterier är avsedda för olika ändamål. Startbatteriet måste kunna ge hög ström när motorn startas och därefter fungera som energibuffert med korta cykler. Fritids- och fordonsbattrier däremot laddas ur med mindre ström över längre tid och laddas sedan upp igen. På så sätt utsätts de för betydligt större påfrestningar. Därför är det extra viktigt att använda rätt laddningsteknik. IU0U-laddare från WAECO sörjer för att dina batterier håller längre och inte tar skada. De är optimala för alla fridtidsbatterier (gel-, AGM- och våtbatterier) för att de både är snabba och mycket skonsamma. varför är det viktigt att ladda upp batteriet helt med jämna mellanrum? Av ett batteri förväntar man sig att det ska ge full kapacitet och hög startström när som helst. Men för att kunna leva upp till kraven måste batteriet skötas på rätt sätt. Regelbunden laddning är en viktig del. Det görs under körningen och fyller därefter sin funktion i flera dagar. En hundraprocentig uppladdning, som batteritillverkaren kräver, brukar man inte få på det sättet. Men det är absolut nödvändigt att det blir maximalt uppladdat för att batteriet inte ska bilda sulfater och förlora i livslängd. Om man använder WAECO batteriladdare med IU0U-laddningskurva är problemet löst eftersom den laddar upp batteriet skonsamt men ändå till 100 %. Vi rekommenderar att batteriet laddas upp helt minst en gång i månaden genom att vårda det på detta vis. Även om du tänker ställa av fordonet en tid bör batteriet laddas upp helt dessförinnan.

20 Alla tekniska data, se sid eller IU0U-laddningskaraktäristik Denna snabba och skonsamma laddningsteknik bygger på den beprövade IU-karaktäristiken. Den innehåller dessutom tidskonstanten 0 och ytterligare en konstantspänning U för kompensationsladdning av batteriet. Precis som vid IU-karaktäristiken startas laddningen med konstant ström. När gasningsspänningen har nåtts behålls denna tills laddströmmen har sjunkit till ett minimivärde. Därefter reduceras laddspänningen till konstantspänning laddningen är klar. Begränsning av U0-fasen För att inte batteriet ska överladdas om en förbrukare samtidigt drar ström är U0-fasen tidsbegränsad. Omkopplingen från laddspänningen U0 till konstantspänningen U görs när batteriet är laddat till 100 %. Ett tecken på detta är att strömför- U (V) I brukningen minskar. I (A) U0 8/16 h Om batterinätet belastas med en förbrukarström under laddningen (t.ex. om ljuset tänds) når laddströmmen aldrig det lägre strömvärdet som krävs för omkoppling till U-fasen. Genom att U0-fasen begränsas till en viss tid kopplar laddaren om till U-fasen oberoende av laddströmmen. På så sätt kan inte batteriet bli överladdat. I (A) U (V) U Zeit (h) U (V) I (A) I U0 8/16 h U U (V) I (A) U0 8/16 h U I (A) U (V) I (A) U (V) Baslast Grundlast Zeit Tid (h) Zeit Tid (h) U (V) I (A) U0 8/16 h U Fördelarna med en temperaturgivare Temperaturgivare rekommenderas om man laddar i varierande Grundlast eller extrema temperaturer. Temperaturen har nämligen avgörande betydelse för att batteriet ska få otpimal laddspänning. Zeit (h) Kalla batterier har högre gasningsspänning än varma batterier. Givaren monteras på eller i närheten av batteriet och mäter temperaturen. Beroende på resultatet ökar eller minskar laddaren den spänning som krävs för uppladdningen och den konstanta laddningen. Vid hög temperatur reduceras spänningen (gasningsskydd) och vid låg temperatur ökas den (bättre fulladdning av batteriet). Diagrammet förtydligar hur laddspänningen följer temperaturen när man använder temperaturgivaren. Alla PerfectCharge IU0U-laddare i serien IU 152A till IU 802A kan kompletteras med temperaturgivaren TF-500, finns som tillbehör (sid. 135). I (A) U (V) Laddning av flera batterier samtidigt Om två eller flera batterier används oberoende av varandra utsätts de också för olika belastning och har olika behov av uppladdning. Dubbel- och trippelladdarna PerfectCharge i serien IU 152A till IU 802A (sid ) med två eller tre utgångar tar hänsyn till detta. Dessutom finns ett separat ladduttag för fordonens startbatteri. Dioderna i laddaren bryter laddströmmen och motverkar att batterierna laddar varandra. Först laddas batteriet med lägst laddning upp till samma effektnivå som det fullare batteriet. När de har samma spänningsnivå fortsätter laddningen av alla batterierna tills de är uppladdade. Naturligtvis kan man även ansluta en dubbel- eller trippelladdare till enbart ett eller två batterier. Temperaturkompensering 15,0 V 14,4 V 13,8 V 13,0 V Slutspänning Ladeschlussspannung Underhållsspänning Erhaltungsladespannung Temperatur ( C)

21 132 IU0U-automatladdare Tekniska specifikatioiner för IU0U-automatladdare: 1) IEC-uttag 2) Uttag för temperaturgivare 3) Anslutning för fjärrkontroll 4) Switch för konfigurering av laddkurvorna 5) Batteri plusanslutningar för laddning av upp till tre batterier samtidigt 6) Batteri minusanslutning LADDNINGSTekNIkeNS HÖGSTA klass PerFekT IN I minsta DeTALJ! Premiumkvalitet, lång livslängd och en design som redan har fått pris. Vi tänkte på allt när vi skapade laddargenerationen PerfectCharge. Användaren får allt man kan begära av en laddare som klarar alla typer av användning. Oavsett om det gäller flerstegs laddningskurva, inställbar laddeffekt, överladdningsskydd, specialfunktionen conditioning / refreshing, sleep mode-funktionen, IEC-uttag och optimal förberedelse för montering det är bara några av de många detaljer som ger automatladdarna från WAECO så hög kvalitetsnivå.

22 Alla tekniska data, se sid eller Display Extra praktiskt designad huvudströmbrytare (ON / OFF / viloläge) och tre status-led:er som visar den aktuella laddningsnivån. Displayen är monterad i 45 vinkel så att den går lätt att läsa av från alla håll. DIP-switch Fyra switchar för val av optimal laddkurva här kan man ställa in laddspänning och laddtider för batterityperna gel-, AGM- och våtbatterier enligt tillverkarnas uppgifter. Tack vare funktionen conditioning / refreshing kan trötta batterier piggas upp igen. kabelordnare Ordning och reda tack vare förberedda kabeldragningar och samlade anslutningar på ena sidan. Sleep mode (viloläge) I sleep mode-läget halveras laddningseffekten och fläkten stängs av. På så sätt arbetar laddaren ljudlöst och kan tack vare den lägre strömförbrukningen även användas på campingplatser med låg säkring. monteringsfötter Med de löstagbara, individuellt justerbara monteringsfötterna kan enheten anpassas exakt till monteringsutrymmet. I leveransen ingår dessutom: En monteringsplatta som är extra praktisk vid väggmontering av tunga apparater. Tillbehör PerfectCharge automatladdare har två ytterligare extrafunktioner. Fjärrkontrollen för extra hög komfort. Temperaturgivaren rekommenderas om batterierna ska laddas i varierande eller extrema temperaturer. Information på sidan 135. Fjärrkontroll och temperaturgivare

23 134 IU0U-automatladdare WAeCo PerfectCharge IU 802A Fördelarna med IU0U-automatladdare: Flerstegs IU0U-kurva optimerar laddningen av våt-, gel- och AGM-batterier Överladdningsskydd tack vare tidsbegränsad U0-fas (8 / 16 h) Snabb laddning utan strömdippar Sleep mode (viloläge) Löstagbara,individuellt justerbara monteringsfötter Monteringshjälp med kabelordnare Frånluftsadapter Fjärrkontroll och temperaturgivare som tillbehör omfattande ProGrAm FÖr ProFFS och NYBÖrJAre WAECO PerfectCharge IU0U-automatladdare är lämpliga för alla fritidsbatterier (gel-, AGM- och våtbatterier). De laddar upp snabbt och skonsamt och garanterar därmed lång livslängd för batteriet. De kompakta apparaterna med hög kapacitet finns i modeller från 15 A till 80 A och även som dubbel- eller trippelladdare för laddning av flera batterier samtidigt. En beprövad och mycket prisvärd startmodell med IU0U-laddningsteknik är WAECO PerfectCharge IU 812. Gjord för laddning av fritidsbatterier på max. 100 Ah och därmed idealisk för batterier till parkeringshjälp.

24 Alla tekniska data, se sid eller IU0U-automatladdare av högsta kvalitet För laddning av upp till tre batterier samtidigt Laddning av 1 batteri + startbatteri WAECO PerfectCharge IU 152A 3.16 Laddning av 2 batterier + startbatteri WAECO PerfectCharge IU 252A / IU 154A 3.16 Batterianslutning: en plus 1 A-utgång för startbatteri Max. batterikapacitet: 150 Ah max. laddström: 15 A Vikt: ca 3,1 kg B x H x D: 175 x 91 x 310 mm IU 152A // 12 volt // Art.nr: // Pris: kr 230 v 12 v Batterianslutning: Två plus 1 A-utgång för startbatteri Max. batterikapacitet: 300 Ah (IU 252A), 200 Ah (IU 154A) max. laddström: 25 A (IU 252A), 15 A (IU 154A) Vikt: ca 3,8 kg B x H x D: 208 x 96 x 332 mm IU 252A // 12 volt // Art.nr: // Pris: kr IU 154A // 24 volt // Art.nr: // Pris: kr 230 v 12 v 230 v 24 v Laddning av 3 batterier WAECO PerfectCharge IU 452A / IU 254A Batterianslutning: Tre Max. batterikapacitet: 500 Ah (IU 452A), 300 Ah (IU 254A) max. laddström: 45 A (IU 452A), 25 A (IU 254A) Vikt: ca 5,5 kg B x H x D: 208 x 96 x 418 mm v 12 v 230 v 24 v Laddning av 3 batterier WAECO PerfectCharge IU 802A / IU 404A Batterianslutning: Tre Max. batterikapacitet: 800 Ah (IU 802A), 400 Ah (IU 404A) max. laddström: 80 A (IU 802A), 40 A (IU 404A) Vikt: ca 6,5 kg B x H x D: 208 x 96 x 453 mm v 12 v 230 v 24 v IU 452A // 12 volt // Art.nr: // Pris: kr IU 254A // 24 volt // Art.nr: // Pris: kr IU 802A // 12 volt // Art.nr: // Pris: kr IU 404A // 24 volt // Art.nr: // Pris: kr + Tillbehör WAECO PerfectCharge Accessories Fjärrkontroll till IU0U-automatladdare i serien IU 152A till IU 802A B x H x D: 65 x 110 x 25 mm (därav 22 mm monteringsdjup) LED för statusindikering, ON / OFF-knapp för viloläge Ingår i leveransen: ca 5 m lång anslutningskabel WAECO PerfectCharge Accessories Temperaturgivare med 5 m ledning IU0U-laddare i serien IU 152A till IU 802A kan kompletteras med temperaturgivare som finns som tillbehör. Art.nr: 901-RC // Pris: 450 kr Art.nr: TF-500 // Pris: 250 kr rejäl kapacitet till ett lågt pris WAECO PerfectCharge IU 812 IU0U-automatladdare, 12 volt Optimal laddningsteknik för 12 volts våt-, gel- och AGM-batterier Ingångsspänning: 230 volt Ingångsspänningsområde: volt / Hz Batteriets märkeffekt: 12 volt Laddspänning: 14,4 volt Underhållsspänning: 13,6 volt Max. batterikapacitet: 100 Ah Max. laddström: 8 A Drifttemperatur: 0 C till +50 C Art.nr: / 1 // Pris: 995 kr WAeCo IU0U-automatladdare: Perfekt laddningsteknik för fritidsbatterier på upp till 100 Ah

25 136 Laddningsomvandlare Spänningsstabiliserande för känsliga 12-voltsförbrukare Elsystem 12 V eller 12 V 12 V Förbrukare IU-laddningsomvandlaren integreras enkelt i kablarna till start- och fritidsbatteriet, ökar laddspänningen till 14,2 volt och garanterar på så sätt optimal laddning under körning. Omvandlaren kan sättas på och stängas av med en extern styrsignal som D+ från generatorn eller med en 12-voltsomkopplare. Dessutom stabiliserar den spänningen och är därmed perfekt för känsliga 12-voltsförbrukare som kräver konstant spänning (t.ex. navigationssystem, LCD-skärmar). IU-laddningsomvandlaren integreras i så fall i ledningen till förbrukaren. Den jämnar ut över- och underspänning mellan 8 16 volt och motverkar därmed att förbrukarna slutar fungera eller går sönder. IU-LADDNINGSomvANDLAre BATTerILADDNING UNDer körning Många husbilsägare litar helt på att generatorn laddar upp alla batterierna helt och hållet. Man märker oftast först när batteriets spänning börjar avta att detta inte fungerat som det ska. Orsaken: Långa ledningar med för liten ledararea som finns i många husbilar. WAECO PerfectCharge IU-laddningsomvandlare löser problement och sörjer för att batteriet laddas på rätt sätt under körningen. Finns i tre olika kapacitetsutföranden.

26 Alla tekniska data, se sid eller Laddningsomvandlare och batteriladdare i tre modeller för 8 A, 20 A och 40 A Idealisk för laddning av fritidsbatterier under körning 3.16 WAECO PerfectCharge DC 08 / DC 20 / DC 40 WAeCo PerfectCharge DC 08 Ingångsspänning: 12 volt Ingångsspänningsområde: 8 16 volt Utgångsström: 8 A (DC 08), 20 A (DC 20), 40 A (DC 40) Utgångsspänning: 14,2 volt ±0,1 volt Verkningsgrad: upp till 87 % Tomgångsförbrukning: 20 ma Vikt: 0,75 kg (DC 08), 1,2 kg (DC 20), 2,1 kg (DC 40) B x H x D: 115 x 70 x 100 (DC 08), 115 x 70 x 160 (DC 20), 115 x 70 x 270 (DC 40) Kontrollmärke: e-provning enligt EMC / fordonsdirektiv DC 08 // 8 A // 12 volt 12 volt // Art.nr: DC // Pris: kr DC 20 // 20 A // 12 volt 12 volt // Art.nr: DC // Pris: kr DC 40 // 40 A // 12 volt 12 volt // Art.nr: DC // Pris: kr WAeCo PerfectCharge DC 20 WAeCo PerfectCharge DC 40 Fördelarna med IU-laddningsomvandlare: Fullständig laddning av batteriet under körning Spänningsstabiliserande för känsliga 12-voltsförbrukare Hög verkningsgrad Galvaniskt isolerad Ren utgångsspänning Parallelldrift Extra ingång för till- / frånkoppling

27 138 Elverk Dometic elverk Elverk från Dometic ger säker strömförsörjning överallt där inget elnät är tillgängligt. Oumbärliga för dig som älskar friluftsliv och kräver maximal frihet och oberoende. Hög kapacitet, låg bränsleförbrukning och hög produktkvalitet är utmärkande för hela serien. Utrustade med bensin-, diesel- eller gasmotorer genererar de beprövade elverken 230 volt när du är ute på tur eller på campingplatsen. De ser till att luftkonditioneringen går trots att det inte finns eluttag och gör det möjligt att använda verktyg, köks- och kontorsapparater. Alla TEC-varianter är nu även försedda med ytterligare en komfortfunktion: autostart-funktionen. Om funktionen är aktiverad startas elverken automatiskt om det inte finns tillräckligt med spänning i batteriet. Elverket laddar därefter upp batteriet. De kompakta aggregaten kan monteras på fordonets golv eller i ett förvaringsfack som går att komma åt från utsidan. Enheterna manövreras med den medföljande fjärrkontrollen.

28 Alla tekniska data, se sid eller FÖr BeNSIN och GASoL TEC 29 / 29 LPG är den mest köpta modellen av Dometics elverk. Otroligt kompakt konstruktion som endast väger 44 kg, lätt att montera i eller på fordonet. Med en effekt på 2600 watt är den lika stark som föregångarna, men extra tyst. Hög verkningsgrad, även vid låga temperaturer eller efter kallstarter, låg bränsleförbrukning. Finns i bensin- och gasolutförande. Bensin LPG med min. 60 % propanhalt Dometic TEC 29 2,6-kW-elverk för 230-volts växelström för drift med bensin Dometic TEC 29LPG ,6-kW-elverk för 230-volts växelström för drift med gasol Utgångsspänning: 230 volt ±1 % (konstant) / ren sinusspänning Max. startström: 33 A Effekt: 2600 watt, korttidseffekt: 2900 watt Vikt: 44 kg B x H x D: 480 x 290 x 385 mm Utgångsspänning: 230 volt ±1 % (konstant) / ren sinusspänning Max. startström: 33 A Effekt: 2600 watt, korttidseffekt: 2900 watt Vikt: 44 kg B x H x D: 480 x 290 x 385 mm Art.nr: // Pris: kr + Tillbehör Art.nr: // Pris: kr + Tillbehör Bränsletank 15 liter, plast AG 101 // Art.nr: Pris: kr Bränsletank 20 liter, rostfritt stål AG 100 // Art.nr: Pris: kr Slangsats till AG 100 / 101, AG 150 // Art.nr: Pris: kr Flexibel metallslang 25 mm AG 125 // Art.nr: Pris: 595 kr Flexibel metallslang 25 mm AG 125 // Art.nr: Pris: 595 kr Fördelarna: Hög effekt Lämpligt för att driva alla Dometics luftkonditioneringar Låg förbrukning Parallell drift av 2x TEC 29 (LPG) möjlig Fjärrkontroll ingår i leveransen NYHeT! Autostartfunktion för automatisk uppladdning av batterierna

29 140 Elverk kraftpaket med DIeSeLmoTor De starka dieselelverken har utvecklats just för att användas i stora husbilar och nyttofordon. TEC 30EV plockar poäng på sin rekordlåga bränsleförbrukning på endast 0,7 liter. Bränslesnål är även TEC 40D som används mycket av yrkesproffsen. Båda elverken är förstklassigt ljudisolerade och arbetar väldigt tyst. Dometic TEC 30EV 2,5-kW-elverk för 230-volts växelström för drift med diesel Utgångsspänning: 230 volt ±1 % (konstant) / ren sinusspänning Max. startström: 33 A Effekt: 2500 watt, korttidseffekt: 2900 watt Vikt: 70 kg B x H x D: 465 x 465 x 466 mm Art.nr: // Pris: kr + Tillbehör Dometic TEC 40D ,5-kW-elverk för 230-volts växelström för drift med diesel Utgångsspänning: 230 volt ±1 % (konstant) / ren sinusspänning Max. startström: 45 A Effekt: 3500 watt, korttidseffekt: 3900 watt Vikt: 96,5 kg B x H x D: 765 x 457 x 467 mm Art.nr: // Pris: kr + Tillbehör Bränsletank 15 liter, plast AG 101 // Art.nr: Pris: kr Bränsletank 20 liter, rostfritt stål AG 100 // Art.nr: Pris: kr Slangsats till AG 100 / 101, AG 150 // Art.nr: Pris: kr Flexibel metallslang 25 mm AG 125 // Art.nr: Pris: 595 kr Bränsletank 15 liter, plast AG 101 // Art.nr: Pris: kr Bränsletank 20 liter, rostfritt stål AG 100 // Art.nr: Pris: kr Slangsats till AG 100 / 101, AG 150 // Art.nr: Pris: kr Flexibel metallslang 25 mm AG 125 // Art.nr: Pris: 595 kr Dieselelverk: Hög effekt 3500 watt konstant effekt! Lämpligt för att driva alla Dometics luftkonditioneringar Väldigt låg bränsleförbrukning Parallell drift av 2x TEC 30EV eller 2x TEC 40D möjlig Fjärrkontroll ingår i leveransen TeC 40D NYHeT! Autostartfunktion för automatisk uppladdning av batterierna

30 Alla tekniska data, se sid eller kapacitet FÖr UPP TILL TvÅ DomeTIC LUFTkoNDITIoNerINGAr Ett mobilt kraftverk! Det bensindrivna T 4000H ger hela 3500 watt konstant effekt räcker för att driva två Dometic luftkonditioneringar på en gång. Eller för andra förbrukare med hög effekt som kräver 230-volts växelström på plats. Även den mycket prisvärda modellen T 2500H går på bensin. Ett pålitligt, sparsamt aggregat med kompakt konstruktion och relativt låg vikt. Dometic T 2500H 2,0-kW-elverk för 230-volts växelström för drift med bensin Utgångsspänning: 230 volt ±10 % (konstant) / ren sinusspänning Max. startström: 24 A Effekt: 2000 watt, korttidseffekt: 2200 watt Vikt: 50 kg B x H x D: 530 x 290 x 385 mm Dometic T 4000H ,5-kW-elverk för 230-volts växelström för drift med bensin Utgångsspänning: 230 volt ±10 % (konstant) / ren sinusspänning Max. startström: 41 A Effekt: 3500 watt, korttidseffekt: 3800 watt Vikt: 102 kg B x H x D: 660 x 355 x 480 mm Art.nr: // Pris: kr + Tillbehör Art.nr: // Pris: kr + Tillbehör Bränsletank 15 liter, plast AG 101 // Art.nr: Pris: kr Bränsletank 20 liter, rostfritt stål AG 100 // Art.nr: Pris: kr Slangsats till AG 100 / 101, AG 150 // Art.nr: Pris: kr Flexibel metallslang 25 mm AG 125 // Art.nr: Pris: 595 kr Spänningsregulator AG 111 // Art.nr: Pris: kr Golvkamin // Art.nr: Pris: 200 kr Bränsletank 15 liter, plast AG 101 // Art.nr: Pris: kr Bränsletank 20 liter, rostfritt stål AG 100 // Art.nr: Pris: kr Slangsats till AG 100 / 101, AG 150 // Art.nr: Pris: kr Flexibel metallslang 25 mm AG 125 // Art.nr: Pris: 595 kr Spänningsregulator AG 111 // Art.nr: Pris: kr elverk för bensin: Hög konstant effekt T 2500H: Lämpligt för att driva utvalda Dometic luftkonditioneringar T 4000H: Lämpligt för drift av upp till två Dometic luftkonditioneringar Fjärrkontroll ingår i leveransen Njut av friheten! T 4000H

31 142 Tekniska data Omvandlare Waeco SinePower Sinusvågsomvandlare med ren sinusspänning 3.30 MSP 702 / MSP 704 MSP 1012 / MSP 1024 MSP 1512 / MSP 1524 MSP 2012 / MSP 2024 MSP 2512 / MSP 2524 Artikelnr. MSP MSP Pris (kr) Ingångsspänning 12 V (10,5 15 V) 24 V (21 30 V) Utgångsspänning / Form 230 volt / ren sinusvåg MSP MSP V (10,5 15 V) 24 V (21 30 V) 230 volt / ren sinusvåg MSP MSP V (10,5 15 V) 24 V (21 30 V) 230 volt / ren sinusvåg MSP MSP V (10,5 15 V) 24 V (21 30 V) 230 volt / ren sinusvåg MSP MSP V (10,5 15 V) 24 V (21 30 V) 230 volt / ren sinusvåg Utgångsfrekvens (Hz) Strömförbrukning Sleep Mode (A) 0,25 / 0,15 0,25 / 0,15 0,28 / 0,15 0,6 / 0,3 0,6 / 0,35 Tomgångsströmförbrukning (A) 1,2 / 0,6 1,25 / 0,65 1,4 / 0,7 2,3 / 1,1 2,4 / 1,5 Effekt (Watt) Korttidseffekt (watt) Verkningsgrad till (%) 90 / / / / / 93 Mått (B x H x D mm) 190 x 90 x x 117 x x 117 x x 116 x x 116 x 546 Vikt (kg, ca) 5,5 7,6 8,4 15,5 16,9 Fasjusterad nätprioritering Kontrollmärke Skyddsklass Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Tillbehör: DC-anslutningskabel Artikelnr Pris (kr) Kabellängd (m) 1,5 (25 mm 2 ) 1,5 (35 mm 2 ) 31,5 (35 mm 2 ) 1,0 (50 mm 2 ) 1,0 (70 mm 2 ) Tillbehör: Fjärrkontroll Standard MCR-9 Artikelnr. MCR-9 MCR-9 MCR-9 MCR-9 MCR-9 Pris (kr) Mått (B x H x D mm) 58 x 72 x x 72 x x 72 x x 72 x x 72 x 28 Kabellängd (m) 7,5 7,5 7,5 7,5 7,5 Tillbehör Fjärrkontroll komfort MCR-7 Artikelnr. MCR-7 MCR-7 MCR-7 MCR-7 MCR-7 Pris (kr) Mått (B x H x D mm) 130 x 120 x x 120 x x 120 x x 120 x x 120 x 25 Kabellängd (m) 7,5 7,5 7,5 7,5 7,5

32 Tekniska data Omvandlare 143 Waeco SinePower till 350 watt Waeco CombiPower MSP 162 / MSP 164 MSP 352 / MSP 354 Sinusvågsomvandlare med integrerad automatladdare 2012 / 2024 Nyhet MSP MSP V (11 15 V) 24 V (22 30 V) 230 volt / ren sinusvåg ,2 / 0,6 1,2 / 0, MSP MSP V (11 15 V) 24 V (22 30 V) 230 volt / ren sinusvåg 157 x 64 x x 64 x ,2 Motsvarande IP 21 Motsvarande IP 21 Artikelnr Pris (kr) Mått (B x H x D mm) 490 x 145 x 285 Vikt (kg, ca) 14 Kontrollmärke (EMC/ fordonsdirektiv) Skyddsklass Motsvarande IP 21 Sinusvågsomvandlare Ingångsspänning 12 V (10 16 V) 24 V (20 32 V) Utgångsspänning / Form 230 volt / ren sinusvåg Utgångsfrekvens (Hz) 50 / 60 Effekt (watt) 2000 Korttidseffekt (watt, 3 s) 3000 Transfereffekt Transfertid (ms) < V / 50 A MCR-9 MCR x 72 x x 72 x 28 7,5 7,5 Automatladdare Laddningskaraktäristik Ingångsspänningsområde IU0U 6-stegs volt Frekvensområde (Hz) Inställningsbar laddström (A) (12 V) (24 V) Slutspänning (volt) Underhållsspänning (volt) Laddningsutgång nr 2 (startbatteri, A) Kylning 14,4 14,7 (12 V) 28,8 29,4 (24 V) 13,6 (12 V) 27,2 (24 V) 5 Varvtalsreglerad fläkt

33 144 Tekniska data Omvandlare Waeco PerfectPower Omvandlare med modifierad sinusspänning 3.18 PP 152 / PP 154 PP 402 / PP 404 PP 602 / PP 604 Artikelnr. PP152 PP154 Pris (kr) Ingångsspänning 12 V (11 15 V) 24 V (22 30 V) PP402 PP V (11 15 V) 24 V (22 30 V) PP602 PP V (11 15 V) 24 V (22 30 V) Utgångsspänning / Form 230 volt / modifierad sinusvåg 230 volt / modifierad sinusvåg 230 volt / modifierad sinusvåg Utgångsspänning USB Utgångsfrekvens (Hz) Tomgångsströmförbrukning (A) 0,25 0,25 0,25 Effekt (watt) Korttidseffekt (watt) Kylning Fläkt Fläkt Fläkt Verkningsgrad till (%) Mått (B x H x D mm) 129 x 71 x x 71 x x 71 x 237 Vikt (kg, ca) 0,84 0,99 1,4 Prioritering Kontrollmärke Skyddsklass Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Tillbehör: DC-anslutningskabel Artikelnr. Pris (kr) Kabellängd (m) Tillbehör: Fjärrkontroll standard MCR-9 Artikelnr. Pris (kr) Mått (B x H x D mm) Kabellängd (m)

34 Tekniska data Omvandlare 145 Waeco PerfectPower högeffektiva omvandlare Waeco PocketPower omvandlare i miniformat PP 1002 / PP 1004 PP 2002 / PP 2004 SI 102 TSI 102 PP1002 PP V (11 15 V) 24 V (22 30 V) PP2002 PP V (11 15 V) 24 V (22 30 V) V (11 15 V) 12 V (11 15 V) 230 volt / modifierad sinusvåg 230 volt / modifierad sinusvåg 230 volt / modifierad sinusvåg 230 volt / ren sinusvåg 5 volt / 0,5 A 5 volt / 0,5 A < 0,8 < 1,5 < 0,4 < 0, Fläkt Fläkt Fläkt Fläkt x 95 x x 95 x x 43 x x 64 x 180 3,5 5 0,282 0,65 Motsvarande IP 21 Motsvarande IP ,5 (35 mm 2 ) 1,0 (50 mm 2 ) MCR-9 MCR x 72 x x 72 x 28 7,5 7,5

35 146 Tekniska data IU0U-automatladdare Waeco PerfectCharge 3.16 IU0Uautomatladdare IU 152A IU 252A IU 154A IU 452A IU 254A IU 802A Artikelnr Pris (kr) Batterianslutning En plus 1 A-utgång för startbatteri Ingångsspänningsområde volt / Hz Två plus 1 A-utgång för startbatteri volt / Hz Två plus 1 A-utgång för startbatteri volt / Hz Tre Tre Tre volt / Hz volt / Hz volt / Hz Slutspänning 14,4 / 14,8 volt 14,4 / 14,8 volt 28,8 / 29,6 volt 14,4 / 14,8 volt 28,8 / 29,6 volt 14,4 / 14,8 volt Underhållsspänning 13,8 volt 13,8 volt 27,6 volt 13,8 volt 27,6 volt 13,8 volt Max. batterikapacitet (Ah) U0-fas begränsning (h) 8 eller 16 8 eller 16 8 eller 16 8 eller 16 8 eller 16 8 eller 16 Laddningskaraktäristik Max. laddström (A) Drifttemperatur 0 C till +50 C 0 C till +50 C 0 C till +50 C 0 C till +50 C 0 C till +50 C 0 C till +50 C Mått (B x H x D mm) 175 x 91 x x 96 x x 96 x x 96 x x 96 x x 96 x 453 Vikt (kg, ca) 3,1 3,8 3,8 5,5 5,5 6,5 IU0U-kurva Flerstegs Flerstegs Flerstegs Flerstegs Flerstegs Flerstegs Överbelastnings- / kortslutningsskydd Sleep mode Monteringsfötter, kan ställas in individuellt Monteringshjälp med kabelhantering Frånluftsadapter Kan användas som nätaggregat Kontrollmärken Skyddsklass Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Motsvarande IP 21 Tillbehör: Fjärrkontroll 901-RC Pris (kr) Mått (mm) 65 x 110 x x 110 x x 110 x x 110 x x 110 x x 110 x 25 Kabel / elkabel (m) Tillbehör: Temperaturgivare TF-500 Pris (kr) Kabel / elkabel (m)
