1 Manual / Bruksanvisning / Bruksanvisning Blackline Gas Grill with 3 burners Gasolgrill Blackline med 3 brännare / Gassgrill Blackline med 3 brennere ENG SE NO Item. No

2 ENG Thank you for choosing to purchase a product from Rusta! Read through the entire manual before installation and use! 2 Blackline Gas Grill with 3 burners Read the user instructions carefully and make sure the grill is mounted, installed, used and maintained properly according to the user instructions. Save the user instructions for later use. USE The grill is a gas grill for outdoor use. Only liquefied petroleum gas may be used as a fuel. The grill is only intended for private use. SAFETY INSTRUCTIONS The grill is only intended for outdoor use. Always place the grill and gas cylinder on a flat surface when using the grill. The grill may not be used in closed spaces due to risk of asphyxiation. Only use liquefied petroleum gas for the grill. Do not use charcoal, briquettes or other gas (does not apply to combination coal and gas grills). Do not use lava rocks. The grill is equipped with a manifold that creates an even heat distribution. The grill becomes hot when lit. Keep children and pets at a safe distance. Do not move the grill when it is lit or hot - wait until the grill has cooled. Let the grill cool before cleaning it. Use oven mitts and barbecue utensils to avoid burns when grilling. Do not use primers such as lighter fluid for gas or combination grills. Do not leave a lit or hot grill unattended. Make sure that flammable gases, liquids (such as gasoline, alcohol) and other flammable materials are placed a safe distance from the grill. The grill is only intended for making food. Never use the grill for purposes other than for which it is intended, for example, as a heat source or for heating objects.

3 The grill may only be used with an approved regulator kit. The hose and regulator must be tested for leaks before starting grilling. See the section Checking for leaks. Worn or damaged hoses must be replaced immediately. We recommend that the regulator kit be replaced every other year to ensure that the hose is in good condition. The grill is not intended for use by persons (including children) with reduced physical, sensory, or mental capabilities or who have limited experience and knowledge, unless they are supervised or instructed in using the grill by someone responsible for their safety. Children must be supervised to ensure they do not play with the grill. The grill and gas cylinder must be connected to a CE-approved regulator and hose with operating pressure of 30 mbar. Using an improper regulator or hose is dangerous and can lead to personal injury. The hose must be a maximum of 1.5 m long. Worn or damaged hoses must be replaced. The hose and regulator must be tested for leaks before starting grilling. See the section Checking for leaks. Worn or damaged hoses must be replaced immediately. We recommend replacing the hose every other year. WARNING! If these instructions are not followed, an accident may lead to serious personal injury or property damage. 3

4 ENG PACKAGE CONTENTS 1 Grill kettle with lid 1 pc 2 Grill lattice 2 pcs 3 Manifold 3 pcs 4 5a 5b Left sideboard Front left leg Rear left leg 8 Bottom plate 1 pc 9a Front right leg 1 pc 9b Rear right leg 1 pc 10 Wheel 2 pcs 11 Axle 1 pc 12 Right sideboard 1 pc 13 Nipple 1 pc 1 pc 1 pc 1 pc INCLUDED SCREWS 6 7 Drip tray (Grease trap) 1 pc Front cover 1 pc B Washer M6 4 pcs C Screw M6x65 12 pcs D Nut M8 2 pcs F Washer M8 4 pcs Screw M6x12 16 pcs NECESSARY TOOLS (not included): Adjustable wrench Phillips screwdriver Make sure that no parts in the packaging are missing before mounting the grill. 4

5 DESCRIPTION b a 7 8 9b 9a MOUNTING INSTRUCTIONS TIPS FOR SUCCESSFUL MOUNTING Read through the entire mounting instructions before mounting. Mount the grill on a clean and flat surface where there is no risk of parts flying off. Before mounting: Remove all parts from the packaging and sort them using the mounting instructions. If the grill is not complete after careful checking, please contact Rusta s Customer Service. You may need a wrench, screwdriver and pliers for mounting (not included). Tighten all screws when all parts are completely mounted. This simplifies mounting and ensures stability of the grill

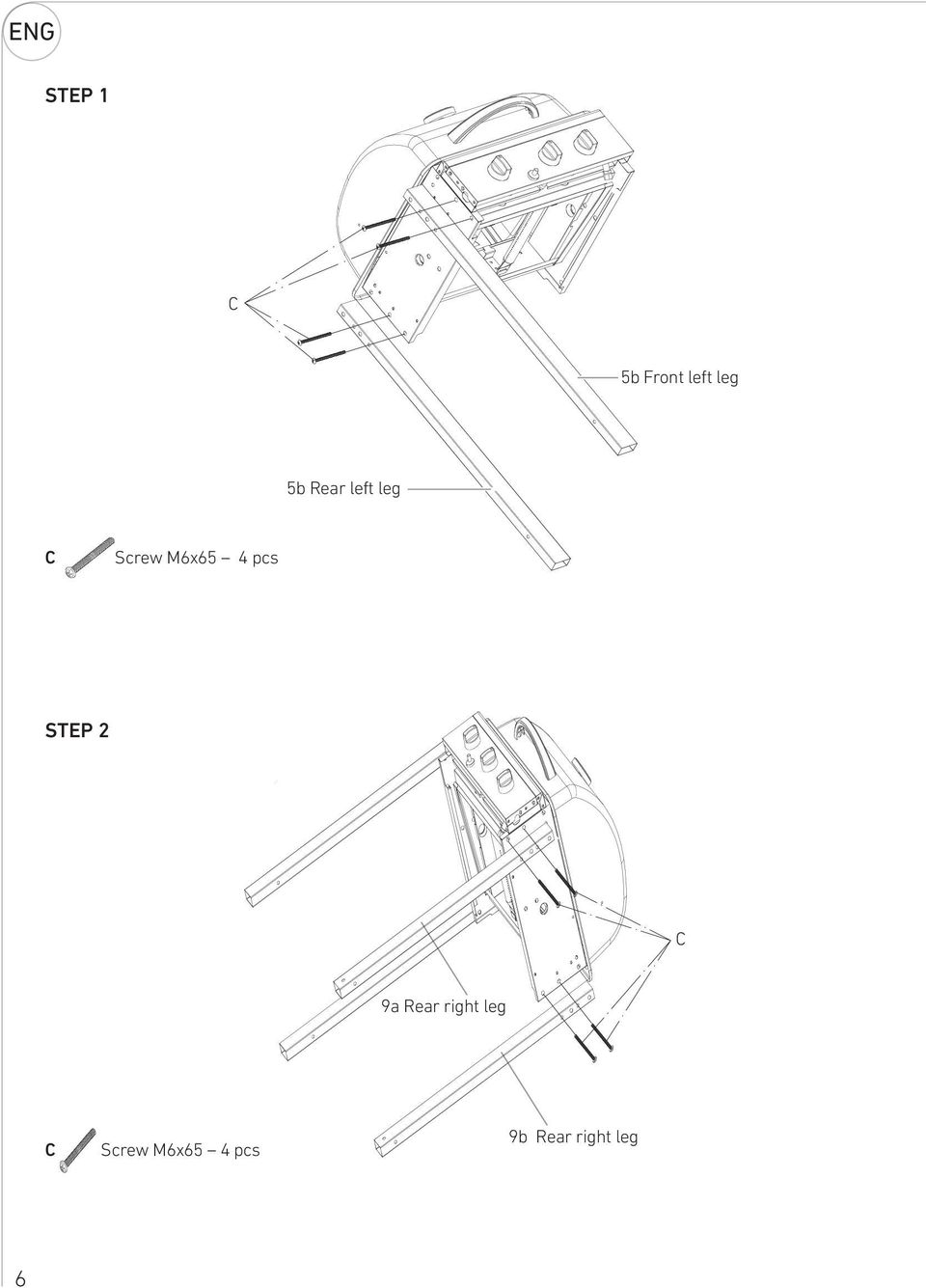

6 ENG STEP 1 C 5b Front left leg 5b Rear left leg C Screw M6x65 4 pcs STEP 2 C 9a Rear right leg C Screw M6x65 4 pcs 9b Rear right leg 6

7 STEP 3 C Screw M6x65 4 pcs C C B Bottom plate STEP 4 F D 10 Wheel 11 Axle D Nut M8 2 pcs F Washer M8 4 pcs 7

8 ENG STEP 5 7 Front cover STEP 6 4 Left sideboard 8 Screw M6x12 2 pcs

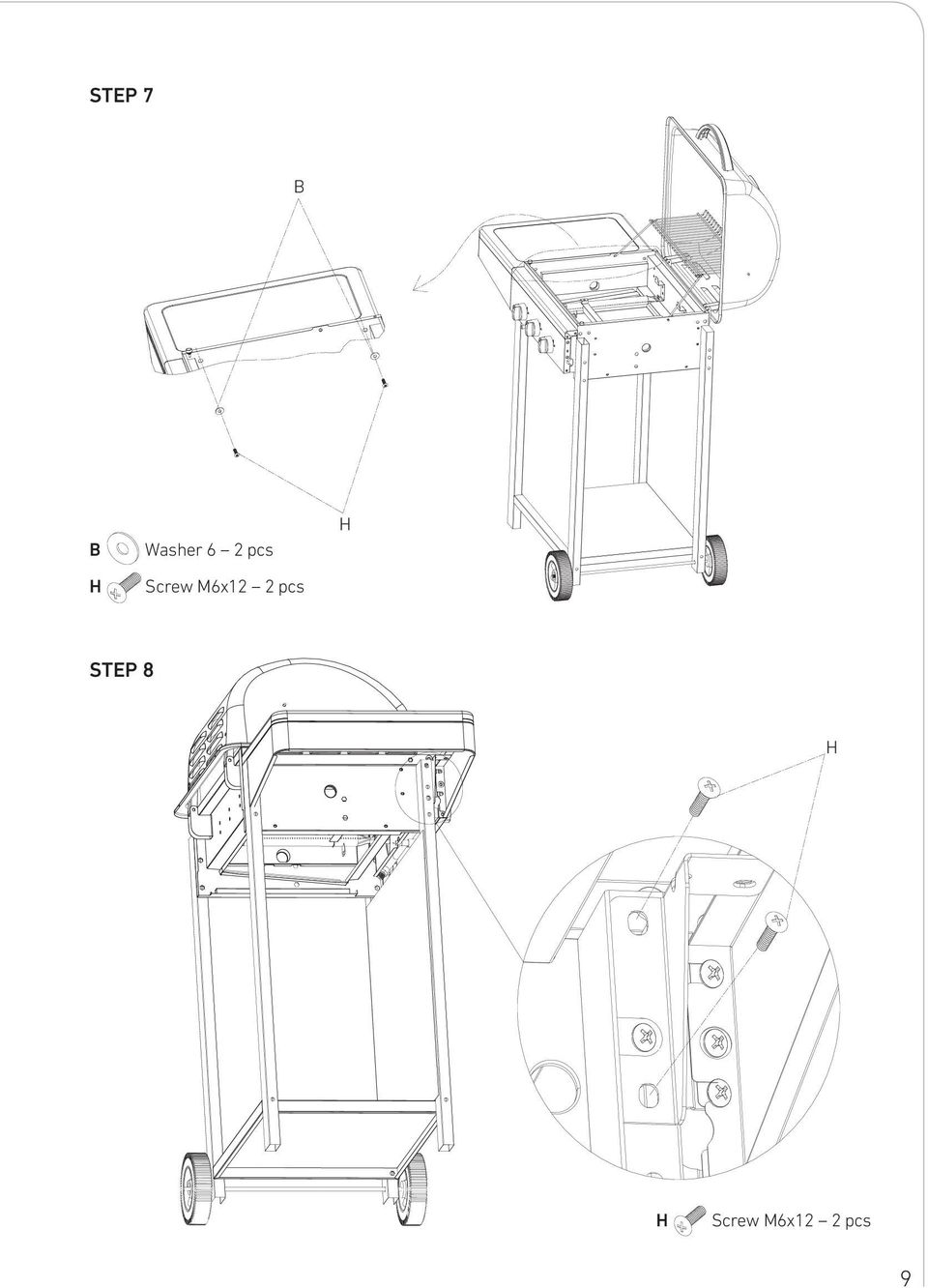

9 STEP 7 B B Washer 6 2 pcs Screw M6x12 2 pcs STEP 8 Screw M6x12 2 pcs 9

10 ENG STEP 9 Screw M6x12 2 pcs STEP Right sideboard Screw M6x12 2 pcs 10

11 STEP 11 B B Washer M6 2 pcs Screw M6x12 2 pcs STEP 12 Screw M6x12 2 pcs 11

12 ENG STEP 13 Screw M6x12 2 pcs STEP 14 6 Drip tray 12

13 STEP 15 2 Grill lattice 3 Manifold STEP Nipple 13

14 ENG 14 USE The grill is designed to be used with liquefied petroleum gas. The grill and gas cylinder must be connected to a CE-approved regulator and hose with operating pressure of 30 mbar. Using an improper regulator or hose is dangerous and can lead to personal injury. The hose must be a maximum of 1.5 m long. Worn or damaged hoses must be replaced. We recommend replacing the hose every other year. Contact the nearest Rusta warehouse for information on which regulator fits your gas cylinder and gas grill. GAS CYLINDER The gas cylinder must not be dropped or handled carelessly. If the grill is not used, the gas cylinder must be disconnected and the safety cap mounted. The gas cylinder must never be placed so that it is exposed to temperatures over 50 C. Therefore, do not place the gas cylinder directly under the grill. The gas cylinder must also never be placed or stored in places where there is a risk of fire or sparks, for example. Do not smoke in the immediate vicinity of the gas cylinder. It is prohibited to make any modifications to the gas cylinder. This can be fatal. CONNECTING TE GAS CYLINDER TO TE GRILL Make sure the gas cylinder s valve is closed. Connect the regulator s wing nut to the threads on the gas cylinder s valve. Tighten the wing nut by hand, do not use tools if they may damage the valve s seal. Connect the hose to the grill s connector. If the hose is difficult to put on, you can try putting a little soap on the hose. The hose must be connected to the grill s connector with a hose clamp. Make sure that the hose is not clogged, knotted or lying against any part of the grill other than the connector. Check for leaks in the gas cylinder, regulator, hose and grill before starting to grill. See the section Checking for leaks. CECKING FOR LEAKS Mix 50% soap with 50% water. Make sure that the gas valve on the gas cylinder is closed and that the pinion on the grill is closed. Put a soap solution on the gas cylinder s valve, the regulator, the hose and the connector to the grill. Open the gas valve on the gas cylinder. If there are small bubbles in any of the previously mentioned parts, this means that there is a leak. Close the gas valve and tighten the hose connectors. Perform the test again. If there is still a leak, contact your Rusta warehouse. LIGTING INSTRUCTIONS Main burners 1. Open the hood and make sure all the burners are closed. 2. Connect the regulator to the gas cylinder. Open the gas cylinder s valve to release the liquefied petroleum gas. 3. Press down one of the outer knobs on the grill and turn it counterclockwise to the I position. This releases the liquefied petroleum gas. 4. Push the ignition button to generate an ignition spark.

15 5. If the burner does not light within 5 seconds, turn the knob to the off position and close the valve on the gas cylinder. Wait 3 minutes and then repeat steps 2, 3 and When the grill is lit, repeat step 3 for the grill s other burner. 7. Close the cover on the grill and let the grill warm up to the desired temperature. 8. Turn the knob between I and LO to adjust the heat. 9. To turn it off, turn the gas cylinder s valve to the closed position and then turn the knob on the grill clockwise to the off position. CLEANING AND MAINTENANCE Let the grill/grill parts cool completely before cleaning them. Make sure the fuel supply on the gas cylinder is closed. The must be thoroughly cleaned regularly. If the grill is used in excessively corrosive environments, such as on the beach, it is extra important that the grill be cleaned often. Salt and moisture usually break down the grill s protective outer surface, which will lead to surface rust. CLEANING TE OUTSIDE OF TE GRILL Wipe the outside of the grill with a soft sponge, a mild soap and water. Rinse with clean water and let it dry. Do not use abrasive cleaners. CLEANING TE INSIDE OF TE GRILL Remove the grill rack. Wipe the grill with a mild soap and water. Rinse with clean water and let it dry. Do not use abrasive cleaners or oven cleaners. CLEANING TE GRILL RACK Do not use sharp objects to clean the grill rack, since its surface can be damaged. It is not necessary to clean the grill rack after each use. Let the grill burn at max power for about 5 minutes after grilling is finished and then remove the residue with a brush. Then wipe with paper towels. owever, the grill rack must occasionally be carefully cleaned. Use mild soap and water. Rinse with clean water and let it dry. Before grilling, you can oil the grill rack with cooking oil so that the grill items do not stick. CLEANING TE BURNERS Remove the grill rack. Clean the burners with a soft brush or blow it clean with compressed air. Wipe with a cloth. Carefully clean the clogged openings with pipe cleaners and stiff wire (such as an open paper clip). Make sure there is no damage to the burners (cracks or holes). Replace the burner if damage is found. Reinstall the burners and make sure the gas valve s mouth piece is firmly in the right position in the burner tube. CLEANING TE DRIP TRAY (only found in certain models) Grease collects in the drip tray during grilling. Therefore, the drip tray must be cleaned regularly, preferably after each grilling. If the drip tray is not cleaned regularly, the grease may ignite during grilling. 15

16 ENG PROBLEM-SOLVING Problem Possible causes Action Burner does not ignite. Temperature of the BBQ is too low. Temperature of the BBQ is uneven. Intense flare ups. Valve on LPG cylinder is shut. LPG cylinder is empty. No sparks from the ignition system on the side of the burner when igniting. Burner or valves are blocked by fat, dirt or insect net. Insufficient preparation time. Gas is blocked. It is windy. Burner or valves are blocked by fat, dirt or insect net. Food with high fat content being grilled. Old fat. Open valve on LPG cylinder. Replace cylinder. 1. Check the cables to the ignitor are connected correctly. 2. Check the ignitor at the side of the burner is approximately 2-3 mm from the edge of the burner and directed towards the burner. If the ignitor sits too far from the burner, there will be no spark when igniting. If the ignitor is too close to the burner, the spark can be too small to cause ignition. Clean burner and valves with pressurised air and pipe cleaner. Check the hole in the edge of the burner is not blocked by fat. Close the lid and turn the knob to high. 1. Check there are no leaks. See section checking for leaks. 2. Check the rubber washer on the LPG canister is intact. 3. Check there are no kinks in the gas hose. 4. Clean the burners. Shelter the BBQ from the wind. Clean burner and valves with pressurised air and pipe cleaner. Check the hole in the edge of the burner is not blocked by fat. When grilling fatty meat or marinated meat, flare ups can occur. Remove some of the fat and marinade from the meat before grilling. The BBQ must be cleaned after each use, see section cleaning and maintenance. If the BBQ is not cleaned after each use, fat will build up that can burst into uncontrolled flames. 16

17 FREQUENTLY ASKED QUESTIONS AND ANSWERS WY IS TERE NO SEAL BETWEEN TE BURNER AND VALVE? Valve Gas Burner hose Oxygen To burn correctly, the LPG needs to be mixed with oxygen, this is done where the valve joins the burner. To avoid poor combustion, the joint must not be sealed. SOULD MY BBQ AVE A LAVA STONE? No. This BBQ has a heat distribution plate instead. WAT IS TE PLATE ABOVE TE BURNERS FOR? This is the heat distribution plate that does the following: 1. Improves heat distribution in the BBQ. 2. Reduces flames that could otherwise flare up when grilling. 3. Increases the lifespan of the burners. 17

18 ENG STORAGE When the grill is not in use, it should be protected from rain and contaminants under a grill cover, this prevents contamination and surface rust. For long-term storage, for example, in the winter, the grill must first be carefully cleaned and then stored under a grill cover in a dry and dust-free environment. The gas cylinder must always be closed when the grill is not in use and disconnected before the grill is put in storage. SERVICE The grill should be inspected annually by a professional. 18

19 TECNICAL DATA Importer Rusta AB Item number Total power 8.25 kw (589 g/h) Gas category Gas type Gas pressure Regulator Injector size Number of burners Ignition Weight Dimensions I 3B/P Liquefied petroleum gas 30 mbar Single 0,82 mm 3 x Single piezo ignition 19 kg 116x54x108 cm (WxDx) 19

20 SE Tack för att du valt att köpa en produkt från Rusta! Läs igenom hela bruksanvisningen innan montering och användning! Gasolgrill Blackline med 3 brännare Läs noggrant genom bruksanvisningen och se till att grillen monteras, installeras, används och underhålls på rätt sätt enligt instruktionerna i bruksanvisningen. Spara bruksanvisningen för senare bruk. ANVÄNDNING Grillen är en gasolgrill som ska användas utomhus. Endast gasol får användas som bränsle. Grillen är endast avsedd för privat bruk SÄKERETSFÖRESKRIFTER Grillen får endast användas utomhus. Placera alltid grillen och gasflaskan på en plan yta när grillen används. Grillen får inte användas i slutna utrymmen på grund av risk för syrebrist. Använd endast gasol till grillen. Använd inte kol, briketter eller annan gas (gäller ej kombinerade kol- och gasolgrillar). Använd inte lavastenar. Grillen är försedd med värmefördelare som ger en jämn värmespridning. Grillen blir het när den är tänd. åll barn och husdjur på säkert avstånd. Flytta inte på grillen när den är tänd eller het vänta tills grillen har svalnat. Låt grillen kallna innan du rengör den. Använd grillvantar och grillredskap för att undvika brännskador vid grillning. Använd aldrig tändmedel som t ex tändvätska till en gasol- eller kombigrill. Lämna aldrig en tänd eller het grill utan uppsikt. Se till att lättantändliga ångor, vätskor (t ex bensin, alkohol) och annat brännbart material placeras på säkert avstånd från grillen 20

21 Grillen är endast avsedd för matlagning. Använd aldrig grillen till annat än den är avsedd för, t ex som värmekälla eller för uppvärmning av föremål. Grillen får endast användas tillsammans med godkänd regulatorsats. Slang och regulator ska läckagetestas innan grillning påbörjas. Se avsnitt kontroll av läckor. Sliten eller skadad slang skall genast bytas ut. Vi rekommenderar att regulatorsatsen byts ut vartannat år för att säkra att slangen är i god kondition. Grillen är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående hur grillen ska användas av en person som ansvarar för deras säkerhet. Barn måste övervakas för att säkerställa att de inte leker med grillen. På grund av snubbelrisk, var försiktig när du går baklänges. Grillen och gasolflaskan ska kopplas ihop med CE-godkänd regulator och slang med drifttryck på 30 mbar. Användning av felaktigt regulator eller slang är farligt och kan leda till personskada. Slangen får vara max 1,5 m lång. Sliten eller skadad slang ska genast bytas ut. Slang och regulator ska läckagetestas innan grillning påbörjas. Se avsnitt kontroll av läckor. Sliten eller skadad slang skall genast bytas ut. Vi rekommenderar att slangen byts ut vartannat år. VARNING! Om föreskriften inte efterföljs kan en olycka leda till allvarlig person- eller egendomsskada. 21

22 SE FÖRPACKNINGENS INNEÅLL 1 Grillskål med lock 1 st 2 Grillgaller 2 st 3 Värmefördelare 3 st Sidobord vänster 1 st 4 5a 5b Ben främre vänster Ben bakre vänster 8 Bottenplåt 1 st 9a Ben främre höger 1 st 9b Ben bakre höger 1 st 10 jul 2 st 11 julaxel 1 st 12 Sidobord 1 st 13 Nippel 1 st 1 st 1 st MEDFÖLJANDE SKRUVAR 6 Dropplåt (Fettbricka) 1 st 7 Fronttyg 1 st B Bricka M6 4 st C Skruv M6x65 12 st D Mutter M8 2 st F Bricka M8 4 st Skruv M6x12 16 st VERKTYG SOM BEÖVS (medföljer ej): Skiftnyckel Stjärnskruvmejsel Kontrollera att inga delar i förpackningen saknas, innan du börjar montera grillen. 22

23 BESKRIVNING b a 7 8 9b 9a MONTERINGSANVISNINGAR TIPS FÖR LYCKAD MONTERING Läs genom hela monteringsanvisningen innan montering påbörjas. Montera grillen på en ren och jämn yta där det inte finns risk för att delar kommer bort. Innan montering påbörjas: Ta ut alla delar ur förpackningen och sortera dem med hjälp av monteringsanvisningen. Skulle grillen trots noggrann kontroll inte vara komplett, ber vi dig att kontakta Rustas kundtjänst. För montering kan du behöva en skiftnyckel, en stjärnskruvmejsel och en tång (medföljer ej). Dra åt alla skruvar först när alla delar är komplett monterade. Detta underlättar vid montering och säkeställer stabiliteten på grillen

24 SE STEG 1 C 5b Ben främre vänster 5b Ben bakre vänster C Skruv M6x65 4 st STEG 2 C 9a Ben bakre höger C Skruv M6x65 4 st 9b Ben bakre höger 24

25 STEG 3 C Skruv M6x65 4 st C C B Bottenplåt STEG 4 F D 10 jul 11 julaxel D Mutter M8 2 st F Bricka M8 4 st 25

26 SE STEG 5 7 Fronttyg STEG 6 4 Sidobord vänster 26 Skruv M6x12 2 st

27 STEG 7 B B Bricka 6 2 st Skruv M6x12 2 st STEG 8 Skruv M6x12 2 st 27

28 SE STEG 9 Skruv M6x12 2 st STEG Sidobord höger Skruv M6x12 2 st 28

29 STEG 11 B B Bricka 6 2 st Skruv M6x12 2 st STEG 12 Skruv M6x12 2 st 29

30 SE STEG 13 Skruv M6x12 2 st STEG 14 6 Dropplåt 30

31 STEG 15 2 Grillgaller 3 Värmefördelare STEG Nippel 31

32 SE 32 ANVÄNDNING Grillen är konstruerad för att användas med gasol. Grillen och gasolflaskan ska kopplas ihop med CE-godkänd regulator och slang med drifttryck på 30 mbar. Användning av felaktigt regulator eller slang är farligt och kan leda till personskada. Slangen får vara max 1,5 m lång. Sliten eller skadad slang ska genast bytas ut. Kontakta närmaste Rusta-varuhus för information om vilken regulator som passar till gasol- flaskan och din gasolgrill. GASOLFLASKA Gasolflaskan får inte tappas eller hanteras ovarsamt. Om grillen inte används ska gasolflaskan kopplas bort och skyddshatten återmonteras. Gasolflaskan får aldrig placeras så att den utsätts för temperaturer över 50 C. Placera därför inte gasolflaskan direkt under grillen. Gasolflaskan ska heller inte placeras eller förvaras på platser där exempelvis eld eller gnistor riskerar att uppstå. Rök inte i gasolflaskans omedelbara närhet. Det är inte tillåtet att göra egna konfigureringar av gasolflaskan. Detta kan medföra livsfara. ANSLUTNING AV GASOLFLASKAN TILL GRILLEN Kontrollera att gasolflaskans ventil är stängd. Anslut regulatorns vingmutter till gängan på gasolflaskans ventil. Dra åt vingmuttern för hand, använd inte verktyg eftersom det kan skada ventilens tätning. Vi rekommenderar att slangen byts ut vartannat år. Anslut slangen till grillens nippel. Om slangen är svår att få på kan du prova att pensla på lite såpa på slangen. Slangen ska fästas i grillens nippen med en slangklämma. Kontrollera att slangen inte är tilltäppt, har någon knut eller ligger mot en annan del av grillen än vid nippeln. Gör en läckagekontroll av gasolflaska, regulator, slang och grill innan grillningen påbörjas. Se avsnitt Kontroll av läckor. KONTROLL AV LÄCKOR Blanda 50% såpa med 50% vatten. Kontrollera att gasventilen på gasolflaskan är stängd och att vreden på grillen är avstängda. Pensla på såpalösningen på gasolflaskans ventil, regulatorn, slangen och anslutningen till grillen. Öppna gasventilen på gasolflaskan. Om det uppstår små bubblor på någon av tidigare nämnda delar, innebär det att det finns ett läckage. Stäng av gasventilen och dra åt slangkopplingarna. Gör testet igen. Om det fortfarande läcker, kontakta din Rusta-varuhus. TÄNDINSTRUKTIONER uvudbrännare 1. Öppna huven och se till att alla brännare är i avstängt läge. 2. Anslut regulatorn till gasolflaskan. Öppna gasolflaskans ventil för att släppa på gasolen. 3. Tryck in något av de yttre vreden på grillen och vrid moturs mot läge I. Detta släpper på gasolen. 4. Tryck in tändknappen för att generera en antändningsgnista.

33 5. Om brännaren inte tänds inom 5 sekunder, ska vredet vridas till avstängt läge och ventilen på gasolflaskan stängas. Vänta i 3 minuter och gör därefter om steg 2, 3 och När grillen är tänd, upprepa från steg 3 för grillens övriga brännare. 7. Stäng grillens lock och låt grillen komma upp i önskad temperatur. 8. Vrid på vredet mellan I och LO för att justera värmen. 9. För att stänga av, vrid gasolflaskans ventil till avstängt läge och vrid sedan vreden på grillen medurs till avstängt läge. RENGÖRING OC UNDERÅLL Låt grillen/grilldelarna kallna helt innan du rengör dem. Kontrollera att bränsletillförseln vid gasolflaskan är avstängd. Grillen ska regelbundet rengöras grundligt. Om grillen används i extra korrosiva mijöer, till exempel vid kusten, är det extra viktigt att grillen rengörs ofta. Salt och fukt kommer annars bryta ner grillens skyddande ytskikt, vilket kommer att leda till ytrost. RENGÖRING AV GRILLENS UTSIDA Tvätta grillens utsida med en mjuk svamp, ett milt diskmedel och vatten. Skölj med rent vatten och låt torka. Använd inte medel med slipverkan. RENGÖRING AV GRILLENS INSIDA Ta bort grillgallret. Tvätta grillen med ett milt diskmedel och vatten. Skölj med rent vatten och låt torka. Använd inte medel med slipverkan eller ugnsrengöringsmedel. RENGÖRING AV GRILLGALLER Använd inte vassa föremål för rengöring av grillgaller eftersom dess yta kan skadas. Det är inte nödvändigt att rengöra grillgallren efter varje användning. Låt grillen brinna på maxeffekt i cirka 5 minuter efter avslutad grillning och avlägsna därefter resterna med en borste. Torka sedan av med pappershanddukar. Emellanåt bör dock grillgallren rengöras noggrannare. Använd milt diskmedel och vatten. Skölj med rent vatten och låt torka. Före grillningen kan man olja in grillgallren med matolja för att det som ska grillas inte fastnar. RENGÖRING AV BRÄNNARE Avlägsna grillgallren. Rengör brännarna med en mjuk borste eller blås rent med tryckluft. Torka av med en trasa. Rengör försiktigt tilltäppta öppningar med piprensare eller styv tråd (t ex ett öppnat gem). Kontrollera att det inte finns några skador på brännarna (sprickor eller hål). Byt ut brännaren om skador upptäcks. Återinstallera brännarna och kontrollera att gasventilernas munstycken sitter fast i rätt läge i brännarröret. RENGÖRING AV DROPPLÅT (finns endast på vissa modeller) Vid grillning ansamlas fett på dropplåten. Därför ska dropplåten rengöras regelbundet, helst efter varje grillning. Om dropplåten inte rengörs regelbundet kan fettet antändas under grillning. 33

34 SE FELSÖKNING Problem Möjliga orsaker Åtgärd Brännaren tänder inte. Temperaturen på grillen är låg. Temperaturen på grillen är ojämn. Kraftigt uppflammande lågor. Ventilen på gasolflaskan är stängd. Gasolflaskan är tom. Det kommer inga gnistor från stiften vid sidan av brännaren vid tändning. Brännare eller ventiler är tilltäppta av fett, smuts eller insektsnät. För kort uppvärmningstid. Gasen är blockerad. Det blåser. Brännare eller ventiler är tilltäppta av fett, smuts eller insektsnät. Fet mat grillas. Gammalt fett. Öppna ventilen på gasolflaskan. Fyll på gasolflaskan. 1. Kontrollera att kablarna till stiften är korrekt anslutna. 2. Kontrollera att stiftet vid sidan av brännaren sitter ungefär 2-3 mm ifrån brännarens kant och är riktad mot brännaren. Sitter stiftet för långt ifrån brännaren uppstår ingen gnista vid tändning. Sitter stiftet för nära brännaren kan gnistan bli för liten för antändning. Rengör brännare och ventiler med tryckluft och piprensare. Kontrollera så att hålen i brännarens kant inte är tilltäppta med fett. Stäng locket och ställ vreden på läge high. 1. Kontrollera att det inte läcker. Se avsnitt kontroll av läckor. 2. Kontrollera att gummipackningen på gasolflaskan är intakt. 3. Kontrollera att gasolslangen inte har några veck. 4. Rengör brännarna. Placera grillen i skydd från vind. Rengör brännare och ventiler med tryckluft och piprensare. Kontrollera så att hålen i brännarens kant inte är tilltäppta med fett. Vid grillning av fett kött eller kött i rikligt med marinad kan uppflammande lågor uppstå. Ta bort delar av fettet och marinaden från köttet innan grillning. Grillen måste kontinuerligt rengöras, se avsnitt rengöring och underhåll. Rengörs inte grillen kontinuerligt ansamlas fett som kan börja brinna okontrollerat. 34

35 VANLIGA FRÅGOR OC SVAR VARFÖR FINNS DET INGEN TÄTNING MELLAN BRÄNNARE OC VENTIL? Ventil Gasol Brännare Syre För att gasolen ska få rätt förbränning upp vid brännaren måste den blandas med syre, det gör den i skarven mellan ventil och brännare. Skarven ska inte tätas, gör man det kommer förbränningen försämras. SKA DET VARA LAVASTEN I MIN GRILL? Nej! Denna grill har istället värmefördelare. VAD GÖR PLÅTEN SOM LIGGER ÖVER BRÄNNARNA? Detta är värmefördelaren som gör följande: 1. Förbättrar värmefördelningen i grillen. 2. Minskar flammor som annars kan slå upp mot det som grillas. 3. Ökar livslängden på brännarna. 35

36 SE FÖRVARING När grillen inte används ska den skyddas från regn och föroreningar under ett grillöverdrag, detta förhindrar nedsmutsning och ytrost. Vid långtidsförvaring, till exempel på vintern, ska grillen först rengöras noga och därefter förvaras under ett grillöverdrag i en torr och dammfri miljö. Gasolflaskan ska alltid vara avstängd när grillen inte används och kopplas bort innan grillen ställs in till förvaring. SERVICE Grillen bör ges en årlig översyn av fackman. 36

37 TEKNISK DATA Importör Rusta AB Artikelnummer Totalt effekt 8,25 kw (589 g/h) Gaskategori Gastyp Gastryck Regulator Injektorstorlek Antal brännare Tändning Vikt Mått I 3B/P Gasol 30 mbar Enkel 0,82 mm 3 st Enkel piezotändning 19 kg 116x54x108 cm (BxDx) 37

38 NO Takk for at du valgte å kjøpe et produkt fra Rusta! Les gjennom hele bruksanvisningen før installasjon og bruk! Gassgrill Blackline med 3 brennere Les grundig gjennom bruksanvisningen og sørg for at grillen monteres, installeres, brukes og vedlikeholdes riktig i henhold til instruksjonene i bruksanvisningen. Ta vare på bruksanvisningen for senere bruk. BRUK Grillen er en gassgrill som skal brukes utendørs. Det må kun brukes propan som brensel. Grillen er kun beregnet til privat bruk. SIKKERETSFORSKRIFTER Grillen må kun brukes utendørs. Plasser alltid grillen og gassflasken på en plan flate når grillen er i bruk. Grillen må ikke brukes i lukkede områder på grunn av fare for oksygenmangel. Bruk kun propan til grillen. Ikke bruk kull, briketter eller annen gass (gjelder ikke kombinerte kull- og gassgriller). Ikke bruk lavasteiner. Grillen er utstyrt med varmefordelere som gir jevn varmefordeling. Grillen blir varm når den er tent. old barn og husdyr på sikker avstand. Ikke flytt grillen når den er tent eller varm - vent til grillen har blitt kald. La grillen avkjøles før du rengjør den. Bruk grillvotter og grillredskap for å unngå brannskader ved grilling. Bruk aldri opptenningsmiddel som f.eks. tennvæske i en gass- eller kombigrill. La aldri en tent eller varm grill stå uten tilsyn. Sørg for at lettantennelig damp, væsker (f.eks. bensin, alkohol) og andre brennbare stoffer plasseres på sikker avstand fra grillen. 38

39 Grillen er kun beregnet til matlaging. Bruk aldri grillen til annet enn den er beregnet på, som f.eks. som varmekilde eller til oppvarming av gjenstander. Grillen må bare brukes sammen med godkjent regulatorsett. Man må sjekke om det er noen lekkasjer før man begynner å grille. Se avsnittet Sjekke om det er lekkasje. Slitt eller skadet slange må byttes ut med en gang. Vi anbefaler at regulatorsettet byttes ut annethvert år for å sikre at slangen er i god stand. Grillen er ikke beregnet på å bli brukt av personer (inkludert barn) med nedsatte fysiske, sensoriske eller mentale egenskaper eller manglende erfaring og kunnskap, med mindre de overvåkes eller får instruksjoner om hvordan grillen skal brukes av en person som har ansvaret for deres sikkerhet. Barn må være under oppsyn for å sikre at de ikke leker med grillen. Grillen og gassflasken skal kobles sammen med CE-godkjent regulator og slange med driftstrykk på 30 mbar. Bruk av feil regulator eller slange er farlig og kan føre til personskade. Slangen skal være maks. 1,5 m lang. Slitt eller skadet slange må byttes ut med en gang. Man må sjekke om det er noen lekkasjer før man begynner å grille. Se avsnittet Sjekke om det er lekkasje. Slitt eller skadet slange må byttes ut med en gang. Vi anbefaler at slangen byttes ut annethvert år. ADVARSEL! Dersom instruksjonene ikke følges kan det føre alvorlig skade på person eller eiendom. 39

40 NO PAKKENS INNOLD 1 Grilldel med lokk 1 stk. 2 Grillrist 2 stk. 3 Varmefordeler 3 stk. Sidebord venstre 1 stk. 4 5a 5b Ben fremre venstre Ben bakre venstre 8 Bunnplate 1 stk. 9a Ben fremre høyre 1 stk. 9b Ben bakre høyre 1 stk. 10 jul 2 stk. 11 julaksling 1 stk. 12 Sidebord høyre 1 stk. 13 Nipler 1 stk. 1 stk. 1 stk. MEDFØLGENDE SKRUER 6 Dryppanne (Fettbrett) 1 stk. B Skive M6 4 stk. 7 Fremre tøydekke 1 stk. C Skrue M6x65 12 stk. D Mutter M8 2 stk. F Skive M8 4 stk. Skrue M6x12 16 stk. VERKTØY DU TRENGER (følger ikke med): Skiftenøkkel Stjerneskrutrekker Sjekk at det ikke mangler noen deler i pakken begynner å montere grillen. 40

41 BESKRIVELSE b a 7 8 9b 9a MONTERINGSANVISNINGER TIPS FOR VELLYKKET MONTERING Les gjennom hele monteringsanvisningen før du starter med monteringen. Monter grillen på en ren og jevn flate hvor det ikke er fare for at deler kan bli borte. Før montering: Ta ut alla deler av esken og sorter dem ved hjelp av monteringsanvisningen. Skulle grillen til tross for grundig kontroll ikke være komplett, ber vi deg kontakte Rustas kundetjeneste. Til monteringen kan du trenge en skiftenøkkel, en stjerneskrutrekker og en tang (følger ikke med). Dra til alle skruer når alle deler er komplett montert. Dette gjør monteringen enklere og sørger for at grillen blir stødig

42 NO TRINN 1 C 5b Ben fremre venstre 5b Ben bakre venstre C Skrue M6x65 4 stk. TRINN 2 C 9a Ben fremre høyre C Skrue M6x65 4 stk. 9b Ben bakre høyre 42

43 TRINN 3 C Skrue M6x65 4 stk. C C B Bunnplate TRINN 4 F D 10 jul 11 julaksling D Mutter M8 2 stk. F Skive M8 4 stk. 43

44 NO TRINN 5 7 Fremre tøydekke TRINN 6 4 Sidebord venstre 44 Skrue M6x12 2 stk.

45 TRINN 7 B B Skive 6 2 stk. Skrue M6x12 2 stk. TRINN 8 Skrue M6x12 2 stk. 45

46 NO TRINN 9 Skrue M6x12 2 stk. TRINN Sidebord høyre Skrue M6x12 2 stk. 46

47 TRINN 11 B B Skive 6 2 stk. Skrue M6x12 2 stk. TRINN 12 Skrue M6x12 2 stk. 47

48 NO TRINN 13 Skrue M6x12 2 stk. TRINN 14 6 Drypp-panne 48

49 TRINN 15 2 Grillrist 3 Varmefordelere TRINN Nipler 49

50 NO BRUK Grillen er konstruert for å brukes med propan. Grillen og gassflasken skal kobles sammen med CE-godkjent regulator og slange med driftstrykk på 30 mbar. Bruk av feil regulator eller slange er farlig og kan føre til personskade. Slangen skal være maks. 1,5 m lang. Slitt eller skadet slange må byttes ut med en gang. Vi anbefaler at slangen byttes ut annethvert år. Kontakt nærmeste Rusta-varehus for informasjon om hvilken regulator som passer til gassflasken og gassgrillen din. GASSFLASKE Gassflasken må ikke mistes eller håndteres uforsiktig. Når grillen ikke er i bruk skal gassflasken kobles fra og beskyttelseshetten settes på. Gassflasken må aldri plasseres slik at den utsettes for temperaturer over 50 C. Plasser derfor ikke gassflasken rett under grillen. Gassflasken skal heller ikke plasseres eller oppbevares på steder hvor det eksempelvis kan oppstå ild eller gnister. Ikke røyk i umiddelbar nærhet av gassflasken. Det er ikke tillatt å gjøre egne konfigurasjoner med gassflasken. Det kan medføre livsfare. TILKOBLING AV GASSFLASKEN TIL GRILLEN Sjekk at gassflaskens ventil er stengt. Koble regulatorens vingemutter til gjengene på gassflaskens ventil. Dra til vingemutteren for hånd, ikke bruk verktøy fordi det kan skade tettingen i ventilen. Koble slangen til grillens nippel. vis slangen er vanskelig å få på kan du prøve å pensle litt såpe på slangen. Slangen skal festes i grillens nippel med en slangeklemme. Sjekk at slangen ikke er tett, har knuter eller ligger mot en annen del av grillen enn ved nippelen. Utfør en lekkasjesjekk av gassflaske, regulator, slange og grill før grillingen starter. Se avsnittet Sjekke om det er lekkasje. SJEKKE OM DET ER LEKKASJE Bland 50 % såpe med 50 % vann. Sjekk at gassventilen på gassflasken er stengt og at bryterne på grillen er stengte. Pensle på såpeoppløsningen på gassflaskens ventil, regulatoren, slangen og koblingen til grillen. Åpne gassventilen på gassflasken. vis det dannes små bobler på noen av de tidligere nevnte delene, betyr det at det er en lekkasje. Lukk gassventilen og ta av slangekoblingene. Gjør testet om igjen. vis det fortsatt lekker, kontakta ditt Rusta-varehus. TENNINSTRUKSJONER ovedbrenner 1. Åpne hetten og sørg for at all brennerne er i stengt stilling. 2. Koble regulatoren på gassflasken. Åpne gassflaskens ventil for å åpne for gassen. 3. Trykk en av de ytre bryterna litt in og vri mot klokken mot stillingen I. Dette åpner for gassen. 4. Trykk inn tennknappen for å generere en antenningsgnist. 50

51 5. vis brenneren ikke tenner innen 5 sekunder, må bryteren vris til stengt stilling og ventilen på gassflasken stenges. Vent i 3 minutter og gjenta deretter trinn 2, 3 og Når grillen er tent, gjenta fra trinn 3 for grillens øvrige brennere. 7. Lukk grillens lokk og la grillen komma opp i ønsket temperatur. 8. Vri på bryteren mellom I og LO for å justere varmen. 9. For å slå av, vri gassflaskens ventil til stengt stilling og vri deretter bryteren på grillen med klokken til stengt stilling. RENGJØRING OG VEDLIKEOLD La grillen/grilldelene avkjøles før du rengjør dem. Sjekk at brenselstilførselen ved gassflasken er stengt. Grillen skal rengjøres grundig regelmessig. vis grillen brukes i ekstra korroderende omgivelser, for eksempel ved kysten, er det ekstra viktig at grillen rengjøres ofte. Salt og fukt vil ellers bryte ned grillens beskyttende sjikt, og det fører til overflaterust. RENGJØRING UTENPÅ GRILLEN Vask grillens utside med en myk svamp, et mildt oppvaskmiddel og vann. Skyll med rent vann og la tørke. Ikke bruk midler med slipeeffekt. RENGJØRING INNI GRILLEN Fjern grillristen. Vask grillen med et mildt oppvaskmiddel og vann. Skyll med rent vann og la tørke. Ikke bruk middel med slipeeffekt eller ovnsrens. RENGJØRING GRILLRIST Ikke bruk skarpe gjenstander til rengjøring av grillrist fordi overflaten kan skades. Det er ikke nødvendig å rengjøre grillristen etter hver bruk. La grillen brenne på maks. effekt i ca. 5 minutter etter avsluttet grilling og fjern deretter restene med en børste. Tørk deretter av med tørkepapir. Innimellom bør likevel grillristen rengjøres grundigere. Bruk et mildt oppvaskmiddel og vann. Skyll med rent vann og la tørke. Før grillingen kan man sette inn grillristen med matolje slik at det som skal grilles ikke skal sette seg fast. RENGJØRING BRENNERE Defekt grillrist. Rengjør brennerne med en myk børste eller blås rent med trykkluft. Tørk av med en klut. Rengjør forsiktig tette åpninger med piperensere eller stiv tråd (f.eks. en utbrettet binders). Sjekk at det ikke er skader på brennerne (sprekker eller hull). Bytt ut brenneren hvis det oppdages skader. Sett inn brennerne igjen og sjekk at gassventilenes munnstykker sitter fast i riktig stilling i brennerrøret. RENGJØRING AV DRYPPANNE (kun på enkelte modeller) Ved grilling ansamles fett dryppannen. Derfor skal dryppannen rengjøres regelmessig, helst etter hver grilling. vis dryppannen ikke rengjøres regelmessig kan fettet antennes under grilling. 51

52 NO FEILSØKING Problem Mulige årsaker Tiltak Brenneren tenner ikke. Temperaturen på grillen er lav. Temperaturen på grillen er ujevn. Kraftige og høye flammer. Ventilen på gassflasken er stengt. Gassflasken er tom. Det kommer ingen gnist fra stiften ved siden av brenneren ved tenning. Brenner eller ventiler er tilstoppet av fett, smuss eller insektsnett. For kort oppvarmingstid. Gassen er blokkert. Det blåser. Brenner eller ventiler er tilstoppet av fett, smuss eller insektsnett. Fet mat grilles. Gammelt fett. Åpne ventilen på gassflasken. Fyll på gassflasken. 1. Kontroller at kablene til stiften er korrekt tilknyttet. 2. Kontroller at stiften ved siden av brenneren sitter omtrent 2-3 mm fra brennerens kant, og er rettet mot brenneren. Sitter stiften for langt unna brenneren, oppstår det ingen gnist ved tenning. Sitter stiften for nære brenneren, kan gnisten bli for liten for antenning. Rengjør brenner og ventiler med trykkluft og piperenser. Kontroller deretter at hullene i brennerens kant ikke er tilstoppet med fett. Steng lokket, og still knappen på nivå high. 1. Kontroller at det ikke lekker. Se avsnitt kontroll av lekkasje. 2. Kontroller at gummipakningen på gassflasken er intakt. 3. Kontroller at gasslangen ikke har noen knekk. 4. Rengjør brennerne. Plasser grillen slik at den er beskyttet mot vind. Rengjør brenner og ventiler med trykkluft og piperenser. Kontroller deretter at hullene i brennerens kant ikke er tilstoppet med fett. Ved grilling av fett kjøtt, eller rikelig marinert kjøtt, kan det oppstå høye flammer. Ta bort deler av fettet og marinaden fra kjøttet før grilling. Grillen må rengjøres kontinuerlig, se avsnitt rengjøring og vedlikehold. Om ikke grillen rengjøres kontinuerlig, samles det fett som kan begynne å brenne ukontrollert. 52

53 VANLIGE SPØRSMÅL OG SVAR VORFOR ER DET INGEN PAKNING MELLOM BRENNER OG VENTIL? Ventil Gassen Brenner Oksygen For at gassen skal få riktig forbrenning oppe ved brenneren, må den blandes med oksygen. Det gjør den i pakningen mellom ventil og brenner. Pakningen må ikke tettes. Gjør man det, vil forbrenningen forringes. SKAL DET VÆRE LAVASTEIN I MIN GRILL? Nei! Denne grillen har istedet en varmefordeler. VA GJØR PLATEN SOM LIGGER OVER BRENNERNE? Dette er varmefordeleren som gjør følgende: 1. Forbedrer varmefordelingen i grillen. 2. Minsker flammer som ellers kan slås opp mot det som grilles. 3. Øker livslengden på brennerne. 53

54 NO OPPBEVARING Når grillen ikke brukes skal den beskyttes mot regn og forurensning under et grillovertrekk, dette forhindrer tilskitting og overflaterust. Ved langtidsoppbevaring, for eksempel om vinteren, skal grillen først rengjøres grundig og deretter oppbevares under et grilltrekk på et tørt og støvfritt sted. Gassflasken skal alltid være stengt når grillen ikke brukes og kobles fra før grillen settes til oppbevaring. SERVICE Grillen bør gjennomgå en årlig inspeksjon av en fagmann. 54

55 TEKNISKE DATA Importør Rusta AB Artikkelnummer Totaleffekt 8,25 kw (589 g/t) Gasskategori Gasstype Gasstrykk Regulator Injektorstørrelse Antall brennere Tenning Vekt Mål I 3B/P Propan 30 mbar Enkel 0,82 mm 3 stk. Enkel piezotenning 19 kg 116x54x108 cm (BxDx) 55

56 Manual/Bruksanvisning/Bruksanvisning ENG SE NO Customer Service Rusta: Tel (0) Consumer contact: Rusta Customer Service, Box 5064, Upplands Väsby, SWEDEN Website: Rustas kundtjänst: Tel Konsumentkontakt: Rusta Kundtjänst, Box 5064, Upplands Väsby, SVERIGE emsida: Rustas kundetjeneste: Tlf. +46 (0) Forbrukerkontakt: Rusta Kundetjeneste, Box 5064, Upplands Väsby, SVERIGE Site: Item. No
