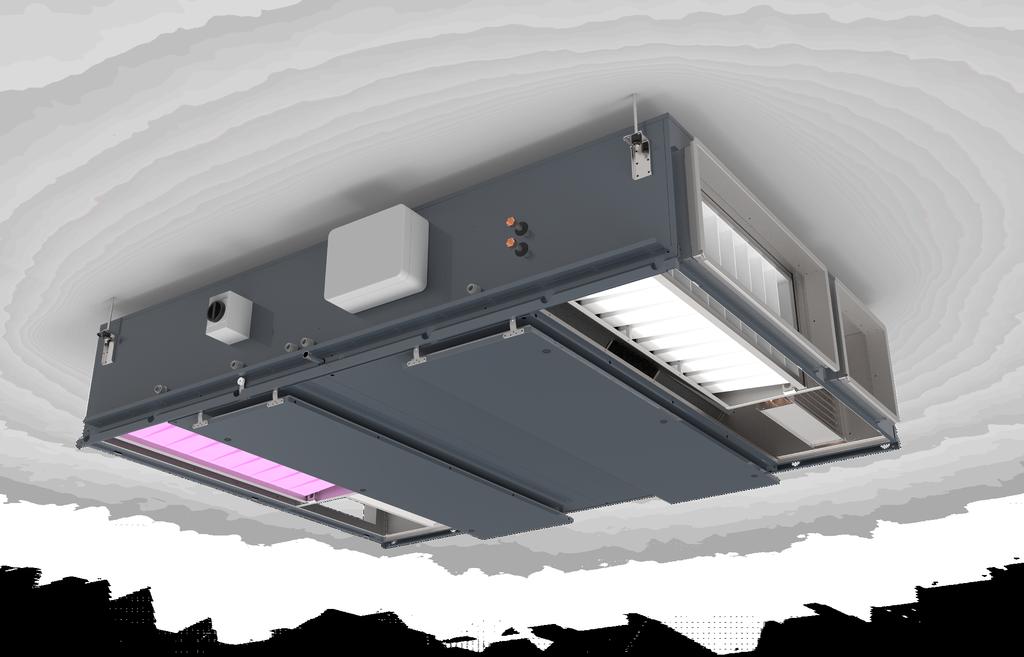

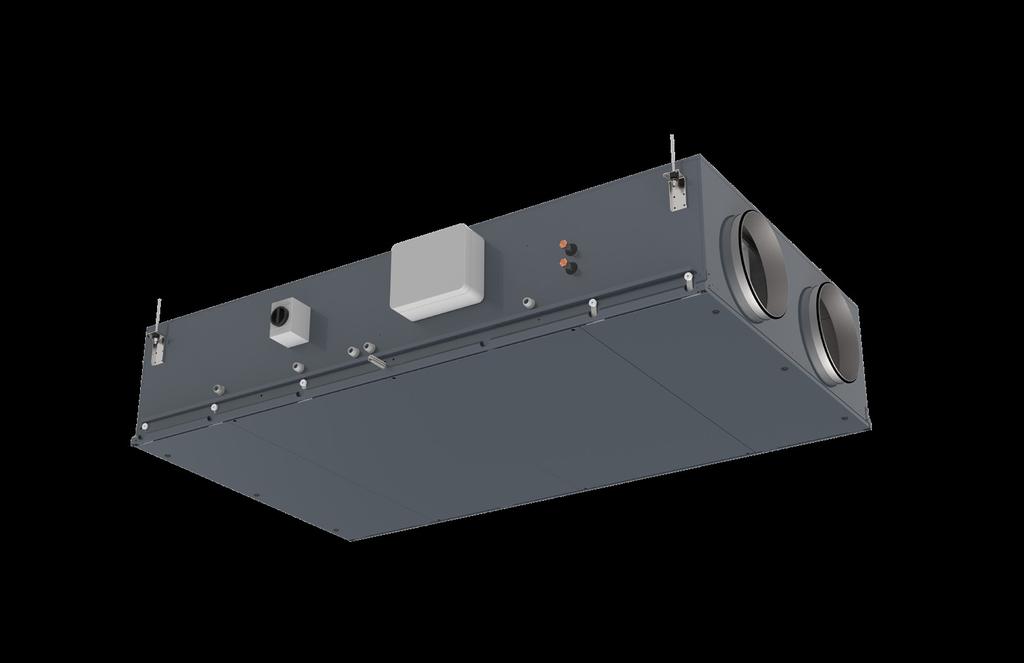

1 Takmonterat ventilationsaggregat med motströmsvärmeväxlare Ventilationsaggregat med motströmsvärmeväxlare, för kommersiella installationer. Lämplig såväl för nybyggnation som vid renovering av befintliga byggnader. Max. luftflöde 4000 m³/h (1100 l/s). Temperaturverkningsgrad: upp till 85 %. Energieffektiva och tysta fläktar med fläkthjul av kompositmaterial eller aluminium. För installation inomhus mot tak. Förstklassigt styrsystem med pekskärm _a_SV-LP

2

3 GRUNDFAKTA HÖGEFFEKTIVA VENTILATIONS- AGGREGAT MED VÄRMEÅTERVINNING Sedan 1997 har Lemmens specialiserat sig på konstruktion och tillverkning av ventilationsaggregat med energiåtervinning. Vi arbetade redan från början enligt principen att energiåtervinningens yttersta syfte är att nå högre effektivitet. Att enbart skapa metoder för att återvinna energi, utan att försöka minimera energiförbrukningen, är därför att lura sig själv. Vi arbetade med systematisk integration av fläktar med högpresterande likströmsmotorer (TAC-teknik). Med denna teknik föregrep våra värmeåtervinnande produkter de strängaste av de kommande energieffektivitetskraven, till exempel enligt den nya standarden ErP2018. Med tiden har vi utvecklat allt mer genomgripande och effektiva styrsystem. Den senaste generationen (TAC5) ligger i teknikens framkant, både genom de tekniska lösningarna i själva utrustningen och genom kompatibilitet med kommunikationsprotokoll som Modbus, TCP/IP, BACnet och KNX. PLUG-AND-PLAY-AGGREGAT -ventilationsaggregaten levereras som plug-and-playaggregat. Grundfunktionerna är fabriksprogrammerade och de flesta tillbehören installeras, ansluts och förkonfigureras före leverans från fabriken. När displayen anslutits, behöver du bara slå till aggregatet och, om så behövs, ändra de förkonfigurerade parametervärdena. ÅTKOMLIGHET FÖR UNDERHÅLL Aggregaten har stora inspektionsdörrar som underlättar underhållsarbeten. Dörrarna löper på gejder för att underlätta åtkomst. MOTSTRÖMSVÄRMEVÄXLARE Luft/luft-motströmsvärmeväxlaren har hög temperaturverkningsgrad, över 80 %, och är tillverkad av saltvattenresistent aluminium. Den uppfyller kraven i standard EN 308 och är Eurovent-certifierad. HÖGPRESTANDAFLÄKTAR De kraftfulla EC-fläktarna säkerställer tillräckligt disponibelt tryck, även vid höga luftflöden. Fläktbladen av kompositmaterial ger lägre specifik fläkteffekt (SFP) än fläktblad av aluminium. Verkningsgraden uppfyller kraven i ErP2018. FRIKYLA Möjlighet till 100 % by-pass är en standardfunktion hos GLOBAL-aggregat med motströmsvärmeväxlare. Detta möjliggör funktionen frikyla och regleras automatiskt utifrån inom- och utomhustemperaturen. VÄRMARE -aggregaten kan levereras med en fabriksmonterad, inbyggd vattenburen eftervärmare eller elektrisk för- eller eftervärmare. Värmaren effektregleras så att inställd börtemperatur upprätthålls. Den vattenburna luftvärmaren levereras anslutningsklar och en 3-vägsventil medlevereras, vilken regleras från TAC-styrenheten. Det inbyggda styrsystemet gör det möjligt för alla GLOBAL-aggregat att styra en extra, extern luftvärmare (elektrisk eller vattenburen) och/eller en kylvärmeväxlare. SPJÄLL GLOBAL-aggregaten kan förses med motordrivna uteoch avluftsspjäll. I spjällförsedda aggregat aktiverar TACstyrenheten en fläktstartfördröjning när aggregatet startas. Fjäderreturställdon finns som tillval. LUFTFILTER FILTERKLASSER -ventilationsaggregaten är som standard försedda med stora och mycket effektiva påsfilter för partikelfiltrering. Tilluftsfiltren har filterklass F7(EN779) / epm1 50 % (ISO16890) och frånluftsfiltren klass M5 (EN779) / epm10 50 % (ISO16890). STYRENHETER Det integrerade styrsystemet TAC5 kan anslutas till användargränssnittet TACTouch med 4,3 kapacitiv pekskärm. Från användargränssnittet kan de värmeåtervinnande aggregaten konfigureras och styras. SAT MODBUS för konfigurering, indikering och visning samt driftstyrning av aggregatet via MODBUS RTU. SAT KNX för konfigurering, indikering och visning samt driftstyrning av aggregatet via KNX. TCP/IP-modul för kommunikation via internet (MODBUS TCP/IP) med de värmeåtervinnande aggregaten. Inbyggda webbsidor används för konfigurering, indikering och visning samt driftstyrning av aggregatet. BACnet gateway för konfigurering, indikering och visning samt driftstyrning av aggregatet via BACnet IP. 3

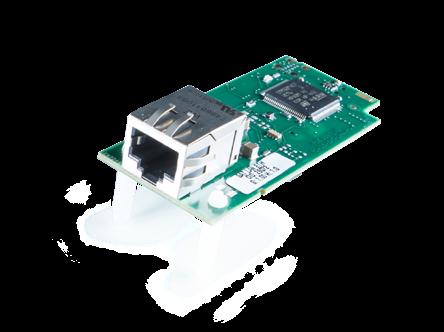

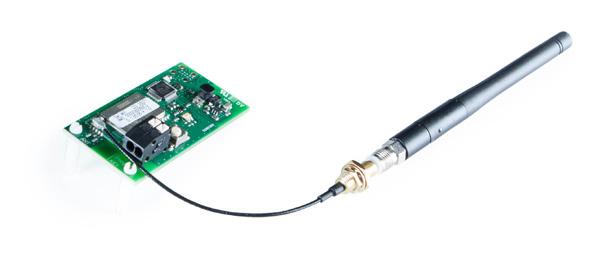

4 Serie STYRMÖJLIGHETER TILLVAL Inbyggd elektrisk eftervärmare (out) Inbyggd elektrisk förvärmare (in) Pekskärm Inbyggd vattenburen eftervärmare (IBA) Extern eftervärmare/-kylare (EBA) Motordrivna spjäll (CT) Flexibel kanaldukstos 20 mm (MS20) BACnet gateway Flexibel kanaldukstos 30 mm (MS30) Kondensatpump MODBUS RTU / ETHERNET WIFI KNX SAT3

5 EGENSKAPER EN1886-klassificering: T3/TB2/F9/L2/ D1 Eurovent-certifierade motströmsvär- meväxlare med temperaturverkningsgradsklass Hög. Inbyggd elektrisk eller vattenburen för- och eftervärmare. Helt integrerat reglersystem. Innovativ pekskärm med intuitiv driftsättningsmeny och integrerad, kontextbaserad hjälp. EC-kammarfläktar med fläkthjul av kompositmaterial för hög verkningsgrad och låg ljudnivå. Fläkthjul av aluminium finns som tillval. Inspektionsluckor och -paneler löper på gejder. Underhållsarbete kan utföras av en enda servicetekniker. Tillverkade av galvaniserad stålplåt lackerad i kulör RAL7016, med 30 mm mineralullsisolering. Cirkulär kanalanslutning med gummi- tätning; standardgejdanslutningar för rektangulära kanalanslutningar. Plug-and-play-aggregat med färdiga elanslutningar. Aggregatet är förkonfigurerat och har alla elanslutningar färdiga vid leverans från fabriken. Tillbehören levereras separat, för montering och elanslutning på installationsplatsen. Aggregat i storlek 02 och 04: kom- paktfilter M5 / epm10 50 % för både till- och frånluft. Aggregat i storlek 06 och större: påsfilter för till- och frånluft, klass F7/ epm1 50 % för tilluft och klass M5/ epm10 50 % för frånluft. Beprövad, förkonfigurerad TAC5-styr- enhet. Max. luftflöde 4000 m³/h (1100 l/s) för aggregatstorlek 20. ERP2018-optimerad konstruktion. Programvara för aggregatval finns att ladda ner. Uppfyller kraven i standard VDI6022.

6 Flexibilitet för en mängd olika systemlösningar RÄTT DRIFTLÄGE ÄR VIKTIGT LUFTFLÖDE ELLER TRYCK Om ventilationssystemet ska arbeta med konstant tryck, konstant luftflöde eller styras av en spänningssignal 0-10V från ett styrsystem beror på beror på tillämpning och på vilka krav den aktuella installationen ställer. Det inbyggda master/ slav-styrsystemet säkerställer att driften alltid är välbalanserad. FÖRDELARNA I DETALJ Tillräckligt högt externt tryck Konstant luftflöde Behovsstyrning: konstant luftflöde styrt med spänningssignal 0 10 V Konstant tryck med extern tryckgivare Konstant luftflöde Detta driftläge används ofta i byggnader som inte kräver variabla luftflöden, till exempel kontorsbyggnader och kommersiella byggnader, skolor, daghem, sporthallar etc. där luftflödesbehovet är relativt stabilt. Behovsstyrning Alternativt kan luftflödet anpassas automatiskt efter ventilationsbehoven och användarnas önskemål med hjälp av 0 10 V-signalingången, till exempel med en CO2-givare eller med kundens fastighetsautomationssystem eller motsvarande. Konstant tryck Detta driftläge lämpar sig mycket väl för fastigheter där man gärna vill ha möjlighet att styra luftflödet individuellt i de olika lokalerna. En tryckgivare ser till att trycket förblir konstant även när luftflödet ökas eller minskas i enlighet med ventilationsbehovet i lokalerna. Luftflödet förblir oförändrat i alla de andra lokalerna, d.v.s. ventilationssystemet arbetar hela tiden inom sitt bästa driftområde. Konstanttrycksdrift kräver extern tryckgivare. DE 3 DRIFTLÄGENA Pa ppm V Pa Pa 154 givare Sonde m 3 /h 0 m 3 /h m 3 /h m 3 /h Konstant luftflöde Luftflödet hålls konstant, oavsett yttre tryckförändringar. Behovsstyrning Luftflödet är en linjär funktion av styrspänningen.luftflödet regleras med en styrspänning 0 10 V, vilken i sin tur styrs av till exempel en CO2-givare. Konstant tryck Trycket hålls konstant oavsett förändringar av det externa trycket. Konstanttrycksdrift kräver extern tryckgivare. 6

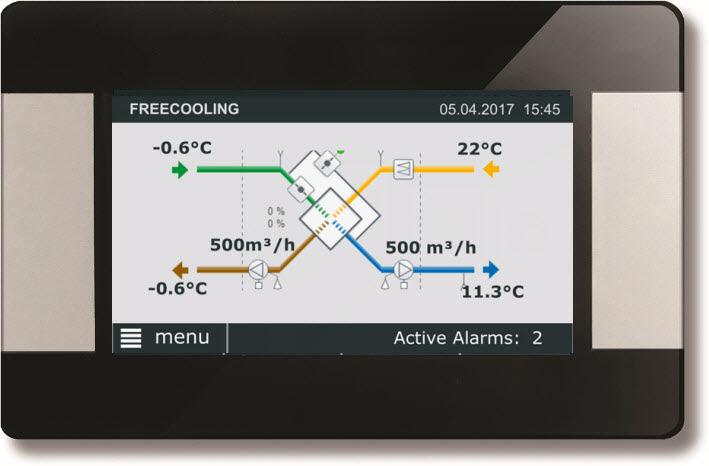

7 Aggregatöversikt STYRENHETSALTERNATIV TACtouch handterminal med pekskärm Handterminal med LCD-skärm och inbyggd tidsstyrning av 4 händelser per dygn plus passivt dygn /helgdag. Från handterminalen kan 1 värmeåtervinnande aggregat konfigureras och styras. Driftsättningsmenyn, larmhistoriken och underhållsmenyn är utformade med fokus på effektivitet. 4-LÄGESVÄLJARE Med 4-lägesväljaren kan aggregatet ställas in på något av sina tre konfigurerade driftvarvtal, samt stängas av. Benämning TACtouch Benämning COM SAT MODBUS Gränssnitt för konfigurering, indikering och visning samt driftstyrning av aggregatet via MODBUS RTU. Benämning SAT MODBUS SAT ETHERNET Gränssnitt för konfigurering, indikering och visning samt driftstyrning av aggregatet via MODBUS TCP/IP. Benämning SAT Ethernet BACnet gateway För kommunikation med värmeåtervinnande aggregat via BACnet TCP/IP-protokoll. Gränssnittet klarar upp till fyra aggregat. BACnet gateway kräver att gränssnittet SAT Ethernet är installerat. Benämning BACnet SAT Wifi Wifi-gränsnitt som tillsammans med MODBUS TCP/IP möjliggör trådlös kommunikation med luftbehandlingsaggregatet. Wifi-gränssnittet används vanligen när man vill kunna styra aggregatet från en smarttelefon. Benämning SAT wifi SAT KNX Gränssnitt för konfigurering, indikering och visning samt driftstyrning av aggregatet via KNX. Benämning SAT KNX SAT3 SAT3-gränsnittet kan, tillsammans med TAC5- styrenheten och med hjälp av 2 potentialfria kontakter, signalera driftindikering (fläkten är verkligen igång och roterar) och larm p.g.a. överskriden förinställd tryckvariationsgräns. Driftstatus signaleras genom att kontakten sluts. Benämning SAT

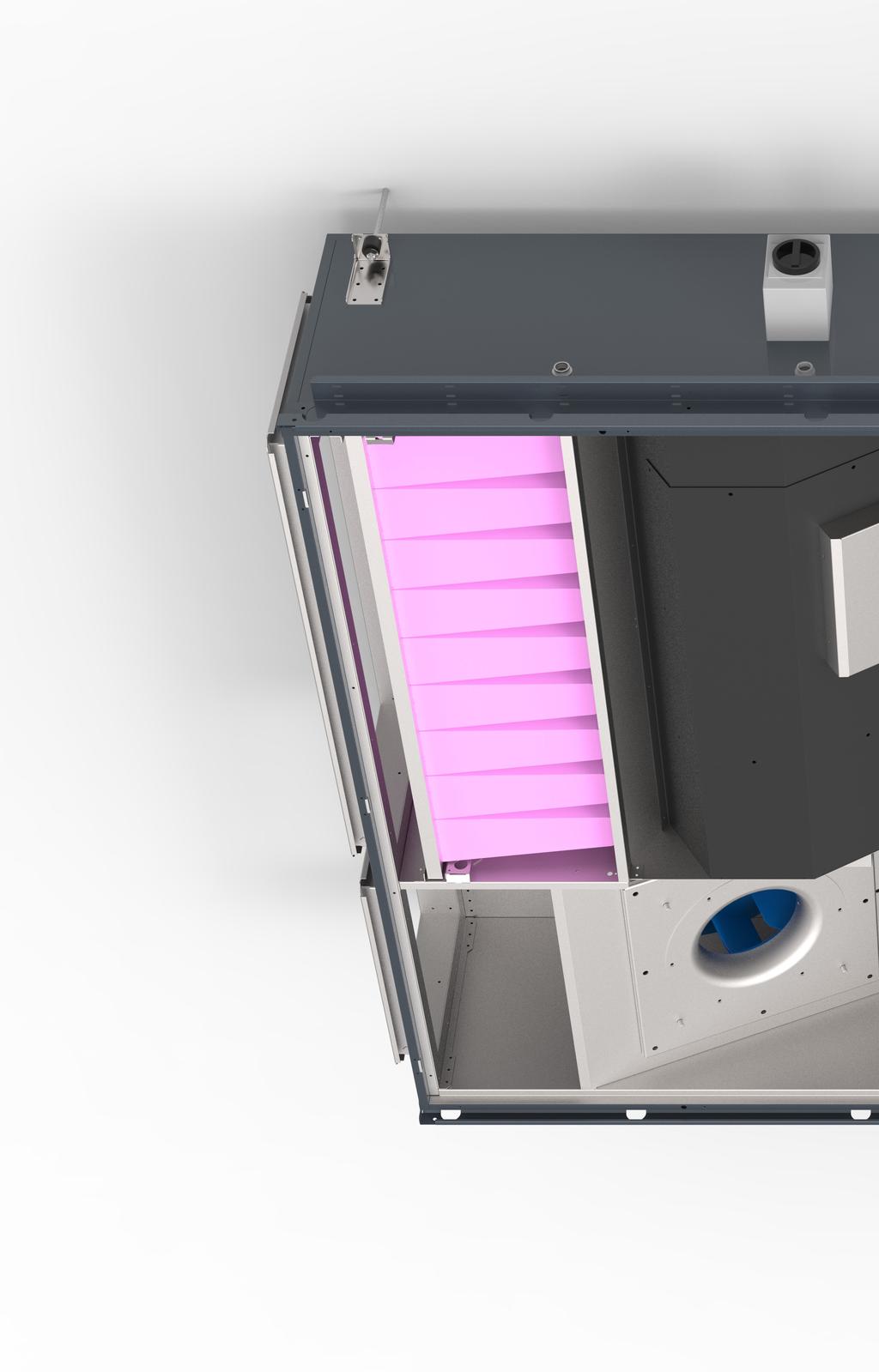

8 EC-KAMMARFLÄKT MED FLÄKTHJUL AV KOMPOSITMATERIAL (ALUMINIUMHJUL FINNS SOM TILLVAL) TILLUFTSFILTER 1 2 INBYGGD STYRENHET 3 4 GEJDER FÖR ENKEL ÅTKOMST 4 INBYGGD FÖRVÄRMARE (ELEKTRISK) 5 2 HÖGEFFEKTIV PLATTVÄRMEVÄXLARE 6 INBYGGD EFTERVÄRMARE (VATTENBUREN/ ELEKTRISK) KONDENSATTRÅG AV ROSTFRITT STÅL 8 FRÅNLUFTSFILTER % BYPASS 10

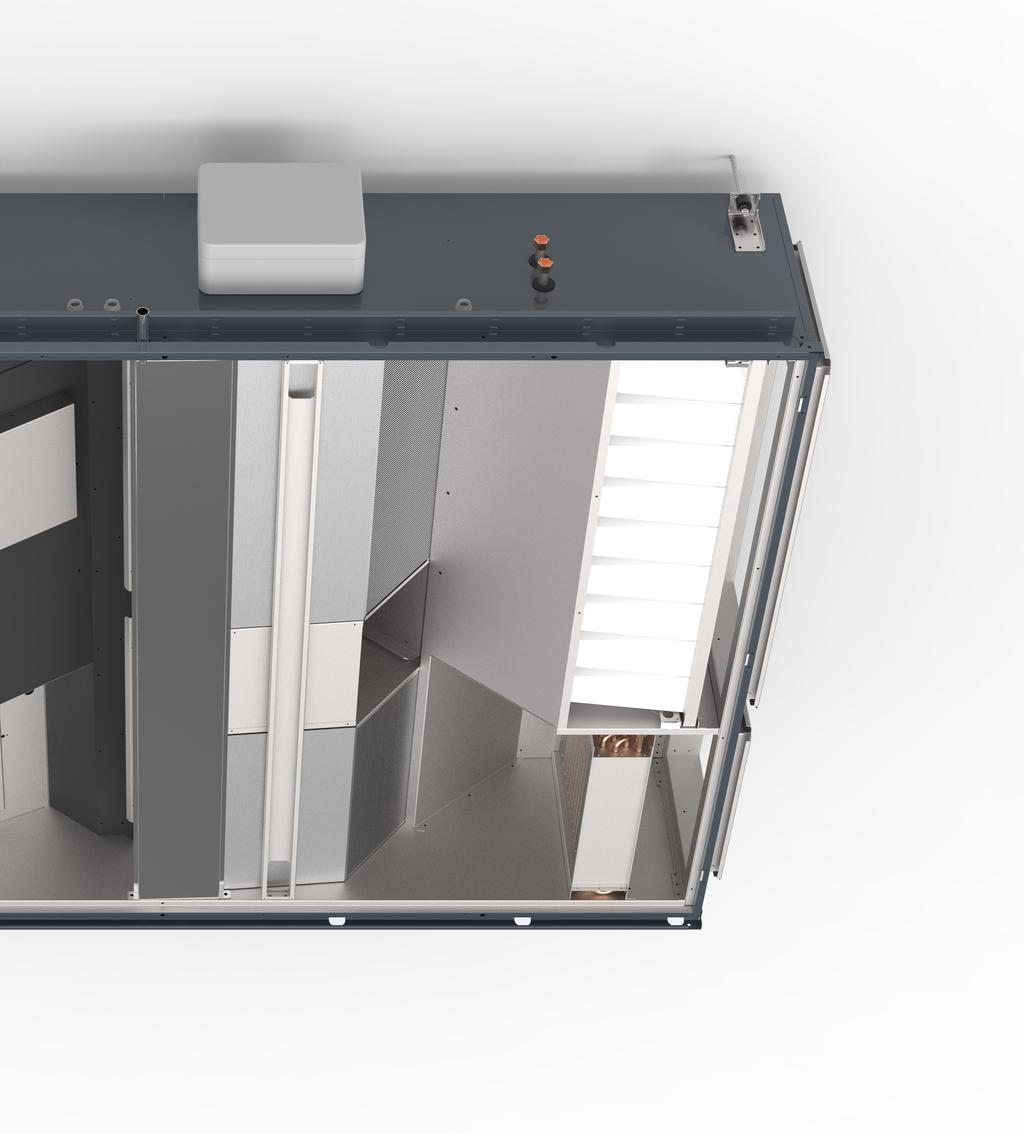

9 SERIE

10 AGGREGATÖVERSIKT ALLMÄNT EC-FLÄKTAR MED FLÄKTHJUL AV KOMPOSITMATERIAL EC-fläktarna har som standard fläkthjul av kompositmaterial. Fläkthjul av aluminium finns som tillval. Komposithjulens fördel är låg vikt och mer aerodynamisk form. Detta ger fläkten lägre specifik effektförbrukning (SFP). Fläktarna är placerade på motströmsvärmeväxlarens kalla CIRKULÄRA KANALANSLUTNINGAR Kanalanslutningarna för storlek 02, 04, 06 och 08 är cirkulära och försedda med gummitätning. FILTER Alla -aggregat av storlek 06 eller större är försedda med påsfilter. Aggregat i storlek 02 och 04 är försedda med kompaktfilter. Filtrets funktion är att hålla både luften och värmeväxlaren fria från föroreningar. Som standard har tilluftsfiltret filterklass F7 (EN779) / epm1 50 % (ISO16890) och frånluftsfiltret filterklass M5 (EN779) / epm10 50 % (ISO16890). Frånluftsfilter av klass F7 (EN779) sida, vilket drastiskt minskar det ljud som avges till rummen i byggnaden. REKTANGULÄRA KANAL-ANSLUTNINGAR Kanalanslutningarna för storlek 10 och större är rektangulära och försedda med gejdanslutning. / epm1 50 % (ISO16890) finns inte som alternativ, eftersom det skulle inverka menligt på energieffektiviteten. Filtren är monterade i låsbara gejder för att underlätta filterkontroll och filterbyte. Filtergejderna uppfyller kraven för förbiströmningsläckage enligt filterklass F9. Filterövervakningsfunktionen är integrerad i TAC5-styrenhetens standardkonfiguration. PLATTVÄRMEVÄXLARE Plattvärmeväxlaren är Eurovent-certifierad och dess temperaturverkningsgrad är upp till 85 %. Den är vinklat monterad för att säkerställa god kondensatavrinning. STYRENHET TAC5 Styrutrustningen är helt integrerad i GLOBALaggregaten. Styrenheten övervakar och reglerar temperaturer, luftflöden och andra funktioner. Styrenheten är förkonfigurerad med standardvärden vid leverans från fabriken. HÖLJE :s hölje består av plåtpaneler. Höljespanelerna är en 30 mm tjock sandwichkonstruktion av stålplåt med mellanliggande mineralullsisolering. Den yttre plåten är lackerad i kulör RAL7016, den inre plåten är galvaniserad. Inspektionsluckorna löper på gejder för att underlätta åtkomst av aggregatets komponenter. Panelerna kan enkelt tas bort helt om ännu bättre åtkomst behövs. Höljesdata enligt EN1886 Luftläckageklass: L2 Termiska bryggor: TB2 Värmegenomgång: T3 Mekanisk hållfasthet: D1 10

11 FRYSSKYDD För aggregat med motströmsvärmeväxlare tillämpas olika frysskyddsmetoder: minskning av tilluftsflöde bypassmodulering intern elektrisk förvärmare. AVFROSTNING Aggregat som ska installeras i kallt klimat kan som tillval förses med en avfrostningsfunktion för att minska risken för problem med nedisning av plattvärmeväxlaren. TAC-styrenheten övervakar tryckfallet över värmeväxlaren och aktiverar avfrostningsfunktionen om tryckfallet i frånluftsflödet ökar. PEKSKÄRM Användarvänligt handhållet användargränssnitt med 4,3 pekskärm. I gränssnittet finns bland annat en driftsättningsmeny som gör driftsättningen till en enkel och intuitiv process. Gränssnittsenheten har en 2 meter lång anslutningskabel och magnetfäste. Avfrostningsfunktionen arbetar genom att kortvarigt stoppa tilluftsflödet. INBYGGD ELEKTRISK FÖRVÄRMARE IN Aggregatet kan utrustas med inbyggd elektrisk förvärmare. Värmaren placeras mellan tilluftsfiltret och tilluftsfläkten. Förvärmarens funktion är främst att skydda motströmsvärmeväxlaren mot frysning. INBYGGD VATTENBUREN VÄRMARE (IBA) Aggregatet kan utrustas med inbyggd vattenburen luftvärmare. Värmaren är placerad mellan plattvärmeväxlaren och tilluftskanalanslutningen. Den vattenburna värmaren har inbyggda vattenanslutningar och levereras med flexibla anslutningar för att kunna anslutas till INBYGGD ELEKTRISK LUFTVÄRMARE OUT Den elektriska eftervärmare är placerad mellan plattvärmeväxlaren och tilluftskanalanslutningen. Elvärmaren har två överhettningsskydd, det ena med manuell återställning och det andra med automatisk. När elvärmaren är korrekt konfigurerad slås den från omedelbart när befintligt vattensystem utanför aggregatet. Den vattenburna värmaren är försedd med temperaturgivare för frysskydd, monterad på värmarens yta. aggregatet stoppas, men fläktarna fortsätter att gå under 90 sekunder för att kyla värmaren. 11

12 Externt tryck (Pa) Verkningsgrad (%) 0 30,0 50,0 70,0 90,0 110,0 130,0 150,0 50 SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Luftflöde (l/s) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 1300 x 890 x 350 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D4A - 10kA - AC3 KOMPAKTFILTER KLASS EN779 (EN16890) M5M5 (epm10 55%) / M5 (epm10 55%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT Ø200 KANALANSLUTNINGAR AVLUFT/UTELUFT Ø200 OMGIVNINGSTEMPERATUR C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,4 82,8 17,0 34, ,5 80,6 16,5 35, ,8 79,0 16,1 38, ,9 77,7 15,8 40,0 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 12 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

13 02 Serie LP: mått MÅTT (mm) IN IN Frånluft Frånluft Uteluft Uteluft BA + OUT OUT BA + Tilluft Tilluft VY UPPIFRÅN Avluft Avluft Högeransluten version Vänsteransluten version 13

14 04 04 Externt tryck (Pa) SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Verkningsgrad (%) TEKNISKA HUVUDDATA Luftflöde (l/s) LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 1300 x 1100 x 350 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D4A - 10kA - AC3 KOMPAKTFILTER KLASS EN779 (EN16890) M5 (epm10 55%) / M5 (epm10 55%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT Ø250 KANALANSLUTNINGAR AVLUFT/UTELUFT Ø250 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,2 85,0 19,0 33, ,3 82,7 18,6 34, ,4 81,0 18,2 37, ,0 78,5 17,8 40,7 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 14 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

15 04 Serie : mått MÅTT (mm) Ø IN IN Frånluft Frånluft Uteluft BA + OUT OUT BA + Uteluft Tilluft VY UPPIFRÅN Tilluft Avluft Högeransluten version Vänsteransluten version Avluft 15

16 06 06 Externt tryck (Pa) SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Verkningsgrad (%) Luftflöde (l/s) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 2100 x 1050 x 435 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D6A - 10kA - AC3 PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm2,5 70%) / M5 (epm10 50%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT Ø315 KANALANSLUTNINGAR AVLUFT/UTELUFT Ø315 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,8 83,0 18,9 38, ,9 81,0 18,5 41, ,0 80,1 18,4 42, ,2 79,5 18,1 41,3 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 16 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

17 06 Serie : mått MÅTT (mm) Ø IN Frånluft Frånluft Uteluft OUT BA + IN Uteluft BA + OUT VY UPPIFRÅN Tilluft Tilluft Avluft Högeransluten version Vänsteransluten version Avluft 17

18 08 08 Externt tryck (Pa) ,0 80,0 130,0 180,0 230,0 280,0 330,0 380,0 SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Verkningsgrad (%) Luftflöde (l/s) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 2100 x 1300 x 435 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D6A - 10kA - AC3 PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm2,5 70%) / M5 (epm10 50%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT Ø315 KANALANSLUTNINGAR AVLUFT/UTELUFT Ø315 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,5 83,4 18,2 37, ,7 81,0 17,7 38, ,9 79,9 17,5 39, ,1 79,4 17,3 40,4 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 18 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

19 08 Serie : mått MÅTT (mm) Ø IN IN Frånluft Uteluft OUT BA + OUT BA + Tilluft VY UPPIFRÅN Avluft Högeransluten version Vänsteransluten version 19

20 10 10 Externt tryck (Pa) ,0 80,0 130,0 180,0 230,0 280,0 330,0 380,0 430,0 480,0 SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Verkningsgrad (%) Luftflöde (l/s) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 2100 x 1600 x 435 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D6A - 10kA - AC3 PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm2,5 70%) / M5 (epm10 50%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT 400 x 300 KANALANSLUTNINGAR AVLUFT/UTELUFT 800 x 300 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,3 84,0 18,4 35, ,6 81,2 17,8 38, ,9 79,4 17,3 42, ,0 78,8 17,3 42,4 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 20 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

21 10 Serie : mått MÅTT (mm) IN IN Frånluft Frånluft Uteluft Uteluft BA + OUT OUT BA Tilluft Tilluft VY UPPIFRÅN Avluft Avluft Högeransluten version Vänsteransluten version 21

22 12 12 Externt tryck (Pa) ,0 80,0 130,0 180,0 230,0 280,0 330,0 380,0 430,0 480,0 530,0 580,0 SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Verkningsgrad (%) Luftflöde (l/s) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 2250 x 1700 x 510 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D10A - 10kA - AC3 PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm2,5 70%) / M5 (epm10 50%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT 400 x 300 KANALANSLUTNINGAR AVLUFT/UTELUFT 800 x 400 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,2 84,5 18,5 35, ,3 82,2 18,0 35, ,5 80,7 17,6 38, ,7 79,5 17,3 40,9 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 22 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

23 12 Serie : mått MÅTT (mm) IN IN + Frånluft Frånluft Uteluft Uteluft Tilluft Tilluft BA + OUT VY UPPIFRÅN OUT BA Avluft Avluft Högeransluten version Vänsteransluten version 23

24 13 13 Externt tryck (Pa) ,0 80,0 130,0 180,0 230,0 280,0 330,0 380,0 430,0 480,0 530,0 580,0 630,0 680,0 SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Luftflöde (m 3 /h) Verkningsgrad (%) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 2250 x 1700 x 510 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D10A - 10kA - AC3 PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm2,5 70%) / M5 (epm10 55%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT 500 X 400 KANALANSLUTNINGAR AVLUFT/UTELUFT 800 X 400 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,3 82,2 17,0 35, ,5 80,7 16,6 38, ,7 79,5 16,4 40, ,0 78,6 16,1 43,1 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 24 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

25 12 Serie : mått MÅTT (mm) IN IN + Frånluft Frånluft Uteluft Uteluft Tilluft Tilluft BA + OUT VY UPPIFRÅN OUT BA Avluft Avluft Högeransluten version Vänsteransluten version 25

26 14 14 Externt tryck (Pa) ,0 130,0 230,0 330,0 430,0 530,0 630,0 730,0 SFP=2,5 kw/m³s SFP=2 kw/m³s SFP=1,5 kw/m³s th Luftflöde (m 3 /h) Verkningsgrad (%) TEKNISKA HUVUDDATA LUFTFLÖDE m³/h l/s MÅTT (L x B x H) 2250 x 1940 x 510 VIKT kg ELKRAFTMATNING 1 x 230 V - 50 Hz REKOMMENDERAD SÄKRING D10A - 10kA - AC3 PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm2,5 70%) / M5 (epm10 50%) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT 500 x 400 KANALANSLUTNINGAR AVLUFT/UTELUFT 1000 x 400 OMGIVNINGSTEMPERATUR -20 C C EN1886-KLASSIFICERING T3 / TB2 / F9 / L2 / D1 ARTIKELNUMMER (HÖGER/VÄNSTER) / LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) ,1 82,8 18,8 35, ,4 80,7 18,3 39, ,7 79,7 18,2 41, ,0 79,2 18,0 44,0 Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 26 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

27 14 Serie : mått MÅTT (mm) IN Frånluft Uteluft OUT BA + OUT BA IN + Tilluft VY UPPIFRÅN Avluft Högeransluten version Vänsteransluten version 27

28 16 16 Tillgängligt externt tryck (Pa) TILLGÄNGLIG INOM KORT Luftflöde ( m 3/h) TEKNISKA HUVUDDATA LUFTFLÖDE MÅTT (L x B x H) VIKT ELKRAFTMATNING REKOMMENDERAD SÄKRING 3 x 400 V + N, 50 Hz A PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm1 50 %) / M5 (epm10 50 %) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT KANALANSLUTNINGAR AVLUFT/UTELUFT OMGIVNINGSTEMPERATUR -20 till +50 C EN1886-KLASSIFICERING T3/TB2/F9/L2/D1 ARTIKELNUMMER (HÖGER/VÄNSTER) LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 28 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

29 16 Serie : mått MÅTT (mm) Frånluft Frånluft Uteluft Uteluft Tilluft Tilluft VY UPPIFRÅN Avluft Avluft 29

30 20 20 TILLGÄNGLIG INOM KORT Tillgängligt externt tryck (Pa) Luftflöde ( m 3/h) TEKNISKA HUVUDDATA LUFTFLÖDE MÅTT (L x B x H) VIKT ELKRAFTMATNING REKOMMENDERAD SÄKRING 3 x 400 V + N, 50 Hz A PÅSFILTER FILTERKLASS EN779 (EN16890) F7 (epm1 50 %) / M5 (epm10 50 %) KANALANSLUTNINGAR TILLUFT/FRÅNLUFT KANALANSLUTNINGAR AVLUFT/UTELUFT OMGIVNINGSTEMPERATUR -20 till +50 C EN1886-KLASSIFICERING T3/TB2/F9/L2/D1 ARTIKELNUMMER (HÖGER/VÄNSTER) LUFTFLÖDE EFFEKTFÖR- BRUKNING SFP TEMPERATUR- VERKNINGS- GRAD T NEDSTRÖMS VÄRME- VÄXLARE LJUDTRYCKS- NIVÅ m 3 /h l/s W kw/(m 3 /s) % C db(a) Förutsättningar: 1. Samtliga värden gäller för externt tryck 200 Pa. 2. T nedströms värmeväxlaren vid -10 C, RH 90 % och +22 C, RH 50 %. 3. Temperaturverkningsgrad vid 10 C, RH 90 % och +22 C, RH 50 %. 4. Ljudtryck för kanalanslutet aggregat, uppmätt i fritt fält 3 m från aggregatet. 5. Alla data gäller för fläktar med komposithjul. 30 Detta dokument är en översikt över tekniska data. För detaljerad och uppdaterad teknisk information, se vårt urvalsprogram.

31 14 Serie : mått MÅTT (mm) Frånluft Frånluft Uteluft Uteluft Tilluft Tilluft Avluft Avluft VY UPPIFRÅN 31

32 Serie Utbytesfiltersatser Serie : tillbehör Beteckningsnyckel: GLOBAL_LP_XX_X_XXX Aggregatstorlek: 02, 04, 06, 08, 10, 12, 13, 14, 16, 20 Tilluft: höger (R) / vänster (L) Fläkttyp: inget = komposit, ALU = aluminium UTBYTESFILTERSATSER Filtrets funktion är att hålla både luften och värmeväxlaren fria från föroreningar. Filter av klass M5 (EN779) / epm10 50 % (ISO16890) är tillräckligt för att hålla plattvärmeväxlaren ren. Tilluftsfiltrets filterklass: F7 (EN779) / epm2,5 70 % (ISO16890). Frånluftsfiltrets filterklass: M5 (EN779) / epm10 50 % (ISO16890). MODELL Tilluft Frånluft MÄRKNING M5 / epm10 55% M5 / epm10 55% Filter kit M5/M5 Global LP F7 / epm1 50% M5 / epm10 50% Filter kit M5/F7 Global LP M5 / epm10 55% M5 / epm10 55% Filter kit M5/M5 Global LP F7 / epm1 50% M5 / epm10 50% Filter kit M5/F7 Global LP F7 / epm2,5 70% M5 / epm10 50% Filter kit M5/F7 Global LP F7 / epm2,5 70% M5 / epm10 50% Filter kit M5/F7 Global LP F7 / epm2,5 70% M5 / epm10 50% Filter kit M5/F7 Global LP 10 12/ F7 / epm2,5 70% M5 / epm10 50% Filter kit M5/F7 Global LP 12/ F7 / epm2,5 70% M5 / epm10 50% Filter kit M5/F7 Global LP 14 16/18 F7 / epm1 50% M5 / epm10 50% 32

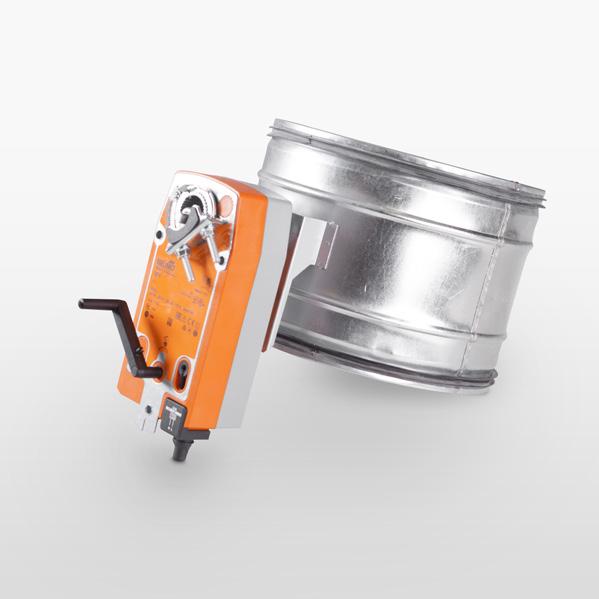

33 Motordrivna spjäll (CT) Serie : tillbehör Adapter cirkulär/rektangulär (IRS) Serie : tillbehör MOTORDRIVNA SPJÄLL (CT) CT-spjällen används som avstängningsspjäll. Avstängningsspjäll används om luftbehandlingsaggregatet ska stå oanvänt under någon tid, eller om vattenburen värmare eller kylare används. Spällramen är tillverkad av galvaniserat stål, spjällbladet i rektangulära spjäll är av strängpressad aluminium. Spjällbladen är gummitätade. Lufttäthet enligt EN 1751 är för cirkulära spjäll klass 2 och för rektangulära spjäll klass 3. Beteckningsnyckel: Anslutningsram (mm) Kanalmått (mm) Ingen = 0 Till/från = 1 Fjäderretur = 2 CTXX_XXX-XXX_1 MODELL UTLOPP INLOPP Invändigt mått Utvändigt mått MÄRKNING Ø 200 ej tillämpligt CT_ Ø 250 ej tillämpligt CT_250 06/ Ø 315 ej tillämpligt CT_ x x 340 CT40_ x x 340 CT40_ /13/ x x 440 CT40_ / x x 440 CT40_ x x 440 CT40_ / CT40_ 16/ CT40_ CIRKULÄR/REKTANGULÄR ADAPTER IRS Oisolerade adaptrar för övergång mellan cirkulär och rektangulär anslutning finns för all utrustning (luftbehandlingsaggregat, externa värmare och kylare etc.) med rektangulära anslutningar. Adaptrarna är tillverkade av galvaniserad plåt. Den cirkulära kanalanslutningen är försedd med gummitätning. Beteckningsnyckel: IRS_XXX-XXX_XXX Rektanguläranslutningens utvändiga mått Den cirkulära anslutningens diameter MODELL UTLOPP INLOPP MÅTT KANAL MÄRKNING x 300 Ø 315 IRS_ _ x 300 Ø 315 IRS_ _315 12/13/ x 440 Ø 400 IRS_ _400 12/ x 400 Ø 400 IRS_ _ x 400 Ø 400 IRS_ _400 16/ IRS_ 16/ IRS_ 33

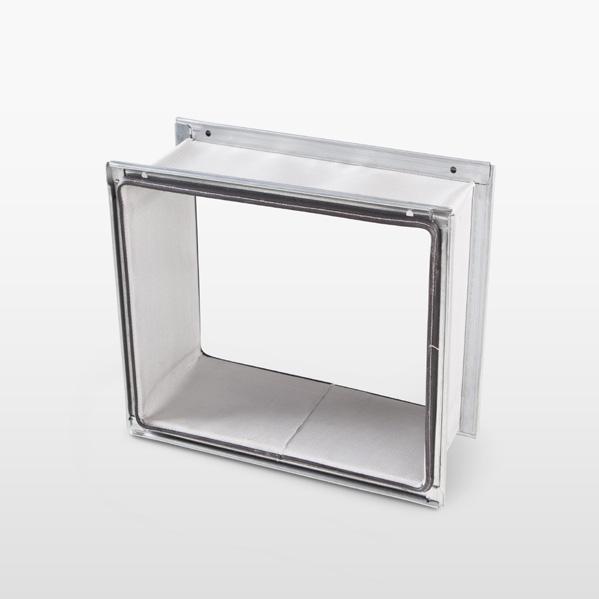

34 Flexibel stos 20 mm (MS20) Serie : tillbehör FLEXIBEL STOS 20 mm - MS20 Flexibel stos 30 mm (MS30) Serie : tillbehör De flexibla dukstosarna typ MS20 hindrar att vibrationer och buller fortplantas genom kanalsystemet. Stosarna är tillverkade av glasfiberarmerad plast och har brandmotståndsklass M0 och lufttäthetsklass B (enligt EN och EN 1751). De klarar drifttemperatur från 30 till +110 C och tryck upp till 2000 Pa. Den 20 mm breda anslutningsstosen är tillverkad av 1 mm tjock, galvaniserad stålplåt. Beteckningsnyckel: Anslutningsramens bredd (mm) Kanalmått (mm) MSXX_XXX-XXX MODELL UTLOPP INLOPP Invändigt mått Utvändigt mått Ø200 n.a. MS_ Ø250 n.a. MS_250 06/ Ø315 n.a. MS_315 MÄRKNING x x 340 MS20_ _LP x x 340 MS20_ _LP 10 12/13/ x x 440 MS20_ _LP 12/13/14 12/ x x 440 MS20_ _LP 12/ x x 440 MS20_ _LP 14 16/ MS20_ 16/ MS20_ FLEXIBEL STOS 30 mm - MS30 De flexibla stosarna typ MS30 hindrar att vibrationer och buller fortplantas genom kanalsystemet. Stosarna är tillverkade av glasfiberarmerad plast och har brandmotståndsklass M0 och lufttäthetsklass B (enligt EN och EN 1751). De klarar drifttemperatur från -30 till +110 C och tryck upp till 2000 Pa. 30 mm METU -anslutningsstosen är tillverkad av 1 mm tjock, galvaniserad stålplåt. Beteckningsnyckel: MSXX_XXX-XXX MODELL UTLOPP Anslutningsramens bredd (mm) Kanalmått (mm) INLOPP Invändigt mått Utvändigt mått MÄRKNING x x 340 MS30_ _LP x x 340 MS30_ _LP 10 12/ x x 440 MS30_ / x x 440 MS30_ x x 440 MS30_ x x 440 MS30_ / MS30_ 16/ MS30_ 34

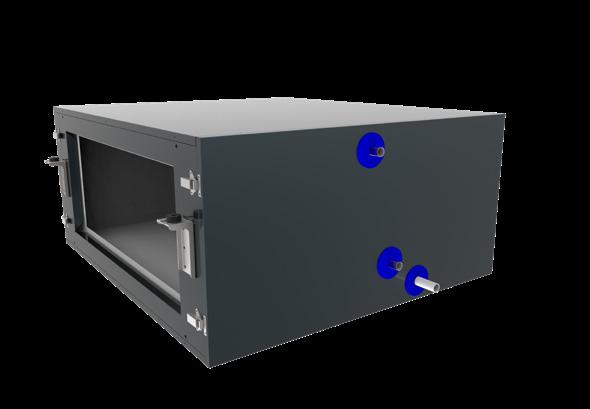

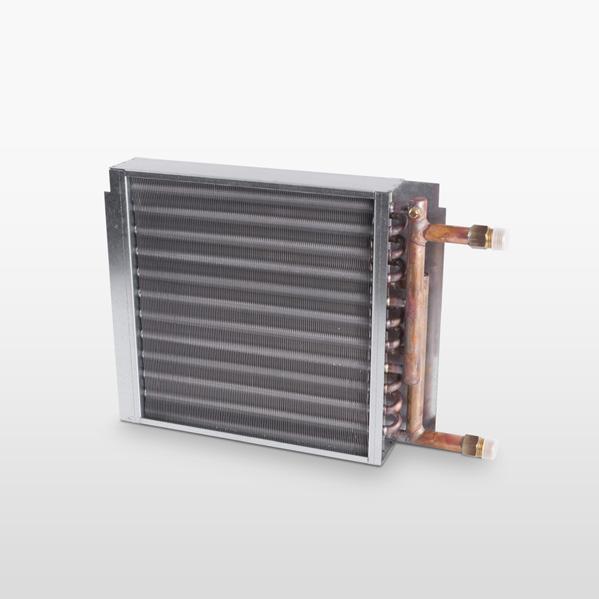

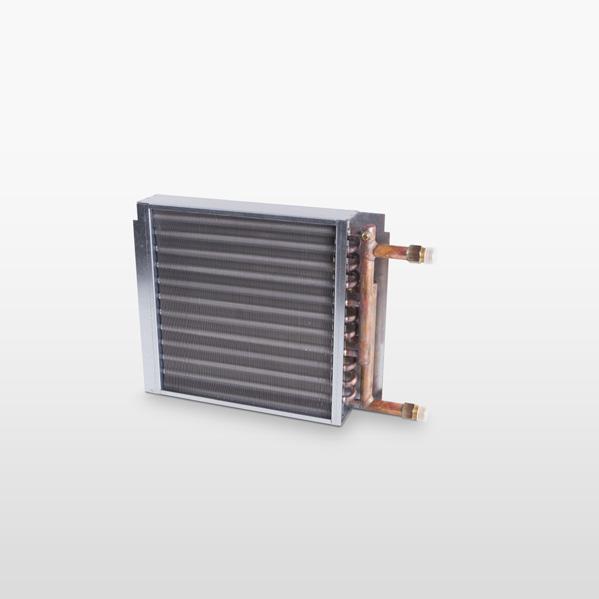

35 Inbyggd vattenburen eftervärmare (IBA) Serie : tillbehör INBYGGD VATTENBUREN EFTERVÄRMARE - IBA I eftervärmare IBA används varmvatten för att eftervärma tilluften. Värmaren är inbyggd i aggregatet och placerad mellan plattvärmeväxlaren och tilluftskanalanslutningen. Värmeväxlaren är en rörvärmeväxlare, byggd av kopparrör försedda med ytförstorande aluminiumflänsar på 2,5 mm inbördes avstånd. Rören har utvändig gängad anslutning av mässing. Tryckklassen är PN16. Beteckningsnyckel: IBA_XX-XX Värmartyp och antal rader Storlek MODELL HÖGER VÄNSTER VARIANT Ø MÄRKNING 02/ radig värmare 1 / 2 IBA_2H_LP 02/ radig värmare 1 / 2 IBA_2H_LP 06 08/ radig värmare 1 / 2 IBA_2H_LP 08/10 12/13/ radig värmare 1 / 2 IBA_2H_LP 12/13/14 16/ radig värmare 1 / 2 IBA_2H_LP 16/20 02/ radig värmare 1 / 2 IBA_4H_LP 02/ radig värmare 1 / 2 IBA_4H_LP 06 08/ radig värmare 1 / 2 IBA_4H_LP 08/10 12/13/ radig värmare 1 / 2 IBA_4H_LP 12/13/14 16/ radig värmare 1 / 2 IBA_4H_LP 16/20 35

36 Isolerade inbyggnadshöljen (ECA) Serie : tillbehör Värmare/kylare (EBA) för inbyggnad i isolerat inbyggnadshölje Serie : tillbehör INBYGGNADSHÖLJE FÖR EXTERNA VÄRMARE/KYLARE - ECA Det isolerade inbyggnadshöljet är av sandwichkonstruktion, tillverkat av galvaniserad stålplåt med 30 mm tjock mineralullsisolering mellan den yttre och den inre plåten. Den yttre plåten är lackerad i kulör RAL7016. Höljena kan användas för inbyggnad av externa värmare, kylare och direktexpansionsenheter (EBA). Standardanslutningsstosen är 15 mm. Andra anslutningstyper finns som tillval: 20 mm gejder, 30 mm METU -stosar. Beteckningsnyckel: ECA_XXX-XXX_XX/XX Kanalmått (mm) Höljesmått (mm) MODELL KANAL STORLEK Märkning 02/ Ø x 600 x 400 ECA_250_02/ Ø x 600 x 700 ECA_250_08 10/12/ x x 900 x 800 ECA_ _13 14/ x x 1000 x 800 ECA_ _16 VÄRMARE FÖR INBYGGNAD I ISOLERAT HÖLJE - EBA I eftervärmare EBA används varmvatten för att eftervärma tilluften. Värmaren är avsedd för inbyggnad i isolerat hölje ECA. Värmeväxlaren är en rörvärmeväxlare, byggd av kopparrör försedda med ytförstorande aluminiumflänsar på 2,5 mm inbördes avstånd. Rören har utvändig gängad anslutning av mässing. Tryckklassen är PN16. Beteckningsnyckel: EBA_XX_XX/XX Funktion och antal rader Storlek MODELL 2H 4H 4C DX Märkning 02/ EBA_xx_02/ EBA_xx_08 10/ EBA_xx_10/12 14/ EBA_xx_14/16 36

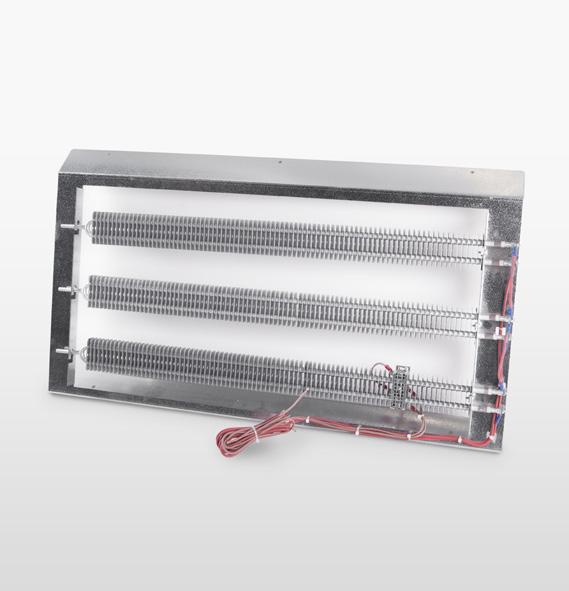

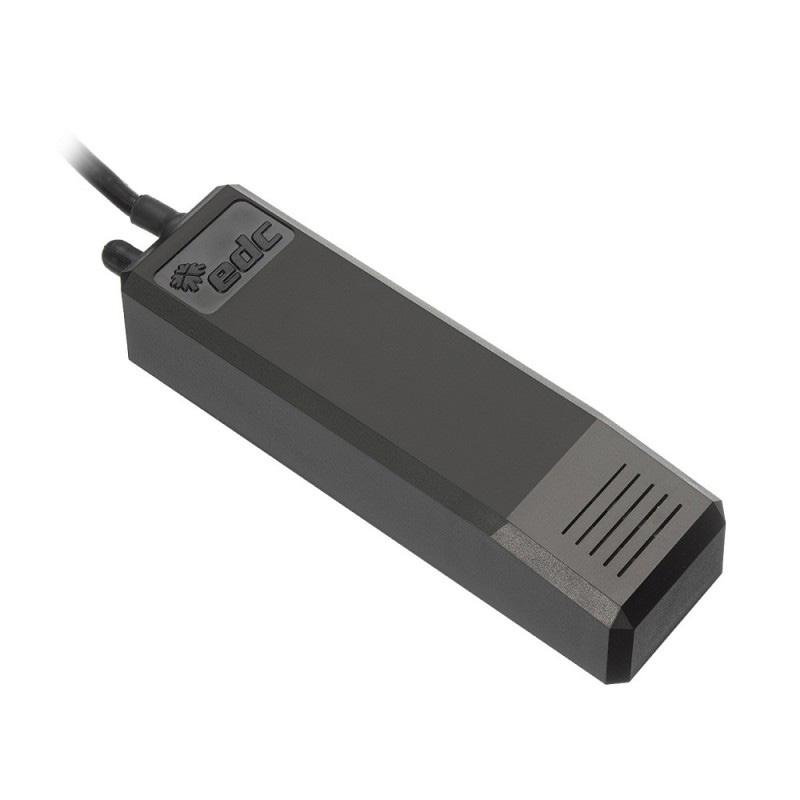

37 Elvärmare (out/in) Serie : tillbehör Kondensatpump Serie : tillbehör INBYGGD ELEKTRISK FÖR- OCH EFTERVÄRMARE in och out Elvärmaren används för att eftervärma tilluften. Elvärmaren är placerad mellan plattvärmeväxlaren och tilluftskanalanslutningen. Elvärmaren har två överhettningsskydd, det ena med manuell återställning och det andra med automatisk. Alla elanslutningar är personsäkert beröringsskyddade. Beteckningsnyckel: För-/eftervärme (IN/OUT) Värmeeffekt (kw) Matningsspänning: 1 = 3 x 400 V, 0 = 1 x 230 V Storlek _XXX_XX-X_XX/XX MODELL out in EFFEKT out EFFEKT in MATNINGSSPÄN- NING MÄRKNING kw 3.0 kw 1 x 230 V - 50 Hz _IN/OUT_03_ kw 3.0 kw 1 x 230 V - 50 Hz _IN/OUT_03_ kw 4.5 kw 3 x 400 V - 50 Hz _IN/OUT_4,5_ kw 6.0 kw 3 x 400 V - 50 Hz _IN/OUT_06_ kw 6.0 kw 3 x 400 V - 50 Hz _IN/OUT_06_1 12/13/ kw 6.0 kw 3 x 400 V - 50 Hz _IN/OUT_09_1 16/ kw kw _IN/OUT_???_1 KONDENSATPUMP Det kondensat som bildas på motströmsvärmeväxlaren eller kylaren dräneras normalt ur aggregatet genom gravitationsdrivet självfall. För installationer där självfall inte kan utnyttjas finns en kondensatpump som tillval. Kondensatpumpen är försedd med flottörbrytare och vattennivålarm. MODELL Kapslingsklass Kapacitet IP68 12l/h 37

38 38

39 39
