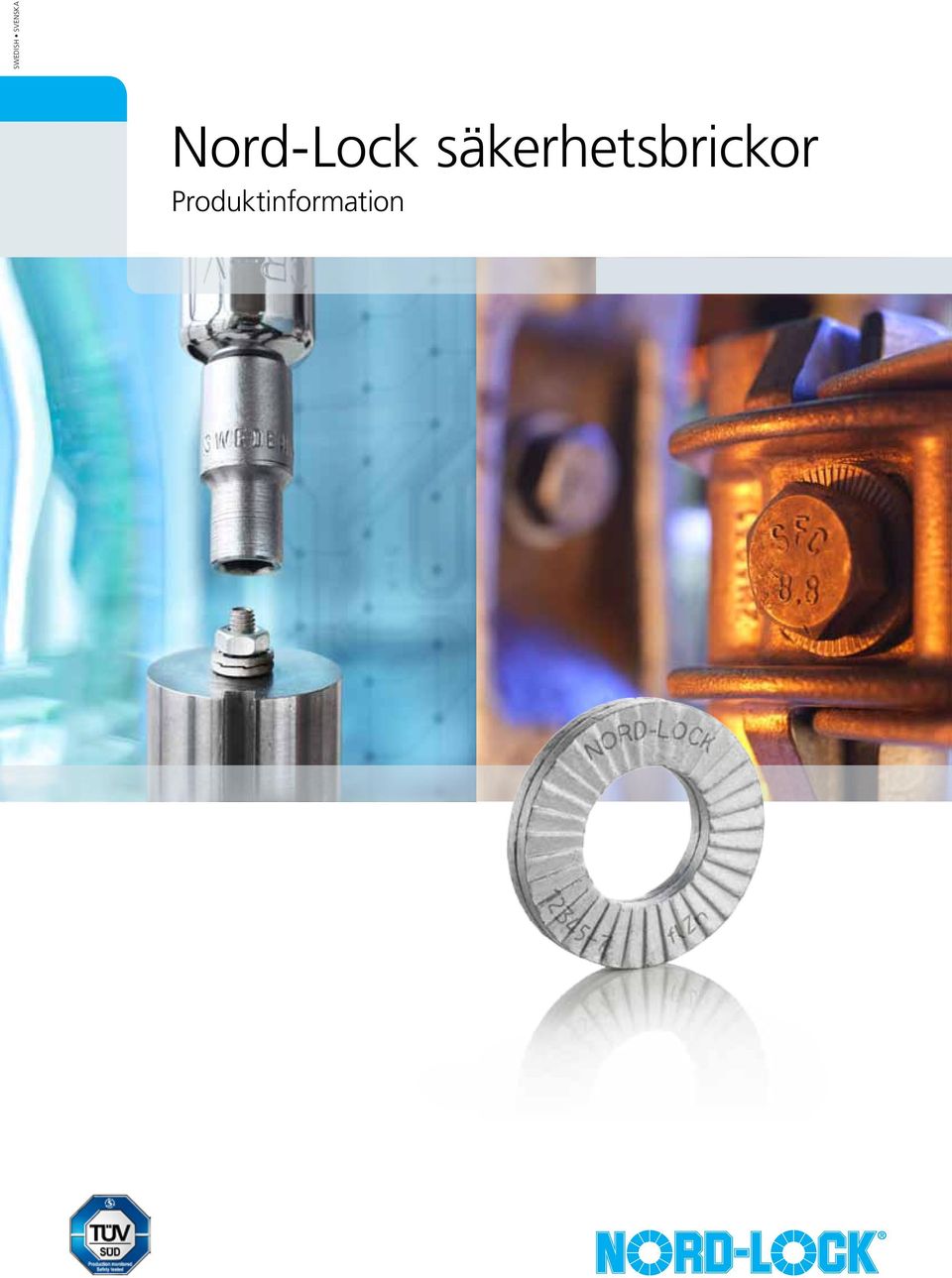

1 SWEDISH SVENSKA Nord-Lock säkerhetsbrickor Produktinformation

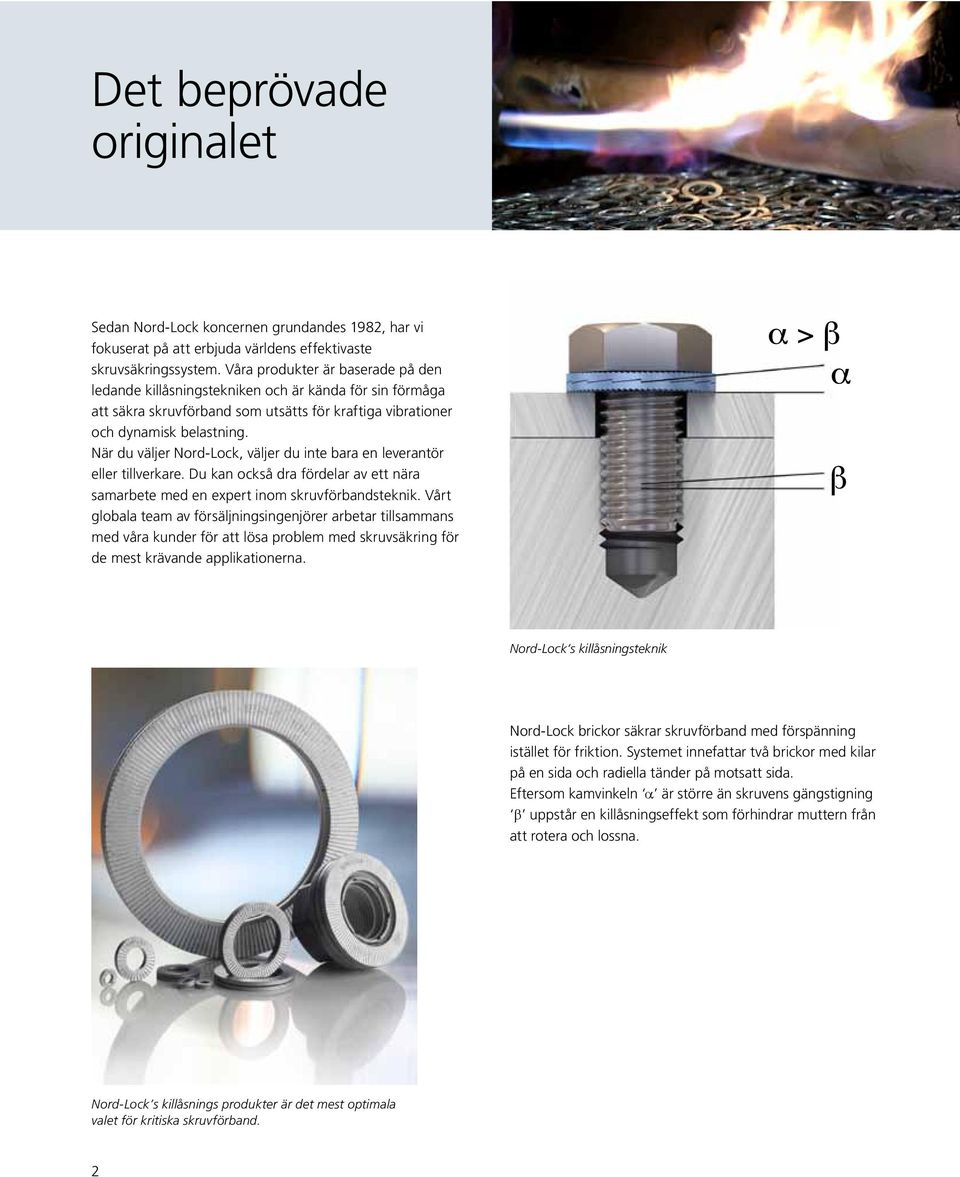

2 Det beprövade originalet Sedan Nord-Lock koncernen grundandes 1982, har vi fokuserat på att erbjuda världens effektivaste skruvsäkringssystem. Våra produkter är baserade på den ledande killåsningstekniken och är kända för sin förmåga att säkra skruvförband som utsätts för kraftiga vibrationer och dynamisk belastning. När du väljer Nord-Lock, väljer du inte bara en leverantör eller tillverkare. Du kan också dra fördelar av ett nära samarbete med en expert inom skruvförbandsteknik. Vårt globala team av försäljningsingenjörer arbetar tillsammans med våra kunder för att lösa problem med skruvsäkring för de mest krävande applikationerna. Nord-Lock s killåsningsteknik Nord-Lock brickor säkrar skruvförband med förspänning istället för friktion. Systemet innefattar två brickor med kilar på en sida och radiella tänder på motsatt sida. Eftersom kamvinkeln α är större än skruvens gängstigning β uppstår en killåsningseffekt som förhindrar muttern från att rotera och lossna. Nord-Lock s killåsnings produkter är det mest optimala valet för kritiska skruvförband. 2

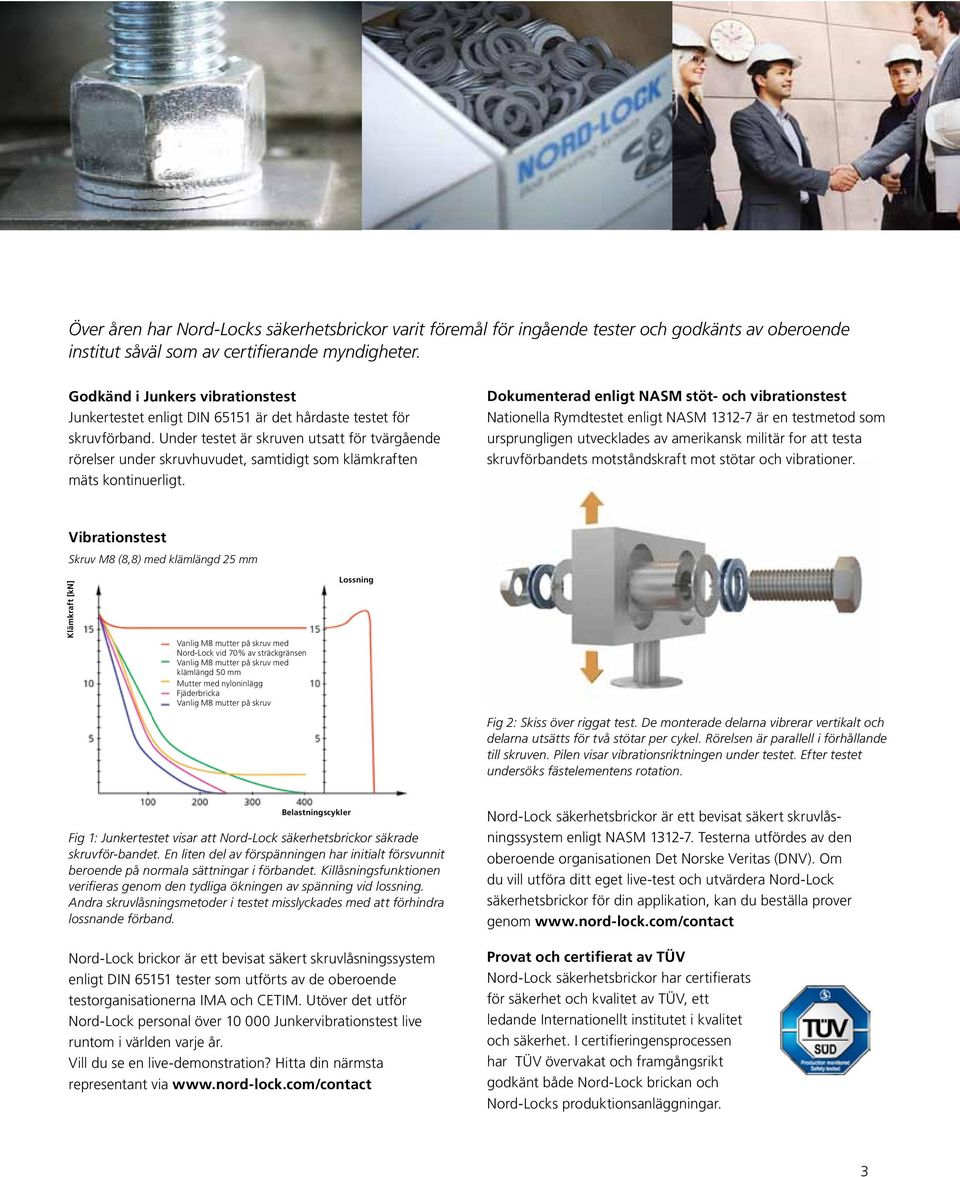

3 Över åren har Nord-Locks säkerhetsbrickor varit föremål för ingående tester och godkänts av oberoende institut såväl som av certifierande myndigheter. Godkänd i Junkers vibrationstest Junkertestet enligt DIN är det hårdaste testet för skruvförband. Under testet är skruven utsatt för tvärgående rörelser under skruvhuvudet, samtidigt som klämkraften mäts kontinuerligt. Dokumenterad enligt NASM stöt- och vibrationstest Nationella Rymdtestet enligt NASM är en testmetod som ursprungligen utvecklades av amerikansk militär for att testa skruvförbandets motståndskraft mot stötar och vibrationer. Vibrationstest Skruv M8 (8,8) med klämlängd 25 mm Vanlig M8 mutter på skruv med Nord-Lock vid 70% av sträckgränsen Vanlig M8 mutter på skruv med klämlängd 50 mm Mutter med nyloninlägg Fjäderbricka Vanlig M8 mutter på skruv Lossning Fig 2: Skiss över riggat test. De monterade delarna vibrerar vertikalt och delarna utsätts för två stötar per cykel. Rörelsen är parallell i förhållande till skruven. Pilen visar vibrationsriktningen under testet. Efter testet undersöks fästelementens rotation. Belastningscykler Fig 1: Junkertestet visar att Nord-Lock säkerhetsbrickor säkrade skruvför-bandet. En liten del av förspänningen har initialt försvunnit beroende på normala sättningar i förbandet. Killåsningsfunktionen verifieras genom den tydliga ökningen av spänning vid lossning. Andra skruvlåsningsmetoder i testet misslyckades med att förhindra lossnande förband. Nord-Lock brickor är ett bevisat säkert skruvlåsningssystem enligt DIN tester som utförts av de oberoende testorganisationerna IMA och CETIM. Utöver det utför Nord-Lock personal över Junkervibrationstest live runtom i världen varje år. Vill du se en live-demonstration? Hitta din närmsta representant via Nord-Lock säkerhetsbrickor är ett bevisat säkert skruvlåsningssystem enligt NASM Testerna utfördes av den oberoende organisationen Det Norske Veritas (DNV). Om du vill utföra ditt eget live-test och utvärdera Nord-Lock säkerhetsbrickor för din applikation, kan du beställa prover genom Provat och certifierat av TÜV Nord-Lock säkerhetsbrickor har certifierats för säkerhet och kvalitet av TÜV, ett ledande Internationellt institutet i kvalitet och säkerhet. I certifieringensprocessen har TÜV övervakat och framgångsrikt godkänt både Nord-Lock brickan och Nord-Locks produktionsanläggningar. 3

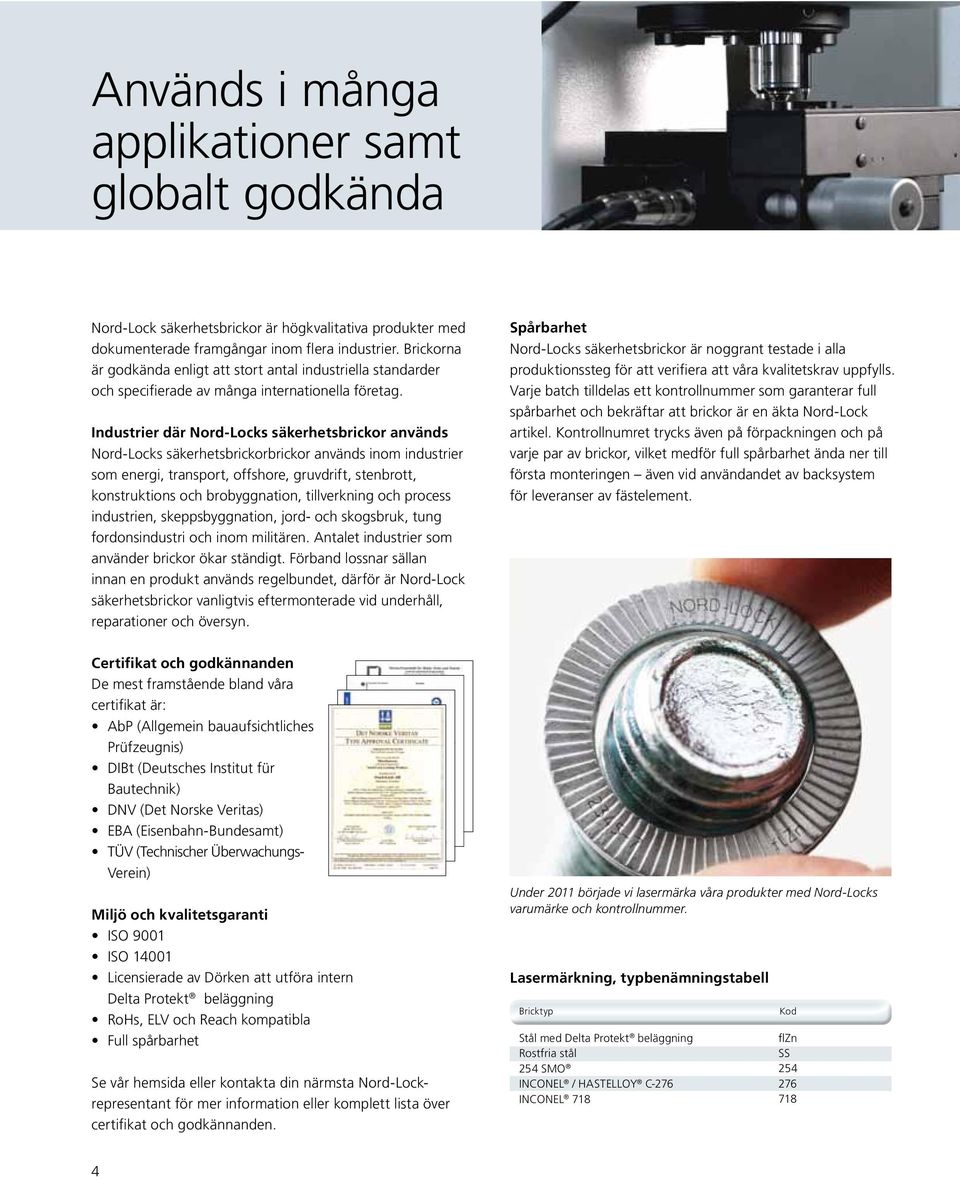

4 Används i många applikationer samt globalt godkända Nord-Lock säkerhetsbrickor är högkvalitativa produkter med dokumenterade framgångar inom flera industrier. Brickorna är godkända enligt att stort antal industriella standarder och specifierade av många internationella företag. Industrier där Nord-Locks säkerhetsbrickor används Nord-Locks säkerhetsbrickorbrickor används inom industrier som energi, transport, offshore, gruvdrift, stenbrott, konstruktions och brobyggnation, tillverkning och process industrien, skeppsbyggnation, jord- och skogsbruk, tung fordonsindustri och inom militären. Antalet industrier som använder brickor ökar ständigt. Förband lossnar sällan innan en produkt används regelbundet, därför är Nord-Lock säkerhetsbrickor vanligtvis eftermonterade vid underhåll, reparationer och översyn. Spårbarhet Nord-Locks säkerhetsbrickor är noggrant testade i alla produktionssteg för att verifiera att våra kvalitetskrav uppfylls. Varje batch tilldelas ett kontrollnummer som garanterar full spårbarhet och bekräftar att brickor är en äkta Nord-Lock artikel. Kontrollnumret trycks även på förpackningen och på varje par av brickor, vilket medför full spårbarhet ända ner till första monteringen även vid användandet av backsystem för leveranser av fästelement. Certifikat och godkännanden De mest framstående bland våra certifikat är: AbP (Allgemein bauaufsichtliches Prüfzeugnis) DIBt (Deutsches Institut für Bautechnik) DNV (Det Norske Veritas) EBA (Eisenbahn-Bundesamt) TÜV (Technischer Überwachungs- Verein) Miljö och kvalitetsgaranti ISO 9001 ISO Licensierade av Dörken att utföra intern Delta Protekt beläggning RoHs, ELV och Reach kompatibla Full spårbarhet Se vår hemsida eller kontakta din närmsta Nord-Lockrepresentant för mer information eller komplett lista över certifikat och godkännanden. Under 2011 började vi lasermärka våra produkter med Nord-Locks varumärke och kontrollnummer. Lasermärkning, typbenämningstabell Bricktyp Kod Stål med Delta Protekt beläggning flzn Rostfria stål SS 254 SMO 254 INCONEL / HASTELLOY C INCONEL

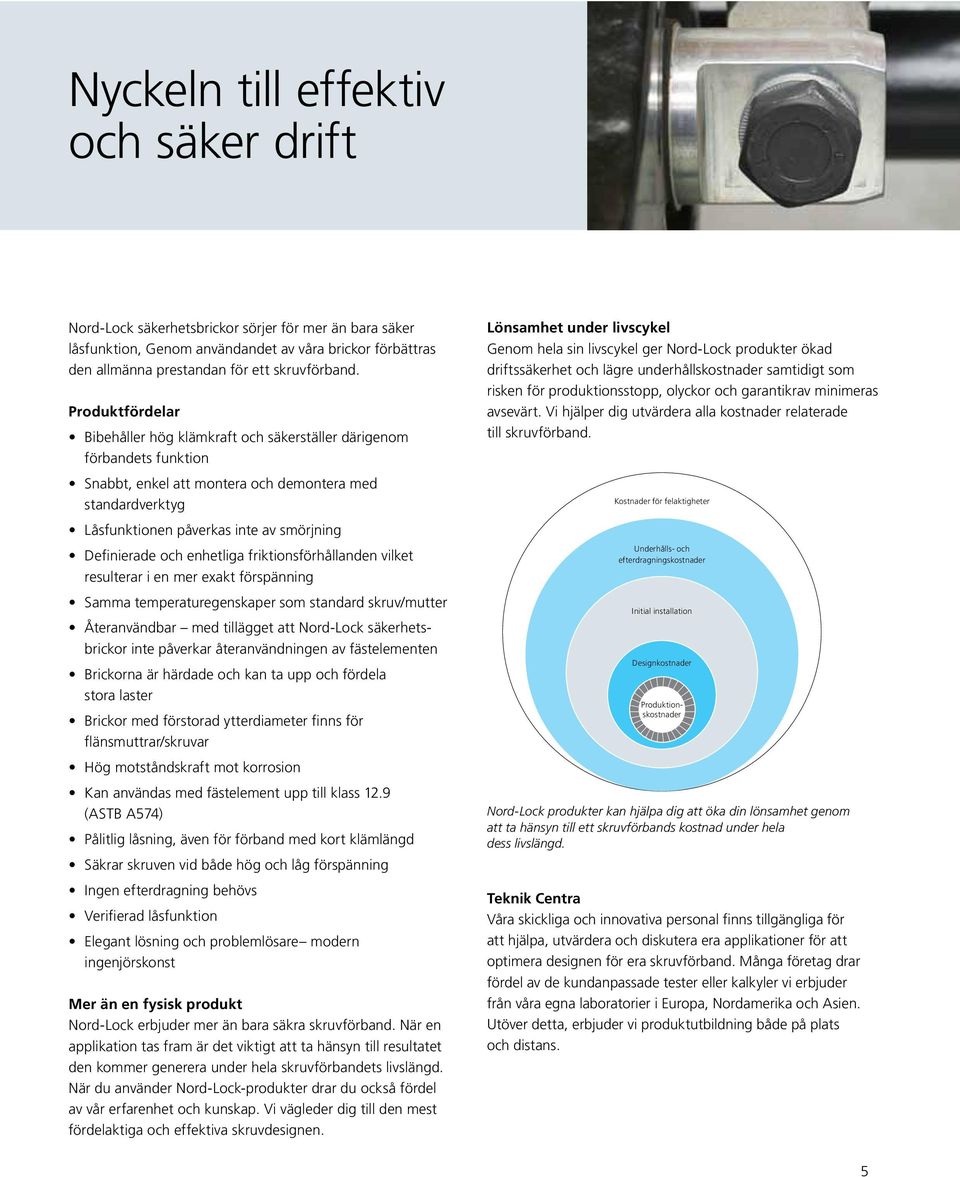

5 Nyckeln till effektiv och säker drift Nord-Lock säkerhetsbrickor sörjer för mer än bara säker låsfunktion, Genom användandet av våra brickor förbättras den allmänna prestandan för ett skruvförband. Produktfördelar Bibehåller hög klämkraft och säkerställer därigenom förbandets funktion Snabbt, enkel att montera och demontera med standardverktyg Låsfunktionen påverkas inte av smörjning Definierade och enhetliga friktionsförhållanden vilket resulterar i en mer exakt förspänning Samma temperaturegenskaper som standard skruv/mutter Återanvändbar med tillägget att Nord-Lock säkerhetsbrickor inte påverkar återanvändningen av fästelementen Brickorna är härdade och kan ta upp och fördela stora laster Brickor med förstorad ytterdiameter finns för flänsmuttrar/skruvar Hög motståndskraft mot korrosion Kan användas med fästelement upp till klass 12.9 (ASTB A574) Pålitlig låsning, även för förband med kort klämlängd Säkrar skruven vid både hög och låg förspänning Ingen efterdragning behövs Verifierad låsfunktion Elegant lösning och problemlösare modern ingenjörskonst Mer än en fysisk produkt Nord-Lock erbjuder mer än bara säkra skruvförband. När en applikation tas fram är det viktigt att ta hänsyn till resultatet den kommer generera under hela skruvförbandets livslängd. När du använder Nord-Lock-produkter drar du också fördel av vår erfarenhet och kunskap. Vi vägleder dig till den mest fördelaktiga och effektiva skruvdesignen. Lönsamhet under livscykel Genom hela sin livscykel ger Nord-Lock produkter ökad driftssäkerhet och lägre underhållskostnader samtidigt som risken för produktionsstopp, olyckor och garantikrav minimeras avsevärt. Vi hjälper dig utvärdera alla kostnader relaterade till skruvförband. Kostnader för felaktigheter Underhålls- och efterdragningskostnader Initial installation Designkostnader Produktionskostnader Nord-Lock produkter kan hjälpa dig att öka din lönsamhet genom att ta hänsyn till ett skruvförbands kostnad under hela dess livslängd. Teknik Centra Våra skickliga och innovativa personal finns tillgängliga för att hjälpa, utvärdera och diskutera era applikationer för att optimera designen för era skruvförband. Många företag drar fördel av de kundanpassade tester eller kalkyler vi erbjuder från våra egna laboratorier i Europa, Nordamerika och Asien. Utöver detta, erbjuder vi produktutbildning både på plats och distans. 5

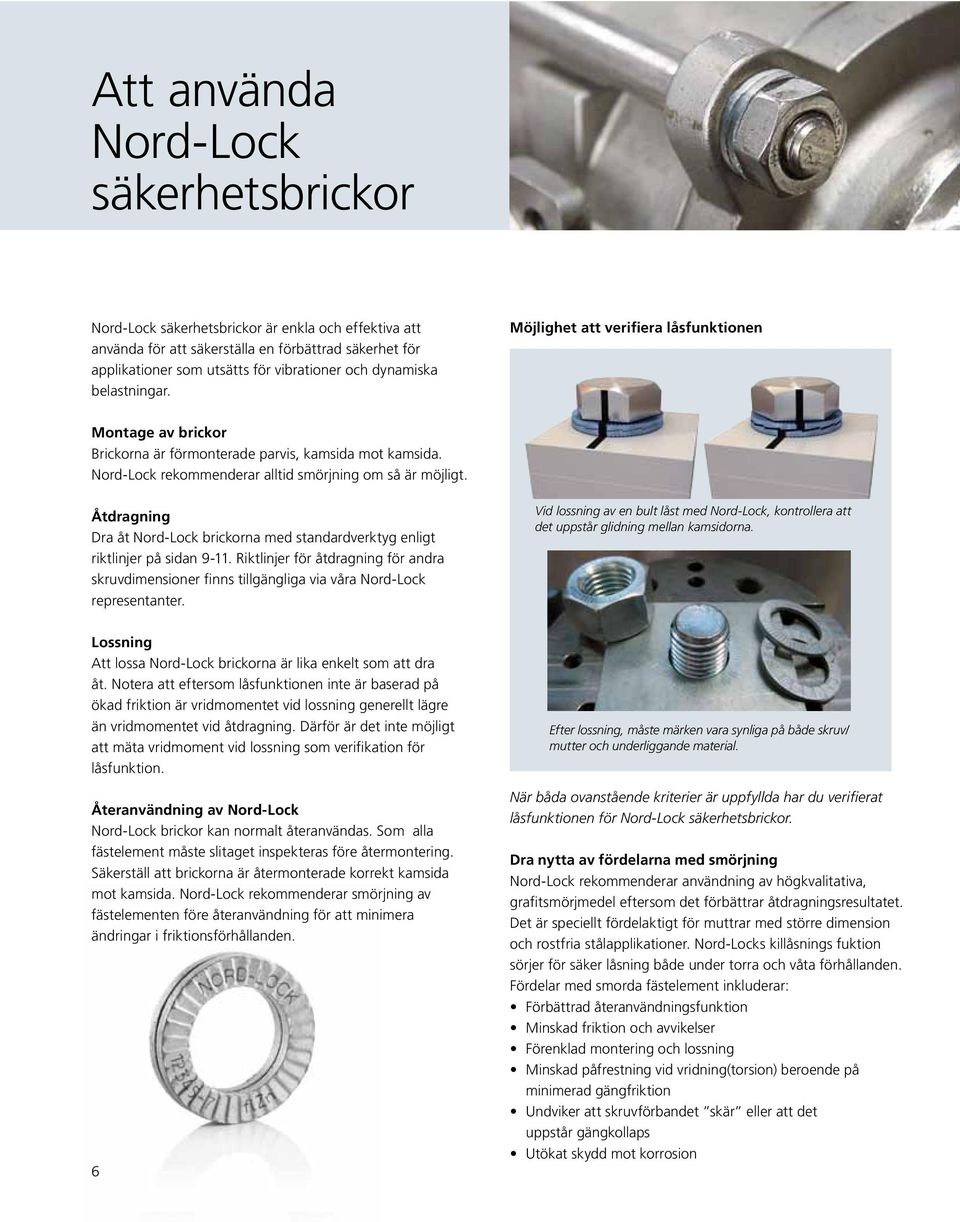

6 Att använda Nord-Lock säkerhetsbrickor Nord-Lock säkerhetsbrickor är enkla och effektiva att använda för att säkerställa en förbättrad säkerhet för applikationer som utsätts för vibrationer och dynamiska belastningar. Möjlighet att verifiera låsfunktionen Montage av brickor Brickorna är förmonterade parvis, kamsida mot kamsida. Nord-Lock rekommenderar alltid smörjning om så är möjligt. Åtdragning Dra åt Nord-Lock brickorna med standardverktyg enligt riktlinjer på sidan Riktlinjer för åtdragning för andra skruvdimensioner finns tillgängliga via våra Nord-Lock representanter. Vid lossning av en bult låst med Nord-Lock, kontrollera att det uppstår glidning mellan kamsidorna. Lossning Att lossa Nord-Lock brickorna är lika enkelt som att dra åt. Notera att eftersom låsfunktionen inte är baserad på ökad friktion är vridet vid lossning generellt lägre än vridet vid åtdragning. Därför är det inte möjligt att mäta vrid vid lossning som verifikation för låsfunktion. Återanvändning av Nord-Lock Nord-Lock brickor kan normalt återanvändas. Som alla fästelement måste slitaget inspekteras före återmontering. Säkerställ att brickorna är återmonterade korrekt kamsida mot kamsida. Nord-Lock rekommenderar smörjning av fästelementen före återanvändning för att minimera ändringar i friktionsförhållanden. 6 Efter lossning, måste märken vara synliga på både skruv/ mutter och underliggande material. När båda ovanstående kriterier är uppfyllda har du verifierat låsfunktionen för Nord-Lock säkerhetsbrickor. Dra nytta av fördelarna med smörjning Nord-Lock rekommenderar användning av högkvalitativa, grafitsmörjmedel eftersom det förbättrar åtdragningsresultatet. Det är speciellt fördelaktigt för muttrar med större dimension och rostfria stålapplikationer. Nord-Locks killåsnings fuktion sörjer för säker låsning både under torra och våta förhållanden. Fördelar med smorda fästelement inkluderar: Förbättrad återanvändningsfunktion Minskad friktion och avvikelser Förenklad montering och lossning Minskad påfrestning vid vridning(torsion) beroende på minimerad gängfriktion Undviker att skruvförbandet skär eller att det uppstår gängkollaps Utökat skydd mot korrosion

7 Nord-Lock säkerhetsbrickors material/typ guide Applikationsparameter Stålbrickor Brickor av rostfritt stål (ss) 254 SMO brickor INCONEL / HASTELLOY C-276 brickor INCONEL 718 brickor Ståltyp EN eller motsvarande EN eller motsvarande EN eller motsvarande EN eller motsvarande EN eller motsvarande Exempel på applikationer Vanliga stål applikationer Vanliga rostfria applikationer. Icke klorin/syra miljöer Vanliga saltvattensapplikationer, pumpar, kloridapplikationer, värmeväxlare, kärnkraft, matberedning och medicinsk utrustning Vanliga syramiljöer, process- och kemiska industrier, ångmaskiner, hålborrning inom offshore Applikationer med höga temperaturer, gasturbiner, turboladdningar, förbränningsanläggningar Tillgänglig för bultstorlekar M3-M130 (se sidan 8 för dimensioner) M3-M80 (se sidan 10 för dimensioner) M3-M39 (se sidan 11 för dimensioner) M3-M39 offereras vid förfrågan M3-M39 offereras vid förfrågan Typer av brickor Vanlig ytterdiameter (NL3 NL130) Vanlig ytterdiameter (NL3ss NL80ss) Vanlig ytterdiameter (NL3ss-254 NL39ss-254) Vanlig ytterdiameter (NL3ss-276 NL39ss-276) Vanlig ytterdiameter (NL3ss-718 NL39ss-718) Större ytterdiameter (NL3,5sp NL36sp) Större ytterdiameter (NL3,5spss NL30spss) Större ytterdiameter (NL3,5spss-254 NL27spss-254) Större ytterdiameter (NL3,5spss-276 NL27spss-276) Större ytterdiameter (NL3,5spss-718 NL27spss-718) Behandling Ytbehandling Genomhärdade Delta Protekt basskikt (KL00) och toppskikt (VH302GZ) Ythärdade Ythärdade Ythärdade Ythärdade Brickhårdhet* 465 HV1 520HV0,05 600HV0,05 520HV0,05 620HV0,05 Korrosionsresistens Minimum 600 timmar i saltspraytest (enligt IS09227) PREN 27** PREN 45** PREN 68** PREN 29** Bultklasser Upp till 12.9 Upp till A4-80 Upp till A4-80 Upp till A4-80 Upp till A4-80 Temperaturområde*** -20 C till 200 C -160 C till 500 C -160 C till 500 C -160 C till 500 C -160 C till 700 C * För att kunna försäkra att den unika mekaniska låsfunktionen hos Nord-Lockbrickor fungerar måste hårdheten hos de mötande ytorna var lägre än hårdheten på Nord-Lock-brickorna (see tabell ovan) ** PREN (Pitting Resistance Equivalent Number) = %Cr + 3,3%Mo + 16x%N. Siffrorna i tabellen är giltiga för basmaterial. *** Temperaturrekommendationer baserade på information från leverantörer av råmaterial. Låsfunktion inte påverkad inom specifikationen. 7

8 Nord-Lock stålbrickor EN eller motsvarande, zink-flake beläggning (Delta Protekt ), genomhärdad Dimensionstabell Brickstorlek Skruvstorlek Metrisk UNC ø i ø o Tjocklek T Min. förpackning [pairs] Ungefärlig vikt kg/100 par NL3 M3 #5 3,4 7,0 1, ,03 NL3,5 M3,5 #6 3,9 7,6 1, ,04 NL3,5sp M3,5 #6 3,9 9,0 1, ,06 NL4 M4 #8 4,4 7,6 1, ,04 NL4sp M4 #8 4,4 9,0 1, ,06 NL5 M5 #10 5,4 9,0 1, ,05 NL5sp M5 #10 5,4 10,8 1, ,11 NL6 M6 6,5 10,8 1, ,07 NL6sp M6 6,5 13,5 2, ,20 NL1/4 1/4 7,2 11,5 1, ,08 NL1/4 sp 1/4 7,2 13,5 2, ,18 NL8 M8 5/16 8,7 13,5 2, ,15 NL8sp M8 5/16 8,7 16,6 2, ,28 NL3/8 3/8 10,3 16,6 2, ,23 NL3/8 sp 3/8 10,3 21,0 2, ,48 NL10 M10 10,7 16,6 2, ,22 NL10sp M10 10,7 21,0 2, ,47 NL11 M11 7/16 11,4 18,5 2, ,29 NL12 M12 13,0 19,5 2, ,29 NL12sp M12 13,0 25,4 3, ,93 NL1/2 1/2 13,5 19,5 2, ,27 NL1/2 sp 1/2 13,5 25,4 3, ,90 NL14 M14 9/16 15,2 23,0 3, ,56 NL14sp M14 9/16 15,2 30,7 3, ,41 NL16 M16 5/8 17,0 25,4 3, ,67 NL16sp M16 5/8 17,0 30,7 3, ,28 NL18 M18 19,5 29,0 3, ,85 NL18sp M18 19,5 34,5 3, ,58 NL3/4 3/4 20,0 30,7 3, ,05 NL3/4 sp 3/4 20,0 39,0 3, ,20 NL20 M20 21,4 30,7 3, ,93 NL20sp M20 21,4 39,0 3, ,03 NL22 M22 7/8 23,4 34,5 3, ,29 NL22sp M22 7/8 23,4 42,0 4,6 50 3,31 NL24 M24 25,3 39,0 3, ,68 NL24sp M24 25,3 48,5 4,6 50 4,51 NL1 1 27,9 39,0 3, ,53 NL1 sp 1 27,9 48,5 4,6 50 4,20 NL27 M27 28,4 42,0 5,8 50 3,29 NL27sp M27 28,4 48,5 5,8 25 5,39 NL30 M30 1 1/8 31,4 47,0 5,8 50 4,20 NL30sp M30 1 1/8 31,4 58,5 6,6 25 8,96 NL33 M33 1 1/4 34,4 48,5 5,8 25 3,97 NL33sp M33 1 1/4 34,4 58,5 6,6 25 8,31 NL36 M36 1 3/8 37,4 55,0 6,6 25 5,59 NL36sp M36 1 3/8 37,4 63,0 6,6 25 9,15 NL39 M39 1 1/2 40,4 58,5 6,6 25 6,28 NL42 M42 43,2 63,0 6,6 25 7,47 NL45 M45 1 3/4 46,2 70,0 7, ,20 NL48 M48 49,6 75,0 7, ,00 NL52 M ,6 80,0 7, ,00 NL56 M56 2 1/4 59,1 85,0 7, ,50 NL60 M60 63,1 90,0 7, ,20 NL64 M64 2 1/2 67,1 95,0 7, ,70 NL68 M68 71,1 100,0 9,5 1 28,19 NL72 M72 75,1 105,0 9,5 1 30,70 NL76 M ,1 110,0 9,5 1 33,31 NL80 M80 3 1/8 83,1 115,0 9,5 1 36,02 NL85 M85 88,1 120,0 9,5 1 37,84 NL90 M90 92,4 130,0 9,5 1 47,67 NL95 M95 97,4 135,0 9,5 1 49,81 NL100 M ,4 145,0 9,5 1 58,91 NL105 M ,4 150,0 9,5 1 61,28 NL110 M ,4 155,0 9,5 1 63,65 NL115 M ,4 165,0 9,5 1 75,28 NL120 M ,4 170,0 9,5 1 77,94 NL125 M ,4 173,0 9,5 1 76,63 NL130 M ,4 178,0 9,5 1 79,17 N L 3 N L 8 Ø ±0,1 mm i N L10 N L 42 Ø ±0,2 mm i N L 45 N L13 0 Ø +0,5 / -0,0 mm i N L 3 N L 24 ± 0,2 mm N L 27 N L 42 ± 0,3 mm N L 45 N L ,0 / -2,0 mm N L 3 N L 42 T ± 0,25 mm N L 45 N L13 0 T ± 0,75 mm Ø i Notera att brickor med tjocklek 6,6 mm har en tjocklekstolerans +0,0 / -0,5 mm Vänligen se vår hemsida för aktuella dimensioner och CAD-modeller i 2D / 3D: Information kring ändringar i material och dimensioner finns tillgängligt via Nord-Lock-brickor i stålkvalitet med tunn zink-flake beläggning är standard och normal lagervara. Aktuellt orderläge kan dock påverka tillgången. T 8

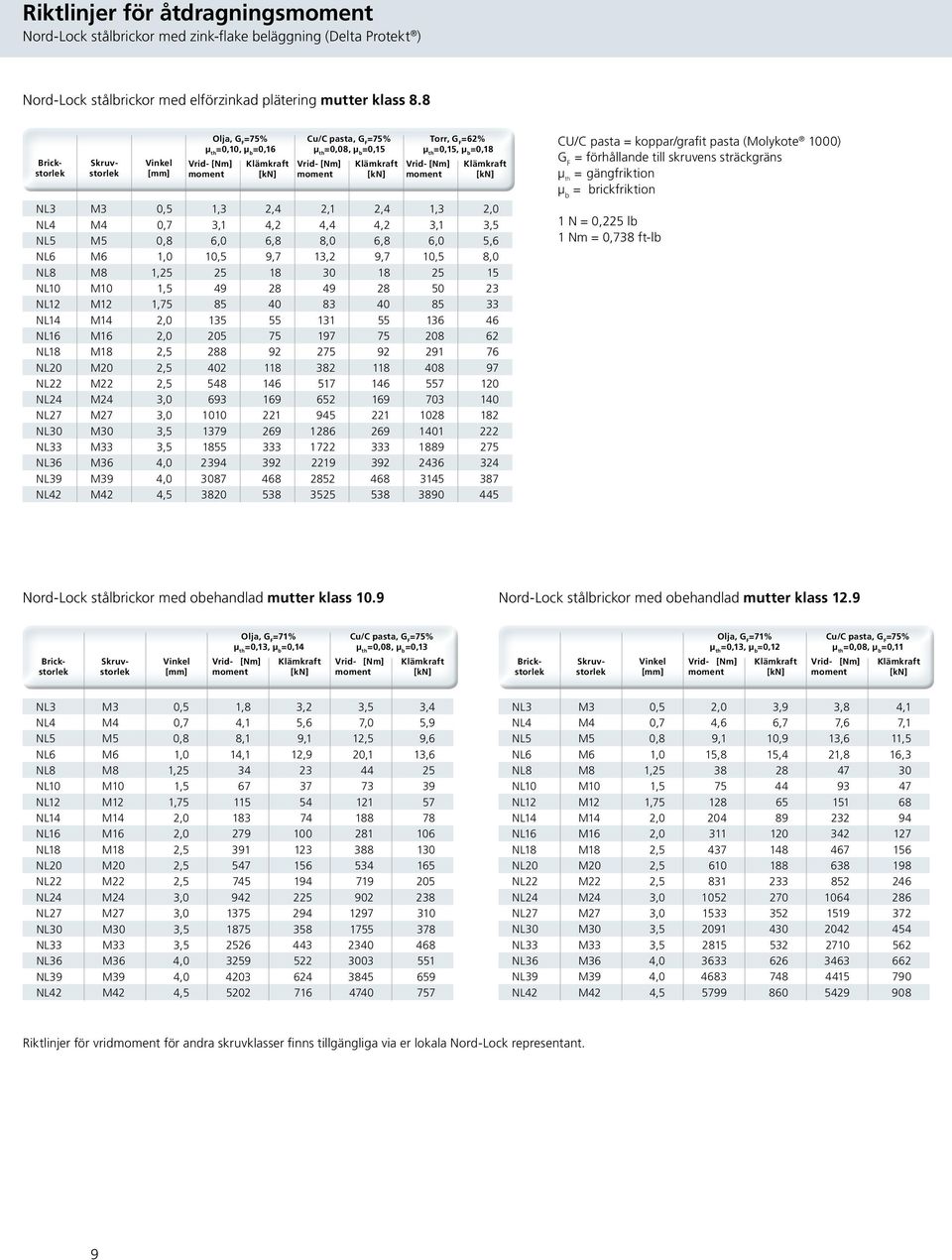

9 Riktlinjer för åtdragnings Nord-Lock stålbrickor med zink-flake beläggning (Delta Protekt ) Nord-Lock stålbrickor med elförzinkad plätering mutter klass 8.8 Brickstorlek Skruvstorlek Vinkel Olja, G F =75% = 0,10, µ b = 0,16 Cu/C pasta, G F =75% = 0,08, µ b = 0,15 Torr, G F =62% = 0,15, µ b = 0,18 NL3 M3 0,5 1,3 2,4 2,1 2,4 1,3 2,0 NL4 M4 0,7 3,1 4,2 4,4 4,2 3,1 3,5 NL5 M5 0,8 6,0 6,8 8,0 6,8 6,0 5,6 NL6 M6 1,0 10,5 9,7 13,2 9,7 10,5 8,0 NL8 M8 1, NL10 M10 1, NL12 M12 1, NL14 M14 2, NL16 M16 2, NL18 M18 2, NL20 M20 2, NL22 M22 2, NL24 M24 3, NL27 M27 3, NL30 M30 3, NL33 M33 3, NL36 M36 4, NL39 M39 4, NL42 M42 4, CU/C pasta = koppar/grafit pasta (Molykote 1000) G F = förhållande till skruvens sträckgräns = gäng fr ik t i o n µ b = brickfriktion 1 N = 0,225 lb 1 Nm = 0,738 ft-lb Nord-Lock stålbrickor med obehandlad mutter klass 10.9 Nord-Lock stålbrickor med obehandlad mutter klass 12.9 Vinkel Olja, G F =71% = 0,13, µ b = 0,14 Cu/C pasta, G F =75% = 0,08, µ b = 0,13 Brickstorlek Skruvstorlek Brickstorlek Skruvstorlek Vinkel Olja, G F =71% = 0,13, µ b = 0,12 Cu/C pasta, G F =75% = 0,08, µ b = 0,11 NL3 M3 0,5 1,8 3,2 3,5 3,4 NL4 M4 0,7 4,1 5,6 7,0 5,9 NL5 M5 0,8 8,1 9,1 12,5 9,6 NL6 M6 1,0 14,1 12,9 20,1 13,6 NL8 M8 1, NL10 M10 1, NL12 M12 1, NL14 M14 2, NL16 M16 2, NL18 M18 2, NL20 M20 2, NL22 M22 2, NL24 M24 3, NL27 M27 3, NL30 M30 3, NL33 M33 3, NL36 M36 4, NL39 M39 4, NL42 M42 4, NL3 M3 0,5 2,0 3,9 3,8 4,1 NL4 M4 0,7 4,6 6,7 7,6 7,1 NL5 M5 0,8 9,1 10,9 13,6 11,5 NL6 M6 1,0 15,8 15,4 21,8 16,3 NL8 M8 1, NL10 M10 1, NL12 M12 1, NL14 M14 2, NL16 M16 2, NL18 M18 2, NL20 M20 2, NL22 M22 2, NL24 M24 3, NL27 M27 3, NL30 M30 3, NL33 M33 3, NL36 M36 4, NL39 M39 4, NL42 M42 4, Riktlinjer för vrid för andra skruvklasser finns tillgängliga via er lokala Nord-Lock representant. 9

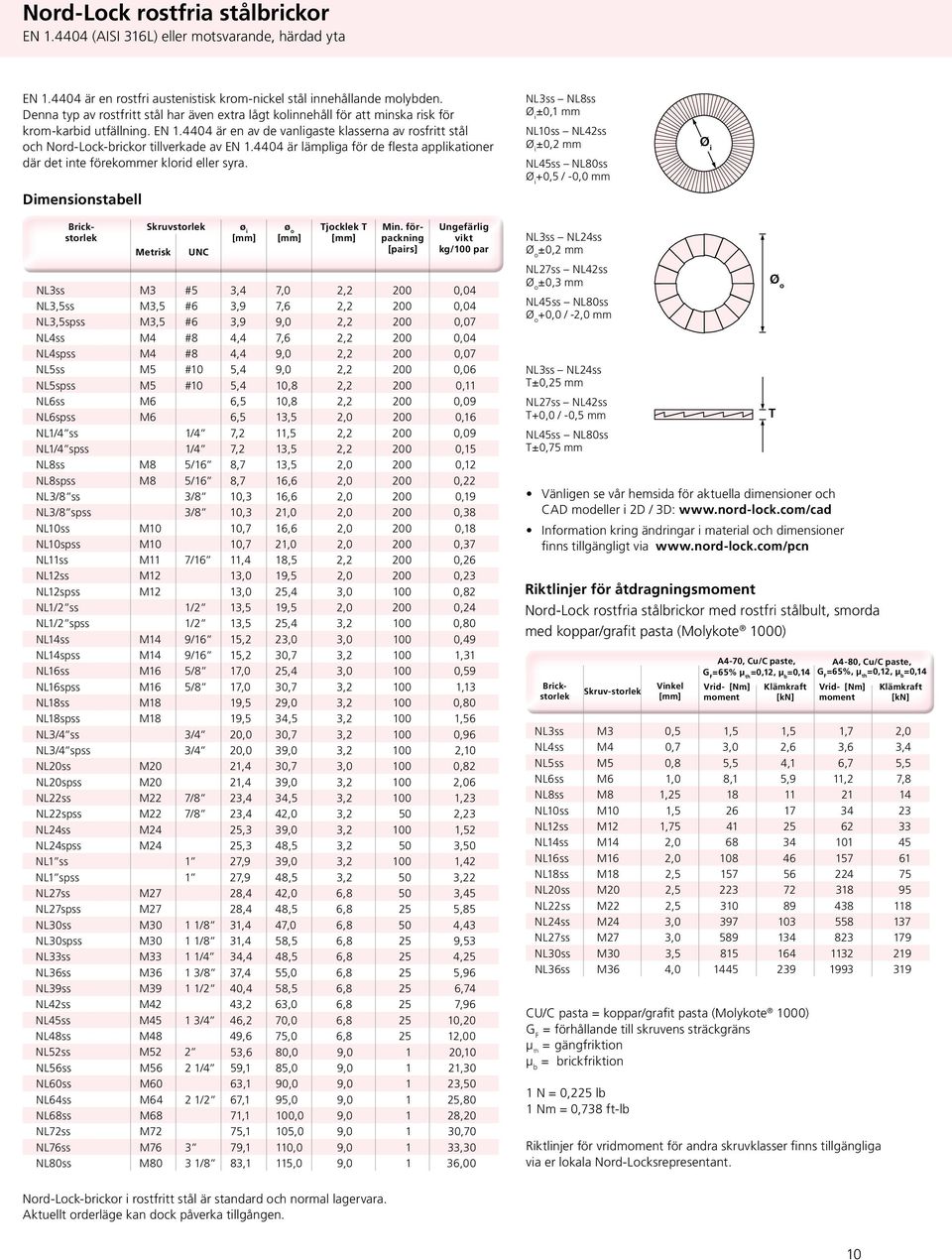

10 Nord-Lock rostfria stålbrickor EN (AISI 316L) eller motsvarande, härdad yta EN är en rostfri austenistisk krom-nickel stål innehållande molybden. Denna typ av rostfritt stål har även extra lågt kolinnehåll för att minska risk för krom-karbid utfällning. EN är en av de vanligaste klasserna av rosfritt stål och Nord-Lock-brickor tillverkade av EN är lämpliga för de flesta applikationer där det inte förekommer klorid eller syra. Dimensionstabell NL3 ss NL8ss Ø ±0,1 mm i NL10 ss NL42ss Ø i ±0,2 mm NL45ss NL80ss Ø +0,5 / -0,0 mm i Ø i Brickstorlek Skruvstorlek Metrisk UNC ø i ø o Tjocklek T Min. förpackning [pairs] Ungefärlig vikt kg/100 par NL3ss M3 #5 3,4 7,0 2, ,04 NL3,5ss M3,5 #6 3,9 7,6 2, ,04 NL3,5spss M3,5 #6 3,9 9,0 2, ,07 NL4ss M4 #8 4,4 7,6 2, ,04 NL4spss M4 #8 4,4 9,0 2, ,07 NL5ss M5 #10 5,4 9,0 2, ,06 NL5spss M5 #10 5,4 10,8 2, ,11 NL6ss M6 6,5 10,8 2, ,09 NL6spss M6 6,5 13,5 2, ,16 NL1/4 ss 1/4 7,2 11,5 2, ,09 NL1/4 spss 1/4 7,2 13,5 2, ,15 NL8ss M8 5/16 8,7 13,5 2, ,12 NL8spss M8 5/16 8,7 16,6 2, ,22 NL3/8 ss 3/8 10,3 16,6 2, ,19 NL3/8 spss 3/8 10,3 21,0 2, ,38 NL10ss M10 10,7 16,6 2, ,18 NL10spss M10 10,7 21,0 2, ,37 NL11ss M11 7/16 11,4 18,5 2, ,26 NL12ss M12 13,0 19,5 2, ,23 NL12spss M12 13,0 25,4 3, ,82 NL1/2 ss 1/2 13,5 19,5 2, ,24 NL1/2 spss 1/2 13,5 25,4 3, ,80 NL14ss M14 9/16 15,2 23,0 3, ,49 NL14spss M14 9/16 15,2 30,7 3, ,31 NL16ss M16 5/8 17,0 25,4 3, ,59 NL16spss M16 5/8 17,0 30,7 3, ,13 NL18ss M18 19,5 29,0 3, ,80 NL18spss M18 19,5 34,5 3, ,56 NL3/4 ss 3/4 20,0 30,7 3, ,96 NL3/4 spss 3/4 20,0 39,0 3, ,10 NL20ss M20 21,4 30,7 3, ,82 NL20spss M20 21,4 39,0 3, ,06 NL22ss M22 7/8 23,4 34,5 3, ,23 NL22spss M22 7/8 23,4 42,0 3,2 50 2,23 NL24ss M24 25,3 39,0 3, ,52 NL24spss M24 25,3 48,5 3,2 50 3,50 NL1 ss 1 27,9 39,0 3, ,42 NL1 spss 1 27,9 48,5 3,2 50 3,22 NL27ss M27 28,4 42,0 6,8 50 3,45 NL27spss M27 28,4 48,5 6,8 25 5,85 NL30ss M30 1 1/8 31,4 47,0 6,8 50 4,43 NL30spss M30 1 1/8 31,4 58,5 6,8 25 9,53 NL33ss M33 1 1/4 34,4 48,5 6,8 25 4,25 NL36ss M36 1 3/8 37,4 55,0 6,8 25 5,96 NL39ss M39 1 1/2 40,4 58,5 6,8 25 6,74 NL42ss M42 43,2 63,0 6,8 25 7,96 NL45ss M45 1 3/4 46,2 70,0 6, ,20 NL48ss M48 49,6 75,0 6, ,00 NL52ss M ,6 80,0 9,0 1 20,10 NL56ss M56 2 1/4 59,1 85,0 9,0 1 21,30 NL60ss M60 63,1 90,0 9,0 1 23,50 NL64ss M64 2 1/2 67,1 95,0 9,0 1 25,80 NL68ss M68 71,1 100,0 9,0 1 28,20 NL72ss M72 75,1 105,0 9,0 1 30,70 NL76ss M ,1 110,0 9,0 1 33,30 NL80ss M80 3 1/8 83,1 115,0 9,0 1 36,00 NL3ss NL24ss ± 0,2 mm NL27ss NL42ss ± 0,3 mm NL45 ss NL80ss +0,0 / -2,0 mm NL3ss NL24ss T ± 0,25 mm NL27ss NL42ss T +0,0 / -0,5 mm NL45ss NL80ss T ± 0,75 mm Vänligen se vår hemsida för aktuella dimensioner och CAD modeller i 2D / 3D: Information kring ändringar i material och dimensioner finns tillgängligt via Riktlinjer för åtdragnings Nord-Lock rostfria stålbrickor med rostfri stålbult, smorda med koppar/grafit pasta (Molykote 1000) Brickstorlek Skruv-storlek N L 3 s s M3 0,5 1,5 1,5 1,7 2,0 N L 4 s s M4 0,7 3,0 2,6 3,6 3,4 N L 5 s s M5 0,8 5,5 4,1 6,7 5,5 N L 6 s s M6 1,0 8,1 5,9 11,2 7,8 N L 8 s s M8 1, N L10 s s M10 1, N L12 s s M12 1, N L14 s s M14 2, N L16 s s M16 2, N L18 s s M18 2, N L 20 s s M20 2, N L 2 2 s s M22 2, N L 24 s s M24 3, N L 27 s s M27 3, N L 3 0 s s M30 3, NL36ss M36 4, CU/C pasta = koppar/grafit pasta (Molykote 1000) G F = förhållande till skruvens sträckgräns = gäng fr ik t i o n µ b = brickfriktion 1 N = 0,225 lb 1 Nm = 0,738 ft-lb Vinkel Riktlinjer för vrid för andra skruvklasser finns tillgängliga via er lokala Nord-Locksrepresentant. T A4-70, Cu/C paste, G F =65% = 0,12, µ b = 0,14 A4-8 0, Cu/C paste, G F =65%, = 0,12, µ b = 0,14 Nord-Lock-brickor i rostfritt stål är standard och normal lagervara. Aktuellt orderläge kan dock påverka tillgången. 10

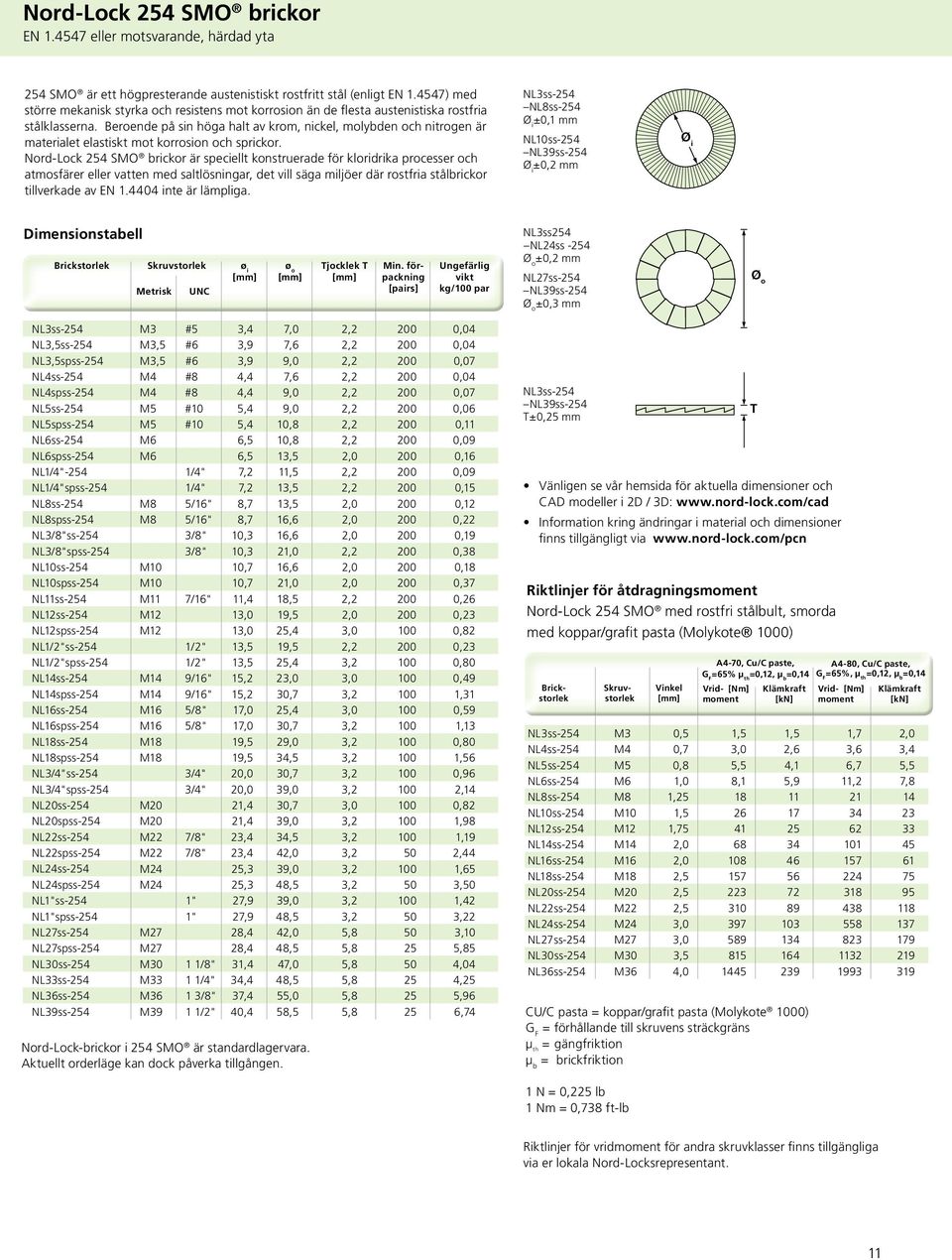

11 Nord-Lock 254 SMO brickor EN eller motsvarande, härdad yta 254 SMO är ett högpresterande austenistiskt rostfritt stål (enligt EN ) med större mekanisk styrka och resistens mot korrosion än de flesta austenistiska rostfria stålklasserna. Beroende på sin höga halt av krom, nickel, molybden och nitrogen är materialet elastiskt mot korrosion och sprickor. Nord-Lock 254 SMO brickor är speciellt konstruerade för kloridrika processer och atmosfärer eller vatten med saltlösningar, det vill säga miljöer där rostfria stålbrickor tillverkade av EN inte är lämpliga. NL3 ss-254 N L 8 s s Ø ±0,1 mm i NL10 ss-254 N L 3 9 s s Ø ±0,2 mm i Ø i Dimensionstabell Brickstorlek Skruvstorlek ø i Metrisk UNC ø o Tjocklek T Min. förpackning [pairs] Ungefärlig vikt kg/100 par NL3ss254 NL24ss -254 ± 0,2 mm NL27ss-254 NL39ss-254 ± 0,3 mm NL3ss-254 M3 #5 3,4 7,0 2, ,04 NL3,5ss-254 M3,5 #6 3,9 7,6 2, ,04 NL3,5spss-254 M3,5 #6 3,9 9,0 2, ,07 NL4ss-254 M4 #8 4,4 7,6 2, ,04 NL4spss-254 M4 #8 4,4 9,0 2, ,07 NL5ss-254 M5 #10 5,4 9,0 2, ,06 NL5spss-254 M5 #10 5,4 10,8 2, ,11 NL6ss-254 M6 6,5 10,8 2, ,09 NL6spss-254 M6 6,5 13,5 2, ,16 NL1/4"-254 1/4" 7,2 11,5 2, ,09 NL1/4"spss-254 1/4" 7,2 13,5 2, ,15 NL8ss-254 M8 5/16" 8,7 13,5 2, ,12 NL8spss-254 M8 5/16" 8,7 16,6 2, ,22 NL3/8"ss-254 3/8" 10,3 16,6 2, ,19 NL3/8"spss-254 3/8" 10,3 21,0 2, ,38 NL10ss-254 M10 10,7 16,6 2, ,18 NL10spss-254 M10 10,7 21,0 2, ,37 NL11ss-254 M11 7/16" 11,4 18,5 2, ,26 NL12ss-254 M12 13,0 19,5 2, ,23 NL12spss-254 M12 13,0 25,4 3, ,82 NL1/2"ss-254 1/2" 13,5 19,5 2, ,23 NL1/2"spss-254 1/2" 13,5 25,4 3, ,80 NL14ss-254 M14 9/16" 15,2 23,0 3, ,49 NL14spss-254 M14 9/16" 15,2 30,7 3, ,31 NL16ss-254 M16 5/8" 17,0 25,4 3, ,59 NL16spss-254 M16 5/8" 17,0 30,7 3, ,13 NL18ss-254 M18 19,5 29,0 3, ,80 NL18spss-254 M18 19,5 34,5 3, ,56 NL3/4"ss-254 3/4" 20,0 30,7 3, ,96 NL3/4"spss-254 3/4" 20,0 39,0 3, ,14 NL20ss-254 M20 21,4 30,7 3, ,82 NL20spss-254 M20 21,4 39,0 3, ,98 NL22ss-254 M22 7/8" 23,4 34,5 3, ,19 NL22spss-254 M22 7/8" 23,4 42,0 3,2 50 2,44 NL24ss-254 M24 25,3 39,0 3, ,65 NL24spss-254 M24 25,3 48,5 3,2 50 3,50 NL1"ss-254 1" 27,9 39,0 3, ,42 NL1"spss-254 1" 27,9 48,5 3,2 50 3,22 NL27ss-254 M27 28,4 42,0 5,8 50 3,10 NL27spss-254 M27 28,4 48,5 5,8 25 5,85 NL30ss-254 M30 1 1/8" 31,4 47,0 5,8 50 4,04 NL33ss-254 M33 1 1/4" 34,4 48,5 5,8 25 4,25 NL36ss-254 M36 1 3/8" 37,4 55,0 5,8 25 5,96 NL39ss-254 M39 1 1/2" 40,4 58,5 5,8 25 6,74 Nord-Lock-brickor i 254 SMO är standardlagervara. Aktuellt orderläge kan dock påverka tillgången. NL3ss-254 NL39ss-254 T ± 0,25 mm Vänligen se vår hemsida för aktuella dimensioner och CAD modeller i 2D / 3D: Information kring ändringar i material och dimensioner finns tillgängligt via Riktlinjer för åtdragnings Nord-Lock 254 SMO med rostfri stålbult, smorda med koppar/grafit pasta (Molykote 1000) Brickstorlek Skruvstorlek Vinkel N L 3 s s M3 0,5 1,5 1,5 1,7 2,0 NL4 ss-254 M4 0,7 3,0 2,6 3,6 3,4 N L 5 s s M5 0,8 5,5 4,1 6,7 5,5 N L 6 s s M6 1,0 8,1 5,9 11,2 7,8 N L 8 s s M8 1, N L10 s s M10 1, N L12 s s M12 1, N L14 s s M14 2, N L16 s s M16 2, N L18 s s M18 2, N L 20 s s M20 2, N L 2 2 s s M22 2, NL24 ss-254 M24 3, N L 27 s s M27 3, N L 3 0 s s M30 3, NL36ss-254 M36 4, T A4-70, Cu/C paste, G F =65% = 0,12, µ b = 0,14 CU/C pasta = koppar/grafit pasta (Molykote 1000) G F = förhållande till skruvens sträckgräns = gäng fr ik t i o n µ b = brickfriktion A4-8 0, Cu/C paste, G F =65%, = 0,12, µ b = 0,14 1 N = 0,225 lb 1 Nm = 0,738 ft-lb Riktlinjer för vrid för andra skruvklasser finns tillgängliga via er lokala Nord-Locksrepresentant. 11

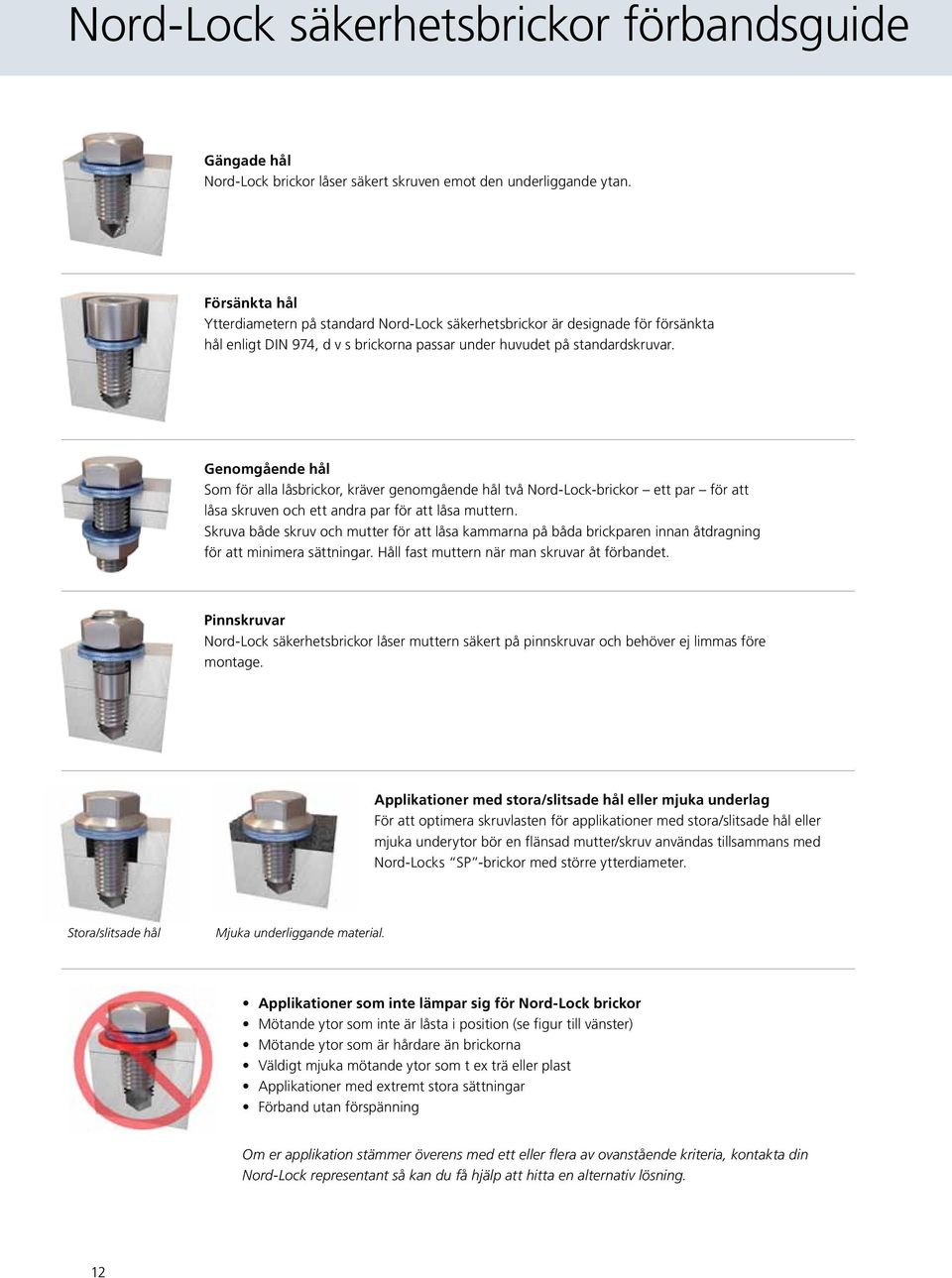

12 Nord-Lock säkerhetsbrickor förbandsguide Gängade hål Nord-Lock brickor låser säkert skruven emot den underliggande ytan. Försänkta hål Ytterdiametern på standard Nord-Lock säkerhetsbrickor är designade för försänkta hål enligt DIN 974, d v s brickorna passar under huvudet på standardskruvar. Genomgående hål Som för alla låsbrickor, kräver genomgående hål två Nord-Lock-brickor ett par för att låsa skruven och ett andra par för att låsa muttern. Skruva både skruv och mutter för att låsa kammarna på båda brickparen innan åtdragning för att minimera sättningar. Håll fast muttern när man skruvar åt förbandet. Pinnskruvar Nord-Lock säkerhetsbrickor låser muttern säkert på pinnskruvar och behöver ej limmas före montage. Applikationer med stora/slitsade hål eller mjuka underlag För att optimera skruvlasten för applikationer med stora/slitsade hål eller mjuka underytor bör en flänsad mutter/skruv användas tillsammans med Nord-Locks SP -brickor med större ytterdiameter. Stora/slitsade hål Mjuka underliggande material. Applikationer som inte lämpar sig för Nord-Lock brickor Mötande ytor som inte är låsta i position (se figur till vänster) Mötande ytor som är hårdare än brickorna Väldigt mjuka mötande ytor som t ex trä eller plast Applikationer med extremt stora sättningar Förband utan förspänning Om er applikation stämmer överens med ett eller flera av ovanstående kriteria, kontakta din Nord-Lock representant så kan du få hjälp att hitta en alternativ lösning. 12

13 Nord-Lock säkerhetsbrickor med större ytterdiameter Nord-Lock-brickor finns med en större ytterdiameter och kallas SP-brickor. SP-brickor är designade att användas för stora/ slitsade hål, målade/känsliga ytor eller mjuka material. Använd Nord-Lock SP-brickor med flänsbultar eller muttrar för optimal belastningsfördelning. En flänsad mutter och Nord-Lock SP-brickor ökar den stödjande belastningsytan för applikationer med slitsade hål. Ø innerdiameter = Ø inner sp Ø ytterdiameter < Ø ytter sp Genom att använda SP-brickor fördelas belastningen över en större yta vilket kan vara mer skonsamt för känsliga ytor. Vänd dig till din Nord-Lock representant för att hitta den optimala lösningen för just din applikation. Nord-Lock SP-brickor på mjuka material. Nord-Lock SP-brickor på målade ytor Nord-Lock SP-brickor på fiberytor Konstant friktion med Nord-Lock säkerhetsbrickor Det är viktigt att kontrollera friktionsförhållandena för att uppnå önskad förspänning vid åtdragandet av ett förband. Lossning Belastning Åtdragning Vanlig M8 mutter på stål utan bricka När ingen bricka används under fästelementet beror friktionen på kontaktytorna. Vid ett givet vrid kommer förspänningen variera beroende på typ av underliggande material. Vanlig M8 mutter på aluminium utan bricka Vrid [Nm] Lossning Åtdragning Vanlig M8 mutter på stål med Nord-Lockbrickor Vanlig M8 mutter på aluminium med Nord-Lock-brickor Vid användandet av Nord-Lock-brickor, uppstår alltid glidning mellan den övre brickan och bulthuvudet/muttern. Vid ett givet vrid kommer förspänningen vara densamma oavsett typ av underliggand material. Nord-Lock erbjuder kundanpassade vrid för din applikation. Kontakta din närmsta representant. Vrid [Nm] 13

14 Din partner för skruvsäkring Nord-Lock gruppen erbjuder kontinuerlig support; från designfas, test och verifiering och vidare genom installation och underhåll. Vi utvecklar konstant våra produkter och unika lösningar och använder oss av toppmodern teknologi. Vi vet också att det inte räcker med en bra produkt. På Nord-Lock delar vi med oss av vår kunskap, erfarenhet och kreativitet för att hjälpa våra kunder att uppnå de perfekta resultat som de efterfrågar. Låt Nord-Lock vara din partner för skruvoptimering. Kundunika lösningar Genom åren har Nord-Lock gruppen ingått många partnerskap för att utveckla unika lösningar för de mest kreativa applikationerna. Skulle du inte hitta en passande produkt i denna broschyren, låt oss hjälpa dig att hitta den optimala lösningen. Nord-Lock gruppens produkt portfölj inkluderar en bred uppsättning av produkter och vi utvecklar ständigt nya innovative lösningar. Kontakta oss för att få veta mer kring vårt nuvarande sortiment. 14

15 Performance Services Nord-Locks performance services är ett samarbetsprojekt som erbjuds våra nyckelkunder. Syftet är att öka lönsamheten genom att generera en komplett och detaljerad syn på hur skruvförband och låsningsmetoder ska utformas. Eftersom varje projekt är konstruerat för att uppnå kundspecifika behov och utmaningar, kan det innebära att både framtida och befintliga applikationer undersöks. Utöver detta, får du support av en global kedja av service, design/produktion och eftermarknad. Närvaro på din marknad Nord-Lock-gruppen inkluderar dotterbolag, egna laboratiorier fördelade på tre kontinenter och ett globalt nätverk av auktoriserade distributörer. Utöver det är våra Global Industry Managers med specialistkunskaper utbildade för att förstå behoven och utmaningarna för din industri. Vår filosofi är att vara nära kunden, att tala ert språk och hjälpa er uppnå säkra och effektiva skruvförband. För komplett lista över Nord-Lock-representanter, vänligen gå in på Nord-Locks globala service erbjudande Inköp Motiverade kostnader och lönsamhet genom hela livscykeln Fördelar Design/Produktion Applikations- och projektingenjörer, Teknik Centra Beräkning och simulering av förband. Eftermarknad Produktutbildning på plats eller på distans samt service och eftermontering Pålitlighet Rationalisering Produktivitet Kostnadsbesparingar tack vare optimerade skruvförband. Tester och validering på plats. Skräddarsydda lösningar. Ökar kunskapen hos operatörer och tekniker. Monteringssupport. 15

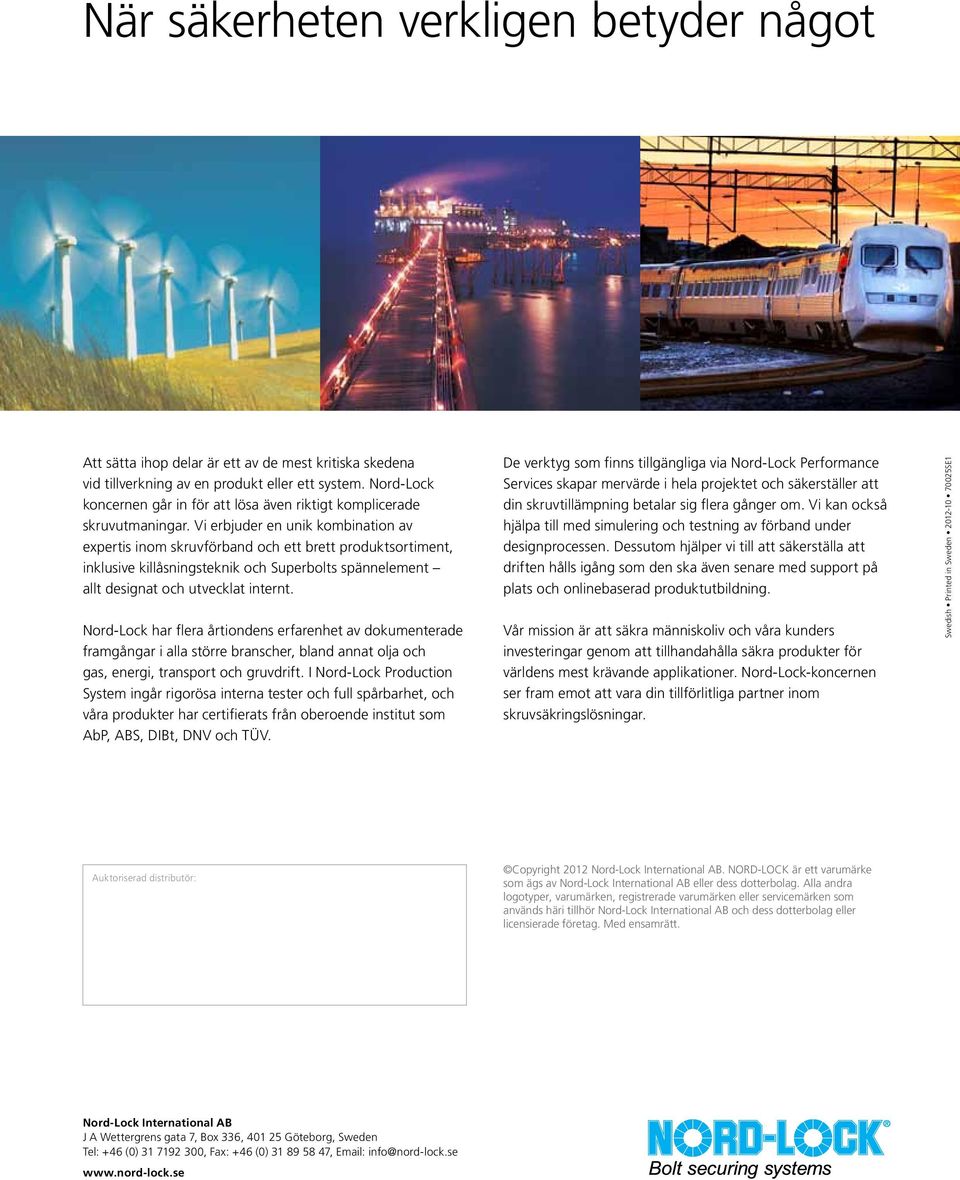

16 När säkerheten verkligen betyder något Att sätta ihop delar är ett av de mest kritiska skedena vid tillverkning av en produkt eller ett system. Nord-Lock koncernen går in för att lösa även riktigt komplicerade skruvutmaningar. Vi erbjuder en unik kombination av expertis inom skruvförband och ett brett produktsortiment, inklusive killåsningsteknik och Superbolts spännelement allt designat och utvecklat internt. Nord-Lock har flera årtiondens erfarenhet av dokumenterade framgångar i alla större branscher, bland annat olja och gas, energi, transport och gruvdrift. I Nord-Lock Production System ingår rigorösa interna tester och full spårbarhet, och våra produkter har certifierats från oberoende institut som AbP, ABS, DIBt, DNV och TÜV. De verktyg som finns tillgängliga via Nord-Lock Performance Services skapar mervärde i hela projektet och säkerställer att din skruvtillämpning betalar sig flera gånger om. Vi kan också hjälpa till med simulering och testning av förband under designprocessen. Dessutom hjälper vi till att säkerställa att driften hålls igång som den ska även senare med support på plats och onlinebaserad produktutbildning. Vår mission är att säkra människoliv och våra kunders investeringar genom att tillhandahålla säkra produkter för världens mest krävande applikationer. Nord-Lock-koncernen ser fram emot att vara din tillförlitliga partner inom skruvsäkringslösningar. Swedish Printed in Sweden SE1 Auktoriserad distributör: Copyright 2012 Nord-Lock International AB. NORD-LOCK är ett varumärke som ägs av Nord-Lock International AB eller dess dotterbolag. Alla andra logotyper, varumärken, registrerade varumärken eller servicemärken som används häri tillhör Nord-Lock International AB och dess dotterbolag eller licensierade företag. Med ensamrätt. Nord-Lock International AB J A Wettergrens gata 7, Box 336, Göteborg, Sweden Tel: +46 (0) , Fax: +46 (0) , info@nord-lock.se
