1 B400 Manual B400 Online UPS 1, 2 och 3 kva Svensk manual

2 Elrond Komponent AB Sida 2(28)

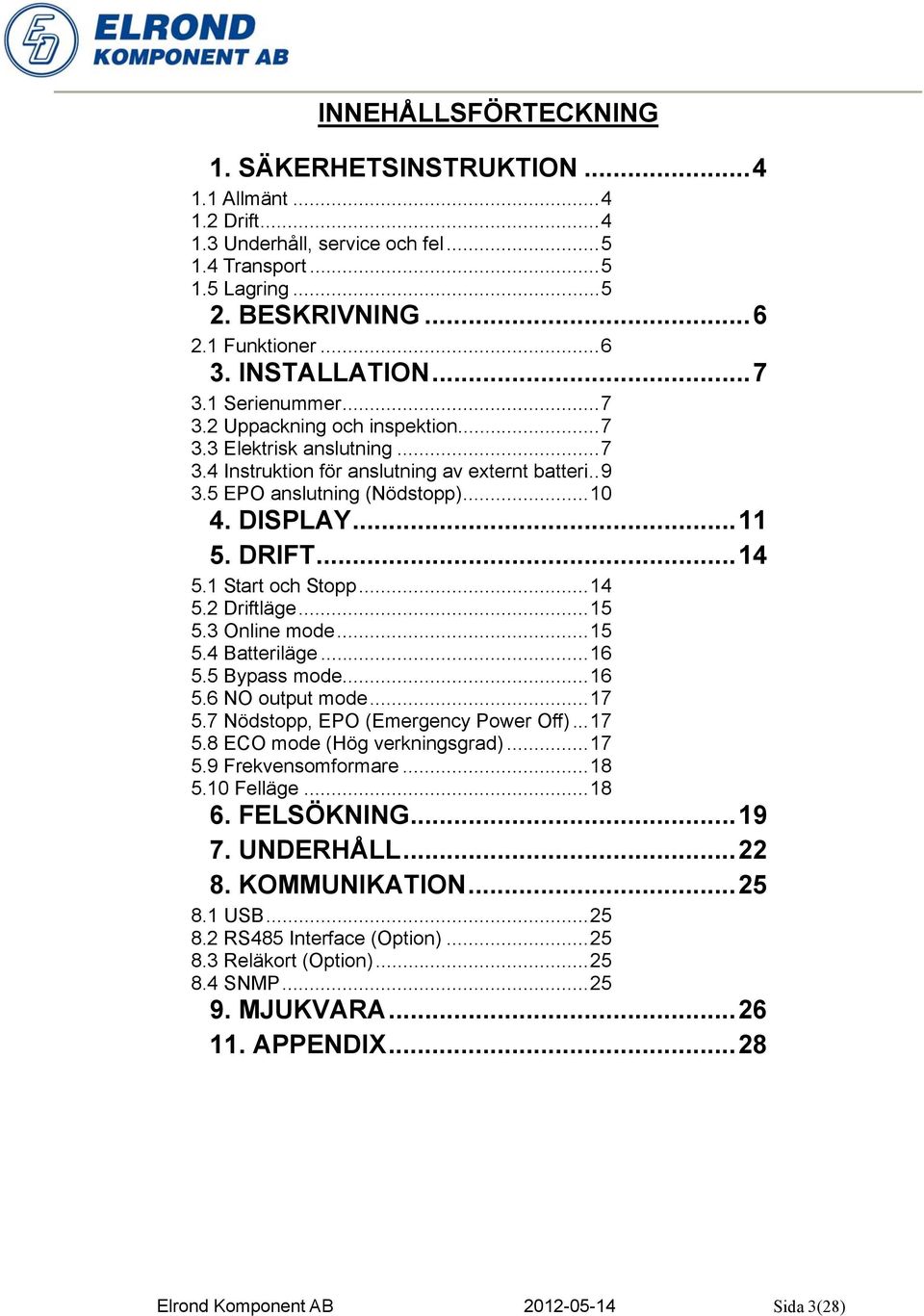

3 INNEHÅLLSFÖRTECKNING 1. SÄKERHETSINSTRUKTION Allmänt Drift Underhåll, service och fel Transport Lagring BESKRIVNING Funktioner INSTALLATION Serienummer Uppackning och inspektion Elektrisk anslutning Instruktion för anslutning av externt batteri EPO anslutning (Nödstopp) DISPLAY DRIFT Start och Stopp Driftläge Online mode Batteriläge Bypass mode NO output mode Nödstopp, EPO (Emergency Power Off) ECO mode (Hög verkningsgrad) Frekvensomformare Felläge FELSÖKNING UNDERHÅLL KOMMUNIKATION USB RS485 Interface (Option) Reläkort (Option) SNMP MJUKVARA APPENDIX Elrond Komponent AB Sida 3(28)

4 1. SÄKERHETSINSTRUKTION Var vänlig läs igenom denna manual innan ni installerar eller använder denna enhet! 1.1 Allmänt Denna UPS är avsedd för fast montage och skall installeras av behörig elektriker. Kondens kan uppstå om enheten flyttas från en kall plats till en varm. UPSen måste få tillfälle att torka ut i minst två timmar innan ni driftsätter den. Installera inte denna enhet nära vatten eller i fuktig miljö. Installera inte denna enhet så att den blir exponerad för direkt solljus eller annan värmekälla. Anslut inte last som kan orsaka överbelastning av enheten eller som har stora startströmmar (t.ex. motorer, större transformatorer, laserskrivare). Placera kablarna så folk ej kan trampa eller snubbla på dem. Kontrollera att UPSen är ordentligt jordad. Finns det externt batteriskåp eller batterirack skall den också vara jordad. Enheten strömförsörjs från två källor: Från nät och från batteri. Blockera ej UPSens ventilationsöppningar. Kontrollera att rummet har tillräcklig ventilation eller vid behov, aktiv kyla. 1.2 Drift Avlägsna ej matande nätkabel under drift då även skyddsjorden för lasten då kommer att kopplas bort. Observera att det fortfarande kan finnas farlig spänning på anslutningsplintarna då det finns batterier i eller utanför enheten. Felaktig manövrering av brytare kan medföra spänningsavbrott för lasten eller, i de fall man har extern bypass, även stor risk att enheten förstörs. Läs alltid genom manualen innan manövrering. Elrond Komponent AB Sida 4(28)

5 1.3 Underhåll, service och fel VARNING: Risk för elektrisk chock. Öppna inte enheten då det finns farlig spänning internt även då nätspänningen inte är ansluten. Enheten skall endast servas av kvalificerad personal. Innan ni servar UPSen tillse att matande nätspänning är frånskiljd och även att batteriet är bortkopplat. Har enheten varit i drift nyligen skall man vänta 5 minuter för att kondensatorerna skall hinna ladda ur. Batterier skall endast bytas av kvalificerad personal. Batterier kan lämna en mycket hög ström vid kortslutning och även ge farlig spänning. Beakta följande försiktighetsåtgärder: - Avlägsna smycken, ringar, armband, klockor och andra metallobjekt. - Använd endast isolerade verktyg. Vid byte av batterier, byt endast till samma typ som tidigare var installerat. Kontakta leverantören om ni önskar mindre eller större batterier. Batterier skall lämnas in för återvinning, får ej kastas. Försök inte att öppna batterierna. De innehåller bly och svavelsyra och kan orsaka allvarligt skada på hud och ögon. Ersätt alltid skadade säkringar med samma typ och värde för att undvika brandrisk. 1.4 Transport Transportera endast UPSen i sin orginalkartong för att erhålla maximalt skydd 1.5 Lagring UPSen skall lagras på torr plats och inom specificerade temperaturgränser. Elrond Komponent AB Sida 5(28)

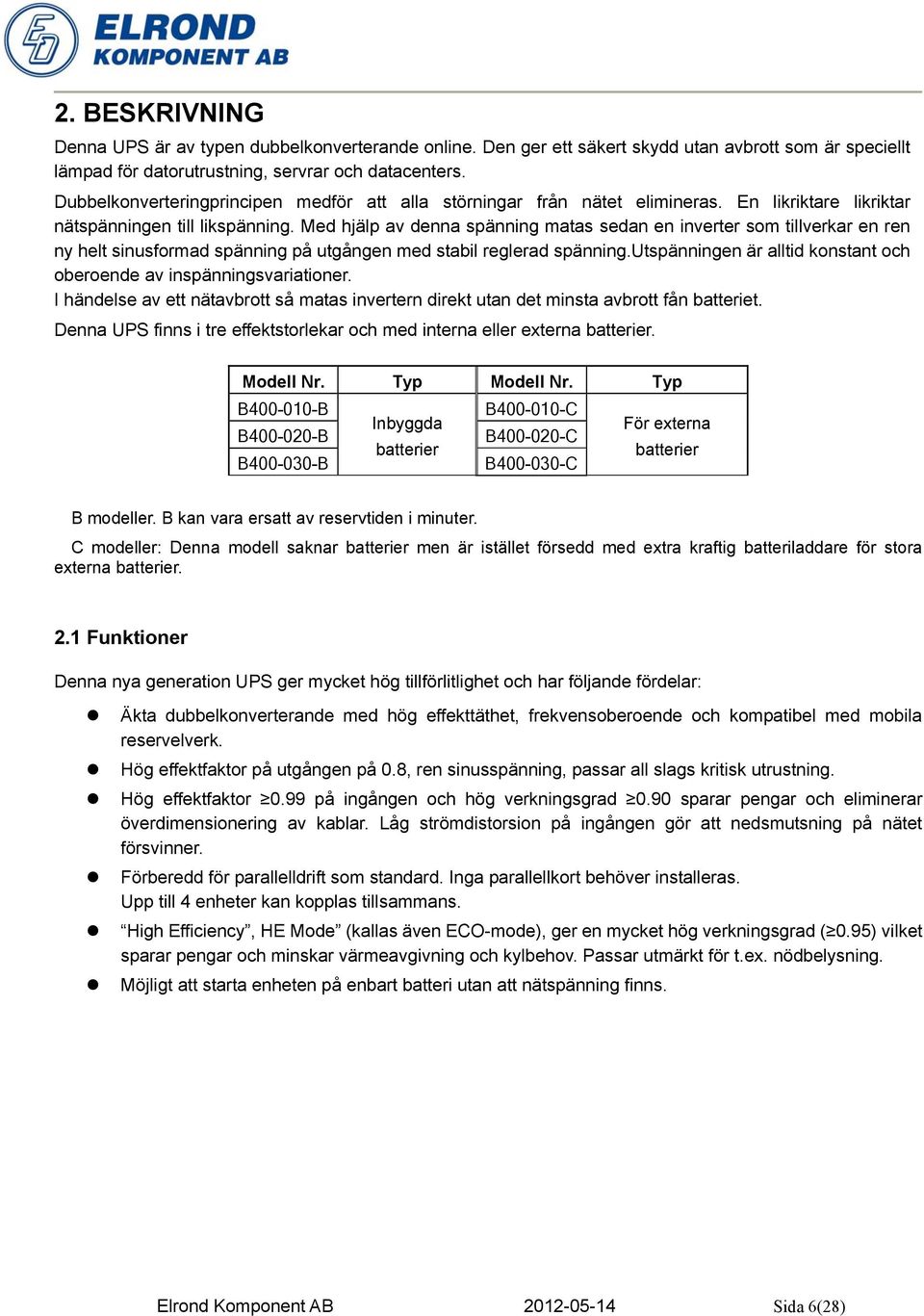

6 2. BESKRIVNING Denna UPS är av typen dubbelkonverterande online. Den ger ett säkert skydd utan avbrott som är speciellt lämpad för datorutrustning, servrar och datacenters. Dubbelkonverteringprincipen medför att alla störningar från nätet elimineras. En likriktare likriktar nätspänningen till likspänning. Med hjälp av denna spänning matas sedan en inverter som tillverkar en ren ny helt sinusformad spänning på utgången med stabil reglerad spänning.utspänningen är alltid konstant och oberoende av inspänningsvariationer. I händelse av ett nätavbrott så matas invertern direkt utan det minsta avbrott fån batteriet. Denna UPS finns i tre effektstorlekar och med interna eller externa batterier. Modell Nr. Typ Modell Nr. Typ B B B C Inbyggda För externa B B B C batterier batterier B B B C B modeller. B kan vara ersatt av reservtiden i minuter. C modeller: Denna modell saknar batterier men är istället försedd med extra kraftig batteriladdare för stora externa batterier. 2.1 Funktioner Denna nya generation UPS ger mycket hög tillförlitlighet och har följande fördelar: Äkta dubbelkonverterande med hög effekttäthet, frekvensoberoende och kompatibel med mobila reservelverk. Hög effektfaktor på utgången på 0.8, ren sinusspänning, passar all slags kritisk utrustning. Hög effektfaktor 0.99 på ingången och hög verkningsgrad 0.90 sparar pengar och eliminerar överdimensionering av kablar. Låg strömdistorsion på ingången gör att nedsmutsning på nätet försvinner. Förberedd för parallelldrift som standard. Inga parallellkort behöver installeras. Upp till 4 enheter kan kopplas tillsammans. High Efficiency, HE Mode (kallas även ECO-mode), ger en mycket hög verkningsgrad ( 0.95) vilket sparar pengar och minskar värmeavgivning och kylbehov. Passar utmärkt för t.ex. nödbelysning. Möjligt att starta enheten på enbart batteri utan att nätspänning finns. Elrond Komponent AB Sida 6(28)

7 3. INSTALLATION 3.1 Serienummer Ni hittar UPSens serienummer både på kartongen och på UPSens baksida. Var vänlig och meddela Elrond Komponent detta nummer om er UPS skulle råka ut för något fel. 3.2 Uppackning och inspektion B400 Serien 1kVA - 3kVA Golvmodell Kartongen innehåller vid leverans: 1. UPS 2. Användarmanual 3. Nätsladd 4. Apparatsladd (IEC) för anslutning till PC etc. Användarmanual UPS B400 Serien On-line UPS 1 kva 3 kva 1. Enheter med interna batterier är tunga. Var två personer då ni lyfter ut enheten. 2. Kontrollera så att UPSen inte är skadad. Om ni upptäcker transportskador: Slå ej på enheten utan anmäl detta till transportbolaget och er leverantör. 3.3 Elektrisk anslutning 1) UPSen skall installeras i ett rum med god ventilation. Aktiv kyla kan annars bli nödvändig. Korrosiva gaser får ej förekomma. 2) Se till så att ventilationshålen ej blir tilltäppta. Se till att det finns utrymme för service runt om. 3) Om UPSen tas in från ett mycket kallt utrymme måste UPSen ges möjlighet att utjämna temperaturen och eventuell kondensation att torka. Varje form av fukt medför en potentiell risk. 4) För att underlätta installation och service av enheten rekommenderas flexibla kablar till och från UPSen! Försäkra er att nätspänningen verkligen är frånslagen innan ni påbörjar installationen! Elrond Komponent AB Sida 7(28)

8 Baksida på B B Baksida på B C Baksida på B B och C Följande kabelareor rekommenderas när ni installerar enheten: : Modell B B B B B Skyddsledare (PE) 1,0 mm 2 1,5 mm 2 2,5 mm 2 Ingångskabel (L, N, PE) 1,0 mm 2 1,5 mm 2 2,5 mm 2 Ingångssäkring 10A/250VAC 10A/250VAC 16A/250VAC Utgångskabel L,N,PE) 1,0 mm 2 1,5 mm 2 2,5 mm 2 Externa batterier (+, -, PE) Använd bipackad kabel vid batteriskåp. Använd följande area vid öppna batterirack. Rekommenderad säkring vid externa batterirack 4mm 2 4 mm 2 6 mm 2 32A/36VDC 25A/96VDC 32A/96VDC Elrond Komponent AB Sida 8(28)

9 1) Kontrollera skyddsledarens anslutning och kontinuitet. 2) Anslut in- och utgående ledare enligt bilden nedan. 3) Kontrollera att alla ledare är säkert fastsatta och ev. skruvar åtdragna. 4) När UPSen används för första gången skall all last bortkopplas. När UPSen kommit igång kan lasten kopplas in en efter en för att kontrollera att den inte blir överbelastad. 5) Observera att UPSen kan behöva överdimensioneras om ni planerar att ansluta en last med hög startström såsom motorer. Vid drift av motorer bör ECO-mode övervägas. 3.4 Instruktion för anslutning av externt batteri 1. Den nominella spänningen på de externa batterierna är 36V för 1kVA modellen och 96V för 2 och 3 kva modellerna. Varje batteristräng består av 3 resp. 8 st. 12V block i serie. För att öka reservtiden kan ytterligare strängar anslutas som då ansluts parallell. Varje sträng skall bestå av batterier av samma storlek och ålder. Gamla och nya batterier får absolut inte blandas. 2. Två UPSer kan inte dela på ett gemensamt batteripack. 3. Se nedanstående procedur för att installera externa batterier: 1) Se till så att UPSen är avslagen och att ingångssäkringen är i Off -läge. 2) En DC-säkring skall installeras mellan batteri och UPS. Låt den vara avslagen. 3) Anslut batterikabeln till anslutningen på UPSen. Kontrollera polariteten noga. 4) Slå till den yttre batterisäkringen. 5) Slå till ingångsbrytaren. UPSen startar och batterierna börjar laddas. 6) Kontrollera gärna med Elrond vid batterifrågor. Elrond Komponent AB Sida 9(28)

10 3.5 EPO anslutning (Nödstopp) Beskrivning Nödstoppet EPO (Emergency Power Off) finns inbyggt i denna modell. En skruvanslutning finns på baksidan av enheten Anslutning Vid leverans är denna kontakt försedd med en bygel vilket ger normal drift. Genom att bryta förbindelsen aktiveras nödstoppet och utspänningen avbryts. Nödstopp aktiverad Normaldrift, EPO ej aktiverad För att återgå till normal drift efter att EPO har blivit aktiverad skall först förbindelsen slutas. Utför sedan instruktionerna i kapitel 4 för att nollställa genom LCD-displayen. Elrond Komponent AB Sida 10(28)

11 4. DISPLAY UPSen har en nyutvecklad display där en mängd data samtidigt kan ses. Displayen är bakgrundsbelyst. Om skärmen är släckt räcker det med ett kort tryck på I -knappen så tänds den. Display med kontrollknappar Knapp I ON-knapp Funktion Ett tryck på denna startar UPSen i online-läge. Ett tryck på denna när UPSen arbetar i batteriläge (vid nätavbrott) tystar larmsummern. Om denna knapp trycks in i 2 sekunder när UPSen arbetar i normaldrift så utförs ett batteritest. O OFF-knapp När denna knapp trycks in då UPSen arbetar i normaldrift (online) så övergår UPSen i bypassläge och invertern stängs av. Spänning finns då fortfarande på utgången som då matas direkt från nätet. Ännu ett tryck på denna knapp när UPSen arbetar i bypassläge kommer att tysta bypass-larmet. Välja-knapp Dessa knappar är främst reserverade för Elronds servicetekniker. UPSens parametrar såsom spänning, frekvens och ECO/Online läge. Enter-knapp Elrond Komponent AB Sida 11(28)

12 LCD Display Display Funktion Input Information Visar nätspänningen. Visar nätfrekvensen. Visar inströmmen. Indikerar att nätspänningen är högre än specificerat och UPSen övergår till batteridrift. Indikerar att nätspänningen är lägre än specificerat och UPSen övergår till batteridrift. Indikerar att nätspänningen är normal och UPSen arbetar i normalläge. Indikerar att nätspänningen försvunnit och UPSen övergår i batteridrift. Output Information Visar utspänningen. Visar frekvensen på utspänningen. Visar utströmmen. Load Information Indikerar att en kortslutning inträffat och UPSen övergår i FAULT -läge. Indikerar att UPSen blivit överbelastad. Indikerar UPSens belastning. Varje fylld ruta indikerar 25% last. Elrond Komponent AB Sida 12(28)

13 Battery Information Visar lasten i %. Displayen kan ändra visningen från W till VA beroende på om lasten är resistiv eller induktiv. Visar batterispänningen. Visar batteriströmmen. (endast vid batteriprov eller batteridrift). Visar batterikapaciteten i %. Varje fylld ruta visar 25%. Visas vid risk för överladdning.upsen övergår till batteridrift. Visar låg batterispänning och UPSen kommer inom kortatt stängas av. Indikerar att batteriet laddas. UPS status Information Indikerar att batteriet urladdas. Indikerar i vilken status UPSen arbetar i. Samtliga koder finns beskrivna i följande kapitel. Indikerar att UPSen arbetar i bypass. Lasten matas då direkt från nätspänningen. Indikerar att UPSen arbetar normalt i online-läge. Indikerar att UPSen arbetar i batteriläge. Indikerar att UPSen är i felläge. Indikerar att det finns varningar som behöver åtgärdas. Indikerar normal drift. UPS setting Information Markeringen vid sidan markerar den utspänning som för tillfället är vald. Denna spänning kan programmeras om av servicetekniker eller efter information från Elrond. En derating på 10% bör observeras vid drift på 208V läget. Standardvärde: 230 V. Markeringen vid sidan markerar den utfrekvens som är vald. Standardvärde: 50 Hz. Markeringen vid sidan visar om bypassfunktionen är inkopplad eller inte. Standardvärde: Enable. Elrond Komponent AB Sida 13(28)

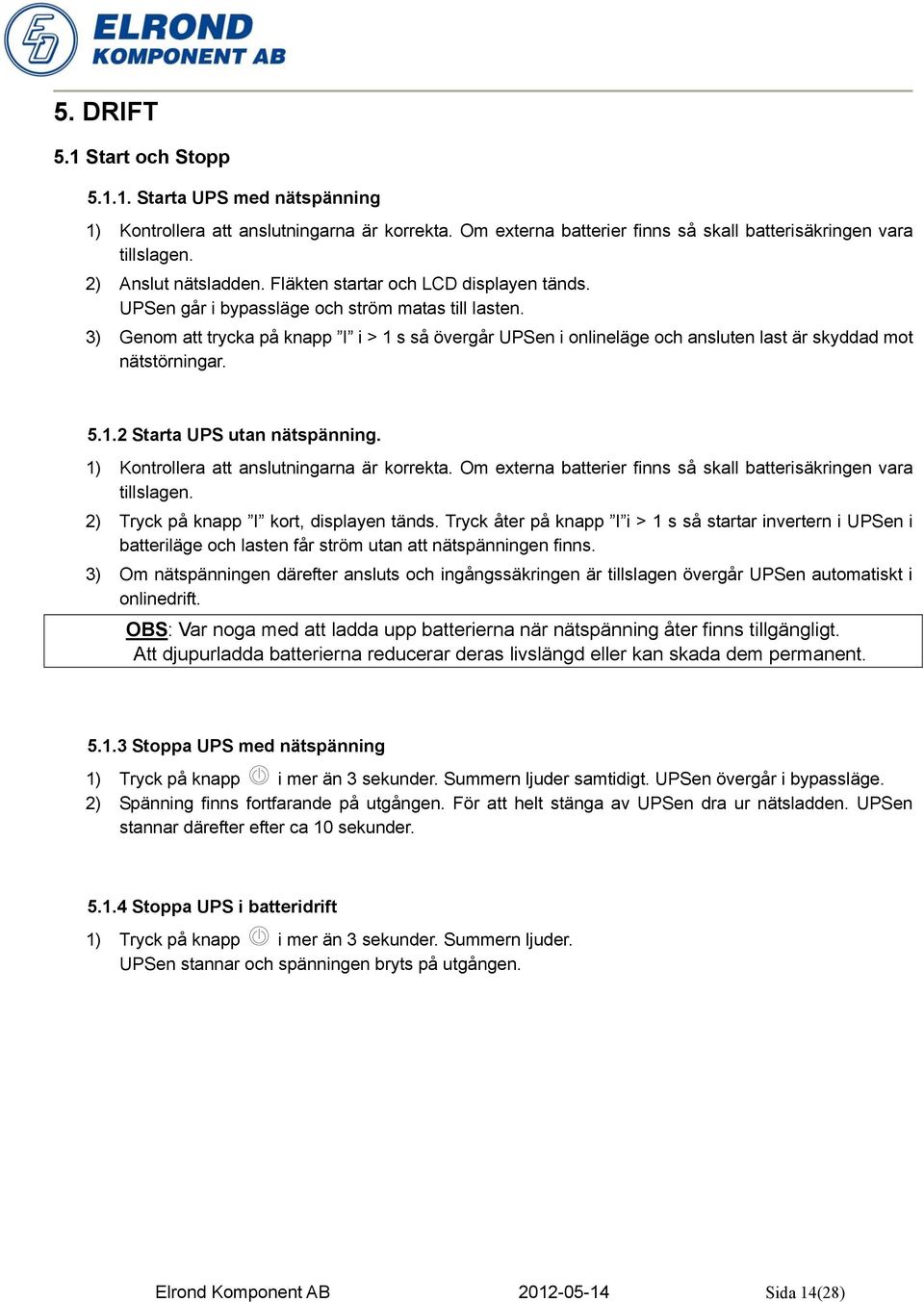

14 5. DRIFT 5.1 Start och Stopp Starta UPS med nätspänning 1) Kontrollera att anslutningarna är korrekta. Om externa batterier finns så skall batterisäkringen vara tillslagen. 2) Anslut nätsladden. Fläkten startar och LCD displayen tänds. UPSen går i bypassläge och ström matas till lasten. 3) Genom att trycka på knapp I i > 1 s så övergår UPSen i onlineläge och ansluten last är skyddad mot nätstörningar Starta UPS utan nätspänning. 1) Kontrollera att anslutningarna är korrekta. Om externa batterier finns så skall batterisäkringen vara tillslagen. 2) Tryck på knapp I kort, displayen tänds. Tryck åter på knapp I i > 1 s så startar invertern i UPSen i batteriläge och lasten får ström utan att nätspänningen finns. 3) Om nätspänningen därefter ansluts och ingångssäkringen är tillslagen övergår UPSen automatiskt i onlinedrift. OBS: Var noga med att ladda upp batterierna när nätspänning åter finns tillgängligt. Att djupurladda batterierna reducerar deras livslängd eller kan skada dem permanent Stoppa UPS med nätspänning 1) Tryck på knapp i mer än 3 sekunder. Summern ljuder samtidigt. UPSen övergår i bypassläge. 2) Spänning finns fortfarande på utgången. För att helt stänga av UPSen dra ur nätsladden. UPSen stannar därefter efter ca 10 sekunder Stoppa UPS i batteridrift 1) Tryck på knapp i mer än 3 sekunder. Summern ljuder. UPSen stannar och spänningen bryts på utgången. Elrond Komponent AB Sida 14(28)

15 5.2 Driftläge Koden för aktuellt driftläge visas i displayen och förklaringen kan ses i tabellen nedan. Under normala förhållanden finns endast en kod åt gången. I händelse av fler koder så kan de scrollas fram. Normala driftlägen Kod Ingen utspänning 0 Bypass 1 Line (Online) 2 Batteridrift 3 Batteritest 4 ECO läge (Offline) 5 Frekvensomformare Online mode Information om nätspänning, batteriet, utspänning och last visas. Line och kod 2 visas. Detta betyder att UPSen arbetar i online-läge. Online mode Om utgången överbelastas visas lasten i % och summern ljuder 2 ggr/sekund. Slå omedelbart ifrån överflödig last så att belastningen ligger på max 90% av nominell effekt. Elrond Komponent AB Sida 15(28)

16 5.4 Batteriläge Displayen i batteriläge visas nedan. Information om nätspänning, batteriet, utspänning och last visas. Battery och kod 3 visas. Detta betyder att UPSen arbetar i batteriläge. Battery mode 1) När UPSen arbetar i batteriläget ljuder alarmsummern var fjärde sekund. Om ni trycker in I knappen så tystas detta larm. 2) Om nätspänningen in är för hög visas High, för låg visas Low och om nätspänningen är borta (nätavbrott) så visas Loss. I samtliga dessa fall övergår UPSen till batteridrift. 5.5 Bypass mode Displayen i bypassläge visas nedan. Information om nätspänning, batteriet, utspänning och last visas. Bypass och kod 1 visas. Detta betyder att UPSen arbetar i bypassläge. Summer ljuder en gång varannan minut i detta läge. Bypass mode UPSen skyddar inte lasten i detta läge. Nätspänningen går igenom UPSens interna filterdirekt till utgången. I händelse av nätavbrott så försvinner spänningen på utgången. Elrond Komponent AB Sida 16(28)

17 5.6 NO output mode Displayen i No output läge visas till höger. Detta betyder att UPSen arbetar i No Output-läge. 0 koden indikerar att UPSen arbetar i detta frånslagna läge. No output mode 5.7 Nödstopp, EPO (Emergency Power Off) Detta är ett nödavstängningsläge som aktiveras av EPO-ingången på baksidan. På displayen visas kod 0, och ordet EPO visas istället för utspänningen. Återställ EPO kontakten och starta om UPSen. 5.8 ECO mode (Hög verkningsgrad) Om HE funktionen är vald, kallas även ECO-mode, så matas lasten i normala fall direkt från nätet via UPSens interna EMC filter så länge nätspänningen ligger inom normala värden. Detta medför en mycket hög verkningsgrad då varken likriktare eller inverter belastas med någon ström. I händelse av onormal nätspänning eller nätavbrott så kopplas snabbt invertern in och lasten strömförsörjs från batteri. Detta arbetssätt resulterar i en verkningsgrad på 0.95 vilket sparar energikostnader för användaren och även minskat kylbehov. Detta arbetssätt gör att det blir ett ca 10 ms avbrott vid ett nätavbrott innan UPSen växlat till batteridrift. Denna tid är normalt så kort att normal utrustning inte påverkas, men för känslig utrustning kan det innebära viss risk. Detta arbetsätt passar utmärkt för t.ex. nödbelysning och motorer, men för datorer brukar normalt onlineläget användas. Vid värmeproblem i rummet där UPSen står kan UPSen med fördel kopplas i detta läge då värmeavgivningen reduceras Inställning av funktionen Denna funktion kan ställas in då enheten är i bypassläge med hjälp av val- och enterknappen. Kontakta Elrond vid behov. Ni kan även ange att ni önskar detta läge vid beställning så ställer vi in den. I displayen visas kod 4. Elrond Komponent AB Sida 17(28)

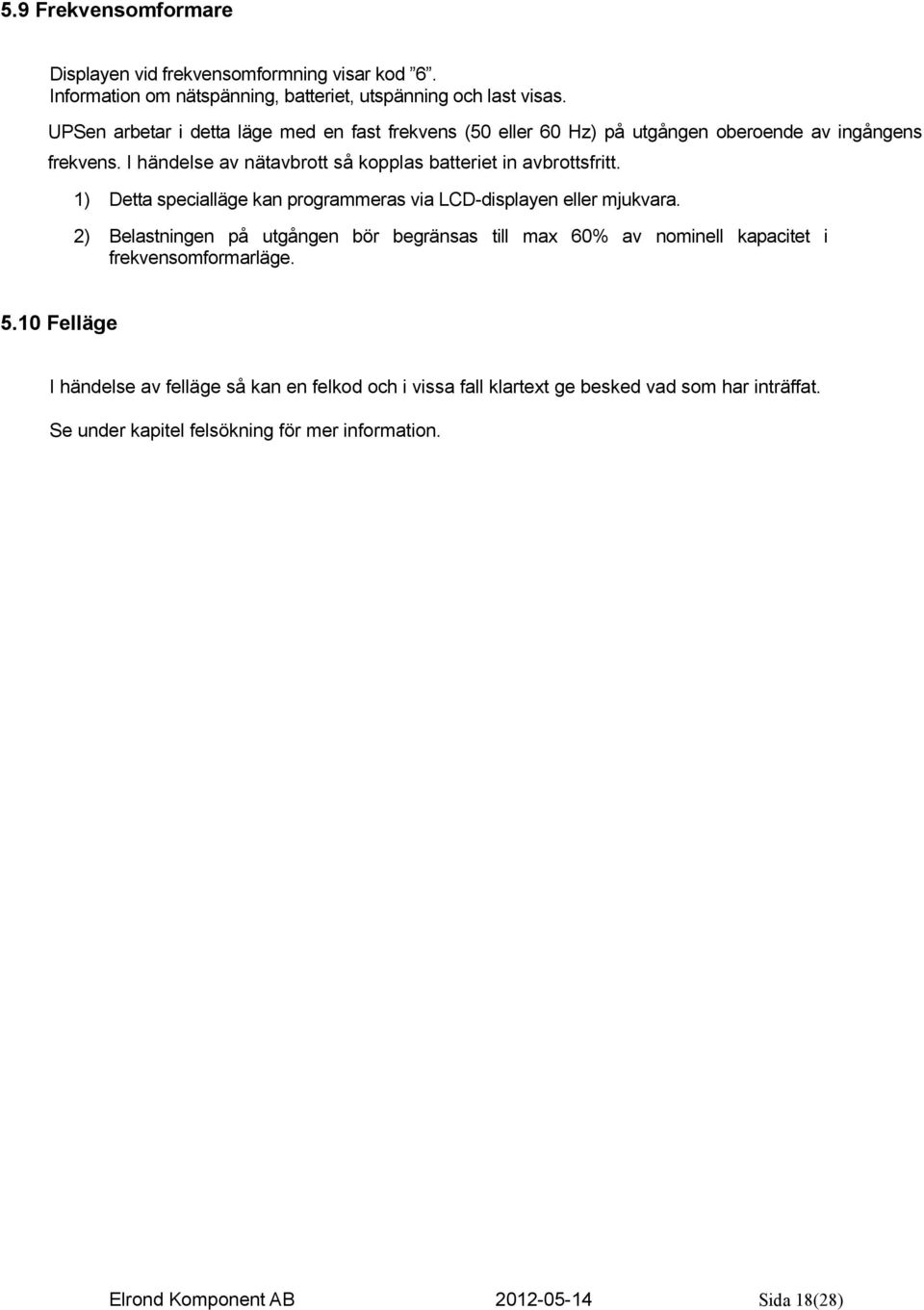

18 5.9 Frekvensomformare Displayen vid frekvensomformning visar kod 6. Information om nätspänning, batteriet, utspänning och last visas. UPSen arbetar i detta läge med en fast frekvens (50 eller 60 Hz) på utgången oberoende av ingångens frekvens. I händelse av nätavbrott så kopplas batteriet in avbrottsfritt. 1) Detta specialläge kan programmeras via LCD-displayen eller mjukvara. 2) Belastningen på utgången bör begränsas till max 60% av nominell kapacitet i frekvensomformarläge Felläge I händelse av felläge så kan en felkod och i vissa fall klartext ge besked vad som har inträffat. Se under kapitel felsökning för mer information. Elrond Komponent AB Sida 18(28)

19 6. FELSÖKNING Om ert UPS-system inte fungerar korrekt, titta först i displayen och se vilka larm som finns. Se därefter på möjliga lösningar medelst listan nedan. Var vänlig och kontakta er leverantör om problemen kvarstår. Normala driftlägen Kod Ingen utspänning 0 Bypassläge 1 Line (online) läge 2 Batteridrift 3 Batteritest 4 ECO läge 5 Frekvensomformare 6 Varning Kod Allmänt fel 09 Fläktfel 10 Batterispänning hög 11 Batterispänning låg 12 Batteriladdare fel 13 DC-DC temperatur hög 21 Invertertemperatur hög 24 Rumstemperatur hög 25 Hög nätspänning (OVCD aktiverad) 26 Avbrott i batteri/ej anslutet 27 Överlast 29 Fel Kod DC-Bus fel 05 Inverterfel 06 Överlast 07 Övertemperatur 08 Inverter kortsluten 14 DC-Bus kortsluten 28 Elrond Komponent AB Sida 19(28)

20 Om er UPS inte fungerar tillfredsställande, försök att avhjälpa problemet med hjälp av tabellen nedan: Problem Möjlig orsak Åtgärd Ingen indikering. Displayen är svart. Enheten är i Bypass UPSen arbetar i batteriläge och summern ljuder. Ingen inspänning UPSen är inte påslagen i Onlineläge. Nätfel eller inspänning utanför tolerans. Kontrollera nätsladd och nätuttag. 1. Tryck på I så att enhetn startar i online. 2. Om UPSen är programmerad i ECO-mode är detta normalt. Kod 4 skall ses i display. Detta är normalt vid dålig nätspänning.. Kontrollera inspänningens kvalitet. Återgång till online-läge sker automatiskt då nätet åter är bra. Reservtiden kortare än förväntad 1. Batteriet ej fulladdat 2. Batteriet defekt Ladda UPSen i minst 8 timmar och kontrollera kapaciteten. Kontakta Elrond om batteribyte krävs. Fläktfel Fläkten trasig Byt fläkt. Kontakta Elrond Överspänning batteri Låg batterispänning Fel på batteriladdaren DC-DC temperatur hög Invertertemperatur hög Rumstemperatur hög Nätspänningen för hög (OVCD action) Batteriet överladdas Batteriets spänning närmar sig lägsta accepterade nivå Den interna batteriladdaren är felaktig Temperaturen i UPSen är för hög Temperaturen i UPSen är för hög Temperaturen i UPSen är för hög Spänningen på ingången är för hög UPSen kopplar tillfälligt över till batteridrift. När spänningen på batteriet är normalt övergår UPSen automatiskt till normalläge. UPSen kommer inom kort att stängas av. Minska belastningen eller stäng av UPSen Kontakta Elrond Kontrollera omgivningstemperaturen, och fläkten. Kontrollera omgivningstemperaturen, och fläkten. Kontrollera omgivningstemperaturen, och fläkten. UPSen kopplar tillfälligt över till batteridrift. När spänningen på ingången är normal övergår UPSen automatiskt till normalläge. Elrond Komponent AB Sida 20(28)

21 Batteri avbrott Batteriet är ej anslutet Kontrollera batteriet, byt ut vid behov. Kontrollera batterisäkringar. Utför ett batteritest för att bekräfta. Overload Överlast Kontrollera ansluten last och koppla vid behov ifrån ej kritisk last. Site fail Fas och Neutral är skiftade på ingången. Skifta stickkontakten eller undersök installationen. EPO active Nödstoppet (EPO) är Slå ifrån nödstoppet eller kontrollera aktiverad. EPO-ingången på baksidan. Bus fault UPS internt fel Kontakta Elrond Inverter fault UPS internt fel Kontakta Elrond Over temperature fault Inverter short Övertemperatur Kortslutning på utgången Kontrollera UPSens fläkt, kontrollera rummets omgivningstemperatur och ventilation. Koppla ifrån all ansluten last. Provkör UPSen utan last. Kontrollera lasten och avhjälp felet. När ni förvissat er om att kortslutningen är avlägsnad kan ni åter ansluta lasten och starta UPSen. Bus short UPS internt fel Kontakta Elrond Innan ni kontaktar service, var vänlig ha följande uppgifter tillhanda: 1. UPS modell, effekt, och serienummer 2. LCD/LED display-information. 3. Typ av last, omgivningstemperatur, ventilation/kyla. 4. Batteriinformation: storlek i Ah, interna eller externa batterier. 5. Övrig information som kan vara viktigt för avhjälpande av fel och för att förhindra fel i framtiden.

22 7. UNDERHÅLL 7.1 Allmänt B300 Seriens UPSer kräver endast ett enkelt underhåll. Batterierna är ventilreglerade ( slutna ) underhållsfria och i flamdämpande hölje. Batterierna skall vara fulladdade för att hålla full livslängd. När UPSen är ansluten till nätet laddas de automatiskt. Batteritest bör utföras regelbundet, minst 2 ggr/år. Se punkt 4.3 för handhavande. 7.2 Miljö För det bästa förebyggande underhållet håll området kring UPSen rent och dammfritt. Se till att alla ventilationshål ej är blockerade. Använd UPSen i inomhusmiljö med en omgivningstemperatur på mellan 0 C till +40 C). För att erhålla maximal livslängd på batterierna bör omgivningstemperaturen ej överstiga 25 C. Placera UPSen på en flat stabil yta med 10cm avstånd till intilliggande saker för att erhålla tillfredsställande ventilation. Placera ej enheten nära en värmekälla och undvik exponering för direkt solljus. Placera ej enheten i fuktig miljö. 7.3 Lagring Om UPSen ej skall användas under en längre tid bör batterierna laddas helt under ett par dygn och UPSen sedan stängas av enligt avsnitt 3.2 Uppstart/Nedkoppling av UPS. Batterierna får absolut inte köras tomma och lämnas så för en längre tid! Regelbunden laddning i ca 24 timmar var 4-6:e månad rekommenderas. Lagra ej enheten över normal rumstemperatur. Gärna svalt, dock ej fryskallt. 7.4 Batteritest Denna UPS har ett inbyggt självtest som bör utföras minst 2 ggr/år. Det är dessutom ett säkert test som ej bryter spänningen till lasten om batteriet skulle vara dåligt. För att utföra testet gör följande: 1. Starta upp UPSen/låt den vara i drift med last ansluten. 2. Tryck på vänster och höger knapp i två sekunder för att aktivera testen. UPSen går nu på batteri i ca 10 sekunder. 3. Om UPSen återgår till Normal Mode efter ca 10 s så är batterierna OK. Om inte så ljuder larmsignal (tysta den genom att trycka på vänster- och mittknapp). Byt ut batteriet eller kontakta Elrond Komponent för vidare assistans. Batterierna har en livslängd på 3-5 år beroende på bland annat omgivingstemperatur. Elrond Komponent AB Sida 22(28)

23 7.5 Batteribyte Det rekommenderas att byte av batteri sker efter 3-5 år för att försäkra sig om att UPSen ger full backuptid under ett strömavbrott. Urladdningsprov bör göras regelbundet för att försäkra sig om fullgod funktion. Om batteriet skulle behöva bytas ut, kontakta Elrond för beställning av batterier eller batterier inklusive arbete. Vi återtar de kasserade batterierna utan kostnad. Denna UPS innehåller farlig spänning. Öppna ej enheten. Det finns inga justeringar eller andra servicedetaljer inuti för användaren. Vid batteribyte, var noga med att använda samma antal batterier med lika spänning och kapacitet (Ah). Skydda miljön: Batterierna innehåller bly och skall lämnas in för återvinning. Kasta ALDRIG batterierna i eld. De kan explodera. Gör ej åverkan eller försök öppna batterierna. Innehållet (elektrolyten, svavelsyra) är starkt frätande. Om ni har blivit exponerad för svavelsyra skölj omedelbart med mycket vatten. Ladda ej batterierna i ett helt tätt och förseglat utrymme. Kortslut aldrig batteriet. Följande försiktighetsåtgärder skall följas vid arbete med batterier: klockor, ringar, halsband och andra metallföremål. Arbeta enbart med isolerade verktyg. Kontrollera att UPSen är helt avstängd innan batterierna vidröres. Elrond Komponent AB Sida 23(28)

24 7.6 Återvinning av UPS och batteri UPS plus batteri räknas som elektronikavfall och får inte kastas med normala sopor. Elektronikavfall skall lämnas in på lämplig återvinningsstation. Tag hänsyn till alla varningar, försiktighetsåtgärder och råd innan byte av batterier. Batterier kan orsaka elektrisk stöt och kan ge mycket hög ström (brandrisk, brännskador) vid kortslutning. Följande försiktighetsåtgärder skall följas: Avlägsna klockor, ringar och andra metallföremål. Använd endast isolerade verktyg vid arbete med batterier. Lägg inte verktyg eller metallföremål på ovansidan av batterier. Försök inte att ändra kabeldragningen eller anslutningar. Att göra så kan medföra personskada. Lägg ej batterierna i eld, de kan explodera. Batterierna skall återvinnas enligt de lagar som finns. Öppna eller skada ej batteriet, utsläppt elektrolyt är frätande för hud och ögon. Byte av batterier skall endast ske av särskilt utbildad personal. Risk för elektrisk chock och brännskador. Denna UPS kräver endast ett minimalt underhåll. Enda kravet är att batterierna hålls fulladdade och undvika långvariga djupurladdningar för att maximera livslängden. En låg temperatur är också gynnsam för livslängden. Om UPSen kommer att stå i lager en längre tid innan den driftssätt skall den underhållsladdas var 4 till 6:e månad i ca 12 timmar. Som standard levereras UPSen med batterier med livslängden 3-5 år. Om UPSen levereras med externa batterier på ställning är livslängden normalt 10 eller +12 år. Hög temperatur, frekvent urladdning samt djupurladdning reducerar livslängden! Ersätt alltid samtliga batterier i en seriekopplad slinga. Önskar ni öka eller minska reservtiden kontakta Elrond för råd. Denna UPS har automatiskt batteritest som lämpligtvis inställes på en gång i månaden. UPSen går då tillfälligt över i batteridrift under ca 10 sekunder. Om batterierna skulle befinna sig vara dåliga larmar enheten och batteritestet avbryts utan att lasten påverkas. Elrond Komponent AB Sida 24(28)

25 8. KOMMUNIKATION 8.1 USB USB-port finns som standard. En grön lysdiod lyser då den är inkopplad och aktiv. 8.2 RS485 Interface (Option) RS-485 kort finns som tillval. Pin-tilldelning och beskrivning av DB9 kontakten. Pin # Description I/O 2 TXD Output 3 RXD Input 5 GND Input 8.3 Reläkort (Option) Reläkort kan köpas till som tillval. Pin # Larm Beskrivning 2 och 9 Nätfel Larmar vid nätfel (på ingång) 3 och 10 Lågt batteri 4 och 11 UPS-fel Fel i UPS Larmar då batterispänningen är låg och UPSen inom kort kommer att stängas av.t 5 och 12 Bypass I händelse av ej startad UPS, ECO-mode eller överlast 6 och 13 Summalarm Summalarm OBS: Kontakterna kan programmeras av oss för antingen normalt öppna eller normalt slutna kontakter. Brytande relä vid larm levereras som standard Reläerna kan belastas med max 240VAC/1A eller 30VDC/1A. 8.4 SNMP SNMP-kort finns som tillval med intern matningsspänning. Elrond Komponent AB Sida 25(28)

26 9. MJUKVARA Ladda ned programvara utan kostnad - WinPower WinPower är en ny mjukvara för övervakning av din UPS. Den har ett användarvänligt interface som ger full överblick ock kontroll över UPSen. I händelse av längre nätavbrott kan programmet på ett säkert och kontrollerat sätt stänga av din dator. Även flera datorer på samma LAN kan styras av denna programvara. Nedladdningsprocedur: 1. Gå till följande websida: 2. Välj det operativsystem du använder och följ instruktionerna. 3. När ni installerar programmet och serienumret efterfrågas, skriv in följande: 511C DF2A När ni startat om datorn kommer WinPower-symbolen att dyka upp som en grön stickpropp i system tray längst ned till höger, nära klockan. Elrond Komponent AB Sida 26(28)

27 10. Tekniska data Specifikationer Model Nr. B B B Topologi Äkta Online, dubbelkonverterande Kurvform vid växelriktardrift Äkta sinusvåg Antal faser Enfas Ingång Maximal kapacitet (VA / W) 1000 VA / 800 W 2000 VA / 1600 W 3000 VA / 2400 W Nominell inspänning 230 VAC Inspänningsområde 160~300 VAC Nominell frekvens in 50/60 ± 4 Hz Effektfaktor in > 0.95 Kortslutningsskydd ingång Automatsäkring Ingångsström 5 A 9 A 14,5 A Utgång Nominell utspänning Valbar 208/220/230/240 VAC (230 V fabriksinställt) Utspänningens reglernoggrannhet + / - 2 % Harmonisk distorsion (THD) <3% (Linjär last) <5% (Ickelinjär last) Verkningsgrad Online 88% 90% 90% Verkningsgrad ECO-mode 94% 96% 96% Crest Factor 3 : 1 Start från Batteri Ja Frekvens 50 Hz + / Hz Batteri Typisk reservtid 100% last (50%) 7 (14) min 10 (21) min 5 (15) min Batterityp Underhållsfria ventilreglerade blybatterier (12V/7Ah per batteri) Antal 12 batterier 3 st 8 st Återuppladdningstid till 90% 5 timmar Indikeringsmöjligheter Indikering LCD display frontpanel UPS status, In/Utspänning, In/Utfrekvens, Batterispänning, Batterikapacitet, Last i %, Temperatur, online/eco Batteridrift, Låg batterispänning, Överlast, Fel Larmsummer Kommunikationsinterface Kommunikationsport USB (Standard); Reläkort, SNMP-nätverksövervakning(tillbehör) Nödavstängning Ja, via brytande kontakt på baksidan Omgivning Maximalt temperaturområde 0-40 C Rekommenderat temperaturområde 0-25 C för maximal batterilivslängd Lagringstemperatur - 15 till 50 C Relativ fuktighet 20% to 90 % icke kondenserande Ljudnivå (1 meters avstånd) < 45 db(a) < 50 db(a) Mått och Vikt Golvmodell dimensioner (B x H x D mm) Golvmodell Vikt kg (med batteri) 145 x 220 x x 347 x x 347 x Elrond Komponent AB Sida 27(28)
