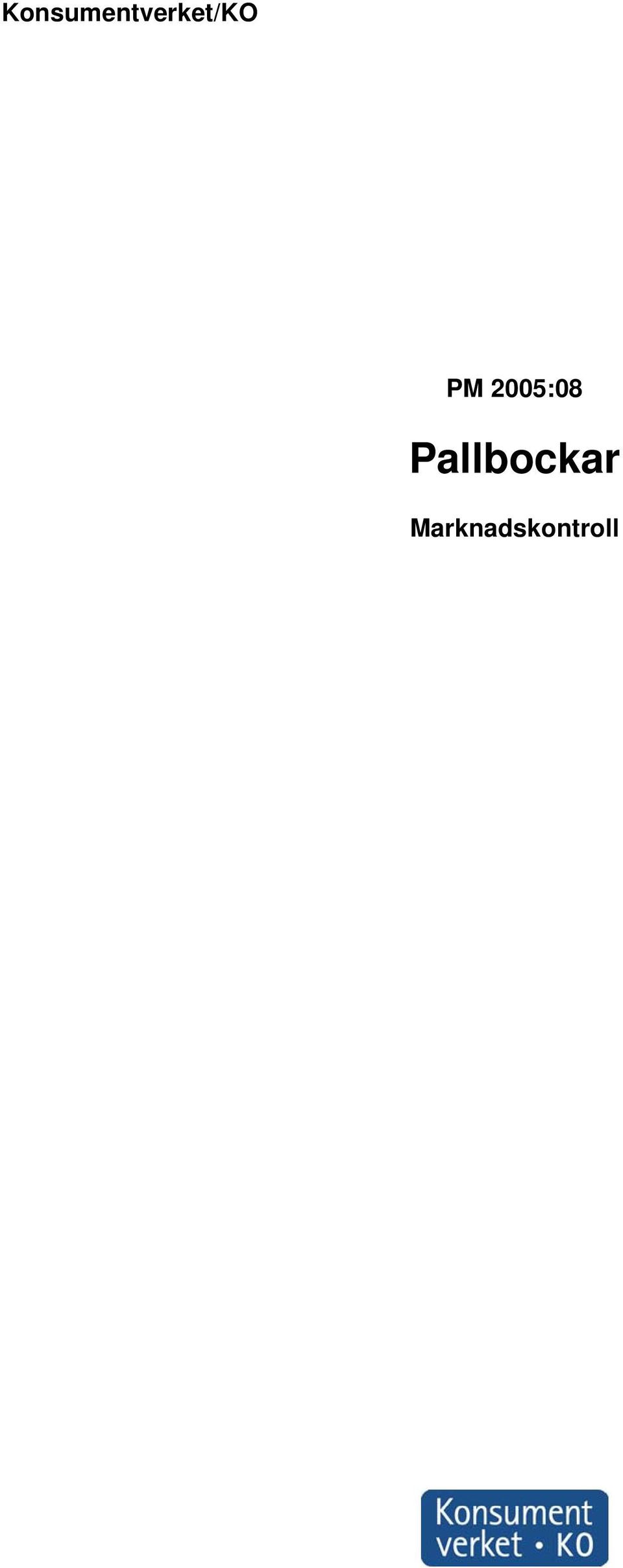

1 Konsumentverket/KO PM 2005:08 Pallbockar Marknadskontroll

2 Innehåll Sammanfattning 3 Bakgrund 3 Produktsäkerhetslagen 3 Arbetsmiljöverkets krav på pallbockar 3 Metod 4 Resultat 4 Rapporter från Sveriges Provnings- och Forskningsinstitut i bilaga 1 och 2 Projektledare Bo Axelsson Pallbockar Marknadskontroll PM 2005:08 ISBN Konsumentverket 2005

3 Sammanfattning Undersökningen visar att ingen av de sju provade pallbockarna uppfyller samtliga krav enligt Nord test metod NT MECH002 Vanligast anmärkningar är på följande krav: - Pallbockens högsta inställbara höjd (Hmax) får ej överstiga 4,5 gånger minsta stjälpningsradie (Rmin) - Pallbocken skall motstå en belastning av 3 x märklasten vid 10 graders lutning utan brott eller haveri - Märkning Två produkter är t ex CE-märkta utan att de skall vara detta Bakgrund Kraven på pallbockar måste ställas högt då avsikten är att personer utan risk skall kunna arbeta under till exempel ett uppställt fordon Konstruktionerna och märkningen av pallbockar varierar stort i dagens utbud Konsumentverket är tillsynsmyndighet över produktsäkerhetslagen (SFS 1988:1604) Lagen anger att verket är ålagda att utföra marknadskontroller på produkter som tillhandahålls konsument Produktsäkerhetslagen Om en produkt som finns på marknaden visar sig ha säkerhetsbrister, tex inte uppfyller kraven i produktsstandarden, ska den ansvarige näringsidkaren enligt produktsäkerhetslagen vidta olika säkerhetsåtgärder Näringsidkaren kan förbjudas vid vite att fortsätta med försäljningen av produkten (säljförbud) Han kan också åläggas att återkalla produkter som redan är sålda Återkallelse kan ske både från återförsäljare/butiker och konsumenter Återkallelse från konsumenter innebär ofta att näringsidkaren måste annonsera i tidningar för att nå ut med informationen En tredje åtgärd enligt produktsäkerhetslagen är s k säkerhetsinformation, vilket innebär att näringsidkaren åläggs att förse produkten med varningstext eller annan säkerhetsinformation Om en näringsidkare får kännedom om att en vara eller tjänst som företaget säljer eller har sålt är farlig måste han anmäla detta till Konsumentverket eller respektive myndighet Arbetsmiljöverkets krav på pallbockar I Arbetarskyddsstyrelsens föreskrifter om arbete i motorbranschen AFS 1998:8 återfinns följande beträffande pallbockar: Konsumentverket/KO PM 2005:08 3 (5)

4 5 Pallbockar skall på lämplig och väl synlig plats ha en tydlig och varaktig skylt som anger högsta last som bocken är avsedd att användas för (maxlast) I råden till 5 återfinns: Speciellt vid tyngre entreprenadfordon kan axelvikten vara ojämnt fördelad Svåra olyckor har inträffat när man vid val av pallbock inte beaktat att vissa typer av fordon kan ha större delen av sin vikt koncentrerad till en axel Det är viktigt att pallbockar kontrolleras varvid det särskilt beaktas att skador inte förekommer på pallbocken eller dess lyfthuvud och att låssprinten är av rätt kvalitet och dimension Pallbockens högsta inställbara höjd bör normalt inte överstiga 4,5 gånger minsta stjälpningsradie Säkerheten bör vara trefaldig Exempel på pallbock Högsta inställbara höjd = H Minsta stjälpningsradie = R I bilaga 2 anges måtten H och R Metod Konsumentverket har anlitat Sveriges Provnings-och Forskningsinstitut (SP) att inköpa och prova sju stycken modeller pallbockar efter Nord test metod NT MECH002 Inköpen har gjorts hos sju olika företag Motsvarande inköpsställen finns spridda över hela landet Av varje modell har tre exemplar provats Resultat Ingen av de provade pallbockarna klarade alla krav enligt NT MECH002 Samtliga pallbockar klarade kravet att motstå en belastning av 1,6 gånger märklasten utan kvarstående deformation Ingen av pallbockarna klarade att högsta inställbara höjd (Hmax) inte får överstiga 4,5 gånger minsta stjälpningsradien (Rmin) Fem av pallbockarna underkändes då det gäller en belastning av 3 x märklasten vid 10 grader lutning utan brott eller haveri Två pallbockar klarade inte en belastning av 3 x märklasten utan brott eller haveri Konsumentverket/KO PM 2005:08 4 (5)

5 Två pallbockar fick anmärkningar då den nominella arean av bottenplattorna dividerat med den angivna maxlasten inte får överstiga 2Mpa Två av pallbockarna erhöll anmärkningar då det gäller en tydlig märkning av maxlasten Sveriges Provnings- och Forskningsinstitut rapport återfinns i bilaga 1och 2 Konsumentverket/KO PM 2005:08 5 (5)

6 \Lt tj 1- SP I\tGFO Handlllggare, enhet I Handled by, department Bjom Malmqvist, Bygg & Mekanik, Datum I Date Beteckning I Reference Sida I Page 1 (3) Proyning ay pallbockar ( 7 bilagor) Uppdrag pa uppdrag av Konsumentverket har SP Sveriges Provnings- och Forskningsinstitut AB inforskaffat pallbockar, avsedda for personbilar, vid sju stycken olika inkopsstallen och genomfort provningar pa dessa enligt Nord test metod NT MECHOO2 Provforem31 TabeUl Provfdremtll Typ/Inkopsstiille Kostnad Pallbockens Biltema Gotborg art nr kr/par Clas OhlsS9 AB Goteborg Micro art nr Preem Hultabutiken Borlis - I Verkt sboden Erfilux AB i Boras I Mekonomen BorAs Rusta butiken BorAs 89 kr/styck 62 kr/styck 179 kr/par 132 kr/par 98 kr/styck 69 kr/0ar angivna maxlast 2 ton 2 ton 1 ton 2 ton miirkning T-ov ce - TfJV T(JV CE Foto 1 Samlingsbild pa varje typ av de inkopta provftjremazen SP, Sveriges Provnings- och Forskningsinstitut, Box 857,50115 BoRAs, Tel , Telefax , info@spse, Orgnr sp, Swedish National Testing and Research Institute, Box 857, S50115 BoRAs, SWEDEN, Telephone , Telefax , infotgspse, RegNo

7 ww "!t? APPQT DatumlDale Beteckning/Reference 2 (3) fsp }I 't'gfo d"> Provningsdatum Provningarna genomfordes under oktober rnanad 2003 Ha"fasthetskrav, designkrav, markningskrav enligt NT MECHOO2 Pallbocken skall ha tydlig rnarkning for den angivna maxlasten Den norninella arean av bottenplattoma dividerat med den angivna maxlasten far ej overstiga 2 MPa Pallbockens hogsta installbara hojd ( Hmax) far ej overstiga 4,5 ganger rninsta stjiilpningsradien ( Rrnin) Pallbocken skall motsta en belastning av 1,6 x miirklasten utan kvarstaende deformation Pallbocken skall motsta en belastning av 3 x rnarklasten utan brott eller haveri, Pallbocken skall motsta en belastning av 3 x rnarklasten vid 10 o lutning utan brott eller haveri Provningsresultat Provningresultat och bilder redovisas i bilaga 1-7 och sammanfattning i tabell nedan Alla krav ar satta i forhallande till max lastan!!ivelse a foroacknin!! eller Dallbock Detta medfor att vissa av allbockama med la!!re an!!iven maxlast k1arar kraven utan att bara mer last an de som ej blivit!!odkanda TabeU2 Sammanfattning av provresultat X = Godkand O = E odkand Provmiirkning "" e t)j) ] cd - 9 '8 = VJ cu 8 x = : x rf') 8 0 o O - - "Q > c p II) : 8 x M Bilterna Goteborg nr 15-1 x 0 Q x x 0 -Clas Ohlsson AB Goteborg -- Micro art nr Preem Hultabutiken BorAs x x Verktygsboden Erfilux AB i Bor!s Mekonomen Boras x x 0 x 0 x 0 x x x 0* x 0 x 0 x 0 0 x x 0 x x Rusta butiken -- BorAs x 0 0 x x * Miirknin?en kan misstolkas, se bifogattestresultat fijr denna pallbock x 0 x 0 Q-

8 W\Lt b APPOT Datw1YDale Beteckning/Reference 3 (3) SPE J\tGFO Tabell3 Sammanstiillning av respektive pallbocks max last innan brott Sammanfattning Ingen av pallbockarna uppfyller samtliga krav enligt Nord test metod NT MECHOO2 Se bifogade bilagor for respektive pallbocks provningsdata De i denna rapport redovisade provresultaten avser endast de provade foremalen Vid den okulara besiktningen granskades svetsarnas utforande som i en del av fallen inte uppfyller kraven pa 2,5 mms bredd och inte var yrkesmiissigt utforda Inget av brotten vid belastningarna har dock skett i svetsar och darfor bedoms eventuella brister i samband med svetsningen vara ett mindre problem an de som framkommit vid ovriga tester Markning av maxlast iir ej belt entydig i standarden men i Arbetarskyddstyrelsens tidigare normer patalas att "pa pallbock skall finnas tydlig skylt eller miirkning angivande den bogsta tillatna lasten i kg eller ton" I tva av fallen, Mekonomen ocb Clas Oblsson AB sa iir maxlasten instansad pa pallbocken Denna rnarkning forsvinner ej vid normal bantering Ovriga pallbockar utom Micro AB:s pallbockar ar forsedda med klistermarken vilka latt blir forstorda vid normal bantering Micro AB:s pallbockar saknar rnarkning Ovriga komrnentarer anges i respektive bilaga for varje pallbock Miitosiikerhet Den totala matosakerheten vid bestarnning av brottlasten iir <1 % Den angivna matosakerheten har beraknats genom kvadratisk addition av ingaende standardavvikelser Den sammanvagda standardavvikelsen har sedan multiplicerats med tlickningsfaktor k = 2 for att erhalla ett approximativt 95%-igt konfidensintervall SP Sveriges Provnings- och Forskningsinstitut Bygg och Mekanik -H811fasthet och konstruktion wwwspse "IJ/J1# Tekniskt ansvarig -:6l) / Bjom Malmqvist Teknisk handlaggare

9 w (\b Datum/Date Beteckning/Reference 1 (3) isp '\I-GFO Bilaga 1 ForemAI Pallbock forpackad i kartong enligt bild Forpackningen innehaller tva stycken pallbockar Provningsdata ;;; 0 (/)

10 tj Datum/Date Beteckning/Reference 2 (3) SP Bilaga I'7GFO Okuliir besiktning Innan anyandning skall koparen/ anyandaren bocka in en metallfliirp for att hojdstang ej skall kunna lyftas Uf Instruktioner for anyandandet ay pallbocken anges i text pa pallbocken med paklistrad any1smng Foto 2 Pallbock efter rak belastning Brott vid kuggstangsstopp, 68,2 kn Foto 3 Pallbock efter 10 belastning Brott vid kuggstdngsstopp, 57,7 kn u;

11 \ "!I \ "!I o 1-' Datum/Date Beteckning/Reference 3 (3) SP ""' l'vgfo Bilaga 1 Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken har markning for den angivna maxlasten Pallbocken motstar en belastning av 1,6 x rnarklasten utan kvarstaende deformation Pallbocken motstar en belastning av 3 x marklasten utan brott eller haveri Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbockens norninella area ay bottenplattorna diyiderat med den angiyna maxlasten oyerstiger 2MPa Pallbocken motstar ej en belastning ay 3 x marklasten yid 10 o lutning utan brott eller hayeri u; (I

12 b '1-' Datum/Date Beteckning/Rejerence 1 (3) SP <\I"GFO Bilaga 2 Pallbock inkopt pa Rusta Forem31 Pallbock forpackad i kartong enligt bild Forpackningen innehftller tvft stycken pallbockar Provningsdata

13 \\ tb DatumlDale Beteckning/Reference 2 (3) SP t\i-gfo Bilaga 2 Okul8r besiktning Stodbenen ar ledade tilllyftstangen med sprintar vilket gor att pallbocken inte klarar kraven vid lutande plan Foto 2 Pallbock efter rak belastning Haveri, kniickning pa stang vid 66,3 kn u;

14 !!,t tj 1- Datum/Date Beleckning/Reference 3 (3) SP I'vGFO Bilaga 2 Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken har tydlig markning for den angivna rnaxlasten Pallbocken motstar en belastning av 1,6 x marklasten utan kvarstaende deformation Pallbocken motstar en belastning av 3 x marklasten utan brott eller haveri Pallbocken uppfyller ri foljande kriterier i NT MECHOO2: Pallbockens norninella area av bottenplattorna dividerat med den angivna rnaxlasten overstiger 2MPa Pallbockens hogsta instiillbara hojd ( Hmax) overstiger 4,5 ganger rninsta stjalpningsradien ( Rrnin) Pallbocken motstar ej en belastning av 3 x marklasten vid 10 o lutning utan brott eller haveri ;;; Q M

15 t \Lt!t b Datum/Date Beteckning/Reference 1 (3) SP /l,'gfo Bilaga 3 Forem31 Pallbock forpackad i kartong enligt bild Forpackningen innehaller tva stycken pallbockar Provningsdata ;;; 11 In

16 -'! t,t '-"t- OatumlDale Beteckning/Reference 2 (3) SP ;- I'vGFO Bilaga 3 Okul3r besiktning Pallhockens rnaxlast ar otydligt utforrnad textmassigt, da det inte tydligt framgar att varje pallhocks rnaxlast ar 1000 kg pa pallhocken anges med stora hokstaver att rnaxlasten ar 2 ton och med sma hokstaver anges sedan att det galler per par Tydligare horde vara att skriva 1 ton per pallhock vilket ej kan misstolkas 2 ton per par anges ocksa pa forpackningen Foto 2 Pallbock efter rak belastning Nivdpinnen defonnerar infiistningshdl vid 68,4 kn Foto 3 Pallbock efter loobelastning Deformation av stodben vid50,4 knbelastning u; a,n

17 t b Datum/Dale Beteckning/ Reference 3 (3) fsp Bilaga 3 GFO Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbockens nominella area av bottenplattoma dividerat med den angivna maxlasten overstiger ej 2 MPa Pallbocken motstar en belastning av 1,6 x rnarklasten utan kvarstaende deformation Pallbocken motstar en belastning av 3 x rnarklasten utan brott eller haveri Pallbocken motstar en belastning av 3 x marklasten vid 10 o lutning utan brott eller haveri Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken bar otydlig miirkning for den angivna maxlasten Pallbockens hogsta instiillbara hojd ( Hmax) overstiger 4,5 ganger rninsta stjiilpningsradien ( Rrnin) ;;; 0,

18 b 'f Datum/Date Beteckning/ Reference 1 (3) SP Bilaga 4 I\tGFO"\'- Foremil Pallback enligt bild Pallbacken saldes sam los artikel utan forpackning Provningsdata :n 0 (/)

19 \!J ' "!t o Datum/Dale Beteckning/Reference 2 (3) fsp l'vgfo Bilaga 4 Okul8r besiktning Pallbockens max last ar instansat i ena stodbenet och ar ay yaraktig bestandighet I J Clas Ohlsson Foto 2Pallbock efter rak belastning Kniickning deformation av stodben Rak av hojdsttlng vid 42,6 kn och Clas Ohlsson Sned belaslning 10 Foto 3 Pallbock efter loobelastning Kniickning av hojdstdng och deformation av stodben vid3l,l kn u; "-,n

20 \!J ""!-t () 1- Datum/Date Beteckning/ Rete rence 3 (3) SP /'I1GFO Bilaga 4 Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken har tydlig markning for den angivna rnaxlasten Pallbockens nominella area av bottenplattorna dividerat med den angivna rnaxlasten overstiger ej 2 MPa Pallbocken motstar en belastning av 1,6 x marklasten utan kvarstaende deformation Pallbocken uppfyller ri foljande kriterier i NT MECHOO2: Pallbockens hogsta instiillbara hojd ( Hmax) overstiger 4,5 ganger minsta stjalpningsradien ( Rrnin) Pallbocken motstar ej en belastning av 3 x marklasten utan brott eller haveri Pallbocken motstar ej en belastning av 3 x marklasten vid 10 o lutning utan brott eller haveri u; "-

21 \!1 "!t o Datum/Date Beteckning/Reference 1 (3) SP '\l-gfo Bilaga 5 Forem81 Pallback enligt bild Pallbacken saldes sam los artikel utan forpackning Provningsdata

22 \Lt \Lt o 1-' Datum/Date Beteckning/Reference 2 (3) SP t') J'vGFO Bilaga 5 Okuliir besiktning Pallbackens max last ar endast yisad med en klisterlapp pa belastningsytan Detta ar ej forenligt med de kray sam stalls i standarden pa en tydlig markning Bfter en belastning sa kammer markningen ay maxlasten for denna pallback yara alaslig Foto 2 Pallbock efter rak belastning Bakre stjjdben deformeras vid 53,6 kn ;;; a- 00

23 W'Lt,,t fsp '\-'GFO"\'- Datum/Dale Beteckning/Reference 3 (3) Bilaga 5 Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbockens nominel1a area av bottenplattoma dividerat med den angivna maxlasten overstiger ej 2 MPa Pallbocken motstar en belastning av 1,6 x rnarklasten utan kvarstaende deformation Pal1bocken motstar en belastning av 3 x rnarklasten utan brott eller haveri Pal1bocken motstar en belastning av 3 x rnarklasten vid 10 o lutning utan brott el1er haveri Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken bar dlilig, obefintlig markning for den angivna rnaxlasten Pallbockens hogsta instiillbara hojd ( Hrnax) overstiger 4,5 ganger minsta stjalpningsradien ( Rrnin)

24 'L"L' \! t O "1- DatumlDate Beteckning/Reference SidalPage 1 (3) SP It1GFO Bilaga 6 Foremil Pallbock forpackad i kartong enligt bild Forpackningen innehflller tvfl stycken pallbockar Provningsdata ;;;

25 \!,I \ b 1-' Datum/Date Beteckning/Reference 2 (3) SPE J'vG FO Bilaga 6 Okuliir besiktning Inga direkta anmarkningar Foto3 Pallbockefterl0obelastning Stodbendeformeras vid33,5 kn u; 0

26 ww!t D "1- Datum/Dale Beteckning/Reference 3 (3) SP ""'GFO Bilaga 6 Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken har rnarkning for den angivna maxlasten 2 ton Pallbockens nominella area av bottenplattoma dividerat med den angivna maxlasten overstiger ej 2 MPa Pallbocken motstar en belastning av 1,6 x rnarklasten utan kvarstaende deformation Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbockens hogsta instiillbara hojd ( Hmax) overstiger 4,5 ganger minsta stjalpningsradien ( Rmin) Pallbocken motstar ej en belastning av 3 x mark1asten utan brott eller haveri Pallbocken motstar ej en belastning av 3 x mark1asten vid 10 o lutning utan brott eller haveri ;0 0 cn

27 ww b 1- Datum/Date BeteckningtReference 1 (3) SP J'vG FO"\'- Bilaga 7 Foremil Pa11back en1igt bi1d Pa11bocken sa1de sam 10s artike1 utan forpackning Provningsdata ;;;

28 w b 1-' Datum/Date Beleckning/ Refe rence 2 (3) SP I\IG FO Bilaga 7 Okuliir besiktning Pallbockens max last ar instansat i ena stodbenet och ar ay yaraktig bestiindighet Mekonomen " Foto 2Pallbock efter rak belastning Kniickning av hojdsttlng vid 44,2 kn och deformation av stodben,- Mekonomen Foto 3 Pallbock efter IOobelastning Kniickning av hiijdsttlng och deformation av stiidben vid 39,6 kn u; Cl

29 "',!t? Datum/Date Beteckning/Reference 3 (3) isp ""'GFO Bilaga 7 Sammanfattning Pallbocken uppfyller foljande kriterier i NT MECHOO2: Pallbocken har tydlig rnarkning for den angivna rnaxlasten Pallbockens norninella area av bottenplattoma dividerat med den angivna rnaxlasten overstiger ej 2 MPa Pallbocken motstar en belastning av 1,6 x marklasten utan kvarstaende deformation Pallbocken motstar en belastning av 3 x marklasten utan brott eller haveri Pallbocken uppfyller ri foljande kriterier i NT MECHOO2 Pallbockens hogsta installbara hojd ( Hrnax) overstiger 4,5 ganger minsta stjiilpningsradien ( Rmin) Pallbocken motstar ej en belastning ay 3 x marklasten vid 10 o lutning utan brott eller haveri u;
