1 FÖRSVARETS MATERIELVERK Stripbv 3021 Instruktionsbok 13 Sambandsutrustning Förrådsbeteckning: M Förrådsbenämning: IBOK 13 STRIPBV 3021 Fastställd jämlikt: VO Mark :41381/05 Utgåva: 1 Distribution via: Försvarets bok- och blankettförråd

2 Till Pbv 302 finns följande instruktionsböcker: Instruktionsbok Pbv 302A M Instruktionsbok Stripbv 3021 M Instruktionsbok Epbv 3022 M Instruktionsbok Bplpbv 3023 M Instruktionsbok Rlpbv 3024 M Instruktionsböckerna består av följande häften: Pbv 302A Stripbv 3021 Epbv 3022 Bplpbv 3023 Rlppv Inledning M M M M M Tillbehör M M M M M Vagnskropp M M M M M Brandsläckning M M M M M Motor M M M M M Kraftöverföring M M M M M Bandaggregat M M M M M Körning/Jvgtp M M M M M Vapen, ammunition M M M M M Rikt- och eldledn. M M M M M Observationsutr. M M M M M Elsystem M M M M M Sambandsutr. M M M M M Flytutrustning M M M M Vård M M M M M Under flik 17 ingår Termisk maskering M M M M M Pos 2 utrustning - - M Övningsvapenhållare M M M M M

3 SAMBANDSUTRUSTNING INNEHÅLL KONSTRUKTION OCH FUNKTION... 5 Allmänt... 5 Sambandssystemets funktioner... 8 Sändtagare... 9 Sändtagare Sändtagare Fästram för sändtagare Sändtagare Antennsystem Övriga enheter Väggpanel Taklåda Manöverpanel Anslutningsskenor Anslutningslåda förare/skytt Ytterlåda Dart Skrivare för Dart LUFOR-mottagare Passningshögtalare El- och säkringscentral Telehjälm 9 och telehjälm 9A Hjälm Radio/lokalomkopplare Bommikrofon Strupmikrofon Anslutningskabel Spiralkabel Hjälmpåse Dämpenhet

4 Spänningsmatning av ANR-system Inledning Allmänt Konstruktion HANDHAVANDE Sändtagare Sändtagare 180 mobil Installation av stn 3 och Dart Installation Fjärrmanövrering av sändtagare Sändtagare Installation LUFOR-mottagare Ditsättning Manuell inställning av stationer Förinställning av snabbval Borttagning Telehjälm 9A Säkerhetsföreskrifter Anpassning av telehjälmen Byte av mikrofon Anslutning av telehjälmen Dämpenhet Anslutning och urkoppling av dämpenheten Enheten ansluten till lokaltelefonsystem Enheten ej ansluten till lokaltfnsystem Spänningsmatning av ANR-system Anslutning av telehjälm 9A Lokaltelefonsystem Lokaltrafik Radiotrafik Trådfunktioner ÅTGÄRDER VID DRIFTSTÖRNINGAR

5 SAMBANDSUTRUSTNING Konstruktion och funktion Allmänt Sambandsutrustningen i Stripbv 3021 består av fyra sändtagare 421/180 mobil, en mottagare för LUFOR samt manöversystem för utrustning. En sändtagare av typ Ra 195 kan också monteras i vagnen. Sambandsmanöverutrustningen består av: en väggpanel längst fram i stridsrummet en centralenhet, placerad i väggpanelen två kanalväljarboxar på väggpanelen för station 1 och 2 en el- och säkringscentral på höger vägg sju manöverpaneler, sex stycken placerade på taklådan i stridsrummet och en vid vagnchefens plats två skenor med anslutningsdon för sex operatörer i stridsrummet en löstagbar passningshögtalare en vinda med 20 m skarvkabel, avsedd för passningshögtalaren en anslutningslåda för föraren en anslutningslåda för skytten en ytterlåda, placerad i tillbehörsfack 4 en kabelrulle med 250 m DL-kabel, förvaras i tillbehörsfack 4 två skrivare för DART 380 i taklådan två DART 380 placerade på bordet i särskilda hållare. 5

6 1. Antenn 4 7. Antenn 2 2. Passningshögtalare 8. LUFOR-antenn 3. Antenn 9. El- och säkerhetscentral 4. Antenn Kanalväljarboxar för stn 1 och 2 5. Anslutningslåda för skytten 11. Väggpanel 6. Anslutningslåda för föraren 12. Ytterlåda Bild 1. Sambandssystem, översikt Sambandstrafik kan ske från sex operatörsplatser i stridsrummet samt från vagnchefens plats. Operatörerna och vagnchefen styr sin sambandstrafik med var sin manöverpanel. Vagnens operatörer kan kommunicera på två lokala nät. Föraren, skytten och vagnchefen använder det ena nätet och operatörerna i stridsrummet det andra. Lokalnätet kan kopplas samman. Föraren och skytten ansluter sina telehjälmar till var sin anslutningslåda. Operatörerna ansluter sina hjälmar till donen på anslutningsskenorna. Två eller flera vagnar kan kopplas samman till en lokal slinga. Anslutningen görs med DL-kabel i ytterlådorna. Fjärrbetjäning av Ra 421/180 mobil -stationerna kan ske genom lokallinje ansluten till ytterlådan. Sändtagaren 1 sitter framför skytten och station 2 framför vagnchefen. Dessa två stationer kan fjärrbetjänas från var sin kanalväljarbox som sitter till höger på väggpanelen i stridsrummet. Under arbetsbordet i stridsrummet sitter de andra två Ra 421/180-stationerna, station 3 och 4. Här finns också plats att montera Ra 195-stationen med sitt kraftaggregat. Platsen är förberedd med skruvhål. 6

7 LUFOR-mottagaren sitter i taklådan ovanför arbetsbordet. Längst fram i stridsrummet på höger sidovägg sitter en el- och säkringscentral för sambandsutrustningen. Bild 2. Sambandssystem, blockschema 7

8 Sambandssystemets funktioner 8

9 Sändtagare Sändtagare 421 Ra 421 är en frekvensmodulerad sändtagare som arbetar i frekvensområdet till MHz. Stationen kan utnyttjas för förbindelse på upp till 30 km avstånd med fordonsantenn. Vid användning av högantenn ökas räckvidden. Station 1 och 2 i Stripbv 3021 kan fjärrmanövreras från var sin kanalväljarbox. Manöverorgan Bild 3. Sändtagare 421 Märkning CALL LIGHT LAMP Funktion Signallampa som lyser vid inkommande signal, när brusblockeringen är tillslagen (om strömställaren LIGHT för skalbelysningslampan är tillslagen) Strömställare för skalbelysningslampa och signallampa Skalbelysningslampa 9

10 Märkning BAND Funktion Frekvensområdesomkopplare AUTO = fjärrmanöver B = 53,00-75,95 MHz A = 30,00-52,95 MHz ANT Anslutningsdon för antennkabeln från antennanpassningsenheten TUNE MC Vred för frekvensinställning i steg om 1 MHz TUNE KC Vred för frekvensinställning i steg om 50 khz POWER Fyrlägesströmställare för till- och frånslagning av sändtagaren, val av lågoch högeffekt samt fjärrmanövrering av sändtagaren REMOTE = fjärrmanövrering av strömställar-funktionerna HIGH = mottagaren tillslagen och sändning möjlig med högeffekt från sändtagaren LOW = mottagaren tillslagen och sändning möjlig med lågeffekt från sändtagaren OFF = från 1-10 Tio tryckknappar för inkoppling av förinställda kanaler SQUELCH Brusblockeringsomkopplare NEW-ON = tonreglerad brusblockering tillslagen NEW-OFF = tonreglerad brusblockering frånslagen OLD-ON = brusreglerad brusblockering tillslagen 10

11 Märkning VOLUME MIKE (RETRANSMIT R/W, SPKR) ANT CONT REMOTE X-MODE Funktion OLD-OFF = brusreglerad brusblockering frånslagen Anm 1. Tonreglerad brusblockering kan användas endast vid trafik mellan Ra 140, Ra 145 och Ra 146 Anm 2. När till- och frånslagning av brusblock-eringen fjärrmanövreras från manöverbox lyser signallampan CALL även när brusblockeringen är frånslagen Ratt för ljudstyrkereglering Anslutningsdon för handmikrotelefon och högtalare (används inte i denna vagn) Anslutningsdon för strömförsörjningskabel till antennanpassningsenheten Anslutningsdon för manöverkabel till kanalväljarboxen Anslutningsdon för tillsatsutrustning (används inte i denna vagn) Bild 4. Sändtagare, frontpanel 11

12 Sändtagare 180 Sändtagare 180, även benämnd Ra 180 mobil, är en sändtagare med effektsteg på 50 watt. Sändtagaren arbetar i frekvensområdet 30 till 88 MHz och kan använda digital frekvenshoppning. Sändtagarens manöverorgan är samlade på frontpanelen. På baksidan finns ett anslutningsdon som passar i fästramen. För mer detaljerad information, se instruktionsbok för Ra 180 mobil. Bild 5. Ra 180, frontpanel 12

13 Bild 6. Manöverorgan på Ra

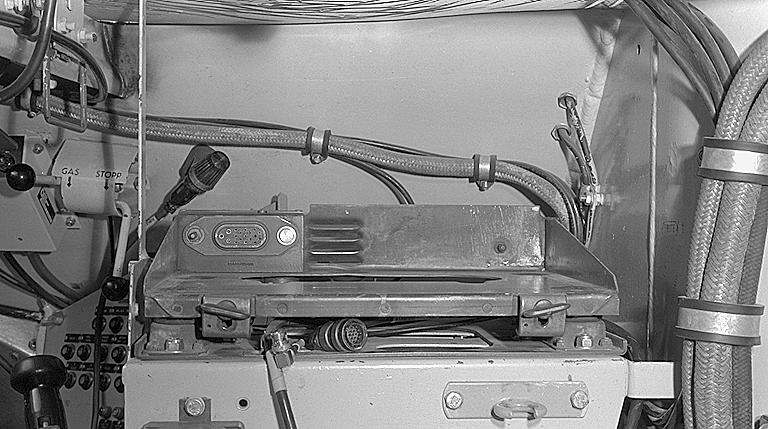

14 Fästram för sändtagare Fästramen har anslutningar till fordonets elsystem och sambandsutrustningens manöver- och lokaltelefonsystem. För att sändtagaren skall få god stomanslutning är fästramens ram och platta sammankopplade med två flätade kopparledare. I ramens framkant finns två klammor med vingskruvar som håller fast sändtagaren. Baktill har ramen två styrpinnar för instyrning av sändtagarens anslutningsdon samt för fasthållning av sändtagaren. Bild 7. Fästram 14

15 Sändtagare 195 Ra 195 är en amplitudmodulerad sändtagare för radiotrafik i kortvågsområdet 2 till 30 MHz. Stationen används som reservsambandsmedel för Ra 421/180 mobil -stationerna. Under bordet finns utrymme förberett för montering av Ra 195. Till Ra 195 används en dipolantenn som ansluts i ytterlådan. Ra 195 kan inte användas under färd. Radion manövreras utanför sambandsmanöversystemet med handmikrofon eller telegrafinyckel. Manöverorgan Bild 8. Sändtagare 195 Märkning AUDIO FREQUENZYkHz LIGHT SB MODE Funktion Två anslutningsdon. Det övre för anslutning till manöverpanelen, det undre för anslutning av handmikrotelefon Sex tryckknappsomkopplare för inställning av frekvenskanal mellan 2 och 30 MHz Återfjädrande strömställare för skalbelysning. Skalan är belyst endast när strömställaren är intryckt Vred för inställning av önskat sidband: USB Övre sidband (normalläge) LSB Undre sidband Funktionsomkopplare 15

16 Märkning VOLUME OFF- MAX Funktion V-RCV. Används vid radiotystnad. Endast mottagning av telefoni och telegrafi V-TR. Normalläge. Mottagning och sändning av telefoni och telegrafi D-RVC. Mottagning av data, radiotystnad Ratt för reglering av ljudstyrka kombinerad med huvudströmställare för utrustningen. Vid dataöverföring kan inte ljudstyrkan (signalnivån) regleras manuellt 50 OHM Anslutningsdon för antennkabel från antennfästet ANT SEL Antennvalsomkopplare för anpassning av utrustningens utgång/ingång till aktuell antennimpedans (se bild 9) GND Anslutningspunkt för jordledning Bild 9. Antennvalsomkopplare Sändtagaren sitter i ett kraftaggregat som består av elektronikenhet och fästram. Elektronikenheten innehåller en förstärkare för högtalaren samt en kraftdel som ger spänning till sändtagaren. På kraftaggregatets undersida sitter ett fyrpoligt stifttag genom vilket kraftaggregatet strömförsörjs från vagnens elsystem. På undersidan finns också fyra vibrationsdämpare. Aggregatet fästs med skruvar i vibrationsdämparna. 16

17 Bild 10. Kraftaggregat Ra 195 Bild 11. Kraftaggregat Ra 195, underifrån 17

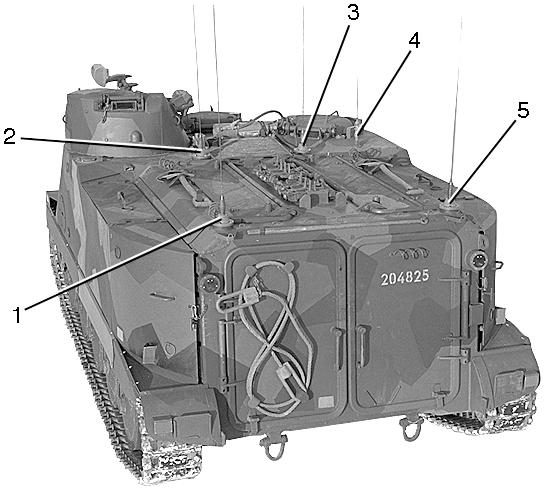

18 Antennsystem Vagnen är utrustad med fem antenner, en för varje sändtagare 421/180 mobilsamt en för LUFOR-mottagaren. Till sändtagarna 3 och 4 kan även yttre antenner användas. Dessa ansluts till koaxialuttagen i ytterlådan. Till Ra 195 (station 6) används en dipolantenn som också ansluts till ytterlådan. När yttre antenn används måste man skifta antennkabel till sändtagarnas antenningångar. Antennkablarna från ytterlådan är normalt anslutna till parkeringsstöd i närheten av respektive sändtagare. 1. Antenn 3 2. Antenn 1 3. Antenn 2 Bild 12. Antenner 4. LUFOR-antenn 5. Antenn 4 18

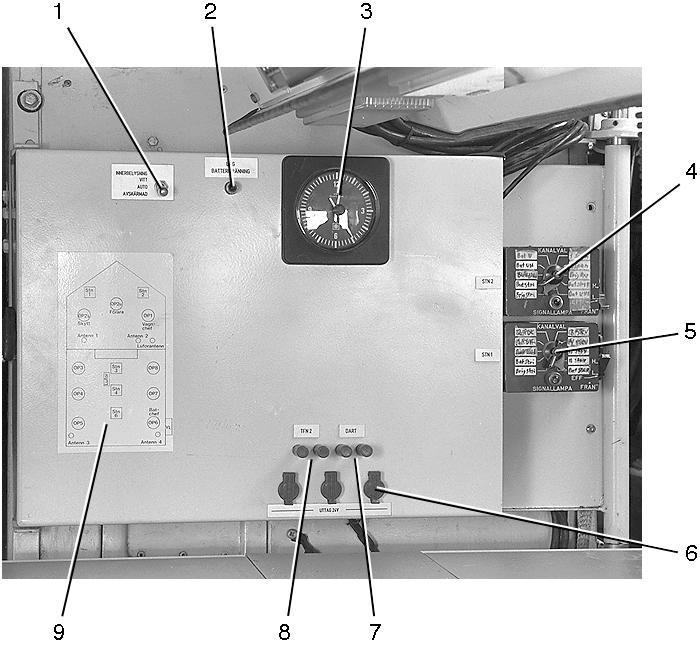

19 Övriga enheter Väggpanel Väggpanelen sitter på ett svängbart fäste på bakre motorrumsväggen. 1. Funktionsväljare innerbelysning 5. Kanalväljarbox för stn 1 VITT-AUTO-BLÅTT 6. Anslutning för DART 380/två 2. Indikeringslampa för låg batterispänning tråd 7. Uttag 24 V (3 st) 3. Klocka 8. Anslutning för telefon (TFN2) 4. Kanalväljarbox för stn 2 9. Operatörsskylt Bild 13. Väggpanel 19

20 Centralenhet Centralenheten sitter innanför väggpanelen. Till centralenheten är sändtagarna, manöverpanelerna och ytterlådan anslutna. Enheten strömförsörjs från el- och säkringscentralen. En krets i centralenheten känner av vagnens batterispänning. När spänningen blir lägre än ca 22,5 volt tänds indikeringslampan på väggpanelen. Indikeringslampan är avbländningsbar. På enhetens nedre långsida finns en strömställare för återstart av sambandsmanöversystemet. Bild 14. Centralenhet 20

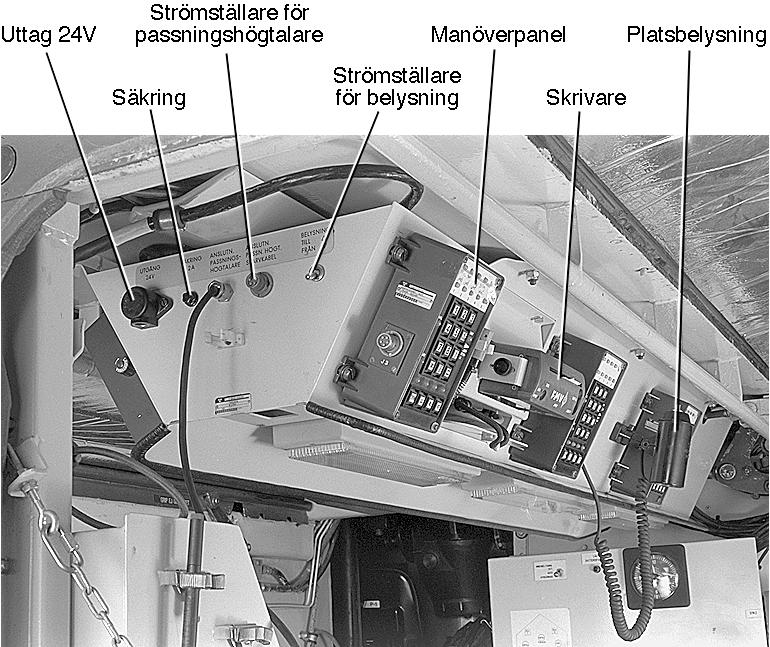

21 Taklåda Taklådan är fastsatt i taket i stridsrummet. Lådan är förberedd för installation av LUFOR-mottagare. Operatörernas manöverpaneler sitter på taklådan, tre på varje sida. Siffrorna bredvid manöverpanelerna är operatörernas platsnummer. I taklådan finns hållare för skrivare. På taklådans bakre gavel finns anslutningsdon för passningshögtalaren samt en belysningsströmställare. Vidare finns ett uttag för 24 V med säkring 2 A. Bild 15. Taklåda 21

22 Manöverpanel Manöverpanelerna är kopplade till centralenheten och anslutningsdonen för telehjälmarna. Vagnchefen ansluter sin telehjälm direkt till manöverpanelen. Manöverpanelerna har knappsatser av telefonapparattyp med 12 knappar. Vidare finns knappar för telefonlinje, lokallinje, radiolinje och radiotystnad. Lysdioder indikerar de olika trafikfallen. Lysdioden NÄT visar att sambandssystemet är spänningssatt (vagnens huvudströmställare tillslagen). På panelernas sida sitter ett vred för reglering av ljudstyrkan. Knappsatsen är utformad enligt telefonstandard med siffrorna 0 till 9 och två prefixknappar. Knapparna 1 till 5 kopplar in respektive sändtagare. Knapp 6 (SAM) kopplar övriga operatörer till lyssning av aktuellt radionät. Knapp 0 (SL) kopplar ihop bakre och främre vagnens lokala nät. Knapp 9 (DL) dämpar lokaltrafiken hos operatören så att den egna radiotrafiken inte störs av övriga operatörers lokaltrafik. Med knappen märkt TFN (Telefon) intryckt fungerar sifferknapparna för telefonering på AT-nät (impulsering). Knapp LL (Lokal Linje) trycks in när operatören vill koppla upp förbindelse med operatör ansluten till ytterlådan. Denna operatör behöver handmikrofon och linjekopplingsstycke, alternativt fälttelefon och mellankopplingsstycke. Knapp RL (Radio Linje) används när operatören utanför vagnen vill ha trafik på en sändtagare. RT-knappen (Radio Tystnad) blockerar sändfunktionen hos alla sändtagare. Bild 16. Manöverpanel 22

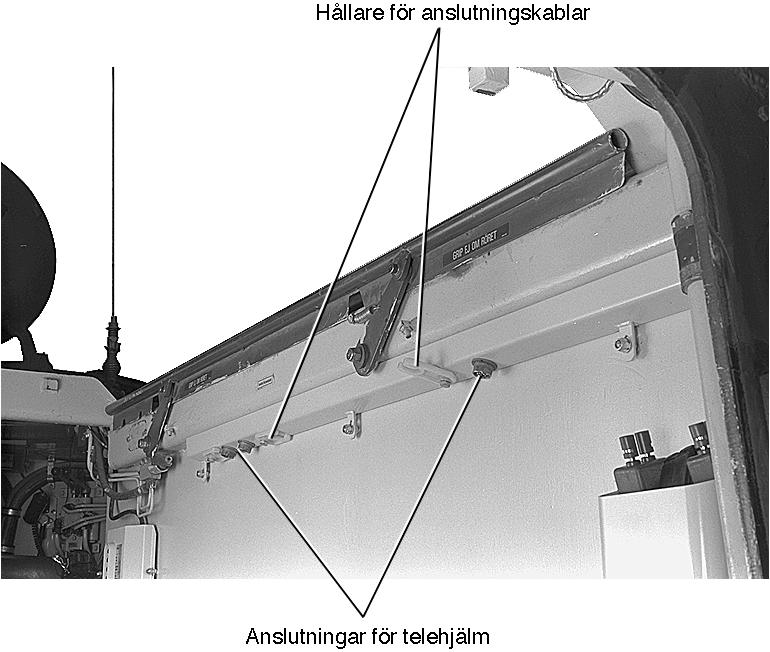

23 Anslutningsskenor På sidoväggarna bakom operatörerna i stridsrummet sitter skenor med anlutningsdon för operatörernas telehjälmar. På skenorna finns utfällbara hållare för upphängning av telehjälmarnas anslutningskablar. Bild 17. Anslutningsskena 23

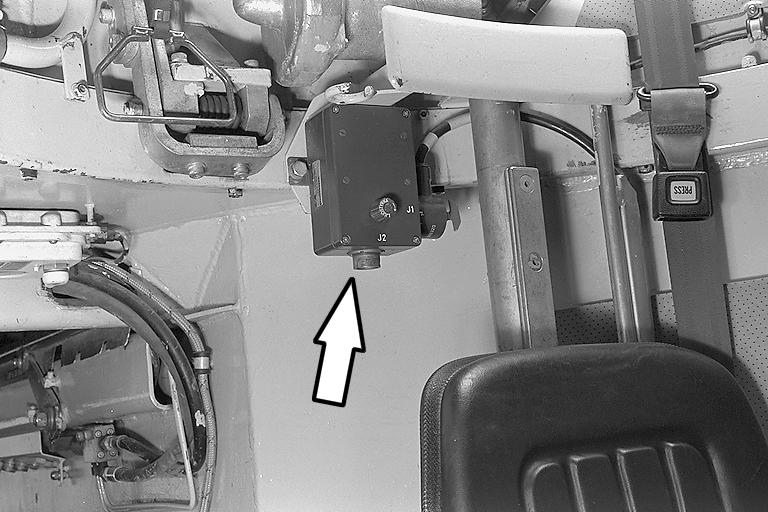

24 Anslutningslåda förare/skytt Förarens anslutningslåda sitter på plåten ovanför värmefläkten framför vagnchefens plats. Skyttens anslutningslåda sitter i tornet bakom skytten. Till lådorna kopplas förarens och skyttens telehjälmar. Anslutningslådorna är försedda med ljudstyrkereglage. Bild 18. Anslutningslåda förare 24 Bild 19. Anslutningslåda skytt

25 Ytterlåda Ytterlådan sitter i vagnens förvaringsfack 4. Lådan har fem par polskruvar för anslutning av: två olika telefonlinjer - 1. Telefon 1 (TFN 1) till manöverpanelerna (AT-nätet) - 2. Telefon 2 (TFN 2) till polklämmor på väggpanelen lokal linje (LL) till yttre operatör lokal linje till annan vagn (vagnsanslutning) linje för DART 380 till polklämmor på väggpanelen. Vidare finns tre antennuttag för anslutning av yttre antenner till stationerna 3, 4 och 6. Lådan har en kabelskalare för DL-kabel. Nertill på lådan sitter en avlastningsbygel för DL-kablarna. Som skydd för lådans anslutningar finns ett uppfällbart lock. Bild 20. Ytterlåda 25

26 Dart 380 DART 380 är en datarapporteringsterminal med vilken man kan sända digitala textmeddelanden över en Ra 180. Med en handmikrotelefon ansluten till terminalen kan man även sända talmeddelanden. Bild 21. DART 380, manöverpanel DART 380 kan fjärrmanövrera Ra 180 över tvåtråd eller flertråd. När flertråd används sker spänningsförsörjning av terminalen från sändtagaren. Om tvåtråd används kräver DART 380 separat spänningsförsörjning. 26 Bild 22. DART 380, sidopanel

27 Bild 23. Manöverorgan på DART

28 Skrivare för Dart 380 I taklådan finns plats för två skrivare för utskrifter från DART 380. Bild 24. Skrivare Insättning av papper 1 Ta bort skrivaren från hållaren. 2 Ta bort locket. Skjut det bakåt och lyft upp. 3 Ta bort tomrullen och eventuella pappersrester. 4 Ta en ny pappersrulle och klipp eller skär papperets ände enligt bild Bild 25. Preparering av pappersände

29 5 Lägg in den förberedda pappersrullen i pappersmagasinet (G). Se bild 26. Bild 26. Ditsättning av pappersrulle 6 Ställ pappersfrigöraren i läge LADDA. 7 Mata in pappersändan i spåret tills den kommer ut ur spåret på skrivarens front. 8 Ställ pappersfrigöraren i läge SKRIFT. 9 Sätt på locket. Lägg ner det i spåren och skjut det framåt. 10 Sätt tillbaka skrivaren i hållaren. Borttagning av papper Pappersrullen ska alltid tas ut ur skrivaren när denna ska förrådsställas eller vara oanvänd under längre tid. 1 Ta bort skrivaren från hållaren. 2 Ta bort locket. Skjut det bakåt och lyft upp. 29

30 3 Skär eller riv av papperet vid spåret. 4 Ta bort pappersrullen och eventuella pappersrester. 5 Ställ pappersfrigöraren i läge LADDA. 6 Dra ur pappersrester ur inmatningsspåret. 7 Ställ pappersfrigöraren i läge SKRIFT. 8 Sätt dit locket. Lägg ner det i spåren och skjut det framåt. 9 Sätt tillbaka skrivaren i hållaren. LUFOR-mottagare LUFOR-mottagaren är en vanlig bilradio. Den används för avlyssning av luftförsvarsorientering på FM-bandet, 88 till 108 MHz. 1. Indikator för stereomottagning 7. Manuell stationsinställning 2. Visarfönster för inställd frekvens 8. Snabbvalstangenter 3. Indikator för snabbvalstangent 9. Monoknapp 4. Våglängdsväljare långvåg 10. Tonkontroll 5. Våglängdsväljare mellanvåg 11. Strömbrytare - volymkontroll- 6. Våglängdsväljare FM självsökning 12. Balanskontroll Bild 27. Exempel på LUFOR-mottagare Vid lyssning skall volymkontrollen på mottagaren ställas i mittenläget. Lyssningsvolymen ställs sedan in med volymkontrollerna på manöverpanelerna och på passsningshögtalaren. Balanskontrollen skall stå i läge höger. 30

31 Med knappen 7 ställer man manuellt in önskad frekvens. Knapp U ger högre frekvens, knappen D lägre. Varje gång någon av knapparna trycks in förflyttas frekvensen enligt följande: LW MW FM 1 khz 9 khz 25 khz De små fyrkanterna till höger om frekvenssiffrorna i visarfönstret anger 25, 50 eller 75 khz (en fyrkant för var 25:e khz). Sex olika stationer på varje våglängdsområde kan kopplas till knapparna för snabbval. Vald knapp visas som en siffra längst till höger i visarfönstret. 31

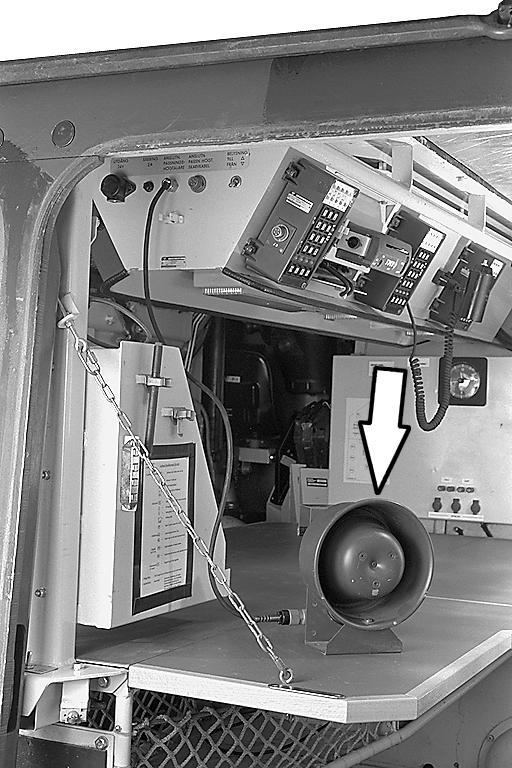

32 Passningshögtalare Passningshögtalaren sitter på ett snabbfäste i vagnens bakre del. Högtalaren har ljudstyrkereglage och är kopplad till taklådan med lådans fasta kabel eller med en 20 m skarvkabel. Skarvkabeln förvaras bakom bordets nedre fäste när den inte används. Högtalaren kan lossas från sitt fäste och flyttas utanför vagnen. Högtalaren är kopplad till OP6. Bild 28. Passningshögtalare 32

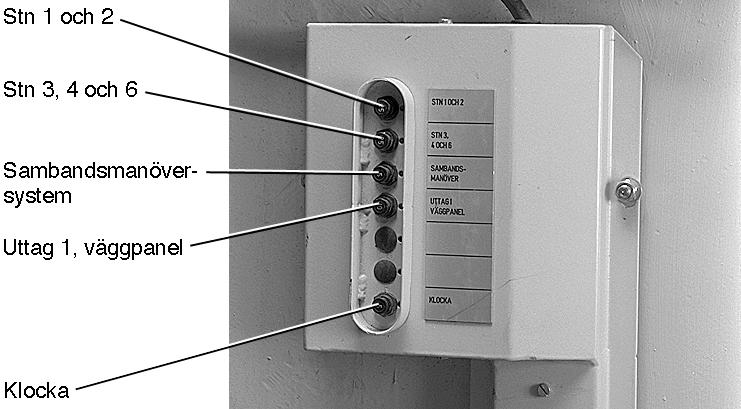

33 El- och säkringscentral På el- och säkringscentralen på höger vägg i stridsrummet finns automatsäkringar som skyddar sambandssystemets elsystem. Bild 29. El- och säkringscentral 33

34 Telehjälm 9 och telehjälm 9A Telehjälm 9 och Telehjälm 9A består av hjälmskal, hjälminsats, bommikrofon, strupmikrofon, spiralkabel och förvaringspåse. Telehjälm 9 finns bara i en storlek, medan telehjälm 9A finns i två storlekar - en normalstorlek samt en mindre storlek. Telehjälm 9A har ett s.k. aktivt bullerdämpningssystem (ANR) som består av två enheter som sitter placerade inuti hjälmens hörtelefonkåpor. Telehjälm 9 saknar ANR men är i övrigt identisk med 9A. OBS Se SäkI Stridsfordon angående användningen av telehjälm och hörselskydd. Bild 30. Telehjälm 9A MT Hjälm Hjälmskalet skyddar mot slag och splitter. Hjälminsatsen är vadderad med fem stötupptagande plattor. Hjälmskalet är fastsatt på insatsen med kardborreband samt justerbara band och tryckknappar. Hjälminsatsens passform ställs in med ett bakre och ett övre justerband. Hörtelefonkåpornas anliggning mot huvudet ställs in med den justerbara bågen baktill på hjälminsatsen. 34

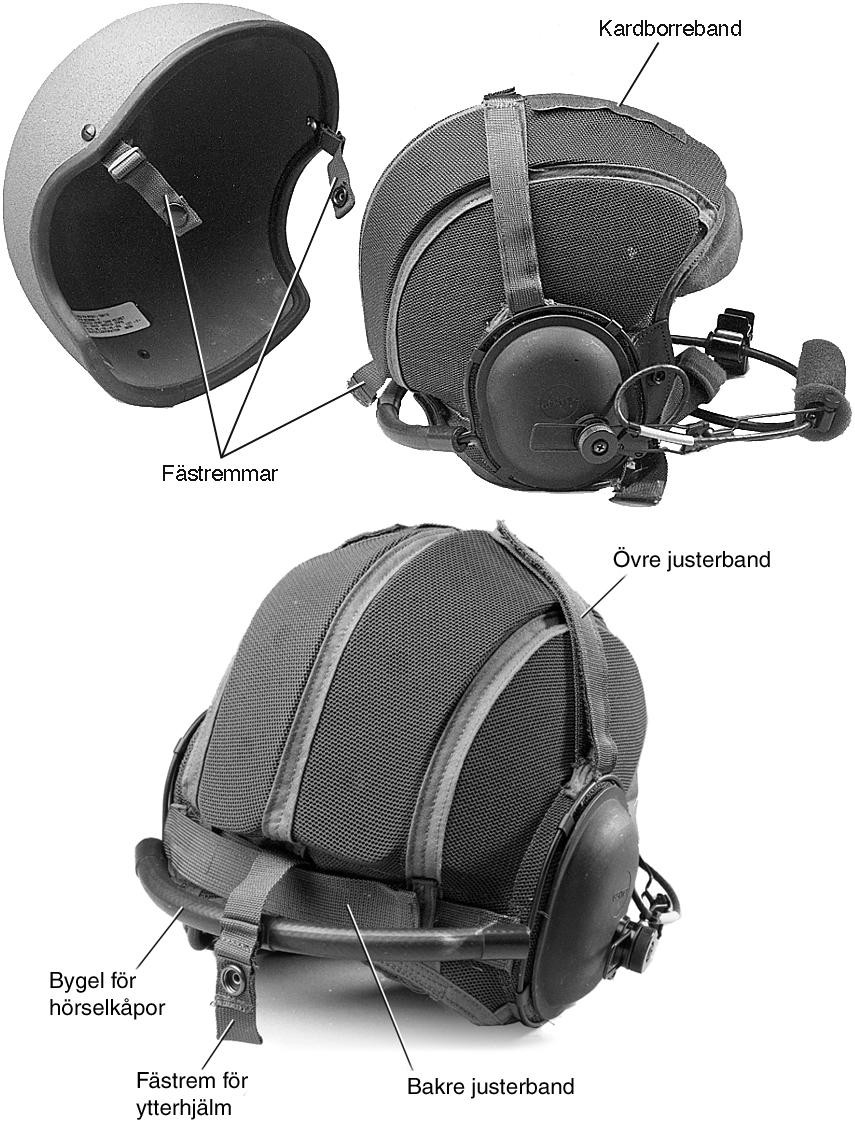

35 Bild 31. Inner- och ytterhjälm 35

36 Radio/lokalomkopplare R/L-omkopplaren, som sitter placerad på utsidan av den vänstra hörtelefonkåpan, manövrerar radio- och lokaltrafiken i tre olika lägen. Det främre läget är återfjädrande medan övriga lägen är fasta. Bakre läge, låst Mittenläge, låst Främre läge, återfjädrande Parkeringsläge. Mikrofonen är avstängd. Endast lyssning på lokaltelefonsystem och sändtagare. Mikrofon inkopplad. Tal och lyssning via lokaltelefonsystemet. Endast lyssning på sändtagare. Sändning på sändtagare. Bild 32. Radio/lokalomkopplare 36

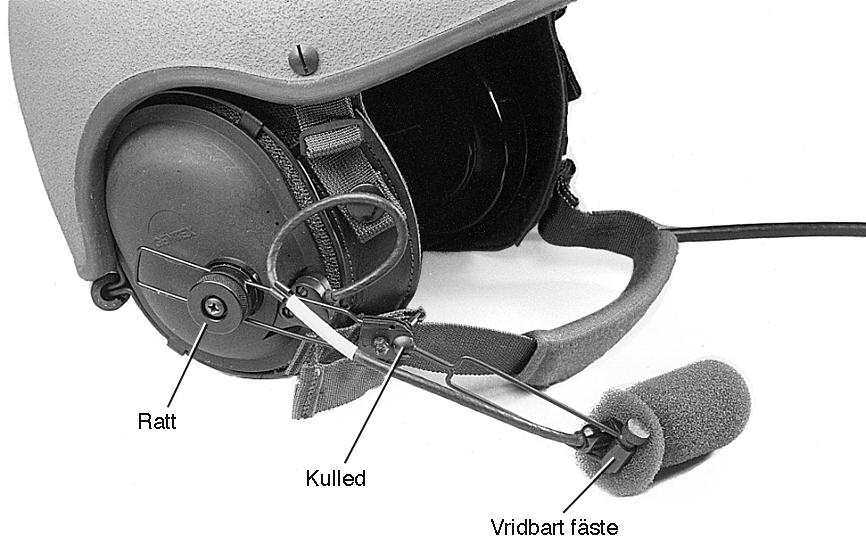

37 Bommikrofon Mikrofonens bom sätts fast på den högra hörtelefonkåpan med en justerskruv. Mikrofonen ansluts till hörtelefonkåpan via ett tvåpoligt anslutningsdon. När bommikrofonen inte används ska den förvaras i hjälmpåsen. Mikrofonen kan förekomma i ett äldre och ett nyare utförande enligt bilderna nedan. Bild 33. Bommikrofon Båge för fastsättning på hörtelefonkåpan Flexibel arm Anslutningsdon Mikrofon Bild 34. Bommikrofon - nyare utförande 37

38 Strupmikrofon Strupmikrofonen, som består av en böjlig bygel med mikrofonkapsel, sätts fast runt halsen så att mikrofonen ligger an mot strupen. Mikrofonen ansluts till den högra hörtelefonkåpan med ett anslutningsdon på samma sätt som bommikrofonen. När strupmikrofonen inte används ska den förvaras i hjälmpåsen Strupmikrofonen, som ger en sämre ljudkvalitet än bommikrofonen, måste användas om telehjälmen ska användas tillsammans med skyddsmask. Anslutningskabel Bild 35. Strupmikrofon Telehjälmens anslutningskabel är ansluten mellan vänster hörtelefonkåpa och en brytkontakt. På anslutningskabeln finns även en klämma som fungerar som dragavlastning och som används för att fästa upp kabeln på operatörens uniform. Spiralkabel Spiralkabel ansluts mellan aktuellt sambandssystem och brytkontakten på telehjälmens anslutningskabel. Spiralkabeln innehåller även kabel för strömförsörjning av hjälmens aktiva bullerdämpning (ANR, har f.n. ingen funktion i Rlpbv 3024). Hjälmpåse Hjälmpåsen består av fem olika fack; ett stort fack där hjälmen förvaras, två innerfack där strupmikrofon och spiralkabel förvaras, samt två ytterfack. Hjälmpåsen har en karbinhake så att den kan hängas upp i fordonet. 38

39 Dämpenhet Dämpenheten är en utrustningsartikel som kan tillföras telehjälm 9A. Den kopplas in mellan telehjälmen och spiralkabelns brytkontakter och har till uppgift att förhindra att nyttosignalens ljudnivå (taltrafik mm via sambandssystemet) överstiger 85 db. På dämpenheten finns även en mikrofon som används för att kommunicera utanför fordonet utan att behöva ta av telehjälmen. Mikrofonen, som begränsar nyttosignalens ljudnivå till 85 db, strömförsörjs via inbyggda batterier som laddas via sambandssystemet. Laddningstiden är ca. två timmar vilket ger ca. sex timmars driftstid. Dämpenhetens begränsare kopplas in automatiskt när dämpenheten ansluts till sambandssystemet. Funktionen kan kopplas in/ur manuellt med hjälp av tryckknappen DÄMP. Mikrofonen kopplas in/ur med hjälp av tryckknappen MIK. När mikrofonen kopplas in är alltid begränsaren till. Mikrofonen stängs av automatiskt efter ca. 30 min för att spara batterier. Tryckknapp för mikrofon till/från Anslutning telehjälm 9A Mikrofon Anslutning spiralkabel Tryckknapp för begränsare till/från Bild 36. Dämpenhet 39

40 Spänningsmatning av ANR-system Inledning Detta avsnitt gäller endast för vagnar som modifierats för spänningsmatning av telehjälm 9A ANR-system. Allmänt Telehjälm 9A är utrustat med s.k. aktiv bullerdämpning - ANR (Active Noice Reduction). Systemet består av kapslar som är placerade inuti telehjälmens hörtelefonkåpor. I kapslarna finns elektronik som tar in det störande lågfrekventa bullerljudet. Ljudet omvandlas genom s.k. fasvändning och spelas sedan upp i hörtelefonen via en högtalare i ANR-kapseln. Eftersom det uppspelade bullret är fasvänt i förhållande till det riktiga bullret släcks ljudet ut. Nyttotrafik Buller Dämpat buller ANR Bild 37. ANR funktionsprincip ANR-kapslarnas elektronik kräver spänningsmatning med 24V likspänning. Denna spänning överförs till telehjälmen via det ordinarie anslutningskablaget till vagnens lokaltelefonsystem. Konstruktion Spänningsmatningen av telehjälm 9A ANR-system består av följande enheter: Kopplingsdosor ANR 24V för avsäkring och fördelning av spänning till operatörerna. Spänningsmatning för skytten. ANR-adaptrar för operatörernas telehjälmar. 40

41 Kopplingsdosor ANR 24V Kopplingsdosorna har till uppgift att fördela 24V spänning från vagnens elsystem till de olika operatörsplatserna i vagnens lokaltelefonsystem. I dosan finns även automatiska termosäkringar som skyddar respektive operatör. Vid en kortslutning eller överbelastning utlöser termosäkringen för att sedan återställas automatiskt efter en stunds avsvalning. Varje kopplingsdosa har möjlighet att försörja upp till tre operatörer. Antalet dosor är därför olika för olika varianter och versioner av vagnen. Gemensamt för alla är att dosan är ansluten till vagnens elsystem på ett sådant sätt att systemet alltid spänningsmatas så snart vagnens huvudströmställare är tillslagen. I Stripbv 3021 finns tre kopplingsdosor ANR 24V. Den främre dosan sitter placerad framför vagnchefens plats strax under fästramen för sändtagare. Dosan har förgreningar till förarens och vagnchefens ANR-adaptrar. För operatörerna i stridsutrymmet finns två dosor som sitter placerade i innertaket bakom vapenhuven respektive bakom vagnchefens/eldledningshuvens plats. Dosorna är anslutna till vagnens elsystem via en 10A säkring märkt SAMBAND/ANR på förarens instrumenttavla. Den vänstra dosan fördelar spänning till ANR-adaptrarna för operatörerna vid bordets vänstra sida. Den högra dosan fördelar spänning till ANR-adaptrarna för operatörerna vid bordets högra sida. Bild 38. Främre kopplingsdosa ANR 24V 41

42 Bild 39. Vänster kopplingsdosa ANR 24V bakom vapenhuven 42 Bild 40. Höger kopplingsdosa ANR 24V bakom vagnchefen Spänningsmatning för skytten Eftersom vapenhuven är förbunden med vagnens el- och sambandssystem via ett släpringsdon kan skyttens ANR-adapter inte spänningsmatas via kopplingsdosorna. Skyttens ANR-adapter är istället förbunden med vagnens elsystem via en förgrening vid innerbelysningen i vapenhuven. På anslutningskabeln finns en hängsäkring (keramiksäkring 1A M ).

43 ANR-adapter ANR-adaptern har till uppgift att leda in 24V spänning till telehjälmen. Adaptern består av en kabel med anslutningskontakt. På adaptern finns en vit förgreningskabel som är förbunden med kopplingsdosan ANR 24V. ANR-adaptern är alltid ansluten till operatörens ordinarie uttag för telehjälm. Telehjälmens spiralkabel ansluts till adapterns fria kontaktdon varpå operatören ansluter sin telehjälm i brytkontakten som vanligt. Anslutningslåda ANR-adapter Anslutning för telehjälmens spiralkabel Bild 41. Förarens ANR-adapter 43

44 Manöverpanel ANR-adapter Anslutning för telehjälmens spiralkabel Bild 42. Vagnchefens ANR-adapter Spiralkabel för telehjälm Anslutningslåda ANR-adapter Bild 43. Skyttens ANR-adapter 44

45 ANR-adapter Spiralkabel för telehjälm Bild 44. ANR-adapter i stridsutrymmet 45

46 Handhavande VARNING Elektromagnetiskt fält kring antenner vid sändning. Se SäkI G, kapitel Högfrekvent elektromagnetisk strålning. Sändtagare När station 1 och 2 ska installeras, skjut in stationerna i sina ramar. Alla kablar är framdragna till ramarna och ansluts till stationerna när de skjuts in. För detaljerad information om Sändtagare 421, se Ra 421, Instruktionsbok. Sändtagare 180 mobil För detaljerad information om Sändtagare 180 mobil, se Ra 180/480 med DART 380, instruktionsbok samt Radiosystem Ra 180/480 Radiolära. Installation av stn 3 och 4 1 Se till att sändtagarens MOD-vred står i läge FRÅN. 2 Skjut in Ra 180 i fästramen. OBS Se till att styrstiften på Ra 180 passar i motsvarande hål i fästramen, och att stationens anslutningsdon passar i ramens motsvarande don. 3 Haka de två fästvinklarna över enhetens nedre kant och dra fast vingskruvarna. 4 Anslut effektförstärkarens antennkabel till sändtagarens antenndon. 5 Anslut fordonsantennens kabel till effektförstärkaren. 6 Om DART skall användas, anslut kabeln från DART 380 till MIK 2-ingången på sändtagaren (flertråd) eller till tvåtrådsgränssnittet på sändtagarens vänstra sida (tvåtråd). 7 Se till att skyddslocken sitter på plats på ej använda anslutningar. 8 Ställ sändtagarens MOD-vred i anbefallt läge (KLAR, SKYDD eller DRE- LÄ). Kontrollampan på fordonsenheten tänds, och RA 180 kör en automatisk funktionskontroll. 9 Ställ frekvens, effekt och andra parametrar i anbefallda lägen. 46

47 Dart 380 Bild 45. Ra 180, anslutningar För detaljerad information om DART 380, se Ra 180/480 med DART 380, instruktionsbok. Installation 1 Se till att terminalens MOD-vred står i läge FR. 2 Skjut in en laddad Batterilåda 307 i terminalens batterifack. (Batterilåda 307 behövs om DART är ansluten till sändtagaren med tvåtråd.) 3 Anslut vid behov en handmikrotelefon eller hörtelefon till anslutningsdonet MIK 1 eller MIK 2 (endast om tvåtrådsanslutning används). 4 Koppla kabeln från sändtagaren till MIK 2-anslutningen på DART 380. Se till att kabeln är ansluten till MIK 2-ingången på sändtagaren. 5 Om DART används utanför vagnen, koppla DL-kabel mellan tvåtrådsanslutningen på DART och polklämmorna märkta DART på vagnens ytterlåda. Koppla sedan DL-kabel mellan polklämmorna märkta DART på väggpanelen och tvåtrådsanslutningen på önskad sändtagare. 6 Se till att skyddslocken sitter på plats på ej använda anslutningar. 7 Ställ sändtagarens MOD-vred i anbefallt läge (KLAR, SKYDD eller DRE- LÄ). 47

48 8 Ställ terminalens MOD-vred i anbefallt läge. DART 380 kör en automatisk funktionskontroll. Om terminalen fungerar som den ska visar teckenfönstret TEST, TEST OK och släcks sedan. 9 När operatörsmeddelanden hörs, tryck på två gånger Kontrollera att teckenfönstret visar text enligt nedan. 10 Tryck på 11 Ställ frekvens, effekt och andra parametrar i anbefallda lägen, antingen på sändtagaren eller på DART 380. DART-ansl MOD-läge 1:a OPM 2:a OPM 3:e OPM Flertråd TE ANSL FTR ST=FTR Flertråd KLAR, SKYDD, DRELÄ ANSL FTR FJR FTR ST=FTR/F Tvåtråd TE ANSLT TTR ST=TTR Tvåtråd KLAR, SKYDD, DRELÄ ANSLTTR FJR TTR ST=TTR/F 48

49 Fjärrmanövrering av sändtagare Fjärrmanövrering av sändtagare kan endast ske från en DART 380. Det är möjligt att koppla in två DART 380 samtidigt. Men det är den DART 380 som först kopplades in tillsammans med radion som är styrande. När terminalens MOD-vred står i läge KLAR, SKYDD eller DRELÄ kan följande radioinställningar avläsas/fjärrmanövreras. Mod Kanal Tid Kanaldata Radiodata (inte operatörsmeddelanden) Uteffekt Aktiv nyckel RAP-kanal, uppkoppling och nedkoppling Sändning (även i MOD-läge) De inställningar som inte kan avläsas/fjärrmanövreras är: Sändtagarens till- och frånslag Volym Mottagen signalnivå OPM-ton 49

50 Sändtagare 195 För detaljerad information om Sändtagare 195, se Ra 195, Instruktionsbok. Installation 1 Sätt kraftaggregatet på plats och skruva fast det. 2 Anslut strömförsörjningskabeln och antennkabeln. Bild 46. Detaljer under arbetsbordet 3 Skjut in Ra 195-stationen i fordonsenheten. Se till att styrstiften passar i motsvarande hål. 4 Anslut handmikrotelefonen till stationens uttag. Sätt handmikrotelefonen i parkeringshållaren under bordsskivan. 50

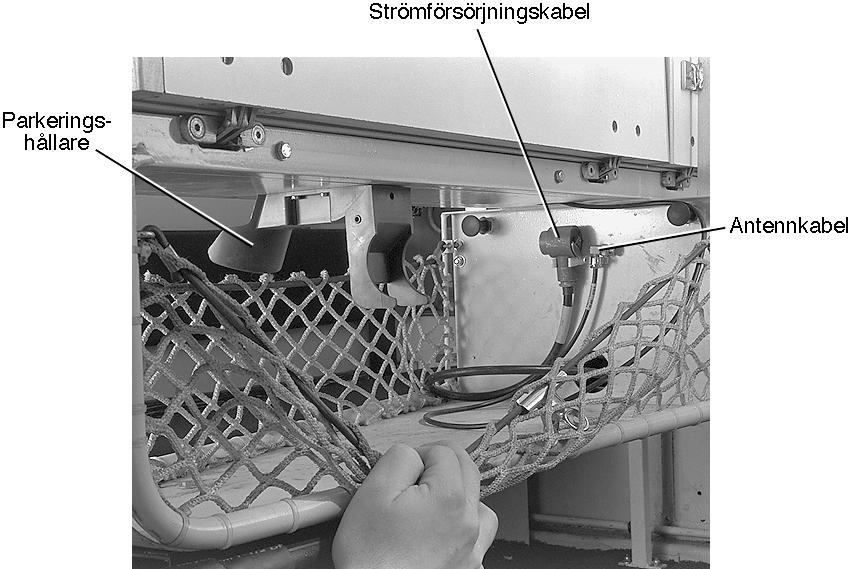

51 LUFOR-mottagare Ditsättning 1 Sätt dit monteringsskruven och gummistycket på mottagarens baksida. Bild 47. Ditsättning av monteringsskruv och gummistycke 2 Koppla donet för strömförsörjning och högtalare till mottagarens anslutning. Se till att donet låser i kontaktstycket. 3 Koppla jordledningen. 4 Koppla antennledningen. 5 Sätt dit mottagaren i monteringslådan. Se till att inga ledningar kommer i kläm samt att mottagaren låses fast i lådan. Bild 48. Ditsättning av mottagare 51

52 Manuell inställning av stationer 1 Ställ in rätt våglängdsområde med knapparna 4, 5 eller 6. 2 Ställ in önskad frekvens med inställningsknapparna Indikator för stereomottagning 7. Manuell stationsinställning 2. Visarfönster för inställd frekvens 8. Snabbvalstangenter 3. Indikator för snabbvalstangent 9. Monoknapp 4. Våglängdsväljare långvåg 10. Tonkontroll 5. Våglängdsväljare mellanvåg 11. Strömbrytare - volymkontroll- 6. Våglängdsväljare FM självsökning 12. Balanskontroll Bild 49. Exempel på LUFOR-mottagare Förinställning av snabbval 1 Ställ in önskad frekvens. 2 Tryck och håll in den knapp som stationen ska kopplas till. Radioprogrammet dämpas. 3 När radioprogrammet hörs igen, släpp knappen. Borttagning 1 Sätt dit avmonteringskonsolerna. Tryck in dem tills ett klick hörs. 2 Dra ut mottagaren ur lådan. 3 Koppla bort ledningarna. 52

53 Bild 50. Borttagning av mottagare 53

54 Telehjälm 9A Säkerhetsföreskrifter VARNING För bästa bullerdämpning ska håret kring öronen föras undan så att hörselkåporna sluter tätt mot huvudet. Glasögonskalmar ska var så tunna som möjligt och sitta tätt mot huvudet. Anpassning av telehjälmen 54 Bild 51. Telehjälm 9A För att erhålla maximalt bullerdämpningsskydd är det viktigt att hjälmen justeras noggrant. 1 Lossa de tre tryckknapparna och ta bort hjälmskalet - se bild Lossa de övre och bakre justerbanden. 3 Ta på hjälmen och justera så att hörtelefonkåporna sitter centrerade över öronen. 4 Böj justerbågen så att hörtelefonkåporna sitter lagom hårt mot huvudet. 5 Dra åt och fäst det övre och bakre justerbandet. 6 Ta av hjälmen och sätt tillbaka hjälmskalet.

55 7 Ta på hjälmen igen. Knäpp fast hakbandet och dra åt så att hjälmen sitter bekvämt. Ha alltid hakbandet knäppt och åtdraget när hjälmen används. Byte av mikrofon Borttagning/ditsätting av bommikrofon 1 Koppla loss mikrofonens kontaktdon från uttaget på den högra hörtelefonkåpan. 2 Ta bort låsskruven (krysspårskruv) och ratten som fäster bommikrofonens trådbygel på hörtelefonkåpan. 3 Ta bort bommikrofonen. Sätt tillbaka brickorna, ratten och låsskruven på hörtelefonkåpan. 4 Ditsättning sker i omvänd ordning. Ratt Bricka med spår Låpsskruv Bricka Bricka med spår Bild 52. Bommikrofon Ditsättning/borttagning av strupmikrofon 1 Ta bort bommikrofonen enligt avsnitt ovan. 2 Anslut strupmikrofonens kontaktdon till uttaget på den högra hörtelefonkåpan. 3 Borttagning sker i omvänd ordning. 55

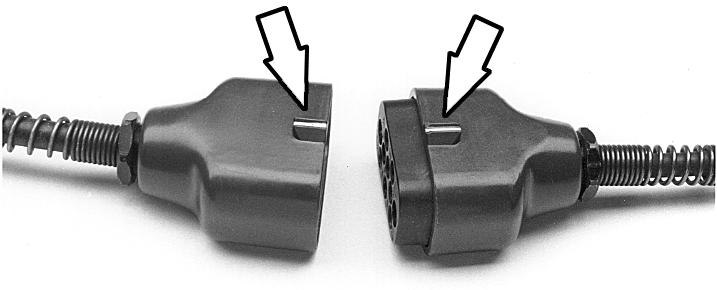

56 Anslutning av telehjälmen OBS Telehjälmen ska alltid anslutas till spiralkabeln via brytkontakten. Låt spiralkabeln sitta kvar i fordonet vid avsittning. Sambandssystemet behöver inte vara frånslaget vid i- och urkoppling av brytkontakten. 1 Ta på hjälmen. Knäpp fast hakbandet och dra åt så att hjälmen sitter bekvämt 2 Koppla telehjälmens anslutningskabel till spiralkabeln över brytkontakten. Se till att markeringarna på brytkontaktens hona och hane sammanfaller. Bild 53. Markering på brytkontakten 3 Fäst anslutningskabelns klämma på lämpligt ställe på uniformen. 4 Om bommikrofon används - lossa ratten och justera mikrofonen till lämpligt läge framför munnen. Dra fast med ratten igen. 5 Om strupmikrofon används - sätt mikrofonens bygel runt halsen. Se till att mikrofonkapseln ligger väl an mot struphuvudet utan att bygeln sitter för hårt. 56

57 Dämpenhet Anslutning och urkoppling av dämpenheten OBS Telehjälmen med dämpenhet ska alltid anslutas till spiralkabeln via brytkontakten. Låt spiralkabeln sitta kvar i fordonet vid avsittning. Sambandssystemet behöver inte vara frånslaget vid i- och urkoppling av brytkontakten. 1 Anslut brytkontakten på telehjälmens anslutningskabel till dämpenhetens övre uttag. 2 Fäst dämpenheten med klämman på lämpligt ställe på uniformen. 3 Anslut spiralkabelns brytkontakt till dämpenhetens undre uttag. Tryckknapp för mikrofon till/från Anslutning telehjälm 9A Mikrofon Anslutning spiralkabel Tryckknapp för begränsare till/från Bild 54. Dämpenhet 57

58 Enheten ansluten till lokaltelefonsystem 1 Vid anslutning till lokaltelefonsystemet är dämpfunktionen automatiskt inkopplad. I detta läge laddas dämpenhetens batteri automatiskt via vagnens elsystem (laddtid ca. två timmar). 2 Tryck in knappen DÄMP för att koppla ur dämpningen. 3 Tryck in knappen DÄMP igen för att på nytt koppla in dämpningen. 4 Tryck in knappen MIK för att koppla in den yttre mikrofonen. 5 Tryck in knappen MIK igen för att koppla ur den yttre mikrofonen. Enheten ej ansluten till lokaltelefonsystem (utanför fordon) 1 Tryck in knappen MIK för att koppla in den yttre mikrofonen. Mikrofonen stängs av automatiskt efter ca. 30 minuter för att spara batterier. 2 Tryck in knappen MIK för att koppla ur den yttre mikrofonen. Spänningsmatning av ANR-system Gäller endast för modifierade vagnar. Anslutning av telehjälm 9A 1 Anslut spiralkabel M till ANR-adaptern. 2 Anslut telehjälmens brytkontakt till spiralkabelns brytkontakt. 3 Vid bortkoppling delas alltid telehjälmens brytkontakt vid spiralkabeln. Häng upp spiralkabeln i kabelhållaren. 58

59 Lokaltelefonsystem Lokaltrafik Anrop Tryck in lokalknappen på RA/LO-omkopplaren. Knappen kan spärras i intryckt läge. Förbindelsen är talstyrd och öppnar automatiskt när man talar. OBS Talstyrningen fungerar endast vid lokaltrafik. Operatören som är upptagen av radiotrafik när lokalanrop kommer kan dämpa lokaltrafiken med (endast i delat lokalnät). Lysdioden LOKAL tänds då och lyser med fast rött sken på den egna manöverpanelen. Dämpningen hävs om man trycker på igen. Bild 55. Dämpning av lokaltrafik 59

60 Selektivt anrop Selektivt anrop kan göras från en manverpanel till en annan, oberoende av vilket lokalnät operatören ingår i. Trafiken på en selektivt uppkopplad förbindelse kan inte höras av övriga operatörer. OBS Endast en selektiv förbindelse åt gången kan kopplas upp. 1 Tryck in och därefter numret på den operatör som ska anropas. Lysdioden LOKAL blinkar grönt på den anropande operatörens manöverpanel och rött på övriga manöverpaneler. Två ljudstötar hörs i den anropandes telehjälm. 2 När samtalet är avslutat, tryck in därefter igen och förbindelsen kopplas ner. OBS Förbindelsen kan bara kopplas ner av den som anropat. Föraren och skytten kan inte anropas var för sig. Dessa anropas gemensamt när man trycker och därefter 60

61 Sammankoppling av lokalnät Bild 56. Selektivt anrop från OP1 till OP5 Operatören med manöverpanel kan koppla samman de båda lokalnäten. 1 Tryck in. Lysdioden LOKAL tänds med fast grönt sken på samtliga paneler. 2 Koppla ner sammankopplingen genom att trycka på på godtycklig panel. 61

62 Bild 57. Sammankoppling av lokalnäten Radiotrafik Sändning 1 Tryck in och därefter numret för önskad sändtagare. Lysdioden S/ M för vald sändtagare lyser med fast grönt sken. Motsvarande lysdiod på övriga manöverpaneler lyser med fast rött sken. Vald station blockeras för övriga operatörer utom på operative chefens plats (OP6). Inkommande anrop på station 1, 2, 3 eller 4 markeras med grönt blinkande lysdiod S/M när stationen är uppkopplad för trafik, eller M när stationen är uppkopplad för lyssning. 2 Reglera ljudstyrkan vid mottagning med ratten LJUDSTYRKA på manöverpanelen. 62

63 3 Om lokaltrafik stör mottagningen, tryck in. Härvid dämpas lokaltrafiken och lysdioden LOKAL lyser med fast rött sken på den egna manöverpanelen. 4 När förbindelsen ska kopplas ner, tryck på knappen för vald station. Prefixknappen behöver inte tryckas in. Lyssning Bild 58. Radiotrafik på sändtagare 3 1 Tryck in knappen för den eller de stationer som ska avlyssnas (1-4 för sändtagarna, 5 för LUFOR-mottagaren). Lysdioden M för vald station tänds med fast grönt sken på egen manöverpanel. 2 Reglera ljudstyrkan vid lyssning med ratten LJUDSTYRKA. 3 När lyssningen ska avbrytas, tryck in knappen för vald station. 63

64 Övertagande av radiotrafik Bild 59. Lyssning på sändtagare 1 OBS Endast operative chefen (OP6) har möjlighet att ta över trafiken på station som redan är uppkopplad av annan operatör. Operative chefen tar över den upptagna sändtagaren genom att trycka och stationsnummer. Därvid växlar S/M-lysdioden på panelen vid OP 6 från rött till grönt, och dioden på panelen hos den operatör som tidigare använde stationen växlar från grönt till rött. Tidigare operatör kan lyssna på trafiken om han trycker stationens nummer. Förbindelsen kopplas ner på vanligt sätt. OBS Om den tidigare operatören åter vill använda stationen för sändning måste han koppla upp den på nytt. Detta kan inte ske förrän operative chefen kopplat ner förbindelsen. 64

65 Samling radio Operatören med uppkopplat radionät kan samla alla övriga operatörer i sitt lokalnät för lyssning på sitt radionät. Samlat lokalnät skall vara uppkopplat för att samla alla operatörer. 1 Tryck på knappen. Lysdioden SAM på operatörens egen manöverpanel lyser grön, motvarande dioder på övriga paneler lyser rött. Lysdioden M för vald station tänds på samtliga paneler. 2 Vid behov, koppla in det andra lokalnätet genom att trycka in. Lysdioden LOKAL tänds då med fast grönt sken på alla paneler. 3 När samlingen ska avbrytas, tryck in igen. Förbindelsen avbryts och alla lysdioder SAM och M släcks. Den uppkopplade stationen kan inte kopplas ner förrän funktionen samling avbrutits. Lokaltrafiken kan ske som vanligt under samling. Bild 60. Samling till sändtagare 1 65

66 Radiotystnad OBS Endast operative chefen (OP6) kan blockera sändningsfunktionen hos alla sändtagare. 1 Tryck in. Lysdioden över RT lyser då med fast rött sken på alla manöverpaneler. 2 Avbryt blockeringen genom att trycka in igen. Lysdioderna släcks. Trådfunktioner Trafik på lokallinje Bild 61. Trafik på lokallinje 66

67 1 Anslut DL-kabeln från operatören på lokallinjen till polklämmorna märkta LL på ytterlådan. Trådlängden på lokallinjen får vara högst 5 km. 2 Koppla in ansluten lokallinje genom att trycka in på manöverpanelen. Lysdioden över knappen lyser grön. Motsvarande lysdioder på övriga paneler lyser rött. Fyra ringsignaler med fyra sekunders mellanrum går ut på lokallinjen. När operatören på lokallinjen svarar avbryts signalgivningen. 3 När samtalet är slut, tryck in igen. Förbindelsen bryts och lysdioden släcks. Inkommande anrop på lokallinjen sker på samma sätt som beskrivs under Radiotrafik på lokallinje. Radiotrafik över lokallinje OBS När operatören utanför vagnen är uppkopplad för radiotrafik över lokal linje kan inte operative chefen (OP6) ta över trafiken på aktuellt nät. En operatör utanför vagnen kan få tillgång till sändtagarna 1-4. Operatören kopplas in på polskruvarna märkta LL på ytterlådan, och uppkoppling på sändtagaren görs av någon av vagnens operatörer. Operatören på lokallinjen kallar genom att trycka in S/M tangenten på handmikrotelefonen. Lysdioden över knappen LL blinkar med rött sken på samtliga manöverpaneler. Dessutom ljuder en signal i samtliga operatörers hörlurar i takt med den blinkande lysdioden. 1 Tryck in på någon av manöverpanelerna. Lysdioden lyser nu med fast grönt sken på aktuell panel och med fast rött sken på övriga paneler. Talförbindelsen är nu upprättad mellan operatören i vagnen och operatör på lokallinjen. 2 Koppla upp önskad sändtagare på vanligt sätt. 3 Tryck in. Sändtagaren kopplas då över till lokallinjen. Lysdioden över RL-knappen tänds grön på egen panel och röd på övriga. 4 Om trafiken inte ska avlyssnas, tryck in. Lysdioden över LL-knappen slocknar. Trafik på radionätet indikeras av att lysdioden över RLknappen växlar från grönt till rött när operatören på lokallinjen sänder. Operatören i vagnen kan inte sända på den uppkopplade stationen samtidigt. 5 När trafiken är avslutad, tryck in. Tryck sedan in Lysdioden över RL-knappen släcks när lokallinjen kopplas bort från sändtagaren. 67

68 OBS Knappen LL måste stå i lyssningsläge för att nerkoppling av RLfunktionen ska kunna ske. 6 Koppla ner sändtagaren på vanligt sätt. 7 Koppla ner lokallinjen genom att trycka på Bild 62. Radiotrafik på sändtagare 4 över lokallinje 68

69 Telefontrafik på AT-nät Uppringning 1 Tryck in. Invänta svarston. Lysdioden över knappen lyser grönt, motsvarande dioder på övriga paneler lyser rött. TFN-funktionen är då blockerad hos övriga operatörer. 2 Använd knappsatsen och slå önskat abonnentnummer. 3 Om lokalt anrop ska besvaras under pågående samtal, tryck och. Utgående samtal mot AT-linjen kopplas bort. 4 När lokalsamtalet är slut, tryck och igen. Det utgående samtalet kopplas in. 5 När telefonsamtalet är slut, koppla ner förbindelsen genom att trycka in Bild 63. Uppringning på AT-linje 69

70 Inkommande samtal Vid inkommande anrop på AT-linjen blinkar lysdioden över knappen TFN med rött sken på samtliga manöverpaneler. Dessutom ljuder en signal i samtliga operatörers hörlurar i takt med den blinkande lysdioden. 1 Tryck in på någon av manöverpanelerna. Lysdioden lyser nu med fast grönt sken på aktuell panel och med fast rött sken på övriga paneler. 2 Svara på anropet på föreskrivet sätt. 3 Om lokalt anrop ska besvaras under pågående samtal, tryck in och därefter. Utgående samtal på AT-linjen kopplas bort. 4 När lokalsamtalet är slut, tryck och igen. Det inkommande samtalet kopplas in. 5 När samtalet är slut, koppla ner förbindelsen genom att trycka in igen. Lysdioderna släcks. Bild 64. Inkommande samtal på AT-linje 70

71 Anslutning av abonnentutrustning till AT-nät 1 Se till att AT-linjen är kopplad till polskruvarna märkta TFN 2 på ytterlådan. 2 Anslut abonnentutrustningen till polskruvarna märkta TFN 2 på väggen. Sammankoppling av vagnar Kommunikation kan ske på tråd mellan två eller flera vagnar. Vagnarna förbinds med DL-kabel som kopplas mellan anslutningarna märkta VAGNANSL på vagnarnas ytterlådor. 1 Tryck in på någon av manöverpanelerna i den ena vagnen. Lysdioden över knappen lyser grönt. I den andra vagnen blinkar lysdioderna över LL-knapparna med rött sken på alla manöverpaneler. 2 Tryck in på någon av panelerna i den anropade vagnen. Lysdioderna hos de sammankopplade operatörerna lyser nu grönt, dioderna hos övriga operatörer lyser rött. 3 När samtalet är slut, tryck in på båda manöverpanelerna. Lysdioderna släcks. 71

72 72 Bild 65. Trafik mellan sammankopplade vagnar

73 Åtgärder vid driftstörningar Felsökning och åtgärder i nedanstående tabell får göras av brukaren. Mer avancerade reparationer skall utföras av utbildad personal. Fel Trolig orsak Åtgärd Systemet dött, inga nätindikeringslampor lyser Två av manöverpanelerna ur funktion, ingen nätindikering på dessa enheter En manöverpanel ur funktion, ingen nätindikering på enheten Sändtagare går inte att koppla upp för sändning eller lyssning Lokaltrafik och trafik på sändtagare kan avlyssnas, men eget tal går inte ut Huvudströmställaren i läge Från Nätsäkringen har löst ut Vagnens batteri urladdad Avbrott i kablarna vid centralenheten Avbrott i kabeln vid panelen Sändtagarens strömbrytare i läge Från Fel på egen strupmikrofon, kabel eller Ra/Loomkopplare Fel i manöverpanelen eller i centralenheten Ställ strömställaren i läge Till Återställ säkringen Byt/ladda batterierna Kontrollera kablarna och anslutningsdonet Kontrollera kabeln och anslutningsdonet Ställ strömbrytaren i läge Till Byt ut felaktig utrustning Växla anslutningen vid centralenheten med annan fungerande manöverpanel för att kontrollera om det är manöverpanelen eller centralenheten som är trasig. Låt mekaniker byta ut felaktig enhet 73

74 Fel Trolig orsak Åtgärd Tal går ut men inget hörs i den egna telehjälmen En eller flera uppkopplingar fungerar inte på en manöverpanel Trafik kan inte ske på anslutna telefonlinjer Indikeringslampor blinkar okontrollerat, tryckknapparna fungerar inte, trafik kan inte genomföras Ljudstyrkereglaget nervridet Fel på egen hjälm, kabel eller Ra/Loomkopplare Fel i manöverpanelen eller i centralenheten Fel i panelen eller centralenheten Telefonlinjerna förväxlade eller felaktigt anslutna i ytterlådan Vagnens batteri har för låg spänning Datorns minneskretsar ur funktion på grund av långvarigt spänningsbortfall Vrid upp ljudstyrkan Byt felaktig utrustning Lokalisera felet enligt ovan och låt mekaniker byta ut felaktig enhet Lokalisera felaktig enhet enligt ovan och byt ut den Anslut linjerna korrekt Ladda batterierna. Tryck på knappen ÅTERSTART på centralenheten Tryck på knappen ÅTERSTART på centralenheten 74
