1 Användarmanual PMSV3- Information om belagda vägar Trafikverkets system för information om vägytans tillstånd på statliga belagda vägar i Sverige. 1 (48)

2 Innehållsförteckning 1 Nyheter i senaste releasen Vad är PMSV3? Överblick funktionalitet Vägarnas indelning i sträcklängder metersindelning Homogena sträckor Variabler som bara finns för en av sträckindelningarna Graferna visar data i en riktning i taget Data du kan använda i PMSV Process för underhåll av väg Begreppsförklaring Hjälp och ikoner i systemet Startsidan Sök sträckor Enkel sök Avancerad sök skapa egna sökvillkor Beskrivning av vissa variabel-villkor Skapa egna intervall för en variabel för utritning i karta Sök sträckor resultat i karta och tabell Kartan som visar ditt sökresultat Tabellen visar ditt sökresultat Analysera sträckor som du valt i tabellen Sortering i tabellen Exportera sökresultat till excel Exportera sökresultat till GPX-format Analysera sträcka Urval Analysera sträcka Visning Analysera sträcka (grafvyn) Navigationspanel och inställningar Skicka länk för aktuell analys Exportera data som inkluderar historikuppgifter Välj graf (48)

3 7.2.5 Grafdel visningen av själva graferna Inställningar i graferna - skiftnyckeln Kombinationsgrafer olika variabler visas i samma graf Karta, foto, tvärprofil vänstra delen av Analysera sträcka Fliken Om variabler Mer om kartan Mer om sträckindelningen FAQ vanliga frågor (48)

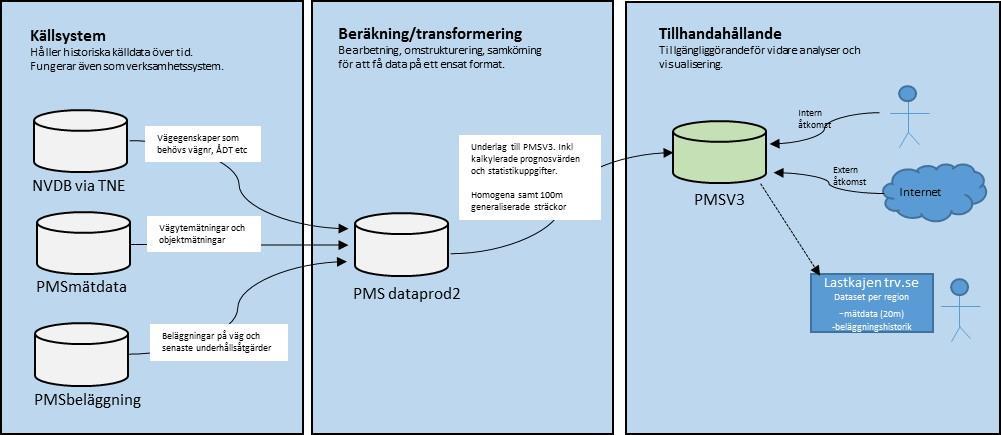

4 1 Nyheter i senaste releasen Innehåll i releasen (version 1.6.4) driftsatt 28 februari 2019: Nytt visningsalternativ i Sök sträckor: Sammanhängande sträckor. o Innebär att sökresultat visas som färre rader, genom att sammanhängande delsträckor presenteras som en separat rad. Start och slut för den sträckan anges. För att se varje delsträcka öppnar man undertabellen (med pil till vänster om raden). o Koordinater för de sammanhängades start/slut får man ut i excelexporten. Snabbval för att bara få fram data om värdvägar (i sök sträckor/avancerad sök) Åtgärdskategori blir sökbar variabel (ex Asfaltbetong, cementbetong, etc) Bättre textinformation på startsidan om vilket data man kan se i PMSV3 2 Vad är PMSV3? PMSV3 är ett system som visar vägytans tillstånd på statliga belagda vägar i Sverige. Tillståndet visas i tabeller, karta och grafer samt med foto. Data finns om belagda vägar i Sverige, dock ej om cykelvägar eller så kallade grenar (ex på/avfarter). PMS står för Pavement Management Systems, som är samlingsnamnet på tillämpningar för att analysera och redovisa data om tillståndet på vägnätet. Med hjälp av systemet kan man bedöma behovet av underhållsåtgärder på vägnätet och utvärdera tidigare åtgärder med avseende på exempelvis spårutveckling. I förlängningen är ett väl fungerande PMS det som hjälper Trafikverket att välja rätt åtgärder på rätt plats och att utföra dessa vid rätt tid. Data hämtas från flera system, sammanfogas i PMS Dataproduktion och kan sedan visualiseras i PMSV3. Från och med versionen som släpps 2015 vecka 6 uppdateras data i PMSV3 löpande nattetid när någon ny uppgift finns för en väg antingen i PMSmd (tidigare VYM) (vägytemätningar), eller i PMSBeläggning (tidigare VUH). Nedanstående bild illustrerar hur förhållandet är mellan systemen samt att der finns några olika sätt att få fatt på PMS-data. 4 (48)

5 2.1 Överblick funktionalitet I PMSV3 finns följande funktionalitet: Sök sträckor som presenteras i karta samt i tabellform o Utsökning av tillstånd via färdiga sökfilter (enkel sök) o Utsökning via egna sökvillkor (avancerad sök) Analysera sträcka som visar tillståndet för en viss väg i grafer, karta och via foto från vägen. o För IRI, spårdjup och kantdjup finns framräknade prognosvärden för sommarhalvåret varje år i fem år framåt (finns med från PMSV3-release maj 2013) 2.2 Vägarnas indelning i sträcklängder Man kan titta på data utifrån två typer av sträckindelningar i PMSV3. Samma mätdata (främst 20- metersdata) är kopplade till de olika indelningarna. Indelningen i 100-meterssträckor är nytt och är den som i första hand ska användas i PMSV3. Indelningen i homogena sträckor är det som uteslutande använts i tidigare PMS-system. Bilden illustrerar hur en väg delas upp i de två varianterna av sträckindelning. Exempel på hur beläggning och hastighet är representerade på en väg och hur det presenteras i PMSV3 i de två sträckindelningarna som finns metersindelning Indelningen i 100meterssträckor utgår från länsgränsen. För vägdata, till exempel hastighet, anges det som gäller på övervägande del av sträckan. Data som generaliseras på detta sätt är vägdata och beläggningsdata. Mätdata generaliseras inte utan anges exakt som det är mätt i form av 20-meterssträckor. Däremot har ett medelvärde räknats fram för varje 100-meterssträcka för de mätta värdena, exempelvis IRI Homogena sträckor Indelningen i homogena sträckor är baserad på att data är lika för hela den homogena sträckan. Sträckorna är homogena i fråga om vägdata (till exempel ÅDT och hastighet) och beläggningstyp. Hänsyn tas även till referenslänkar, så att en ny referenslänk ger en ny homogen sträcka. Längden på homogena sträckor kan vara allt från 1 meter till mer än 1 mil. För mätta värden finns ett medelvärde framräknat för den homogena sträckan. 5 (48)

6 Läs mer om indelningarna i slutet av användarmanualen. 2.3 Variabler som bara finns för en av sträckindelningarna Av olika orsaker finns vissa variabler endast för en av de två sträckindelningarna: Variabel 100-metersvariabel Homogen variabel Orsak till att den bara finns för en sträckindelning Beläggningslager 1, 2, 3 TYP X Beläggningstypen kan variera över en 100- meterssträcka och finns därför bara för homogena sträckor. Endast de tre översta lagren är sökbara. Beläggningslager 1, 2, 3 ÅLDER Beläggningslager 1, 2, 3 DATUM X X Samma som för beläggningslager TYP. Samma som för beläggningslager TYP. Beläggningslager översta Typ Beläggningslager översta Datum Beläggningslager översta Ålder Alla prognosvariabler (Fiktiv beläggning, medelvärden för IRI, spårdjup, kantdjup för framtida år, prognosmetod, årlig förändring) X X X X Motsvarar beläggningslager 1 för homogena sträckor men är inte lika exakt. Avser den mest gällande beläggningen på varje 100-meterssträcka för det översta beläggningslagret. Har tagits med för att möjliggöra sökningar på beläggningslager tillsammans med prognosvärden, som ju endast finns för 100-metersvärden. Variabler som avser prognostiserade medelvärden för de variabler som är med i underhållsstandarden. Prognoser är endast framräknat för 100-meterssträckor. Avvattningsbristkod X Beräknat för 20-metersdata men endast för 100-metersindelningen. Beslut taget inom verksamheten att det endast ska avse 100- metersindelningen/generaliserat data. 6 (48)

7 2.4 Graferna visar data i en riktning i taget I PMSV3 ser man på data i graferna i en riktning i taget. Längdindelningen i löpande längd är också gjord på det sättet. Längdangivelserna anges i varje riktning som löpande längd=0 (noll) vid länsgräns och räknas upp för varje meter tills vägen tar slut eller till nästa länsgräns. När man passerar en länsgräns börjar längdindelningen från noll igen. I motsatt riktning anges löpande längd som noll från motsatt länsgräns. Detta innebär att en punkt i en riktning inte har samma löpande längd som motsatt sida av vägen. Löpande längd: 0m 2 000m Riktning med Löpande längd: 4535m Riktning mot Löpande längd: 4500m 2 000m Löpande längd: 0m Bilden illustrerar hur löpande längd anges per riktning med start vid vägens start respektive vid länsgräns. 2.5 Data du kan använda i PMSV3 Trafikverket har data för mätningar och beläggningar gjorda redan under första halvan av 1900-talet. För att göra resultattabellerna tydliga i sökningen av sträckor har beslutet tagits att inte hantera historiska data i Sök sträckor-funktionen. Det man tittar på där är istället senast gällande data. Det enda undantaget är att du kan ställa villkor mot beläggningslager, typ och ålder, för de tre senaste beläggningslagren, i sök sträckor för homogena sträckor medan det för generaliserade sträckor (100m) finns villkor endast för översta lagret. I analysera sträcka, där graferna visas, kan du däremot se på all historik som finns i databaserna. Du väljer själv vilka serier du vill titta på i graferna. Vägdata är dock fortfarande de senast gällande. 7 (48)

8 2.6 Process för underhåll av väg Det är främst P01, P02 och P06, de gröna delarna, inom processen som stöds av PMSV3. Men även i de övriga, de blå delarna, kan tillämpningen vara till hjälp i viss uträckning. Planerare Planerare mfl. Projektledare P01 P02 P03 P04 P05 P06 Planering Vägnät Framtagande av åtgärdsobjekt Projektering Upphandling Produktion Uppföljning objekt/vägnät Behov: ta fram plan för vägunderhåll för kommande år Behov: Skapa lista med möjliga åtgärdsobjekt Behov: Planera upp objekt med åtgärder Behov: Genomföra upphandling av entreprenörer Behov: Genomföra åtgärder för upphandlade objekt Behov: Genomföra uppföljning av vägnät efter genomförda åtgärder P07 Uppföljning av kontraktsvillkor (garantibesiktning) Behov: Genomföra uppföljning av kontrakt för genomförda åtgärder på objekt Processmodell för arbetet med underhåll av vägbeläggning. 3 Begreppsförklaring Begrepp som förekommer i systemet tillsammans med förklaringar: Begrepp Förval Geografiskt urval Grafmall Förklaring Avser geografiskt urval i Sök sträckor. Ditt val av område sparas och visas som förval varje gång du går in i systemet. Urval efter vad det är man vill titta på geografiskt sett (region, kommun, län, vägnr). Ett antal förvalda grafer som sparats som en mall. Koordinater Sweref 99 Körfält Län Riktning Hämta data endast för en riktning för normal väg (tidigare kallat representativ riktning) Anges som 10, 20 och så vidare. (Körfält 10 motsvarar körfält 1 i vissa andra system). Anges med länets bokstav Anges som "med" eller "mot" (i vissa andra system används framåt respektive bakåt ). Om detta val är ibockat vid sökning i Sök sträckor får man bara träff på data för ett körfält/en riktning för vägen. Syftet är att inte få dubbel väglängd i sökresultatet samt att mätningar fortfarande oftast görs i bara en riktning och man vill ha senaste tillgängliga mätdata. MED är den riktning som gäller 8 (48)

9 för alla vägar som inte har ett undantag om att det är MOT som gäller. Data om detta hämgas från mätdatasystemet PMSmd. Är det urbockat kan man få träffar för båda riktningarna om vägen har mätningar i båda riktningarna. Detta gäller normal väg. För syskonlänkar/delad körbana hämtas alltid data för flera körfält och båda riktningarna. Sammanhängande sträcka Sökfilter Variabel Sammanhängande sträckor slår samman de delsträckor som kommer direkt efter varandra längs ett vägnummer (inkl samma riktning och körfält). Ett kort glapp kan tillåtas. Är det större avstånd blir det en ny sammanhängande sträcka. Nyttan är att få start och slut samt en summerad längd för en sammanhängande sträcka. En sökning med villkor sparas för att kunna användas igen. Lista med begrepp som exempelvis IRI, spårdjup och hastighet som användaren kan välja bland för att skapa villkor i avancerad utsökning. Är data som hämtats från PMS Dataproduktions databas. För de variabler som har fasta värden kan man välja att ta med flera värden i ett och samma villkor. För till exempel slitlagertyp kan man välja att ställa villkor mot både betong och bituminös. Villkoren väljs med ctrl+musklick eller shift+musklick. Villkor för variabler med fasta värden Vägtyp Funktionen behövs för att kunna kombinera villkor ex iri>5 med flera värden på nästa villkor exempelvis Slitlagertyp = (betong eller bituminös). Samlingsnamn för till exempel motorväg, mötesfri motortrafikled, två-fältsväg. I vissa fall kan en väg ha flera vägnummer under en sträcka av vägen. Då kallas huvudvägnumret för Värdväg och det/de andra vägnumren för gästväg/ar. Oftast är det lägsta numret som är värdvägen. Värdväg (/gästväg) I sök sträckor/avancerad sök kan man välja att bara hämta värdvägar (genom ett snabbval) eller så kan man lägga in ett villkor med variabeln Vägroll och där välja värdväg. Man kan där även välja gästväg om man endast vill få ut dem sökresultatet. För 100-meterssträckor beräknas framtida medelvärden för för IRI, Spårdjup samt Kantdjup. De finns som serier att välja i grafer för 100-meters medelvärden. De finns även som variabler i sök sträckor och i dataexporten i Analysera sträcka. Förutom framtida tillståndsmedelvärden räknas det fram vilken årlig förändring som gäller per variabel. Denna är samma för alla prognostiserade år för respektive variabel. Prognosvärden/variabler När mätta tillstånd visar att det blivit en förbättring utan att det finns någon registrerad åtgärd, visas en fiktiv beläggning. Detta räknas fram efter den senaste registrerade beläggningen. Det 9 (48)

10 finns en separat graf för de fiktiva beläggningarna det vill säga de blandas inte med de registrerade åtgärderna. Vilken prognosmetod som använts vid beräkningarna presenteras per variabel (finns fyra metoder - se dessa i PMSV3 under fliken Om variabler och variabeln Prognosmetod). Alla dessa värden finns både som grafer och som variabler i Sök sträckor samt i dataexporten från Analysera sträcka. 10 (48)

11 4 Hjälp och ikoner i systemet Det finns flera sätt att få hjälp i systemet. Nedan beskrivs funktionen hos respektive ikon eller knapp. Funktion Via ikon/knapp Användarmanual, kopplad till den funktion du befinner dig vid Kort info om en specifik funktion Upplysning eller bra att veta Ta bort Ändra Starta sökning Visa eller återgå till sökvillkor i Sök sträckor när man redan fått fram ett sökresultat. Döljer respektive visar sökresultat eller karta Knappar i Analysera sträcka för att välja att bara se grafdelen eller bara vänstra delen med karta, foto, tvärprofil eller att återgå till att se båda (mittenvalet). Återställer sorteringen i en tabell till den ursprungliga (län, kommun, vägnummer, start löpande längd och vägriktning). Lägga till eller ta bort informationskolumner eller ändra ordningen på kolumner. Ytterligare ikoner finns i kartan, se mer om den i kapitlet om karta i denna manual. 11 (48)

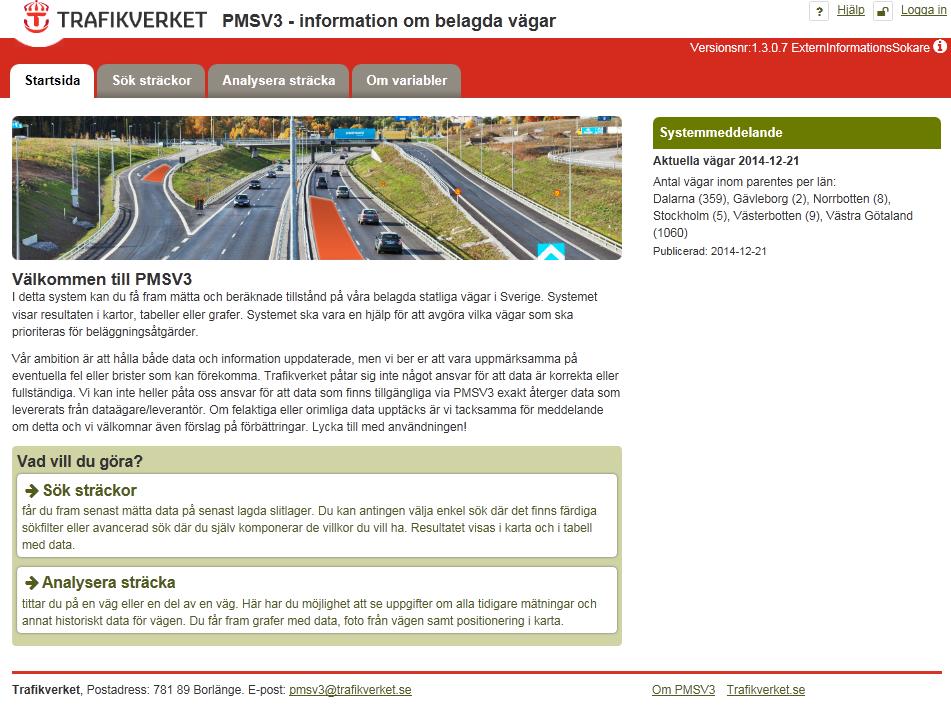

12 5 Startsidan Navigering via flikar. Vid mindre skärm ersätts de med meny: Systemmeddelande Direktlänk till flik Navigeringen i systemet sker i huvudsak via flikar. På startsidan finns dock även länkar med en kort förklaring till vad man hittar på varje flik. Man behöver inte söka behörighet för att använda pmsv3 utan det är tillgängligt för alla. 12 (48)

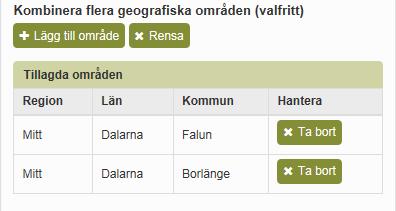

13 6 Sök sträckor I Sök sträckor kan du söka fram data om tillståndet på vägen genom att få information om de senaste mätningarna som är gjorda på den senaste beläggningen. Du kan även få information om vilka de tre senaste beläggningslagren är samt när de är gjorda. 6.1 Enkel sök Vill du använda driftområde som urval, byt flik. 2.Välj ett sökfilter. 1.Välj område för sökningen 3.Välj hur du vill att sökreultatet ska visas läs info i i-et om vad det innebär. 4. Klicka på SÖK för att få fram sökresultatet 1. Välj område: Du kan välja antingen geografiskt område eller driftområde. Region, län och kommun kan du välja genom att börja uppifrån och först välja en region och sedan ett län eller också kan du gå direkt på län eller kommun och välja ur den listan. Du behöver inte göra alla tre valen, region, län och kommun. För att lägga till fler områden i samma sökning, klicka på Lägg till område detta behövs alltså inte om man bara söker på ett område: Valt område hamnar då i en lista och du kan lägga till fler eller ta bort ett eller flera: 13 (48)

14 Systemet minns senaste val du gjort avseende län/region/kommun eller driftområde (cookies används). Systemet minns ockå och visar senast använda flik avseende underhållsområde eller geografiskt område (cookies används). 2. Välj ett sökfilter När du har valt område ska du välja ett sökfilter genom att markera ett av de färdiga sökfiltren i listan. Välj det sökfilter du vill använda för sökningen. Klicka på i-et för att få mer info om sökfiltret. 3. Välja visningsalternativ i sökresultattabellen Vanliga sträckor = varje 20-meterssträcka eller 100-meterssträcka presenteras som en separat rad. Sammanhängande sträckor = de korta delsegmenten som följer direkt efter varandra inom samma vägnummer och körfält visas som en rad, en så kallad sammanhängande sträcka. Med det visningsalternativet kan man öppna en undertabell för respektive rad och se vilka ingående delsträckor som utgör den sammanhängande sträckan. 4. Klicka på Sök När du har valt både område och sökfilter samt den variant av visningalternativ du önskar klickar du på Sök och får då fram sökresultatet enligt gjorda val. 14 (48)

15 6.2 Avancerad sök skapa egna sökvillkor När du vill skapa egna sökvillkor eller korrigera i villkor i färdiga sökfilter ska du använda Avancerad sök. 2.Välj om du bara vill att data ska hämtas för EN riktning för normal väg (för att slippa få flera uppsättningar information om samma vägsträcka.) 3. Välj om endast data om värdvägar ska hämtas. 1.Välj område - Samma som i Enkel sök. 4.Skapa sökvillkor. Se beskrivning nedan. 1. Välj område Funktionen är densamma som i enkel sökning. De förval av område du har gjort gäller även här. Gå till beskrivningen för val av område. 2. Välj sträcktyp 100-meterssträckor är förvalt. Innebär indelning av sträckor på 100 meter räknat från vägens start. Homogena sträckor innebär att sträckindelning skapats baserat på att data om vägen ska vara samma inom en och samma homogena sträcka. Ex. vägbredd, hastighet, beläggningstyp. När någon av parametrarna förändras innebär det att en ny homogen sträcka skapas. 3. Val av vilka typ av vägsträckor man vill få fram i sökningen Ett val som är förvalt från början är att hämta data endast för en riktning för normal väg. Det innebär att sökningen endast hämtar ut mätdata för den riktningen som ses som huvudmätriktningen trots att det finns mätningar för både med och motriktning på den vägsträckan. Detta gäller endast normal väg! För separerade vägar får man alltid fram alla mätningar oavsett vägriktning. Ytterligare ett val du kan göra för vilket data som ska hämtas ut är valet att bara hämta värdvägars data: 15 (48)

16 Hämta endast data för värdvägar kan väljas. Förklaring: I vissa fall kan en väg ha flera vägnummer under en sträcka av vägen. Då kallas huvudvägnumret för Värdväg och det/de andra vägnumren för gästväg/ar. Oftast är det lägsta vägnumret som är värdvägen. Nyttan med att bara ta med värdvägar i sökningen är att man får fram rätt totala väglängd. Är både värd och gästvägar med får man ju längre väglängd då samma vägsträcka blir med flera gånger. I våra kartor finns ett kartlager som visar gästväg statlig om man vill se var gästvägar finns. OM man istället utpekat skulle vilja söka fram endast gästvägar, för att i en separat sökning se de mätningarna, så väljer man i Ange villkor variabeln Vägroll och väljer värdet gästväg. 16 (48)

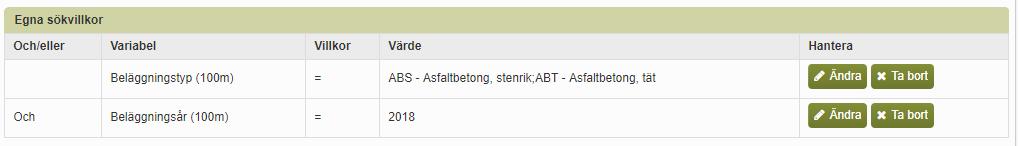

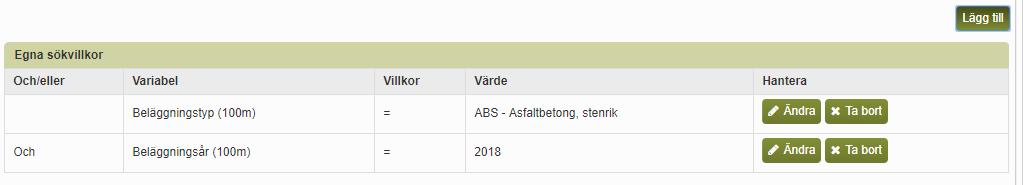

17 4. Skapa sökvillkor För att välja villkor för sökningen finns två sätt: 1. Välj ett färdigt sökfilter i Gemensamma sökfilter a. Fäll ut rubriken och välj önskat sökfilter b. Via i:et på varje sökfilkter kan du läsa mer om vad det är för villkor som ingår. 2. Själv skapa dina villkor genom att välja variabler och värden för dem. Skapa villkoren. -Välj variabel du vill ställa villkor för (välj ur listan). -Ange villkor (=, <, > osv ur listan) -Ange värde skriv in själv eller välj ur lista om det finns. Klicka på Lägg till: Villkoren hamnar i villkorsmatrisen nedanför. Du kan välja att lägga till ytterligare villkor. Då ska du också välja på OCH eller ELLER. OBS! Kombinerar du ELLER och OCH-villkor ska alla ELLER-villkor ligga överst. Annars blir sökningen inte korrekt. För variabler med VÄRDELISTOR, som exempelvis Beläggningstyp, kan man välja flera VÄRDEN direkt, genom att använda CTRL-knappen. Valen i exemplet i bilden innebär Hämta data som avser sträckor med ANTINGEN ABS eller ABT lagt (48)

18 5. Välj visningsalternativ Vanliga sträckor = varje 20-meterssträcka eller 100-meterssträcka (beroende på villka variabler du tagit med) presenteras som en separat rad. Sammanhängande sträckor = de korta delsegmenten som följer direkt efter varandra inom samma vägnummer och körfält visas som en rad, en så kallad sammanhängande sträcka. En pil visas framför varje sådan rad se bilden nedan. Klickar man på pilen öppnas en undertabell för den raden och man ser vilka ingående delsträckor som utgör den sammanhängande sträckan. Den sammanhängande raden har fasta kolumner med endast Län, vägnr, riktning, körfält, Löpande längd start, Löpande längd slut samt längden för den sammanhängande sträckan. De variabler man ställt villkor på avgör vilket data som gjorts till sammanhängande sträckor. De variablerna samt övriga man valt till i kolumninställningar visas i undertabellen, se exempel nedan: 18 (48)

19 6. Välj kolumninställningar De variabler du valt att ställa villkor för hamnar direkt som valda kolumner. Men du kan själv välja att lägga till fler variabler som ska visas som information. Vid klick på knappen kolumninställningar öppnas denna dialog där du ser alla variabler du kan välja att ta med. De visas i vänstra kolumnen. Använd gröna pilen för att flytta en variabel till högra sidan, som visar alla variabler som kommer visas i sökresultat-tabellen. Vill du ändra i vilken ordning kolumnerna ska visas bockar du för den variabel som ska flyttas och använder pil-tangenterna (se nedan) för att ändra ordningen. Klicka Spara för att applicera valen av kolumner och ordningen. 19 (48)

20 6.2.1 Beskrivning av vissa variabel-villkor I Avancerad sök finns vissa villkor som kan behöva viss förklaring av vad man får fram för resultat: Villkor Värde-val Resultat Knappen Sök träffar där inget inrapporterat värde finns Välj variabel men klicka på knappen istället för att välja ett värde. Sträckor som ej har något värde i databasen för vald variabel. Vägroll- värdväg Välj värdväg Endast de vägar som är klassade som värdvägar. Dvs gästvägar utesluts. Vägroll- gästväg Välj gästväg Endast de vägar samt delar av vägar som klassats som gästvägar Löpande längd Avser start löpande längd. Ange ett löpande längdvärde. Hämtar homogena eller 100m-sträckor som startar i eller efter angiven löpande längd. 20 (48)

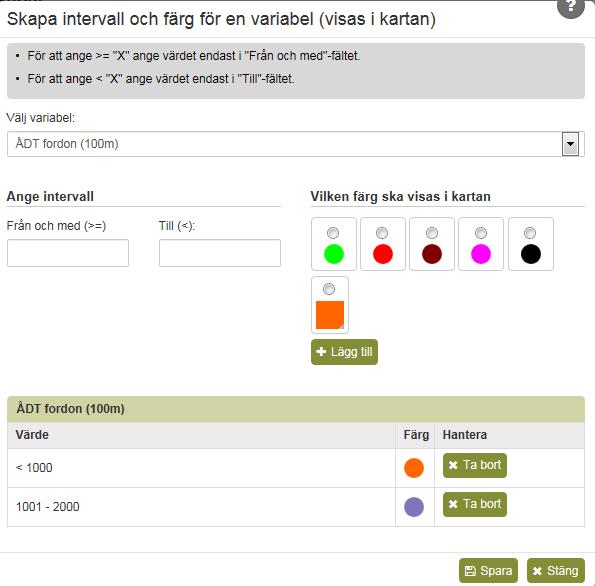

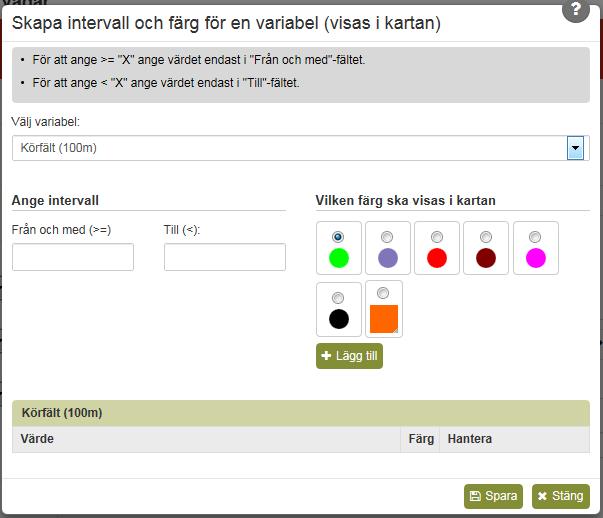

21 6.2.2 Skapa egna intervall för en variabel för utritning i karta Det är möjligt att själv ange intervall för en variabel, ange vilken färg de ska ha och få dem utritade i kartan. När du har klickat på Välj dyker en dialogruta upp där du får välja en av de variabler du har med i din sökning. Välj en variabel ur listan. De variabler som finns med som villkor samt som visningsvariabler ii sökresultattabellen går att välja. Gå vidare med att skapa intervallen och välj färg för respektive intervall. Klicka på Lägg till när ett intervall är klart. 1.Ange värde i Från-fältet och i Till-fältet. ( Till motsvarar mindre än ) 2. Välj färg. Det fyrkantiga valet är en palett där du kan välja från många olika färger. 3. Klicka på Lägg till 4. Intervall och färgval hamnar i matrisen Dina egna valda intervall visas utritade i kartan i sökresultatet efter att du klickat på knappen sök. 21 (48)

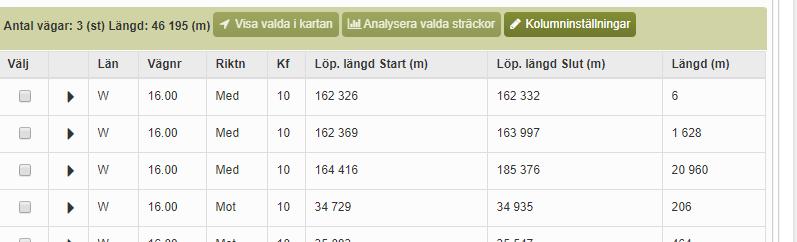

22 6.3 Sök sträckor resultat i karta och tabell Sökresultatet visas i form av en karta med markering av de sträckor som stämmer med sökvillkoret. Samma sträckor presenteras i tabellform. Har du använt 100-meterssträckor är det vad som presenteras. Har du valt att ta med med 20- metersdata blir det dock upp till fem rader för varje 100-meterssträcka. Har du valt valet visningsalternativet vanliga sträckor ser det ur så här varje separata delsegment som en egen rad: Klicka på Visa/ändra villkor och du ser urvalsvyn igen. Har du valt visningsalternativet sammanhängande sträckor ser resultatet ut så här en rad för en sammanhängande sträcka och möjlighet att öppna för att se vilka de ingående delsegmenten är: Den sammanhängande raden har fasta kolumner med Län, vägnr, riktning, körfält, Löpande längd start, Löpande längd slut samt längden för den sammanhängande sträckan. De variabler man ställt villkor på avgör vilket data som gjorts till sammanhängande sträckor. De variablerna samt övriga man valt till i kolumninställningar visas i undertabellen, se exempel nedan: 22 (48)

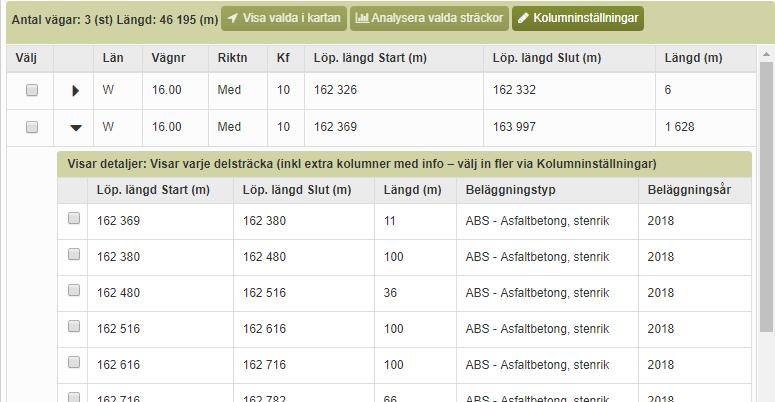

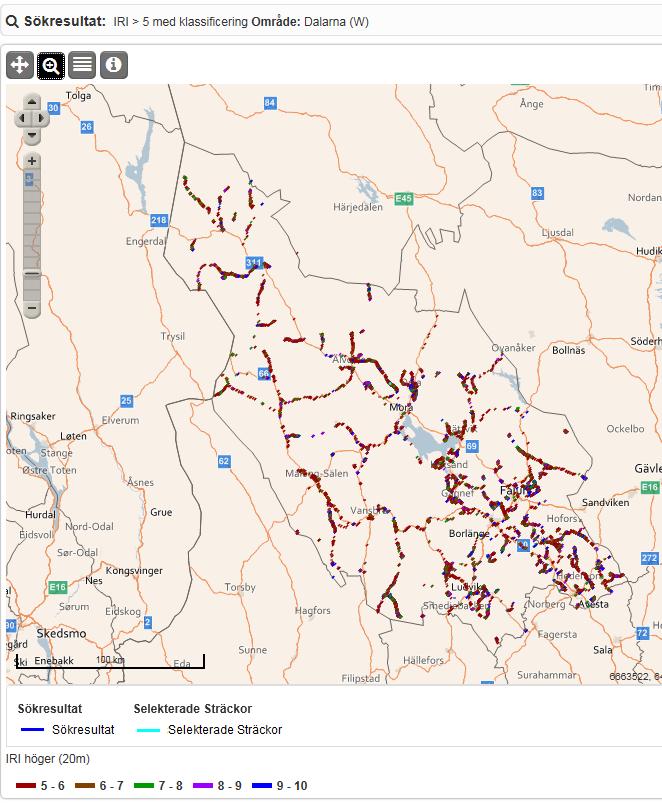

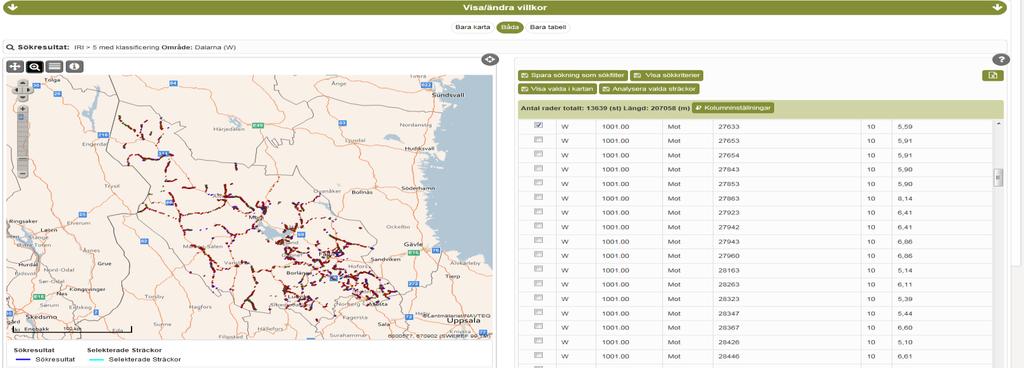

23 Vill man se flera informationskolumner per rad i undertabellen lägger man till det via knappen kolumninställningar Kartan som visar ditt sökresultat Området du har valt anges ovanför kartan. Om du har valt ett färdigt sökfilter som villkor står filtrets namn där. De sträckor som stämmer in på valda villkor har ritats ut i kartan med en färg. Om du klickar på en sträcka i kartan markeras motsvarande rad i tabellen. Zooma i kartan -genom att klicka på förstoringsglaset och sedan klicka i kartan. -via skrollhjulet på musen. -via + och i kartnavigeringen. Teckenförklaringen under kartan beskriver vilken färg som avser vad. Selekterade sträckor = sträckor du bockat för i tabellen och valt att zooma till blir markerade med turkos färg. 23 (48)

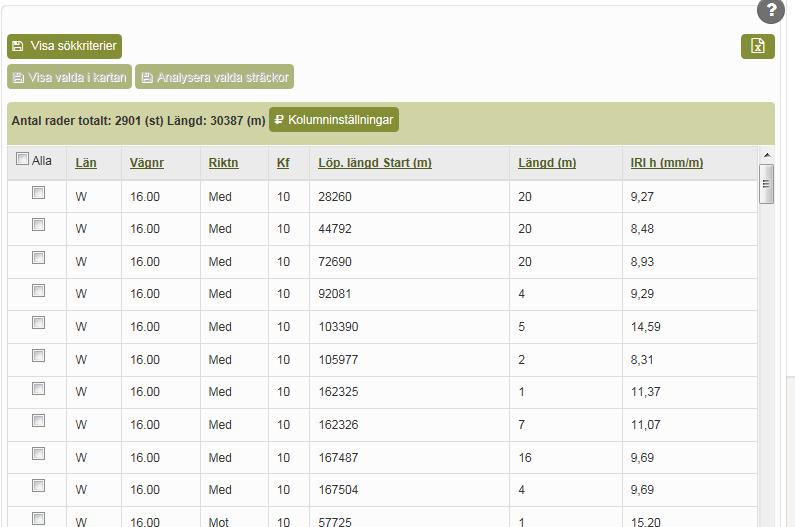

24 6.3.2 Tabellen visar ditt sökresultat Tabellen visar alla data som motsvara dina sökvillkor och kolumninställningar. Tar dig till Analysera sträcka (graferna) för de sträckor du markerat i tabellen. Sortera på en kolumns värden genom att klicka på rubriken. Med Kolumninställningar kan du lägga till fler variabler, ta bort eller ändra kolumners ordning. Bocka för en eller flera rader i tabellen och klicka här så får du sträckorna upplysta i kartan samt en inzoomning. Sökträffarna är uppdelade på flera sidor. Exportera hela ditt sökresultat till excel. Kartan exporteras i den zoomnivå du ser på skärmen. OBS! Om man valt visningsläget Sammanhängande sträckor kan man inte sortera på rubrikerna den tabelltypen klarar inte det! Knapp Förklaring Visar urvalsvyn igen så att du kan ändra din sökning. Visar upp vilka sökkriterier som valts, samtidigt som du är kvar på sidan med tabellen och kartan. Du kan lägga till fler kolumner med variabler, ta bort kolumner eller ändra ordningen på dem. (Dessa variabler påverkar inte sökvillkoret, utan ger bara ytterligare info om de resultatrader man redan fått fram) 24 (48)

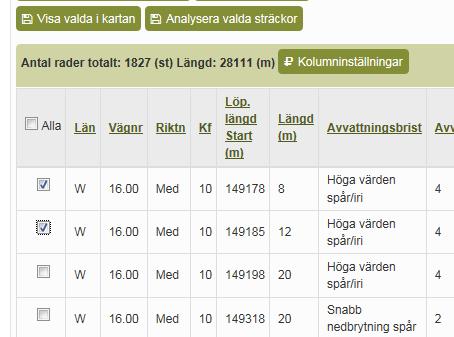

25 6.3.3 Analysera sträckor som du valt i tabellen Du kan gå till analysera sträcka från ditt sökresultat för att titta på data i grafer. Bocka för sträckor i tabellen som du vill titta mer på och klicka sedan på knappen Analysera valda sträckor. Systemet skapar start och slut per väg baserat på de valda sträckorna och det är den sträckan som kommer visas i grafen i analysen. Har du valt sträckor som befinner sig på olika vägnummer skapar systemet olika sträckor och du får välja en av dem. Systemet har skapat en sträcka per väg (och riktning i aktuella fall)baserat på de sträckor du valt i tabellen i ditt sökresultat. Klicka på Välj för den väg du vill titta på i analysen och välj sedan Gå till analys Sortering i tabellen Tabellen är sorterad i ordningen län, kommun, vägnummer, start löpande längd och vägriktning. Du kan själv sortera på någon annan kolumn genom att klicka på kolumnrubriken (fungerar dock inte för sammanhängande sträckor-tabeller). Om du vill återgå till ursprungssorteringen ska du klicka på knappen återställ sortering som syns när du har gjort en egen sortering. 25 (48)

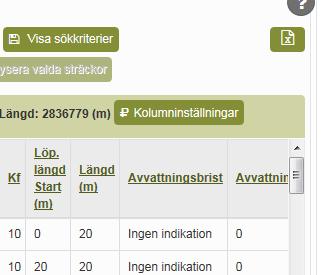

26 6.3.5 Exportera sökresultat till excel Resultatet av sök sträckor, kartan och tabellen, kan du exportera till excel. Det du exporterar är HELA sökresultatet. Du klickar på knappen Exportera högst uppe till höger ovanför tabellen Du får då upp följande dialogruta: Du kan själv välja att inte ha med kartbilden genom att bocka ur det valet. Zoomnivån i kartan bestämmer du själv genom att zooma kartan så som du vill att den ska se ut vid exporten. Det är exakt den kartbild som syns på skärmen som du får ut i exporten. Resultatet får du som en länk i ett e-postmeddelande. Filen du kan hämta via länken är en excelfil med flera flikar: En flik för kartan En eller flera flikar för data (har du valt sammanhängande sträckor blir det två flikar) En flik med info om att det är du som exporterat data ur PMSV3 samt vilka villkor du använt 26 (48)

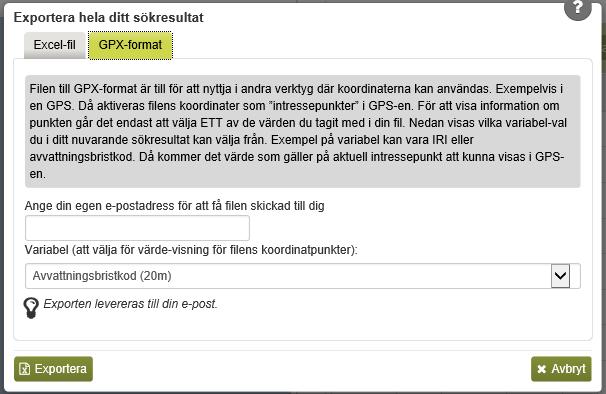

27 6.3.6 Exportera sökresultat till GPX-format Du kan exportera dina sökträffar till en lista i formatet GPX som exempelvis kan läsas in i en GPS eller användas i andra produkter som nyttjar koordinatpositionering. Resultatet i en GPS blir intressepunkter. För att läsa in filen i en GPS behövs en programvara installerad på datorn, olika för olika GPS-märken, men kallas POI-Loader ( point of interest ). Ta fram ett sökresultat i sök sträckor, klicka på knappen för export och välj GPX-format. Från och med maj 2016 kan man även välja 100- metersdata och få koordinater för dem. Välj en av de variabler du har i ditt sökresultat du får med dig den variabelns värde som info för punkten. Du får då upp en dialogruta där du kan välja EN variabel som du vill få med värdet för, i form av information om punkten, i din GPX-fil. De du kan välja bland är de variabler du har med i sökresultattabellen. Ange även den e-postadress du vill ha filen till. Gör så här: 1. Börja med att ladda hem POI-loader för Garmin (om ni har en Garmin-GPS). 2. Koppla ihop dator och GPS med sladd 3. Generera och exportera GPS-fil i PMSV3 och spara ner den på din dator. 4. Öppna POI Loader och välj din sparade fil. 5. Punkterna sparas som intressepunkter i din GPS 6. Ta bort sladden och starta om GPS-en. Gå i menyn på GPS-en och gå till intressepunkter. Där finner du dina punkter med tillhörande info om en av variablerna. 27 (48)

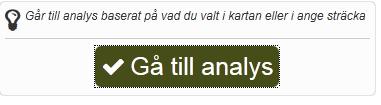

28 7 Analysera sträcka Här kan du välja en hel väg eller del av väg och få fram grafer som visar tillståndet på vägen. Du kan även se foton från sträckan och en karta med markering av var visade data är hämtade från. 7.1 Urval Analysera sträcka Här gör du ditt geografiska urval för vad du vill titta på för väg eller delsträcka. Du kan endast titta på ett vägnummer inom ett län i en riktning i taget. För att se motsatt riktning kan du använda knappen Byt riktning. I graferna kan du titta på hela den valda vägen, inom valt län, även om du väljer att gå in med en kortare delsträcka. Den valda delsträckan är det som kommer visas i graferna från start. 28 (48)

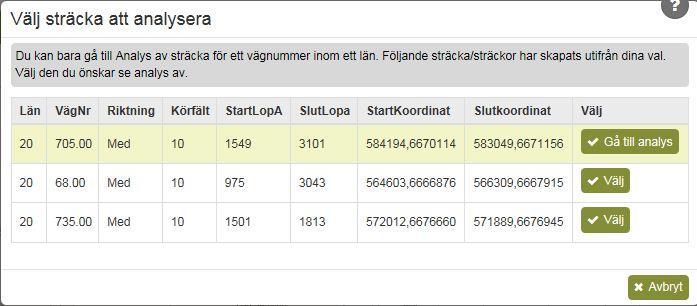

29 Urvalet kan göras på två sätt: 1. Urval via Ange sträcka: 1. Välj ur listorna a. Län b. Vägnummer c. Riktning 2. Markera det val du önskar av: a. Hela vägen b. Löpande längd i. Ange vilka längder c. Koordinater i. Ange koordinater 3. Klicka på Skapa sträcka. 4. Vald sträcka ritas ut i kartan. Är du nöjd med valet klicka på: Gå till analys 29 (48)

30 2. Urval via kartan a. Zooma i kartan så att det område du vill markera är relativt stort. b. Klicka på knappen Startpunkt ovanför kartan. c. Sätt ut startpunkten på önskad väg genom ett klick med musen. d. Klicka på knappen Slutpunkt ovanför kartan. e. Sätt ut slutpunkten någonstans på samma väg och sida som startpunkten. f. Systemet ritar ut sträckan mellan start och slut. g. Nu är knappen Gå till analys aktiv. Klicka på den och du får fram ett nytt fönster med grafer. Du kan byta riktning när en sträcka ritats ut. Rensa när du vill göra ett nytt val. Hämta din position. Här kan du klicka för att systemet ska hämta upp din position när du är ute vid en väg. Punkten sätts ut som start och slutpunkt anges 200 meter efter start. Du sätter ut start och slut genom att klicka på Startpunkt /Slutpunkt och sedan klicka på önskad väg och punkt i kartan. Klicka på Gå till analys för att få fram analysfönstret när du valt din sträcka. Systemet beräknar och ritar ut sträckan mellan punkterna. Den utritade sträckans uppgifter för start och slut, i löpande längd och koordinater, syns som information i delen Ange sträcka till höger om kartan. 3. Genom att hämta in min position (när man är ute vid vägen) a. Klicka på ikonen överst till höger i kartan. b. Systemet försöker då hämtar in din fysiska position och lyckas det sätts den punkten ut som startpunkt c. Slutpunkt sätts 200 meter senare på vägen. d. Du kan sedan justera start och slutpunkten om du önskar. 30 (48)

31 7.2 Visning Analysera sträcka (grafvyn) Visningen i analysera sträcka öppnas i ett eget fönster för att inte systemets flikar ska ta plats på sidan. Sidan är uppdelad i ett antal delar: 1. Navigationspanel och inställningar överst på sidan 2. Grafdel (beläggningslager och övriga grafer) på höger sida 3. Karta, foto, tvärprofil på vänster sida Navigationspanel och inställningar Navigationspanelens övre del innehåller en presentationsdel som beskriver vilken väg som visas i vyn samt specifik delsträcka om du har valt en sådan. Överst visas valt län och vägnummer samt den totala längde för den vägsträcka som visas i graferna. Vid klick på pilen (inringad) visas detaljer om Ditt startval, dvs start och slutpunkt du angav i Urval analysera sträcka eller som du valde i sök sträckor inför öppnandet av grafvyn. Återgå till startval är en länk så du snabbt kan återgå till ditt urspungsval avseende start och slut för visad sträcka. Hantera data I högra övre kanten finns en knapp för att få fram verktyg för att exportera data mm. Beskrivs närmare under separat rubrik i manualen. 31 (48)

32 Den riktning som visas i graferna visas med markerad knapp. För att byta riktning, klicka på den andra riktningens knapp. Motsatt riktning av vägen visas då i graferna. Visar vilket körfält presenterat data avser. Välja annat körfält via listan. Antal meter som visas i graf. Välj själv annat värde genom att skriva i önskad längd i grafen. Ställ postionslinjen på den punkt du vill ska vara mitten på grafen och ange sen längd på graf. Visa bara grafdelen eller bara vänstra delen (foto, karta, tvärprofil). Med mittenknappen återgår man till att visa båda. Visar den position som markören i kartan och graferna står vid. Ange ett nytt värde, klicka på Gå till och positionsvisarna och foto flyttar sig dit. Uppdaterar löpande din position när du är ute i fält via GPSsignal (vid På). Funktion att använda i fält. Förutsätter GPSsignal. Välj vilka grafer du vill visa. Nya grafer hamnar överst. Se förklaring nedan. Visar vilket av valen som gäller för alla grafer (som visar mätserier). Klicka på knappen för att se vilka andra val som finns och som kan appliceras på alla grafer på en gång (alla grafer som visas när detta val görs). Valen är: Senast gällande mätdata för varje del av vägen visas. Gör att en mätserie kan brytas för att visa data från en nyare mätning. Endast mätningar som är gjorda efter senaste rapporterade beläggningen för respektive vägsträcka visas. Data för senaste mättidpunkt visas. Även om inte hela vägen har mätdata i den mätningen så visas endast data från den mätserien (datumet). Gör dina egna val av årtal. Visningen slår igenom på alla grafer du har framme i din visning. 32 (48)

33 Man kan även anpassa en specifik graf med egna inställningar just för den. Det görs via verktygsknappen på respektive graf. För att återställa funktionen att gälla för ALLA grafer igen, använd knappen Grafserier på nytt och välj exempelvis Senaste mätdata. Överst i graferna framgår vilket val som är gjort. I bilden nedan är det alltså senste mätdata för nuvarande beläggning som är val. Texten ovanför grafen visar vilket val som gäller för den specifika grafen. Spela -knapparna Under verktygslisten finns en navigationspanel för att förflytta den punkt som visas. Panelen följer med när man skrollar i grafvyn. Spela-knappar samt stega-knappar som flyter med i webbsidan när man skrollar. Navigationspanelens knappar: Knapp Förklaring Spela-knapp med kontinuerlig förflyttning med 20 m i taget Spelar upp förflyttning eller låter dig stega fram med knapptryck. För muspekaren över knappen för att se förklaring. Snabbspela med kontinuerlig förflyttning 100 meter i taget Stega framåt 20 m Stega bakåt 20 m Snabbstega framåt en hel graflängd Snabbstega bakåt en hel graflängd Stäng av spela-funktionen 33 (48)

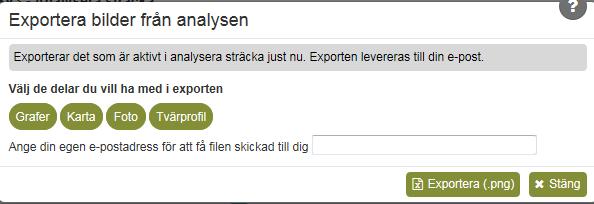

34 Funktioner för knappen Hantera data Ett antal funktioner finns att tillgå under knappen Verktyg. Här beskrivs de var för sig under separata rubriker: Exportera bilder av grafer, foto Du kan exportera det du ser i analysfönstret till excel. Du får bilder av graferna i den längdindelning du har på skärmen, du får med det foto som syns på skärmen, den tvärprofil som syns samt kartan i det zoomläge du har när du ber om export. För att starta exporten väljer du Exportera grafer under Hantera data-knappen: Du får då upp följande dialogruta: Du väljer själv att avaktivera det du inte vill ha med i exporten genom att kicka på knapparna. Ange e-postadress filen ska skickas till. Du får sedan e-post med en länk till excelfilen som innehåller alla bilderna. Beläggningshistorikgrafen, om den fanns med som vald graf, finns på en egen flik. Bilderna som skapats av graferna med mera är i formatet png. Du kan själv kopiera en eller flera bilder från excel-filen och lägga in det i någon presentation eller e-post. 34 (48)

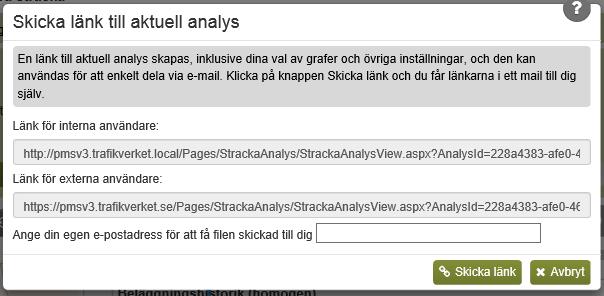

35 Om bara karta - läget är valt vid export till excel är det den storleken som exporteras, dvs det är din möjlighet att få ut största möjliga karta Skicka länk för aktuell analys Om du väljer skicka länk för aktuell analys så kommer denna ruta upp: Ange e-postadress länken ska skickas till Exportera data som inkluderar historikuppgifter Du kan välja att exportera data från grafvyn. Du får då välja mellan vilka år du vill ha ut mätningar för och vilka variabler/kolumner du vill ha med. Du kan inte ställa villkor på värden för variablerna utan du får allt data för den sträcka du valt. De data du kan få ut är all historik för mätningar. MEN du kan bara då ut senaste beläggningen och bara senaste gällande vägdata. Vill man titta på tidigare beläggningar får man göra det i beläggningshistorikgrafen. 1. Klicka på knappen Hantera data. 2. Väljd där Exportera data. 3. Du får då upp följande dialog där du måste göra flera val: 35 (48)

36 Du får förvalt den längd/sträcka som du har i graferna. Markera vilka körfält du vill ha data för. Varje körfält får egen flik i filen. Markera om du vill använda 100-metersdata eller homogena data. Eller så markerar du att du vill ha HELA vägens längd istället. Du anger datum för vilken period du vill ha mät- och statistikdata. Väljer du dagens datum i båda blir det senaste mätning innan dess. För att enkelt välja dagens datum klicka på önskat datum i kalendern (öppnas genom ett klick på ikonen). Du kan annars skriva datumet enligt ÅÅÅÅ-MM- DD. (Väg och beläggningsdata visar senast gällande värden och det är inte ändringsbart.) 1. Flytta över de variabler du vill ha med i ditt uttag till den högra kolumnen. Detta är enda sättet ange vilka variabler som ska med det påverkas inte av vilka grafer du tittat på. 3. Klicka i rutan om du vill ha en fil för motsatt riktning med samma inställningar som du just valt. Filen/filerna levereras via e-post till dig som en länk där du kan hämta dina filer. 2. Sortera ordningen de ska visas i genom att markera variabler som ska flyttas och använd sedan pilarna. 36 (48)

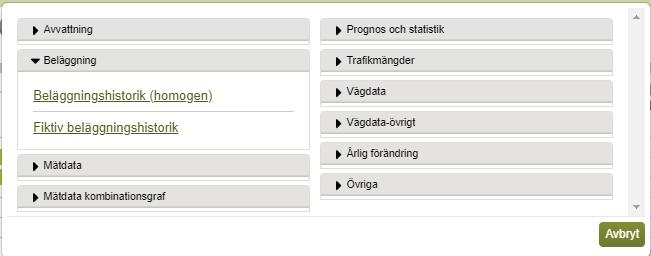

37 7.2.4 Välj graf När du klickat på knappen Välj graf får du upp detta fönster: Klicka på grafnamn och grafen läggs till överst i grafvyn samt dialogrutan för graferna stängs. Öppna/stäng rubriken genom att klicka på fältet för rubriken. 37 (48)

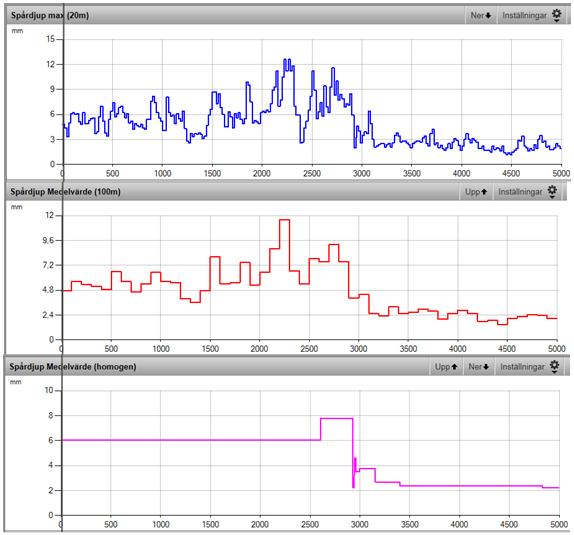

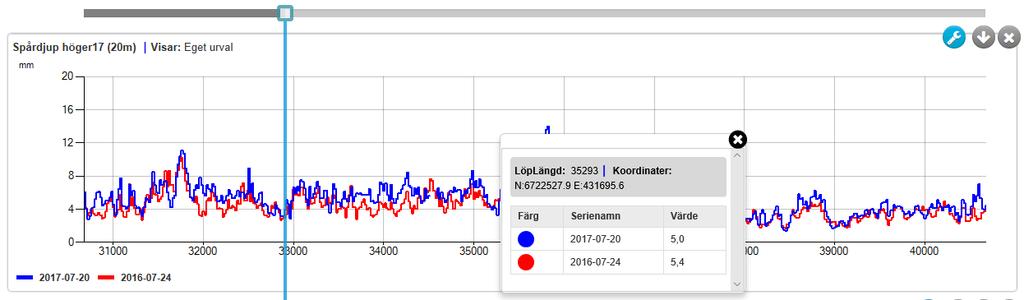

38 7.2.5 Grafdel visningen av själva graferna Namnet på vald graf. Pilarna förflyttar grafen ett steg uppåt rep. nedåt. Krysset stänger grafen. Skuftnyckeln möjliggör val av mätserier samt värden för y- axeln. Mätserie som visas i grafen. X-axel =Löpande längd (antal meter från länsgräns på aktuellt vägnummer). Positionen på vägen. Positionslinje, synkad med positionsmarkören i kartan. Detta streck förflyttar sig vid stegning och visar vilken punkt du tittar på i foto och karta. Du kan också ta tag i strecket med muspekaren och dra strecket dit där du vill positionera dig. Klick i grafen ger en inforuta om värden för serierna i den specifika punkten. 38 (48)

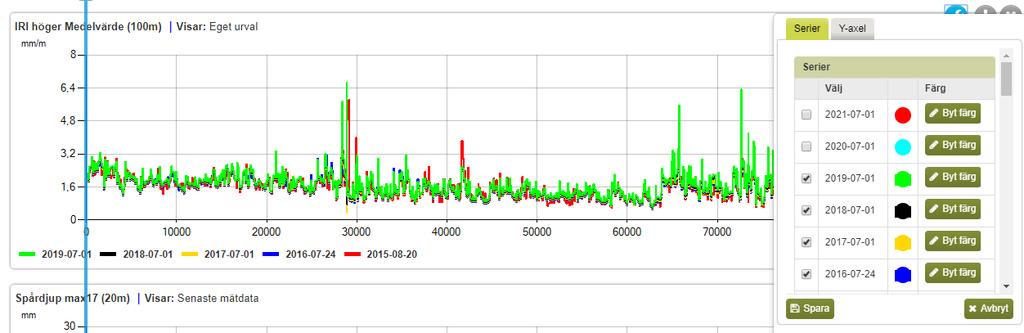

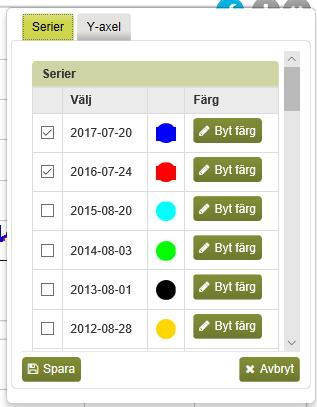

39 7.2.6 Inställningar i graferna - skiftnyckeln Ovanför graferna finns en knapp med en skiftnyckel. Där kan du välja serier och ställa in värden på y- axeln. (vill du välja samma inställning för ALLA dina grafer använd istället knappen Serier i alla grafer. Bocka för de serier du vill se i den specifika grafen. Du kan byta färg på de serier du ska visa i grafen. Klicka på länken. Klicka Spara för att dina val ska slå igenom i grafen. Grafer med framräknade prognosvärden (återfinns under rubriken Prognos och Statistik i graflistan). Där är prognosvärden (framtida beräknade värden) är inte valda från början utan du får själva välja in de värdena för att de ska visas i grafen. För de variabler som har prognostiserade värden finns de att välja överst bland serierna. De mätta värdena finns längre ner i listan 39 (48)

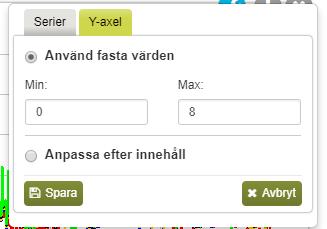

40 Ändra inställningen på y-axeln för en specifik graf Du kan ibland behöva ändra y-axelns värden för att se toppar som kanske inte syns i den förvalda inställningen eller att det är så låga värden att en annan skala vore att föredra. Du kan då ändra detta själv genom att välja Inställningar i den graf du vill ändra. Y-axelns värden är förvalda för varje specifik variabel, så att det är lika varje gång du använder grafen. Vill du själv anpassa värdena i en specifik variabel gör du det i Inställningar för y-axeln. Ställ in dina egna värden för y-axeln. Du kan anpassa y-axelns värde så att y-axelns skala justeras beroende på vilka mätvärden som är aktuella i de serier som visas i grafen. Klicka på Spara och ditt val appliceras i grafen. Tips! Om du ändrat y-axeln så att det blir ojämna eller decimalvärden på y-axeln: ändra till ett jämt tiotal som maxvärde för att på nytt få jämna värden i y-axelns indelning. Det finns vissa grafer som har Anpassa efter innehåll som sitt förvalda läge. Det är vägbredd samt ÅDT-graferna Kombinationsgrafer olika variabler visas i samma graf Från och med version (jan/feb 2016) finns en ny typ av graf, så kallade kombinationsgrafer. De finns under separat rubrik i graflistan. Kombinationsgraferna visar mätdata i en och samma graf för variabler som avser samma mått men som är mätta på olika delar av vägen. Exempel på kombinationsgrafer är: IRI höger/vänster och Spårbredd höger/vänster. I dessa grafer kan man bara se mätdata för en mätserie i taget, inte få fram historik som man kan i andra grafer. Syftet med grafen är att jämföra tillståndet på olika delar av vägen från mätningar av samma mått och vid samma tidpunkt. 40 (48)

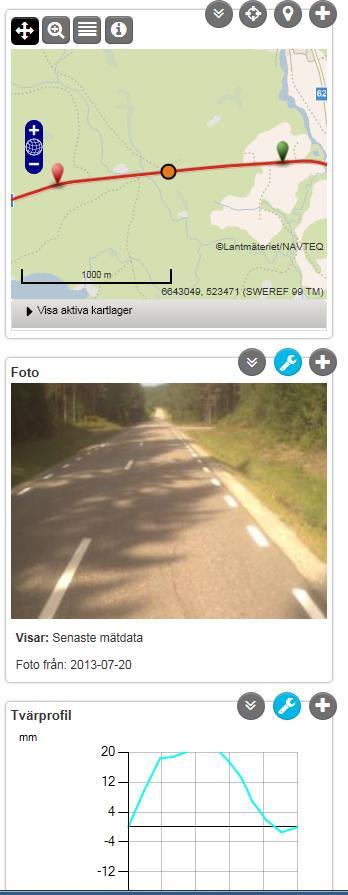

41 7.2.8 Karta, foto, tvärprofil vänstra delen av Analysera sträcka Du kan dölja hela kolumnen för att få se endast grafer. Klicka på första knappen (i verktygsdelen). Gå till-ikonen: Klicka på ikonen och du får med dig en ring vid muspekaren som du kan sätta ut i kartan dit du vill flytta fokus för grafer och karta. Hämta min position (ute vid vägen): Klicka på ikonen och systemet försöker själv hämta just den position du nu befinner dig på. Visa teckenförklaring genom att öppna Visa aktiva kartlager. grafen. Startpunkt respektive slut för vad som visas i Ikonen i kartan motsvarar linjen i grafen, den position du tittar på just nu. Klicka på + för att få en förstorad bild av karta, foto eller tvärprofil. Den placeras då ovanför graferna. Klicka sedan på minus för att få tillbaka den lilla storleken. Ta bort eller lägg till en eller flera delar av visningen genom att klicka på pil-ikonen i övre högra delen av Karta, Foto, Tvärprofil. Ändra inställningar för respektive visning. Ändra serier som visas eller y-axeln (endast för tvärprofilen). Kartverktygen (ovanför kartan): Panorera Zooma in Välj lager och bakgrundskarta Information om hur man använder knapparna Skapa en exportfil av hela din nuvarande sökning 41 (48)

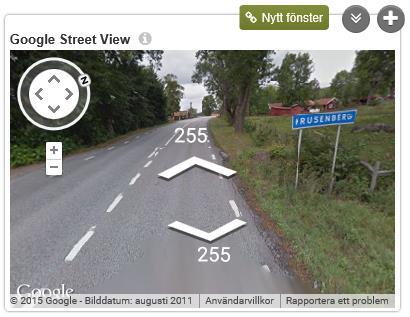

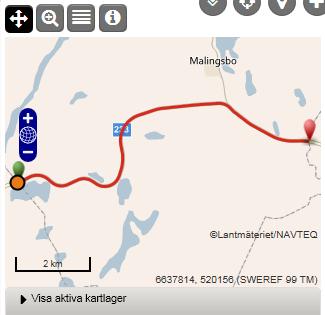

42 Google streetview kan användas för att se bild från en specifik punkt. Den finns att välja under fotot och öppnas via klick på dubbelpilen. (kan dock inte använda den vid playläge ) o o Man kan även via en knapp öppna google streetview för just den punkten i ett nytt separat fönster. OBS! Flyttar man sig inne i google streetview-bilden påverkas inte positionen i PMSV3. Streetview-bilden är endast ett komplement för att titta på en specifik punkt. 8 Fliken Om variabler På fliken som heter Om variabler kan du hitta alla variabler (beläggningsdata, mätdata, prognos, statistik samt vägdata) som finns i systemet tillsammans med en förklaring om vad de innebär. Du får även information om vilken enhet som variabeln anges i, om det är mätt eller framräknat samt om det har fasta värden och i så fall vilka fasta värden. Variablerna är uppdelade i en separat presentation för 100-meterssträckor och en separat för homogena sträckor. Mätdata är samma för både homogena och 100-meters, medan de övriga har vissa variabler som är olika eller som har olika förklaring/ innebörd 42 (48)

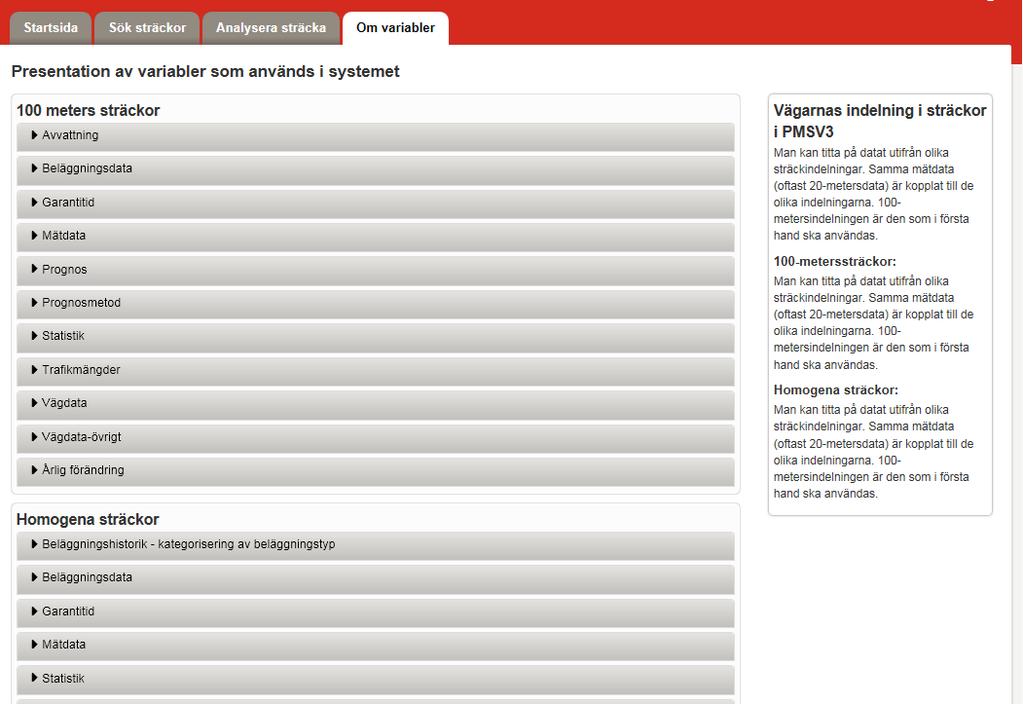

43 1.Klicka på rubriken och variablerna visas. 2.Klicka igen på rubriken och variablerna döljs. Beskrivning av indelningen av data i 100-meters, generaliserade sträckor respektive i homogena sträckor.. 43 (48)

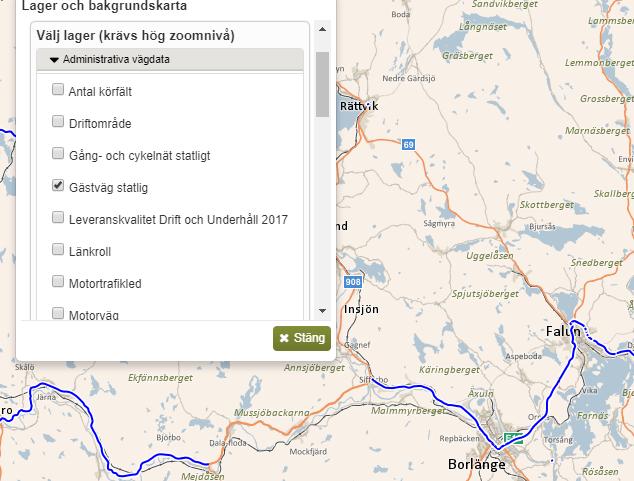

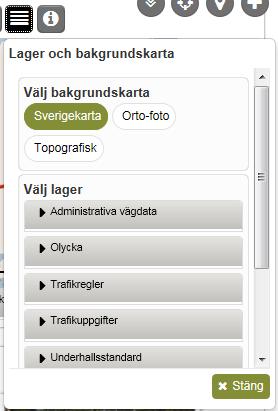

44 9 Mer om kartan Du kan få fram så kallade lager i kartan med data som hämtats från NVDB. Funktionen finns i alla kartorna i PMSV3. För att välja lager i karta klickar du på ikonen för lagerväljare ovanför kartan. För att kunna välja ett lager måste du vara ganska långt inzoomad. Du får upp en lista med rubriker där du klickar på en rubrik för att se vilka lager du kan välja att visa. För bästa läsbarhet bör bara ett lager i taget användas. Klicka på en av rubrikerna för att se vilka lager du kan välja. Bocka i det lager du är intresserad av att se i kartan. 44 (48)

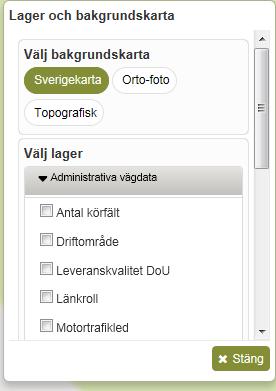

45 Du kan välja bakgrundskarta. Klicka på den du vill ska visas. Du bockar i det lager du vill se utritat i kartan. Lagret kommer ritas ut med färger i kartan. Välj endast ett lager i taget. Ta bort ett lager genom att bocka ur rutan framför namnet på lagret. Du kan ta bort sökresultatet ur kartan (dvs alla träffar som motsvarar ditt sökresultat) för att bara titta på lager. Gör detta genom att bocka ur lagret Sökresultat under rubriken Övrigt. Du kan bocka ur selekterade vägar, som ritas ut med turkos färg, genom att bocka ur det lagret (Under rubrik Övrigt). Bocka i och du ser dem igen. 10 Mer om sträckindelningen I PMS finns många variabler av typen väg- och beläggningsdata. Dessa variabler har normalt olika värden utefter en väg. Olika variabler byter vanligen inte värde i samma sektion. Många variabler av typen väg- och beläggningsdata finns för varje väg. I varje sektion där någon variabel byter värde uppstår en sträckgräns för indelningen i homogena sträckor. Alla data kopplade till homogena sträckor är exakta. Sträcklängden kan variera stort. 45 (48)

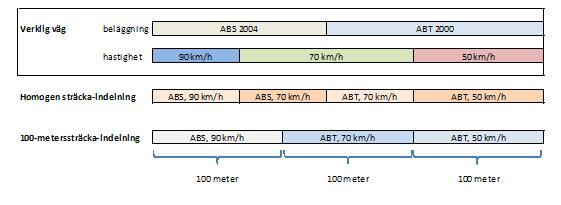

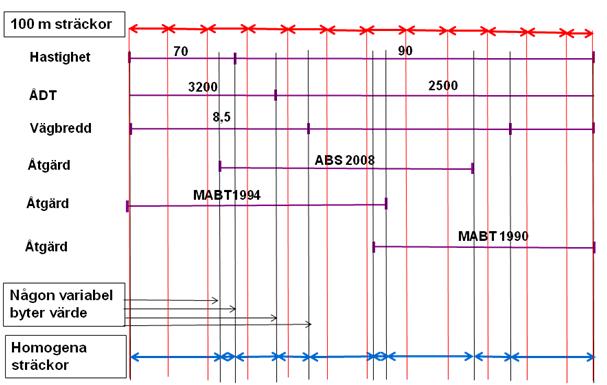

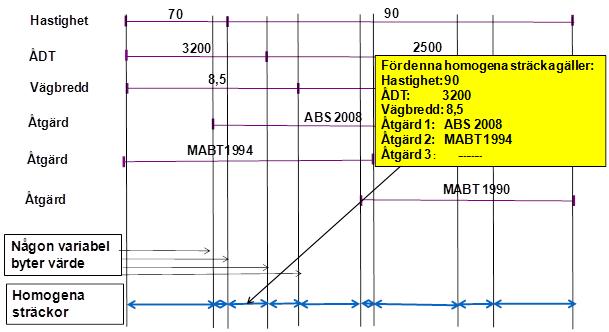

46 Illustration av hur homogena sträckor skapas baserat på när variabler byter värde. Indelningen i 100m sträckor görs löpande utefter varje väg utan hänsyn till hur väg-/beläggningsdata varierar. 100-meterssträckor sträckor skapas utan att ta hänsyn till när variabler byter värde. 46 (48)

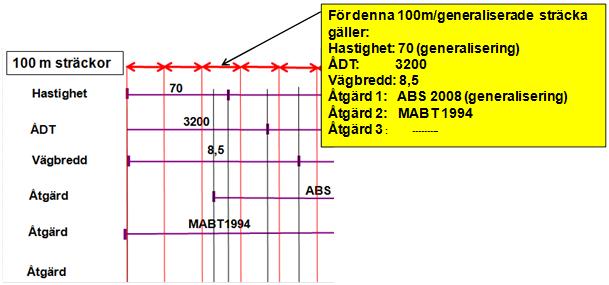

47 Sträckgränserna för 100m sträckor överensstämmer normalt inte med de sektioner där väg- /beläggningsdata byter värde. I de fall en variabel har flera värden inom en 100m sträcka väljs det värde som har störst längd inom sträckan, det vill säga det mest gällande värdet. Variabelvärden är därmed inte alltid helt exakta (generalisering). Illustration av 100-meterssträckindelning. Indelningen i homogena eller 100m/generaliserade sträckor har bara med väg- och beläggningsdata att göra och påverkar inte presentationen av tillståndsdata. Nedan visas hur Spårdjup presenteras som 20-meters data, som medelvärde för 100meter respektive medelvärde för homogen sträcka. Spårdjup presenterat som mätt 20-metersvärde och som medelvärden. 47 (48)

48 11 FAQ vanliga frågor Här finns svar på en del av de frågor som ställts om PMSV3. Vad står PMSV3 för? PMS= pavement management system samt V3=version 3. Första varianten av PMSV3 driftsattes Ibland finns inga serier utritade i graf? Det kan vara olika anledningar: Du kan råka ha alla serier urbockade. Titta i inställningar för grafen vilka serier som är ibockade. För den sträcka du tittar på kanske mätningar saknas helt. Titta på sträckan i andra riktningen för att se om det finns mätserier där. Du kan behöva välja in flera serier då ett års mätning kan ha delar som ej mätts. Där får man titta på ett tidigare års mätning. Det saknas foton där jag tittar (i Analysera sträcka)? Titta i Inställningar för fotovisningen. Vilken serie (mätning) är ibockad? Prova att välja en annan mätserie och se om det finns foton där. Finns det mätningar för IRI, spår etc finns det oftast även foton i samma serie (mätning). Men detta gäller bara från Foton finns bara för mätningar från 2010 eller senare. 48 (48)
