Stålslagg & Slaggasfalt

Transkript

1 Stålslagg & Slaggasfalt Robert Eriksson Jernkontoret Stål formar en bättre framtid Om Jernkontoret Den svenska stålindustrins branschorganisation Grundades 1747 Ägs av de svenska stålföretagen Omkring 30 anställda Jernkontorets uppdrag: Tillvarata stålindustrins intressen genom att verka för bästa möjliga förutsättningar för verksamheten i Sverige. 1

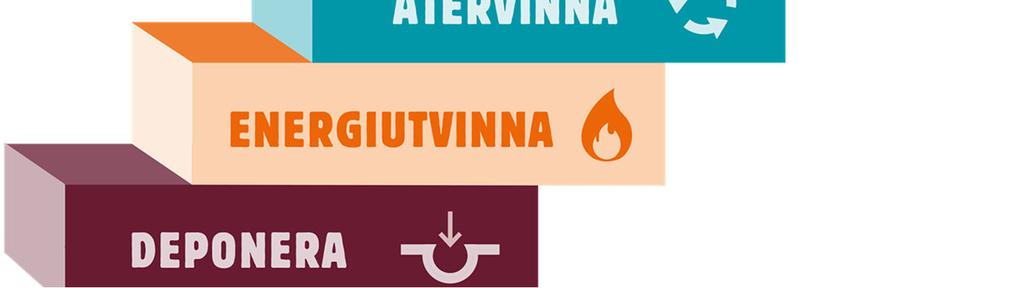

2 TO55 Restprodukter Medlemmar Adjungerade medlemmar Restprodukter vad är det och varför? Restprodukter = allt det som uppstår i produktionen som inte är stål Följer i princip mängden stål ca 2 Miljoner ton/år Restprodukter = biprodukter eller avfall Biprodukt produktlagstiftning användning Avfall avfallslagstiftning återvinning deponering Största volymerna slagg Många användningsområden Ersätter jungfruligt material Förbättrar applikationens egenskaper Lång historik i stålindustrin 2

3 6 3

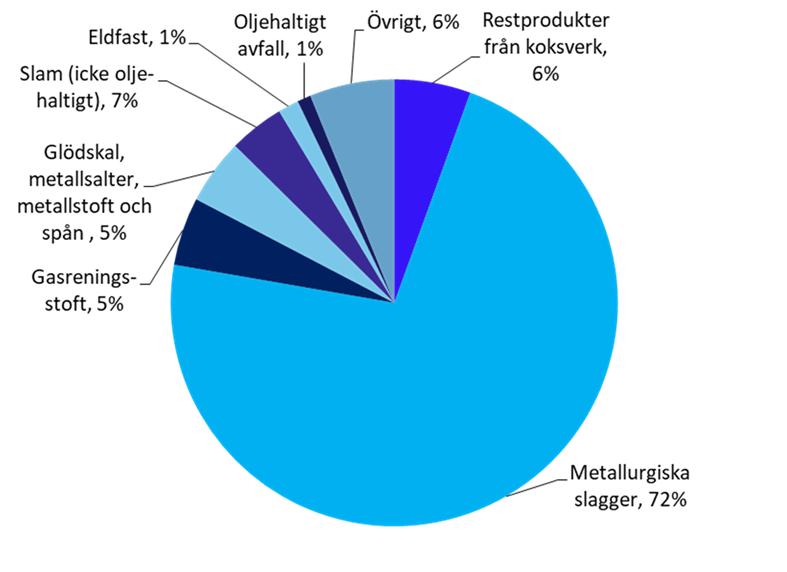

4 Råstål och restprodukter Stålindustrins produktion av restprodukter 2015 (procent av total producerad mängd) 4

5 Varför tillverkar vi slagg? För att skydda ugnen mot de heta ljusbågarna För att få en kemisk reaktion med stålet För att skydda infodringen (det eldfasta teglet) Åstadkomma effektiv energiöverföring & behålla värmen i smältan En slagg från en metallurgisk process är ett mineral som består av CaO FeO SiO 2 MgO etc. Malm Malmbaserad produktion Råjärnsframställning Masugnsslagg Råstålsframställning LD-slagg Raffinering av stål Masugn Syrgaskonverter (LD) Skänkslagg Kol koks Ljusbågsugn Koksverk Ljusbågsugnsslagg Skrot AOD-slagg Skrotbaserad produktion Gjutning Skänkmetallurgi AOD-konverter (för rostfritt stål) Stränggjutning Götgjutning Bearbetning Valsning Handelsfärdigt stål (plåt stång profiler rör tråd mm) 5

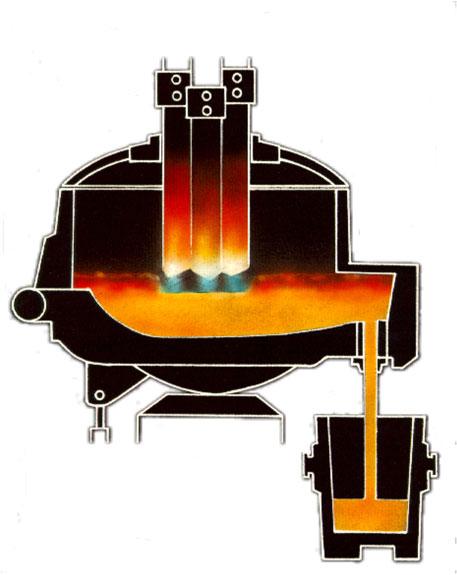

6 Ljusbågsugn 1 Charge (126 ton stål) Input 138 ton skrot 3 ton kalk 3 ton dolomit 700 kg skumkol m 3 syrgas Effekt 70 MW Ström A kwh per minut Ljusbågen 6000 C Stål 1650 C Output 126 ton stål 14 ton EAF-slagg 2 ton rökgasstoft Slagg stålindustrins tillverkade mineral olika sorter i olika processer Tillsats enlig recept råvaror och slaggbildare Smältning/metallurgisk behandling i ugn Tömning/ Stelning/ Kylning Metallurgisk process Lagring (månader) Metallseparering Lagring (dagar) Metallutvinning Ev. förkrossning Ev. krossning eller malning Siktning metallseparering kontroll Produktifiering Efter kontroll till lager för färdiga produkter Produktionskontrollen utgör själva grunden för CE-märkning 6

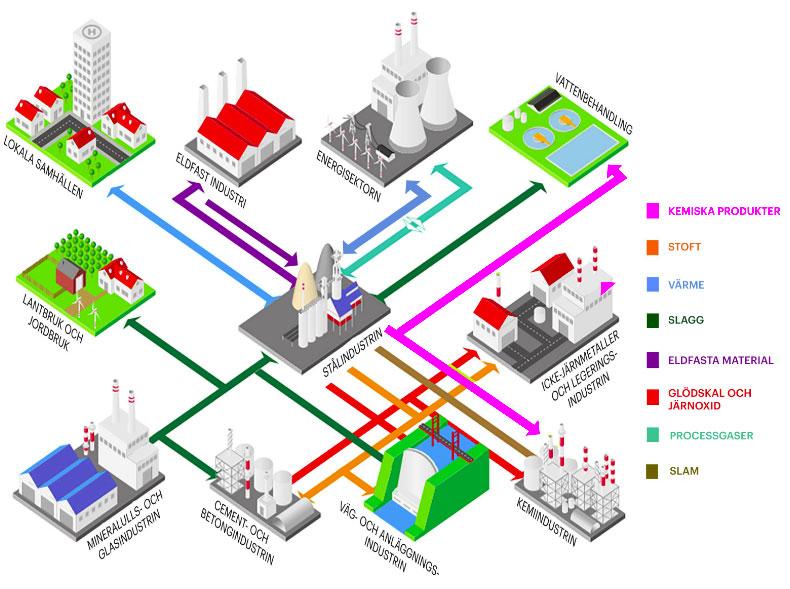

7 Industriell symbios cirkulär ekonomi med många andra sektorer Slaggasfalt Mycket hög styvhetsmodul God värmehållning Mycket god resistens mot deformationer 7

8 Slaggasfalt Bra friktion och god resistens mot polering => Ex. vid övergångsställen Hög vattenbeständighet Välkänd och etablerad produkt internationellt Slaggasfalt Bullerreducerande God vidhäftning mot bitumen => Ger längre livslängd 8

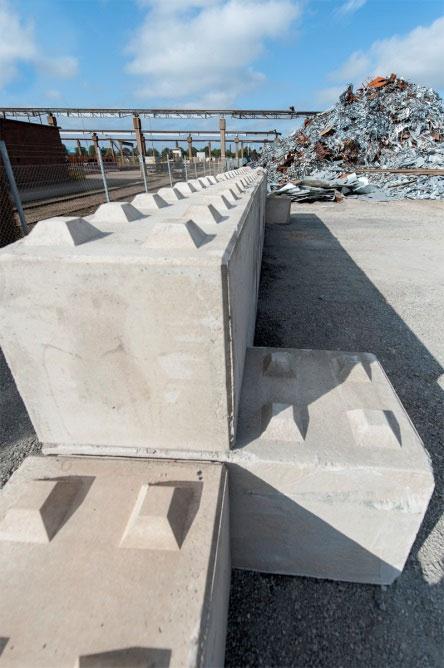

9 Slaggasfalt Ett resultat av gemensam forskning => Stålbranschen VTI Vägverk Asfaltsproducenter Exempel på andra tillämpningar 9

10 Vattenrening Fosforreduktion i vatten från enskilda avlopp Slagg stödremsa i vattenreningssyfte? Fältförsök längs provsträcka på E18 Norrtälje-Kapellskär för att binda vattenburna föroreningar från vägbana/trafik Försöket igångsatt 13 september 2018 Kontinuerlig provtagning pågår E18 i riktning mot Kapellskär (12 september 2018) 10

11 Hur ökar vi användningen av slagg? Samarbete Andra stålproducenter (t.ex. via Jernkontoret) Kunder Universitet och forskningsinstitut Externa experter Myndigheter Förståelse och kunskap Våra material Kundernas behov och krav Nya processer Vid behov förändra befintliga och introducera nya processer Sammanfattning De flesta restprodukter från järn- och stålindustrin kan användas Behandla restprodukterna på samma sätt som huvudprodukterna Internt och externt Processkontroll från råmaterial till färdig produkt Namnge produkterna Samarbeta se till att alla parter är aktiva Se till att förstå materialens värde Ta fram goda exempel 11
