Manual. Snøfreser/snöslunga ST6556

Transkript

1 Manual Snøfreser/snöslunga ST

2 VIKTIGE INSTRUKSER FOR SIKKER BRUK ADVARSEL! Noen av maskinkomponentene og avgasser fra motoren inneholder kjemikalier som er kjent for å forårsake kreft, fødselsskader og nedsatt reproduksjonsevne. FARE: Denne maskinen er beregnet på å brukes i henhold til instruksene for sikker bruk i denne bruksanvisningen. Som med alle typer elektroverktøy, kan uforsiktighet eller feil fra brukerens side resultere i alvorlige skader. Denne maskinen er i stand til å amputere fingre, tær og føtter, og kan slynge ut gjenstander med stor kraft. Hvis sikkerhetsinstruksene nedenfor ikke følges, kan dette medføre alvorlige skader eller dødsfall. i SIKKERHETSINSTRUKSER Dette symbolet er et advarselsymbol. Sikkerhetshetsinstrukser merket med dette symbolet må følges svært nøye. Merk: Les bruksanvisningen og følg sikkerhetsinstruksene før du starter motoren. Fare: Angir en farlig situasjon som kan medføre alvorlige skader eller dødsfall hvis den ikke unngås. Eksempel på FARE-merke Advarsel: Angir en mulig farlig situasjon som kan medføre alvorlige skader eller dødsfall hvis den ikke unngås. Forsiktig: Angir en mulig farlig situasjon som kan medføre mindre eller moderate skader hvis den ikke unngås. Les denne bruksanvisningen nøye før maskinen tas i bruk. Kontakt din forhandler hvis du har spørsmål knyttet til sikker bruk av maskinen. 2

3 Hvis sikkerhetsinstruksene ikke følges, kan dette medføre alvorlige skader eller dødsfall. Alle instrukser knyttet til sikker bruk og vedlikehold av snøfreseren er for din egen sikkerhet. Sikkerhetssymboler Tabellen nedenfor viser og beskriver sikkerhetssymboler som kan være plassert på snøfreseren. LES BRUKSANVISNINGEN Les og forstå denne bruksanvisningen før du monterer og bruker snøfreseren, og følg alle instruksene. ADVARSEL ROTERENDE KNIVER Stikk aldri hånden inn i oppsamleråpningen eller utblåsningsrøret når maskinen er i bruk. Det er roterende kniver på innsiden. ADVARSEL ROTERENDE KNIVER Stikk aldri hånden inn i oppsamleråpningen eller utblåsningsrøret når maskinen er i bruk. Det er roterende kniver på innsiden. ADVARSEL ROTERENDE DELER Hold hender og føtter unna roterende deler i rotorkassen eller utblåsningsrøret. Kontakt med roterende deler kan amputere hender og føtter. ADVARSEL GJENSTANDER KAN SLYNGES UT Denne maskinen kan plukke opp og slynge ut gjenstander som kan forårsake alvorlig personskade. ADVARSEL BENSIN ER SVÆRT BRANNFARLIG La motoren kjøle seg ned i minst to minutter før du fyller på drivstoff. ADVARSEL KARBONMONOKSID Kjør aldri motoren innendørs eller på et sted med dårlig ventilasjon. Eksosen inneholder karbonmonoksid, som er en luktfri og dødelig gass. ADVARSEL ELEKTRISK STØT Bruk ikke den elektriske startmotoren i regnvær. Symbol Beskrivelse Forberedelser Les denne bruksanvisningen nøye. Gjør deg kjent med de forskjellige innstillingene og spakene på snøfreseren. Sørg for at du vet hvordan du skal stoppe snøfreseren i en eventuell nødsituasjon. La aldri barn bruke snøfreseren. La aldri voksne bruke snøfreseren uten tilstrekkelig opplæring. Bruk ikke snøfreseren hvis du er syk, trøtt eller påvirket av alkohol eller narkotika. Det er personen som betjener snøfreseren som er ansvarlig for sikkerheten innenfor arbeidsområdet. Bruk aldri snøfreseren i nærheten av barn eller dyr. Vær alltid forsiktig når du kjører snøfreseren i revers, slik at du ikke sklir eller faller. 3

4 Inspiser nøye området der snøfreseren skal brukes. Fjern alle fremmedlegemer som dørmatter, akebrett, planker, ledninger og andre gjenstander. Koble fra clutchen og sett giret i fri før du starter motoren. Bruk alltid vernebriller, ørebeskyttelse, hansker og sklisikre sko når du bruker snøfreseren. Bruk ikke løse klær. Kontroller drivstoffet før du starter motoren. Bensin er ekstremt brannfarlig. Fyll aldri drivstoff innendørs, mens snøfreseren går eller mens motoren er varm. Sett tanklokket på plass og stram godt. Tørk av alt bensinsøl før du starter motoren, siden dette kan forårsake brann eller eksplosjon! Bruk en jordet stikkontakt til alle enheter med elektrisk drivmotor eller elektrisk startmotor. Juster høyden på oppsamleren når du skal rydde områder dekket med grus eller pukk. Forsøk aldri å foreta justeringer mens motoren er i gang, unntatt når dette er spesielt anbefalt i bruksanvisningen. La motoren og maskinen tilpasse seg utetemperaturen før du begynner å rydde snø. Bruk alltid vernebriller eller vernemaske for å beskytte øynene under drift, og ved justeringer eller reparasjoner. Gjenstander som slynges ut kan rikosjettere og forårsake alvorlige skader på øynene. Bruk Hold hender og føtter unna roterende deler. Hold alltid god avstand til utblåsningsåpningen. Vær forsiktig når du kjører på eller krysser gruslagte stier, oppkjørsler eller veier. Vær oppmerksom på skjulte farer og trafikk. Ta aldri med passasjerer. Hvis du treffer et fremmedlegeme: stopp motoren øyeblikkelig, fjern tennplugghetten og inspiser snøfreseren grundig for å se om det er noen skader på den. Reparer eventuelle skader før du starter snøfreseren igjen. Hvis snøfreseren begynner å vibrere unormalt mye: stopp motoren øyeblikkelig og finn årsaken. Vibrasjon er vanligvis et varsel om skade. Stopp alltid motoren når du forlater posisjonen bak snøfreseren, før du renser rotorkassen eller utblåsningsrøret, og før alle reparasjoner, justeringer eller inspeksjoner. Ta alle mulige forholdsregler før du forlater snøfreseren uten oppsyn. Koble fra rotoren, sett giret i nøytral, stopp motoren og ta ut nøkkelen. Ikke rengjør, reparer eller inspiser snøfreseren før rotoren og alle bevegelige deler har stoppet. Koble fra tennpluggledningen og hold den unna tennpluggen for å unngå utilsiktet start av motoren. Du skal generelt sett ikke starte motoren innendørs. Det er imidlertid trygt å starte motoren innendørs hvis formålet er å transportere snøfreseren inn og ut av en bygning. Sørg i så fall at rommet har tilstrekkelig ventilasjon. Det er svært skadelig å puste inn eksos fra motoren. Rydd aldri snø på tvers av skråninger. Vær svært forsiktig når du endrer retning i skråninger. Bruk ikke snøfreseren til å rydde bratte skråninger. Ha alltid på deg tettsittende klær, hansker og hørselvern når du bruker snøfreseren. Det er påkrevd å bruke sko med sklisikker såle og stålhette. Bruk aldri snøfreseren i nærheten av glassflater, biler, vinduer, holdeplasser osv. uten å justere vinkelen på utblåsningsrøret. Hold barn og kjæledyr unna snøfreseren. 4

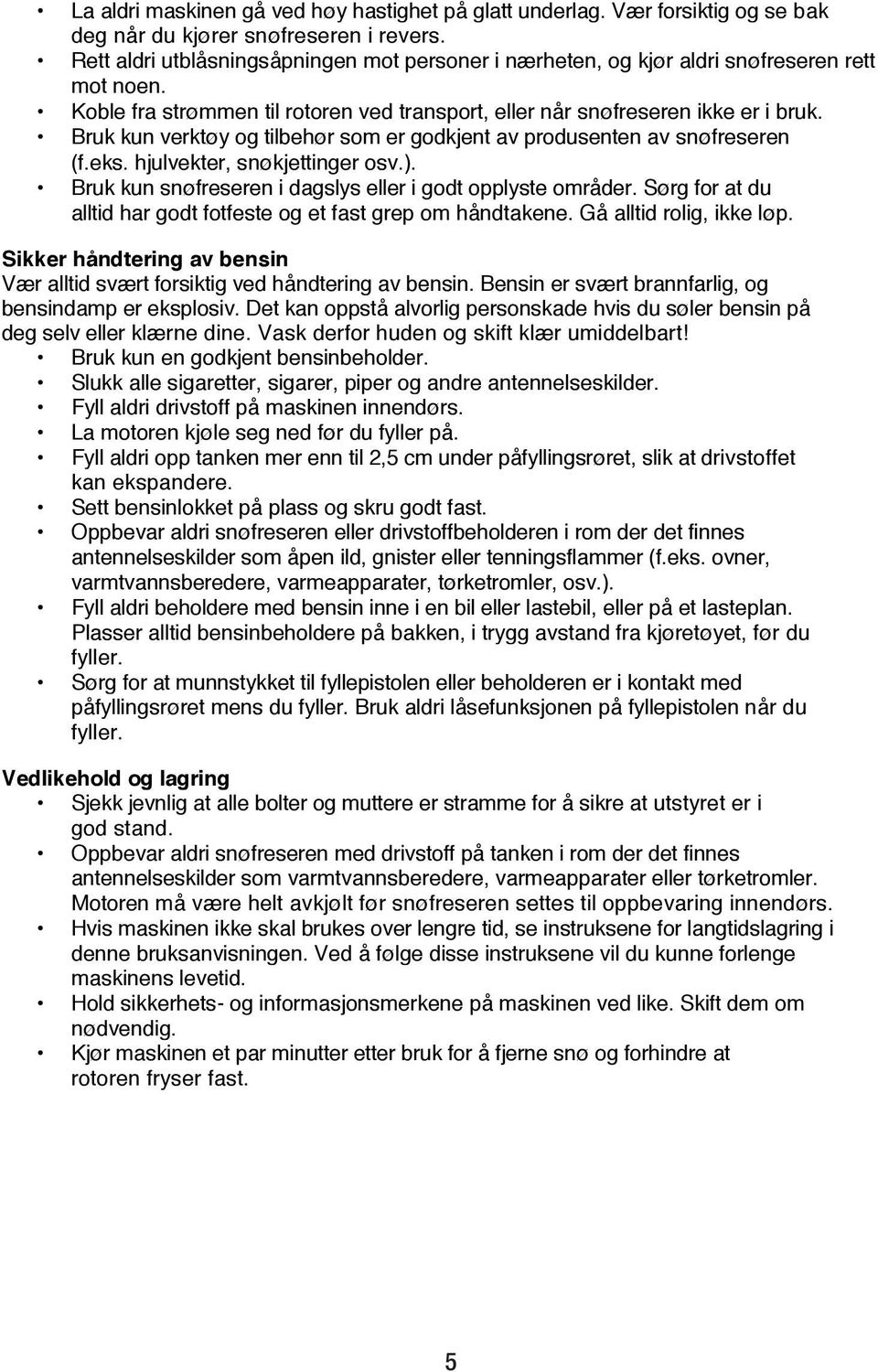

5 Overbelast ikke maskinen ved å forsøke å fjerne snøen for raskt. La aldri maskinen gå ved høy hastighet på glatt underlag. Vær forsiktig og se bak deg når du kjører snøfreseren i revers. Rett aldri utblåsningsåpningen mot personer i nærheten, og kjør aldri snøfreseren rett mot noen. Koble fra strømmen til rotoren ved transport, eller når snøfreseren ikke er i bruk. Bruk kun verktøy og tilbehør som er godkjent av produsenten av snøfreseren (f.eks. hjulvekter, snøkjettinger osv.). Bruk kun snøfreseren i dagslys eller i godt opplyste områder. Sørg for at du alltid har godt fotfeste og et fast grep om håndtakene. Gå alltid rolig, ikke løp. Sikker håndtering av bensin Vær alltid svært forsiktig ved håndtering av bensin. Bensin er svært brannfarlig, og bensindamp er eksplosiv. Det kan oppstå alvorlig personskade hvis du søler bensin på deg selv eller klærne dine. Vask derfor huden og skift klær umiddelbart! Bruk kun en godkjent bensinbeholder. Slukk alle sigaretter, sigarer, piper og andre antennelseskilder. Fyll aldri drivstoff på maskinen innendørs. La motoren kjøle seg ned før du fyller på. Fyll aldri opp tanken mer enn til 2,5 cm under påfyllingsrøret, slik at drivstoffet kan ekspandere. Sett bensinlokket på plass og skru godt fast. Oppbevar aldri snøfreseren eller drivstoffbeholderen i rom der det finnes antennelseskilder som åpen ild, gnister eller tenningsflammer (f.eks. ovner, varmtvannsberedere, varmeapparater, tørketromler, osv.). Fyll aldri beholdere med bensin inne i en bil eller lastebil, eller på et lasteplan. Plasser alltid bensinbeholdere på bakken, i trygg avstand fra kjøretøyet, før du fyller. Sørg for at munnstykket til fyllepistolen eller beholderen er i kontakt med påfyllingsrøret mens du fyller. Bruk aldri låsefunksjonen på fyllepistolen når du fyller. Vedlikehold og lagring Sjekk jevnlig at alle bolter og muttere er stramme for å sikre at utstyret er i god stand. Oppbevar aldri snøfreseren med drivstoff på tanken i rom der det finnes antennelseskilder som varmtvannsberedere, varmeapparater eller tørketromler. Motoren må være helt avkjølt før snøfreseren settes til oppbevaring innendørs. Hvis maskinen ikke skal brukes over lengre tid, se instruksene for langtidslagring i denne bruksanvisningen. Ved å følge disse instruksene vil du kunne forlenge maskinens levetid. Hold sikkerhets- og informasjonsmerkene på maskinen ved like. Skift dem om nødvendig. Kjør maskinen et par minutter etter bruk for å fjerne snø og forhindre at rotoren fryser fast. 5

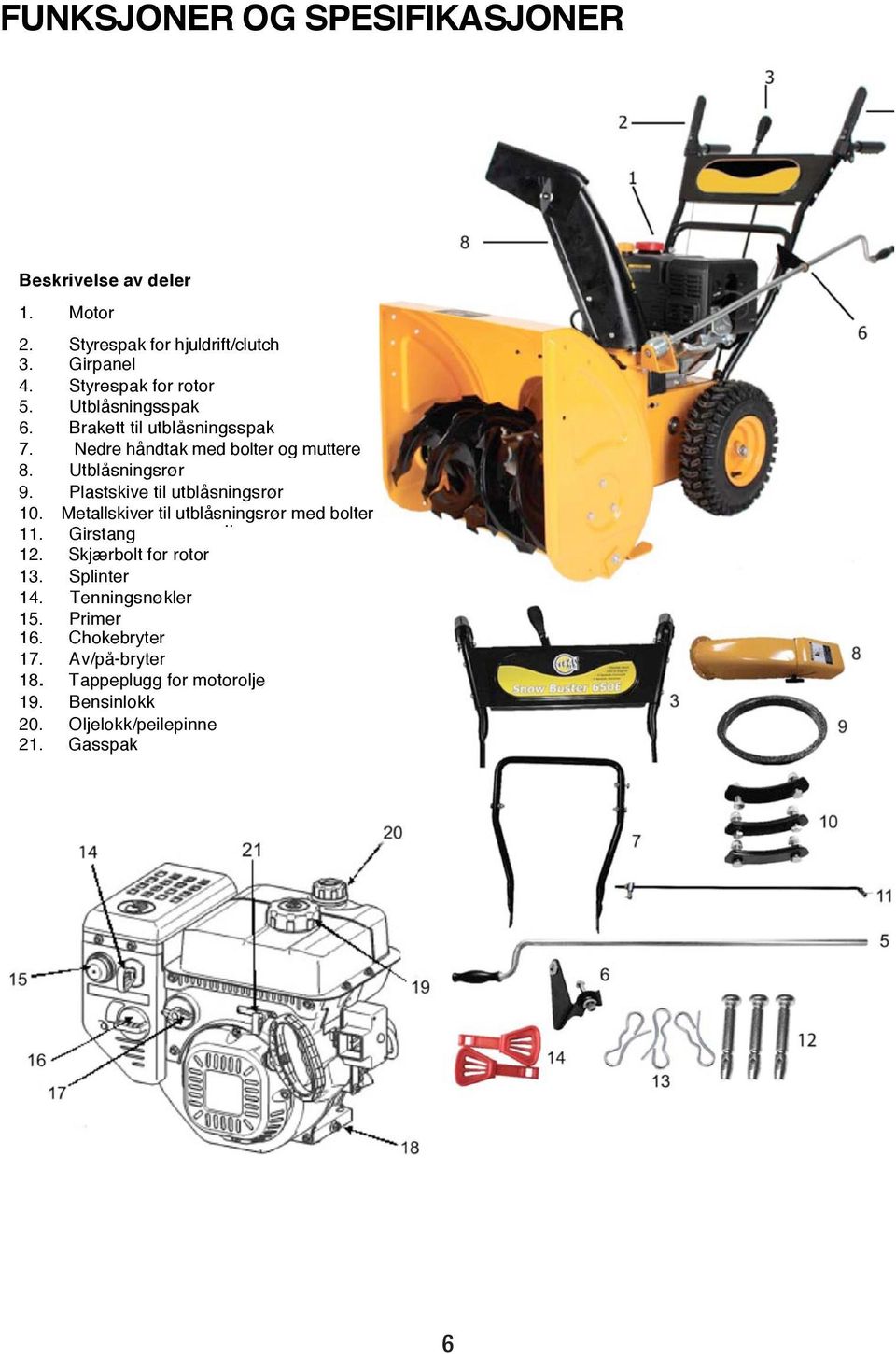

6 FUNKSJONER OG SPESIFIKASJONER Beskrivelse av deler 1. Motor 2. Styrespak for hjuldrift/clutch 3. Girpanel 4. Styrespak for rotor 5. Utblåsningsspak 6. Brakett til utblåsningsspak 7. Nedre håndtak med bolter og muttere 8. Utblåsningsrør 9. Plastskive til utblåsningsrør 10. Metallskiver til utblåsningsrør med bolter 11. Girstang og muttere 12. Skjærbolt for rotor 13. Splinter 14. Tenningsnøkler 15. Primer 16. Chokebryter 17. Av/på-bryter 18. Tappeplugg for motorolje 19. Bensinlokk 20. Oljelokk/peilepinne 21. Gasspak 6

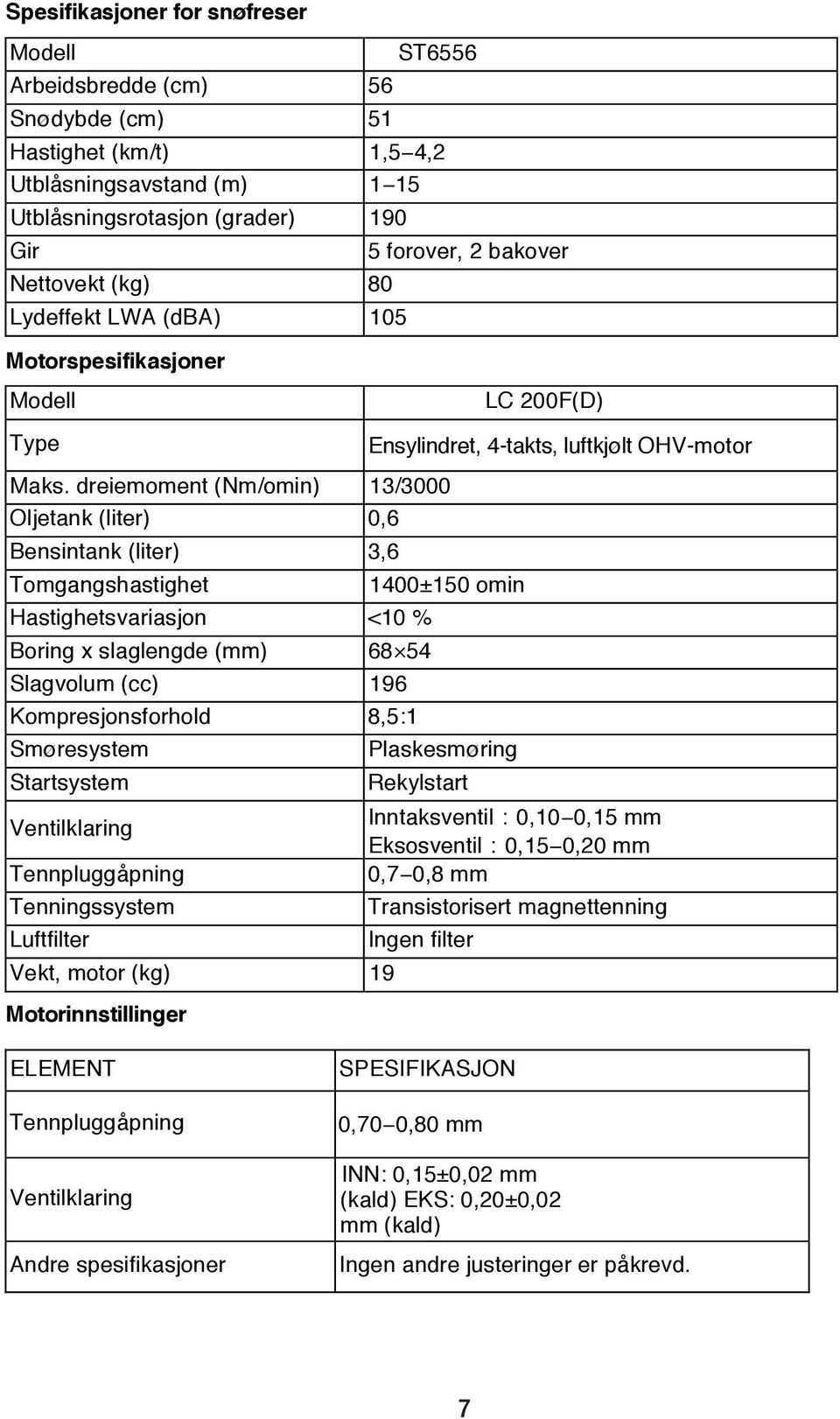

7 Spesifikasjoner for snøfreser Modell ST6556 Arbeidsbredde (cm) 56 Snødybde (cm) 51 Hastighet (km/t) 1,5 4,2 Utblåsningsavstand (m) 1 15 Utblåsningsrotasjon (grader) 190 Gir 5 forover, 2 bakover Nettovekt (kg) 80 Lydeffekt LWA (dba) 105 Motorspesifikasjoner Modell LC 200F(D) Type Ensylindret, 4-takts, luftkjølt OHV-motor Maks. dreiemoment (Nm/omin) 13/3000 Oljetank (liter) 0,6 Bensintank (liter) 3,6 Tomgangshastighet 1400±150 omin Hastighetsvariasjon <10 % Boring x slaglengde (mm) Slagvolum (cc) 196 Kompresjonsforhold 8,5:1 Smøresystem Plaskesmøring Startsystem Rekylstart Ventilklaring Inntaksventil 0,10 0,15 mm Eksosventil 0,15 0,20 mm Tennpluggåpning 0,7 0,8 mm Tenningssystem Transistorisert magnettenning Luftfilter Ingen filter Vekt, motor (kg) 19 Motorinnstillinger ELEMENT Tennpluggåpning Ventilklaring Andre spesifikasjoner SPESIFIKASJON 0,70 0,80 mm INN: 0,15±0,02 mm (kald) EKS: 0,20±0,02 mm (kald) Ingen andre justeringer er påkrevd. 7

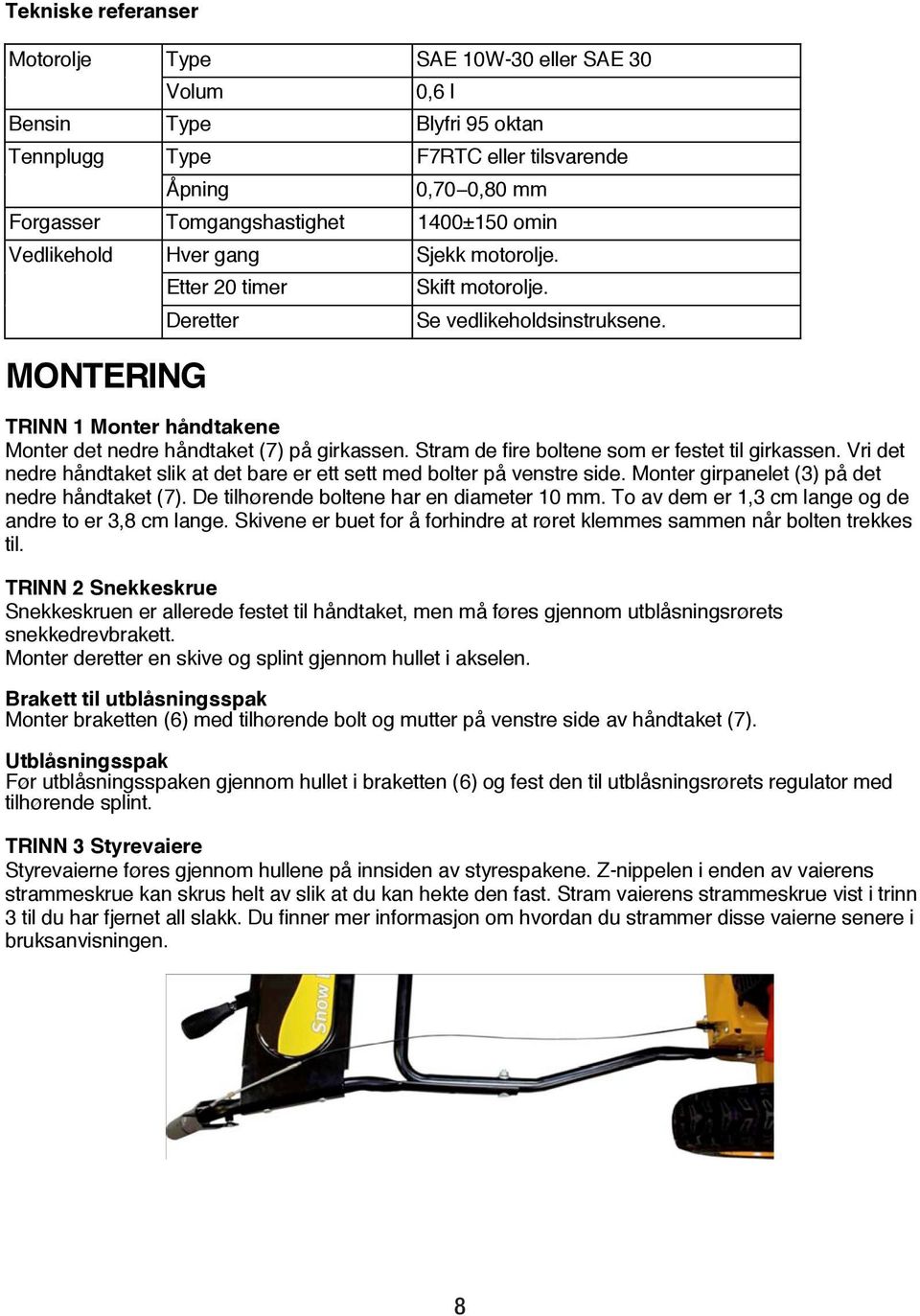

8 Tekniske referanser Motorolje Type SAE 10W-30 eller SAE 30 Volum 0,6 l Bensin Type Blyfri 95 oktan Tennplugg Type F7RTC eller tilsvarende Åpning 0,70 0,80 mm Forgasser Tomgangshastighet 1400±150 omin Vedlikehold Hver gang Sjekk motorolje. Etter 20 timer Deretter MONTERING Skift motorolje. Se vedlikeholdsinstruksene. TRINN 1 Monter håndtakene Monter det nedre håndtaket (7) på girkassen. Stram de fire boltene som er festet til girkassen. Vri det nedre håndtaket slik at det bare er ett sett med bolter på venstre side. Monter girpanelet (3) på det nedre håndtaket (7). De tilhørende boltene har en diameter 10 mm. To av dem er 1,3 cm lange og de andre to er 3,8 cm lange. Skivene er buet for å forhindre at røret klemmes sammen når bolten trekkes til. TRINN 2 Snekkeskrue Snekkeskruen er allerede festet til håndtaket, men må føres gjennom utblåsningsrørets snekkedrevbrakett. Monter deretter en skive og splint gjennom hullet i akselen. Brakett til utblåsningsspak Monter braketten (6) med tilhørende bolt og mutter på venstre side av håndtaket (7). Utblåsningsspak Før utblåsningsspaken gjennom hullet i braketten (6) og fest den til utblåsningsrørets regulator med tilhørende splint. TRINN 3 Styrevaiere Styrevaierne føres gjennom hullene på innsiden av styrespakene. Z-nippelen i enden av vaierens strammeskrue kan skrus helt av slik at du kan hekte den fast. Stram vaierens strammeskrue vist i trinn 3 til du har fjernet all slakk. Du finner mer informasjon om hvordan du strammer disse vaierne senere i bruksanvisningen. 8

9 TRINN 4 Girkobling Du kan nå montere girstangen (11). Fjern bolten på girspaken og før girstangen gjennom girpanelet på håndtaket. Juster og tilpass mutteren, stram lett. Lås med en splint. TRINN 5 Stramming av girkobling Fest den andre enden av girstangen (11) til girkoblingen på maskinen. Dra ut splinten og fest den til girkassen. Dette gjør at girstangen sitter stramt og holdes på plass i girpanelet. Den må ikke være for stram, siden det kan skade girkoblingen. TRINN 6 Utblåsningsrør Følg instruksene i bildet til venstre Utblåsningsrør Bolter (10) Liten metallskive (10) Over åpning Plastskive (9) Under åpning Liten metallskive (10) Stor metallskive (10) Låsemutter (10) Snekkedrev 9

10 Når snekkedrevet er montert, skal det kunne roteres fritt for hånd. Hvis ikke, må du kontrollere at plastskiven er montert i riktig retning. Snekkeskruen kan justeres inn eller ut slik at den går i inngrep. Hvis skruen hopper over tenner i utblåsningsrørets tannhjul når du vrir på utblåsningsspaken, flytter du snekkeskruen inn ved å løsne festebrakettens skrue og skyve den inn. TRINN 7 Justering av hjuldrift Ikke koble inn rotordriften i forbindelse med denne testen. Styrevaierne må justeres for å sikre riktig fremdrift og rotorfunksjon. Strammeskruene i TRINN 3 må vris til du har fjernet all slakk i vaierne. Vaierne skal i nødsituasjoner utløse dødmannshåndtaket når spakene slippes opp. Sørg for at ingen befinner seg i nærheten av maskinen. Plasser rotoren mot et trappetrinn og start motoren etter at vaierne er justert. Trappetrinnet forhindrer at snøfreseren beveger seg hvis vaierne er for stramme. Klem inn spaken for hjuldrift (dødmannshåndtak). Hjulene skal spinne. Ikke koble inn rotordriften i forbindelse med denne testen. Hvis hjulene ikke spinner, må strammeskruen strammes. Sørg for at snøfreseren ikke beveger seg når spaken slippes opp. Rotordrift Rotordriftens strammeskruer må vris til du har fjernet all slakk i vaierne. Rotoren skal stoppe når motoren går og dødmannshåndtaket slippes opp. Kjør snøfreseren gjennom snøen. Hvis du fortsatt har motoreffekt og rotoren slutter å rotere, må strammeskruen strammes. Kontroller at rotoren alltid stopper når dødmannshåndtaket slippes opp. Svingegenskaper Mesteparten av tiden vil du sannsynligvis velge å ha hjuldrift på begge hjulene for å sikre god trekkraft. Når du svinger snøfreseren, vil du imidlertid raskt oppdage at den er enklere å manøvrere når det ene hjulet er koblet ut. Snøfreserens svingegenskaper kan endres ved å sette akselbolten i et annet hull. På venstre aksel er det to hull i akselen. Hvis bolten settes i det ytterste hullet og ikke gjennom hjulnavnet, er det lettere å svinge og manøvrere snøfreseren. Når du er klar for tohjulsdrift igjen, setter du bare bolten i det innerste hullet og gjennom hjulnavet igjen. Nødstopp Slipp opp dødmannshåndtaket og slå av motorbryteren. BRUK Viktig! Du må etterfylle motorolje og drivstoff før du starter motoren. Sjekk drivstoff- og motoroljenivået og fyll på om nødvendig. Kontroller at tennplugghetten er godt festet til tennpluggen. Kontroller at arbeidsområdet er ryddig og trygt. Snøfreseren kan brukes med enten tohjulsdrift (som levert) eller etthjulsdrift for å gjøre det lettere å manøvrere snøfreseren. Slik endrer du fra tohjulsdrift til etthjulsdrift: Kontroller at motoren er slått av. Fjern sikkerhetssplinten fra venstre hjul (fig. 31). 10

11 Sett sikkerhetssplinten inn i det ytterste hullet på akselen (fig. 32), slik at hjulet dreier fritt. Gjenta prosedyren i motsatt rekkefølge for å gå tilbake til tohjulsdrift. Viktig! Kontroller at glideskoene (fig. 22/pkt. 10) er riktig justert. Glideskoene skal være justert slik at rotorenheten befinner seg akkurat over bakkenivå. Start av motor Sett motorbryteren på ON. bryter 11

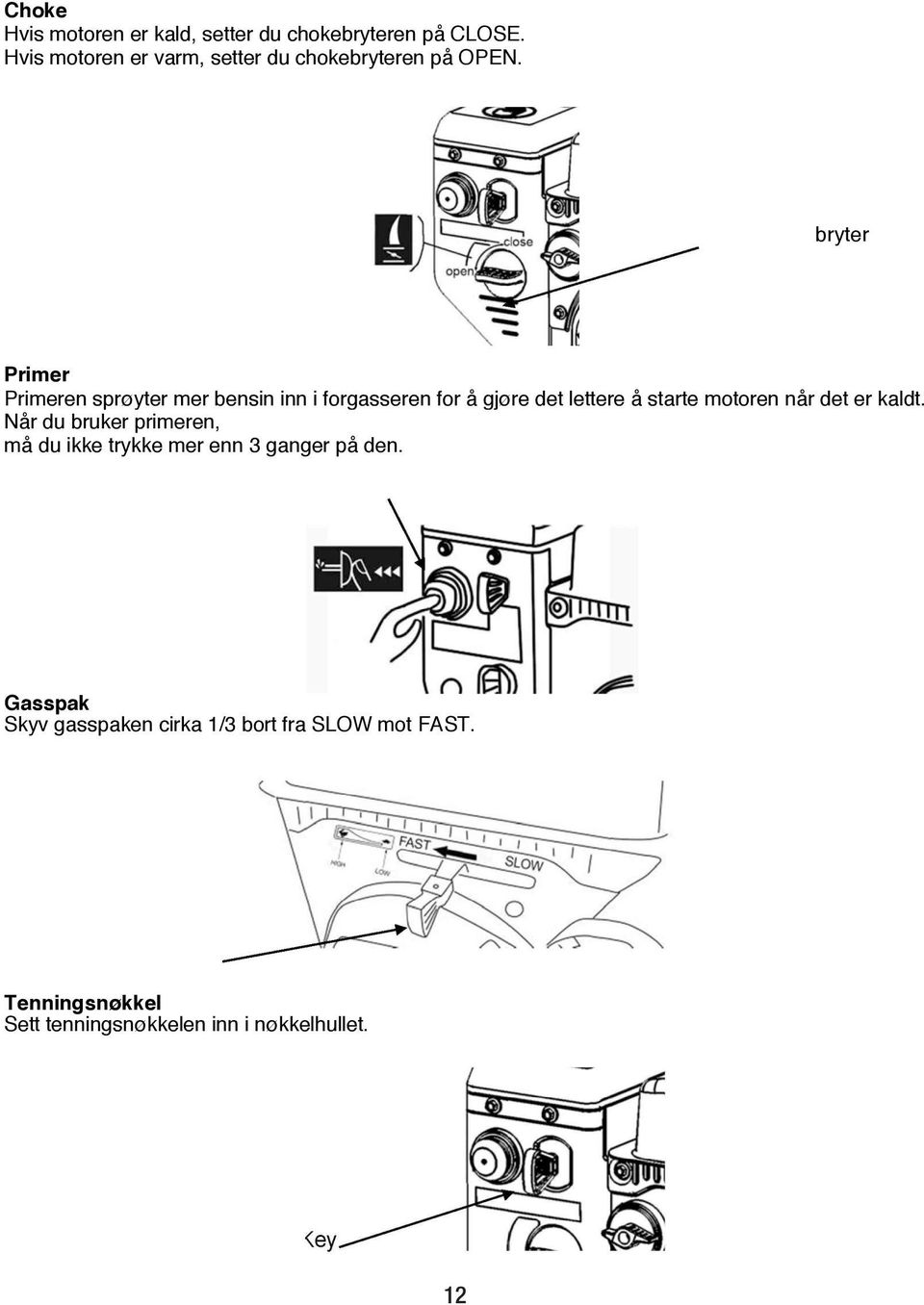

12 Choke Hvis motoren er kald, setter du chokebryteren på CLOSE. Hvis motoren er varm, setter du chokebryteren på OPEN. bryter Primer Primeren sprøyter mer bensin inn i forgasseren for å gjøre det lettere å starte motoren når det er kaldt. Når du bruker primeren, må du ikke trykke mer enn 3 ganger på den. Gasspak Skyv gasspaken cirka 1/3 bort fra SLOW mot FAST. Tenningsnøkkel Sett tenningsnøkkelen inn i nøkkelhullet. 12

13 Motorbryter Sett motorbryteren på OFF. Bruk av snøfreseren Skyv gasspaken til full hastighet. Plasser utblåsningsrøret i ønsket vinkel ved hjelp av justeringsspaken. Merk: Kontroller at ingen mennesker eller dyr befinner seg foran rotorkassen eller innenfor utblåsningsrørets rekkevidde. (Forsiktig: Utblåsningsrørets rekkevidde kan være 10 til 15 meter fra snøfreseren.) Bruk de 6 girene forover (1. gir sakte og 6. gir raskt) og de 2 girene bakover (R1 og R2) til å oppnå ønsket arbeidshastighet. Merk: Velg en lavere hastighet når du arbeider i våt og tung snø, og en høyere hastighet i lett puddersnø. Klem inn venstre styrespak for å koble inn rotoren. Merk: Rotoren på snøfreseren er festet til drivakselen med skjærbolter (fig. 21/pkt. 30). Skjærboltene ryker hvis rotoren treffer en hard gjenstand for å forhindre at snøfreseren blir alvorlig skadet. Erstatt ikke skjærboltene med vanlige bolter. Snøfreseren leveres med to ekstra skjærbolter og muttere. Klem inn høyre styrespak for å koble inn hjuldriften. Snøfreseren begynner å bevege seg. Styr snøfreseren i ønsket retning. Viktig! Hvis utblåsningsrøret blir tett: Slå av motoren og vent til rotoren står helt stille. Rens utblåsningsrøret med verktøyet som følger med. 13

14 VEDLIKEHOLD Viktigheten av vedlikehold Korrekt vedlikehold er kostnadsbesparende og viktig for å sikre trygg og problemfri bruk. Det bidrar også til å redusere luftforurensning. For å sikre korrekt vedlikehold av maskinen inneholder de følgende sidene et vedlikeholdsskjema som beskriver de ulike vedlikeholdsoppgavene og når de skal utføres. Mer kompliserte vedlikeholdsoppgaver, og oppgaver som krever spesialverktøy, skal utføres av en tekniker eller annen kvalifisert mekaniker. Sikkert vedlikehold Vi har i denne bruksanvisningen beskrevet noen av de viktigste sikkerhetstiltakene og forholdsreglene knyttet til bruk/håndtering og vedlikehold av maskinen. Det er imidlertid umulig å advare mot alle farer eller farlige situasjoner som kan oppstå, og det er derfor viktig at brukeren av maskinen viser vilje til å bruke maskinen sikkert og rasjonelt for å unngå å sette seg selv og andre i fare. Forholdsregler Kontroller at motoren er av før du påbegynner ethvert vedlikeholds- eller reparasjonsarbeid. Dette vil eliminere mange potensielle risikoer: Karbonmonoksidforgiftning via motorens eksos Forsikre deg om at det er tilstrekkelig ventilasjon når du starter motoren. Brannskader som følge av varme deler La motoren og eksossystemet kjøle seg ned før berøring. Personskade som følge av bevegelige deler Start kun motoren når du har fått instruks om å gjøre det. For å redusere risikoen for brann eller eksplosjon må du være forsiktig når du håndterer og arbeider i nærheten av bensin. Bruk kun ikke-brannfarlige rensemidler til å rengjøre deler, ikke bensin. Hold sigaretter, gnister, flammer og andre antennelseskilder unna maskinen. 14

15 Vedlikeholdsskjema Vedlikeholdsskjema Utføres ved angitt tidsintervall eller etter angitte driftstimer ELEMENT Motorolje Sjekk nivå Hver gang X Første mnd eller 20 t Hver 3. mnd eller 50 t Hver 6. mnd eller 100 t Skift X X Hvert år eller 300 t Avleiringskopp Rengjør X Sjekk Tennplugg Rengjør X Skift Gnistfanger Rengjør X Tomgang/ forbrenningskammer Ventilklaring Sjekk Juster Rengjør Sjekk Juster Drivstofftank Rengjør og filter Drivstoffledning Sjekk Hvert 2. år (skift etter behov) X X X X Fylling av drivstoff Motoren skal alltid være av ved påfylling av drivstoff. Fjern tanklokket og sjekk drivstoffnivået. Fyll tanken hvis drivstoffnivået er lavt. 15

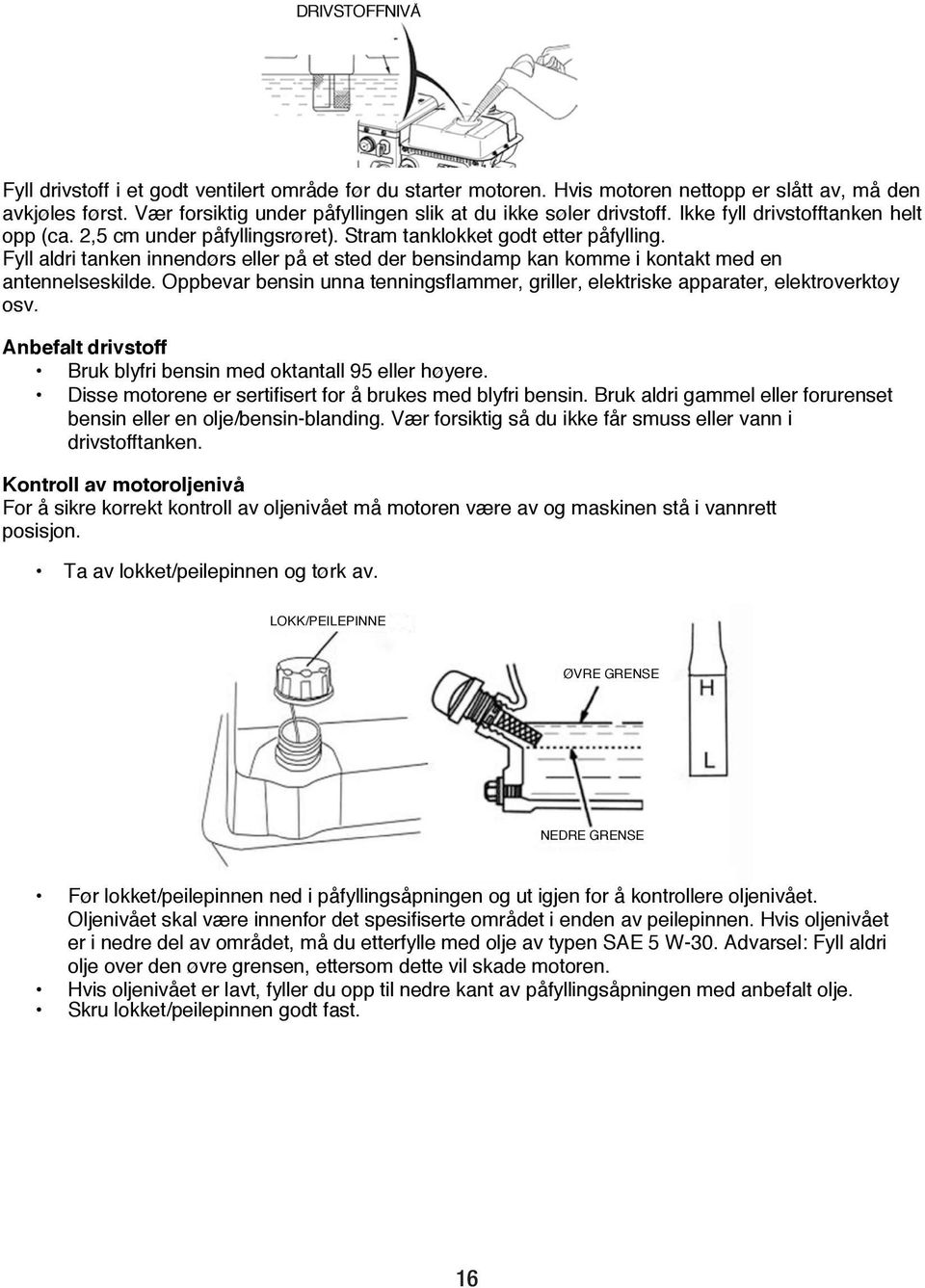

16 DRIVSTOFFNIVÅ Fyll drivstoff i et godt ventilert område før du starter motoren. Hvis motoren nettopp er slått av, må den avkjøles først. Vær forsiktig under påfyllingen slik at du ikke søler drivstoff. Ikke fyll drivstofftanken helt opp (ca. 2,5 cm under påfyllingsrøret). Stram tanklokket godt etter påfylling. Fyll aldri tanken innendørs eller på et sted der bensindamp kan komme i kontakt med en antennelseskilde. Oppbevar bensin unna tenningsflammer, griller, elektriske apparater, elektroverktøy osv. Anbefalt drivstoff Bruk blyfri bensin med oktantall 95 eller høyere. Disse motorene er sertifisert for å brukes med blyfri bensin. Bruk aldri gammel eller forurenset bensin eller en olje/bensin-blanding. Vær forsiktig så du ikke får smuss eller vann i drivstofftanken. Kontroll av motoroljenivå For å sikre korrekt kontroll av oljenivået må motoren være av og maskinen stå i vannrett posisjon. Ta av lokket/peilepinnen og tørk av. LOKK/PEILEPINNE ØVRE GRENSE NEDRE GRENSE Før lokket/peilepinnen ned i påfyllingsåpningen og ut igjen for å kontrollere oljenivået. Oljenivået skal være innenfor det spesifiserte området i enden av peilepinnen. Hvis oljenivået er i nedre del av området, må du etterfylle med olje av typen SAE 5 W-30. Advarsel: Fyll aldri olje over den øvre grensen, ettersom dette vil skade motoren. Hvis oljenivået er lavt, fyller du opp til nedre kant av påfyllingsåpningen med anbefalt olje. Skru lokket/peilepinnen godt fast. 16

17 Skifte av motorolje Tapp ut den brukte oljen mens motoren er varm. Varm olje er mer flytende og renner raskere enn kald olje. Plasser en egnet beholder under motoren for å samle opp den brukte oljen, og fjern deretter lokket/peilepinnen og tappepluggen. La all den brukte oljen renne ut. Sett deretter tappepluggen på plass igjen og stram godt. Brukt motorolje skal avhendes på en miljøvennlig måte. Vi anbefaler at du samler opp den brukte oljen i en forseglet beholder og leverer den til din lokale gjenvinningsstasjon eller bensinstasjon for resirkulering. Ikke kast olje i avfallsbeholdere, og hell heller ikke olje ut på bakken eller i avløpsnettet. Fyll opp til nedre kant av påfyllingsåpningen med anbefalt olje mens maskinen står i LOKK/PEILEPINNE vannrett posisjon. OLJENIVÅ TAPPEPLUGG Skru lokket/peilepinnen godt fast. Motoroljespesifikasjoner Olje er av avgjørende betydning for motorens effekt og levetid. Bruk syntetisk motorolje for firetaktsmotorer. SAE 5W-30 anbefales til generell bruk. Andre viskositeter vist i tabellen kan brukes når gjennomsnittstemperaturen i området er innenfor angitt temperaturområde. SAE-viskositetsgrader Oljens SAE-viskositet og klassifisering står på API-etiketten på oljebeholderen. Vi anbefaler at du bruker olje som oppfyller kravene i API-klasse SE eller SF. OMGIVELSESTEMPERATUR Vedlikehold av tennplugg Sjekk om tennpluggen er skitten eller irret etter 10 driftstimer, og rengjør den om nødvendig med en kobberbørste. Utfør deretter service på tennpluggen etter hver 50. driftstime. Anbefalte tennplugger: F7RTC eller tilsvarende. MERK Bruk av feil tennplugg kan forårsake motorskade. 17

18 TENNPLUGG NØKKEL Koble fra tennplugghetten og fjern eventuelt smuss fra området rundt tennpluggen. Fjern tennpluggen med en tennpluggnøkkel. Inspiser tennpluggen. Skift den hvis elektrodene er slitt, eller hvis isolatoren er sprukket eller avskallet. Mål elektrodeavstanden ved hjelp av en bladsøker. Avstanden skal være 0,70 0,80 mm. Korriger om nødvendig åpningen ved å bøye sideelektroden forsiktig. Monter tennpluggen forsiktig for hånd for å unngå å skade gjengene. Når tennpluggen er skrudd i, trekkes den til med en tennpluggnøkkel. Hvis du skrur i en brukt tennplugg, trekkes den til 1/8 1/4 omdreining etter at den er skrudd i for hånd. Hvis du monterer en ny tennplugg, trekkes den til 1/2 omdreining etter at den er skrudd i for hånd. Monter tennplugghetten. Rengjøring av avleiringskopp Avleiringskoppen forhindrer at skitt og vann trenger inn i forgasseren. Hvis motoren ikke har vært i bruk på en stund, må avleiringskoppen rengjøres før bruk. Sett drivstoffventilen i posisjon AV. Fjern avleiringskoppen med en 10 mm nøkkel. Fjern O-ringen og filteret. Rengjør alle delene med et ikke-brennbart rensemiddel. Monter filteret, O-ringen og avleiringskoppen igjen. Stram godt med 10 mm nøkkelen. Sett drivstoffventilen i posisjon PÅ, og sjekk at det ikke lekker. 18

19 Tappeskrue Tapping av forgasser Løsne forgasserens tappeskrue. La all bensinen renne ut i en egnet beholder. Sett tappeskruen på plass igjen og stram godt. LAGRING Forberedelse til lagring Riktig forberedelse av snøfreseren til lagring er viktig for å unngå at rust og korrosjon forringer snøfreserens funksjoner og utseende. Følgende prosedyrer vil gjøre det enklere å starte motoren igjen etter lagring og forhindre at snøfreseren ruster under langtidslagring. Rengjøring Hvis motoren nettopp har vært i drift, må den avkjøles i minst en halv time før den rengjøres. Rengjør alle utvendige flater, reparer eventuelle lakkskader, og påfør en tynn oljefilm på andre områder som kan utsettes for rust. MERK Bruk av hageslange eller høyttrykkspyler kan resultere i at det trenger vann inn i åpningene til luftfilteret og lyddemperen. Vann i luftfilteret vil gjøre luftfilteret fuktig, og vann som passerer gjennom luftfilteret eller lyddemperen kan trenge inn i sylinderen og forårsake skade. Vann som kommer i kontakt med en varm motor kan forårsake skade og i verste fall føre til at aluminiumsdelene i motoren sprekker. Hvis motoren nettopp har vært i drift, må den avkjøles i minst en halv time før den rengjøres. Drivstoff Bensin vil oksidere og forringes under lagring. Gammel bensin (mer enn 3 måneder gammel) vil gjøre motoren vanskelig å starte, og vil etterlate klebrige avleiringer som kan tette igjen drivstoffsystemet. Hvis bensinen i motoren forringes under lagring, er det mulig at du må få utført service på forgasseren og andre komponenter i drivstoffsystemet, eller skifte dem. Hvor lenge du kan la bensinen være i drivstofftanken og forgasseren uten at det fører til driftsforstyrrelser, avhenger av faktorer som bensintype, lagringstemperatur og hvorvidt drivstofftanken er fylt delvis eller helt opp. Luften i en delvis fylt tank fremskynder bensinens forringelsesprosess. For høy temperatur under lagring 19

20 fremskynder bensinens forringelsesprosess. Drivstoffproblemer kan inntreffe i løpet av noen få måneder, eller enda tidligere hvis bensinen ikke var fersk da du fylte den på tanken. Produsentens begrensede garanti dekker ikke skader på drivstoffsystemet eller problemer knyttet til motoreffekten som følge av manglende forberedelse til lagring. Du kan forlenge drivstoffets lagringstid ved å tilsette en bensinstabilisator som er utviklet til det formålet, eller du kan unngå problemer knyttet til forringelse av drivstoffet ved å tappe drivstofftanken og forgasseren. La ikke bensin være i drivstofftanken i mer enn 3 måneder!!! Tilsetting av bensinstabilisator for å forlenge drivstoffets lagringstid Når du bruker bensinstabilisator, må drivstofftanken være fylt opp med fersk bensin. Hvis tanken bare er delvis fylt opp, vil luft i tanken fremskynde bensinens forringelsesprosess under lagring. Hvis du bruker en reservekanne til å etterfylle bensin, må du forsikre deg om at den kun inneholder fersk bensin. Fyll på bensinstabilisator i henhold til produsentens instrukser. Etter at du har fylt på bensinstabilisator, må motoren kjøres på tomgang utendørs i 10 minutter for å sikre at bensinstabilisatoren distribueres i hele motorblokken og særlig i forgasseren. Stopp motoren og sett drivstoffventilen i posisjon AV. Tapping av drivstofftank og forgasser Plasser en godkjent bensinbeholder under forgasseren, og bruk en trakt for å unngå bensinsøl. Fjern forgasserens tappeplugg, og dra ut drivstoffrøret. Vi anbefaler at du tapper drivstofftanken først og forgasseren etterpå. SKIVE DRIVSTOFFRØR TAPPEPLUGG Når alt drivstoffet har rent ned i beholderen, monterer du tappepluggen og drivstoffrøret igjen. Stram pluggen og røret godt. Forholdsregler mot fuktighet 1. Skift motorolje. 2. Fjern tennplugger. 3. Hell en spiseskje (5-10 cm3) ren motorolje ned i sylinderen. 4. Dra i startsnora flere ganger for å distribuere oljen i sylinderen. 5. Monter tennplugger. 6. Dra langsomt i startsnora til du merker motstand. Dette vil stenge ventilene slik at fuktighet ikke kan trenge inn i motorens sylinder. Før startsnora forsiktig tilbake. 20

21 Hvis motoren skal lagres med bensin i drivstofftanken og forgasseren, er det viktig å redusere risikoen for antennelse av bensindamp. Velg et godt ventilert lagringssted unna ethvert apparat som bruker en åpen flamme, f.eks. ovner, varmtvannsberedere eller tørketromler. Unngå steder der det finnes elektriske motorer som genererer gnister, eller der det brukes elektroverktøy. Unngå om mulig også lagringssteder med høy fuktighet, siden dette fremmer rust og korrosjon. Kontroller at alt drivstoffet er tappet ut av drivstofftanken for å redusere muligheten for lekkasje til et minimum. Plasser snøfreseren slik at motoren står vannrett. Lagres motoren skjevt, kan det føre til lekkasje av drivstoff eller olje. Dekk til motoren og eksossystemet for å forhindre støv. Vær oppmerksom på at en varm motor og et varmt eksossystem kan antenne eller smelte visse typer materialer. Dekk derfor ikke til med plastfolie. Et ikke-porøst dekke vil holde på fuktigheten rundt motoren og fremme rust og korrosjon. Klargjøring av snøfreseren etter langtidslagring Kontroller motoren som beskrevet i vedlikeholdsavsnittet. Hvis drivstoffet ble tappet før lagring, fyller du opp tanken med fersk bensin. Hvis du bruker en reservekanne til å etterfylle bensin, må du forsikre deg om at den kun inneholder fersk bensin. Bensin oksiderer og forringes over tid, slik at motoren blir vanskelig å starte. Hvis sylindrene ble smurt inn med olje før lagring, kan det være at det vil komme litt røyk når motoren starter. Dette er normalt. Forberedelse i forhold til lagringstid Mindre enn 1 måned Ingen spesiell forberedelse er nødvendig. 1 til 2 måneder Fyll opp med fersk bensin og tilsett bensinstabilisator. 2 måneder til 1 år Fyll opp med fersk bensin og tilsett bensinstabilisator. Tapp drivstoff fra forgasseren. Rengjør avleiringskoppen. 1 år eller mer Tapp drivstofftanken. Tapp drivstoff fra forgasseren. Rengjør avleiringskoppen. Fjern tennpluggen. Hell en spiseskje motorolje ned i sylinderen. Drei motoren langsomt med startsnora for å fordele oljen. Monter tennpluggen. Skift motorolje. 21

22 FEILSØKING Problem Mulig årsak Løsning Snøfreseren kjører ujevnt og vibrerer kraftig Motoren starter ikke Motoren fusker Tap av drivkraft Motoren vil ikke starte eller stanser etter kort tid Snøfreseren blåser ut lite eller ingen snø Snøfreseren fjerner ikke all snøen Løse bolter Rotorfestet er løst Gasspak i feil posisjon Defekt tennplugg Tom drivstofftank Drivstoffventil lukket Dårlig drivstoff Skitten tennplugg - Clutchklaring for stor - Løs eller skadet drivrem Choke i feil posisjon Feil på tennplugg Tom drivstofftank Utblåsningsrøret er tett Rotoren roterer ikke Skjærboltene (fig. 21/pkt. 30) har røket Feiljusterte glidesko Sjekk bolter Sjekk rotorfestet Sjekk posisjon Skift tennplugg Etterfyll drivstoff Åpne drivstoffventil Tøm drivstofftank og fyll opp med fersk bensin Rengjør tennplugg - Juster clutchvaier - Skift drivrem - Kontakt autorisert kundeservice Sjekk chokeinnstilling Rengjør eller skift tennplugg (elektrodeavstand 0,6 mm) Etterfyll drivstoff Rens utblåsningsrøret med renseverktøy Juster rotorens clutchvaier Erstatt skjærbolter eller kontakt autorisert kundeservice Juster glideskoene (fig. 22/pkt. 10) 22

23 VIKTIGA RUTINER FÖR SÄKERT ARBETE VARNING! Vissa delar av maskinen och motorns avgassystem innehåller kemikalier som kan ge upphov till cancer, fosterskador och nedsatt fertilitet. FARA! Maskinen har utformats för att användas enligt de rutiner för säkert arbete som beskrivs i den här handboken. Precis som med all annan motordriven utrustning kan vårdslöshet eller handhavandefel orsaka allvarliga personskador. Den här maskinen har kapacitet att amputera fingrar, tår och fötter och att slunga iväg främmande föremål. Underlåtenhet att följa säkerhetsanvisningarna nedan kan leda till allvarliga personskador eller dödsfall. i SÄKERHETSANVISNINGAR Den här symbolen är en säkerhetssymbol som varnar för faror. Du måste vara extra uppmärksam på de säkerhetsåtgärder som markeras med den här symbolen. Obs! Du måste ha läst och förstått den här handboken och säkerhetsinformationen innan du startar motorn. Fara! Markerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador. Exempel på varningsdekal Varning! Markerar en potentiellt farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador. Viktigt! Markerar en potentiellt farlig situation som, om den inte undviks, kan leda till lindriga eller måttliga personskador. Läs denna handbok noga innan du börjar använda maskinen. Om du har frågor avseende maskinens säkerhet och hur den används är du välkommen att kontakta din återförsäljare. 23

24 Underlåtenhet att följa säkerhetsanvisningarna kan leda till allvarliga personskador eller dödsfall. Alla anvisningar avseende säkerhet och underhåll av snöslungan gäller din egen säkerhet. Säkerhetssymboler I tabellen nedan förklaras de säkerhetssymboler som kan finnas på produkten. Symbol Förklaring LÄS HANDBOKEN/HANDBÖCKERNA Du måste ha läst och förstått alla anvisningar i handboken/handböckerna innan du försöker montera och använda maskinen. VARNING ROTERANDE SKOVLAR Håll händerna borta från in- och utloppsöppningarna då maskinen är igång. Det finns roterande skovlar inuti maskinen. VARNING ROTERANDE SKOVLAR Håll händerna borta från in- och utloppsöppningarna då maskinen är igång. Det finns roterande skovlar inuti maskinen. VARNING ROTERANDE INMATNINGSSKRUV Placera inte händer eller fötter nära roterande delar i inmatningsskruvens kåpa, skovelhjulshuset eller utkaströret. Händer och fötter kan amputeras om de kommer i kontakt med roterande delar. VARNING UTSLUNGADE FÖREMÅL Den här maskinen kan fånga upp och kasta iväg föremål som orsakar personskador. VARNING BENSIN ÄR BRANDFARLIGT Låt motorn svalna i minst två minuter innan du tankar. VARNING KOLMONOXID Kör aldrig motorn inomhus eller i dåligt ventilerade utrymmen. Motoravgaserna innehåller kolmonoxid som är en luktfri och dödlig gas. VARNING ELFARA Använd inte motorns elstart i regn. Förberedelser Läs denna handbok noga. Gör dig väl förtrogen med de olika reglageinställningarna och handtagen på maskinen. Lär dig stoppa maskinen, såväl på normalt sätt som med nödstoppet. Låt aldrig barn använda utrustningen. Låt aldrig vuxna använda utrustningen utan grundliga instruktioner. Om du känner dig sjuk, trött eller om du har intagit alkohol eller läkemedel får du inte använda maskinen. Personen som använder maskinen ansvarar för människors säkerhet inom arbetsområdet. Använd aldrig maskinen i närheten av barn eller djur. Var alltid uppmärksam vid backning av maskinen, eftersom risken att snubbla eller ramla då är särskilt stor. 24

25 Inspektera noga det område där maskinen ska användas. Ta bort alla dörrmattor, pulkor, snowboards, kablar, linor och andra föremål. Koppla ur och lägg i friläget innan du startar motorn. Bär alltid hörselskydd, skyddsglasögon, handskar och halksäkra skor när du använder maskinen. Bär inte löst sittande kläder. Kontrollera bränslet innan du startar motorn. Bensin är extremt brandfarligt. Fyll inte på bensintanken inomhus, medan motorn är igång eller medan motorn fortfarande är varm. Skruva fast tanklocket ordentligt och torka bort allt bensinspill innan du startar motorn. Följden kan annars bli eldsvåda eller explosion. Använd ett jordat eluttag för maskiner med elektrisk drivmotor eller elektrisk startmotor. Justera inmatningsskruvens kåpas höjd så att frigången från ytor med grus eller makadam blir tillräcklig. Försök aldrig göra några inställningar när motorn är igång, om så inte uttryckligen rekommenderas av tillverkaren. Låt motorn och maskinen anpassas till utomhustemperaturen innan du börjar med snöröjningen. Bär alltid skyddsglasögon eller visir när du använder maskinen eller utför inställningar eller reparationer. Därigenom skyddas ögonen mot främmande föremål som kan slungas i väg från maskinen i alla riktningar. Användning Placera inte händer eller fötter nära roterande delar. Håll alltid säkert avstånd till utkastöppningen. Var ytterst försiktig när du korsar grusgångar, uppfarter, gångbanor eller gator. Var hela tiden uppmärksam på trafiken och dolda faror. Kör inga passagerare på maskinen. Om du kör på ett främmande föremål ska du omedelbart stoppa motorn. Ta bort tändstiftshatten och se noga efter om maskinen har skadats. Reparera eventuella skador innan du fortsätter arbeta med maskinen. Om snöslungan börjar vibrera onormalt mycket ska du omedelbart stoppa motorn och fastställa orsaken till vibrationerna. Vibrationer är ofta en indikation på skador. Stäng alltid av maskinen när den inte används eller innan skovelhjulshuset eller utkaströret rensas samt innan reparationer, inställningar eller inspektioner utförs. Vidtag alla försiktighetsåtgärder som rimligen är möjliga innan maskinen lämnas utan uppsikt. Koppla ur inmatningsskruven/skovelhjulet, lägg i friläget, stoppa motorn och ta ut nyckeln. Före rengöring, reparationer eller kontroller måste du först säkerställa att inmatningsskruven/skovelhjulet och alla rörliga delar har stannat. Lossa tändstiftskabeln och håll den på säkert avstånd från tändstiftet så att motorn inte kan starta av misstag. Motorn bör normalt inte startas inomhus. Det innebär dock inga säkerhetsproblem att starta motorn inomhus om det bara handlar om att transportera maskinen in i eller ut ur en byggnad och om lokalen är väl ventilerad. Det är extremt farligt att inandas avgaserna från motorn. Röj aldrig snö tvärs över sluttningar. Var ytterst försiktig när du ändrar riktning i sluttningar. Försök aldrig röja i branta sluttningar. Använd aldrig snöslungan utan att bära tätt åtsittande kläder, handskar och hörselskydd. Bär skyddsskor med stålhätta och halkfria sulor. Använd aldrig snöslungan i närheten av glasfönster, bilar, fönsterbrunnar, infarter och liknande utan att först justera utkaströrets vinkel. Håll barn och husdjur på säkert avstånd. 25

26 Överbelasta inte maskinen genom att röja snö i för hög hastighet. Kör aldrig maskinen i för hög transporthastighet på halt underlag. Håll uppsikt bakåt och var försiktig när du backar med snöslungan. Rikta aldrig utkastet mot andra människor och se till att ingen uppehåller sig framför maskinen. Koppla från kraftöverföringen till inmatningsskruven/skovelhjulet när maskinen transporteras eller inte används. Använd endast tillsatser och tillbehör som är godkända av tillverkaren av snöslungan (t.ex. hjulvikter, motvikter och hytt). Använd snöslungan endast i dagsljus eller på väl upplysta platser. Se till att ha stabilt fotfäste. Håll handtagen i ett fast grepp. Spring aldrig med redskapet. Säkerhetsanvisningar rörande bensin Hantera bensin med största varsamhet. Bensin är extremt brandfarligt och bensinångor kan explodera. Om du spiller bensin på dig själv eller dina kläder kan följden bli allvarliga personskador. Byt kläder och tvätta huden omedelbart! Använd endast godkända bensindunkar. Släck alla cigaretter, cigarrer, pipor och andra antändningskällor. Tanka aldrig maskinen inomhus. Låt motorn svalna innan du tankar maskinen. Fyll aldrig tanken mer än upp till 2,5 cm nedanför påfyllningsöppningen, så att bränslet har utrymme för expansion. Sätt tillbaka tanklocket och dra åt det ordentligt. Förvara aldrig maskinen eller bränsledunkar inne i en byggnad där det förekommer öppna lågor, gnistor eller pilotlågor (t.ex. gasspisar eller gaseldade varmvattenberedare, värmeelement eller klädtorkar). Fyll aldrig bensindunkar inomhus eller på instabila platser, t.ex. i bilar, på flak eller släpvagnar. Placera alltid dunken på marken på säkert avstånd från transportfordonet innan du fyller på den. Se till att pipen från bensinpumpens handtag eller behållaren är i kontakt med påfyllningsröret under påfyllningen. Använd aldrig låsfunktionen på bensinpumpens handtag vid påfyllning. Underhåll och förvaring Kontrollera regelbundet att alla skruvförband är åtdragna så att utrustningen är säker att arbeta med. Förvara aldrig maskinen med bränsle i tanken i byggnader där det finns antändningskällor, t.ex. lokaler med varmvattenberedare, värmeelement och klädtorkar. Motorn måste ha svalnat helt innan maskinen får förvaras inomhus. Om maskinen ska stå oanvänd under en längre tid ska du följa anvisningarna i den här handboken. Om du följer anvisningarna får maskinen längre livslängd. Underhåll eller byt vid behov maskinens säkerhets-, varnings- och anvisningsdekaler. Kör maskinen några minuter efter snöröjningen så att inmatningsskruven/skovelhjulet inte fryser fast. 26

27 EGENSKAPER OCH TEKNISKA DATA Delar 1. Motor 2. Handtag för hjuldrivning/koppling 3. Växelpanel 4. Handtag för inmatningsskruvens 5. funktioner Inställningsvev för utkast 6. Fäste för utkastets inställningsvev 7. Undre bygel med skruvar och muttrar 8. Utkaströr 9. Plastplatta för utkast 10. Metallplattor för utkast, med skruvar och 11. Växelstång muttrar 12. Brytpinne för inmatningsskruv 13. Säkerhetssprintar 14. Tändningsnycklar 15. Primerpump 16. Chokespak 17. Strömbrytare 18. Oljeavtappningsplugg 19. Tanklock 20. Oljelock/oljesticka 21. Gasreglage 27

28 Tekniska data för snöslunga Modell Arbetsbredd (cm) 56 Snödjup (cm) 51 ST6556 Hastighet (km/h) 1,5 4,2 Kastlängd (m) 1 15 Vridningsvinkel för utkaströr 190 (grader) Växellåda (antal steg) 5 framåt, 2 bakåt Torrvikt (kg) 80 Ljudnivå LWA (db(a)) 105 Motordata Modell LC 200F(D) Typ 1-cylindrig, 4-takts, fläktkyld toppventilmotor för snöröjningsmaskiner Maximalt vridmoment (Nm/varv/min) 13/3000 Oljevolym (liter) 0,6 Bensinvolym (liter) 3,6 Tomgångsvarvtal (varv/min) 1400 ± 150 Varvtalsvariation < 10 % Cylinderdiameter slaglängd (mm) Slagvolym (cm³) 196 Kompressionsförhållande 8,5 : 1 Smörjmetod Startmetod Ventilspel Tändstiftets elektrodavstånd Tändmetod Luftrenare Motorns vikt (kg) 19 Justering av motorn Stänksmörjning Snörstart Insug 0,10 0,15 mm Avgas 0,15 0,20 mm 0,7 0,8 mm Transistoriserad magnettändning Inget filter ARBETE Tändstiftets elektrodavstånd Ventilspel Övrigt DATA 0,70 0,80 mm INSUG: 0,15 ± 0,02 mm (kall) AVGAS: 0,2 ± 0,02 mm (kall) Inga andra justeringar krävs. 28

29 Teknisk information Motorolja Typ SAE 10W-30 eller SAE 30 Volym 0,6 l Bensin Typ 95 oktan blyfri Tändstift Typ F7RTC eller likvärdiga tändstift Elektrodavstånd 0,70 0,80 mm Förgasare Tomgångsvarvtal 1400 ± 150 varv/min Underhåll Varje användningstillfälle Efter de första 20 timmarna Därefter MONTERING Kontrollera motoroljan. Byt motorolja. Se underhållsavsnittet. STEG 1 Handtag Montera den undre bågen (7) på växellådan. Skruva in de fyra skruvarna i växellådan. Vänd den undre bågen så att det bara sitter en uppsättning skruvar på vänstra sidan. Montera växelpanelen (3) på den undre bågen (7). De medföljande skruvarna har diameter 10 mm. Två av dem är 1,3 cm långa och de andra två 3,8 cm långa. Brickorna är halvmånformade och förhindrar att röret trycks ihop när skruvarna dras åt. STEG 2 Utkastets snäckdrev Utkastets snäckdrev är redan monterat på handtaget, men måste föras genom utkastets snäckväxelfäste. Montera sedan en hårnålssprint med en bricka genom hålet i axeln. Utkastets fäste Montera utkastets fäste (6) med den medföljande skruven och muttern på bygelns (7) vänstra sida. Inställningsvev för utkast För in utkastets inställningsvev genom fästhålet (6) och koppla den till utkastets snäckväxelställdon. Lås med den medföljande sprinten. STEG 3 Manövervajrar Manövervajrarna förs genom hålen på insidan av körhandtagen. Z-nippeln i änden av vajerspännskruven kan skruvas upp helt så att du kan haka fast den. Dra åt spännskruven som visas i steg 3 tills slacket är borta. Vi förklarar hur vajrarna ska spännas när det är dags att köra snöslungan. 29

30 STEG 4 Växellänkage Nu kan växelstången (11) monteras. Ta bort tappen på växelstången och för in stängen genom växelpanelen på handtagen. Justera och ställ in muttern. Dra endast åt lätt. Lås med en sprint. STEG 5 Spänning av växellänkaget Fäst växelstångens (11) andra ände på växellådans växelväljararm. Dra ut sprinten och montera den på växellådan. Denna åtgärd håller växelstången inspänd och ser till att den hålls kvar i växelpanelen. För hög spänning kan skada länkaget. STEG 6 Utkast Följ anvisningarna i bilden till vänster. Utkast Skruvar (10) Liten metallplatta (10) Över snäckväxelställdonet Plastplatta (9) Under snäckväxelställdonet Liten metallplatta (10) Stor metallplatta (10) Låsmutter (10) Snäckväxelställdon 30

31 När snäckdrevet monterats ska det kunna röras obehindrat för hand. Om detta inte är möjligt kontrollerar du att du satt plastdistansplattorna åt rätt håll. Snäckdrevet kan föras inåt eller utåt så att det går i korrekt ingrepp. Om snäckdrevet kuggar över utkastets kuggkrans när du vrider inställningsveven, flyttar du in snäckdrevet genom att lossa stödfästets skruv och trycka fästet inåt. STEP 7 Inställningar hjuldrivning Koppla inte in inmatningsskruvens drivning inför den här kontrollen. Drivningens manövervajrar måste justeras så att drivningen och matningen till skovelhjulet blir korrekt. Spännskruvarna i STEG 3 ska vridas tills vajrarna inte slackar längre. I nödsituationer måste vajrarna lösa ut säkerhetsgreppet när handtagen släpps. Se till att inga människor uppehåller sig i närheten av maskinen. Ställ inmatningsskruven mot ett trappsteg och starta motorn när vajrarna har justerats. Trappsteget hindrar snöslungan från att röra sig, om vajrarna är för hårt spända. Dra nu i hjuldrivningens säkerhetsgrepp. Hjulen ska rotera. Koppla inte in inmatningsskruvens drivning inför den här kontrollen. Om hjulen inte roterar drar du åt spännskruven. Se till att snöslungan inte rör sig när säkerhetsgreppet släpps. Inmatningsskruvens drivning Spännskruvarna för manövervajrarna till inmatningsskruvens drivning ska vridas tills vajrarna inte längre slackar. Inmatningsskruven ska stanna stoppa när motorn går och säkerhetsgreppet släpps. Kör snöslungan genom snö. Om inmatningsskruven slutar rotera trots att motoreffekten räcker till drar du åt spännskruven. Kontrollera att inmatningsskruven alltid stannar när säkerhetsgreppet släpps. Svängförmåga För det mesta är det fördelaktigt att båda hjulen driver snöslungan. När du svänger med snöslungan är det enklare att manövrera den om det ena hjulet är frikopplat. Svängförmågan kan ändras genom att axelsprinten sätts in i ett annat hål. På den vänstra axeln finns två hål. Om sprinten sätts in i det yttre hålet och inte genom hjulnavet blir maskinen enkel att svänga och manövrera. När du åter behöver full dragkraft sätter du helt enkelt in sprinten genom hjulnavet och det inre axelhålet. Därefter driver snöslungan på båda hjulen. Nödstopp Släpp säkerhetsgreppet och slå från motorströmbrytaren. ANVÄNDNING Viktigt! Du måste fylla på motorolja och bränsle innan du kan starta motorn. Kontrollera bränsle- och motoroljenivån och fyll på vid behov. Kontrollera att tändstiftshatten sitter fast på tändstiftet. Säkra arbetsområdet och avlägsna flyttbara hinder. Snöslungan kan köras med tvåhjulsdrivning (leveranstillstånd) eller drivning på ett hjul så att maskinen blir enklare att manövrera. Följ anvisningarna nedan för att ställa om från tvåhjulsdrivning till enhjulsdrivning. Kontrollera att motorn är avstängd. Ta ut säkerhetssprinten från vänster hjul (fig. 31). 31

32 Sätt i säkerhetssprinten i axelns yttre hål (fig. 32) så att hjulet kan rotera fritt på axeln. Följ dessa anvisningar i omvänd ordningsföljd för att återställa till tvåhjulsdrivning. Viktigt! Kontrollera att släpskorna (fig. 22/pos. 10) är korrekt inställda. Släpskorna ska vara så inställda att inmatningsskruven löper precis ovanför marknivån. Start av motorn Slå till motorströmbrytaren (läge ON). Strömbrytarvred 32

33 Choke Vid start av kall motor ska chokespaken normalt föras till stängt läge (läge CLOSE). Om motorn är varm lämnar du chokespaken i öppet läge (läge OPEN). Choke Primerpump När motorn är kall kan extra startbränsle matas fram till förgasaren med hjälp av primerpumpen. Tryck aldrig mer än tre gånger i följd på primerpumpen. Gasreglage För gasreglaget ungefär 1/3 av vägen från läget för lågt varvtal (läge SLOW) till läget för högt varvtal (läge FAST). Tändningsnyckel Sätt in tändningsnyckeln i tändningslåset. 33

34 Choke När du startar motorn ska du ställa choken i stängt läge (läge CLOSE) och sedan gradvis skjuta chokereglaget frånstängt läge till öppet läge (läge OPEN) efter hand som motorn värms upp. STOPP AV MOTORN Om du behöver stoppa motorn i en nödsituation drar du helt enkelt ut tändningsnyckeln. I normala fall stoppas motorn enligt anvisningarna nedan. Gasreglage För gasreglaget till läge för lågt varvtal. Tändningsnyckel Dra ut tändningsnyckeln. Tändningsnyckel 34

35 Motorströmbrytare Slå från motorströmbrytaren (vrid till läge OFF). Användning av snöslungan För gasreglaget åt höger (fullt varvtal). Ställ utkastet i önskad utkastvinkel med inställningsveven. Obs! Kontrollera att det inte finns några människor eller djur framför inmatningsskruven eller i utkaströrets riktning (tänk på att snön kan slungas 10 till 15 meter bort från snöslungan). Snöslungan har sex framåtväxlar (1:an långsam och 6:an snabb) och två backväxlar (R1 och R2) att välja mellan, för att få önskad arbetshastighet. Obs! Om snön är våt och tung väljer du låg hastighet. Vid lätt pulversnö väljer du högre hastighet. Koppla in inmatningsskruven genom att trycka på den vänstra manöverspaken. Obs! Inmatningsskruven är kopplad till drivaxeln med brytpinnar (fig. 21/pos. 30). Brytpinnarna går av om inmatningsskruven stöter emot hårda föremål. Detta förhindrar större skador på snöslungan. Byt aldrig ut brytpinnarna mot vanliga skruvar. Två reservbrytpinnar med muttrar medföljer leveransen. Koppla in drivningen genom att trycka på den högra spaken. Snöslungan börjar röra sig. Styr snöslungan mot det område som ska snöröjas. Viktigt! Om snöutkastet blir blockerat: Stäng av motorn och vänta tills inmatningsskruven slutat rotera. Rensa utkastet med det speciella rensverktyget. 35
