ENA. Flamco. Denna användarmanual ska överlämnas till användaren och förvaras i närheten av dennas ENA. ENA AVGASNINGS- OCH PÅFYLLNADSAUTOMAT

Transkript

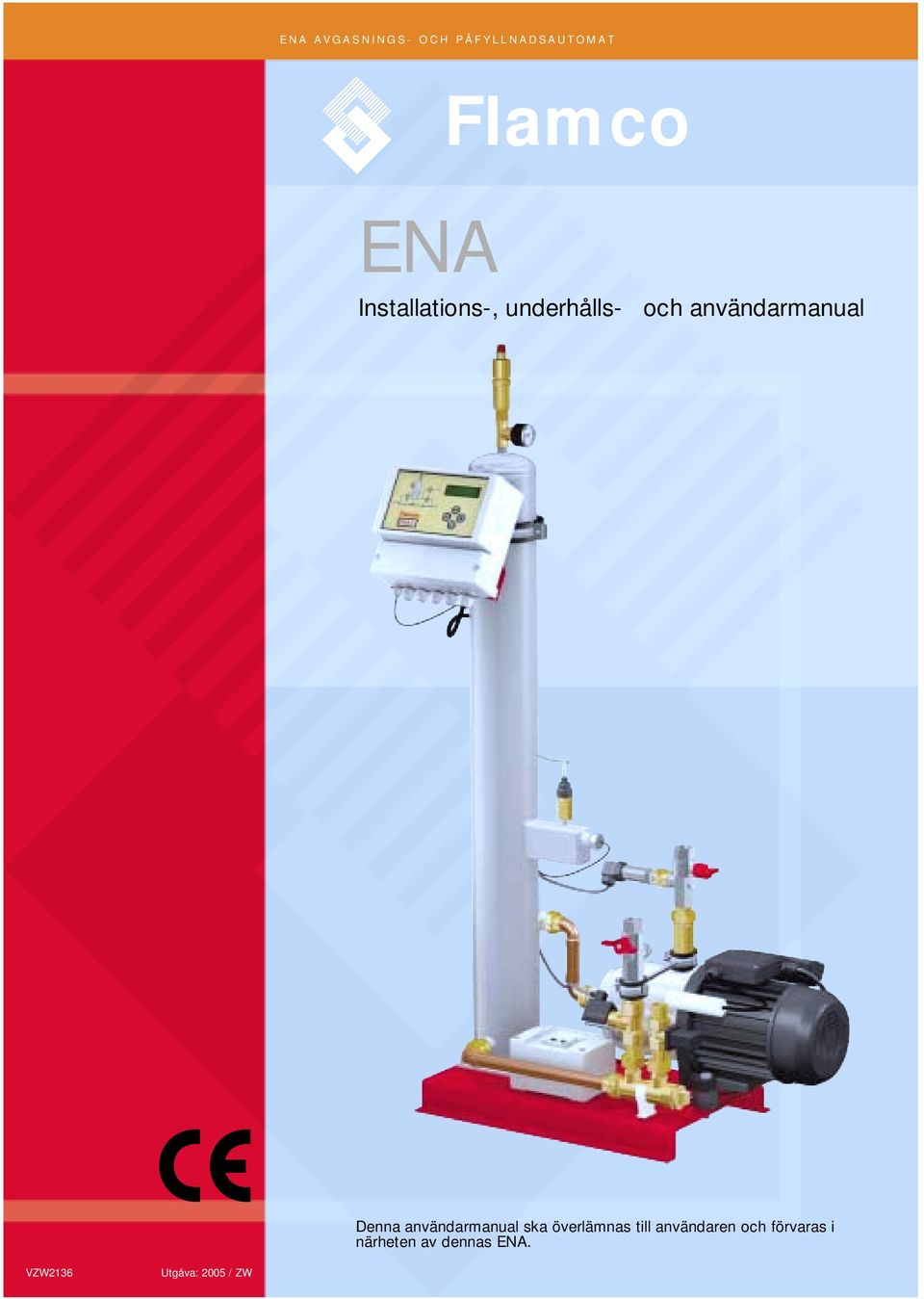

1 ENA AVGASNINGS- OCH PÅFYLLNADSAUTOMAT ENA Installations-, underhålls- och Denna ska överlämnas till användaren och förvaras i närheten av dennas ENA. VZW2136

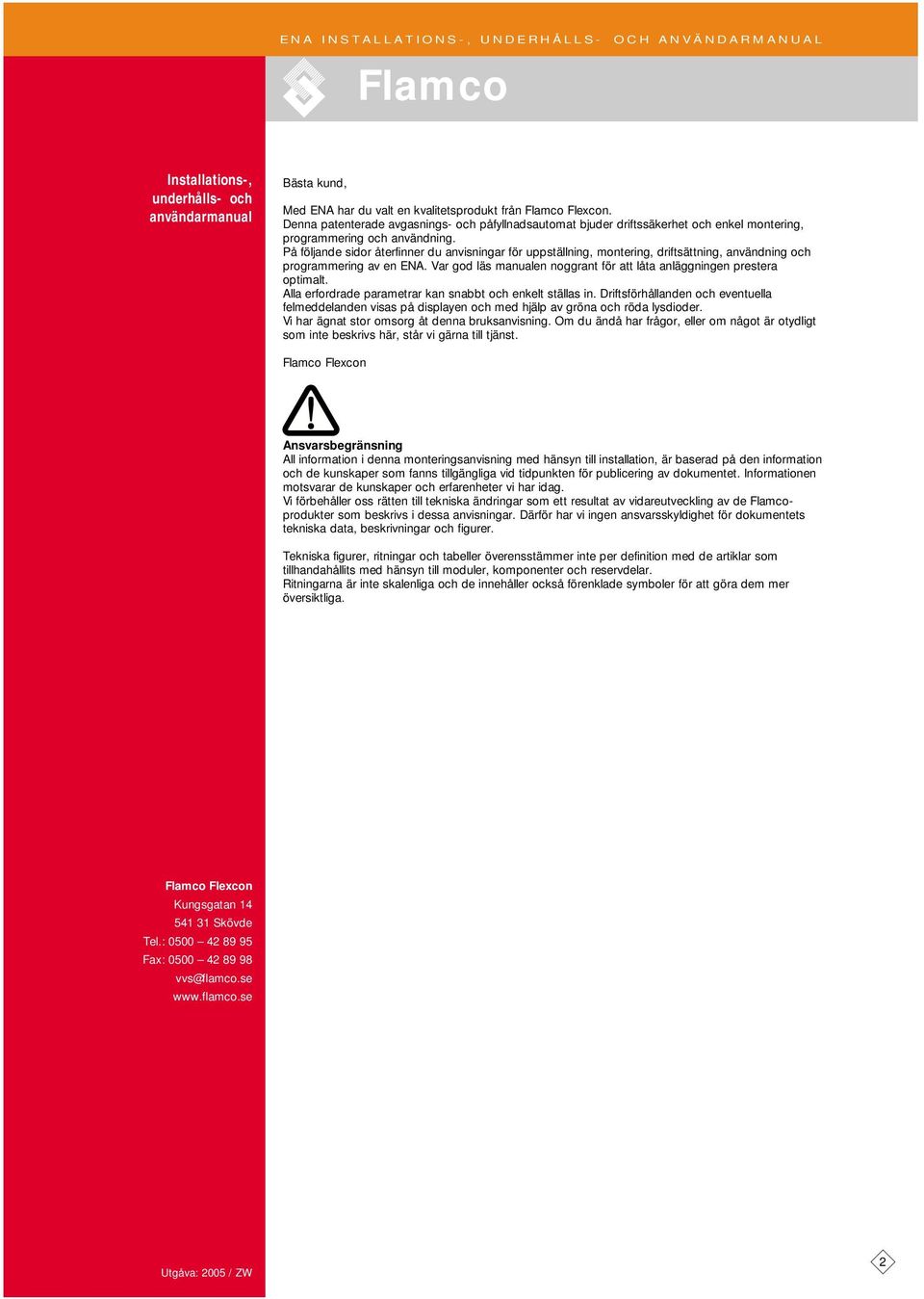

2 Installations-, underhålls- och Bästa kund, Med ENA har du valt en kvalitetsprodukt från Flexcon. Denna patenterade avgasnings- och påfyllnadsautomat bjuder driftssäkerhet och enkel montering, programmering och användning. På följande sidor återfinner du anvisningar för uppställning, montering, driftsättning, användning och programmering av en ENA. Var god läs manualen noggrant för att låta anläggningen prestera optimalt. Alla erfordrade parametrar kan snabbt och enkelt ställas in. Driftsförhållanden och eventuella felmeddelanden visas på displayen och med hjälp av gröna och röda lysdioder. Vi har ägnat stor omsorg åt denna bruksanvisning. Om du ändå har frågor, eller om något är otydligt som inte beskrivs här, står vi gärna till tjänst. Flexcon Ansvarsbegränsning All information i denna monteringsanvisning med hänsyn till installation, är baserad på den information och de kunskaper som fanns tillgängliga vid tidpunkten för publicering av dokumentet. Informationen motsvarar de kunskaper och erfarenheter vi har idag. Vi förbehåller oss rätten till tekniska ändringar som ett resultat av vidareutveckling av de produkter som beskrivs i dessa anvisningar. Därför har vi ingen ansvarsskyldighet för dokumentets tekniska data, beskrivningar och figurer. Tekniska figurer, ritningar och tabeller överensstämmer inte per definition med de artiklar som tillhandahållits med hänsyn till moduler, komponenter och reservdelar. Ritningarna är inte skalenliga och de innehåller också förenklade symboler för att göra dem mer översiktliga. Flexcon Kungsgatan Skövde Tel.: Fax: vvs@flamco.se 2

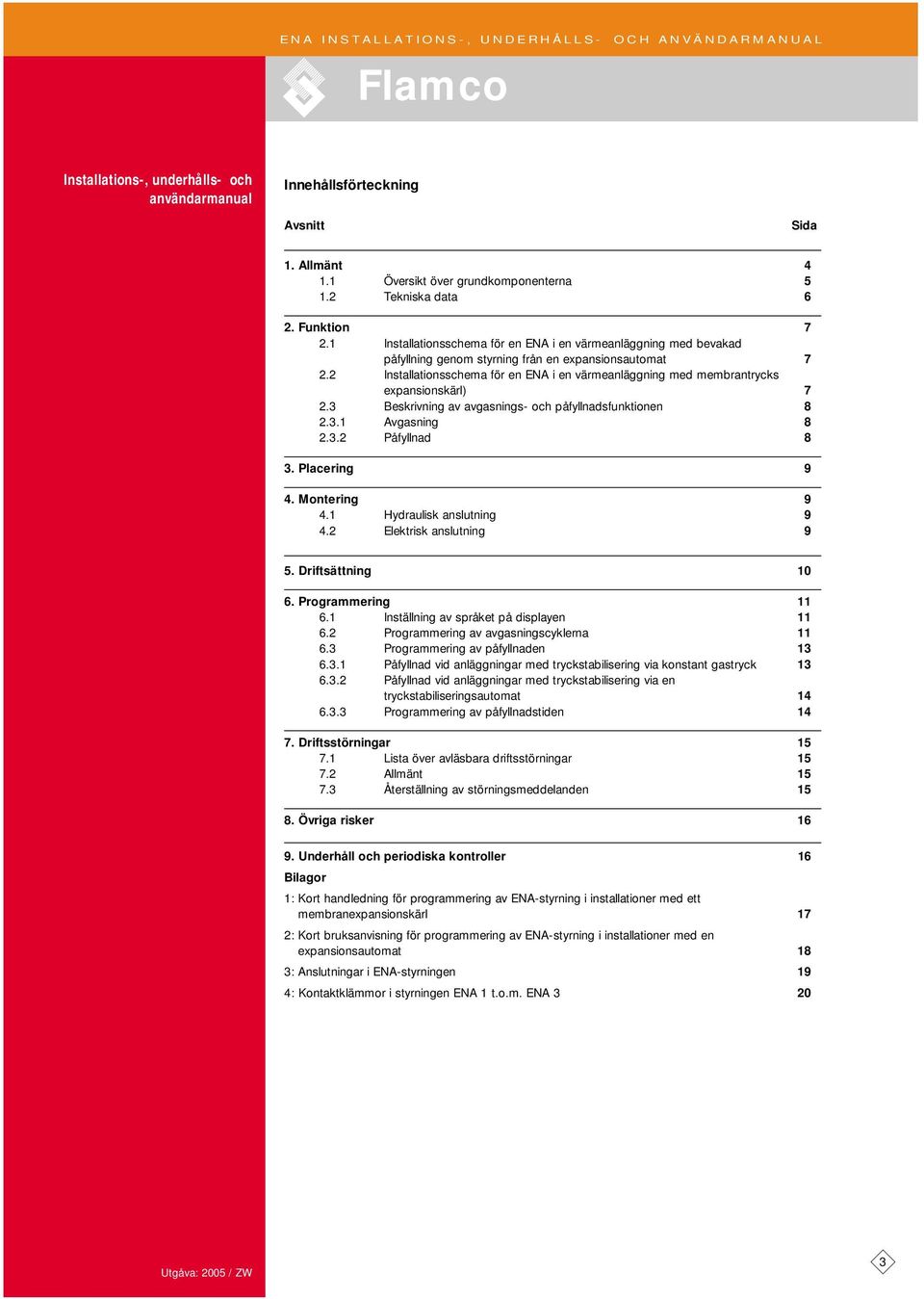

3 Innehållsförteckning Avsnitt Sida 1. Allmänt Översikt över grundkomponenterna Tekniska data 6 2. Funktion Installationsschema för en ENA i en värmeanläggning med bevakad påfyllning genom styrning från en expansionsautomat Installationsschema för en ENA i en värmeanläggning med membrantrycks expansionskärl) Beskrivning av avgasnings- och påfyllnadsfunktionen Avgasning Påfyllnad 8 3. Placering 9 4. Montering Hydraulisk anslutning Elektrisk anslutning 9 5. Driftsättning Programmering Inställning av språket på displayen Programmering av avgasningscyklerna Programmering av påfyllnaden Påfyllnad vid anläggningar med tryckstabilisering via konstant gastryck Påfyllnad vid anläggningar med tryckstabilisering via en tryckstabiliseringsautomat Programmering av påfyllnadstiden Driftsstörningar Lista över avläsbara driftsstörningar Allmänt Återställning av störningsmeddelanden Övriga risker Underhåll och periodiska kontroller 16 Bilagor 1: Kort handledning för programmering av ENA-styrning i installationer med ett membranexpansionskärl 17 2: Kort bruksanvisning för programmering av ENA-styrning i installationer med en expansionsautomat 18 3: Anslutningar i ENA-styrningen 19 4: Kontaktklämmor i styrningen ENA 1 t.o.m. ENA

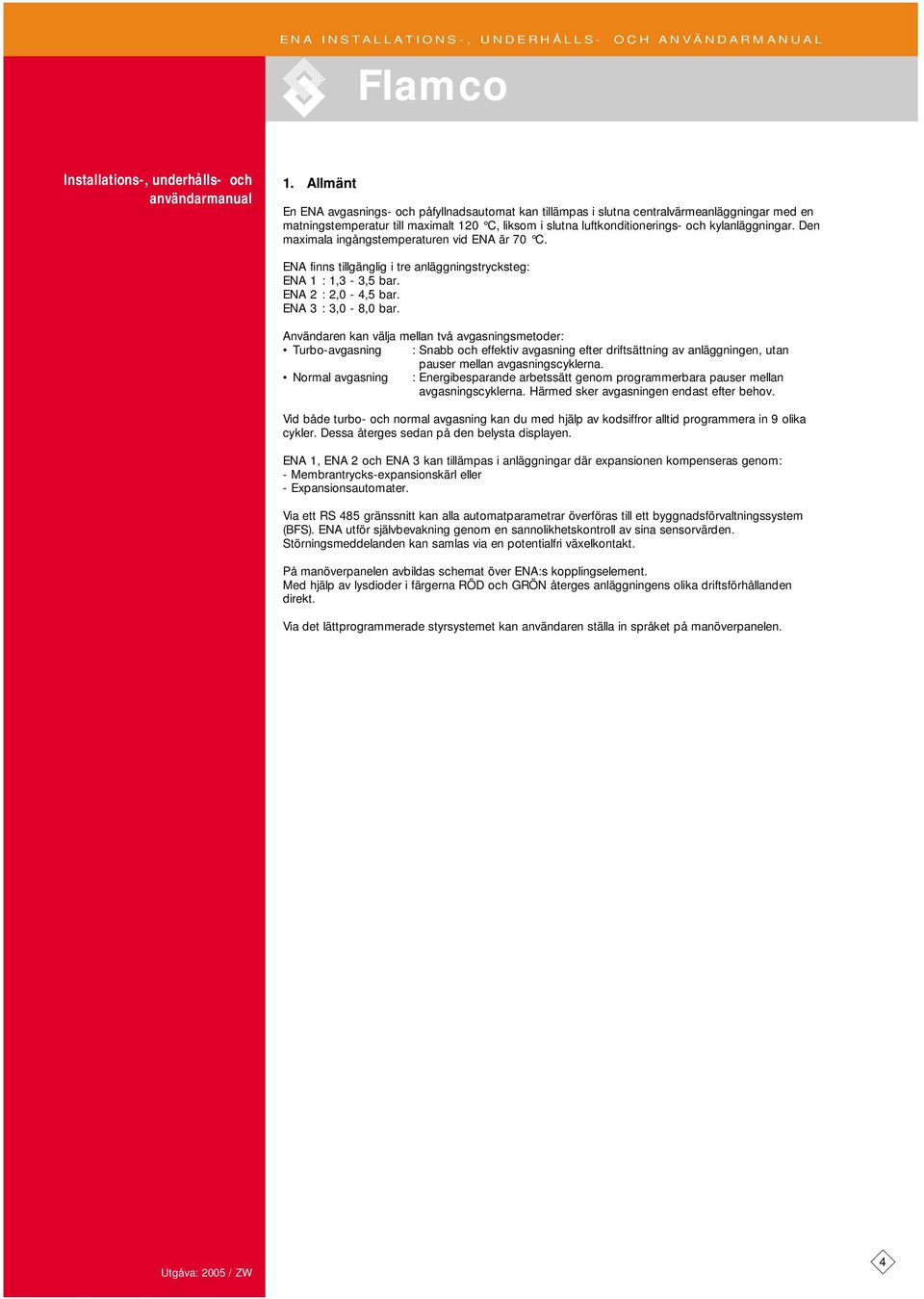

4 1. Allmänt En ENA avgasnings- och påfyllnadsautomat kan tillämpas i slutna centralvärmeanläggningar med en matningstemperatur till maximalt 120 C, liksom i slutna luftkonditionerings- och kylanläggningar. Den maximala ingångstemperaturen vid ENA är 70 C. ENA finns tillgänglig i tre anläggningstrycksteg: ENA 1 : 1,3-3,5 bar. ENA 2 : 2,0-4,5 bar. ENA 3 : 3,0-8,0 bar. Användaren kan välja mellan två avgasningsmetoder: Turbo-avgasning : Snabb och effektiv avgasning efter driftsättning av anläggningen, utan pauser mellan avgasningscyklerna. Normal avgasning : Energibesparande arbetssätt genom programmerbara pauser mellan avgasningscyklerna. Härmed sker avgasningen endast efter behov. Vid både turbo- och normal avgasning kan du med hjälp av kodsiffror alltid programmera in 9 olika cykler. Dessa återges sedan på den belysta displayen. ENA 1, ENA 2 och ENA 3 kan tillämpas i anläggningar där expansionen kompenseras genom: - Membrantrycks-expansionskärl eller - Expansionsautomater. Via ett RS 485 gränssnitt kan alla automatparametrar överföras till ett byggnadsförvaltningssystem (BFS). ENA utför självbevakning genom en sannolikhetskontroll av sina sensorvärden. Störningsmeddelanden kan samlas via en potentialfri växelkontakt. På manöverpanelen avbildas schemat över ENA:s kopplingselement. Med hjälp av lysdioder i färgerna RÖD och GRÖN återges anläggningens olika driftsförhållanden direkt. Via det lättprogrammerade styrsystemet kan användaren ställa in språket på manöverpanelen. 4

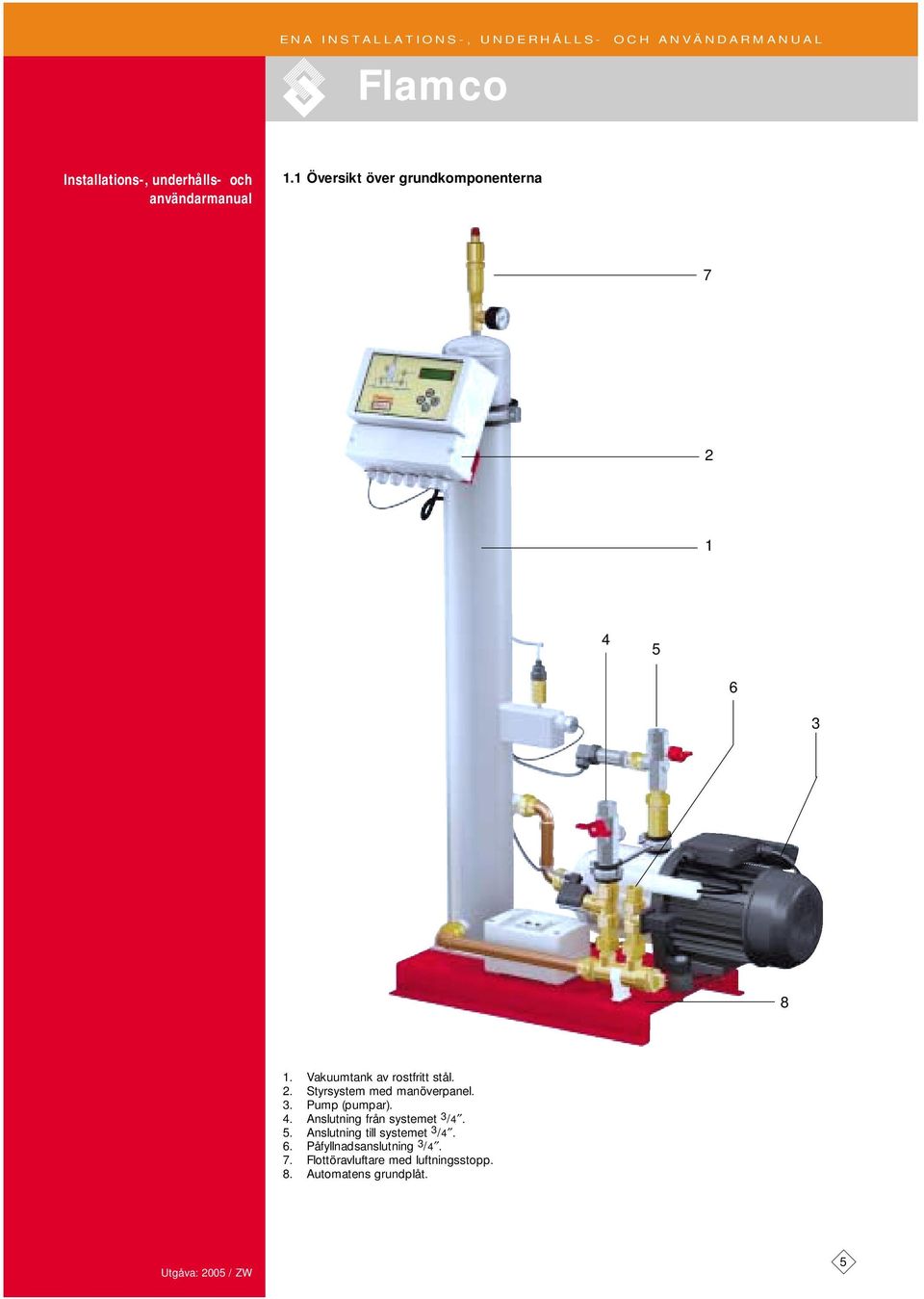

5 1.1 Översikt över grundkomponenterna Vakuumtank av rostfritt stål. 2. Styrsystem med manöverpanel. 3. Pump (pumpar). 4. Anslutning från systemet 3 /4. 5. Anslutning till systemet 3 /4. 6. Påfyllnadsanslutning 3 /4. 7. Flottöravluftare med luftningsstopp. 8. Automatens grundplåt. 5

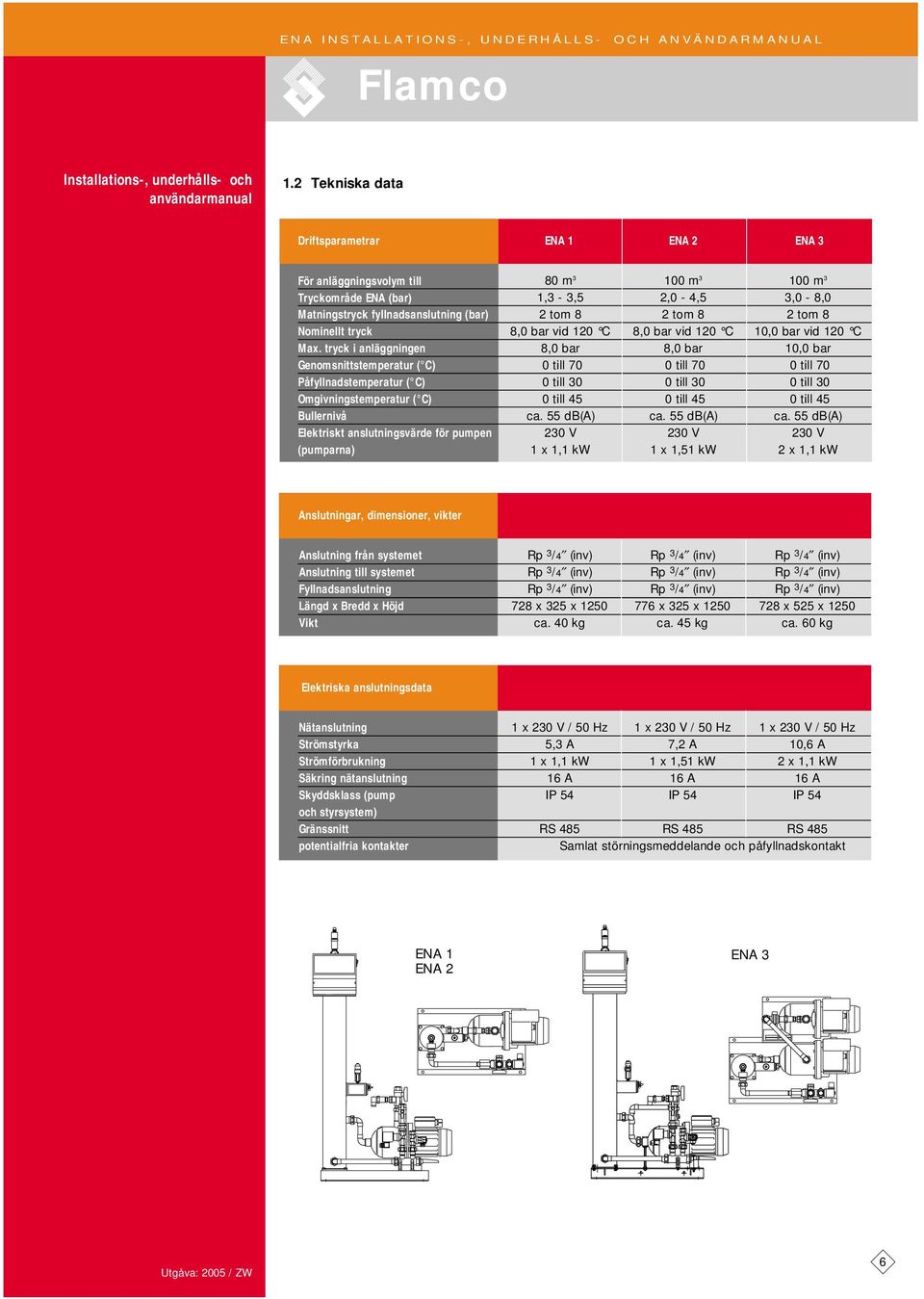

6 1.2 Tekniska data Driftsparametrar ENA 1 ENA 2 ENA 3 För anläggningsvolym till Tryckområde ENA (bar) Matningstryck fyllnadsanslutning (bar) Nominellt tryck Max. tryck i anläggningen Genomsnittstemperatur ( C) Påfyllnadstemperatur ( C) Omgivningstemperatur ( C) Bullernivå Elektriskt anslutningsvärde för pumpen (pumparna) 80 m m m 3 1,3-3,5 2,0-4,5 3,0-8,0 2 tom 8 2 tom 8 2 tom 8 8,0 bar vid 120 C 8,0 bar vid 120 C 10,0 bar vid 120 C 8,0 bar 8,0 bar 10,0 bar 0 till 70 0 till 70 0 till 70 0 till 30 0 till 30 0 till 30 0 till 45 0 till 45 0 till 45 ca. 55 db(a) ca. 55 db(a) ca. 55 db(a) 230 V 230 V 230 V 1 x 1,1 kw 1 x 1,51 kw 2 x 1,1 kw Anslutningar, dimensioner, vikter Anslutning från systemet Anslutning till systemet Fyllnadsanslutning Längd x Bredd x Höjd Vikt Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) Rp 3 /4 (inv) 728 x 325 x x 325 x x 525 x 1250 ca. 40 kg ca. 45 kg ca. 60 kg Elektriska anslutningsdata Nätanslutning Strömstyrka Strömförbrukning Säkring nätanslutning Skyddsklass (pump och styrsystem) Gränssnitt potentialfria kontakter 1 x 230 V / 50 Hz 1 x 230 V / 50 Hz 1 x 230 V / 50 Hz 5,3 A 7,2 A 10,6 A 1 x 1,1 kw 1 x 1,51 kw 2 x 1,1 kw 16 A 16 A 16 A IP 54 IP 54 IP 54 RS 485 RS 485 RS 485 Samlat störningsmeddelande och påfyllnadskontakt ENA 1 ENA 2 ENA 3 6

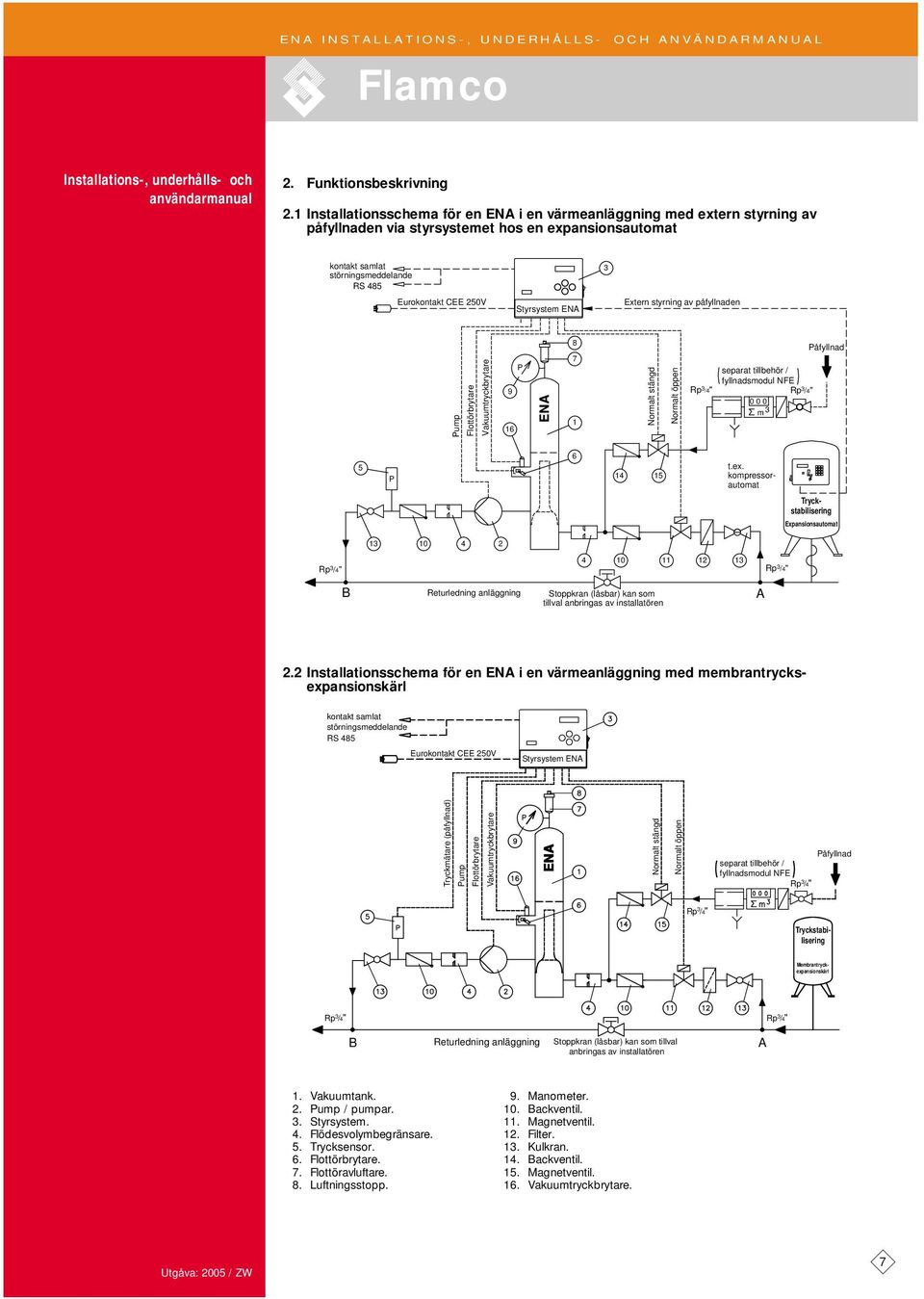

7 2. Funktionsbeskrivning 2.1 Installationsschema för en ENA i en värmeanläggning med extern styrning av påfyllnaden via styrsystemet hos en expansionsautomat kontakt samlat störningsmeddelande RS Eurokontakt CEE 250V Styrsystem ENA Extern styrning av påfyllnaden Pump Flottörbrytare Vakuumtryckbrytare 9 16 P Normalt stängd Normalt öppen Rp 3 /4" Påfyllnad separat tillbehör / fyllnadsmodul NFE Rp 3 /4" m 3 5 P t.ex. kompressorautomat Tryckstabilisering Expansionsautomat Rp 3 /4" Rp 3 /4" B Returledning anläggning Stoppkran (låsbar) kan som tillval anbringas av installatören A 2.2 Installationsschema för en ENA i en värmeanläggning med membrantrycksexpansionskärl kontakt samlat störningsmeddelande RS 485 Eurokontakt CEE 250V Styrsystem ENA Tryckmätare (påfyllnad) Pump Flottörbrytare Vakuumtryckbrytare Normalt stängd Normalt öppen Påfyllnad separat tillbehör / fyllnadsmodul NFE Rp 3 /4" Rp 3 /4" Membrantryckexpansionskärl Tryckstabilisering Rp 3 /4" Rp 3 /4" B Returledning anläggning Stoppkran (låsbar) kan som tillval anbringas av installatören A 1. Vakuumtank. 2. Pump / pumpar. 3. Styrsystem. 4. Flödesvolymbegränsare. 5. Trycksensor. 6. Flottörbrytare. 7. Flottöravluftare. 8. Luftningsstopp. 9. Manometer. 10. Backventil. 11. Magnetventil. 12. Filter. 13. Kulkran. 14. Backventil. 15. Magnetventil. 16. Vakuumtryckbrytare. 7

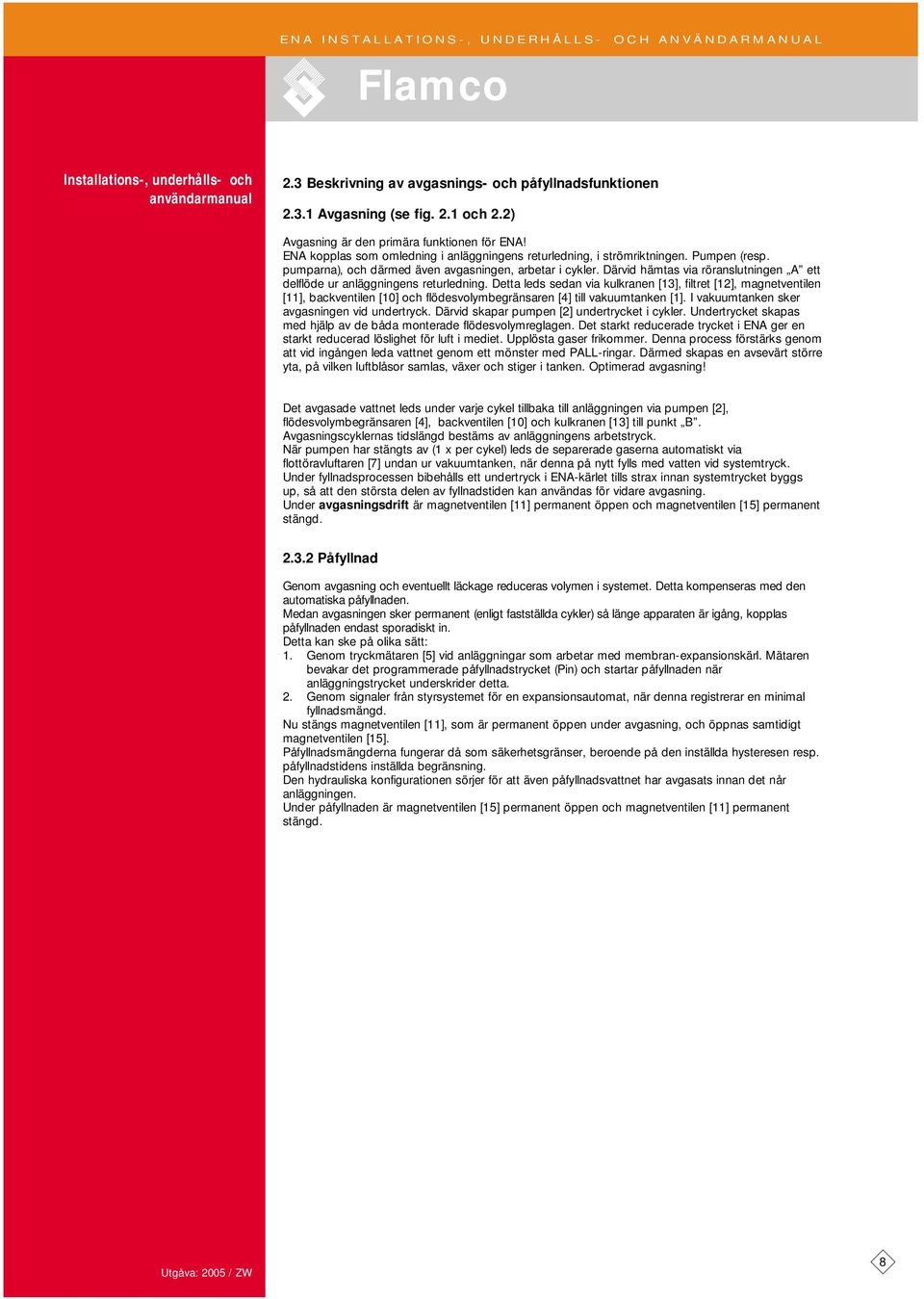

8 2.3 Beskrivning av avgasnings- och påfyllnadsfunktionen Avgasning (se fig. 2.1 och 2.2) Avgasning är den primära funktionen för ENA! ENA kopplas som omledning i anläggningens returledning, i strömriktningen. Pumpen (resp. pumparna), och därmed även avgasningen, arbetar i cykler. Därvid hämtas via röranslutningen A ett delflöde ur anläggningens returledning. Detta leds sedan via kulkranen [13], filtret [12], magnetventilen [11], backventilen [10] och flödesvolymbegränsaren [4] till vakuumtanken [1]. I vakuumtanken sker avgasningen vid undertryck. Därvid skapar pumpen [2] undertrycket i cykler. Undertrycket skapas med hjälp av de båda monterade flödesvolymreglagen. Det starkt reducerade trycket i ENA ger en starkt reducerad löslighet för luft i mediet. Upplösta gaser frikommer. Denna process förstärks genom att vid ingången leda vattnet genom ett mönster med PALL-ringar. Därmed skapas en avsevärt större yta, på vilken luftblåsor samlas, växer och stiger i tanken. Optimerad avgasning! Det avgasade vattnet leds under varje cykel tillbaka till anläggningen via pumpen [2], flödesvolymbegränsaren [4], backventilen [10] och kulkranen [13] till punkt B. Avgasningscyklernas tidslängd bestäms av anläggningens arbetstryck. När pumpen har stängts av (1 x per cykel) leds de separerade gaserna automatiskt via flottöravluftaren [7] undan ur vakuumtanken, när denna på nytt fylls med vatten vid systemtryck. Under fyllnadsprocessen bibehålls ett undertryck i ENA-kärlet tills strax innan systemtrycket byggs up, så att den största delen av fyllnadstiden kan användas för vidare avgasning. Under avgasningsdrift är magnetventilen [11] permanent öppen och magnetventilen [15] permanent stängd Påfyllnad Genom avgasning och eventuellt läckage reduceras volymen i systemet. Detta kompenseras med den automatiska påfyllnaden. Medan avgasningen sker permanent (enligt fastställda cykler) så länge apparaten är igång, kopplas påfyllnaden endast sporadiskt in. Detta kan ske på olika sätt: 1. Genom tryckmätaren [5] vid anläggningar som arbetar med membran-expansionskärl. Mätaren bevakar det programmerade påfyllnadstrycket (Pin) och startar påfyllnaden när anläggningstrycket underskrider detta. 2. Genom signaler från styrsystemet för en expansionsautomat, när denna registrerar en minimal fyllnadsmängd. Nu stängs magnetventilen [11], som är permanent öppen under avgasning, och öppnas samtidigt magnetventilen [15]. Påfyllnadsmängderna fungerar då som säkerhetsgränser, beroende på den inställda hysteresen resp. påfyllnadstidens inställda begränsning. Den hydrauliska konfigurationen sörjer för att även påfyllnadsvattnet har avgasats innan det når anläggningen. Under påfyllnaden är magnetventilen [15] permanent öppen och magnetventilen [11] permanent stängd. 8

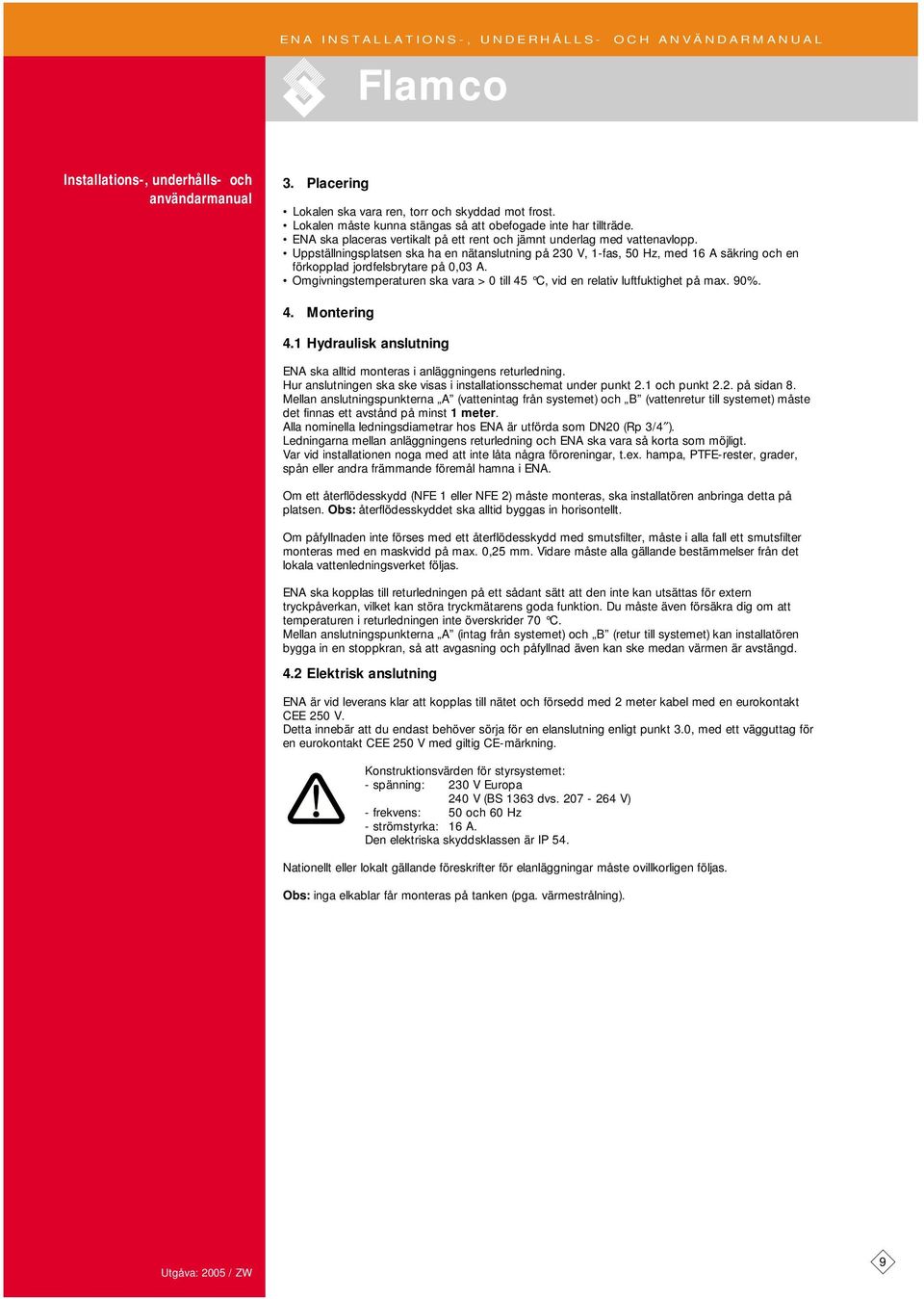

9 3. Placering Lokalen ska vara ren, torr och skyddad mot frost. Lokalen måste kunna stängas så att obefogade inte har tillträde. ENA ska placeras vertikalt på ett rent och jämnt underlag med vattenavlopp. Uppställningsplatsen ska ha en nätanslutning på 230 V, 1-fas, 50 Hz, med 16 A säkring och en förkopplad jordfelsbrytare på 0,03 A. Omgivningstemperaturen ska vara > 0 till 45 C, vid en relativ luftfuktighet på max. 90%. 4. Montering 4.1 Hydraulisk anslutning ENA ska alltid monteras i anläggningens returledning. Hur anslutningen ska ske visas i installationsschemat under punkt 2.1 och punkt 2.2. på sidan 8. Mellan anslutningspunkterna A (vattenintag från systemet) och B (vattenretur till systemet) måste det finnas ett avstånd på minst 1 meter. Alla nominella ledningsdiametrar hos ENA är utförda som DN20 (Rp 3/4 ). Ledningarna mellan anläggningens returledning och ENA ska vara så korta som möjligt. Var vid installationen noga med att inte låta några föroreningar, t.ex. hampa, PTFE-rester, grader, spån eller andra främmande föremål hamna i ENA. Om ett återflödesskydd (NFE 1 eller NFE 2) måste monteras, ska installatören anbringa detta på platsen. Obs: återflödesskyddet ska alltid byggas in horisontellt. Om påfyllnaden inte förses med ett återflödesskydd med smutsfilter, måste i alla fall ett smutsfilter monteras med en maskvidd på max. 0,25 mm. Vidare måste alla gällande bestämmelser från det lokala vattenledningsverket följas. ENA ska kopplas till returledningen på ett sådant sätt att den inte kan utsättas för extern tryckpåverkan, vilket kan störa tryckmätarens goda funktion. Du måste även försäkra dig om att temperaturen i returledningen inte överskrider 70 C. Mellan anslutningspunkterna A (intag från systemet) och B (retur till systemet) kan installatören bygga in en stoppkran, så att avgasning och påfyllnad även kan ske medan värmen är avstängd. 4.2 Elektrisk anslutning ENA är vid leverans klar att kopplas till nätet och försedd med 2 meter kabel med en eurokontakt CEE 250 V. Detta innebär att du endast behöver sörja för en elanslutning enligt punkt 3.0, med ett vägguttag för en eurokontakt CEE 250 V med giltig CE-märkning. Konstruktionsvärden för styrsystemet: - spänning: 230 V Europa 240 V (BS 1363 dvs V) - frekvens: 50 och 60 Hz - strömstyrka: 16 A. Den elektriska skyddsklassen är IP 54. Nationellt eller lokalt gällande föreskrifter för elanläggningar måste ovillkorligen följas. Obs: inga elkablar får monteras på tanken (pga. värmestrålning). 9

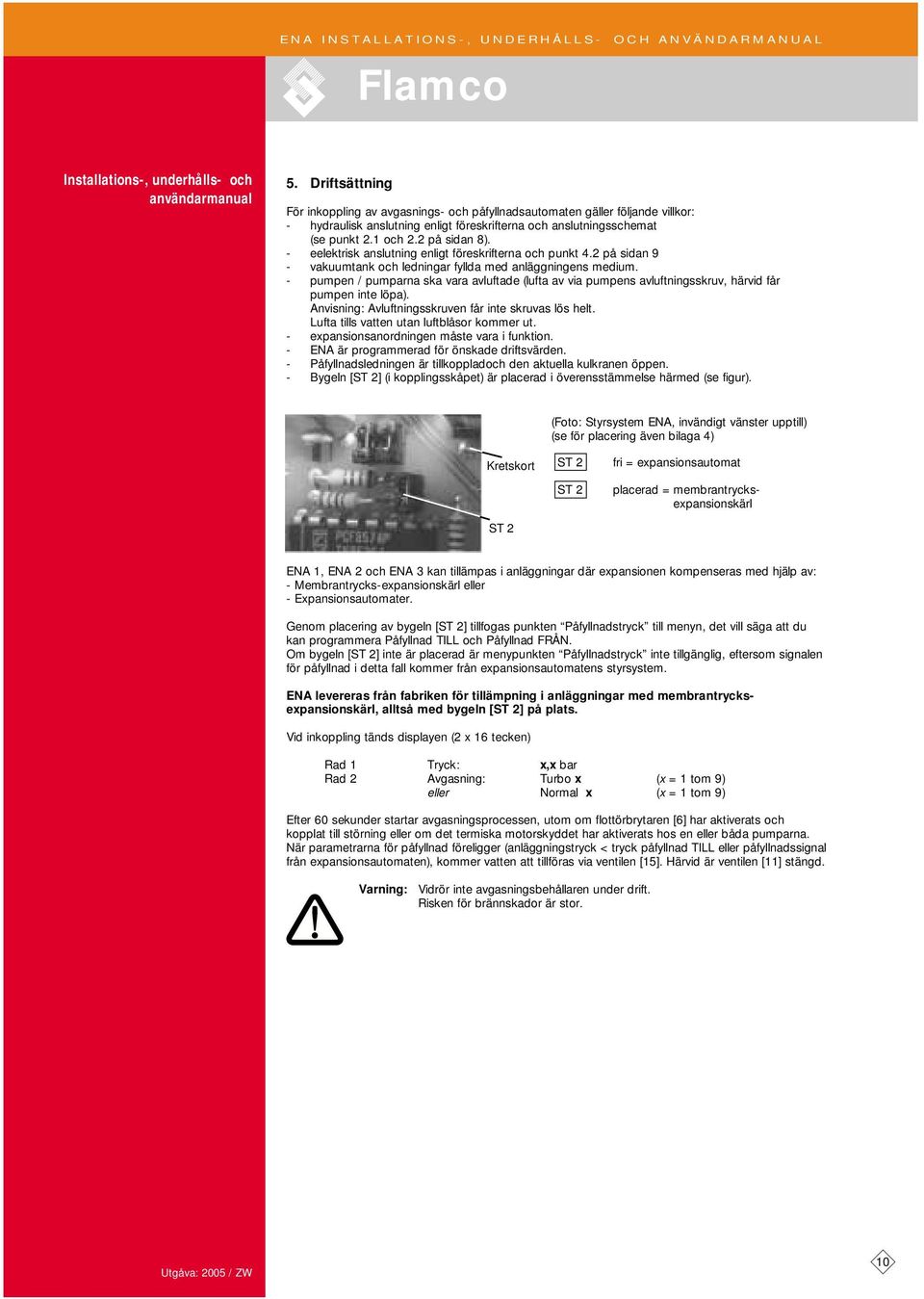

10 5. Driftsättning För inkoppling av avgasnings- och påfyllnadsautomaten gäller följande villkor: - hydraulisk anslutning enligt föreskrifterna och anslutningsschemat (se punkt 2.1 och 2.2 på sidan 8). - eelektrisk anslutning enligt föreskrifterna och punkt 4.2 på sidan 9 - vakuumtank och ledningar fyllda med anläggningens medium. - pumpen / pumparna ska vara avluftade (lufta av via pumpens avluftningsskruv, härvid får pumpen inte löpa). Anvisning: Avluftningsskruven får inte skruvas lös helt. Lufta tills vatten utan luftblåsor kommer ut. - expansionsanordningen måste vara i funktion. - ENA är programmerad för önskade driftsvärden. - Påfyllnadsledningen är tillkoppladoch den aktuella kulkranen öppen. - Bygeln [ST 2] (i kopplingsskåpet) är placerad i överensstämmelse härmed (se figur). (Foto: Styrsystem ENA, invändigt vänster upptill) (se för placering även bilaga 4) Kretskort ST 2 fri = expansionsautomat ST 2 ST 2 placerad = membrantrycksexpansionskärl ENA 1, ENA 2 och ENA 3 kan tillämpas i anläggningar där expansionen kompenseras med hjälp av: - Membrantrycks-expansionskärl eller - Expansionsautomater. Genom placering av bygeln [ST 2] tillfogas punkten Påfyllnadstryck till menyn, det vill säga att du kan programmera Påfyllnad TILL och Påfyllnad FRÅN. Om bygeln [ST 2] inte är placerad är menypunkten Påfyllnadstryck inte tillgänglig, eftersom signalen för påfyllnad i detta fall kommer från expansionsautomatens styrsystem. ENA levereras från fabriken för tillämpning i anläggningar med membrantrycksexpansionskärl, alltså med bygeln [ST 2] på plats. Vid inkoppling tänds displayen (2 x 16 tecken) Rad 1 Tryck: x,x bar Rad 2 Avgasning: Turbo x (x = 1 tom 9) eller Normal x (x = 1 tom 9) Efter 60 sekunder startar avgasningsprocessen, utom om flottörbrytaren [6] har aktiverats och kopplat till störning eller om det termiska motorskyddet har aktiverats hos en eller båda pumparna. När parametrarna för påfyllnad föreligger (anläggningstryck < tryck påfyllnad TILL eller påfyllnadssignal från expansionsautomaten), kommer vatten att tillföras via ventilen [15]. Härvid är ventilen [11] stängd. Varning: Vidrör inte avgasningsbehållaren under drift. Risken för brännskador är stor. 10

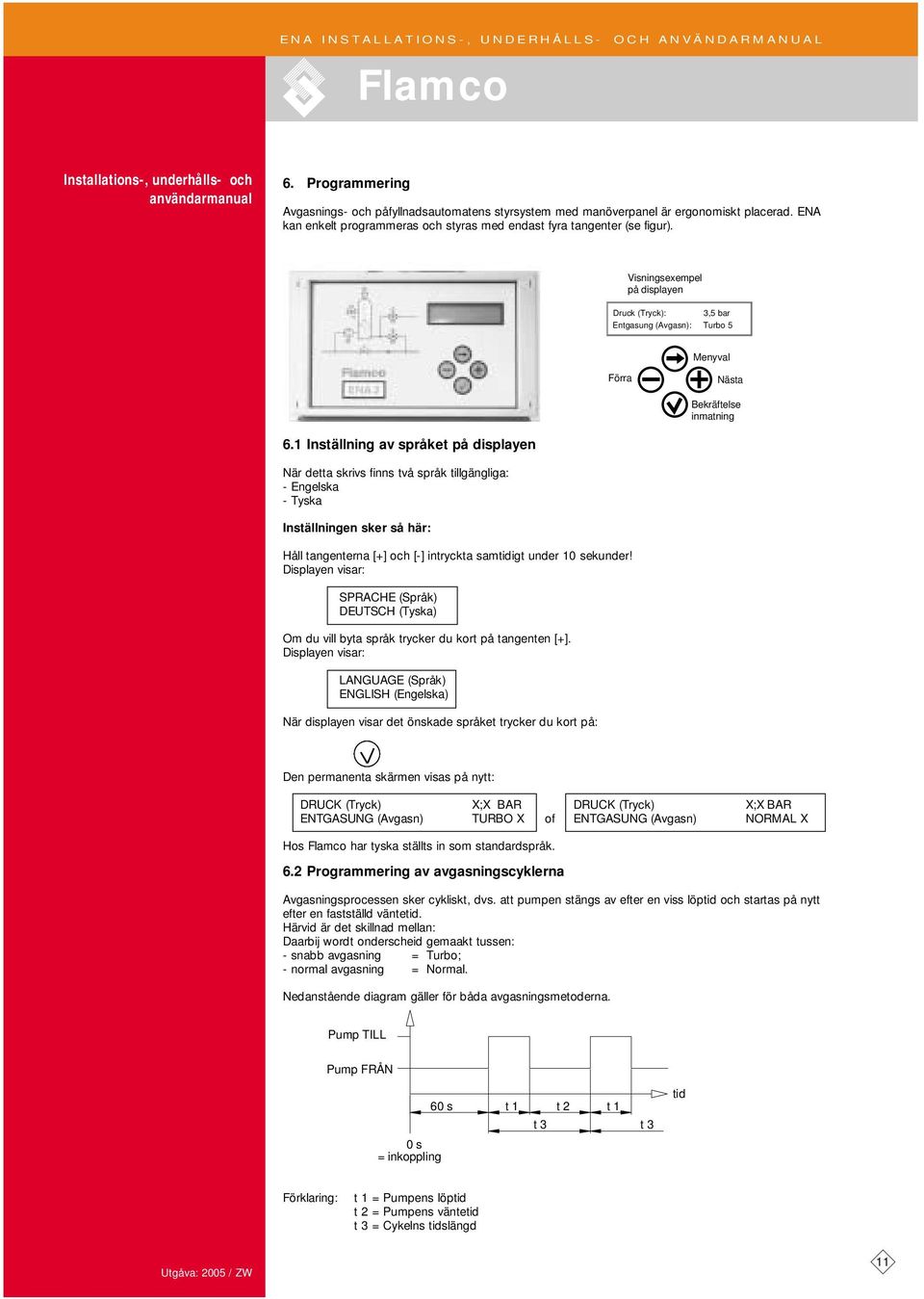

11 6. Programmering Avgasnings- och påfyllnadsautomatens styrsystem med manöverpanel är ergonomiskt placerad. ENA kan enkelt programmeras och styras med endast fyra tangenter (se figur). Visningsexempel på displayen Druck (Tryck): 3,5 bar Entgasung (Avgasn): Turbo 5 Menyval Förra Nästa Bekräftelse inmatning 6.1 Inställning av språket på displayen När detta skrivs finns två språk tillgängliga: - Engelska - Tyska Inställningen sker så här: Håll tangenterna [+] och [-] intryckta samtidigt under 10 sekunder! Displayen visar: SPRACHE (Språk) DEUTSCH (Tyska) Om du vill byta språk trycker du kort på tangenten [+]. Displayen visar: LANGUAGE (Språk) ENGLISH (Engelska) När displayen visar det önskade språket trycker du kort på: Den permanenta skärmen visas på nytt: DRUCK (Tryck) X;X BAR DRUCK (Tryck) X;X BAR ENTGASUNG (Avgasn) TURBO X of ENTGASUNG (Avgasn) NORMAL X Hos har tyska ställts in som standardspråk. 6.2 Programmering av avgasningscyklerna Avgasningsprocessen sker cykliskt, dvs. att pumpen stängs av efter en viss löptid och startas på nytt efter en fastställd väntetid. Härvid är det skillnad mellan: Daarbij wordt onderscheid gemaakt tussen: - snabb avgasning = Turbo; - normal avgasning = Normal. Nedanstående diagram gäller för båda avgasningsmetoderna. Pump TILL Pump FRÅN 0 s = inkoppling 60 s t 1 t 2 t 1 t 3 t 3 tid Förklaring: t 1 = Pumpens löptid t 2 = Pumpens väntetid t 3 = Cykelns tidslängd 11

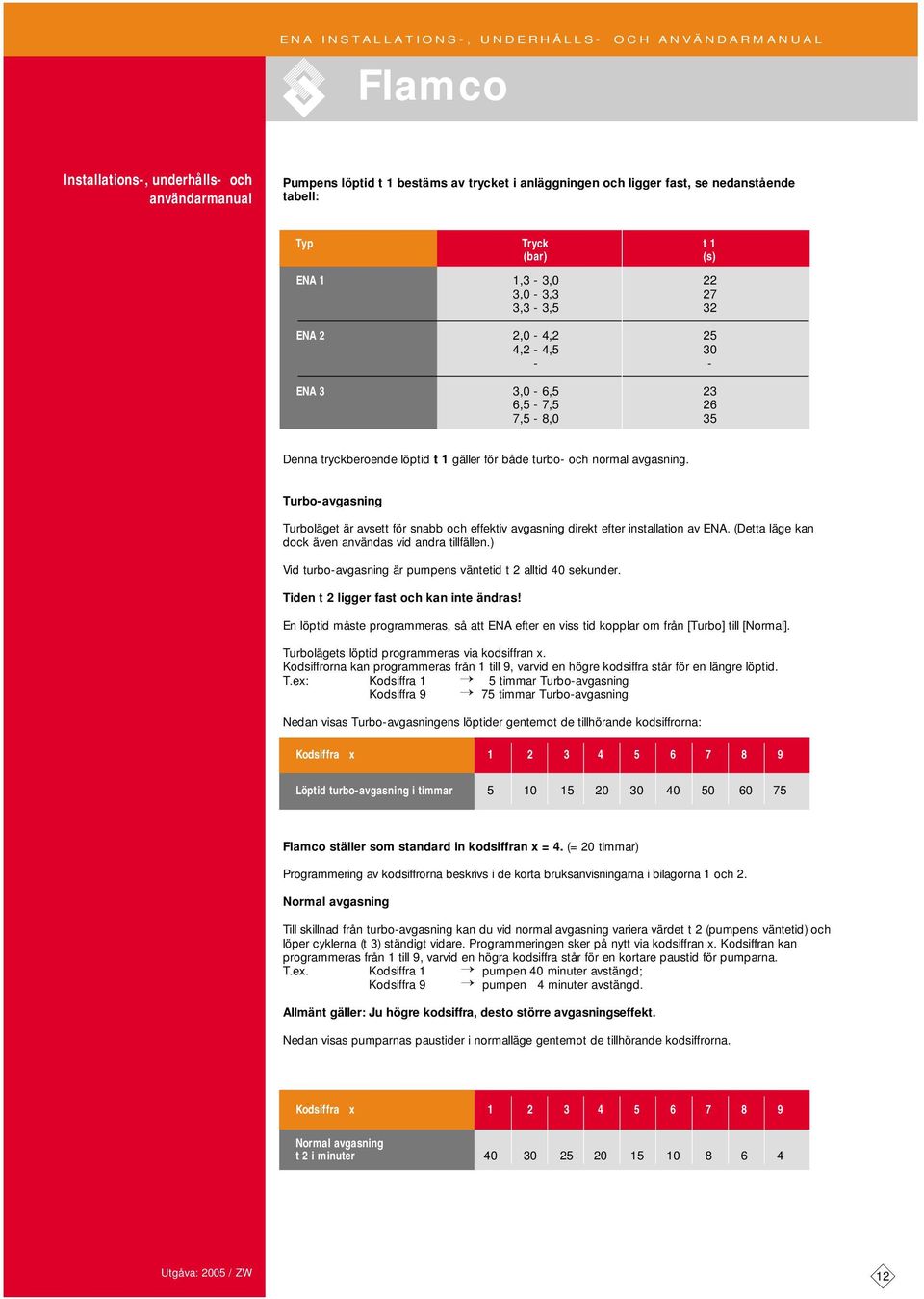

12 Pumpens löptid t 1 bestäms av trycket i anläggningen och ligger fast, se nedanstående tabell: Typ Tryck t 1 (bar) (s) ENA 1 1,3-3,0 22 3,0-3,3 27 3,3-3,5 32 ENA 2 2,0-4,2 25 4,2-4, ENA 3 3,0-6,5 23 6,5-7,5 26 7,5-8,0 35 Denna tryckberoende löptid t 1 gäller för både turbo- och normal avgasning. Turbo-avgasning Turboläget är avsett för snabb och effektiv avgasning direkt efter installation av ENA. (Detta läge kan dock även användas vid andra tillfällen.) Vid turbo-avgasning är pumpens väntetid t 2 alltid 40 sekunder. Tiden t 2 ligger fast och kan inte ändras! En löptid måste programmeras, så att ENA efter en viss tid kopplar om från [Turbo] till [Normal]. Turbolägets löptid programmeras via kodsiffran x. Kodsiffrorna kan programmeras från 1 till 9, varvid en högre kodsiffra står för en längre löptid. T.ex: Kodsiffra 1 5 timmar Turbo-avgasning Kodsiffra 9 75 timmar Turbo-avgasning Nedan visas Turbo-avgasningens löptider gentemot de tillhörande kodsiffrorna: Kodsiffra x Löptid turbo-avgasning i timmar ställer som standard in kodsiffran x = 4. (= 20 timmar) Programmering av kodsiffrorna beskrivs i de korta bruksanvisningarna i bilagorna 1 och 2. Normal avgasning Till skillnad från turbo-avgasning kan du vid normal avgasning variera värdet t 2 (pumpens väntetid) och löper cyklerna (t 3) ständigt vidare. Programmeringen sker på nytt via kodsiffran x. Kodsiffran kan programmeras från 1 till 9, varvid en högra kodsiffra står för en kortare paustid för pumparna. T.ex. Kodsiffra 1 pumpen 40 minuter avstängd; Kodsiffra 9 pumpen 4 minuter avstängd. Allmänt gäller: Ju högre kodsiffra, desto större avgasningseffekt. Nedan visas pumparnas paustider i normalläge gentemot de tillhörande kodsiffrorna. Kodsiffra x Normal avgasning t 2 i minuter

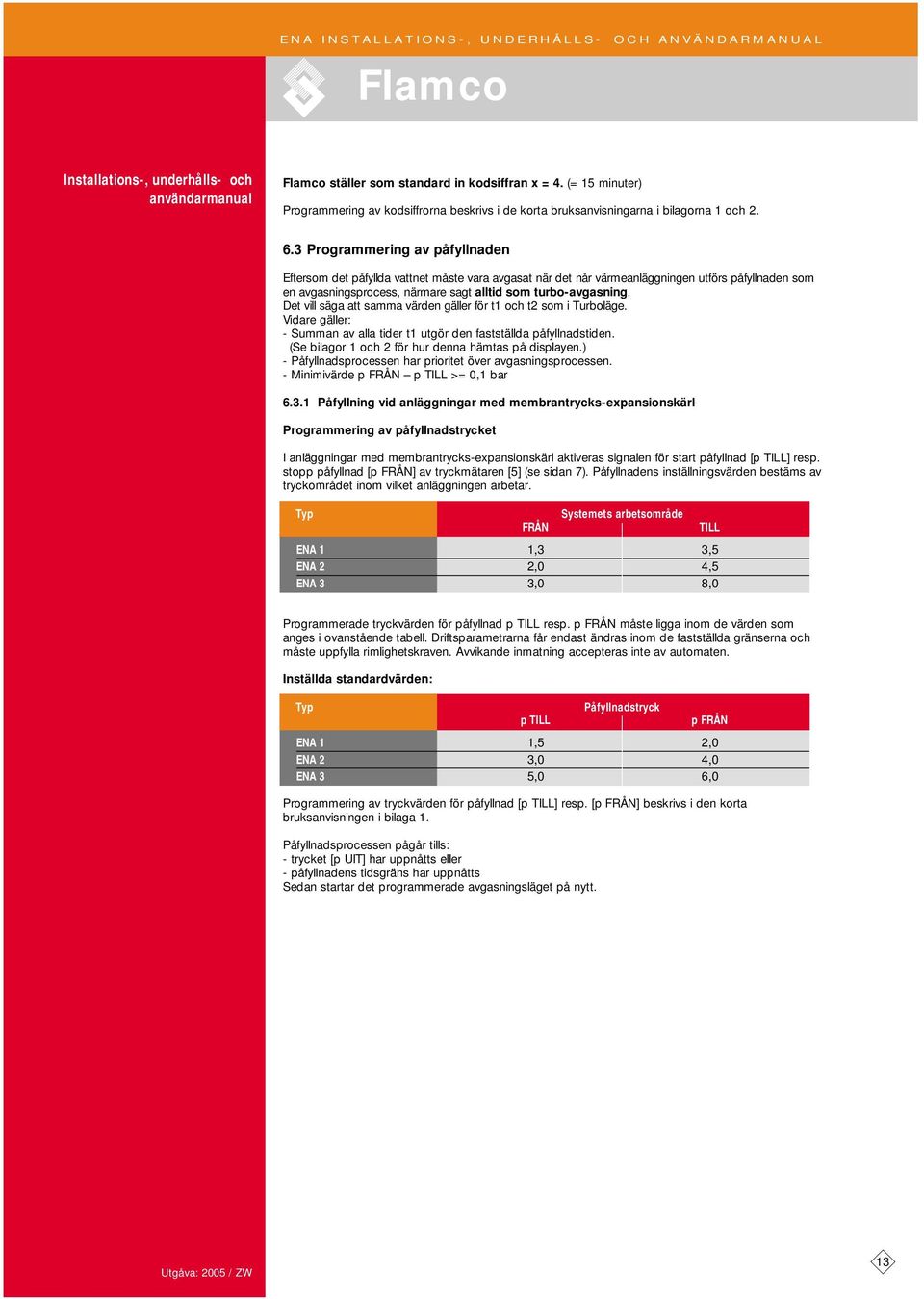

13 ställer som standard in kodsiffran x = 4. (= 15 minuter) Programmering av kodsiffrorna beskrivs i de korta bruksanvisningarna i bilagorna 1 och Programmering av påfyllnaden Eftersom det påfyllda vattnet måste vara avgasat när det når värmeanläggningen utförs påfyllnaden som en avgasningsprocess, närmare sagt alltid som turbo-avgasning. Det vill säga att samma värden gäller för t1 och t2 som i Turboläge. Vidare gäller: - Summan av alla tider t1 utgör den fastställda påfyllnadstiden. (Se bilagor 1 och 2 för hur denna hämtas på displayen.) - Påfyllnadsprocessen har prioritet över avgasningsprocessen. - Minimivärde p FRÅN p TILL >= 0,1 bar Påfyllning vid anläggningar med membrantrycks-expansionskärl Programmering av påfyllnadstrycket I anläggningar med membrantrycks-expansionskärl aktiveras signalen för start påfyllnad [p TILL] resp. stopp påfyllnad [p FRÅN] av tryckmätaren [5] (se sidan 7). Påfyllnadens inställningsvärden bestäms av tryckområdet inom vilket anläggningen arbetar. Typ Systemets arbetsområde FRÅN TILL ENA 1 1,3 3,5 ENA 2 2,0 4,5 ENA 3 3,0 8,0 Programmerade tryckvärden för påfyllnad p TILL resp. p FRÅN måste ligga inom de värden som anges i ovanstående tabell. Driftsparametrarna får endast ändras inom de fastställda gränserna och måste uppfylla rimlighetskraven. Avvikande inmatning accepteras inte av automaten. Inställda standardvärden: Typ Påfyllnadstryck p TILL p FRÅN ENA 1 1,5 2,0 ENA 2 3,0 4,0 ENA 3 5,0 6,0 Programmering av tryckvärden för påfyllnad [p TILL] resp. [p FRÅN] beskrivs i den korta bruksanvisningen i bilaga 1. Påfyllnadsprocessen pågår tills: - trycket [p UIT] har uppnåtts eller - påfyllnadens tidsgräns har uppnåtts Sedan startar det programmerade avgasningsläget på nytt. 13

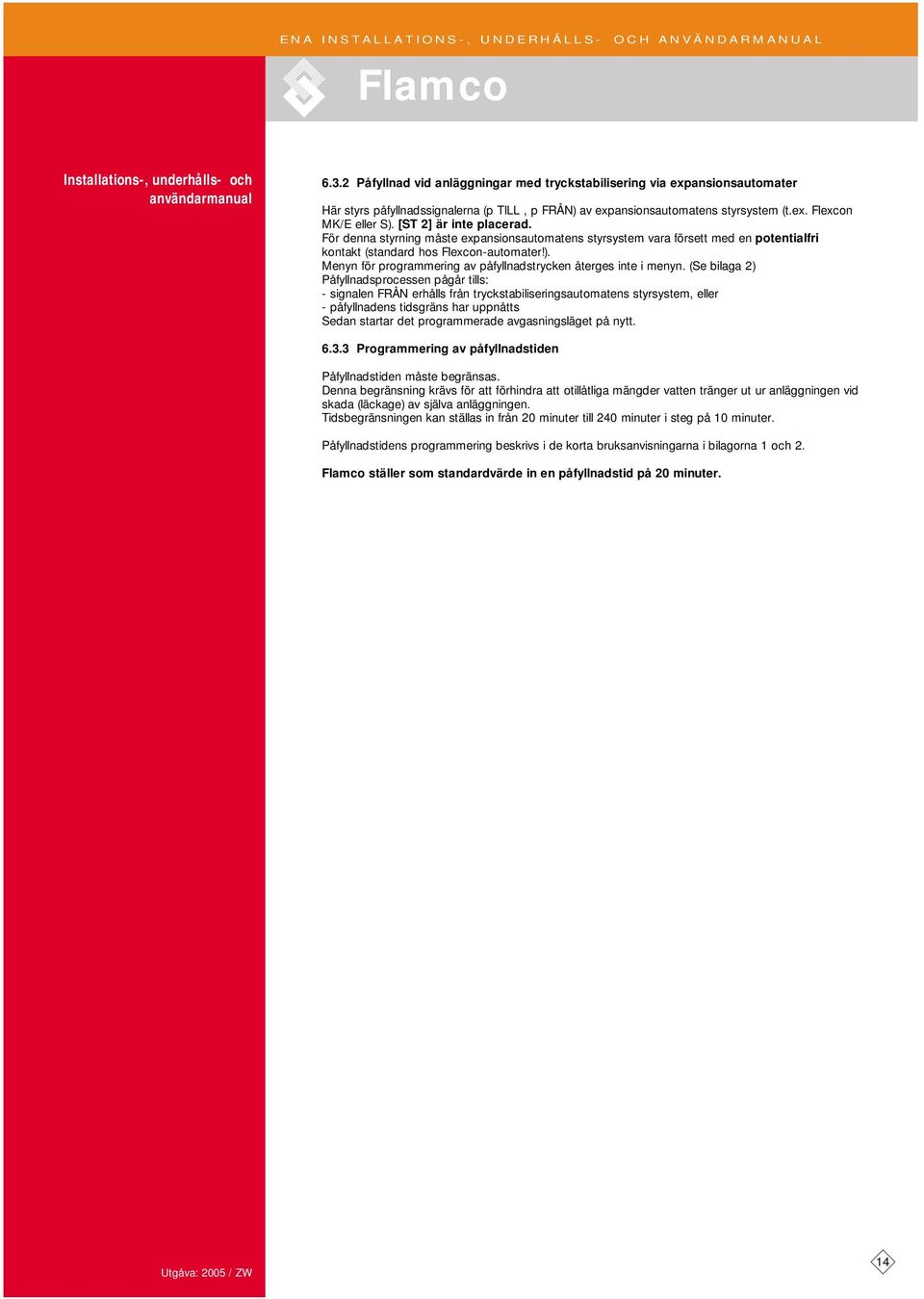

14 6.3.2 Påfyllnad vid anläggningar med tryckstabilisering via expansionsautomater Här styrs påfyllnadssignalerna (p TILL, p FRÅN) av expansionsautomatens styrsystem (t.ex. Flexcon MK/E eller S). [ST 2] är inte placerad. För denna styrning måste expansionsautomatens styrsystem vara försett med en potentialfri kontakt (standard hos Flexcon-automater!). Menyn för programmering av påfyllnadstrycken återges inte i menyn. (Se bilaga 2) Påfyllnadsprocessen pågår tills: - signalen FRÅN erhålls från tryckstabiliseringsautomatens styrsystem, eller - påfyllnadens tidsgräns har uppnåtts Sedan startar det programmerade avgasningsläget på nytt Programmering av påfyllnadstiden Påfyllnadstiden måste begränsas. Denna begränsning krävs för att förhindra att otillåtliga mängder vatten tränger ut ur anläggningen vid skada (läckage) av själva anläggningen. Tidsbegränsningen kan ställas in från 20 minuter till 240 minuter i steg på 10 minuter. Påfyllnadstidens programmering beskrivs i de korta bruksanvisningarna i bilagorna 1 och 2. ställer som standardvärde in en påfyllnadstid på 20 minuter. 14

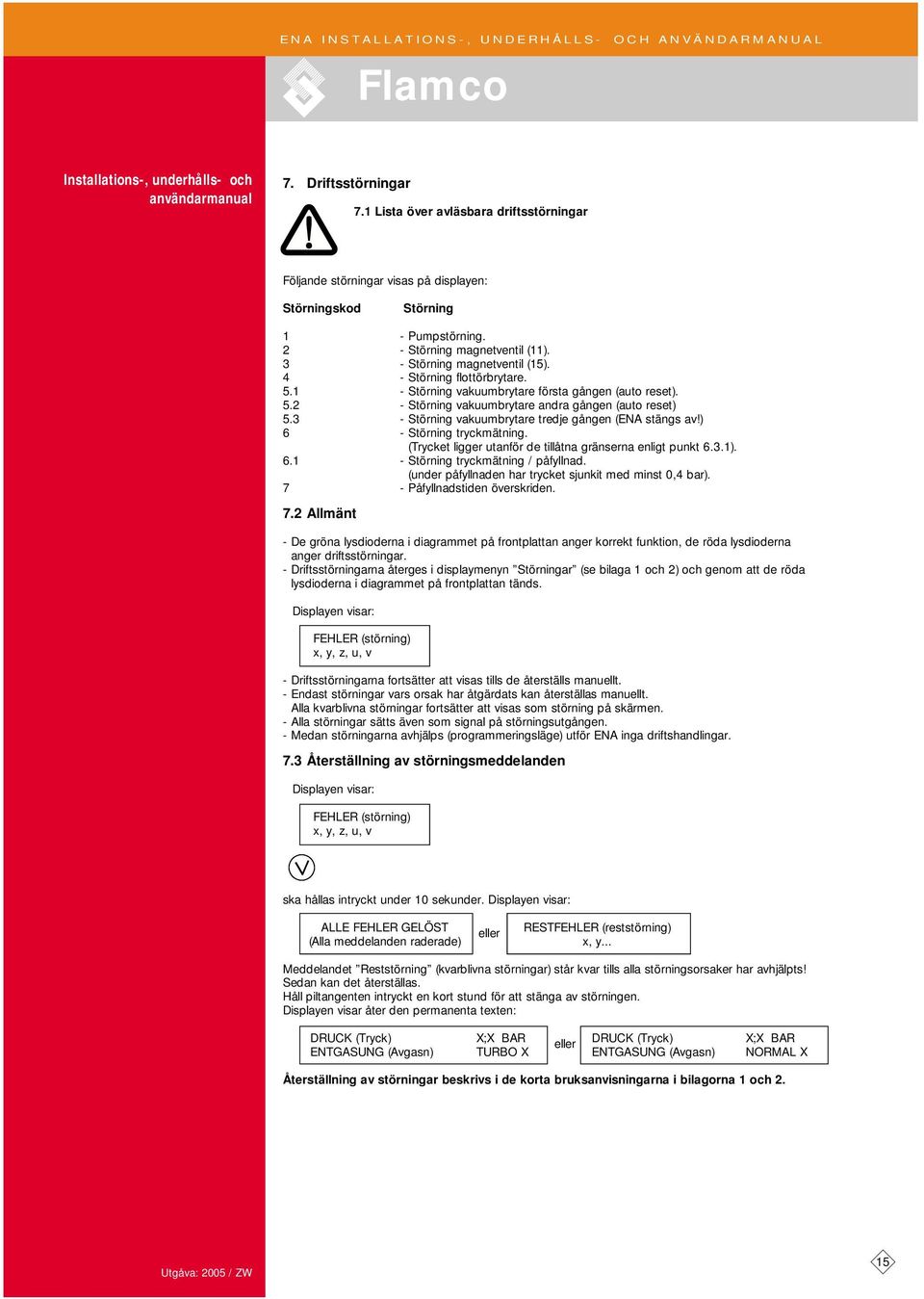

15 7. Driftsstörningar 7.1 Lista över avläsbara driftsstörningar Följande störningar visas på displayen: Störningskod Störning 1 - Pumpstörning. 2 - Störning magnetventil (11). 3 - Störning magnetventil (15). 4 - Störning flottörbrytare Störning vakuumbrytare första gången (auto reset) Störning vakuumbrytare andra gången (auto reset) Störning vakuumbrytare tredje gången (ENA stängs av!) 6 - Störning tryckmätning. (Trycket ligger utanför de tillåtna gränserna enligt punkt 6.3.1) Störning tryckmätning / påfyllnad. (under påfyllnaden har trycket sjunkit med minst 0,4 bar). 7 - Påfyllnadstiden överskriden. 7.2 Allmänt - De gröna lysdioderna i diagrammet på frontplattan anger korrekt funktion, de röda lysdioderna anger driftsstörningar. - Driftsstörningarna återges i displaymenyn Störningar (se bilaga 1 och 2) och genom att de röda lysdioderna i diagrammet på frontplattan tänds. Displayen visar: FEHLER (störning) x, y, z, u, v - Driftsstörningarna fortsätter att visas tills de återställs manuellt. - Endast störningar vars orsak har åtgärdats kan återställas manuellt. Alla kvarblivna störningar fortsätter att visas som störning på skärmen. - Alla störningar sätts även som signal på störningsutgången. - Medan störningarna avhjälps (programmeringsläge) utför ENA inga driftshandlingar. 7.3 Återställning av störningsmeddelanden Displayen visar: FEHLER (störning) x, y, z, u, v ska hållas intryckt under 10 sekunder. Displayen visar: ALLE FEHLER GELÖST (Alla meddelanden raderade) eller RESTFEHLER (reststörning) x, y... Meddelandet Reststörning (kvarblivna störningar) står kvar tills alla störningsorsaker har avhjälpts! Sedan kan det återställas. Håll piltangenten intryckt en kort stund för att stänga av störningen. Displayen visar åter den permanenta texten: DRUCK (Tryck) X;X BAR eller DRUCK (Tryck) X;X BAR ENTGASUNG (Avgasn) TURBO X ENTGASUNG (Avgasn) NORMAL X Återställning av störningar beskrivs i de korta bruksanvisningarna i bilagorna 1 och 2. 15

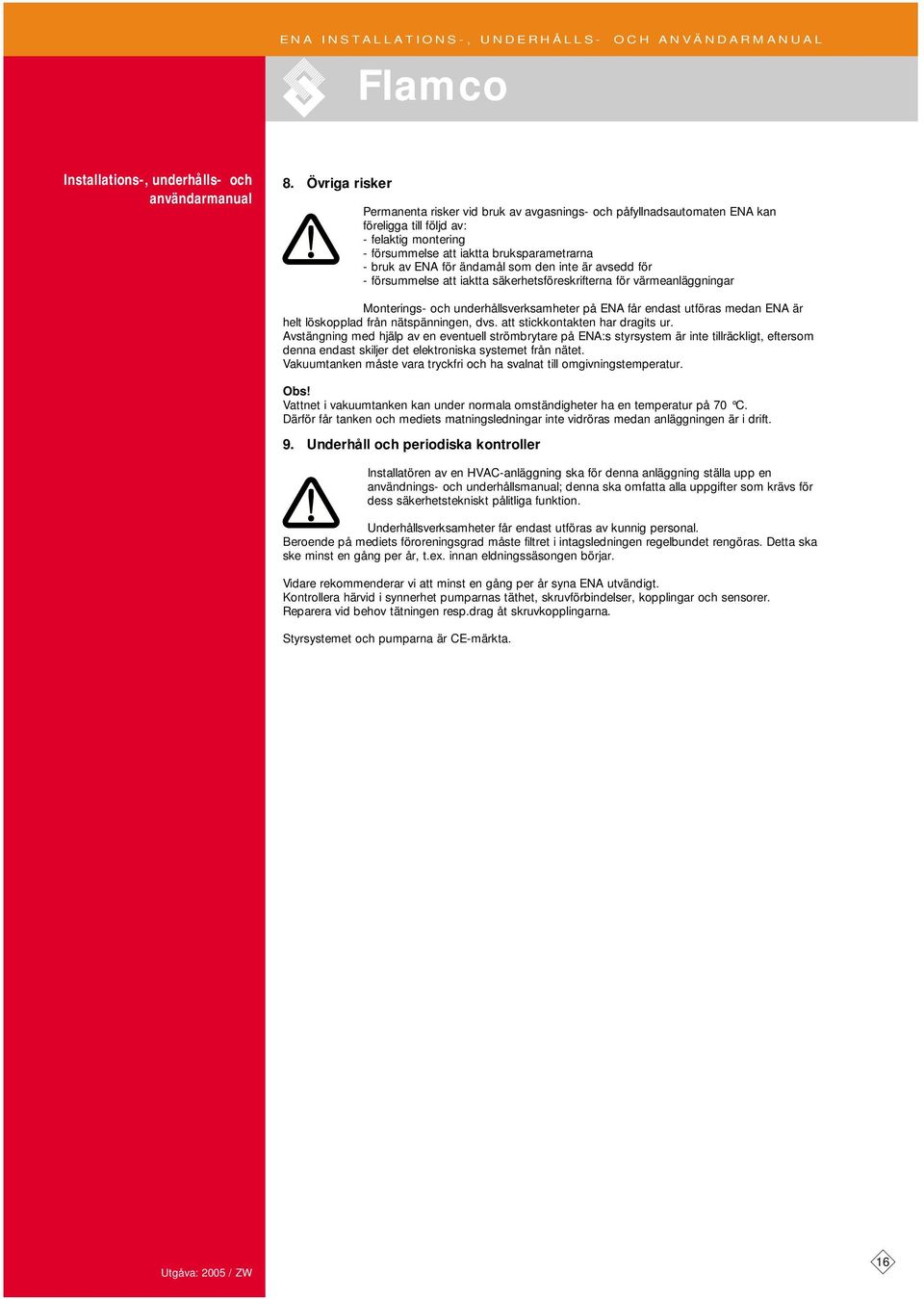

16 8. Övriga risker Permanenta risker vid bruk av avgasnings- och påfyllnadsautomaten ENA kan föreligga till följd av: - felaktig montering - försummelse att iaktta bruksparametrarna - bruk av ENA för ändamål som den inte är avsedd för - försummelse att iaktta säkerhetsföreskrifterna för värmeanläggningar Monterings- och underhållsverksamheter på ENA får endast utföras medan ENA är helt löskopplad från nätspänningen, dvs. att stickkontakten har dragits ur. Avstängning med hjälp av en eventuell strömbrytare på ENA:s styrsystem är inte tillräckligt, eftersom denna endast skiljer det elektroniska systemet från nätet. Vakuumtanken måste vara tryckfri och ha svalnat till omgivningstemperatur. Obs! Vattnet i vakuumtanken kan under normala omständigheter ha en temperatur på 70 C. Därför får tanken och mediets matningsledningar inte vidröras medan anläggningen är i drift. 9. Underhåll och periodiska kontroller Installatören av en HVAC-anläggning ska för denna anläggning ställa upp en användnings- och underhållsmanual; denna ska omfatta alla uppgifter som krävs för dess säkerhetstekniskt pålitliga funktion. Underhållsverksamheter får endast utföras av kunnig personal. Beroende på mediets föroreningsgrad måste filtret i intagsledningen regelbundet rengöras. Detta ska ske minst en gång per år, t.ex. innan eldningssäsongen börjar. Vidare rekommenderar vi att minst en gång per år syna ENA utvändigt. Kontrollera härvid i synnerhet pumparnas täthet, skruvförbindelser, kopplingar och sensorer. Reparera vid behov tätningen resp.drag åt skruvkopplingarna. Styrsystemet och pumparna är CE-märkta. 16

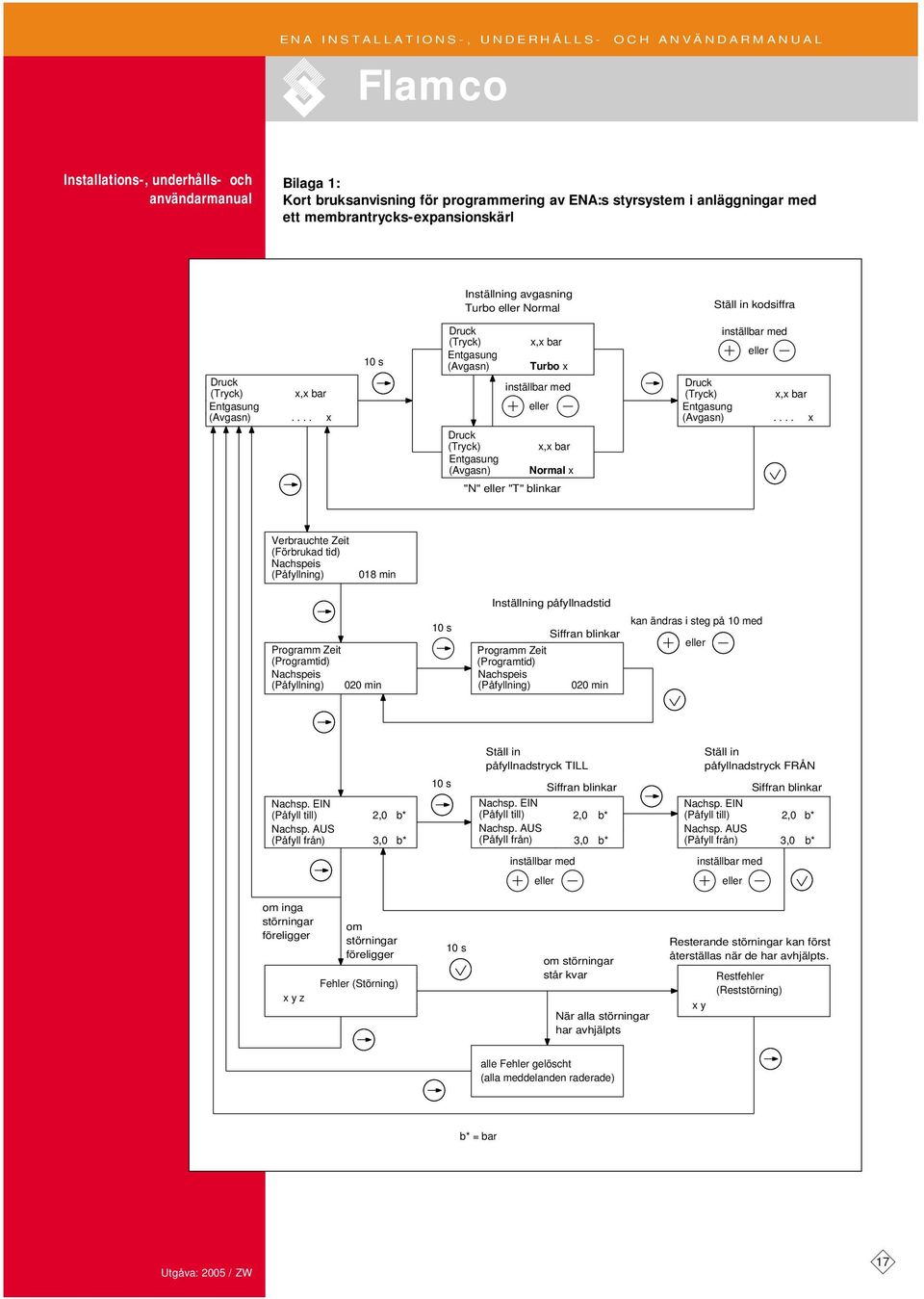

17 Bilaga 1: Kort bruksanvisning för programmering av ENA:s styrsystem i anläggningar med ett membrantrycks-expansionskärl Inställning avgasning Turbo eller Normal Ställ in kodsiffra Druck (Tryck) x,x bar Entgasung (Avgasn).... x 10 s Druck (Tryck) Entgasung (Avgasn) Druck (Tryck) Entgasung (Avgasn) x,x bar Turbo x inställbar med eller x,x bar Normal x inställbar med eller Druck (Tryck) x,x bar Entgasung (Avgasn).... x "N" eller "T" blinkar Verbrauchte Zeit (Förbrukad tid) Nachspeis (Påfyllning) 018 min Inställning påfyllnadstid Programm Zeit (Programtid) Nachspeis (Påfyllning) 020 min 10 s Programm Zeit (Programtid) Nachspeis (Påfyllning) Siffran blinkar 020 min kan ändras i steg på 10 med eller Ställ in påfyllnadstryck TILL 10 s Siffran blinkar Nachsp. EIN Nachsp. EIN (Påfyll till) 2,0 b* (Påfyll till) 2,0 b* Nachsp. AUS Nachsp. AUS (Påfyll från) 3,0 b* (Påfyll från) 3,0 b* inställbar med eller Ställ in påfyllnadstryck FRÅN Nachsp. EIN (Påfyll till) Nachsp. AUS (Påfyll från) inställbar med eller Siffran blinkar 2,0 3,0 b* b* om inga störningar föreligger x y z om störningar föreligger Fehler (Störning) 10 s om störningar står kvar När alla störningar har avhjälpts Resterande störningar kan först återställas när de har avhjälpts. x y Restfehler (Reststörning) alle Fehler gelöscht (alla meddelanden raderade) b* = bar 17

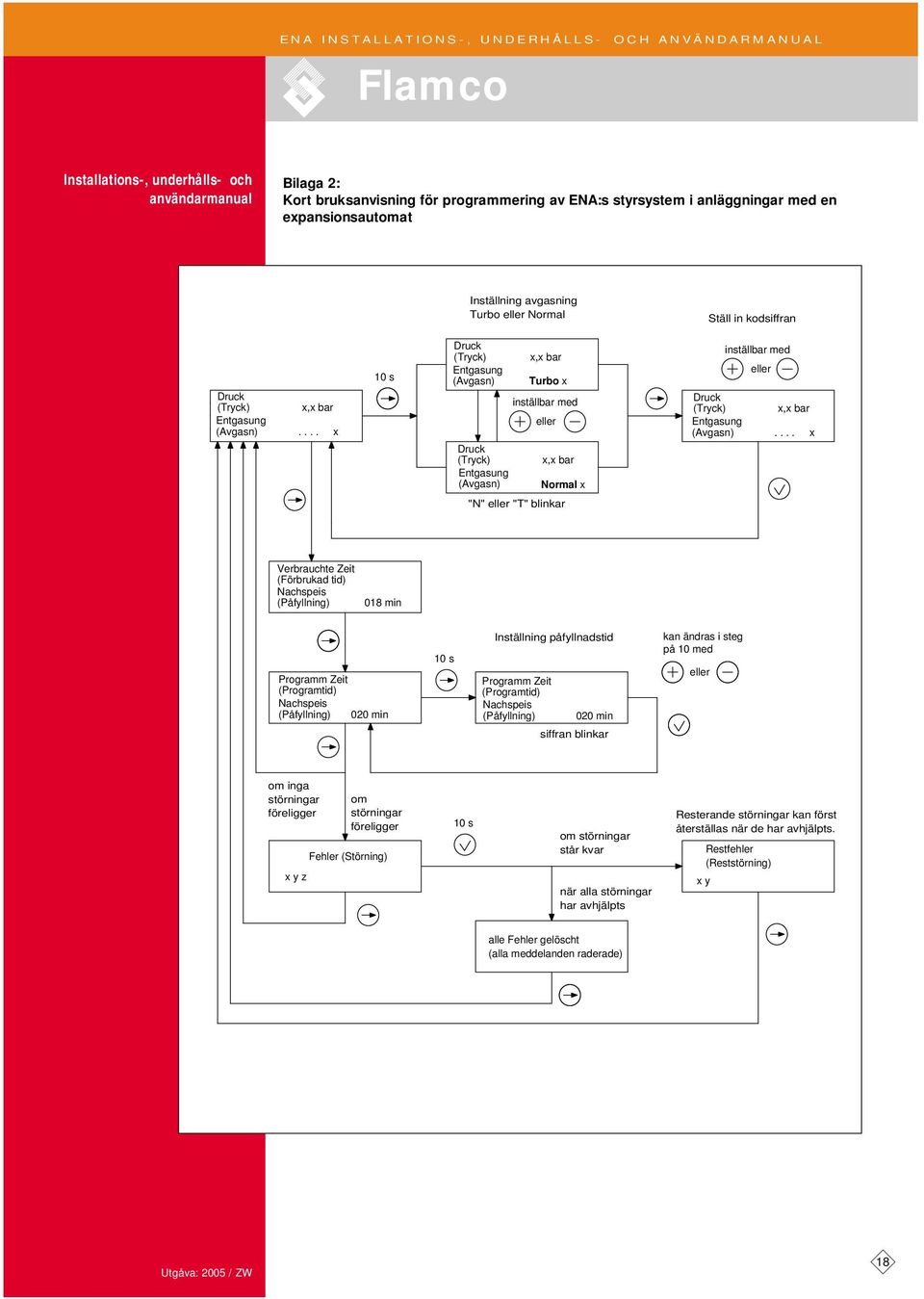

18 Bilaga 2: Kort bruksanvisning för programmering av ENA:s styrsystem i anläggningar med en expansionsautomat Inställning avgasning Turbo eller Normal Ställ in kodsiffran Druck (Tryck) x,x bar Entgasung (Avgasn).... x 10 s Druck (Tryck) Entgasung (Avgasn) Druck (Tryck) Entgasung (Avgasn) x,x bar Turbo x inställbar med eller x,x bar Normal x inställbar med eller Druck (Tryck) x,x bar Entgasung (Avgasn).... x "N" eller "T" blinkar Verbrauchte Zeit (Förbrukad tid) Nachspeis (Påfyllning) 018 min Programm Zeit (Programtid) Nachspeis (Påfyllning) 020 min 10 s Inställning påfyllnadstid Programm Zeit (Programtid) Nachspeis (Påfyllning) 020 min kan ändras i steg på 10 med eller siffran blinkar om inga störningar föreligger x y z om störningar föreligger Fehler (Störning) 10 s om störningar står kvar när alla störningar har avhjälpts Resterande störningar kan först återställas när de har avhjälpts. Restfehler (Reststörning) x y alle Fehler gelöscht (alla meddelanden raderade) 18

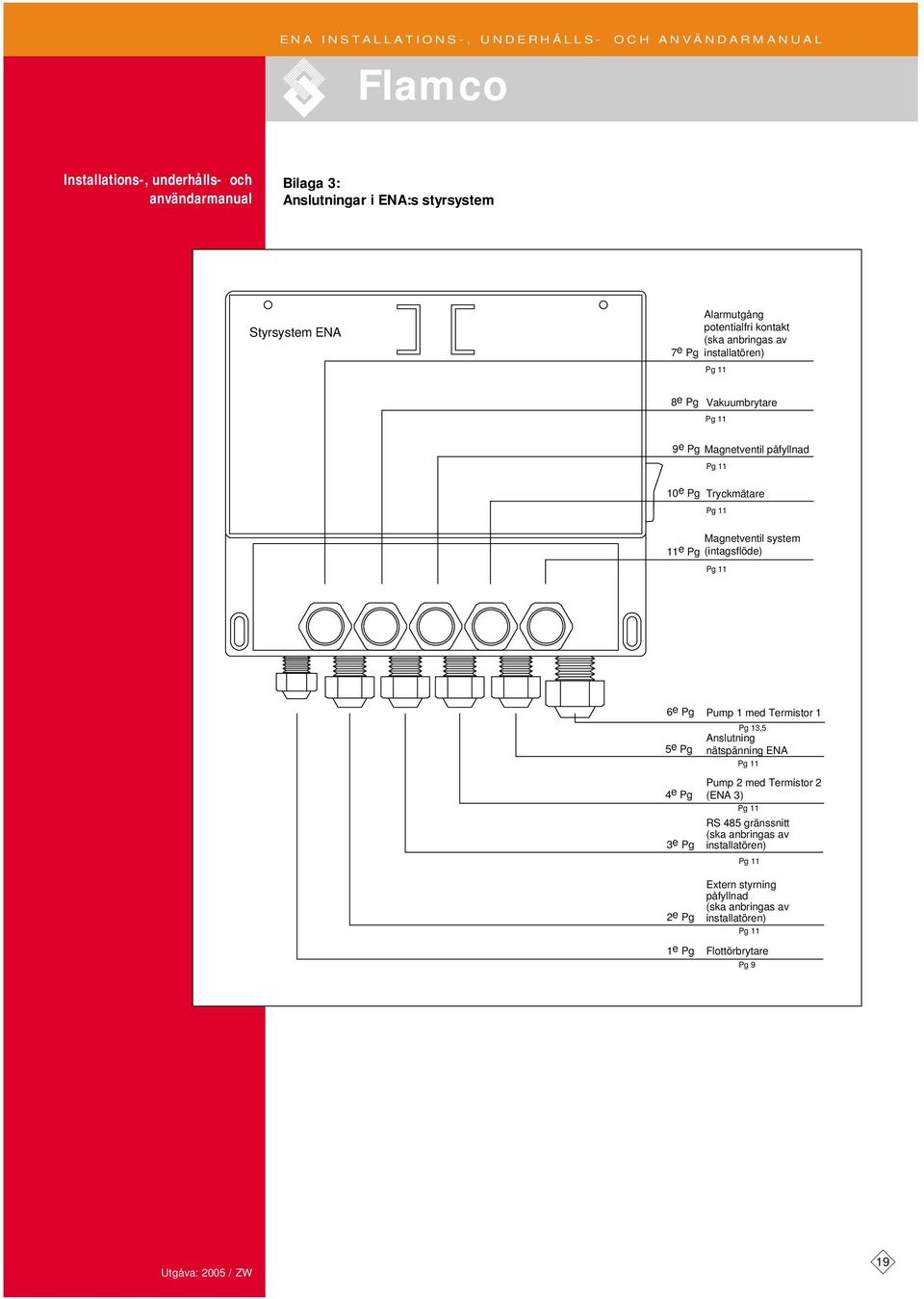

19 Bilaga 3: Anslutningar i ENA:s styrsystem Styrsystem ENA 7 e Pg Alarmutgång potentialfri kontakt (ska anbringas av installatören) Pg 11 8 e Pg Vakuumbrytare Pg 11 9 e Pg Magnetventil påfyllnad 11 e Pg Pg e Pg Tryckmätare Pg 11 Magnetventil system (intagsflöde) Pg 11 6 e Pg 5 e Pg 4 e Pg 3 e Pg 2 e Pg 1 e Pg Pump 1 med Termistor 1 Pg 13,5 Anslutning nätspänning ENA Pg 11 Pump 2 med Termistor 2 (ENA 3) Pg 11 RS 485 gränssnitt (ska anbringas av installatören) Pg 11 Extern styrning påfyllnad (ska anbringas av installatören) Pg 11 Flottörbrytare Pg 9 19

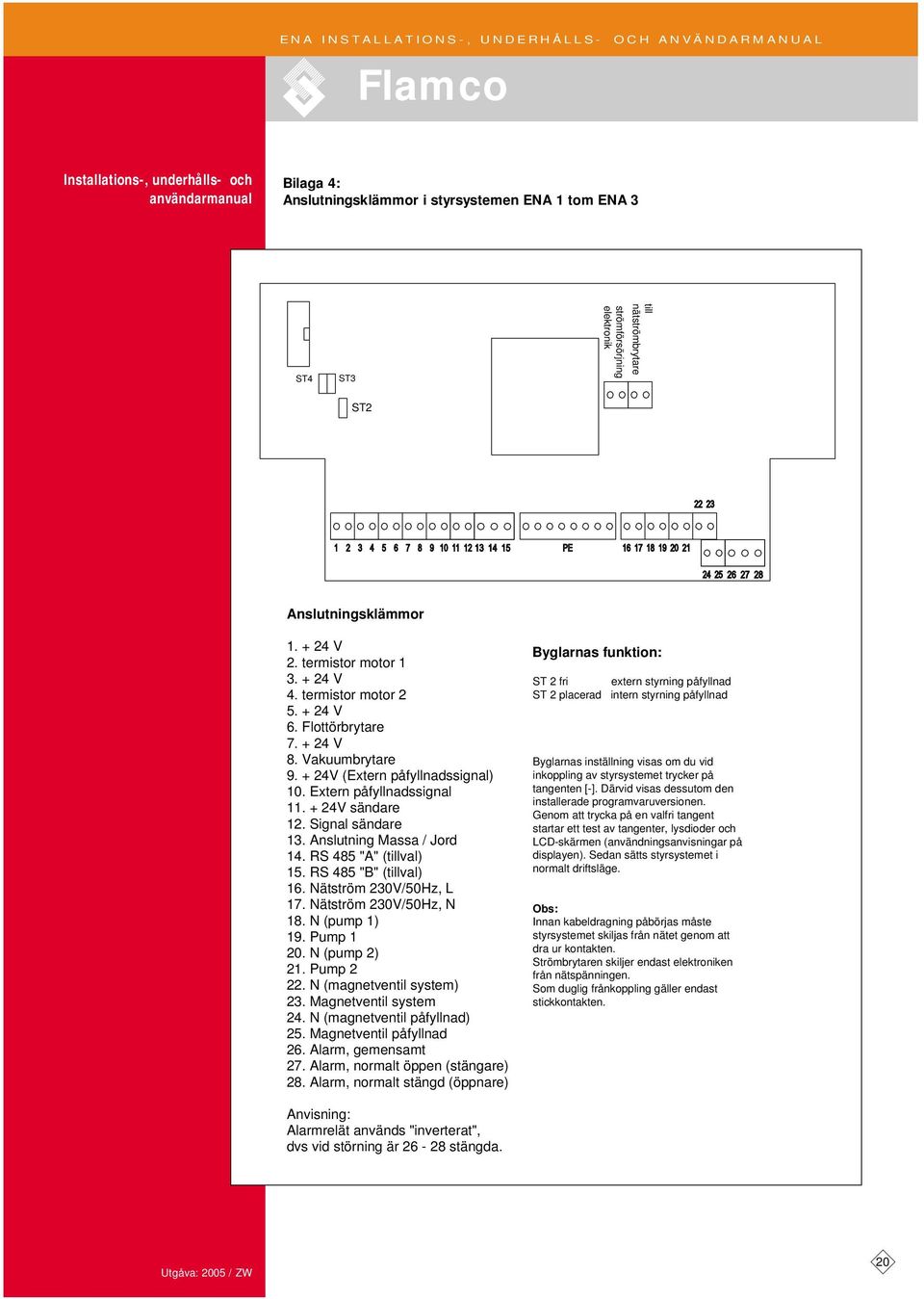

20 Bilaga 4: Anslutningsklämmor i styrsystemen ENA 1 tom ENA 3 ST4 ST3 strömförsörjning elektronik till nätströmbrytare ST2 Anslutningsklämmor V 2. termistor motor V 4. termistor motor V 6. Flottörbrytare V 8. Vakuumbrytare V (Extern påfyllnadssignal) 10. Extern påfyllnadssignal V sändare 12. Signal sändare 13. Anslutning Massa / Jord 14. RS 485 "A" (tillval) 15. RS 485 "B" (tillval) 16. Nätström 230V/50Hz, L 17. Nätström 230V/50Hz, N 18. N (pump 1) 19. Pump N (pump 2) 21. Pump N (magnetventil system) 23. Magnetventil system 24. N (magnetventil påfyllnad) 25. Magnetventil påfyllnad 26. Alarm, gemensamt 27. Alarm, normalt öppen (stängare) 28. Alarm, normalt stängd (öppnare) Byglarnas funktion: ST 2 fri extern styrning påfyllnad ST 2 placerad intern styrning påfyllnad Byglarnas inställning visas om du vid inkoppling av styrsystemet trycker på tangenten [-]. Därvid visas dessutom den installerade programvaruversionen. Genom att trycka på en valfri tangent startar ett test av tangenter, lysdioder och LCD-skärmen (användningsanvisningar på displayen). Sedan sätts styrsystemet i normalt driftsläge. Obs: Innan kabeldragning påbörjas måste styrsystemet skiljas från nätet genom att dra ur kontakten. Strömbrytaren skiljer endast elektroniken från nätspänningen. Som duglig frånkoppling gäller endast stickkontakten. Anvisning: Alarmrelät används "inverterat", dvs vid störning är stängda. 20
