1 SV ENSK BRUKSANV IISNIING KETRON XD9 / XD3

2 Generalagent för Ketron i Sverige och Danmark: Crafton Musik AB Truckgatan Kungälv E-post: info@crafton.se Generalagent för Ketron i Norge: Techno Tone A/S Box Haugesund E-post: nmimport@online.no Med reservation för ev. tryckfel samt ändringar av tekniska specifikationer utan tidigare notis. Fria uppdateringar av Ketron operativsystem kan laddas hem via Ketrons hemsida: 2

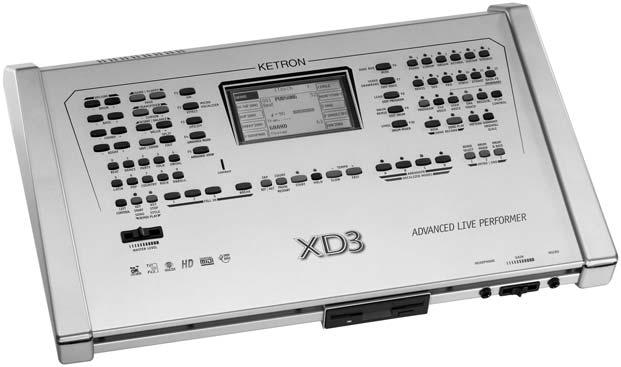

3 INDEX SIDA Välkommen till Ketron XD3/XD9 5 Anslutningar 6 Frontpanelens knappfunktioner 8 Handhavande av parametrar 1 3 XD9 Snabbstartguide 1 4 Instrumentljud Voice/User Voice 2 0 Program & One Touch-ljud 2 5 Drawbars 3 0 Trum & perkussionljud Drum Set 3 1 XD9 Arrangemangsdel/Arranger 3 3 Anslutning av MIDI fotomkopplare/pedal 4 4 Modifiering av Pattern - Pattern Edit 4 5 Startinställningar Power On Setup 5 1 Song Play, MIDI-filer & inställningar Karaoke 5 2 Drum Remix 5 9 Anslutning av Video för Karaoke 6 0 Inspelning av MIDI-filer 6 1 Hantering av.kar,.mid &.TXT-filer 6 2 A tt använda mikrofon med XD9 6 4 Vocalizer En körmaskin! 6 6 XD9 - Digital effekter 7 3 XD9 Registreringsminne/Registrations 7 5 Inställningar för menyn Utility 7 8 Inställningar för MIDI-dragspel 8 2 Inställningar MIDI 8 4 XD9 Diskett & Hårdisk-funktioner 90 Tekniska specifikationer

4 VIKTIGA SÄKERHETS OCH INSTALLATIONSRÅD Varning: För att minska risk för brand eller elektrisk stöt ska instrumentet ej användas i närheten av vatten eller i fuktig miljö. Instrumentet ska anslutas till jordat elektriskt uttag (med den strömkabel som levereras med instrumentet) vilket reducerar risk för elstötar i händelse av funktionsfel. Fara: Felaktig elanslutning kan medföra risk för elektriska stötar. Om Du är osäker låt en elektriker kontrollera elektriska anslutningar och kontakter 1. Läs bruksanvisningen noggrant innan Du börjar spela på Ketron XD3/XD9. 2. Ha alltid översikt över barn som använder instrumentet för att minska risken för olyckshändelser. 3. Använd inte instrumentet i fuktiga miljöer eller utomhus vid regn. 4. Använd de stativ som tillverkaren rekommenderar. 5. Tänk på att stark volym från förstärkare eller hörlur kan orsaka permanenta hörselskador. 6. Placera instrumentet där det finns god luftväxling. 7. Undvik att utsätta instrumentet för direkt solljus och eller annan stark värme. 8. Använd bara instrumentet med dess originalströmkabel och modifiera den inte. 9. Om instrumentet inte används under en längre tidsperiod drag då ur strömkabeln ur eluttaget. 10. Kontrollera att inga föremål eller vätska spills på eller inuti instrumentet. 11. Låt alltid kvalificerad servicetekniker ta hand om eventuella fel eller problem. 12. Instrumentet ska kontrolleras av kvalificerad servicetekniker om: Strömkabeln är skadad. Föremål eller vätska spills på eller inuti instrumentet. Om instrumentet använts i extremt fuktiga miljöer (t.ex. utomhus vid regn). Om det inte fungerar korrekt eller vid andra funktionsproblem. Om instrumentet tappats vid transport eller skadats allvarligt på annat sätt Hur Du undviker störningar från andra elektriska apparater Ketron XD9 arbetar med radiofrekvenser och kan orsaka störningar på TV, radio och andra elektriska apparater om den inte används enligt instruktionerna. Trots att Ketron XD9 designats med ett omfattande skydd mot interferens kan sådana störningar ändå uppstå. För att kontrollera om eventuella störningar åstadkoms av XD3/XD9, gör så här; stäng av instrumentet via strömbrytaren och slå sedan på strömbrytaren igen. Om instrumentet är orsaken till störningarna kan Du vidta en eller fler av följande åtgärder: Prova att vrida TV eller radioantenn i annan riktning eller flytta instrumentet. Öka avståndet mellan instrument och störd elektrisk apparat. Anslut instrument och andra apparater till olika el-uttag. Om problemet kvarstår, kontakta en kvalificerad el/servicetekniker. VARNING: Stäng alltid av alla instrument, förstärkare, mixer eller dator innan de ansluts till Ketron XD3/XD9. Läs instruktioner om interferens (radiostörning) ovan. Rengör instrumentet med torr trasa. Använd aldrig thinner eller polish baserad på petrokemiska ämnen. FLER SÄKERHETSRÅD OCH REKOMMENDATIONER Om Du vill ta Ketron XD9 utomlands, kontrollera strömstyrka eller kontakta servicetekniker. Undvik att utsätta instrumentet för starka vibrationer eller stötar. Tryck inte för hårt på instrumentets tangenter, knappar eller anslutningar. Placera inga föremål på instrumentets teckenfönster. Under användning kan instrumentets hölje bli varmt. Det orsakas av att värme avges från interna elektriska komponenter och är normalt. Instrumentet ska dock placeras så att det har tillräcklig luftväxling (ej mot värmeelement eller liknande). Spara och säkerhetskopiera dina data ofta! Kom ihåg att data (låtarrangemang m.m.) som sparats kan förloras under onormala driftförhållanden som vid strömavbrott. Gör alltid en säkerhetskopia (eller två) när Du arbetar med arrangemang eller ljudprogrammering. 4

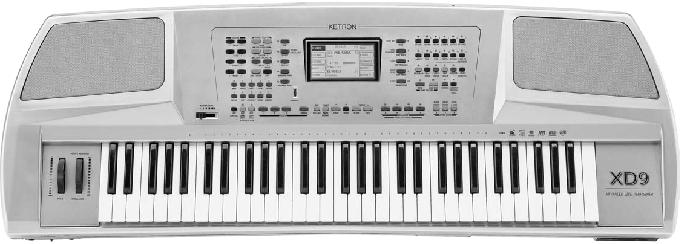

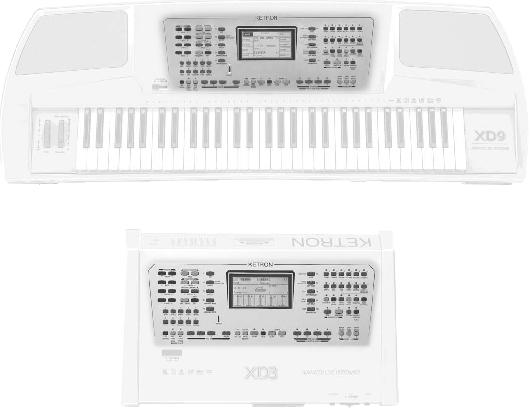

5 VÄLKOMMEN TILL KETRON XD9/XD3 Vi gratulerar dig till ditt val av Ketrons keyboard, XD9 eller XD3. Om du läser den här bruksanvisningen noggrant hittar du beskrivningar av funktioner och tillvägagångssätt för att kunna använda din keyboard fullt ut. I den lär Du dig också att göra egna användarinställningar som passar Ditt sätt att spela. Ketrons keyboard XD9 är skapad med utgångspunkt från vår mer än tjugo års erfarenhet av att designa instrument för användning live för musiker som också vill arbeta med egna musikaliska arrangemang. De mesta och de flesta av finesserna på Ketrons XD keyboard är lånade från vårat nuvarande flaggskepp, Ketron SD1. Precis som för Ketron SD1 kan operativsystemet på XD-serien uppdateras via hemsidan: När de flesta tillverkare minskar antalet funktioner och förenklar ljudmodulen, har vi valt att inte kompromissa i fråga om instrumentets ljudkvalitet men begränsat antal funktionsknappar (knappar kostar!). Men vi har naturligtvis sparat de mest använda och viktiga funktionerna. Ketron XD9 kan expanderas med en Vocalizer - som kan harmonisera sångstämmor, extern hårddisk, ett videointerface (för karaokefunktionen) och med Flash RAM kort som ger tillgång till 8 MB av nya samplingar. Eftersom musikstilar och genrer ändras kontinuerligt har XD9 designats med innovativa Styles och Arrangemangs funktioner, en nyhet för den här typen av keyboards. Ett exempel är Remix funktionen som gör det enkelt och snabbt att ändra rytmerna på en MIDI fil med hjälp av XD9:s inbyggda Styles. På några sekunder kan Du förändra en MIDI stämma så att den passar för det Du spelar, med mesta möjliga känsla. Ketron XD9 är naturligtvis kompatibel med vanliga MIDI filformat och kan också visa låtens text. Den kan konvertera Patterns från Ketrons MS serie av keyboards där naturligtvis viktiga funktioner som synk mellan Arrangerdelen, MIDI filer och text konverteras utan problem. Om de extra tillbehören installeras blir XD9 det enda instrumentet som behövs när Du ska spela live eller i studio. Men viktigare än tekniska data och specifikationer är naturligtvis hur ett instrument faktiskt låter och om det är enkelt att arbeta med. Så Ketrons XD9 har designats för att spela på och skapa musik på. Läs och spela på XD9 medan Du läser bruksanvisningen så förstår Du varför Ketrons instrument spelas av massor av musiker. KETRON XD3 Ketrons XD3 har samma tekniska specifikationer som Ketrons klaviaturmodell XD9. De enda skillnaderna är att XD3 inte har Pitch & Modulationshjulen, 61 klaviaturtangenter och intern förstärkare/högtalare. HUR DU ANSLUTER ETT MIDI DRAGSPEL När XD3:s strömbrytare slås på görs inställningen för dragspel ACCORDION Active automatiskt för att snabbt och enkelt kunna ansluta ett MIDI dragspel. Använd alltid ingången: MIDI In 2 (Keyboard). De förinställda MIDI inställningarna för melodi/lead, ackord/chords och bas/bass är: Höger/Right : MIDI kanal 0 1 Vänster/Left : MIDI kanal 0 2 Bas/Bass : MIDI kanal 0 3 HUR DU ANSLUTER EN MIDI KLAVIATUR Om Du vill ansluta en mindre klaviatur eller större masterklaviatur till XD3 så bör inställningen för dragspel ACCORDION Active stängas av. Gör så här: Tryck på knappen F3 Utility Tryck på knappen F1 Accordion Tryck sedan på knappen F 10 för att stänga av funktionen: INACTIVE. Använd alltid ingången: MIDI In 2 (Keyboard ). Ha det så kul med Din Ketron XD9-XD3! Med vänliga hälsningar från Ketron. 5

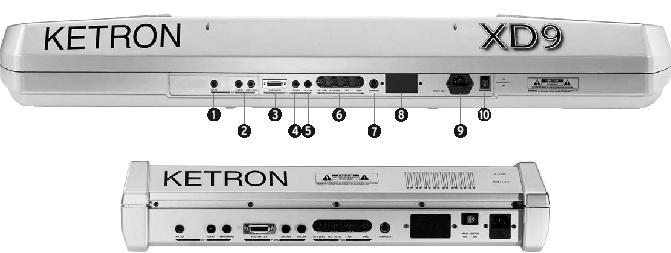

6 ANSLUTNINGAR Ketron XD9 levereras med alla anslutningar för audio och MIDI som behövs enligt nuvarande standard samt ingångar för fotomkopplare/pedaler. De extra tillbehör som behövs är ett videomonitor-interface som används av XD9:s karaoke-funktion samt två stycken fotomkopplare/pedaler med utökade funktioner för livebruk. ANSLUTNINGAR BAKPANEL 1. MICRO 1 OUTPUT: Direktutgång för ljud i mono som kommer från Micro 1 som processa av Vocalizer effekten men inte XD9:s effekter som reverb eller chorus. 2. OUTPUT LEFT/MONO, RIGHT: Direktutgång för ljud. Om bara den vänstra/left utgången används kommer hela instrumentets ljud via utgången, om båda Left/Right används fungerar XD9:s utgångar i stereo. 3. FOTOMKOPPLARE: Anslutning för fotomkopplare (med 6/13 funktionspedaler) som kan styra flera olika autokomp-funktioner. 4. SUSTAINPEDAL: För anslutning av sustainpedal. 5. VOLYMPEDAL: För anslutning av Ketrons MIDI-kontrollerpedal. Vi rekommenderar att Du använder Ketrons egna MIDI-kontrollerpedal. 6. MIDI IN (GM): Används för att styra den interna General MIDI-syntens 16 MIDI-kanaler. MIDI IN 2 (Keyboard): Används när D9 styrs från annan klaviatur eller MIDI-dragspel. MIDI OUT: Skickar de MIDI-data som genereras av XD9 till andra syntar (solostämmor och komp). MIDI THRU: Anslutning som skickar alla MIDI-data vidare som tas emot via ingången MIDI In ANSLUTNING FÖR DATOR: Anslutning för Mac eller PC. 8. ANSLUTNING FÖR VIDEOMONITOR: Anslutning av TV-monitor för att visa text. 9. AC: För anslutning av strömkabel. 10. MAIN SWITCH: Knapp för på/av-stängning. ANSLUTNINGAR FRONTPANEL HEADPHONES: Anslutning av hörlur i stereo. GAIN: Inställning av signalnivå för mikrofoningång. MICRO INPUT: Obalanserad ingång för mikrofonanslutning (två mikrofoner kan anslutas med en stereo/mono adapter). Mikrofonsignalen kan processas via XD9:s Vocalizer effekt och de interna effekterna. 6

7 XD9 - YTTERLIGARE SPECIFIKATIONER & EXTRATILLBEHÖR HÅRDDISK En hårddisk kan anslutas (extra tillbehör) för att kunna lagra MIDI filer, Patterns och andra filtyper som XD9 använder. DISKETTSTATION Ketron XD9 levereras med en diskettstation som kan läsa och skriva 720 KB och 1,4 MB disketter i DOS format. Alla disketter som formaterats på en PC-dator kan läsas. MODULATIONS-HJUL Modulationshjulet styr modulationseffekten (som kontrolleras via amplitud/tonhöjds LFO:er som kan programmeras). Hjulet kan också användas för att styra Rotor effektens hastighet. PITCH BEND-HJUL Pitch Bend-hjulet styr tonhöjden. Om Pitch Bend-hjulet förs framåt (från dig) höjs tonhöjden och vice versa. VELOCITY Med Velocity kan ljudets volym, olika filter eller klangfärg styras med hjälp av anslaget. HUVUDVOLYMKONTROLL Volymindikeringen på XD9:s frontpanel visar aktuell volym från utgång 1 & 2 plus för mikrofoningången. Om Du ändrar volyminställning sänds förändringen inte som MIDI-data via XD9:s utgång MIDI Out. EXTRATILLBEHÖR 7

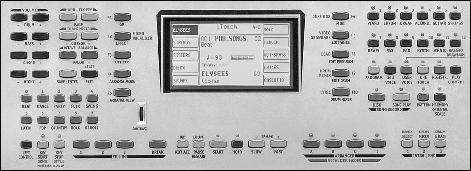

8 FRONTPANELENS KNAPPFUNKTIONER Frontpanelen är uppdelad i sektioner efter funktion som styrs via funktionsknappar. Från vänster till höger: VOLUME PAGE +, PAGE Två rader med 4 knappar som styr volymen för sektionerna; Drums, Bass, Chords och Right. Alla kan tystas (mute) genom att Du trycker ned båda VOLUME knapparna samtidigt. Tryck på en av knapparna för att återgå till tidigare volym. För att öka volym, tryck och håll ned knappen, RIGHT VOLUME. För att sänka den, tryck på LEFT VOLUME. När menyfönstret visar att det finns fler menysidor (t.ex. för Voice/Style) används PAGE + för att nå nästa menyfönster och PAGE för att nå föregående menyfönster. När LED-lampan för DISK är aktiverad används båda knapparna för att mellan inställningarna hårddisk eller diskett. För att välja efterföljande menyer måste CURSOR + / -knapparna användas. I huvudmenyfönstret kontrollerar PAGE +/ knapparna inställt tempo för Arrangerdelen (kan ställas in i menyn Utility). CURSOR +, CURSOR När det finns flera parametrar som kan ändras i ett menyfönster eller då funktionsknapparna F1-F10 inte sitter i direkt anslutning till en funktionen (t.ex. en funktion i menyfönstrets mitt) används CURSOR + / -knapparna för att flytta markören. I menyn Disk används CURSOR + / - för att välja följande filer som inte kan ses i menyfönstret. Det sistnämnda uppmärksammas med [_ ett understreck] under eller ovanför de filer som visas. I huvudmenyfönstret används CURSOR + / - knapparna för att transponera TRANSPOSE hela XD9 i halva tonssteg. För a t t återgå till: " normal transponering", tryck på båda knapparna samtidigt. VALUE +, VALUE Modifierar inställt värde på en parameterfunktion. Tryck på båda VALUE + / - knapparna samtidigt för att återfå ursprunglig parameterinställning. I huvudmenyn styr VALUE + / -knapparna volymbalansen mellan Arranger och melodistämma. Om du trycker ned båda VALUE + / -knapparna samtidigt transponeras instrumentet en oktav upp eller ned. SAVE/ENTER Funktionsknapp för att spara och/eller lagra de modifieringar som gjorts. EXIT Funktionsknapp för att lämna aktuell meny och alltid återvända till huvudmenyfönstret. Knappen EXIT fungerar inte i menyn SONG PLAY utan där används knappen SONG PLAY för att lämna menyn och återvända till huvudmenyn. I huvudmenyfönstret övertar knappen EXIT funktionen SPLIT. De 10 STYLES-knapparna används många gånger som ett numeriskt tangentbord för att skriva in fil eller foldernummer på hårddisken eller om en eller flera funktionsparameter ska modifieras. 8

9 XD9 HUVUDMENYFÖNSTER & FUNKTIONSKNAPPAR F1-F10 Från XD9:s huvudmenyfönster nås funktions och programmerings menyer via funktionsknapparna F1-F10 placerade på menyfönstrets sidor. Knapparnas funktion beror på i vilken meny som är aktiv för tillfället. Tryck på den funktionsknapp som sitter bredvid den funktion Du vill nå eller modifiera. Om en funktionsparameter är placerad mitt i menyfönstret flyttas markören med hjälp av CURSOR + / -knapparna. En mer utförlig beskrivning av funktionerna finns senare i bruksanvisningen men de tillgängliga funktionerna som finns i huvudmenyfönstret beskrivs nedan: Nummer, namn och volyminställning för en Style: Här visas det valda ljudets nummer och namn. Använd STYLE knapparna för att välja en annan. Ändra volyminställning för Arrangerdelen med VALUE +/ knapparna som fungerar som en Balans-kontroll. Val av ljud/volym: För att byta melodistämmans ljud (Right) används VOICES-knapparna eller för användarljud, USER VOICES-knapparna. RIGHT VOLUME-knapparna ställer in volym för melodistämman. Second Voices: Ett kompletteringsljud till melodistämman som väljs med funktionen 2ND VOICE. Splitpunkt och transponering: Visar klaviaturens splitpunkt. Allt spelat till höger om inställd splitpunkt är melodistämman och till vänster om splitpunkten styrs ackordkomp och stämman Lower. Ändringar görs via den vänstra menyn LEFT CONTROL genom önskad knappfunktion eller genom att trycka på (och hålla ned) EXIT i huvudmenyfönstret. Transp: Visar inställd transponering i halva tonsteg upp/ned. Ändra transponering med CURSOR + / - knapparna. Två streck i menyfönstret [--] betyder "normal transponering". Tempo för Style: Aktuell tempoinställning för Arrangerdelen som modifieras med PAGE + / knapparna. Beat Function indikeringen gör det lättare att hålla tempot när autokompet spelas. Chord: Här visas ackordet som spelas (tangenterna som trycks ned) nedanför inställd splitpunkt. Ändra kontrast för att enklare se inställningar under olika ljusförhållanden i menyfönstret med CONTRAST. Teckenfönstrets funktioner motsvarar funktionsknapparna F1-F10 med vilka följande menyer kan nås: F1 GM: Val av menyfunktioner som styr varje enskild MIDI-stämma av 16 GM-stämmor. F2 EFFECT/MICRO VOCALIZER: För reverb/modulationseffekt och att nå enskilda parametrar i XD9:s effektdel. F3 UTILITY: Används för nå de funktioner som styr XD9:s klaviatur och MIDI-kontrolldata. F4 ARRANGE MODE: Funktionsknapp för att nå Arranger sektionens live-funktioner. F5 ARRANGE VIEW: Arrangermenyn har 4 sidor där inställningar av ljud, volym, effekter utförs. F6 MIDI: Funktionsknapp för att nå menyer som kontrollerar mottagning/sändning av MIDI-data samt användning av flera MIDI-kanaler på klaviaturen på samma gång. F7 EDIT/VOICE DRAWBARS: Funktionsknapp för att nå de viktigaste funktionsparametrarna för ett ljud (envelope, filter och modulation med flera). Med funktionen DRAWBAR aktiverad nås menyn för programmering av individuella drawbars och göra nya egna orgelljud. F8 EDIT PROGRAM: Används för att nå menyer som modifierar de (max) 4 ljuden i en melodistämma (Right). 9

10 F9 F10 EDIT DRUM: Funktionsknapp för att nå menyn för trumspåret och några andra funktioner. Bland annat editering av trumset (2 samplingar kan placeras på varje tangent på klaviaturen). DRUM MIXER: Menyfönster som styr av/på, trumljudsvolym, panorering och reverb för de aktuella perkussionljuden i aktuellt trumset. FUNKTIONSKNAPPARNA FÖR VAL AV STYLE Det finns 10 knappar som används för att välja bland lika många grupper av Styles direkt från frontpanelen. När Du valt Style visar menyfönstret 10 Styles (5 på varje sida av menyfönstret). Välj önskad Style med den närmaste funktionsknappen. Eftersom XD9 har fler än 10 Styles i "varje ljudfamilj" nås följande menysidor med PAGE + / knapparna eller genom att trycka upprepade gånger på samma Style knapp. När XD9 nått sista menysidan återvänder Du till första, genom att trycka på funktionsknappen igen, inte PAGE + / - knapparna. Vid vissa inställningar används STYLES-knapparna som ett numeriskt tangentbord för att ändra inställningar eller välja fil/folder. KNAPPARNA SOM ANVÄNDS VID VAL AV LJUD/VOICE Det finns två rader med 6 VOICES-knappar som används för att välja Preset-ljud (fabriksinställda ljud som inte kan modifieras) som grupperats i "ljudfamiljer". När en grupp valts visas fem ljud till vänster och fem till höger om menyfönstret som väljs genom att trycka på funktionsknappen bredvid namnet. Då XD9 har mer än 10 ljud i varje "familj", väljs följande menysidor med PAGE + / knapparna. När sista menysidan visas kommer Du tillbaka till första sidan med funktionsknappen, inte med PAGE + / - knapparna. Men VOICES-knapparna används inte enbart för att välja förinställda Preset-ljud. Med USER VOICE aktiverad väljs 128 användarljud/user Voices med hjälp av VOICES-knapparna. Med USER VOICE och BASS FX aktiverad väljs orgelljud via VOICES-knapparna. Med PROGRAM aktiverad väljs Programljud med hjälp av VOICES-knapparna. Med ONE TOUCH aktiverad väljer den första raden av VOICES knappar mellan menysida 1/6 med lagrade ONE TOUCH-ljud. PROGRAM 2ND VOICE USER VOICE KNAPPAR OCH FUNKTIONER PÅ FRONTPANELENS HÖGERSIDA Med LED lampan aktiverad visas 8 Programljud (melodistämma) som väljs med funktionsknapparna. Ett Programljud kan bestå av upp till 4 instrumentljud samtidigt. Med LED lampan aktiverad spelas ett kompletteringsljud tillsammans med melodiljudet (namnet på vald 2nd Voice visas under melodiljudets namn). Med LED lampan aktiverad kan egna användarljud kallas upp med hjälp av VOICES knapparna. 1 TOUCH Med LED lampan aktiverad visar menyfönstret 10 ljud i de första 8 grupperna av ljud. One Touch Solo används oftast för att lagra de mest använda ljuden för att snabbt kunna välja dem, framförallt live. REG. PLAY CONTROL DISK SONG PLAY DISK+SONG PLAY Ett registreringsminne som sparar alla XD9:s inställningar för att snabbt kunna byta inställningar (MIDI och TXT filer inkluderat). När LED lampan är aktiverad finns 198 olika registreringsminnen som väljs via det numeriska tangentbordet (STYLES knapparna). Används för att nå menyer för inställningar för melodistämman/right, programmering av effekter för varje ljud/voice, mikrofon samt modifiering av ljudet 2nd Voice. Används för att nå menyer som handhar både diskett och hårddisk (extra tillbehör). Med LED lampan DISK aktiverad väljer PAGE + / knapparna mellan diskett eller hårddisk. Används för att starta uppspelning av MIDI filer. Den används också till att starta uppspelning av en MIDI filskedja av melodier samt transponering av en MIDI fil. Tryck ned knapparna samtidigt, så lagras allt som spelas & inställningar som en MIDI fil. 10

11 PATTERN HARMONY KNAPPAR OCH FUNKTIONER Med LED lampan aktiverad kan Du välja mellan Styles (laddade via RAM minnet från diskett eller hårddisk). Med LED lampan aktiverad harmoniseras melodistämman enligt inställningarna som gjorts i menyn Play Control. SOM STYR ARRANGERDELEN På frontpanelen används knapparna i nedre delen nästan enbart för att styra XD9:s Arrangerdel vid livebruk. Från höger till vänster är knapparna: LEFT CONTROL KEY START/SONG REMIX PLAY Används för att nå menyn för olika Arranger funktioner och Splitfunktionen. Med LED lampan aktiverad och Arrangerkompet stoppat, används knappen till att starta kompet. Det startas så fort en klaviaturtangent till vänster om inställd splitpunkt trycks ned. Om funktionerna INTRO eller FILL väljs direkt när ett ackord spelas kommer den valda av dem att spelas. För att styra vänsterhandens Lower ljud måste menyn ARRANGE MODE användas för att stänga av Lower stämmans ljud när Arrangerkompet stoppats. Det hindrar också att Lower ljud låter innan kompet startats. I Song Play Mode används funktionsknappen för att välja trumspår/drum Track för Remix funktionen. KEY STOP/STYLE REMIX PLAY Med funktionen aktiverad stoppas Arrangerkompet om en "kort, snabb ton" spelas. Det startar igen om samma eller andra klaviaturtangenter trycks ned. Om en ton (eller fler) hålls ned längre än en fjärdedelsnots värde fortsätter kompet automatiskt att spela. Med Arrangerkompet stoppat används KEY STOP för att starta kompet igen genom att spela ett (hålla ned) ackord längre än inställningen för Sync Time i menyn Arrange mode. Om funktionerna INTRO eller FILL valts med Arrangerkompet stoppat och klaviaturtangenterna trycks ned längre än Sync Time inställningen, spelas ett helt INTRO eller FILL. Om däremot ackordet som spelas är kortare än aktuell Sync Time inställning stannar Arrangerns komp direkt. Om LED lampan KEY START är aktiverad och handen tas bort från klaviaturens tangenter stoppar kompet och startas igen om en eller fler tangenter trycks ned till vänster om inställd splitpunkt. I Song Play Mode används funktionsknappen för att välja trumspår/drum Track för Remix funktionen. FILL 1, 2, 3 BREAK TAP/RIT ACC COUNT/PAUSE RESTART START Om Du trycker på en av Fill-knapparna med Arrangedelen aktiverad, spelas en eller flera Fill-ins. Om JUMP FILL är aktiverad i menyn för LEFT CONTROL kommer knapparna FILL 1 och 2 gör att nästa variation i aktuell Style spelas. Med knappen FILL 3 backar Du komma tillbaka till föregående Style-variation. Ger ett kort break (ett eller fler tysta taktslag) i en Style för att sedan starta igen. Tryck på knappen TAP 4 gånger i tempo, så räknar XD9 ut ett tempo för låten. Det baseras på tempot som angavs via de knapptryckningar som gjordes. Om Arrangerdelens komp spelar används knappen för att öka/accelerando inställt tempo med 5 BPM (Beats Per Minute Taktslag Per Minut) för varje knapptryck. Håll ned knappen TAP så ändras funktionen - tempot minskar/rit. med 5 BPM för varje gång knappen trycks ned. Med Arrangerkompet stoppat, ger funktionen COUNT en inräkning på 4 slag innan kompet startar. Om INTRO funktionen aktiverats innan COUNT (JUMP aktiverad) kommer valt Intro att spelas upp efter inräkningen. Om Arrangerkompet spelas hoppar kompet tillbaka till taktens första taktslag oavsett var i takten kompet befinner sig. Det kan vara bra om Du kompar en sångare utan "tajming" ;-). I sekvenser-läge ställs XD9 standby-läge till COUNT/PAUSE RESTART-knappen trycks ned igen (används som Paus). När knappen START trycks ned startas autokompet. Om knappen START trycks ned när Arrangerkompet spelar stannar det dvs. knappen fungerar som en stoppknapp. 11

12 HOLD SLOW FAST Med HOLD funktionen aktiverad kan ett ackord som spelas till vänster om inställd splitpunkt "hållas kvar" och Arrangerkompet fortsätter att spelas tills ett nytt ackord spelas nedanför splitpunkten. Om HOLD funktionen är avstängd spelas Arrangerkompet bara så länge klaviaturtangenterna hålls nedtryckta. Däremot fortsätter vald trumrytm. Funktion som sänker inställt tempo för Arrangerkomp eller sekvenser. Funktion som ökar inställt tempo för komp eller för "sekvenserarr". Tryck ned SLOW/FAST samtidigt så spärras tempoinställningen (markeras med en *). Ta bort Avlägsna genom att trycka på SLOW/FAST-knapparna igen. För att återgå till förinställt tempo, tryck på båda knapparna PAGE +/ - samtidigt. A, B, C, D Varje knappfunktion motsvarar en variation A till D "från ett sparsamt, till ett mer utsmyckat ackompanjemang" för aktiverad Style. FILL IN och JUMP knapparna väljer variation från A-D. INTRO 1,2,3 (REMIX SELECT, DRUM MIXER, DRUM&BASS) Om en av dessa tre knappar trycks ned med Arrangerkompet stoppat kommer ett av tre intro att starta. De tre introduktionerna är av ökande komplexitet. Om en av de tre knapparna trycks ned medan Arrangerkompet spelar så väljs avslutas låten med en "ending" på 1 2 takter med olika grader av komplexitet. Med funktionsknappen för Jump Fill aktiverad och en av de tre knapparna används så spelas valt intro. I Song Play styr de tre funktionsknapparna olika Remix funktioner som kan användas medan Du spelar. 12

13 HANDHAVANDE AV PARAMETRAR Innan vi börjar programmera egna ljud och Styles måste Du känna till hur menyer är organiserad i Ketron XD9. Nästa steg är att se närmare på XD9:s funktionsparametrar och hur de modifieras. Instruktioner finns i det här kapitlet och tillvägagångssättet som beskrivs gäller också för följande sektioner vilket är nödvändigt för att lära dig hur Du enklast får ut det mesta möjliga av Din XD9. ANVÄNDNING AV SPECIALUTTRYCK OCH TERMER Följande specialuttryck används i bruksanvisningen och gäller för: Knappar på Ketron XD9:s frontpanel: är alltid betecknade med STORA BOKSTÄVER eller fet text (START, STOP, SPLIT till exempel). Funktioner, parametrar och andra kommandon i teckenfönstret som väljs med funktionsknapparna F1-F10 visas med fet text som till exempel: F5 Escape, F10 Save. VAL AV EN MENY OCH DESS UNDERMENYER Alla funktioner och parametrar i XD9 är grupperade i menyform. Först funktionens huvudmeny, sedan följer fler menysidor. Du kan alltid gå tillbaka till XD9:s huvudmenyfönster genom att trycka på EXIT knappen (med några få undantag som vi återkommer till senare). Den första gruppen av parametrar nås via funktionsknapparna F1-F10 teckenfönstret. De har följande funktioner: och sitter på sidorna av F1 GENERAL MIDI/GM F6 MIDI F2 EFFEKTER EFFECTS/MICRO VOCALIZER F7 EDIT VOICE/DRAWBARS F3 UTILITY F8 EDIT PROGRAM F4 ARRANGE MODE F9 EDIT DRUM F5 ARRANGE VIEW F10 DRUM MIXER För att lämna ovanstående menysidor måste knappen EXIT användas om inte menyfönstret Song Play är aktivt. De här funktionsknapparna måste tryckas ned igen för att återvända till menyns huvudfönster. Det tillvägagångssättet har valts för att undvika att en MIDI fil som spelar stoppas av misstag genom att trycka på knappen EXIT. UNDANTAG FRÅN KNAPPKOMMANDOT EXIT I vissa menyfönster finns också funktionskommandot Escape vid menyfönstrets sida. Om inte EXIT ger önskat resultat kan Du alltid hitta Escape eller använda samma knapp som tidigare för att lämna menyn. FUNKTIONSKNAPPARNA F1-F10 Det sitter 5 funktionsknappar på varje sida av teckenfönstret. De har inte någon förutbestämd funktion (förutom att välja olika menyer, som nämnts tidigare) utan funktionen anges i varje enskilt menyfönster. Om Du tittar närmare på teckenfönstret ser Du en blå markeringslinje i anslutning till varje funktionsknapp. Här visas en rektangel när det finns tillgängliga val/funktioner som visar funktionsnamnet, ljud eller Style. INMATNING AV DATA Det finns flera sätt att ändra parametervärden i olika menyer. Direct Call Up/snabbval: För val av ljud/voices och Style vilket väljs via funktionsknapparna direkt. Enabling och Disabling/av/på: Några funktioner har två inställningar: på/av (On/Off, active/inactive). Val bland flera parametrar: Precis som vid Program-editering kan knappen välja en grupp av funktioner vars inställning ändras med VALUE + / knapparna. Parametrar i mitten på teckenfönstret, som till exempel vid ljudeditering nås med CURSOR + / knapparna. Skriva in bokstäver och text: När Du ska spara filer på XD9 skrivs filnamnet in med hjälp av XD9:s klaviaturtangenter. CURSOR + / - knapparna flyttar markören och VALUE + / - knapparna används för att skriva in bokstäver. 13

14 XD9 SNABBSTARTGUIDE Du vill naturligtvis lära dig hur Ketron XD9:s funktioner och finesser fungerar, som hur Du spelar upp en MIDIfil, använder Arrangerdelen, väljer ljud och Styles, eller koppla in ett MIDI-dragspel eller använda Vocalizer funktionen som genererar körstämmor. Då har Du hittat rätt! Om Du däremot gillar att gå på djupet med programmering kan Du gå vidare till de mer ingående avsnitten som förklarar XD9 mer i detalj. HUR DU ARBETAR MED MIDI-FILER Ketron XD9 kan läsa MIDI-filer med filextensionsnamnen.mid och.kar vilka båda kan innehålla text-data för att kunna använda XD9:s karaoke-funktion (används mest med.kar-filer). För att spela en MIDI-fil, tryck på SONG PLAY. Välj om filen ska laddas från hårddisk med PAGE - eller diskett/page+. UPPSPELNING AV MIDIFIL FRÅN DISKETT För att nå menyn för uppspelning av MIDI filer, tryck på knappen SONG PLAY. Om Du vill ladda filen från diskett, tryck på knappen FLOPPY (PAGE +). För att visa alla tillgängliga MIDI-filer, tryck på knappen F5 Dir. XD9 numrerar alla sparade MIDI-filer automatiskt. För att ladda en MIDI fil skriv in filens nummer med det numeriska tangentbordet (STYLES). Det går också att välja MIDI-fil genom att skriva in filnamnet med hjälp av klaviaturtangenterna då XD9:s sökfunktion alltid är aktiverad via (F5 Dir). Återvänd till huvudmenyfönstret genom att trycka på SONG PLAY (LED-lampan släcks). Om ett nummer skrivs in utan föregående nollor (Exempel: bara siffran 7) så väntar XD9 några sekunder innan den laddar in MIDI filen med detta nummer: 007 i det här exemplet och i menyfönstret visas MIDI filens namn. UPPSPELNING AV EN MIDIFIL FRÅN HÅRDDISK Tryck på knappen SONG PLAY. Välj HARD DISK med knappen PAGE så visas den föregående foldern (och Style) som använts i menyn. För att visa förteckningen över MIDI filer tyck på knappen F5 DIR. XD9 numrerar varje MIDI-fil. För att ladda en MIDI-fil används det numeriska tangentbordet (STYLES). I teckenfönstret visas vald MIDI-fils namn. Du kan också välja MIDI-fil genom att skriva in bokstäver med hjälp av klaviaturens tangenter då XD9:s sökfunktion alltid är aktiverad (F5 Dir). Återvänd till huvudmenyn genom att trycka på SONG PLAY (LED-lampan släcks). Filens nummer kan skrivas utan inledande nollor (hundra/tiotal). Då laddas filen inom några sekunder. UPPSPELNING AV EN KAR MIDIFIL (.KAR) Filer med extensionsnamnet.kar är oftast MIDI-filer med lagrad "karaoketext". Men.KAR-filerna är nästan alltid Standard MIDI-filer i format 1 och måste konverteras till format 0 för att kunna spelas. Detsamma gäller naturligtvis också andra filer i format 1. UPPSPELNING FUNKTIONER Oavsett om en fil laddats från diskett eller hårddisk finns flera funktionskommandon som påverkar uppspelningen av filen: För att starta uppspelning, tryck på START. För att stoppa uppspelningen, tryck på START. 14

15 För att stoppa uppspelningen tillfälligt, tryck på CONT/PAUSE. För att fortsätta uppspelningen från det ställe där sången stoppades, tryck på CONT/PAUSE igen. För att ta bort melodistämman, tryck på F8 Lead (Off). För att spela upp enbart spela trum och basstämma, tryck på INTRO 3/Drum&Bass (visas i fönstret). För att visa text i teckenfönstret (när det finns lagrad textdata), tryck på F10 Lyric (On). För att öka kompets volym (jämfört med melodistämman), tryck på BALANCE (VALUE+/-). För att välja annan MIDI-fil, skriv in filnumret med det numeriska tangentbordet (STYLES). TRANSPONERING Tryck på knappen F3 Transp. i menyn Song Play för att transponera en MIDI fil. Du kan också välja om endast aktuell sång ska transponeras eller de aktuella ljuden i XD9. Ställ sedan in parametern F1 Global på ON. Då kan instrumentet transponeras i halva tonsteg med CURSOR +/- knapparna. I det här menyfönstret finns en annan praktisk funktion som styr basstämmans transponering. Genom att aktivera funktionen F6 Intellig. (inställningen är alltid aktiverad/på) kommer basstämman alltid att spelas i sitt rätta instrumentomfång oavsett inställd transponering. HUR DU SPELAR IN EN MIDIFIL PÅ XD9 Med inspelningsfunktionen Song Record kan Du skapa MIDI-filer från allt som spelas på XD9:s klaviatur tillsammans med Arrangerns autokomp. Med det här inspelningssättet kan XD9:s kraftfulla arrangemangsfunktioner åstadkomma ett fullständigt låtarrangemang som sedan kan sparas. Senare i bruksanvisningen beskrivs inspelning med sekvenser, nu koncentrerar vi oss på inspelning med hjälp av knappen Song Record: Tryck på knapparna DISK/SONG PLAY samtidigt från XD9:s huvudmenyfönster. Skriv namnet på filen med hjälp av XD9:s klaviatur. Spara genom att trycka på knappen F10 SAVE. Starta inspelningen i menyn SONG RECORD med hjälp av knappen F10 START. Från det här menyfönstret kan Du spela, starta Arrangerkompet, välj ljud, Style och allt kommer att spelas in och lagras tillfälligt. När Du är klar, tryck på SONG RECORD igen. Den MIDI-fil som Du just spelade är nu klar att spelas upp. Tryck på knappen START. Det som spelades in är en komplett MIDI-fil och kan sparas för att senare göra ändringar med funktioner i ett externt sekvenserprogram. HUR DU ANVÄNDER ARRANGERDELEN I XD9 Arrangerdelen är motorn i XD9 autokompsektion. I den kan Du göra komp i olika musikaliska stilar, komplett med ackord plus flera andra inställningar via frontpanelen. Hjärtat i Arranger kallas Style och där varje Style är en komplett musikalisk sektion bestående av bas, trummor och ackordkompstämmor som sammanställts för de olika musikstilarna. Utan att gå för djupt i funktionerna redan nu, har varje Style, 4 variationer: A/B/C/D, 3 Intros samt 3 avslutningar (Endings) som ger alltifrån enklare variationer till mer komplexa. Sedan finns Fill In funktionen, som används för att byta mellan variationerna (A/B/C/D) eller fortsätta med samma variation. Arrangemangsdelen i XD9 är väldigt kraftfull och ger Dig möjlighet att bygga upp arrangemang från grunden med stor precision. 15

16 Börja med ett Intro, fortsätt med den enklaste variationen A och sedan efter ett Fill In till variation B för låtens refräng och avsluta sedan med End för att få en elegant avslutning på låten. Oavsett vilken musikstil eller genre Du kommer att använda har Ketron designat massor av typiska Styles med variationer att de kommer att smycka dina musikaliska arrangemang. När XD9 startas är Arranger vald med ett pianoljud för klaviaturens högra del, och ett Lower ljud för vänster del av klaviaturen. Splitfunktionen är aktiverad vid C3- tangenten. Klaviaturens tangenter nedanför inställd splitpunkt styr inte bara de två Lower-ljuden men också för autokompet och spelat ackord identifieras i menyfönstret. HUR DU VÄLJER STYLE Det finns 10 STYLES-knappar till vänster om teckenfönstret som betecknar en musikalisk genre. För varje funktionsknapp har Ketron placerat upp till 30 olika Styles-val. Välj Style med funktionsknapparna F1-F10, vilket gör en Style (med variationer) tillgänglig för Arrangerdelen. XD9 har samlat varje Style i grupper om 10 i varje. I teckenfönstrets övre del visas hur många menysidor som finns i vald Style. Välj följande/föregående menysidor med PAGE + / - eller STYLES-knapparna. Då visas följande Styles som (som vanligt) väljs med hjälp av funktionsknapparna F1-F10. HUR DU ARBETAR MED XD9:s ARRANGERDEL Funktionerna beskrivs också i bruksanvisningens avsnitt om Arrangemangsdel. Här följer de viktigaste: För att ändra splitpunkt, tryck (och håll ned) knappen SPLIT och välj splitpunkt med en klaviaturtangent. För att starta Arrangerdelens komp, tryck på START. För att stoppa Arrangerdelens komp, tryck på START igen. För att inleda med ett intro (Arrangerkomp stoppat) välj ackord och tryck på INTRO 1, 2 eller 3. För att använda Fill in-funktionen (och Arrangerdelen aktiverad) tryck på knapparna FILL 1, 2 eller 3. För att starta Arrangerkompet, när det första ackordet spelas, tryck på knappen KEY START. För ett intro med ett ackord som Du väljer: tryck på INTRO 1 / 2 /3 och spela ackordet. För avsluta en låt, måste JUMP vara avstängd (i menyn Left Control). Tryck sedan på INTRO/ENDING 1, 2, 3 medan Arrangerkompet spelas. För att välja en variation (med Arrangerdelen aktiverad) används knapparna A, B, C, D. Välja nästa variation (A/B/C/D) efter en Fill In, aktivera JUMP FILL (i menyn Left Control). Återvänd till föregående variation (A/B/C/D) med knappen Fill In 3, aktivera JUMP FILL (i menyn Left Control). För att spela med ett instrumentljud på klaviaturen med tillgång till autokomp, aktivera PIANIST (i menyn Play Control). För att ändra inställt tempo används knapparna SLOW/FAST. För att åstadkomma ett accelerando, tryck upprepade gånger på knappen RIT ACC (TAP). 16

17 För att åstadkomma ett ritardando, ändra på pilriktningen i menyfönstret genom att hålla ned knappen TAP/RIT ACC några sekunder Tryck och håll ned knappen TAP några sekunder och sedan på TAP/RIT ACC hastigt några gånger. För att åstadkomma ett "break", tryck på knappen BREAK. För att stoppa kompet när händerna tas bort från klaviaturen, aktivera KEY STOP och spela ett kort ackord. För att låta Arrangerkompet fortsätta med samma ackordkomp, tryck på KEY START + KEY STOP. För att spela arrangerkompet från taktens första slag, tryck på knappen RESTART. För att ta bort alla kompstämmor utom trummor (när inget ackord spelas) stäng av HOLD funktionen. För att ställa volymbalansen mellan Arrangerkomp/melodistämma, tryck på BALANCE + / - (VALUE + / -). För att återgå till en Styles förinställda tempo, tryck på knapparna PAGE + / - samtidigt. För att upprepa ett Intro när en Style spelas, aktivera JUMP Intro (i menyn Left Control) och tryck på en av de tre Intro knapparna. För att bara spela upp en avslutning (Ending) med Arrangerkompet stoppat, aktivera JUMP Intro (i menyn för Left Control) och tryck på en av de tre Intro knapparna. LADDA EN STYLE FRÅN DISKETT I XD9:s sektion för rytm Patterns går det också att ladda in nya Styles från diskett eller från hårddisk och a t t behålla dem i minnet även när instrumentet stängs av. När de laddats till RAM minnet kan de väljas genom a t t trycka på knappen Pattern och Styles knapparna. Tryck på DISK och använd PAGE + / knapparna för att välja hårddisk/diskett (där filen finns lagrad). Välj det Pattern nummer från foldern på diskett/hårddisk som ska laddas till RAM minnet. Inled laddningen genom att trycka på F2 Load och välj minnesplats för Pattern med Value + / knapparna. Det går också att välja F9 Automatic för att ladda dem till lediga RAM minnesplatser. Tryck på F10 Execute för att bekräfta eller F10 Escape för att avbryta inladdningen. Innehållet i RAM minnet kan raderas (och att Patterns laddas in) genom att trycka på F8 Clear All & Load. Tryck på EXIT för att återvända till huvudmenyn, och tryck sedan på PATTERN och STYLES för att ladda önskad Style. ANVÄNDA VOICES LJUD Till höger om klaviaturens SPLIT-punkt spelas melodistämman (Right) som är fristående från Arranger. När XD9 startas väljs alltid ljudet "Acoustic Piano" men ljud från 16 grupper med instrumentljud väljs via knappen VOICES. Precis som för funktionen Styles är instrumentljuden ordnade i grupper och menysidor 10 ljud i varje grupp. När en "familj av ljud" valts finns 10 instrumentljud, visas fem på varje sida av menyfönstret. Välj ljud med funktionsknapparna F1-F10. Namnet ljudet visas i menyfönstrets nedersta del under taktindikeringen. Välj andra instrumentljud med PAGE +/- eller VOICES-knapparna (då visas ljudens namn cykliskt). Modulation- och Pitch Bend-hjul används för att ändra, eller styra ett instrumentljud. Kom ihåg att upp till fyra instrumentljud kan användas samtidigt för varje melodistämma (Programljud). De går att programmera vilket förklaras närmare i avsnittet om PROGRAMS. 17

18 HUR DU ANVÄNDER MIKROFON MED VOCALIZER På Ketron XD9 kan två mikrofoner kopplas in samtidigt via ingångarna på instrumentets framsida. Ingången Micro påverkas av Vocalizer effekten som kan åstadkomma körstämmor med utgångspunkt från ackorden som spelas eller en MIDI fils ackordspår eller andra ackord på klaviaturen. Du behöver en mikrofon, mikrofonsladd och Ketron XD9. Mikrofonen ansluts till ingången måste signalnivån för mikrofonen ställas in med hjälp av Gain kontrollen. Sjung eller tala i mikrofonen och minska nivån på gainkontrollen något när det börjar låta illa eller ge distorsion. XD9:s grundinställning är att volymen alltid ställd till noll (avstängd) för att förhindra missljud eller problem med rundgång/feedback. När mikrofonen anslutits gör Du så här: Gå till huvudmenyfönstret med knappen EXIT. Gå till menyn för F2 Effect/Micro Vocalizer. I menyn visas flera funktioner. Aktivera mikrofonen med F4 Micro och ingången med F10 (ACTIVE). Ställ in mikrofonvolymen med F1 LEVEL 1 eller med VALUE + / - knapparna. För att återgå till huvudmenyn, tryck på EXIT. Du kan använda effekter som reverb till mikrofonljudet, där effekten naturligtvis kan modifieras efter önskemål. Vocalizer är designad för att passa i flera musikaliska genrer. I första hand identifierar Vocalizern tonen som sjunges och harmoniserar den så naturligt som möjligt för att generera körstämmor. Men det finns flera olika inställningar för Vocalizer-funktionen: Du kan harmonisera sången med utgångspunkt från de ackord som spelas nedanför splitpunkten hela klaviaturen om funktionen PIANIST är aktiverad. Funktionen kallas Automatic Chord och identifierar sångstämmans ton. Du kan harmonisera sångstämman från klaviaturen med inställningen: Keyboard Harmony, där sångens meloditon inte påverkar harmonistämmorna, utan enbart av klaviaturens ackord. Du kan använda ett dedikerat spår för Vocalizer-harmonisering i MIDI Mode när Du spelar en MIDI-fil. Vocalizern kan användas som Pitch Shifter. Stämmor har alltid ett fast intervall (Interval Mode). Vocalizer-funktionen kan användas för specialeffekter med Vocal Effect-funktionen. Med mikrofonen inkopplad i menyn F5 Vocalize och F3 Effect/Micro Vocalize, tryck på F10 för att aktivera funktionen. För att ändra fabriksinställningen av Vocalizer, tryck på knappen F3 MODES. En förteckning med programmerade inställningar visas i menyn, och väljs med CURSOR + / -knapparna. För att stänga av Vocalizer, tryck på F10 (Inactive). För att återgå till huvudmenyn, tryck på EXIT. För att förenkla användning av Vocalizer när Du vill använda den live, nås inställningarna för Harmony Right (i menyn Keyboard Harmony) direkt. Inställningen använder knapparna A, C och Unison och för fasta intervallstämmor: Fixed Interval används B och D- knapparna. Ketron XD9 ställer in ett spår automatiskt för Vocalizer om funktionen ska användas tillsammans med en MIDIfil. VIKTIGT: När en MIDI-fil spelas är det mycket viktigt att komma ihåg att inte trycka på knapparna A, B, C eller D. Då lämnar Vocalizer inställningen för MIDI-uppspelning och väljer den inställning som indikeras av knapp; A D. Det finns naturligtvis många fler parametrar i XD9:s Vocalizer, men börja med de vi nämnt här. 18

19 INKOPPLING AV MIDI-DRAGSPEL Ketron har designat en speciell meny för MIDI-dragspel med inbyggt MIDI-interface som måste kopplas till MIDI Input 2. För att nå menyn för MIDI-dragspel, tryck på F3 UTILITY och sedan F6 ACCORDION. Där finns flera inställningar avsedda för dragspel, men den viktigaste är knappen F10 för att välja mellan inställningarna på/av; Active och Inactive. Om redan använt MIDI-dragspel känner Du antagligen igen de flesta funktionerna i huvudmenyfönstret. Fabriksinställningarna kommer att fungera med de flesta MIDIdragspel. Kom ihåg att om ditt MIDI-dragspel inte fungerar, är anledningen med största säkerhet att rätt MIDIkanaler inte ställts in på Ketron XD9 och/eller ditt dragspel. Menyn nås via knappen F6 och med Accordion Mode aktiverad görs inställningen automatiskt. Du kan också göra dina egna inställningar och spara dem. REGISTRERINGSMINNET REGISTRATIONS Alla funktioner och parametrar som vi beskrivit hittills, kan sparas för att senare användas igen tack vare registreringsminnet (Registration). Det finns 198 registreringsminnen som är speciellt praktiska när Du spelar live, eftersom de är ett smidigt sätt att välja autokomp eller MIDI-filer med text och samplingar. Det finns två slags registeringsminnen; i minnet - Block Registration eller sparade på diskett - Single Registration. XD9 kan ha en inladdad Block Registration i taget och det finns 198 minnesplatser som väljs med funktionsknappen Block Registration. Välj sedan registrering/filens nummer via det numeriska tangentbordet (STYLES). Ketron XD9 levereras med 198 förinställda registreringsminnen, färdiga att använda. Däremot måste alltid en Single Registration laddas från diskett eller hårddisk en och en. Det kan finnas maximalt 999 Single-registreringar i en folder. De laddas via knappen REGISTRATION i menyn UTILITY med F7 Regis. Mode och sedan skriv in filens nummer det numeriska tangentbordet (STYLES). Men den största fördelen med registreringsminnet är faktiskt en annan smart funktion. På de flesta keyboards måste minst 3-4 knapptryckningar göras, för att ladda en fil med samplingar, MIDI eller ett komp från en diskett (eller hårddisk). Det kanske inte alltid är så uppskattat av publiken! På XD9 görs allt det genom att trycka på knappen REGISTRATION. Om det registreringsminne som laddas har samma namn som vald MIDI-, text-fil, audiosampling och ett komp, laddas allt på en gång, utan att Du behöver använda menyn DISK. Med lite förarbete kan alla registreringar göras hemma, vilket visar att XD9 är ett otroligt lättjobbat instrument designat för användning live! För tillfället beskriver vi bara hur man gör för att spara ett registreringsminne. När Du valt instrumentljud, Style, inställning för Arranger och andra parametrar sparas inställningarna med SAVE/ENTER: välj F1 Registration och välj ett namn med klaviaturen. Välj minnesplats där registreringen ska sparas genom att skriva nummer och minnesplats med STYLES knapparna. När ett namn och en minnesplats valts bekräftas det med F10 SAVE eller lämna menyn F5 Escape eller EXIT. När Du väljer en Registration ignoreras alla andra aktiva funktionsinställningar. Mer info om registreringsminnet finns senare i bruksanvisningen. 19

20 INSTRUMENTLJUD VOICE/USER VOICE En av de viktigaste finesserna med XD9 är dess ljudkvalitet som skapats med en innovativ teknologi, där multisamplingsteknik med utgångspunkt från syntesteknologier som additiv-, subtraktiv- och FM-syntes är grunden. Alla samplingar har designats med hjälp av flera internationella ljuddesigners. Ett bra exempel är XD9:s akustiska pianoljud som använder upp till 64 samplingar med två olika dynamiknivåer. För varje ljud kan två stycken oscillatorer utnyttjas, men eftersom kvaliteten på varje individuell sample är hög, så behövs oftast bara en! Det betyder att polyfonin räcker till, utan att halveras, så 64 rösters polyfoni är inte så långt ifrån ett äkta akustiskt piano. Syntdelen i utnyttjar ett LPF-filter med 24 db/oktav, 3 envelope-inställningar, 2 LFO:er och en mycket kraftfull modulationsdel. FM-delen använder en algoritm med 4 operatörer, 2 bärare (carriers) och 2 modulerare (modulators). Den additiva syntesen används för XD9:s fantastiska orgelljud. För att förenkla och göra instrumentet mer lättarbetat har vi utelämnat några funktionsparametrar (speciellt för FM syntesen), men inkluderat de som verkligen betyder något. XD9 kan laddas med nya samplingar via Internal Flash Card (extra tillbehör). Instrumentljuden i XD9 har en bank med förinställda ljud, en bank med General MIDI-ljud (används av Styles) och en bank med 110 användarljud (User Styles). VIKTIGT: Kom ihåg att förinställda ljud bara kan användas av Lower och melodistämman (Right) medan autokomp bara använder General MIDI-ljud enligt General MIDI protokollet. Melodistämman (ovanför splitpunkten) kan använda upp till 4 instrumentljud (voices) samtidigt. Varje ljud kan placeras ut på klaviaturen med separata inställningar för volym och många andra funktioner. Ett ljud kan också dubbleras med ett SECOND VOICE. För att välja ljud används VOICES och USER VOICE knapparna eller ljudbanken egna ljud via knappen, 1 TOUCH. XD9 har en specialinställning för trumljud som kan användas för att spela trum & perkussionljud på hela klaviaturen. XD9:s trumset har skapats både från synkroniserade komp av samplingar och "grooves" flera inspelade av riktiga trummisar. De har sedan bearbetats fram till inställningar med riktiga trumljud: Live Drum Drum 2. Båda kategorierna kan användas på hela klaviaturen (Drum/Live Drum). VAL AV INSTRUMENTLJUD Två rader med 6 VOICES knappar används för att välja instrumentljud som ordnats i "familjer". När Du valt en, visas 10 ljud, fem på varje sida av teckenfönstret som väljs via F1-F10. Den sista ljudbanken är orgelljud eller Drawbars ljud om knappfunktionen USER VOICE används. När den sista menysidan nåtts kommer Du tillbaka till den första genom att trycka på den första "familje knappen" igen (inte PAGE +/ knapparna). VOICES-knapparna väljer inte bara förinställda ljud (Preset Voices). Om USER VOICE är aktiverad kan Du välja bland 110 användarljud via åtta VOICES-knappar. Om LED-lampan för funktionen DRAWBAR är aktiverad, väljs orgelljud via VOICES-knapparna. Om LED-lampan för funktionen PROGRAM är aktiverad, väljes Program-ljud med VOICES-knapparna. Om ONE TOUCH aktiveras, väljer den första raden av VOICES-knappar menysida 1 6 med One Touch minnes ljud för egna favoritljud. INSTRUMENTLJUD SECOND VOICE/2nd På XD9 kan man enkelt och snabbt lägga till ett extra ljud för att komplettera sitt melodiljud. I teckenfönstret visas namnet på ljudet (2nd Voice) i mindre text under namnet på det första ljudet. XD9 är fabriksinställd med ett kompletterande ljud, förinställt 2nd Voice-ljud som givetvis kan ändras om 2nd Voice funktionen är aktiverad. Från huvudmenyfönstret trycker Du på Play Control och sedan knappen Page +. I det meny fönstret väljer Du F4 2nd Voice Edit. Välj den grupp som ljudet tillhör med VOICES-knapparna, där bara det första ljudets namn i gruppen visas i menyfönstret. Använd VALUE + / -knapparna för att välja bland följande 2nd voiceljud. För att ändra oktavtransponering för 2nd Voice-ljudet används CURSOR + / -knapparna och volyminställning görs med Value + / knapparna. Kom ihåg att ändringar för ett 2nd Voice-ljud måste sparas för att inte förloras XD9 stängs av. Gör så här: Tryck på knappen SAVE/ENTER. Tryck sedan på knappen F6 2nd Voice. Bekräfta att Du vill spara ändringarna med knappen F10 Save. Då sparas ändringen i XD9:s Flash/RAM-minne. För att återgå till XD9:s fabriksinställda 2nd Voice-ljud, tryck på F9 Default i stället. 20

21 ANVÄNDARLJUD/USER VOICE Som vi berättat tidigare har XD9 en kraftfull syntdel baserad på digital samplingsteknik. Vi har valt att begränsa antalet parameterfunktioner, men de vanligaste och mest betydelsefulla funktionerna finns naturligtvis kvar. Alla ändringar som görs kan sparas på en av 120 användarminnesplatser (USER VOICE BANK). En bank består av 12 grupper av användarljud med 10 användarljud i varje bank. Användarljud väljs på samma sätt som vanliga ljud med en viktig skillnad, USER VOICE måste aktiveras. Det finns två sätt: Tryck på knappen USER VOICE för att aktivera funktionen USER VOICE. Välj 1 av 10 användarljud bland de 12 banker som kan väljas med VOICES knapparna. Tryck på den funktionsknapp som motsvara de användarljud du vill spela med. ELLER: Tryck på knappen USER VOICE för att aktivera USER VOICE banken. Välj 1 av 10 användarljud bland de 12 banker som kan väljas med VOICES knapparna. Tryck på knappen EXIT för att återgå till huvudmenyfönstret som har valt användarljud aktiverat. Tryck på knappen F7 Edit Voice för att nå de parametrar som ska modifieras. Förutom användarljuden i XD9 kan också alla ljud i General MIDI banken modifieras. Gör så här: Tryck på knappen USER VOICE (LED lampan lyser). Välj menyfönstret Edit Voice enligt beskrivningen ovan (parametra visas i menyfönstret). Välj ett General MIDI-ljud av de 16 grupperade ljuden, (med USER VOICE aktiverad) med VOICES-knapparna. Använd PAGE+/ knapparna för att välja bland 10 tillgängliga ljud. Om ett Flash RAM kort (extra tillbehör) är installerat visar menyfönstret att det finns fler än ett menyfönster i följande menyfönster. De nås via PAGE+/ knapparna i den valda gruppen av användarljud. När menyfönstret för valt användarljud gjorts enligt ovan kommer det att se ut ungefär så här: PROGRAMMERING AV LJUD OCH DERAS UPPBYGGNAD Alla ljud i XD9 består av samplade vågformer som lagras i en syntfunktion kallad "vågformstabell/wavetable". En sampling kan också bestå av flera samplingar utplacerade på klaviaturen eller också samplingar som "triggas" via anslagets styrka. XD9:s vågformssamplingar kan inte modifieras av användaren. En vågform i sin råa form är bearbetad, (ADSR) som till exempel envelope-förloppet som bearbetar tonens amplitud. Det finns flera "enveloper" och XD9:s har (som på de flesta syntar) av olika segment. Här följer en kort beskrivning av hur de fungerar: Attack (den tid det tar för ett ljud att nå max. volym), Decay (den tid det tar för ett ljud att minska från max. volym till nivån som bestäms av Sustain, Sustain (den nivå som tonen stannar vid så länge en tangent är nedtryckt) och Release (den tid det tar för ljudet att minska till noll från den inställda Sustain). Den här typen av förlopp kallas ADSR, vilket är en förkortning av Attack, Decay, Sustain och Release. Tillsammans med kontroll över amplitud kan ljudet modifieras med olika filter som tar bort frekvenser ovanför en bestämd nivå kallad "cutoff-frekvens". Frekvenser som ligger nära frekvensen kan "betonas" med ett resonansfilter, vilket ger en svepande ljudkaraktär, typiskt för äldre analoga syntar men också är vanligt i dagens dance och eurodisco-musik. Från menyn Edit Voice kan reverbeffekten modifieras för ljud samt aftertouch och modulation. Det finns också LFO (Low Frequency Filter) som används för att skapa tremolo-effekter via amplituden (VCA) och vibrato när det används på tonhöjden (VCO) samt filter-modulationseffekt via DCF. 21

22 AMPLITUD OCH FILTERPARAMETRAR Parametrar för programmering av amplitud och filter finns i menyn Edit Voice. Den nås via knapparna; F8, F9 & F10. Flytta markören och ändra värde med CURSOR + / - och VALUE + / -. En beskrivning av parametrar: F1 Attack: F2 Decay: F3 Sustain: F4 Release: F5 Level: För modifiering av samplingens attack, med hjälp av VALUE + / -knapparna. För modifiering av samplingens decay, med hjälp av VALUE + / -knapparna. För modifiering av samplingens sustain, med hjälp av VALUE + /-knapparna. För modifiering av samplingens release, med hjälp av VALUE + / -knapparna. För modifiering av samplingens totalvolym, med hjälp av VALUE + / -knapparna. För att förenkla programmeringen av envelope visas (och uppdateras) den grafiskt menyfönstret för F6/F7. F6 Resonance: F7 Cut Off: XD9:S EFFEKTDEL Modifiera resonans-värdet, med hjälp av VALUE + / -knapparna. Modifiera "cutoff-värdet", med hjälp av VALUE + / -knapparna. Med funktionsknappen F8 Effect nås menyn för XD9:s effekt-send för reverb och chorus (mängden effekt). Tryck på F7 Effect för att visa inställningen för reverbeffekten som alltid visas om den inte står på noll och multieffekten som kan stängas av (off). För att ändra en parameter används CURSOR +/- och VALUE +/-knapparna. När Du valt en algoritm i multieffekten visar menyfönstret ett antal parametrar under texten Reverb som kan modifieras. Mer info i avsnittet om effekter. ATT STYRA MODULATIONSEFFEKTEN Tryck på knappen F9 Aftertouch Wheel, så visar menyfönstret ett schema med två kolumner för inställningarna: parameter och modulationshjulet (av/på). Välj en parameter och en kolumn med CURSOR+/ knapparna och gör ändringar med VALUE + / - knapparna. En kort beskrivning av funktionerna: CUT OFF: LFO Pitch: LFO Amplitude: LFO Filter: Wha Wha: Portamento: Funktion som öppnar/stänger ett filter och ändrar inställd cutoff-frekvens. Funktionen används för att åstadkomma filtersvep som på analoga syntar. Funktion som ger modulation av tonhöjd (vibrato) på en vågform och intensitet på LFO. Funktion som möjliggör modulation av amplituden (tremolo) av en vågform och att styra en LFO:s modulations-intensitet. Funktion som möjliggör modulation av filter på vågformer och intensitet på LFO. Funktion för att styra wha-effekten med hjälp av modulationshjulet. Funktion för att styra ett ljuds portamento (glidande tonhöjd mellan två toner). 22

23 Legato: Wha To Pedal: Mono: Funktion för att styra legato spel med hjälp av amplitudens envelope. Funktion för att styra wha effekten via en fotpedal. Funktion för att ljudet ska användas som ett monoljud. LFO OCH VELOCITY Tryck på knappen F10 LFO Velocity för att nå menyn med parametrar som styr LFO och Velocity, vilka är viktiga parametrar för att ändra ett ljuds klangfärg eller timbre. Markera parametrarna med CURSOR +/- och ändra inställningar med VALUE + / -knapparna. En kort beskrivning av funktionerna: LFO 1 (DCO) Rate: LFO 1 (DCO) Depth: LFO 1 (DCO) Delay: LFO 2 Rate: LFO 2 (DCF) Depth: LFO 2 (DCA) Depth: Inställning av velocity på LFO:ns tonhöjd. Ju högre värde ju snabbare vibrato. Modifiera intensitet av en LFO som påverkar DCO och ger vibrato. Funktion för att ställa "tidslängden" innan LFO:n ska påverka en DCO för vibrato. Inställning av velocityvärdet för LFO som styr filter och amplitud. Funktion för att ändra djupet av LFO:ns effekt vid ett filters cut off-punkt. Det ger en effekt som öppnar och stänger filtret. Högre värden ger en wha-effekt. Inställning av djup för LFO:ns effekt på amplituden vilket ger en tremolo-effekt. Velocity Slope: Funktion för att ställa in responskurvan för användarljud (hörs ej vid värdet 0). Velocity Filter: Octave Shift: Funktion för att styra ett filter beroende på anslags-styrkan på klaviaturen. Filtret öppnas/stängs beroende på anslagets hårdhet på klaviaturen, 64 är medel. Lägre värden ger ett mindre diskantrikt ljud även om ett starkt anslag används. Funktion för att transponera oktav: upp eller ner 2 oktaver. HUR DU SPARAR ETT MODIFIERAT ANVÄNDARLJUD/USER VOICE När ett ljud modifierats måste det sparas för att inte förloras när XD9 stängs av. Möjligheten att spara ett ljud finns även om en funktionsinställning ändrats och vilket uppmärksammas när Du försöker att lämna menyn Edit Voice; antingen via knappen EXIT eller när SAVE/ ENTER trycks ned för att spara ljudet. I båda fallen visas ett menyfönster där Du väljer minnesplats för det modifierade ljudet och skriver in ljudets namn. För att ändra destinationsminne, skriv in numret med det numeriska tangentbordet (STYLES). På samma menysida kan också ljudet namnges med klaviaturens tangenter. Tryck på F10 SAVE för att spara, avbryt med F5 Escape. HUR DU SPARAR ALLA ANVÄNDARLJUD/USER VOICE Tryck på knappen DISK och välj destination med hjälp av PAGE + / -knapparna. Välj önskad folder genom att skriva in nummer med det numeriska tangentbordet (STYLES). Inled sparproceduren genom att trycka på knappen F3 Save. Välj F10 Others och sedan F2 User Voice. En ny menysida öppnas där Du skriver in namnet på den nya filen me klaviaturtangenterna. Bekräfta att Du vill spara filen genom att trycka på F10 Exec eller F5 Escape avbryt. 23

24 FLASH RAM MINNESKORT Ketron XD9 har en kortplats för ett Flash RAM minneskort (extra tillbehör) som kan innehålla nya samplingar med ljud, trumset och Live Drums ljud. Förprogrammerade Flash RAM kort från Ketron finns tillgängliga från din återförsäljare med banker av ljud (filer med SND. extensionsnamn) eller tomma som kan användas för a t t ladda nya ljudfiler (SND. filer) från diskett eller hårddisk. Ljuden som lagras på Flash RAM kortet nås via User Voice menyns andra menysida. Drum Set ljud nås via menyn User Drum Set från programplats 73 till 80 medan LIve Drums ljud återfinns på programplats 81 till

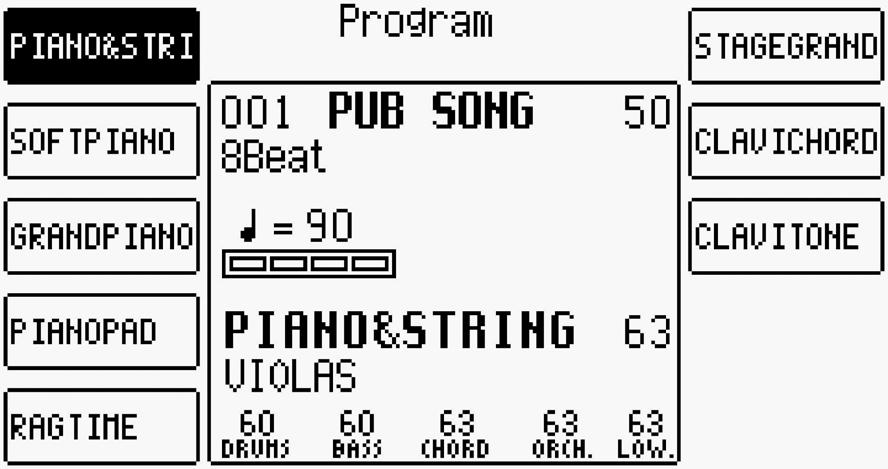

25 PROGRAM & ONE TOUCH-LJUD PROGRAMLJUD Ett antal ljud används ofta samtidigt för att få en kraftfull melodistämma det ljud som används till höger om inställd splitpunkt på klaviaturen. Det enklaste sättet är naturligtvis att använda ett 2nd Voice-ljud, men för ännu mer komplexa klanger kan upp till 4 ljud (Voices) kombineras samtidigt på varje klaviaturtangent. Med ett Programljud kan Du skapa fantastiskt användbara ljud för solo och melodispel på alla 76 tangenter. Till exempel kan två ljud användas för klaviaturens Lower-ljud och två för melodistämman, eller varför inte göra ett ljud som ändras efter anslaget? Ett annat exempel är att använda klaviaturens Lower-del med en MIDIpedal för att spela riktig fotbas. För Programljuden finns också inställningar som: Duet, Trio och Steel för att harmonisera melodistämmor och solospel. På XD9 finns 120 Programljudsplatser fördelade på 12 menysidor med 10 Programljud i varje. Välj Programljud genom att trycka på knappen PROGRAM. Använd de 1 2 VOICES-knapparna för att välja Programljudens gruppering. MODIFIERING AV ETT PROGRAMLJUD Välj ett Programljud, tryck på dess funktionsknapp och sedan F8 Edit Program. Menyfönstret visar alltid fyra kolumner som motsvarar ett (av fyra) ljud som kan ingå i ett Programljud. De horisontella raderna är funktioner som nås med PAGE + / -knapparna. Flytta markören i menyfönstret med funktionsknapparna. EN GUIDE TILL PARAMETERINSTÄLLNINGAR SIDA 1 (1/3) Från den här menysidan nås de parametrar som modifierar ett ljud som ingår i ett Programljud. F1/F6 Voice: Namn på valt ljud. Byt ljud på samma sätt som för ljud i huvudmenyn. När ett ljud valts, vänta några sekunder innan Du återvänder till menyn Edit Program eller tryck på EXIT. Om Du inte behöver (eller vill) använda en av de fyra ljudplatserna, tryck på båda VALUE + / - knapparna samtidigt (off). När ett ljud valts visas funktionen F10 Harmony i menyfönstrets nedre högra del. Den används för att aktivera harmonistämman för aktuellt ljud. Bara ett ljud (av de fyra i ett Programljud) kan använda funktionen, om ett ljud i Programljudet redan använder harmoniseringsfunktionen stängs den av automatiskt. Det fjärde ljudet som ingår i ett Programljud skiljer sig från de andra (utom om det används med harmoniseringsfunktionen). Ljud 4 kan användas som ett 2nd Voice-ljud och kan därför aktiveras/inaktiveras via knappen 2ND VOICE. För att använda funktionen när Du modifierar det fjärde ljudet i ett Programljud, tryck på knappen F10 Harmony två gånger. Efter första knapptrycket visas bokstaven [ H] under ljudnamnet, trycker Du en gång till ändras inställningen tillbaka och det fjärde ljudet omvandlas till en SECOND VOICE (texten 2nd visas under namnet). 25

26 F2/F7 Volume:Volyminställning för varje enskilt ljud som ingår i ett Programljud. Ändra volym med hjälp av knapparna VALUE + / -. Tryck på båda samtidigt för att sätta värdet till noll. F3/F8 Shift: Inställning för varje ljuds transponering. Varje ljud transponeras i halvtonsteg (+/- 63) med knapparna VALUE + / -. Tryck på båda samtidigt för att välja 0 (ingen transponering). F4/F9 Tune: Varje ljud kan finstämmas (+/- 63 vilket motsvarar ett halvt tonsteg) med VALUE + / - knapparna. Tryck på båda för att sätta värdet till 0. F5/F10 Pan: Inställning för varje enskilt ljuds placering i stereo. Varje ljud kan placeras (+/- 64) i en stereoljudbild med VALUE + / -knapparna. Tryck på båda samtidigt för att sätta värdet till noll vilket placerar ljudet i mitten. MENYSIDA 2 (2/3) Menysida 2/3 används enbart för inställningar av digitaleffekter som används av ett Programljud. För varje enskilt ljud som ingår kan reverbeffektens send-funktion modifieras. De andra funktionernas inställningar beror på vald effektalgoritm (effektkombination). Effektdelen kan användas som en multieffekt med exempelvis distorsion, chorus och eko-effekter i fem olika effektkombinationer. När en effekt aktiveras för ett ljud måste Du alltid bestämma vilken effekt-algoritm (effektkombination) som ska användas. Välj effektalgoritm via CURSOR + / -knapparna som då visar vald algoritm i menyfönstrets översta del. Där kan Du se om effekterna är placerade serie (i kedja) eller parallellt (direkt till audioutgången). Här är ett exempel: Delay Chorus Chorus I den här effektkombinationen finns det två stycken parallella effekter nämligen: 1 - Delay Chorus 2 - Chorus med två effekter i serie (1) som sedan "kopplats" till en Chorus-effekt. Med den här effektkombinationen finns två möjliga kombinationer: Delay Chorus eller Chorus. Det finn fem tillgängliga multieffektkombinationer (endast en per Programljud): Chorus/Distorsor/Delay Distorsor Chorus/Chorus Delay Chorus/Chorus Distorsor Delay/Chorus/Delay Distorsor Delay Chorus/Delay Chorus/Chorus F1/F6 Voice: F2/F7 Reverb: Namn på valt ljud. Byt ljud på samma sätt som Du valde ett ljud i huvudmenyn. Inställning för varje ljuds reverb. Ändra djup med hjälp av knapparna VALUE + / -. Tryck på båda samtidigt för att sätta värdet till noll. F3/F8 Effect: Aktiverar multieffekten och val av effektkombination. Välj med knapparna VALUE + / -. F4/F9 Amount: F5/F10 Delay & Chorus: Inställning av den mäng signal som skickas till effekten och speciellt till vald effektalgoritm. Ändra inställning med VALUE + / -knapparna. Tryck på båda för värde 0 (ingen effekt). Inställning för hur mycket signal som skickas till eko eller chorus-effekt. Parametrarna kan bara väljas via funktionsknapparna F5 och F10. 26

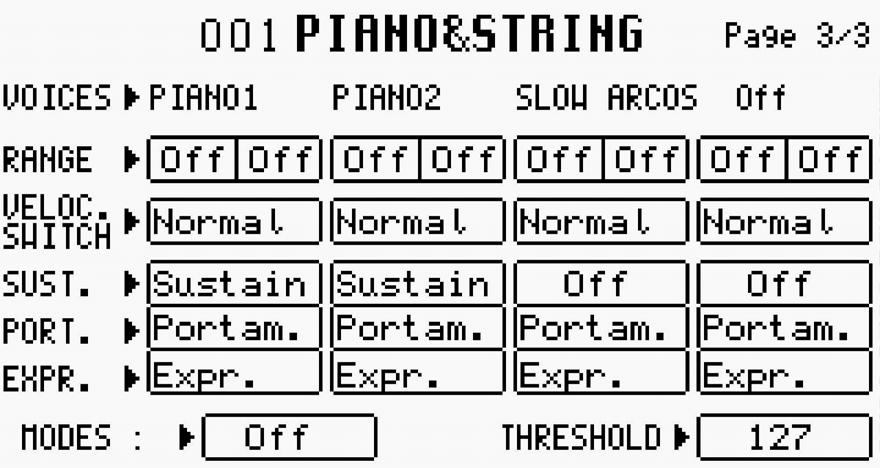

27 SIDA 3 (3/3) Från menysida 3/3 görs modifieringar av var på klaviaturen ett ljud ska placeras (vilka tangenter), inställning av dess velocityvärde m.m. Det ger möjlighet att använda flera ljud och styra dem via anslagets hårdhet. F1/F6 Voice: F2/F7 Range: F3/ F8 Velocity Switch: Namn på valt ljud. Byt ljud på samma sätt som Du valde ett ljud i huvudmenyn. För placering av ljudet på klaviaturens tangenter. Du kan placera ljudet på en avgränsad del av klaviaturen genom att trycka ned lägsta/högsta tangent när Du markerat rutan i teckenfönstret eller med knapparna VALUE + / -. Tryck på båda samtidigt för att sätta värdet till av (off) vilket gör att ljudet klingar på hela klaviaturens melodidel höger om inställd splitpunkt). För att ställa in ljudets omfång måste rätt klaviaturomfång ställas in. Används för att aktivera funktionen Velocity Switch. Den används för att "trigga" ett ljud beroende på anslagsstyrkan. Inställningar görs med knapparna VALUE + / -. Det finns flera inställningslägen för funktionen: F4/F9 Sustain Portamento Expression: F5 Duet/Trio: Normal: Ljudet spelas som vanligt. Low: Ljudet klingar bara vid velocityvärde från 0 upp till ett inställt värde som görs med F10 Treshold samt VALUE + / -knapparna. High: Ljudet "triggas" bara från det inställlda velocityvärdet F10 Treshold och VALUE + / -knapparna och upp till maxvärdet 127 (störst dynamik). Cross: Funktion som bara kan användas på ljud 1-2 i ett Programljud och gör det möjligt att "steglöst ändra ljud" från ett till ett annat. Funktionen ställs in via knappen F10 Treshold. Val mellan funktionerna: Sustain, Portamento och Expression. Välj med F4/F9. Används för att välja klaviaturens polyfoniska respons för att skapa olika harmoniseringar. Off: Tilläggsfunktioner för polyfoni avstängda. Duet: Det första ljudet i ett Programljud kommer att spela översta melodistämman, ljud 2 kommer att spela understämman. Exempel: I ett Programljud (med klarinett/trumpet) och Duet aktiverad spelas överstämman av klarinett och trumpet understämman om två toner spelas på klaviaturen. Trio: Fungerar som Duet ovan men ljud 3 spelar den lägsta stämman. Steel: Används för att simulera spelsätt och ljudet från pedalsteel och hawai/lapsteel-gitarr. Steel-funktionen gör att den undre tonen av de två spelade får en pitchbend-effekt och "böjs" upp till spelad tangents tonhöjd. Morph: Med modulationshjulet styrs mixen mellan ljud nummer 1 & 2 i ett Programljud. När hjulet är i minimumläge hörs bara ljud 1 och vid maxläge hörs bara ljud 2. Det gör det möjligt att gradvis "morpha" mellan de två ljuden via modulationshjulet. 27

28 SPARA OCH LADDA IN ETT PROGRAMLJUD Programljud som modifierats eller programmerats från noll, måste sparas till internminnet eller diskett. Vi rekommenderar att Du sparar favoritprogram i RAM minnet eftersom de ljuden alltid kan väljas snabbt och enkelt. Program som finns på DISK måste laddas in till RAM minnet innan de kan användas. GÖR SÅ HÄR FÖR ATT SPARA ETT PROGRAMLJUD I RAM-MINNET Välj det Programljud som ska sparas. Gå till menyn Edit Program med F1-F10 eller från huvudmenyn med F8 Edit Program. Tryck på knappen SAVE/ENTER. Menyfönstret den minnesplats som aktuellt ljud har. Du kan spara det modifierade Programljudet på annan plats med Styles knapparna och skriva in ett nytt namn med XD9:s klaviaturtangenter. Bekräfta att Du vill spara Programljudet med knappfunktionen; F10 Save. GÖR SÅ HÄR FÖR ATT SPARA ETT PROGRAMLJUD PÅ DISKETT Tryck på DISK och välj den minnesdestination där ljudet ska sparas med PAGE + / -knapparna. Gör på samma sätt (för att spara till RAM minnet) som ovan fram till SAVE/ENTER. Istället: Tryck på knappen F9 Save To Disk. Bekräfta att Du vill spara Programljudet med knappen F10 Exec, eller avbryt med F5 Escape. När Programljudet ska sparas till diskett finns tre tillvägagångssätt; F5 Name: Skriv in namnet och bekräfta att Du vill spara med F10 Exec. F10 Overwrite: Skriver över (och raderar) det ljud som fanns på programplatsen. F4 Dir: Kommandot visar menyfönstret med en förteckning över de Programljud som existerar. Du kan återvända till menyn för att spara till diskett genom att trycka på EXIT. Alla modifieringar som gjorts av ett Programljud sparas i ett "tillfälligt" (volatilt) minne. LADDA ETT PROGRAMLJUD FRÅN DISKETT/HÅRDDISK Tryck på knappen DISK. Välj destination från var Du vill ladda ett Programljud med PAGE + / - knapparna. Välj vilken slags fil som ska laddas med knappen F5 File Choice. Tryck på F2 Program eller F2 Single Program. Skriva in numret på den folder där önskat Programljud finns med det numeriska tangentbordet (STYLES). Välj Programljud med knapparna VALUE + / -. Tryck på knappen F2 Load. 28

29 ONE TOUCH-LJUD Med så många ljud att välja mellan kommer Du säkert att hitta några favoritljud. De kan lagras i en speciellt avsedd minnesbank, som kallas One Touch-ljud för att enkelt kunna kalla upp ljuden live. Det finns förprogrammerade fabriksljud med 10 ljud i varje grupp som Du själv kan modifiera. Tryck på 1 TOUCH (LEDlampan tänds) för att aktivera funktionen. På den första menysidan visas 10 ljud. Välj bland följande fem menysidor med hjälp av VOICES-knapparna 1-6. Flytta dig mellan menysidorna via PAGE + / - knapparna och välj önskat 1 Touch-ljud. För att modifiera ett One Touch ljud, gör så här: Tryck på knappen SAVE/ENTER Tryck på F4 One Touch Edit och menysida 1 visas. Följande menyer nås via PAGE + / knapparna. Hitta en programplats som ska användas för ditt One Touch-ljud med funktionsknapparna. Välj det 1 Touch-ljud som ska ersättas som beskrivits tidigare, men kom ihåg att ljudfiler laddas inte automatiskt när XD9 startas igen. VIKTIGT: XD9 känner inte igen de original-samplingar som visas i den ordning de laddas in. Om Du vill använda en ljud-fil med ett 1 Touch-ljud måste en grupp av filer skapas och laddas (i rätt ordning när XD9 startas) som de visas i listan (Sound Block). Tryck på EXIT eller vänta ett par sekunder för att menyn för One Touch Edit ska visas igen. När Du är klar med din förteckning, tryck på SAVE/ENTER. Bekräfta att Du vill spara med knappen F10 Save eller återgå till första listan med F5 Escape. Återgå till grundinställningarna för 1 Touch med knappen F9 Default. Tryck på knappen F8 Disk Save för att spara. 29

30 DRAWBARS Tack vare Ketron XD9:s kraftfulla ljudmotor kan den också återge flera klassiska orgelsound, som till exempel den mest kända Hammond -orgeln. Om Du inte känner till hur elorglar fungerar följer här en kort beskrivning av drawbars-funktionen. Elorgelns ljud genererades bland annat av "drawbars" som kombinerades på olika sätt. Varje drawbar-inställning betonar olika övertoner som adderas för att ge olika ljudkaraktär och Ketron XD9 har en digital drawbar-funktion som styrs via frontpanelen. Tryck på knappen USER VOICE och sedan BASS FX 1 2, för a t t komma till banken för orgelljud, DRAWBAR där det finns 10 förprogrammerade orgelljud som väljs i med funktionsknapparna: F1 F10. PROGRAMMERING AV ORGELLJUD Om Du vill göra ett orgelljud, tryck på knappen USER VOICE och sedan BASS FX 12. På Välj det ljud som Du utgår ifrån, med funktionsknapparna och gör ändringar med VALUE + / -knapparna. Här följer en beskrivning av parameterfunktionerna: Drawbar: Använd CURSOR + / -knapparna för att välja Drawbar, och VALUE + / -knapparna för a t t ändra nivåinställning. F1 Click: Aktiverar det karakteristiska "click-ljudet" vid tonens attack när Du trycker ned en tangent. F2 Sustain: Vanlig på talets elorglar som ger tonen längre utklingning, ändras med VALUE + / -. F6 Percussion: F7 Effects: En karakteristiskt sound inom jazz och rock. Percussion-effekten har inställningarna; 4' och 2/3' via F6-knappen. Perkussionvolym väljs med VALUE + / -knapparna. För att få de klassiska orgeleffekterna Chorus och Vibrato. Vibratoeffekten kan appliceras på oscillator (Dco), amplitud (Dca) eller filtret (Dcf) med global hastighet (Rate). Med CURSOR + / knapparna väljs parameter och VALUE + / -knapparna ändrar inställningen. För att återvända till menyn för Drawbar, tryck på F7. Varje ny Drawbar-inställningar kan sparas och ersätter då den föregående ljudinställningen. Gör så här: Tryck på knappen SAVE/ENTER. Om Du vill använda samma namn som tidigare, tryck på F10 Save för att bekräfta att Du vill spara. Om Du vill ändra namn, skriv det med XD9:s klaviaturtangenter. Flytta markören med CURSOR + / -. Tryck sedan på knappen F10 Save för att bekräfta. För att återfå fabriksinställningarna, tryck på knappen F9 Default. För att återfå den sist sparade Drawbar-kombinationen, tryck på knappen F4 Undo. Med knappen F5 Delete avbryts sparproceduren. 30

31 TRUM & PERKUSSIONLJUD - DRUM SET Ketron XD9:s rytmsektion har två grundinställningar och funktionssätt; Drum Set och samplade, Live Drums. Den förstnämnda använder MIDI-kanal 10 medan Live Drums använder MIDI-kanal 9 när den ingår i en Style. XD9 har 24 förprogrammerade trumset och plats för 24 egna användartrumset. Ljuden i Live Drums kan bara programmeras och modifieras med utgångspunkt från en Style, i menyn för Arrange View. ATT ANVÄNDA TRUMLJUD/DRUM SET Om Du vill spela trum och perkussionljud från klaviaturens tangenter, tryck på F9 EDIT DRUM och sedan F10 Manual. Du kan också trycka på från huvudmenyn - F10 DRUM MIXER och välja F10 Drum Set och aktivera funktionen med knappen F10 Manual. Kom ihåg: Om en Style spelas i när manual Drum Mode är aktiverat kommer kompet att fortsätta, men kommer inte att kunna byta ackord (eller spela ett fullt Arrangerkomp) förrän du stänger av funktionen F10 (eftersom alla andra delar av Arrangerkompet är tyst). För att byta trumset, tryck på motsvarande funktionsknapp och använd PAGE + / -knapparna och VOICESknapparna 1-6 för att byta menysida. Trumset (Drum Set) som skrivs med små bokstäver är "användartrumset/user Drums" som kan modifieras och sparas i XD9:s minne. LIVE DRUM SETS XD9:s rytmdel innehåller också en innovation som ger fulländad realism och musikalitet för trum och perkussionljud. Ett omfattande research och utvecklingsarbete har gjorts för att åstadkomma komplexa samplade grooves och rytmer. I XD9 är en "groove" inte bara en ljudfil som kombinerats med rytmer, med funktionen Live Drums som är ett "riktigt live-trumset" har ett rytminstrument placerats ut på varje klaviaturtangent. Du kan också använda "grooves" med olika tempo utan att tonhöjden ändras samt möjligheten skapa rytmer helt efter egen smak. Om Du använder Live Drums på ett separat spår och kombinerar det med det vanliga trumljudet, kan flera liknande instrumentgrupper samlas i menyn för Arrange View. Det går inte att spela ett Live Drum-set direkt på klaviaturen och ljuden kan bara höras och spelas medan en Style modifieras. Funktionen Live Drums är annorlunda, så vi rekommenderar att Du testar Dig fram för att lära Dig funktionen. DRUM MIXER Det finns 4 menysidor för funktionen DRUM MIXER där inställningar för volym, reverb, panorering samt aktivering av tio kategorier med perkussioninstrument utförs. Det gör det möjligt att enkelt skapa trumljuduppsättningar för funktionerna, Drum Set och Live Drum genom att aktivera eller stänga av ett instrument. I enstaka fall kan några instrumentljud från Live Drums höras svagt trots att de är avstängda. Det är inget fel utan beror på att ljuden i Live Drums hela tiden bearbetas av XD9:s processor. Du når menyn för Drum Mixer från huvudmenyfönstret och trycker sedan på F10 DRUM MIXER och välj menysida med PAGE + / - knapparna. Ett annat sätt är att trycka på F9 EDIT DRUM, välj F9 EDIT och sedan F9 DRUM MIXER. Alla trum och perkussionljud är ordnade enligt följande översikt: F1 KickF6 Rimshot (kantslag) F2 Snare (Snare, Rim Shot) F7 Latin 1 (Congas, Bongos, Tambora) F3 Hi Hat F8 Latin 2 (Cowbell, Guiro, Claves) F4 Cymbals (Crash, Ride, Cup) F9 Latin 3 (Maracas, Cabaza, Shaker, Guira, Whistle) F5 Toms/FX F10 DRUM SET (väljer menyn för Drum Set) På den första menysidan görs inställningar för om ett trumljud ska ingå i en trumuppsättning eller ej, vilket görs med F1-F10. Om Du vill stänga av alla perkussionsljud, tryck på båda VALUE + / - knapparna samtidigt. 31

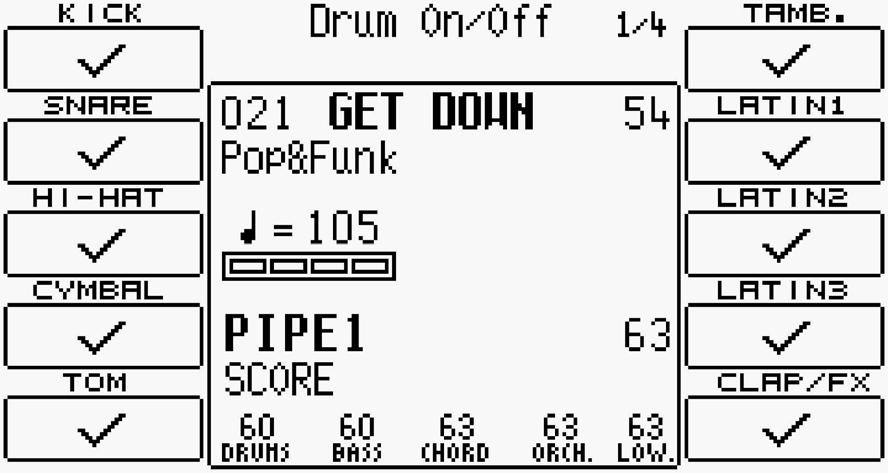

32 För att aktivera alla ljud igen, tryck på en av VALUE + / -knapparna igen. På menysida 2 styrs volyminställning för varje trumljud via funktionsknapparna som markerar ljudet och volyminställningen som ändras med VALUE + / - knapparna mellan På menysida 3 styrs varje instruments reverbinställning via funktionsknapparna som markerar ljud och inställning ändras med VALUE + / - mellan På menysida 4 styrs varje trumljuds panoreringsinställning. Varje instruments inställning aktiveras med en funktionsknapp. Reverbeffektens djup ändras med hjälp av knapparna VALUE + / - mellan 1-64 på bägge sidorna om mittpunkten (--). För att placera ett instrument i mitten, tryck ned VALUE + / - knapparna samtidigt. ATT MODIFIERA OCH SKAPA EGNA TRUMUPPSÄTTNINGAR De flesta av dagens trummaskiner följer General MIDI-protokollet men Du kanske vill använda en sådan tillsammans med XD9. På XD9 kan Du enkelt skapa egna (User Drums) eller modifiera befintliga trumset för att spara och använda dem med egna Styles. För att nå till editeringsmenyn, tryck på EXIT och sedan på F9 Edit Drum. Du kan också trycka på F10 DRUM MIXER, sedan F10 DRUM SET, och välj F9 EDIT. Nu kan modifiera detta Drum Set (namnet visas i teckenfönstrets mitt). Men Du kan inte modifiera det om inte e t t annat Drum Set är valt originalljud eftersom sambandet mellan trum & användartrumset är inställt i förväg. Om Du vill ändra inställningen för en enda tangent eller ljud, spela ljudet som visas via menyn F2 Key för att sedan välja funktionen för modifiering med funktionsknapparna. Ändra värde med VALUE + / -knapparna. F1 Live Snare: F3 Group: F4 Instrument: F5 Escape: F6 Key Shift: F7 Pitch: F8 Tune: F9 Drum Mixer: F10 Save: Om inställningen är aktiverad (On) ändras virveltrummans ton för varje slag vilket ger en extra realism och dynamik åt virvelspelet. Visar kategori av trumljud som väljs av funktionen vilket gör det enkelt att arbeta med. Val av trum/perkussionljud för alla tangenter. Tryck på knapparna VALUE + / - för att välja ljud. Här visas alla utan att funktionen F3 Group ovan används. Lämnar menyn för trumeditering. För att transponera ett helt Drum Set-ljud i oktavsteg. Transponering av valt ljud med halva tonsteg. Finstämning av valt t rumljud, inställning i cent. Väljer menyn för Drum Set. Öppnar en meny för att spara modifierade trumset (Drum Set). Skriv in namnet med numeriska tangentbordet och CURSOR + / -knapparna. Tryck på F10 Save igen för att bekräfta att Du vill spara. Då raderas trumsetet som finns på programplatsen (User Drum Set). Med F5 Escape avbryts sparproceduren och återvänder till menyn Edit Drum Set. 32

33 XD9 ARRANGEMANGSDEL/ARRANGER Hjärtat i Ketron XD9 är dess automatiska kompfunktioner. Med de automatiska kompen kan Du komponera musikaliska arrangemang enkelt med hjälp av Arrangerdelens unika Styles-komp. En Style är en samling korta musikaliska "kompavsnitt", med harmoniseringar i dur, moll, septim och andra ackordkombinationer. Arrangerdelens huvuduppgift är att se till att varje "kompstycke" passar de spelade ackorden och samtidigt generera en kontinuerlig följd av harmonier. De kan naturligtvis också hantera mer komplexa ackord som 13- ackord och förminskade (dim.) ackord. En Style är uppbyggd av musikaliska sektioner eller avsnitt som t.ex. Variation, Intro, Ending (avslutning) eller en Fill In. Varje avsnitt har flera spår med ett ljud för varje, som tillsammans ger ett fullständigt musikaliskt grundkomp. XD9 har följande sektioner tillgängliga för varje Style: Intro 1: Ett eller flera takters introduktion. Intro 2: Ett eller flera takters introduktion, mer komplex än Intro 1. Intro 3: Ett eller flera takters introduktion som är mer komplex än Intro 2. Fill 1: En takt lång Fill in. Fill 2: En takt lång Fill in, mer komplex än Fill 1. Fill 3: En takts Fill in som är mer komplex än Fill 2. Break (Fill 4): En takt långt break (eller fill) med enbart perkussion-instrument. Ending 1: En eller flera avslutningstakter. Ending 2: En eller flera avslutningstakter, mer komplexa än Ending 1. Ending 3: En eller flera avslutningstakter, mer komplexa än Ending 2. Arrange A: En enkel variation på grundackompanjemanget. Arrange B: En enkel variation på grundackompanjemanget, mer komplex än variation A. Arrange C: En enkel variation på grundackompanjemanget, mer komplex än variation B. Arrange D: En enkel variation på grundackompanjemanget, mer komplex än variation C. Varje del av Arranger kan bestå av upp till 8 spår med instrumentljud, fördelade på: Drum 1: Drum 2: Bass: Chord 1, 2, 3, 4, 5: Drum 2: Spår för trummor och perkussion från ett trumset (Drum Set). Spår för Live Drums-ljud. Basstämma. Ackompanjemangsstämmor med olika instrumentljud. Spår för funktionen Live Drums och audio-ljudsamplingar. Modifiering och kopiering av kompspår och delar av ett spår görs med funktionen Edit Pattern som nås via menyn för Left Control på menysida två. För varje Style kan XD9:s ljud bytas ut på varje spår och naturligtvis också volym, panorering och effektinställningar. Arrangerdelen kan kontrolleras via XD9:s klaviatur eller via MIDI som om Du vill koppla in ett MIDI-dragspel. KEY START: PANELKOMMANDON Med Key Start aktiverad och Arranger stoppad, startas kompet direkt, om ett ackord spelas på klaviaturens vänstra del. Med funktionen INTRO vald startar Introt då ett ackord spelas. Vill Du styra klaviaturens Lower-ljud välj s menyn ARRANGE MODE där Lowerljudet kan stängas av. Då undviks att Lower-ljud hörs innan kompet startar. Om LEDlampan HOLD är tänd, "minns" Arranger ackordet, även när Du slutat att spela ackordet på klaviaturen. KEY STOP: Med Key Stop aktiverad och en väldigt kort ton eller ackord spelas så stoppas autokompet men startar när en tangent trycks ned igen. Om tangenterna hålls ned längre fortsätter kompet som vanligt. Om Arranger är avstängd spelas kompet om Du håller ned ett ackord längre än det inställda värdet. Om Du valt funktionerna FILL eller INTRO och håller ned ett ackord längre än det inställda värdet spelas komplett FILL eller INTRO. Om däremot ett "kort ackord" spelas stannar Arrangerkompet direkt. Om KEY START är aktiverad stoppas kompet direkt när Du tar bort händerna från klaviaturens vänstra del och startar igen när Du trycker ned en tangent i samma sektion. Tidrymden för funktionen KEY STOP kan ställas in via funktionen Sync Time i menyn Arrange Mode. 33

34 FILLIN 1,2,3: BREAK: TAP/ RIT/ ACC: CONT/PAUSE/ RESTART: START: HOLD: SLOW: Alla Fill In är en takt lång. Om autokompet är aktiverat spelas vald Fill In och går sedan tillbaka till samma Variation. Om JUMP FILL aktiveras i meny för Left Control väljs en ny variation (A-D) via knapparna FILL 1 & 2, medan FILL 3 låter dig återvända till föregående variation. Med Arranger-kompet stoppat kan alla Fill In användas som korta intros, som startar direkt (utan att Du tryckt på knappen Start). Om Du vill använda e t t komplett autokomp, spela ackordet på klaviaturens vänstra del, innan Du trycker på FILL med Arrangerdelen avstängd. Ger ett "break" i kompstämmorna (oftast 1 takt långt) och fortsätter sedan. Genom att trycka ned knappen upprepade gånger, identifierar XD9 tempot i fjärdedelar. Funktionen kan användas av Arrangerdelen och sekvenser och det tempo som trycks via knappen tempot avrundas och startar kompet då det identifierats. Exempel: 3/4-takt behöver 3 tryck och 4/4-takt, följaktligen 4. Kom ihåg: Vissa Styles kan inte användas i extremt snabba/långsamma tempon om de används tillsammans med funktionen Live Drums. Om Arranger eller sekvenser spelar, ökar tempot med 5 BPM när knappen trycks ned, om Du håller ned TAP visar en pilsymbol [ ] att tempot sänks med 5 BPM för varje knapptryckning. Styr tre olika funktioner. Med Arrangerdelen avstängd ger funktionen COUNT en takts inräkning. Om knappen INTRO trycktes ned innan COUNT, med JUMP-funktionen aktiverad, spelas valt intro innan kompet startar. Med Arranger aktiverad "hoppar kompet tillbaka" till taktslag 1 vilket kan vara användbart med en osynkad sångare! Om Du arbetar med MIDI-filer (SONG/PLAY aktiverad) stoppas kompet (paus) och startas igen med CONT/PAUSE/RESTART. Startar autokompet. Om kompet spelar blir den en stoppknapp för autokompet. Om funktionen är aktiverad (LED-lampa lyser) sparas det sista spelade ackordet (som spelats nedanför splitpunkten). Funktionen kan användas för att låta autokompet fortsätta att spela utan att Du behöver hålla ned några klaviaturtangenter. Om funktionen är avstängd stoppas autokompet när tangenterna släpps, men trumkompet fortsätter. Ger ett ritardando (tempot minskar) för autokomp eller sekvenser. FAST: Ökar tempot (accelerando) för autokompet i Arranger eller sekvenser. Om knapparna FAST/SLOW trycks ned samtidigt blockeras tempot och ändras inte (markeras med en asterisk * ) även om annan Style väljs. Om Du vill gå tillbaka till grundinställningen, tryck på knapparna PAGE + / samtidigt. INTRO/ENDING 1, 2, 3: Arrangern kan använda 3 Intros och lika 3 slut (Endings). Intro 1 och Ending 1 är enkla, utan ackordbyte för att Du ska kunna använda din egen harmonik för låtens slut. Intro 2 / 3 samt Ending 2/3 använder mer avancerade ackordharmonier där vi rekommenderar att Du inte byter ackord under slutackorden. Om Du trycker ned en av dessa knappar med Arrangerns komp stoppat, väljs ett Intro och fortsätter sedan till variation A (om ingen annan variation valts). Om Arranger är aktiverad avslutas kompet. Med JUMP och INTRO aktiverade startar introt. MENYN - LEFT CONTROL SIDA 1 34

35 F1 Jump Intro: Fungerar tillsammans med knappfunktionerna: INTRO 1, 2, 3. Med F1 Jump Intro aktiverad och Arrangerkompet stoppat startar Arranger bara några takter av vald Ending. När Arrangerkompet spelar, och någon av knapparna för INTRO 1, 2, 3 trycks ned, spelas valt intro och fortsätter sedan på samma Arrangerkomp. F2 Jump Fill: Fungerar tillsammans med knappfunktionerna: INTRO 1, 2, 3. Med funktionen aktiverad när Arrangerkompet spelar, väljs följande variation (A B C D) om Fill 1 eller 2 väljs. Väljs Fill 3 så väljs den föregående variationen (D C B A). Med Arrangerkompet stoppat, inleds låten med vald Fill 1, 2, 3 och sedan startar ordinarie Arrangerkomp. F3 Manual Bass: Funktion som stänger av Arranger men behåller trum och bas-stämmorna. Basstämman kan spelas nedanför (till vänster om) klaviaturens inställda splitpunkt. F4 To Root: F5 To Lowest: F6 Lock Drum: F7 Lock Bass: Om funktionen är aktiverad använder autokompet alltid det analyserade ackordets lägsta ton som basstämma. Kan användas samtidigt med funktionen F5 To Lowest. Om funktionen är aktiverad spelas alltid den lägsta tonen i ett ackord av bas-stämman. Det gör att basstämman kan hålla ett melodiskt mönster som inte påverkas av ackordet. Funktion som gör att det går att ändra trumset oavsett vilket Arrangerkomp som används med en Style. Det betyder att när Du byter från ett Arrangerkomp till ett annat ändra sinte trumljuden. Om funktionen är aktiverad när en ny Style väljs stannar trumljuden kvar då också oavsett Style-komp och kommer alltså att ha samma slags komp som spelas. Samma som Lock Drum men för basstämman. F8 Lock Chord: Samma som Lock Drum men för stämmorna; 1, 2, 3, 4 & 5. F9 Interactive: Aktiverar Interactive Arranger, som programmeras i menyfönster 2 i Left Control. F10 Split: Menyfönster för att ställa in splitpunkt på klaviaturen. Väljs också via EXIT knappen. MENYN - LEFT CONTROL SIDA 2 F1 Pattern Edit: Val av meny för modifiering av Pattern. En mer exakt beskrivning följer i bruksanvisningen. F2 Retrigg. & Mode: Meny för funktionen Retrigger och dess parameterfunktioner. Funktionen är fabriksinställd för bas- och ackord-stämma 2 i en Style så att bastämmans grundton upprepas varje gång ett ackord byts. 35

36 Om funktionen Retrigger aktiveras för alla ackordstämmor så upprepas ackordtypen som spelats på vald Style. Följande parametrar finns: Mode: F1 Drum: Används inte. F2 Bass: Förinställd och stängs/aktiveras med knappen F2. F3 Chord 1: Aktiverar Retrigger-funktionen för ackordspår 1. F4 Chord 2: Aktiverar Retrigger-funktionen för ackordspår 2. F6 Chord 3: Aktiverar Retrigger-funktionen för ackordspår 3. F7 Chord 4: Aktiverar Retrigger-funktionen för ackordspår 4. F8 Chord 5: Aktiverar Retrigger-funktionen för ackordspår 5. F9 Inversion: Gör att den högsta tonen kan väljas i ett ackord i Parallel Mode. Om en högre ton spelas flyttas ackordet till en lägre oktav. Inställningen för ackordharmoniken på ackordstämmorna: Chord 1, 2, 3, 4, & 5 och väljer mellan inställningarna Close, vilket ger ackord med små täta intervall och Parallell, vilket inte ändrar ackordtonernas inbördes intervall. Oftast ger Close den mest naturliga harmoniken. Ändra inställningar och välj Style, med CURSOR + / -knapparna och modifiera med F10 Select. Återvänd till menysida 2 med Left Control och F5 Escape. F3 Dyn.Arranger:Med klaviaturens dynamikfunktion kan ett ljuds (i en Style) volym styras via anslaget. Via Dynamic Arranger kan varje ljuds anslagskänslighet och dynamik justeras. Ju högre värde, desto känsligare för olika starka/svaga anslag. Följande parametrar kan ändras: F1 Drum: Velocityinställning för valt trumljud/drum. F2 Bass: Velocityinställning för valt basljud/bass. F3 Chord 1: Velocityinställning för valt ljud på ackordspår/chord 1. F4 Chord 2: Velocityinställning för valt ljud på ackordspåret/chord 2. F6 Chord 3: Velocityinställning för valt ljud på ackordspåret/chord 3. F7 Chord 4: Velocityinställning för valt ljud på ackordspåret/ Chord 4. F8 Chord 5: Velocityinställning för valt ljud på ackordspår/ Chord 5. F5 Escape: För att återvända till menyfönstret för Left Control. F10Active/Inactive: Val mellan på/av för funktionen Dynamic Arranger. Om Du vill ändra påkänsligheten för enskilda stämmor när de valts via VALUE + / -knapparna. F4 Interactive Arrange: Funktion som används för att tysta en ackordsektion (mute) när Du spelar melodistämman på klaviaturens högra (Right) del ovanför inställd splitpunkt. Med funktionen kan delar av kompet tas bort, t.ex. under e t t solo och låta dem återkomma efter solot. Funktionerna är följande: F6 Rootless: F1 Brass: Kompets brassinstrument tystas automatiskt. F2 Intro: Kompets brassinstrument hörs på intron med Interactive Arranger på. F3 Ending: Samma som ovan men för avslutningar/endings. F5 Escape: För att återvända till föregående Left Control-meny. F6 Chord 2: Aktivering (på/av) av kompet på ackordspår 2 /Chord 2). F7 Chord 3: Samma funktion som ovan men för ackordspår 3 /Chord 3). F8 Chord 4: Samma funktion som ovan men för ackordspår 4 /Chord 4). F9 Chord 5: Samma funktion som ovan men för ackordspår 5 /Chord 5). F10 Active/Inactive: På/avstängning för Interactive Arrange-funktionen. Kan också väljas från Left Control-menysida 1, med knappen F9 Interactive. Funktion för de ackordharmonier som saknar ackordbaston. 36

37 MENYN - PLAY CONTROL Meny som styr programmering av parametrar för melodidelen (ovanför inställd splitpunkt) och några av effekterna. Den nås genom att trycka på Left Control-knappen. PLAY CONTROL: MENYSIDA 1 F1 Fade: F2 On Line Effect: Styr funktionen för in/uttoning (Fade In/Out). Med Arrangerkompet aktiverat gör funktionen att kompets volym långsamt tonas ned melodistämman också till noll. Om Arrangerkompet är stoppat har funktionen motsatt effekt; kompets volym långsamt tonas upp melodistämman också från noll till förinställd volym. Om knappen trycks ned hastigt upprepade gånger kommer ingen volymändring att åstadkommas. I menyn för ON LINE EFFECT modifieras inställningarna för melodistämmans effekter. I menyn finns också funktionsinställningar för mikrofonanvändning. Tillgängliga parameterinställningar: F1 Chorus: Aktivering av Choruseffekten för melodistämma (Right). F2 Wha-Wha: Wha wha-effekten är bäst på tunga gitarr-riff, men kan användas för andra instrumentljud som t.ex. elpiano ljud också. Anslut en volympedal (extra tillbehör) som styr filter-effekten för att kontrollera Wha-effekten enklare (men inte volymen). Whaeffekten kan också styras via modulationshjulet. Gå till menyn Utility, tryck på F3 Modulation om inställningen för F7 Wha-Wha är aktiverad. F3 Delay: Aktivering av melodistämmans ekoeffekt (Right). F4 Overdrive: Med F4 Overdrive kan distorsionseffekten styras via en volympedal (extra tillbehör). Om Overdrive används kan inte Distorsor användas samtidigt eller tvärtom. F5 Distorsor: Aktivering av Distorsor-effekten för melodistämman (Right). Om Distorsor används kan inte Overdrive-effekten användas samtidigt eller tvärtom. De tillgängliga funktionerna för att styra mikrofoningångens användning: F3 Portamento: F6 Micro: Aktivering för de effekter som används av mikrofoningången. F7 Direct: Inställning för hur mycket opåverkad signal som skickas till ljudutgången. Ändra inställning med VALUE + / -knapparna. F8 Reverb: Inställning för mängden reverb som ska användas av mikrofonsignalen. Ändra inställning med VALUE + / -knapparna. F9 Vocal Set: Inställning av Vocal Set för Vocalizer utan att använda specialmenyn. F10 Vocalizer: Aktivera eller stänga av Vocalizer-funktionen för mikrofonljudet. Aktivera/stänger Portamento/Legato/Mono Mode-inställningen för melodistämman i Utiliy. 37

38 F4 Harmony: F5 Octave: Med Harmony-funktionen harmoniseras melodistämman av det ackord som spelas på klaviaturens vänstra del (nedanför inställd splitpunkt). När Harmony-funktionen aktiverats, visas en meny där flera slags harmoniseringar kan väljas via funktionsknapparna. Det går inte att använda fler än en inställning samtidigt. Följande inställningar finns tillgängliga: F1 Full: Spelade ackordtoner på vänster läggs till melodistämman. F2 Jazz: Liknar F1 men med en mer komplex harmonisering av ackord på basis av högerhandens toner (ovanför inställd splitpunkt). F3 Double Up: En oktavstämma läggs till melodin (en oktav ovanför). F4 Double Down: En oktavstämma läggs till melodin (en oktav nedanför). F5 5TH: En kvintstämma (upp) läggs till melodin. F6 Blue Gras: Harmonisering som är stiltypisk för countrymusikgenren. F7 Trill: För att aktivera en drill- måste två tangenter på melodidelen spelas. Drillen inleds första nedtryckta tangenten och hastighet styrs av F9 Speed. F8 Repeat: Repeteringseffekt för spelad ton. Effektens hastighet synkroniseras till autokompet och hastigheten styrs med knappen F9 Speed. F9 Speed: Kontrollerar tempo för funktionerna Trill och Repeat. F10 Folk 1&2: Två ackordharmoniseringstyper avsedda för folkmusik. För transponering av melodistämman (Right). F6 Pianist: I de flesta fall den som spelar avdela en del av klaviaturen för melodi och den andra för Arrangerkompet. För pianisten är det ibland enklare att spela ljud som akustiskt och elektriskt piano med funktionen Pianist aktiverad. Då klingar bara ett inställt ljud på hela klaviaturen men Arrangerkompet kan ändå styras som vanligt. Val mellan inställningarna Auto; där minst två toner måste spelas för att identifiera ett "ackord" eller Standard; om sustainpedalen trycks ned direkt efter att ett ackord spelats fortsätter autokompet på identifierat ackord om pedalen trycks ned. Välj inställning i menyn, F8 Pianist Mode. F7 Pianist Sustain: En funktion som aktiverar/stänger av Sustain-effekten i menyn Pianist. Då kan sustainpedalen frysa det sista spelade ackordet och låta det spelas. Släpps sustainpedalen upp kan ett nytt ackord frysas och klinga kvar. F8 Pianist Mode:För val mellan inställningarna AUTO där minst tre toner måste spelas för att identifiera ett "ackord" eller Standard; om sustainpedalen trycks ned direkt efter att ett ackord spelats fortsätter autokompet på identifierat ackord om pedalen trycks ned. Välj inställning i menyn, F8 Pianist Mode. Det går att koppla bort Sustain-funktionen helt för ett ljud för att använda enbart med funktionen F7 Pianist Sustain. F9 Vocalizer: F10 Rotor Wheel: För aktivering av Vocalizer-effekten när en mikrofon används. Funktion som styr Rotor-hastighete via modulationshjulet. Om modulationshjulet inte är aktiverat (för Rotor-effekten) styrs funktionen via sustainpedalen för några av orgelljuden. PLAY CONTROL: MENYSIDA 2 F1 2ND Sustain: F2 2ND Split: Aktivering/avstängning av Sustain på valt 2nd Voice-ljud. Inställning av klaviaturens splitpunkt avsedd för melodistämman. Ovanför inställd ton låter inte 2nd Voice-ljudet. Splitpunkt ställs in via klavaturtangenterna. 38

39 F3 Velocity Curve: För inställning av olika velocity-kurvor för melodistämman. Välj mellan; Hard 1, Hard 2, Soft 1, Soft 2 eller Fixed den sistnämndas värde kan ställas in via VALUE + / - knapparna. F4 2ND Voice Edit: F5 2ND Lock: F7 Bassist: F8 Drum Remix On-Line: F9 Bass Boost: F10 Frequency: MENYN - ARRANGE MODE När funktionsknappen F4 tryckts ned kan ett nytt 2nd Voice-ljud väljas med Voiceknapparna. Tryck på EXIT när Du är klar eller spara med Save/Enter, F6 2 Voice och F10 Save. Låser 2nd Voice-ljudet genom att välja ett förinställt/presetljud. Funktion som aktiverar Manual Bass (med ackordkompet) till vänster om inställd splitpunkt på klaviaturen vänstra och Pianist till höger om splitpunkten. Varje gång händerna tas bort från klaviaturen så kommer XD9 ihåg det sist spelade ackordet (om funktionen Hold är aktiverad) men att basstämman kan spelas fritt utan att ackordkompet påverkas eller ändras. Det gör att en Styles sound kan varieras mer ger Dig chans att spela egna basstämmor. Med funktionen aktiverad kan Drum Remix användas också i Song Play tillsammans med MIDI-filer. Funktionen kan aktiveras med F9 och tonkontrollerna på eq-delen nås via knappen F9 för att få ett mer framträdande basljud i en mix. Genom att trycka på F10 upprepade gånger ändras den frekvens som påverkas i menyn för F9 Bass Boost för ett mer framträdande basljud i en ljudmix. Från huvudmeny nås Arranger genom att trycka på, F4 Arrange Mode. De två menysidorna nås via knapparna PAGE + / - och inställningar görs via funktionsknapparna. Inställningarna som modifieras gäller för alla Styles men sparas inte permanent. Vill Du spara inställningar måste det göras i ett registeringsminne - Registration. Inställningar som görs i Arrange Mode gäller alla Styles till en ny Registration väljs (fast e t t registreringsminne kan programmeras för att påverka eller inte påverka inställningarna i Arranger Mode). ARRANGE MODE: MENYSIDA 1 / 2 F1 Low 1 Hold: F2 Low 2 Hold: F3 Off Stop: Genom att trycka på knappen F1 upprepade gånger aktiveras och sparas de toner som spelas med Lower 1-ljudet och klingar kvar medan autokompet spelar. De toner som spelas med inställningen Lower 1 hörs och fortsätter även tär händerna tas bort från klaviaturen. Hold-funktionen för Lower 1 är avstängd som fabriksinställning, eftersom den oftast används för "pad-ljud" eller stråksektionsljud. Liknande funktion som ovan med skillnaden att funktionen styr det instrumentljud som valts för Lower 2-ljudet. Hold-funktionen för Lower 2 är alltid aktiverad i grundinställningen då den oftast används för olika pianoljud. Lower-ljuden tystas om Arrangerkompet stoppas och hörs igen när det startas. Det är en smart funktion då för att höra ett ackord vid ett intro till exempel - utan att Lower-ljudets ljud hörs. Aktivera funktionen om Du ofta använder Intro tillsammans med funktionen Sync Start så att Du slipper att höra ljudet från Lower-stämman. Inställningen skiljer sig från F5 LOWER MODE om inställningen för LOWER MODE är inställd på HOLD STOP är Off stop funktionen automatiskt avstängd. 39

40 F4 Lower Mute: Funktion som tystar Lower-ljudet. F5 Lower Mode: Styr funktioner för båda Lower 1 & 2. Inställningarna avgör hur Lower-ljuden låter om funktionerna F1/F2 Low Hold och HOLD aktiverats med Arranger stoppad. Följande funktioner kan modifieras genom att trycka på knappen F5 flera gånger: Normal: Lower-ljuden slutar att spela direkt när Du tar bort handen från den vänstra delen av klaviaturen nedanför inställd splitpunkt. Bass + Lower: Tillägg till ljuden Lower 1 & 2. En basstämma adderas från en Style som betonar bas stämman, även med kompet avstängt. Off On Stop: Lowerljuden tystnar (mute) och hörs igen när kompet startar igen. Det är en praktisk funktion då Du vill välja ackord för ett intro utan att ljuden Lower 1 & 2 hörs. Använd den här funktionen om Du ofta spelar ett intro och använder Sync Startfunktionen samtidigt. Hold Stop: Tonerna i Lower-stämman är i Holdläge och klingar även när Du tagit bort händerna från klaviaturen. F6 Bass: Med knappen F6 kan inställningar för två funktioner göras. Den första är basljudets sustain som ställs in med VALUE + / -knapparna. Den andra gäller om Manual Bass ska vara polyfon/flerstämmig eller monofon/enstämmig. Ställ in med VALUE + / -knapparna. F7 Bass Boost: F8 Bas Octav: F9 Ped. Board: Basboost eller reducering av basregistret. Inställning av transponering (+/- 2 okt) för basstämman görs med VALUE + / -knapparna. Funktion som måste aktiveras för att kunna använda fotomkopplare (extratillbehör) för att styra Arrangersektionen. För mer info se avsnittet om pedalbord och fotomkopplare. F10 Bass To Pb: Om en fotomkopplare är ansluten aktiveras funktionen via F10 och MANUAL BASS. Då kan Du spela autokompets ackord och separat fotbasstämma från pedalbordet, men Du an fortfarande spela ackord på klavturens vänstra del nedanför inställd splitpunkt. ARRANGE MODE: MENYSIDA 2 / 2 F1 4Sw Mode: F2 Bass Lock: F3 Lower Lock: Aktivering av en "ackord-igenkänningsfunktion" för pedalbordet. Mer info senare. Funktion som låser och behåller samma basljud även om Du byter Style. Funktion som låser de valda instrumentljud för Lower 1&2 även om Style ändras. F4 Tempo Step: Funktion för att förbestämma hur många BPM (upp eller ned) tempot ska förändras om Du trycker på knappen RIT ACC (TAP), ändra inställning med VALUE + / -knapparna. F5 Sync Time: Funktion vars värde ställs in med VALUE + / -knapparna. Inställningen låter dig ställa in exakt antal millisekunder för hur länge Arrangerns komp fortsätter att klinga (med SYNC STOP aktiverad) när ett ackord spelats. Om ett ackord spelas staccato, dvs. kortare än inställt värde stänger KEY STOP av autokompet. De stilar och genrer som med fördel kan använda Sync Time är genrer som tango, där vi rekommenderar inställningar omkring ms och på långsamma Styles som (16 Beat) är det bättre med inställningar omkring ms. Genom att trycka på VALUE + / -knapparna samtidigt ställs grundinställningen 250 ms in. 40

41 F6 Chord Mode: F7 Touch Ass: F8 Retrigg. & Mode: Med funktionsknappen F6 väljs mellan fyra inställningar för XD9:s ackordkomp: Fingered 1: Ackordkompet baseras enbart på spelade toner. Om två toner spelas baseras kompet på dessa toner men inget "fullständigt ackord" genereras. Fingered 2: Liknar inställningen ovan men behåller "spelade toner i minnet". Om ett ackord med tre toner spelas (men sedan hålls bara 1 ton ned) fortsätter autokompet att spelas utifrån det första identifierade ackordet. Easy 1: Du kan spela ett durackord med bara en tangent och moll med två. Easy 2: Liknar Easy 1 men lägger till fler toner efter de första spelade i kompet. Funktion som låter Dig kombinera ett av sex One Touch-ljud med en Style så att bägge väljs samtidigt. Fabriksinställd funktion som när One Touch används så visas den Style som kopplats till One Touch-ljudet. Då kan Du förprogrammera kombinationer av One Touch och Style. MENYN ARRANGE VIEW För att nå menyn Arrange View från huvudmenyn, tryck på F5 Arrange View. Den har 4 menysidor som låter dig modifiera inställningsparametrar för ljud, volyminställningar, reverb, effekter och panorering som bildar en Style. När en Style har modifierats och ska sparas skrivs originalet över (och raderas). För att förenkla programmeringen av individuella ljud och inställningar (i Arrange View) göras medan en Style spelas. Valda instrumentstämmor markeras med en blinkande punkt. Alla instrumentstämmor och inställningarna för Lower 1&2 har dedikerade funktionsknappar. Välj menysida med PAGE + / -knapparna. ATT MODIFIERA ETT LJUD Från alla 4 menysidor kan ljud som ingår i ett komp ändras/bytas ut: Arrange A-D, Intro 1-3 och Ending 1-3. Utförda ändringar kan påverka både aktuell Arranger (Single Mode) eller alla (Global Mode). Instrumentljud kan väljas när kompet i Arrangerdelen är stoppat för Arrange A-D, men för Intro/ Ending måste Arrangerkompet spela, välj Intro/Ending och sedan de ljud som ska modifieras. Gör så här: Välj den Style som ska modifieras, tryck på EXIT och återvänd till huvudmenyfönstret. För att nå menyn Arrange View, tryck på F5 ARRANGE VIEW eller tryck på vald Style två gånger. För att modifiera en Arrange-kompet (på/avstängt) används funktionsknapparna. För Intro/ Ending-sektionerna kan Du välja ljud då Arranger spelar. Spår som innehåller data visas en blinkande punkt i menyfönstret då Arrangerkompet startas. För att välja ljud används funktionsknapparna på menyfönstrets sidor. Bakgrunden "mörknar" på markerat spår i några sekunder. Inom den tiden VOICE-knappen tryckas ned, för att välja ljudgrupp. Välj instrumentljud med knapparna VOICE och om det behövs, PAGE + / -knapparna. När ljudet är valt används CURSOR + / -knapparna för att bestämma om modifieringen ska gälla alla delar av Arranger (Global Mode) eller bara den aktuella (Single Mode). Inställningen av Global/Single visas antingen i fönstrets nedre del eller ovanför den ruta där en Styles namn står. De ljudval som gjorts i menyer för Global eller Single Mode gäller också för kompspåren Lower 1 & 2 och Drum 1. Drum 1 använder VOICE-knapparna för att välja trumljud (Preset) eller användartrumset (User Drum). Det går inte att ändra ljud i Drum Set 2 då det skulle kunna ändra inställningar som synkroniserar och kombinerar Drum 2 med Styles med fler funktioner. En ändrad Style kan bara sparas som Custom Style om inte inställningarna ska raderas. Mer om det senare i det här avsnittet. INSTÄLLNINGAR FÖR LOWER TRANSPONERING 1 / 2 Välj ljud genom att trycka på F4 Lower 1 eller F5 Lower 2. I menyfönstret visas aktuell Arranger och om ljudet är transponerat. Ställ in önskad transponering med CURSOR + / -knapparna. Det måste göras inom några sekunder annars försvinner menyn för inställningarna Lower och då används CURSOR + / -knapparna istället för transponeringen. Upprepa om Du vill ändra inställningarna för andra Styles. 41

42 INSTÄLLNINGAR ARRANGE VIEW: MENYSIDA 1 / 4 För att göra det enkelt att jobba med XD9 kan volymen för individuella ljud och Lower-ljud "stängas av" (mute) genom en knapptryckning. Inställningen sparas även om Du byter Style. För att aktivera Mute för en stämma (och tysta den), tryck ned båda VALUE + / -knapparna samtidigt. Om Du vill gå tillbaka till föregående volyminställning, tryck på en VALUE + / -knapp. För att ändra ett ljuds volym, markera den via en funktionsknapp och ändra värdet med VALUE + / -knapparna. Funktionen kan bara aktiveras genom att båda knapparna VALUE + / -knapparna trycks ned samtidigt, inte genom att ställa inställningen på 0. Bara Lower ljudet kan använda en annan volyminställning i Arranger. INSTÄLLNINGAR ARRANGE VIEW: MENYSIDA 2 / 4 Inställning för reverbeffektens djup för alla spår samt Lower-ljud som behåller sin inställningen oavsett om en ny Style väljs. Markera och ändra inställning med VALUE + / -knapparna. INSTÄLLNINGAR ARRANGE VIEW: MENYSIDA 3 / 4 Varje Lower-ljud eller spår kan ljudets effekter (Chorus, Delay eller Distorsion) kan modifieras. Markera ljud och effekten som ska modifieras. Tryck på VALUE + / -knapparna för att ändra inställningen. INSTÄLLNINGAR ARRANGE VIEW: MENYSIDA 4 / 4 42

43 Panoreringsfunktion som låter dig placera ljudet, vänster/höger (Left/Right) i ljudbilden. För att modifiera inställningen, markera ljudet. Tryck på VALUE + / -knapparna för att ändra inställningar. Två streck [ --] markerar att ljudet är placerat i stereobildens mitt. LAGRA OCH SPARA CUSTOM STYLE-INSTÄLLNINGAR Alla parametrar i menyfönstret för Arrange View/ARRANGE MODE tillsammans med andra menyfönstret i Left Control måste sparas som en Custom Style för att kunna kallas upp senare. Den Style som sparas ersätter ursprunglig Style som modifierades i RAM-minnet. Gör som vanligt för att spara SAVE/ENTER. SPARA EN CUSTOM STYLE När alla parametrar som önskas modifierats, används SAVE/ENTER för att aktivera sparproceduren. Tryck på F2 Styles i menyfönstret. Skriv in namn på Style med XD9:s klaviatur eller CURSOR + / -knapparna. Bekräfta proceduren genom att trycka på F10 Save eller lämna menyn via F5 Escape. Alla modifierade parametrar sparas tillsammans med en Style i XD9:s Flash RAM-minne. HUR DU SPARAR ALLA CUSTOM STYLES TILL DISKETT Alla Custom Styles kan sparas som ett Block på en diskett. Öppna menyn DISK genom att trycka på funktionsknappen. Välj Style med Styleknapparna och nummer. Tryck på knappen F3 Save för att spara. Välj knappen F6 Custom Styles. Skriv in namnet på den nya Custom Style med XD9:s klaviatur eller CURSOR + / -knapparna. Bekräfta genom att trycka på knappen F10 Exec eller avbryt genom knappen F5 Escape. Den skapade filen innehåller alla Custom Styles och har filextensionsnamnet.sty. FÅ TILLBAKA FABRIKSINSTÄLLNINGAR AV CUSTOM STYLES-LJUD Så här gör Du för att ladda tillbaka originalen av Custom Styles-ljuden: Tryck på knappen Save/Enter. Tryck på knappen F8 Styles Default. 43

44 ANSLUTNING AV MIDI-FOTOMKOPPLARE/PEDAL För att spela "fotbas" och styra ackordfunktioner kan en MIDI-pedal anslutas till XD9. Ställ in MIDI-kanalen för basstämman på samma MIDI-kanal som pedalen enligt följande beskrivning: Anslut MIDI-pedalen till MIDI IN 2 (Keyboard) med en MIDI-kabel. Från huvudmenyfönstret väljs nästa meny med knappen F6 MIDI. Tryck på knappen F2 Channel Receive. Markera funktionen Bass med CURSOR + / -knapparna och ställ in MIDI-kanal via VALUE + / - knapparna. Aktivera Manual Bass i menyn Left Control med knappen F3 Manual Bass för att använda pedalen som en fotbaspedal. Välj basljud i Style. Aktivera pedalbordet och ljudet i den Style som ska användas med F10 Bas To Pb i Arrange Mode-menyn. Pedalen kan också användas för att "trigga" ackord men ensam kan den bara användas för durackord. För att kunna ändra ackordharmonier måste pedalborden FS13 eller FS6 (extra tillbehör) användas eller pedalen; (Mod 9AC101) med ett antal specialfunktioner. Aktivera pedaler enligt följande: Från huvudmenyfönstret, tryck på knappen F4 Arrange Mode. Byt menysida till 2 (2/3) med PAGE + / -knapparna. Tryck på knappen F9 4Sw. Mode för att aktivera pedalen (On). Alla inställningar kan sparas i en MIDI Setup men inställningen för 4Sw. Mode kan bara sparas som registreringsminne (Registration). ANVÄNDA EN MIDI-PEDAL FÖR ATT SPELA ACKORD I menyn för Arrange Mode menysida 1 ställ F9 på Normal. Om Start-lampan lyser kommer ett durackord spelas med utgångspunkt från den baston som spelas. Moll och septimackord (moll/7) kan fås genom en specialpedal med tre omkopplare eller de ovan nämnda FS13 eller FS6 (extra tillbehör). Om Start-lampan inte är tänd kommer Lower-ljuden att ge ett durackord. DYNAMIKINSTÄLLNINGAR Inställningar för basljudets dynamik görs i menyn Arrange Mode och knappen F9 som väljer mellan Normal/Fixed. Inställningen Fixed ger samma dynamiska velocityvärde och kan ställas in mellan

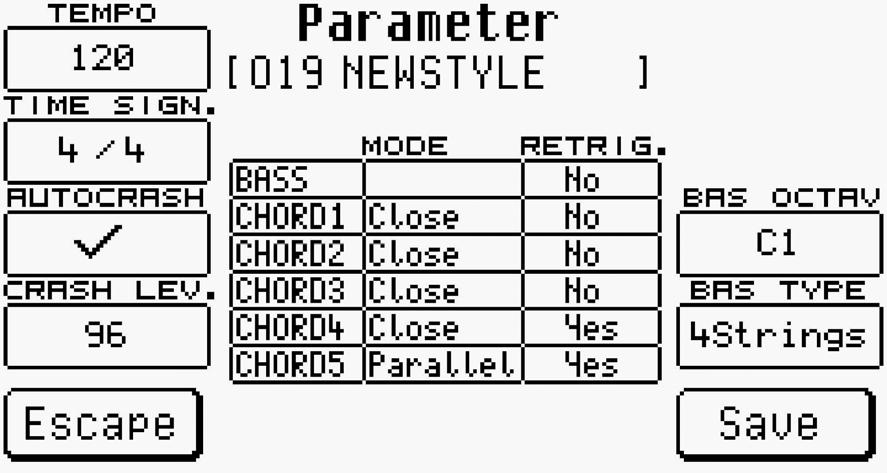

45 MODIFIERING AV PATTERN PATTERN EDIT Ketron XD9 levereras med massor av musikaliska stilar och kan dessutom få ännu fler via RAM-minnet, men Du kan naturligtvis också göra egna komp och starta från noll. XD9 kan användas för att spela in nya Styleskomp direkt eller ladda in dem via MIDI från extern källa. XD9 kan använda tillgängliga Patterns från Ketrons MS-serie. När de laddas till RAM-minnet görs en automatisk konvertering av filerna från MS-serien. En Style (kallas också Pattern) är uppbyggd av 8 individuella stämmor med egna funktionsparametrar: - Drum: Länkad till rytmsektionens Drum Set. - Bass: Länkad GM-funktionen för basljud. - Chord 1: Länkad till GM-ljudet på första stämman. - Chord 2: Länkad till GM-ljudet på andra stämman. - Chord 3: Länkad till GM-ljudet på tredje stämman - Chord 4: Länkad till GM-ljudet på fjärde stämman - Chord 5: Länkad till GM-ljudet på femte stämman. - Drum 2: Länkad till funktionen Live Drums med sitt ursprung från en groove. Alla ingår i en sektion (Section) som är lika med autokompet. Följande delar kan programmeras på XD9: - To End - Arrange A - Intro 1, 2, 3, - Arrange B - Fill In 1, 2, 3, 4 (Break) - Arrange C - Ending 1, 2, 3 - Arrange D För att modifiera en Style (i ROM-minnet) använd Pattern Edit och kopiera alla parametrar med knappen F4 Copy. Du kan modifiera en redan inladdad Style genom att välja den med Styleknapparna eller en tom RAMminnesplats i en Pattern-bank genom att välja ett nummer med Style-knapparna. Tillvägagångssättet producerar ett Pattern och åstadkommer samtidigt en.pat-fil som måste namnges, för att den senare ska kunna laddas till RAM-minnet igen. Funktionen Pattern Edit kan inte användas för Styles som sparats på diskett utan filen alltid kopieras till en Pattern-bank. Rent funktionsmässigt, utnyttjar Pattern Edit bara en minnesplats av RAM-minnet för att modifiera en enda Style. Alltså måste alla ändringar sparas varje gång en Style ändras, för att inte förlora dem när instrumentet stängs av. Denna del av RAM-minnet är inte åtkomlig för användaren utan allt görs automatiskt. MENYN EDIT PATTERN SID. 1 För att komma till ett menyfönster där en Style kan modifieras, måste du välja menyn LEFT CONTROL och tryck på PAGE+ för att nå menysida två. Tryck sedan på F1 Pattern Edit där den första menysidan har funktioner som ändras med funktionsknapparna. Namnet på Style visas i menyfönstrets mitt. Här följer en beskrivning av funktionerna: F1 INSPELNING RECORD Från menyn Record kan Du spela in och spela upp ett avsnitt (Parts). Grundinställningen är Arrange A (som den Part som ska modifieras), vilket kan ändras med uppspelningsfunktionen F8 Play aktiverad. För att spela en Part måste en inspelning göras via klaviaturens nedersta del. Om splitpunkten är placerad på klaviaturens lägsta tangenten går det inte att spela in. Ändra i så fall splitpunkt genom att lämna menyn Pattern Edit, ställ in en ny splitpunkt. Återvänd till Pattern Edit, tryck på F1 Record för att spela delarna av en Part. 45

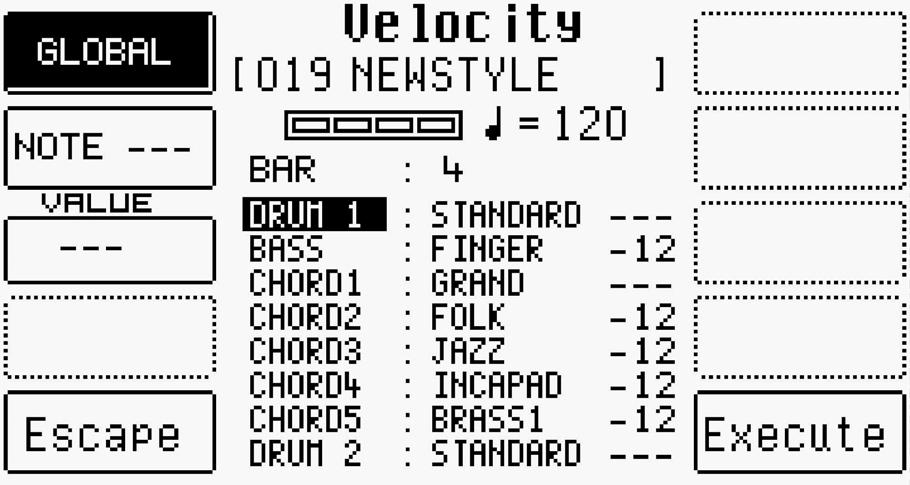

46 Vid varje inspelning av ett avsnitt (Part) måste ett "harmoniseringssätt" väljas. Du kan välja mellan dur, moll, septim (dominant), maj 7, moll 7 och ytterligare två kombinationer som behövs för att bibehålla rytm/melodistruktur när ett autokomp spelas. När en ackordharmoni valts, välj vilket avsnitt (Part) som ska spelas in via F1 och inspelningsspår med CURSOR + / -knapparna. Det kan transponeras med VALUE + / - knapparna (kan också göras på ett Drum Track) och ändra inställt instrumentljud. Om det är ett nytt Pattern måste antalet takter ställas in, innan inspelningen inleds. Markera funktionen Bar med CURSOR + / - knapparna och ställ taktantal, med VALUE + / -knapparna. Om Du däremot modifierar ett existerande Pattern (Part) kan antalet takter inte ändras. Kom ihåg: Alla Fill In är en takt långa. Ändra tempo med knapparna SLOW/FAST. Här följer en beskrivning av Single-parametrar som väljs via funktionsknapparna: ATT VÄLJA LJUD TRACKS För melodistämmor (Bass, Chord 1-5) kan XD9 använda ljud från banken, användarljud (USER VOICE) men inte Drawbars-ljud. Välj en stämma (track) med hjälp av CURSOR + / -knapparna. Välj ett instrumentljud med VOICES+/-knapparna. Använd PAGE + / -knapparna för att välja ljudgrupper och funktionsknapparna för att välja ljud. För användarljud (USER VOICE), tryck på USER VOICE och PAGE + / -knapparna samt F1-F10 för ljud. Drum 1 och 2 används bara för trumljud/drum Sets. Drum 2 används bara för funktionen Live Drums/ grooves men Drum 1-spåret kan använda både förinställda och användartrumset-ljud. Välj Drum Track 1 med hjälp av CURSOR + / -knapparna. Tryck på DRUM SET och med VOICES, PAGE + / - samt funktionsknapparna väljs önskat trumset (Drum set). Med knappen F9 Drum "växlar" inställningen mellan förinställda och användartrumset-ljud (preset/user). F1 Part: F2 Solo: F3 Tonality: BESKRIVNING AV PARAMETRAR När F1 aktiverats används VALUE + / -knapparna för val av Part. Ordningen är alltid samma: Arrange A, B, C, D, Fill In 1, 2, 3, 4, Intro 1, 2, 3, Ending 1, 2, 3. Innan en inspelning görs, kontrollera alltid att rätt stämma (Part) markerats. När funktionen är aktiverad spelas bara markerade stämmor in/upp. Används för att ställa in harmoni. Välj mellan dur, moll och septimackord (ex. C7) plus kombinationer av de nämnda. Med funktionen kan olika musikaliska arrangemang skapas enkelt, eftersom det finns massor av tillgängliga harmoniska konstruktioner. För att göra det enklare kan Du också att spela in med enbart Durharmonik och låta XD9 hitta varianter med moll- och septim-ackordharmonisering. Om Du vill göra det, välj alltid harmoniken M.m.7th och gör alltid inspelningen i C-Dur. 46

47 F4 Metronome: F5 Save: F6 Value Quantize: F7 Quantize: När funktionen är aktiverad används ett trumpinnarnas ljud för att ge tempo. Funktionsknapp för att spara modifieringar permanent. Vid inspelning kan det vara praktiskt att automatiskt flytta toner till närmaste inställt notvärde (kvantisering) med VALUE + / -knapparna. Ingen kvantisering = Real medan maxkvantisering sker vid inställningen 2. Bokstaven T anger triolrytm, ex: 12/8. Föregående funktionsinställning (F6) görs innan inspelning, medan den här utförs efter inspelning. När Du markerat en stämma, ställ in kvantisering med F6 Value Quantize och sedan F7 Quantize för att kvantisera det inspelade. F8 Rec/Play: Används för att välja mellan in/uppspelning (Rec/ Play). För att spela upp ett avsnitt (Part) tryck på F1 och sedan på F7 Play. När Du startat Arranger och spelat ett ackord (nedanför inställd splitpunkt) kan ett avsnitt spelas hur många gånger som helst. F9 Velocity: F10 Clear: Används för att ändra inställningen av ett ljuds velocity-värde och kan göras på en eller alla toner. När den aktiveras öppnas ett menyfönster med följande funktionsval: F1 Global: Ändra velocity-värdet på alla toner i en stämma. F2 Note: Används för att ändra en tons velocity. Välj ton med XD9:s klaviatur. F3 Value: Används för att ställa in hur mycket en tons velocity-värde ska förändras med F2 Note (en ton) eller alla toner F1 Global. Ändra inställning av velocity med VALUE + / -knapparna. F10 Execute: Bekräftar och utför modifieringen. F5 Escape: Avbryter proceduren om den inte redan bekräftats via F10 Execute och återvänder till menyn F1 Record. Används för att radera innehållet på ett spår. Funktionen fungerar på olika sätt för Drum och melodistämmor. Du kan välja ut enstaka toner och radera dem från ett inspelat trumspår. När Du vill radera från en Drum-stämma tryck och håll ned knappen F10 Clear vilket gör att ett nytt menyfönster öppnas: F1 Groove: Raderar spåret Drum 2. F2 Tempo: Enbart för Drum Track 1. Med denna funktion raderas alla tempo-data. F3 Note: Används för att radera en enda ton. Håll ned knappen F10 Clear på menysida 1, tryck ned tangenten på XD9:s klaviatur som ska raderas. Ingen förvarning ges innan innehållet raderas. F5 Global: Använd funktionen för att radera hela trumspåret. Om det är ett melodispår kan bara hela stämman raderas. Håll ner knappen F10 Clear och en ny menysida visas där funktionsknappen: F5 Global: Raderar alla data på markerat spår utan förvarning. Slutligen finns två viktiga saker att tänka på vid inspelning: Om tempot ändras med SLOW/FAST-knapparna under inspelning sparas det på Drum 1-spåret. Om ett redan inspelat spår spelas in (Track) raderas inte första inspelningen, utan de två kombineras. Tryck på knappen EXIT för att återvända till menyn Pattern Edit. F2 PARAMETER Från menyn Edit Pattern kan menyn F2 Parameter väljas med inställningar för att modifiera ett helt avsnitt (Section). Det är mest praktiskt att göra inställningar innan en inspelning påbörjats (Track eller Section). Några av följande parametrar kan bara modifieras innan något har spelats in. 47

48 F1 Tempo: Inställningen är 120 BPM och ändras med SLOW/FAST och VALUE + / -knapparna. F2 Time Signature: F3 Autocrash: F4 Crash Level: F5 Escape: F8 Bas Octav: F9 Bass Type: F10 Save: Taktartens inställning ändras med VALUE + / -knapparna eller via F2 Time Signature. Med funktionen aktiverad ( ) spelas en cymbalcrash på alla Fill In, Break och Intron. Inställning av crashcymbalens volym. Ändra volym med VALUE + / -knapparna. Återvänd till menyn Edit Pattern. Används för val av basljudet oktavinställning genom att trycka F8 Bass flera gånger. Inställning för 4- eller 5-strängad elbas. En 4-strängad bas har sin lägsta sträng stämd i E0 men 5-strängad har tonen C0 som lägsta ton. Exempel: Med 4-strängad bas klingar aldrig basstämmans lägsta ton under tonen E0. Kontrollera alltid inställningen för F8 Bass som kan motarbeta inställningarna i F9 Bass Type. Ändra inställning med F9 Bass Type. Funktion som sparar alla modifierade inställningar. Alla inspelningsspår och stämmor plus andra inställningar visas i menyfönstrets mitt. Flytta markören med CURSOR + / -knapparna och ändra inställt värde med VALUE + / -knapparna. Inställningar för harmonisering visas också i Arrange Mode och det finns två slags harmoniseringar att välja mellan: Inställningen Close använder ackord "med små intervall" och Parallell väljer ackord enligt hur de spelas på klaviaturen. Oftast är Close den mest naturliga. Med Retrigger aktiverad (On) styrs bas-stämman i ett Style-komp så att grundtonen i ackordet spelas varje gång ett ackord ändras. Om Retrigger används av autokompet upprepas de ackordet som spelats på första taktslaget i vald Style. HUR DU SPELAR IN EN PATTERN PART Här följer en beskrivning av hur ett Pattern spelas in (i realtid) med hjälp av ett exempel: Efter att ha valt ett Pattern, tryck på F1 Record för att spela in en Part. Välj den del som skall spelas in med F1 och VALUE + / -knapparna. Välj ackordharmoni för inspelningen med F3 Tonality (Dur, Moll, Septim). Med inställningen M.m.7th görs inspelningen i tonarten C- ur som måste användas för att ett Pattern ska spelas upp korrekt senare. Via menyn F1 Record väljs den stämma (Track) som ska spelas in med CURSOR + / -knapparna. Byt instrumentljud genom att välja VOICE eller USER VOICE och sedan önskat ljud. Efter valet av ljud återvänder Du till föregående meny med EXIT-knappen. Aktivera metronomfunktionen (Click) med hjälp av F4 Metronome knappen. Ändra inställningen för F8 Rec/Play till Rec. Tryck på knappen START för att inleda inspelningen. Efter en inräkning startas inspelningen. När inställt antal takter spelats in stoppas inspelningen och återgår till Play Mode (uppspelning). Tryck på knappen START för att spela det inspelade, spela ett ackord på klaviaturens vänstra sektion. Uppspelningen kommer att upprepas tills knappen START trycks ned igen. Spara hela inspelningen med hjälp av F5 Save-knappen. F3 RADERA ETT AVSNITT - SECTION Från funktionen Edit Pattern kan en menysida nås där allt som ingår i en Part kan raderas. Tryck på knappen vid Part efter att Du valt några variationer och sedan på knappen F10 Execute för att radera. F1 To End: Raderar alla data i Part. F2 Intro: För val av funktionerna Intro 1, 2, 3, genom att trycka på F2 Intro upprepade gånger. F3 Fill In: För val av funktionerna Fill In 1, 2, 3, 4 tryck på F3 Fill upprepade gånger. F4 Ending: För val av funktionerna Ending 1, 2, 3 genom att trycka på F4 Ending flera gånger. F5 Escape: Knapp för att återvända till menyn Edit Pattern. F6 Arrange A: För val av Arrangedel A. F7 Arrange B: För val av Arrangedel B. F8 Arrange C: För val av Arrangedel C. F9 Arrange D: För val av Arrangedel D. F10 Execute: För att radera markerad Part. 48

49 F4 KOPIERING Via menyfönstret Pattern Edit nås menyn för kopiering av ett fullständigt Pattern (eller del av det/part). Kom ihåg: Om det redan fanns stämmor inspelade måste ursprungsspåren (Parts) ha samma taktart och längd. Kopieringsfunktionen bestämmer original (Part) och destination för till vilken stämma som ska kopieras i ett avsnitt (Part). Menysidan F4 Copy har följande funktioner: F1 Source: F3 Section: För val av minnesplats till vilken en Custom Style i Flash RAM-minnet ska kopieras. Tryck på F1 Source en gång till. Direkt nedanför visas numret på originalets Style. Byt Style med det numeriska tangentbordet (STYLES). Val av det avsnitt (Part) som ska kopieras. Tryck på knappen F3 upprepade gånger för nå inställningsalternativen: Intro 1, 2, 3, Ending 1, 2, 3, Fill In 1, 2, 3, 4 (Break), Arrange A, B, C och D. Om funktionen Global valts kopieras alla delar av en Style. F4 Tracks: Om F3 Section inte valt Global kan Du kopiera: Drums och Chord 1-5 samt Drums 2. F5 Escape: F6 Destination: F8 Destination Section: F9 Destination Track: För att återvända till menyn för Pattern Edit. Ger info om destination (Pattern). Kan inte ändras om F4 Copy menyn är aktiv, och e t t nytt Pattern laddas för modifiering. När ett avsnitt (Part) valts finns flera varianter som t.ex. också ändra destinationssektion (Part) om den "matchar" originalets. Exempel: Om originalet är Arrange A, kan alla väljas som destination (inte bara A), utan också B, C eller D, vilket också gäller Intro, Ending och Fill In. För val av annat avsnitt (Part), tryck på F6 Destination Section. Om ett ackordspår valts med funktionen F4 Tracks kan den kopieras till annat ackordspår, se F6 Destination. För val av ackordspår, tryck på F7 Destination Track. F10 Save: Bekräftar att kopieringsprocedur med alla inställningar enligt ovan utförs. F5 REMAP Med Remap-funktionen kan ordningen på alla Patterns inom en bank med Patterns. I menyn visas alla Patterns som finns lagrade i RAM-minnet, alla har ett tresiffrigt nummer (t.ex. 104). Med F9 Select och CURSOR +/-knapparna kan ordningen på Pattern ändras. Bredvid namnet kommer det nya numret att visas, välj F10 Save för att bekräfta utförandet av Remap funktionen. F6 RADERA En funktion som raderar Patterns från Flash RAM-minnet. Med F9 Select väljs de Patterns som ska raderas och de raderas med F10 Execute medan Du återvänder till menyn Edit Pattern med F5 Escape. F7 DISK SAVE En funktion som låter Dig spara Patterns på diskett som filer med filextensionsnamnet.pat. Med F9 Select väljs de Patterns som ska raderas och de raderas med F10 Execute medan Du återvänder till menyn Edit Pattern med F5 Escape. 49

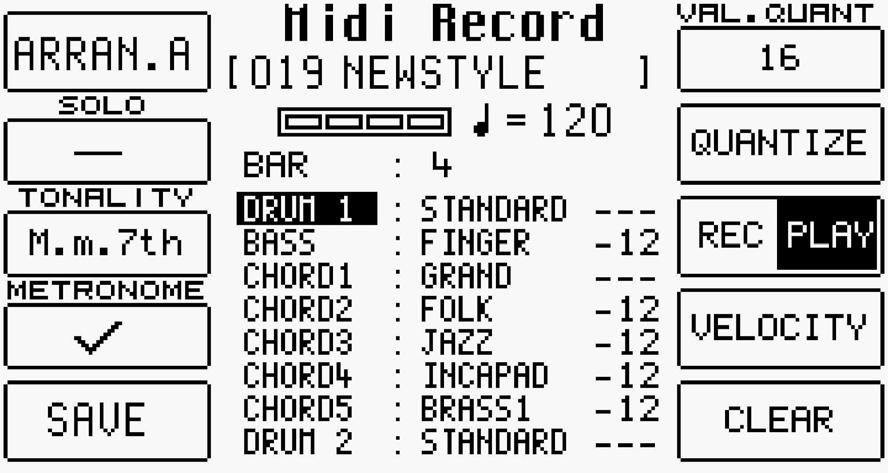

50 F9 INSPELNING MIDI Från Edit Pattern nås F6 MIDI Record där MIDI-data från extern dator/sekvenser spelas in. Anslut MIDI IN 2 på XD9 till datorns MIDI-interface (MIDI OUT) och XD9:s MIDI OUT till interfacets MIDI IN. Aktivera datorns MIDI-klocka (och stäng av funktionen MIDI Thru om det går). Aktivera funktionen MIDI Clock på XD9. Markera det musikaliska avsnittet (data) som ska skickas till XD9 MIDI-kanalinställningar på XD9 och sekvenser(program) måste överensstämma för att XD9:s Style ska kunna ta emot data. Inställningar för Style -inställningar utförs i menyn MIDI RX. Tryck på knappen Edit Pattern. Välj inspelningsfunktionen MIDI RECORD med knappen F9. Försäkra dig om att inställningen för taktart matchar i mellan skickade data och inspelande Style. Välj den del av en Style som ska spelas in (Arrange A, B, C, D, Intro Fill osv.). Ställ in önskat kvantiseringsvärde. Om det är ett "komplicerat musikavsnitt" välj inställningen REAL. Välj antal taktslag för funktionen BAR. Tryck på F8 för att markera och förbereda inspelningen; REC. Tryck på Start. Inspelningen avslutas automatiskt när slutet nåtts. Alla stämmor samtidigt. Tryck på Start för att spela inspelningen och välj olika kvantiseringsinställningar. Välj den bästa. För att spara den, tryck på F5 Save. En skillnad mot att spela in som vanligt är att flera MIDI-spår kan spelas in samtidigt. Eftersom varje MIDI-kanal motsvarar ett inspelningsspår, kan ett 4 takter långt musikaliskt avsnitt (Pattern) skapas på en extern sekvenser, skickas och sedan spelas upp som en del av en Style. Det går naturligtvis att bara skicka en stämma (eller MIDI-spår) genom att ett (eller fler) MIDI-spår tystas på XD9:s sekvenser (mute/solo). Vi rekommenderar att data som skickas till XD9 inte innehåller programbyteskommandon (Program Change). De kan programmeras in senare om t.ex. andra ljud ska användas på varje inspelningsspår med funktionerna F1 Record och F9 MIDI Record som förklarats ovan. F10 FORMATERING FORMAT Raderar hela Pattern och Flash RAM-banken. F10 Execute utför raderingen medan Du återvänder till menyn Edit Pattern med F5 Escape. 50

51 STARTINSTÄLLNINGAR - POWER ON SETUP Det kommer snart att visa sig att varje gång Du startar XD9 finns det några av Ketrons fabriksinställningar som alltid laddas in. Ofta måste Du ändra dessa inställningar och därför har XD9 en finess där egna inställningar kan lagras så att XD9 alltid startas med Dina egna inställningar. Funktionerna är inte i samlade, utan finns i flera menyer; Arrange Mode, Arrange View, MIDI samt via frontpanelen. I följande lista finns alla funktionsinställningar som kan sparas som Startinställningar: 1 Touch (LED) Easy 1 4 Switch mode Easy 2 Accordion Mode Song Balance Arabic mode Registration Autocrash Switch On/Off Bass Lock Modulation Amount/Rate Bass to Lower Vocalist Active-Inactive-Internal-None Bass Octave Bass to Pedal Bass Mono/Poly Bass Hold Fingered Bass Retrigg. Accordion Finger 2 Fixed Dynamic Value Startinställningsminnet (Power On Setup) finns i en osynlig fil på XD9:s hårddisk som är lagrat när instrumentet stängs av. Men det är också möjligt att lagra flera startinställningar på diskett. Om Du gjort en inställning som passar Dig och vill spara den gör Du så här: Tryck på knappen SAVE/ENTER för att förbereda sparproceduren. Tryck på knappen F3 Power On Setup. Följande funktionsparametrar visas: F5 Escape: F8 Disk Save: F9 Default: F10 Save: Avbryter proceduren och återvänder till huvudmenyfönstret. Funktion för att spara startinställningar till vald diskett genom att bekräfta den via Flash RAM-minnet. Om Du vill spara ytterligare en startinställningsfil måste den första filen byta namn, med funktionen Rename i menyn för Disk. Funktion för att återgå till fabriksinställningen enligt ovanstående lista. Sparar gjorda inställningar i XD9:s Flash/RAM-minne. MIDI Menu Microphone Active/Inactive Lower Off/On/Stop Music Volume Delay Lock Micro Dry On Stop Setup Video Mode, Color Zoom Pianist Mode (Standard/Auto) Tempo Step Arranger Lock Automatic Switch Off Registr. Global Bass Retrigger Hold on Stop Live Drum Interactive Arrange Bass Boost Out Levels (Menu Effects) Sounds Selection Mode Styles selection mode Nummer/sidnummer GM TX-RX Channels/Dynamic Arranger Dynamic Curve Equalizer Global Transposer Global Tune Harmony Type Lower 1 Hold Lower 2 Hold Lower Lock Pattern (LED) Pedalboard Pianist Sustain Portamento Time Reverb Level Reverb Lock Split Point Sustain 2nd Voice Swell to Right Sync Time Enhancer Master Volumes Uppdateringar av operativsystemet (kan ändra ovanstående) laddas ned via Ketrons hemsida: 51

52 SONG PLAY, MIDI-FILER & INSTÄLLNINGAR KARAOKE Det har aldrig varit lättare att spela MIDI-filer. Med finessen "Direct Play" kan MIDI-filer spelas upp eller spelas in direkt till diskett/hårddisk. Tryck på knappen Song Play så visas menyn där filer modifieras och organiseras som MIDI-filer på diskett eller på hårddisk. XD9 har en ny funktion Drum Remix som kan ändra uppspelningen av trumstämman på en MIDI-fil i realtid. Med hjälp av Drum Remix-funktionen kan samma rytmstruktur som en Style använder (med tre Fill In och fyra Arrangervariationer) användas på en MIDI-fil. De andra ackord och basstämmorna påverkas inte. Du kan flytta över en "Remixad" trumstämma till MIDI-filen när Du vill med några knapptryckningar. Drum Remix fungerar också tillsammans med Song Play och Du kan tysta individuella perkussioninstrument och Drum & Bass och spela MIDI-filens ordinarie komp. Hur Du än arbetar MIDI-filer kan Drum Remix-funktionen ge Dig nya kreativa sätt att jobba med oavsett stil eller genre! Ketron XD9 är kompatibel med följande MIDI-filformat: Standard MIDI-filer i format 0 och 1 MIDI-filer med filextensionen.mid MIDI-filer med filextensionen.kar MIDI-filer med text och filextensionen.mid eller.kar General MIDI Nivå 1 (MIDI Level 1 ) För att kunna visa text (uppdelad i ordens stavelser) måste MIDI-filen innehålla en speciell typ av data som kallas "Lyric Events". Men XD9 kan importera textfiler (.TXT) och sedan "länka" dem till en MIDI-fil utan extra programvara. Hur Du gör beskrivs i sektionen om Text-filer. För att göra det lättare att lokalisera en MIDI-fil numreras alla MIDI-filer automatiskt på XD9:s hårddisk och disketter. MIDI-filerna väljs alltid via sitt med nummer (inte filnamn). Ett filnummer är permanent och kan inte ändras utan (filerna lagras i en folder) numreras kronologiskt ordningen de skapas. Naturligtvis ändras inte namn eller innehåll på sparade MIDI-filer. ATT LADDA EN MIDIFIL FRÅN DISKETT Stoppa in disketten med filer med filextensionen.mid i XD9:s diskettstation. Aktivera SONG PLAY (LED-lampan lyser). Välj Floppy Disk med PAGE + / -knapparna. Visa listan över tillgängliga filer med knappen F5 Dir. I menyfönstret visas de 20 första sparade filerna. För att visa de följande, används VALUE + / -knapparna. Välj önskad MIDI-fil med det numeriska tangentbordet (STYLES) och återvänd till Song Play. När filen laddats visas filens namn och nummer i menyfönstret. Starta uppspelningen genom att tryck på knappen START. Grundinställningen är att sångens text visas och funktionen stängs av via funktionsknappen F10 Lyrics. Text-menyn måste inte lämnas för att ladda ytterligare MIDI-filer utan det numeriska tangentbordet används. Om en MIDI-fil spelas, avbryts den och den nyladdade MIDI-filen startar efter ca. fem sekunder. Listan på MIDI-filer kan också visas via funktionsknappen F5 Dir. Tryck på knappen START för att stoppa uppspelningen. ATT LADDA EN MIDIFIL FRÅN HÅRDDISK Att ladda en fil från hårddisk går snabbare än att ladda från diskett. Om en MIDI-fil (från diskett) spelas, stoppas uppspelningen med START-knappen innan något kan laddas från hårddisken. Välj funktionen HARD DISK med PAGE + / -knapparna utan att lämna menyn Song Play. Om funktionen HARD DISK är vald, visar menyn för Song Play filerna på hårddiskens folder. Att ladda MIDI-filer från hårddisken utförs på samma sätt som för disketter, men går mycket snabbare. 52

53 Du kan göra en MIDI-filskedja för uppspelning efter varandra (kan sparas till diskett) genom Chain Edit i meny Disk Utility. Mer info senare i det här kapitlet. En MIDI-filskedja kan bestå av max. 32 MIDI-filer (.CHNfiler) och visas via F5 Dir i menyn Song Play där bokstaven [ c ] visas framför filens namn. KONVERTERING AV.KAR-FIL TILL.MID/MIDI-FIL XD9 kan konvertera.kar-filer till MIDI-fil. Välj menyn för DISK med funktionsknapparna. Välj diskett via PAGE +/-knapparna. Om det behövs välj den Folder som MIDI-filen finns i med hjälp av nummerknapparna. Markera den.kar-fil som ska konverteras med CURSOR + / - och VALUE + / -knapparna. I menyn visas funktionen F3 Convert, tryck på motsvarande funktionsknapp så konverteras filen automatiskt. VOLYM & LJUDINSTÄLLNINGAR FÖR XD9 En av de största fördelarna med XD9 är att melodistämman kan spelas samtidigt som kompet från en MIDI-fil. Du kan naturligtvis också använda båda Lower-ljud, Manual Bass och Manual Drum eftersom de spelas nedanför klaviaturens splitpunkt. Lower-ljuden kan också programmeras innan en spelas i Song Play från menyn Arrange View samtidigt som Manual Bass styrs via MIDI-filen. XD9:s melodistämma har: Förinställda ljud - Voices Användarljud - User Voices Drawbar-ljud Dessutom är Programljuden tillgängliga, med upp till 4 ljud samtidigt och kan placeras över hela klaviaturen (ovanför splitpunkten). För att spela en egen basstämma och ta bort MIDI-filens basstämma, tryck på F3 Manual Bass i menyn Left Control. Volym för melodi/basstämma styrs med motsvarande volymknappar. Volyminställningen för MIDI-filen och andra ljud styrs via VALUE + / -knapparna (Balance). Om Du vill tysta uppspelningen av en MIDI-fil, t ryck på båda VALUE + / -knapparna samtidigt. Det här sättet att tysta (mute) MIDI-filen gäller bara för XD9:s internljud och inte en extern ljudmodul via MIDI. För en extern modul kan volymen styras via PAGE + / -knapparna med hjälp av GM Remote Level när MIDI-filen spelas. Annars används PAGE + / -knapparna val av Diskett/Hårddisk. Om MIDI-filen spelas upp via MIDI av en extern ljudmodul, tryck på båda PAGE + / -knapparna samtidigt för att tysta (mute) den externa ljudmodulen men inte XD9:s ljudmodul. ATT SNABBT HITTA EN MIDIFIL Om det finns hundratals MIDI-filer i en folder visas de filnamnen alltid i alfabetisk ordning med ett filnummer som hänvisar till när filen skapades eller kopierades till foldern. Enklast är det att välja MIDI-fil från menyn Song Play och skriva filnumret med det numeriska tangentbordet. Men det kan vara enklare att söka efter en MIDI-fil via dess namn. Så här gör Du: Visa listan med MIDI-filer med knappen F5 Dir. Skriv in de första bokstäverna i filnamnet som visas i en ruta i teckenfönstret I menyfönstret visas fil Se fler filer med VALUE + / -knapparna. Sökfunktionen uppdateras i menyfönstret, ju fler bokstäver som skrivs in. Om Du skriver fel bokstav, tryck på knappen F5, och börja om. Om det bara finns en MIDI-fil med namnet kan Du ladda den direkt genom att trycka på SAVE/ENTER. När Du hittat MIDI-filen, skriv in filnumret med hjälp av det numeriska tangentbordet. När MIDI-filen laddats, tryck på START för att spela upp MIDI-filen. SONG PLAY-MENYNS FUNKTIONER I menyn Song Play finns funktioner för MIDI-filer och parametrar. På nästa sida följer en beskrivning: 53

54 F1 GM Part: Menyfönster där flera olika menysidor/parameterfunktioner för att modifiera en stämma (Track). En närmare beskrivning följer senare. F2 Count: F3 Transpose: F4 Transposition F5 Dir: Knapp med två funktioner. Den visar aktuellt taktslag när en MIDI-fil spelas och genom att trycka på F2 nås menyn för effekter, där modifieras MIDI-filens effekter. För att återvända till Song Play, tryck på EXIT. Menyfönster där följande parameterfunktioner kan modifieras: Transposer: Visas i mitten av menyfönstret och anger värdet i halva tonsteg och ändras med CURSOR + / -knapparna. Transponeringen kan anges för en MIDI-fil, klaviaturen eller båda. Modifieringen kan också göras i menyn Disk (F9 Utility F3 Transp.) där MIDI-filen då sparas med den nya transponeringen. F1 Global: Med inställningen On transponeras MIDI-fil och klaviaturen. F2 Keyboard: Med inställningen On transponeras bara klaviaturen. F3 Song: Med inställningen On transponeras bara MIDI-filen inte valt ljud. F6 Intelligent Transposer: Specialtransponeringsfunktion (som är aktiverad som grundinställning) för alla ljudstämmor i en MIDI-fil. Den gör att enskilda ljud alltid spelas upp i sitt "naturliga oktavomfång i och placeras i rätt oktavläge. Det ger en musikalisk korrekt uppspelning och en mer musikaliskt uppspelning av filen. F7 Lead Channel: Funktion för att melodistämmans MIDI-kanal (ofta kanal 4 ) kan ändras med VALUE +/ -knapparna (melodiljudet tystas (mute) med Lead Off. F10 Save To Disk: Sparar inställningar för transponering av MIDI-filen på XD9:s hårddisk och raderar den gamla. Funktionen ändras i Song Play (stoppad). Om MIDI-filen har en audioljudloop sparas den med modifierad intonation via Save To Disk utan att ändra klang eller tempo. Info: Funktion för att visa aktuell transponering för Global, Keyboard och Song. Visar en lista över de MIDI-filer som finns sparade i en folder eller en diskett. Se tidigare beskrivning av funktion av hur Du laddar en MIDI-fil. F6 Jukebox: Hur en kedja med MIDI-filer skapas har redan beskrivits. Parameterfunktionerna är : F7 Go Next: Namn på nästa MIDI-fil som ska spelas upp/laddas. F8 Lead: Med funktionen på On spelas melodistämman och vice versa. F10 Lyric: Om det finns text i en MIDI-fil och funktionen aktiverad (On) visas textens stavelser i menyfönstret. Tryck på F10 igen för att stänga av funktionen. F7 Video: F8 Lead: F9 Drum Remix: F10 Lyric: Funktion för Video (extra tillbehör). Mer info i avsnittet om Video Out/Karaoke. Funktion som snabbt aktiverar eller stänger av melodistämman via Lead Channel i menyn F3 Transposer. Om MIDI-kanalen inte är samma som melodistämmans, finns risken att andra ljud stängs av. F8 Lead-inställningen gäller alla MIDI-filer. Funktionsknapp för att aktivera Drum Remix. Mer info i avsnittet om Drum Remix. Val för textvisning för alla MIDI-filer. Grundinställningen är aktiverad, tryck på F10 om filen har text, då visas textens stavelser i menyfönstret. Lämna menyn med F10. ATT MODIFIERA OCH SPARA STÄMMOR I EN MIDIFIL XD9 kan givetvis modifiera alla inställningar i en MIDI-fil som volym, reverb, chorus och panorering. Du kan också filtrera och ta bort oönskade MIDI-data, transponera, tysta ett spår (mute), och bestämma mottagar/sänd MIDI-kanal för varje ljud. XD9 har dessutom extrafinesser utöver GM-standard nivå 1 där XD9 t.ex. har funktioner som kan konvertera data för att användas av Vocalizer och Drum Set. Funktionen kan bara användas om några takter av en MIDI-fil spelas, så att XD9 kan ladda datainformation i filens inledning. Det finns två enkla tillvägagångssätt att modifiera inställningar på XD9. Den förstnämnda utförs på ett ljud (eller Part), medan den andra visar inställningen för samma funktion för 16 ljud/stämmor. När MIDI-filen har startats och spelat några taktslag, tryck på F1 GM Part för att komma till editeringsmenyn. Du måste inte låta arrangemanget fortsätta spelas när parametrarna laddats men ofta är det enklast att göra ändringar då. 54

55 MODIFIERING AV EN STÄMMA - SINGLE PART När en MIDI-fil laddats, välj SONG PLAY och tryck på F1 GM Part för att nå funktionerna som kan modifieras i en MIDI-fil. Ljudets nummer (Part 1) visas i mitten av teckenfönstret och grundläggande funktioner styrs via funktionsknapparna. Namnet på ljudet finns i menyfönstrets mitt och under det vilken effekt som används. I den nedre delen av fönstret visas MIDI-aktivitet för alla 16 MIDI-kanaler, vilket gör det enklare att se vilka stämmor som spelar vid olika tillfällen. Använd PAGE + / -knapparna för att flytta mellan stämmor (Parts). Innan en inställning kan modifieras måste den markeras med hjälp av en funktionsknapp: Ljud: (Timbre) varje stämma kan använda ljud från följande ljudbanker; Voice, User Voice och RAM/Flash. För att byta ljud används knapparna som vanligt i följande menyer; VOICES, USER VOICE och PAGE + / - knapparna. Effekter: Olika effekter som Chorus, Delay, Distorsor kan användas för alla 16 stämmor och väljs av CURSOR + / -knapparna. Effekterna programmeras via F3 Chorus/Distorsor/Delay. F1 Volume: Inställning för ljudets volym. Ändra värde med VALUE + / -knapparna. Om båda knapparna trycks ned samtidigt görs en "reset" av volyminställningen. F2 Reverb: För modifiering av reverbeffekten. Ändra inställt värde med VALUE + /-knapparna. Om båda knapparna trycks ned samtidigt görs en "reset" av reverbinställningen. F3 Chorus/ Distorsor/ Delay: Inställning av effekt. Ändra effekt med CURSOR + / - och inställning med VALUE + / - knapparna. Om båda knapparna trycks ned samtidigt görs en "reset" av effektinställningen. Vald effekt visas vid knappen F3 och nedanför valt instrumentljud. F4 Panpot: Funktionsinställning för att placera ett ljud i en stereoljudbild. Ändra placeringen med hjälp av VALUE + / -knapparna. Om båda trycks ned samtidigt placeras ljudet i mitten [--]. F5 Filter: I menyn för GM Part Filter MIDI-filens kontrolldata filtreras bort. Till exempel kan data för modulation eller andra MIDI-kontrolldata på ett instrumentljud när en MIDI-fil spelas. Filterfunktionen kan också användas för att styra externa ljudmoduler. Med F5 Filter nås en uppställning av funktioner. Tryck på F1/F6 för stämma 1-4, F2/F7 för stämma 5-8, F3/F8 för 9-12 och F4/F9 för stämma När stämma (Part) markerats som ska använda MIDI-filterfunktionen, bestäms vilken kategori av MIDI-kontrolldata som ska filtreras bort via VALUE + / -knapparna. Aktivera filtret via F10 på/av (On/Off). När filtret är aktiverat visas texten [ON] bredvid det MIDI-kontrolldata som ska tas bort. Följande MIDI-data är tillgängliga: Notes: Alla toner på MIDI-kanalen. Control Change: Alla MIDI-kontrolldata på MIDI-kanalen. Program Change: Alla Programbytes MIDI-data. After Touch: All aftertouch MIDI-data Pitch Bend: All Pitch Bend MIDI-data. (Forts. på nästa sida) 55

56 Volume: Alla MIDI-data för Control Change 07 Volume. Pan: Alla MIDI-data för Control Change 10 Panorering. Reverb: Alla MIDI-data för Control Change XX Reverb Send. Chorus: Alla MIDI-data för Control Change XX Effect Send. Modulation Wheel: MIDI-data för Control Change 01 Modulation. Expression: Alla MIDI-data för Control Change 11 Expression. RPN: Alla MIDI-data för Control Change XX RPN. NRPN: Alla MIDI-data för Control Change XX NRPN. För att lämna menyn F5 Filter tryck på EXIT, och återvänder till menyn för SONG PLAY. F6 Key Shift: Funktion för att ändra inställd transponering för vald stämma (Part) med mellan +/-24 halva tonsteg. Ändra inställt värde med VALUE + / -knapparna som om de trycks ned samtidigt återgår till noll (ingen transponering). F7 Channel Tx/Rx: Om knappen F7 trycks ned växlar den mellan inställningen; TX (sändkanal för MIDI) och RX (mottagarkanal för MIDI). Du kan också ändra mellan TX/RX med VALUE + / -knapparna. Om inget annat anges har stämman samma kanal som stämman (Part). 8 Part Mode: Väljer vilken typ av stämma med hjälp VALUE + / -knapparna. Välj mellan följande: Voice: Spår som dedikerats för en instrumentstämma (Part). Drumset: Spår som dedikerats för ett Drum Set. Drum2: Spår som dedikerats för Live Drum. Vocalize: Spår som dedikerats för Vocalizer-stämma. På grundval av inställningarna kan följande inställningar väljas: Drum Set, Live Drum, Voice och Vocal Set, medan däremot Voice och Drum Set väljs som vanligt. Inställningarna för Drum 2 and Vocal Set måste väljas via VALUE + / -knapparna. Kom ihåg: Ändring av inställningen som utförs kan göra att det inte går att spela en MIDI-fil på andra ljudmoduler (med samma inställningar) men ger det mest musikaliska resultatet på XD9. F9 Mute: F10 16 Parts: MODIFIERING Om funktionen är aktiverad, tystas stämman (mute) i den spelade MIDI-filen. Funktion för att se alla 16 MIDI-kanalers inställning för en parameter. AV SAMMA FUNKTION FÖR ALLA MIDIKANALER Som nämnts tidigare kan inställningen för en parameter visas på 16 MIDI-kanaler samtidigt via funktionen F10 16 Parts. För att enkelt modifiera en inställning, väljs den via menyn GM Part. Tryck sedan på F10 16 Parts så visas inställt värde för vald funktionsparameter. I menyfönstret för F10 16 Parts visas en tabell med 4 rader och 4 kolumner som motsvarar alla 16 MIDI-kanaler. Använd knapparna F1/F6 för stämma 1-4, F2/F7 för stämma 5-8, F3/F8 för stämma 9-12 samt F4/F9 för stämma När en stämma (Part) markerats kan inställningen ändras med VALUE + / -knapparna. Tryck på båda för att återgå till förinställt värde. De funktioner som kan modifieras fördelas på 7 menysidor (1/7) och nås med PAGE + /-knapparna. Funktionerna är: volym, reverb, effekter, panorering, transponering, sänd/mottagarkanal för MIDI som förklarats tidigare. Via funktionen F5 Mute (Solo) används för att bestämma hur funktionerna för knappen F10 Mute ska fungera. När F5 är aktiverad Mute (Solo), används F10 för att ta bort bara den valda stämman (Part) från uppspelningen. Tryck på F5 igen och inställningen ändras till Solo (Mute) och knappen F10 Mute tystar alla stämmor som spelas upp utom de markerade. Tryck EXIT för att återvända till menyfönstret Song Play. För att spara inställningarna måste funktionen SAVE/ENTER aktiveras. 56

57 SPARA MODIFIERADE INSTÄLLNINGAR De funktionsparametrar som kan sparas i en MIDI-fil visas här nedan. Inkluderat är inställningar för "volymbalans för MIDI-fil/klaviatur", tempo, inställningar i trumljudsmixern (Drum Mixer), melodistämma (Right) och för Vocalist. Du kan bara spara inställningar när en MIDI-fil stoppats och bara i menyn F1 GM Part Menu. Därför är det viktigt att spara alla ändringar innan menyn lämnas för att återvända till Song Play. Använd SAVE/ENTER för att spara och öppna ett menyfönster namnet på MIDI-filen skrivs in (om Du använder det gamla namnet raderas den) med XD9:s klaviatur och CURSOR + / -knapparna. För att avbryta, tryck på F5 Escape. För att spara men ta bort föregående inställningar, tryck på F9 Remove eller bekräfta att Du vill spara med F10 Execute. Den sparade MIDI-filen lagras i samma folder som den laddades ifrån. PARAMETRAR FÖR ATT SPARA SONG SETUP Byte av instrumentljud/program Change Transponering/Transposer Global&Song Tempo Volymbalans/Song Balance Effekter/Effects Panorering Trumljudsmixer Drum Mixer Volym/Volume Transponering/Note Shift Melodiljudstämma (Right Hand Voice) Gör så hör för att spara en MIDI-fil efter modifiering: Tryck på F1 GM. Tryck på Stop Tryck på Save/Enter Namnge fil eller spara över den gamla Tryck på F10 Execute, för att bekräfta Remove används för att radera en tidigare sparad Song-inställning HUR DU SKAPAR EN KEDJA AV MIDIFILER PÅ DISKETT I menyn DISK har en funktion som kan skapa en kedja av max. 32 MIDI-filer. Tryck på DISK och sedan F9 Utility för att nå funktioner för att länka MIDI-filer: F7 Chain Edit: F5 Escape: F7 Save Chain: F8 Chain List: F10 Select: Används för att skapa kedjor av MIDI-filer för uppspelning och spela upp dem efter varandra. En kedja kan innehålla upp till 32 MIDI-filer. Funktionen fungerar enbart valda MIDI-filer lagrats på samma diskett eller i en folder. Använd samma tillvägagångssätt som i menyn Utility F7 Chain Edit så visas de tillgängliga MIDI-filerna. Och väljs via VALUE +/- och CURSOR + / -knapparna. Följande funktioner är tillgängliga: Avbryter förfarandet. Skapar en fil med extensionen.chn i samma folder som de "kedjade" MIDI-filerna. Visar alla kedjor av MIDI-filer som sparats i aktuell folder. Väljer den MIDI-fil som ska läggas till i kedjan. För att skapa en kedja av MIDI-filer gör så här: Välj folder där MIDI-filerna ska sparas med hjälp av det numeriska tangentbordet (STYLES). Tryck på knappen F7 Chain Edit. Markera första MIDI-filen i kedjan med VALUE +/- och CURSOR + / -knapparna. Välj MIDI-fil med F10 Select. Bredvid namnet visas ett nummer som visar vilket filnummer som filen har. Gör likadant för nästa MIDI-fil som ska ingå i kedjan. Om Du vill ta bort en fil, markera den och tryck på F10 Select igen, och MIDI-filen tas bort ur "kedjan". Spara "fil-kedjan " med F7 Save Chain. Skriv namn med XD9:s klaviatur och CURSOR + / -knapparna. Bekräfta med knappen F10 Exec eller avbryt med F5 Escape. ANVÄNDNING AV EN KEDJA AV MIDIFILER Den skapade "MIDIfils-kedjan" laddas i menyn Song Play med funktionen Load från menyn Disk eller direkt Song Play med det numeriska tangentbordet (STYLES). En kedjad fil känns igen på att den är markerad med ett [ c ] framför filnamnet. När Du återvänder till Song Play visas den första MIDI-filen. Det finns tre sätt att förflytta sig i listan: Låt MIDI-filen avslutas och nästa MIDI-fil laddas och spelas automatiskt utan att Du behöver göra något. Utan att starta Song Play med knappen START, använd VALUE + / -knapparna för att välja nästa MIDI-fil. Med Song Play aktiverad när en MIDI-fil spelas, tryck på COUNT/ PAUSE/ RESTART, markera en ny MIDI-fil med VALUE + / -knapparna. Välj MIDI- fil, tryck på COUNT/ PAUSE/ RESTART igen för att spela upp MIDI-fil. 57

58 Om uppspelningen av en MIDI-fil (oavsett vilket sätt som använts enligt ovan) stoppas med START-knappen kommer Song Play att "tappa bort MIDI-filskedjan" och den måste "laddas in" igen. Samma sak gäller i funktionen Jukebox som inaktiveras, men textfunktionen är fortfarande tillgänglig. ATT BYTA MELLAN MIDI-FIL & STYLE MEDAN DU SPELAR Följande specialfunktioner har introducerats på XD9 för att snabbt och enkelt kunna använda både MIDI-filer och Styleskomp på scen. Byte från MIDI-fil till Style: Tryck på knappen Style (Key Stop) medan MIDI-filen spelas Markera Styles-grupp Välj Style och spela som vanligt i XD9:s Arrange Mode. Kom ihåg: Om MIDI-filen är inställd med Drum Remix-funktionen aktiverad (Style Key Stop aktiverad) gör så här: Markera Styles-grupp Tryck två gånger på önskad Style (rutan mörknar). Byte från Style till MIDI-fil: Tryck på knappen Disk med Style aktiverad Välj önskad MIDI-fil från förteckningen Tryck Load för att spela låten. 58

59 DRUM REMIX För att arrangera om en låt så behöver man ofta bara ändra trummornas rytm eller lägga till (eller dra ifrån) perkussionrytmer som i många av dagens remixade versioner av låtar från många olika musikaliska genrer. När trumrytmer förändras är det ofta en helt ny mix, med olika volym, panorering och balans mellan instrumenten som trumspåret består av. XD9 kan åstadkomma liknande musikaliska resultat med sin Drum Remix-funktion där den använder perkusssionstämmor från Styles istället för MIDI-filens original genom att ta bort vissa instrument. Det går också att modifiera en MIDI-fil medan den spelas med tre Fill In och de fyra Arrangervariationerna i realtid. ANVÄNDA REMIX MED EN STYLE Aktivera Remix-funktionen genom att välja en MIDI-fil i menyn Song Play, och trycke sedan på F9 Drum Remix innan MIDI-filen startas. Då visar menyfönstret texten Style Select för att visa att Drum Remixfunktionen är aktiv. Välj Remix-inställningen med knappen INTRO-END 1/REMIX SELECT som väljer mellan två inställningar: Song Select Style-knapparna används för att skriva in numret på en annan MIDI-fil omedelbart och Style Select: - Style-knapparna används för att välja en Styles trumstämma för att ersätta MIDI-filens originaltrummor. När önskad Style valts kan en MIDI-fil med Remix-trummor spelas genom att trycka på PLAY. Medan kompet spelar kan Du byta tillbaka till originalet genom funktionsknapparna: KEY START/SONG REMIX PLAY och KEY STOP/STYLE REMIX PLAY. Om Du vill starta uppspelningen med originalets trumrytmer (med Remix aktiverad och Style vald), tryck på KEY START/SONG REMIX PLAY innan Du börjar spela. Volymbalans mellan trumspår/style och MIDI-filen kan ställas in med VALUE/BALANCE-knapparna (förutsatt att Style Select är aktiverad) med knappen INTRO-END 1/REMIX SELECT. Omvänt, så kan balansen mellan MIDI-filen med VALUE/BALANCE-knapparna när Song Select valts med INTRO-END 1/REMIX SELECT. Alla modifieringar kan sparas (Style för Remix också) genom att välja F1 GM Part och sedan trycka SAVE/ENTER för att spara på den diskett som är vald för tillfället. För att behålla inställningen Drum Remix när Du väljer en ny MIDI-fil aktivera F8 Drum Remix On-Line i menyn Left Control, sida två. Remix-funktionen kan också aktiveras från en bestämd takt. Ladda SONG och tryck på DRUM REMIX. Framför F2 visas två siffror som visar startposition och slutposition (antal takter). Tryck på F2 och välj takt med hjälp av VALUE för när Du vill att REMIX-funktionen ska påbörjas. Tryck på START och DRUM REMIX-funktionen startar vid valt taktnummer. DRUM MIXER Ketron har samlat alla perkussionljud i nio kategorier för varje trumset som väljs med funktionsknapparna F1- F9, efter att ha tryckt på knappen, INTRO END2/DRUM MIXER. När en kategori markeras spelar alla instrument i den gruppen de andra är tysta (Mute). Syftet med Drum Mixer-funktionen är att kunna skapa nya, spännande rytmkombinationer bara genom att lägga till eller ta bort vissa perkussionljud. Det är speciellt musikaliskt effektivt för latinrytmer och i dagens moderna "dance-musik". Drum Mixer-funktionen kan också användas tillsammans med samplade grooves vilket ger ett ännu mer modernt och realistiskt sound. Med funktionen F10 Drumset kan ett trumset i en Style modifieras. Välj mellan sex menysidor med trumset som väljs med funktionsknapparna. Från den här menysidan kan Du också spela trumljud direkt från klaviaturtangenterna genom funktionen F10 Manual och i den menyn trycka på F9 Edit. DRUM & BASS Knappfunktionen INTRO END 3/DRUM & BASS tystar alla instrument utom trummor och bas i Song Play. 59

60 ANSLUTNING AV VIDEO FÖR KARAOKE Videokortet till XD9 är ett extra tillbehör som är avsett att användas med en TV eller annan monitor för att visa text (stavelser i en MIDI-fil) på samma sätt som XD9:s menyfönster. Inställningar för Video finns i menyn Song Play och väljs därifrån. I menyn Song Play nås menyn för Video genom att trycka ned knappen F7 Video från huvudmenyn för att ställa in de nedanstående funktioner. Tryck på knappen F5 Escape för att återvända till menyn Song Play. ATT SKRIVA IN TEXT (FÖR VIDEO UT) En textruta (Video Message) visas i menyfönstrets mitt, (se bild) där textmeddelandet som ska visas (visas som en text i dess nedersta del) skrivs in. Det är en smart funktion som t.ex. kan göra det lättare att kommunicera med publiken genom text eller andra meddelanden. För att skriva in text i textrutan (max. 3 2 tecken) används XD9:s klaviatur (CURSOR + / -knapparna). När Du skrivit in textmeddelandet bekräftas det med F10 Execute och texten visas i TV/monitor. Tryck på F9 Clear för att radera meddelandet. Meddelandet "stannar på" monitorn oavsett aktiverad inställning. ÄNDRA BAKGRUNDS OCH TEXTENS FÄRG XD9 kan visa två olika färger för bakgrund och textens färg. Välj mellan Blå/Vit eller Vit/Svart. För att ändra bakgrundsfärgen använd funktionen F1 upprepade gånger. Inställningarna är också beroende av aktuella inställningar i menyn F6 Mirror. F2 SIZE: För att ställa in storleken (horisontellt/vertikalt) på texten och synkronisera med TV/monitor. F3 POSITION: Funktion som låter Dig placera texten i TV/monitor-bilden (horisontellt/vertikalt). Ändra inställningar med VALUE + / -knapparna och flytta markören med F3. ÄNDRA TEXTENS UTSEENDE FÖR TV/MONITOR I menyn F4 Lyric Mode väljs layout för TV/monitorvisning i med Song Play stoppad. Full Screen: Använder hela rutan för att visa MIDI-filens text. 1/2 Screen: Förteckningen över MIDI-filer visas i ena halvan av rutan medan texten visas i den andra. Om Du valt Full Screen Mode, tryck på F4 Lyric Mode, där texten kan visas på två olika sätt: Underline: Visas i stavelser med "understruken text". Mark: En markör visar vid vilken stavelse låtens text befinner sig. En annan användbar funktion är F6 Mirror som styr uppspelning av en MIDI-fil och textvisningen: On (på): Allt som visad på XD9:s menyfönster visas på TV/monitor. Off (av): Bara texten från MIDI-filen visas på TV/monitor. Inställningen Mirror Off kan vara användbar för att läsa (eller naturligtvis sjunga) texten om XD9 är inställd på Lyric Off (ingen text i XD9:s menyfönster) vilken bara kan ställas in när uppspelningen är stoppad. Med F7 Zoom kan texten förstoras på TV/monitor, men inte om F6 Mirror är aktiverad (On). 60

61 INSPELNING AV MIDIFILER Allt som spelas på XD9, om det är via klaviaturen, autokomp eller att inställningar ändras via frontpanelen kan sparas till diskett eller hårddisk. Den inspelade MIDI-filen kan modifieras av antingen XD9:s sekvenser eller en Mac/PC med hjälp av lämplig programvara. Eftersom autokompet använder instrumentljud enligt General MIDI Standard går det snabbt att skapa musikaliska arrangemang som kan användas av andra GM-ljudmoduler. Men några av XD9:s unika funktioner och egenskaper kan dock gå förlorade. Några exempel på sådana funktioner är Live Drum (Drum 2) samt den XD9:s melodidel vars funktioner inte är GM-Standard, användning av samplade ljud/loopar samt Drawbars-ljuden. För att spela in en MIDI-fil, tryck på både DISK och SONG RECORD. MIDI-filen kommer att sparas på diskett/hårddisk (och vald folder). I menyn väljs också namn på filen med CURSOR + / -knapparna. Avbryt med F5 Escape och bekräfta med F10 Save. På den här menysidan används också PAGE + / -knapparna för att välja destination. När en MIDI-fil skapats, visar menyfönstret funktionen F10 Start. Genom att trycka på den visas Recording under tempoangivelsen och MIDI-filen börjar att spela in omedelbart, trots att inget spelats via klaviaturen eller autokompet startats. Det som spelas in är XD9:s inställningar för ljud, volym plus mycket mer, som sedan lagras som MIDI-data i filens inledning. Kompet startas bara om Arranger är aktiverad. Inspelningen avbryts inte med START utan med SONG RECORD-knappen. När SONG RECORD stängts av kan inspelningen spelas upp genom att trycka på knappen Song Play. 61

62 HANTERING AV.KAR/.MID/.TXT-FILER Med XD9:s karaokefunktionen visas text (om MIDI-filen har lagrade text-data) uppdelad i stavelser i menyfönstret. Texten i en MIDI-fil bearbetas av XD9 som "meta-data" vilket är lika med: MIDI-fildata plus text i filer med.mid och.kar-extensionsnamn. Oftast är en.kar-fil samma sak som MIDI-filformat 1 som måste konverteras till format 0 för att kunna spelas upp via sekvenser. XD9 läser inte bara MIDI-filer i format 0 och 1 utan kan också konvertera en.kar-fil automatiskt format 0 med sparade text-data. Tillvägagångssättet att kombinera MIDI-fil/textdata har valts för att text/stavelser ska kunna visas på ett enkelt sätt. Orden är synkroniserade med tempot så Du behöver sällan (eller aldrig) använda notblad eller böcker igen om Du bara gör lite förarbete hemma. Allt blir enklare att hantera och ger definitivt ett mer professionellt intryck på scen. Texten kan också visas på en extern monitor om Du skaffar ett videokortsinterface (extratillbehör). XD9 kan inte bara visa texter från en MIDI-fil utan också text vanliga ordbehandlingsprogram från Mac/PC. All text sparad med filextensionen.txt kan visas även när Arrangerkomp används eller med de MIDI-filer som inte har text. För det sistnämnda alternativet har XD9 en inställning för synkronisering av tempo plus text. Filerna.TXT är inte beroende av MIDI-filer medan text-data (lyric events) skrivs in i MIDI-standarden. Bägge kan ha samma funktion men utförs på olika sätt. Ett enkelt sätt att använda MIDI-filer är att utnyttja Soltons Song & Word Library med textens stavelser i olika färger, synkat med tempot. ATT ANVÄNDA.KAR MIDI-FILER Det finns flera sätt att konvertera en.kar-fil till en MIDI-fil. Sätt i disketten med.kar-filen i diskettstationen. Välj menyn för DISK med funktionsknapparna. Välj diskett via PAGE + / -knapparna. Menyfönstret visar att disketten är markerad. Välj.KAR-filen som ska kopieras med CURSOR + / - och VALUE + / -knapparna. Bekräfta att filen ska kopiera med knappen F4 Copy. Med filen kopierad lämnas menyn via EXIT eller menyn Hard Disk genom att trycka på PAGE en gång. XD9 visar då innehållet i foldern. Välj den.kar-fil som ska konverteras från foldern. Tryck på F3 Convert så konverteras filen automatiskt. När konverteringen avslutats öppnas ett menyfönster där MIDI-filens namn kan ändras, modifieras eller "skriva över" originalfilen. När MIDI-fil och text laddats spelas det via menyn Song Play i menyn kan texten visas med F10 Lyric Off..TXT-FILER Filer i.txt-formatet används för att visa text i menyfönstret med menyn Song Play och Arranger aktiverad. En fördel med.txt-filer är att de kan skapas på en vanlig Mac/PC och sedan spara dem på diskett/hårddisk. Med.TXT-filer kan Du bygga upp ett eget bibliotek av låtar och text som kan laddas direkt från hårddisken och Du kan lämna notböckerna hemma!.txt-filer kan laddas via och visas i både Arranger/Song Play. Om Du vill ta bort eller visa texten görs det med knappen EXIT. Kom ihåg: Om Du använder en Mac är det bäst att skriva textens betoningar utan accenter och spara i.txt-filformatet så uppstår inga konstiga radbrytningar. Filnamnet kan max ha 8 tecken plus filextensionen.txt. ANVÄNDA TEXTFILER MED ARRANGER (Forts. nästa sida) 62

63 Oavsett i vilket läge Arranger befinner sig kan Du alltid nå RAM-minnets.TXT-filer så här: Tryck på knappen DISK. Välj mellan diskett/hårddisk med PAGE + / -knapparna. Om Du väljer hårddisk måste en foldern med.txt-filer användas. När Du hittat önskad.txt-fil med hjälp av VALUE + / -knapparna nås meny för RAM-minnet med F2 Load. All text visas i menyfönstrets nedre del. Följande menysidor nås via PAGE + / -knapparna eller med fotpedalerna FS13 eller FS6 (extra tillbehör). Tryck på PAGE + / -knapparna samtidigt för att visa menysida 1. Tryck sedan på den igen för att nå sista menysidan. Tryck en tredje gång för att återvända till den första menysidan. För att ta bort texten, används knappen EXIT. Texten visas igen om Du återigen trycker på EXIT. Hur texten visas kan ändras i Arranger Mode med F7 Text (Off) och sedan F3 Utility som nås via huvudmenyfönstret. För att ladda en.txt-fil automatiskt kan en Single Registration användas, men: Single registreringen måste ha samma namn som.txt-filen..txt-filen och Single Registration måste ha sparats i samma folder på hårddisk/diskett. Om inställningarna för Arranger och Style sparas i ett registreringsminne med samma namn som en.txt-fil kommer alla att laddas om ett registreringsminne väljs. Självklart tar det något längre tid att ladda en Registration när en.txt-fil också ska läsas in från hårddisken. ATT ANVÄNDA.TXT-FILER MED SONG PLAY Från menyn Song Play kan en MIDI-fil och.txt-filer laddas. Enda sättet att förenkla och skynda på inladdningen av data är att ge filerna samma namn (Låt1.MID och Låt1.TXT). Textvisningen i Song Play Mode styrs också via knappen EXIT. Samma utgångsläge som ovan råder här: - MIDI-filen måste ha samma namn som.txt-filen. -.TXT-filen och MIDI-filen måste ha sparats i samma folder på hårddisk/diskett. För att automatiskt ladda MIDI-fil och.txt-fil gör på samma sätt som för Song Play. För att bläddra i textmenysidorna används PAGE + / -knapparna. Tryck på PAGE + / -knapparna samtidigt för att visa menysida 1 med text och ytterligare en gång, för att komma till sista menysidan. Tryck en tredje gång för att återvända till den först visade menysidan. ANVÄNDA TEXTFUNKTIONEN LIVE - SYNK AV TEMPO & TEXT I MONITOR För att göra det enkelt att använda text-funktionen live, kan XD9 byta textsida i synk med den uppspelade MIDI-filens tempo. Genom att skriva texten med tomma rader nås ett slutresultat som liknar vanlig karaoke med några (framförallt grafiska) begränsningar. Synkfunktionen är alltid aktiverad när en MIDI-fil spelas, så Du behöver inte göra några specialinställningar. Från menyn Song Play laddas MIDI-filen och.txt-filen. Starta uppspelningen av MIDI-filen med knappen START. När Du vill kalla upp nästa, används PAGE + / -knapparna. Upprepa proceduren för följande menysidor. När uppspelningen av MIDI-filen avslutats tryck på SAVE/ENTER för att spara "synkinspelningen". Bekräfta med knappen F10 Save eller ångra dig via F5 Escape. XD9 sparar all information; menysidbyte (takt och taktslag med en speciell kod i.txt-filen) utan att MIDIfilen modifieras. För ta bort koden från (och återgå till originalfilen) används F4 Clear. 63

64 ATT ANVÄNDA MIKROFON MED XD9 Du kan använda två mikrofoner om en extra adapter för XD9:s mikrofoningång används. Bara Micro 1- ingången kan utnyttja funktionen Vocalizer, den har också en separat ljudutgång för att kunna koppla u t Vocalizer-signalen till en extern mixer. För att använda mikrofon på bästa sätt är det viktigt att ställa in rätt signalnivå. När Du ska ställa in signalnivå, sjung eller prata i mikrofonen och kontrollera ingångssignalens styrka via Micro Gain som finns på baksidan av XD9. Att ställa in en rätt signalnivå görs enklast genom att prata eller sjunga i mikrofonen, medan volym/gain-nivån ställs in och att mikrofonljudet är rent och tydligt. Om mikrofonsignalen är för stark uppstår ofta distorsion, och om den är för svag kan det ge brus och brum beroende på mikrofon- och sladdens kvalitet. Vi rekommenderar att Du använder bra dynamiska mikrofoner samt använder kablar av hög kvalitet. När XD9 ska användas med mikrofon, kom ihåg att: Ställ alltid XD9:s volymkontroll på noll, med förstärkaren avstängd när Du ansluter mikrofoner. Undvik att komma för nära högtalare, så undgår Du rundgång (feedback) som kan skada högtalarna. I mindre lokaler rekommenderas att hyperkardoid mikrofoner används för att undvika rundgång. Använd alltid ett bra mikrofonstativ, med eller utan bom. Undvik att mikrofonkablar kommer för nära elektriska uttag eller andra elektriska instrument. När din utrustning ska kopplas in, kom ihåg att ALLTID slå på högtalare & förstärkare sist och stäng först. MICRO EDIT Alla inställningar för mikrofoner görs i menyn F10 Micro Edit som väljs från XD9:s huvudmenyfönster. Alla parameterinställningar görs med funktionsknapparna vid menyfönstrets sidor. F1 Level 1: F2 Level 2: F3 Pan 1: Inställning för volymstyrkan för mikrofonen inkopplad på ingång Mic 1. Ändra volym med VALUE + / -knapparna. Om båda trycks ned samtidigt görs en "reset" av inställningen. Inställning för mikrofonvolymen inkopplad på ingång Mic 2. Ändra inställd volym med VALUE + / -knapparna. Om båda trycks ned samtidigt görs en "reset" av inställningen. Inställning för mikrofoningång Mic 1 som placerar signalen i steroljudbilden. Signalen är placerad i mitten när inställningen visar [--]. Ändra inställt värde med VALUE + / - knapparna. Om båda knapparna trycks ned återgår inställningen till mitten [--]. F4 Pan 2: Samma som ovan men för mikrofoningång 2. F5 Music Vol: F6 Echo 1-2: F7 Reverb 1-2: Volymbalanskontroll mellan mikrofon och XD9:s ljudmodul. Ändra inställd volym med VALUE + / -knapparna. Om båda trycks ned samtidigt återgår inställningen till max. Om volymen för sång behöver ökas görs det här. Inställning för eko-effekt för båda mikrofonsignalerna. Eko-effekten styrs via inställningen. För att byta mellan Mic/Mic 2, tryck på knappen F6. Ändra inställt värde med VALUE + / - knapparna. Om båda trycks ned samtidigt görs en "reset" av inställningen. Samma funktioner som ovan men för reverbeffekten. F8 Pitch Shift: Transponeringsfunktion som bara kan användas på mikrofoningång Mic 1. Transponeringen sker i halva tonsteg, med för stora transponeringar blir rösten förvrängd. Ändra inställd transponering med VALUE + / -knapparna. Tryck ned båda för en "reset" av inställningen. 64

65 F9 Effects: Om funktionen är aktiverad [On] används reverbeffekten på mikrofonljudet medan inställningen Dry, är det utan effekt. Med inställningen Dry On Stop är effekten aktiverad bara när en MIDI-fil eller Arrangerkomp spelas. Funktionen löser problemet när Dina introduktioner och presentationer av låtar dränks i reverb. F10 Active/ Inactive: På/avstängning av mikrofoningång Mic 1 & 2. Om mikrofonerna är inkopplade men inte används är det bästa att stänga av dem för att undvika brum eller andra störningar. 65

66 VOCALIZER EN KÖRMASKIN! XD9:s Vocalizer är en specialfunktion som kan harmonisera sångstämman på flera olika sätt genom att generera flera stämmor. Vocalizer-effekten lägger till 2 eller 3 stämmor och ger din sång en extra dimension med inställningarna Duo och Trio. XD9 kan bara använda Vocalizer-effekten via mikrofoningång Mic 1. Harmonistämmorna görs med utgångspunkt från det ackord som spelas i vänsterhandens komp eller via MIDIdata (från ingång MIDI IN 2). Vocalizer-funktionen kan alltså också styras av en MIDI-fil eller en enstaka MIDIstämma (i ett arrangemang) via MIDI-data från ingången MIDI IN 1. Eftersom Vocalizer bearbetar och påverkar röstens klangfärg kan Vocalizer ändra på den ursprungliga röstens klangfärg, som till exempel att ändra en manlig röst till att låta som en kvinnoröst. XD9:s Vocalizer är programmerbar och alla dess inställningsparametrar kan lagras i 12 RAM Vocal Sets/ minnesplatser. Dessutom finns 4 stycken förinställda Vocalizer-minnen i ROM-minnet. Funktionen kan också använda några av Arrangerns funktionsknappar som Fill In, för att ändra vald Vocalizer-algoritm och byta inställningar för Vocalizer direkt. Alla inställningar för de 4 knapparna Arrange A, B, C, D används som vanligt men också tillsammans med funktionen Vocalizer. AKTIVERING AV VOCALIZER Innan Vocalizer-effekten används måste en mikrofon anslutas till ingången Micro 1 med korrekt signalnivå inställd med gain-nivåkontrollen. Tryck på F2 Effect och sedan F5 Vocalize för att nå rätt menyfönster. Ställ F10 på Active för att aktivera Vocalizer-funktionen. Tryck på knappen VOCALIZER ON/OFF (av/på) och LED-lampan tänds. På Vocalizer-menyns sida 1 finns 1 0 Vocal Set-inställningar som väljs via funktionsknapparna. Tryck på PAGE + / -knapparna för att se menysida 2, med Vocal Set-inställningar inklusive 4 förinställda Vocal Sets. Inställningarna för Vocal Set kan också nås via On Line Effect där de finns under menysidan Vocalizer On/Off. Det är ingen skillnad mellan Vocalizer och On Line Effects när ett Vocal Set väljs. När Du trycker på knappen VOCALIZER ON/OFF aktiveras den direkt och stängs av om Du trycker på knappen igen. Om menyns huvudsida visas, måste menyn VOCALIZER ON/OFF användas för att aktivera/stänga funktionen. VOCALIZER MODE Vocalizereffekten har 5 harmoniseringsinställningar; Automatic Chord 1, Automatic Chord 2, Keyboard Harmony, Fixed Interval och Vocal Effects som alla ger olika resultat. Alla använder olika algoritmer vars namn och inställningar visas i menyfönstrets mitt. Inställningarna Automatic Chord 1 och Automatic Chord 2 genererar harmonistämmor baserade på ackordet som spelas och den ton som sjungs (och identifieras av XD9) via mikrofonen. Inställningen Keyboard Harmony lägger till toner till det spelade ackordet men tar inte hänsyn till vilken ton som sjunges via mikrofonen. En speciell aspekt för inställningen är en MIDI-algoritm som genererar nya harmonitoner från en MIDI-stämma eller MIDI-fil. Det är en ofta förekommande funktion hos MIDI-filer som finns att köpa och XD9 är kompatibel med de flesta och vanligaste varianterna. Inställningen Fixed omvandlar XD9:s Vocalizer till en vanlig Pitch shifter-effekt. Den lägger till toner som använder fasta intervaller som inte baseras på det ackord som spelas. Inställningen Vocal Effects är en specialeffekt som ändrar röstens karaktär totalt 66

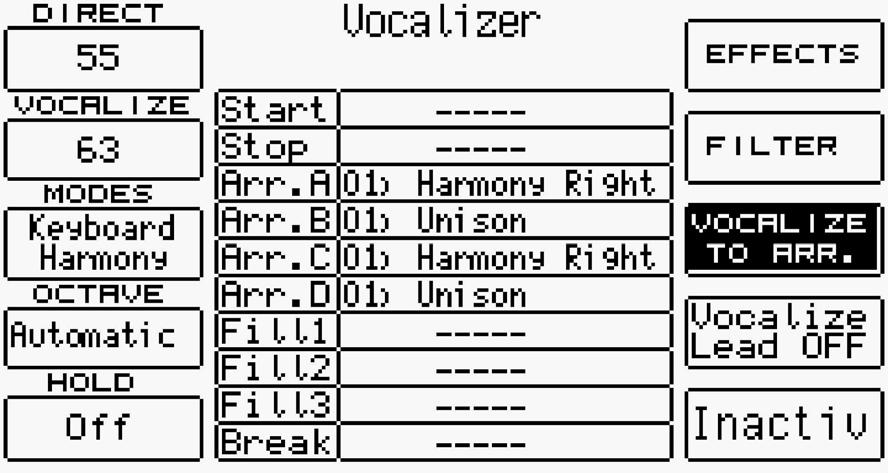

67 FUNKTIONSPARAMETRAR FÖR VOCALIZER I menyn Vocalizer visas valt Vocal Set och i mitten av fönstret visas en förteckning över tillgängliga Vocalizeralgoritmer för harmonisering. På höger och vänster sida av menyfönstret sitter funktionsknappar med vilka Du når funktionerna i mitten av menyfönstret. F1 Direct: F2 Vocalize: F3 Modes: Låter dig ställa in direkt audiosignal från ingången Micro 1 som kombineras med Vocalizereffektens signal. Ändra inställningen med VALUE + / -knapparna. Inställning av signalen från Vocalizer-effektens signal som ska kombineras med signalen från ingången Micro 1. Ändra inställningen med VALUE + / -knapparna. Tryck på knappen F3 upprepade gånger för att ändra Harmony Mode. Välj önskad Vocalizer-algoritm som visas i menyfönstrets mitt via CURSOR + / -knapparna. F4 Octave: Transponering av de stämmor som har lagts till grundstämman (av Vocalizern) med +/- 2 oktaver. Om inställningen Automatic valts kommer de andra stämmorna att genereras i samma oktav som grundstämman. Inställningen ändras med VALUE + / -knapparna. F5 Hold: F6 Effects: Bara aktivt om funktionen Keyboard Harmony-inställningen är vald. Då kan tonerna i Vocalizer-effekterna klinga kvar (hold). F7 Filter: I menyn F6 Effects kan Du ändra inställningar för effekterna Vibrato och Limiter som bägge låter dig förändra röstens klangfärg. De mest använda är reverb och eko som båda kan programmeras. Parametrarna markeras med CURSOR + / -knapparna och ändras med VALUE + / -knapparna. För att återvända till menyn Vocalizer Edit tryck på F6 Effects-knappen. Här följer en kortfattad beskrivning av parametrarna: Reverb Level: Mängd reverb som appliceras på Vocalizer. Delay Level: Mängden av eko som appliceras på Vocalizer. Vibrato Depth: Vibratoeffektens intensitet som appliceras på Vocalizer. Vibrato Rate: Vibratoeffektens tempo som appliceras på Vocalizer. Vibrato Delay: Inställning för när vibratoeffekten ska påbörjas. Modulation: Aktiverad (On) så styrs vibratoeffekten via modulations-hjulet. Pitch Bend: Aktiverad (On) så styrs tonhöjdsändringar via Pitch Bend-hjulet. Limiter: Effekt för att undvika för stark signalnivå och ge distorsion av de digitala effekterna. Limitereffekten bör användas om sångaren har en röst med stora dynamik och nivåskillnader. Singer: Ändrar stämmans klangfärg mellan manlig och kvinnlig. 67

68 F8 Vocalize To Arranger: Genom att trycka på funktionsknappen F7 visas menyfönstret funktionsparametrar för att styra röstens formanter för de tre genererade stämmorna samt en 3-bands equalizer för både direkt och det alstrade röststämmorna. Vocalizer-effekten arbetar på tre formantfrekvenser för att förändra röstens klangfärg och sound så lite som möjligt när tonhöjden ändras. Teknologin är oerhört komplex och baseras på att den mänskliga rösten använder bestämda frekvenser för att forma vokaler och konsonanter när man pratar eller sjunger. Genom att modifiera dem uppnås olika sound och nyanser på rösten. Parametrarna välj via CURSOR + / -knapparna och ändra inställt värde med VALUE + / -knapparna. För att återvända till menyn Vocalizer Edit, tryck på F7 Filter-knappen. En kort beskrivning: Formant 1-3: Nivåinställning för formanterna 1, 2 och 3. Frequency1-3: Frekvensinställning för stämmorna 1, 2 och 3. Resonance 1-3: Inställning för resonansvärde för formantstämmorna 1-3. Low Band Direct/Vocalizer: Nivåkontroll för basregistret på eq:n för både direkt röststämma och de genererade Vocalizer-stämmorna. Mid Band Direct/Vocalizer: Nivåkontroll för mellanregistret på eq:n för både "direkt röststämma" och genererade Vocalizer-stämmor. High Band Direct/Vocalizer: Nivåkontroll för diskantregistret på eq:n för både "direkt röststämma" och de genererade Vocalizer-stämmorna. Volume 1-3: Volyminställning för 3 genererade Vocalizer-stämmor. Knapparna som styr Arrangerdelen (A-D) används för att välja bland de algoritmer som valts via F3 Modes. I mitten av menyfönstret finns följande funktioner; Start, Stop, Arrange A, B, C, D, Fill 1, 2, 3 och Break som nås via CURSOR + / -knapparna. En algoritm kan ändras via VALUE + / -knapparna. Tryck på knappen F8 Vocalize To Arr för att komma tillbaka till menyn Vocalizer. De algoritmer som används av Arrange A-D gäller även om en MIDI-fil eller sång spelas för att snabbt kunna byta algoritm. F10 Status måste ställas på Internal för att undvika att Vocalizern av misstag börjar styras av e t t MIDI-spår. Om den skulle ställas på Off stängs Vocalizer-funktionen av för den knappfunktionen. Om ingen av de inställningarna är vald, visar [--] att Vocalizerns inställningar gäller. Inställningen Vocal Set 1 väljer inställningen Arrange A och C - Harmony Right mode samt Arrange B och D - Unison mode som grundinställning. F9 Vocalize Lead On: Funktion som bara används för de tio första algoritmerna Automatic Chord 1 och Fixed Interval. Funktionen använder Vocalizerns tredje genererade stämma till en unison stämma för ursprungsrösten. Ta bort funktionen med F9 Vocalize Lead igen (On). F10 Status: Genom att trycka på F10 ändras för Vocalizern mellan inställningarna: Active till Internal Active, None eller Inactive. Active betyder att Vocalizern är på och kan ta emot data från klaviaturen, sekvenser och via MIDI. Internal Active betyder att Vocalizern styrs enbart via klaviaturen och de algoritmer som är inställda för Arrangerdelens Funktionsknappar A-D. None betyder att Vocalizern är avstäng men att data forfarande sänds till den och vidare till MIDI-utgången för att kopplas till en liknande extern enhet. Inactive betyder att Vocalizern styrs via MIDI men inte klaviaturen. 68

69 INSTÄLLNINGAR OCH BESKRIVNING AV ALGORITMER När Du valt en harmoniserings-inställning med F3 Modes visas aktuella algoritmer i mitten av teckenfönstret. De väljs via CURSOR + / -knapparna. Här följer en kort beskrivning av algoritmerna: AUTOMATIC CHORD 1 De extra stämmor som genereras av Vocalizer-funktionen baseras på spelat ackord (nedanför inställd splitpunkt) oavsett omvändning och/eller sångstämmans ton. Om sångstämmans ton inte ingår i ackordet kommer sången inte att påverkas av Vocalizer utan höras som en ren, opåverkad (utan Vocalizer-effekt) sångstämma. Då genererar Vocalizern en stämma som ligger nära sångstämman och passar till ackordet. Om sångstämmans ton finns i ackordet genererar Vocalizern stämmor med den tonen som grund med ackorden i grundläge. Olika algoritmer kan generera olika stämmor dvs. producera grundtons-, ters- eller kvint-stämmor. Om sångstämmans ton förändras också ackordets omvändning. Följande algoritmer finns tillgängliga för Automatic Chord 1: Trio Standard: Inställning som bibehåller sångstämmans ton som grundton. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Trio Up: Trio Down: Trio Octa1: Trio Octa2: Trio Octa3: Trio Octa4: Duet Open: Duet Down: Duet Up: Inställning som bibehåller sångstämmans ton som baston. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som bibehåller sångstämmans ton och ger två harmonitoner under från ackordet. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som bibehåller sångstämmans ton och ger två harmonitoner under från ackordet. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som genererar en tersstämma och en oktavstämma ovanför den ton som sjungs. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som genererar en tersstämma och en oktavstämma ned från den ton som sjungs. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som genererar en kvintstämma nedanför sångstämmans ton och behåller ackordets grundton. När Vocalize-funktionen är aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som bara genererar en kvintstämma ovanför sångstämman. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. Funktionsinställning som genererar en tersstämma nedanför sångstämmans ton som också transponeras en oktav ned. Om sångstämmans ton är grundton i ackordet genererar Vocalizern en tersstämma i basen, som hör till den lägre oktaven gentemot sångstämman. Om sångstämman är ackordets ters genereras grundtonen i basen i den nedre oktaven. Om sångstämman är ackordets kvint genereras tersen i basstämman men i samma oktav som sångstämmans ton. Med Vocalize aktiverad (On) dubbleras sångstämmans ton. Genererar en ters ovanför sångstämman. Med Vocalize-funktionen aktiverad (On) dubbleras sångstämmans ton. 3 Open1: Genererar en ters ovanför och en kvintstämma under sångstämman. 3 Open2: Genererar en ters ovanför, ters under och en kvintstämma under sångstämman. AUTOMATIC CHORD 2 Med den här inställningen av Vocalizern genererar den alltid tre stämmor vilket gör att Vocalize Lead inte kan användas. Harmoniseringsstämmorna som genereras av Vocalizern baseras på de ackord som spelas på klaviaturens vänstra sida (nedanför inställd splitpunkt) oavsett omvändning och sångton. Om tonen inte finns bland ackordtonerna, identifieras tonen inte, utan återges som en opåverkad (ingen Vocalizer-effekt) sångstämma. Inställningarna för Full är en återgivning av spelat ackord. Algoritminställningarna för Jazz är mer sofistikerade, med grundackordet och tilläggstoner som ackordets sext och septima. Följande algoritmer finns tillgängliga för Automatic Chord 2 (forts. nästa sida): 69

70 Harmony Right: Harmony Left: Full Trio 1: Full Trio 2: Full Trio 3: Ackordet som genereras utgår från ackordet som identifierats ovanför inställd splitpunkt oavsett sångstämmans ton. Ackordet som genereras utgår från ackordet som identifierats nedanför inställd splitpunkt oavsett sångstämmans ton. Inställning som genererar en unison, och två av ackordets toner under sångstämmans ton. Inställning som genererar ett intervall ovanför sångstämmans ton. Inställning som genererar alla intervall ovanför sångstämmans ton. Jazz 1: Inställning som använder harmoniseringstabellen från Jazz Trio 1 - Automatic Chord 2, men med skillnaden att de ackordomvändningarna som spelas på vänster del av klaviaturen (nedanför inställd splitpunkt) bestäms via den ton som spelas till höger om splitpunkten. Alla genererade stämmor klingar lägre än spelad ton och en unison stämma adderas. Jazz 2: Jazz 3: MIDI Mode: Liknar inställningen Jazz 1 ovan, men med bara en stämma genererad, ovanför den inställda splitpunkten på klaviaturen. Liknar inställningen Jazz 2 ovan, men med alla stämmor genererade ovanför den ton som spelas på klaviaturen ovanför splitpunkten. En specialinställning som låter Dig styra stämmor som genereras av Vocalizer via MIDI-data oavsett om de kommer från en MIDI-fil eller via MIDI Ingång 2. När en MIDI-fil används (och om Vocalizer är rätt inställd) rekommenderar vi att stänga av funktionen F4 Octave och särskilt undvika inställningen Automatic. I en MIDI-fil räcker det med att ställa Control Changevärdet på 0 för att Vocalizer-effekten ska använda den. Om MIDI-filen spelas via en extern sekvenser bör MIDI Ingång 1 använda och om ett MIDI-dragspel kopplats till XD9 bör MIDI IN 2 användas. Om Vocalizer-stämman ska användas med sekvenser, gå till GM-menyn, välj stämma/spår och spela ett par sekunder. Med inställningen Part Mode aktiverad väljer du stämma för Vocalizer och sedan trycker Du på ENTER. FASTA INTERVALL FIXED INTERVAL En eller flera stämmor läggs till sångstämman med fast intervall oavsett vilket ackord som identifierats av XD9. Om den här inställningen används fungerar Vocalizern som en Pitch Shifter-effekt. Med knappen F9 Vocalize Lead kan sångstämman dubbleras med en unison ton. Följande algoritmer finns tillgängliga i inställningarna för Fixed Interval: Unison: Octave Up: Octave Down: Octave Up/ Down: Lead + Octave Down: Lead + Octave Up: 5th Down: 5th Up: Funktionsinställning som genererar en unison stämma med sångstämman. O m F9 Vocalize är aktiverad (On) adderas ännu en unison stämma. Funktionsinställning som genererar en oktavstämma ovanför sångstämman. O m F9 Vocalize är aktiverad (On) adderas en unison stämma. Funktionsinställning som genererar en oktavstämma nedanför sångstämman. O m F9 Vocalize är aktiverad (On) adderas en unison stämma. Funktionsinställning som genererar en oktavstämma nedanför och ovanför sångstämman. Om F9 Vocalize är aktiverad (On) adderas en unison stämma. Funktionsinställning som genererar en oktavstämma nedanför samt en unison stämma till sångstämman. Om F9 Vocalize är aktiverad (On) adderas en unison stämma. Funktionsinställning som genererar en oktavstämma ovanför samt en unison stämma till sångstämman. Om F9 Vocalize är aktiverad (On) adderas en unison stämma. Funktionsinställning som genererar en kvintstämma nedanför sångstämman. O m F9 Vocalize är aktiverad (On) adderas en unison stämma. Funktionsinställning som genererar en kvintstämma ovanför sångstämman. O m F9 Vocalize är aktiverad (On) adderas en unison stämma. 70

71 Lead+5th Down: Funktionsinställning som genererar en kvintstämma nedanför, samt en unison stämma med sångstämman. Om F9 Vocalize är aktiverad (On) adderas en unison stämma. Lead+5th Up: Funktionsinställning som genererar en kvintstämma ovanför, samt en unison stämma med sångstämman. Om F9 Vocalize är aktiverad (On) adderas en unison stämma. 3Th Up: VOCAL EFFECTS Funktionsinställning som genererar en tersstämma ovanför sångstämman. O m F9 är aktiverad (On) adderar en unison stämma. De 12 algoritmerna i menyn Vocal Effects har designats för att modifiera sången på oväntade och (i vissa fall) fascinerande sätt. När Du väljer en av dessa algoritmer tystnar (mute) den direkta mikrofonsignalen genast. Du får tillbaka den genom att trycka på F1 Direct och sedan VALUE + / -knapparna. Ge inställningarna en chans, lyssna på och lek med dem vilket ger mer än att försöka att beskriva dem med ord. Algoritmens parametrar kan modifieras med F7 Filter och sparas som en Vocal Set-inställning. SPARA EN VOCAL SET-INSTÄLLNING I RAM-MINNET När Du modifierat en (eller flera) inställning[ar] i en Vocal Set-inställning kan den sparas i ett Vocal Set-minne. Allt för att Du senare ska kunna använda dem senare även om Du stänger av din XD9. För att spara, tryck på knappen SAVE/ENTER innan Du lämnar menyn för Vocalizer Edit. I det nya menyfönstret namnges ditt Vocal Set via XD9:s klaviatur och CURSOR + / -knapparna. Skriv in numret på den minnesplats som ditt Vocal Set ska sparas med det numeriska tangentbordet (STYLES). Tryck sedan på knappen F10 Exec för att bekräfta och avbryt sparproceduren med F5 Escape. Då återvänder Du till menyn Vocalizer Edit men dina förändringar är fortfarande aktiva. En annan funktion tillgänglig i menyn Save nås genom att trycka på F9 Default vilket återställer Vocal Set-effekten till fabriksinställningarna. SPARA EN VOCAL SET-INSTÄLLNING TILL DISKETT Alla 12 Vocal Sets kan sparas till diskett eller hårddisk. Du kan inte spara ett individuellt Vocal Set utan alla måste sparas samtidigt. Så här gör Du: Tryck på knappen DISK (LED-lampan tänds). Med PAGE + / -knapparna väljs inställningen för diskett (Floppy) eller hårddisk. Om Du vill spara på hårddisk väljs folder genom att skriva in numret med STYLES-knapparna och tryck på F3 Save för att spara. Välj den typ av fil som ska sparas (i det här fallet) med knappen F10 Others. Tryck på knappen F3 Vocal Set från nästa menysida. Från det öppnade menyfönstret skrivs filens namn in med XD9:s klaviatur och CURSOR + / -knapparna. För att sedan bekräfta sparproceduren med knappen F10 Exec. Tryck på F5 Escape för att avbryta. Om sparproceduren avbrutits visas innehållet i aktuell folder. Tryck på EXIT-knappen två gånger för att återvända till huvudmenyn. LADDA ETT VOCAL SET FRÅN DISKETT Du kan ladda en hel grupp av 12 stycken Vocal Sets på följande sätt: Tryck på knappen DISK (LED-lampan tänds). Med PAGE + / -knapparna väljs inställningen för diskett (Floppy) eller hårddisk. Välj folder med hjälp av STYLES-knapparna. Välj filtyp med F5 File Choice; då visas flera funktionsval, tryck på F10 Others. Tryck på knappen F3 Vocal Set. Om det finns fler än en fil välj önskad fil via CURSOR + / -knapparna. Bekräfta att de ska laddas med knappen F2 Load. Tryck på EXIT-knappen två gånger för att återvända till huvudmenyn. LADDA ETT VOCAL SET AUTOMATISKT VIA STARTINSTÄLLNINGAR Tack vare Startinställningar (Power On Setup) kan alla Vocal Set laddas när XD9 startas. Välj önskat Vocal Set i menyn Vocalizer och gå tillbaka till huvudmenyn med knappen EXIT. Gör så här: Spara genom att trycka på knappen SAVE/ENTER. Bekräfta att Vocal Set ska sparas i menyn Startinställningar (Power On Setup) genom att trycka på F3. 71

72 I menyfönstret visas följande fyra funktionsval: F5 Escape avbryter sparproceduren. F8 Disk Save sparar Vocal Set som Startinställningar med filnamnet.pon antingen till hårddisk/diskett (val via PAGE + / -knapparna),.pon-filen sparas i den senast använda foldern. F9 Default sparar denna Vocal Set som den som ska ladda när XD9 startas. F10 Save sparar den Flash/RAM-minnet. VOCAL SET OCH REGISTRERINGSMINNET REGISTRATION Varje registreringsminne kan också lagra en Vocal Set-inställning för att minska laddningstiden och den tid det tar att göra funktionsinställningar. I enstaka fall kan det ändå vara en fördel att inte ladda ett Vocal samtidigt som ett registreringsminne. Ett exempel är om vill använda en egen inställning och inte vill modifiera alla registreringar. Om Du inte vill att Vocal Set-funktionen ska sparas i ett registreringsminne, gör så här: Från huvudmenyn, tryck på knappen F3 Utility. Tryck på knappen F5 Regis. Menu för att se funktionsparametrarna. Tryck på knappen F3 Keyb&Util Page 1 / 2. Med CURSOR + / -knapparna markeras Vocalize och sedan F10 Select för att inte ladda ett Vocal Set (som ingår i ett registreringsminne - Registration). Inställningen Off ska användas. Tryck på knappen F7 Save för att spara inställningarna. Om Du följt beskrivningen ovan kommer inte registreringsminnet att ladda Vocal Set automatiskt. Om Du vill använda den automatiska inladdningen av ett Vocal Set igen, upprepa ovanstående instruktioner förutom den sista punkten, välj inställningen On, och tryck sedan på F7 Save. 72

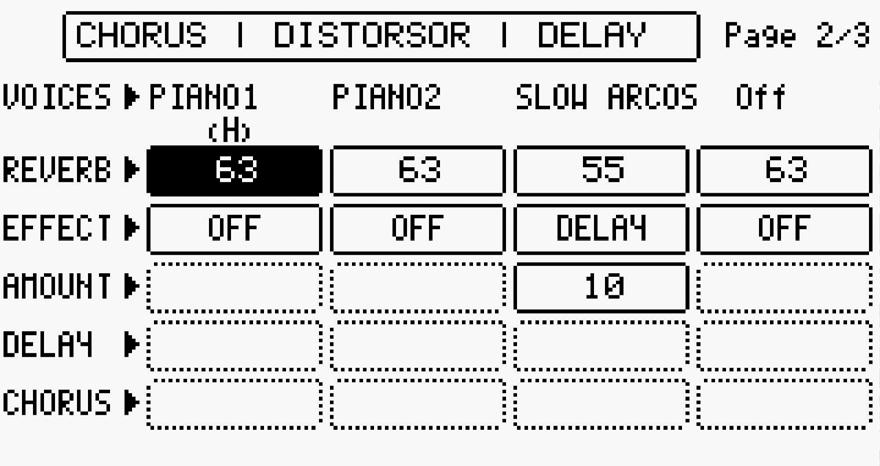

73 XD9 - DIGITAL EFFEKTDEL XD9:s digitala effektdel innehåller: reverb, chorus, eko och modulationseffekter för instrumentljuden Upper, Lower, autokomp och extern audio. XD9 har tre DSP som genererar den globala reverbeffekten. För stämmorna Upper kan chorus, delay och distorsions-effekter användas parallelt eller i serie i Program och parallellt för autokomp och Lower-ljuden. Effekterna chorus, eko samt distorsion styrs via menyn Arrange View för autokomp och Lower-ljud (ej Drum 1-2). För melodistämman (Right) styrs effekter i menyn F2 Effect eller via inställningar för Programljud. För att nå menyn för effekter, tryck på F2 Effect. I menyn finns följande funktioner: F1 Global Reverb: Reverb som används av keyboard och XD9:s interna ljudmodul oavsett inställningarna för individuella ljud (parts). Ändra inställt värde med VALUE + / -knapparna. F2 Right Reverb: Melodistämmans reverb-effektdjup. Ändra inställning med VALUE +/ -knapparna. F3 Reverb Type: Val av reverbalgoritm för melodistämmans Reverb 1. Välj mellan inställningarna: Room Studio, Club, Theatre, Stage, Arena, Valley. Välj effekt via VALUE + / -knapparna. F4 Micro: F5 Vocalize: F6 Eff Lock: Inställning för mikrofonljudets effekter. Meny för val av Vocal Set i Vocalizer-funktionen. Spärrfunktion som gör att effekten inte byts (reverb, chorus, distorsion) när Style ändras. F7 Chorus: Val av effektalgoritm. Välj mellan Chorus 1, Chorus 2, Chorus 3, Chorus 4, Chorus 5, Flanger, Short Delay, Feedback och 4 användarinställningar (User Chorus) med VALUE +/-knapparna. När Du valt algoritm modifieras den via menyn F10 Edit. F8 Delay: F9 Distorsion: F10 Edit: Val av algoritm för ekoeffekten. Det finns 8 förinställda ekon och 4 användarinställningar som modifieras via VALUE + / -knapparna. Modifieras via menyn F10 Edit. Val av algoritm för distorsionseffekten med 8 förinställda samt 4 användarinställningar. De modifieras via VALUE + / -knapparna i menyn F10 Edit. Funktionsknapp för att komma till de enskilda effekternas menyer. MODIFIERING AV EFFEKTER Ketron XD9 kan utnyttja flera effekter samtidigt och modifiera dem efter egna önskemål för att sedan spara dem i användarminnen. För att modifiera en effektalgoritm måste val av inställningar för: Chorus, Eko (Delay) och Distorsion som görs via funktionsknapparna. Utan att ändra några inställningar, tryck på F10 Edit för att komma till varje effekt. Oavsett algoritm finns det alltid några inställningar som är förinställda: 73

74 F4 Default: Återställning för funktionsparameterns alla inställningsvärden. F5 Escape: För att återvända till menyn Effects. F8 Source: Visar vilken effektalgoritm som är aktiv. Ändra effektalgoritm genom att trycka på F8. F9 Destination: För val av minnesplats för en modifierad effektalgoritm som ska sparas. Väljs med F9. F10 Save: Bekräftar att Du vill spara de modifierade effektparametrarna på vald minnesplats. Funktionerna i menyns mitt, markeras med CURSOR + / - och ändras via VALUE + / -knapparna. CHORUS - EFFEKTPARAMETRAR Level: Delay: Feedback: Rate: Depth: Signalnivå för effekten. Ekots längd. Hur mycket av effekten som ska återkopplas. Modulationseffektens hastighet. Modulationseffektens intensitet. EKO/DELAY - EFFEKTPARAMETRAR Volume Center: Volume Left: Volume Right: Delay Center: Delay Left: Delay Right: Feedback: Filter: Ekoeffektens nivå i mitten av stereobilden. Ekoeffektens nivå till vänster i stereobilden. Ekoeffektens nivå till höger i stereobilden. Ekoeffektens tempo i mitten av stereobilden. Ekoeffektens tempo till vänster i stereobilden. Ekoeffektens tempo till höger i stereobilden. Hur mycket av effekten som ska återkopplas. Ett LPF (lågpassfilter) som tar bort diskanttoner ovanför inställd frekvens. DISTORSOR - EFFEKTPARAMETRAR Level: Tone: Resonance: Signalnivå för effekten. Tonkontroll för distorsionseffekten. Resonansfilterkontroll för distorsionseffekten. 74

75 XD9 REGISTRERINGSMINNE/REGISTRATIONS Tack vare XD9:s registreringsminnen (Registration Memory) kan alla inställningar som görs via frontpanelen lagras och sedan väljas igen med bara en enda knapptryckning! När en registrering har sparats är det lätt att ändra inställningarna för; Style, instrumentljud, effekter och framför allt den automatiska laddningen av ljudfiler och loopar samt filer med egna textdata. För att programmera ett registreringsminne används inga speciella menyinställningar utan allt görs via enskilda menyer som sedan sparas. Det är oftast enklast att starta från "noll" med en vald Style, sedan andra funktionsinställningar för att slippa ändra i alla menyer och inställningar. När registreringsminnet är programmerat (det kan ta en stund) och sparat är det enkelt att komma åt alla favoritljud och inställningar live med en knapptryckning! Innan XD9 programmeras kan det var bra att veta vilka funktioner som kan sparas (eller inte) i ett registreringsminne. Ibland kan det vara praktiskt att lämna en (eller flera) inställningar "öppna" och att skapa flera snarlika registreringsminnen på andra minnesplatser. Varje sparad funktion i ett registreringsminne kan aktiveras eller stängas i menyn Registration Mode som nås via menyn Utility. Det finns 198 registreringsminnesplatser sparade i Flash RAM-minnet (Block Registration), eller hårddisk alt. diskett (och kallas då Single Registration). Funktionsinställningar för Single och Block-registreringar är identiska men det finns några få men viktiga grundläggande skillnader som vi beskriver i det sista stycket. För att en registrering ska kunna användas som en Block Registrering måste alla 198 registreringar sparas i en fil. Single registreringar kan däremot sparas som en fil på diskett eller hårddisk. Det går att se en förteckning över alla tillgängliga Single Registration-filer på diskett/hårddisk men inte för Block Registrations utan de måste väljas via det numeriska tangentbordet. Det går snabbare att ladda Block Registrations än Single Registrations. Alla Block Registrations sparas i XD9:s Flash/RAM-minne även när instrumentet stängs av. ATT VÄLJA OCH SPARA EN BLOCKREGISTRERING Kontrollera att Du valt Block Registration i minnet när Du ska ladda Registreringar. Välj menyn F3 och sedan BLOCK i menyn F7 Registration Mode. Blockregisterringen sparar 198 i Flash RAM-minnet och varje enskild registrering väljs med knappen REG, (LED-lampan tänds) och sedan skrivs sedan det tresiffriga filnumret in med det numeriska tangentbordet (STYLES). Namn på den valda registreringen visas i fetstil i menyfönstrets översta vänstra hörn. En registrering som ska sparas när inställningar för Style, tempo, volym och andra funktionsparametrar gjorts sparas om Du trycker på BLOCK REGISTR enligt följande: Återvänd till huvudmenyfönstret med knappen EXIT. Tryck på knappen SAVE/ENTER. Tryck på F1 Registration. Skriv in namnet på registreringen med XD9:s klaviatur och CURSOR + / -knapparna. Välj minnesplats för var filen ska sparas med STYLES-knapparna. Bekräfta att Du vill spara med F10 Save eller avbryt proceduren med F5 Escape. Så här gör Du för att spara en hel grupp av Block Registration-filer till diskett som en.reg-fil: Tryck på knappen DISK för att komma till menyn Disk. Välj folder på hårddisken med STYLES-knapparna eller diskett med PAGE + / -knapparna Tryck på knappen F3. (Forts. nästa sida) 75

76 Tryck på knappen F8 Registration. I menyfönstret som öppnas skrivs namnet in med XD9:s klaviatur och CURSOR + / -knapparna. Bekräfta att Du vill spara med F10 Save eller av bryt proceduren med F5 Escape. För att ladda en fil med extensionen.reg till XD9:s Flash/RAM-minne gör Du så här: Tryck på knappen DISK och välj hårddisk/diskett med VALUE + / -knapparna eller via F5 Folder Choice och sedan F8 Registration. Välj fil med VALUE + / -knapparna och bekräfta med knappen F2 Load. ATT VÄLJA OCH SPARA EN SINGLE REGISTRATION Du väljer Single Registration med knappen F7 Registration Mode i menyn F3 Utility. Skriv sedan numret på den Single Registration/Register på diskett eller i vald folder på hårddisk. En folder eller diskett kan spara upp till 999 Single Registration-filer. De numreras automatiskt i den kronologiska ordning de sparas, medan filer alltid sparas och visas i alfabetisk ordning. I båda fallen kan en lista över Single-registreringar visas via knappen DISK. Då visas aktuella Single-registreringar när en fil sparas eller när Du vill ladda via VALUE + / -, F10 Select och/eller F2 Load-knapparna. Kom ihåg: En Single-registrering kan inte laddas genom att skriva in numret i menyn Disk. Därför måste en Single-registrering väljas på vanligt sätt, eller via huvudmenyfönstret med knappen EXIT. Skriv därefter in numret på den Single-registrering som ska laddas (med REG. aktiverad). För att spara en Single Registration på diskett (.SRG-filextension) måste alltid en folder väljas där.srg-filen ska sparas (hårddisk/diskett). Tryck på knappen SAVE/ENTER. Tryck på F1 Registr. Ett nytt menyfönster öppnas. Skriv namnet på Single Reg med XD9:s klaviatur och CURSOR + / -knappar. Bekräfta att Du vill spara med F10 Save eller avbryt proceduren med knappen F5 Escape. LADDA TEXT OCH MIDI-FILER AUTOMATISKT Den här funktionen är en av XD9:s mest användbara funktioner. Det är en smart genväg, speciellt användbar live för att slippa en mängd knapptryckningar vilket oftast hör till om man ska ladda en fil. På XD9 är det ingen skillnad mellan Single eller Block Registrations. För att ladda text- (.TXT) eller MIDI-fil (.MID) automatiskt måste registreringsminnet ha samma namn som text och/eller MIDI-fil. MIDI-filen kan spelas via menyn SONG PLAY för att sedan trycka på knappen START. INSTÄLLNINGSPARAMETRAR FÖR REGISTRERINGSMINNET Ibland kan det vara praktiskt att undvika att en Registration sparar och/eller styr alla funktioner i ett registreringsminne. Ett exempel är om inställningarna för ett Vocal Set eller en effektinställning ska ändras live. Du kan undvika att använda en speciell funktion används i ett registreringsminne genom att: Från huvudmenyfönstret trycker Du på knappen F3 Utility. Välj F6 Registration Menu. I menyfönstret för F6 Registration Menu visas globala funktionsinställningar i menyfönstrets mitt, och funktionsknapparna vid menyfönstrets sidor. Knapparna F3 Keyb&Util och F5 Arrange når nästa menysida. För att markera parametrar i fönstrets mitt används CURSOR + / -knapparna som aktiveras/stängs av med F10 Select. Den första gången Du når menyn F6 Registration Menu visas bara globala inställningar. Här följer en kort beskrivning: Global: Stänger av funktionerna: MIDI, Left Control, Arrange Mode, Drum Mixer, Utility, Play Control, Effect&Micro, 2nd Voice, Global Transpose och Left Level. 76

77 F2 Drum Mixer: Funktion för att stänga av paramerinställningar i menyn Drum Mixer. F3 Keyb&Util. 1/2: Funktion för paramerinställningarna: Octave, Portamento, Harmony, Pianist, Vocalizer, 2nd Sustain, 2nd Split, Velocity Curve och Rotor Wheel. F3 Keyb&Util. 2/2: Funktion för parameterinställningarna; Accordion, Modulation Assign, Modulation Rate, Tune, Vibrato, Portamento Time, Bend Parameter, Footswitch, Arabic Menu och Arabic Mode. F4 Eff&Micro: Funktion för att stänga av paramerinställningar i menyn som: Global Reverb, Right Reverb, Reverb Type, Chorus Type, Delay Type, Distortor Type och Microphone Parameter. F5 Arrange 1/4: F5 Arrange 2/4: F5 Arrange 3/4: F5 Arrange 4/4: F6 Tabs: F7 Save: F8 Default: F9 Auto Switch: F10 Select: Funktion som styr parametrar för; Jump Intro, Jump Fill, Manual Bass, To Root, To Lowest, Lock, Split, Interactive On/Off och Interactive Mode. Funktionsparametrar för; Program Change, Volume, Reverb, Effect och Pan Pot. Funktion som styr parametrar för; Lower Hold, Lower Mute, Lower Mode, Bass Sustain, Bass Mono/Poly, Bass Boost, Bass Octave, Pedal Board, Bass To Pedal och 4Switch Mode. Funktion som styr parametrar för; Bass Lock, Lower Lock, Step Tempo, Sync Time och Chord Mode. Funktion som styr parametrar för; 2nd Voice, 1 Touch,Key Start and Key Stop. Funktion för att spara inställningar i Flash/RAM-minnet som finns kvar även när instrumentet stängs av. Funktion som återställer de ursprungliga fabriksinställningarna. Med funktionen aktiverad (On) stängs funktionen REG. av och Style väljs (några sekunders fördröjning) i stället för Registration, via det numeriska tangentbordet. När en parameter valts, ändrar F10 Select inställningen för funktionen. Kom ihåg: Alla Registrations lagrar inställningarna för alla de ovanstående parameterfunktionerna (som SPLIT, Foot Switch-inställningar m.m.) som Du kanske inte vill ska ändras när Du byter mellan två registreringsminnen. Det är då inställningsfunktionerna ovan är ett enkelt sätt att låta vissa inställningar frysas när Du byter mellan två registreringsminnen. 77

78 INSTÄLLNINGAR FÖR MENYN UTILITY I menyn Utility görs inställningar för fotomkopplare/pedaler, MIDI-dragspel och globala funktionsparametrar som påverkar hela Ketron XD9. Från menyfönstret trycker Du på F3 Utility för att nå den första menysidan välj sida 2 med PAGE + / -knapparna. Varje enskild grupp av inställningsparametrar nås via funktionsknapparna. UTILITY SIDA 1 / 2 F1 Accord.: F2 Modulation: Inställningsmeny för att använda XD9:s interna ljudmodul med MIDI-dragspel. Mer inf i kapitlet om MIDI-dragspel. Meny för att styra XD9:s modulationshjul. En beskrivning av funktionsparametrarna: F1 LFO Pitch: Med inställningen aktiverad (On) styr modulationshjulet mängden modulation som appliceras på LFO-filtret vilket ger en cyklisk vibratoeffekt. Parametern kan bara stängas av (Off) om en inställning för DCF, DCA, Cutoff och Wha är aktiv, för att styra modulationshjulet. F2 LFO DCF: Med inställningen aktiverad (On) styr modulationshjulet mängden modulation som appliceras på LFO-filtret på cutoff-filtret. F3 LFO DCA: Med inställningen aktiverad (On) styr modulationshjulet mängden modulation som appliceras på LFO/amplitud vilket ger en cyklisk tremoloeffekt. F4 Cutoff: Med inställningen aktiverad (On) styrs cutoff-filtret direkt via modulationshjulet och kan styra övertonsregistret på ett instrumentljud. Kan inte användas om F6 Wha Wha är aktiverad. F5 Escape: För att återvända till huvudmenyfönstret i menyn Utility. F6 Wha Wha: Med inställningen aktiverad (On) styrs wha wha-filtret och ger det typiska "Shaft-soundet" via modulationshjulet. Kan inte användas om F4 Cutoff är aktiverad. F7 To Swell: Med inställningen aktiverad (On) kontrolleras alla valda funktioner som volympedal (extra tillbehör) i stället för modulationshjulet. F8 Mod Rate: Inställningen (ändras med VALUE + / -knapparna) påverkar hur velocity-värdet styr LFO-filtret med modulationshjulet. F9 Mod Amou.: Inställningen (ändras med VALUE + / -knapparna och påverkar modulationsdjupet för effekten via LFO:ns filter. 78

79 F3 Pitch: Meny för att finstämning. En beskrivning av funktionsparametrarna: F1 Tune: Finstämning i Hertz för XD9 som ändras med VALUE + / -knapparna. Tryck på VALUE + / -knapparna samtidigt för 440 Hz. F2 Vibrato: Med inställningen aktiverad (Off) stängs vibratoeffekten av på de ljud som använder effekten. Är ljudet samplat med vibrato påverkas det inte. F3 Portament.: Styr portamentoeffektens hastighet. Inställning görs med VALUE + / -knapparna. F4 Legato: Med inställningen aktiverad (On) är portamentoeffekten monofonisk och hörs endast om Du spelar "så bundet som möjligt (legato) ". Med inställningen avstängd (Off) är portamentot polyfoniskt och hörs också även om inte tonerna spelas samtidigt. Effekten är användbar för t.ex. violin och blåsinstrumentljud. F5 Escape: För att återvända till huvudmenyfönstret i menyn Utility. F6 Bend Valu: Inställningen (ändras med VALUE + / -knapparna) påverkar inställningen för Pitch Bend-hjulet i halva tonsteg. F7 Bend LFO: Kontrollerar vibratots djup (LFO) till Pitch Bend- hjulet. Intensiteten modifieras med VALUE + / -knapparna. F8 Bend DCF: Styr filter-cutoff till Pitch Bend-hjulet och ändras med VALUE + / - knapparna. F9 Bend DCA: Styr amplituden som styr Pitch Bend-hjulet och ändras med VALUE + / -knapparna. F4 Footswitch: Du kan ansluta två slags fotpedaler - FS13 med 13 pedaler/fs6 med 6 pedaler (extra tillbehör) till Ketron XD9. Båda ger Dig utökade möjligheter att styra XD9:s funktioner (många som fanns på Ketron X1) framförallt live. F4 Footswitch: Meny för att visa vilka funktioner som kan styras av en pedal. För att ändra inställningar används CURSOR + / -knapparna för att välja pedalswitch och VALUE + / -knapparna för att ändra funktionsinställningen bland följande inställning ar: Sustain Count In Snare Off Wha-wha Arabic_6 Swell Soft Key Start Hi-Hat Off Chorus Arabic_7 Transposer Sostenuto Key Stop Cymbal Off Reverb Arabic_8 Transposer + Arranger A Tap Tempo Tom/FX Off Distorsor Arabic_9 2nd Voice Arranger B Registr. Up Rim. Off Text Page - Arabic_10 Hold Arranger C Registr. Down Latin1 Off Text Page + Arabic_11 Fisa Left Drum Arranger D Tempo + Latin2 Off Vocalizer Arabic_12 Interact. Arr. (Forts nästa sida) 79

80 In./End 1 Tempo - Latin3 Off Jump Intro Arabic_13 Manual Bass In./End 2 minor Drum Lock Jump Fill Micro Dry Rotor On/Off In./End 3 7th Bass Lock Dry On Stop Fade Out Lead On/Off Fill 1 m7th Chords Lock Arabic_1 Crash Pianist Fill Fall Off Arabic_2 Voice Down 6th Fill 3 Dim Shake Arabic_3 Voice Up 7th+ Break Glide Overdrive Arabic_4 Harmony Bassist Start/Stop Kick Off Delay Arabic_5 Program I menyn Footswitch används F5 Escape för att återvända till menyn Utility samt F10 Default för att återställa XD9:s fabriksinställningar. Modifieringen sparas med SAVE/ENTER eller i Flash/RAM-minnet med F10 Save. Avbryt sparproceduren med F5 Escape återvänd till förra menyn med F4 Undo. F5 Swell: Funktion som när den aktiverats låter en volympedal styra volymen för melodisektionen. F6 Regis. Menu: Meny för att styra enskilda inställningar i ett registreringsminne, se tidigare beskrivning. F7 Regis. Mode: Meny för att styra de enskilda inställningar som inte ska påverkas om ett Registreringsminne från Block-registrering eller Single-registrering väljs. F8 Test: F9 Song Mode: F10 Song Expr.: Aktiverar/stänger av funktionen för text i Arranger/Song Play. Väljer accesstid för en MIDI-fil som lagrats på extern hårddisk. Välj mellan Normal starta på det första taktslaget och Fast uppspelningen startar från inledningen av MIDI-filen (utan att bry sig om annan lagrad data innan första taktslaget). Det ger en möjlighet att snabbt och enkelt kunna spela upp många MIDI-filer utan avbrott. Med inställninge Yes aktiverad styr volympedalen hela instrumentets volymstyrka. UTILITY-MENYN SIDA 2 / 2 Menysida 2 nås med hjälp av PAGE+knappen. Följande funktioner är tillgängliga: F1 Vocal Ch.: F2 Arabic: Funktion som kan låsa (Lock) MIDI-kanalen för Vocalizer-funktionen oavsett MIDI-fil. Då behöver Du inte ställa om MIDI-kanalen för olika MIDI-filer. Meny för inställning av andra stämningar än den västerländska tempererade skalan, i första hand "arabiska skalor". I menyfönstret visas en klaviatur i oktaven mellan C5 till B5. Markera tonen som ska stämmas om (modifieras) vilket öppnar en meny där värdet skrivs in i cent, där 50 cent motsvarar 25 % av ett tonsteg. Värde modifieras med VALUE +/- knapparna. Genom att trycka på klaviaturens tangent, inaktiveras den förra inställningen och återgår till vanlig stämning. Följande parametrar är tillgängliga: 80

81 F1 Left: Inställning för att bekräfta att den inställda arabiska skalan också används för Arranger- och Lower-delens ljud. Om inställningen är avstängd (No) tas den arabiska skalan inte bort från den vänstra delen av klaviaturen. F5 Escape: För att återvända till huvudmenyfönstret Utility. F6 Footswitch: Om inställningen Note Mapping används kan den inställda arabiska skalan också spelas med fotpedal. Om Du valt inställningen Arabic Set kan 1 av 13 arabiska skalor väljas direkt via fotpedalen. F10 Normal: Funktion för att återgå till vanlig, stämning. När modifieringen är avslutad kan de sparas som en av 13 tillgängliga användarskalor. Tryck på knappen SAVE/ENTER för att komma till menyn med tillgängliga minnesplatser. De markeras via CURSOR + / - knapparna. Med knappen F10 Save sparas skalan på vald minnesplats och med F5 Escape återgår teckenfönstret till föregående menysida. Med extratillbehören FS6/FS13 kan aktivering av arabiska skalinställningar göras via fotpedal. F3 Harm Mode: Funktionsknapp som gör att knappen HARMONY kan användas för att aktivera den arabiska skalfunktionen i ställe för funktionen Harmony som vanligt F4 Password: F5 Page Memo: F6 Video: F7 Disp. Time: Används för att välja lösenord som spärrar hårddiskens foldrar. Med funktionen aktiverad måste lösenordet användas för att modifiera eller spara data. Lösenordsfunktionen utnyttjas av senast använd folder via F1 Modify. Om inget lösenord kopplats till foldern skrivs ett namn (inte mer än sex tecken) i menyns ruta New och bekräftas med knappen F10 Confirm. Om ett äldre lösenord finns skriv det först (Old) och sedan det nya (New). Med F5 Escape återvänder Du till menyns huvudfönster. Tryck sedan på F10 Confirm för att bekräfta och F5 Escape för att återvända till menyns huvudfönster. Sparar sista menysidan i varje meny, för att kunna visa den först nästa gång menyn väljs. Val av videosystem via VALUE + / -knapparna. PAL (Europa), NTSC (USA), SVHS (Super VHS Europa), SVHS NTSV (Super VHS USA), Monitor (VGA-datormonitor) och avstängd (OFF - videokortet avstängt). Inställt värde modifieras med VALUE + / -knapparna. Inställningstiden visar hur länge e t t menyfönster är aktivt (öppet). Om funktionen är avstängd (Off) förblir fönstret öppet. F8 Disp. Mode: Om aktiverad (Autoclose) stängs menysidorna Voices/Styles när en inställning utförts och återgår till föregående menyfönster. F9 Style Sel: F10 Voice Sel: Inställning för Style. Med inställningen Group väljs Styles med funktionsknapparna på samma sätt som på Ketron SD1. Med inställningen Numeric väljs Style genom att skriva in numret 3 siffror) med hjälp av STYLES-knapparna (som på Ketrons X-serie). Inställning för Voice. Med inställningen Mode 1 är det sist använda ljudet/voice i en ljudfamilj det ljud som väljs när en ljudgrupp valts. Med inställningen Mode 2 väljs ljudet efter att Du valt en ljudfamilj och sedan valt ett ljud i den gruppen med funktionsknapparna. Då byts inte ljudet Du spelar som inställningen för Mode 1. 81

82 INSTÄLLNINGAR FÖR MIDI-DRAGSPEL XD9:s ljudmodul kan styras av ett MIDI-dragspel tack vare att den interna ljudmodulen är multitimbral med individuella stämmor, basljudets transponering, anslagskänsla samt val av basljud. Hur XD9 fungerar tillsammans med dragspel beror helt på dragspelets MIDI-implementering och funktionsparametrar. För vissa enklare MIDI-dragspel kan inte alla funktioner som beskrivs nedanför användas. ANSLUTNING AV MIDI-DRAGSPEL MIDI-utgången från MIDI-dragspelet kopplas med en MIDI-kabel till ingången MIDI Input 2 (Keyboard) på XD9 för att sedan aktivera inställningen för dragspel i menyn Accordion. AKTIVERING AV INSTÄLLNINGAR FÖR MIDI-DRAGSPEL Alla funktionsinställningar för MIDI-dragspel nås via huvudmenyfönstret. Tryck sedan på F3 Utility och sedan på F1 Accord, vilket öppnar ett nytt menyfönster. Med MIDI-dragspelet inkopplat aktiveras det med F10 som väljer mellan inställningarna; på eller av (Active/Inactive). Lämna menyn igen via knappen F10. I menyn för dragspel (Accordion) görs inställningar för att passa din spelstil. Tillgängliga inställningar är: F1 Chord Mode: Funktion för att välja mellan två inställningar för ackordspel. International är det oftast använda, medan Belgique används för dragspel s.k. "Belgiska ackord". F2 Left Velo: F3 Right Vel: Dynamikinställning för dragspel. Tryck på knappen F2 för val av olika velocityrespons. Med inställningen Fixed (samma velocity-värde) ställs värdet in med VALUE + / -knapparna. Samma funktion som ovan för högerhanden, dvs. melodistämman på dragspelet. F4 Left Drum: F5 Autochord: F6 Bas Sust: F7 Bas To Ch: F8 Bas Octav: F9 Lower Oct: F10 Accordion Mode: Aktiverad (On) kan två perkussionljud från XD9:s Drum-ljudssektion spelas samtidigt med basljud och två instrumentljud för dragspelets ackord-del. Välj mellan olika velocityinställningar för ackord och basstämmor med CURSOR +/- och sedan VALUE + / - knapparna för ljuden. Ändra inställt velocityvärde med CURSOR + / - och sedan VALUE +/- knapparna. Om Du inte vill använda ett ljud ställer Du in velocity på 0. Vi rekommenderar att Left Drum utnyttjas när Arranger inte används. Funktion för att eliminera autokomp och spela bas och ackordstämman själv. Ändrar inställning för sustain med VALUE + / -knapparna. Funktionen ger en längre klingande baston (sustain) med MANUAL BASS aktiverad. Med inställningen på (On) inkluderas igenkänningsfunktionen för ackordets baston för att skapa en mer varierad basstämma med hjälp av funktionen BASS TO LOWEST. Ändra inställning med VALUE + / -knapparna. Funktionen styr oktaveringsfunktionen för valt ljud med stämman MANUAL BASS aktiverad. Ljuden som används på Lower 1 & 2 kan byta oktav via VALUE + / -knapparna. Knappen F9 används till att växla mellan inställningarna. Inställning för att aktivera eller stänga meny för MIDI-dragspelsfunktioner. 82

83 SPARA INSTÄLLNINGAR FÖR MIDI-DRAGSPEL Tack vare funktionen Startinställningar (Power On Setup) kan alla inställningar lagras och laddas automatiskt när instrumentet startas. Tryck på knappen SAVE/ENTER och sedan F3 Power On Setup. Tryck på F10 Save för att spara inställningarna i Flash/RAM-minnet. MIDI-INSTÄLLNINGAR FÖR DRAGSPEL När dragspelet kopplats in och aktiverats via knappen F10 Active öppnas menyfönstret MIDI Accordion 1 där Du gör inställningar för klaviaturens MIDI-kanaler. Inställningen MIDI Accordion 1 är den vanligaste inställningen för dragspel. Inställning för mottagar MIDI-kanaler modifieras via F6 MIDI, och sedan på F2 Channel Receive. Som Du ser på bilden är Accordion-inställningen aktiverad med F10/Accordion 1. För att ändra används CURSOR + / -knapparna och sedan skrivs en ny MIDI-kanal in med VALUE+/-knapparna. Inställningarna i menyn är följande: Right Channel: Left Channel: Bass Channel: Drum Channel: Inställning för den mottagande MIDI-kanalen för melodistämma (Right). Inställning för mottagande MIDI-kanal/vänster hand, dvs. Arrangerns ackord-del. Inställning för mottagande MIDI-kanal för basstämman: Manual Bass. Val av mottagar MIDI-kanal så att perkussionljud kan spelas med Left Drum aktiverad. För att spara inställningar tryck på SAVE/ENTER, sedan F10 Save. Mer info i sektionen om MIDI. SNABBGUIDE FÖR ATT ANSLUTA ETT MIDI-DRAGSPEL Anslut en MIDI-kabel till dragspelets MIDI Out och koppla den till XD9:s MIDI-Ingång 2. Från huvudmenyn tryck på F3 Utility, sedan F1 Accordion och ställ funktionen F10 på Active (aktiverad). Om Du inte kan spela ljuden från dragspelet (Right, Lower och Chords), tryck på EXIT, sedan F6 MIDI samt F2 Channel Receive. Där ställs in MIDI-kanalerna, så att de överenstämmer mellan XD9 och MIDI-dragspelets med CURSOR + / - och sedan VALUE + / -knapparna. Om Du ändrat inställningar måste de också sparas med knappen SAVE/ENTER, sedan F10 Save för Accordion 1 som väljs automatiskt då dragspelsmenyn aktiveras. Ketron XD9 har två inställningar för MIDI-dragspel; Accordion 1 används med XD9:s Arrangerdel medan Accordion 2 kan styra 16 MIDI-kanaler på XD9. Alla inställningar i menyn Accordion kan sparas i e t t registreringsminne. För att aktivera Manual Bass-funktionen tryck på LEFT CONTROL och sedan på F3 Manual Bass. Kom ihåg: Det vanligaste problemet återfinns oftast i MIDI-inställningarna för dragspelet. Om fler än ett MIDI-instrument ansluts, är det enklast att ändra inställningen på XD9 istället för på dragspelet. 83

84 INSTÄLLNINGAR MIDI MIDI (Musical Instrument Digital Interface) är ett standardiserat kommunikationsgränssnitt som används för att sända och ta emot MIDI-data. Informationen innehåller digital information som "översätts" av mottagande instrument till toner, tonlängd och MIDI-kommandon. MIDI gör helt enkelt att musikinstrument kan kommunicera och "förstå varandra" genom att digitala instruktioner skickas mellan dem. Via MIDI kan Du ansluta en Mac eller PC med programvara till XD9, andra ljudmoduler eller en annan klaviatur men också styrinstrument som MIDI-dragspel, gitarr eller sax. Det finns en uppsjö av litteratur med tips om MIDI och dess tillämpningar, gör en sökning på ditt bibliotek eller Internet, hittar Du massor av värdefull information. Det är viktigt att skilja mellan MIDI-protokollet från användandet av Standard MIDI-filer. MIDI-protokollet är utgångspunkten för MIDI-filer. Med sin ansenliga polyfoni kan XD9 arbeta med 32 MIDI-kanaler samtidigt vilket gör att XD9 kan styra 16 MIDI-kanaler från klaviaturen, uppdelade på melodi och autokomp. De andra 16 MIDIkanalerna utnyttjar den interna ljudmodulen via MIDI-ingång 1 och kan spela upp dessa samtidigt helt i enlighet med General MIDI-protokollet. Samma 16 MIDI-kanaler spelar upp MIDI-filer i Song Play och XD9:s sekvenser. Ketron XD9:s funktionsinställningar används för att styra alla MIDI-stämmor och MIDI-kanaler av 32 tillgängliga. Vi rekommenderar att inga MIDI-kablar längre än 5 meter används för att undvika problem och felaktigheter i MIDI-kommunikationen. Kom ihåg att XD9 skiljer mellan programmering av General MIDI-delen och de som används i XD9:s ljud-del. Globala MIDI-inställningar görs från huvudmenyn via F1 GM och inställningar för klaviaturen nås via F6 MIDI. ANVÄND XD9 SOM EN GENERAL MIDI-LJUDMODUL För att nå XD9:s MIDI-inställningar måste en MIDI-fil laddas från Song Play, sekvenser eller via MIDI In 1 (GM). Det finns en meny för F1 GM Part i menyn Song Play som används för att modifiera inställningar för varje ljud (Part) vilket beskrevs i avsnittet om Song Play. Inställningar för MIDI IN 1-ingången (GM) nås via F1 GM. Inställningar som görs där kan inte sparas, till skillnad mot ändringar gjorda i Song Play. MODIFIERING AV EN ENSKILD STÄMMA (PART) Från huvudmenyfönstret, tryck på F1 GM Part för att komma till editeringsmenyn för GM. Ljudets namn (Part) visas i mitten av teckenfönstret. De inställningar som kan modifieras finns vid menyfönstrets sidor och väljs via funktionsknapparna F1-F10. Under det visas aktuellt instrumentljud och den effekt som används. I menyfönstrets nedersta del visas alla 16 MIDI-kanalernas aktivitet (via MIDI in 1) något som gör det enklare att hitta en stämma som ska modifieras. Förflytta dig mellan stämmorna (part) med PAGE + / -knapparna. Markera funktion med F1-F10 och ändra inställningsvärde med VALUE + / -knapparna. 84

85 Varje spår kan använda instrumentljud från bankerna: Voice eller användarljud (User). Val av ljud utförs som vanligt via knapparna: VOICES, USER VOICE, PAGE+/- samt funktionsknapparna F1-F10. Tillgängliga effekter: Chorus, Distorsor, och Delay. Modulationseffekter nås via menyn F3 Chorus/Distorsor/Delay. F1 Volume: F2 Reverb: F3 Chorus/Dist/ Delay: Ändrar inställt volymvärde för inspelningsspåret med VALUE + / -knapparna. Om båda knapparna trycks ned samtidigt görs en "reset" av inställningen. Inställning av reverbeffekten för enskilt spår som görs med VALUE + / -knapparna. Om båda knapparna trycks ned samtidigt görs en "reset" av inställningen. Ändrar vald effekt för spåret. Välj mellan effekterna Chorus, Distorsor och Delay med CURSOR + / -knapparna. Inställningen modifieras med VALUE + / -knapparna. Om båda knapparna trycks ned samtidigt görs en "reset" av inställningen. I menyfönstret visas den effekt som är aktiverad vid F3 och ljudets namn. F4 Panpot: Ändrar placeringen av ljudet i stereoljudbilden för spåret och modifieras med VALUE + / - knapparna. Tryck på båda samtidigt för att flytta ljudet till stereobildens mitt. F5 Filter: F6 Key Shift: F7 Channel Tx/Rx: I menyn GM Part Filter kan en MIDI-fils kontrolldata filtreras bort. Till exempel kan en MIDI-fils data för modulation eller andra MIDI-kontrolldata på ett instrumentljud när en MIDIfil spelas. Filterfunktionen kan också användas för att styra en extern ljudmodul. Via F5 Filter nås en uppställning av funktioner: tryck på funktionsknapparna F1/F6 för stämma 1-4, F2/F7 för stämma 5-8, F3/F8 för stämma 9-12 och F4/F9 för stämma När Du markerat den stämma (Part) som ska använda MIDI-filterfunktionen, bestäms vilken kategori av MIDI-kontrolldata som ska filtreras bort med VALUE + / -knapparna. Aktivera filtret via F10 på/av (On/Off). När filtret är aktiverat visas texten [ON] bredvid det MIDIkontrolldata som ska tas bort. De MIDI-kontrolldata som kan filtreras är: Notes: Alla toner på MIDI-kanalen. Control Change: Alla MIDI-kontrolldata på MIDI-kanalen. Program Change: Alla Programbytes MIDI-data. After Touch: All aftertouch MIDI-data Pitch Bend: All Pitch Bend MIDI-data. Volume: Alla MIDI-data för Control Change 07 Volume. Pan: Alla MIDI-data för Control Change 10 Panorering. Reverb: Alla MIDI-data för Control Change XX Reverb Send. Chorus: Alla MIDI-data för Control Change XX Effect Send. Modulation Wheel: Alla MIDI-data för Control Change 01 Mod. Expression: Alla MIDI-data för Control Change 11 Expression. RPN: Alla MIDI-data för Control Change XX RPN. NRPN: Alla MIDI-data för Control Change XX NRPN. För att lämna menyn F5 Filter, tryck på EXIT och återvänd till Song Play. Funktion som ändrar transponering av vald stämma (Part) med +/-24 halva tonsteg. Ändra värde med VALUE + / -knapparna. Tryck på båda för att återgå till normal transponering. Tryck på knappen F7 för att växla mellan inställningarna: TX (sändkanal för MIDI) och RX (mottagarkanal för MIDI). Du kan också ändra mellan TX/RX med VALUE + / -knapparna. Om inget annat anges använder spåret samma kanal som stämman (Part). 85

86 8 Part Mode: Väljer hur stämman ska arbeta med hjälp VALUE + / -knapparna. Välj mellan: Voice: Spår som dedikerats för en instrumentstämma (Part). Drumset: Spår som dedikerats för ett Drum Set. Drum2: Spår som dedikerats för Live Drum. Vocalize: Spår som dedikerats för Vocalizer. På grundval av inställningarna kan följande inställningar väljas: Drum Set, Live Drum, Vocal Set medan däremot val av funktionerna Voice och Drum Set som vanligt. Inställningarna för Drum 2 and Vocal Set måste väljas via VALUE + / -knapparna. Förändringar av grundinställningen gör i vissa fall att andra ljudmoduler (med samma inställningar) låter konstigt men ger det mest musikaliska resultatet på XD9. F9 Mute: F10 16 Parts: Om funktionen ör aktiverad [ ], tystas stämman (mute) i den spelade MIDI-filen. Funktion för att se alla 16 MIDI-kanalers inställning för en parameter. MODIFIERING AV 16 PARAMETERSTÄMMOR PART I menyn för GM Part Volume kan inställningen av en enstaka funktionsparameter kontrolleras (för alla 16 MIDIkanaler) som volym via F10 16 Parts. För att snabbt kunna modifiera en parameter, välj menyn GM Part, tryck sedan på F10 16 Parts för att se funktionsvärdet på alla 16 MIDI-kanaler som visas i ett schema i menyfönstret. Använd F1/F6 för stämma 1-4, F2/F7 för 5-8, F3/F8 för 9-12 och F4/F9 för När en stämma (Part) markerats kan värdet ändras med VALUE + / -knapparna. Tryck på båda samtidigt för att återgå till tidigare inställning. De funktioner som kan modifieras fördelas på 7 menysidor (1/7) och väljs med PAGE + /-knapparna. Funktionerna är volym, reverb, effekter, panorering, transponering, sänd/mottagarkanal för MIDI som tidigare förklarats i bruksanvisningen. Funktionsknappen F10 tystar bara markerad stämma (Part) från uppspelning. XD9:S MIDIFUNKTIONER Från huvudmenyn, tryck på knappen F6 MIDI för att komma till XD9:s MIDI-meny. Varje MIDI-funktion visas med dess inställda värde. Flytta markören med CURSOR +/- och ändra värde med VALUE + / -knapparna. MIDI-INSTÄLLNINGAR - MIDI SET UP För att förenkla programmeringen av XD9 utnyttjas funktionen; MIDI Set Up, en minnesfunktion som sparar inställning för MIDI-kanalernas mottagning/sändning. De modifieras i menyerna: Channel Transmit och Channel Receive. Om inställningar ändrats, sparas det med SAVE/ENTER. Följande inställningar är tillgängliga: F4 Undo: F5 Escape: F9 Default: F10 Save: För att återvända till menyn för MIDI-inställningar för tidigare inställningar. Återvänder till menyfönstret för MIDI-inställningar utan att spara. Återställer XD9:s fabriksinställningar. Bekräftar att de nuvarande inställningarna för MIDI ska sparas. För att ställa in XD9 med önskade Startinställningar (Power On Setup) gör så här. När Du gjort alla inställningar och befinner dig i huvudmenyfönstret via F5 Escape, tryck på SAVE/ENTER, sedan F3 Power On Setup för att sedan bekräfta att inställningen via F10 Save. Se avsnittet om Startinställningar - Power On Setup. 86

87 MIDI-MENYNS F1 Channel Transmit: PARAMETRAR Funktionsinställning för att "matcha" sändande MIDI-kanal med MIDI Out för varje del av XD9. Följande inställningar är tillgängliga: F4: Byter mellan två inställningar; Channel Transmit/Channel Receive. F5 Escape: Återvänder till huvudmenyfönstret för MIDI-inställningar. F10 MIDI Setup: Används för att välja föregående MIDI-inställning. Om inställningarna ändras, raderas de föregående när Du sparar med SAVE/ENTER. F2 Channel Receive: För att "matcha" inställningarna mellan mottagna MIDI-data (från MIDI Ingång 2 - Keyboard) till varje sektion av XD9. Funktionen är identisk med F1 Channel Transmit. F3 Transpose Transmit: F4 Transpose Receive: F5 Filter Tx: Inställt värde för transponering (för en sektion), vilket sänds via MIDI OUT. Inställt värde för oktavtransponering i oktaver, vilket tas emot via MIDI In 2 (Keyboard). MIDI-filter inställningar för att ta emot eller filtrera bort Pitch Bend, Control Change- och System Exclusive-data. Vilka MIDI-data som filtreras bort väljs med CURSOR + / - knapparna och aktiveras/spärras med F10 Select. När filtret är aktiverat visas [ * ]. F6 Filter Rx: Samma som ovan men för MIDI-data som tas emot via MIDI Ingång 2 (Keyboard). 87

88 F7 Program Change Tx: Funktion för val av hur mottagna MIDI-data ska sändas vidare via MIDI Out. Funktionen aktiveras eller stängs med F10 Select. Funktionsknappen 2nd/Prog gäller för både Second Voice och Program-ljud. Voice 1-4 är de fyra ljud som bildar ett Programljud. F8 Program Change Rx: F9 Clock SoftThru: Samma som F7 Program Change Tx. För MIDI-data mottagen av MIDI In 2 (Keyboard). XD9 kan ta emot och sända MIDI-klocka (MIDI Clock) vilket används för synkfunktioner i Arranger, Song Play och av XD9:s sekvenser. Hur START-knappen fungerar, fastställs av dessa inställningar som markeras med CURSOR + / -knapparna och ändras med VALUE +/-knapparna. De är: Clock Out: Med funktionen aktiverad skickar XD9 MIDI-klocka via MIDI Ut och kan då styra till exempel en extern sekvenser. Clock In: Med funktionen aktiverad tar XD9 emot MIDI-klocka från MIDI ingången men kan inte använda sina frontpanelknappfunktioner. Soft Thru 1: Med funktionen aktiverad tas MIDI-klockdata in via MIDI In 1 (GM) skickas vidare via MIDI Out. Soft Thru 2: Med funktionen aktiverad tas MIDI-klockdata in via MIDI In 2 (Keyboard) skickas vidare via MIDI Out. F10 Utility: Meny för modifiering av XD9:s MIDI-anslutningar som markeras genom att trycka på en funktionsknapp. Följande funktionsparametrar är tillgängliga (forts. nästa sida): 88

89 F1 MIDI In 1: Ändrar inställning mellan GM/Keyboard för MIDI in 1. F2 MIDI In 2/Computer: Samma som ovan plus inställning för Interface. F3 MIDI Out: Val av grupper av MIDI-kanaler som skall skickas via MIDI Out. F4 Computer Out: Som ovan, för MIDI-kanaler som skickas till Mac/PC. F5 Escape: För att återvända till huvudmenyn för MIDI-inställningar. F6 Computer: Val av till vilken dator som XD9 ska anslutas. F7 Local On/Off: Avstängd (Off) kan XD9 bara styras via MIDI In-data, inte klaviaturen. VAL AV PROGRAMLJUD, ONE-TOUCH OCH REGISTRERINGSMINNE VIA MIDI Programljud: Skickar programbyteskommandot (Program Change) till melodistämmans (Right) MIDIkanal. För att programbytet ska fungera kontrollera att PROGRAM är aktiverad. One Touch: Registration: Skicka programbyteskommandot (Program Change) till melodistämmans (Right) MIDI-kanal. För att programbytet ska fungera kontrollera att 1 TOUCH är aktiverad. Skicka programbyteskommandot (Program Change) till registreringsminnets (Registration) MIDI-kanal. Inställningen för REGISTRATION påverkar inte utförandet av kommandot. 89

90 XD9 - DISKETT & HÅRDDISK-FUNKTIONER Ketron XD9 har diskettstation som läser både 720 Kb (DD) och 1,4 MB-disketter (HD) och kan anslutas till en extern hårddisk. XD9 använder DOS för disketthantering och kan därför läsa och byta filer skapade på PC och Mac-datorer. Anslutning till PC finns på XD9:s baksidespanel för att kunna använda hårddisken direkt via Ketron FT, en specialdesignad programvara som kan laddas ned gratis från Ketrons hemsida: FIL-FUNKTIONER OCH ANVÄNDNING AV HÅRDDISK Med ungefär samma tillvägagångssätt som på en Mac eller PC-dator, kan XD9 skapa foldrar, kopiera, ändra namn och radera filer från hårddisken. Hårddisken kan spara upp till 99 Foldrar med max. 999 filer i varje. Alla filer och foldrar visas i alfabetisk ordning men tilldelas också ett nummer. Numret ges i den kronologiska ordning som filerna skapades på hårddisken. I vissa fall måste en fil eller folder väljas eller laddas genom a t t numret skrivs in via det numeriska tangentbordet (STYLES). GENERELLA REGLER Alla filer inuti en folder handhas på följande sätt: Filer placeras i alfabetisk ordning i mitten av menyfönstret. Använd VALUE +/ -knapparna för att bläddra i listan. Välj fil som ska laddas in, kopiera, ge den nytt namn tryck på knappen F10 Select. För att välja följande menysidor - som visas med en pilmarkering - tryck på CURSOR-knapparna. Ladda en markerad fil genom att trycka på F10 Select och sedan F2 Load. För att kopiera en fil från diskett/hårddisk, tryck på F4 Copy. För att radera en fil det går INTE att få tillbaka den - tryck på F6 Delete. För att ge en sparad fil nytt namn, tryck på F7 Rename. Folder välj genom att skriva in filens nummer med hjälp av det numeriska tangentbordet (STYLES). Om Du vill konvertera en.kar-fil till en MIDI-fil när Du avbrutit tryck på F3 Convert. HÅRDDISK-FUNKTIONER XD9 har några funktioner som förenklar inladdningen av filer f rån en extern hårddisk. XD9 kan visa allt innehåll i en folder, eller bara en enda filtyp. XD9 kan inte visa allt på hårdiskens utan bara en folder åt gången. F1 Dir : F2 Load: F3 Save: Används för att visa folderns innehåll, oavsett filtyp. Inställningen Global visar alla filer. Funktion för att ladda markerad fil, om ingen annan fil valts via F10 Select. Om Du valt en (eller fler) filer via F10 Select laddas de markerade med pilsymbol [ >]. Om Du vill ladda alla filer från en folder (inte för många), tryck på VALUE + / -knapparna samtidigt. 90

91 Meny för att välja filer som ska sparas (och också folder). När en fil valts visas en andra menysida med filer av samma typ i den visade foldern. Det gör att Du kan se filernas namn innan Du sparar med hjälp av F3 Save. Nytt namn kan skrivas in med klaviaturtangenterna, CURSOR +/- och PAGE + / -. F5 Escape avbryter förfarandet och F10 Exec konfirmerar sparandet. Det finns följande alternativ: F1 Global: För att återvända till föregående menysida. F2 Single Program: Sparar det valda Programljudet. F3 Single Registration: Sparar den valda Single-registreringen. F4 Pattern: Sparar Pattern i Flash RAM-minnet, välj Pattern med VALUE + / -knapparna. F5 MIDIfile: Om en MIDI-fil laddats eller spelats in gör F5 Midifile i menyn F3 Save att en.kar-fil kan konverteras till en MIDI-fil (F3 Concert). F6 Custom Styles: Sparfunktion för en Custom Style (i Flash/RAM-minnet) men inte enskilda stämmor/midi-data. F7 Program: Sparar det valda Programljudet i en enda fil. F8 Registration: Sparar alla Registreringar i minnet i en enda fil. F9 Text: Används ej. F10 Others: meny fönster där följande kan väljas: F1 Userdrum: Sparar User Drums i minnet. F2 Uservoice: Sparar User Voice i minnet. F3 Vocalset: Sparar Vocal Sets i minnet. F4 Copy: Funktion för att kopiera filer från diskett till hårddisk eller tvärtom. Kopiering från en folder till annan folder beskrivs i avsnittet F8 Folder. När Du kopierar från diskett till hårddisk måste alltid en destinationsfolder väljas. Aktivera funktionen DISK i menyn Disk. Välj alternativet HARD DISK med PAGE + / -knapparna. Välj destinationsfolder med det numeriska tangentbordet (STYLES). Om Du inte vet folderns nummer, tryck på F8 Folder för att visa befintliga alternativ. Från den menysidan kan Du också skapa en ny folder via knappen F1 New. Vald folder visas på menyfönstrets översta rad. När Du valt folder kan Du återvända till menyfönstret Floppy Disk med PAGE + / -knapparna för nästa åtgärd. Först väljs fil/er som ska kopieras med följande funktioner: VALUE + /-knapparna: för att gå från en fil till nästa av de visade. CURSOR + / - knapparna: för att gå till nästa grupp av filer om det finns fler. F10 Select-knapparna: för att bekräfta vilka filer som ska kopieras. Det visas med en pilsymbol [ ]. Om Du trycker på båda VALUE + / -knapparna samtidigt, markeras alla filer på en diskett. Om det finns filer med olika filextensioner, används F5 File Choice. Via den funktionsknappen öppnas ett nytt menyfönster där den filtyp väljs, som ska visas i menyfönstret. Kom ihåg: Du måste välja ett Pattern, inte en Custom Style för att ladda en Style. När Du markerat de filer som ska kopieras, tryck på F3 Copy för att inleda kopieringen. I menyfönstret visas originalfilen (Copy ) och destination för filen (From To ) med e t t antal andra funktionsval. (Forts. nästa sida) 91

92 I mitten av teckenfönstret visas filens namn. Du kan välja en annan fil med det numeriska tangentbordet och via CURSOR + / -knapparna. Du kan kopiera en fil i taget genom att markera den och trycka på F10 Execute. Om Du inte ändrat filnamnet kommer den kopierade filen att ha samma namn som originalet. När kopieringen avslutats kommer nästa fil i listan att markeras. Om Du valt flera filer för kopiering kan Du hoppa över en (eller flera) med F8 Skip. Med F9 Copy All kopieras alla markerade filer som valts och behåller sitt originalnamn. Med F9 Escape lämnas menyn och avbryter kopieringen. KOPIERING FRÅN HÅRDDISK TILL DISKETT När Du placerat en diskett (med tillräckligt minnesutrymme) i diskettstationen måste Du hitta den folder som ska en fil ska kopieras. Gör så här: Tryck på knappen Disk. Välj folder med det numeriska tangentbordet (STYLES). Om Du inte vet folderns nummer, tryck på F8 Folder för att visa hårddiskens tillgängliga foldrar. Skriv sedan in numret på önskad folder med det numeriska tangentbordet och återvänd till föregående meny med F5 Escape. Du kan bara välja en typ av fil bland de som visas, via funktionen F5 File Choice och funktionsknapparna. Välj filer som ska kopieras enligt följande: VALUE + /-knapparna: för att gå från en fil till nästa av dem som visas. CURSOR + / - knapparna: för att gå till nästa grupp av filer om det finns fler. F10 Select-knapparna: för att bekräfta vilka filer som ska kopieras. Det visas med en pilsymbol [ ]. Om Du trycker på båda VALUE + / -knapparna samtidigt, markeras alla filer i en folder. När Du valt de filer som ska kopieras, tryck på F4 Copy. I det menyfönster som öppnas visas texten (Copy ) och destination för filen (From To ) och ett andra funktionsval. I mitten av menyn visas den först valda filen. Du kan välja en annan fil med XD9:s klaviatur och CURSOR + / - knapparna. Du kan kopiera en fil i taget genom att markera den och trycka på F10 Execute. Om Du inte ändrat filnamn kommer den kopierade filen att ha samma namn som originalet. När kopieringen avslutats kommer nästa fil i listan att markeras. Om Du valt flera filer för kopiering kan Du hoppa över en (eller flera) med F8 Skip. Med F9 Copy All kopieras alla filer som valts och behåller sitt originalnamn. Med F10 Escape lämnas menyn och avbryter kopieringen. F5 Files Choice: För att välja filer i aktuell folder. Funktionerna är samma som för F3 Save. F6 Delete: Raderar en eller fler filer, som väljs via F10 Select. En varning med följande valmöjlighete visas i menyfönstret; F7 Rename: F5 Escape: Avbryter raderingen. F10 Exec: Raderingen utförs. Används för att ge en fil nytt namn. Använd det numeriska tangentbordet (STYLES) och CURSOR + / -knapparna. Följande funktionsval visas: F5 Escape: Avbryter proceduren. F10 Exec: Bekräftar proceduren. 92

93 F8 Folder: Funktion för att organisera foldrar. Använd det numeriska tangentbordet (STYLES) för att välja folder. Följande funktionsval finns: F1 New: Skapar en ny folder som ges nästa lediga filnummer. Namnge filen med XD9:s klaviatur och CURSOR + / -knapparna. När Du är klar, bekräfta det via knappen F10 Exec eller avbryt proceduren med F5 Escape. F2 Delete: Används för att radera filer markerade med VALUE + / -knapparna eller det numeriska tangentbordet. Innan filer raderas visar XD9 en varningstext och två valmöjligheter; F5 Escape som avbryter raderingen eller F10 Exec, raderingen utföres. Om Du väljer att fortsätta visas de två valmöjligheterna en gång till som en extra garanti för att inte radera filer oavsiktligt. F3 Rename: Används för att ge en fil eller folder nytt namn. Markera dem med VALUE + / -knapparna eller skriv in filens nummer/namn via XD9:s klaviatur och CURSOR + / -knapparna. Följande funktionsval visas: F5 Escape - avbryter proceduren eller F10 Exec bekräftar proceduren. F4 Lock: Varje folder kan spärras för att inte kunna raderas eller namn ändras. För att aktivera spärrfunktionen väljs folder med VALUE + / -knapparna eller skriv namnet. Tryck sedan på knappen F4 Lock, så visas symbolen [ ] bredvid folderns namn. Flera foldrar kan spärras. För att ta bort en spärr markera foldern och tryck på knappen F4 Lock igen. F5 Escape: F6 Report: F7 Copy: För att återvända till föregående menysida. Skapar textfiler på diskett som visar hela innehållet i aktuell folder i alfabetisk ordning eller med filextension. Alla filer i en folder visas och kan läsas av både Mac/PC. Används för att kopiera filen med hjälp av VALUE + / -, CURSOR + / - eller F10 Selectknapparna från aktuell folder till en annan av hårddiskens foldrar. Följande funktioner finns tillgängliga: F5 Escape: Används för att återvända till föregående menyfönster. F8 Target Folder: Visar en förteckning över de filer som filen kan kopieras till. Välj fil med VALUE + / -knapparna. F10 Exec: Bekräftar filval genom F8 Target Folder ska kopieras. Gör så här: Välj folder där filen som ska kopieras finns. Tryck på knappen F7 Copy. Välj fil/er med VALUE + / -, CURSOR + / - eller F10 Select. Välj F8 Target Folder (destinationsfolder) med VALUE + / -knapparna. Bekräfta proceduren med F10 Exec eller avbryt med F5 Escape. Tryck på F10 Exec så öppnas ett nytt menyfönster där filen kan namnges med XD9:s klaviatur och CURSOR + / -knapparna. Följande menyval finns: F5 Escape: Avbryt och återvänder till föregående menyfönster. F8 Skip: Hoppar över nästa fil i listan. F9 Copy All: Kopierar alla filer utan att ändra filens namn. F10 Execute: Bekräftar att sparproceduren ska genomföras. 93

94 F9 Utility: Funktionen används för ställa in tempo, transponering av MIDI-fil, hårddiskens formatering och underhåll samt för att "skapa kedjor" av MIDI-filer för uppspelning. Följande funktioner finns tillgängliga: F1 Info: Visar hårddiskens kapacitet, antal lagrade foldrar och filer samt hur mycket ledigt utrymme som finns på hårddisken. F2 Tempo: Funktion för att ändra tempoinställningen på en MIDI-fil i aktuell folder. När menyfönstret visar listan över MIDI-filer väljs den med VALUE +/- och CURSOR + / -knapparna för att sedan bekräfta med F10 Exec. I menyfönstret som öppnas visas en tempoindikering i BPM som ändras "stegvis" via VALUE + / -knapparna. När Du valt ett nytt tempo tryck på F10 Exec och ett nytt menyfönster öppnas där Du kan skriva in ett nytt MIDI-filnamn med det numeriska tangentbordet. När Du är klar bekräftar Du modifieringen med F10 Exec eller avbryter via F5 Escape. F3 Transposer: Används för att ställa in transponering för MIDI-fil. När listan över MIDI-filer visas, väljs den med VALUE +/- och CURSOR + / -knapparna för att sedan bekräfta med F10 Exec. I menyfönstret som öppnas kan Du välja om transponeringen ska gälla bara aktuell MIDI-fil eller globalt för klaviaturens transponeringsinställning också. För att nå funktionen, tryck på knappen F9. Tryck sedan på F10 Exec eller avbryt via F5 Escape. När Du bekräftat kan Du välja önskad transponering för MIDI-filen med VALUE + / -knapparna. Tryck på F10 Exec och öppna ett menyfönster där MIDIfilen kan namnges. När Du är klar bekräftas modifieringen med F10 Exec eller avbryts via F5 Escape. F4 Format: Funktion för att radera och formattera en hårddisk. Formattering kan bara göras om hårddiskens "spärr" hävs via F6 Lock Format. XD9 frågar om Du vill ta bort "spärren" via F10 Exec eller inte via knappen F5 Escape. När spärren mot radering (formattering) av XD9:s hårddisk avlägsnats kan den interna hårddisken formatteras med kommandot F4 Format. XD9 frågar två gånger om Du vill fortsätta via funktionsknappen F10 Exec. Raderingen kan avbrytas via F5 Escape. Skyddsspärr mot att XD9:s hårddisk kan formateras aktiveras varje gång Du sätter igång instrumentet för att undvika oåterkalleliga misstag. Hela hårddiskens innehåll RADERAS vid formattering och kan inte återfås. F5 Escape: Används för att återvända till föregående menyfönster. F6 Lock Format: "Spärrar" funktion F4 Format. F7 Chain Edit: Används för att skapa kedjor av MIDI-filer för uppspelning. En kedja kan innehålla upp till 32 MIDI-filer som ska spelas utan Du behöver ladda dem individuellt. Funktionen fungerar enbart om de valda MIDI-filerna är sparade i samma folder (hur Du väljer den har förklarats under F3 Transposer). När F7 Chain Edit aktiverats visar XD9 alla de filer som kan väljas för kedjan av MIDIfiler med hjälp av VALUE + / - och CURSOR + / -knapparna. Följande funktionsval kan göras: F10 Select: F5 Escape: Avbryter proceduren. F7 Save Chain: Skapar en fil med extensionen.chn i samma folder som de MIDI-filer som ingår i kedjan finns. Val av MIDI-filer som ska "kedjas ihop". Gör så här: Välj den folder i vilka MIDI-filerna som ska kedjas befinner sig. Tryck på F7 Chain Edit. Välj den första MIDI-filen med VALUE + / - och CURSOR + / -knapparna. Markera med F10 Select och filens ordningsnummer i kedjan visas vid namnet. Gör på samma sätt med de andra filerna som ska ingå i kedjan. Om Du gör ett fel, markera filen och tryck på F10 Select igen för att ta bort filen från kedjan. De följande filerna kommer att flyttas fram en plats i filkedjan. 94

95 Tryck på F7 Save Chain för att spara kedjan. I menyfönstret som öppnas skrivs namn med XD9:s klaviatur och CURSOR + / -knapparna. Bekräfta med F10 Exec eller avbryt med F5 Escape. En skapad kedja av MIDI-filer laddas till Song Play med knappen Load i menyfönstret Disk eller via menysida 1 i Song Play genom att skriva in numret via det numeriska tangentbordet (STYLES). Om Du väljer menyn för Song Play visas nu den första MIDI-filen i kedjan. Det finns tre sätt att förflytta sig i kedjan: Spela upp MIDI-filen till slut och nästa MIDI-fil kommer att spelas upp automatiskt. Utan att starta Song Play, med START, tryck på VALUE + / -knapparna för att välja MIDI-fil. Med Song Play-uppspelning aktiverad, tryck på knappen COUNT/PAUSE/RESTART och sedan VALUE +/- knapparna för att välja en MIDI-fil. När den markerats, tryck på COUNT/PAUSE/RESTART igen för att starta uppspelningen av vald MIDI-fil. När Du hittat en MIDI-fil tryck på COUNT/PAUSE/RESTART och sedan på VALUE + / -knapparna för a t t starta uppspelningen av en ny MIDI-fil. Kom ihåg: Om Du stoppar en MIDI-fil med START-knappen kommer att förlora alla data som sparats om kedjan av MIDI-filer och Du måste ladda om kedjan. Samma sak gäller Jukebox-funktionen, bara orden kan visas. F8 Chain List: F9 Disk Control: Visar alla MIDI filskedjor som lagrats i en folder. För val av ett hårddiskfunktioner på XD9. Följande funktioner är tillgängliga: F1 Surface Control: För felsökning av hårddisken, vilket tar några minuter att genomföra. Om textmeddelandet Fatal Error visas måste Du kontakta din butik eller återförsäljare eftersom hårddisken är allvarligt skadad. Om genomsökningen och kontrollen av hårddisken inte visar några allvarliga fel visas menyfönstret Disk Utility när kontrollen av hårddisken genomförts. F2 ScanDisk: För felsökning och kontroll av foldrar och filer. När kontrollen avslutats trycker Du på knappen F10 Escape för att återvända till föregående menysida. Om fel eller problem uppstår visas funktionen Repair automatiskt. F3 Repair: Reparation av filer/foldrar. Tryck sedan på F10 Escape. F5 Escape: Används för att återvända till föregående menyfönster. F6 Disk Copy: Med en speciell kabel kan Du ansluta en annan hårddisk för att säkerhetskopiera data från XD9:s hårddisk. Kontakta din återförsäljare. F7 Standby: Funktion för ställa hårdisk i viloläge. Ställ in efter hur lång tid hårddisken (om den inte används) ska inta viloläge via knappen F7. Värdet ställs in i minuter. F8 System Folder: Skapar en systemfolder på hårddisken när den formatterats. FUNKTIONER FÖR DISKETTHANTERING När Du använder och arbetar med disketter finns följande funktioner tillgängliga: F1 Dir: Visar alla tillgängliga filer på en diskett. F2 Load: När en fil markerats med VALUE +/- eller F10 Select laddas den till RAM-minnet. F3 Save: Val av vilken typ av filminne som disketten ska använda. Funktionsvalen är samma som för F3 Save i avsnittet om Hårddiskens funktioner. 95

96 F4 Copy: F5 File Choice: Används för att kopiera filer med VALUE + / - och F10 Select-knapparna i aktuell folder eller i Folder 91 om Master Folder är aktiverad. När Du kopierar måste Du ge filen e t t nytt namn och använda kommandot Skip för enskilda filer och Copy All för alla filer. Funktionen är identisk med F4 Copy för hårddisken. När ett antal filer är lagrade på diskett med olika filextensioner hittar Du dem enklast genom att välja rätt filextension. Samma tillval som för hårddisk (ovan). F6 Delete: Raderar fil/er som markerats med VALUE +/- och F10 Select-knapparna. F7 Rename: F9 Utility: Används för att ge en fil ett nytt namn via VALUE + /-knapparna. Menysida där parameterfunktioner för tempo, transponering av en MIDI-fil, formattering av hårddisk, skapa MIDI-kedjor, och andra hårddiskfunktioner med följande funktionsval: F1 Info: Visar antalet filer och ledigt minnesutrymme på hårddisken. F2 Tempo: Funktion för att ändra tempoinställningen på en MIDI-fil i aktuell folder. När menyfönstret visar listan över MIDI-filer väljs den med VALUE +/- och CURSOR +/-knapparna för att sedan bekräfta med F10 Exec. I menyfönstret som öppnas visas en tempoindikering som ändras "stegvis" med ett BPM via VALUE + / - knapparna. Skriv in nytt namn med F10 Exec. När Du är klar bekräftas modifieringen med F10 Exec eller avbryter via F5 Escape. F3 Transposer: Används för att ställa in transponering för MIDI-fil. När listan över MIDI-filer visas, väljs den med VALUE +/- och CURSOR + / -knapparna för att sedan bekräfta med F10 Exec. I menyfönstret som öppnas kan Du välja om transponeringen ska gälla bara aktuell MIDI-fil (Song) eller hela instrumentet (Global) för klaviaturens transponeringsinställning. För att nå funktionen, tryck på knappen F9. Skriv in nytt namn med F10 Exec. När Du är klar bekräftas modifieringen med F10 Exec eller avbryts via F5 Escape. F4 Format: Funktion för att radera och formattera hårddisken. Formattering kan bara göras om hårddiskens "spärr" hävs via F6 Lock Format. XD9 frågar om Du vill ta bort "spärren" via F10 Exec eller avbryta via knappen F5 Escape. När spärren mot radering (formattering) av hårddisken avlägsnats kan den interna hårddisken formatteras med kommandot F4 Format. Du får två frågor om Du vill via funktionsknappen F10 Exec. Raderingen kan avbrytas via F5 Escape. Hårddiskens innehåll raderas vid formattering. Formattering raderar all information på hårddisken och kan inte återskapas. F5 Escape: Används för att återvända till föregående menyfönster. F6 Lock Format: Låser menyinställningarna för F4 Format. 96
