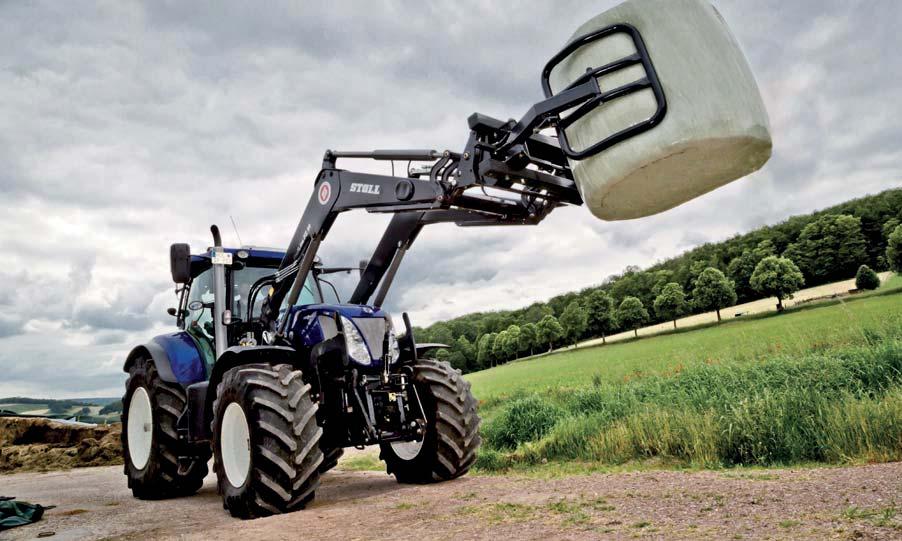

2 TOPPKLASS Montera, sätt igång och upplev den fulla kraften: Profi Line från STOLL imponerar med toppvärden inom alla områden. Vare sig det gäller lyftkraft, lyfthöjd, stabilitet eller hur snabbt den lastar:» ProfiLine spelar i Champions League. Ingen annan frontlastare är kraftfullare och lyfter högre än STOLL:s största ProfiLine FZ 100. «Den välkänt höga kvaliteten och tillbehören som kan väljas separat till Profi Line uppfyller de krav som ställs av jordbrukare och egenföretagare på bästa sätt. Dessa frontlastare är proff s för proff s. Kraftfulla, dynamiska och banbrytande med den enorma kraften i STOLL:s Profi Line kan du verkligen ta i. 2 3

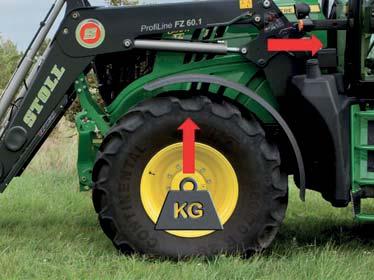

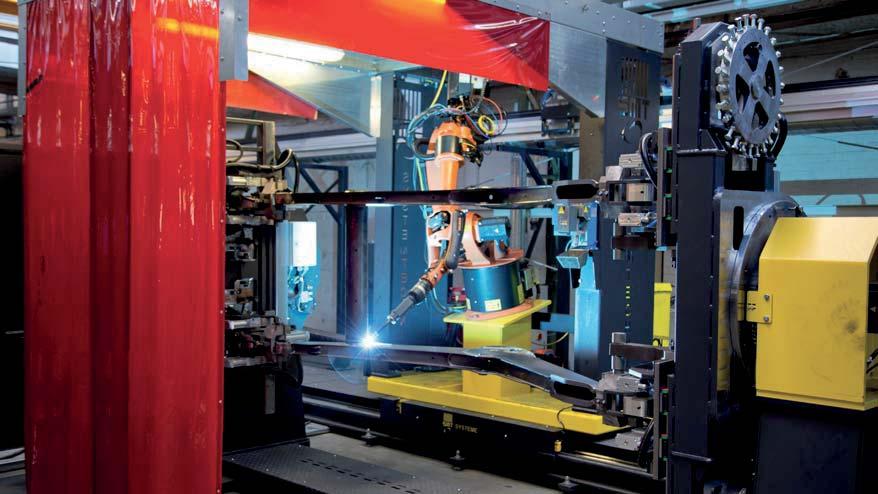

3 5 THE POWER OF GERMAN ENGINEERING Bil- och fl ygteknik, maskinkonstruktion och elektroteknik tysk ingenjörskonst är världsberömd förd sin höga kvalitet och kapacitet. Det är teknik man kan lita på. Alla frontlastare från STOLL utvecklas med högsta sakkunskap av ingenjörer i Tyskland. Frontlastarna förenar toppmodern teknik med innovativa lösningar och uppfyller därmed perfekt kraven på en tysk kvalitetsprodukt. STOLL:s frontlastare är inte bara mycket robusta, pålitliga och kraftfulla i arbetet, de är också bekväma och okomplicerade att arbeta med. Enkel montering och ringa materialslitage är något som kännetecknar produkter från STOLL. Full kraft smäcker konstruktion din fördel: hög stabilitet och vridstyvhet parad med en slank och lätt konstruktion. sitter styrstaget sitter och under det fi nns hydraulledningarna. kraftfull. Den låga vikten innebär ett lägre slitage på traktorn, vilket innebär att även den håller längre. Påbyggnadsdelarna ligger tätt inpå förarhytten, vilket avlastar traktorns framaxel. Påbyggnadsdelarna ligger tätt inpå förarhytten, vilket avlastar traktorns framaxel. Påbyggnadsdelar från STOLL lägre traktorbelastning och exaktare inpassning. alla vanliga traktorer. För att uppnå detta mäter STOLL:s konstruktörer alla traktormodeller. hytten utsätts framaxlarna för en lägre belastning. perfekt tack vare anpassningen till traktormodellen. Z-kinematik fri sikt och hög kapacitet men och utgör Z-kinematikens grundval. skymma förarens sikt och frontlastaren kan monteras närmare förarhytten, vilket är avgörande för påbyggnadsdelarnas optimala placering och för att minska belastningen på traktorn. Z-kinematik har ännu bättre lyftkraft och draghållfasthet. 4 5

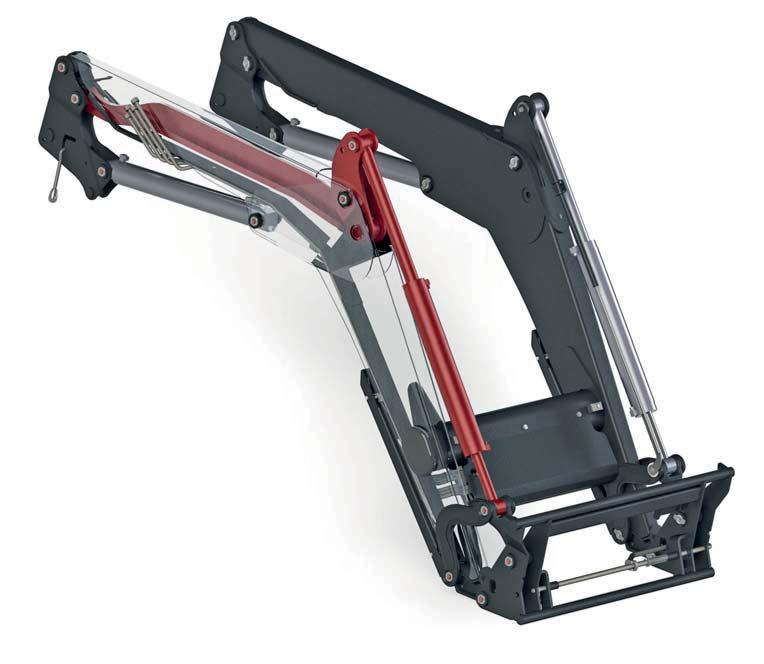

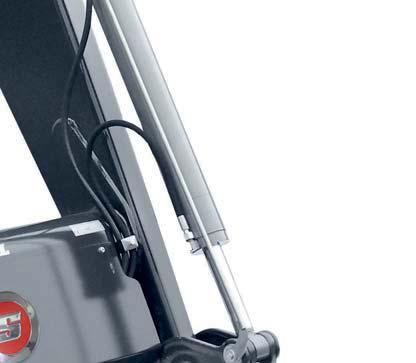

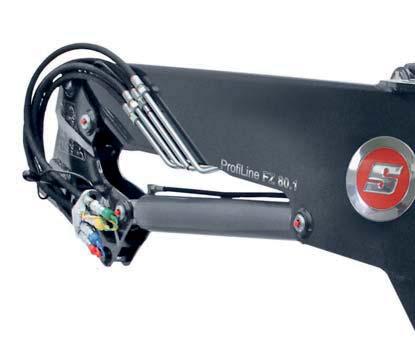

4 1 5 2 MÅTTET ALLA FRONTLASTARE MÄTS EFTER 4 Klass på gården. Stora traktorer blir allt vanligare. Numera har nästan var femte nyregistrerad traktor över 200 hästkrafter. STOLL erbjuder alltid en frontlastare som passar.» Bästa kapacitet när det gäller lyftkraft och lyfthöjd. Toppresultat för stabilitet och lastningshastighet. Bekväm manövrering: ProfiLine har utvecklats speciellt för att tillgodose proffsens särskilda behov. «Massor av fördelar för dig: Profi Line arbetar mycket pålitligt, kan användas för många olika slags arbeten och tål även tuffaste utmaningar. Frontlastarens olika modeller passar perfekt till traktorer från 50 till över 300 hästkrafter. Bästa kvalitet tillverkad av fi nkornstål för en smäcker frontlastare med hög vridstyvhet och stabilitet. Imponerande höga värden för lyftkraft och lyfthöjd. Z-kinematiken och tvärrörets optimala placering ger föraren bästa sikt över redskapet. Det behövs bara en skruvmejsel för att komma åt ledningarna vid underhåll. Bästa tillvalsutrustning för ett ännu effektivare arbete: Return- -to-level, snabbtömning eller efterfyllningsfunktion. Beroende på vald fontlastarmodell fi nns det snabbkopplingsramar för andra kopplingssystem STOLL ger full fl exibilitet Breda lagerbussningar på rörliga komponenter med smörjställen som är lättåtkomliga från utsidan. Montering och demontering på bara två minuter med STOLL:s beprövade inkörningssystem. Alla hydraulledningar ligger under lastarmen ger ett gott skydd och fri sikt. Dubbelverkande lyftcylinder ger en mycket hög lyftkapacitet. Z-kinematiker ger fri överblick över redskapet och ännu högre lyftkraft. Optimalt placerat tvärrör för bästa sikt och som skydd för de främre hydraulledningarna. Säkert och pålitligt avställningssystem som är enkelt att använda helt utan verktyg. Euro-snabbkopplingsram med halvautomatiskt eller elektro-hydrauliskt lås för montering av redskap på några sekunder

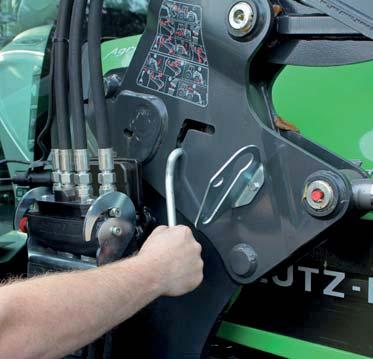

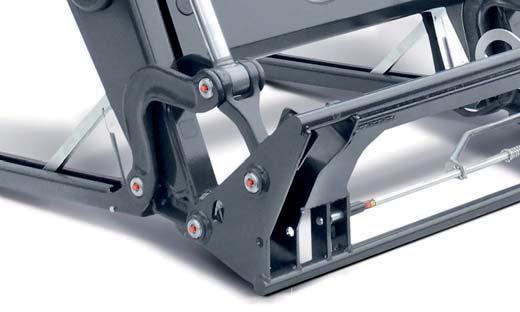

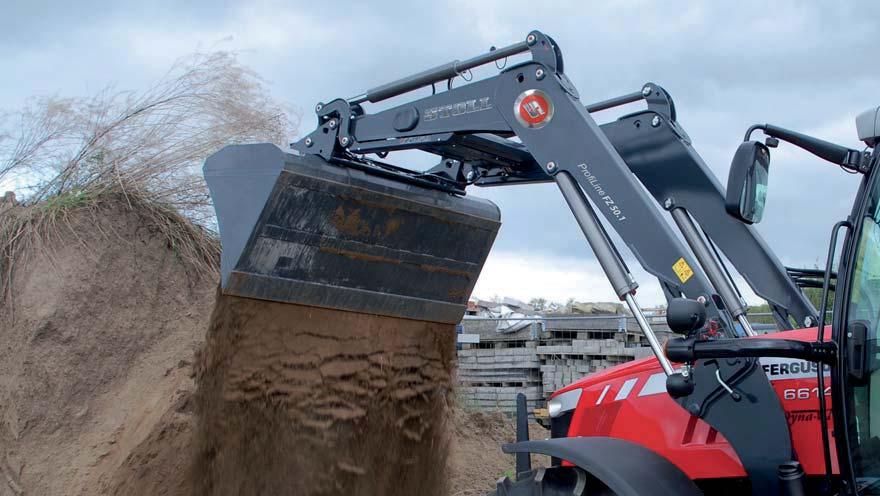

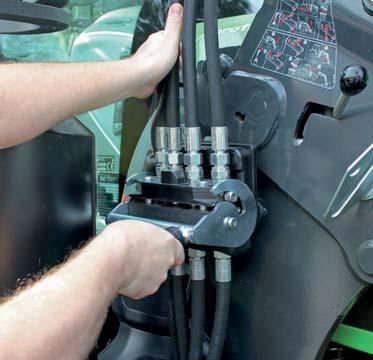

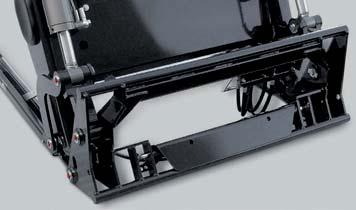

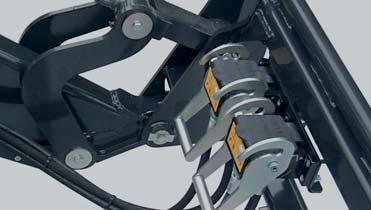

5 9 HAR VISAT VÄGEN FRAMÅT I 30 ÅR STOLL:S INKÖRNINGSSYSTEM Gör inga byten i en laguppställning som vinner! I tre decennier har förare bekvämt kunnat montera sin STOLL-frontlastare på traktorn med Drive-in-funktionen. Inkörningssystemet har inte ändrats på hela tiden med avsikt. Fördelen med detta: En ny frontlastare från STOLL passar fortfarande till 30 år gamla konsoler. Klar att använda på mindre än två minuter: Det gånger beprövade systemet uppfunnet av STOLL hör numera till frontlastarens grundläggande utrustning. Det dagliga arbetet går inte längre att föreställa sig utan systemet.» Klart på ett kick: STOLL:s frontlastare monteras och demonteras snabbt och med ett fåtal handgrepp tack vare lastarmstöden som manövreras utan verktyg och hydraulanslutningen med Hydro-fix. «1 När du kör in frontlastaren mot påbyggnadsdelen glider den framåt Med Hydro-fi x ansluts alla hydraulledningar till traktorn på en gång. Spärrspaken trycks ner och frontlastaren är ordentligt fi xerad på 2 3 tills spärrbulten rör vid glidskenans övre del. Frontlastaren lyfts upp något så att spärrbulten fi xeras i glidskenans påbyggnadsdelen. Därefter lyfts frontlastaren ytterligare en bit. 4 fångkrok. Lastarmstöden kan fällas in och ut utan verktyg. De hakar fast i rätt läge automatiskt. 8 9

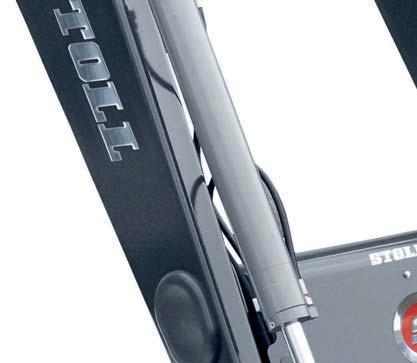

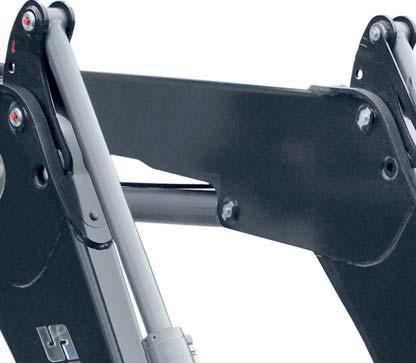

6 11 FRI SIKT GER FRIA FÖRARE Smäcker design tack vare Z-kinematik och fi nkornstål Stig in, kör iväg och se allt: inget skymmer sikten över fält och bilarnas tak. Alla ledningar och rör i STOLL:s frontlastare är placerade för att inte begränsa förarens sikt. Tack vare Z-kinematiken är den mekaniska parallellföringens stänger inbyggda i lastarmen och Comfort-Drive-systemets hydraulackumulator sitter i det perfekt placerade tvärröret. Eftersom lastarmarna är gjorda av fi nkornstål har vi kunnat göra dem mycket smäckra. Det ger en optimal sikt från förarhytten. Fördelarna med en perfekt sikt är fl era: föraren ser allt som händer omkring traktorn. Det ger säkerhet. Han eller hon kan arbeta ännu mer precist och lätt precision farming, här kommer vi!» Eftersom lastarmarna är gjorda av finkornstål har vi kunnat göra dem mycket smäckra. Det ger en optimal sikt från förarhytten. «10 11

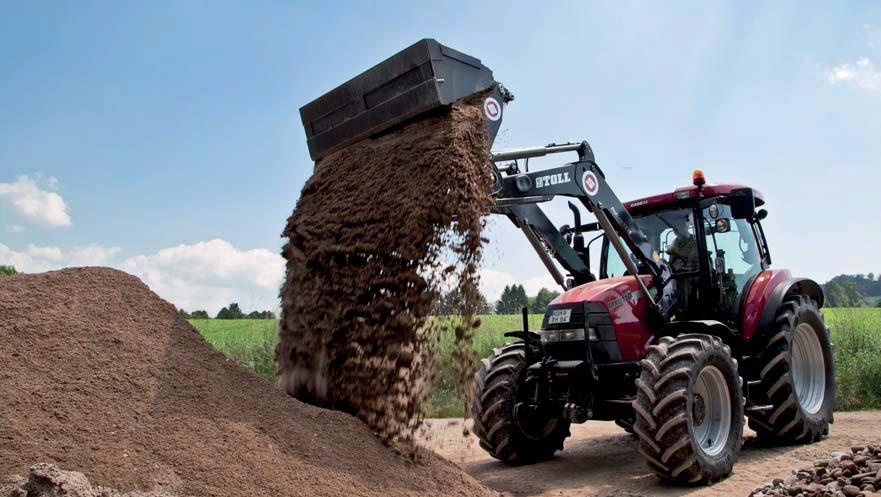

7 SÅ SKA DET SE UT! Redskapet kan fyllas på till brädden tack vare större tippvinkel och efterfyllningsfunktion STOLLS efterfyllningsfunktion är något alldeles extra! Ingen last går förlorad lätt manövrering, stora fördelar. stannar på plats. Facit: lastkapaciteten ökar påtagligt. Montera redskap bara ett kort pit stop 1 Kör fram och haka i frontlastaren. 2 Tippa redskapet spärren hakar i 3 automatiskt. Koppla hydraulanslutningen 69 Alla redskap passar även andra tillverkares från STOLL. STOLL-frontlastare tack vare vår kombi-kopplingsram. Euro 45 Och så här ser det ut i praktiken: Tack vare efterfyllningsfunktionen är en full skopa full även när den lyfts upp. Resultat: inget material rinner ut och hög lasteff ekt. Systemet är lika enkelt som det är genialt. När du har lyft upp skopan kan den Euro + Alö Euro - Fr Euro + SMS 12 13

8 15 GUPP OCH GROPAR SITT SÄKERT MED COMFORT-DRIVE Behaglig körning även i ojämn terräng tack vare dämpningssystemet Comfort-Drive terräng. redskap och skonar fordonet. Även förarens rygg är tacksam. byggd i lastarmen skyms inte förarens sikt av utanpåliggande delar. STOLL Olja Kolvackumulatorn står vid ändstopp Kväve Mek. eller elektro-hydr. spärrventil för COMFORT-DRIVE Elektro-hydr. redskapslås 4:e hydraulfunktion Hur fungerar Comfort-Drive? En kolvackumulator är inbyggd i frontlastarens tvärrör, just ovanför det centrala hydraulblocket. Den innehåller dels olja och dels kväve. Stötar som uppstår under körningen dämpas genom att kvävet breder ut sig och trycker tillbaka oljan. Fördelen med detta: Comfort-Drive är ett synnerligen stabilt och effektivt system för dagligt bruk. Kolvackumulator för svängningsdämpning COMFORT-DRIVE inuti tvärröret :e hydraulfunktion Centralt hydraulblock Påbyggnadsblock 8» Denna extrafunktion minskar slagbelastning på lastare och redskap och skonar fordonet. Även förarens rygg är tacksam. «

9 17 ALLT UNDER KONTROLL Ergonomiskt utformade och lättmanövrerade ha grepp om allt med STOLL:s styrenheter. Det fi nns många önskemål om styrningen. Vissa förare vill arbeta mer manuellt, andra föredrar en styrning med automatiska funktioner. STOLL:s olika modeller erbjuder funktioner för alla önskemål.» Vissa förare vill arbeta mer manuellt, andra föredrar en styrning med automatiska funktioner. «Base Control säker lastarstyrning. ner. tömma, fl ytläge. Pro Control därmed mycket enkelt och bekvämt. tömma, fl ytläge, fl ytläge för redskap. på väg, redskapslås. Trac Control proportional-enspaks-styrning. traktorns original-styrspak utan tryckknapp för elfunktionerna. tömma, fl ytläge

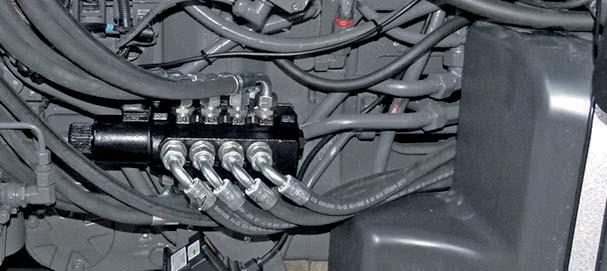

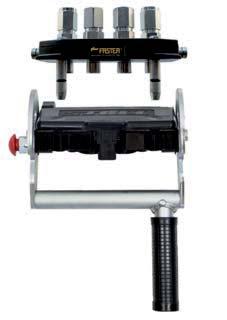

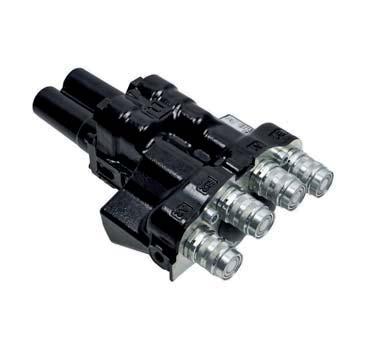

10 18 ARBETA BEKVÄMT HIGH LEVEL TEKNOLOGI FRÅN STOLL Den äkta tredje funktionen: REAL³ lastarens styrning. samtidigt. 18 Bästa redskapsläge med ett knapptryck tack vare Return-to-Level Ett knapptryck är allt som behövs för att ett redskapsläge som har ställts in tidigare alltid återtas med den inkopplingsbara nivåregleringen. Det sparar både tid och skonar dina nerver. det, ställ in och dra åt. men kan föraren alltid använda funktionen, även om han eller hon monterar frontlastaren på en annan traktor. sigt i Return-to-Level våregleringen och snabbtömningen. HYDRO-FIX den snabba hydraulkopplingen enkelt handgrepp. STOLL Hydro-fi x (fyrkantig, fyrvägskoppling) kan som standard kopplas till eller från under högt tryck. STOLL erbjuder fl era Hydro-fi x som passar till vanliga traktormärken. Alla brytare på sin plats tack vare ventilen konstruktion det spar plats, sänker vikten och gör underlättar monteringen på verkstaden. Blocket har designats speciellt för arbete med frontlastare och monteras enkelt direkt under Hydro-Fix. -styrspaken sitter vid styrspaken. Base Control. 19

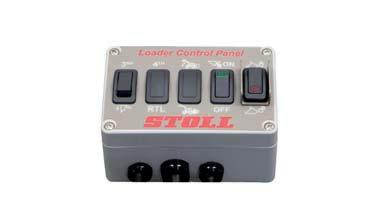

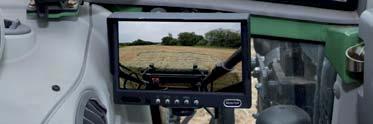

11 INNOVATION BLIR TILL FUNKTION 3:e och 4:e funktion (här som stickkoppling) För enkel manövrering av hydraulredskap som ensilage-gripskopor, balgripar eller balstapeltruckar. Redskaps-fi x tvåvägskoppling för 3:e och 4:e funktion. Nedsänkningsäkring Comfort-hydraulik därmed förhindras att båda kan vara tillkopplade samtidigt. Redskapslås med ett knapptryck, ännu bekvämare redskapsbyte utan att du behöver stiga ur traktorn med HYDRO-LOCK. 20 För en snabbare anslutning av hydraulledningarna fi nns Hydro-fi x även tillgänglig för redskapsmontering. Kopplingsbox funktioner samlade Ger översikt: kamerasystemet 21
