1 FRONTLASTARE LITEN BLIR STOR!

2 MERVÄRDE FÖR SMÅ TRAKTORER Trånga utrymmen, små ytor och trånga gångar. Där kommer kompakttraktorer till sin rätt eftersom detta ställer krav på att traktorerna är lättmanövrerade, men med bibehållen kapacitet och uthållighet. Är du också en av dem som använder kompakttraktorer? Kanske arbetar du för kommunen, är egenföretagare, har ett mindre jordbruk eller en hästgård, eller odlar frukt och grönsaker? Då vet du redan: en liten kompakttraktor är inte perfekt utan en passande frontlastare. Och helst av samma kvalitet som STOLL:s CompactLine!» Ska det vara, så ska det vara bra. Precis som våra övriga modeller har den nya FC 150 en egen Skid Steer-snabbkopplingsram för tillhörande redskap. Flexibilitet och mångsidighet är nyckelord hos oss. «STOLL förenar sin teknikkompetens med kundernas behov av användarvänlighet. Compact- Line erbjuder en mängd olika modeller, allt från små lastarmar för traktorer mellan 15 och 25 hk till dess större syskon FC 550 H och P för traktorer runt 60 hk. 2 3

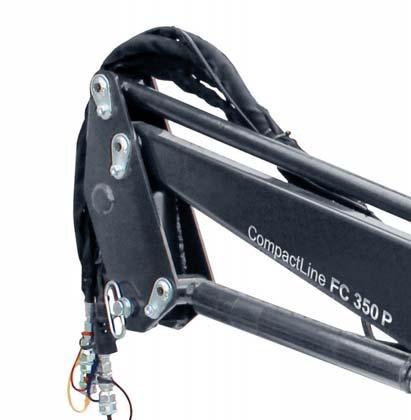

3 3 4 1 KVALITET KOMMER FRÅN KUNSKAP 2 Den som väljer en STOLL vet: här kommer all tillgänglig teknikkompetens till sin rätt. CompactLine står för hög användningssäkerhet, enastående kvalitet och utmärkt sikt tack vare en genomtänkt konstruktion.» Compact-användarna vill ha kvalitet de investerar i en rejäl produkt när de väljer lastare. Därmed får de också en produkt som håller länge. Lägg till detta vår framtagna, exakta inpassning av påbyggnadsdelarna och monteringen i våra återförsäljares verkstäder går som en dans! « Montering och demontering med insvängningssystem Dubbelverkande lyftcylinder ger hög lyftkapacitet Bästa tippvinkel in- och utåt med indikator för redskapsvinkeln Mekanisk parallellföring på P-lastarna Tvärrör mellan armarna sörjer för stabilitet 3:e funktion efter önskemål 5 6 Hög lastkapacitet tack vare lastarens dubbelverkande cylinder Bästa förarkomfort med indikering för redskapsvinkel Snabb och enkel montering och demontering med vårt insvängnings-system Hög stabilitet tack vare tvärröret som sitter mellan armarna Lätt avställningssystem som inte kräver några verktyg Snabbkopplingsramens redskapslås kan hanteras från båda sidorna Kan användas till många slags arbeten tack vare seriens omfattande redskapssortiment Kan riggas med praktiska extratillbehör som en tredje funktion, Comfort-Drive eller nedsänkningsäkring Snabbkopplingsram Skid Steer 7 8 Säkert och pålitligt avställningssystem som är enkelt att använda helt utan verktyg Snabbkopplingsram för redskapsbyte med redskapslås på bägge sidororna

4 KOMPAKT KAN ÄVEN VARA KOMFORTABELT! Vår ambition är att erbjuda frontlastare med högsta komfort och intuitiv användarvänlighet, i synnerhet i kompaktklassen som är på stark frammarsch. Kvalitet och lång livslängd är avgörande faktorer för dina val. För det du gör, gör du som ett proff s. Vi har förverkligat dessa funktioner och egenskaper i STOLL CompactLine så att du kan koncentrara dig på ditt arbete. STOLL insvängningssystem 3:e funktion (här som stickkoppling) Nedsänkningsäkring Lastaren och traktorn kopplas till varandra på ett säkert sätt med det särskilda insvängningssystemet. Frontlastaren ställs av med några få handgrepp när den inte används. Monteringsfästet svängs ut ur den tillkopplade utrustningen, lastarmstöden fälls ner och hydrauliken kopplas ifrån med styrreglaget. För enkel manövrering av hydraulredskap som grävmaskiner, griptillsatser, ensilage-gripskopor, balgripar eller balstapeltruckar. Förhindrar att frontlastaren plötsligt sänks, uppfyller kraven i EN 12525/A1. 6 7

5 GUPP OCH GROPAR SITT SÄKERT MED COMFORT-DRIVE Behaglig körning även i ojämn terräng tack vare dämpningssystemet Comfort-Drive terräng. redskap och skonar fordonet. Även förarens rygg är tacksam. inbyggd under lastarmen skyms inte förarens sikt av utanpåliggande delar. STOLL. Hur fungerar Comfort-Drive? Det fi nns en monterad kväveackumulator under tvärröret. Den innehåller dels olja och dels kväve. Stötar som uppstår under körningen dämpas genom att kvävet breder ut sig och trycker tillbaka oljan. Fördelen med detta: Comfort-Drive är ett synnerligen stabilt och eff ektivt system för dagligt bruk. Så här blir redskapsmonteringen ett kort pit stop 1 Kör fram och haka i frontlastaren 2 Tippa redskapet 3 Redskapslåset kan hanteras från båda sidorna Skid Steer-snabbkopplingsram Skid Steer-snabbkopplingsram på alla frontlastare i CompactLine-serien gör redskapsbytet snabbt och bekvämt. 8 9

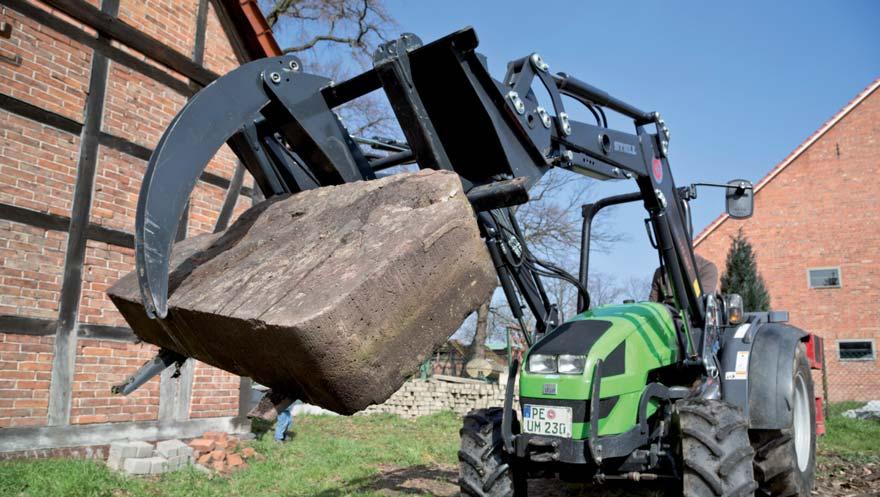

6 Gaff elskopa universalredskapet, tack vare dess stängda botten kan den även transportera sörjigt gods Beställningsnr Bredd i m Höjd i m Djup i m Öppningsbredd ,20 0,67 0, ,45 0,67 0, KOMPAKT LASTARE, STORT URVAL COMPACTLINES REDSKAPSSORTIMENT Perfekt för alla uppgifter CompactLine övertygar också när det är ont om plats: STOLL:s redskap erbjuder en passande lösning till varje uppgift. Vid huset eller gården, i skogen eller trädgården! 3. Steuerkreis erforderlich Silogrip perfekt för att lyfta och lasta gödsel, kompost, sly och ensilage Beställningsnr Bredd i m Höjd i m Djup i m Öppningsbredd ,20 0,69 0, ,45 0,69 0, Skovel lämpar sig till allt lastningsarbete Beställningsnr Bredd i m Höjd i m Djup i m Struken volym i m 3 Skopad volym i m * 1,22 0,45 0,46 0,15 0, ** 1,22 0,45 0,46 0,15 0, ,22 0,57 0,60 0,18 0, ,40 0,57 0,60 0,21 0, ,57 0,57 0,60 0,27 0, ,74 0,57 0,60 0,30 0, * bara för CompactLine 150 L / ** bara för CompactLine 150 P + H Gripgaff el ett måste för skogsbruk och landskapsvård: dess stabila pinnar griper tag om skrymmande virke och trädstammar Beställningsnr Bredd i m Öppningsbredd , Planerings- och gripskopa (4-i-1) fyra funktioner i ett: skovla, gripa, planera, snabbtömma Beställningsnr Bredd i m Skopad volym i m ,40 0, ,57 0, Gödselgaff el för att lasta gödsel och kompost Beställningsnr Bredd i m Höjd i m Djup i m ,21 0,56 0, ,45 0,56 0,

7 Balspjut kompakt balhantering på trånga gårdar eller i stall Beställningsnr Lastkapacitet i kg Spjutens längd g Ram Balspjut (uppgifter per styck) Tillval pallgafflar (uppgifter per styck) Grävmaskin gräver ut smala, djupa diken upp till 1,16 m under marken Beställningsnr Bredd i m Arbetsdjup under mark (m) Svängradie ,30 1, Grävmaskin utan arm (kan kombineras med timmergripens arm) Utrustn. grävskopa ,80 Pallgaff el det klassiska valet för att lasta pallar Beställningsnr Lastkapacitet i kg Pinnarnas längd Ram Pallgafflar (uppgifter per styck) Tillval balspjut (uppgifter per styck) Trepunktsadapter för att montera CompactLine-redskap baktill på traktorn Beställningsnr Nyttolast i kg NYHET Griptillsats det perfekta komplementet till pallgaff eln när du ska lyfta och lasta trädstammar Beställningsnr Öppningsbredd Adapterram Euro-Skid för att montera redskap med eurofäste på ett Skid Steer-fäste Beställningsnr ,5 För CompactLine pallgaffel (måste beställas separat) Timmergrip lyfter upp och lastar trädstammar var för sig Beställningsnr Bredd i m Öppningsvinkel (max) , Timmergrip utan arm (kan kombineras med grävmaskinens arm) Rotator valfritt (Ventil för 4:e funktion utgår) Redskapsadapter för John Deere kompakt-frontlastare äkta STOLL-kvalitet på John Deere kompakt-lastare Beställningsnr

8 GALEN I TEKNIK? ALLA SPECIFIKATIONER PÅ ETT STÄLLE! FC-P-lastarm med mekanisk parallellföring FC-H-lastarm utan parallellföring FC CompactLine FC 150 FC 250 FC 350 FC 450 FC 550 Redskapssortiment Beställningsnr Typ L P H P H P H P H P H Lämplig för traktorer Med kw/hk kapacitet kw hk Traktorvikt kg Lyftkraft I redskapscentrum Lyftkraft (skovel) 300 mm före centrum Lyftkraft (pall) 700 mm före centrum nere uppe nere uppe nere uppe Q1 Q2 N1 N2 M1 M2 dan dan dan Brytkraft 750 mm före centrum R dan Max. lyfthöjd i redskapscentrum H mm Omlastningshöjd L mm Tömningshöjd A mm Tömningsräckvidd W mm Skrapdjup S mm Lastarmcentrum B mm Tippvinkel nere X grader Tippvinkel uppe Z grader Pumpeffekt l / min Lyfttid sek. 2,5 2,7 3,4 3,3 3,2 Tipptid, redskap nere sek. 1,1 1,4 1,2 1,5 1,1 1,1 1,3 1,1 Tipptid, redskap uppe sek. 1,7 2,0 1,8 2,1 1,7 1,6 2,0 1,8 Vikt, bärarm utan verktyg kg * Angivna värden är medelvärden. De kan avvika uppåt eller neråt allt efter traktortyp. Hydraultrycket = 140 bar på FC 150 och 170 bar för alla andra frontlastare. * På grund av risken att traktorn kan välta får arbeten med frontlastare endast utföras med en lämplig motvikt baktill. 950 * * M * FC 150 H / P FC 250 H / P FC 350 H / P FC 450 H / P FC 550 H / P Skovel 1,22 Pin On Skovel 1,22 Skid Steer Skovel 1,22 Skid Steer Skovel 1,40 m Skid Steer Skovel 1,57 m Skid Steer Skovel 1,74 m Skid Steer Gaff elskopa 1,20 m Skid Steer Gaff elskopa 1,45 m Skid Steer Silogrip 1,20 m Skid Steer Silogrip 1,45 m Skid Steer Gripgaff el Skid Steer Balspjut Skid Steer Pallgaff el koppl. Skid Steer Ram till pallar/balar, lösa Pinnar till pallramen, lösa Spjut till balspjut, lösa Griptillsats Gödselgaff el 1,21 m Skid Steer Gödselgaff el 1,45 m Skid Steer Planerings- och gripskopa (4-i-1) 1,40 m Skid Steer Planerings- och gripskopa (4-i-1) 1,57 m Skid Steer Timmergrip Skid Steer Skopa Skid Steer Rätten till ändringar förbehålles.bilderna visar på sina ställen specialutrustning. Frontlastarna ska alltid parkeras med ett lämpligt redskap. Redskap har inte tagits med på bilden på grund av framställningsskäl. STOLL- tillbehör och erbjudna komponenter är uteslutande avsedda för ändamålsenlig användning tilsammans med STOLL-frontlastare. M 14 15

9 Rätten till ändringar förbehålles. Bilderna visar på sina ställen specialutrustning. Wilhelm STOLL Maschinenfabrik GmbH Bahnhofstr Lengede Telefon: +49 (0) / 20-0 Fax: +49 (0) / E-post: csc-teamsales@stoll-germany.com Internet: Upplev STOLL på webben: Ge STOLL likes på Facebook och följ oss på Instagram och YouTube P1570-SV Printed in Germany Imprimé en Allemagne STO STOLL CompactLine Broschüre
