SOMNOmedics. SOMNOscreen plus. Medicinsk utrustning för sömndiagnostik och terapi

Transkript

1 Medicinsk utrustning för sömndiagnostik och terapi SOMNOmedics Upp till 33 KANALER AMBULATORISK & ONLINE KONTINUERLIGT SYS/DIA BLODTRYCK KONTINUERLIGT FASTSTÄLLANDE AV OBSTRUKTIONSNIVÅ TELEMETRI DATAÖVERFÖRING I REALTID Uppfyller AASM kriteriet Från screening till ett helt PSG System i din handflata - uppgraderingsbar när som helst! Helt bärbart Polysomnografiskt system Trådlös online dataöverföring av alla signaler till PC genom den inbyggda sändaren Full frihet för både patient och läkare Trådlös onlineöverföring och synkronisering av digital video

2 SOMNOmedics Medicinsk teknologi idag måste bygga på kunskapen som förvärvats från medicinsk forskning för att uppnå läkare och patienters krav. Utveckling av apparater måste ske snabbt efter teknologiska framsteg inom sömnforskning. SOMNOmedics har antagit utmaningen, och genom användningen av de här nya teknologierna har vi utvecklat en innovativ lösning för sömndiagnostik och terapi. Ett system som är flexibelt och pålitligt för dig som utövare såväl som för patienten. Systemet är lätt att använda i sömnlaboratoriet, hemma hos patienten eller var som helst. Miniatyrisering - är för närvarande det minsta helt polysomnografiska systemet som finns tillgängligt idag. Med möjlighet att registrera upp till 33 kanaler med biologiska data. All data lagras på ett Compact Flash kort och kan samtidigt överföras till en PC via en trådlös sändare. Mobilitet - Sömnstudier bör utföras där det är lämpligast för läkaren och patienten. Mobilitet för patienten - För att bevara patientens normala rutin bör det vara möjligt att göra sömnundersökning i patientens vanliga sovmiljö i hemmet. För att undvika panikattacker skall patienten ej bindas till sängen med elektroder och kablar. Med kan patienten röra sig fritt och även gå på toaletten. Enheten, elektroderna och kablarna bärs alla på patienten. Mobilitet för läkaren - Sjukhusvistelser är dyra. Personal, rum, måltider etc är alla tillägg till de höga kostnaderna för en sömnstudie. Med kan även video spelas in med den bärbara digitala videoenheten utanför sömnlaboratoriet. Enheten inkluderar video och ljudinspelning med en inbyggd infraröd ljuskälla och radiosändare. Flexibilitet av val av utrustning - Du väljer konfiguration att starta med. är tillgänglig i flera olika varianter av konfigurationer, från en enkel bildskärm till ett helt sömnlaboratoriesystem med telemetrisk video. Med har du också möjlighet att dra fördelar av ny utveckling som sker genom uppgraderingar av mjukvaror och hårdvaror. Flexibel mätning - Du kan bestämma ett nytt montage för att välja de specifika parametrarna du vill mäta. Flexibel användning - Basic skärmvisning av andning, CPAP/BiPAP/SV titrering, total PSG inspelning med eller utan video, 24 timmar ambulatorisk inspelning av EEG, stationär EEG-monitorering med videokontroll eller 24 timmar EKG och pulsoximetriinspelning. Valet är ditt. Tekniska funktioner - Miniatyriserad, bärbar enhet - bärs helt på patienten - Upp till 33 kanaler - 8 kanaler integrerade i basenheten - Moduldesign som går att uppgradera när som helst - Dataregistrering på 16 Bit - Fritt justerbara sample rates upp till 512/s (valfritt 2048/s) - Display med kontrollknappar tillåter set-up oberoende av PC och användning - Visning och kontrolltecken på displayen inkluderande systemstatus och signalkvalitet - Li-ION batteri har inget minne. Ger 36 timmar kontinuerlig inspelning av en total PSG studie - Data lagras enligt industristandard på High Speed Compact Flash kort med upp till 2 GB kapacitet eller upp till 100 timmar inspelning av PSG Trådlös online dataöverföring till PC - En liten radiomodul överför data på upp till 100m avstånd till PC. Upp till 32 system kan användas samtidigt. Trådlös synkronisering av video och ljus - Video och ljudsignaler spelas in med Compact IR kamera och IR ljuskälla och överförs till PC på upp till 100 meters avstånd. Flexibel diagnostik - Speciella analysmallar baserade på original R&K, AASM kriterie eller definierade för speciella undersökningskonfigurationer.

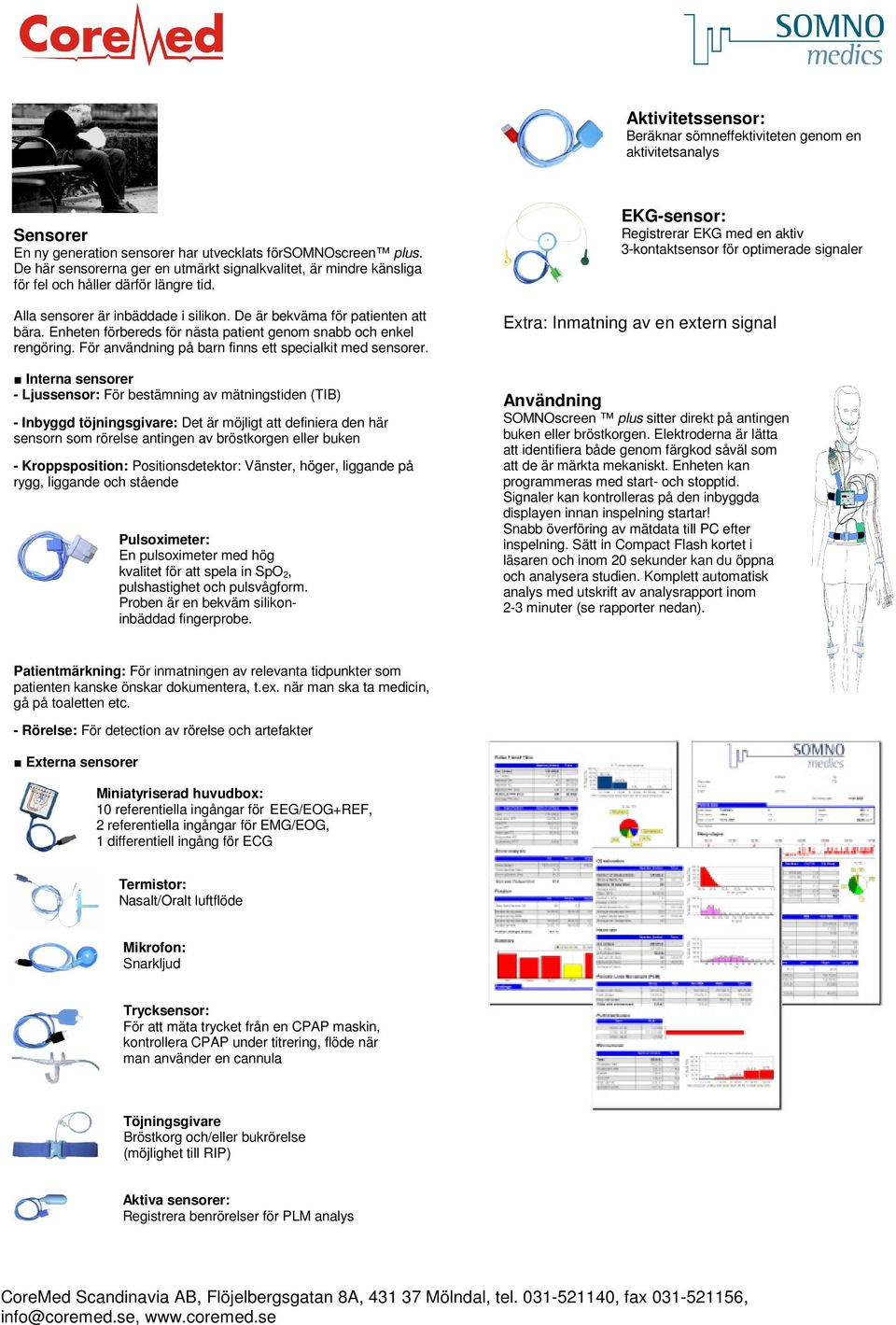

3 Aktivitetssensor: Beräknar sömneffektiviteten genom en aktivitetsanalys Sensorer En ny generation sensorer har utvecklats för. De här sensorerna ger en utmärkt signalkvalitet, är mindre känsliga för fel och håller därför längre tid. Alla sensorer är inbäddade i silikon. De är bekväma för patienten att bära. Enheten förbereds för nästa patient genom snabb och enkel rengöring. För användning på barn finns ett specialkit med sensorer. Interna sensorer - Ljussensor: För bestämning av mätningstiden (TIB) - Inbyggd töjningsgivare: Det är möjligt att definiera den här sensorn som rörelse antingen av bröstkorgen eller buken - Kroppsposition: Positionsdetektor: Vänster, höger, liggande på rygg, liggande och stående Pulsoximeter: En pulsoximeter med hög kvalitet för att spela in SpO 2, pulshastighet och pulsvågform. Proben är en bekväm silikoninbäddad fingerprobe. EKG-sensor: Registrerar EKG med en aktiv 3-kontaktsensor för optimerade signaler Extra: Inmatning av en extern signal Användning SOMNOscreen plus sitter direkt på antingen buken eller bröstkorgen. Elektroderna är lätta att identifiera både genom färgkod såväl som att de är märkta mekaniskt. Enheten kan programmeras med start- och stopptid. Signaler kan kontrolleras på den inbyggda displayen innan inspelning startar! Snabb överföring av mätdata till PC efter inspelning. Sätt in Compact Flash kortet i läsaren och inom 20 sekunder kan du öppna och analysera studien. Komplett automatisk analys med utskrift av analysrapport inom 2-3 minuter (se rapporter nedan). Patientmärkning: För inmatningen av relevanta tidpunkter som patienten kanske önskar dokumentera, t.ex. när man ska ta medicin, gå på toaletten etc. - Rörelse: För detection av rörelse och artefakter Externa sensorer Miniatyriserad huvudbox: 10 referentiella ingångar för EEG/EOG+REF, 2 referentiella ingångar för EMG/EOG, 1 differentiell ingång för ECG Termistor: Nasalt/Oralt luftflöde Mikrofon: Snarkljud Trycksensor: För att mäta trycket från en CPAP maskin, kontrollera CPAP under titrering, flöde när man använder en cannula Töjningsgivare Bröstkorg och/eller bukrörelse (möjlighet till RIP) Aktiva sensorer: Registrera benrörelser för PLM analys

4 Analyser Automatisk analys av alla standard-signaler inkluderande: Apné/hypopnea beräkning i enlighet med typ och i korrelation med desaturation, brady/tachycardia och Micro Aurosals Micro Arousal detection enligt ASDA/AASM kriteriet Brady/Tachycardia och Arrythmia analys Kalkylering av genomsnittlig värdefrekvens (AFV) Alpha + Beta och Delta frekvensbanden från EEG Sömnanalys med sömnprofil Display av sömnfasens pålitlighet REM detektor och REM densitet O 2 Desarutation Kroppsposition PTT pulstransittid Snarkning PLM detection Ny funktionalitet inkluderande: Sömnfragmentering baserad på Micro Aurosal och PPT ArousalAnalyser Flow limitation - Analys av obstruktionsnivå Blodtryck - Visning av den systoliska och diastoliska blodtryckskurvan* och automatiskt igenkännande av fluktuerande tryckförändringar FFT modul för sekventiell analys av rådata R-R intervall (1) Index per timma (2) Tidslinje (3) Analyserade kanaler (4) Rådatakanaler (5) Tidsbaserade analyser (6) Tidsbaserade rådata (7) Sömnstadier (8) Sömnprofil (9) Händelser (10) Videoskärm Det är bekvämt, snabbt och lätt att redigera data i systemet. Alla händelser är färgkodade och visas som rådata Kanaler Modular och Expanderbar 15 Headbox 10 EEG/EOG referentiell + REF, 2 EMG referentiell, 1 EKG differentiell, impedans 10 Externa Bukansträngning, snarkning (mikrofon) kanaler Nasalt/oralt luftflöde (Termistor), motoraktivitet, AUX Nasalt/oralt luftflöde (cannula), PLM L, PLM R Snarkning (cannula), CPAP/BiPAP tryck 8 Interna SpO 2, pulshastighet, pulsvågform, position, kanaler rörelse, omgivande ljus, markeringsknapp, bröstkorgsansträngning Sensorer Extern sensorer: Termistor för nasalt/oralt luftflöde Töjningsgivare Aktivitetssensor (3 axlar) actigrafi eller PLM Aktivitetssensor för EMG/EKG Mikrofon för snarkdetektor EDA sensor (Electro Dermal Activity) NPT sensor (Nocturnal Penile Tumescence) Temperatursensor (rectal) Trycksensor (-24 till +24 cmh 2 O) Nasalt/oralt flöde (kanyl) Snarkning (kanyl) CPAP-tryck CPAP-flöde CPAP-snarkning (-100 till +100 cmh 2 O) Oesophagealt tryck Databehandling Aktiv filtrering 16 Bit ADC Sample rates från 4/s till 512/s (option 2048/s) Liten filstorlek genom komprimerad datalagring Strömförsörjning Li-Ion batteri (uppladdningsbart) upp till 36 timmars inspelning Storlek och vikt 140 x 70 x 28mm, 220gr (inkl. batteri) Mjukvara - Domino Analys- och scoringmjukvara Interaktivt tangentbord och skärm Signalkontroll på skärm (blå bakgrundsbelysning LCD skärm) Programmerbara start och sluttider Menykontrollerad skärm Datalagring Höghastighets Compact Flash kort (upp till 2 GB kapacitet) Optioner Trådlös online dataöverföring (upp till 100m) - LAN eller USB Video - Synkroniserad video i DVD kvalitet, 28 frames/sek, senaste datakomprimeringssystem - Audio ( Hz) - Svart och vit inspelning för IR eller färginspelning under dagsljus - Full synkronisering med rådata - Uppspelning med olika sample rates ( gånger) - Digital zoomningsfunktion för detaljerad analys - Lätt att lägga till, skära och arkivera. Lagra korta frekvenser på CD eller DVD * Patent Pending

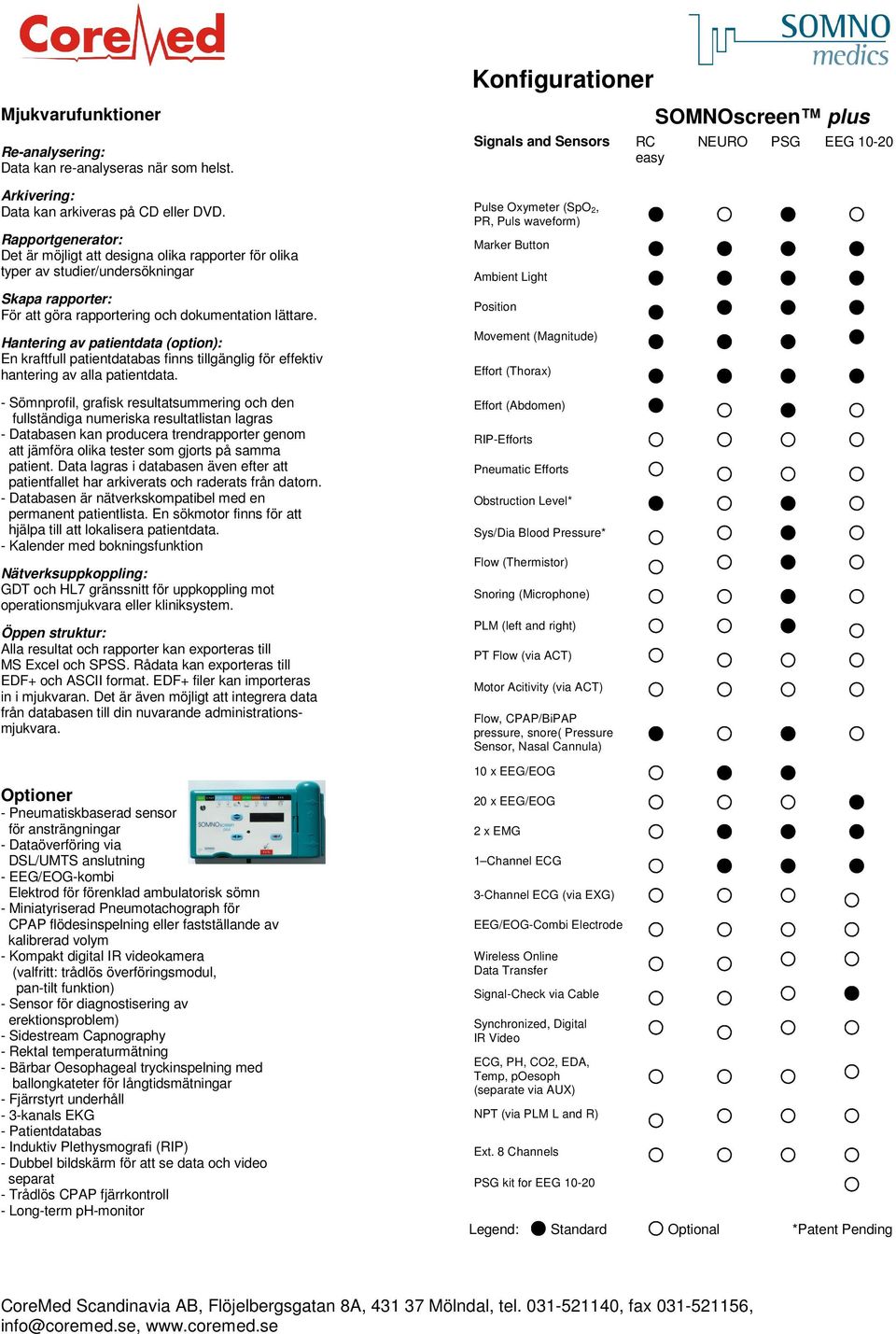

5 Konfigurationer Mjukvarufunktioner Re-analysering: Data kan re-analyseras när som helst. Arkivering: Data kan arkiveras på CD eller DVD. Rapportgenerator: Det är möjligt att designa olika rapporter för olika typer av studier/undersökningar Skapa rapporter: För att göra rapportering och dokumentation lättare. Hantering av patientdata (option): En kraftfull patientdatabas finns tillgänglig för effektiv hantering av alla patientdata. - Sömnprofil, grafisk resultatsummering och den fullständiga numeriska resultatlistan lagras - Databasen kan producera trendrapporter genom att jämföra olika tester som gjorts på samma patient. Data lagras i databasen även efter att patientfallet har arkiverats och raderats från datorn. - Databasen är nätverkskompatibel med en permanent patientlista. En sökmotor finns för att hjälpa till att lokalisera patientdata. - Kalender med bokningsfunktion Nätverksuppkoppling: GDT och HL7 gränssnitt för uppkoppling mot operationsmjukvara eller kliniksystem. Öppen struktur: Alla resultat och rapporter kan exporteras till MS Excel och SPSS. Rådata kan exporteras till EDF+ och ASCII format. EDF+ filer kan importeras in i mjukvaran. Det är även möjligt att integrera data från databasen till din nuvarande administrationsmjukvara. Signals and Sensors Pulse Oxymeter (SpO 2, PR, Puls waveform) Marker Button Ambient Light Position Movement (Magnitude) Effort (Thorax) Effort (Abdomen) RIP-Efforts Pneumatic Efforts Obstruction Level* Sys/Dia Blood Pressure* Flow (Thermistor) Snoring (Microphone) PLM (left and right) PT Flow (via ACT) Motor Acitivity (via ACT) Flow, CPAP/BiPAP pressure, snore( Pressure Sensor, Nasal Cannula) RC easy NEURO PSG EEG Optioner - Pneumatiskbaserad sensor för ansträngningar - Dataöverföring via DSL/UMTS anslutning - EEG/EOG-kombi Elektrod för förenklad ambulatorisk sömn - Miniatyriserad Pneumotachograph för CPAP flödesinspelning eller fastställande av kalibrerad volym - Kompakt digital IR videokamera (valfritt: trådlös överföringsmodul, pan-tilt funktion) - Sensor för diagnostisering av erektionsproblem) - Sidestream Capnography - Rektal temperaturmätning - Bärbar Oesophageal tryckinspelning med ballongkateter för långtidsmätningar - Fjärrstyrt underhåll - 3-kanals EKG - Patientdatabas - Induktiv Plethysmografi (RIP) - Dubbel bildskärm för att se data och video separat - Trådlös CPAP fjärrkontroll - Long-term ph-monitor 10 x EEG/EOG 20 x EEG/EOG 2 x EMG 1 Channel ECG 3-Channel ECG (via EXG) EEG/EOG-Combi Electrode Wireless Online Data Transfer Signal-Check via Cable Synchronized, Digital IR Video ECG, PH, CO2, EDA, Temp, poesoph (separate via AUX) NPT (via PLM L and R) Ext. 8 Channels PSG kit for EEG Legend: Standard Optional *Patent Pending
