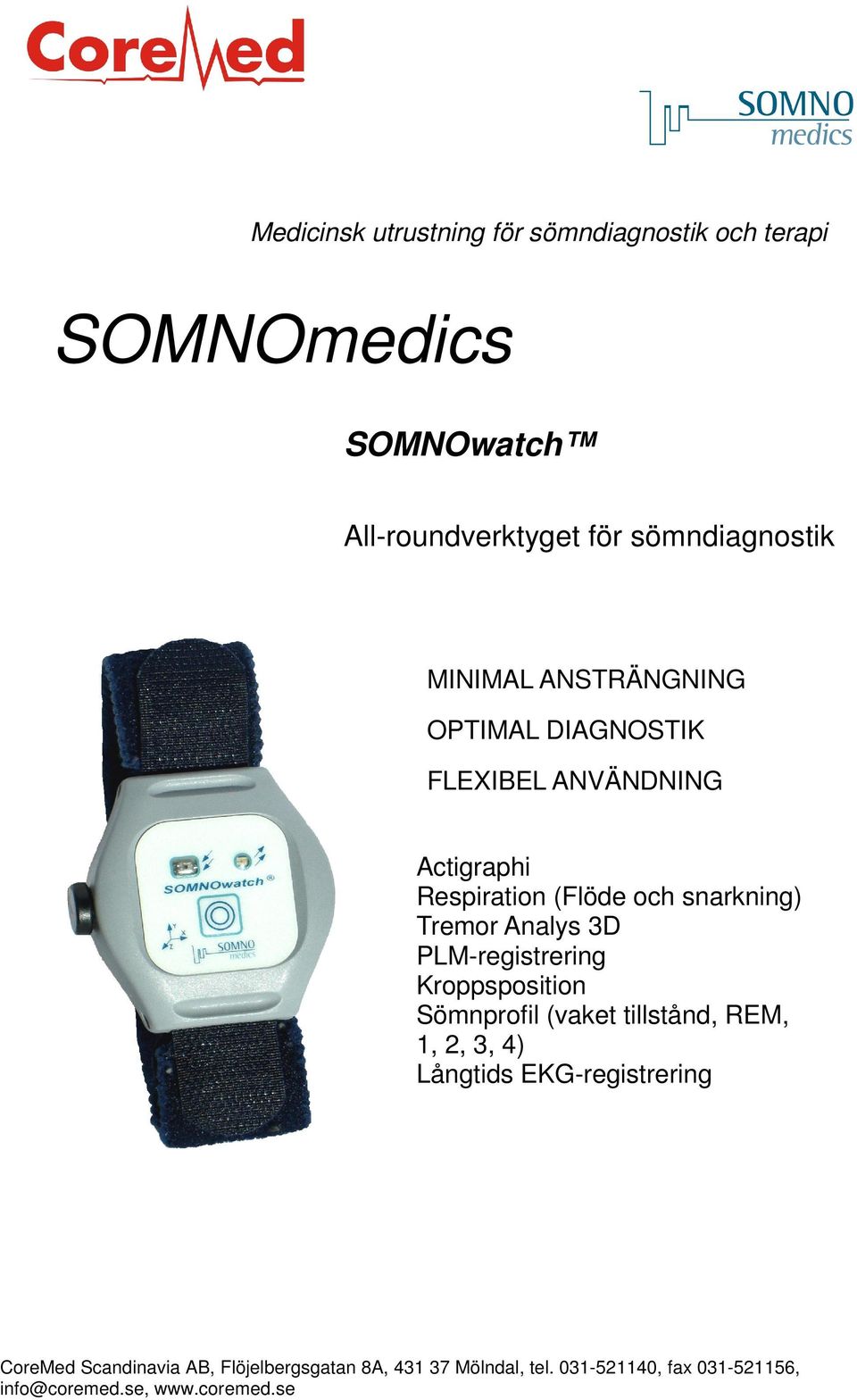

1 Medicinsk utrustning för sömndiagnostik och terapi SOMNOmedics SOMNOwatch All-roundverktyget för sömndiagnostik MINIMAL ANSTRÄNGNING OPTIMAL DIAGNOSTIK FLEXIBEL ANVÄNDNING Respiration (Flöde och snarkning) Tremor Analys 3D PLM-registrering Kroppsposition Sömnprofil (vaket tillstånd, REM, 1, 2, 3, 4) Långtids EKG-registrering

2 Ambulatorisk flerkanals övervakning Liten - Mobil - Flexibel Den snabba framfarten inom elektronik har lett till en generell miniatyrisering av mobila medicintekniska utrustningar. Integreringen av flera diagnostiska funktioner i en enda apparat ger ett flexibelt och kostnadseffektivt system. SOMNOwatch är en kraftfull liten flerkanals inspelningsapparat som är bekväm och användarvänlig som en vanlig klocka. Som multi-kanals system kan SOMNOwatch ersätta flera vanliga apparater, då den ger utmärkt signalkvalitet. SOMNOwatch kan användas för, PLM-detektion, Tremor analys, en-kanals EKG och -registrering, kropptemperatur, respiratorisk screening med flöde och snarkning, kroppsposition och analys av sömn/vakenhet. Den vattentäta apparaten får ström genom ett uppladdningsbart Li-lon batteri och har en intern lagring på 8/16 MB som möjliggör långtidsmätningar på upp till 26 dagar. Relevanta tidpunkter i registreringen kan lätt märkas med den integrerade eventknappen. Dygnsrytm Vid registrering av dygnsrytmen under sömn/vakenhet bärs SOMNOwatch på den arm som används minst. Aktiviteten mäts i epoker om 1 till 120 sekunder och plattas ut som en profil. Den relevanta mätperioden (tid i sängen) ges genom att använda den integrerade ljussensorn. Störningar i dygnsrytmen t ex för skiftarbetande eller piloter kan dokumenteras. Vid hyperaktivitet (ADHD) kan SOMNOwatch användas för att diagnostisera och övervaka terapin på hyperaktiva barn. Vissa perioder kan hänföras till specifika händelser såsom skoltid, raster i skolan och Motion/idrott/rehabilitering För att få viktig information om motorisk aktivitet vid utövande av idrott och motion, kan SOMNOwatch bäras på armen, ben eller kroppen. Dessutom kan SOMNOwatch mäta EKG. Mjukvaran synkroniserar hjärtrytmen med motorisk aktivitet. Korrelationen av den motoriska aktiviteten och kardiovaskulär stress är väldigt viktig för att optimera och övervaka framsteg i träning och rehabilitering. PLM OCH RLS När SOMNOwatch placeras på ankeln kan den registrera benrörelse kontinuerligt i upp till 5 nätter. Den kan särskilja mellan stående och liggande genom den integrerade positionssensorn. Med justerbara parametrar hittar mjukvaran automatiskt PLM rörelsemönster och utvärderar PLM index. Motorisk aktivitet, RLS (Restless Legs) värderas genom kvantifiering. För att få en utökad diagnos kan optionen läggas till, vilken kan användas för att se sambandet mellan PLM och Micro Aurosals.

3 Respiratorisk Screener Genom att använda en sensor för flöde och snarkning kan SOMNOwatch användas som en andningsscreener. När SOMNOwatch bärs på bröstkorgen kan den registrera kroppsposition, acceleration, ljus, flöde och snarkning. Korrelationen av kroppsposition, apné/hypopnea och snarkning kan lätt upptäckas. I tillägg till diagnoserna av sömnapné kan SOMNOwatch användas för att registrera patienter som använder CPAP. Analysering av rörelser Den höga frekvensen av rörelseregistering möjliggör att SOMNOwatch kan göra en väldigt exakt frekvensanalys genom att använda FFT. Registering av Tremor intensitet och Tremor frekvens kan uppnås över en lång tidsperiod. Den här parametern kan användas för diagnos och behandling av Parkinsons Sjukdom. Sömnregistrering För att identifiera sömnstadierna kan optionen läggas till n på SOMNOwatch. Dessa ytterligare data tillåter särskiljandet av inte endast profilen sömn/vakenhet utan också vakenhet, REM, 1, 2, 3 och stadie 4. Långtids-EKG SOMNOwatch kan lagra rådatan från en EKG-kanal i upp till 18 timmar. Korrelationen mellan hjärtfrekvens, hjärtats rytm, och kroppsposition ger mycket intressant information för diagnoser och behandling av Cardiovasculär sjukdom. Sömngång SOMNOwatch är en utmärkt utrustning för att upptäcka sömnstörningar med upp till 14 dagars registrering av kroppsposition, ljus och motorisk aktivitet. Rapporten skiljer mellan liggande vänster, höger, liggande, sluttande, upprätt och gående. Långtids- SOMNOwatch kan lätt registrera en -kanal i upp till 18 timmar. Identifieringen av artefakt förbättras genom samtidig mätning av motorisk aktivitet. För att få en optimerad analys så visas rådatan i de olika frekvensbanden. Spindlar, K-komplex och Micro Arousals detekteras automatiskt.

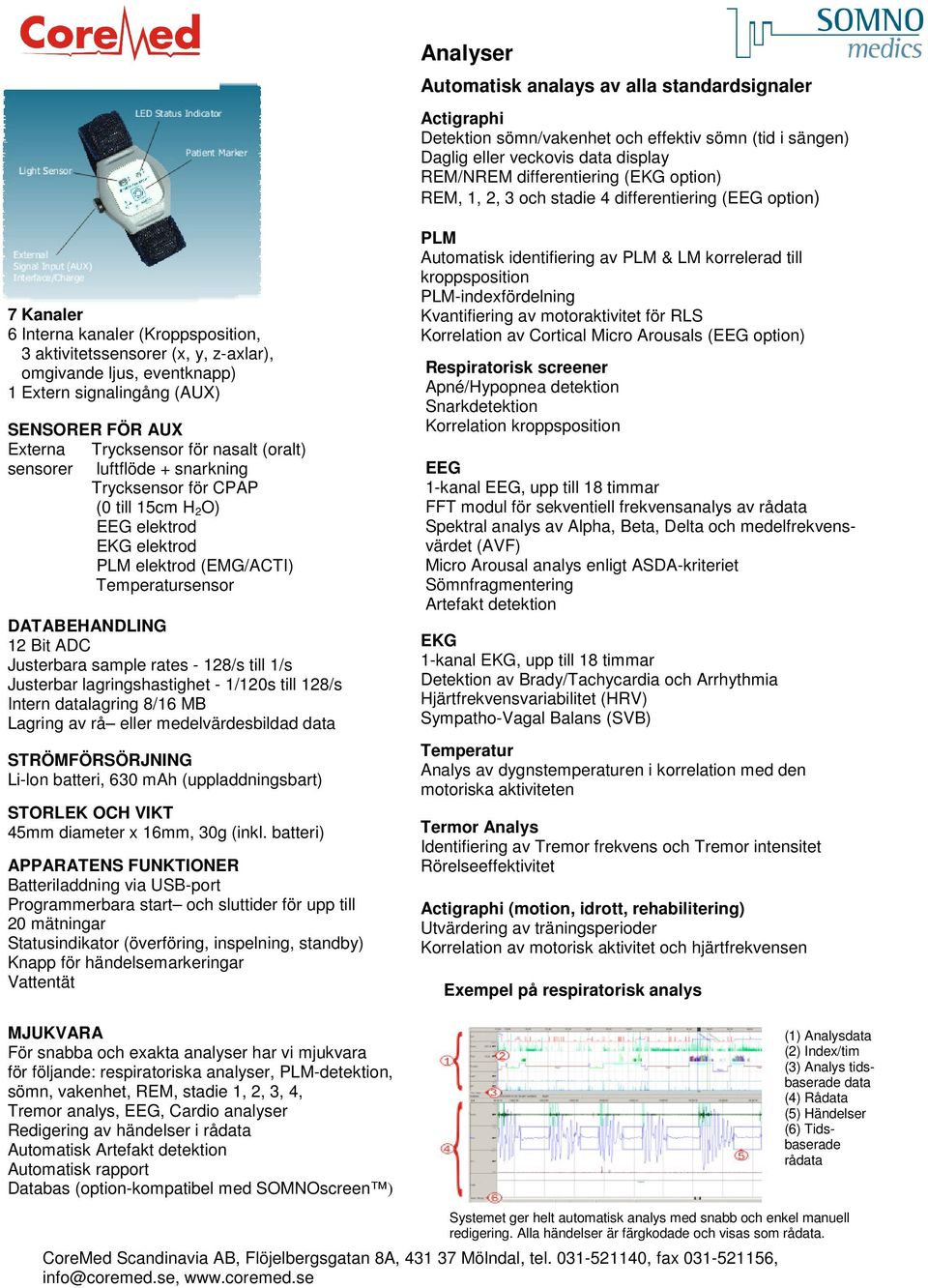

4 Analyser Automatisk analays av alla standardsignaler Detektion sömn/vakenhet och effektiv sömn (tid i sängen) Daglig eller veckovis data display REM/NREM differentiering (EKG option) REM, 1, 2, 3 och stadie 4 differentiering ( option) 7 Kanaler 6 Interna kanaler (Kroppsposition, 3 aktivitetssensorer (x, y, z-axlar), omgivande ljus, eventknapp) 1 Extern signalingång (AUX) SENSORER FÖR AUX Externa Trycksensor för nasalt (oralt) sensorer luftflöde + snarkning Trycksensor för CPAP (0 till 15cm H 2 O) elektrod EKG elektrod PLM elektrod (EMG/ACTI) Temperatursensor DATABEHANDLING 12 Bit ADC Justerbara sample rates - 128/s till 1/s Justerbar lagringshastighet - 1/120s till 128/s Intern datalagring 8/16 MB Lagring av rå eller medelvärdesbildad data STRÖMFÖRSÖRJNING Li-lon batteri, 630 mah (uppladdningsbart) STORLEK OCH VIKT 45mm diameter x 16mm, 30g (inkl. batteri) APPARATENS FUNKTIONER Batteriladdning via USB-port Programmerbara start och sluttider för upp till 20 mätningar Statusindikator (överföring, inspelning, standby) Knapp för händelsemarkeringar Vattentät MJUKVARA För snabba och exakta analyser har vi mjukvara för följande: respiratoriska analyser, PLM-detektion, sömn, vakenhet, REM, stadie 1, 2, 3, 4, Tremor analys,, Cardio analyser Redigering av händelser i rådata Automatisk Artefakt detektion Automatisk rapport Databas (option-kompatibel med SOMNOscreen ) PLM Automatisk identifiering av PLM & LM korrelerad till kroppsposition PLM-indexfördelning Kvantifiering av motoraktivitet för RLS Korrelation av Cortical Micro Arousals ( option) Respiratorisk screener Apné/Hypopnea detektion Snarkdetektion Korrelation kroppsposition 1-kanal, upp till 18 timmar FFT modul för sekventiell frekvensanalys av rådata Spektral analys av Alpha, Beta, Delta och medelfrekvensvärdet (AVF) Micro Arousal analys enligt ASDA-kriteriet Sömnfragmentering Artefakt detektion EKG 1-kanal EKG, upp till 18 timmar Detektion av Brady/Tachycardia och Arrhythmia Hjärtfrekvensvariabilitet (HRV) Sympatho-Vagal Balans (SVB) Temperatur Analys av dygnstemperaturen i korrelation med den motoriska aktiviteten Termor Analys Identifiering av Tremor frekvens och Tremor intensitet Rörelseeffektivitet (motion, idrott, rehabilitering) Utvärdering av träningsperioder Korrelation av motorisk aktivitet och hjärtfrekvensen Exempel på respiratorisk analys (1) Analysdata (2) Index/tim (3) Analys tidsbaserade data (4) Rådata (5) Händelser (6) Tidsbaserade rådata Systemet ger helt automatisk analys med snabb och enkel manuell redigering. Alla händelser är färgkodade och visas som rådata.

5 Applikation/Konfiguration Signals /Sensors Internal Sensors Body Position Movement Actigraphy Sleep/Wake Non-Dominant Arm *) Actigraphy Training/ Sport Arm-Leg Body PLM Recorder Movement Analyser Respiratory Screener REM/NR Recorder Body Position ECG Leg Thorax Thorax Thorax Thorax Thorax Thorax 1) 1) 2) 1) 1) 1) 1) Ambient Light Button Marker External Sensors Flow & Snore ECG CPAP PLM-EMG or ACTI Temperatur Standard Option *) Position 1) Quantitative Recording 2) x, y, z-axis Dataöverföring: USB med samtidig batteriladdning Intermittent mätning: Programmerbar start och varaktighet för upp till 20 mätningar Patient Interface: LED statusindikator Datasynkronisering: Samtidig användning av två eller flera SOMNOwatch med synkroniserad analys Dataexport: Rådata (ASCII, EDF), resultat (Excel, Word, PDF) Rapportgenerering: Användarvänlig och flexibel rapport och formulärgenerator Patientdatabehandling (option): Permanent tillgång till komplett resultat, sömnprofiler och diagram, trender, integrerat frågeformulär. Databasen är nätverkskompatibel med en permanet patientlista. En sökmotor finns som hjälp att hitta patientdata.
