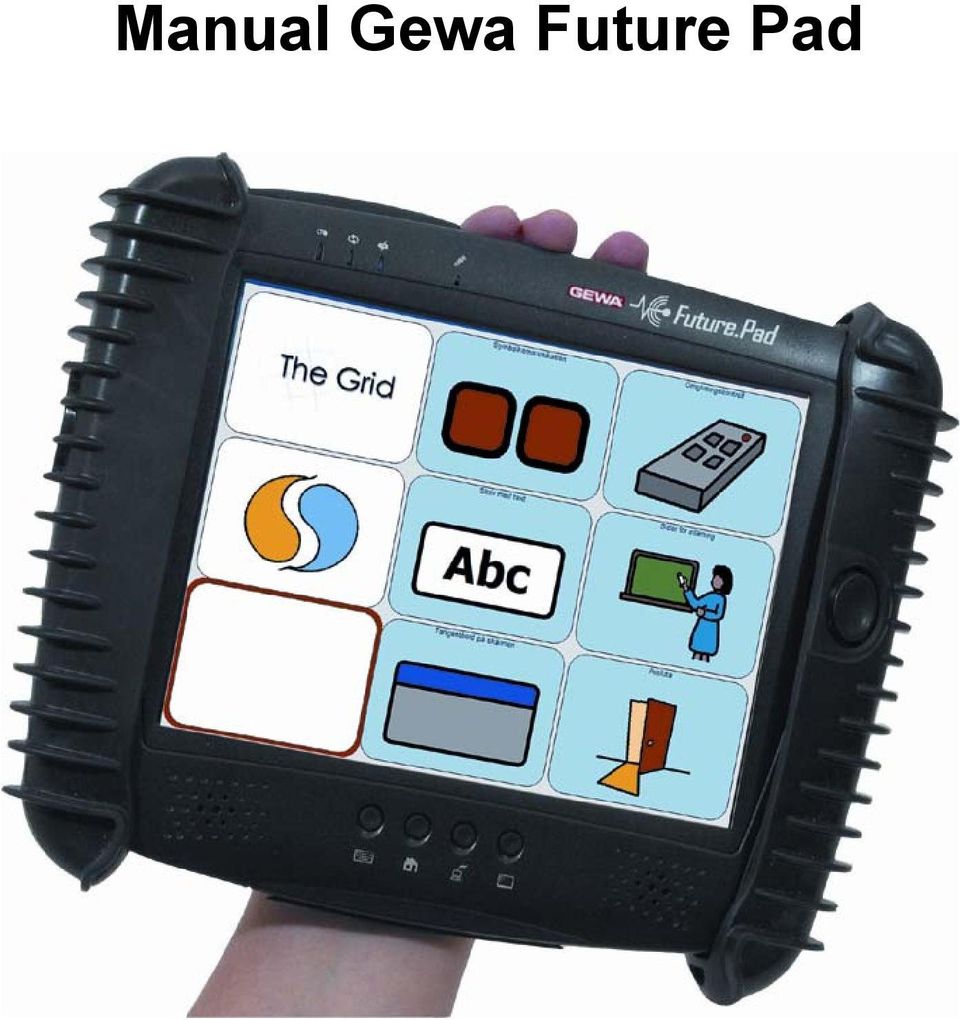

1 Manual Gewa Future Pad

2 Innehållsförteckning INLEDNING... 3 FÖRDELAR MED FUTURE PAD... 3 INGÅENDE DELAR OCH PROGRAMVAROR... 3 BESKRIVNING AV FUTURE PAD... 4 BORDSSTÄLL... 5 ON/OFF... 5 INDIKERINGSLAMPOR... 5 TIPS!... 6 PEKSKÄRM... 6 Användning av "Höger musklick"... 6 MANÖVERKONTAKTER... 6 HÖGTALARE/HÖRLURAR OCH MIKROFON... 7 SNABBVALSKNAPPAR... 7 RELÄUTGÅNG... 7 DOCKNINGSSTATION... 8 SPELA IN IR-KODER... 8 INSPELNING... 8 LADDNING... 9 Indikering av batteristatus... 9 Extra batteri GEWA HÅLLARE RENGÖRING ANVÄNDNINGSMILJÖ ÅTERVINNING AV ELAVFALL

3 Inledning Future Pad är en dator med tryckkänslig pekskärm som kan användas som ett kraftfullt kommunikationshjälpmedel. Future Pad har allt som behövs för en bra och enkel kommunikation. Future Pad levereras som standard med kommunikationsprogrammet The Grid och talsyntes. Det går att ansluta yttre manöverkontakter för styrning med scanning. Fördelar med Future Pad Lättryckt pekskärm Bra ljudkvalitet med hög volym Portabel, lätt att bära med Stöttålig Inbyggd IR-modul (endast art.nr: ) Högtalare med förstärkare strömförsörjs från USB-port Möjlighet att ansluta externt tangentbord och mus till dockningsstation Möjlighet att ha extra batteri som kan bytas under drift Möjlighet att ha Future Pad fastsatt på en monteringsarm Möjlighet att ansluta yttre manöverkontakter Ingående delar och programvaror Future Pad med pekskärm Back Support (IR-modul ingår endast i art.nr: ) Laddare Yttre batteri Dockningsstation Tangentbord Mus Programvara Windows XP Pro The Grid med talsyntes Progress Future Pad (ingår endast i art.nr: ) Manualer Gewa Future Pad The Grid, komma igång The Grid, referensmanual Progress PC (endast art.nr: ) Quick-Start guide 3

4 Beskrivning av Future Pad Indikeringslampor On/Off Tryckkänslig pekskärm "På-skärmentangentbord" Programmerbara knappar Pekpenna Kortplats Volymkontroll Manöverkontakt 1 Manöverkontakt 2 Reläutgång Utfällbart bordsställ Extern Mikrofon Extern Högtalare Yttre batteri Ingång för laddare Frigöringsmekanism för yttre batteri 4

5 Bordsställ Bordställ fälls ut enligt bild Tryck in 2. Dra nedåt 3. Vik ut ben 2 3 On/Off Om Future Pad är avstängd startas den med On/Off-knappen. Om Future Pad är i gång och man trycker på On/Off-knappen går den ner i standby. När den är i standby och man trycker igen kommer man tillbaka dit man var innan standby. För att stänga av Future Pad helt och hållet gå till Windows Startmeny och välj "Shut down". Energisparfunktion i Future Pad är inställd så att bildskärmen släcks efter 5 min vid batteridrift respektive 15 min vid nätdrift när man inte har använt den. För att starta igång igen kan man trycka på en kontakt eller peka på bildskärmen. Om man tycker att tiden är för kort kan man gå in i Windows inställningar och ändra (Control Panel\Power options). Indikeringslampor 1. Inspelning 2. Nätverk 3. Batteristatus (se Indikering av batteristatus, sid 9) 5

6 Tips! Om Progress Future Pad inte används kan man ta bort det från "Autostart" i Windows och i stället lägga till The Grid. Om man vill använda The Grid som tangentbord på skärmen, lägg till en ruta som går till sidan "Demo On Screen Keybord FP". Pekskärm Future Pad levereras med pekskärm vilket innebär att man kan manövrera genom att peka på bildskärmen. Om man pekar med fingret skall man använda toppen av fingret eller nageln. Det går också att använda pekpenna som sitter i Future Pad. OBS! Använd aldrig vassa föremål på pekskärmen. Användning av "Höger musklick" 1. Tryck på symbolen "PM" längst ner i högra hörnet på skärmen. En pop up-meny kommer upp. 2. Tryck på "Right Button" i pop up-menyn. En musikon kommer upp på skärmen. 3. Tryck på mus-ikonen. 4. Tryck sedan på skärmen där du vill höger klicka. Manöverkontakter Två manöverkontakter kan anslutas för användning vid scanning. Anslutningskontakt skall vara 3,5 mm telepropp. Endast CE-märkta manöverkontakter får kopplas in. Vid leverans är Future Pad inställd för användning av pekdon. Om man vill använda manöverkontakter måste man gå in i The Grid och ändra. 1. Högerklicka i The Grid (se Användning av "Höger musklick" sid 6). 2. Klicka på menyn "Stysätt" och välj "Kontakter". OBS! Manöverkontakter kan inte "väcka upp" Future Pad när den är i standby. Ändra ej denna inställning. Varning! Elektroder som fästs på huden eller invasibla manöverkontakter får ej anslutas till Future Pad. 6

7 Högtalare/hörlurar och mikrofon Externa högtalare/hörlurar och mikrofon kan anslutas. Anslutningskontakter 3,5 mm telepropp. Yttre mikrofon måste användas vid inspelning. Ljudvolym för externa högtalare/hörlurar justeras i Windows-inställningar. Ljudvolym för den inbyggda högtalaren justeras med knapparna på Back Support men påverkas också av Windows-inställningar. Gör enligt följande för att ställa in en bra grundvolym i den inbyggda högtalaren i Back Support: 1. Gå till Windows-inställningar (Control Panel\Sounds and Audio Devices). 2. Ställ volymen lågt i Windows-inställningar. 3. Höj volymen på Back Support maximalt. 4. Testa ljudet i Back Support. 5. Höj volymen i Windows-inställningar tills ljudet är maximalt utan att det låter illa i högtalarna. Snabbvalsknappar Genom att trycka på snabbvalsknapparna når man specifika funktioner såsom: 1. "På-skärmen-tangentbord" 2. Programmerbar funktion 3. Programmerbar funktion 4. Programmerbar funktion Reläutgång Reläutgången kan användas för att påkalla uppmärksamhet, t.ex. en radiosändare som är ansluten. Anslutningskontakt 2.5 mm telepropp. Max belastning 120 ma, 24 V AC/DC. OBS! Reläutgång stöds endast av Progress Future Pad. 7

8 Dockningsstation Vill man ansluta tangentbord, mus eller andra enheter fordras att Future Pad sitter i en dockningsstation. På dockningsstationen finns två USB-portar bakom gummiskyddet. USB-portar Dockningsstation Spela in IR-koder Ingång för laddare (Gäller endast art.nr: ) För att kunna styra t.ex. TV, Video, Stereo, DVD, leksaker, lampor m.m. krävs att dessa apparater har en fjärrkontroll som sänder infrarött ljus (IR). En TV t.ex. har för det mesta en fjärrkontroll (IR) som används för att styra olika funktioner. Det är denna fjärrkontroll som ska användas för att lära in IR-koder. Andra apparater som t.ex. lampor, telefon, porttelefon och dörrautomatik har inte någon sådan fjärrkontroll. Gewa har lösningar som gör det möjligt att även styra dessa apparater. GewaLink-kanaler ligger fabriksinställda och kan användas för att styra Gewas egna produkter. Kontakta Gewa eller Gewas återförsäljare för mer information. När man spelar in en IR-kod används en minnesplats. Totalt 256 minnesplatser finns till förfogande. Inspelning Innan man börjar spela in en IR-kod skall man vara förvissad om att batterierna i fjärrkontrollen har full kapacitet. Vistas ej i starkt ljus vid inlärning (t.ex. solljus). 8

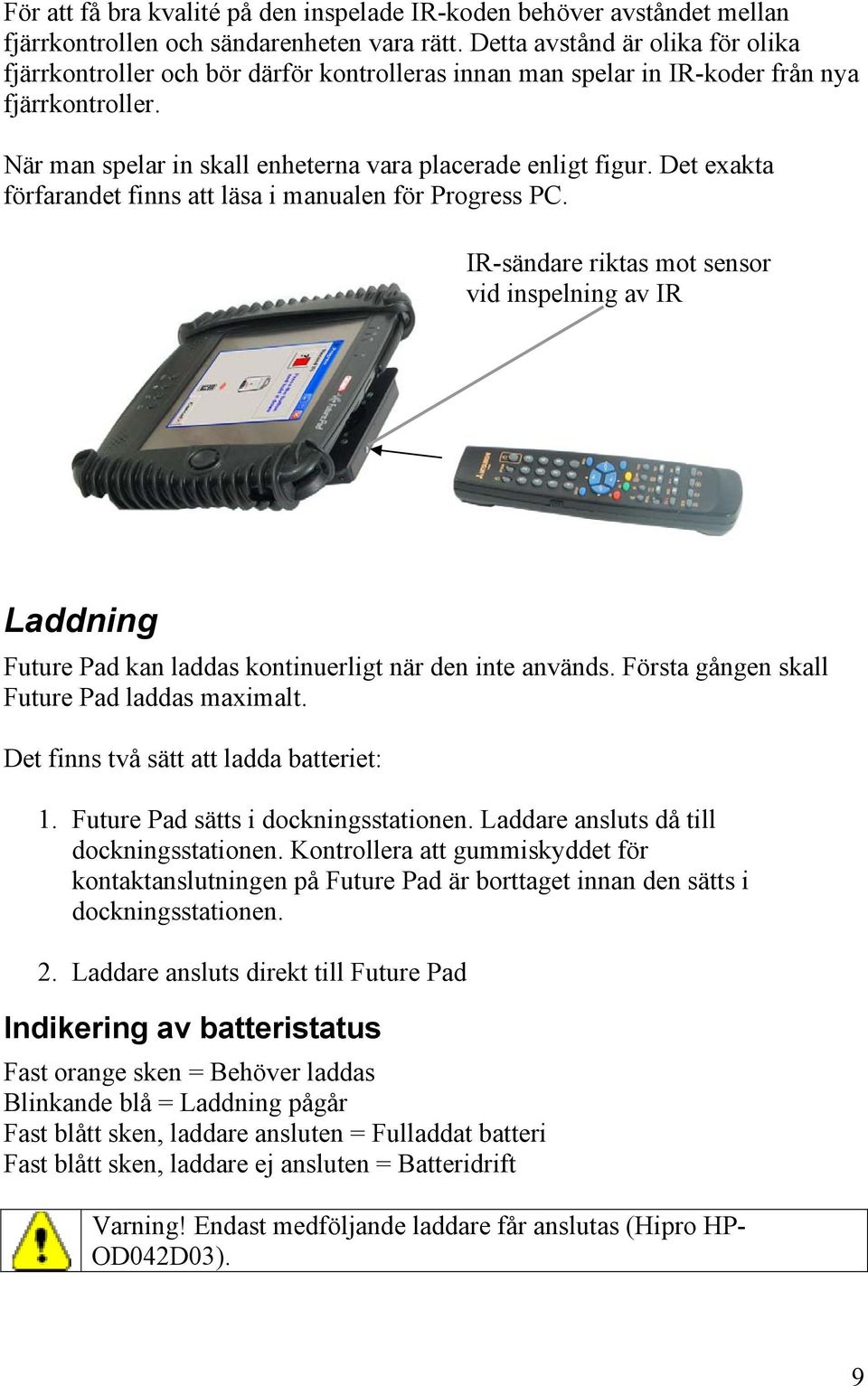

9 För att få bra kvalité på den inspelade IR-koden behöver avståndet mellan fjärrkontrollen och sändarenheten vara rätt. Detta avstånd är olika för olika fjärrkontroller och bör därför kontrolleras innan man spelar in IR-koder från nya fjärrkontroller. När man spelar in skall enheterna vara placerade enligt figur. Det exakta förfarandet finns att läsa i manualen för Progress PC. IR-sändare riktas mot sensor vid inspelning av IR Laddning Future Pad kan laddas kontinuerligt när den inte används. Första gången skall Future Pad laddas maximalt. Det finns två sätt att ladda batteriet: 1. Future Pad sätts i dockningsstationen. Laddare ansluts då till dockningsstationen. Kontrollera att gummiskyddet för kontaktanslutningen på Future Pad är borttaget innan den sätts i dockningsstationen. 2. Laddare ansluts direkt till Future Pad Indikering av batteristatus Fast orange sken = Behöver laddas Blinkande blå = Laddning pågår Fast blått sken, laddare ansluten = Fulladdat batteri Fast blått sken, laddare ej ansluten = Batteridrift Varning! Endast medföljande laddare får anslutas (Hipro HP- OD042D03). 9

10 Extra batteri Yttre batteri kan bytas mot annat batteri under drift för att därmed förlänga användningstiden. Extra yttre batteri laddas i ett separat laddställ. Extra batteri och laddställ ingår ej utan beställs separat. Yttre batteri. Art.nr: Laddare för yttre batteri. Art.nr: Laddställ för yttre batteri Ingång för laddare Gewa Hållare Future Pad kan monteras på en böjlig arm (Gewa Hållare) för lätt inställning av höjd och vinkel. Snabbfäste gör det lätt att frigöra Future Pad och flytta den mellan olika platser. Gewa Hållare ingår ej utan måste beställas separat, art.nr: Snabbfäste Gewa Hållare 10

11 Rengöring Innan rengöring skall laddare vara bortkopplad från Future Pad. Future Pad görs rent med en mycket hårt urvriden trasa som doppats i vatten med lite diskmedel i. Efter rengöring torkas den med en torr trasa. Användningsmiljö Future Pad är avsedd att användas inomhus i torr miljö. Återvinning av elavfall Future Pad innehåller elektronik som skall återvinnas efter produktens livslängd. Lämnas till miljöstation för elavfall. 11

12 Gewa AB BOX 92, SE SOLLENTUNA, SWEDEN TEL: +46 (0) TEXTTEL: +46 (0) FAX: +46 (0) WEB: Art.no: Doc: Manual Gewa Future Pad. Ver: A. Date:
