2 Modeller TURBO 1 - TURBO 1W KOMPAKT OCH KRAFTFULL Det senaste tillskottet till sortimentet är extremt effektiv på plan mark eller på områden med måttliga lutningar.en kraftfull 3-cylindrig dieselmotor och en stor fläkt möjliggör mycket hög skärhastighet och en mycket bra klippkvalité även med högt, vått gräs.en 1100 liters gräsuppsamlingsbehållare, tillsammans med högtipp (210 cm.)kommer att göra klippningen extremt produktiv. Transporthastighet på18 km / h. Mycket kompakt, tar sig enkelt fram runt hinder och på smala stigar.turbo 1W är försedd med patenterad HTC (Hydrostatisk Traction Control) 4-hjulsdrift för en perfekt dragkraft i svåra backar. TURBO 1 TURBO 2-4 För maximal effektivitet. Turbo 2 och 4 har samma egenskaper som Turbo 1 men med en kraftigare 4-cylindrig dieselmotor och en liters uppsamlingsbehållare. Prestandan i öppna områden förbättras följaktligen: en fotbollsplan med tjockt och vått gräs kan klippas och samlas på en timme med en skärkvalitet som är mycket nära den som erhålls av en cylinderklippare.turbo 4-modellen har 4-hjulsdrift och HTC-VD -system för perfekt körning även i de tuffaste backarna. TURBO 2 4 CRUISER Erbjuder maximal komfort. Turbo 2-4 Cruiser-modellerna har en rymlig avfjädrad hytt. Det standardiserade uppvärmnings- och luftkonditioneringssystemet, tillsammans med elektronisk transmissions-överföringskontroll, gör Cruiser extremt bekväm för långvarig användning under alla väderförhållanden. TURBO CRUISER TURBO 4 FIFTY För maximal dragkraft och prestanda. Oslagbar på områden med större lutningar. Den låga tyngdpunkten möjliggör säker körning även i längsled i lutningar, där konkurrerande gräsklippare inte klarar att köra. En 50 hk motor, en 2-stegs transmission som maximerar dragkraft och hastighet under transport och en 1400-liters uppsamlingsbehållare gör maskinen högpresterande. Se videor

3 Integrerat uppsamlingssystem med fläkt Maskinen har ett integrerat uppsamlingssystem: sugturbinen och uppsamlingskanalen är inbyggda i maskinen, med många fördelar: klipparen är lätt att manövrera och kan användas i trånga utrymmen och därigenom ökas produktiviteten. Inga yttre slangar i vägen gör det lättare att komma åt med båda sidor av klippaggregatet. jämfört med konkurrenter med yttre uppsamlingsslangar är denna maskin stabilare och mer balanserad, med en bättre placerad tyngdpunkt; insamlingen blir effektivare eftersom det klippta gräset får ett kortare avstånd till behållaren, därmed mindre friktionsförluster. På detta sätt lämnas inget klippavfall på gräsmattan och detta förhindrar också stopp i turbinen och uppsamlingskanalen. Uppsamlingsbehållare Den stora uppsamlingsbehållaren är tillverkad av robust slagfast material och är utrustat med ett filter-, spridare- och varningssignal för att indikera när behållaren är full. Filtret är lätt att avlägsna för rengöring. Summern rekommenderar operatören att koppla från kraftuttaget när behållaren är full, för att förhindra stopp i uppsamlingskanalen. Den motoriserade svivelspridaren komprimerar gräs och fyller behållaren jämnt genom att utnyttja hela dess kapacitet. En effektiv och stark hydraulisk högtipp gör det möjligt för operatören att snabbt och enkelt tömma ur gräset direkt till en lastbil eller släpvagn. Motor Gianni Ferrari monterar Kubota 3 eller 4 cylindriga motorer mellan 1100 och 2400 cc för maximal tillförlitlighet, kraft och låg ljudnivå i enlighet med de senaste föreskrifterna. 2WD Transmission (Turbo 1 - Turbo 2) Främre axeln består av ett differentialaggregat som förbinder två reduktionsväxlar i oljebad, vilket överför drivningen till hjulen. Transmissionssystemet är mycket effektivt, eftersom den hydrauliska axialkolvmotorn säkerställer hög prestanda. Vid svåra förhållanden (ojämn mark, sluttningar eller dåligt grepp) säkerställer den mekaniska differentialen att allt tillgängligt drivmoment överförs till hjulet vilket ger bättre grepp, vilket alltid garanterar utmärkt dragkraft 4WD Transmission (Turbo 1W - Turbo 4) Utöver den främre mekaniska axeln är Turbo 4-modellerna utrustade med en bakre mekanisk axel med växlar i oljebad drivna av ytterligare en kolvmotor. Dubbel dragkraft på Turbo 1W erhålls med 2 kugghjulsmotorer på bakaxeln. I båda fallen tillåter frånvaron av en växellåda mellan fram och bakaxlar den låga motorn att vara inrymd mellan axlarna så att maskinen uppnår en optimal tyngdpunkt. Denna konfiguration möjliggör även oberoende styrning av hastigheten på de båda axlarna tack vare HTC-enheterna för att säkerställa minskad svängradie, ingen glidning och optimal körning under alla förhållanden TURBO 1W

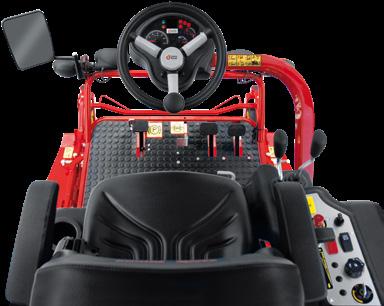

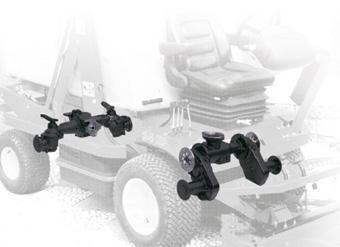

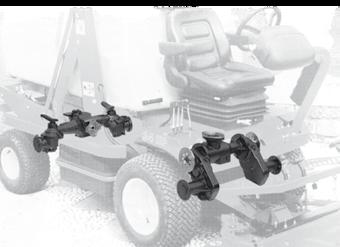

4 Skyddsbåge (ROPS) Ger tillsammans med säkerhetsbältet ett komplett förarskydd vid vältning. Förarplats Eftersom det här är en professionell maskin, avsedd för längre användning, har särskild uppmärksamhet ägnats åt förarens säte och ergonomi för att ge föraren maximal komfort och säkerhet. Motorns gas och hydraulreglage (klippdäckslyft, tömning av behållaren ) är alla placerade nära operatörens högra hand och är alla lättillgängliga. Varningsljus och nivåmätare finns på rattstången. Den lutningsjusterbara styrningen gör det alltid möjligt för operatören att uppnå rätt körläge och det är extremt bekvämt. Lätt att kliva i och ur sätet eftersom det inte finns några hinder mellan ratten, sittplatsen och fotplattformen.servostyrningen har en egen hydraulisk pump som ger mjuk och smidig styrning. Fotplattformen kan fällas upp helt i vertikalt läge så att klippaggregatet kan lyftas säkert via hydraulkraft till vertikalt läge. Sätet är inställbart i olika lägen för bättre komfort 3 olika lägen i höjd, steglöst i längdled, justerbart ryggstöd och armstöd plus viktjustering från 50 till 130 kg. Standardmonterat luftfjädrat säte på Turbo 4 Fifty. Finns även i uppvärmd modell som tillval.

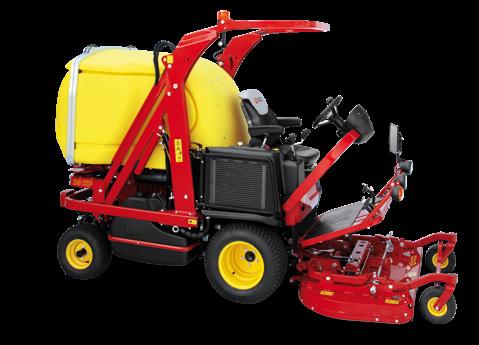

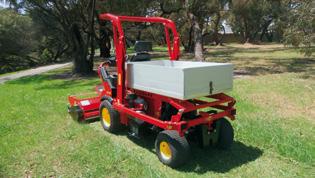

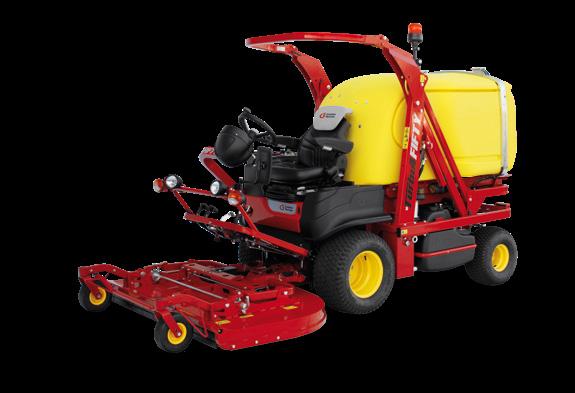

5 Tak för ROPS (tillval) Ger sol och regnskydd. Det skyddar också föraren från grenar när man arbetar under träd. Tippflak Ett hydrauliskt tippbart aluminiumflak finns som extra utrustning och kan användas utan behållare, mycket användbar för transport av sand, skräp, verktyg eller annat material. TURBO 4 FIFTY Instrument Pedal back Pedal fram Lyft av främre redskap Joystick för tömning/höglyft PTO tillslag Parkeringsbroms Farthållare Diffspärr Blinkersomkopplare Gasreglage Mugghållare Rotorljus Varningsblinkers TURBO 2-4 Belysning Tändningslås

6 Komfort är inte ett tillval!! Hytten är upphängd på antivibrationsfästen, och på grund av användningen av elektriska och elektrohydrauliska kontroller finns ingen styv mekanisk koppling mellan hytten och maskinen. Därför är förarplatsen helt isolerad från maskinen. Användningen av specialmattor ger ytterligare isolering. Med högkapacitets luftkonditionering garanterar Turbo Cruiser-hytten utmärkt ergonomi och komfort i alla klimatförhållanden

7 Hytten vilar på 4 gummidämpare, dessa isolerar förarsätet från maskinens chassi och motor vilket ger en extrem komfort ENDAST 2 meter hög. Rundad ROPS-hyttform möjliggör enkel användning under träd Strålkastare (hel /halv lyse), blinkers, backspeglar och rotorljus för användning på väg Stor frontruta för maximal sikt och säkerhet Enkelt och säkert insteg från båda sidor. Lätt avtagbara dörrar Rationella lättlästa kontroller och instrument på instrumentbrädan Rattstång med höjd och lutningsjustering för att passa alla förare Elektriska servostyrda fotpedaler tillåter lång användning med minimal ansträngning Många ventiler för optimalt luftflöde Förstärkta stereohögtalare med anslutning för en MP3-spelare Luftkonditionering, värmesystem och 12V eluttag (cigarettändaruttag) Motormonterad luftkonditionering med kraftfull kompressor (tillval) Lätt att komma åt kylare för hydraulolja och luftkonditionering Hydraulisk lyft av kabinen, även när motorn inte går, för enkel åtkomst av servicepunkter A B A B Elektronisk farthållare (hastighetsbegränsare) för att ställa in toppfart. Gasreglage med Eco- Drive för effektivare och tystare användning E C D C D E PTO-tillslag. Tändningslås. Spakar för hydraulik

8 Tillbehör RCA Uppsamlande klippdäck Dom uppsamlande klippdäcken, med modellerna 130 RCA, 150 RCA och 180 RCAversionerna, kännetecknas av bladens rotationsriktning, i motsats till traditionella klippdäck. Omvänd rotation, i kombination med den unika, speciellt utformade formen på klippdäcket, erbjuder ett klippresultat nära den som kan erhållas med en cylinderklippare och även en mycket hög uppsamlingsförmåga utan stopp, även vid högt och vått gräs. En främre öppning i plattans hölje gör kanten högre än bladets skärnivå. Denna skillnad i höjd hindrar gräset från att plattas till, vilket gör att knivarna kan klippa exakt jämnt även med långt gräs. Däcket håller en hög säkerhet med hjälp av rörliga flikar som öppnas vid högt gräs och stängs vid kort gräs eller om de träffas av föremål som kommer inifrån. Klippdäcken är utrustade med tallrikar med dubbla par stötdämpade knivar. Detta system erbjuder tre huvudfördelar: Dom rörliga knivarna absorberar stötar och skyddar transmissionen vid påkörning av främmande föremål i gräset. Dom dubbla knivarna förhindrar ansamling av gräs och skräp i den övre delen av klippaggregatet, vilket håller klippkvaliteten hög under hela arbetspasset och reducerar tiden för att rengöra klippdäcket. Det klippta materialet finfördelas till mycket små partiklar, vilket förbättrar uppsamlingen och komprimeringen i uppsamlingsbehållaren. Kraftöverföringen med mekaniska reduktionsdon med sfäriska gjutjärnslådor och spiralformade kugghjul i oljebad är robust och pålitligt. Skivorna med stötdämpade knivarr skyddar transmissionen mot stötar med främmande föremål kvar i gräset. Klippdäcken är platta för att naturligt följa terrängkontur och därför få ett perfekt snitt. Däckhjulen är punkteringsfria med fyllda mjuka gummidäck. Den exklusiva klipprhöjdsjusteringen ställs in med en enda spak, mycket snabbt och utan ansträngning. Den totala tiden för att justera klipphöjden är mindre än 10 sekunder. Däckets hydrauliska lyft till det vertikala läget möjliggör enkel åtkomst till klippaggregatets undersida, så att underhåll som knivbyte och rengöring görs enkelt. Ingen manuell lyft krävs. Maskinen kan klippa och samla gräs, tillsammans med löv, pappersskräp, burkar, plastflaskor etc. med en hastighet av till kvm / timme med perfekt klipp och uppsamlingskvalitet. Inline Dual-Cut Klippdäck med bakåtutkast och mulchingfunktion Klippdäcken 130, 165 och 190 Inline mulching och bakåtutkast har 3 eller 4 rotorer på samma axel och synkroniserade med oljebadväxeltransmission. Kompakt design med främre överhäng för att bättre följa ojämnheter och fördjupningar på marken. Snabbkonverteringssystemet Dual-Cut gör att du kan ändra typen av klippning, mulching eller bakåtutkast på ett ögonblick, helt enkelt genom att använda en bekväm spak. 160 Dual-Cut -däcken med tre trekantiga blad och remdrivft är de enda på marknaden som har underhållsfria knivar med koniska lager och oljesatssmörjning för maximal hållbarhet. Gräsmatteluftare Gräsmatteluftare med en arbetsbredd på 100 cm är lämplig för avlägsnande av skräp, mossa och gräsrester och för att förbereda området för sådd. Uppsamlingskit finns som tillbehör Slaghack Med en arbetsbredd på 120 cm. (för Turbo 1) eller 150 cm. (för Turbo 2-4) är denna kraftiga slaghack idealisk för användning på fint gräs, ogräs och torra kvistar.

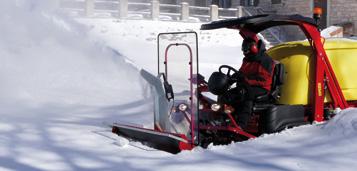

9 Sopaggregat TS150 Gör Er Turbo 1-2 och 4 mer användbar under hela säsongen.sopmaskin TS150 är det perfekta verktyget för att samla löv, papper, burkar och plastflaskor på vilken typ av yta som helst. - Arbetsbredd 150 cm - 2 hydraulmotorer - Kompositborstar plast / stål - Två tankar med 100 liter vatten - 3 spraymunstycken (tillval). Huvudfunktionerna är: - Snabb och effektiv uppsamling även med stora volymer löv eller annat skräp som papper, burkar eller plastflaskor på marken ,,,, - minskar utsläppen av damm, löv, gräs från behållaren. Filtret är självrengörande via en hydraulmotor, vilken aktiveras vid varje tömning. Enkel att rengöra efter arbetets slut. Stark och tillförlitlig, ger den full kapacitet till uppsamlingen. Föraren och folk i närheten skonas från dammpartiklar i luften. Snöblad Hydraliskt lyftbart och med hydraulisk vinkling, gör maskinen användbar även vintertid Snöslunga Tvåstegs snöslunga, 130 cm, hydraulisk rotation och plexiglasruta som skydd för föraren vid användning utan hytt.

10 TECHNICAL SPECIFICATIONS Modell Turbo 1 Turbo 1 WT Turbo 2 Turbo 4 T Motor Bränsle Modell Effekt/Kubik Antal cyl. / Kylning Volym bränsletank Diesel Diesel Diesel Diesell Kubota D1105 Kubota D1105T Kubota V 1505 KubotaV1505-T 28 hk / 1123 cc. 33 hk/ 1123 cc. 36 hp / 1498 cc. 44 hp / 1498 cc. 3/ Vätskekyld 3/ Vätskekyld 4 / Vätskekyld 4 / Vätskekyld Trycksmörjning med kugghjulspump bränslefilter med förfilter luftfilter av cyklontyp med självrengörande förfilter 40 l 40 l 40 l 40 l Eco-Drive Transmission Drivning 2WD Permanent 4WD 2WD Permanent 4WD Transmissions- typ Hastighet framåt Farthållare (fartbegränsare) Diffspärr Fram-Back Bromsar Styrsystem Hjul/Däck Variabel axial kolvpump / hydraulmotor på framaxel. Reducerande växlar i framaxeln 18 km/h Mekanisk diffspärr Variabel axial kolvpump / hydraulmotor på framaxel. Hydraulmotorer på bakhjul. Reducerande växlar i framaxeln Variabel axial kolvpump / hydraulmotor på framaxel. Reducerande växlar i framaxeln Variabel axial kolvpump. hydraulmotorer på både främre och bakre drivaxel. Reducerande växlar i framaxeln 18 km/h 18 km/h 18 km/h HTC system mekanisk diffspärr 2pedaler (med Dynamic Engine Control (DEC ) Mekanisk diffspärr Hydrostatisk färdbroms (neutralläge). Parkeringsbroms på framaxel Servostyrning, bakhjulstyrd HTC-VD system mekanisk diffspärr på främre drivaxel Hjuldimension fram 23 x x x x Hjuldimension bak 16.5 x x x x 10-8 Kraftuttag Typ/ Tillslag Hydrauluttag Frontlyft Typ Uppsamlingssystem Typ Mekanisk kraftöverföringsaxel /El-hydrauliskt tillslag 2 dubbelverkande med snabbkoppling Hydraulisk 2 armar Inbyggd fläktassisterad uppsamling. Turbinfläkt med 6 lätt utbytbara bultade fläktvingar Behållare Höghållfast polyethylene, med ljudsignal vid fullt kärl. Löstagbart filter för enkel rengöring Motordriven spridare Volym behållare 1100 L 1100 L 1300 L 1300 L Högtipp Högsta tömmningshöjd 210 cm 210 cm 220 cm 220 cm Överhäng vid högsta höjd 30 cm 30 cm 35 cm 35 cm Förarplats Ratt Mjuk ratt med justerbar rattstång. Rattspinnare Säte Fjädring säte Hytt (endast Cruiser) Grammer komfortstol med nackstöd.justerbart ryggstöd och armstöd. Stolsvärme (tillval) Fjädrande med tre höjdinställningar och viktinställning (50 kg till130 kg). Tillval: Luftfjädrad stol. Elsystem Batteri Säkerhetsbrytare Varningssystem 12v/70 Ah Huvudströmbrytare som standard EEC European Standard / ISO Oljetryck bränsle batteri (laddning) hydrauloljefilter hydrauloljetemperatur parkeringsbroms kylvätsketemperatur Standardutrustning Mått och vikter (endast maskinen, utan redskap) Vikt timräknare varvräknare tankmätarel - tempmätare kylarvätska Trafikbelysning med rotorljus 810 kg 860 kg 860 kg 920 kg Längd / Bredd/ Höjd¹ 250 x 124 x 185 [199] cm 250 x 124 x 185 [199] cm 280 x 125 x 186 [200] cm 280 x 125 x 186 [200] cm 1 med ROPS nere [uppe]

11 Turbo 2 Cruiser Turbo 4T Cruiser Turbo 4 Fifty Diesel Diesel Diesel Kubota V hk / 1498 cc. 4 / Vätskekyld Kubota 1505-T 44 hk / 1498 cc. 4 / Vätskekyld Kubota V2403-M 50 hk / 2434 cc. 4 / Vätskekyld, självrengörande kylare Trycksmörjning med kugghjulspump bränslefilter med förfilter luftfilter av cyklontyp med självrengörande förfilter 40 l 40 l 40 l 2WD Variabel axial kolvpump / hydraulmotor på framaxel. Reducerande växlar i framaxeln Permanent 4WD Permanent 4WD Variabel axial kolvpump. hydraulmotorer på både främre och bakre drivaxel. Reducerande växlar i framaxeln. 20 km/t Mekanisk diffspärr 20 km/t HTC system mekanisk diffspärr på främre axel km/t(2 stegs) HTC-VD system mekanisk diffspärr på främre axel 2pedaler (med Dynamic Engine Control (DEC ) Hydrostatisk färdbroms (neutralläge). Parkeringsbroms på framaxel Servostyrning, bakhjulstyrd 24 x x x x x x Mekanisk kraftöverföringsaxel /El-hydrauliskt tillslag 2+2 dubbelverkande med snabbkoppling 2 dubbelverkande med snabbkoppling Hydraulisk 2 armar Inbyggd fläktassisterad uppsamling. Turbinfläkt med 6 lätt utbytbara bultade fläktvingar Inbyggd fläktassisterad uppsamling. Turbinfläkt med 6 lätt utbytbara bultade fläktvingar Fläkten kan stängas av oberoende av PTO. Höghållfast polyethylene, med ljudsignal vid fullt kärl. Löstagbart filter för enkel rengöring Motordriven spridare 1300 L 1300 L 1400 L 220 cm 220 cm 230 cm 35 cm 35 cm 30 cm Mjuk ratt med justerbar rattstång. Rattspinnare Mjuk ratt med justerbar rattkonsol. Rattspinnare Grammer komfortstol med nackstöd.justerbart ryggstöd och armstöd. Stolsvärme (tillval) Grammer komfortstol med nackstöd.justerbart ryggstöd och armstöd. Stolsvärme (tillval) Fjädrande med tre höjdinställningar och viktinställning (50 kg till130 kg). Tillval: Luftfjädrad stol. Ventilation och värme luftkonditionering trafikbelysning vindrutetorkare innerbelysning 12 v uttag (cigaretttändaruttag) förstärkta högtalare med uttag för MP3-spelare Luftfjädrad stol 12 v / 70 Ah Huvudströmbrytare EEC European Standard / ISO Oljetryck bränslenivå batteri (laddning) hydrauloljefilter hydrauloljetemperatur parkeringsbroms kylvätsketemperatur timräknare varvräknare bränslenivå kylvätsketemperatur trafikbelysning med rotorljus 12 v / 100 Ah Huvudströmbrytare EEC European Standard / ISO Oljetryck bränslenivå batteri (laddning) hydrauloljefilter hydrauloljetemperatur parkeringsbroms kylvätsketemperatur hydrauloljenivå kg kg kg 300 x 125 x 202 cm 300 x 125 x 202 cm 285 x 125 x 186 [200] cm

12 ATTACHMENTS Uppsamlande klippdäck 130 RCA 150 RCA 180 RCA ( ) Klippbredd 130 cm 150 cm 170 cm System Tallrikar med ledade knivar. Hydrauliskt uppfällbart till vertikalt läge Transmission Klipphöjd Mekaniska vinkelväxlar Justerbart med enhandsgrepp 2-8 cm. Bakåtutkast / mulching 130 Inline 165 Inline 190 Inline Dual-Cut ( ) Klippbredd System Transmission Klipphöjd Bakåtutkast / mulching Klippbredd System Transmission Klipphöjd Bakåtutkast / mulching Klippbredd System Transmission Klipphöjd Slaghack Klippbredd Gräsmatteluftare Bredd Lövsug Beskrivning 130 cm 165 cm 185 cm Tallrikar med ledade knivar. Hydrauliskt uppfällbart till vertikalt läge Mekaniska vinkelväxlar Justerbart med enhandsgrepp 2-8 cm. 160 Dual-Cut 155 cm 3 knivar. Hydrauliskt uppfällbart till vertikalt läge Kilrem Justerbart med enhandsgrepp 3-9 cm. 150 cm. 3 knivar. Hydrauliskt uppfällbart till vertikalt läge Kilrem Justerbart med enhandsgrepp 3-9 cm 120 cm-150cm ( ) 100 cm. 5 meter slang med rostfritt munstycke Sopvals med uppsamlare TS 150 Beskrivning Tvåstegs uppsamlande sopvals Beskrivning Arbetsbredd 150 cm., 2 hydraulmotorer. 2 vattentankar 100 liter med 3 spraymunstycken. Elektrisk sidoförskjutning Arbetsbredd 150 cm., 2 hydraulmotorer. 2 vattentankar 100 liter med 3 spraymunstycken. Vält Beskrivning Arbetsbredd 150 cm.vältdiameter 50 cm. Hydraulisk sidoförskjutning ± 30 Ogräsborste Beskrivning Diameter 60 cm.hydraulisk sidoförskjutning. Justerbart sugmunstycke Snöblad Arbetsbredd 175 cm med ± 30 hydraulisk vinkling Snöslunga Arbetsbredd 130 cm (52 ) med hydrauliskt manövrerat roterande utkastarrör Spridare Volym 110 L L Spridningsbredd från 0,8 till 6 m ( ) Ej för Turbo 1-1W GTM - GSM 15,5-16 hp GTR hp GTS hp GT 28 hp TURBO Z hp TURBOGRASS hp PG - SR hp campbelladv.com Printed in Italy TURBO 1-1W hp In their constant bid to improve performance levels, Gianni Ferrari reserves the right to alter any technical aspects or performance, without prior warning. Likewise the models in this catalogue are subject to change. No liability is accepted for any possible misprints. TURBOLOADER hp
