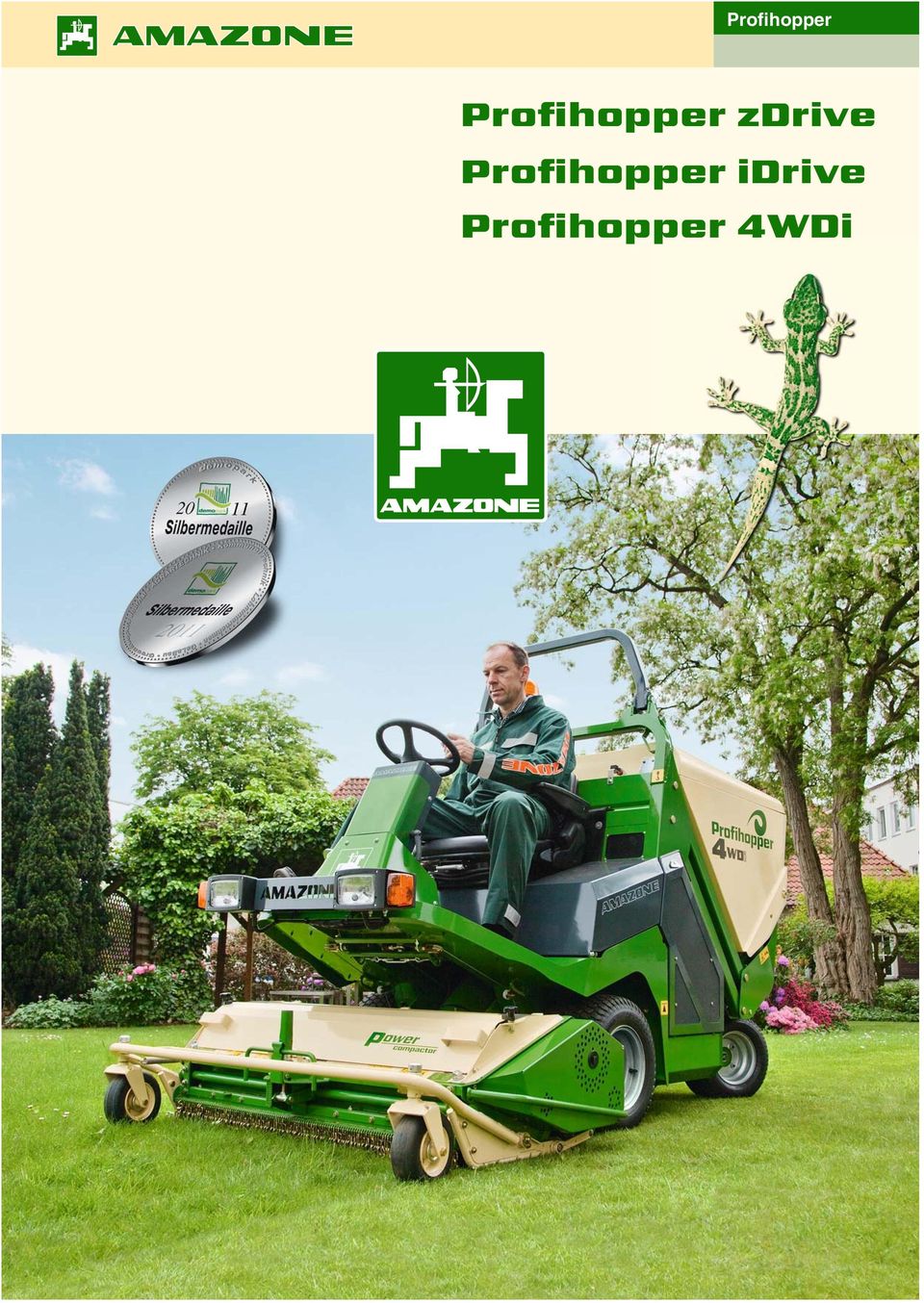

1 Profihopper zdrive Profihopper idrive Profihopper 4WDi

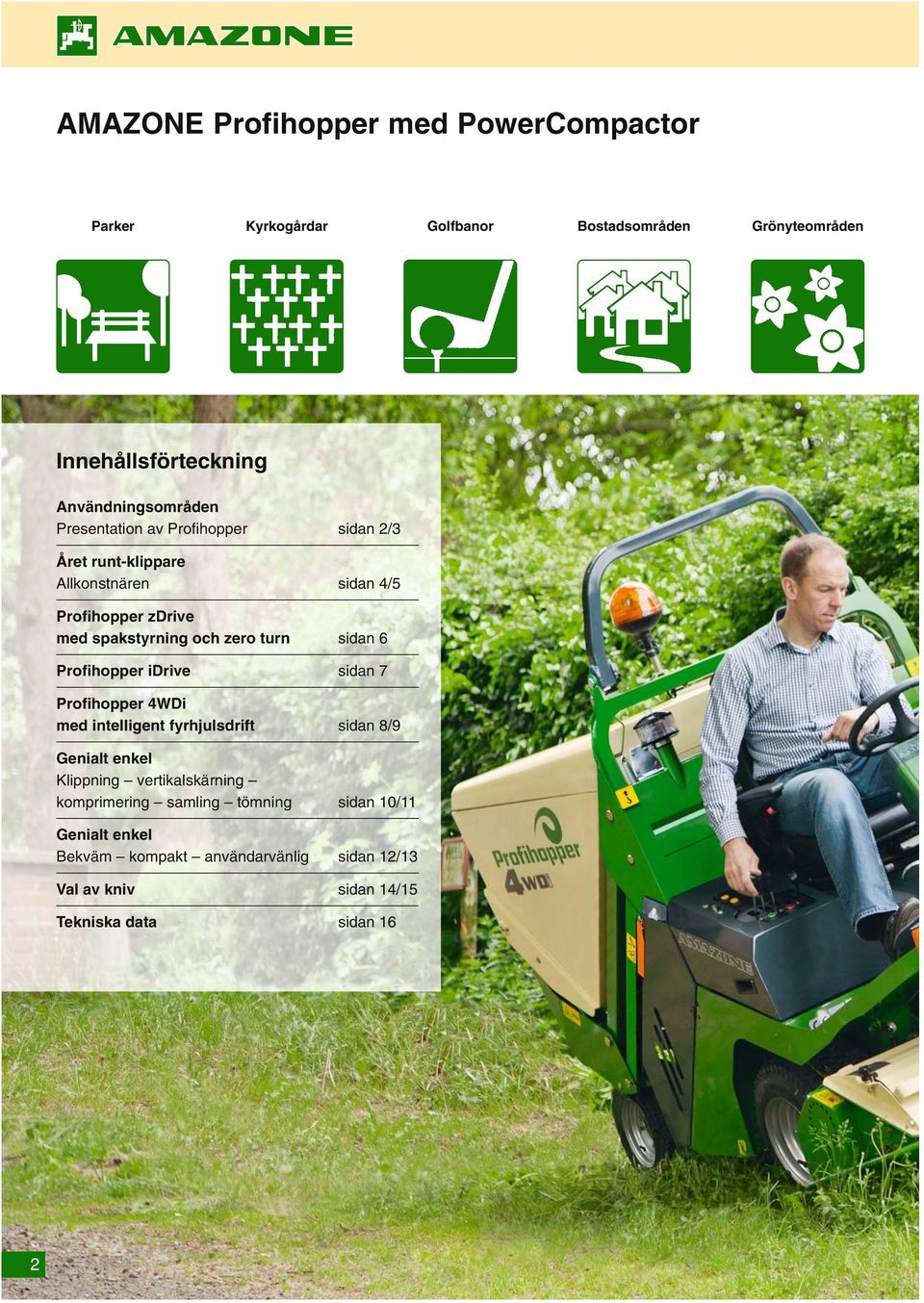

2 AMAZONE Profihopper med PowerCompactor Parker Kyrkogårdar Golfbanor Bostadsområden Grönyteområden Innehållsförteckning Användningsområden Presentation av Profihopper sidan 2/3 Året runt-klippare Allkonstnären sidan 4/5 Profihopper zdrive med spakstyrning och zero turn sidan 6 Profihopper idrive sidan 7 Profihopper 4WDi med intelligent fyrhjulsdrift sidan 8/9 Genialt enkel Klippning vertikalskärning komprimering samling tömning sidan 10/11 Genialt enkel Bekväm kompakt användarvänlig sidan 12/13 Val av kniv sidan 14/15 Tekniska data sidan 16 2

3 Inledning Åkgräsklippare för professionell skötsel av grönområden. Idrottsplatser Campingplatser Hästhagar Dom nya högeffektiva Profihopper modellerna som klipper, vertikalskär och samlar upp. Profihopper zdrive, Profihopper idrive och Profihopper 4WDi Nyhet: Högeffektiv klippenhet med PowerCompactor Med den nya, kraftiga PowerCompactor har AMAZONE återigen ökat effektiviteten betydligt när det gäller uppsamling och komprimering på den nya Profihopper. Tack vare den nya PowerCompactor ökar du inte bara arbetskapaciteten, utan reducerar också underhållsoch stilleståndstid. I kombination med den nya Exakt rotorn, och det högpresterande klipp och vertikal klippbordet i fronten. Är den nya Profihopper den idealiska lösningen för en nästan helt dammfri klippning och uppsamling av gräs och andra klipprester under ett arbetsmoment. En klar fördel som du kan använda dig av vid nästan alla klippförhållanden inte minst när det handlar om fuktig förhållanden. Med spakstyrning och zero turn Kombinationen av spakstyrning och zero turn utmärker Profihopper zdrive. Tillsammans med PowerCompactor ger zdrive dig en enorm arbetseffektivitet och kvalitet. Nu med ratt och 0-vändradie Det som kännetecknar Profihopper idrive är ratten och 0-vändradie. Tillsammans med PowerCompactor ger idrive dig en enorm arbetseffektivitet och kvalitet. Intelligent fyrhjulsdrift hos Profihopper 4WDi Profihopper 4WDi, toppmodellen från AMAZONE, är också utrustad med intelligent fyrhjulsdrift (4WDi). Med denna maskin har du ett nästan obegränsat användningsspektrum och ännu mer effektivitet. 3

4 året runt Klippning Profihopper klarar jobbet vid nästan alla väder och vegetationsförhållanden. Klipp- och vertikalklippsystemet hos AMAZONE är en garanti för vårdade grönområden. Arbetet kan påbörjas oavsett om solen skiner, eller tidigt på morgonen vid när det är dagg i gräset. Profihopper påverkas inte av om gräset är fuktigt, extra högt eller är tjockt den levererar alltid ett resultat i toppklass. Vertikalskärning Med AMAZONE Profihopper kan du också vertikalskära effektivt. Vertikalkniven, som monteras snabbt och utan verktyg, skär av grästorv och gallrar gräsytan. Det fil taktiga grässkiktet kammas ut och samlas upp samtidigt som stödrullen trycker till marken. Genom vertikalskärning förbättras ljus- luft- och vatten- och näringsförhållandena, vilket leder till en sundare markstruktur. Stödrulle Stödrullen trycker till gräset direkt efter klippningen, vilket stärker rötterna och ger en kraftig och vacker gräsmatta. Mulching Tack vare knivarnas speciella montering på rotorn klipps gräset av flera gånger och hackas. För mulching monteras enkelt mulching plåten på klippenheten och klippresterna fördelas jämt över hela den klippta ytan. Viktiga näringsämnen ges på detta sätt tillbaka till marken. 4

5 Året-runt-maskinen Allkonstnären Löv uppsamling Tack vare den extremt kraftfulla sug effekt som knivarnas rotation skapar, samlas nästan allt upp (löv, kastanjer, ekollon osv.). Knivarna sönderdelar materialet vilket underlättar komprimeringen i behållaren. I början på våren ligger ofta rester av höstens löv som en matta på marken och gräset har svårt att växa. För att optimera grästillväxten kan lövmattan samlas upp och gräsmattan luftas genom att montera vertikalknivar mellan klippknivarna. Samla upp spillning Friska djur tack vare välvårdade betesmarker. Profihopper klipper hästhagar och samlar upp spillningen i ett moment. Samla skräp Uppsamlingssystemet är tåligt, så även uppsamling av burkar, flaskor, papper och annat skräp som kan finnas i parker och andra fritidsanläggningar utgör inget problem. 5

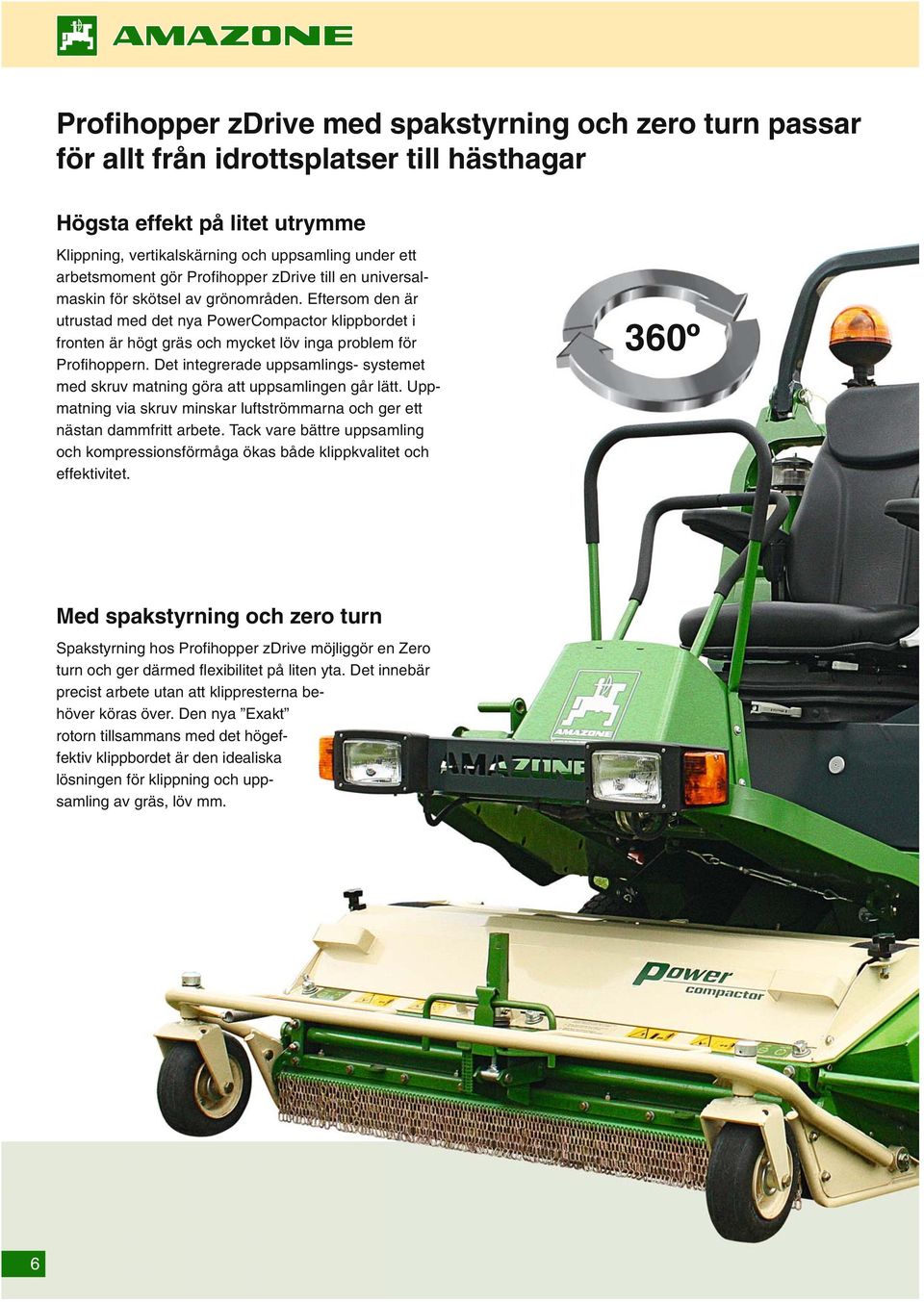

6 zdrive med spakstyrning och zero turn passar för allt från idrottsplatser till hästhagar Högsta effekt på litet utrymme Klippning, vertikalskärning och uppsamling under ett arbetsmoment gör Profihopper zdrive till en universalmaskin för skötsel av grönområden. Eftersom den är utrustad med det nya PowerCompactor klippbordet i fronten är högt gräs och mycket löv inga problem för Profihoppern. Det integrerade uppsamlings- systemet med skruv matning göra att uppsamlingen går lätt. Uppmatning via skruv minskar luftströmmarna och ger ett nästan dammfritt arbete. Tack vare bättre uppsamling och kompressionsförmåga ökas både klippkvalitet och effektivitet. 360º Med spakstyrning och zero turn Spakstyrning hos Profihopper zdrive möjliggör en Zero turn och ger därmed flexibilitet på liten yta. Det innebär precist arbete utan att klippresterna behöver köras över. Den nya Exakt rotorn tillsammans med det högeffektiv klippbordet är den idealiska lösningen för klippning och uppsamling av gräs, löv mm. 6

7 zdrive och idrive Profihopper idrive med ratt Bekväm och enkel att hantera För arbete under normala förhållanden rekommenderas Profihopper idrive, denna modell har 2-hjulsdriften via två hydromotorer. Den är utrustad med den nya högeffektiva klippenheten PowerCompactor vilket kännetecknas av kompakthet, effektivitet och arbetskvalitet. Den intuitiva styrningen med ratt och 0-vändradie tillhör också standardutrustning för Profihopper idrive. 7

8 4WDi med intelligent fyrhjulsdrift På Profihopper 4WDi styrs varvtalet hos de fyra hjul individuellt beroende på rattposition och framåthastighet. Framhjulens varvtal styrs beroende på positionen hos de båda bakre hjulen detta gör att fordonet kan svängas på plats (0-vändradie). Ökad vändförmåga vid all använd- ning, särskilt i sluttning, ger effektivt arbete. Profihopper kopplar bara in bakhjuls driften då framhjulen behöver stöd: Fyrhjulsdrift vid behov. Systemet fungerar både vid framåt/bakåt körning. Äkta 0- vändradie 8

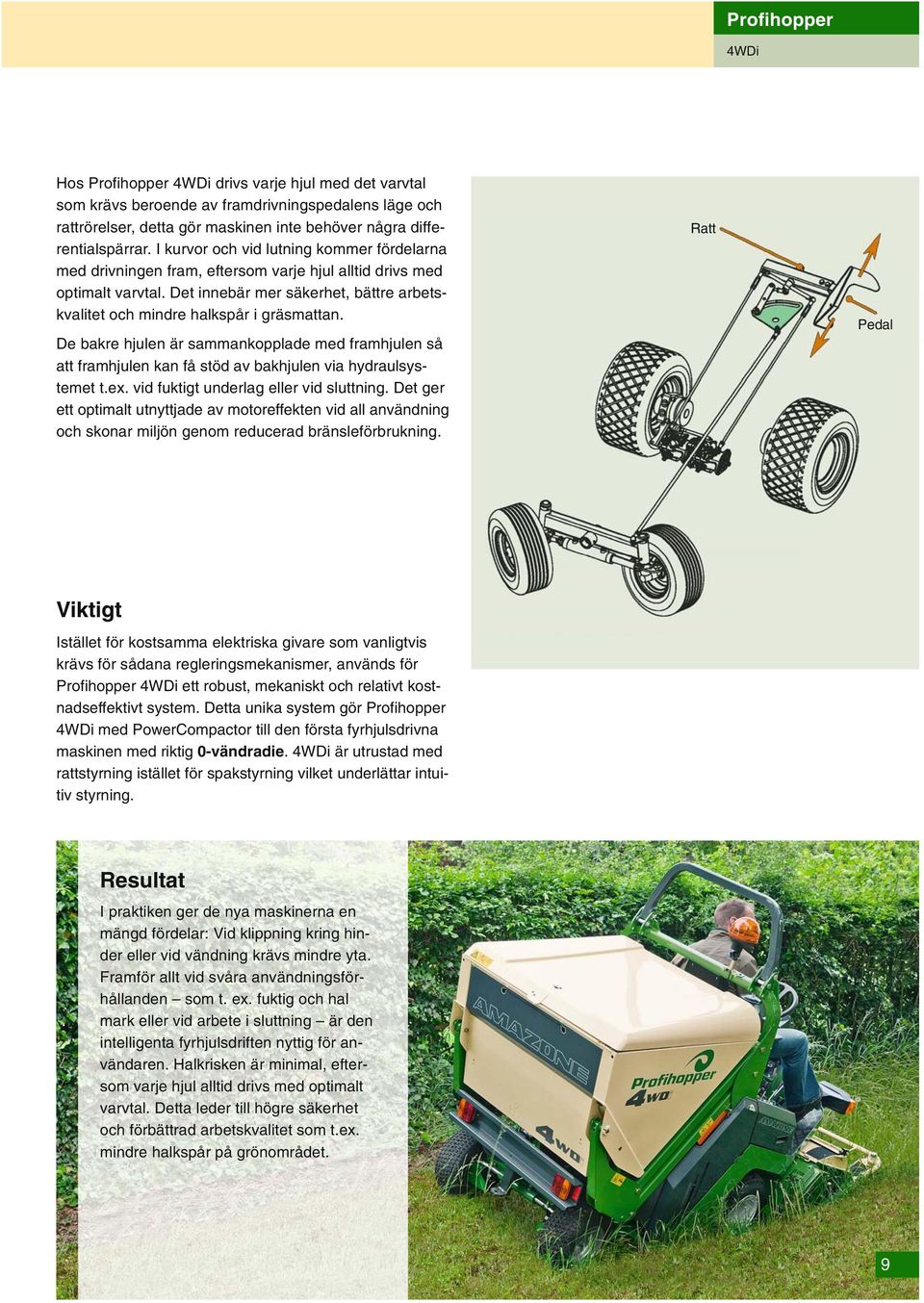

9 4WDi Hos Profihopper 4WDi drivs varje hjul med det varvtal som krävs beroende av framdrivningspedalens läge och rattrörelser, detta gör maskinen inte behöver några differentialspärrar. I kurvor och vid lutning kommer fördelarna med drivningen fram, eftersom varje hjul alltid drivs med optimalt varvtal. Det innebär mer säkerhet, bättre arbetskvalitet och mindre halkspår i gräsmattan. De bakre hjulen är sammankopplade med framhjulen så att framhjulen kan få stöd av bakhjulen via hydraulsystemet t.ex. vid fuktigt underlag eller vid sluttning. Det ger ett optimalt utnyttjade av motoreffekten vid all användning och skonar miljön genom reducerad bränsleförbrukning. Ratt Pedal Viktigt Istället för kostsamma elektriska givare som vanligtvis krävs för sådana regleringsmekanismer, används för Profihopper 4WDi ett robust, mekaniskt och relativt kostnadseffektivt system. Detta unika system gör Profihopper 4WDi med PowerCompactor till den första fyrhjulsdrivna maskinen med riktig 0-vändradie. 4WDi är utrustad med rattstyrning istället för spakstyrning vilket underlättar intuitiv styrning. Resultat I praktiken ger de nya maskinerna en mängd fördelar: Vid klippning kring hinder eller vid vändning krävs mindre yta. Framför allt vid svåra användningsförhållanden som t. ex. fuktig och hal mark eller vid arbete i sluttning är den intelligenta fyrhjulsdriften nyttig för användaren. Halkrisken är minimal, eftersom varje hjul alltid drivs med optimalt varvtal. Detta leder till högre säkerhet och förbättrad arbetskvalitet som t.ex. mindre halkspår på grönområdet. 9

10 Klippning vertikalklippning komprimering uppsamling tömning Klippningsprincip: 1,25 meter arbetsbredd + 72 (36 par) slipade vingklippknivar fördelade på 4 rader + Rotorvarvtal v/min. + Knivöverlappning: 73 % PowerCompactor: över liter Material ryms i en 730 liters behållare Klippenhet i fronten med integrerat uppsamlingssystem via uppmatningsskruv. Gräset mm överförs till matarskruvsystemet direkt efter upptagning, komprimeras och hamnar i uppsamlingsbehållaren. Ett mekanisk överbelastningssystem med elektronisk övervakning förhindrar skador. Precist och utmärkt klippresultat i ett arbetsmoment 10

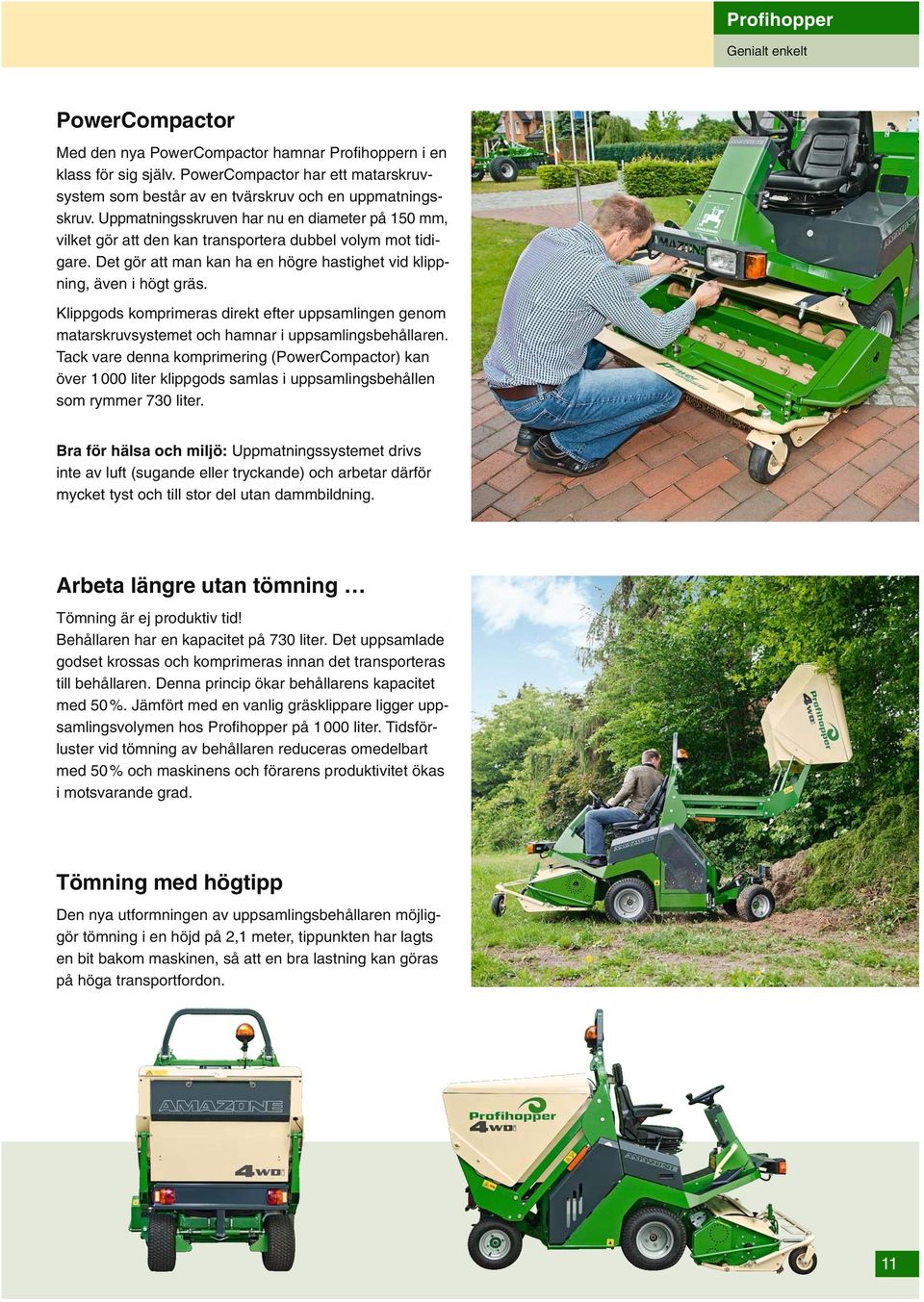

11 Genialt enkelt PowerCompactor Med den nya PowerCompactor hamnar Profihoppern i en klass för sig själv. PowerCompactor har ett matarskruvsystem som består av en tvärskruv och en uppmatningsskruv. Uppmatningsskruven har nu en diameter på 150 mm, vilket gör att den kan transportera dubbel volym mot tidigare. Det gör att man kan ha en högre hastighet vid klippning, även i högt gräs. Klippgods komprimeras direkt efter uppsamlingen genom matarskruvsystemet och hamnar i uppsamlingsbehållaren. Tack vare denna komprimering (PowerCompactor) kan över liter klippgods samlas i uppsamlingsbehållen som rymmer 730 liter. Bra för hälsa och miljö: Uppmatningssystemet drivs inte av luft (sugande eller tryckande) och arbetar därför mycket tyst och till stor del utan dammbildning. Arbeta längre utan tömning Tömning är ej produktiv tid! Behållaren har en kapacitet på 730 liter. Det uppsamlade godset krossas och komprimeras innan det transporteras till behållaren. Denna princip ökar behållarens kapacitet med 50 %. Jämfört med en vanlig gräsklippare ligger uppsamlingsvolymen hos Profihopper på liter. Tidsförluster vid tömning av behållaren reduceras omedelbart med 50 % och maskinens och förarens produktivitet ökas i motsvarande grad. Tömning med högtipp Den nya utformningen av uppsamlingsbehållaren möjliggör tömning i en höjd på 2,1 meter, tippunkten har lagts en bit bakom maskinen, så att en bra lastning kan göras på höga transportfordon. 11

12 Bekväm kompakt användarvänlig En skyddsbåge (fällbar) ger extra säkerhet för föraren. Allt är bekvämt och enkelt att använda Kan levereras med sitsvärme! Alternativ: Luftfjädrad sits! Extrabreda däck finns som tillbehör. Optimal tillgänglighet 12

13 Genialt enkelt Högsta kvalitet och tillförlitlighet Den stabila ramen och den robusta konstruktionen med alla mekaniska och hydrauliska element ger en utmärkt tillförlitlighet hos Profihopper. Användandet av komponenter av högsta kvalité som den kraftfulla 18 kw dieselmotorn utmärker denna proffsmaskin. AMAZONE reverserande kylfläkt AMAZONE Profihopper är som standard utrustad med ett självrengörande kylluftssystem (AMAZONE Cooling System). Detta system håller kylare och kylargaller rent från smuts (ex. växtrester), vilket optimerar motorns kylning. 13

14 Byte av kniv enkelt och snabbt! Det finns knivar för alla behov. Knivarna är tillverkade i kraftigt och slitstarkt specialstål. Knivsystemet är inte känsligt för främmande föremål, eftersom alla knivar har separat upphängning. Val av knivar Lång vingklippkniv med egg H77 (standard) Vertikalkniv 3 mm Vertikalkniv 2 mm Kort vingklippkniv med egg H60 + vertikalkniv Gräsmatta Golfbana Parker Offentliga gräsmattor Blomsterängar och ekologiska fält Lövuppsamling Vertikalskära Vertikalskära golfbanor Underhåll av hagar 14 mycket gott resultat

15 Val av kniv/kvalitet Mindre stress, tid och kostnader! De 10 viktigaste fördelarna: Jämför själv! 1. Klippdäcket fram med integrerat uppsamlingssystem med 1,25 meter arbetsbredd. 2. Säkert arbete i sluttning med intelligent fyrhjulsdrift 4WDi. 3. Kompakt konstruktion och zero turn. Preciöst arbete ända in i hörnen utan att först köra över det oklippta underlaget. Snabb och smidig i alla typer av terräng. 4. Klipp gräset i alla väder, även vid fuktigt gräs. Man kan till och med starta tidigt på morgonen och slippa att vänta! 5. Mångsidig hela året: Vår vertikalskärning Sommar klippning Höst lövuppsamling 6. Tidsbesparing vid tömmning: Tack vare att materialet komprimeras ryms över liter material i 730 liters behållaren. 7. Transportsystemet är tåligt! Nästan allt kan samlas upp plåtburkar, glasflaskor, hästlort och annat skräp kan samlas upp. 8. Uppmatningssystemet behöver inget högljutt sug system och därför är bullernivån mindre för förare, förbipasserande och boende samt nästan dammfritt samtidigt som alla miljöföreskrifter följs. 9. Högtippande upp till 2,1 meter för en lätt och bekväm tömning på lastbil eller släp. 10. Byte av kniv utan verktyg snabbt och enkelt! 15

16 Tekniska data Tekniska data Typ Profihopper PH 1250 zdrive Profihopper PH 1250 idrive Profihopper PH WDi Drivsystem hydrostat, 2-hjulsdrift, 2 hydromotorer och 2 hydraulpumpar hydrostat, 2-hjulsdrift, 2 hydromotorer och 2 hydraulpumpar hydrostat, fyrhjulsdrift, 4 hydromotorer och 2 hydraulpumpar Vikt med klippdäck kg tomvikt, kg tillåten totalvikt kg tomvikt, kg tillåten totalvikt kg tomvikt, kg tillåten totalvikt Styrsystem Spakstyrning; zero turn Ratt; 0-vändradie. Motor Tankinnehåll Hydraulolja Broms Klippaggregatets koppling Lombardini FOCS diesel; vattenkylning; 3 cylindrar 1028 ccm; 18 KW (24,5 HK) 20 liter dieselbränsle 15 liter hydrostatisk broms och parkeringsbroms elektromagnetisk Hastighet Däck Framåt/bakåt: 0 till 12 km/h, steglös inställning Fram: 20 x 10, PR eller 21 x 11, PR eller 20 x 12, PR Bak: 15 x 6,00-6 4PR Framåt: 0 till 12 km/h, steglös inställning Bakåt: 0 till 6 km/h, steglös inställning Fram: 20 x 10, PR eller 21 x 11, PR eller 20 x 12, PR Bak: 16 x 6,50-8 4PR Mått med klippenhet Klippenhet Uppsamlingssystem Längd: 2,78 meter Bredd: 1,48 meter Höjd: 1,99 meter Arbetsbredd: 1,25 meter, rotor med 72 (36 par) Lång vingklippkniv med egg H77 och/eller 36 vertikalknivar centralt placerad höjdinställning, stödhjul: 8 x PR förstärkt med kevlar Stödrulle bak, hydraulisk lyft, mulching Horisontell- och vertikal matarskruv med överbelastningsskydd Behållarvolym: 730 liter, komprimerad (motsvarar över liter material) Hydraulisk tömning med högtipp på 2,10 meter, summervarning vid full behållare Bilder, innehåll och tekniska uppgifter är inte bindande! Maskinbilderna kan avvika från landsspecifika trafikföreskrifter. För föreskriven trafikutrustning, se instruktionsboken. Med AMAZONE-maskiner kan du tjäna pengar! Groundkeeper med tippning i markhöjd Groundkeeper med högtippning Groundkeeper med dragstång Kombinationer för anläggning & markberedning Gödsel spridare med dubbla spridnings tallrikar ZA-XW, 500 liter Sand/salt spridare med en spridnings tallrik E+S liter AMAZONE S.A. Forbach B.P , rue de la Verrerie F Forbach Cedex Tel. +33 (0) Fax +33 (0) forbach@amazone.fr Lindströms Box Lomma Tel. +46 (0) Fax +46 (0) info@lindstromslomma.se MI 3850 (sv_se) Printed in Germany forbach@amazone.fr
